Главное в бане — печь. От нее зависит, как долго нужно баню топить и сколько людей смогут в ней попариться. Разбираемся, как сложить простую кирпичную печь и что для этого нужно.
Источник: shutterstock.com
Какую печь выбрать
Есть два вида печей для бани: кирпичные и металлические (стальные или чугунные). Чтобы выбрать оптимальный вариант, рассмотрим особенности каждого вида.
Кирпичная печь
Кирпичную печь складывают из полнотелого кирпича — это очень теплоемкий материал, который долго нагревается, но и долго остывает. В разгар топки жар внутри печи доходит до 700–800 °С — при почти такой же температуре плавят металл, поэтому топку обычно облицовывают огнеупорным шамотным кирпичом.
Огонь проходит через сложенные внутри печи камни — каменку. Пока баня топится, они должны хорошо разогреться, потом печь гасят. Когда приходит время париться, на камни через специальное окошко плещут воду — она мгновенно испаряется, и парилка наполняется мелкодисперсным легким паром. Поддавая больше или меньше воды, можно регулировать температуру в парилке по своему вкусу.

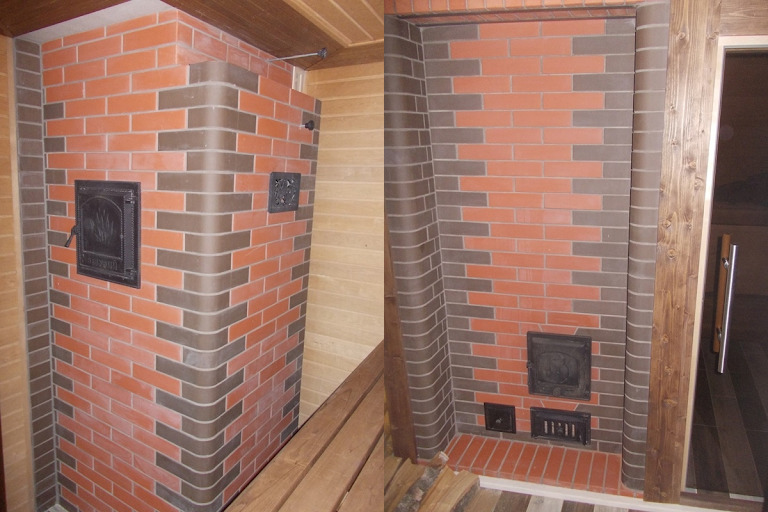

Кирпичная печь в парной. Фото эксперта
Кирпичная печь довольно затратная в установке. Нужно найти печника, который сделает проект и претворит его в жизнь. Перед установкой печи для нее необходимо сделать фундамент, а еще оплатить перевозку нескольких тонн материалов. Но, даже несмотря на эти сложности, настоящие ценители бани выбирают именно кирпичную печь за ее внешний вид, экологичность и «правильный» пар.
Выбирайте кирпичную печь, если:
- ходите в баню раз в неделю или чаще: парная не будет остывать до конца, и нагреть ее снова будет легче; если топить с нуля, на растопку уйдет не меньше 4–5 часов
- ваша парная достаточно большая — площадью от 2 х 3 м: даже для небольшой кирпичной печи места нужно больше, чем для металлической
- у вас есть возможность сделать для печи фундамент
Лучше всего проектировать печь и ее размещение вместе с баней. На этом этапе можно выбрать для печи оптимальное расположение, рассчитать ее параметры и запланировать нужный фундамент.
При таком расположении печь обогревает одновременно парилку и комнату отдыха
Металлическая печь
В металлической печи каменка открытая (расположена снаружи) — камни сложены наверху и иногда по бокам. Огонь через них не проходит, из-за этого они дольше нагреваются, зато печь можно не гасить — люди могут париться и одновременно продолжать топить.
Источник: shutterstock.com
Стенки топки раскаляются докрасна. Кроме того, при нагреве выше 100 °С металл испускает жесткое инфракрасное излучение. Оно очень неприятное, пересушивает кожу и даже может вызвать ожоги. Чтобы от жара не воспламенились деревянные стены и не страдала кожа, металлические печи всегда закрыты защитным экраном-кожухом.
И все же многие выбирают именно металлические печи, потому что они дешевле и проще в монтаже. Ассортимент металлических печей очень большой — подходящую модель можно подобрать для любой бани. Устройства продаются полностью готовыми к установке: сегодня купили, поставили и вывели дымоход, а завтра уже паритесь в бане.
Выбирайте металлическую печь, если:
- вы ходите в баню, чтобы просто помыться, а не париться: такая печь прогревает воздух в парной за час или даже быстрее (каменка за это время нагреться не успевает, но, чтобы просто помыться, этого и не нужно)
- у вас маленькая (2 х 3 м и меньше) парная: по сравнению с кирпичными металлические печи очень компактные
- для печи нет возможности сделать фундамент — металлическую печь можно установить на деревянный пол, предварительно закрыв его противопожарной изоляцией
Как защитить от огня пространство вокруг печи
Узнайте большеКак сделать кирпичную печь
За разработкой проекта лучше обратиться к опытному печнику, который рассчитает подходящий для вашей парилки объем печи, ее конструкцию, расположение и размер топки, нагрузку на фундамент и другие параметры.
Раньше мощность печи рассчитывали по количеству камней, нужных для парения одного человека. Оптимальным считалось использование 30–40 кг камней на каждого члена семьи.
Сегодня специалисты рассчитывают все параметры индивидуально, исходя из планировки бани, ее теплопотерь и пожеланий заказчика к внешнему виду.
Проект банной печи с каменкой
Расскажем, как самостоятельно сделать печь размером 102 х 127 см (4 х 5 кирпичей). Каменку в печи разместим над топкой на решетке из водопроводных труб. Благодаря такому расположению дымовые газы будут проходить через камни и быстро их нагревать. Перед тем как париться, нужно будет погасить огонь в печи и выгрести золу и непрогоревшие угли.
В печь встроен водогрейный бак на 180 л из листового металла для приготовления горячей воды. Бак устанавливают внутрь печи во время кладки, поэтому его нужно заранее заказать у сварщика. Если в будущем бак начнет протекать, его придется заменить.
Устройство фундамента
Масса банной печи — больше тонны. Для нее нужно сделать отдельный фундамент — монолитную плиту на песчаной подушке. Глубина печного фундамента должна быть такой же, как и глубина фундамента бани.
Удобнее и проще делать фундамент на этапе строительства бани. Но, если вы решили строить кирпичную печь в уже готовой бане, для возведения фундамента придется разбирать пол.
Фундамент под кирпичную печь
Как сделать фундамент для печи:
- Обозначьте границы будущего фундамента, вбив колышки в землю по его углам. Фундамент должен быть больше печи на 10 см в каждую сторону.
- Выкопайте котлован глубиной около 60 см (или по глубине основного фундамента). Чтобы стенки меньше осыпались, придайте им небольшой наклон наружу.
- Застелите дно геотекстилем, чтобы засыпка не смешивалась с грунтом. Насыпьте 15 см песка. Утрамбуйте его, проливая водой и досыпая песок так, чтобы получить слой равномерной толщины.
- Положите еще слой геотекстиля и насыпьте несколько сантиметров песка. Песок здесь нужен для того, чтобы следующий слой битого кирпича и щебня не повредил ткань.
- Засыпьте битый кирпич и утрамбуйте, а затем насыпьте еще примерно 10 см щебня и также утрамбуйте.
- По контурам котлована постройте опалубку из досок.

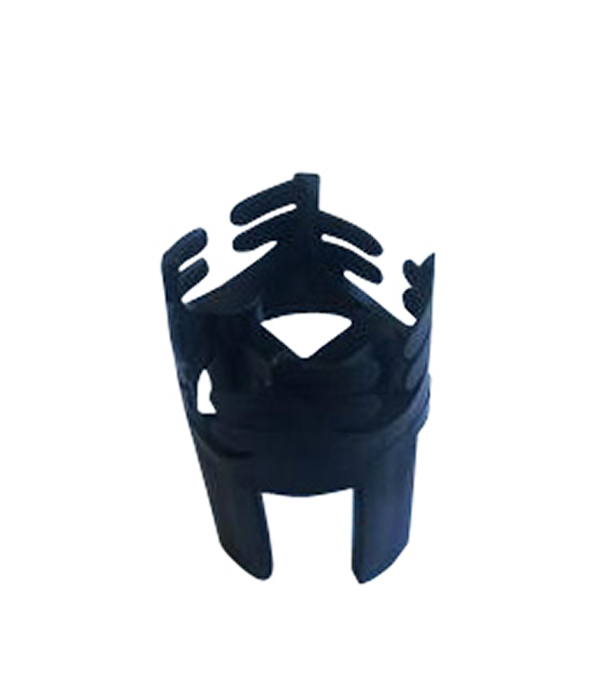

- Положите на щебень армирующую сетку с ячейками размером 15 х 15 см. Чтобы арматура не касалась щебня, используйте подставку-фиксатор «стульчик» — так между щебнем и сеткой останется зазор в 5 см. Сетку свяжите из арматуры, соединяя ее вязальной проволокой. Между опалубкой и арматурной сеткой также оставьте зазор в 5 см.
- Приготовьте бетонный раствор из цементно-песчаной смеси по инструкции, указанной на упаковке.
- Залейте раствор в опалубку, разровняйте и оставьте на 2 недели отвердевать. Высота фундамента должна быть на 10 см выше уровня чистого пола.
- Снимите опалубку и засыпьте котлован грунтом.
- Чтобы изолировать печь от грунтовой влаги, сверху покройте фундамент горячей битумной гидроизоляцией и застелите рубероидом, а затем повторите эти слои.
Материалы и инструменты для кладки
Вам понадобится:
- кирпич полнотелый М150
- огнеупорная глиняная смесь для кладки печей и каминов
- кельма
- электрический плиткорез
- болгарка с алмазным диском
- базальтовый шнур
- 6 отрезков металлической трубы диаметром 51 мм длиной по 1 050 мм
- стальная полоса шириной 40 мм
- колосниковые решетки
- дверцы — для топки, поддувала и каменки
- чугунная задвижка
- металлический водогрейный бак размером 1 000 х 250 х 720 мм (заказать у сварщика)
- карандаш
- рулетка
- строительный уровень
- камни
Приготовление раствора для кладки
Если готовой глиняной смеси под рукой нет, кладочный раствор можно приготовить из глины и песка. В песке не должно быть камней — его нужно просеять через сетку с ячейкой 3 мм.
Глину измельчают, заливают водой и оставляют не меньше чем на сутки. Затем раствор протирают через металлическую сетку, чтобы удалить комки. Когда глина примет консистенцию пасты, в нее при перемешивании порциями добавляют песок — в среднем на 1 часть глины идут 2 части песка.
Хорошо приготовленный раствор — однородный, податливый и сползает с кельмы, не прилипая к ней.
Предварительная сборка печи
Опытные мастера сначала кладут печь насухо, без раствора, чтобы отобрать нужные кирпичи, проверить их порядок и при необходимости подогнать по размеру. Резать кирпич удобно с помощью электрического плиткореза: он не дает пыли.
Источник: shutterstock.com
Кирпичи нумеруют, затем разбирают печь и складывают снова, уже скрепляя раствором.
Складываем печь
Когда все подготовительные работы будут завершены, можно класть печь. Расскажем, как это делать, шаг за шагом.
Сделайте на полу разметку при помощи угольника и карандаша: очертите не только размеры основания печи, но и размеры и расположение отверстия под дымоход на потолке. Первый ряд кладите сплошным.

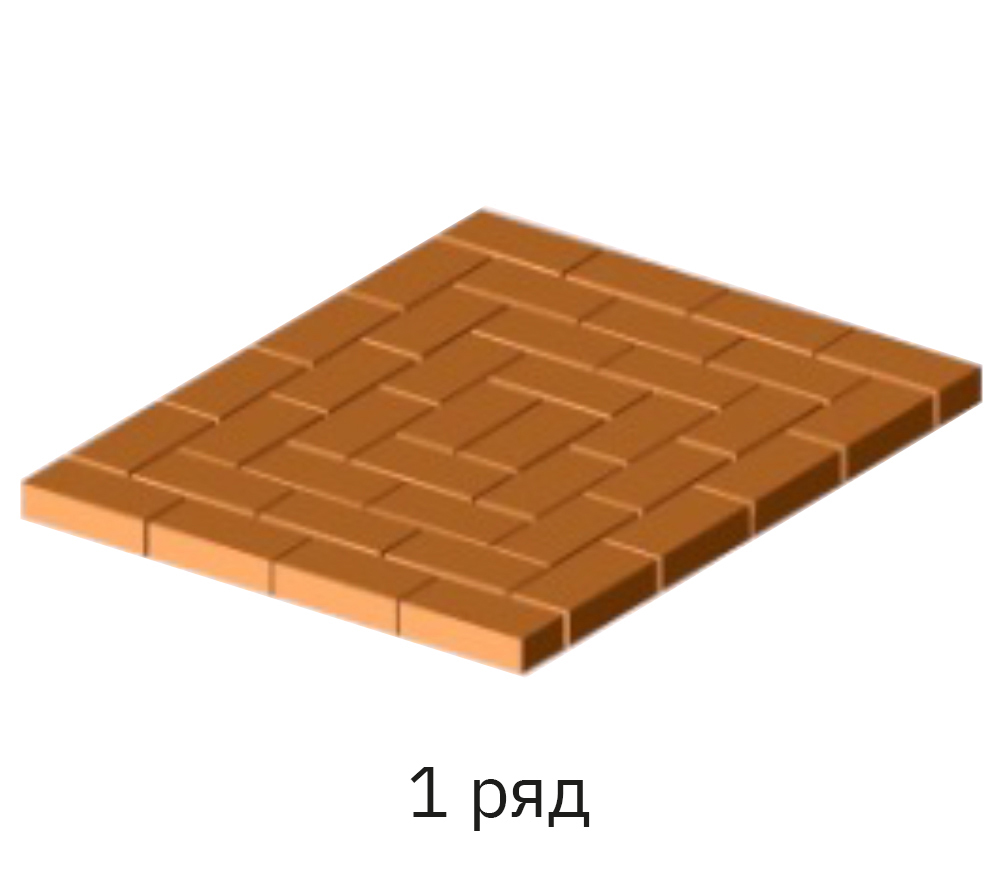

1-й ряд
На 2-м ряду сделайте отсек для золы (зольную камеру). Установите дверцу, уплотнив ее по периметру базальтовым шнуром.

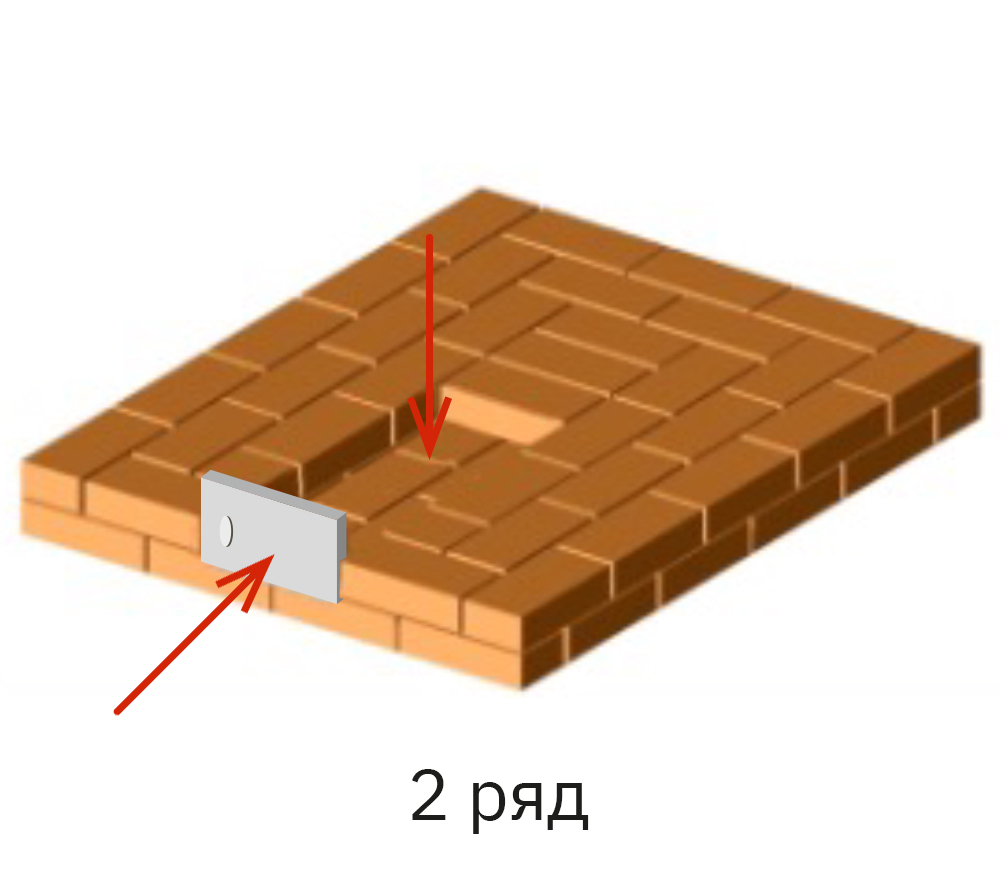

2-й ряд
Увеличьте высоту зольной камеры.

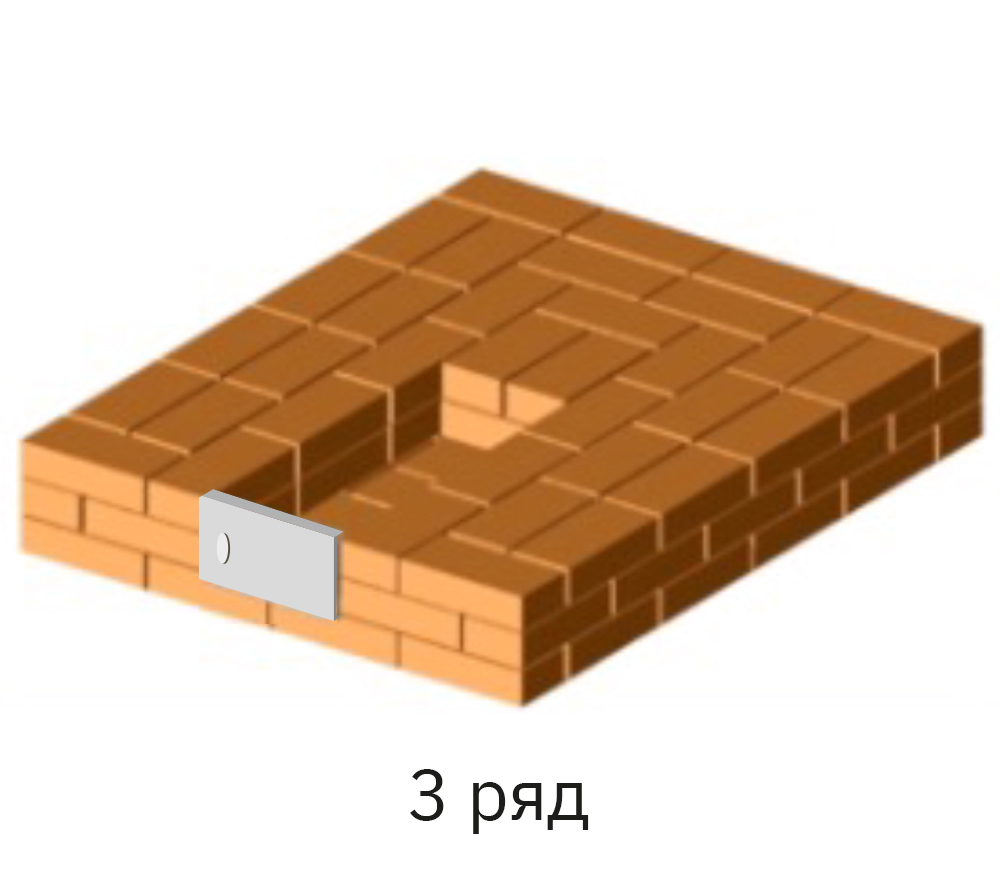

3-й ряд
Из шамотного кирпича, который отмечен в порядовке желтым, выложите основание топки. Болгаркой с алмазным диском сделайте пазы под колосниковые решетки.
4-й ряд
Продолжайте выкладывать топку шамотным кирпичом.

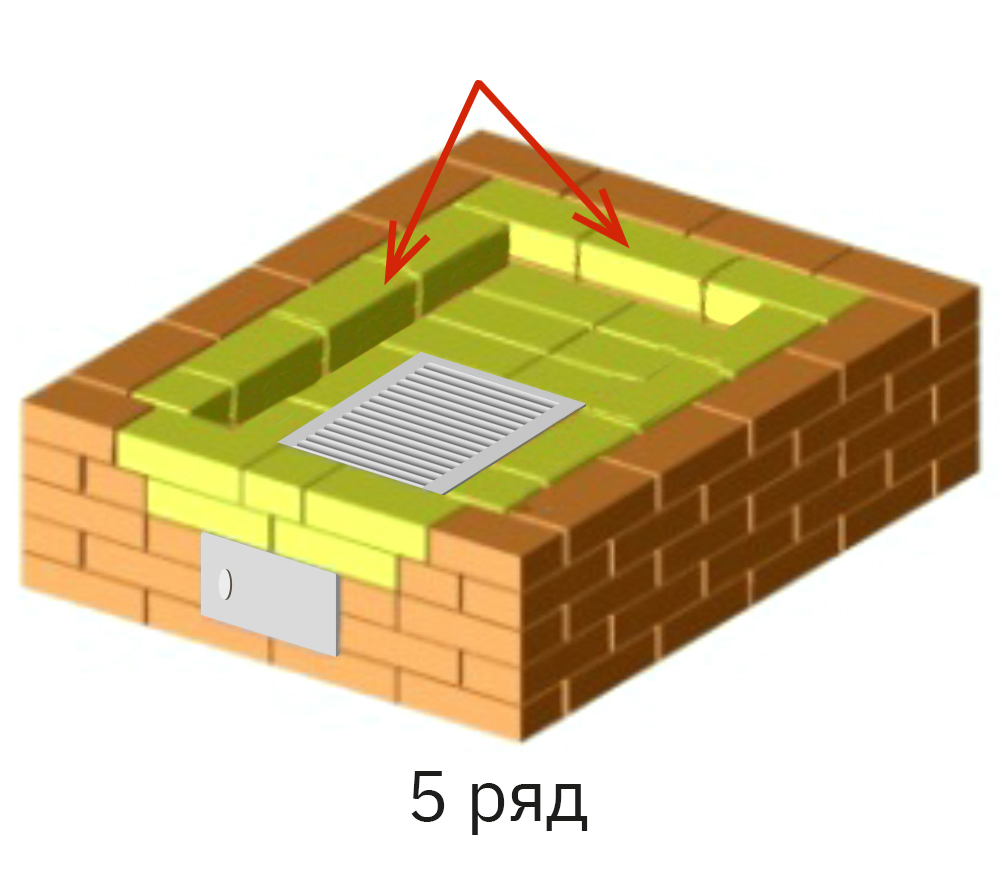

5-й ряд
Поставьте дверь для топливной камеры, уплотнив ее по периметру базальтовым шнуром.

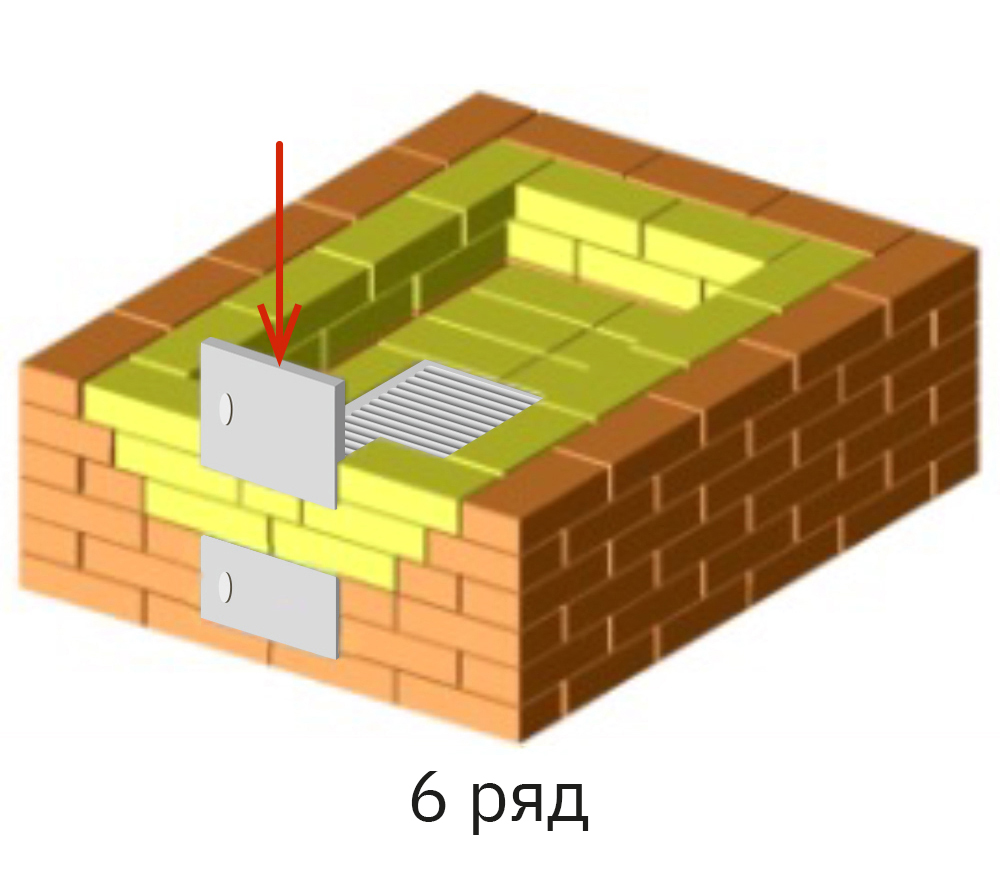

6-й ряд
Продолжайте выкладывать топку.

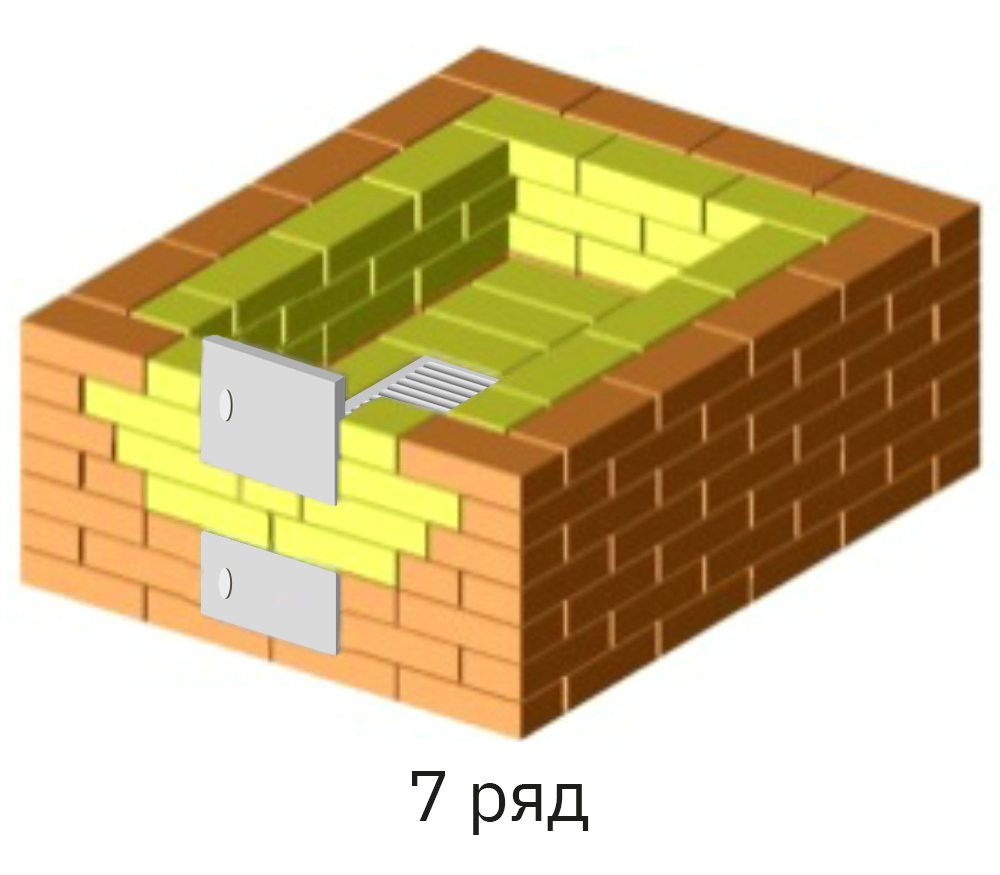

7-й ряд

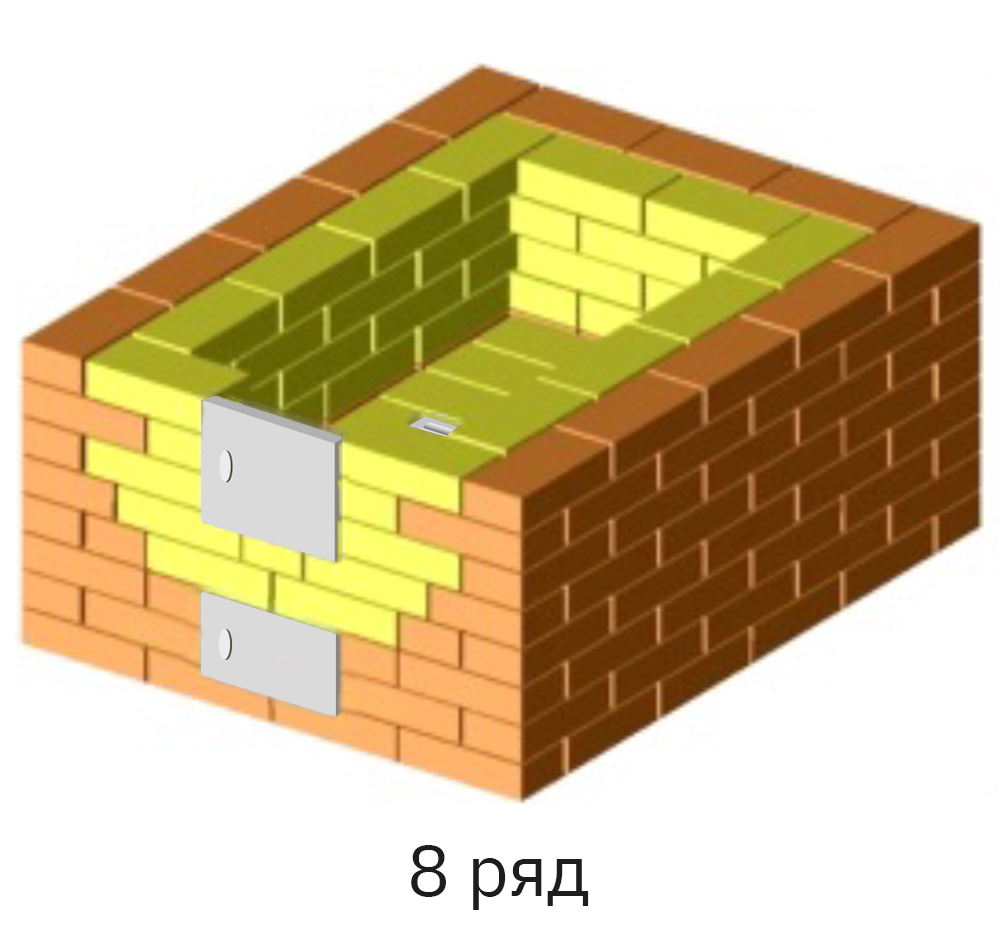

8-й ряд

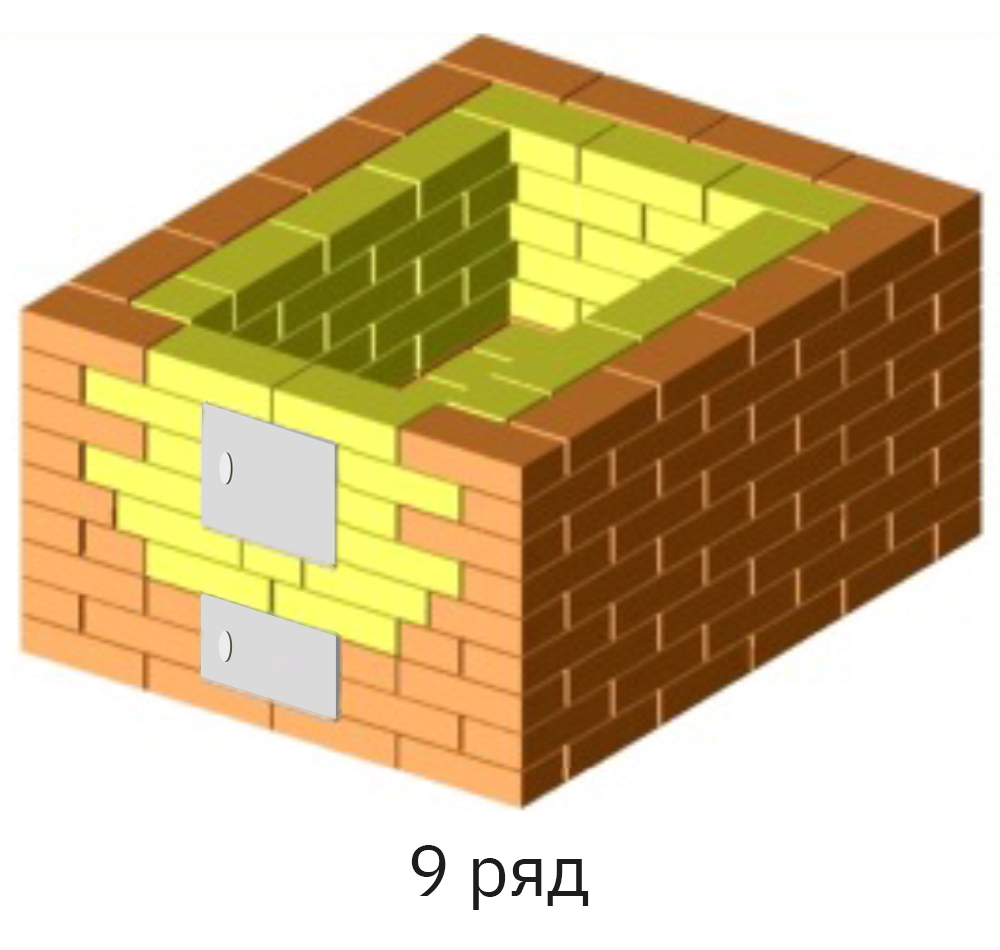

9-й ряд
На двух боковых стенках положите четвертинки шамотного кирпича. Между ними оставьте зазоры для труб. Металлические трубы нужны, чтобы повысить качество обогрева. Во время топки они сильно нагреваются и после некоторое время отдают тепло.
Там, где трубы прикасаются к кирпичу, оберните их базальтовым шнуром.
На этом же этапе вплотную к лицевой стене печи установите бак для воды.
10-й ряд

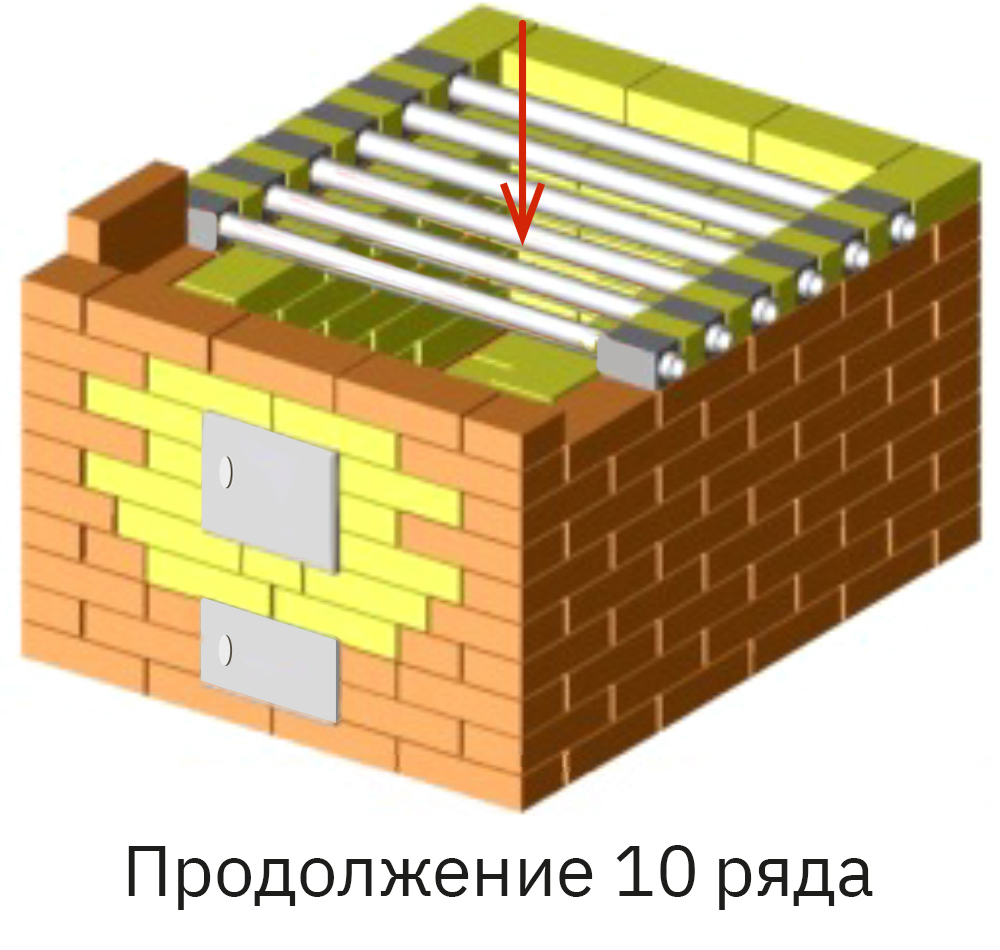

Продолжение 10-го ряда

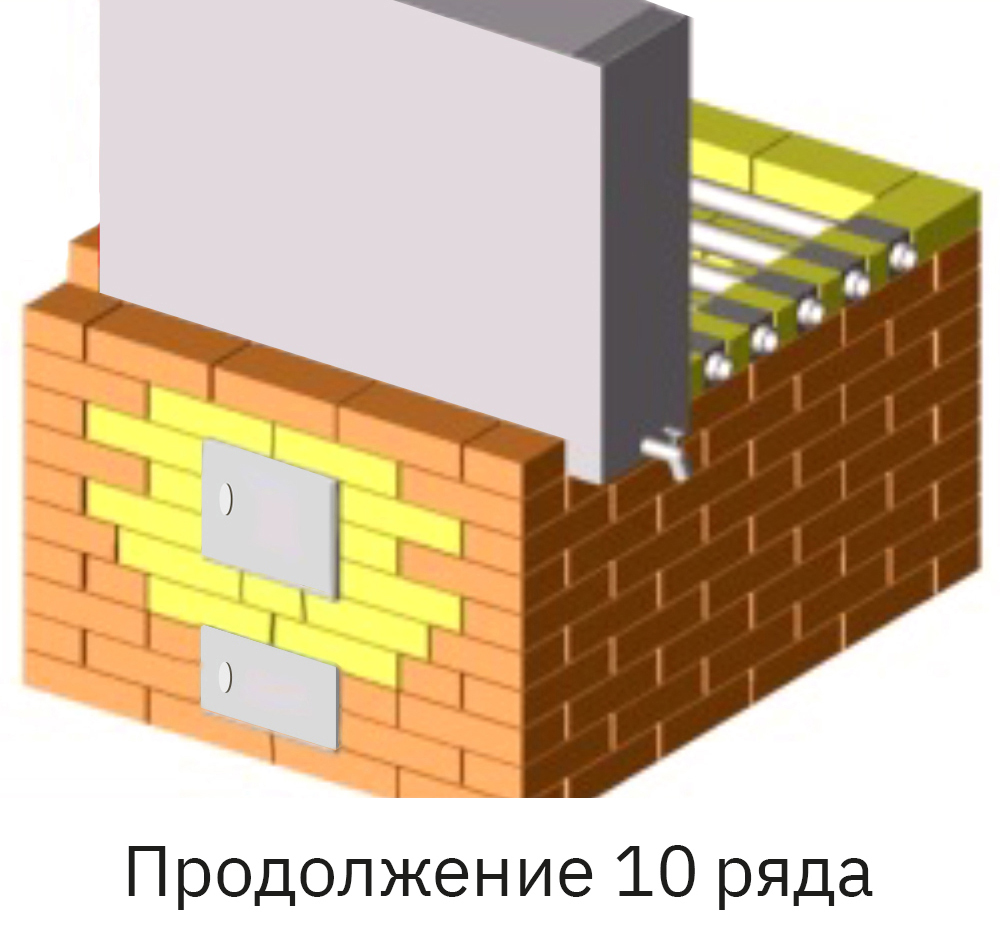

Продолжение 10-го ряда
Уложите на трубы обычный полнотелый кирпич. На порядовке специально не отображен бак, чтобы лучше было видно кладку.
11-й ряд
С 12-го по 19-й ряд кладите кирпичи одинаково, поднимаясь все выше. На картинке 19-го ряда изображено, как выглядит бак внутри кладки. Пространство за баком, внутри печи, предназначено для камней.
12-й ряд

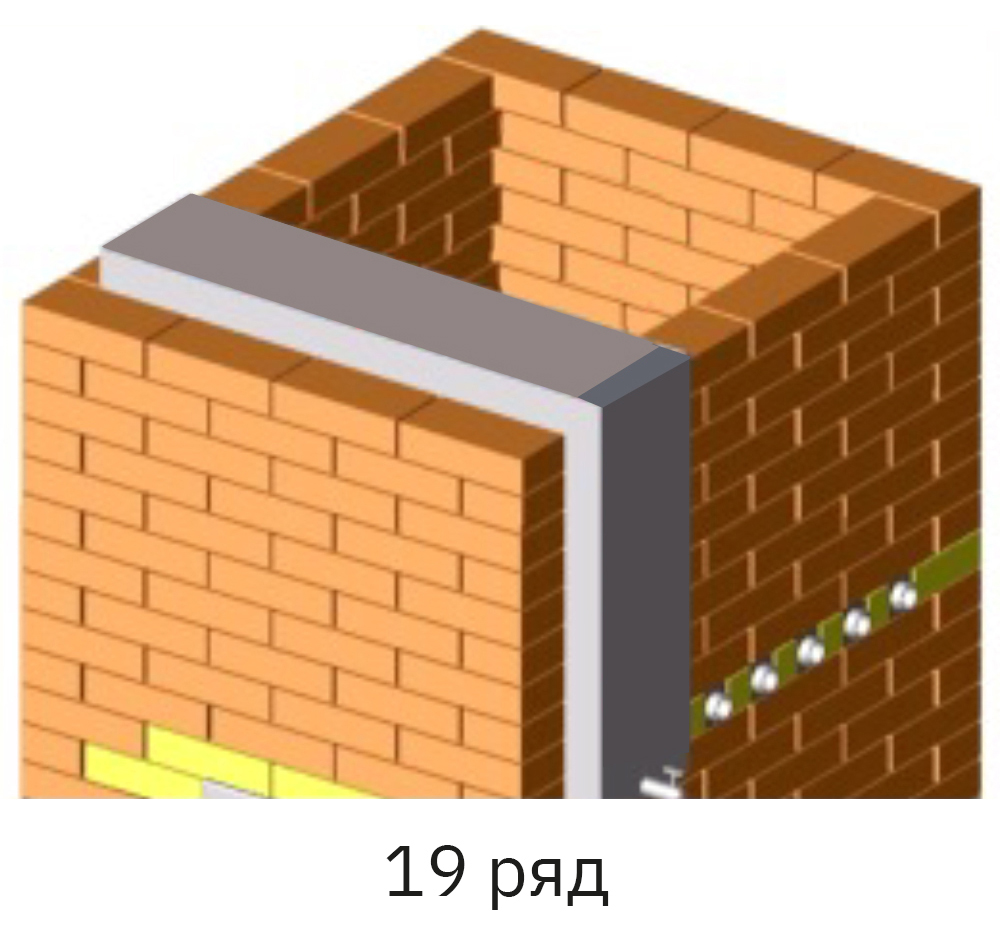

19-й ряд
Проложите 2 металлические полосы длиной 300 мм так, чтобы перекрыть пространство над водогрейным баком и создать опору для кирпичей следующего ряда.

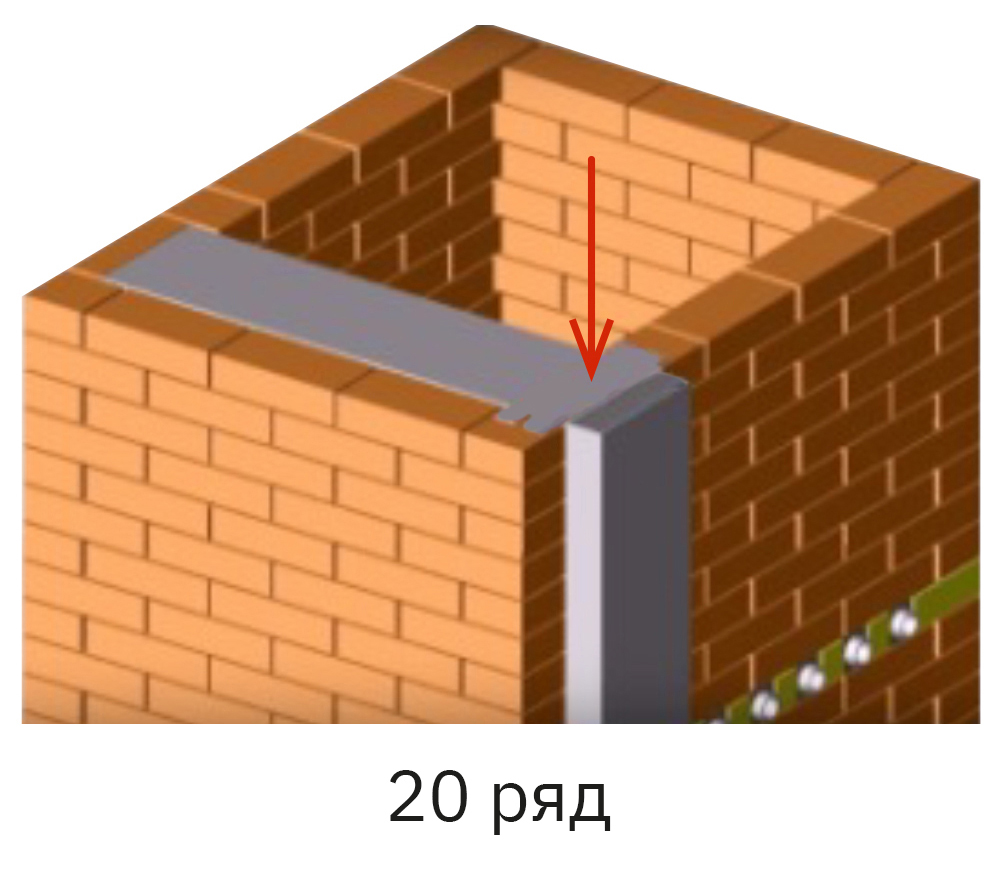

20-й ряд
Уложите сверху кирпичи. Отмеченное красным место оставьте пустым: здесь будет установлена дверца для каменки. Камни вы положите позже — в уже готовую печь.

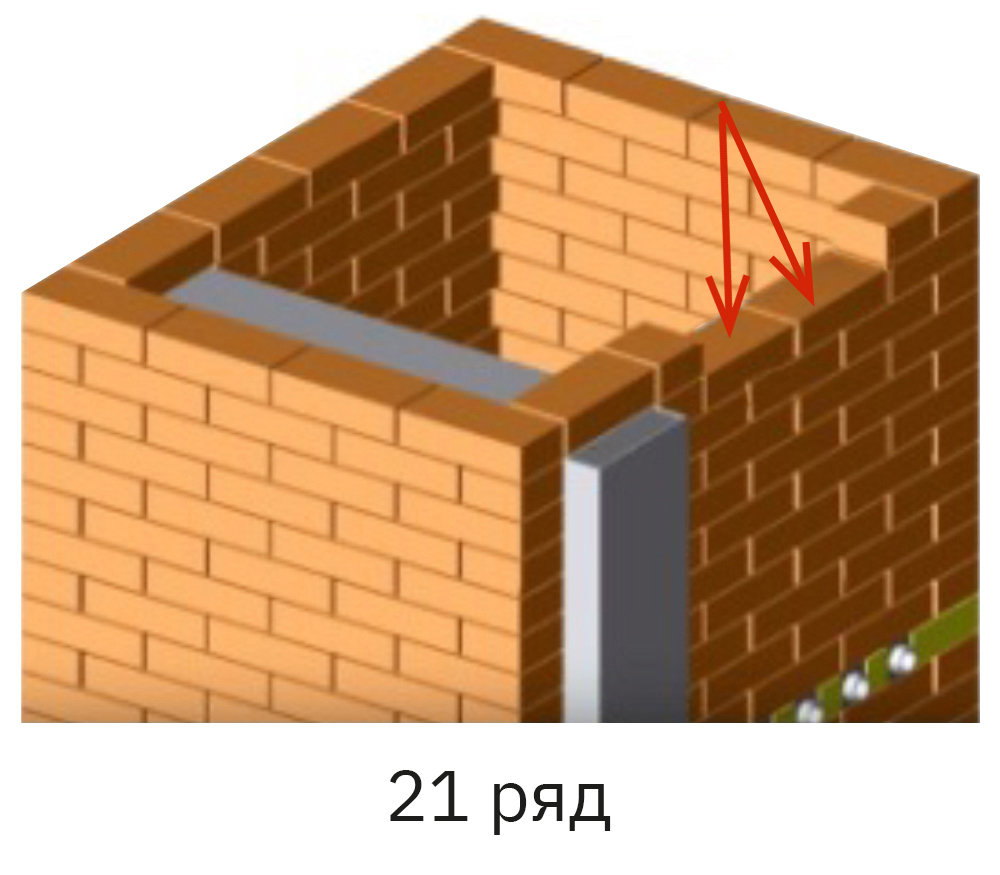

21-й ряд
22-й ряд и все следующие (по 25-й ряд включительно) продолжайте класть аналогично предыдущему.

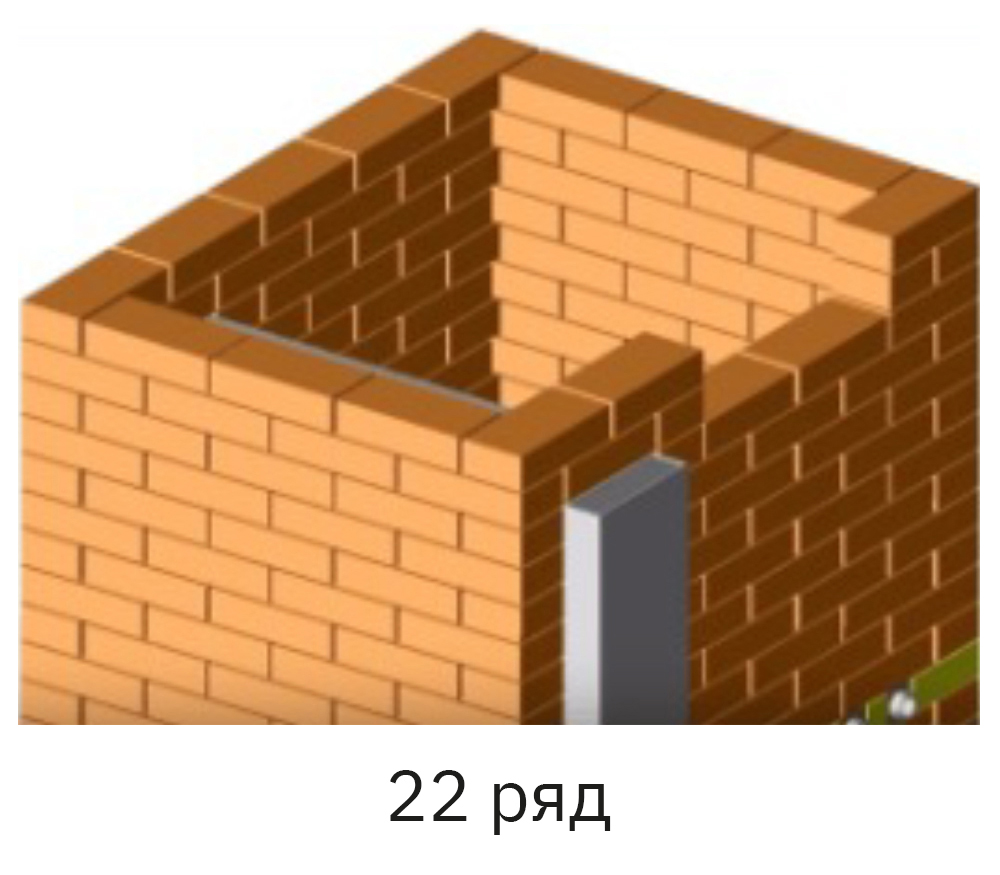

22-й ряд

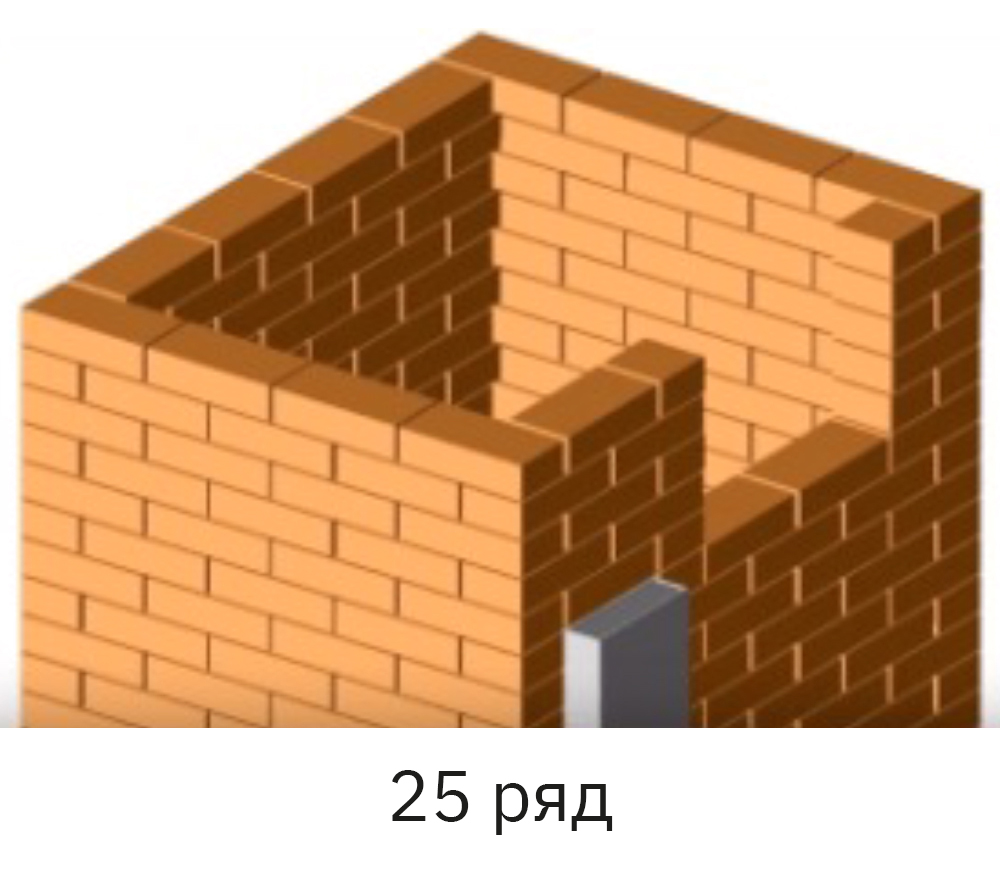

25-й ряд
В 26-м ряду кирпичи кладите так же, как в предыдущем. В проем установите дверцу, уплотнив ее базальтовым шнуром. Сверху на проем положите стальные полоски.
26-й ряд
Положите еще один ряд кирпичей, чтобы перекрыть дверцу. На этом же этапе болгаркой с алмазным диском сделайте углубления на кирпичах, чтобы положить на них стальные полосы, на которые будет опираться крыша печи.

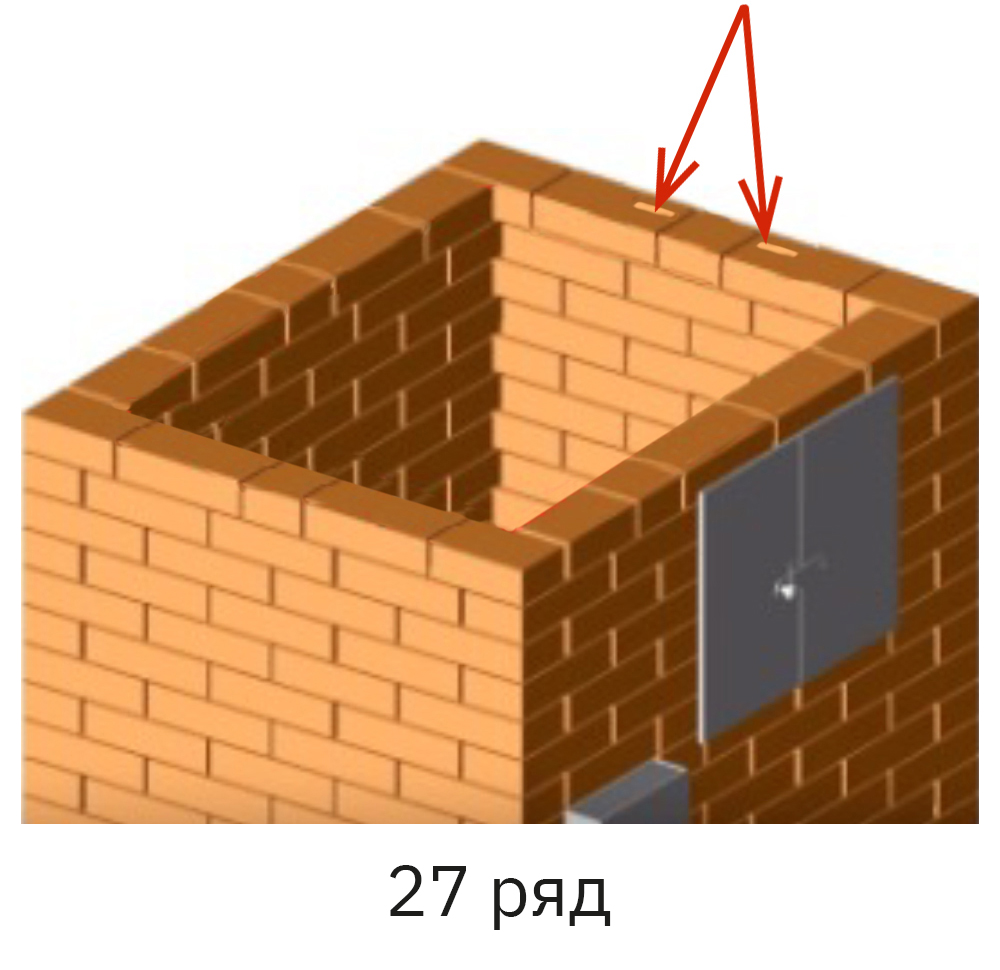

27-й ряд

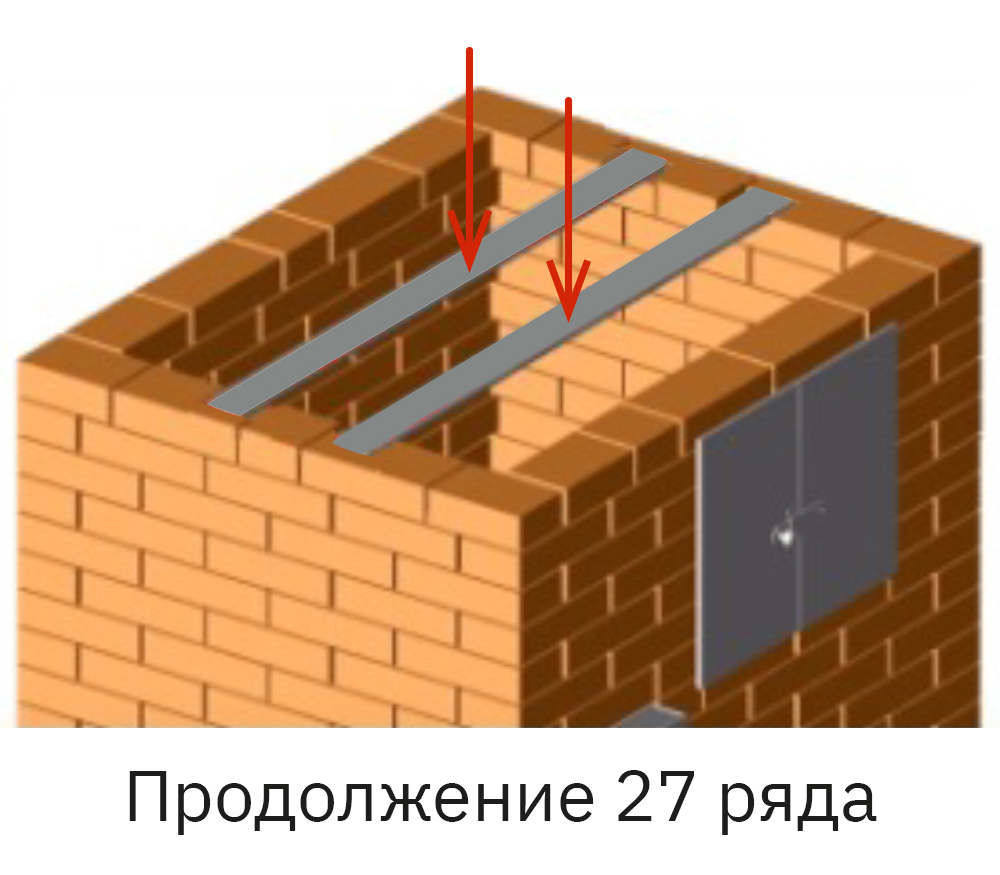

Продолжение 27-го ряда
Уложите кирпичи сплошным слоем, перекрыв печь. В углу оставьте отверстие для дымохода. Алмазным диском сделайте паз для дымовой задвижки, установите задвижку.
28-й ряд

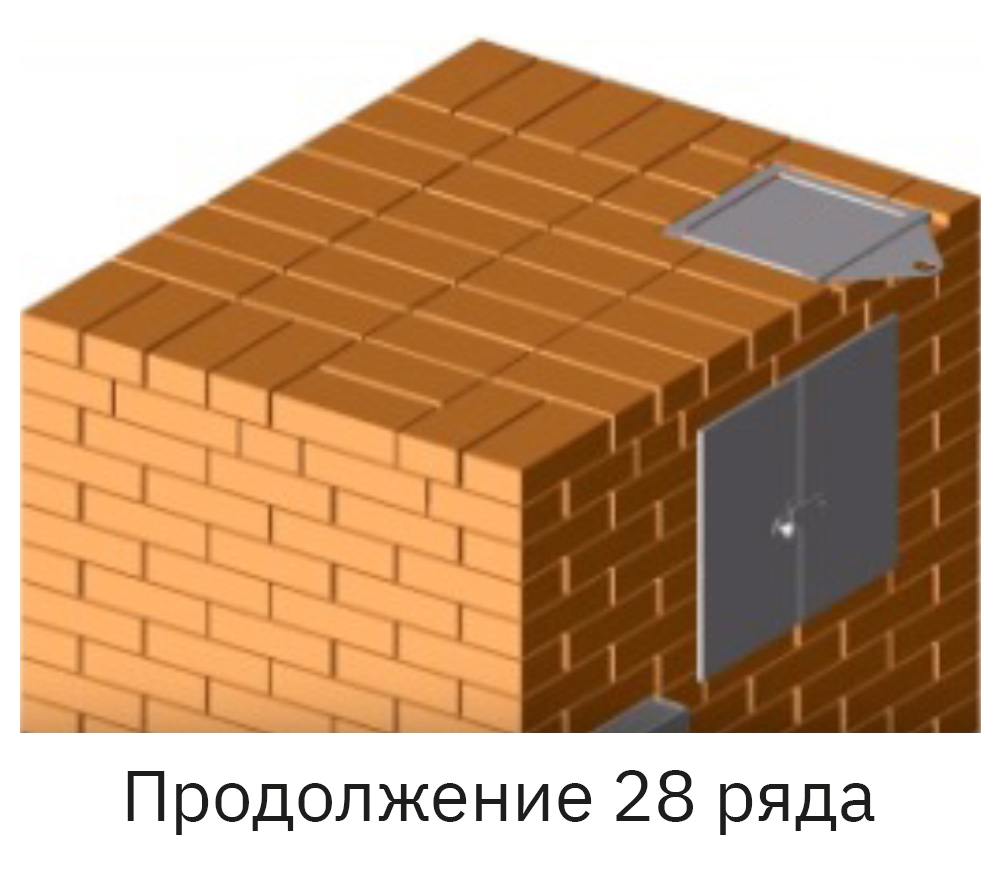

Продолжение 28-го ряда
29-й и 30-й ряды повторяют предыдущий.

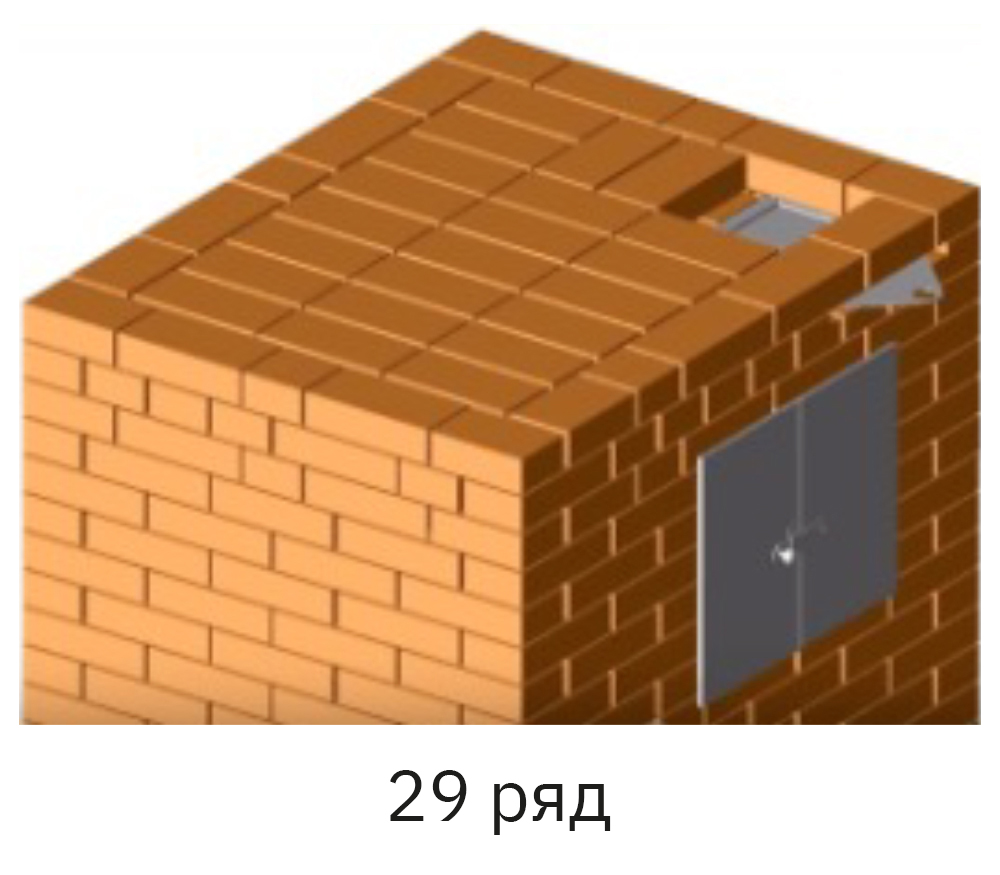

29-й ряд

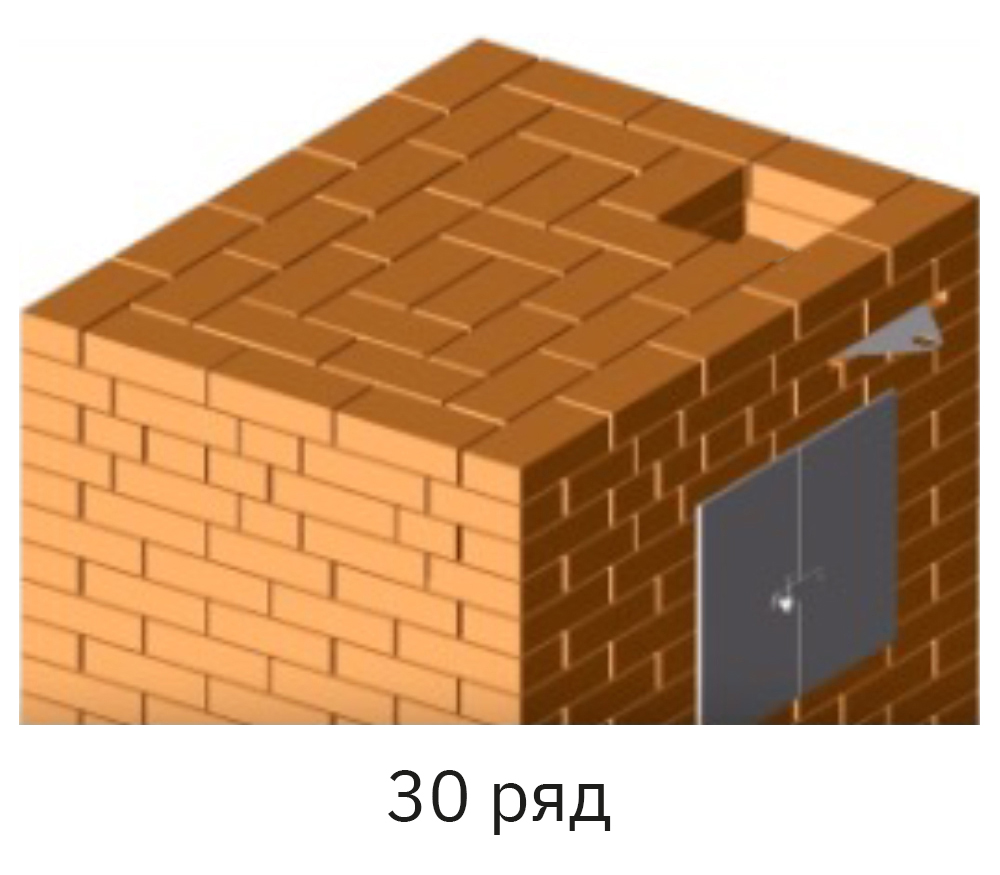

30-й ряд
Начните формировать дымоход и кладите его до нужной высоты одинаковыми рядами. На этом этапе кладка печи закончена, остается только вывести трубу через крышу. После того как глиняный раствор просохнет, через дверцу каменки заложите внутрь печи камни.
31-й ряд

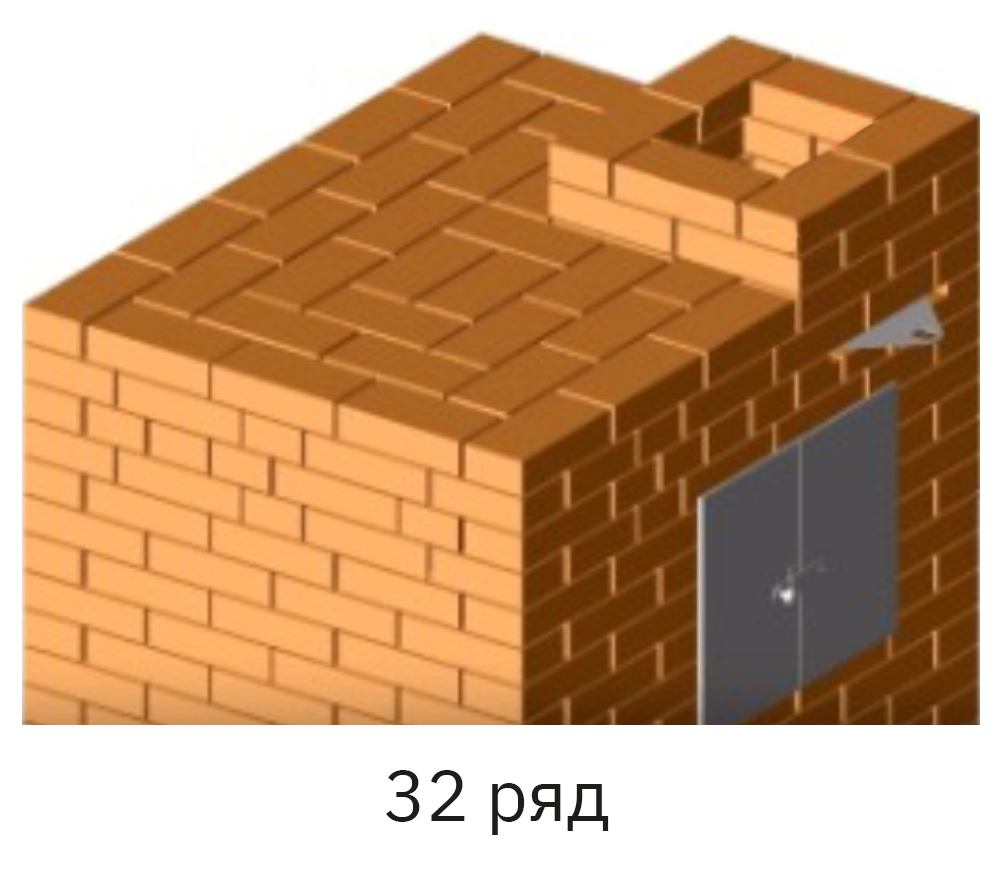

32-й ряд
Резюме
В бане можно установить кирпичную или металлическую печь. Считается, что кирпичная печь с традиционной каменкой дает более легкий пар. Однако для постройки кирпичной печи нужно много материалов и времени. К тому же из-за большого веса для нее нужно делать отдельный фундамент. Можно сложить кирпичную печь, опираясь на нашу инструкцию, но, если вы не уверены в своих навыках, лучше позвать печника.
Металлическая печь меньше весит и компактнее. Она подходит для маленьких парных, и ее можно устанавливать без фундамента на пол. В продаже есть десятки моделей готовых печей для бани — подобрать подходящий вариант не составит труда.
