В бане, разумеется, нужно электричество. Но как его туда правильно провести? Ведь это влажное помещение. Рассказывает электрик Александр Колосов.
Правила безопасности
Работать с электрикой опасно, тем более в «мокром» помещении, поэтому это должны делать профессионалы. Даже если у вас большой опыт в электрике, напомним вам основные правила безопасности:
- отключите электричество, когда ведете кабели от щитка
- подбирайте кабели определенной мощности и сечения, исходя из типа помещения и планируемой нагрузки
- используйте диэлектрические перчатки и инструменты
- не ставьте розетки и выключатели в парной
- используйте розетки и светильники с влагозащитой
- используйте кабель-каналы, гофру и расходники из негорючих материалов в парной
На каком этапе стройки бани делают проводку
Бани чаще всего делают из дерева, поэтому они легко воспламеняются. Из-за этого к проводке здесь предъявляют серьезные требования. Так, в бане, за исключением парной и моечной, делают только открытый тип проводки. Провода крепят поверх стен и прячут в кабель-каналы или гофру либо делают ретропроводку — для нее используют витой кабель с двойной изоляцией. Все это происходит уже после финишной отделки бани, когда в парной установлены полки, а стены пропитаны антисептиком.
Проект электроснабжения бани можно попросить сделать проектировщика или электрика. Они же выполнят всю разводку, подберут марки и сечение кабелей, составят смету, предложат разные варианты размещения щитка, светильников и розеток, подскажут, как лучше подвести основной кабель к дому. Стоимость таких работ зависит от многих факторов, но можем сориентировать по стартовой цене. Так, для бани 20–40 кв. м из бруса цена начинается от 15 000 руб., для каркасной — от 20 000, а для бревенчатой — от 22 000 руб.
На первый взгляд кажется, что сделать электропроводку в бане проще, чем в доме или квартире, ведь баня меньше по размеру и там нет десятков разных бытовых приборов. Однако это очень влажное помещение, в котором действуют дополнительные нормы ПУЭ. К тому же вода хорошо проводит электричество, поэтому нужно быть очень осторожным. Третья причина, которая усложняет проведение света, — мощные отопительные приборы: не все топят бани дровами, многие устанавливают в ней проточные водонагреватели или электрические каменки с напряжением 380 В. Такая мощность больше обычного нагружает электросети, и это нужно учесть еще на стадии проекта стройки, чтобы потом подобрать подходящие кабели, розетки и автоматы.
ПУЭ, ГОСТы и технические регламенты — на что ориентироваться
Узнайте большеМатериалы и инструменты
Для проведения электричества требуются:

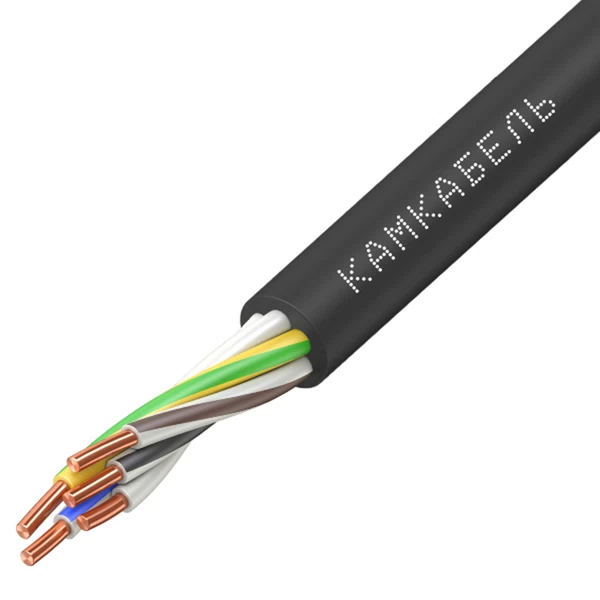

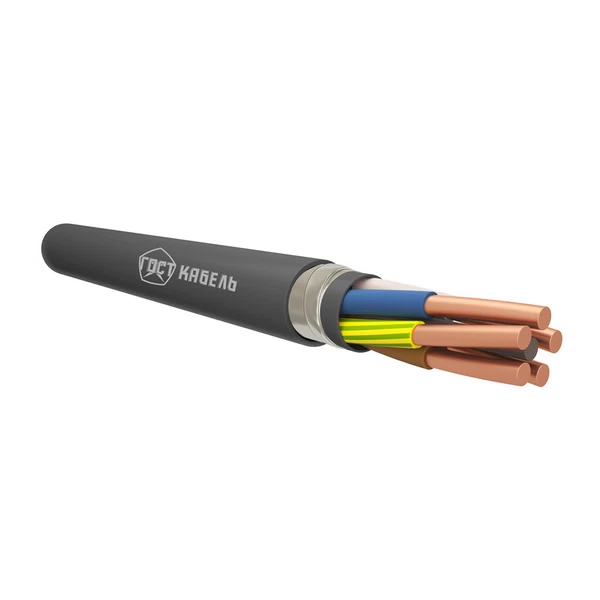

- Кабели. Важно, чтобы кабель совпадал по мощности с автоматом. Например, для силового кабеля сечением 1,5 кв. мм нужен автомат мощностью не больше 10 А.

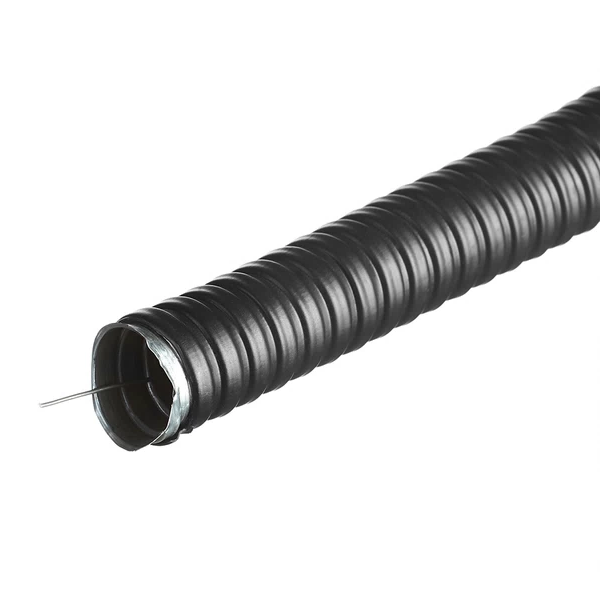

- Кабель-каналы или гофра. В них провода будут защищены от пара, воды и механических повреждений.
- Клеммники для соединения проводов.

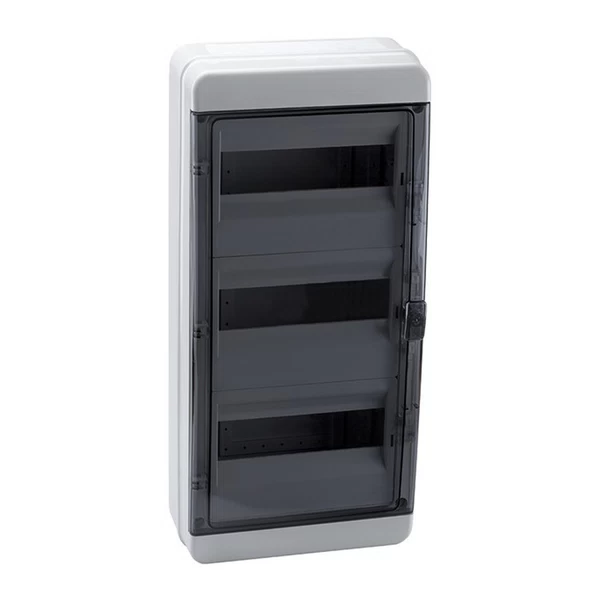

- Распределительный щит.

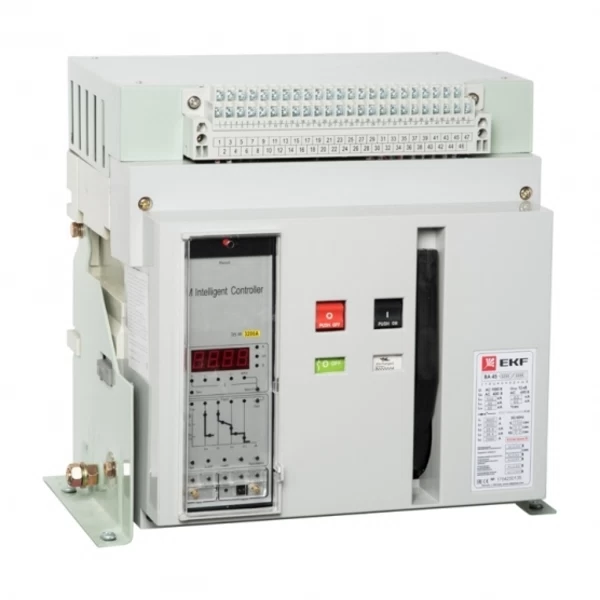

- Автоматы: один вводной и несколько дифференцированных.
- Соединительные шины для автоматов.

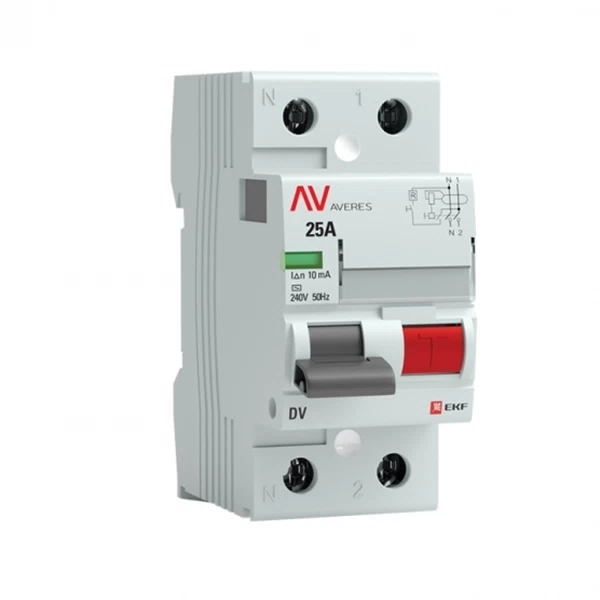

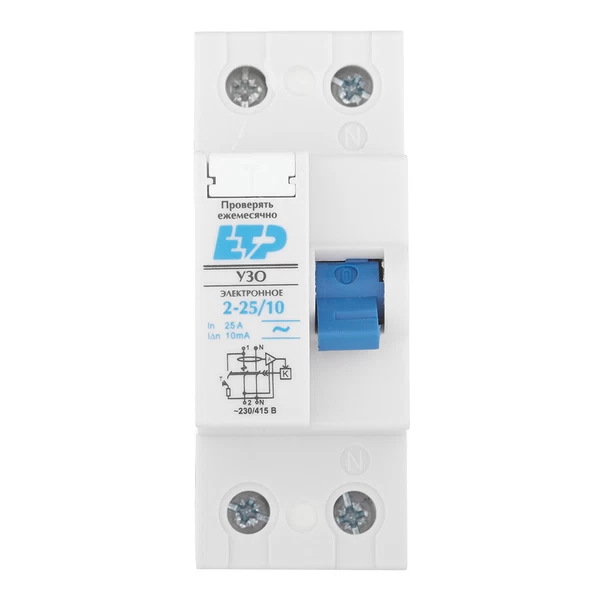

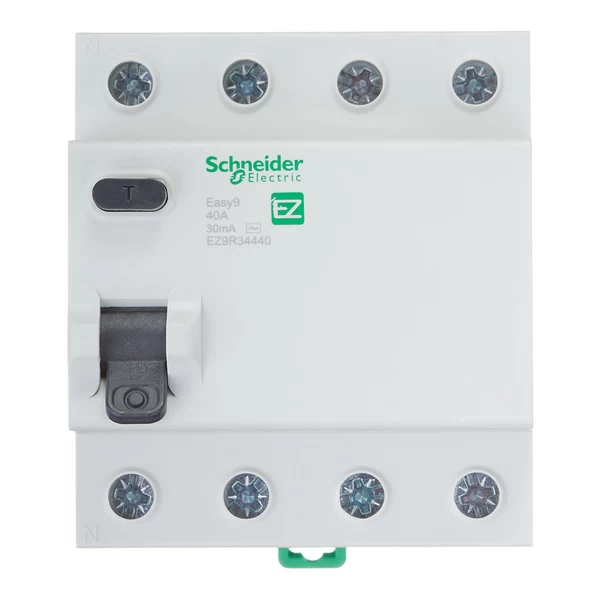

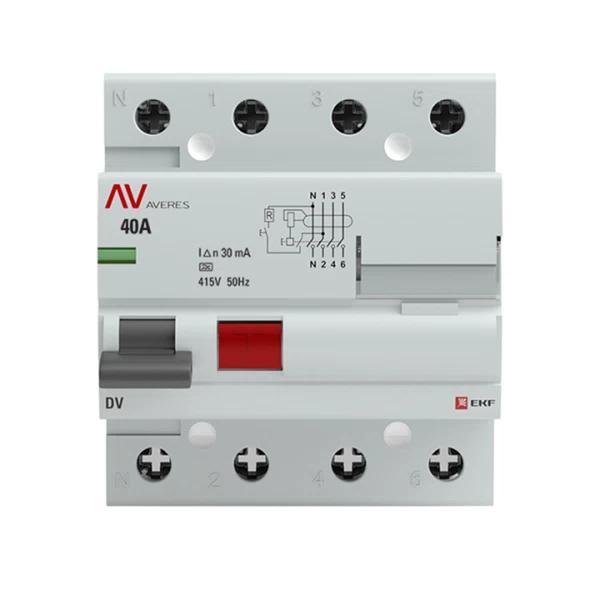

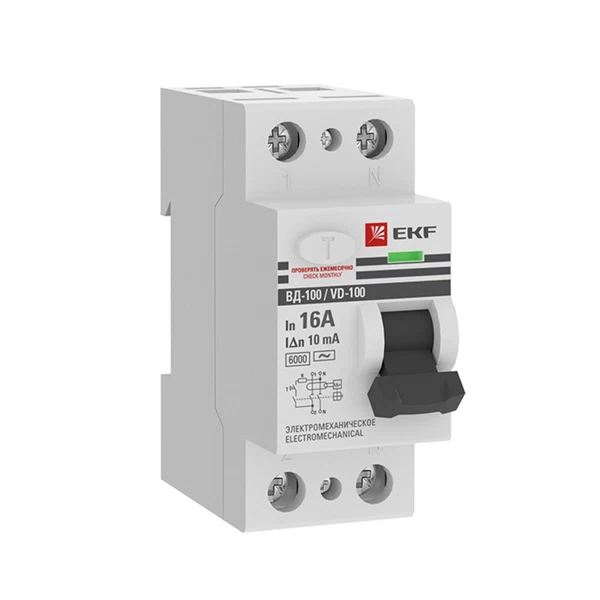

- УЗО — устройство защитного отключения, которое защитит от удара током.
- Стальной уголок 50 х 50 х 5 мм — потребуются 3 прута по 2–3 м длиной.
- Стальная полоса 4 х 40 мм — нужно 3 полосы по 1,2–1,5 м длиной. Эти металлические детали нужны, чтобы сделать контур заземления.
- Заземляющая шина и металлические соединители для проводов, чтобы подключить заземление.
- Розетки и выключатели открытого типа с влагозащитой от IP44 и выше.
- Светильник для парной не ниже IP56 (такие не пропускают влагу).
- Светильник в предбанник.
- Индикаторная отвертка для финальной проверки розеток.
Как выбрать и спрятать провода
Если в предбаннике и комнате отдыха можно использовать те же провода, что и в доме, то в парной нужен термостойкий провод, который выдерживает экстремальные температуры.

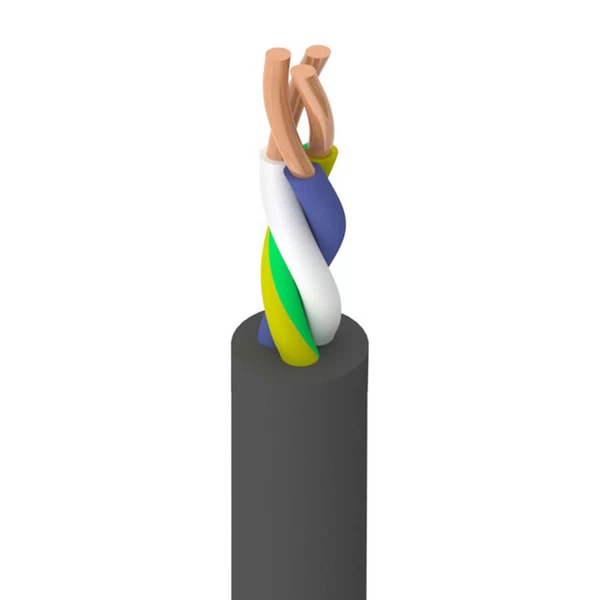

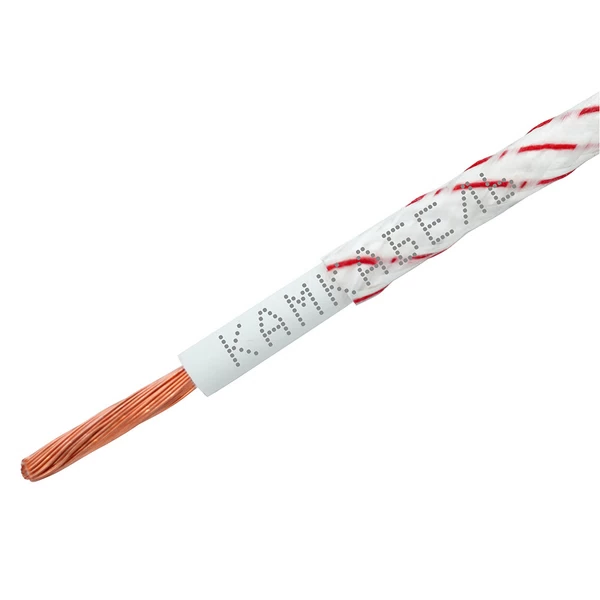

Для парной и моечной подходят провода с маркировкой: РКГМ, ПРКА, ПРКС, ПВКВ, ПМТК — они гнутся и выдерживают нагрев до 180–200 градусов. Кабель-каналы им не нужны.
В предбаннике и комнате отдыха нужно использовать провода следующей маркировки в кабель-каналах, на выбор:

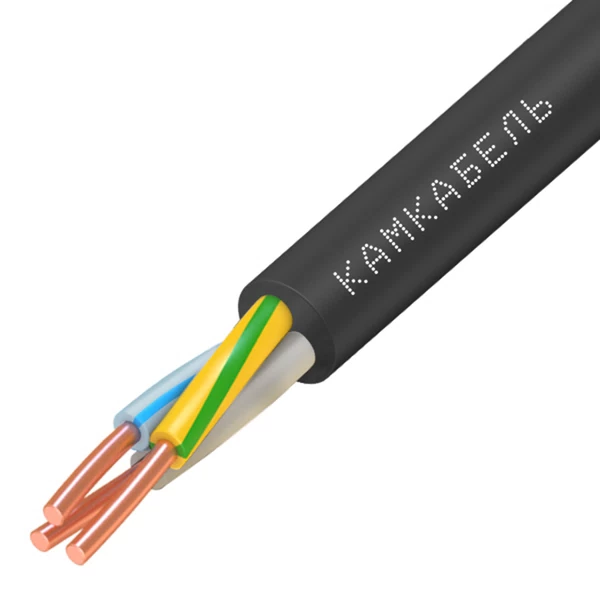

- ВВГнг-LS 3 х 2,5 кв. мм (3 жилы, сечение провода 2,5 кв. мм)
- ППГнг-HF 3 х 2,5 кв. мм
- NYM 3 х 2,5 кв. мм
Согласно ПУЭ 7.1.40, в парной и моечной предпочтительнее скрытая электропроводка, хотя и наружная не запрещена. Зато нельзя прокладывать провода в гофре и металлических кабель-каналах.

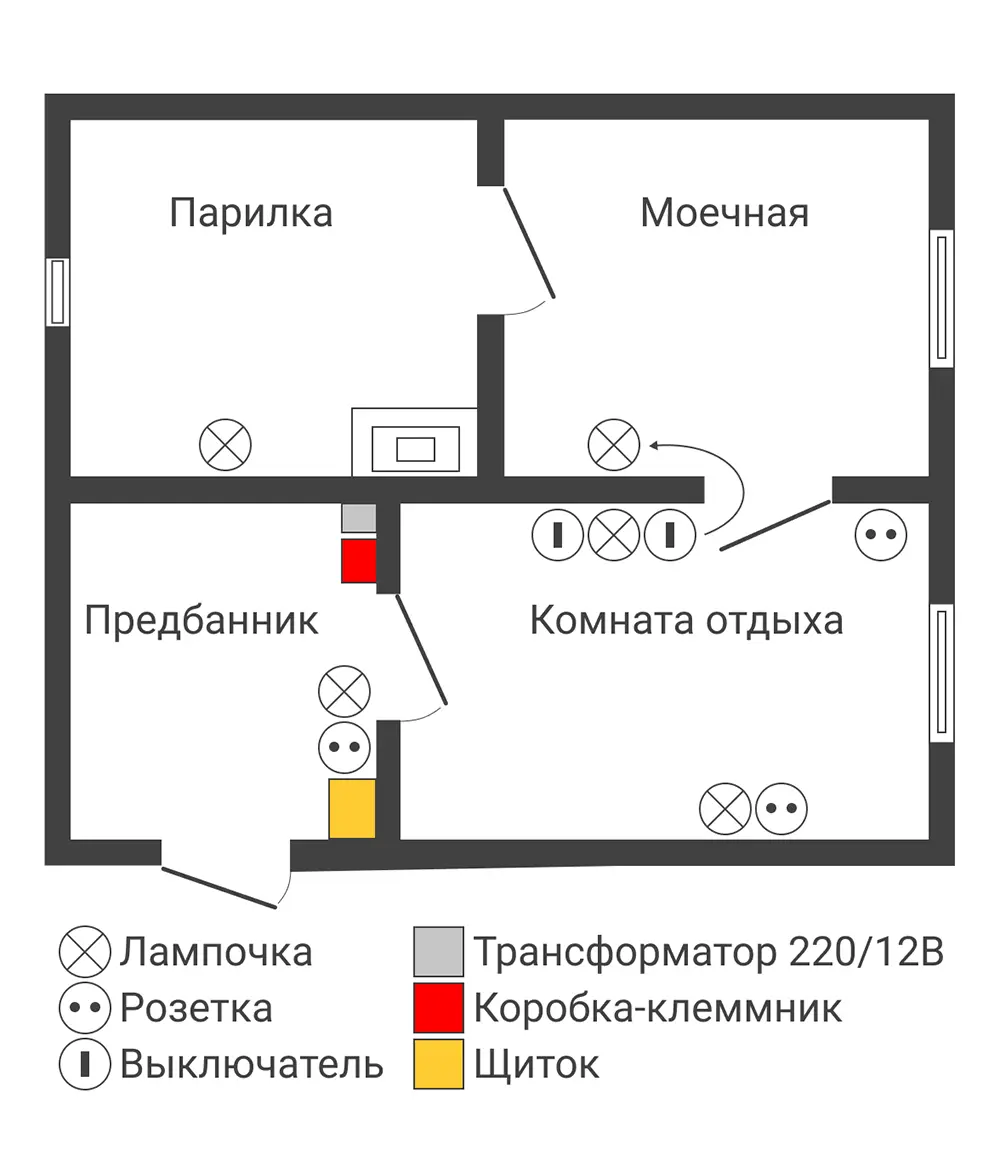

Мастера рекомендуют устанавливать в парной один неяркий источник освещения — лучше под полками, на которых сидят люди. Потолочный свет слепит, а в плафон быстро забиваются листья с веника, которым в бане активно машут. Зато под полками светильник никому не мешает, а света дает достаточно.
Лучше вообще не проводить кабель в моечной и парилке — ни по стенам, ни внутри них. Чтобы повесить в них светильник, просверлите на его месте сквозное отверстие в другую комнату, в которой есть проводка, вставьте в отверстие металлическую гильзу, протяните через нее провода и сразу же подключите к светильнику. Так же поступают и с кабелями для электрической печи — выводят в более холодное и сухое помещение. Металлические гильзы — единственное исключение из правила, которое запрещает использовать металлические элементы в проводке в парной.
Как и где ставить розетки и выключатели
Все тот же раздел ПУЭ запрещает ставить в парной и моечной розетки, выключатели и распределительные коробки — их устанавливают в предбаннике или комнате отдыха.

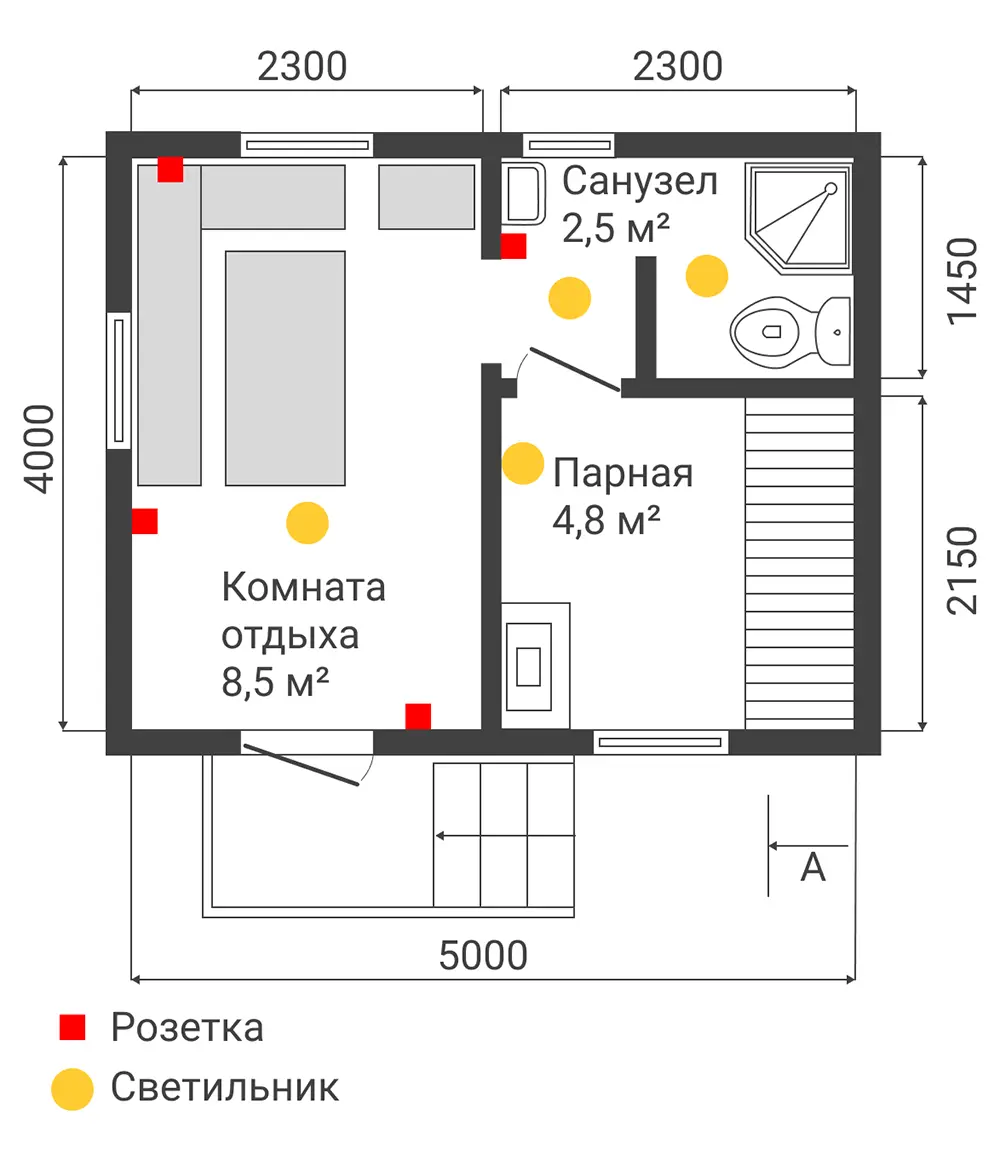

Сколько розеток и выключателей должно быть — решать вам. Если вы ходите в баню только париться, то хватит двух-трех розеток. А если у вас большая баня с комнатой отдыха или кухней, где вы собираетесь использовать чайник, фен, музыкальный центр и телевизор, заранее все посчитайте, чтобы потом не тянуть из дома удлинитель.
О размещении розеток и выключателей говорится в ПУЭ 7.1.51. Выключатели рекомендуют размещать на высоте не больше метра на стене со стороны дверной ручки. Розетки располагают на этой же высоте — их можно сделать на любой стене комнаты.
Высота большинства столов — 0,7–0,8 м, поэтому удобно поставить розетку на высоте 0,9: можно будет придвинуть стол вплотную к стене и не переживать, что он закроет розетку.

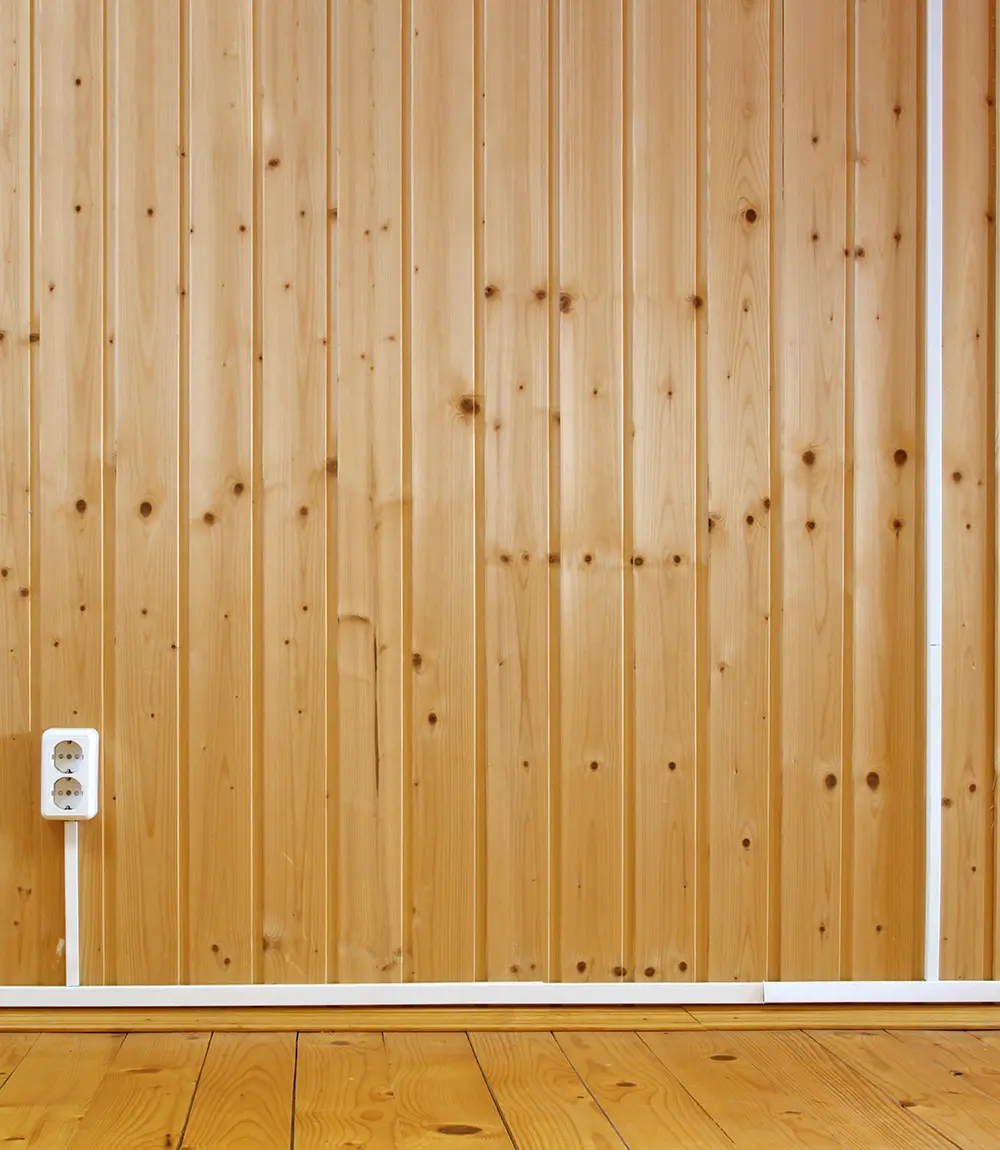

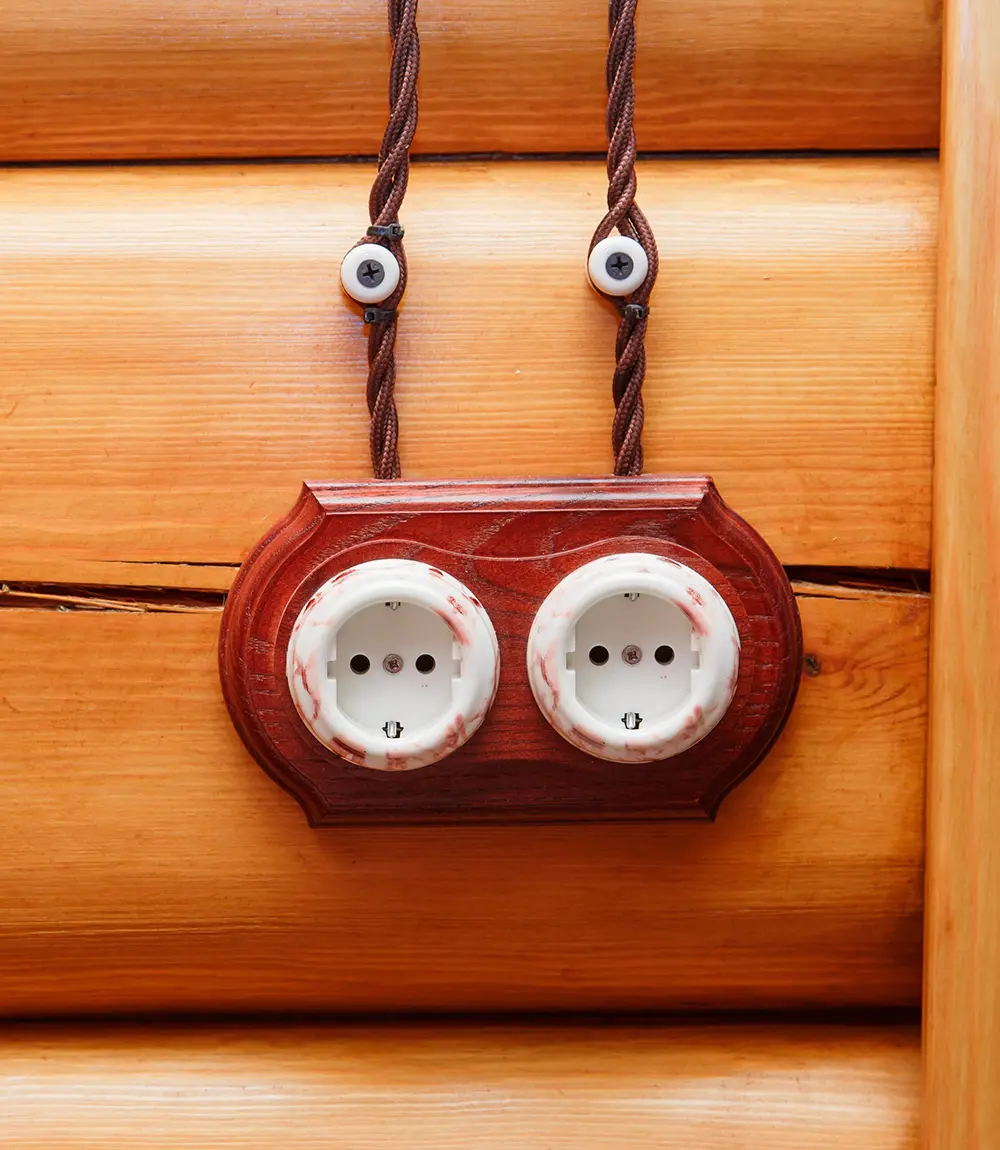

Поскольку проводка в предбаннике и комнате отдыха открытая, то с ней используют накладные розетки и выключатели, для которых не нужно делать отверстия в стене. Обычно их крепят на 2 дюбеля 6 х 40 мм.
Внутренняя отделка бани: какие материалы выдержат высокую температуру и защитят пол от гнили
Узнайте большеГде должен быть щиток
Электрощит нельзя располагать там, где его может затопить, а значит, ему не место в парной, моечной и рядом с водонагревателем и трубами. Обычно щиток вешают в предбаннике у входа, где максимально сухо, на высоте от 1,5 до 2 м от пола, чтобы было удобно включать свет, когда заходите в баню. В начале линии, сразу после вводного автомата, устанавливают УЗО, которое защищает людей и баню от пожара в случае утечки тока.
Кабель, питающий щиток и всю баню, чаще тянут от уличного электростолба. Можно сделать это двумя способами:
- По воздуху — СИП-кабель тянут от столба до бани поверху. Внутрь помещения его не заводят, потому что он пожароопасен и подходит исключительно для улицы. Его крепят на фасад бани с помощью фасадных кронштейнов, соединяют с кабелем ВВГ или NYM прокалывающими зажимами и заводят в дом через переходную гильзу. В деревянных банях под гильзу прокладывают негорючий материал — чаще минеральную или базальтовую вату. Воздушный способ быстрее и проще.

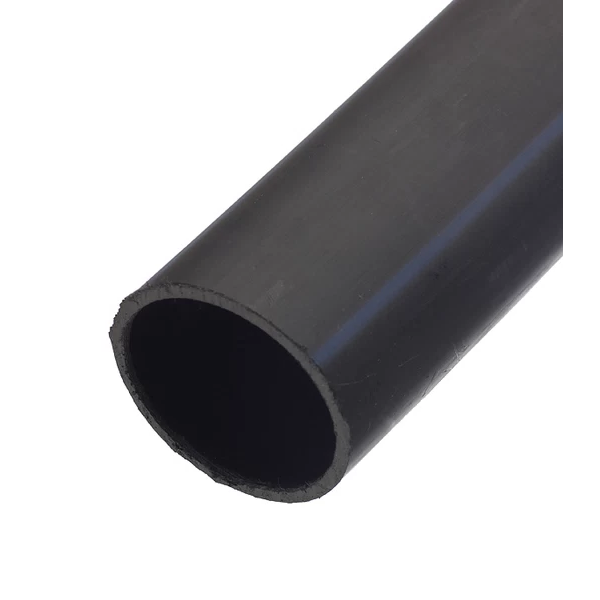

- По земле — на расстоянии от столба до бани роют яму 60–80 см глубиной и шириной до 30 см. Туда кладут специальный бронированный кабель с маркировкой АВБбШв 3 х 6 кв. мм (3 жилы, сечение 6 кв. мм) либо медный кабель ВВГ в гофрированной трубе. Одним концом его подключают к столбу, а другим заводят в баню сквозь отверстие в фундаменте или стене через ПНД-трубу. Этот способ более надежный и не портит внешний вид бани.
Как сложить печь для бани своими руками, чтобы она прослужила годы
Узнайте большеЭтапы работ
Когда проект готов, а все материалы куплены, приступаем к монтажу. Работа делится на несколько этапов:
- Завести кабель в баню по воздуху или под землей.
- Собрать и поставить щиток с УЗО и дифференцированными автоматами.
- Розетки и свет подключить к отдельным автоматам.
- Между собой автоматы соединить шиной 1П, если напряжение в сети 220 В, и 3П — если сеть рассчитана на 380 В.
- Отдельно сделать контур заземления. Его нужно закопать возле бани в произвольном месте на глубину от 50 см и больше. Прутья вертикально вбить в землю, а между собой сварить стальными полосами так, чтобы получился равнобедренный треугольник. К нему с помощью сварки присоединить еще один стальной проводник, который ведет к ГЗШ — главной заземляющей шине — и крепится к ней болтом и гайкой. Обычно ее тоже устанавливают в щитке, в самом его низу. Именно к ней на металлические соединители нужно подключить заземляющие кабели, после чего развести их по комнатам — к светильникам и розеткам.
- Заключительный этап — разводка кабелей по бане. Провода провести по стенам согласно проекту, а затем спрятать в кабель-каналы. На деревянных стенах закрепить их через каждые 30–50 см саморезами по дереву. Штрабить стены или делать в них какие-либо отверстия, кроме вывода светильника в парную, не нужно.
- Теперь нужно все проверить: подключить электричество, включить свет и проверить исправность розеток индикаторной отверткой.
Резюме
Не забывайте о том, что проводка в бане отличается от проводки в квартире или доме. Тщательно выбирайте кабели и расходники по мощности, влагозащите и температурным показателям. Не беритесь за монтаж в одиночку, если у вас мало опыта. Консультация с электриком и составление проекта помогут вам сделать в бане качественную и безопасную проводку, которую не придется переделывать.
