Техническая яма нужна тем, кто сам ремонтирует и обслуживает автомобиль. Чтобы она прослужила долго, необходимо правильно рассчитать размеры, выбрать надежные материалы и продумать гидроизоляцию. В статье расскажем о всех нюансах и дадим подробную инструкцию по обустройству смотровой ямы в гараже своими руками.
Источник: chatgpt.com
Размеры смотровой ямы в гараже для легкового автомобиля
Параметры зависят от типа и габаритов автомобиля, размеров гаража, роста пользователя и особенностей планируемых работ ― яма не должна быть слишком узкой и глубокой.
Есть ли нормативные значения
Для частных гаражей жестких стандартов нет, ГОСТы и иные требования учитывают только для станций техобслуживания. Для самостоятельного проекта можно ориентироваться на общие принципы безопасности и эргономики, а также на рекомендации из проектной документации для автосервисов.
Как правильно утеплить металлический гараж
Узнайте большеШирина смотровой ямы
Параметр зависит в первую очередь от расстояния между колесными парами вашего автомобиля (колеи или внутреннего расстояния между шинами). Обычно ширина смотровой ямы для легкового авто составляет 80–85 мм. Этого достаточно для безопасного и комфортного осмотра и ремонта. Мастер не заденет края ямы, сохраняя возможность свободного перемещения. Для кроссоверов и минивэнов показатель может достигать 100–110 см.
Для точного расчета размера смотровой ямы для легкового автомобиля замерьте расстояние между внутренними краями колес на одной оси. Оптимально, если до края ямы останется запас по 20–30 см с каждой стороны. Если у вас несколько машин разных габаритов, а гараж один, ориентируйтесь на универсальное значение ширины ямы — 85 см.
При расчете также учитывайте толщину отделочного материала стен ямы и гидроизоляции, чтобы чистый просвет внутри остался не меньше рекомендуемых размеров.

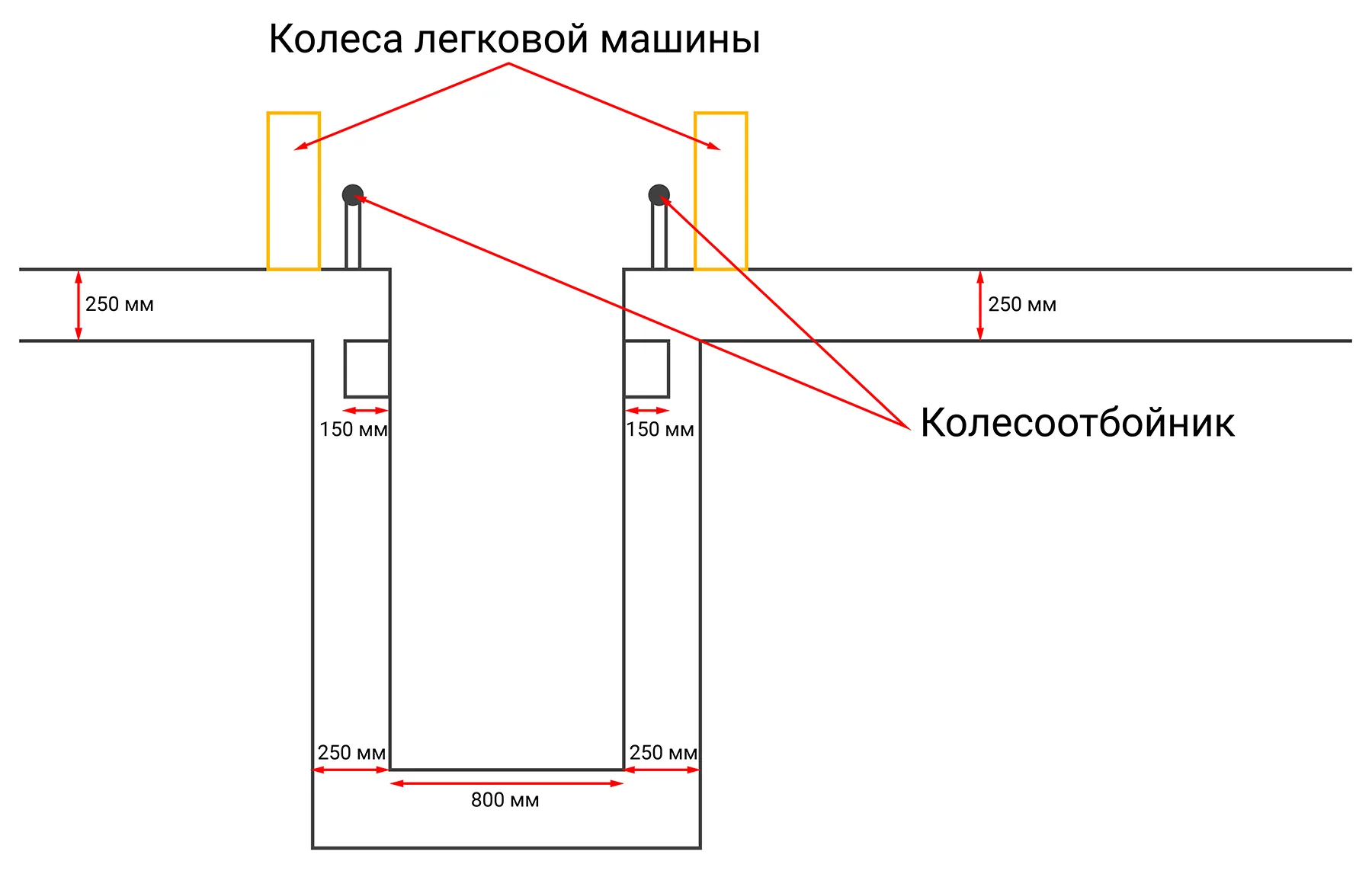

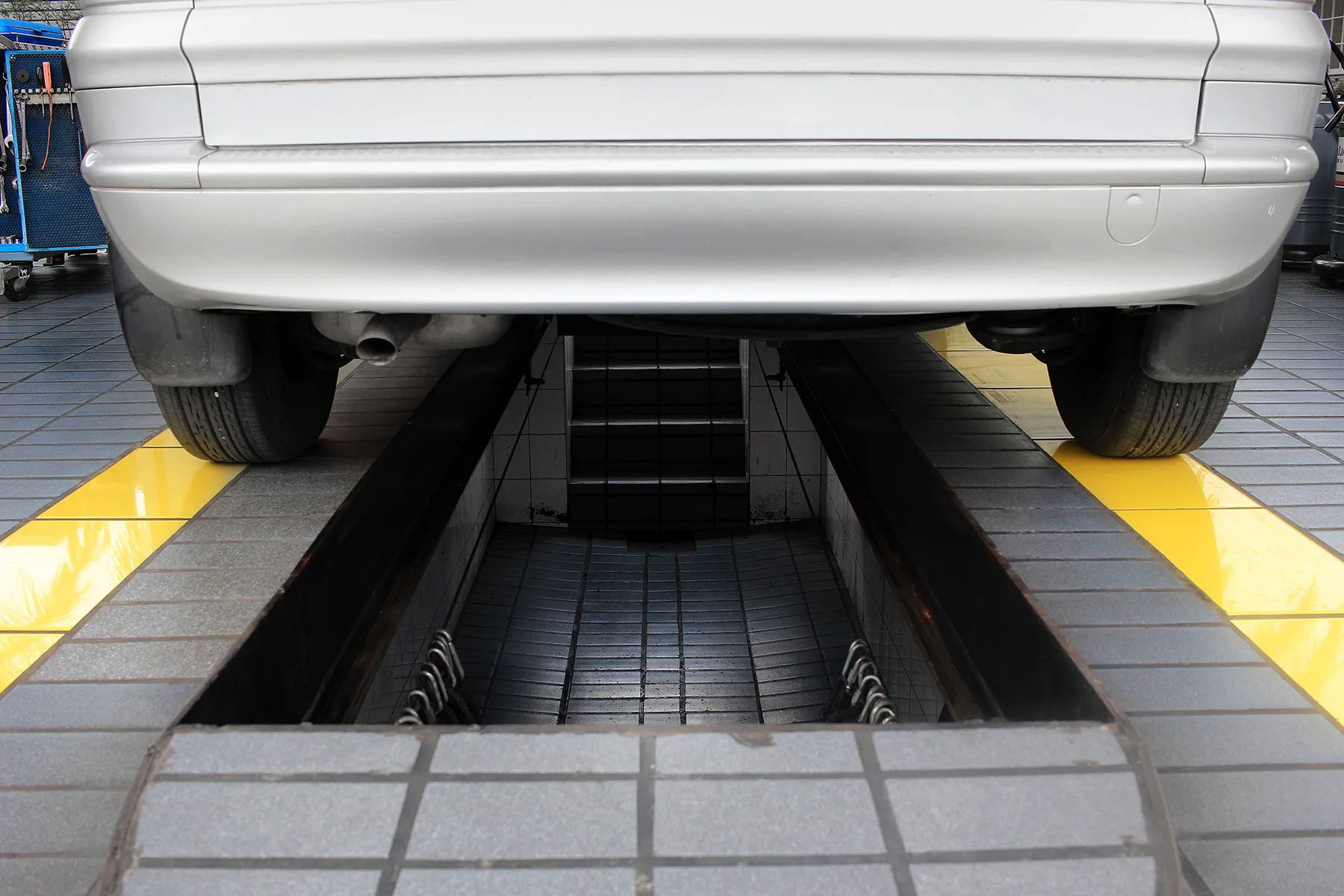

Безопасная ширина смотровой ямы. Источник: shutterstock.com

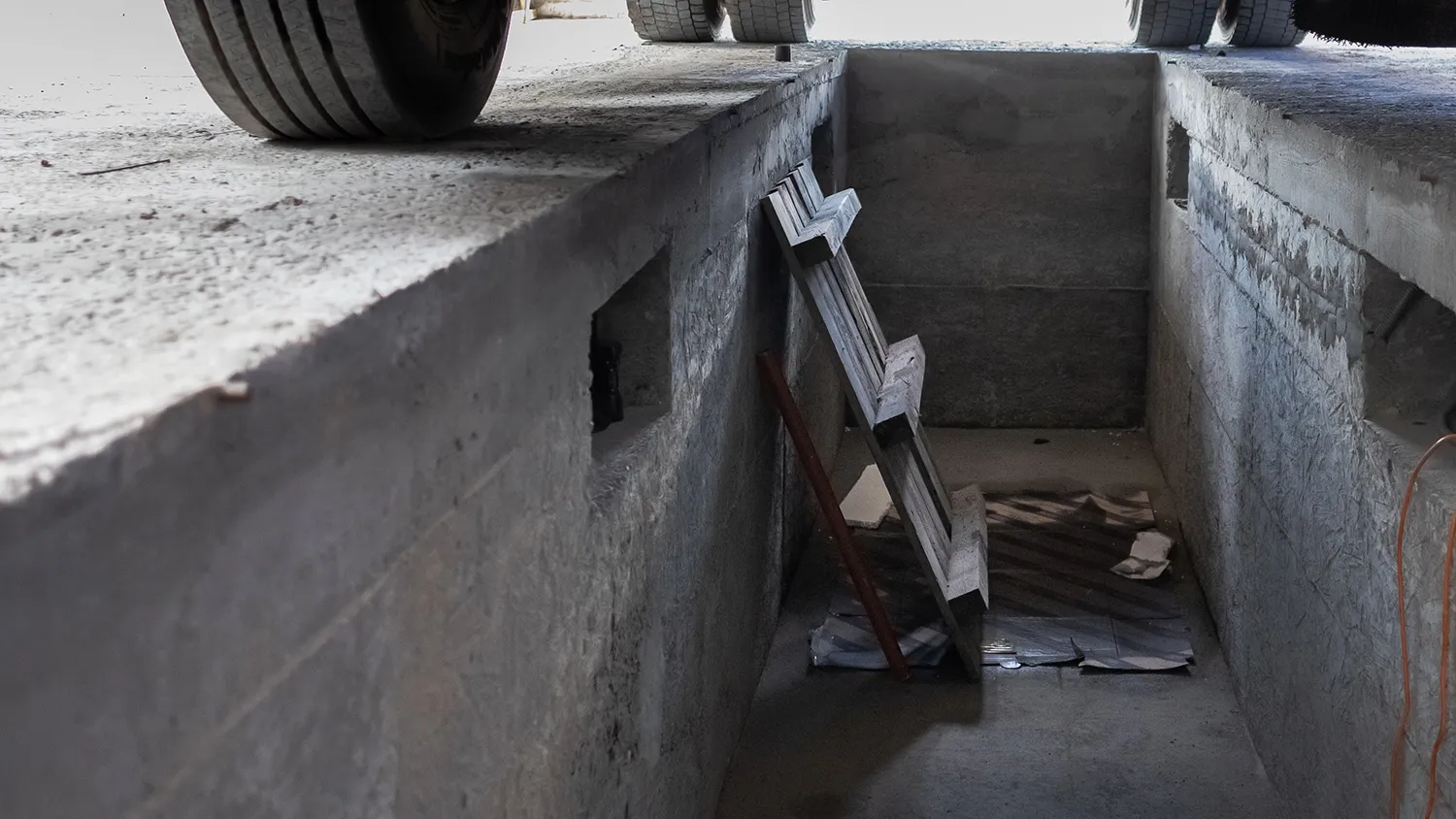

Глубина смотровой ямы
Параметр зависит от роста человека. Она должна быть на 15–20 см меньше. Например, для среднего роста — это 150–170 см, для высокого — от 165 см. Если смотровая яма глубже 180 см, мастеру понадобится ступенька или небольшая стремянка. В противном случае доставать до деталей машины снизу станет неудобно. Глубины в 140 см хватит для замены масла и мелкого ремонта.
При расчете глубины смотровой ямы закладывайте дополнительные 10–15 см на стяжку и гидроизоляцию. Также обязательно уточните уровень грунтовых вод (УГВ) и глубину промерзания грунта в вашем регионе. Яма должна быть выше УГВ минимум на полметра, а ее основание — ниже уровня промерзания, чтобы избежать деформации стен из-за пучения грунта зимой.
Во многих регионах страны уровень грунтовых вод достаточно высок. В этом случае перед устройством гидроизоляции необходимо утеплить стены смотровой ямы с внешней стороны. Для этих целей хорошо подойдет экструдированный пенополистирол.

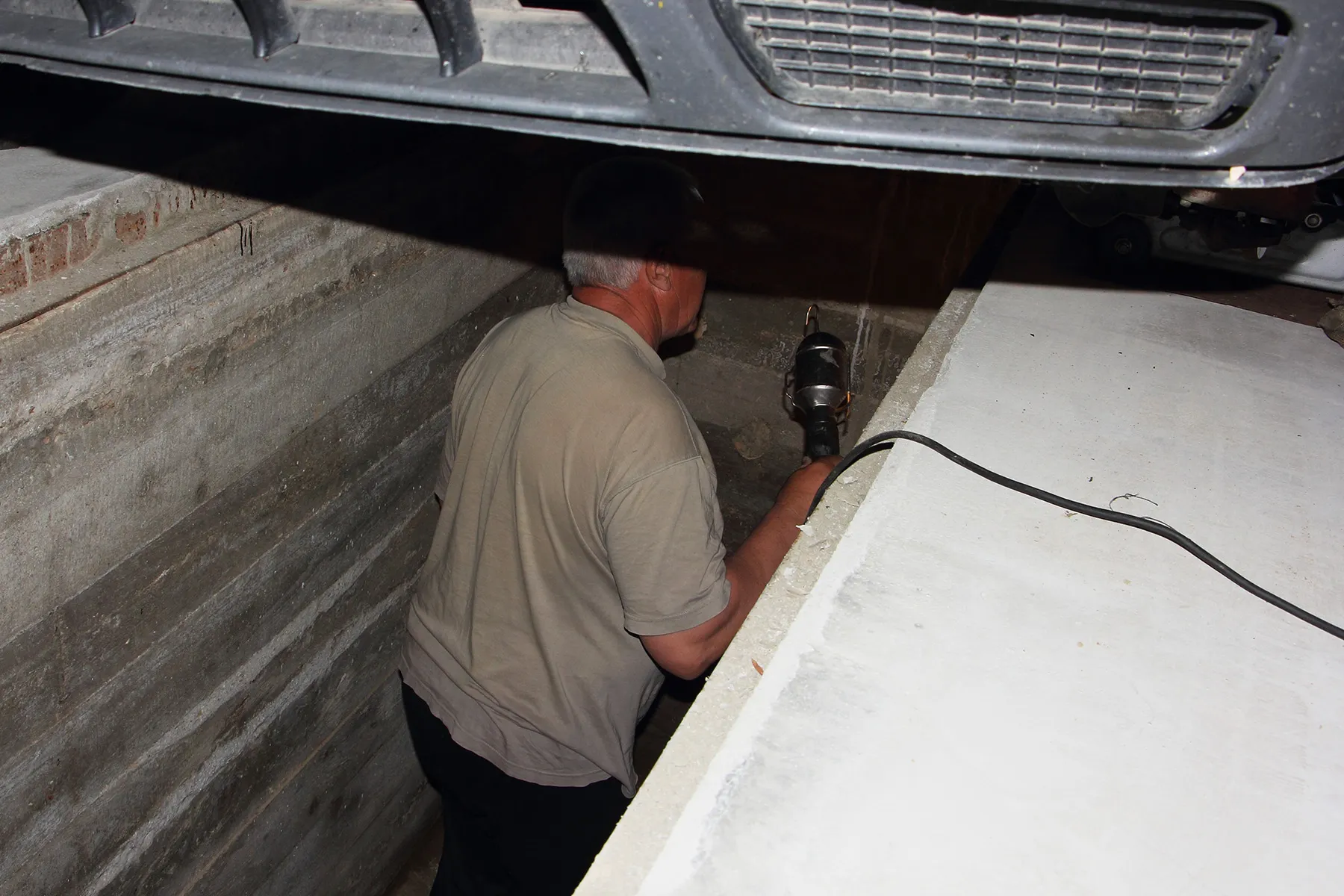

Удобная глубина ямы с учетом человеческого роста. Источник: shutterstock.com
Длина смотровой ямы
Длина зависит от габаритов ТС (транспортного средства), также нужно заложить небольшой запас для удобной работы. Для стандартных легковых автомобилей хватает смотровой ямы длиной 4–4,5 м. Так можно осматривать днище и узлы, не передвигая машину.
Для универсалов и кроссоверов стоит сделать яму длиной 4,8–5 м. В короткой яме (менее 3,5 м) обслуживать авто можно только частично, перемещая его вперед и назад. Такой вариант подходит для мелкого ремонта, но не для полноценного осмотра.
Размеры смотровой ямы для грузового автомобиля
У малотоннажных грузовиков вроде «Газели» дорожный просвет, длина и ширина кузова больше. Это влияет на параметры смотровой ямы.
Рекомендуемые размеры:
- ширина чистого просвета — 100–120 см, чтобы обеспечить достаточное пространство для работы с массивными узлами
- глубина — на 10–15 см меньше роста пользователя, поскольку днище таких авто расположено выше
- длина — 5,5–6 м, чтобы можно было осмотреть все узлы без необходимости переставлять грузовик
Крупные фургоны типа Ford Transit, Mercedes Sprinter или грузовиков ЗИЛ потребуют большей ширины и длины. Поэтому при расчете ориентируйтесь в первую очередь на габариты авто.
Необходимые инструменты и материалы
Чтобы построить смотровую яму в гараже своими руками, вам потребуется такой набор:
- штыковая и совковая лопаты
- строительный уровень, рулетка, разметочный шнур
- бетоносмеситель — для приготовления раствора

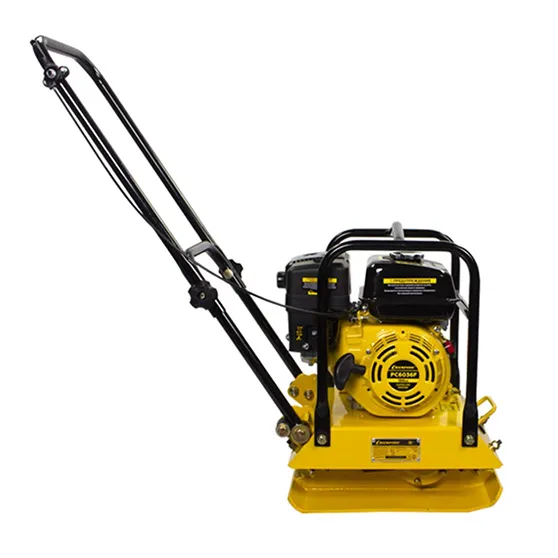

- виброплита или инструмент для трамбовки, вибратор
- перфоратор с насадками (можно взять в аренду)
- шпатель или кельма

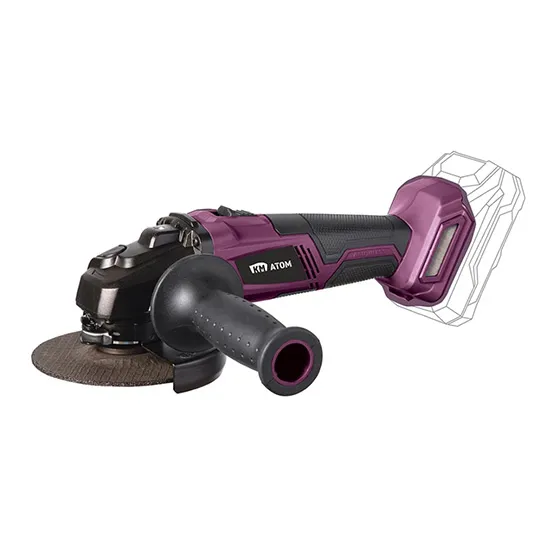

- болгарка с алмазным диском или расшивка
- полнотелый кирпич, цементно-песчаная смесь, керамзитобетонные блоки для стен — на выбор
- цемент, песок, щебень средней фракции

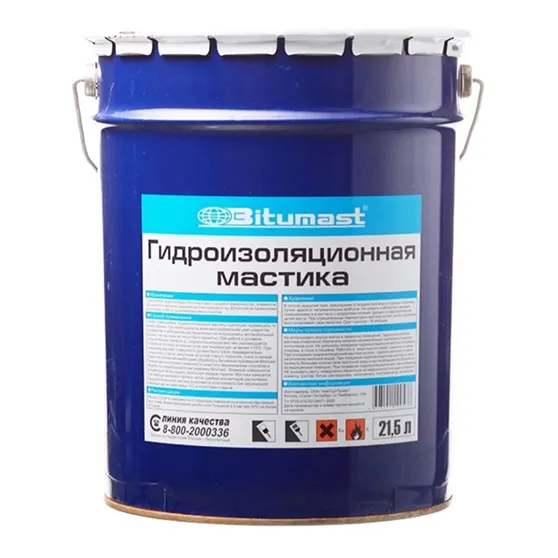

- рубероид или рулонная гидроизоляция, битумная мастика, полимерный состав или жидкая резина для гидроизоляции — на выбор
- доски, бруски, фанера и/или деревянные щиты, фиксаторы для арматуры ― для опалубки
- светильники, розетки и провода
- понижающий трансформатор и УЗО
- армирующая сетка
- геотекстиль и дренажные трубы — опционально
Смотровая яма в гараже своими руками: пошаговая инструкция
Чтобы правильно сделать смотровую яму, важно действовать последовательно и детально продумать каждый шаг. Промахи на начальных этапах могут привести к появлению сырости, трещинам и проблемам при эксплуатации.
Составление проекта
Даже простой схематичный чертеж с размерами и пометками по материалам упростит работу и поможет избежать ошибок ― смотровая яма будет удобной и безопасной.
Рассчитайте и обозначьте на схеме размеры с учетом габаритов автомобиля и роста пользователя. Можно предусмотреть колесоотбойник ― металлическую или резиновую конструкцию по краям, чтобы предотвратить случайный съезд колес автомобиля.
Проект смотровой ямы в гараже
Обязательно проверьте грунт ― важно узнать уровень вод. Для этого можно пробурить пробную скважину, заглянуть в соседние колодцы (если есть) или посмотреть геологическую карту района. Если почва рыхлая, глинистая или УГВ высокий, нужно будет армировать стены и делать усиленную гидроизоляцию.
В проекте нужно также предусмотреть дренаж и вентиляцию. Они помогут избежать конденсата и застоя влаги. Не забудьте нарисовать схему освещения. Предусмотрите розетки и светильники, которые нужно будет установить в стенах ямы, отметьте их.

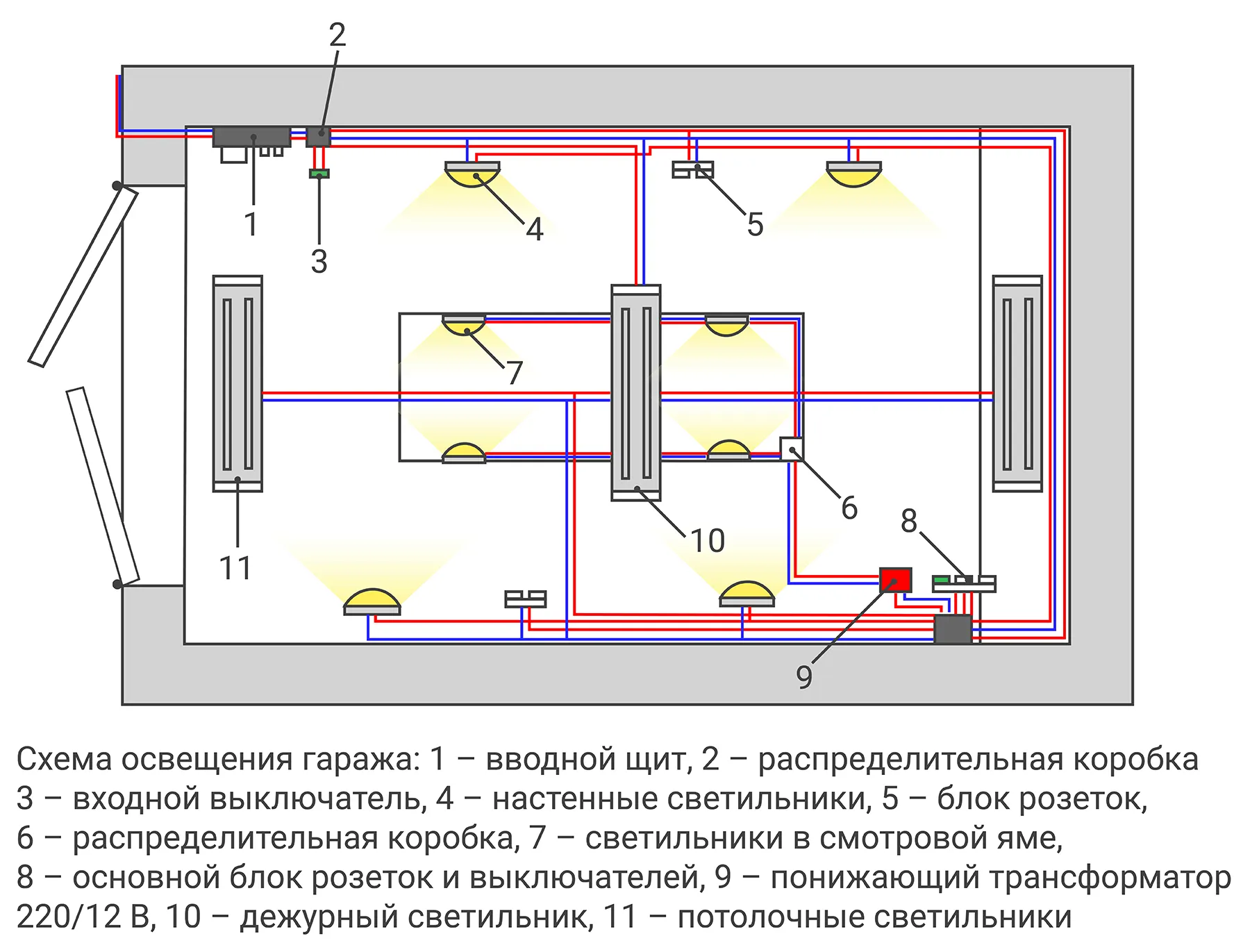

Проект размещения осветительных приборов в гараже и смотровой яме
Подготовка места
Чтобы работать было проще, а смотровая яма получилась более надежной, заранее подготовьте место.
Ход работ:
- Уберите мусор, растительность и все, что может помешать земляным работам.
- Разметьте контуры смотровой ямы. Используйте рулетку, шнур и колышки. Заложите запас по 10–15 см с каждой стороны для опалубки и отделки.
- Подготовьте место для выкопанного грунта. Его можно временно сложить рядом, если он пригодится для обратной засыпки, или сразу вывезти из гаража.
- Проверьте уровень пола. Отметьте ориентиры, чтобы избежать перекоса при рытье котлована.
- Если в гараже высокий уровень грунтовых вод, сразу определите место для установки дренажных труб.
Копка котлована

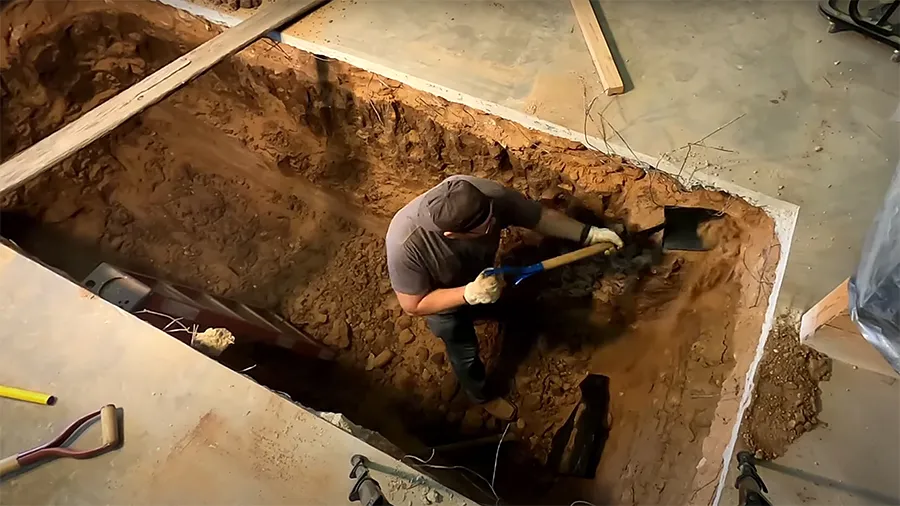

Рыть котлован под смотровую яму нужно аккуратно ― следите, чтобы стенки не обвалились стенки, а размеры не изменились.
Алгоритм действий:
- Сначала снимите лопатой верхний слой грунта (20–30 см) — это упростит дальнейшую работу.
- Ройте котлован по слоям, каждые 50 см проверяя уровнем, ровные ли получаются стенки.
- Если грунт рыхлый, установите доски или деревянные щиты для поддержки стен, чтобы земля не осыпалась.
- Заранее сделайте выемки под ступени, если яма глубокая.
Источник: Youtube | Think Build Test
Укладка дренажа
Дренажный слой защищает смотровую яму от капиллярной влаги и снижает риск скопления грунтовых вод. Он особенно важен, если грунт рыхлый или глинистый.
Как сделать дренаж участка своими руками
Узнайте большеХод работ:

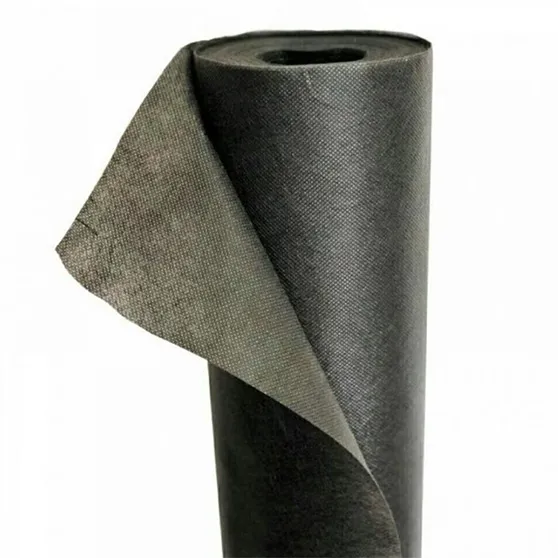

- Засыпьте дно котлована слоем песка толщиной 10–15 см и тщательно утрамбуйте. Сверху постелите геотекстиль.
- Сверху уложите 10–15 см щебня и разровняйте его.

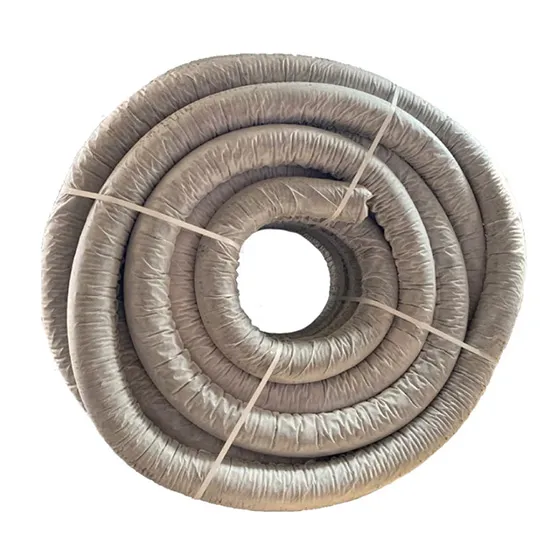

- Если уровень грунтовых вод высокий, проложите по периметру котлована перфорированные дренажные трубы. Выведите их в дренажный колодец или систему ливневой канализации за пределами гаража.

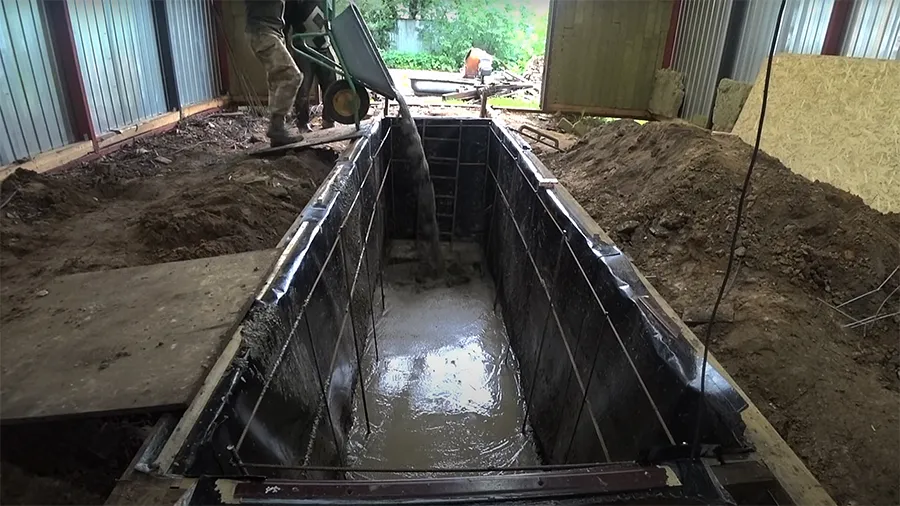

Заливка основания
Бетонное основание будет служить надежным полом смотровой ямы и дополнительно укрепит конструкцию.
Ход работ:
- При необходимости по периметру ямы установите опалубку из фанеры или досок. Она нужна, например, когда дно траншеи неровное, особенно если вы заливаете пол до стен.
- Уложите арматурную сетку с помощью фиксаторов для арматуры.
- Приготовьте бетонную смесь из цемента, песка и щебня, залейте пол слоем в 10–15 см.
- Разровняйте поверхность и оставьте бетон на 7–10 дней для набора прочности.
Чтобы бетонное основание не потрескалось, нужно уложить армирующую сетку и нарезать болгаркой с алмазным диском или расшивкой усадочные швы через каждые 1,5–2 м.
Источник: YouTube | Тот Самый Металокоп

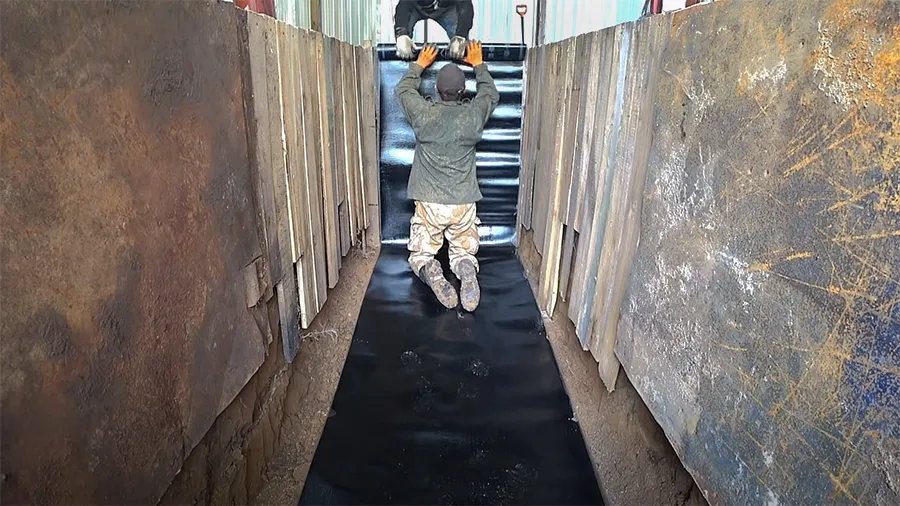

Гидроизоляция
Стены и дно смотровой ямы нужно защитить от грунтовых вод и конденсата. Без гидроизоляции они быстро начнут впитывать влагу, что приведет к сырости, трещинам и возможному разрушению. Важно обеспечить непрерывный водонепроницаемый контур ― обработать все поверхности и герметизировать стыки.
Источник: YouTube | Тот Самый Металокоп
Варианты гидроизоляции:

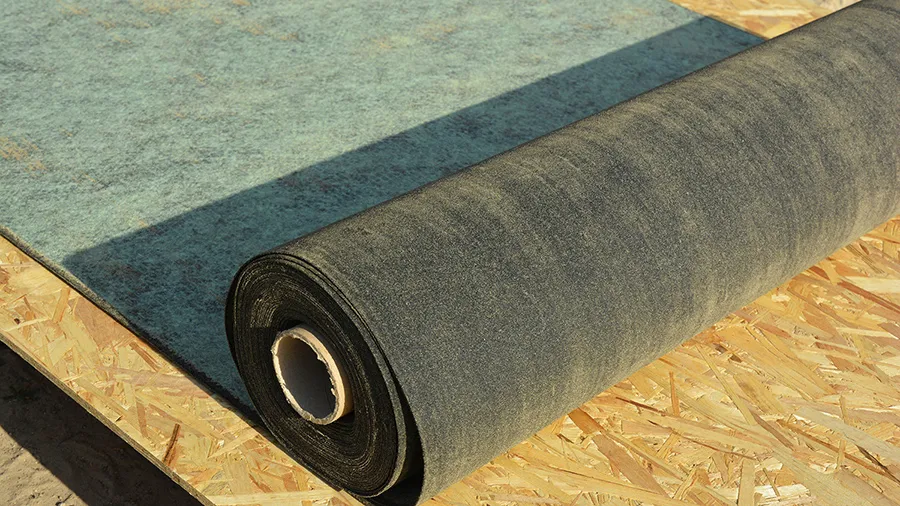

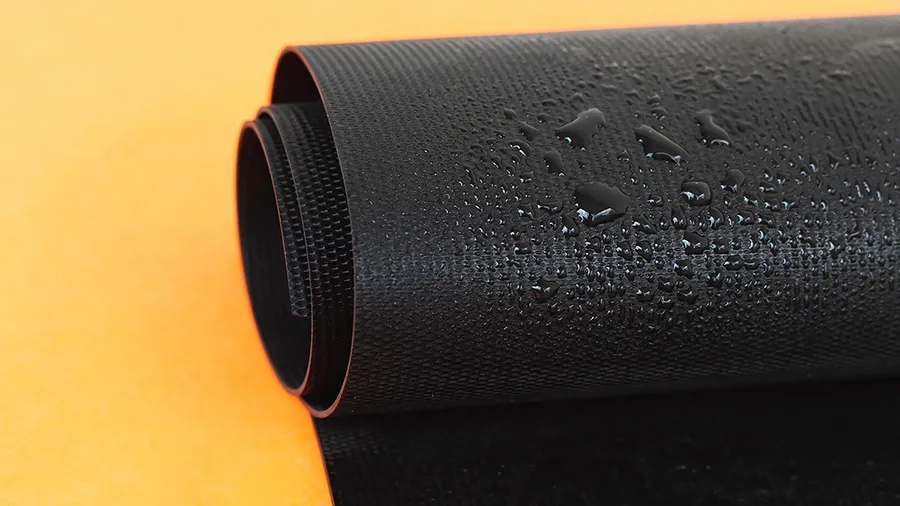

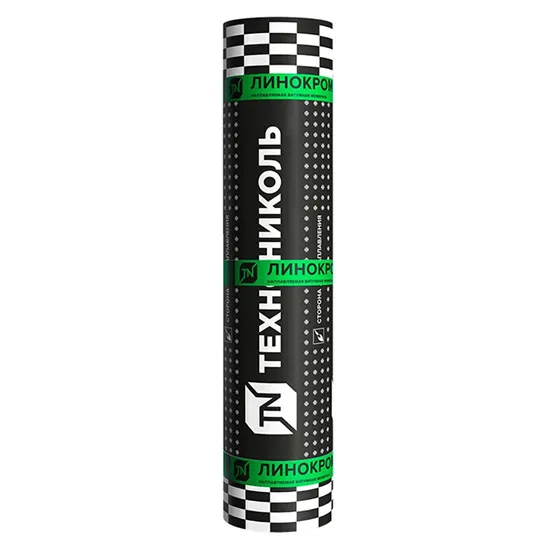

- Рулонная. К этому типу относятся рубероид и специальные мембраны. Материалы хорошо защищают даже при сильном давлении.

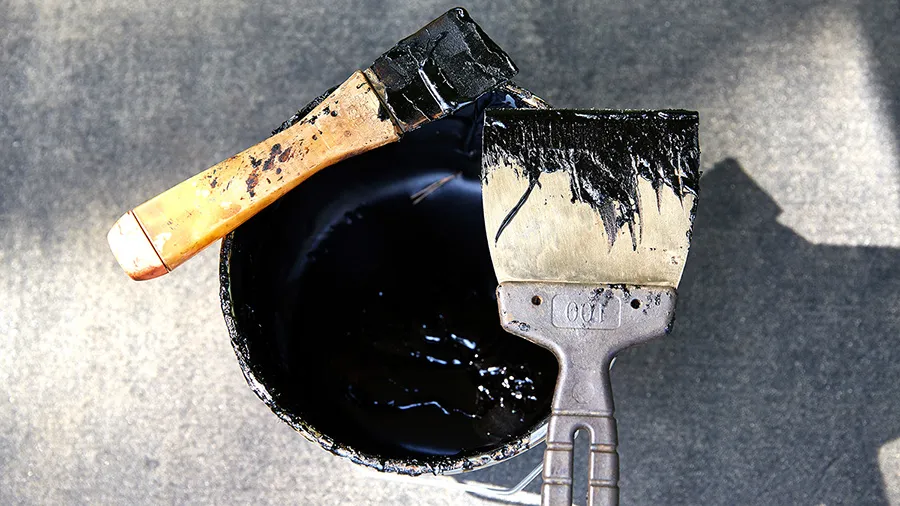

- Обмазочная. К этой категории относятся битумные мастики, полимерные составы и жидкую резину. Вариант эффективен против капиллярной влаги и конденсата, но не защитит от сильного напора воды. При высоком УГВ его часто комбинируют с рулонными материалами.

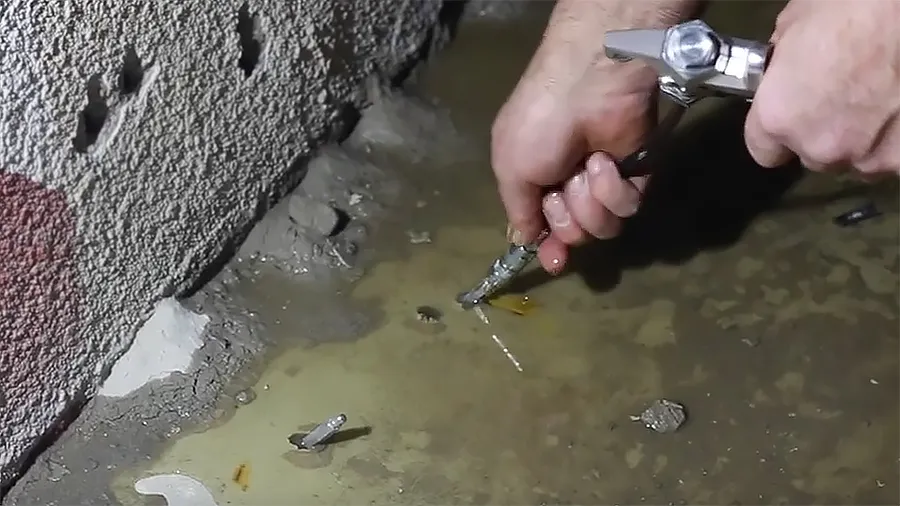

- Инъекционная. Применяют при повышенном уровне подземных вод или для проблемных грунтов, часто для ремонта уже существующих течей или в качестве дополнительной защиты в особо сложных условиях. Специальный состав вводят в трещины и швы на стене под давлением, чтобы заполнить микропоры и создать водонепроницаемый барьер.
Для лучшей защиты делают два слоя гидроизоляции: наружный и внутренний. На этапе земляных работ на дно котлована укладывают рулонную гидроизоляцию с нахлестом и обязательно поднимают вверх по стенам.
После возведения стен и заливки пола, но до финишной отделки поверхности покрывают обмазочной гидроизоляцией. Ее нужно наносить широкой кистью или валиком на сухое основание в 2–3 слоя, просушивая каждый.
Гидроизоляцию (особенно рулонную) важно уберечь от механических повреждений при дальнейших работах. Для этого можно использовать экструдированный пенополистирол или специальные защитные мембраны.
Возведение стен
Стены смотровой ямы должны быть прочными и влагостойкими, чтобы выдерживать давление грунта и не разрушаться со временем. Правильный выбор материала особенно важен при высоком уровне грунтовых вод.

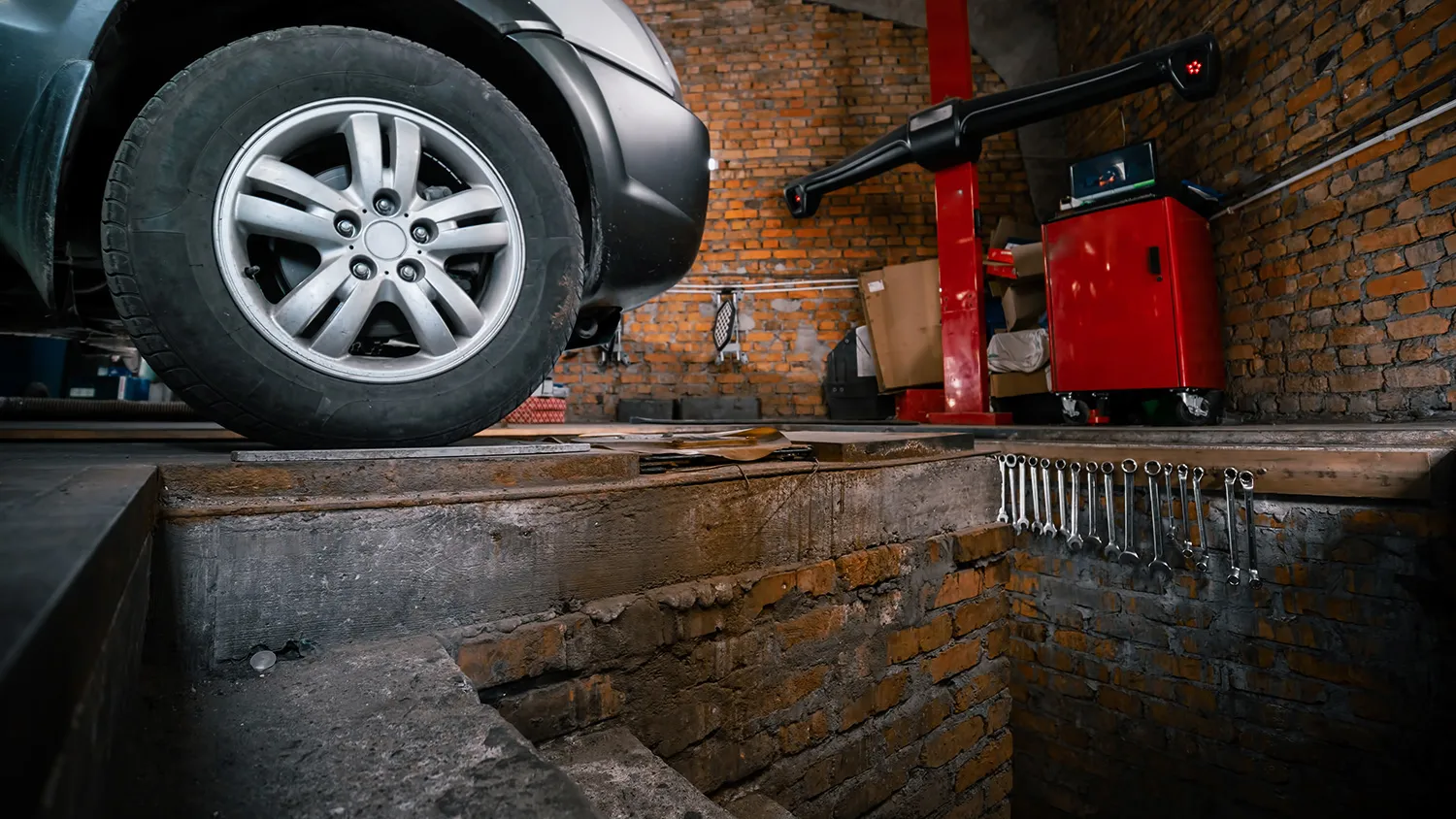

Полнотелый кирпич — классический вариант для смотровой ямы. Он прочный, долговечный и позволяет добиться ровной поверхности.
Чтобы сделать стены смотровой ямы из кирпича:
- Подготовьте раствор из цемента и песка в пропорции 1:3. Добавьте воду для нужной консистенции (обычно около 0,5 части).
- Уложите первый ряд кирпича насухо для проверки размеров, затем начните кладку с углов.
- Кладите ряды с так, чтобы швы верхнего ряда не совпадали со швами нижнего, а приходились на середину кирпича. Проверяйте уровнем вертикали и горизонтали.
- Дайте раствору высохнуть перед дальнейшими работами. В среднем на это нужно 3–5 дней.
Другой подходящий вариант — монолитные стены из бетона. Получаются максимально прочными и герметичными. Техника их возведения отличается:
- Установите опалубку из досок или фанеры, укрепив ее подпорками.
- Смонтируйте армирующий каркас из прутьев диаметром 8–10 мм с шагом 20–30 см и перевяжите его горизонтальными хлыстами арматуры с помощью вязальной проволоки.
- Залейте бетон. Уплотняйте его вибратором, чтобы избежать пустот.
- Дождитесь схватывания (минимум 7 дней) и снимите опалубку.
Еще один подходящий материал — керамзитобетонные блоки. Они легкие, прочные, обеспечивают хорошую звуко- и теплоизоляцию. Их укладывают по тому же принципу, что и кирпичи, только вместо раствора из цемента и песка можно использовать специальный клей для блоков. После завершения кладки яму оставляют на 2–3 дня, чтобы скрепляющий состав застыл и набрал прочность.
Простой и удобный вариант для небольших смотровых ям без высокой нагрузки на стены — готовые формы. Их делают из армированного пластика, устойчивого к влаге и химии, и выпускают в популярных стандартных размерах.
Установить их несложно:
- Опустите форму в подготовленный котлован.
- Выровняйте по уровню и зафиксируйте распорками.
- Заделайте пустоты между стенками формы и грунтом цементно-песчаной смесью.
- Проверьте ровность и прочность конструкции перед использованием.
В качестве финишной отделки можно нанести влагостойкую штукатурку или краску. Как вариант ― облицевать стены керамической плиткой. Это не только улучшит внешний вид ямы, но также упростит уборку и дополнительно защитит поверхности от влаги и химических веществ.
Вентиляция
Смотровая яма в гараже без вентиляции быстро накапливает влагу и выхлопные газы. Из-за этого могут появиться неприятный запах, плесень или ржавчина на металле. Чтобы избежать этих проблем, важно продумать систему воздухообмена на этапе строительства.
Как подготовить гараж, чтобы сделать в нем мастерскую или склад
Узнайте большеСамый простой способ — установить две трубы: приточную, которая опускается почти до дна (примерно на 10–20 см от пола), и вытяжную под потолком на противоположной стене. Разница в высоте и температуре создает тягу, которая проветривает яму.

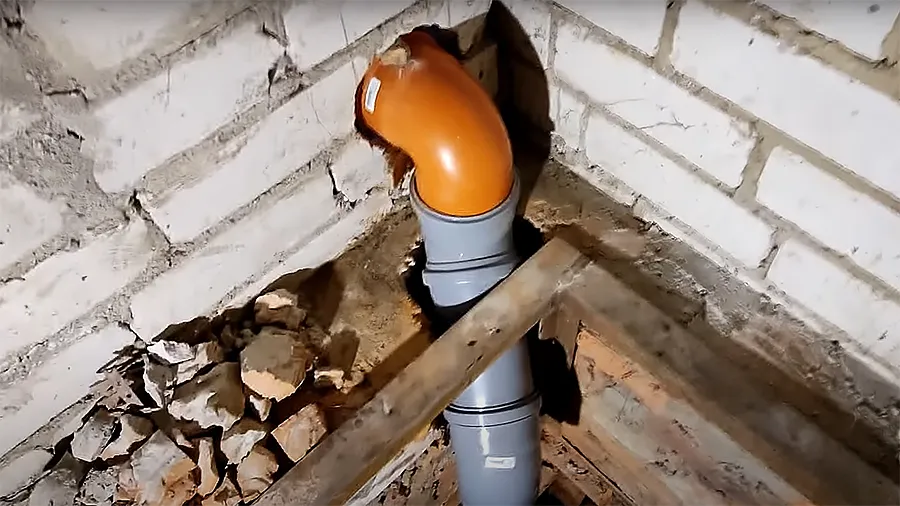

Самодельная естественная вентиляция. Источник: YouTube | Типичный Мужик
Принудительная вентиляция подходит для длинных ям и гаражей без окон. В систему добавляют вытяжной вентилятор, желательно влаго- и взрывозащищенный, который выводит загрязненный воздух наружу.
Комбинированная вентиляция сочетает оба варианта: естественная работает постоянно, а вентилятор ― при повышенной влажности или во время ремонта. Можно установить датчики влажности, углекислого газа или метановых паров, которые будут сами включать прибор при необходимости.
В крышке смотровой ямы также предусмотрите вентиляционные решетки, чтобы воздухообмен был постоянным.
Освещение
Для безопасной работы смотровая яма должна быть хорошо освещена. Используют встраиваемые или накладные светильники, устойчивые к влаге и пыли. Оптимальный вариант ― светодиодные модели с защитой IP65 и выше.

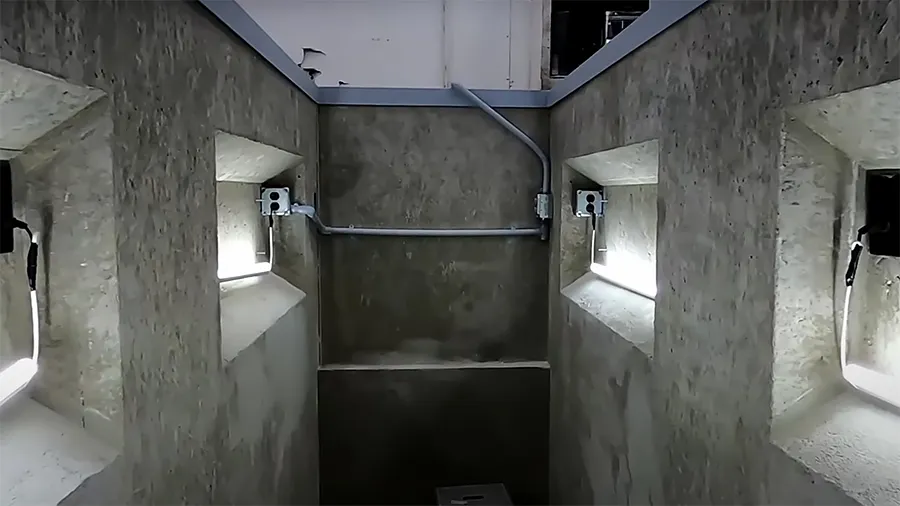

Светильники лучше размещать на боковых стенках на высоте 30–50 см от пола с шагом 1–1,5 м. Это даст равномерное освещение по всей длине смотровой ямы, а теней будет меньше. Берите лампочки с нейтральным белым свечением (4000–4500 К) — оно не искажает цвет деталей.
Для питания желательно вывести отдельную линию с УЗО. Розетки и выключатели лучше установить вне ямы, чтобы избежать попадания в них влаги.
Для максимальной безопасности лучше использовать светильники, работающие от пониженного напряжения (12 В или 24 В). Для этого понадобится понижающий трансформатор, установленный вне ямы. Так вы исключите риск поражения током, если произойдет аварийная ситуация.
Как сделать освещение в гараже своими руками
Узнайте большеПравила безопасности при работе в смотровой яме
В небольшом пространстве скапливаются выхлопные газы, пары топлива и влага, что увеличивает риск отравления или травм.
Чтобы находиться в смотровой яме и быть в безопасности, соблюдайте простые правила:
- Перед началом любых работ убедитесь в исправности освещения и вентиляции.
- Проветрите гараж. Включите вентиляцию или откройте ворота для притока свежего воздуха. Это особенно важно, если вы собираетесь контактировать с химическими веществами или запускать двигатель автомобиля.
- Не храните в яме легковоспламеняющиеся жидкости, чтобы исключить случайное возгорание.

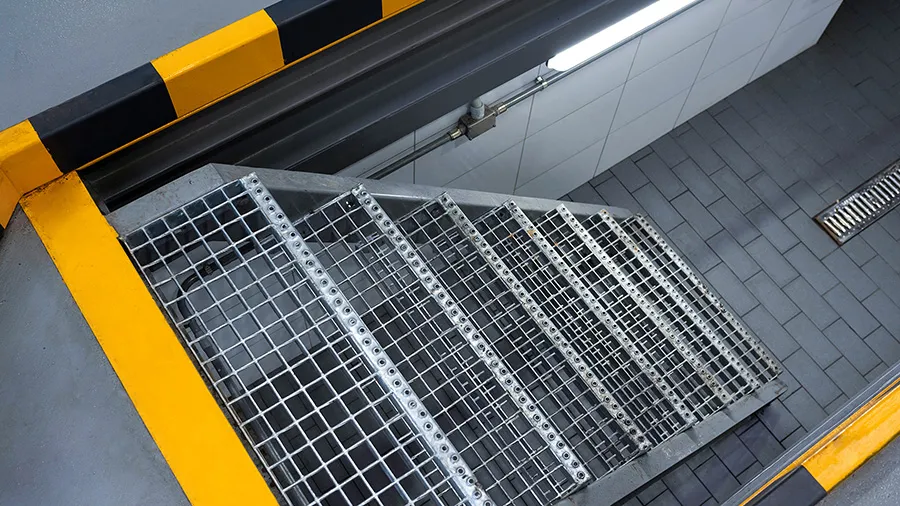

- Установите лестницу или ступени по короткой стене ямы. Вход и выход должны быть удобными и нескользкими.
- Закрывайте траншею крышкой или настилом, если не используете ее длительное время.
- При работе с тормозной жидкостью, антифризом, растворителями и другой химией надевайте перчатки, защитные очки и респиратор. Обеспечьте хорошую вентиляцию.
- Держите в гараже работающий огнетушитель и базовую аптечку.
Часто задаваемые вопросы
Какой бетон лучше использовать для стен смотровой ямы?
Как сделать крышку для смотровой ямы?
Можно ли утеплить смотровую яму?
Как защитить смотровую яму от подтопления?
Можно ли сделать смотровую яму в уже построенном гараже?
Как ухаживать за смотровой ямой?
Резюме
Смотровая яма в гараже — удобное решение для тех, кто обслуживает автомобиль самостоятельно. Она позволяет осматривать днище, заменять масло и проводить мелкий ремонт без подъемника.
Чтобы конструкция получилась надежной и долговечной, важно правильно рассчитать размеры, выбрать материалы для стен, продумать гидроизоляцию, вентиляцию и освещение. Сначала нужно сделать проект, затем приступать к основным работам: копке котлована, заливке пола бетоном, отделке стен и т. д.
После обустройства смотровой ямы не забывайте о технике безопасности. Перед работой проверяйте исправность вентиляции и освещения, проветривайте, используйте средства индивидуальной защиты.
