Система дренирования участка необходима, чтобы удалять с него лишнюю воду, отводить ее от фундамента и огорода. Но без защиты щебень в траншеях быстро забивается илом и посторонними частицами. Чтобы это предотвратить, при обустройстве системы каналы укрывают специальным синтетическим материалом. В статье расскажем про геотекстиль для дренажа: какие использовать варианты по плотности и как правильно выбрать полотно, чтобы водоотвод работал без ремонта много лет.

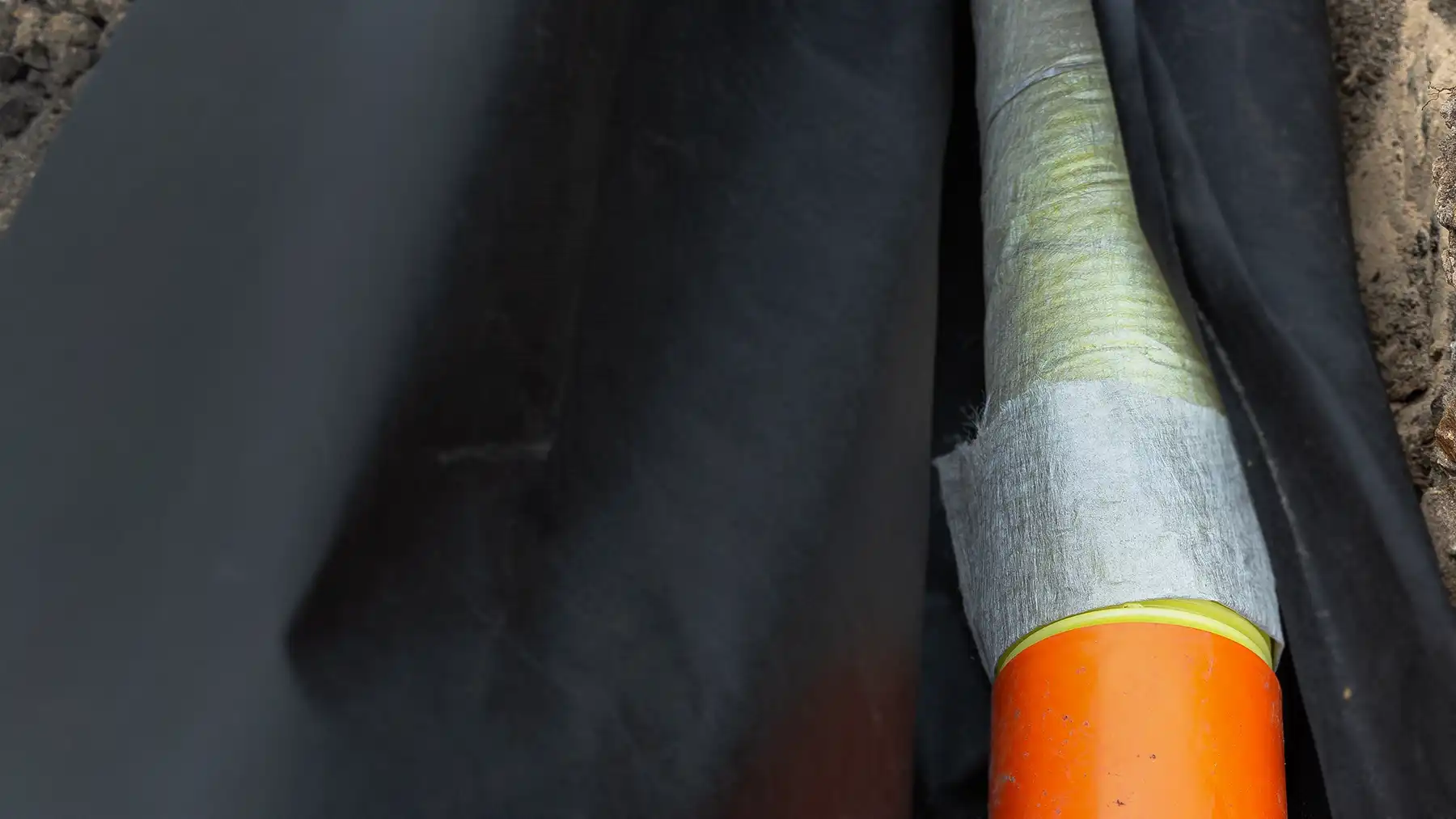

Зачем нужен геотекстиль для дренажа

Геотекстиль — это синтетическое полотно из полипропиленовых или полиэфирных волокон, которое находит применение в разных областях: от строительства до обустройства сада и огорода. Используют его в том числе при монтаже дренажных систем. Материал хорошо пропускает воду, но задерживает частицы грунта, песка и ила. Благодаря этому он разделяет слои щебня и земли, защищает дренажную трубу от засорения и не дает щебеночной подушке потерять фильтрующие свойства — вода не будет застаиваться.

Еще одна функция геотекстиля — сдерживание роста растений в месте укладки дренажа. Прочный материал препятствует прорастанию корней из земли. Благодаря перечисленным свойствам его используют практически во всех системах внешнего водоотведения: от кольцевого дренажа вокруг фундамента до подготовки площадок под грядки или клумбы.

Виды геотекстиля

Геоматериал бывает нескольких разновидностей, и каждый различается по плотности, размеру пор и способности пропускать воду. Именно эти параметры и определяют правила подбора геотекстиля для дренажа и его роль.

По способу изготовления

По технологии производства выделяют два основных типа геотекстиля: тканый и нетканый.

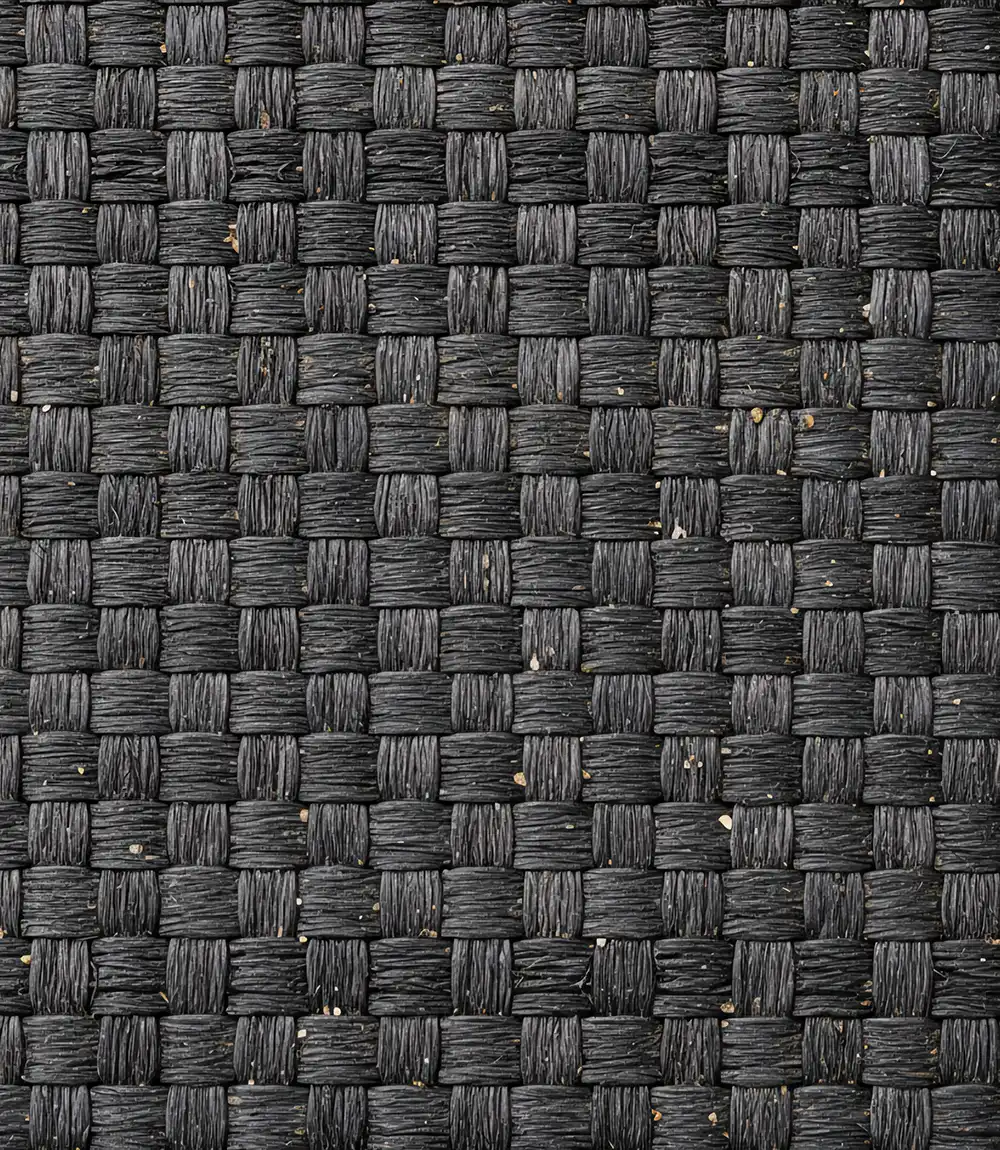

Тканый — это материал, который делают на ткацких станках. Нити переплетают между собой, как в обычной ткани — отсюда такое название. Полотно похоже на плотную мешковину, держит высокую нагрузку на разрыв, но плохо фильтрует воду. По этой причине тканый вид геотекстиля для дренажа совершенно не подходит. Его используют для армирования дорог, укрепления и разделения слоев под нагрузкой.

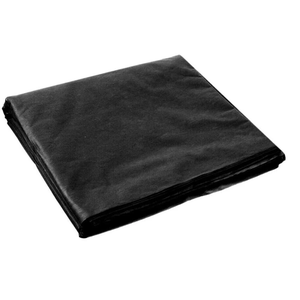

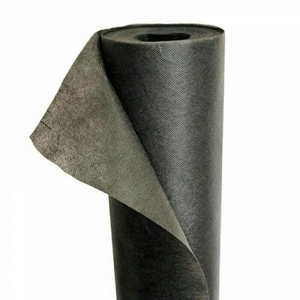

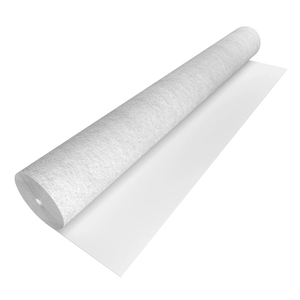

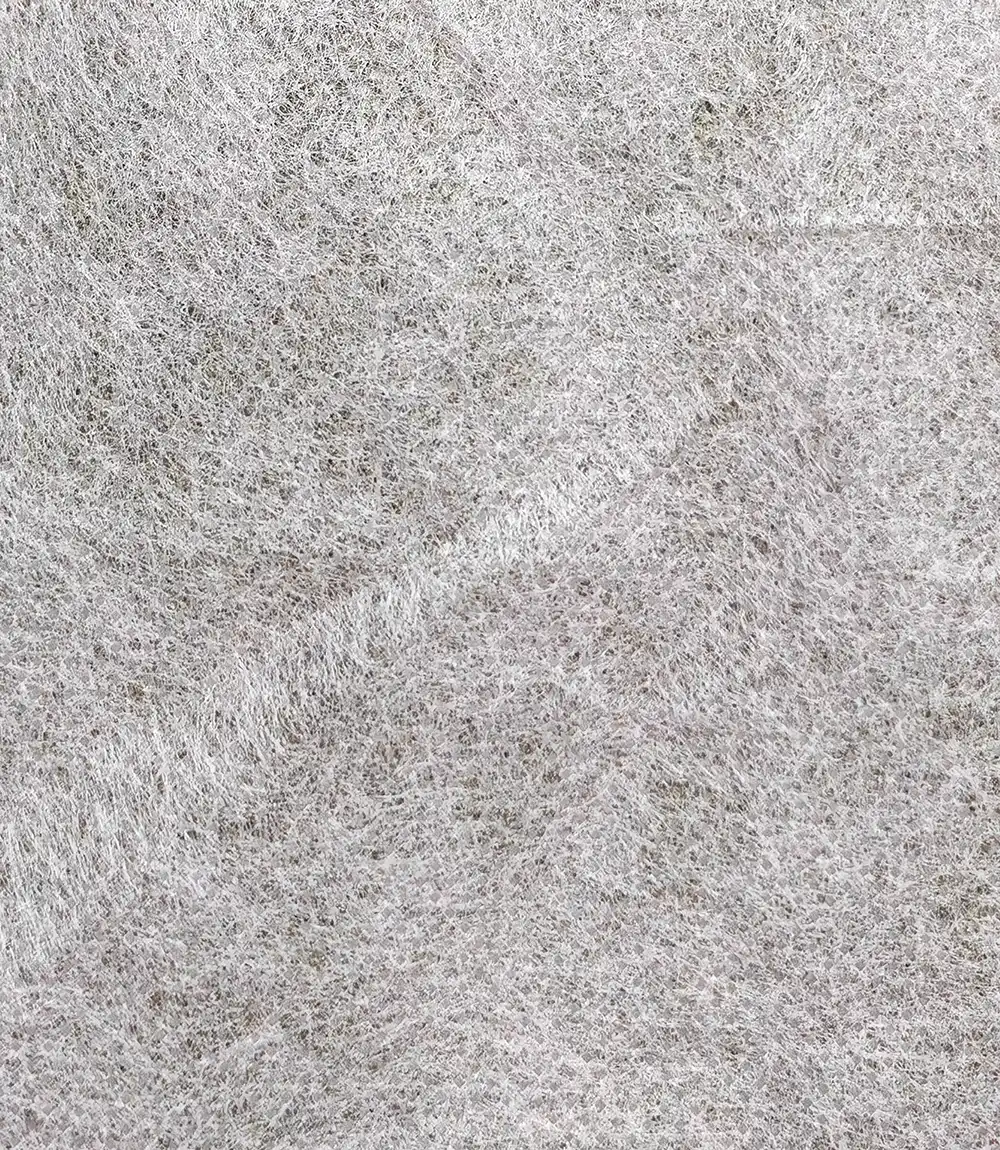

Нетканый тип получают из бесконечных нитей (мононити) или коротких обрезков волокон (штапеля). Их укладывают в сплошной пушистый слой, после чего соединяют одним из способов, от которого происходит название геополотна:

• Иглопробивной геотекстиль. Слой материала обрабатывают специальными станками с зазубренными иглами, которые двигаются вверх-вниз, пронизывая и запутывая волокна между собой. По структуре похож на плотный войлок, отлично пропускает воду в разных направлениях и задерживает частицы грунта. Этот подвид геотекстиля — оптимальный выбор для дренажа.
• Термоскрепленная геоткань. Производят нагревом волокон, которые проходят через горячие валы (каландры), подплавляются, в результате чего сжимаются и склеиваются. При этом воздушные пустоты между ними превращаются в стабильные микроскопические каналы (поры). Такое полотно прочнее на разрыв, но хуже пропускает воду в поперечном направлении, чем иглопробивной подвид, а еще быстрее заиливается. Его применяют там, где дренаж испытывает высокие нагрузки, например под парковками или подъездными дорогами.

По материалу

По составу волокон геотекстиль делят на три вида:

• Полиэфирный. Отличается высокой прочностью на растяжение и хорошо переносит перепады температуры. Из полиэфира делают преимущественно иглопробивной геотекстиль. Это эффективный вариант для дренажа на участках с повышенной механической нагрузкой.
• Полипропиленовый. Устойчив к влаге, агрессивным веществам в грунте и не подвержен гниению. Его чаще всего используют как основу термоскрепленного полотна.
• Смесовый. Изготавливают из комбинации полипропиленовых и полиэфирных волокон, сочетает достоинства обоих материалов. Подходит, когда нужен баланс прочности, долговечности и стоимости.

Какой геотекстиль выбрать для дренажа

Плотность и тип полотна подбирают под задачу и грунт — от этого зависит, как долго прослужит вся система. Разберем основные сценарии и критерии выбора по каждому из них.

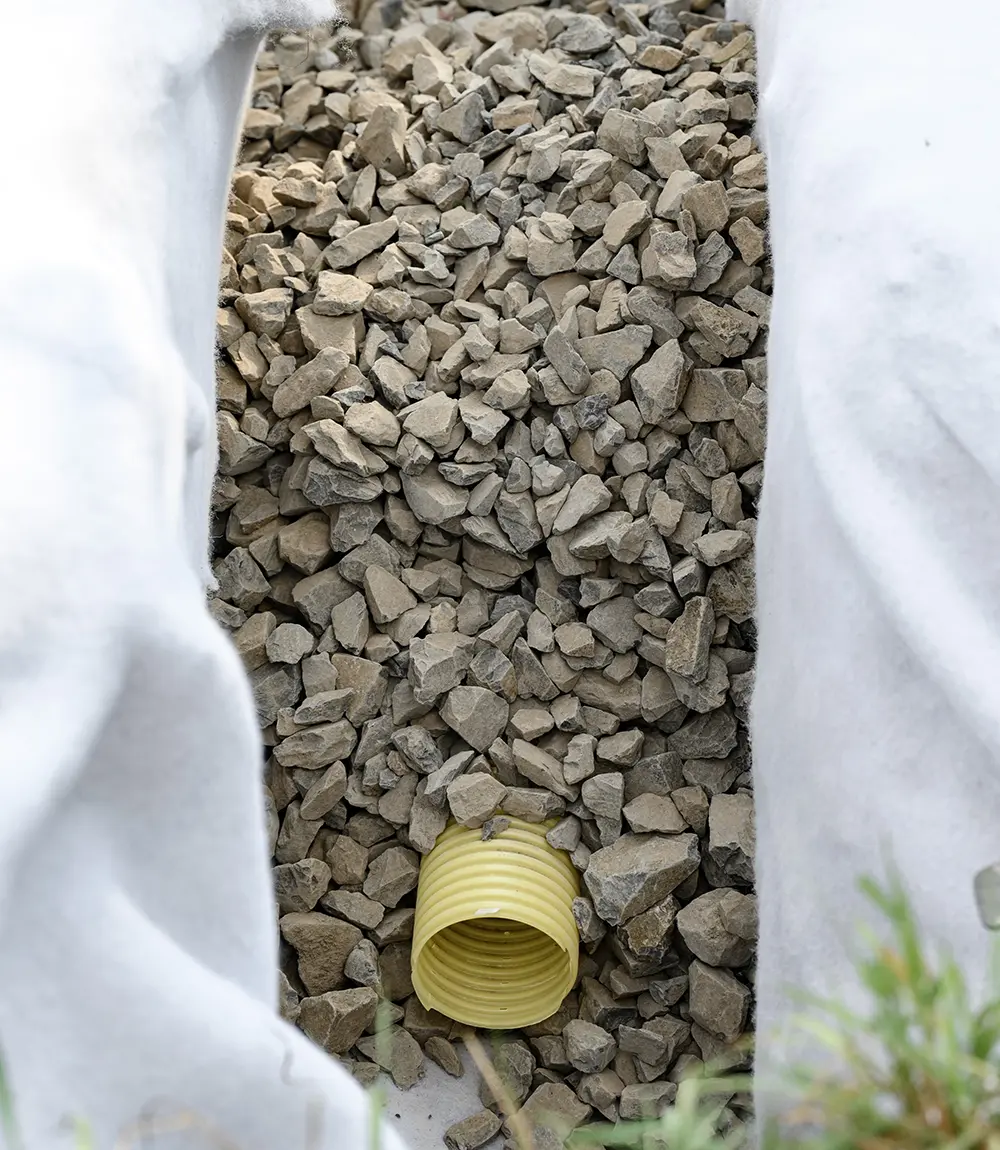

Для классической дренажной системы участка лучше всего использовать иглопробивной геотекстиль плотностью 150–200 г/м². Им застилают дно траншеи, в которую укладывают трубу и щебень. Оставшимися сверху краями полотна получившуюся систему закрывают, как конверт. Такой слой не дает камням и земле смешаться и сохраняет фильтрацию на весь срок службы. На сложных грунтах геотекстилем дополнительно оборачивают еще и дренажную трубу, чтобы усилить защиту от заиливания.

Правила выбора плотности и способа укладки геотекстиля для других задач при обустройстве дренажных систем на участке:

• Дренаж для парковки и зон с высокой нагрузкой. Для тяжелой техники выбирают плотный вариант — от 200 до 500 г/м². Материал кладут в два слоя, под щебень и поверх него, с нахлестом между полосами. Плотная ткань равномерно распределяет нагрузку и не дает камням продавливаться в грунт.
• Дренажная система под грядки. Для защиты от сорняков и быстрого отвода лишней воды после полива достаточно легкого нетканого полотна плотностью 100–150 г/м². Садовый геотекстиль расстилают по земле, присыпают щебнем или керамзитом, а сверху организуют саму грядку. Ткань пропускает жидкость и воздух, но не позволяет прорастать сорнякам.
• Дренирование пруда. Плотность здесь нужна выше — 200–350 г/м², часто в два слоя. Геоткань застилают по дну и стенкам котлована перед монтажом пленки. Такой слой защищает гидроизоляцию от корней и острых камней на дне пруда.
• Дренаж фундамента. Для системы вокруг основания хватит геотекстиля плотностью 150–200 г/м². Для армирования на слабой почве под тяжелым зданием берут более плотный материал 300–600 г/м². Он эффективно отводит влагу от бетона и защищает его от деформаций.

Тип грунта тоже влияет на выбор плотности геотекстиля для дренажа:

• Песок. Он и так хорошо пропускает воду, поэтому хватит плотности 100–150 г/м². Полотно раскладывают одним слоем прямо на выровненную площадку под дренаж без большого запаса на нахлест. Здесь материал работает в основном как разделитель между песком и щебнем.
• Супесь. Для нее хватает среднего показателя, около 150 г/м². Полотно расстилают на подготовленное основание и присыпают щебнем сверху. Это обеспечивает стабильную фильтрацию без риска заиливания.
• Суглинок. Из-за более мелких частиц в составе почвы берут геотекстиль 150–200 г/м². Плотная структура задерживает частицы грунта и пропускает воду дальше в дренаж.
• Глина. Плотная и влажная почва требует геотекстиля 200 г/м² с хорошим коэффициентом фильтрации. Его для надежности используют и для траншеи, и трубы. Без этого система быстро заилится из-за мелкой глинистой фракции.
• Торфяной и слабый грунт. Здесь нужна плотность материала 200 г/м² и выше, часто вместе с армирующим тканым слоем. Их кладут друг на друга: тканое снизу, нетканое сверху, и фиксируют скобами. Такое сочетание держит форму траншеи и не дает ей проседать под давлением подвижной земли.

Для наглядности — сводная таблица по плотности геотекстиля для разных сценариев и типов грунта:

Если сценарий и тип грунта указывают на разный геотекстиль, определяйте надежность следующим образом: вид берите по грунту, а степень плотности — по назначению дренажа.

Как рассчитать количество геотекстиля

Расчет зависит от того, оборачивают ли полотном дренажную траншею или укладывают материал плоским слоем. В обоих случаях сначала нужно рассчитать требуемую ширину геоткани, а затем — количество ее погонных метров.

Расчет для объемных дренажных систем

Первым шагом вычислите параметры траншеи, в которую поместите трубу и щебень. Измерьте ее глубину, ширину дна и «крышки». Отталкиваясь от этих значений, подберите ширину геотекстиля по следующей формуле:

(Глубина траншеи под дренаж × 2) + ширина дна + ширина «крышки» + 30 см на нахлест

Пример: глубина траншеи 60 см, ширина дна 40 см, ширина крышки 50 см. Расчет: (60 × 2) + 40 + 50 + 30 = 240 см. Учитывая, что стандартная ширина материала варьируется от 1 до 6 метров с шагом в 0,5 или 1 метр, нам подойдет полотно шириной 2,5 м.

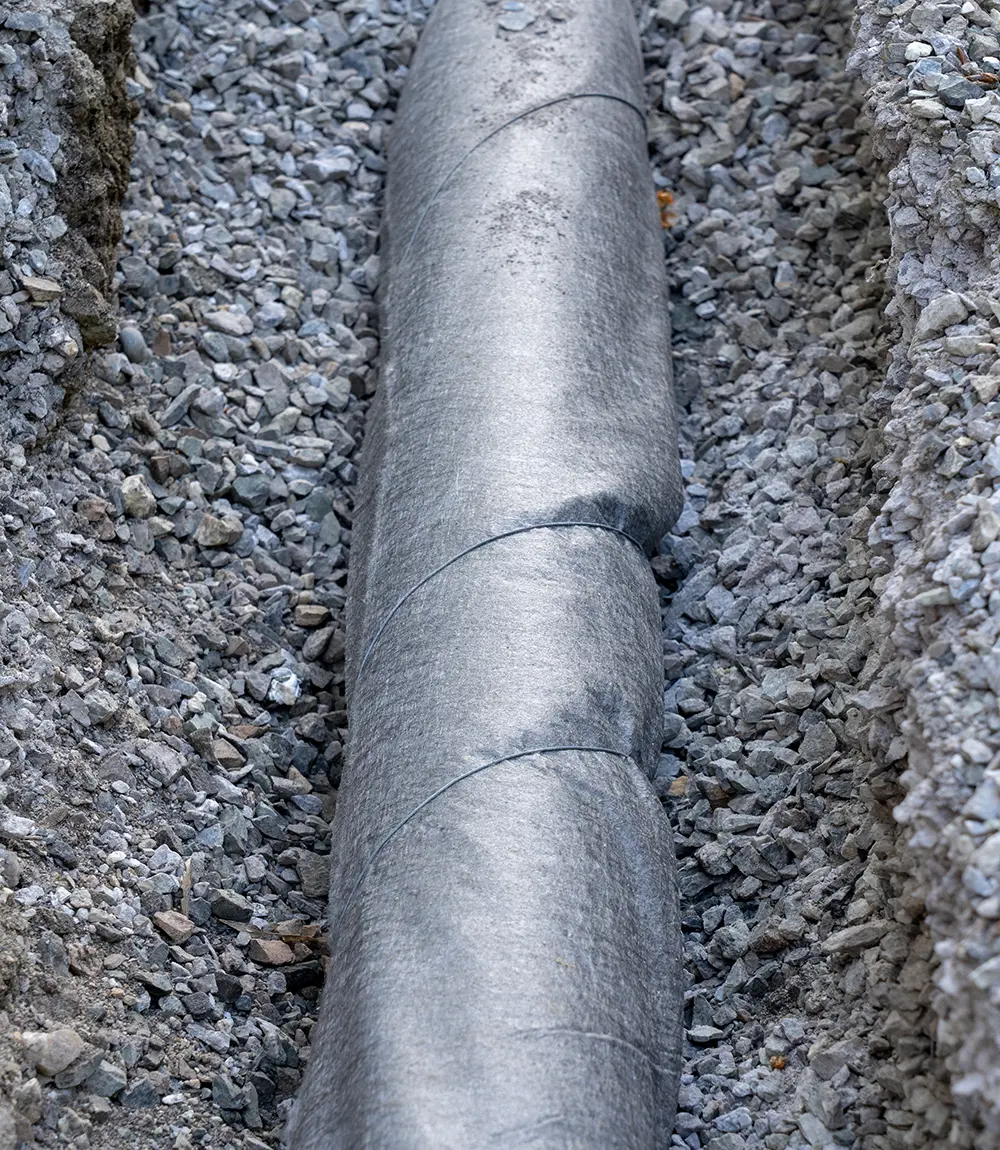

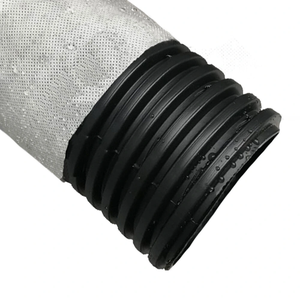

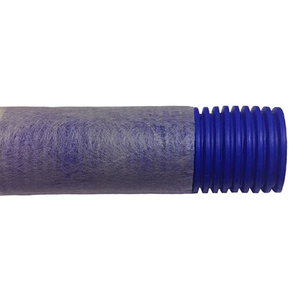

Если тканью оборачивают только трубу, ширину геотекстиля нужно считать через ее диаметр. Формула для этого случая:

Диаметр трубы × 3,14 (число Пи) + 20 см на нахлест

Так, для трубы диаметром 40 см понадобится геополотно шириной 40 × 3,14 + 20 ≈ 145,6 см. Здесь будет достаточно рулона шириной 150 см.

Количество погонных метров для любого из случаев зависит от длины траншеи или трубы под дренаж. Если это 50 м, то оптимально будет купить целый рулон именно такого метража. В этом случае материал получится уложить без соединений, что улучшит качество работы слоя.

Если же геотекстиль уже нарезан, например на полосы по 10 м, то к общему метражу добавьте нахлесты: по 30 см на стык каждого предыдущего и последующего полотна. В описанном случае мест соединений будет четыре. В таком случае вам потребуется (10 × 5) + (0,3 × 4) = 51,2 м.

Расчет для плоских поверхностей

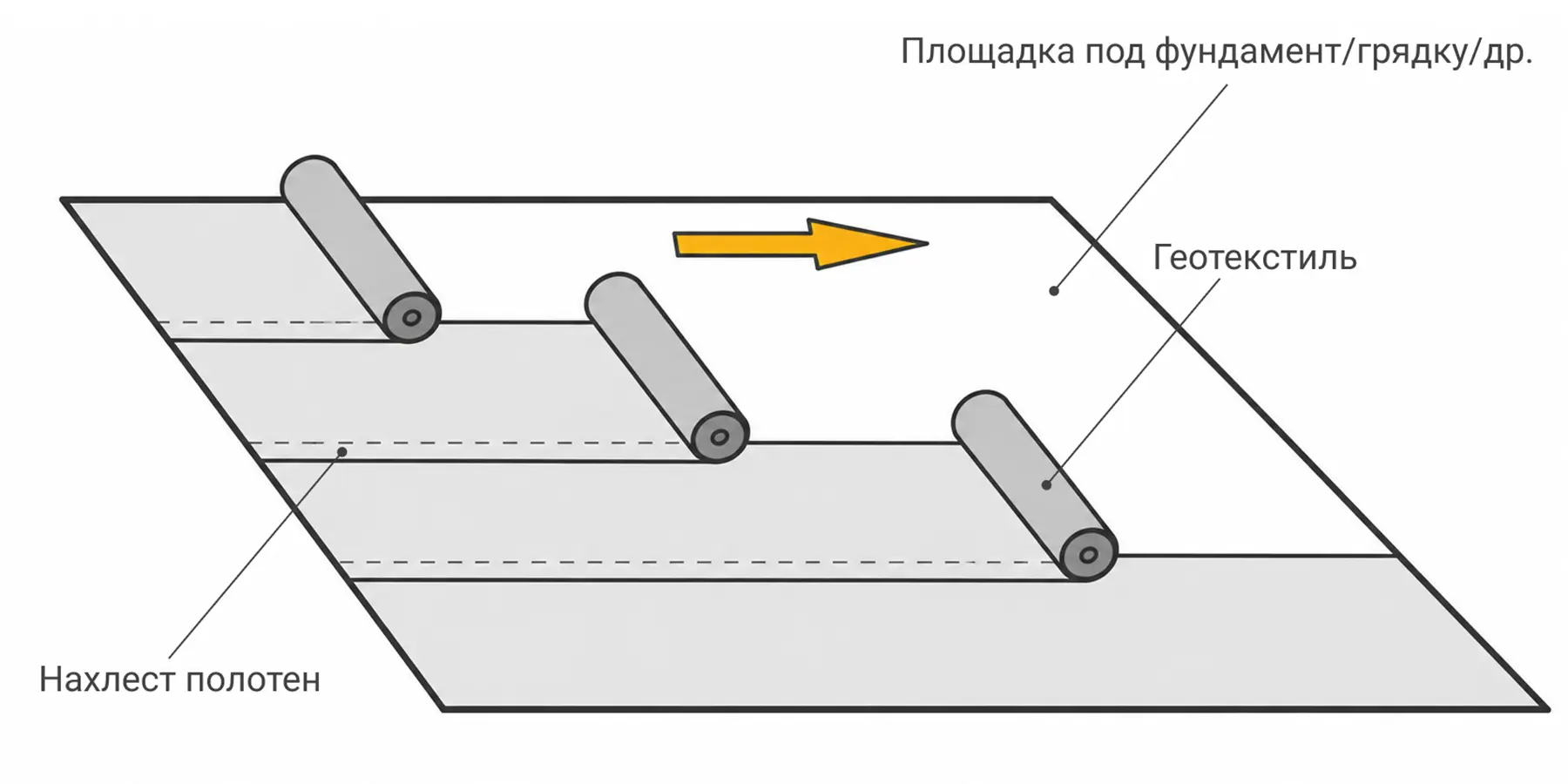

Для дренажа под ровные участки (фундамента, дорожек, отмосток, грядок) геотекстиль считают полосами. Первым делом измерьте рулеткой площадку, которую собираетесь укрыть. В случае плоских поверхностей нахлест необходим только между полотнами. На период работ от ветра по краям геотекстиль можно временно прижать камнями или другими грузами. По завершении устройства дренажа полотно по всей площади уже держит подушка (песок или щебень), то есть нахлесты по периметру включать в расчет не нужно.

Далее действуйте в такой последовательности:

1. Посчитайте, сколько полос нужно по ширине для дренажа. Для этого поделите ширину участка на полезную ширину одной полосы (это ширина рулона минус нахлест). Результат округлите вверх до целого числа.
2. Посчитайте общую длину на площадку. Для этого значение из шага 1 умножьте на длину площадки. Добавьте запас 10 % на подрезку и огрехи раскроя.
3. Посчитайте рулоны. Общую длину полотна поделите на длину одного рулона у производителя и округлите до целого числа.

Пример: площадка под фундамент 10 × 6 м, рулон шириной 2 м и длиной 25 м, нахлест 20 см. Расчет: полезная ширина полосы — 1,8 м, значит потребуется 6 / 1,8 ≈ 4 полос (округляем в большую сторону). Общая длина на площадку = 10 × 4 × 1,1 ≈ 44 м. Понадобится рулонов 44 / 25 = 1,76, округляем до 2 шт.

Как укладывать геотекстиль для дренажа

Материал лучше монтировать в сухую и безветренную погоду. На мокром грунте он хуже прилегает к траншее, а сильный ветер сдувает его еще до фиксации. Также не стоит оставлять полотно раскрытым на солнце надолго: от ультрафиолета волокна становятся более хрупкими. Засыпку щебнем и грунтом делайте в тот же день.

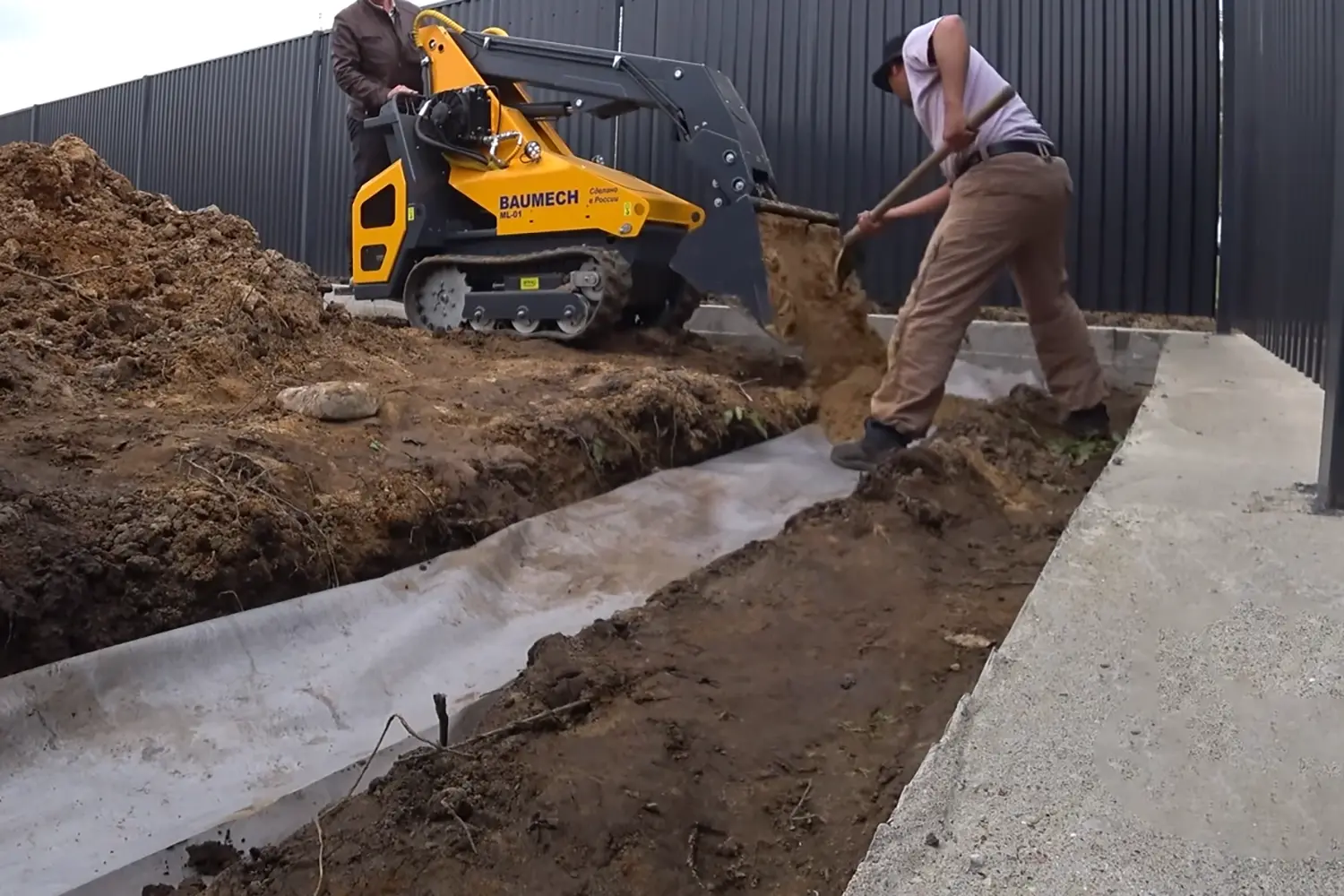

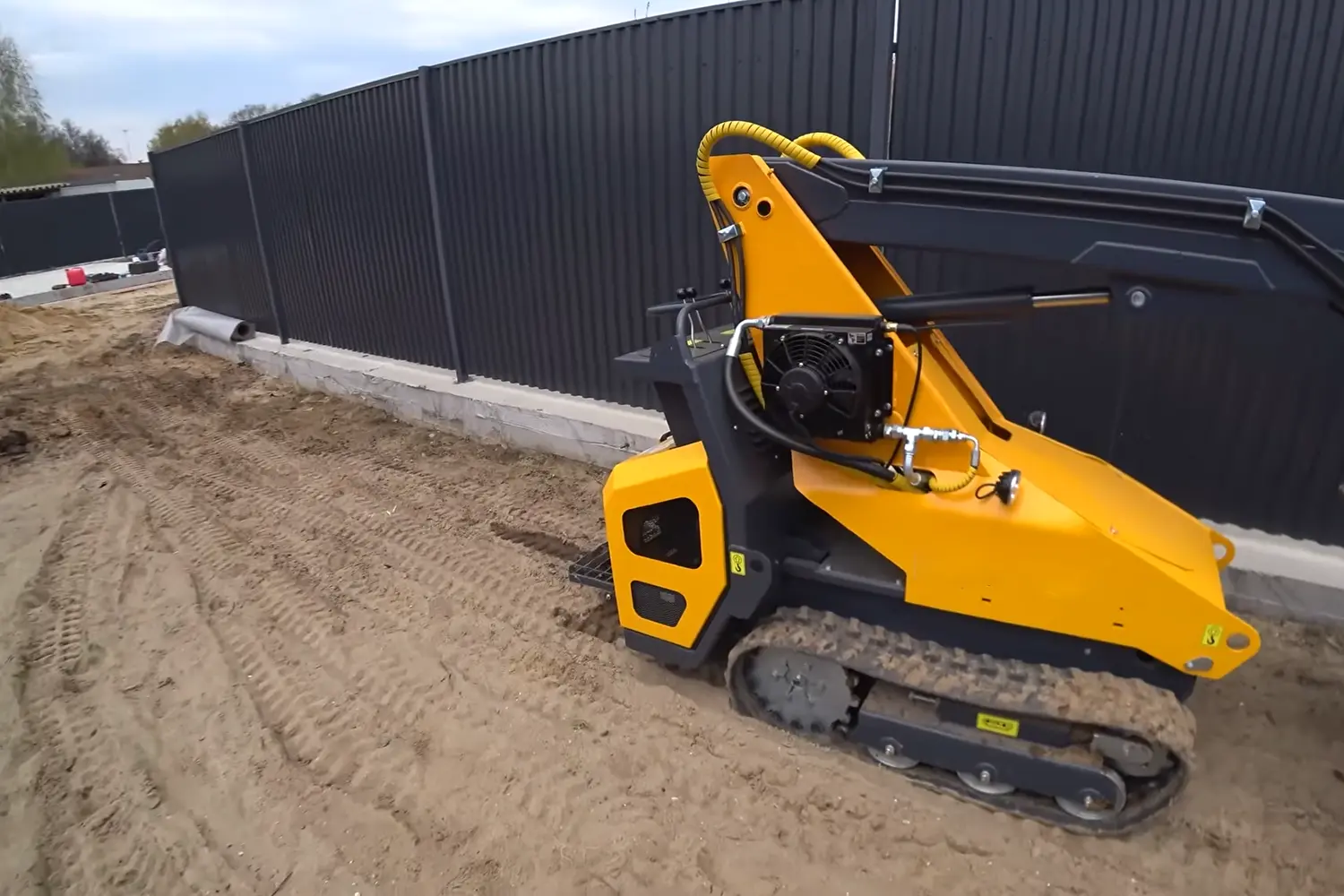

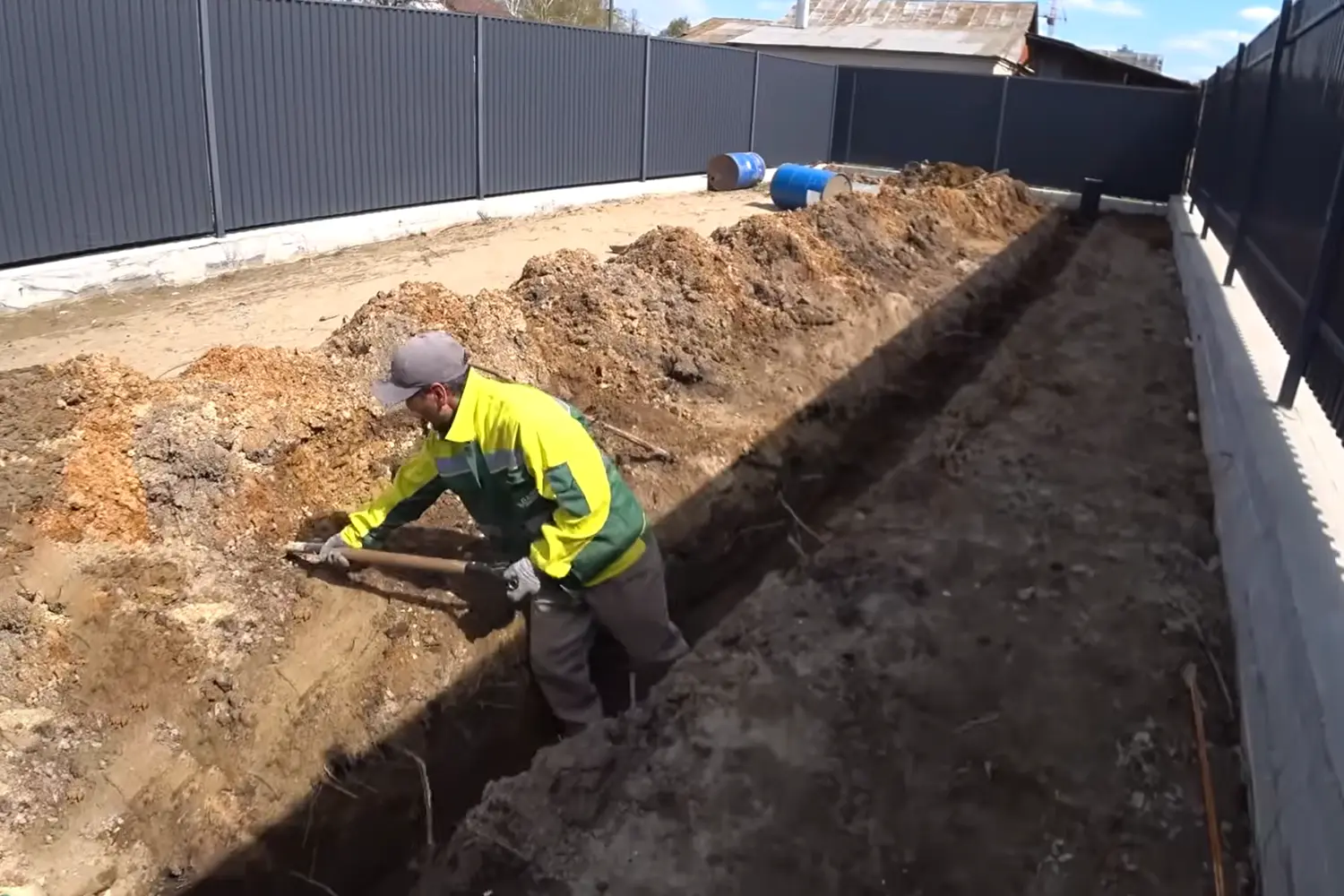

Копка траншеи — непростая задача, особенно если система дренирования на вашем участке нужна обширная. В подобных случаях можно нанять специалистов по земельным работам.

Инструменты и материалы

Для обустройства дренажа подготовьте ручные и электроинструменты:

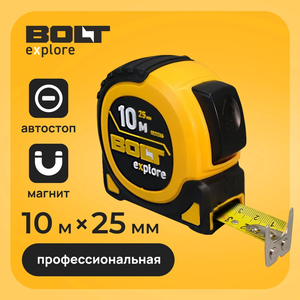

• рулетку

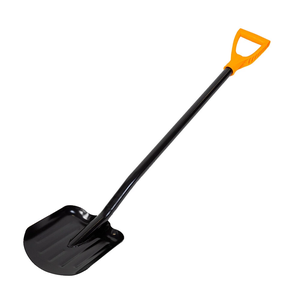

• штыковую и совковую лопату

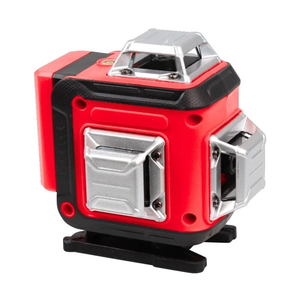

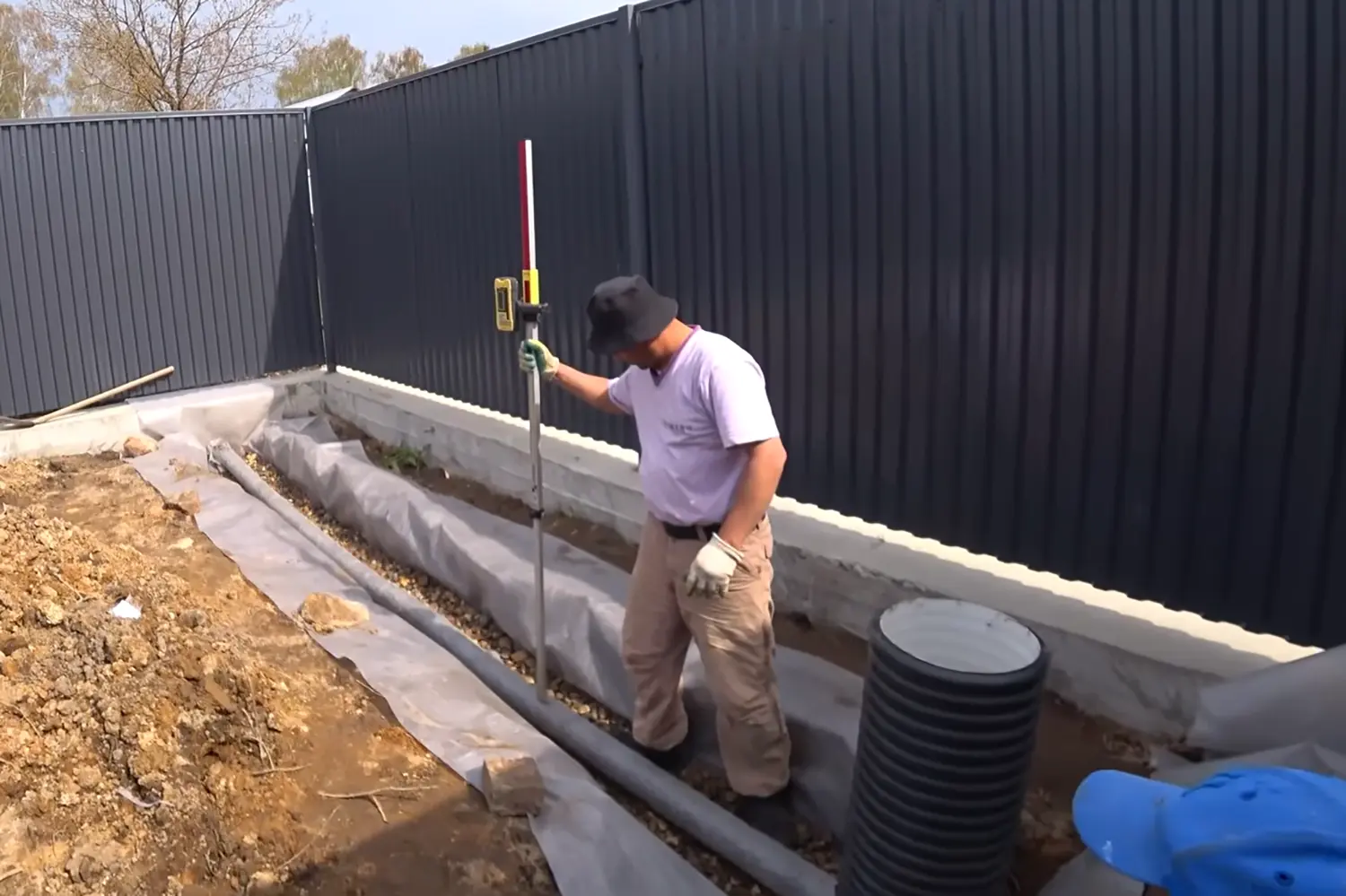

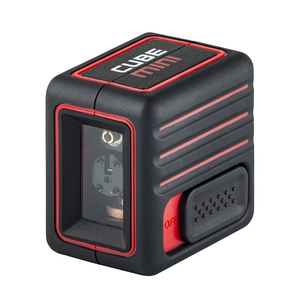

• лазерный уровень (нивелир)
• грабли

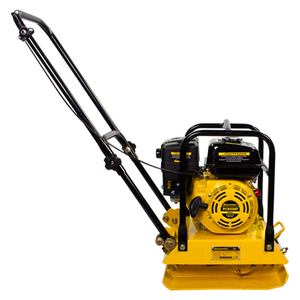

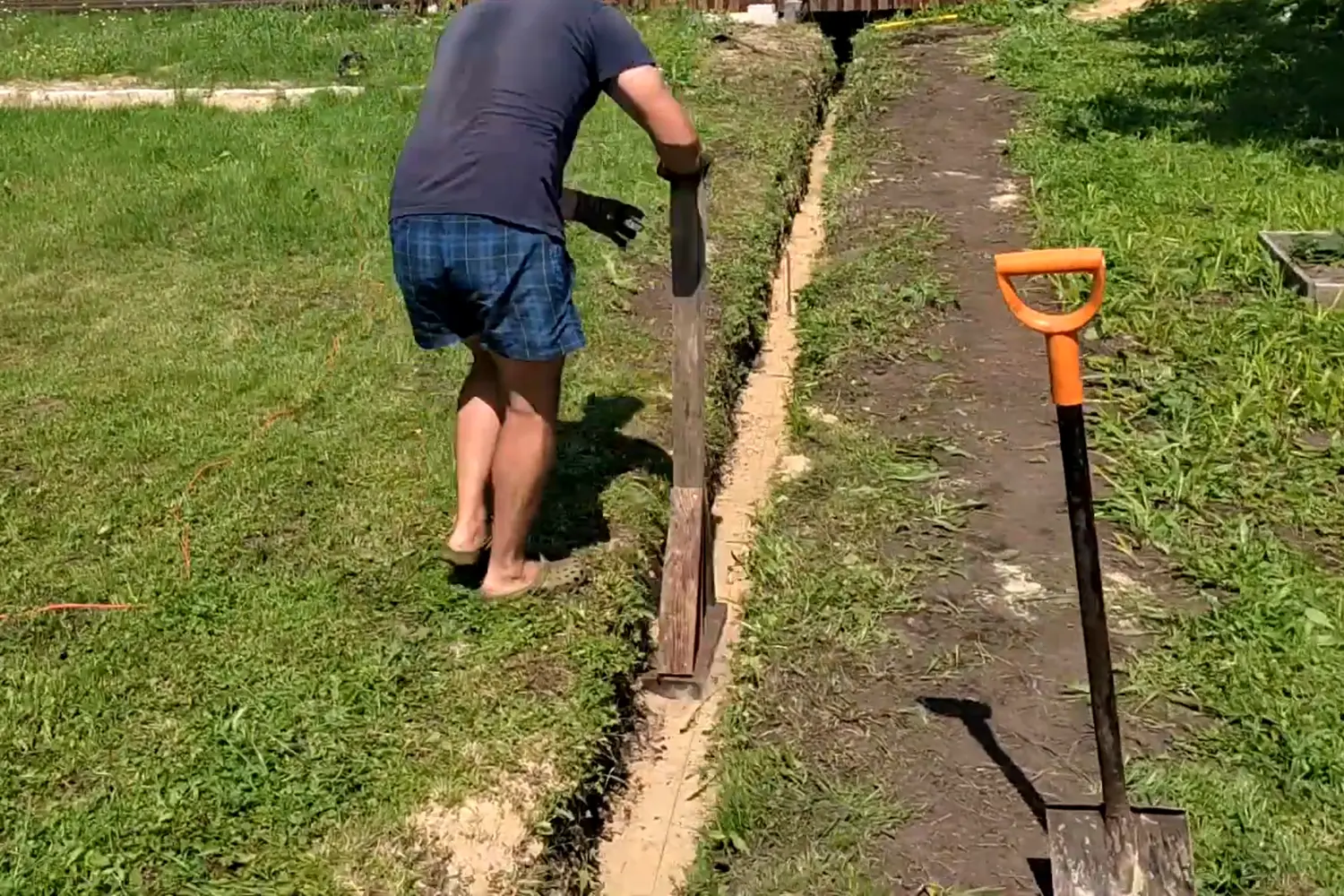

• виброплиту (можно взять в аренду) или ручную трамбовку, сколоченную из досок

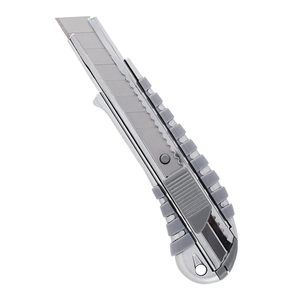

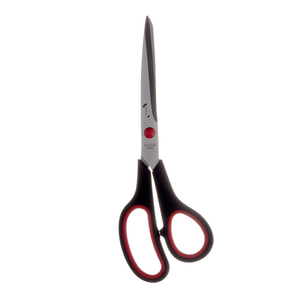

• строительный нож или ножницы

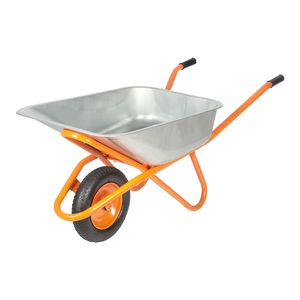

• тачку

Также понадобятся материалы:

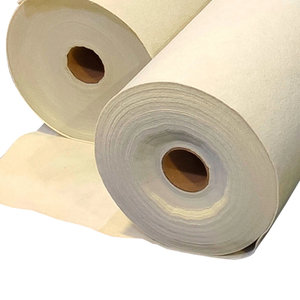

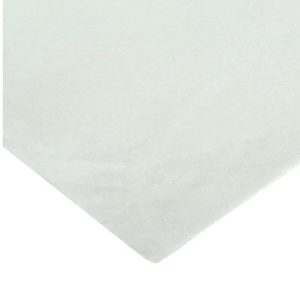

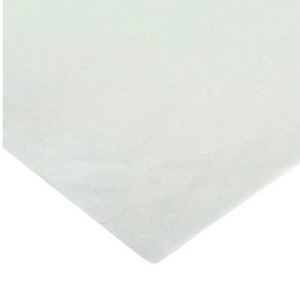

• геотекстиль — необходимое вам количество рулонов подходящей плотности и ширины

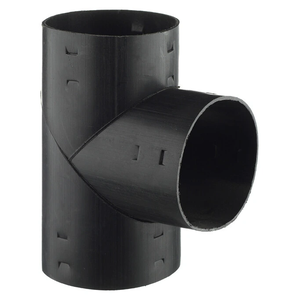

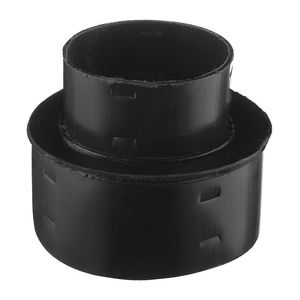

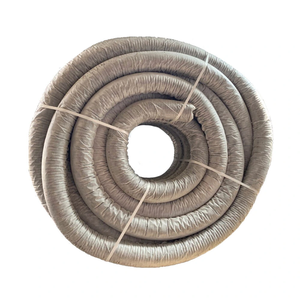

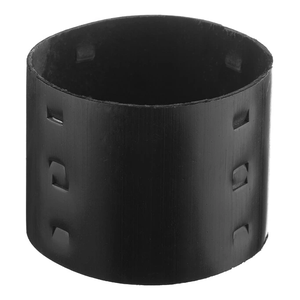

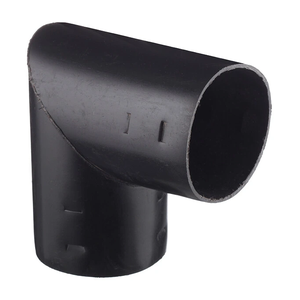

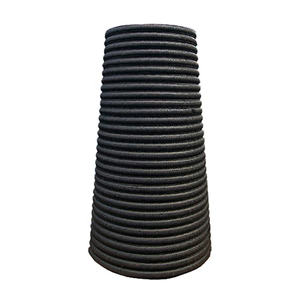

• перфорированная труба для дренажа, муфты

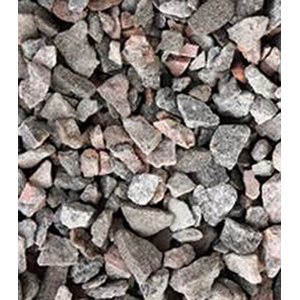

• чистый, без мелкой крошки щебень фракции 20–40 мм

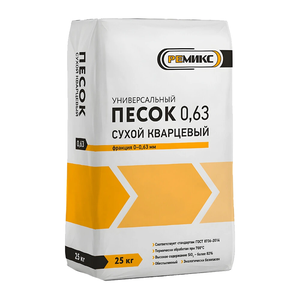

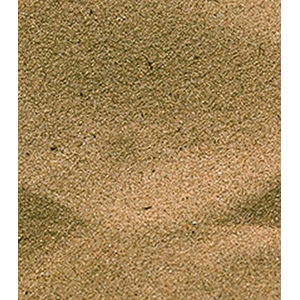

• песок

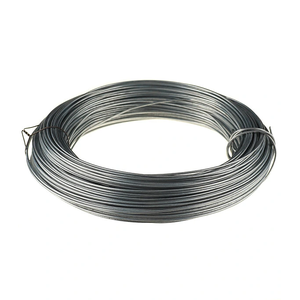

• П-образные скобы из тонкой проволоки толщиной 1–2 мм — чтобы полотно не сдувало ветром во время монтажных работ

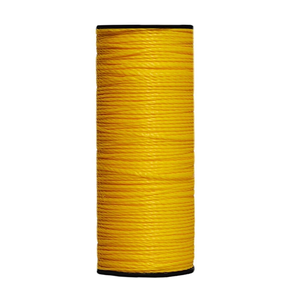

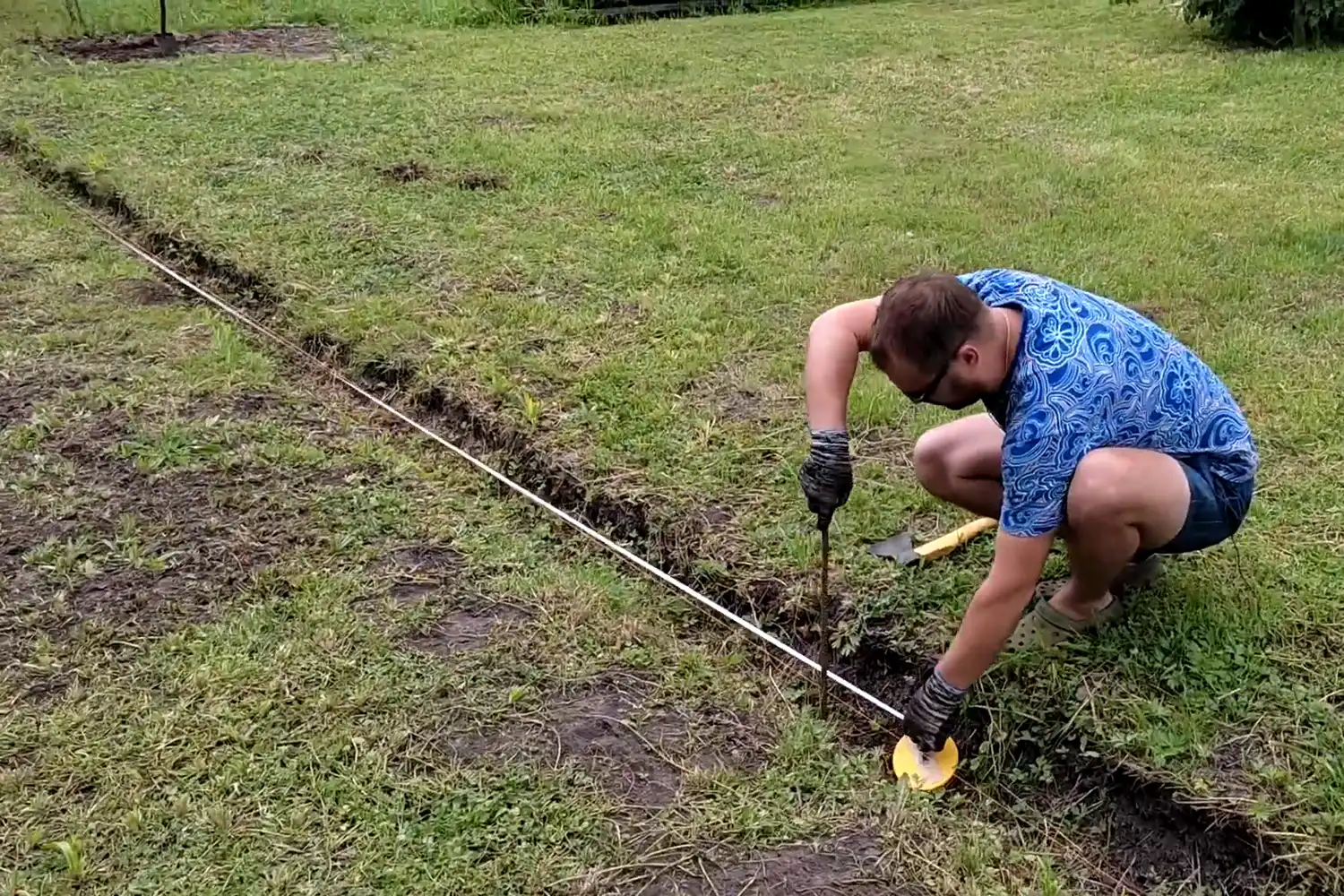

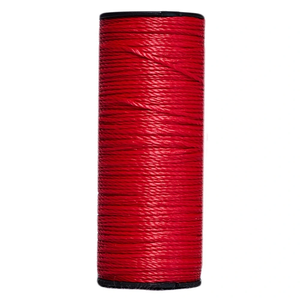

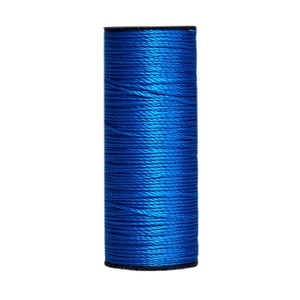

• колышки, шнур и нить

Порядок работ

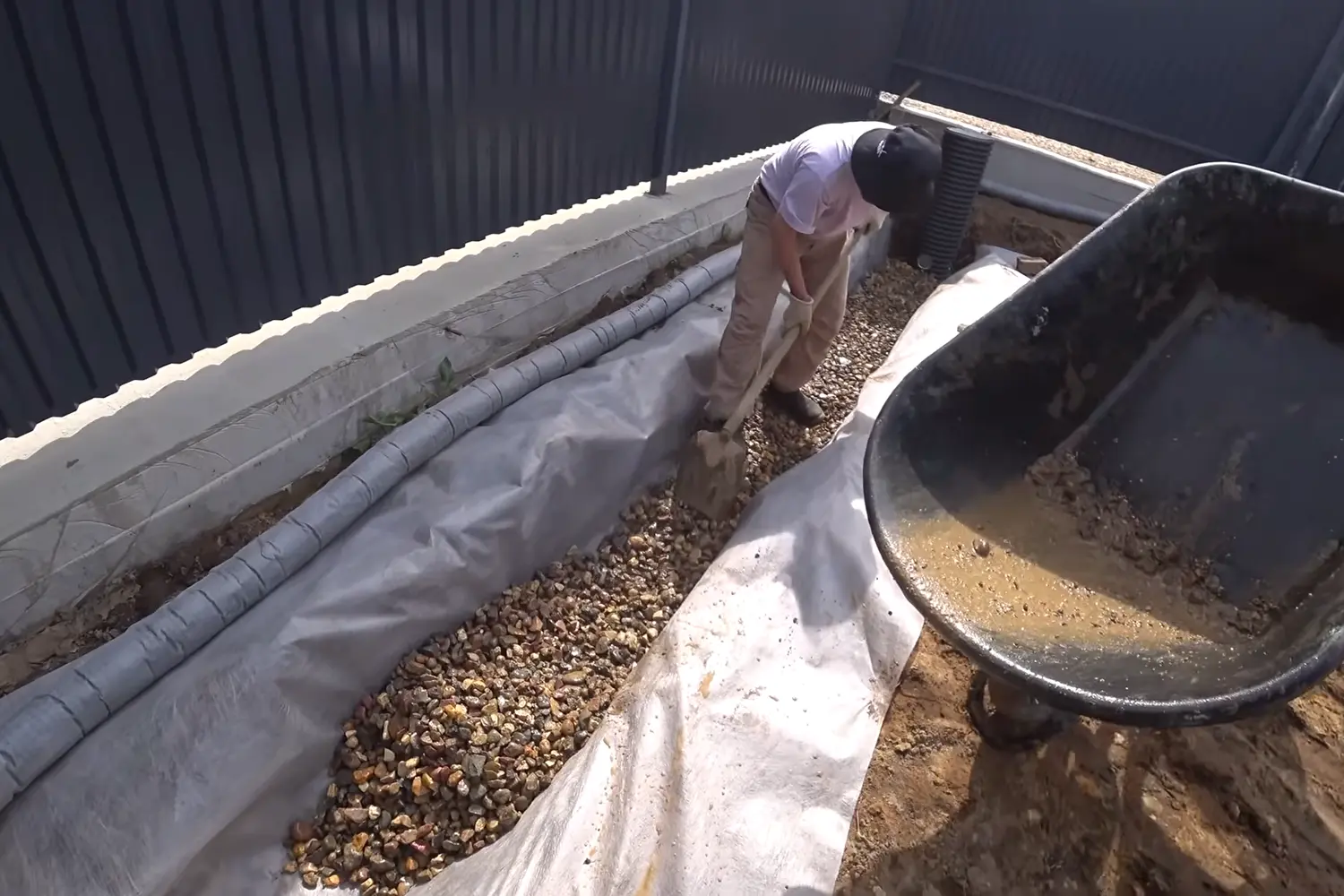

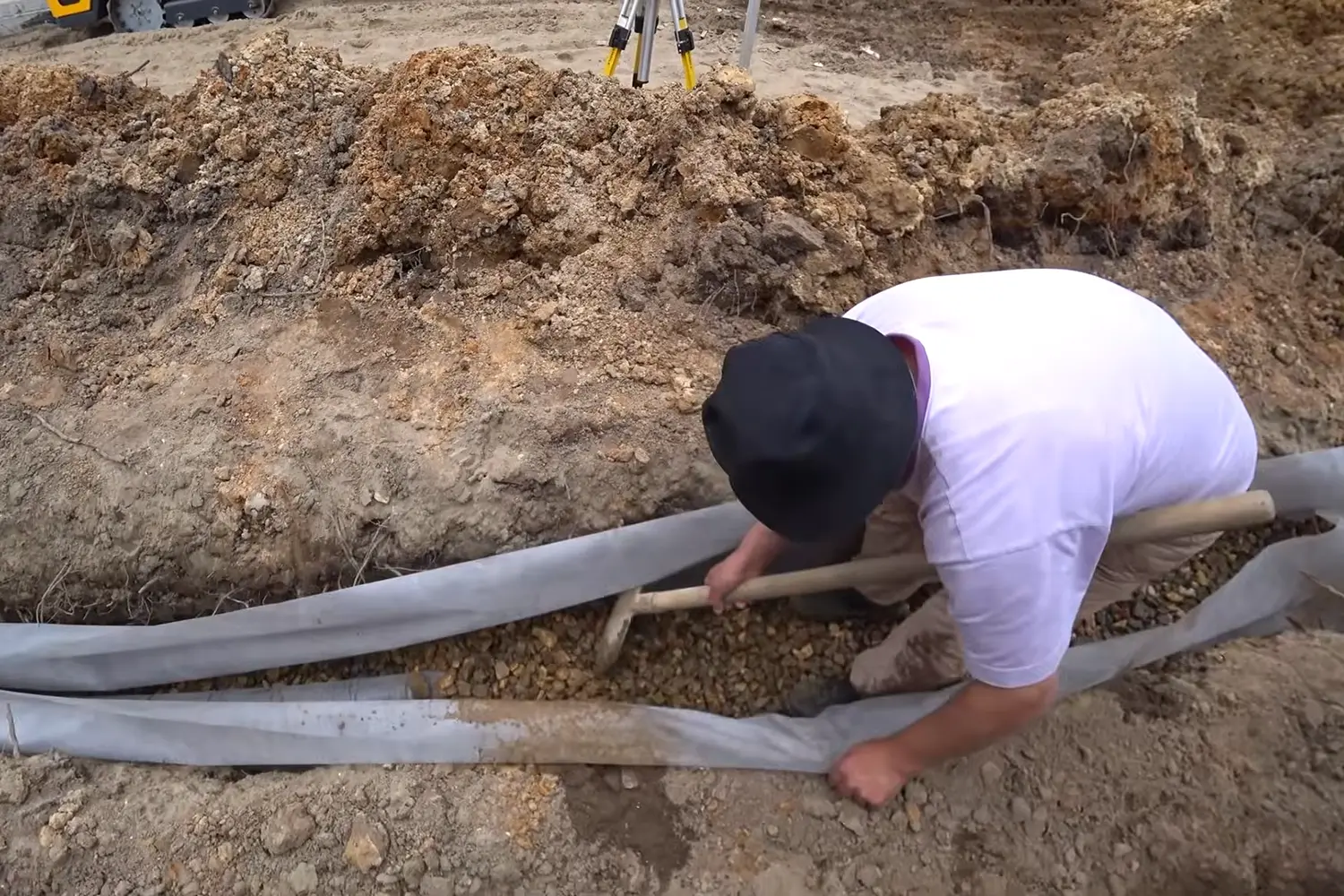

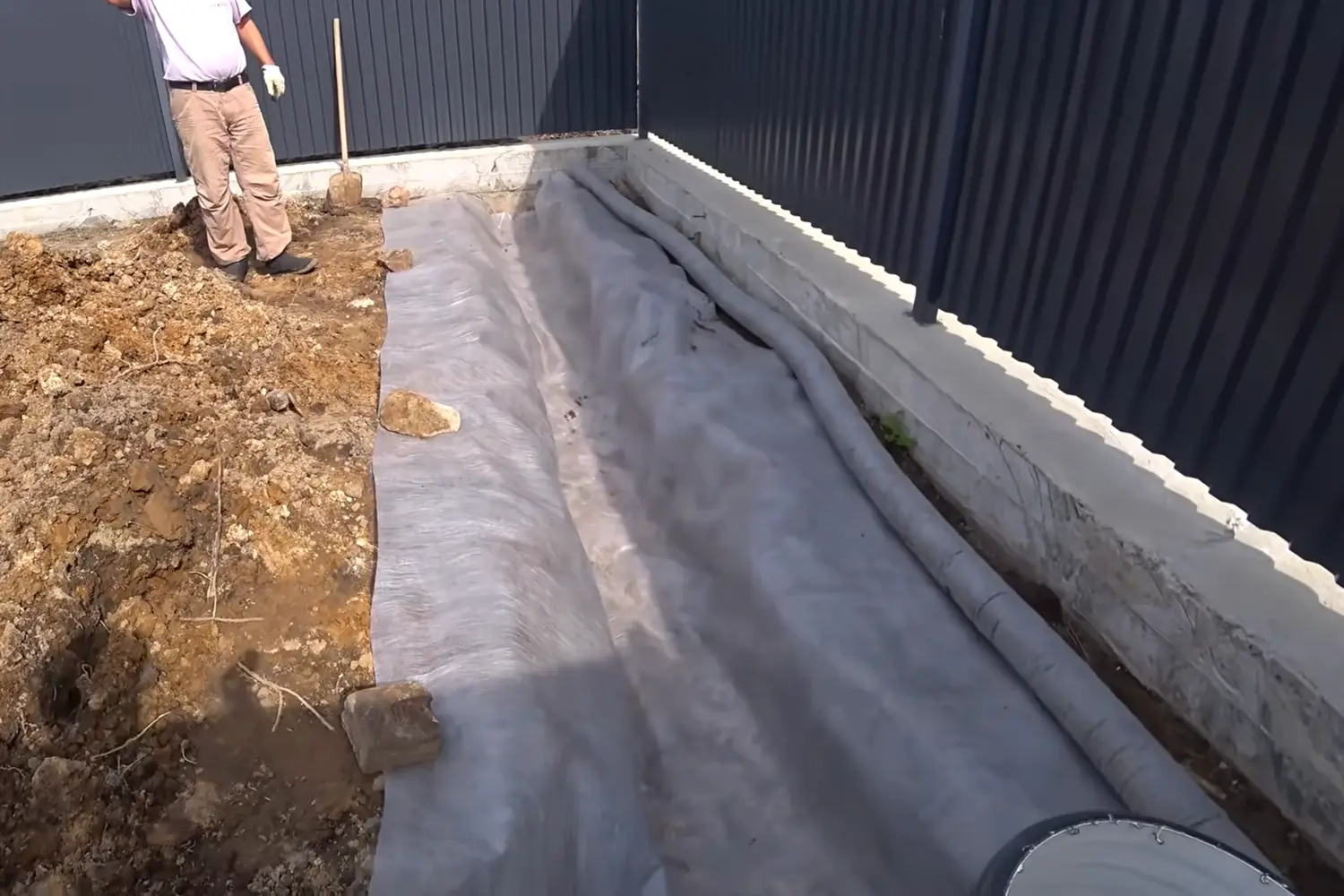

Геоткань лучше заранее раскроить строительным ножом или ножницами на необходимые части в помещении, на сухой чистой площадке или траве, а не разматывать и резать прямо внутри траншеи. Так вы сделаете все более точно и не испачкаете материал землей до основных работ.

Ошибки при выборе и укладке геотекстиля

Большая часть проблем с дренажом связана с двумя факторами: неверным выбором геополотна и нарушением технологии на этапе монтажа. Разберем самые частые ошибки и их последствия:

• Повреждения — в траншею помещают геотекстиль с разрывами, проколами или потертостями от хранения. Через поврежденный участок грунт проникает внутрь щебеночной обоймы и забивает трубу уже в первый сезон. Обязательно проверяйте целостность материала.
• Укладка на неочищенное основание — геоткань протирается, если под ней есть острые камни, обломки арматуры и корни. Она износится всего за несколько месяцев, хотя визуально повреждение не будет видно сразу.
• Натяжение полотна — геотекстиль растягивают в траншее, чтобы сэкономить или сделать нахлест. Натянутый материал теряет запас прочности и рвется под давлением грунта или щебня. Кладите его свободно, чтобы не возникло подобных проблем.
• Трамбовка раньше времени — виброплитой уплотняют щебеночный слой толщиной менее 20 см. Камни активно двигаются и геотекстиль из-за этого прокалывается острыми гранями. Трамбовку можно начинать только при толщине слоя щебня от 20 см.

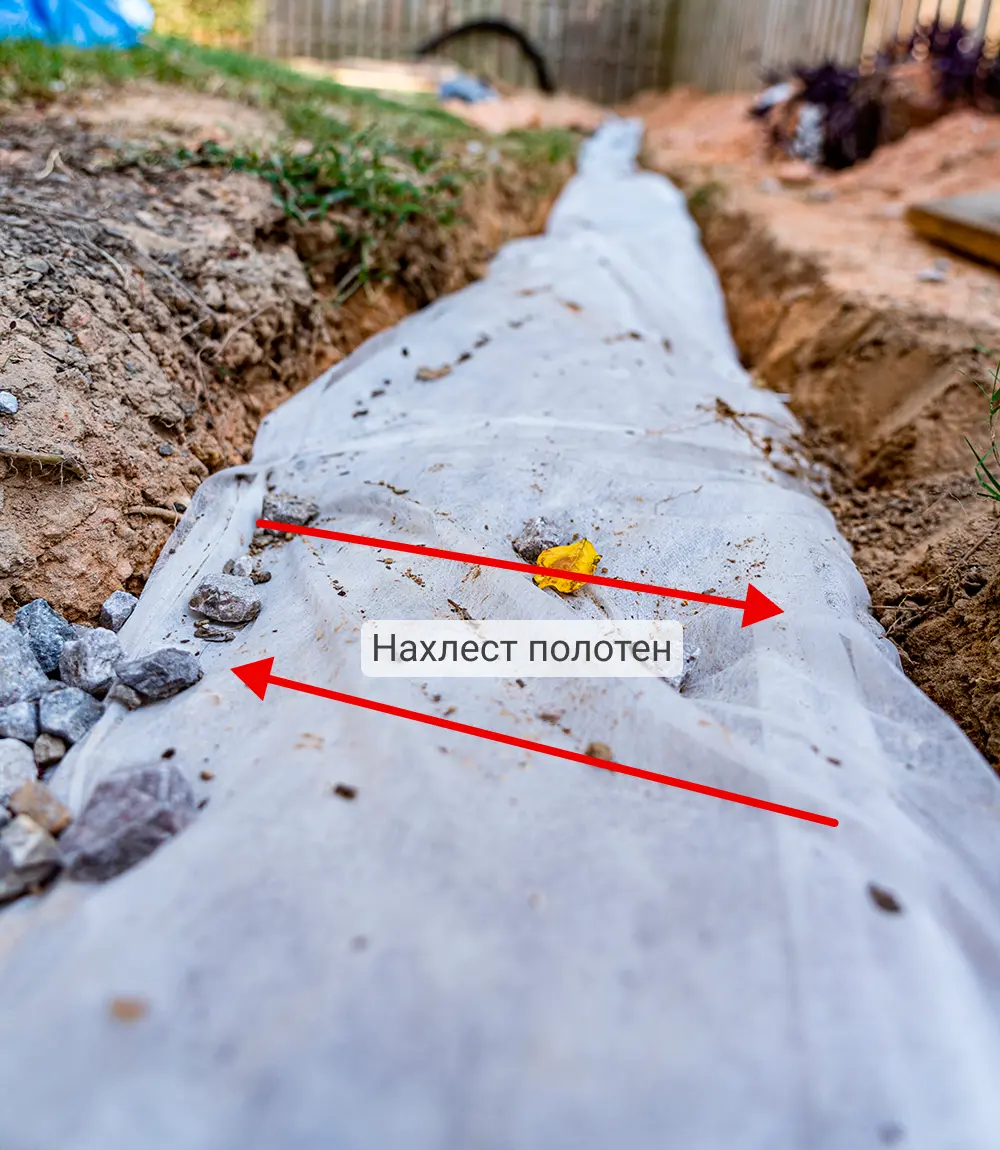

• Отсутствие нахлеста — полотна соединяют встык, без перекрытия краев. В этом месте образуется слабая зона, через которую грунт и вода проникают в дренаж в обход фильтра. Обязательно наслаивайте края на 20–30 см.
• Спанбонд вместо геотекстиля — материалы путают из-за похожего внешнего вида. Спанбонд менее прочный, рассчитан на защиту растений на поверхности, а не на долгий контакт с грунтом и нагрузку щебня. Под землей он быстро расползается и перестает фильтровать воду.
• Покупка материала без учета нагрузки и грунта — геотекстиль выбирают по самой низкой цене, а не по параметрам участка. Слишком легкое полотно под парковкой или на слабом грунте продавливается и рвется. И наоборот, чересчур плотный материал на песке ограничивает пропускную способность дренажа без реальной необходимости. Не стоит экономить на этапе выбора, если не хотите переделывать систему в скором времени.

Часто задаваемые вопросы

Резюме

Геотекстиль хорошо пропускает воду, но задерживает частицы грунта. Его используют в системах дренажа для обеспечения нескольких функций: защита труб, разделение слоев, фильтрация грунта, замедление заиливания щебня. Для таких целей подходит только нетканый вид материала — плетеный плохо фильтрует воду.

Плотность геотекстиля для дренажа выбирают по сценарию и типу почвы, в самом классическом варианте это 150–200 г/м². При монтаже материал раскладывают по дну и стенкам траншеи, помещают туда трубу и засыпают щебнем. Сверху систему закрывают оставшимися на поверхности краями полотен с надежным нахлестом, а в конце засыпают и уплотняют.
