Как сделать дренаж участка своими руками

Дмитрий Котов
знает, как убрать воду

Застоявшаяся вода на участке размывает фундамент дома, садовые дорожки, портит растения и ландшафт. Для ее отведения нужен дренаж, причем на каждом участке — разный. Разобраться в видах дренажа и технологиях установки помог Дмитрий Котов, специалист по монтажу дренажных систем.

Для чего нужен дренаж

Дренажная система нужна для осушения участка и отвода воды с его поверхности. Продуманная система решает целый ряд проблем:

Отводит воду от фундаментов дома, бани и других построек. Застой воды в этих местах может привести к движению почвы, и тогда постройка буквально поплывет.
Удаляет воду из подвала или цоколя. Если вы сделали гидроизоляцию подвала, но ее не хватает и там все еще сыро, то дренаж защитит его от появления грибка и плесени.
Защищает от морозного пучения грунта, когда зимой влага в подушке фундамента замерзает, деформирует основание и нарушает геометрию дома.
Отводит воду от септика. При высоком уровне грунтовых вод почва выдавливает септик: вода поднимается, и он всплывает. Дренаж предотвратит этот процесс, и вам не придется переустанавливать очистное сооружение.
Защищает почву от переувлажнения. Вода не будет застаиваться на грядках, в канавах и размывать садовые дорожки, а корни растений не будут гнить.
Предотвращает размывание грунта. Обильные осадки могут размывать края участка, стекая вниз по его уклону. Дренаж направит дождевую воду в трубы и защитит границы участка от размыва.
Отводит воду с участка, который окружен монолитным забором. Забор с ленточным фундаментом перекрывает естественные пути водоотведения, поэтому влаге некуда уйти.

Виды дренажа участка

Дренаж бывает поверхностным и глубинным. В названии уже кроется подсказка, в чем между ними разница. Поверхностный или открытый дренаж — это система, состоящая из канализационных труб, лотков и решеток, которая отводит с поверхности земли влагу от осадков или после таяния снега. Такой дренаж находится в неглубокой канаве, практически на поверхности земли. Глубинный или закрытый дренаж находится под землей, он нужен для защиты участка и построек от размывания грунтовыми водами.

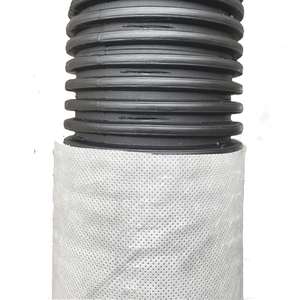

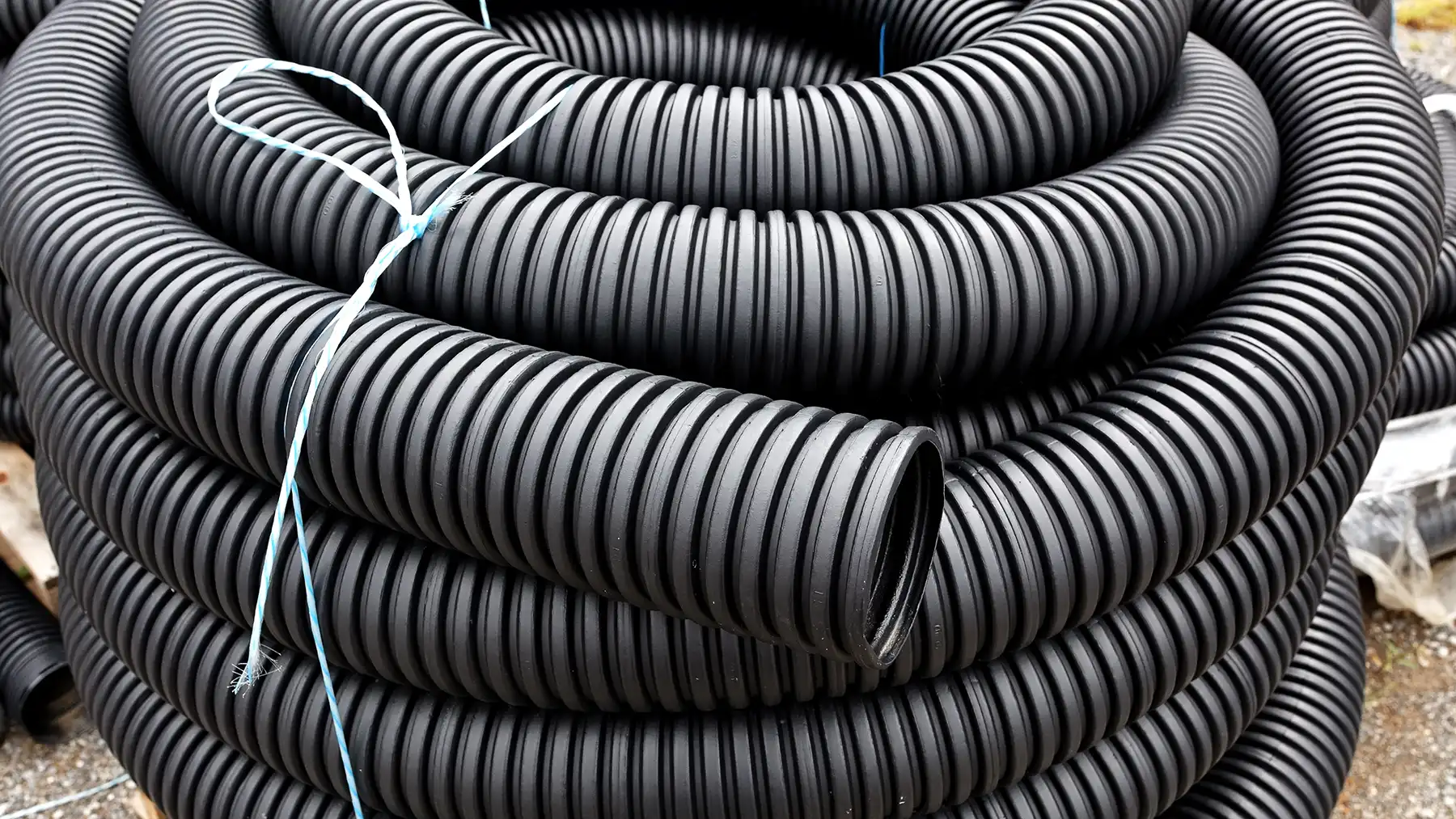

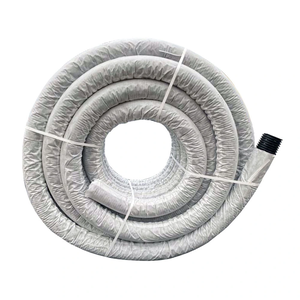

Глубинный дренаж состоит из перфорированных дренажных труб (дрен) и дренажных колодцев. Вода из грунта просачивается в трубы через отверстия в них. Дрены кладут под уклоном, чтобы вода стекала по ним и попадала в дренажные колодцы, а оттуда — за пределы участка, в канаву или глубоко под землю.

Поверхностный дренаж нужен на каждом участке, а глубинный — только при высоком уровне грунтовых вод. Чтобы узнать, насколько высоко на вашем участке протекают грунтовые воды, можно вызвать геодезиста, посмотреть, на какой глубине у вас или соседей вырыты колодцы с водой, понаблюдать за растениями на участке: если у вас растет хвощ, рогоз, камыш, осока и крапива, значит, грунтовые воды находятся высоко.

Но способ с колодцем и растениями не даст таких же точных данных, как геодезический анализ. Специалист при помощи специальной буровой техники определит состав и качество грунта, рассчитает допустимую нагрузку на грунт и скажет, какой тип фундамента подойдет лучше всего. В ходе анализа геодезисты оценивают глубину и качество подземных вод, анализируют карты местности и определяют, где лучше расположить коммуникации будущего дома. Если вас интересует исключительно вопрос, насколько высоко находятся грунтовые воды, то пробное бурение можно сделать самостоятельно.

Как определить уровень грунтовых вод с помощью бурения

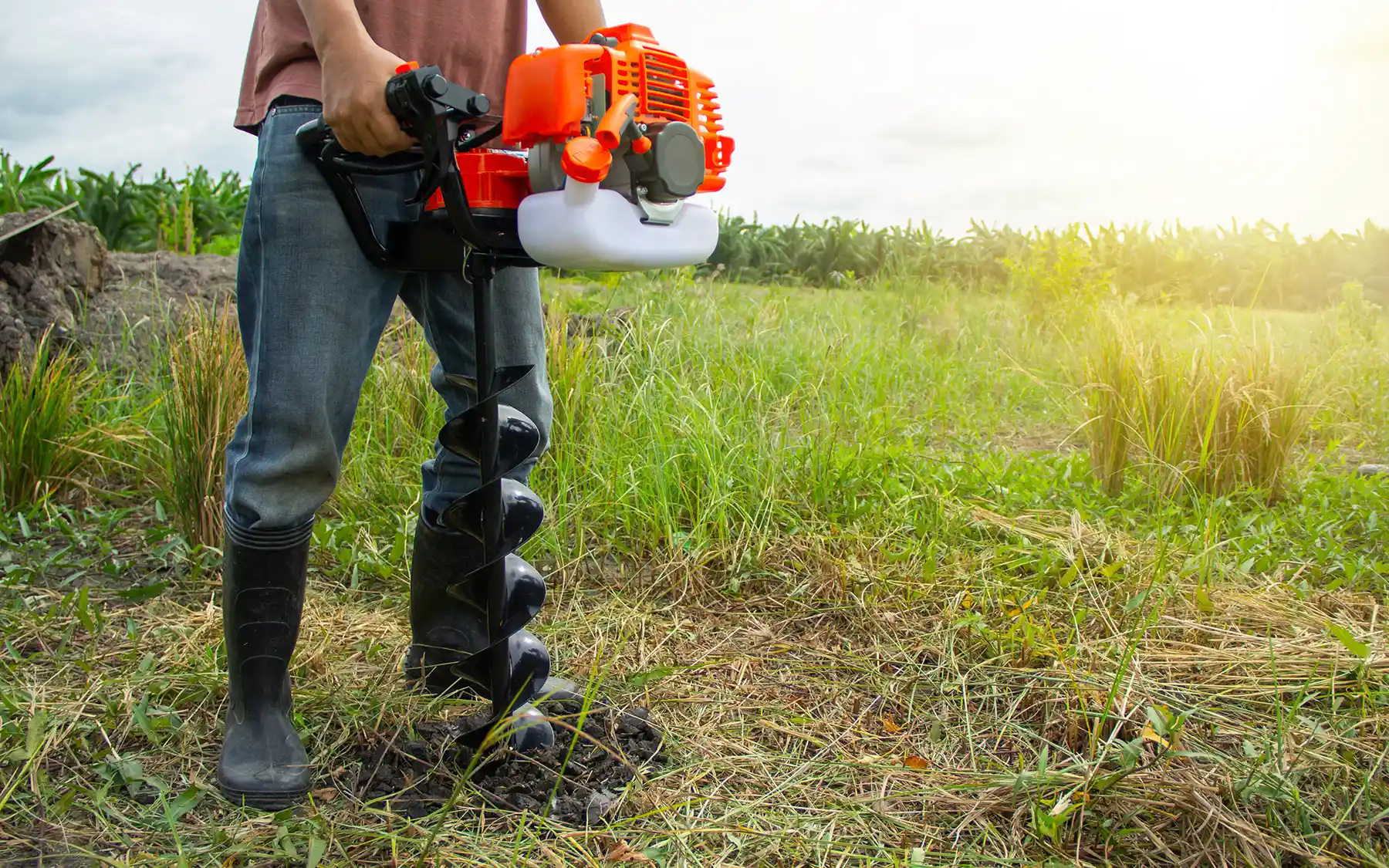

Возможно, у вас на даче есть садовый бур с удлинителями, он как раз подойдет. Бурить лучше весной, когда снег растаял и грунтовые воды находятся высоко. Так вы узнаете максимальный уровень, до которого они смогут подняться. Скважины бурите там, где будут стоять дом, баня и другие постройки. Если дом уже есть — бурите рядом с ним.

Сделайте садовым буром первое отверстие на максимальную глубину, на которую сможете его опустить. Затем наденьте на бур удлинитель и пробурите там же еще глубже. Наденьте следующий удлинитель и пробурите снова.

Бурите до тех пор, пока у вас не получится скважина, равная глубине залегания фундамента (ее можно проверить в проекте дома) плюс еще 50 см. Сделайте 3–5 таких скважин в разных местах земельного участка, например там, где будет огород, баня или гараж, чтобы получить более точные сведения. Если сразу или через 1–2 дня хотя бы в одной скважине появится вода, это значит, что на участке высокий уровень грунтовых вод и вам понадобится глубинный дренаж.

Виды дренажных колодцев

Дренажный колодец — важный элемент дренажной системы. Он находится под землей и нужен для накопления, хранения, фильтрации или сброса воды. В водоотведении используют три вида колодцев: поворотные (смотровые), коллекторные (водонакопительные) и тампонажные (поглотительный или фильтрующий).

Смотровые (поворотные) колодцы

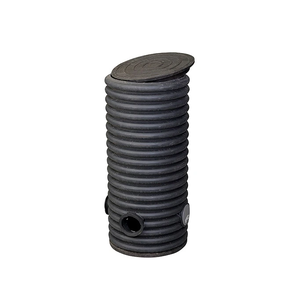

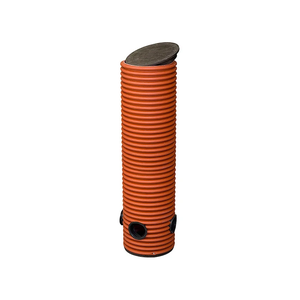

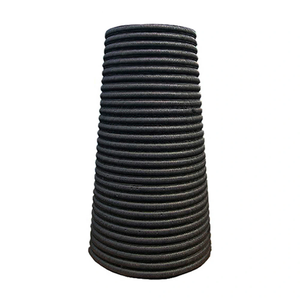

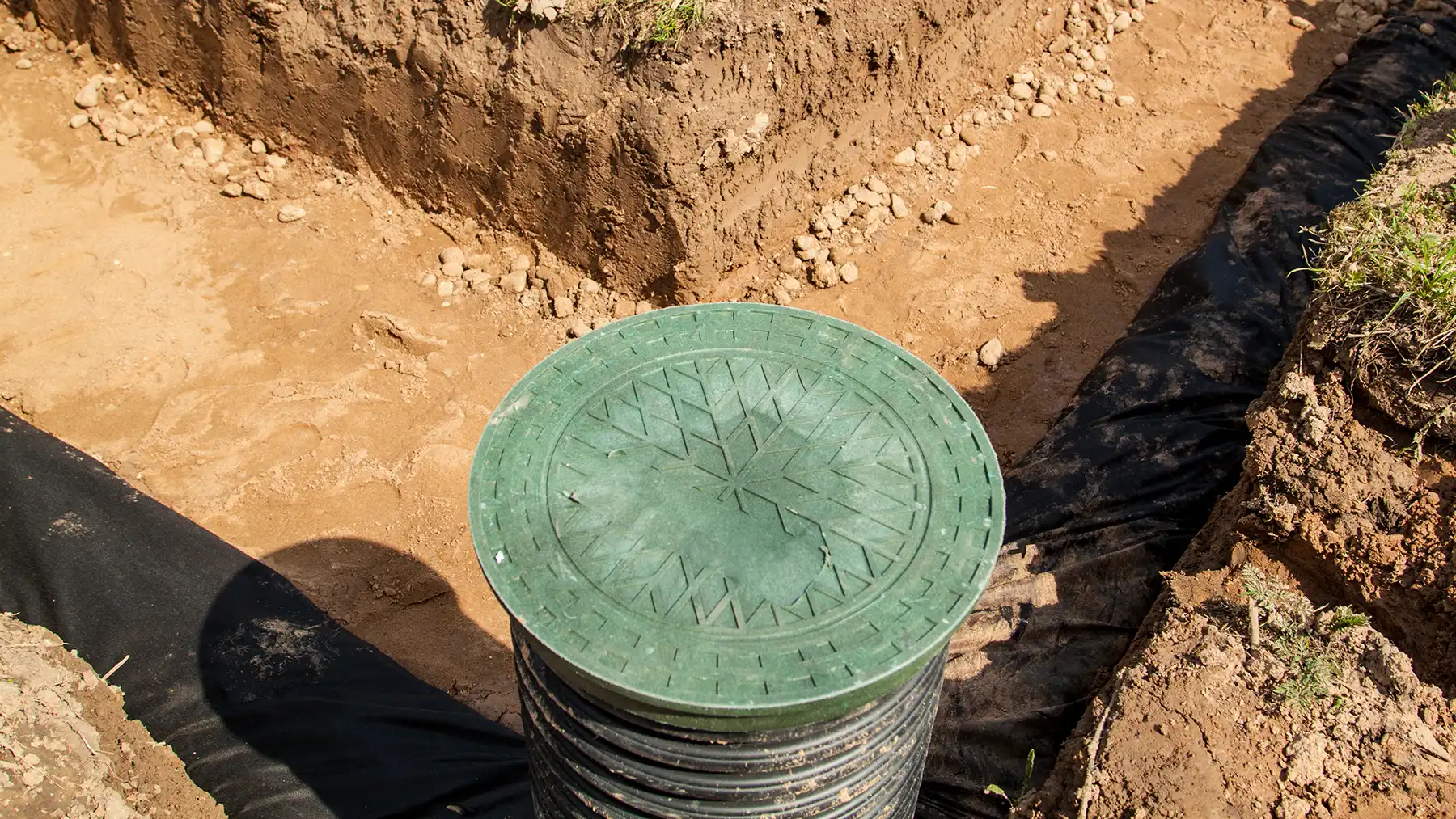

Поворотные, или смотровые колодцы ставят в местах соединения дренажных труб или там, где трубы делают поворот. Если трубы уложены без поворотов, то колодцы ставят через каждые 20 м. Через такие колодцы можно следить за дренажем и периодически промывать его струей воды либо откачивать насосом в септик. С помощью смотровых колодцев дренаж чистят от ила примерно каждые 10–15 лет.

Коллекторные (водонакопительные) колодцы

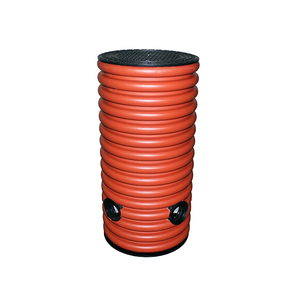

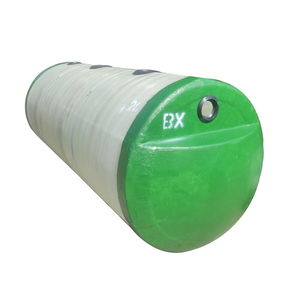

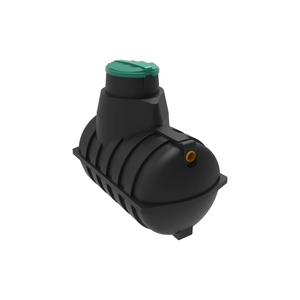

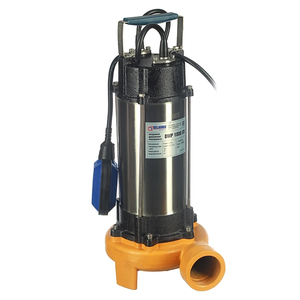

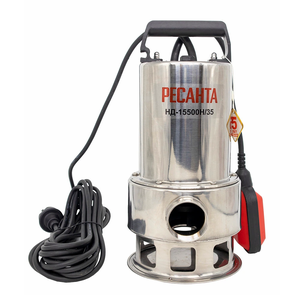

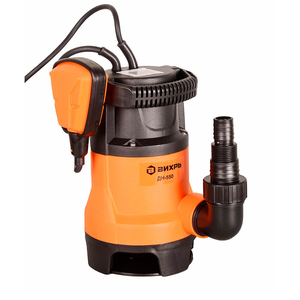

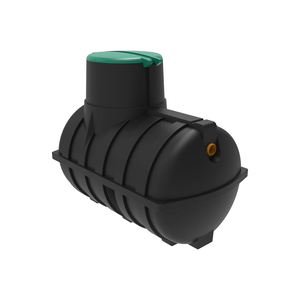

Коллекторные, или водонакопительные, колодцы — это емкости, куда попадает вода перед сливом в водоем или для полива огорода. Для откачки их соединяют с погружным дренажным насосом, который тоже находится под землей, но в отдельной яме. Колодец работает, когда работает насос. Их ставят на участках, где нет водоема или канавы, а значит, воде некуда уходить. Колодцы размещают в самой нижней точке участка, чтобы вода стекала туда естественным путем, под уклоном.

Тампонажные (поглотительные, фильтрующие) колодцы

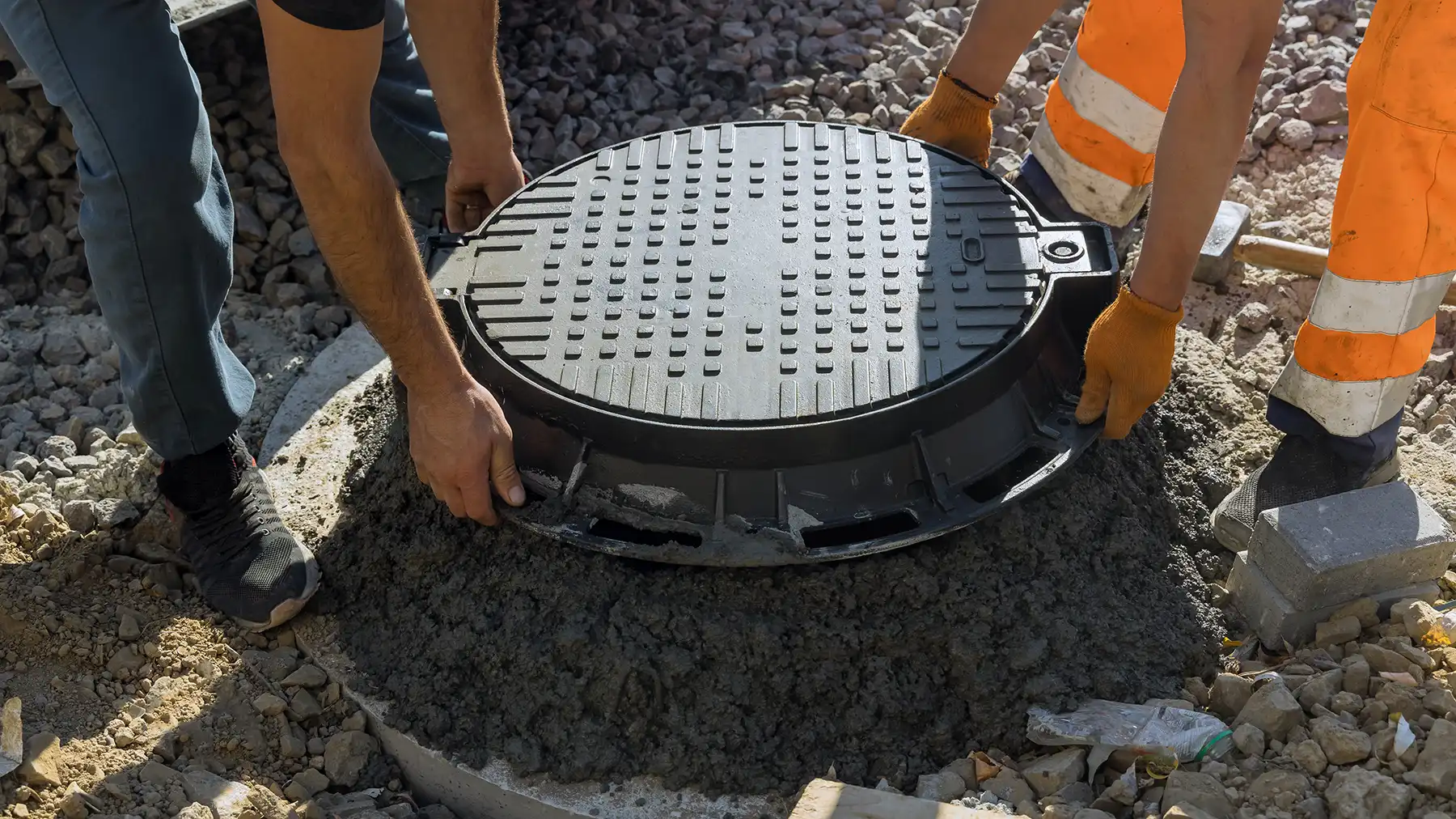

Тампонажный, или поглотительный, или фильтрующий колодец не только собирает воду, но и очищает ее. У такого колодца нет дна: вместо него в основание засыпают фильтрующий слой из крупного гравия, щебенки или кирпичной крошки толщиной 30 см. Вода не откачивается за пределы участка, а проходит через фильтр и впитывается в землю. Фильтрующие колодцы ставят там, где нет водоема для отвода воды, на песчаной и супесчаной почве, потому что она хорошо впитывает влагу. Колодец отводит воду на глубину, чтобы она не застаивалась в почве и не заболачивала участок.

Как сделать поверхностный дренаж

Открытый дренаж часто называют ливневой канализацией, он бывает точечным и линейным.

Точечный дренаж

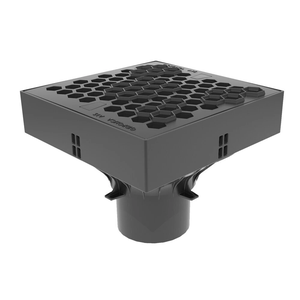

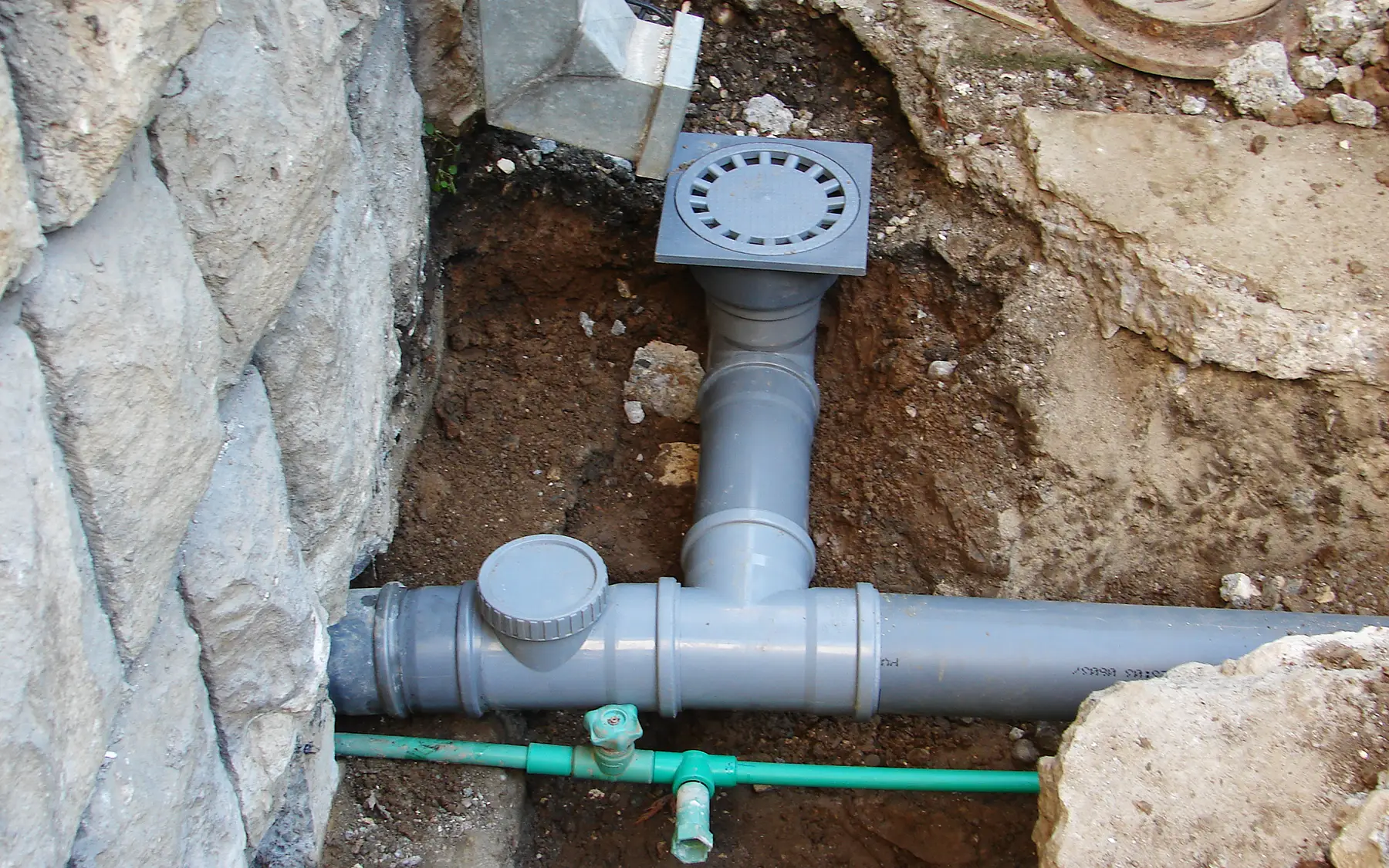

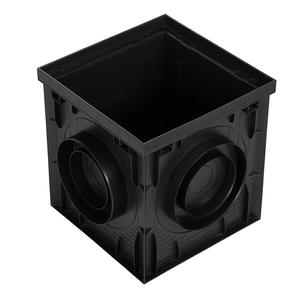

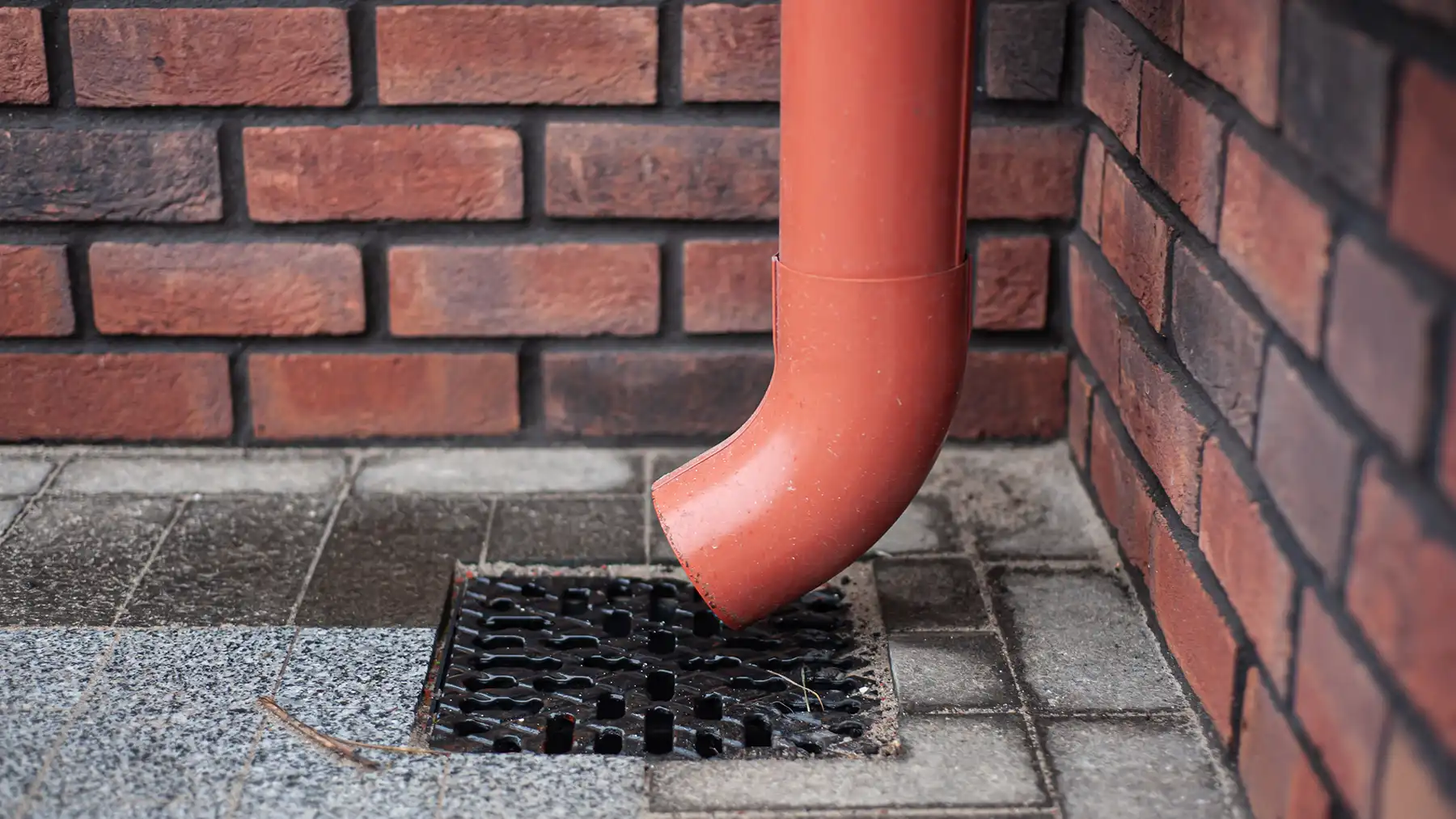

Такой дренаж устанавливают в проблемных местах, где больше всего скапливается вода: под крышами построек и водостоками. Точечный дренаж состоит из дождеприемника и канализационной трубы. Решетка будет задерживать крупный мусор, камни и листья, а дождевая вода и талый снег — стекать по трубе в дренажный колодец.

Как сделать точечный дренаж:

Под сточной трубой крыши выкопайте приямок глубиной на 30 см больше, чем высота дождеприемника, и с запасом по 5 см с каждой стороны.
На дно приямка насыпьте слой песка глубиной около 5–10 см и утрамбуйте. Поставьте дождеприемник на основание из песка и засыпьте песком со всех сторон, чтобы зафиксировать его. Сверху досыпьте песок почти до верха дождеприемника и утрамбуйте.

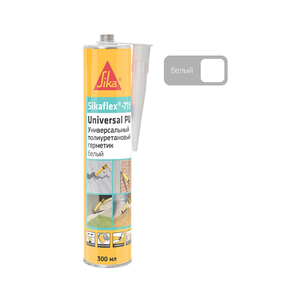

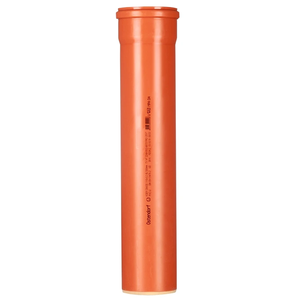

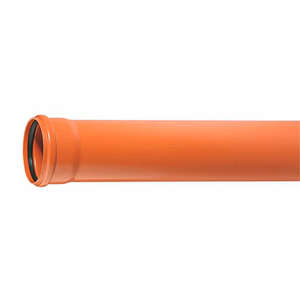

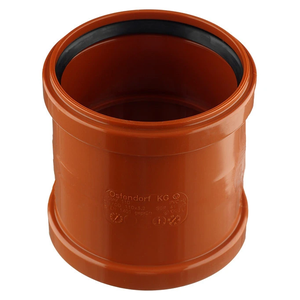

Вставьте канализационную трубу в дождеприемник, а другой ее конец подсоедините к канализации через муфту. Для надежного соединения используйте герметик.
Поставьте сверху на дождеприемник решетку.
Канализационные трубы в траншее засыпьте песком и утрамбуйте.

Ливневая канализация

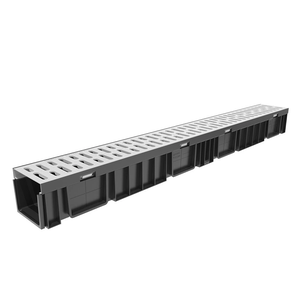

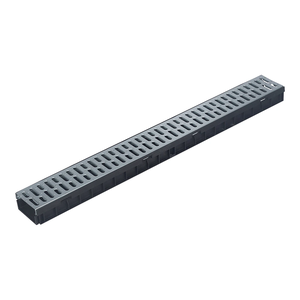

По периметру дома часто делают ливневую канализацию, потому что с ее помощью можно отвести больше воды, чем с точечным дренажем. Она состоит из водоотводных лотков и пескоуловителей. Лотки прямоугольной формы обычно делают из бетона или пластика. У них три стенки, а сверху решетка, через которую стекает вода. Пескоуловители ставят в месте, где лоток соединяется с канализационной трубой. Песок, который они фильтруют, попадает в корзину-мусоросборник, которую периодически нужно опустошать.

Как сделать ливневую канализацию:

Выройте канаву шириной 30–50 см по периметру дома, отступая от фундамента не более чем на 50 см. Глубина должна быть больше высоты водоотводного лотка на 30 см.
От этой канавы выройте траншею с плавным уклоном в 2–3 градуса, ведущую к коллекторному (накопительному) колодцу в самой нижней части участка. Это значит, что каждый следующий метр траншеи нужно копать глубже на 2 см. Это нужно для того, чтобы вода стекала туда естественным образом. Если у вас на краю участка есть сточная канава или водоем, можно проложить трубы туда и не ставить колодец.
Выройте яму для колодца глубиной не меньше 2 м в самой нижней точке участка и поместите туда коллекторный колодец. Если у вас ровный участок, можете выбрать любое место и вырыть яму с расчетом, что она должна быть на 40 см глубже уровня канализационных труб.
На дно канавы, которая вырыта по периметру дома, насыпьте слой песка с гравием (30% песка, 70% гравия) толщиной около 20 см, утрамбуйте и залейте слоем бетона толщиной около 10 см.

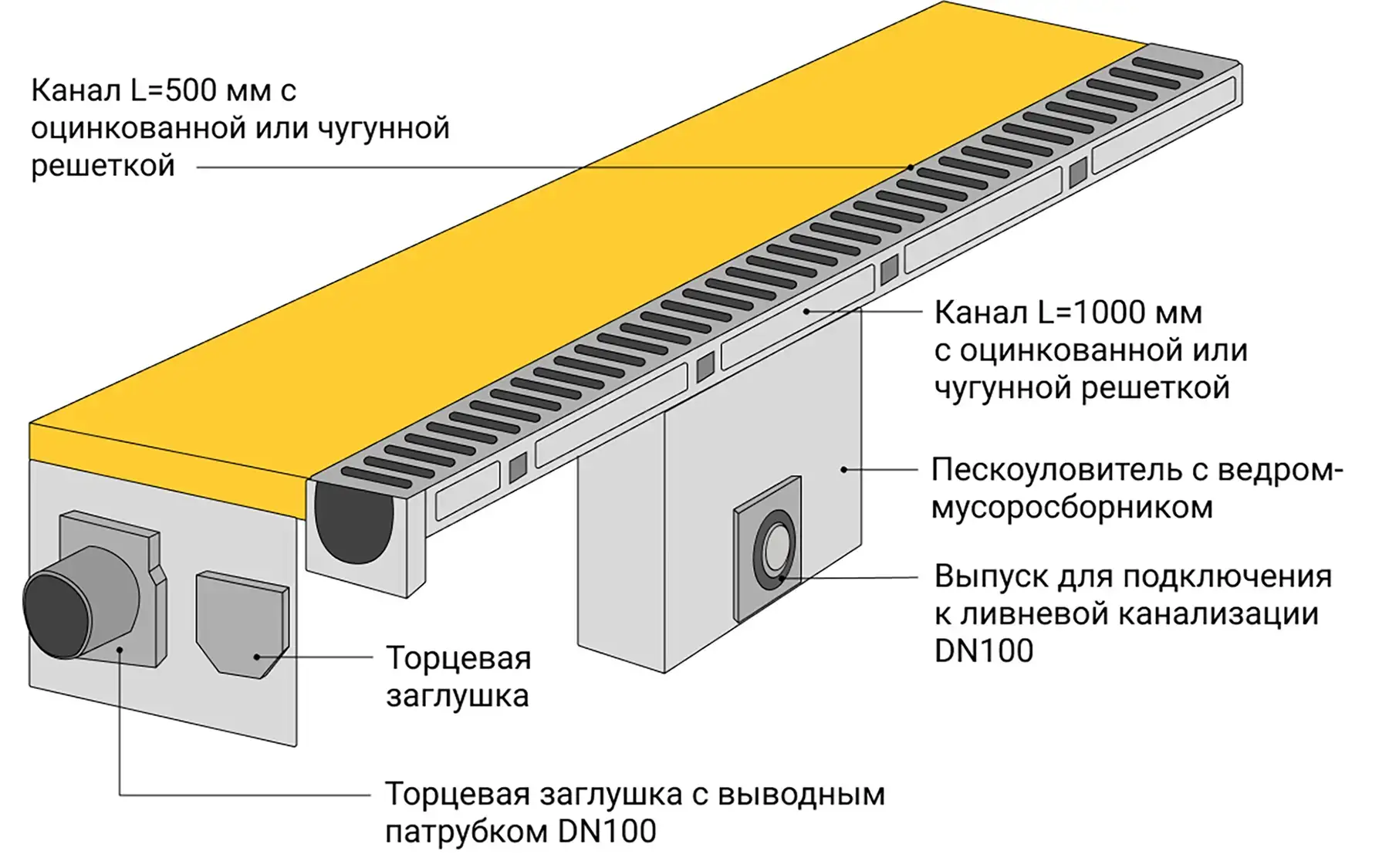

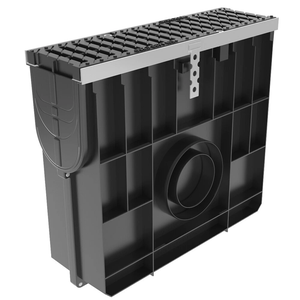

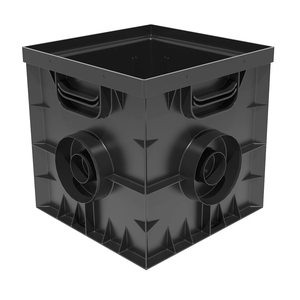

В бетонное основание, пока оно не высохло, установите лотки. Для соединения лотков между собой наносите на их края герметик. В месте, где вырыта траншея, поставьте между двумя лотками пескоуловитель, а затем соедините его с трубой канализации, используя герметик. Пескоуловитель выглядит и устанавливается так же, как лоток. Сверху его закрывают решеткой: обычно ее нет в комплекте и нужно купить отдельно.
Трубу канализации проложите в траншею, засыпав со всех сторон песком почти до верха. Последние 10 см можно засыпать плодородной почвой, которую вы выкопали.
Соедините трубу с колодцем с помощью резиновой уплотнительной манжеты.

Как сделать глубинный дренаж

Глубинный дренаж призван защитить земельный участок и все, что на нем построено, от грунтовых вод. Такой дренаж тоже бывает нескольких видов: пристенный убирает воду от фундамента и стен, а кольцевой — еще и от участка.

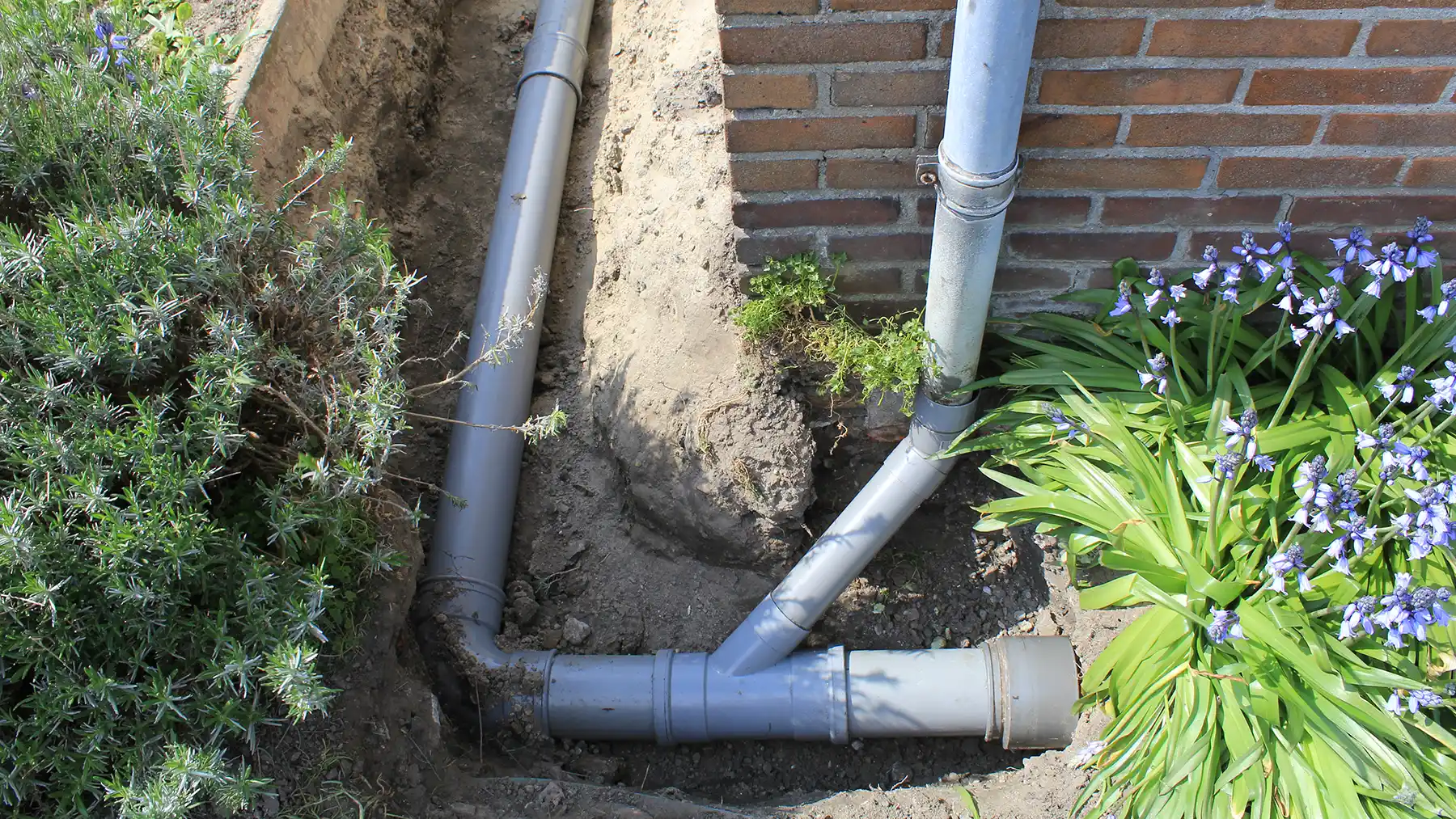

Пристенный дренаж

Пристенный дренаж можно сделать даже после строительства дома, только придется рыть вокруг здания траншею.

Система состоит из перфорированных дренажных труб, уложенных по периметру дома. Трубы кладут на геотекстиль и гравийный щебень под уклоном 2–3 градуса по направлению к коллекторному колодцу. Оттуда вода будет стекать естественным путем в канаву или водоем либо откачиваться насосом. В местах соединения и поворота труб ставят смотровые (ревизионные) колодцы.

Как сделать пристенный дренаж:

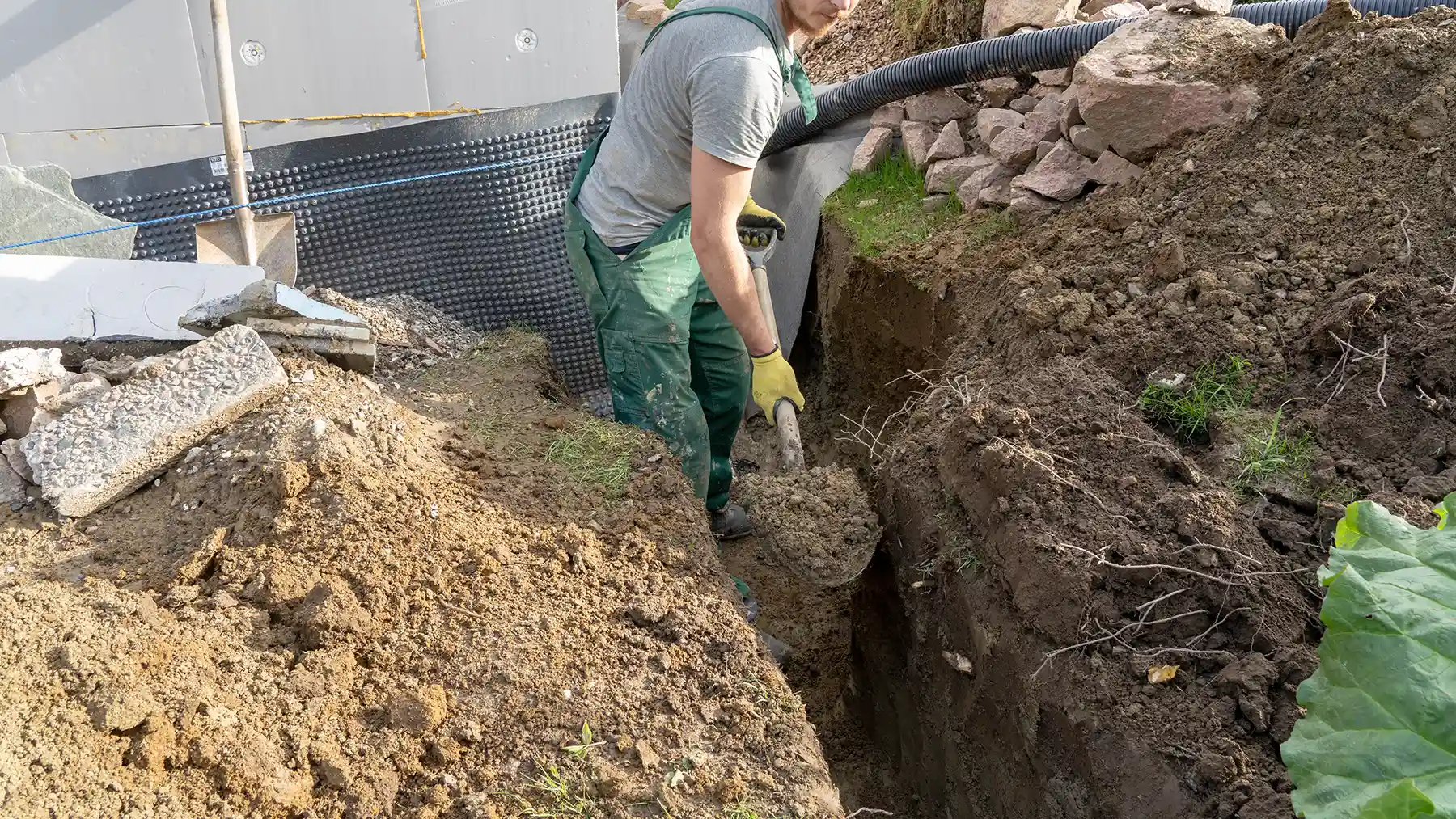

Выройте траншею вокруг дома, на 30–50 см ниже верхней части фундамента, но не глубже его подошвы. В сторону от фундамента отступите не больше 1 м.

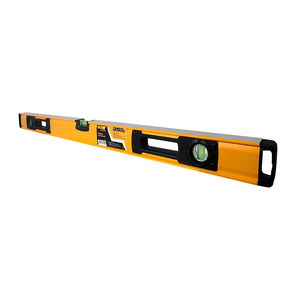

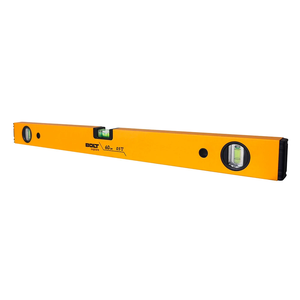

Продолжите траншею до коллекторного колодца с учетом уклона 2–3 градуса. Его удобно проверять строительным уровнем.

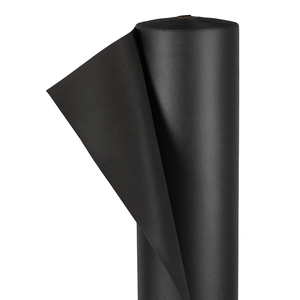

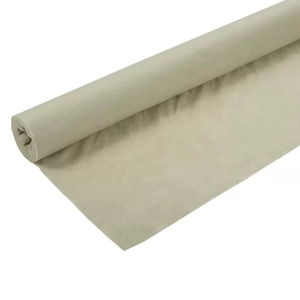

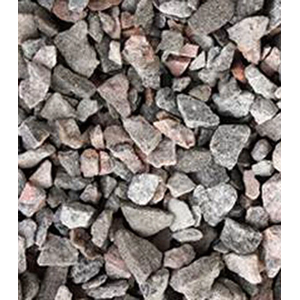

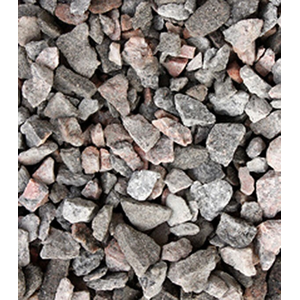

На дно положите 10-сантиметровый слой мытого песка и тщательно утрамбуйте. Сверху уложите геотекстиль на всем протяжении траншеи. На геотекстиль насыпьте гранитный щебень слоем не меньше 10 см, разровняйте и утрамбуйте.

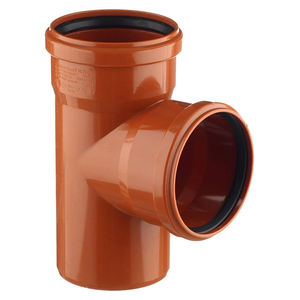

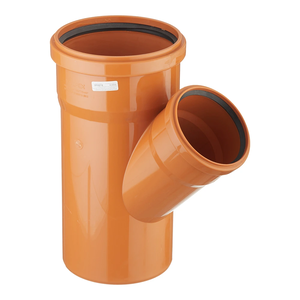

Положите перфорированные трубы на геотекстиль со щебнем — вокруг дома и до колодца. В местах их поворота установите смотровые колодцы. Закройте смотровые колодцы крышками. Трубы между собой соедините тройниками и муфтами, а с коллекторным колодцем — резиновыми манжетами.
Сверху на трубы насыпьте еще слой щебня, чтобы он полностью закрыл трубу, накройте ее сверху краями геотекстиля и засыпьте траншеи песком. Последние 10 см можно засыпать грунтом, чтобы не нарушать ландшафтный дизайн.

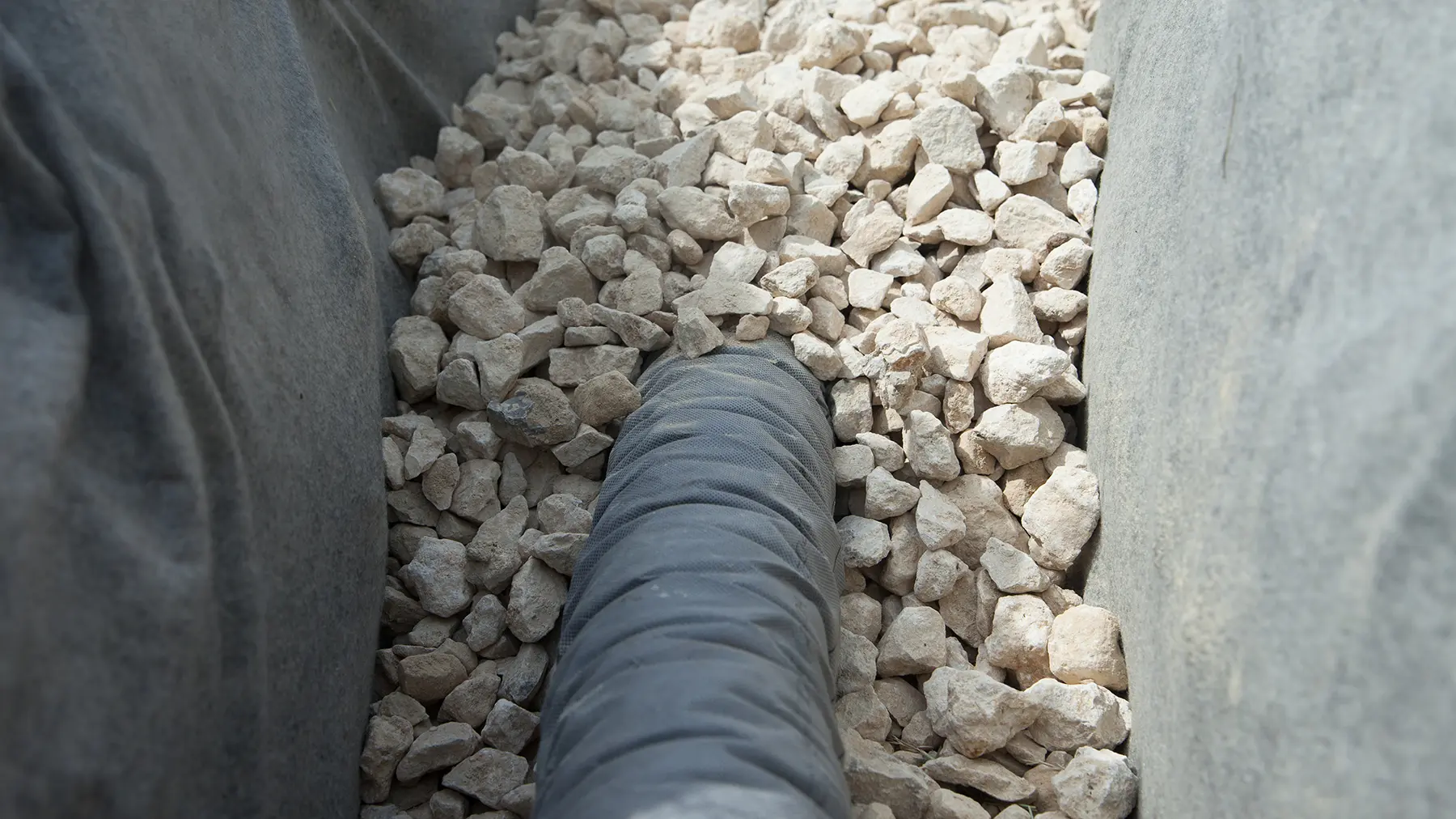

Кольцевой дренаж

Кольцевой дренаж можно назвать модификацией пристенного. Его можно сделать и до, и после заливки фундамента. Принцип работы и монтажа тот же. Трубы можно положить впритык к отмостке или отступить от нее 1–1,5 м. Вглубь копают на 10 см ниже подушки фундамента, чтобы отвести от нее влагу, только трубы кладут дальше (отступают от 1 до 3 м в стороны) и глубже: на 50 см ниже подошвы фундамента. Вдоль периметра укладывают гибкую гофрированную перфорированную трубу, обернутую в геотекстиль со щебнем.

Резюме

Перед строительством дома лучше провести пробное бурение или вызвать геодезиста, который определит уровень грунтовых вод. От него зависит то, насколько фундамент дома, участок и огород будут подвержены переувлажнению. Поверхностный дренаж из точечных или линейных ливневок нужно сделать в любом случае, а если грунтовые воды высоко, то понадобится и глубинный дренаж.
