Габионы позволяют превратить бесформенную кучу камней в функциональную подпорку для осыпающегося склона, ограждение для клумбы или садовую фигуру. Разбираемся, какими они бывают, как устроены и как можно их сделать самостоятельно.
Источник: shutterstock.com
Что такое габионы и зачем они нужны
Габион (итал. gabbione — «большая клетка») — это конструкция из металлической проволоки, наполненная камнями или другими природными материалами. Исторически габионы использовали в фортификации: мешки с песком, защищающие от пуль, — это тоже своеобразные габионы. Затем их стали применять в дорожном строительстве. С помощью габионов укрепляют осыпающиеся склоны и предотвращают оползни.

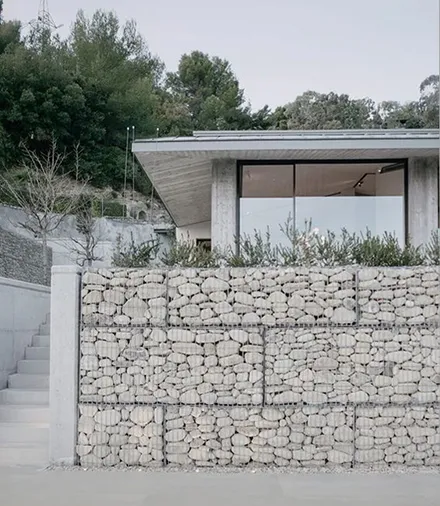

Сейчас владельцы частных домов широко используют габионы в ландшафтном дизайне. Из них делают ограды или их элементы, подпорные стенки для террас или садовые скульптуры. С помощью габионов можно отделать цоколь здания или даже весь фасад.
Преимущества габионов:
- разнообразие размеров и форм
- долговечность
- использование в конструкции натуральных материалов
- простое обслуживание
- при необходимости габион можно разобрать — модифицировать или перенести на другое место

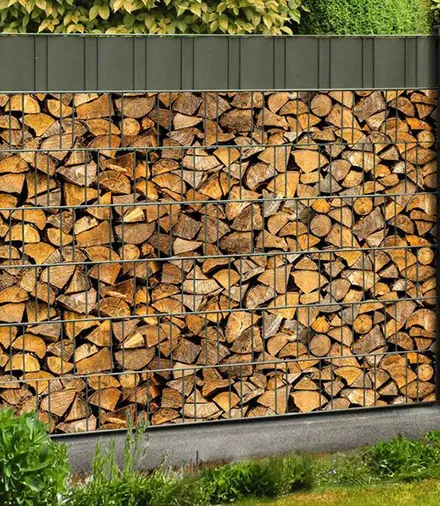

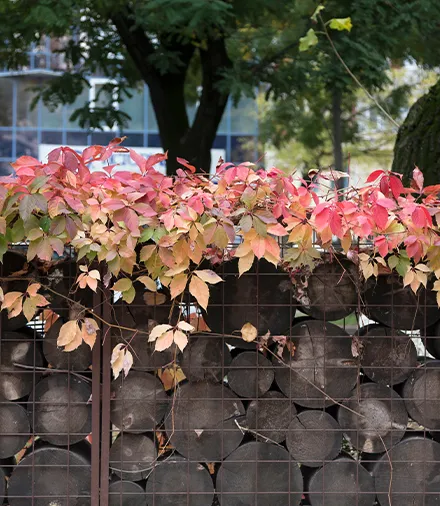

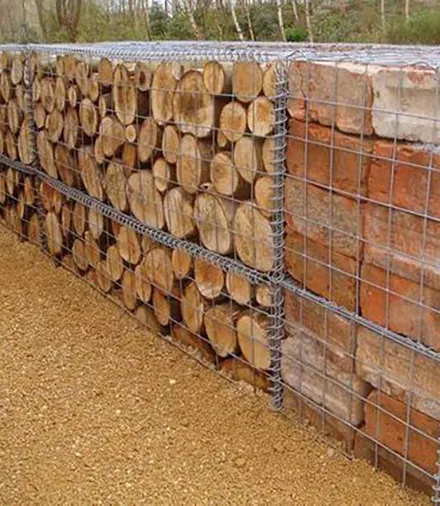

Существенный недостаток у габионов один: для их сооружения нужно много камня. Но и у этой проблемы есть решение. Вместо камней можно использовать деревянные чурки, старый кирпич или обломки черепицы.
Устройство габиона
Основа габиона — стальная сетка. Важно, чтобы она была защищена от коррозии, иначе сооружение быстро — за два-три года — разрушится. Чаще всего для габионов используют оцинкованные сетки и сетки с полимерным покрытием.
Каркасы габионов бывают двух видов: из сварной сетки или из плетеной — крученой, похожей на рабицу. Сварные габионы применяют при создании малых архитектурных форм — ландшафтных фигур, вазонов или элементов беседок. Крученые габионы используют при строительстве больших подпорных стен, которых на дачном участке не бывает.
Размер ячейки в сетке должен быть таким, чтобы камни не вываливались наружу. Чаще всего для габионов выбирают сетку с размером ячеек 50 х 100 мм, а камни — с фракцией не меньше 40–70 мм.
Основные виды габионов
Формы и размеры у габионов могут быть практически любыми, но основных видов всего четыре: плоские, коробчатые, цилиндрические и художественные (декоративные).

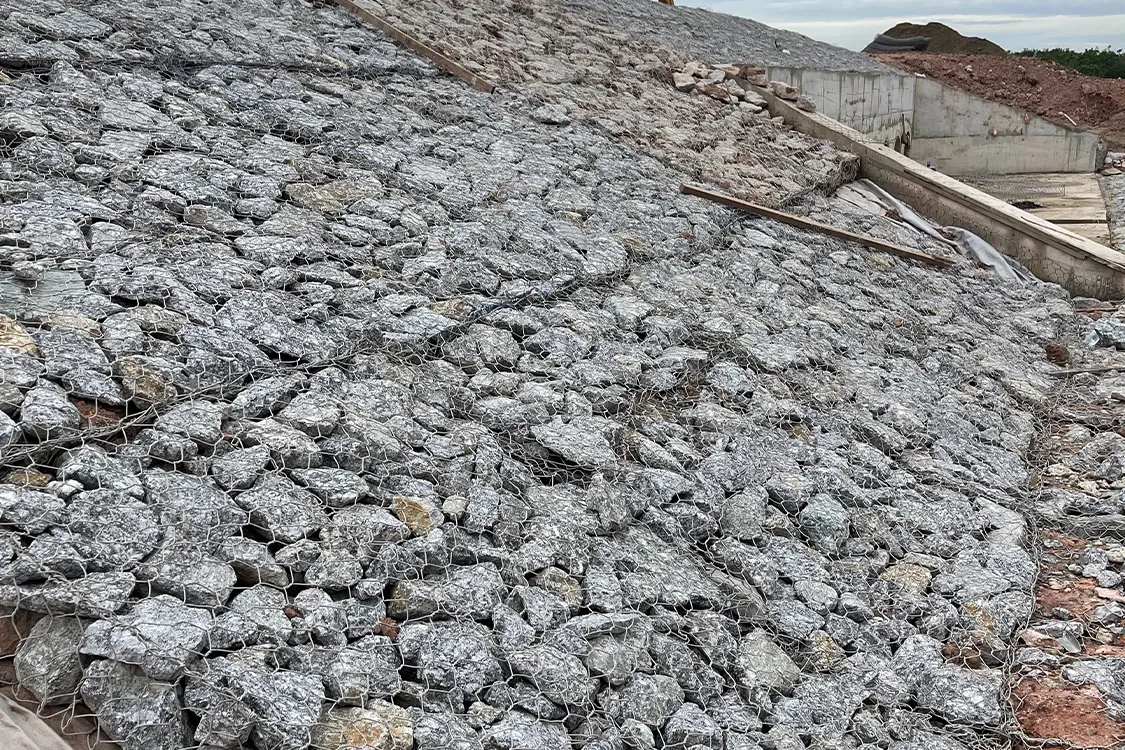

Плоские
Плоский габион — это широкая конструкция, похожая на матрас. Такие габионы используют, чтобы укрепить склоны берегов рек, ручьев, насыпей или косогоров и предотвратить их осыпание.
Источник: shutterstock.com

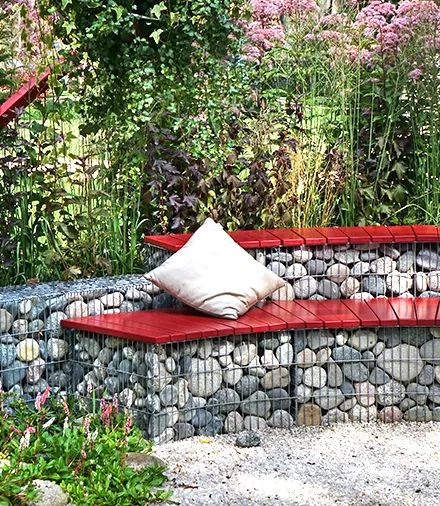

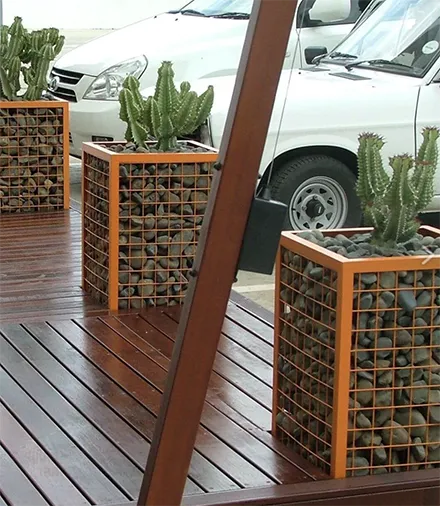

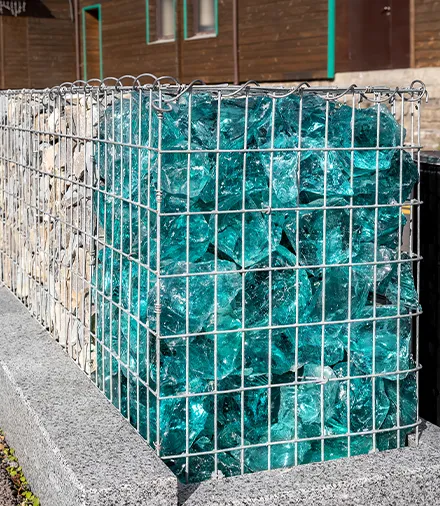

Коробчатые
Габионы в форме коробки — самые распространенные. Из сетки можно собрать любую коробчатую конструкцию и заполнить ее камнями. Чтобы коробчатый габион сохранял форму под весом камней, внутри стенки соединяют стяжками или диафрагмами из той же сетки, что и стенки.
Источник: shutterstock.com

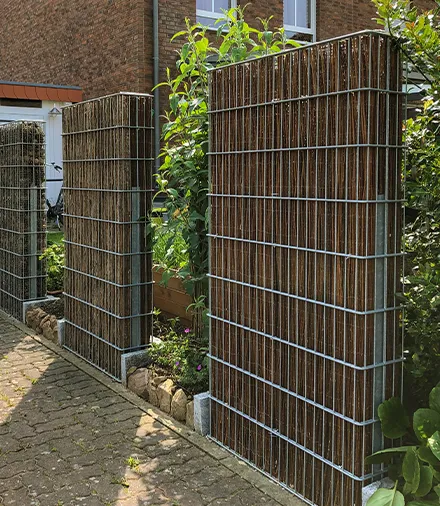

Коробчатые габионы служат ограждениями или опорами для других сооружений. В ландшафтном дизайне их используют и в качестве декора, и для зонирования.

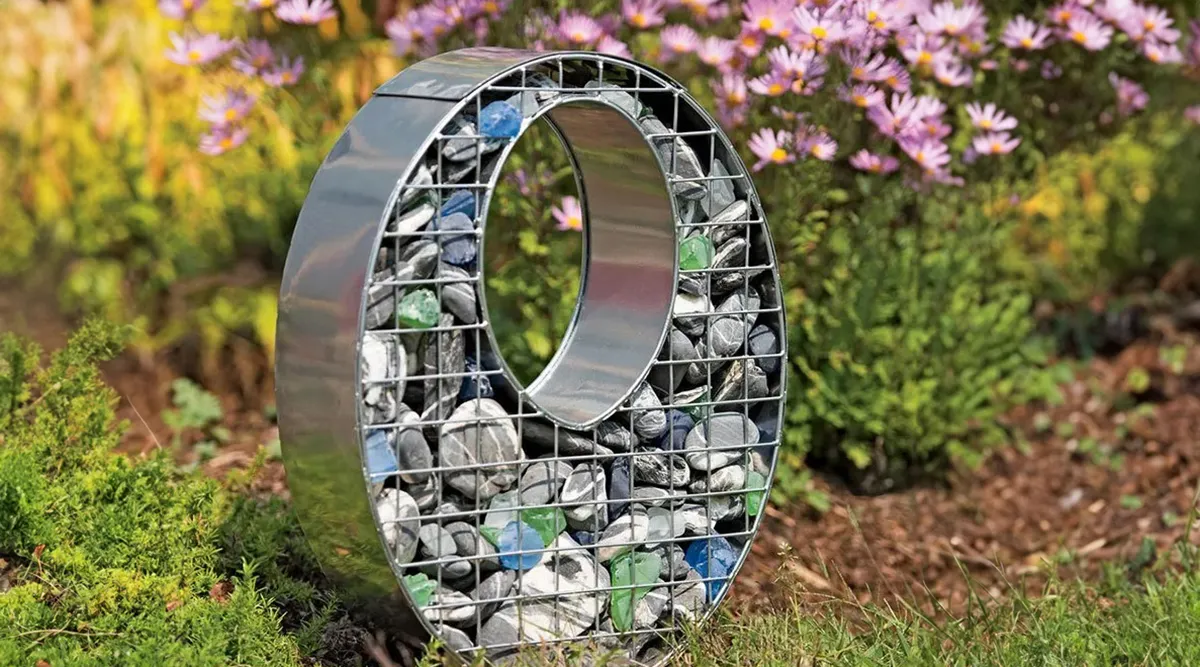

Цилиндрические

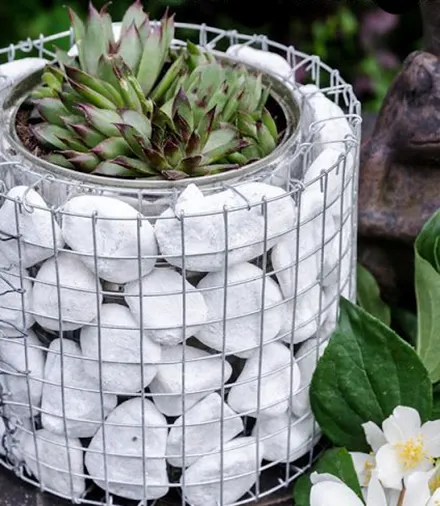

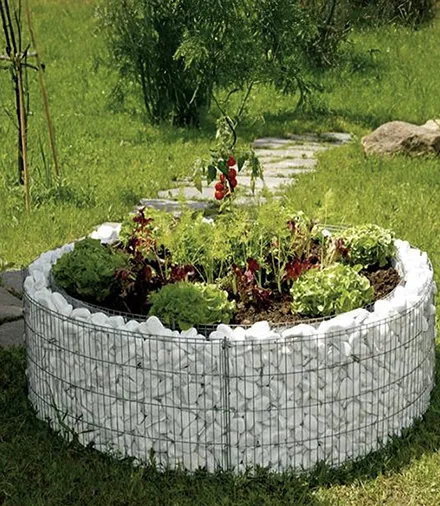

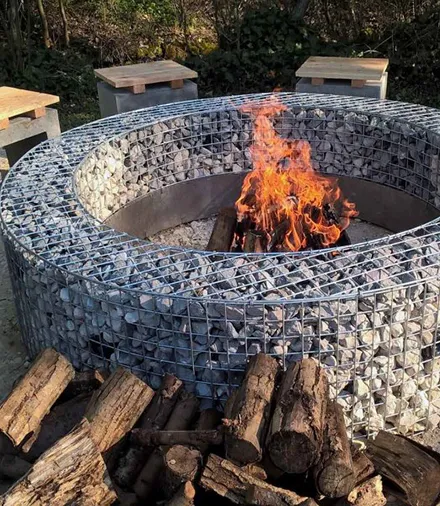

Габионы цилиндрической формы могут служить столбами, тумбами, подставками или ограждением для клумб. Цилиндр лучше, чем прямоугольная конструкция, сохраняет форму под весом каменного заполнения, поэтому в конструкции не нужны многочисленные внутренние стяжки и диафрагмы. Цилиндрические габионы с сечением правильной круглой формы самые простые в изготовлении.

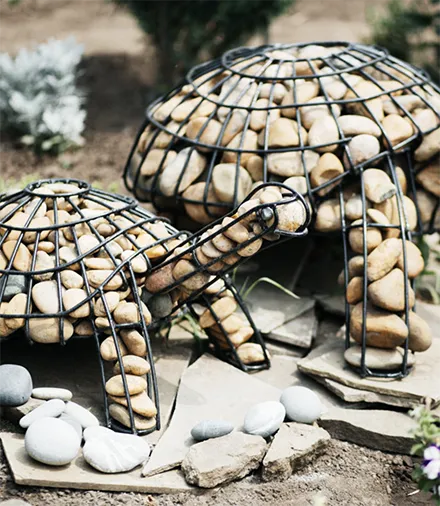

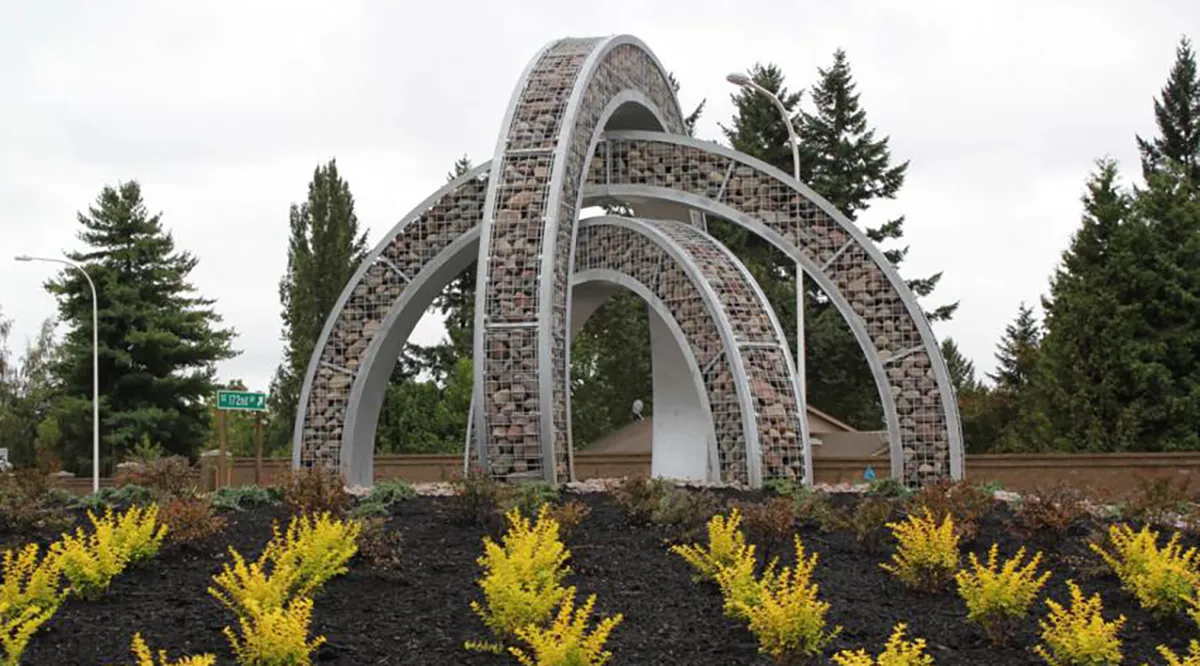

Художественные

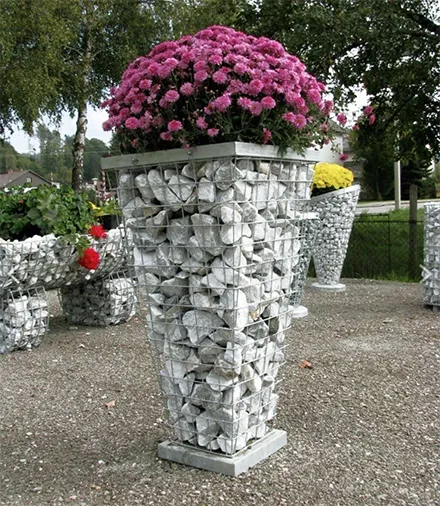

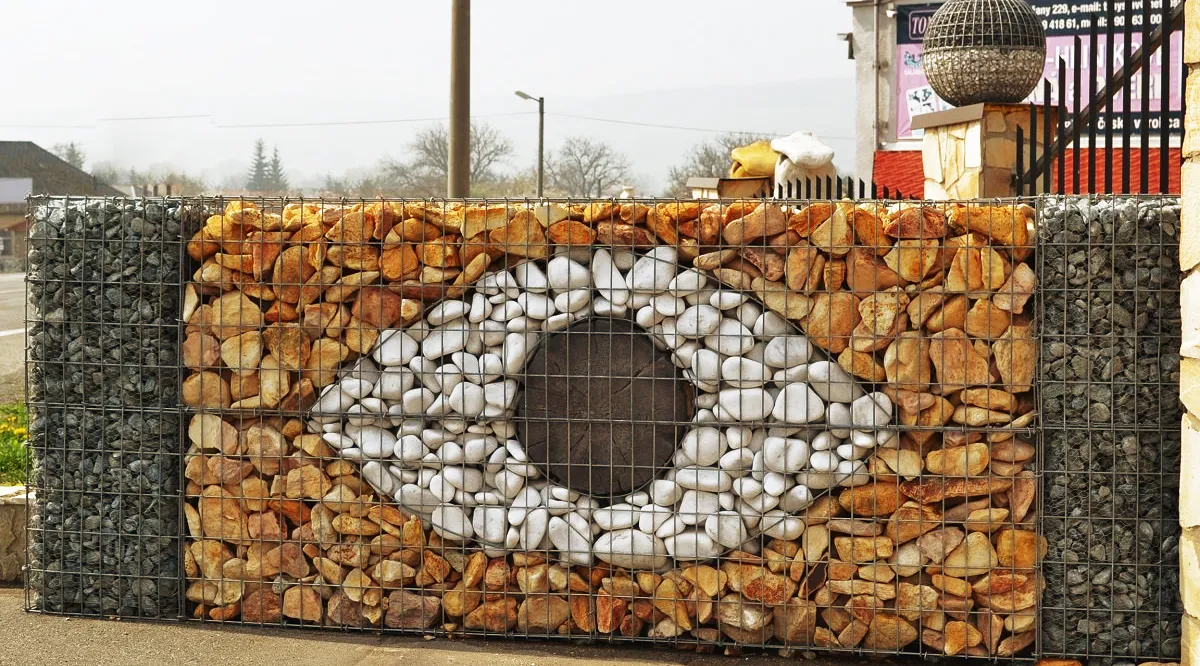

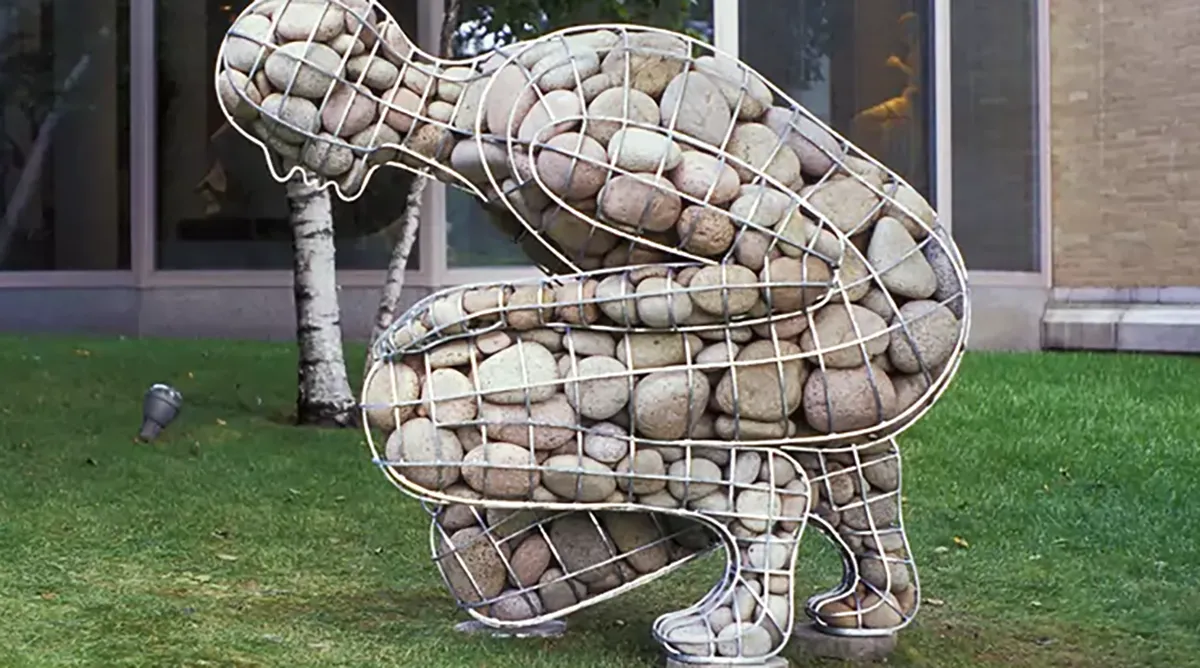

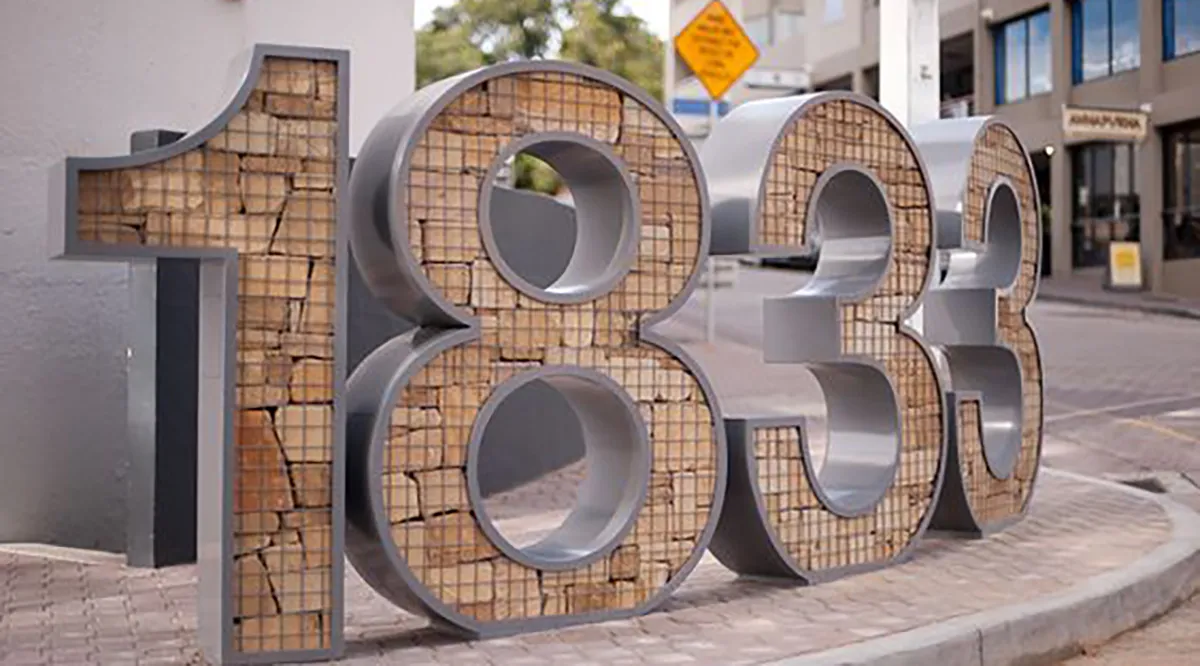

Художественные — это габионы сложной формы: в виде фигурок животных, людей или арок. Как правило, они служат только для украшения сада и практических задач не решают.
Сделать художественные габионы сложно. Сетка для них обычно не годится — их изготавливают из прутка или арматуры.
С чего начать
Прежде всего нужно решить, какой нужен габион. Это особенно важно для подпорных стенок из коробчатых габионов — здесь от прочности конструкции зависит, насколько успешно она будет выполнять свои функции. Чтобы сооружение не деформировалось под нагрузками, сетка должна быть из прочной стальной проволоки. Для декоративных садовых габионов требования по прочности ниже.
Затем нужно определиться с видом наполнителя. В зависимости от этого выбирают размер ячеек сетки и ее структуру: наполнитель не должен высыпаться из габиона наружу.
Если вы планируете покупать камень для заполнения габиона, выясните, где расположен ближайший карьер, какую фракцию камня он предлагает и есть ли возможность выгрузки камня в максимальной близости от места стройки. Все эти нюансы влияют не только на стоимость материалов, но и на время, которое уйдет на строительство габионов.
Чтобы рассчитать нужное количество камня в кубометрах, нарисуйте эскиз габиона и определите его размеры. Затем рассчитайте объем заполнителя:
Длина х высота х толщина = объем, м3
Объем камня в кубометрах умножьте на коэффициент уплотнения щебня 1,8 — получите массу камня в тоннах.

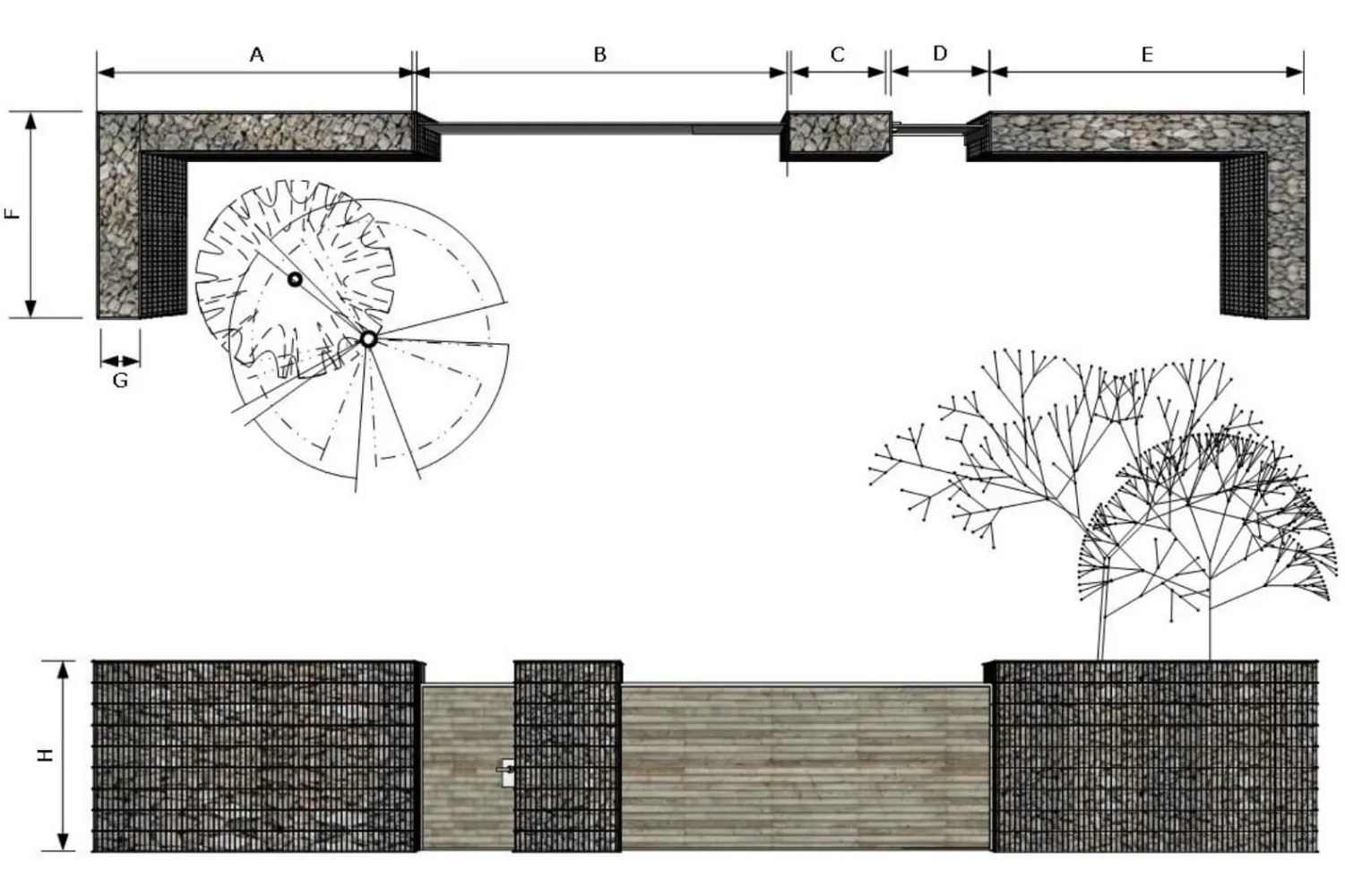

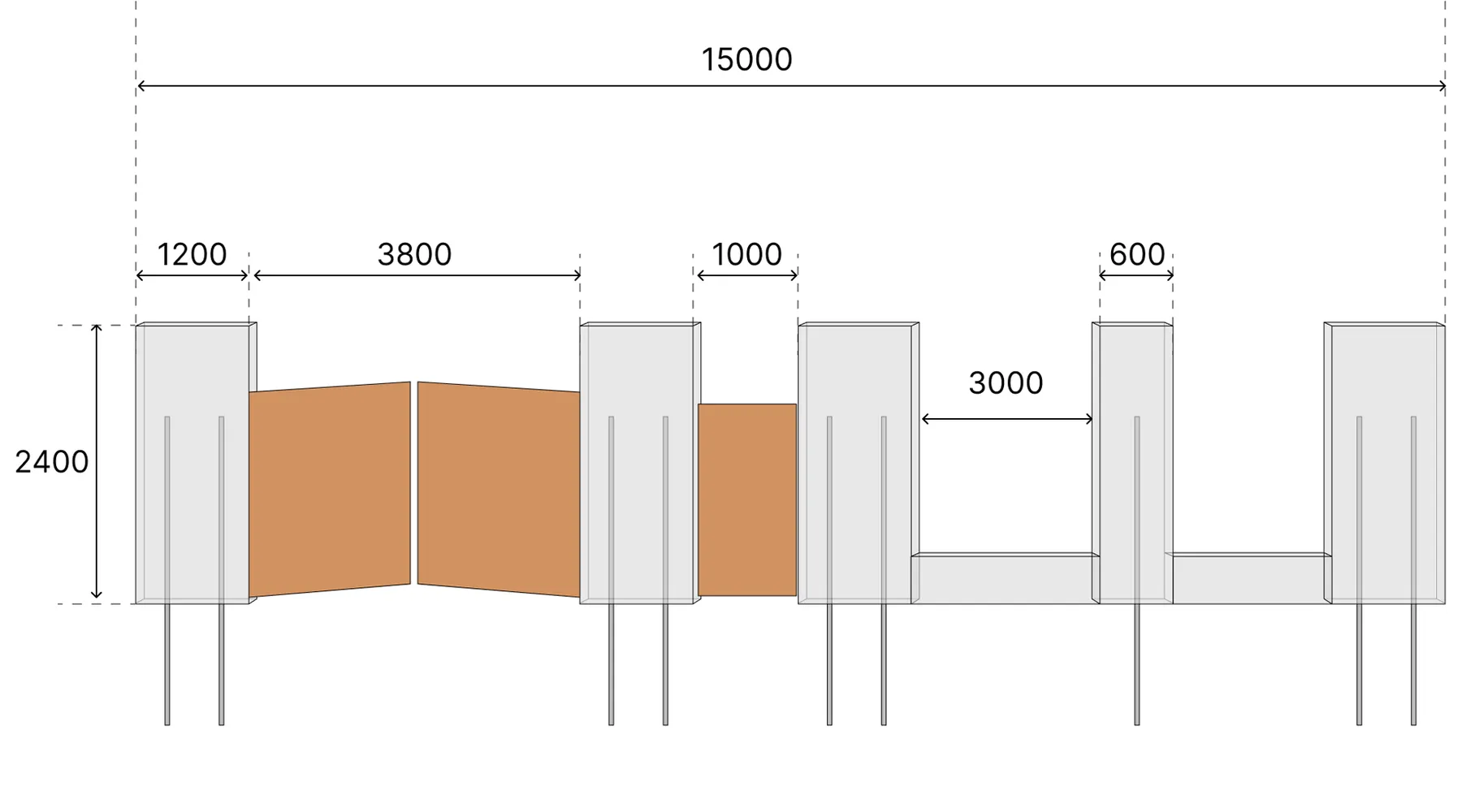

Схема габионной ограды в плане (сверху) и вид спереди. Источник: Иллюстрация предоставлена автором
Собрать каркас для габиона проще всего из габионных конструкторов, в состав которых, помимо оцинкованной сварной сетки, входят специальные соединительные элементы — спирали, стяжки и соединительные панели. Но все эти элементы можно купить и по отдельности в строительных магазинах.
В строительстве габионов есть четыре этапа:
- подготовка площадки
- сборка каркаса
- установка каркаса на подготовленное место
- заполнение каркаса
Материалы и инструменты
Чтобы сделать коробчатый габион своими руками, вам потребуется:
- профильные трубы 60 х 60 мм
- геотекстиль
- гравий и песок
- камни для заполнения
- пескобетон
- габионная сетка с ячейкой 80 х 100 мм, нарезанная на листы
- проволока для стяжек
- скобообжимной пистолет или скобообжимные клещи
- ямобур
- пассатижи
- строительный уровень
- рулетка
- перчатки
Как установить и заполнить габион

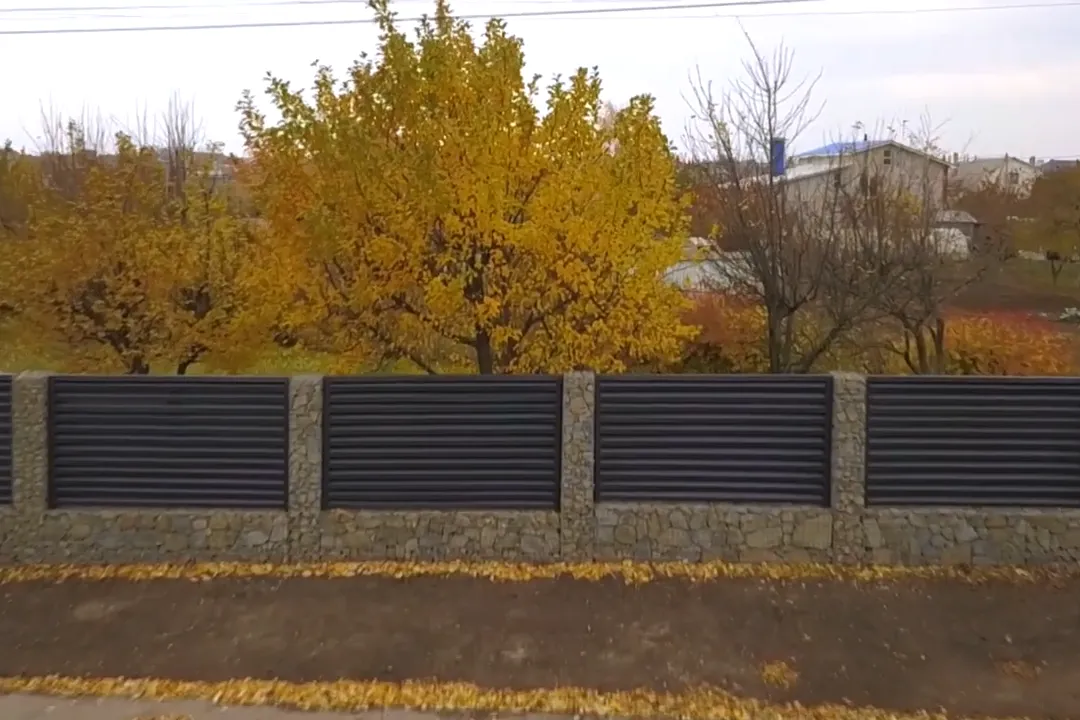

Расскажем, как сделать из габионов опоры и основание для забора длиной 15 м и толщиной 30 см. Высота опор над уровнем земли — 2,4 м. После постройки габионов между столбами нужно будет смонтировать ограждение из доски или штакетника и установить ворота и калитку. Для монтажа возьмем сетку, нарезанную на листы, — с ней проще работать.
Подготовительные земляные работы лучше провести в теплую сухую погоду. Наполнять габионы камнями можно в любое время года, в том числе зимой.

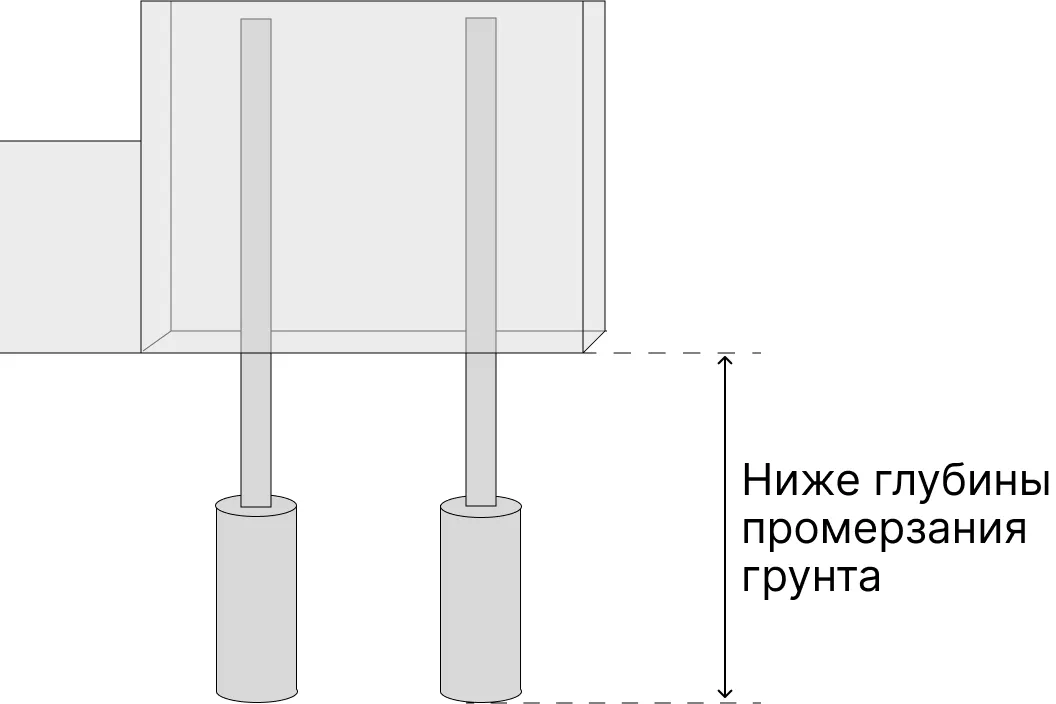

Сначала нужно установить опорные столбы с интервалом 300 см. Для этого садовым буром сделайте в земле отверстия на глубину промерзания в вашем регионе, опустите в них профильные трубы и забетонируйте их цементно-песчаным раствором. Для габиона шириной 120 см используйте два опорных столба, для габиона шириной 60 см или 30 см достаточно одного.

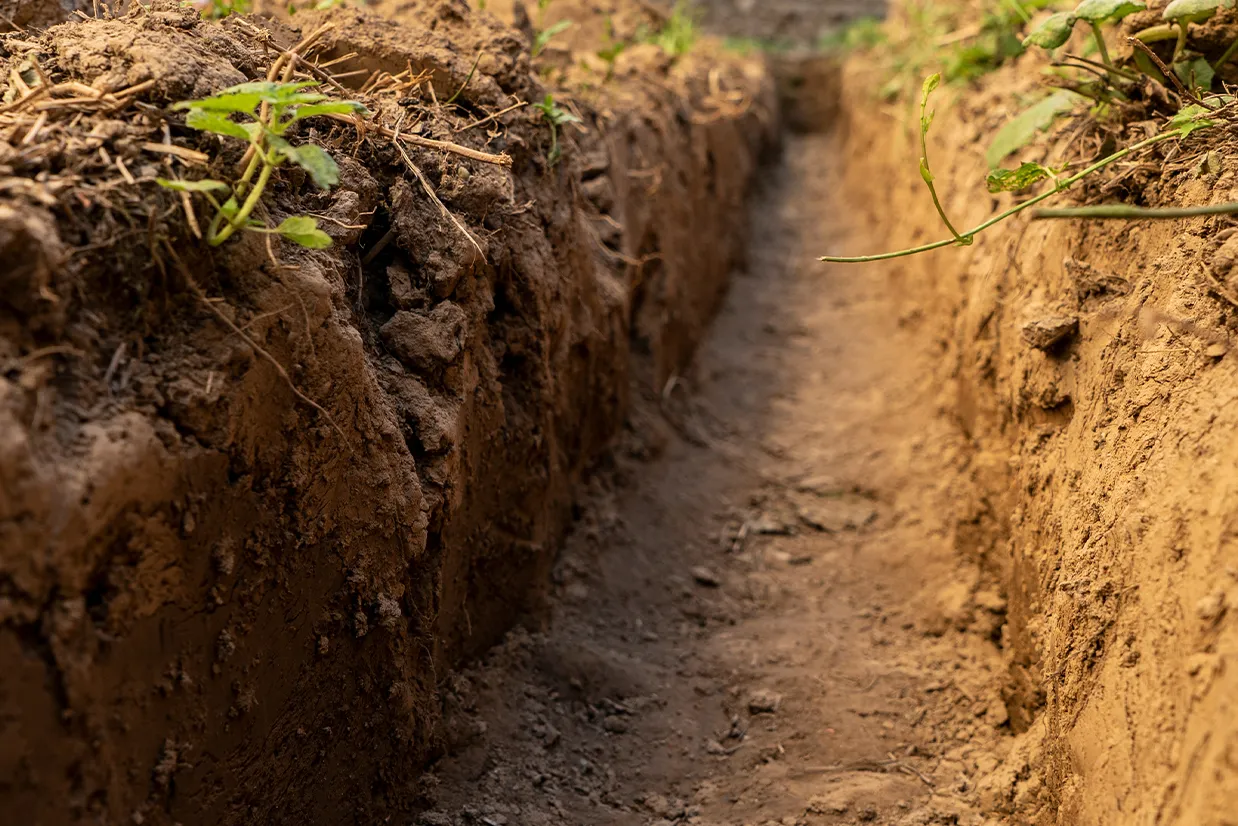

Между столбами выкопайте траншею глубиной 20–30 см и шириной 40 см.
Источник: shutterstock.com

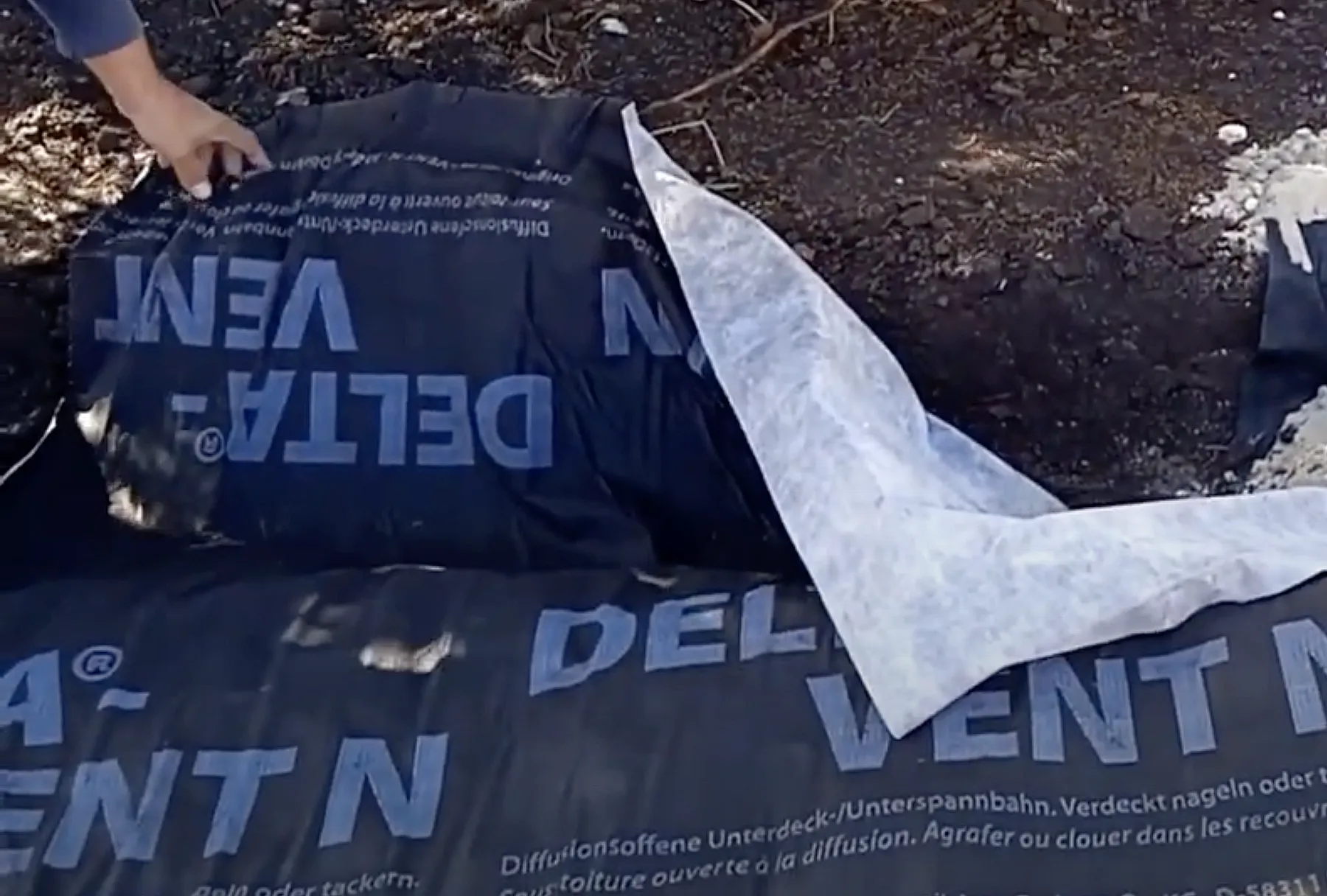

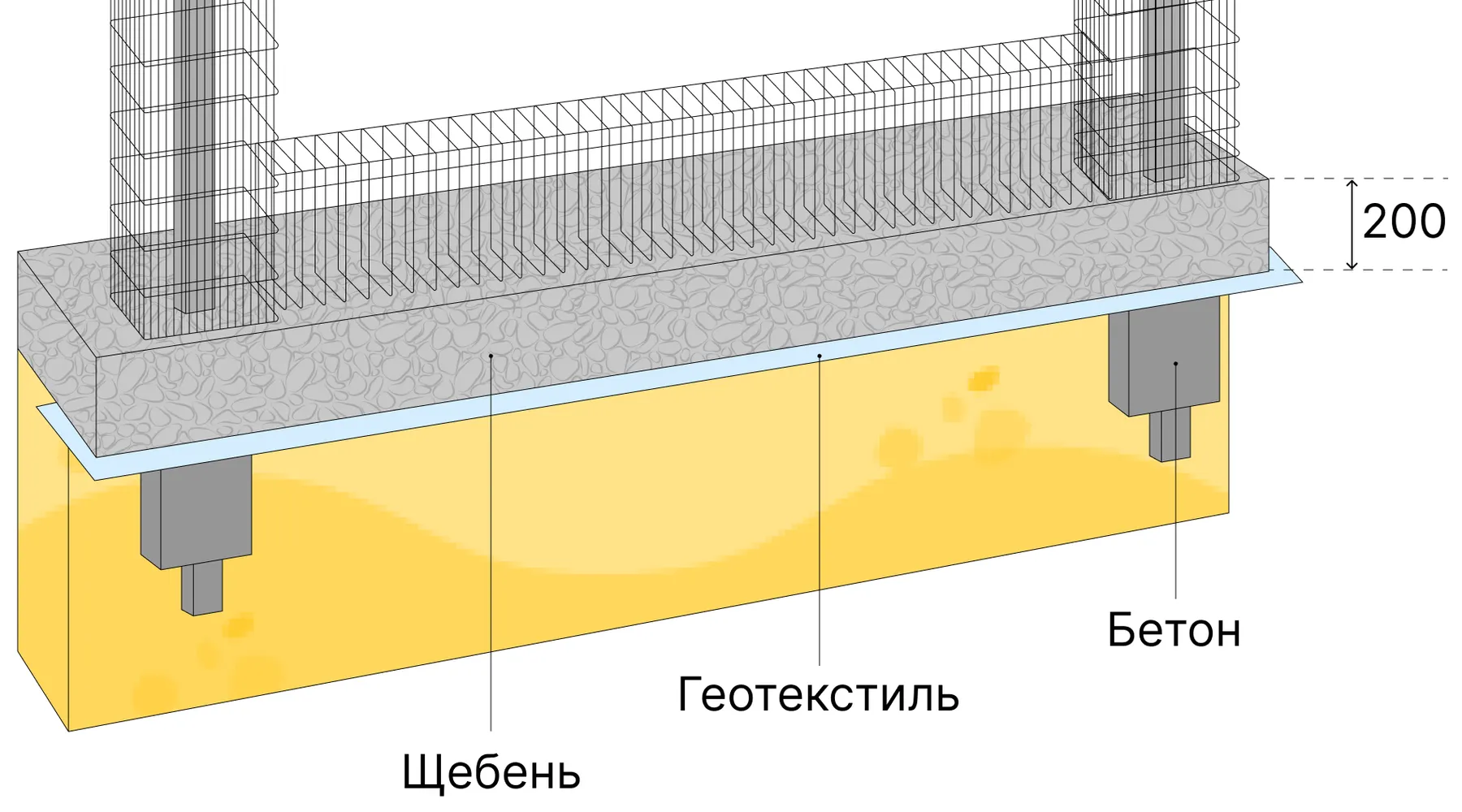

Застелите геотекстилем дно траншеи и боковые стенки. Он предотвратит смешивание засыпки с грунтом.
Источник: Youtube | GABIONIKA
Засыпьте траншею смесью мелкого гравия и песка: чем больше в смеси песка, тем лучше. Утрамбуйте с помощью виброплиты (можно арендовать) или проливая водой.

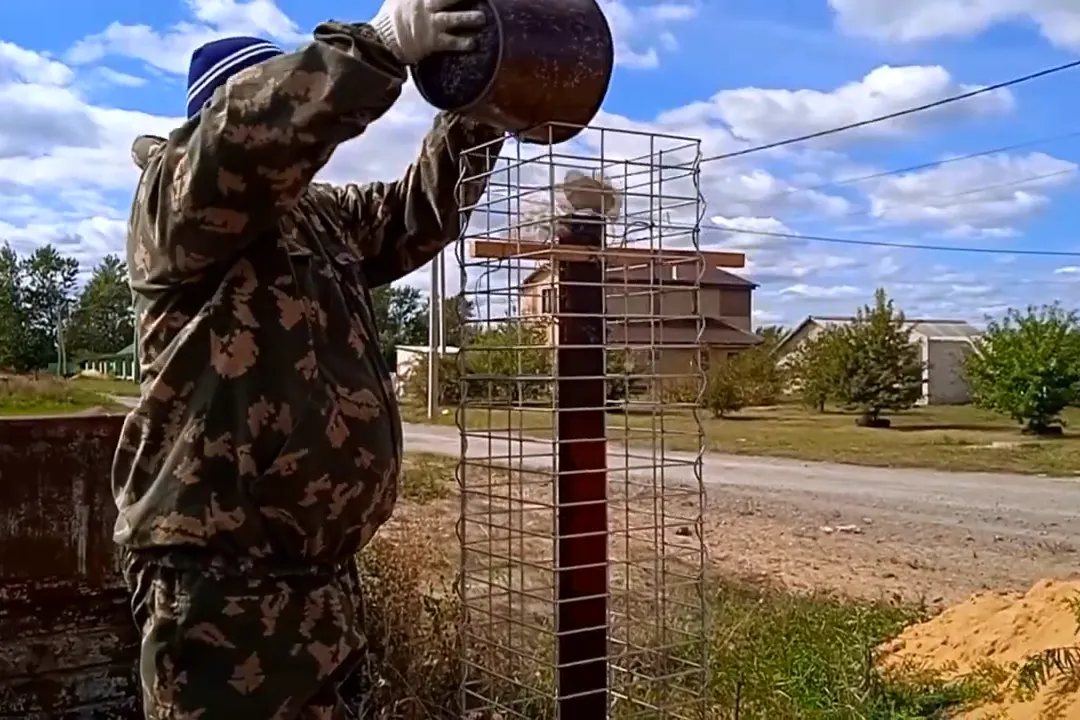

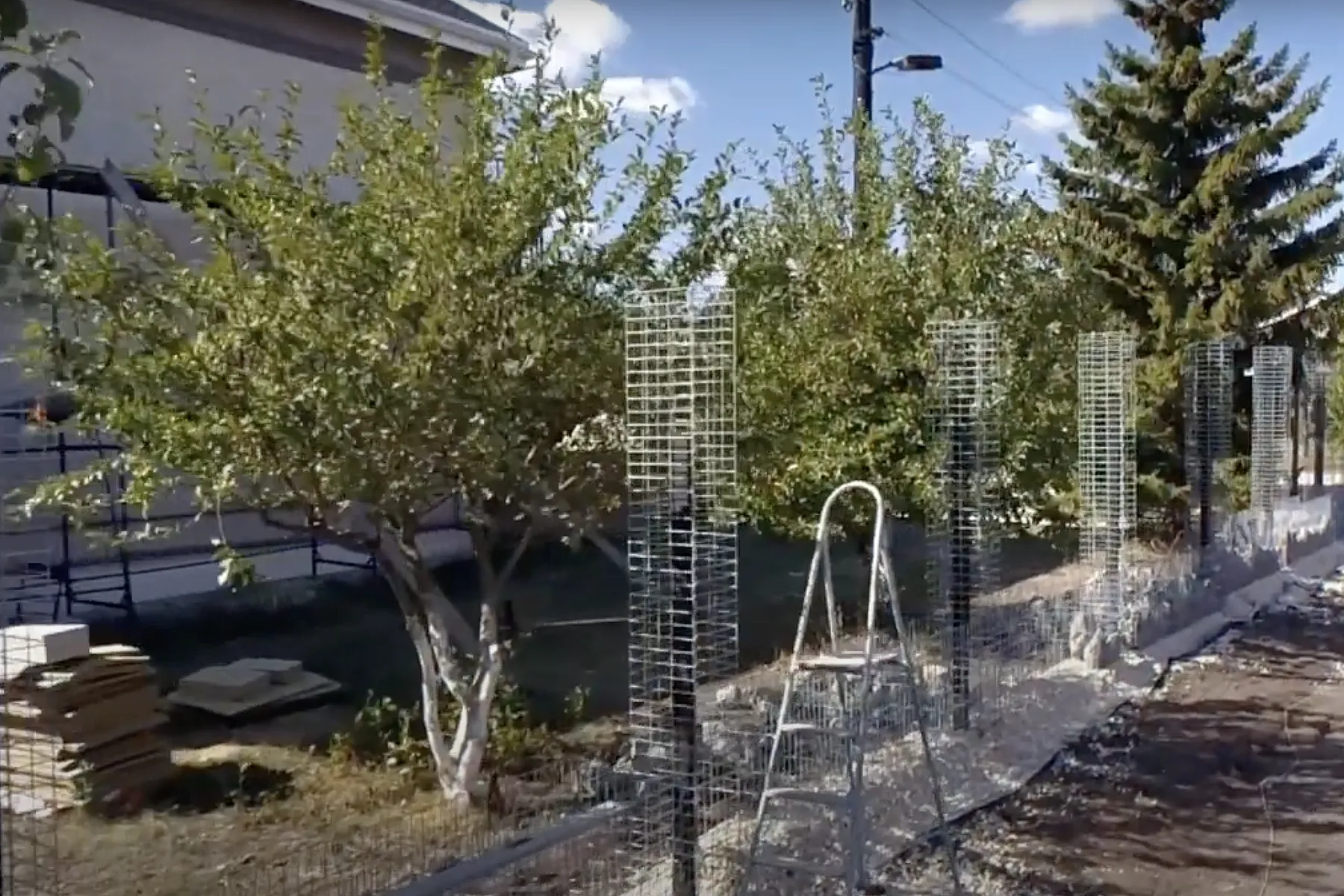

Соберите из габионной сетки каркасы столбов и наденьте их на опорные столбы из профильных труб. Элементы сетки соединяйте с помощью скобообжимного пистолета.
Источник: Youtube | GABIONIKA
Соберите цокольную часть: соедините сетчатые столбы габионной сеткой по уровню. Между сетками через каждые 50 см установите стяжки из проволоки.
Источник: Youtube | GABIONIKA

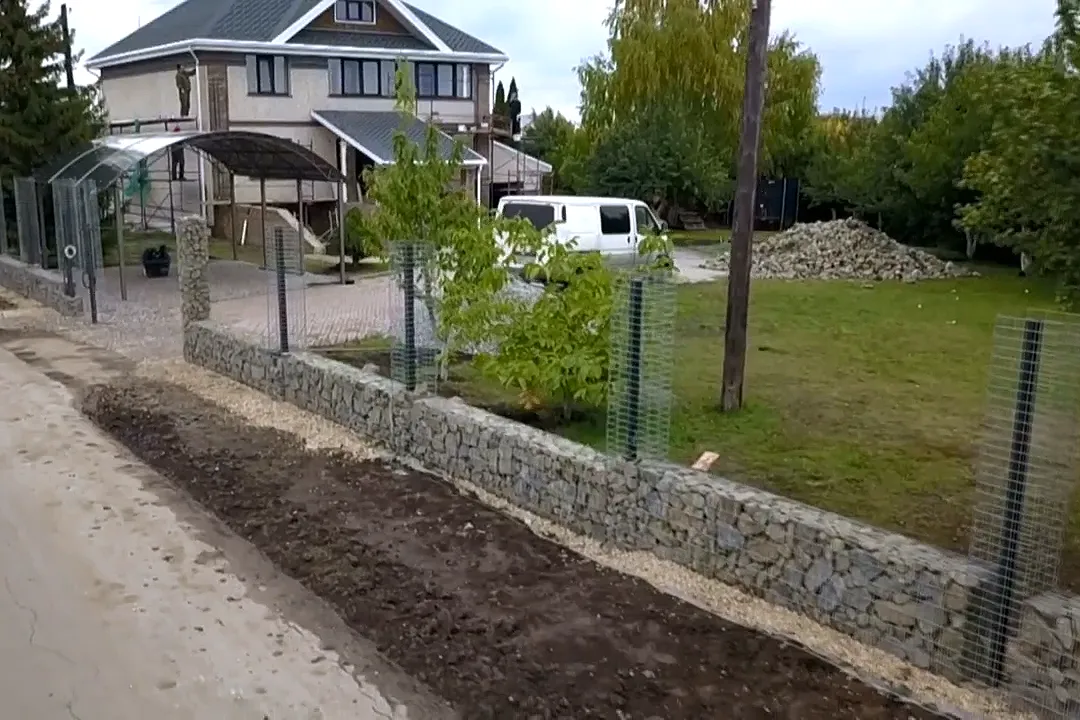

Заполните цоколь и нижнюю часть столбов камнем. Крупные камни укладывайте вручную максимально плотно друг к другу. Закройте габион сеткой сверху, закрепите ее проволокой.
Источник: Youtube | GABIONIKA
Заполните столбы камнем — для засыпки используйте камни помельче. Столбы сверху сеткой можно не закрывать.
Источник: Youtube | GABIONIKA

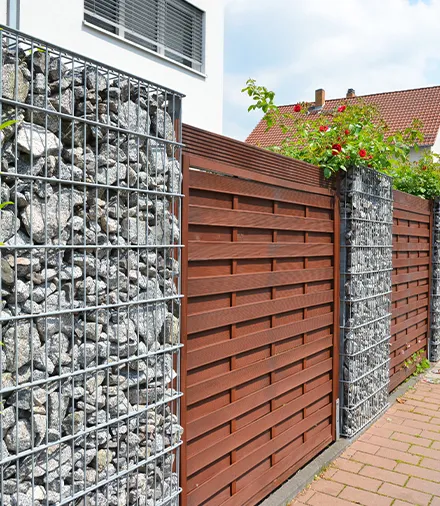

Смонтируйте между столбами забор из выбранного материала. Габионное ограждение готово.
Источник: Youtube | GABIONIKA
Основные ошибки
Если габион быстро потерял форму, значит, при его строительстве были допущены ошибки. Чтобы их исправить, габион придется разбирать и строить заново. Поэтому лучше знать о возможных ошибках заранее и не допускать их.
Некачественная сетка
Сварная сетка должна быть сделана из оцинкованной проволоки. Важно обратить внимание на диаметр прутка сетки — выбирайте сетку потолще. Срок службы сетки диаметром от 4 мм — 50 и более лет.
Плохой заполнитель
Использование камня неподходящей фракции также приводит к деформации габиона. Если фракция слишком мелкая, заполнитель будет высыпаться через ячейки сетки. Слишком крупные камни тоже невозможно качественно уложить — в результате габион потеряет устойчивость.
Недостаточная плотность укладки
Если камень уложить недостаточно плотно, он даст усадку. Тогда в лучшем случае придется добавлять камней, а в худшем — конструкция деформируется, и ее придется переделывать.
Резюме
Габионы — это конструкции из металлической сетки, заполненной камнями. Их используют для укрепления склонов, создания подпорных стен и в качестве малых архитектурных форм для украшения сада — скамеек, оград, подставок или ограждений для клумб.
Небольшие габионы можно сделать своими руками. Для строительства больших опорных конструкций лучше обращаться к специалистам, потому что долговечность сооружения зависит от правильного проектирования.
