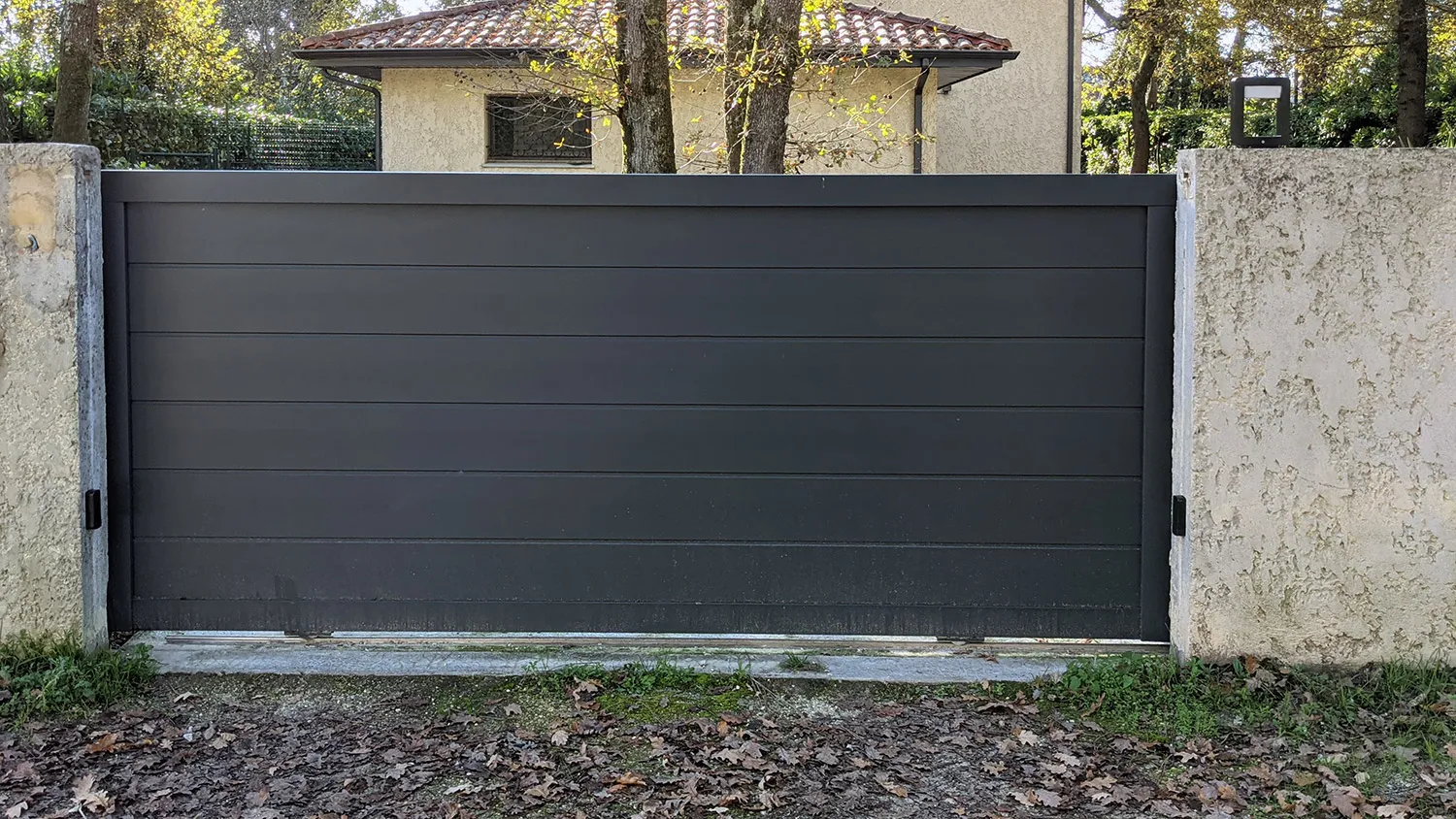

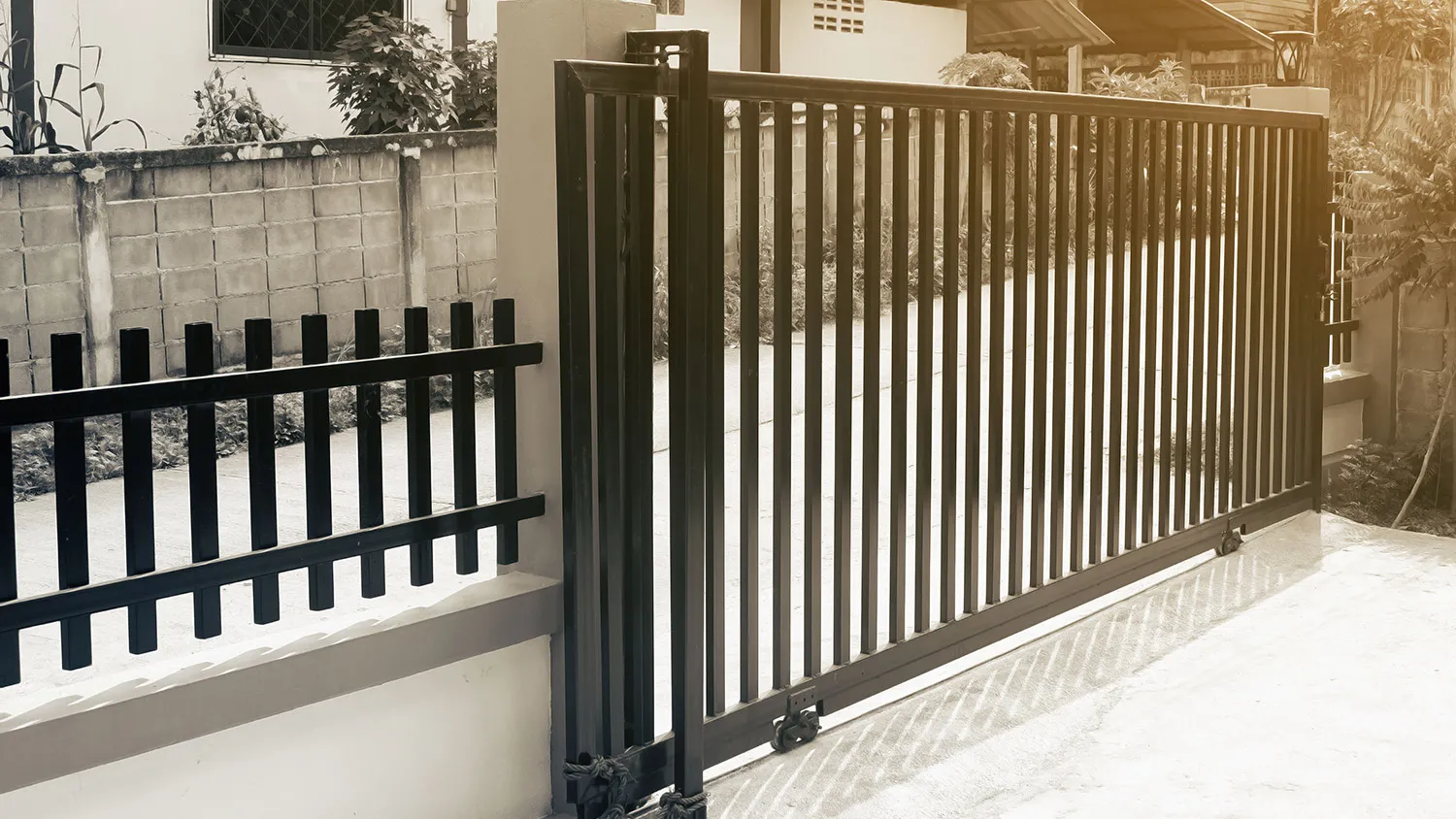

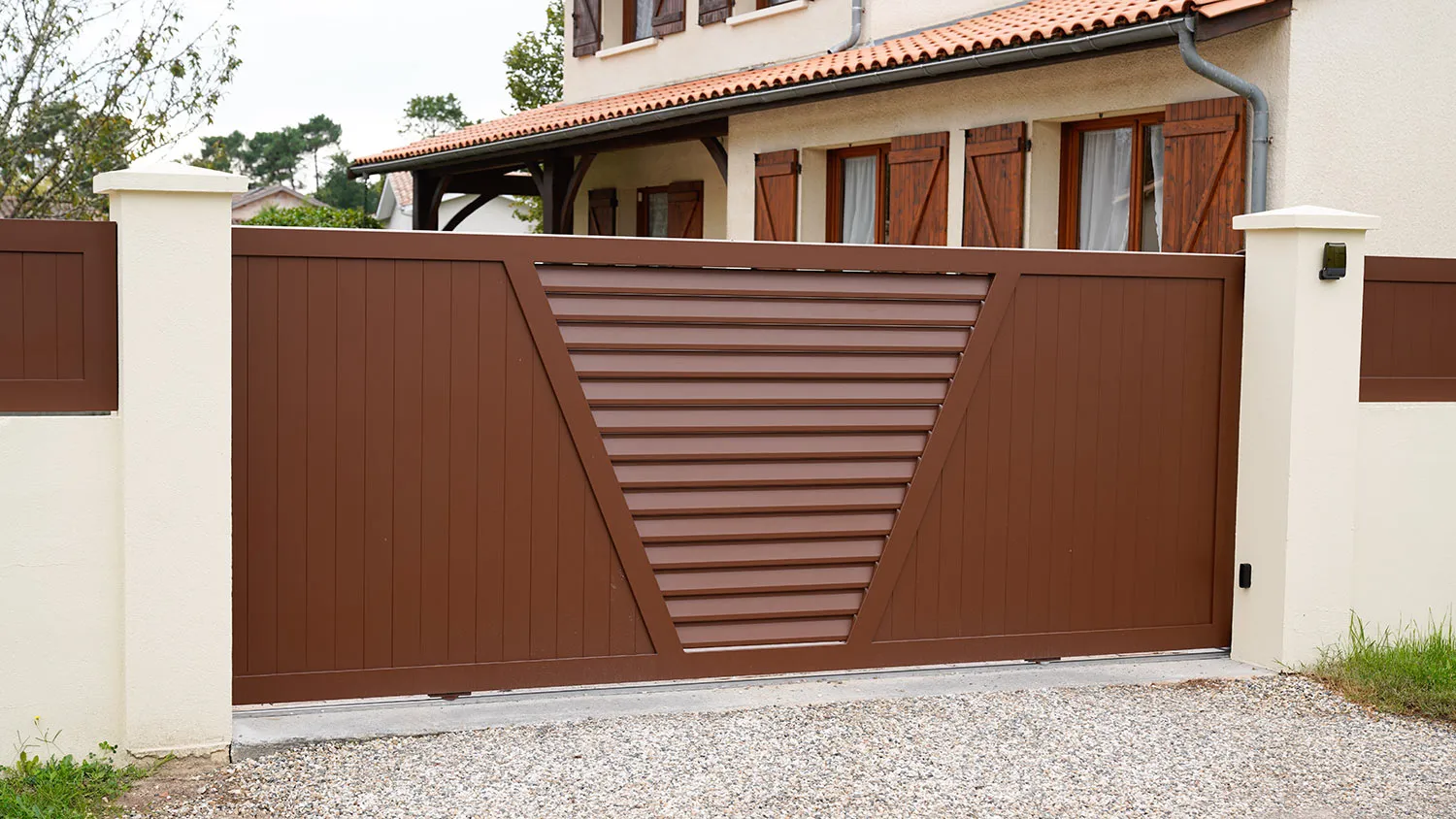

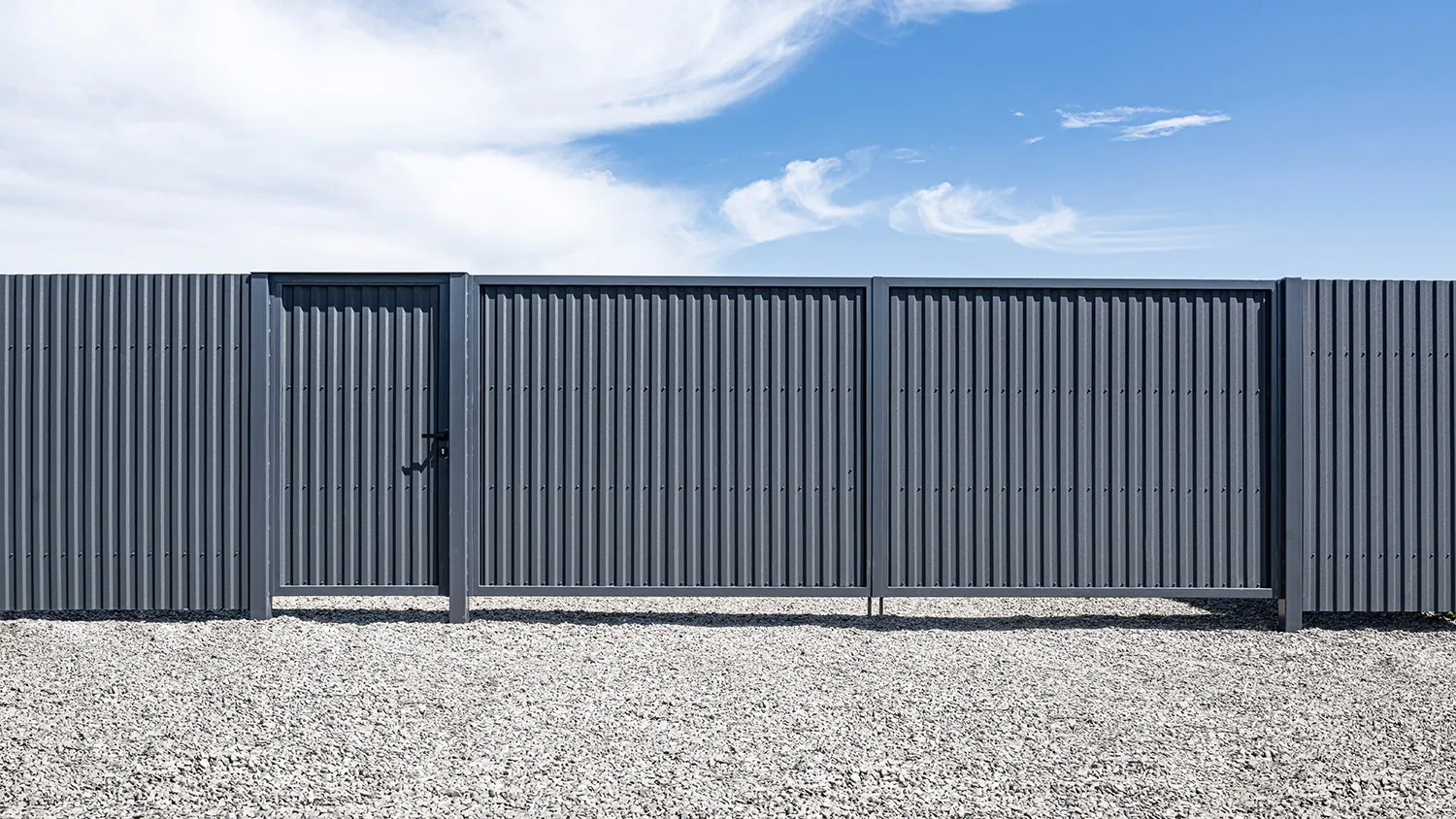

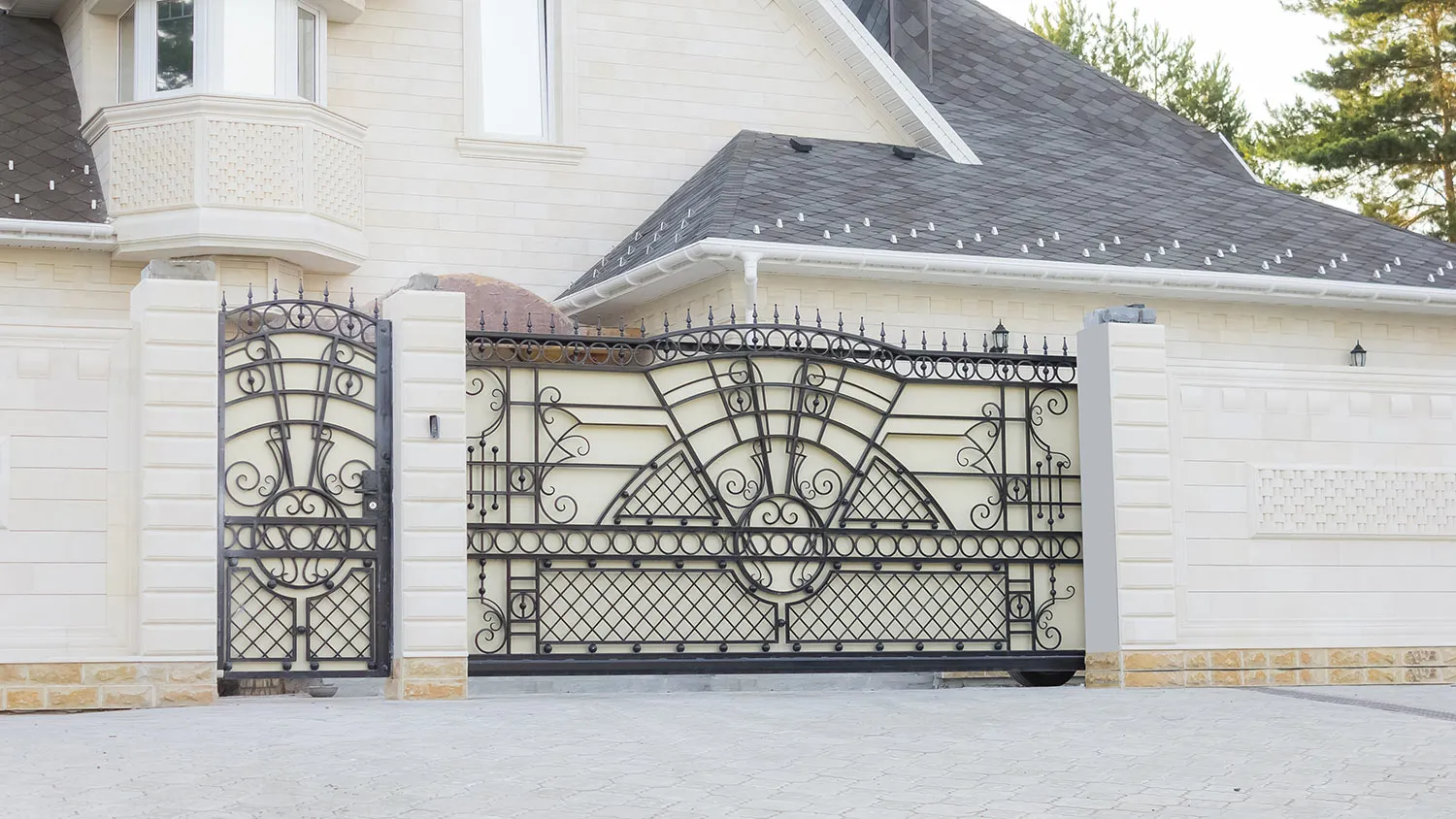

Решение, которое делает выезд с участка простым и удобным, — откатные ворота. Их можно сделать самостоятельно и сэкономить десятки тысяч рублей на монтаже. Расскажем про этапы проектирования, расчеты, выбор материалов, монтаж фундамента, фурнитуры и автоматики, чтобы установка откатных ворот своими руками прошла без ошибок.

Устройство откатных ворот

Полотно откатных (иные названия — раздвижных, сдвижных, выдвижных) ворот не распахивается, а сдвигается вбок, вдоль забора, как двери у шкафа-купе. Такая система доступа на придомовую территорию не занимает место перед въездом, подходит даже для компактных участков, ее можно установить своими руками. К тому же откатные ворота легко автоматизировать. Это позволит управлять ими удаленно, например, если нужно пропустить к дому курьера.

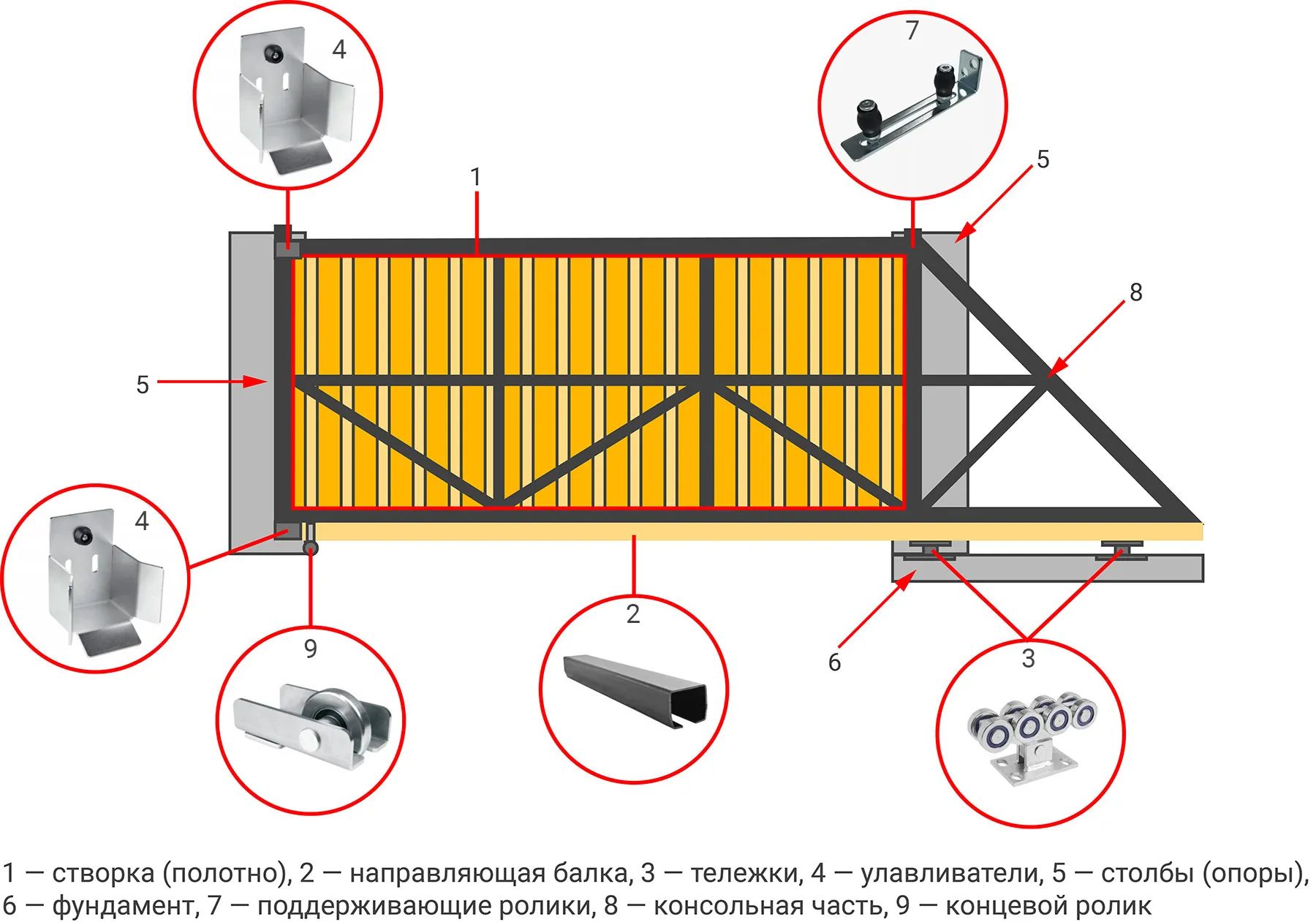

Устройство откатных ворот зависит от вида, но основные компоненты остаются схожими. Список ключевых элементов, которые входят в стандартную конструкцию (на примере наиболее популярного консольного варианта):

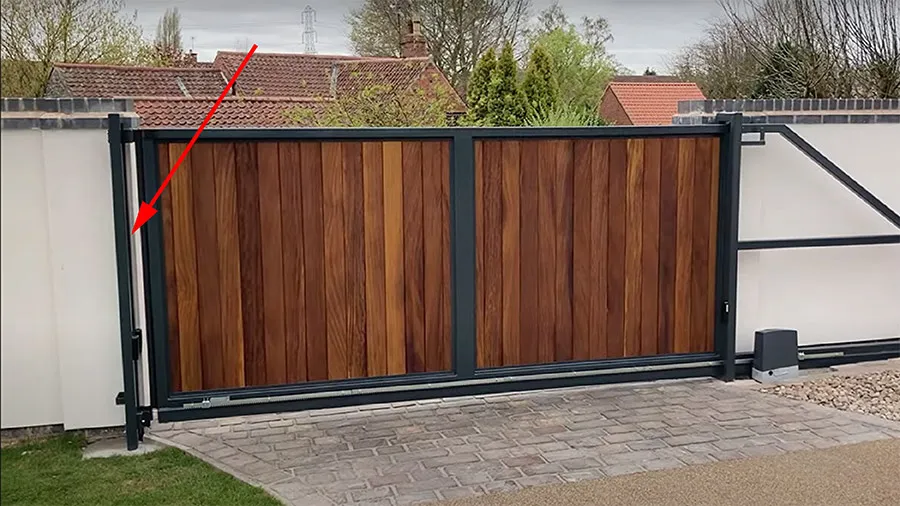

1. Створка (полотно) — это подвижная часть, которая закрывает проем. Ее делают из металла, профнастила, дерева или комбинированных материалов. Основа — каркас (рама) из профильной трубы с ребрами жесткости.
2. Направляющая балка — прочный П-образный профиль, который приваривают снизу створки. По нему на роликах скользит полотно. Балка должна быть ровной, чтобы раздвижные ворота шли плавно.

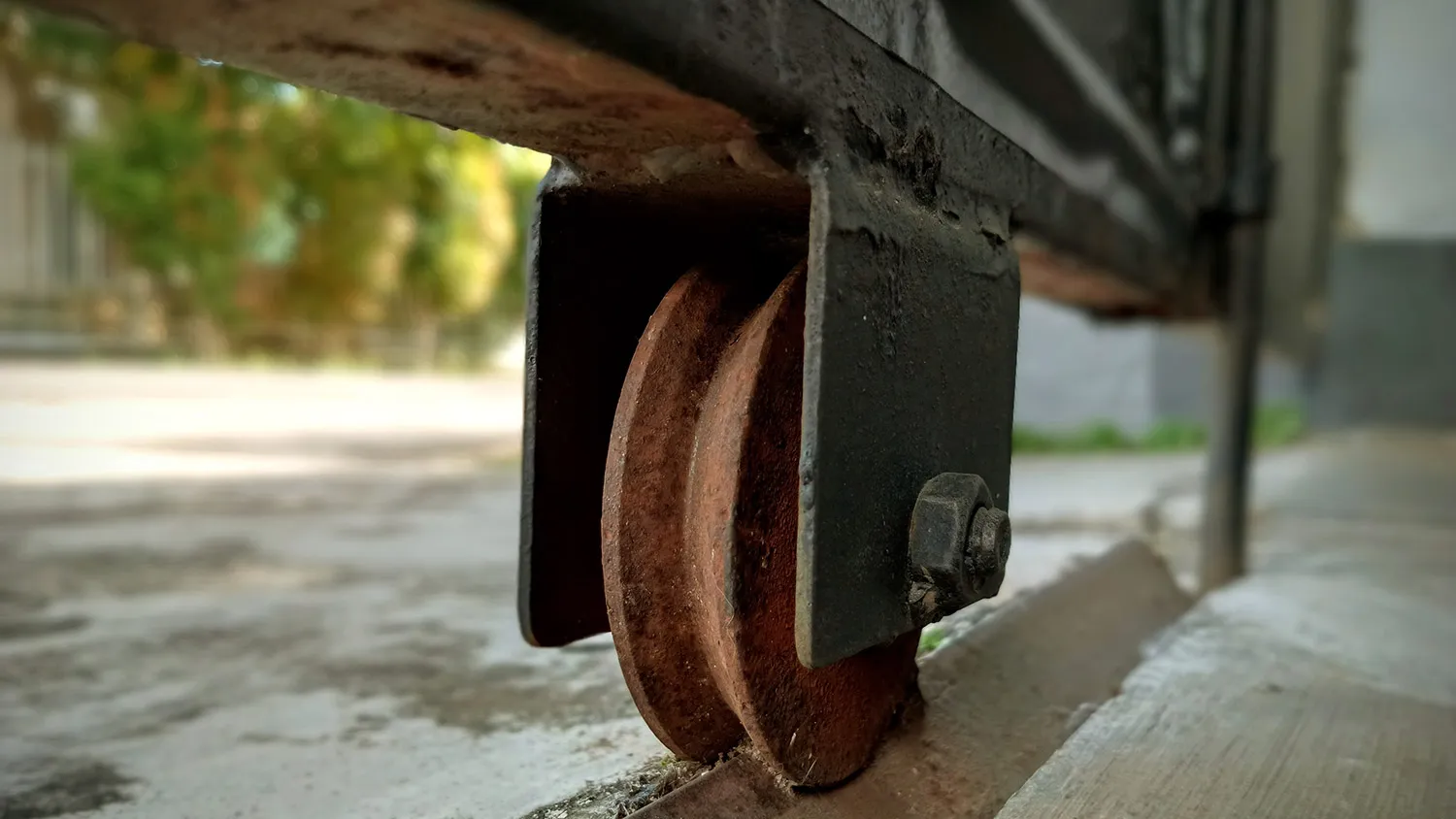

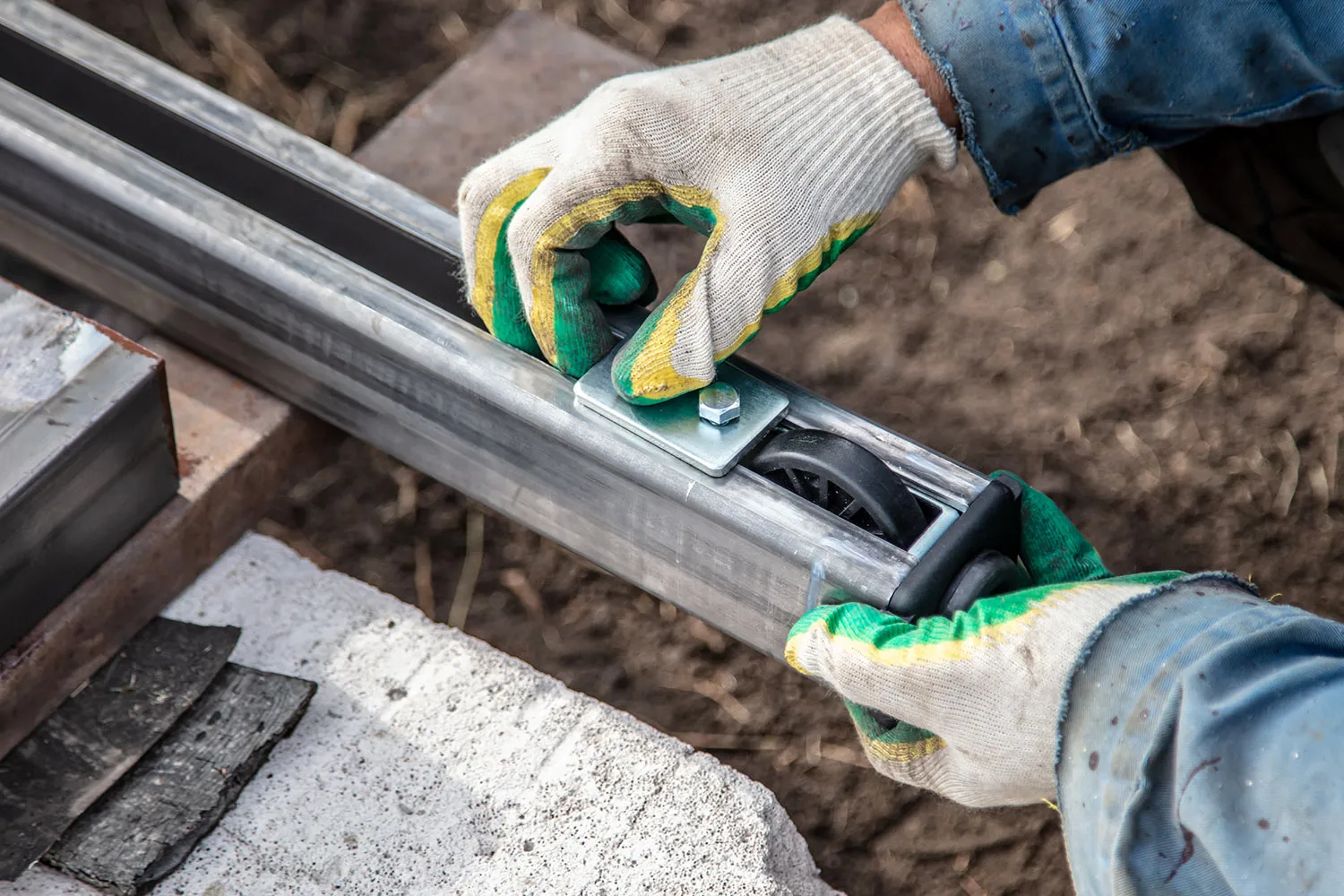

3. Тележки — опоры с роликами, которые ставят на фундамент. По ним движется полотно.
4. Улавливатели — фиксируют сдвижные ворота в закрытом положении. Нижний разгружает тележки, верхний удерживает створку от раскачивания.
5. Столбы (опоры) — стоят по бокам проема. Тот, у которого расположен фундамент, называют опорным, противоположный — улавливающим.
6. Фундамент (закладной элемент) — швеллер в бетоне, к которому крепят тележки. Он должен быть прочным и залит ниже уровня промерзания.

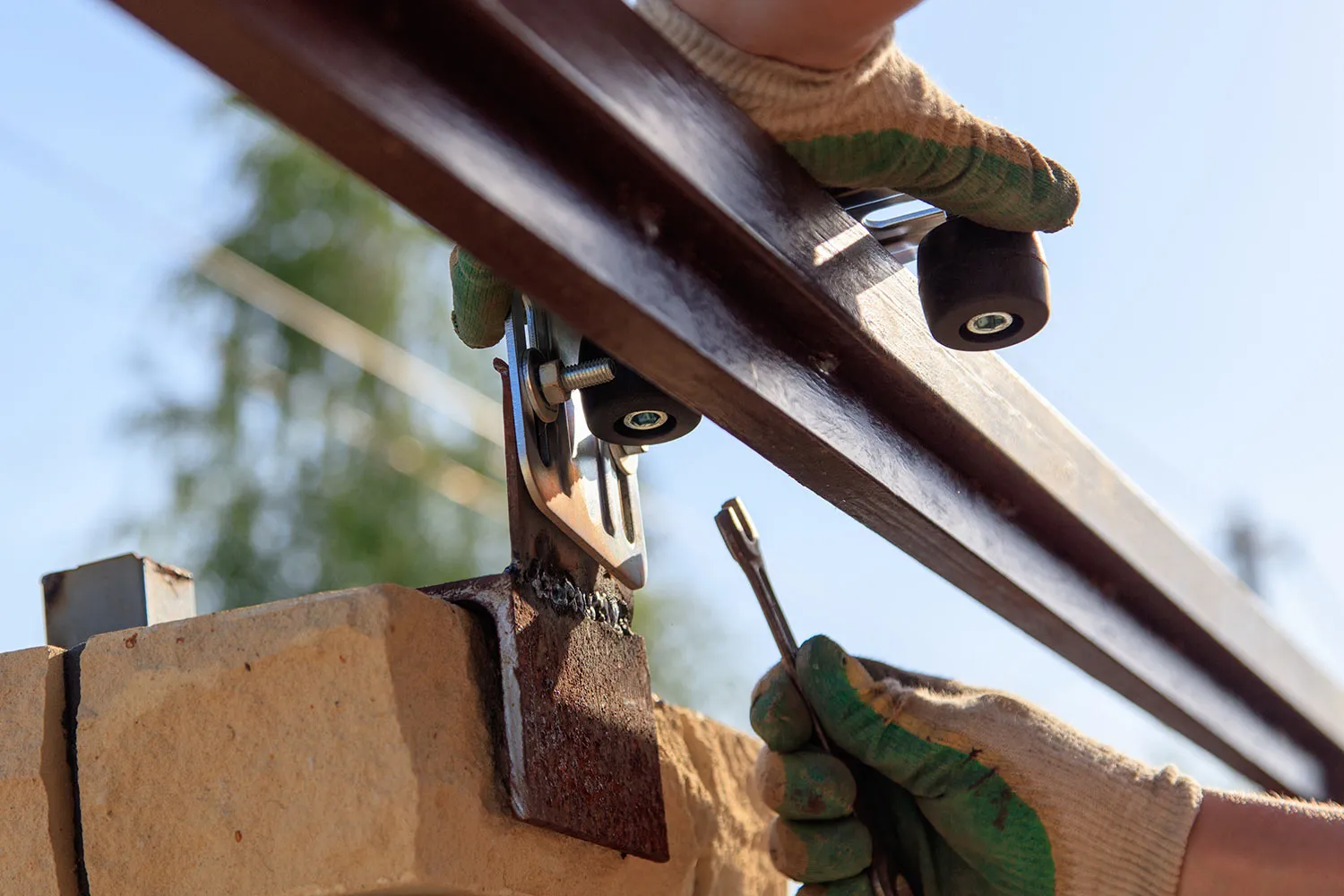

7. Поддерживающие ролики — ставят сверху на опорный столб. Они направляют полотно, не дают ему шататься и улучшают плавность хода.

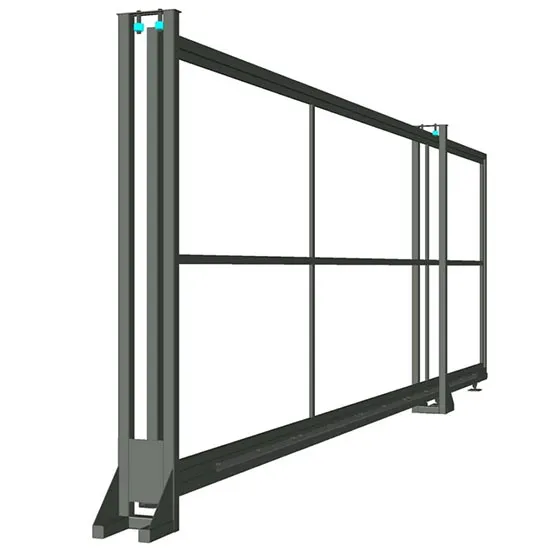

8. Консольная часть — задняя часть створки, уравновешивает конструкцию. Без нее выдвижные ворота провисают или теряют устойчивость.
9. Концевой ролик — ставят на конец балки. Он заезжает в нижний улавливатель и поддерживает полотно в закрытом положении.

Перед началом работ важно разобраться, какие типы откатных ворот бывают, чем они различаются и какой больше подходит для самостоятельного возведения.

Подвесные

Двигаются по верхней направляющей, которая закреплена над проездом. Створку крепят к балке с помощью роликов.

Преимущества:

• нет контакта с грунтом — не мешают снег и лед
• подходят для установки в производственных помещениях и на неровных участках
• устойчивы к износу при условии правильной установки

Главный недостаток — проезд ограничен по высоте. В частных домах такие ворота ставят редко, больше подходят для предприятий.

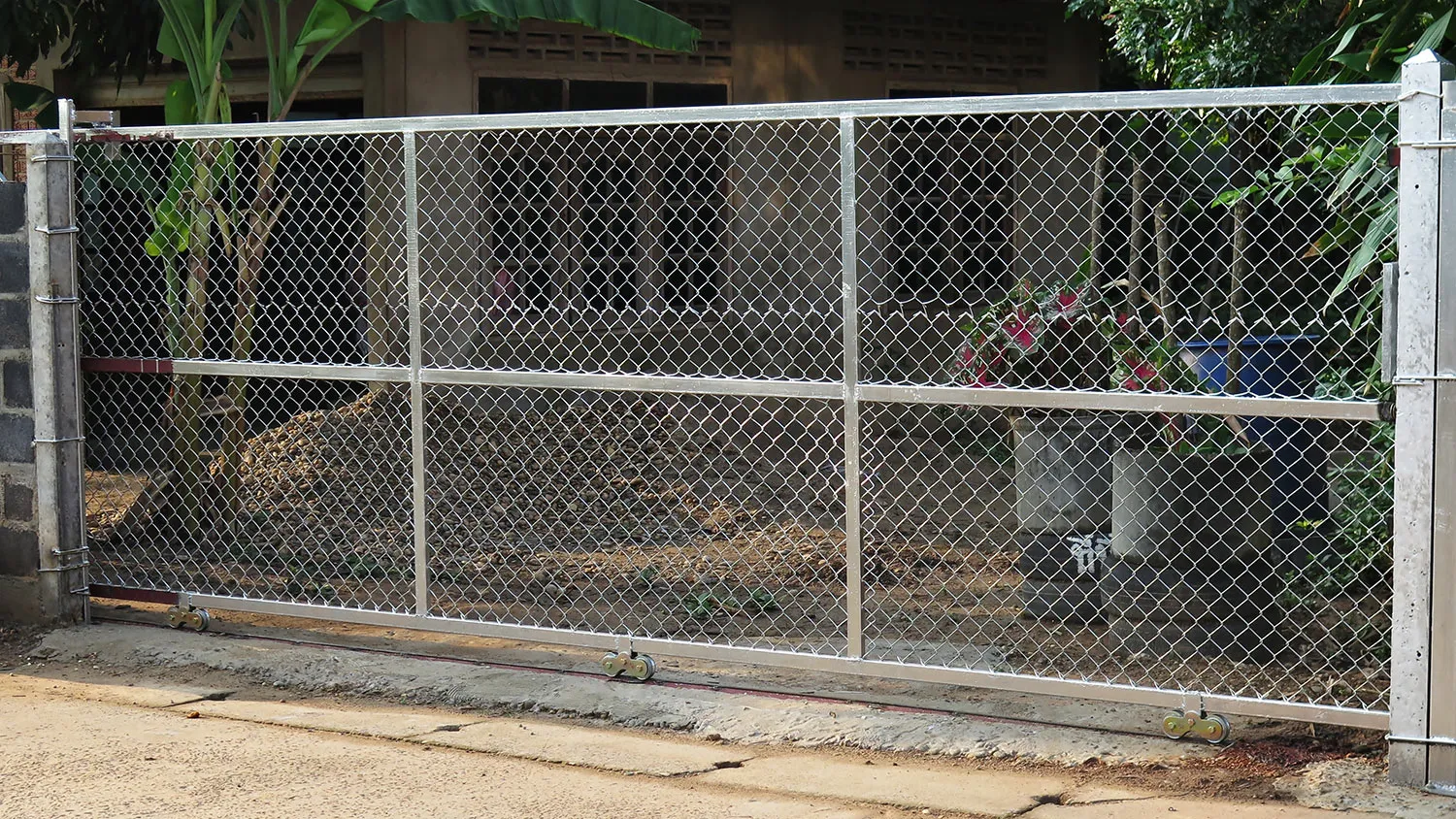

Рельсовые

Полотно едет по рельсу, который установлен на уровне земли. Сверху створку удерживают направляющие скобы с роликами.

Преимущества:

• простое и доступное решение
• подходит для широких проемов до 6 метров
• можно собрать своими руками при ограниченном бюджете

Минус в том, что нижний рельс нужно регулярно очищать от грязи, снега, льда, ржавчины и мусора. В ином случае механизм заедает, часто ломается.

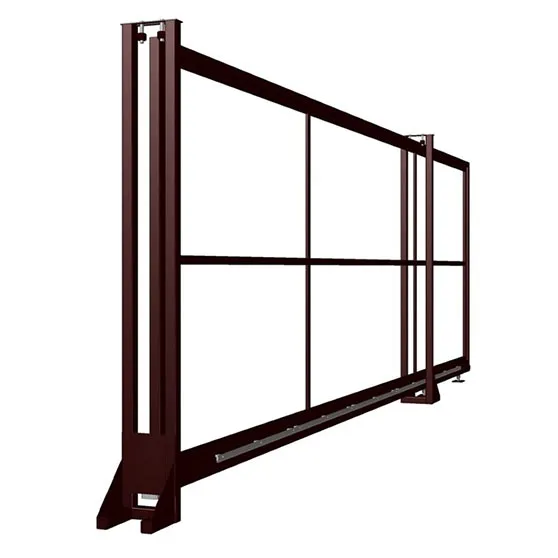

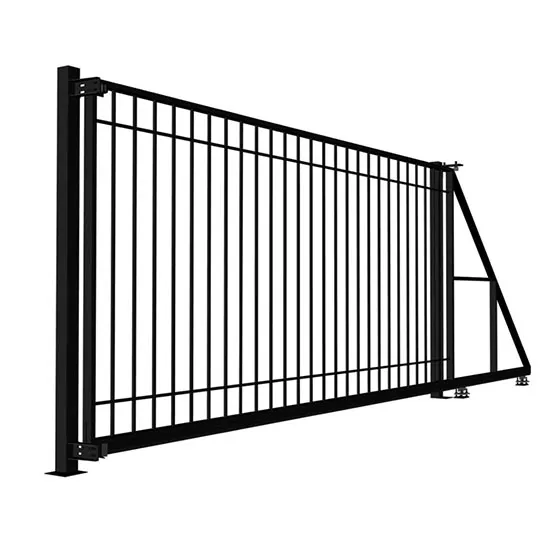

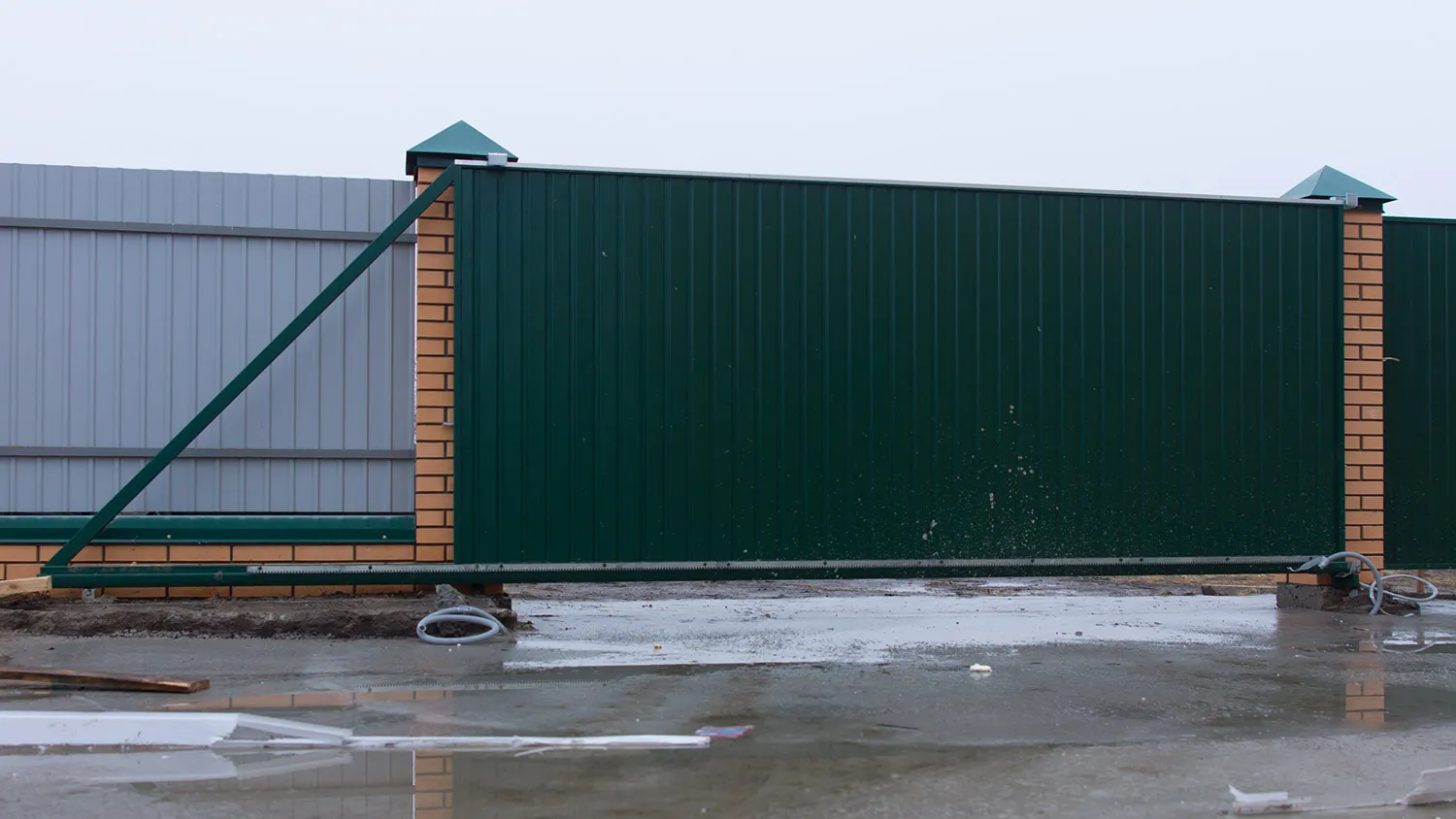

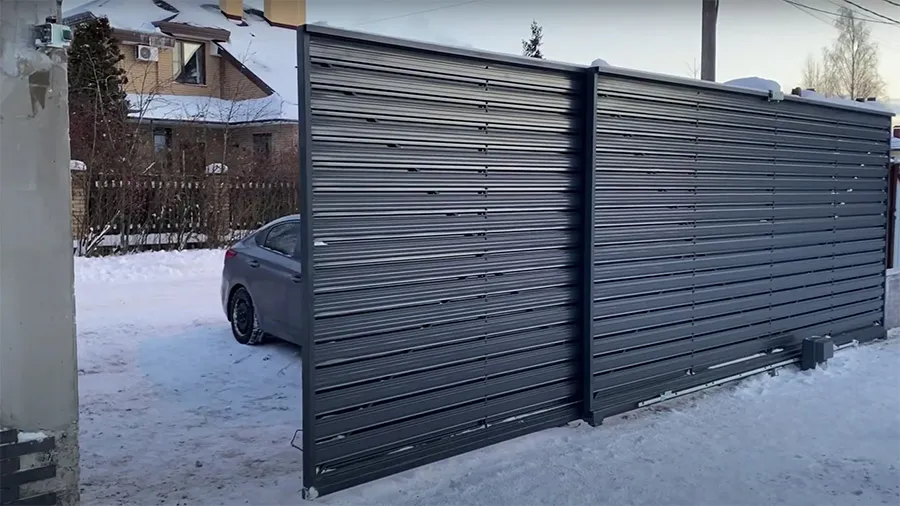

Консольные

Конструкция скользит по роликовым опорам, которые установлены на фундаментной закладной. Полотно сдвигается вдоль забора, при этом не касается земли. Направляющая балка размещена внизу рамы и при открывании сдвигается вместе со створкой.

Преимущества:

• нет ограничений по высоте проезда
• не требует очистки от снега и мусора
• выглядят современно
• просты и удобны в эксплуатации

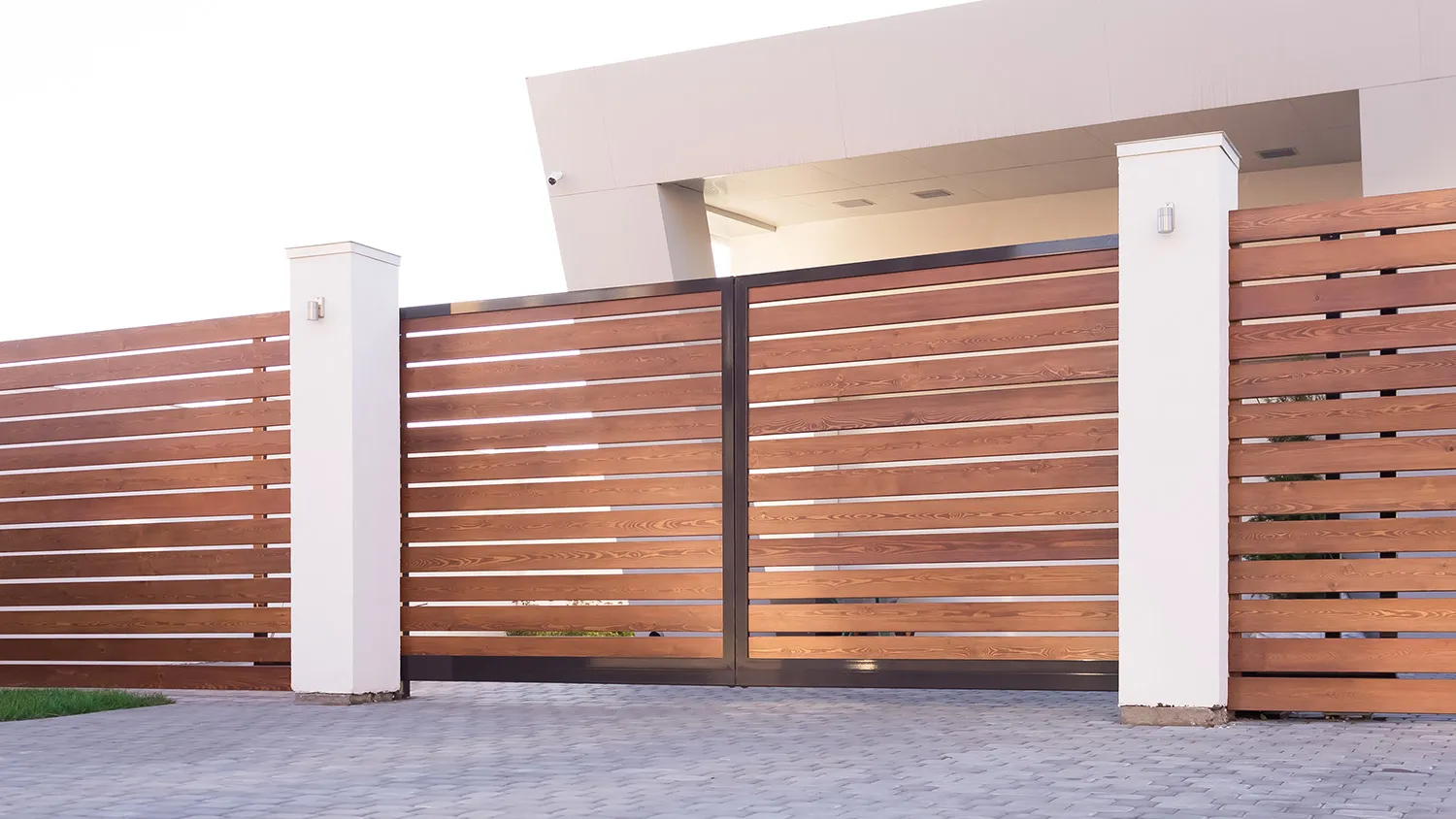

Телескопические раздвижные

Принцип работы как у консольных, но выдвижные ворота подобного типа состоят из нескольких секций, которые складываются одна за другую. Каждая часть движется по своей направляющей.

Преимущества:

• быстро открываются
• подходят для участков с ограниченным пространством

Сделать такие ворота своими руками непросто — у них сложная конструкция, а монтаж и обслуживание дороже других вариантов.

Для частного дома чаще всего выбирают консольные откатные ворота: они надежные, долговечные и не требуют ухода за направляющими. Именно этот вариант будем рассматривать дальше в статье.

Кирилл Горячев

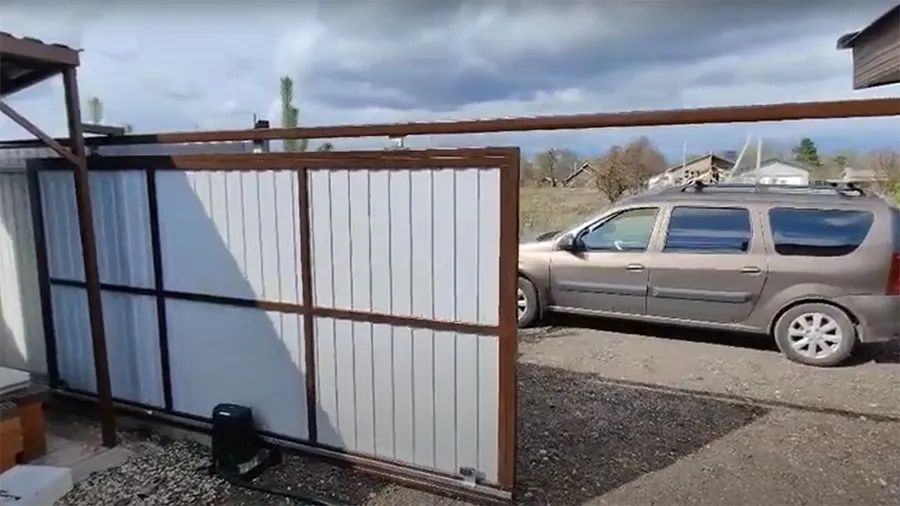

Также выделяют автоматические откатные ворота. Но это не отдельный вид конструкции, а дополнительная функция. Она позволяет открывать створку с пульта или через приложение без выхода из машины, ее легко интегрировать в систему «умный дом». Чаще всего автоматикой оснащают консольный или рельсовый тип.

Среди относительных недостатков: нужна установка привода, настройка автоматики и обслуживание, а сама система нуждается в электропитании.

Что нужно сделать до монтажа

Перед сборкой откатных ворот нужно рассчитать основные параметры: ширину проема, длину отката, размеры и вес полотна. Без этих данных не получится собрать надежную и устойчивую конструкцию.

Расчет габаритов

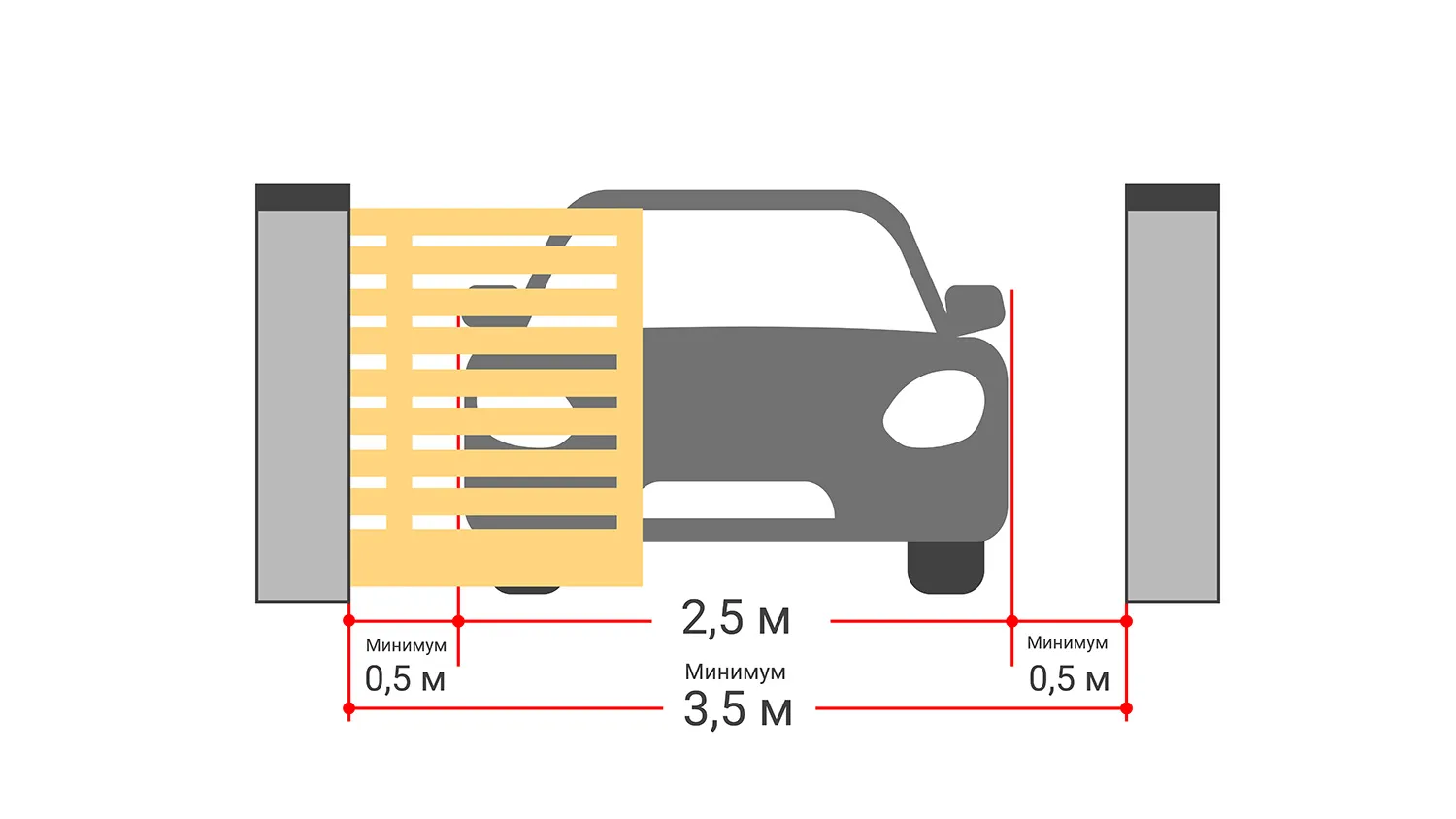

Вычисления начинают с главного параметра — ширины проема для проезда, так как от него будут зависеть некоторые другие показатели. Обязательно учитывают:

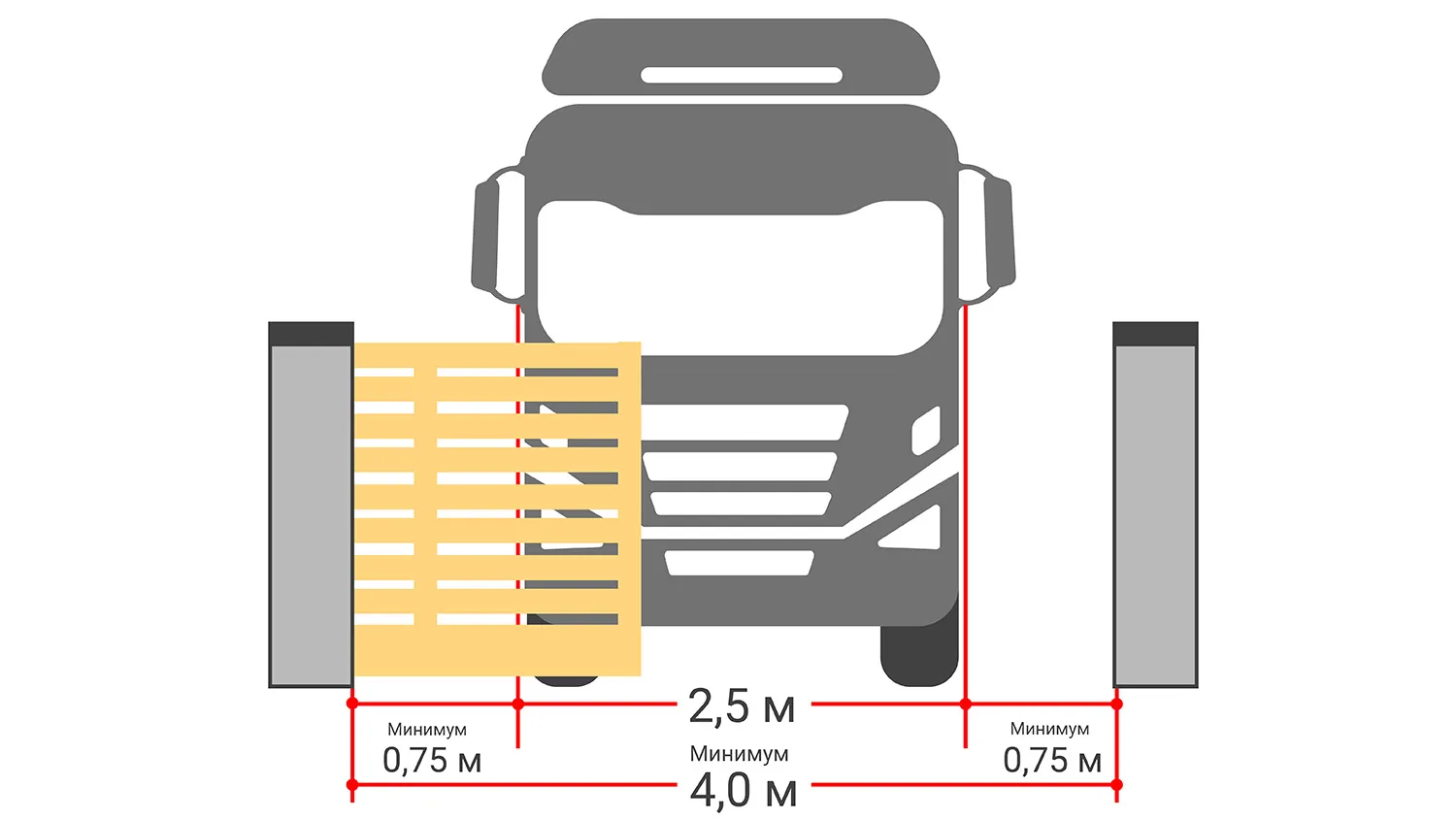

• Габариты автомобиля, который будет въезжать на территорию. Проезд делают таким, чтобы зеркала не приближались к опорам ближе чем на 50 см.
• Угол въезда транспортного средства. Если заехать прямо нельзя, увеличьте зазор примерно в 1,5 раза. Это упростит задачу для водителя.

Для легковых машин обычно хватает проема откатных ворот в 3,5 метра. Для грузовиков и спецтехники — от 4 метров.

Кирилл Горячев

Если есть возможность, делайте проем шире, даже если у вас только легковая машина. В будущем может понадобиться впустить на участок грузовик, трактор, экскаватор или подъемник. Например, для ремонта крыши или ландшафтных работ. Лучше сразу предусмотреть запас по ширине.

Далее рассчитайте размеры полотна. Его ширину делают на 15–20 см больше проема, иначе сквозь щель между створкой и опорой будет просматриваться двор. Это неэстетично и небезопасно.

Высота полотна должна быть чуть меньше, чем у забора. Причина — в особенностях установки, из-за которых откатные ворота после монтажа сравняются по высоте с ограждением, если правильно рассчитать габариты створки:

• нижний край конструкции приподнимают от земли минимум на 10–13 см из-за зазора и роликов
• раму делают из трубы толщиной 3 см, она сверху и снизу — еще 6 см
• снизу приваривают направляющую балку — еще около 6 см

Если забор и полотно по 2 м, после установки откатные ворота поднимутся на 22–25 см — будет некрасиво. Поэтому учитывайте зазор от земли, толщину каркаса и направляющей в расчетах.

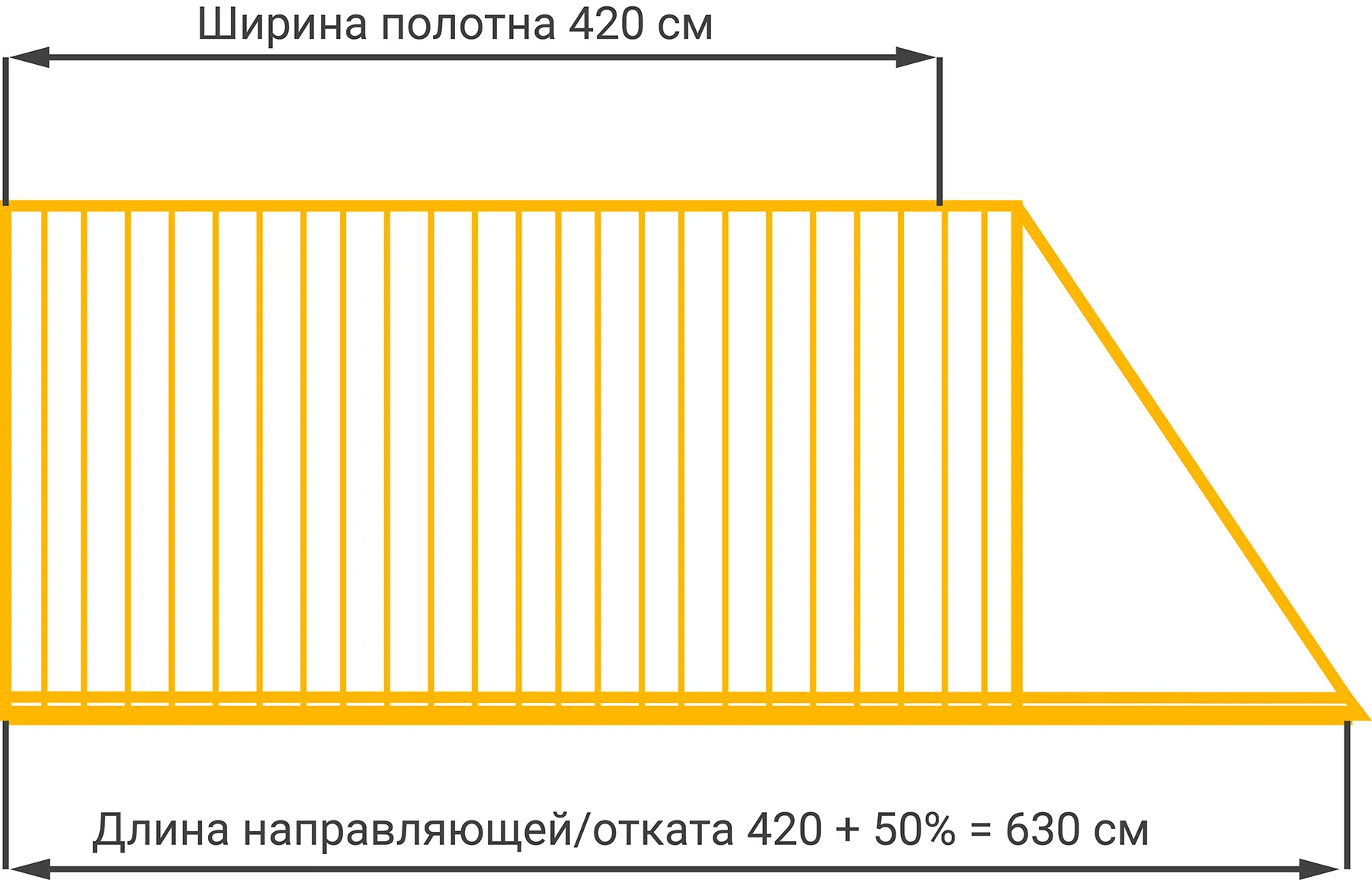

Полотно приваривают к направляющей балке, к которой также крепят противовес. Его длина — 50 % от ширины створки. В итоге длина направляющей составит 150 % от ширины полотна.

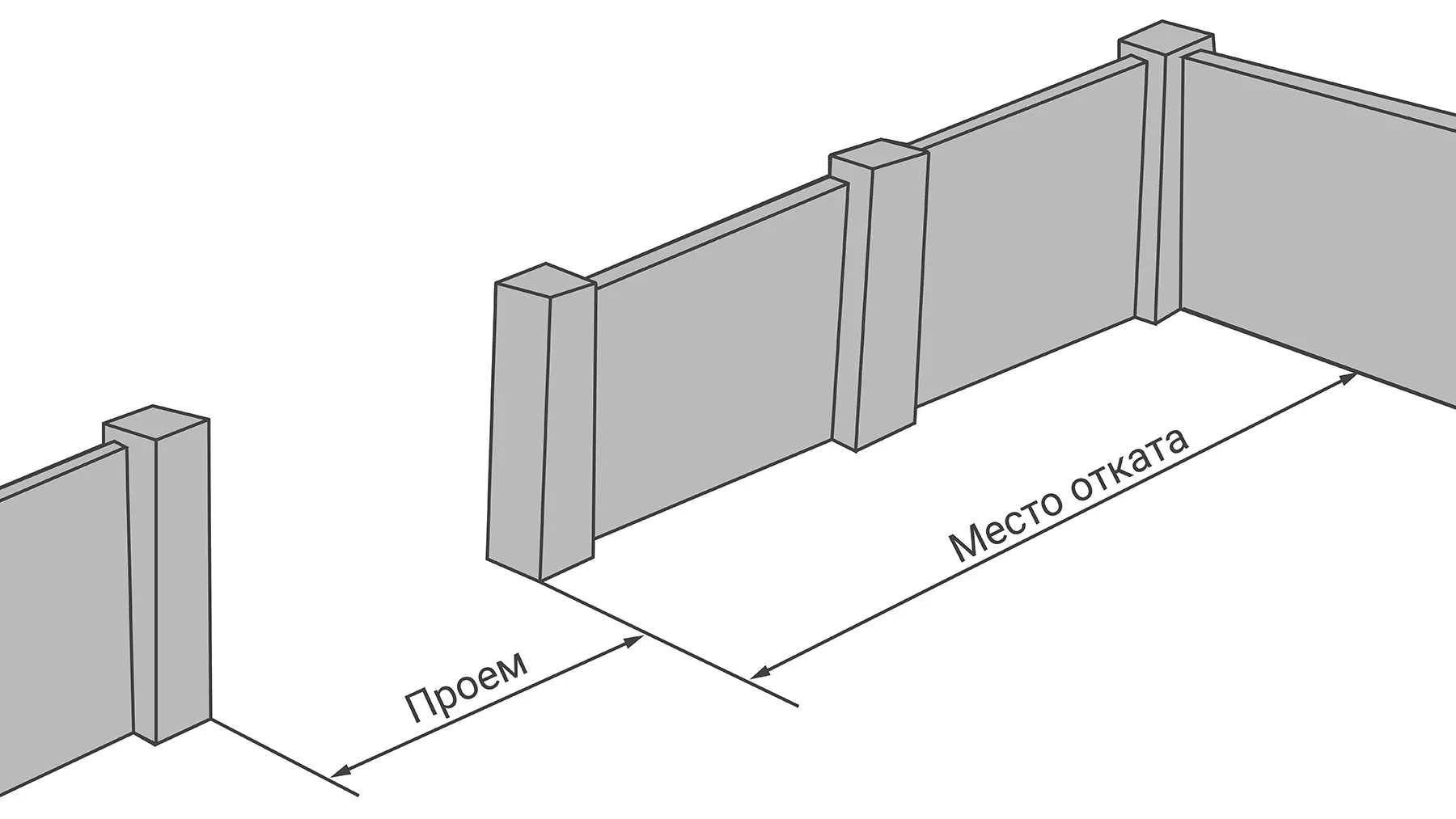

Такой же будет и величина отката полотна в сторону. Иными словами, столько свободного места нужно вдоль забора, чтобы раздвижные ворота могли беспрепятственно открываться.

Наконец, нужно рассчитать хотя бы примерный вес створки — это нужно для подбора комплектующих и автоматики. Возьмем за пример полотно длиной 4,2 м и высотой 2 м с учетом зазора от земли 10–12 см, как на схеме:

Как узнать приблизительный вес всей конструкции откатных ворот:

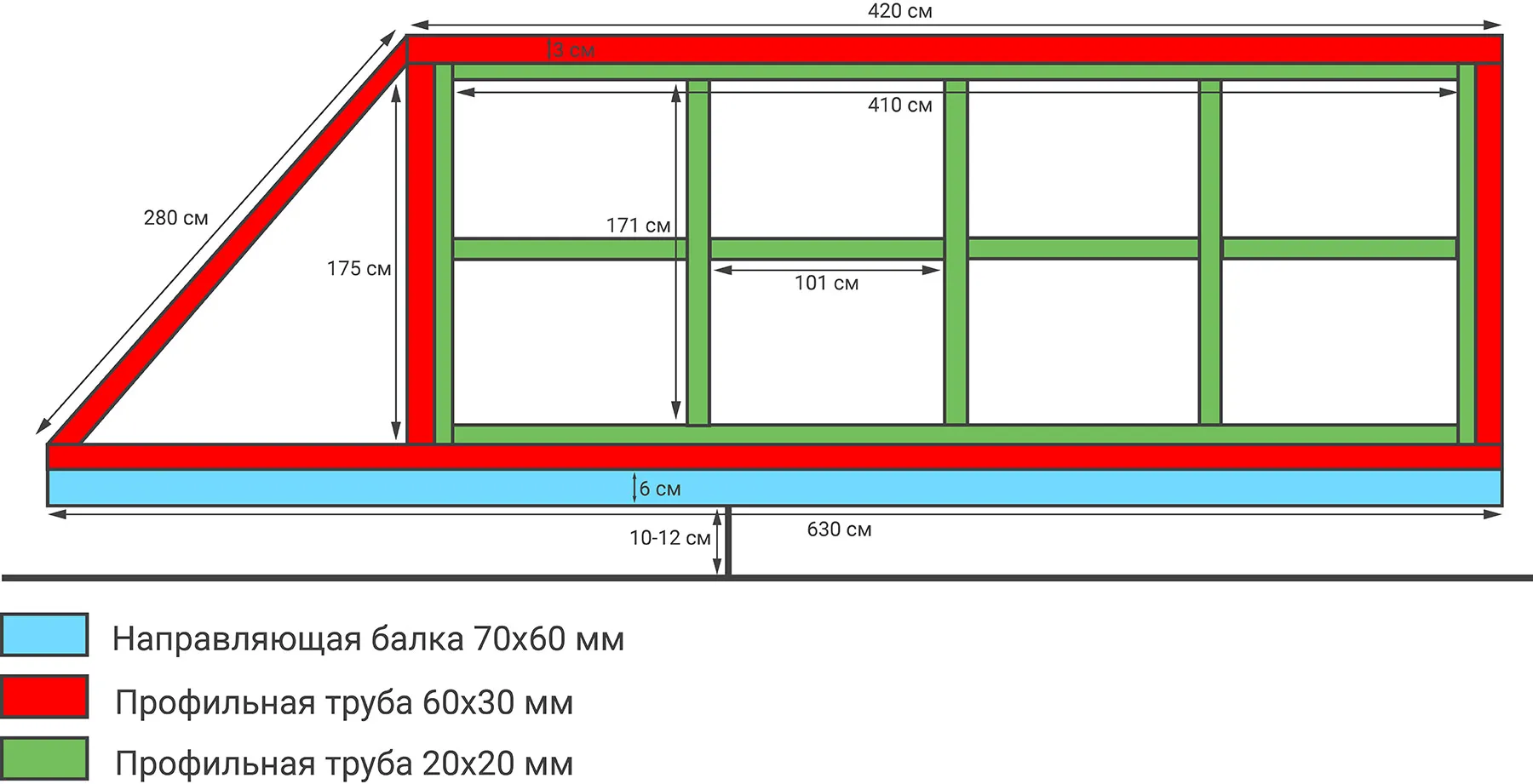

1. Обшивка. Найдите площадь створки ворот: 4,2 * 1,75 = 7,35 м². Умножьте на массу материала. Профнастил весит около 5 кг/м², значит обшивка — почти 37 кг.

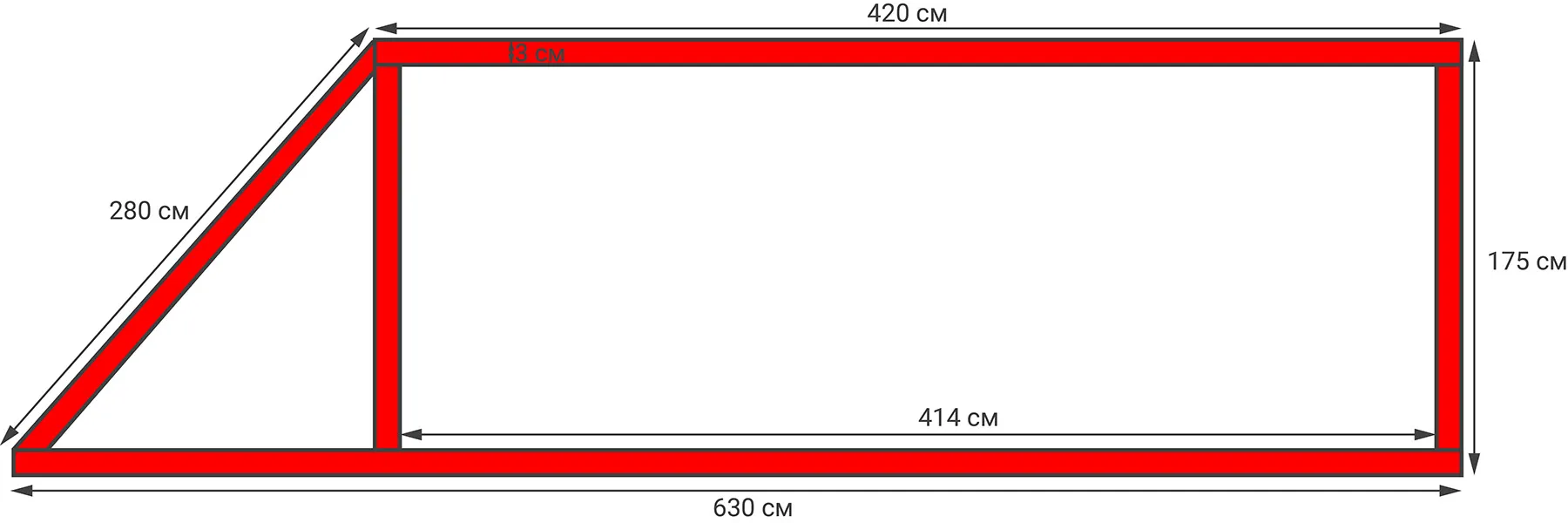

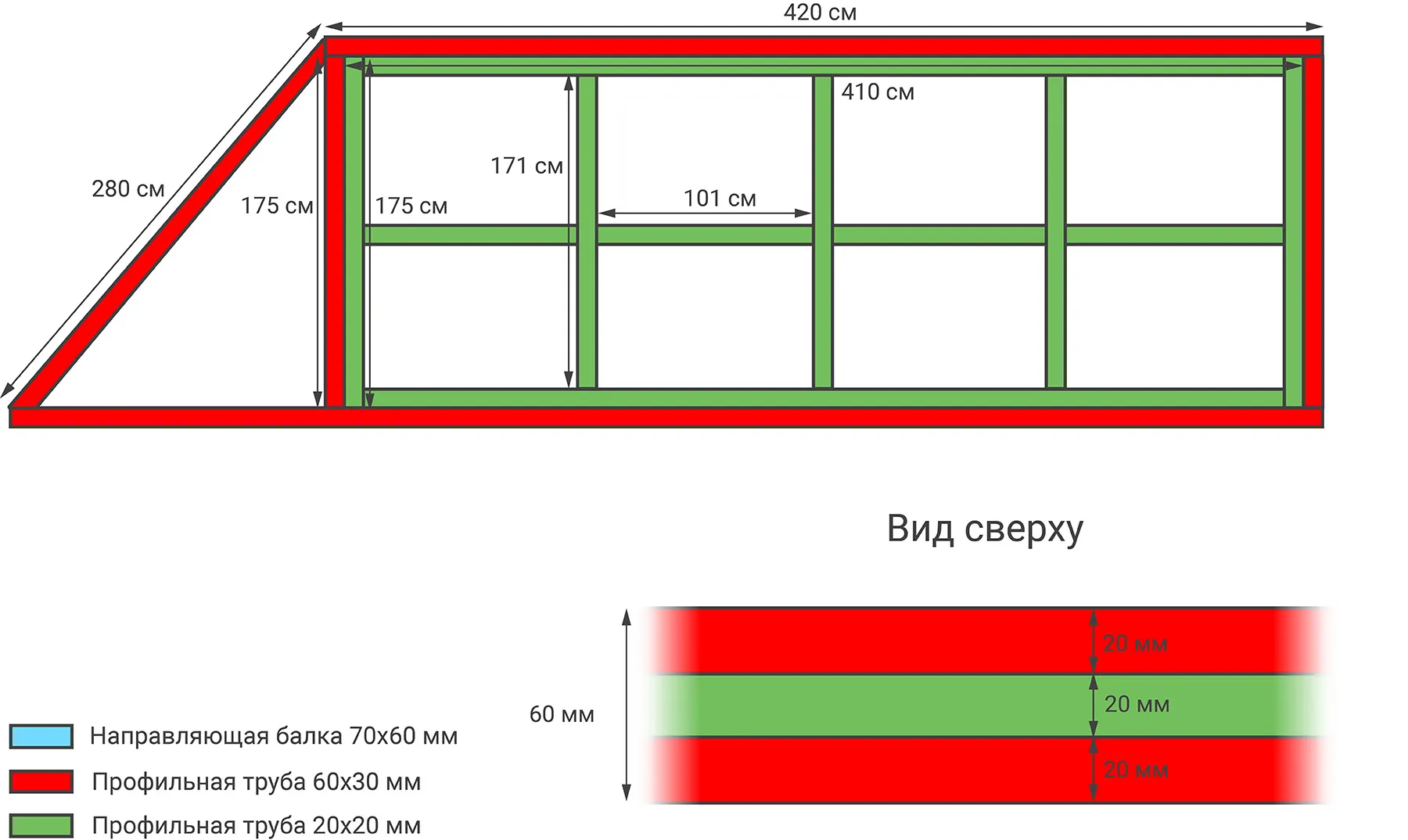

2. Рама створки из профильной трубы 60×30×3 мм плюс диагональ 2,8 м. Определите длину всех труб и перемножьте на их удельный вес: 16,8 м * 3,83 кг/м = 65 кг.
3. Обрешетка из трубы 20×20×1,5 мм. Всего 21 м при массе 0,9 кг/м — примерно 19 кг.
4. Направляющая балка 6,3 м при тяжести 5,9 кг/м даст около 37 кг.
5. Общая масса: 37 + 65 + 19 + 37 = 158 кг.
6. Плюс 15 % запаса прочности — получится около 182 кг.

По итоговой цифре подбирайте комплектующие и автоматику. В характеристиках товаров производители указывают приемлемую нагрузку — максимальный вес, на который рассчитана фурнитура. Покупайте немного с запасом: экономить на комплектующих при монтаже откатных ворот точно не стоит.

Также обратите внимание на диапазон рабочих температур фурнитуры и другие рекомендации производителя. Жесткость материала, сезонность использования, особенности ухода и прочие — какая-то из них может оказаться критичной конкретно в вашем случае.

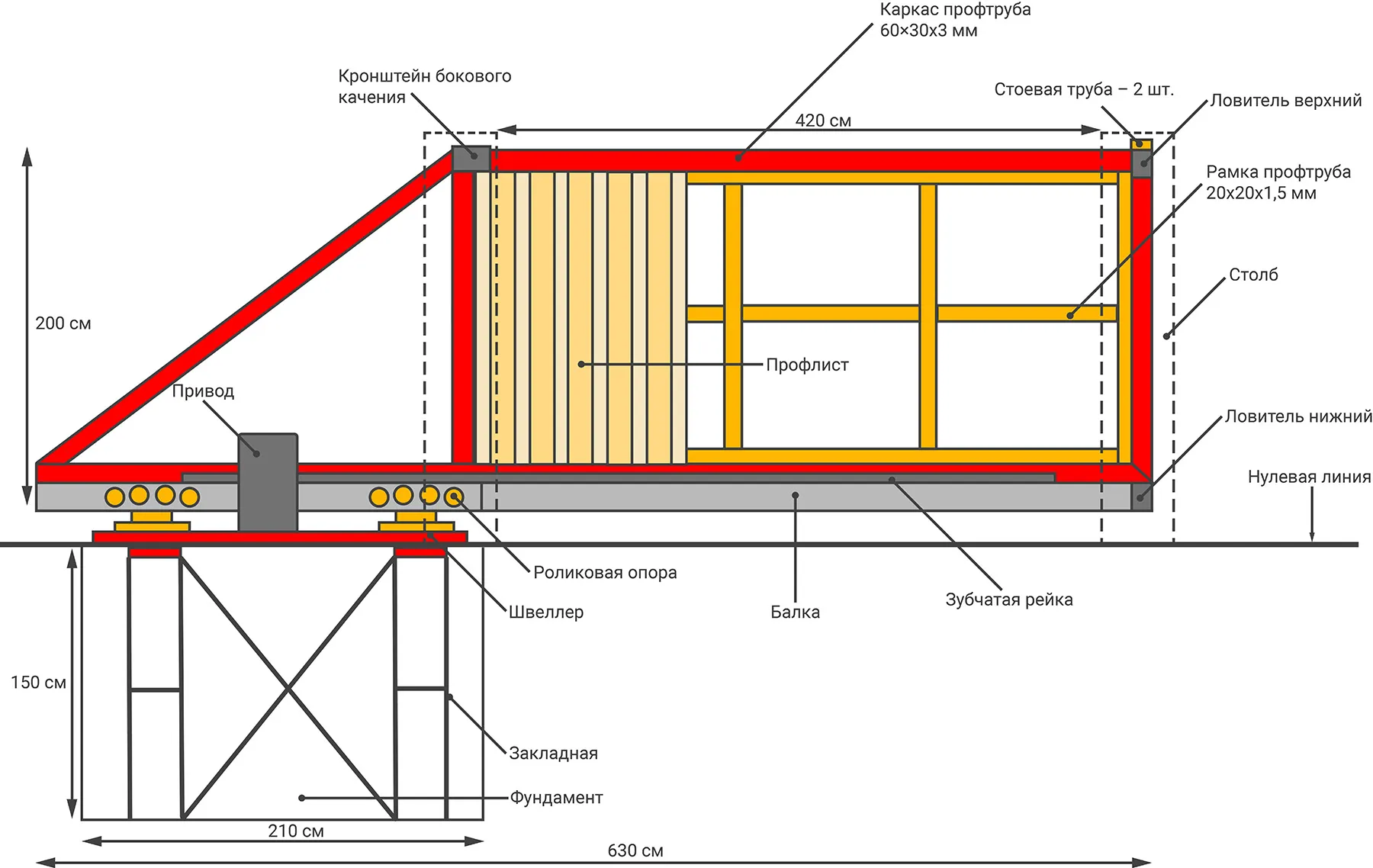

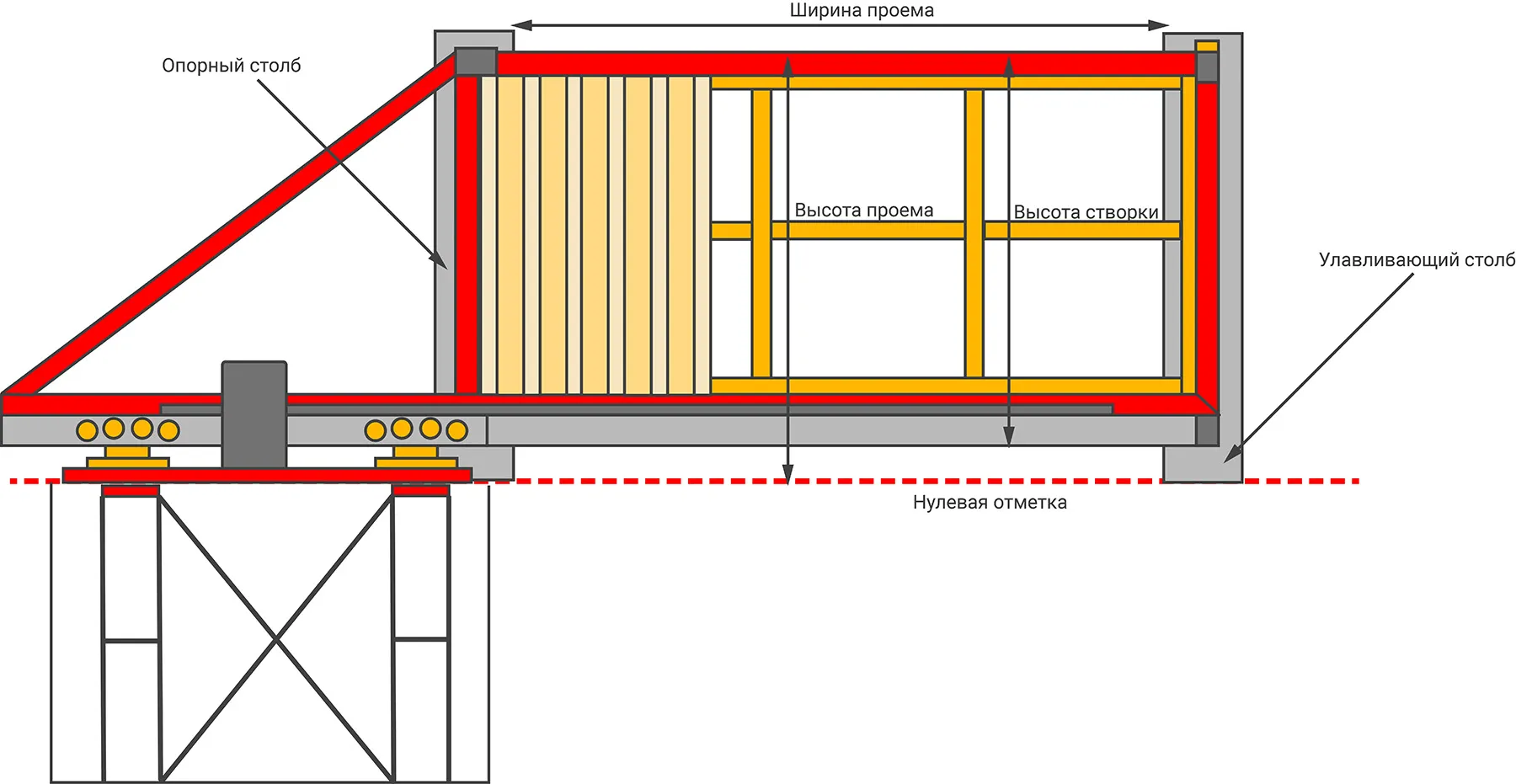

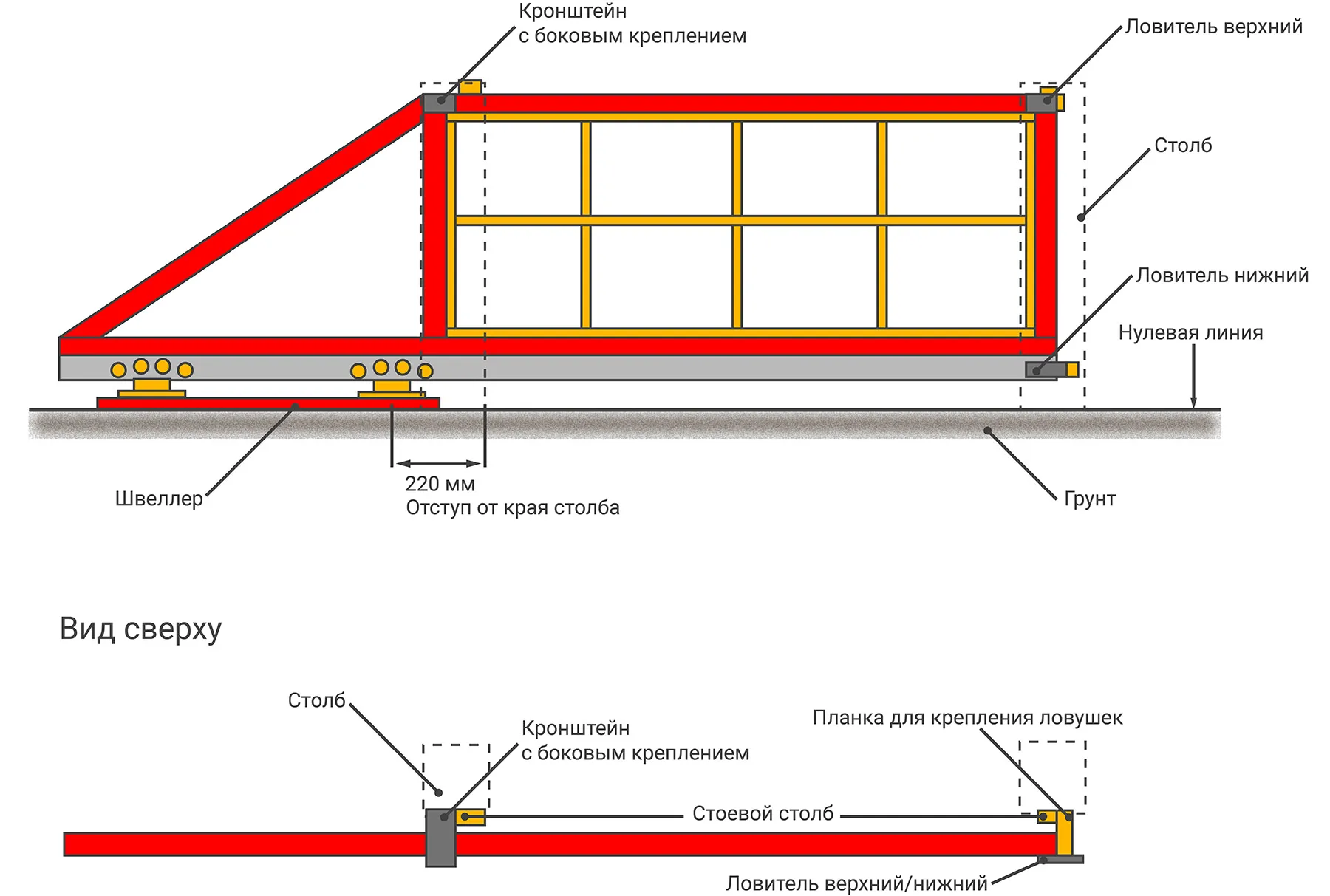

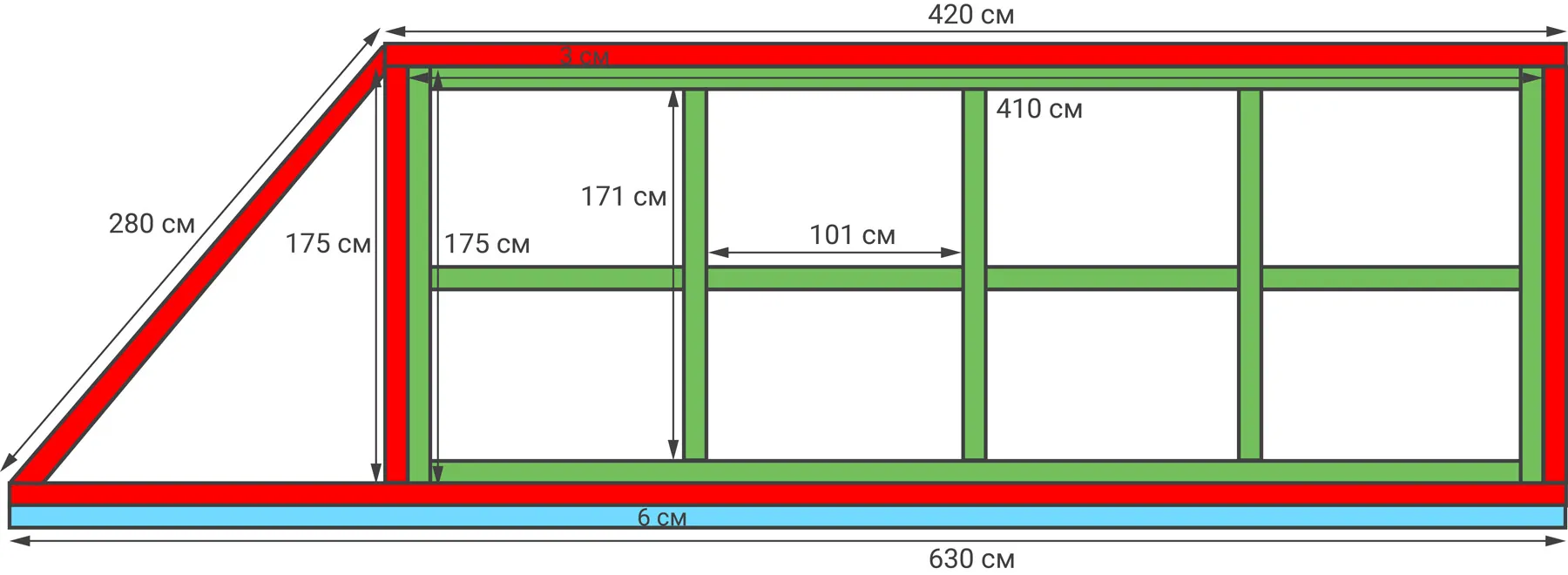

Создание чертежа откатных ворот

Схема — важный этап подготовки к изготовлению и установке системы. С ней вы точно представите, как будет выглядеть конструкция, и определите размеры всех элементов. Это особенно важно при изготовлении сдвижных ворот своими руками — без чертежа легко допустить просчеты.

Можно выполнить эскиз от руки или в графической программе: например, SketchUp, AutoCAD, Kompas.

Что необходимо отметить на чертеже откатных ворот:

1. Нарисуйте опоры и укажите ширину проема между ними в сантиметрах.
2. Добавьте створку, отметьте ее габариты. Поднимите над землей на 10–12 см. Подпишите, из каких профильных труб будет собран каркас и где будут располагаться ребра жесткости — так удобнее потом крепить обшивку.
3. Обозначьте направляющую балку с консольной частью — их полную длину и размеры.
4. Покажите, в какую сторону будет катиться створка — влево или вправо со стороны двора. Нарисуйте стрелку.
5. Отметьте зону отката: ширина, высота и расположение.
6. Нарисуйте фундамент. Он должен быть за опорным столбом, вплотную к нему, на стороне отката и строго параллельно забору. Размеры: длина — 0,5 проезда, ширина — 50 см.
7. В центре фундамента нарисуйте закладной швеллер. На нем разместите роликовые тележки: одну — в 10 см от проема, вторую — на расстоянии 35–40 % ширины проема от первой, в сторону отката.
8. Укажите, где на опорном столбе будет стоять кронштейн с роликами для поддержки створки, а на противоположном — улавливатели.

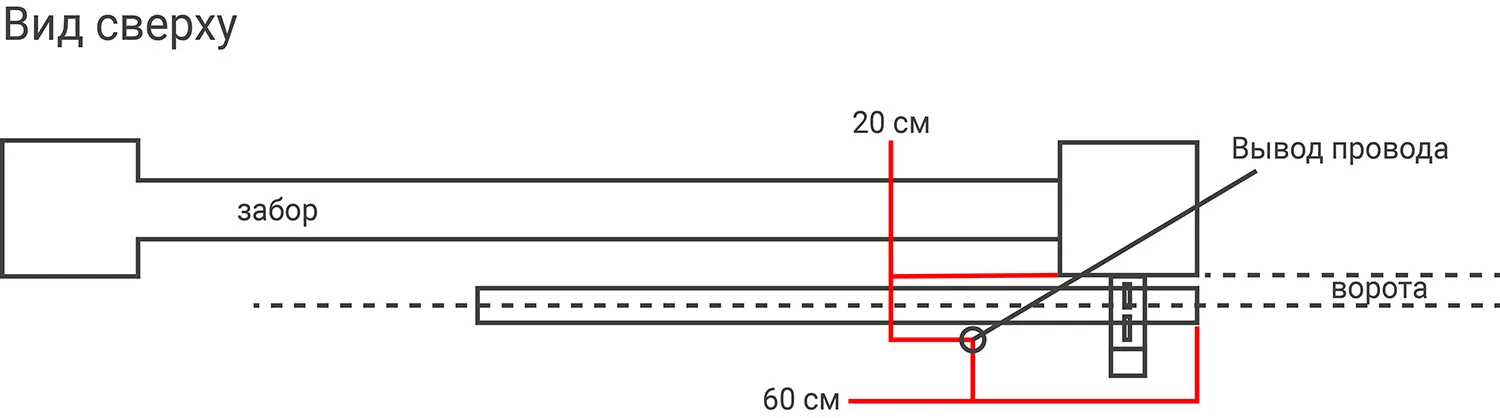

9. Если планируете автоматику, обозначьте, где проложить проводку и поставить привод. Его ставят между роликовыми тележками.

Кирилл Горячев

Все расчеты и габариты на чертеже должны быть основаны на произведенных замерах из прошлого раздела статьи и параметрах выбранных материалов и комплектующих.

Многие компании по проектированию и монтажу откатных ворот предлагают готовые чертежи — это может быть полезным подспорьем для самостоятельной работы.

Комплектующие, инструменты и материалы

Перед покупкой материалов решите, чем будете обшивать створку. Чаще всего выбирают тот же материал, что и на заборе — чтобы конструкция выглядела единой. Обычно это профнастил или дерево.

Также нужно правильно подобрать сечение профильной трубы для каркаса. Оно зависит от размера проема и массы полотна:

• до 6 м и 700 кг — основа 80×40 мм, обрешетка 40×20 мм
• до 5 м и 500 кг — основа 60×40 мм, обрешетка 30×20 мм
• до 4 м и 300 кг — основа 60×30 мм, обрешетка 20×20 мм

В статье мы рассматриваем самодельные откатные ворота для проема 4 метра, значит, подойдет третий, самый легкий вариант.

Инструменты, которые понадобятся для работы:

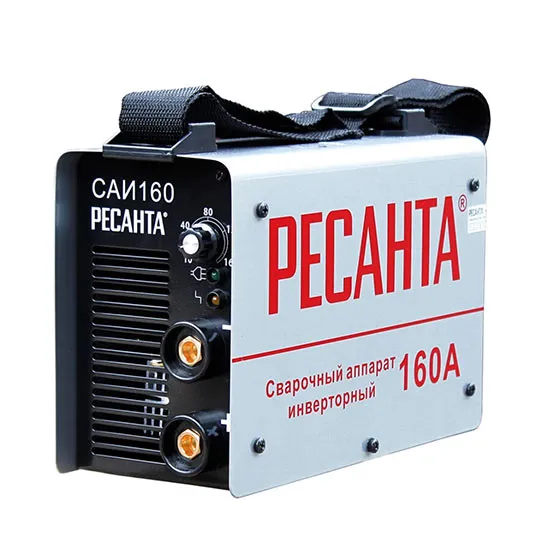

• сварочный аппарат

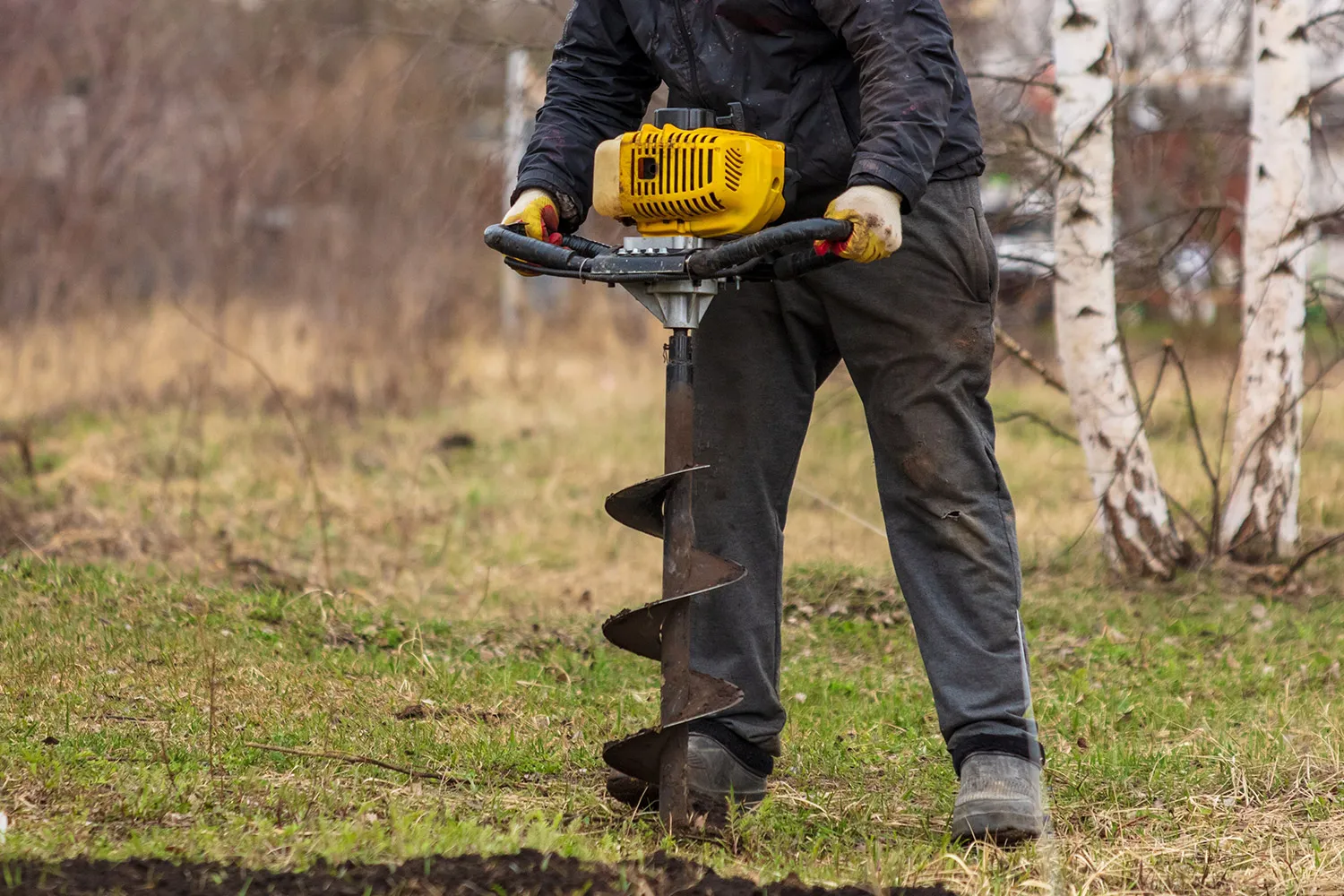

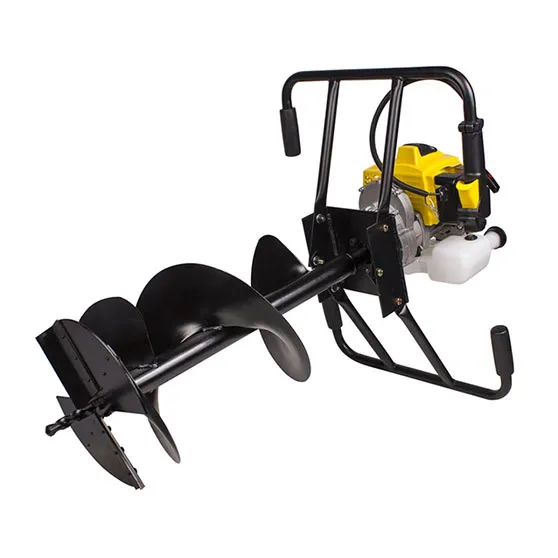

• ямобур ручной или мотобур со шнеком диаметром 30–40 см

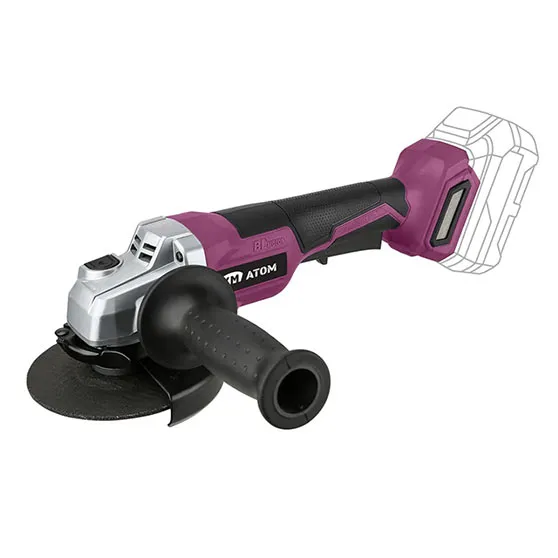

• УШМ (болгарка) с отрезными и лепестковым шлифовальными дисками

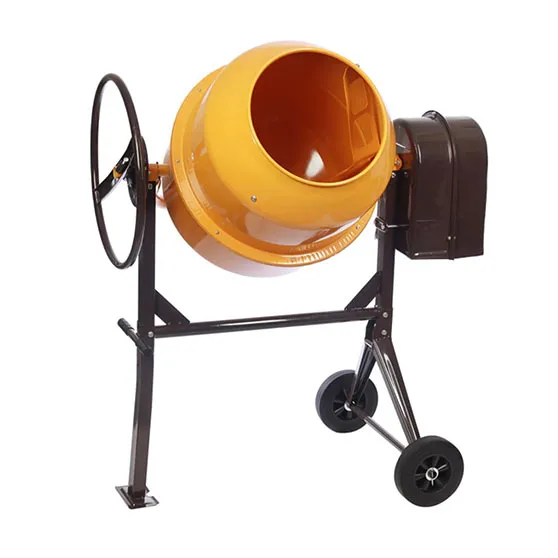

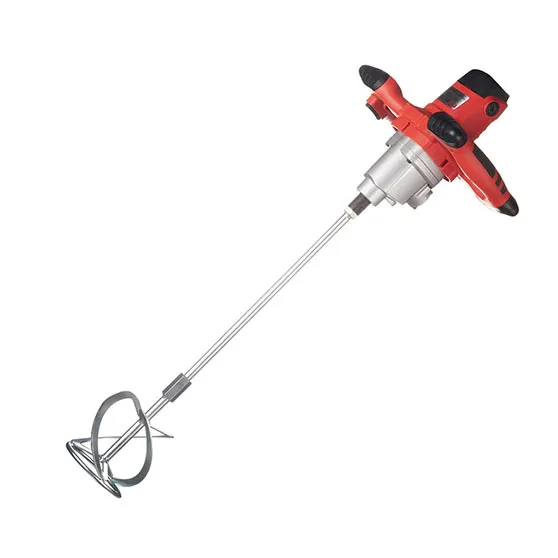

• бетоносмеситель или дрель-миксер

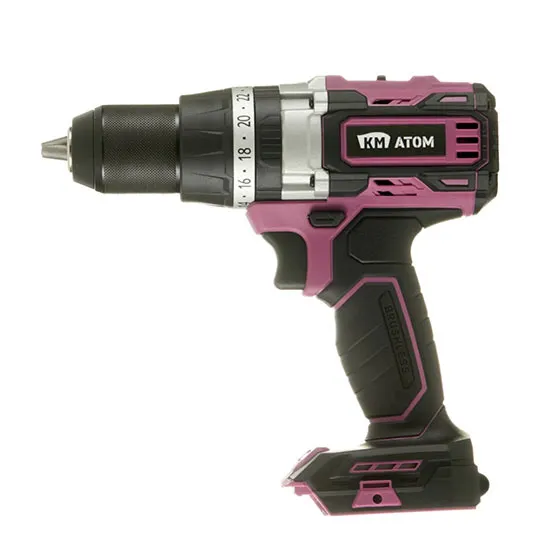

• дрель-шуруповерт со сверлами по металлу

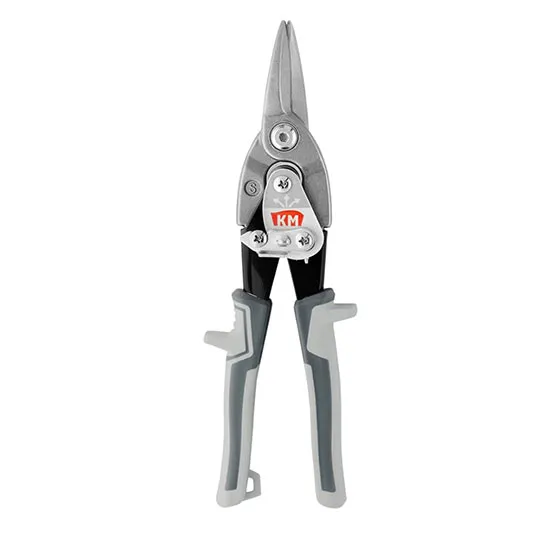

• ножницы по металлу
• набор гаечных ключей
• молоток
• лом

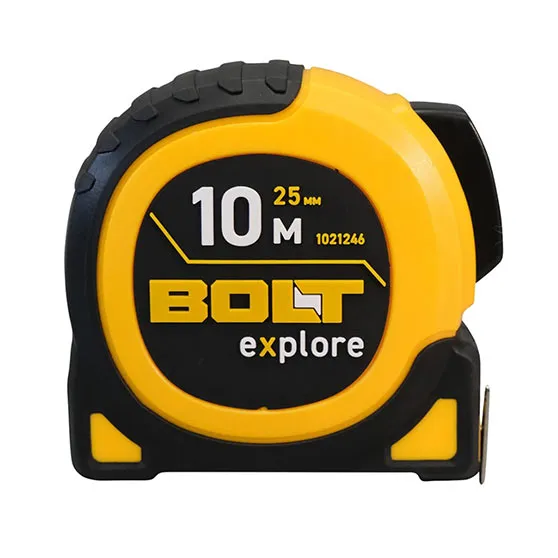

• рулетка

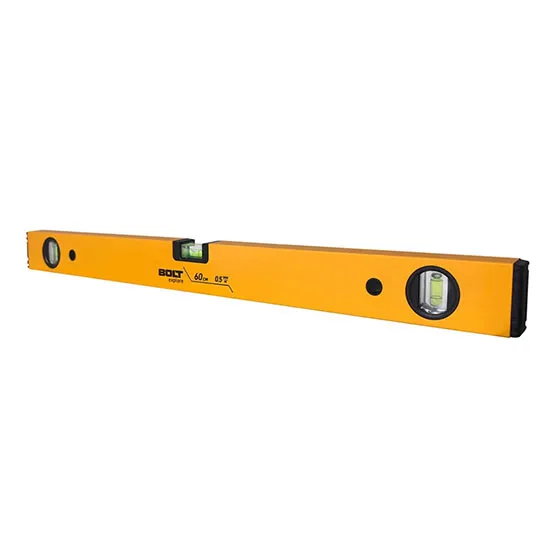

• уровень пузырьковый или нивелир
• кисть
• стремянка
• штыковая и совковая лопата, строительное ведро — для копки и выноса земли под фундамент
• угольник
• средства защиты при сварке и резке металла: маска, наушники, краги и перчатки, одежда и обувь

Материалы, необходимые для монтажа откатных консольных ворот:

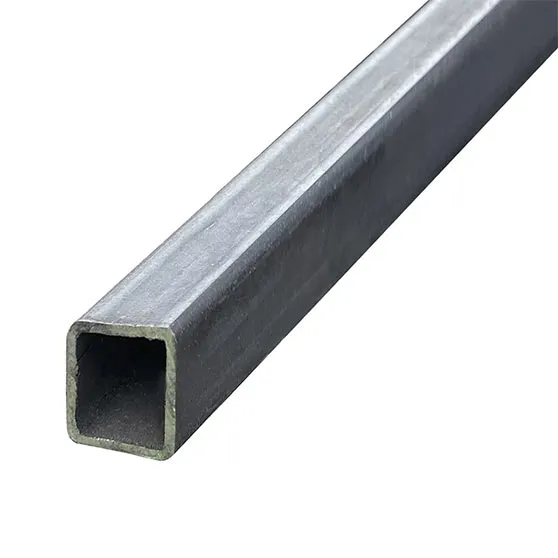

• профильная труба 60×30×3 мм
• профильная труба 20×20×1,5 мм
• столб для забора 80×80 с заглушками
• направляющая балка 70×60×4 мм и заглушки для нее

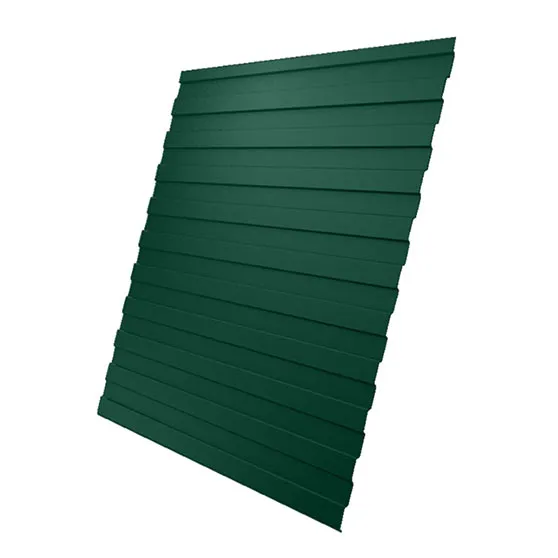

• профнастил марки С8 с декоративными планками

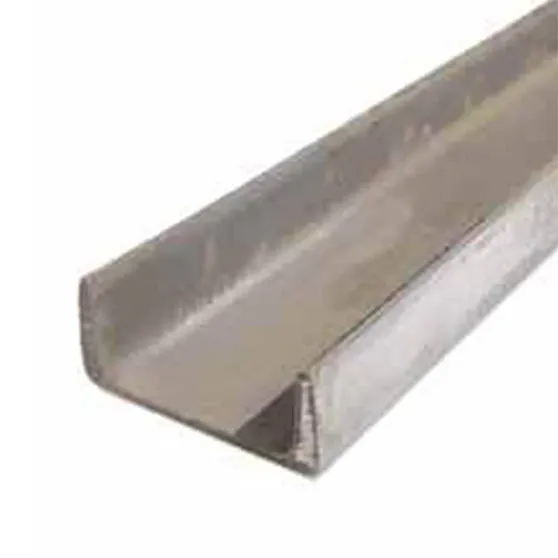

• швеллер №16

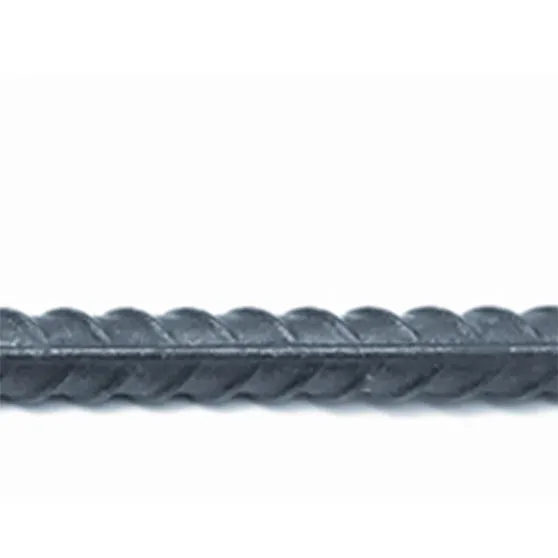

• арматура 12 мм

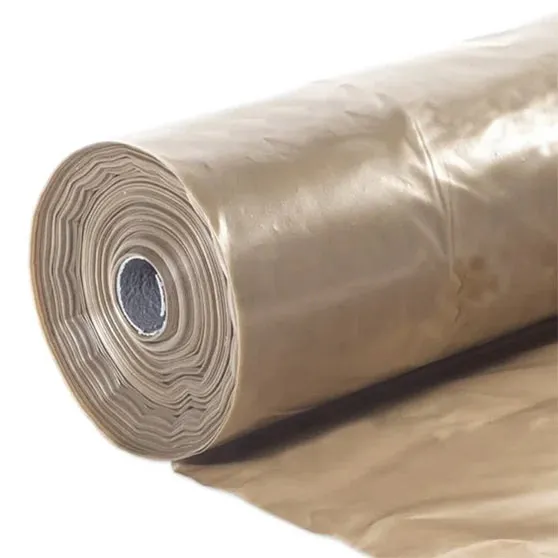

• укрывная пленка

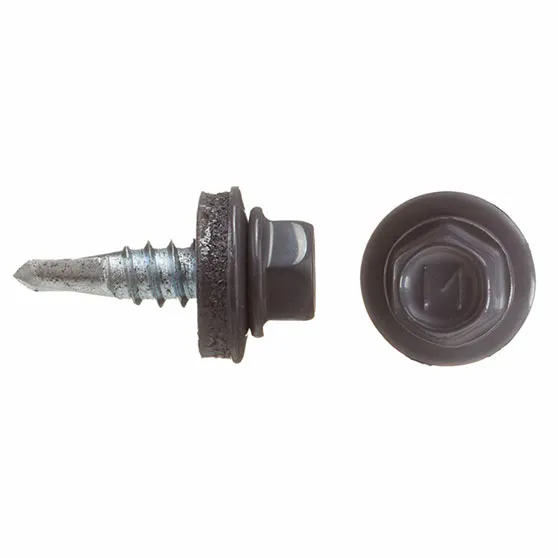

• саморезы для профнастила

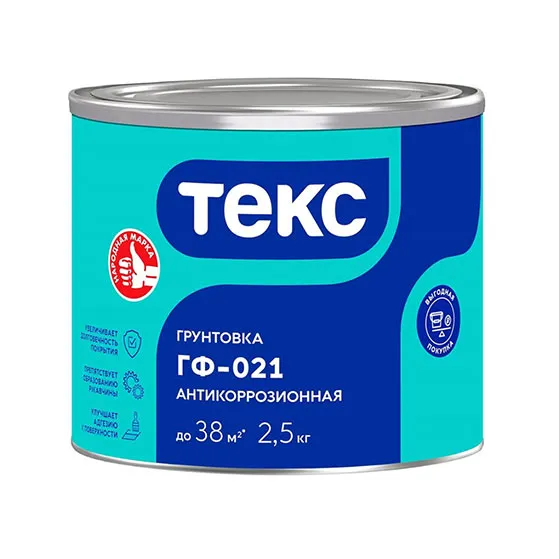

• грунтовка и краска по металлу
• цемент, песок и щебень
• любая длинная веревка
• обезжириватель
• щетка и тряпка

Комплектующие для откатных ворот выбирайте по весу створки и длине направляющей балки. Все элементы должны быть рассчитаны на итоговую нагрузку, которая получилась при расчетах. Неправильно подобранная фурнитура приведет к поломкам.

Какие комплектующие понадобятся:

• две роликовые тележки
• улавливатели — нижний и верхний
• кронштейн с верхними поддерживающими роликами
• концевой ролик

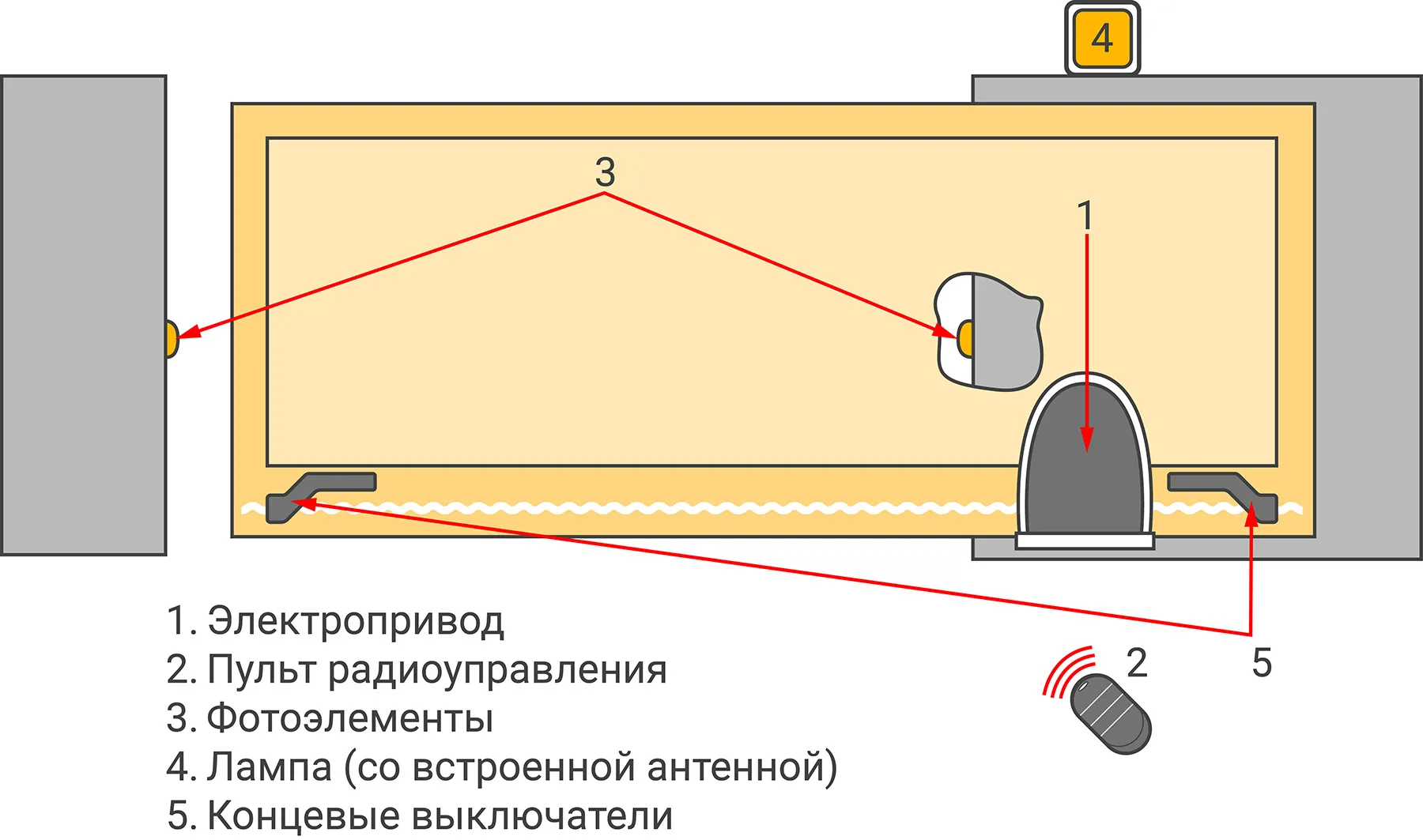

Если вы решите автоматизировать ворота, то также нужно докупить:

• привод (электромотор)
• блок управления

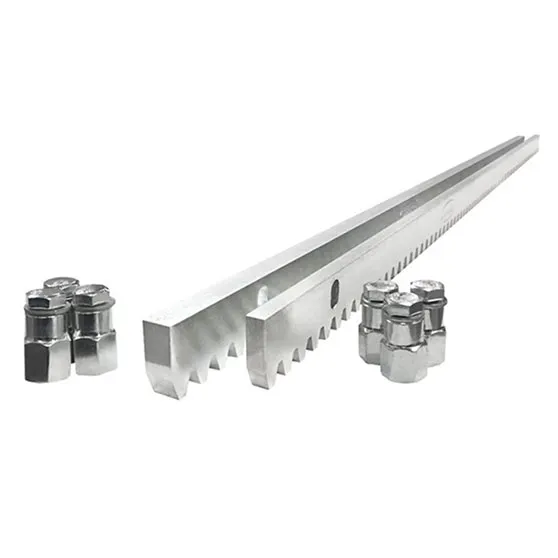

• зубчатую рейку
• фотоэлементы (инфракрасные датчики)

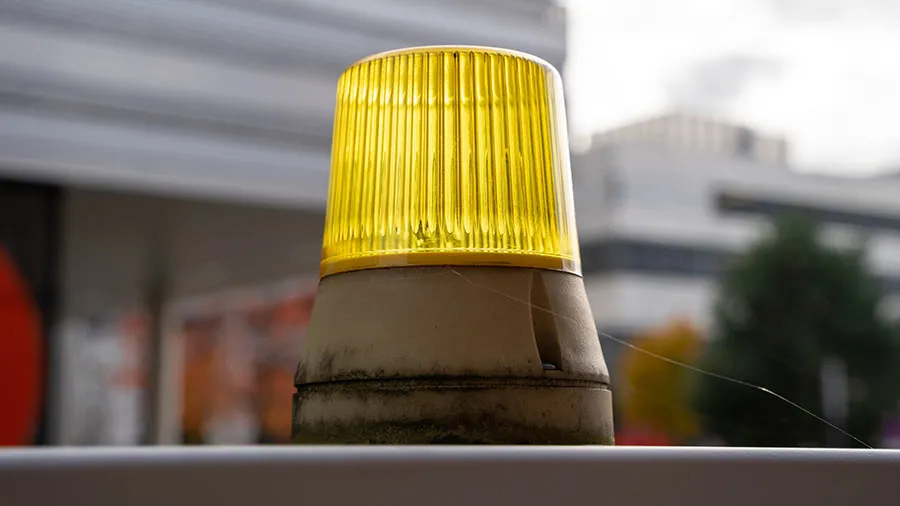

• сигнальную лампу

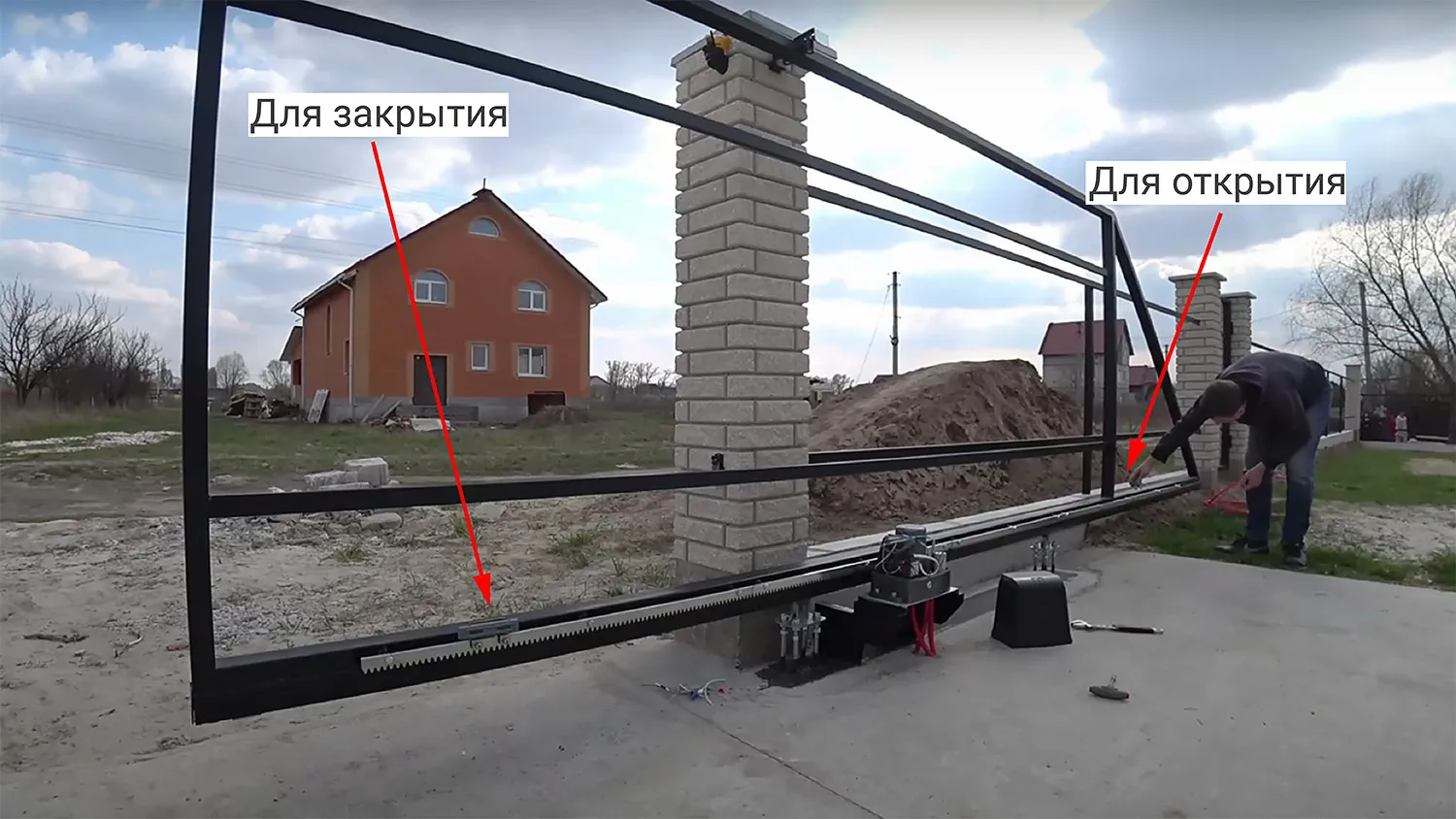

• концевые выключатели
• пульт дистанционного управления (ДУ)

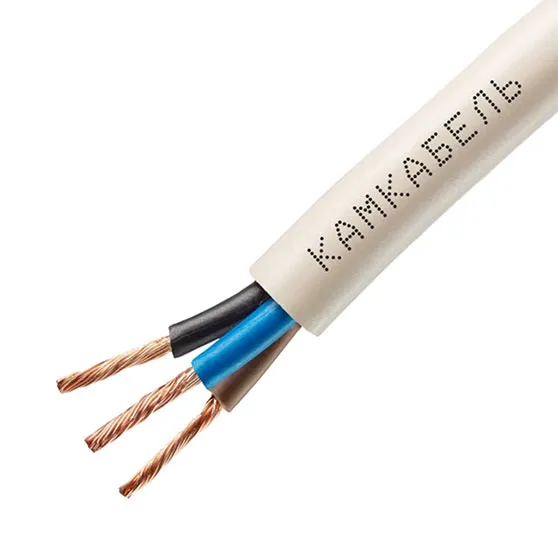

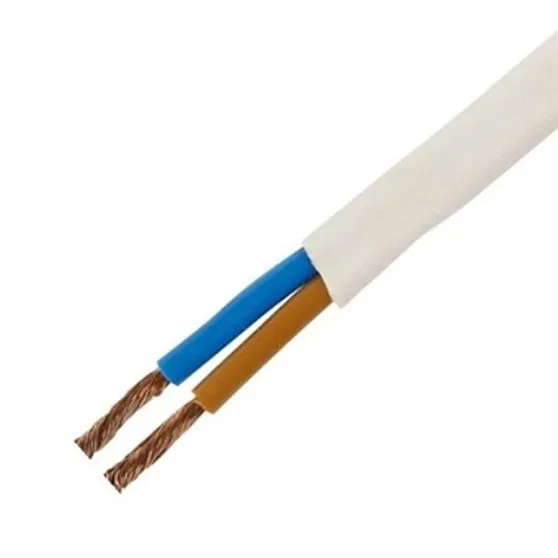

• провод ПВС 3×1,5
• провода ШВВП 2×0,75 и 4×0,5

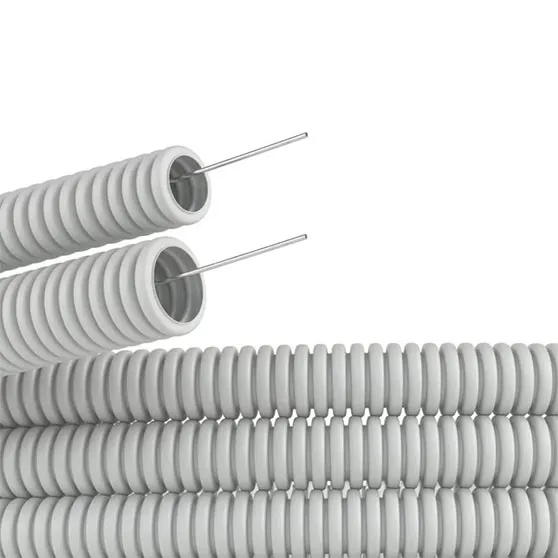

• гофру для проводов

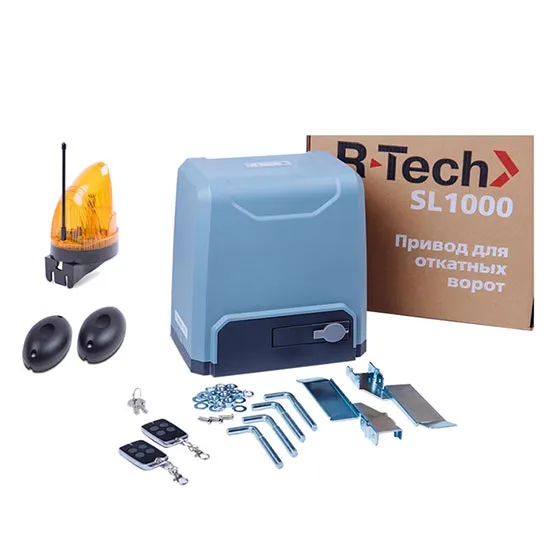

Эти комплектующие можно собрать самостоятельно или купить в виде готового набора для автоматизации откатных ворот.

Установка откатных ворот своими руками: пошаговая инструкция

Начните работы с выбора подходящего места. Оно должно быть ровным и располагаться строго параллельно забору. Если участок с уклоном или неровностями, увеличьте зазор между створкой и землей с 10 до 12–15 см. Это убережет сдвижные ворота от заклинивания из-за снега, льда, грязи или мелких камней.

Разметка и монтаж столбов

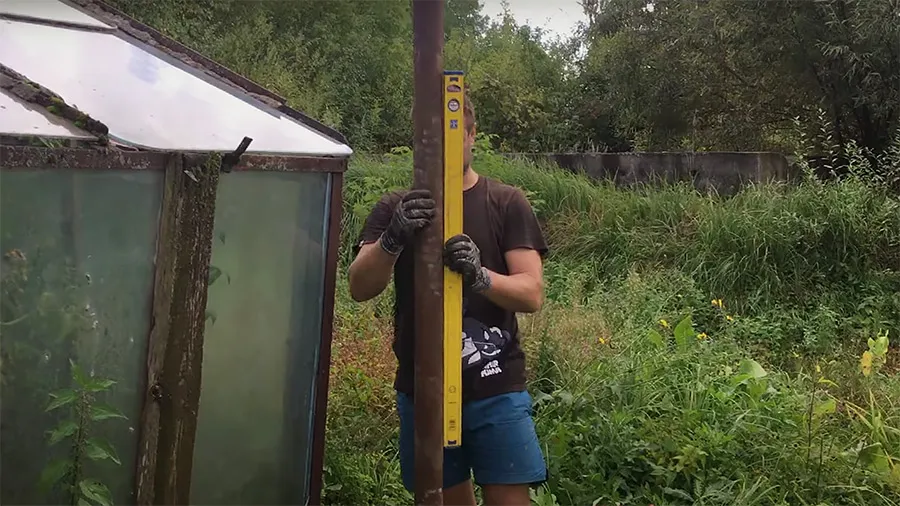

Первый и самый важный этап работ — разметка. Именно от положения опор зависит направление движения створки, а значит — и точное место закладной и фундамента. К тому же нулевую отметку для всех последующих измерений берут по уровню въезда между столбами.

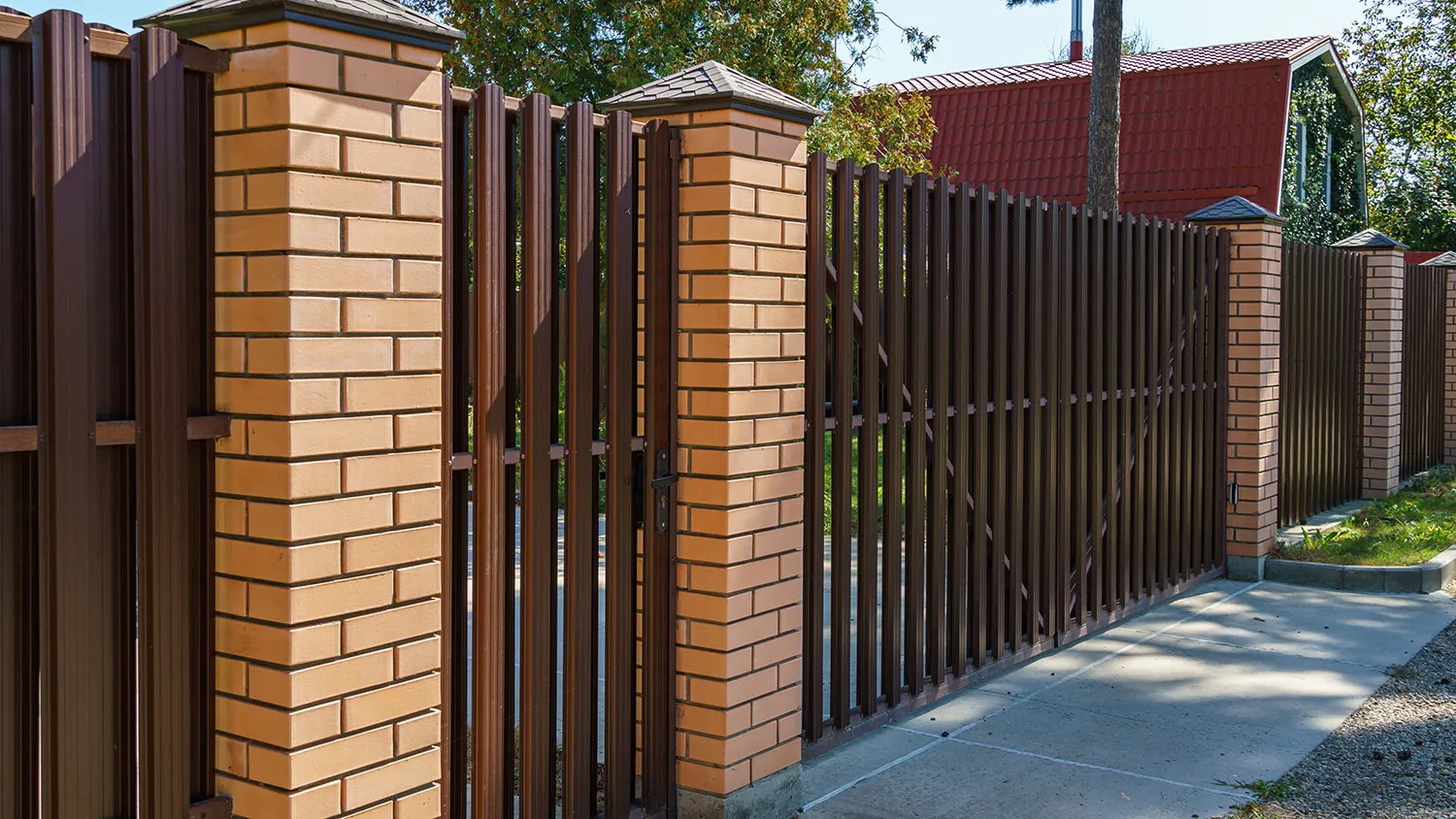

Опоры для откатных ворот изготавливают из разных материалов:

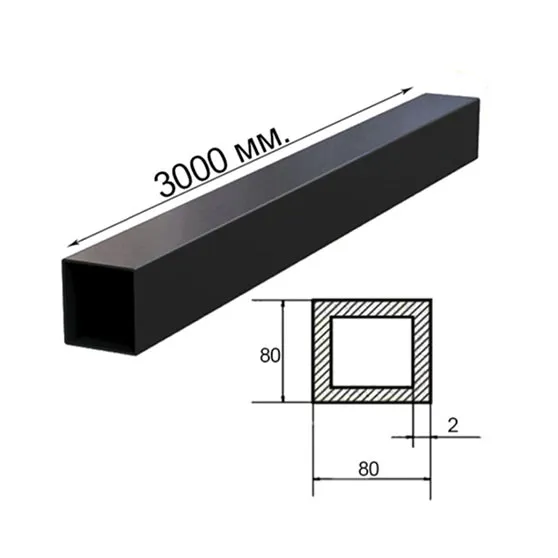

• Металлические трубы, чаще всего квадратные 80×80 или 100×100 мм с толщиной стенки 3–4 мм. Популярны благодаря прочности, их просто установить своими руками.
• Кирпич часто применяют в декоративных целях. Внутрь кладки обязательно устанавливают металлический профиль для крепления комплектующих.
• Бетонные блоки — прочный и долговечный вариант. Также требуют закладки металлических деталей внутри, чтобы закрепить на них фурнитуру.

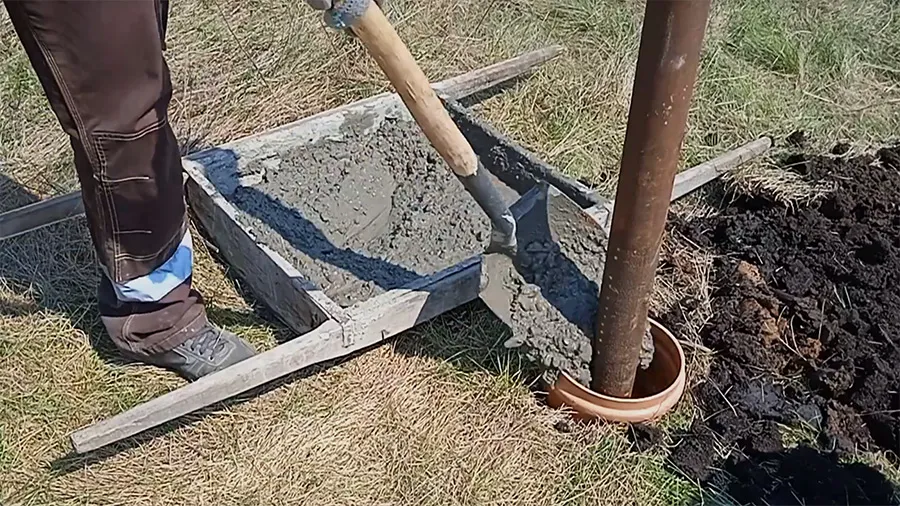

Выберем самый распространенный вариант опор — из металлических труб 80×80 мм.

Если опоры уже есть, например, в заборе, можно использовать и их. Главное — проверить три обязательных условия:

• между ними подходящее расстояние
• они строго вертикальные
• достаточно устойчивые для тяжелой конструкции откатных ворот

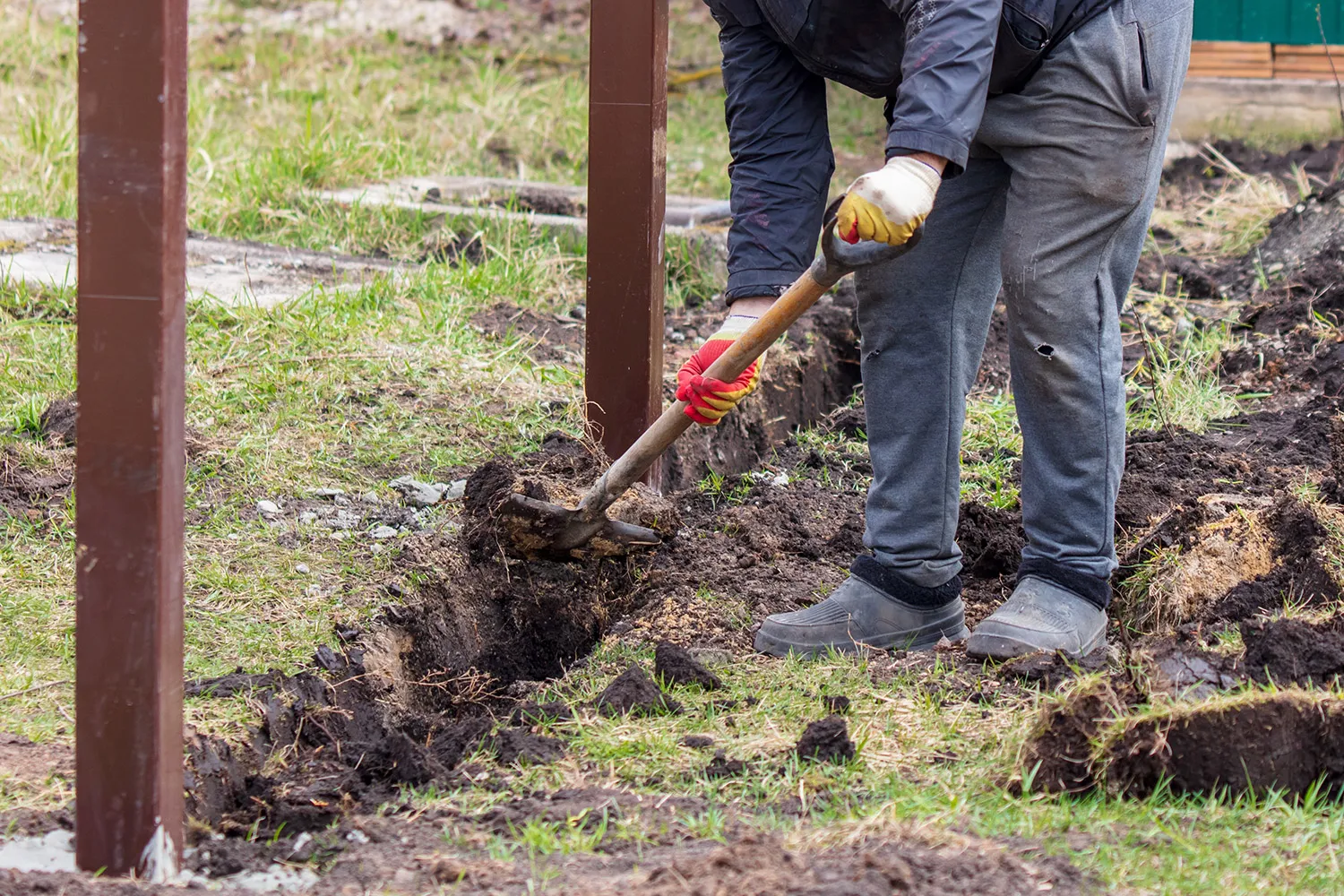

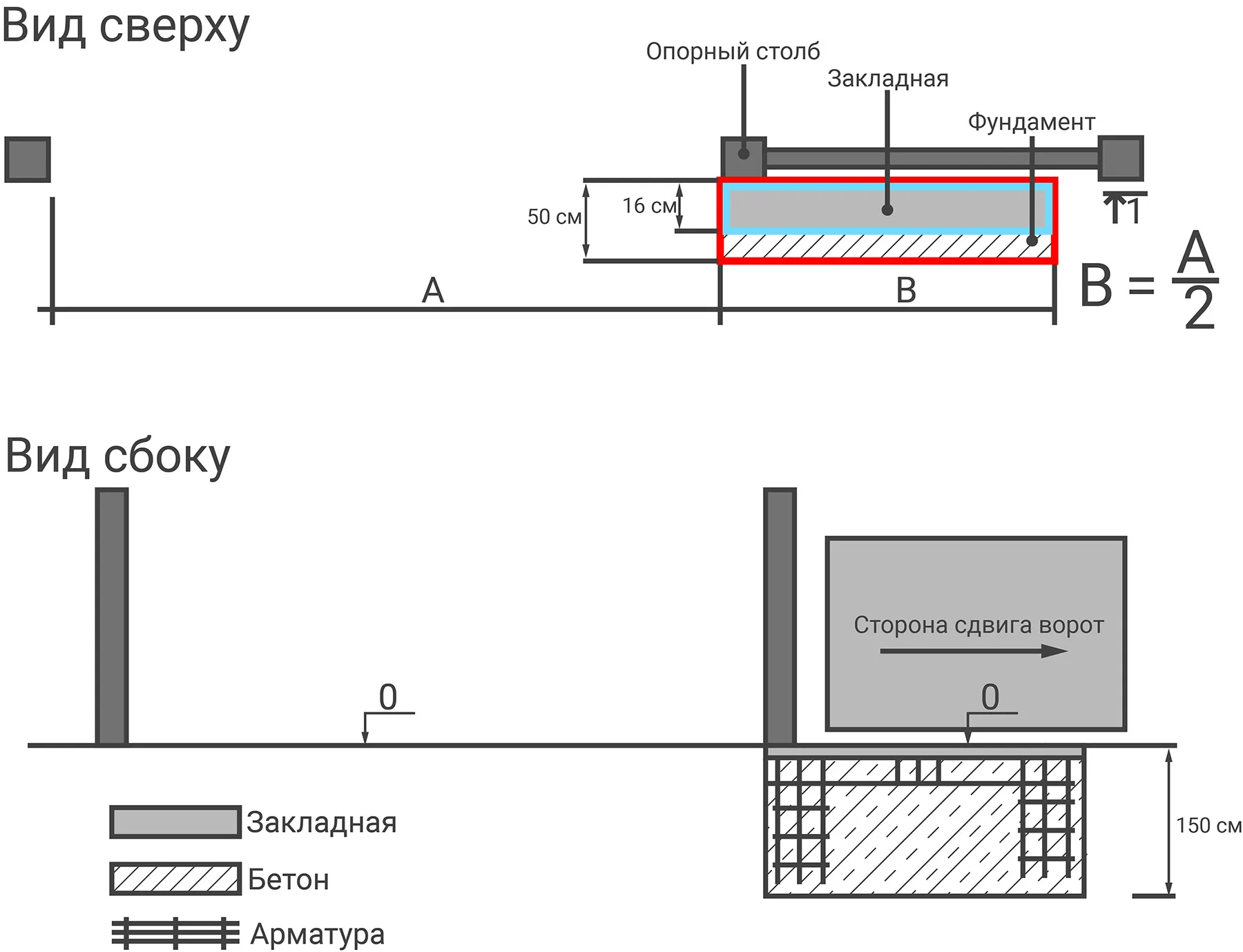

Разметка фундамента

От правильного расположения основания зависит монтаж закладного швеллера, на который потом крепят регулировочные площадки и роликовые опоры.

Пошаговая инструкция разметки:

1. Найдите и отметьте на опорах нулевой уровень. Выберите, будет ли эта отметка равна земле или чуть выше. Второй вариант обязателен, если планируете покрытие, например плитку. Используйте рулетку и маркер, чтобы сделать отметку на одном столбе.
2. Перенесите отметку на вторую опору. Для точности используйте нивелир. Если его нет, натяните шнур. Проверьте, ровная ли получилась линия, с помощью пузырькового уровня.

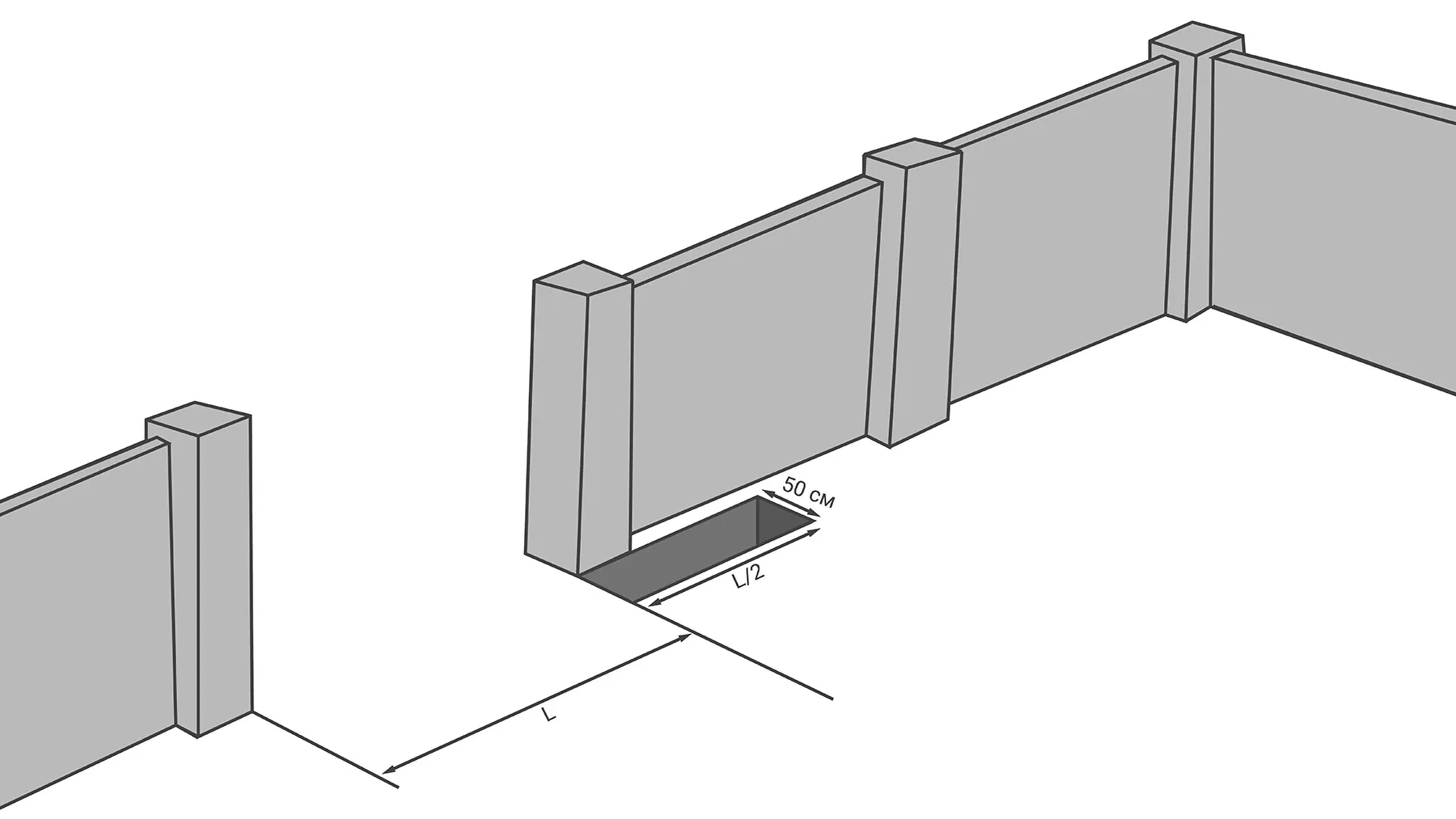

3. Обозначьте место под фундамент. Он начинается от края опорного столба, идет вплотную к нему и параллельно забору. Отметьте длину ямы от края опоры в сторону отката сдвижных ворот, равную 0,5 ширины проезда. Затем — ширину фундамента в 50 см. Используйте рулетку и колышки, чтобы обозначить границы ямы на земле.
4. Проверьте диагонали разметки, чтобы убедиться в правильной форме и точности.

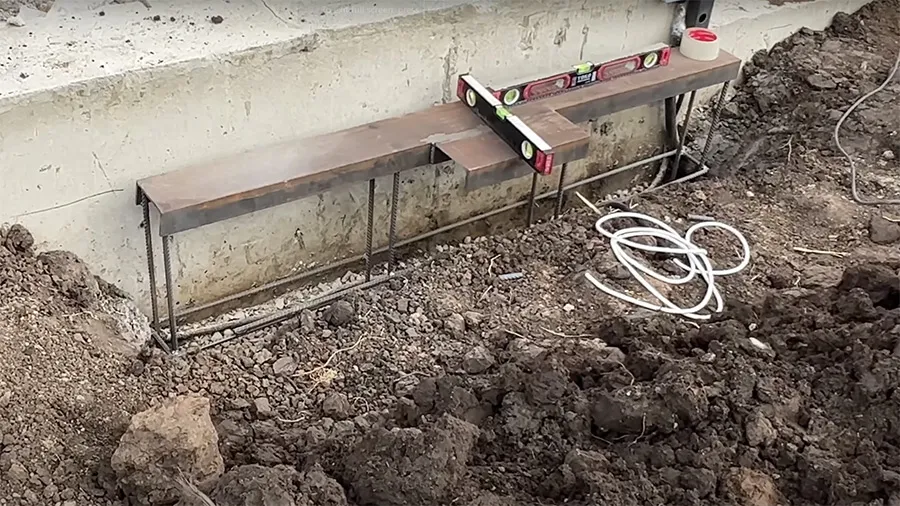

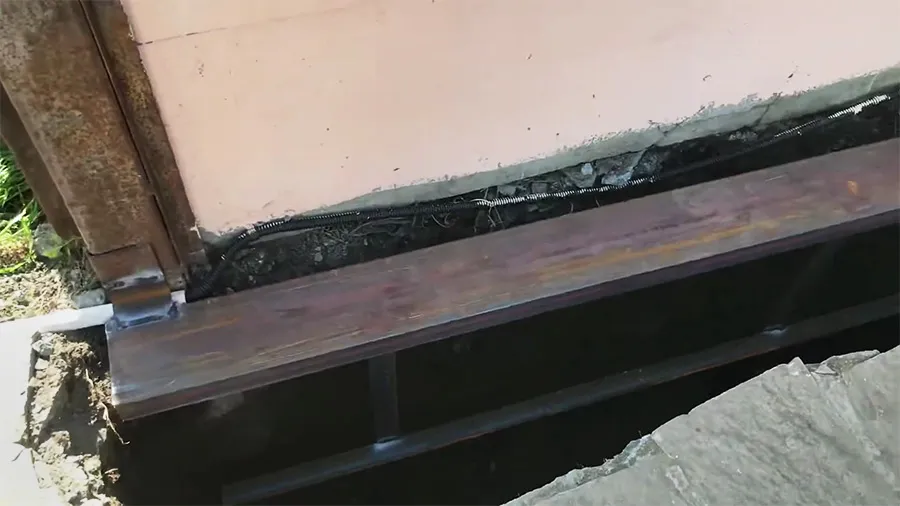

Установка закладной

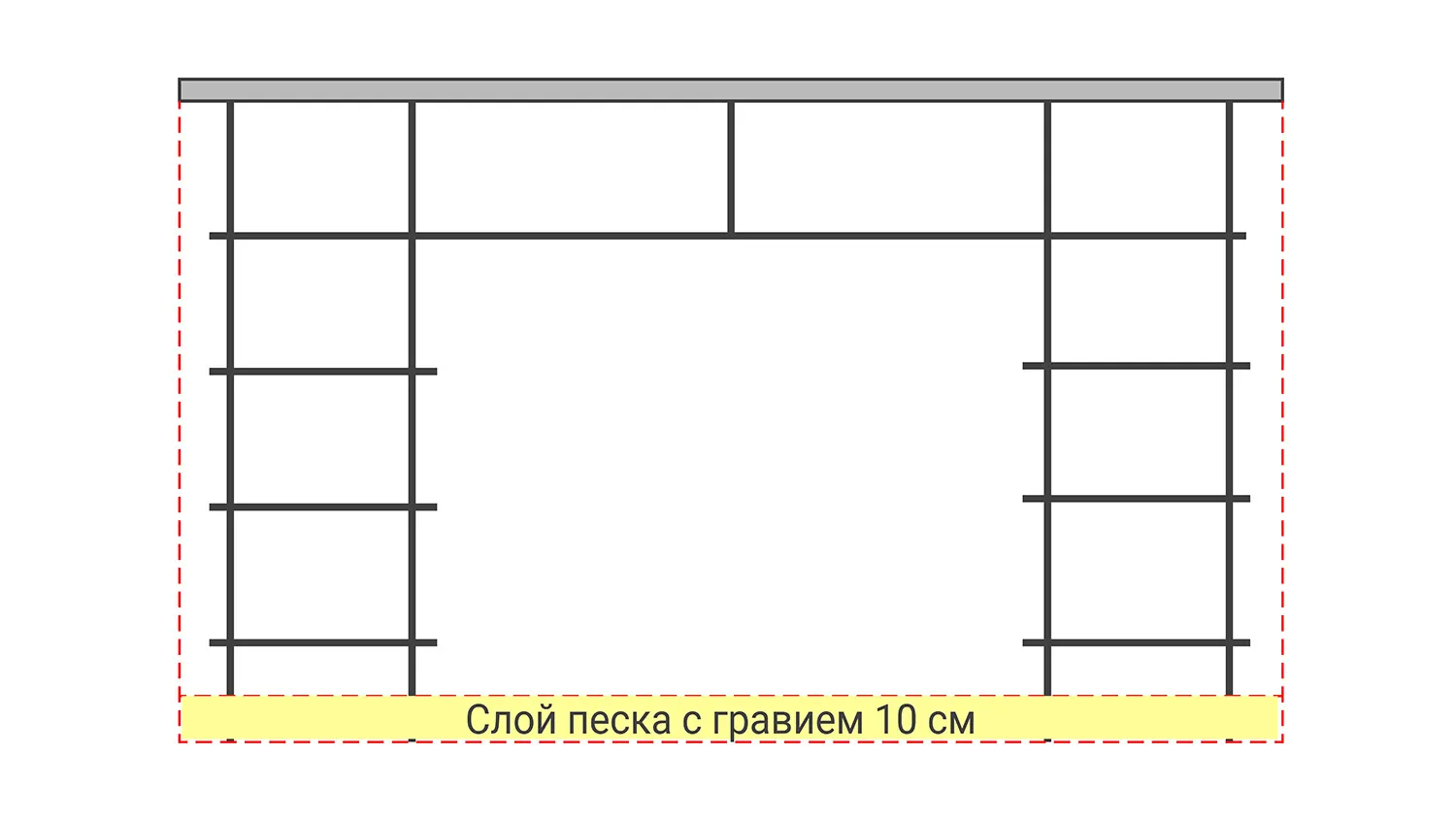

Закладная деталь — металлический элемент, который монтируют в яму под фундамент до его заливки. Это главная часть бетонного основания откатной системы. Состоит из таких элементов:

• Профильной трубы 100×100 мм или металлического швеллера №12–16. Это основание закладной. К нему крепят роликовые опоры.
• Арматуры 12–16 мм. Ее приваривают к швеллеру или трубе снизу для надежной анкеровки в бетон. Она удерживает закладную внутри фундамента и препятствует ее смещению под нагрузкой.

Все элементы должны быть антикоррозийными или обработаны составами против ржавчины перед бетонированием.

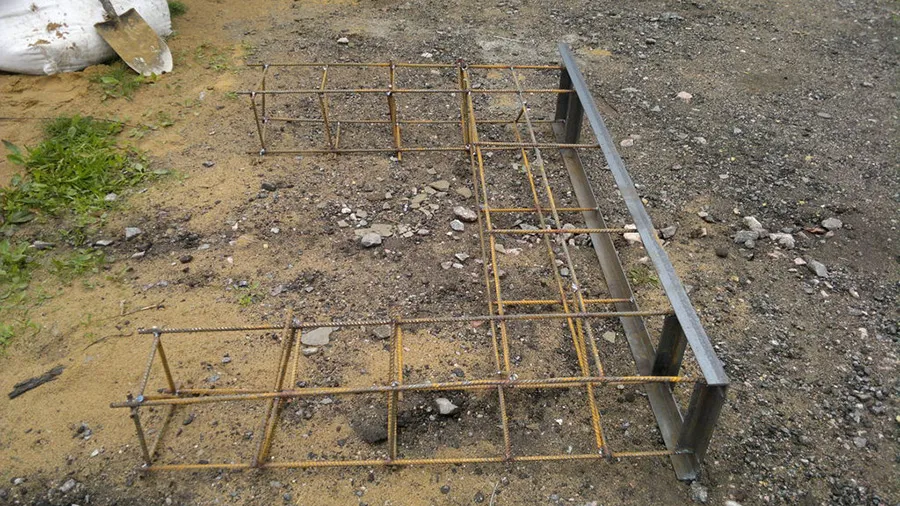

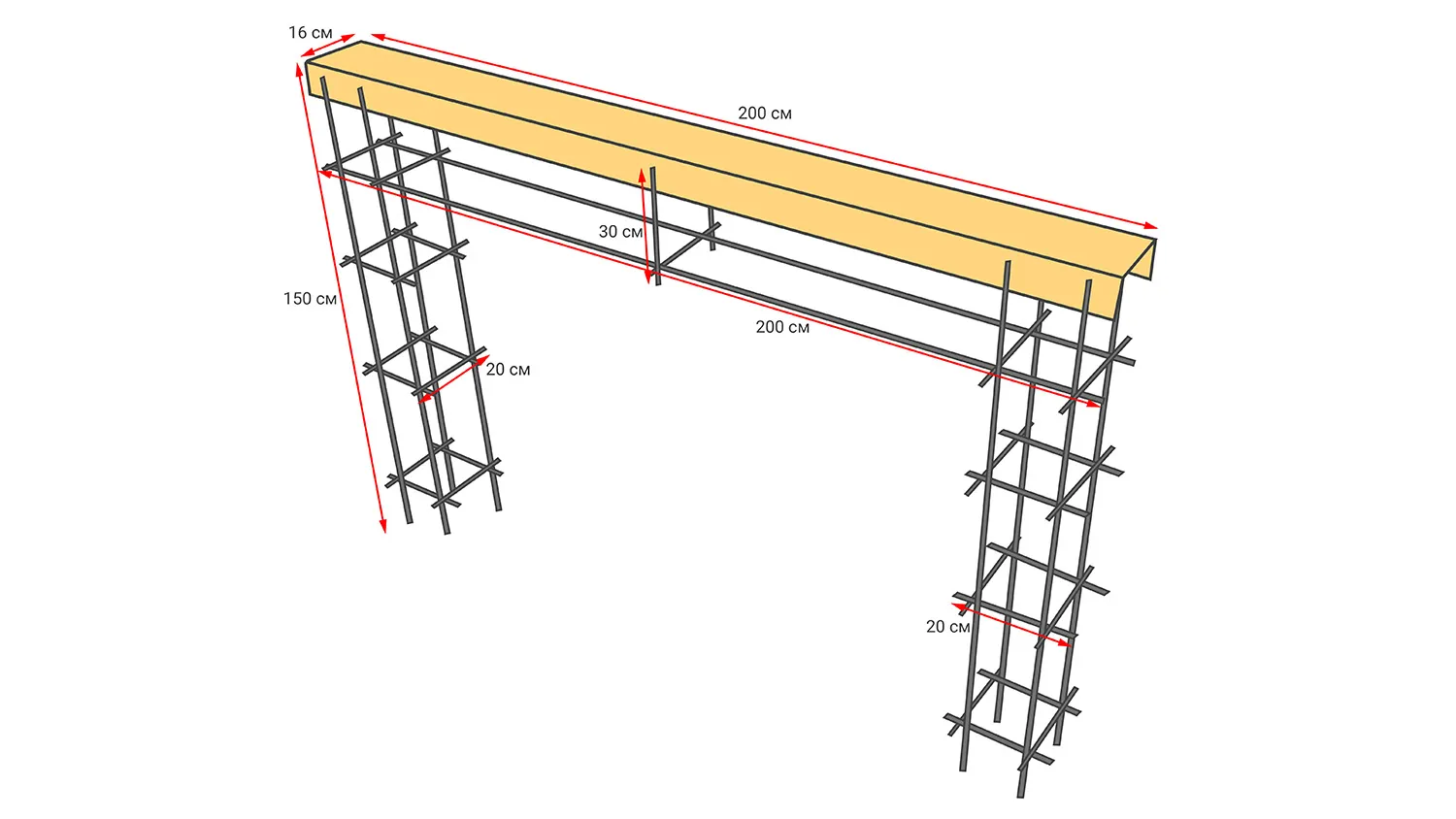

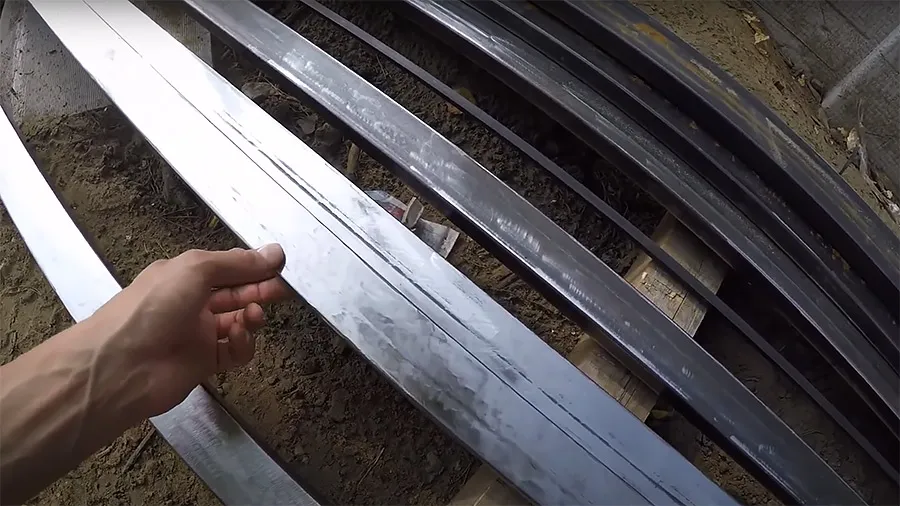

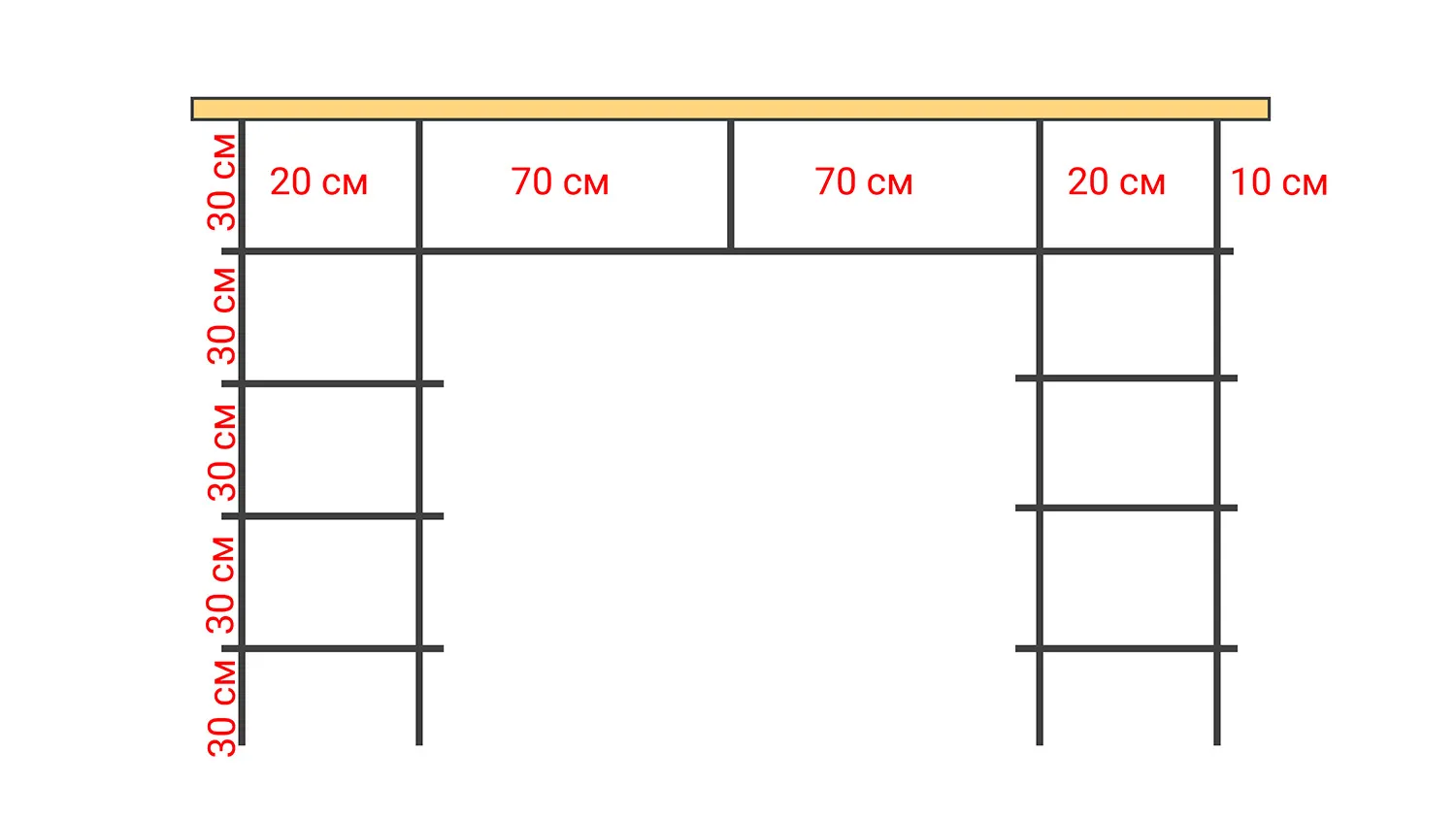

Соберите закладную деталь. Для этого с помощью болгарки отрежьте от швеллера №16 деталь длиной 200 см. Нарежьте и арматуру. Вам понадобятся:

• 8 отрезков длиной 150 см
• два — по 200 см
• два — по 30 см
• 29 штук — по 20 см

Делать это нужно на сварочном столе или ровной площадке, чтобы деталь была с правильной геометрией. При сварке постоянно проверяйте вертикали и горизонтали уровнем и угольником. Когда закладная будет готова, можно переходить к копке ямы.

Такая установка обеспечит точность движения створки, надежную фиксацию роликов и долговечность всей системы.

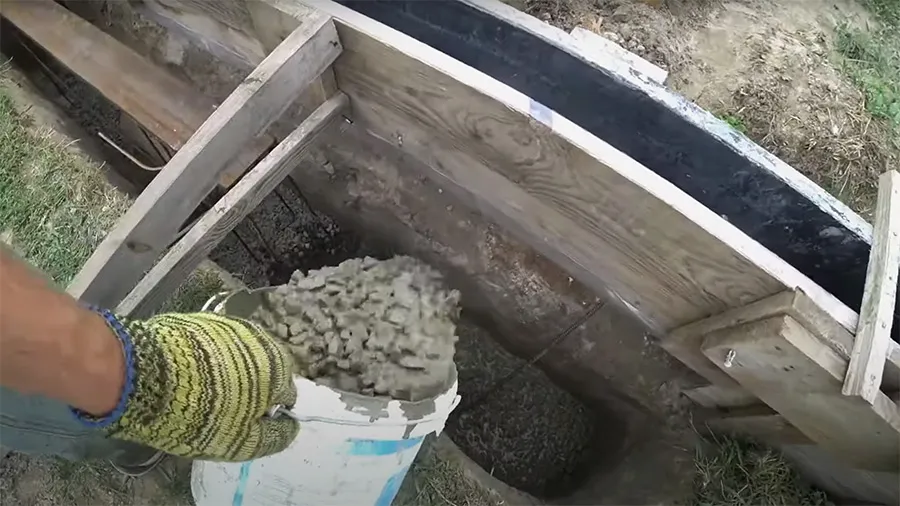

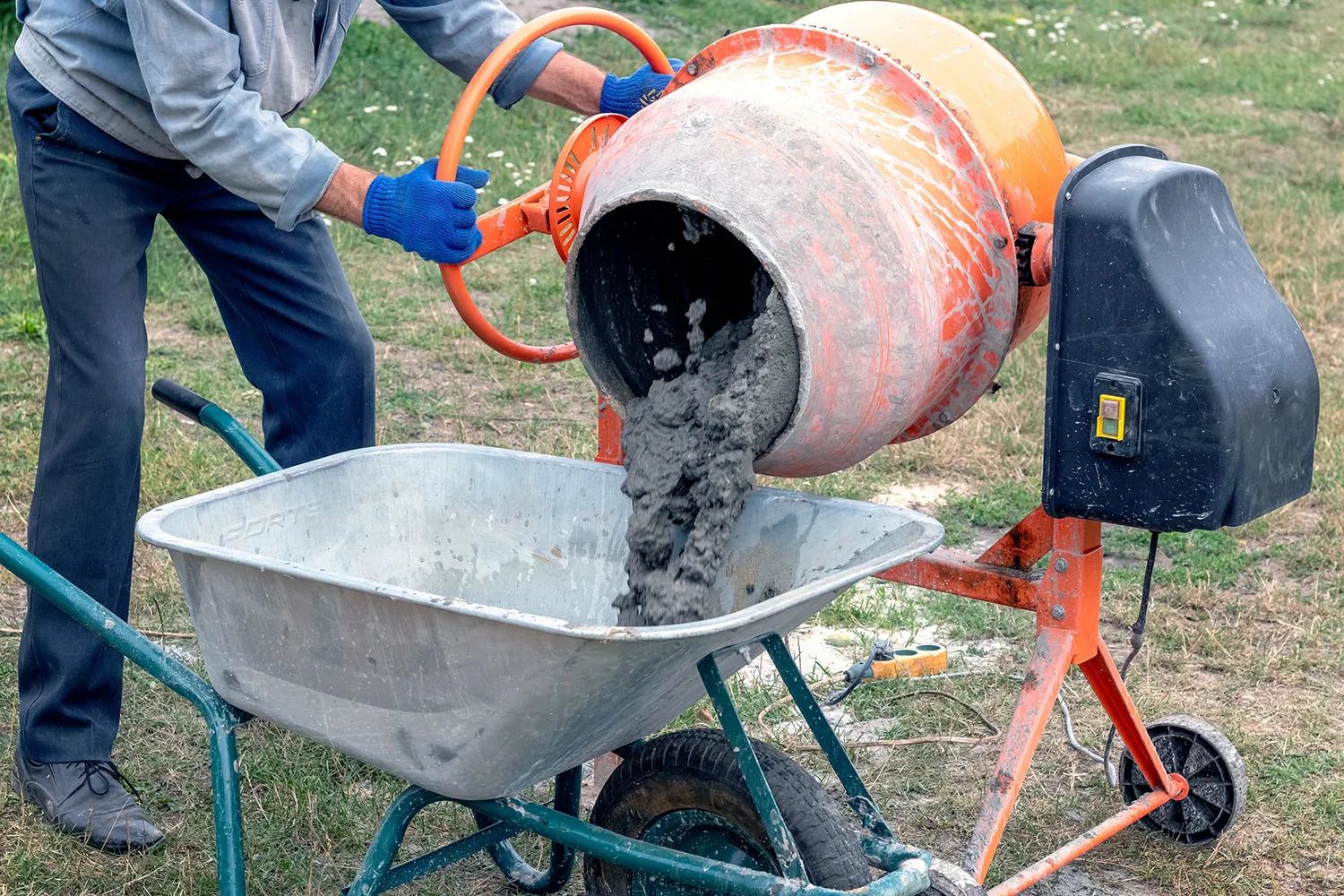

Заливка фундамента

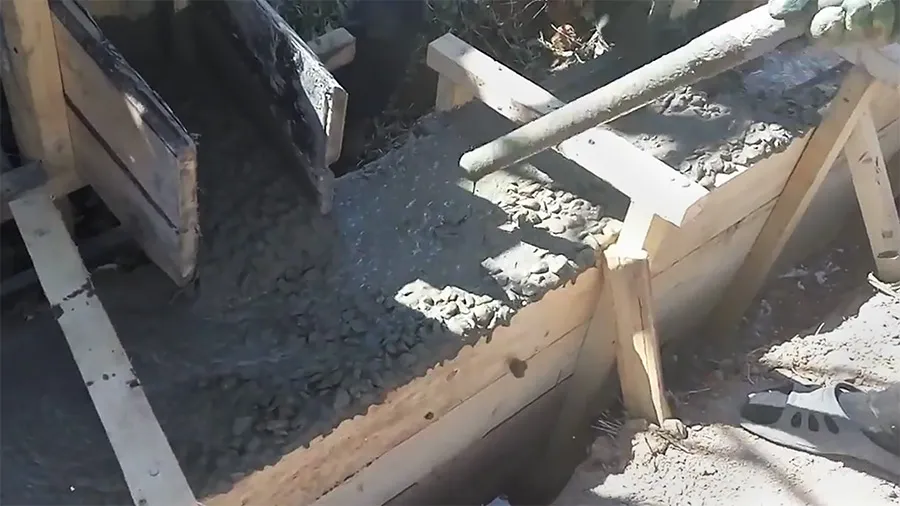

Основа откатных ворот — фундамент, который удерживает всю конструкцию. Важно правильно замешать бетон и залить его в яму, чтобы после застывания он получился прочным.

Опалубку в яме делать не обязательно. Она нужна, только если стенки приямков осыпаются в процессе работы. Допустимо взять не самое качественное дерево, так как оно все равно будет закопано. Края ямы на нулевой отметке можно обустроить досками для более аккуратного вида будущей бетонной площадки.

Если на улице жарко, накройте фундамент пленкой и поливайте водой дважды в день. Это защитит его от пересыхания и трещин.

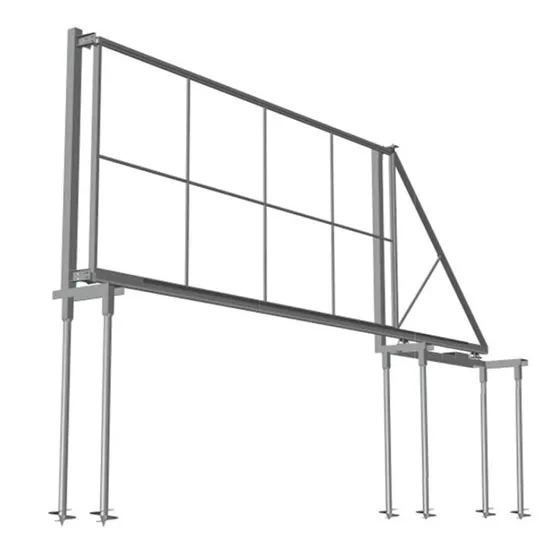

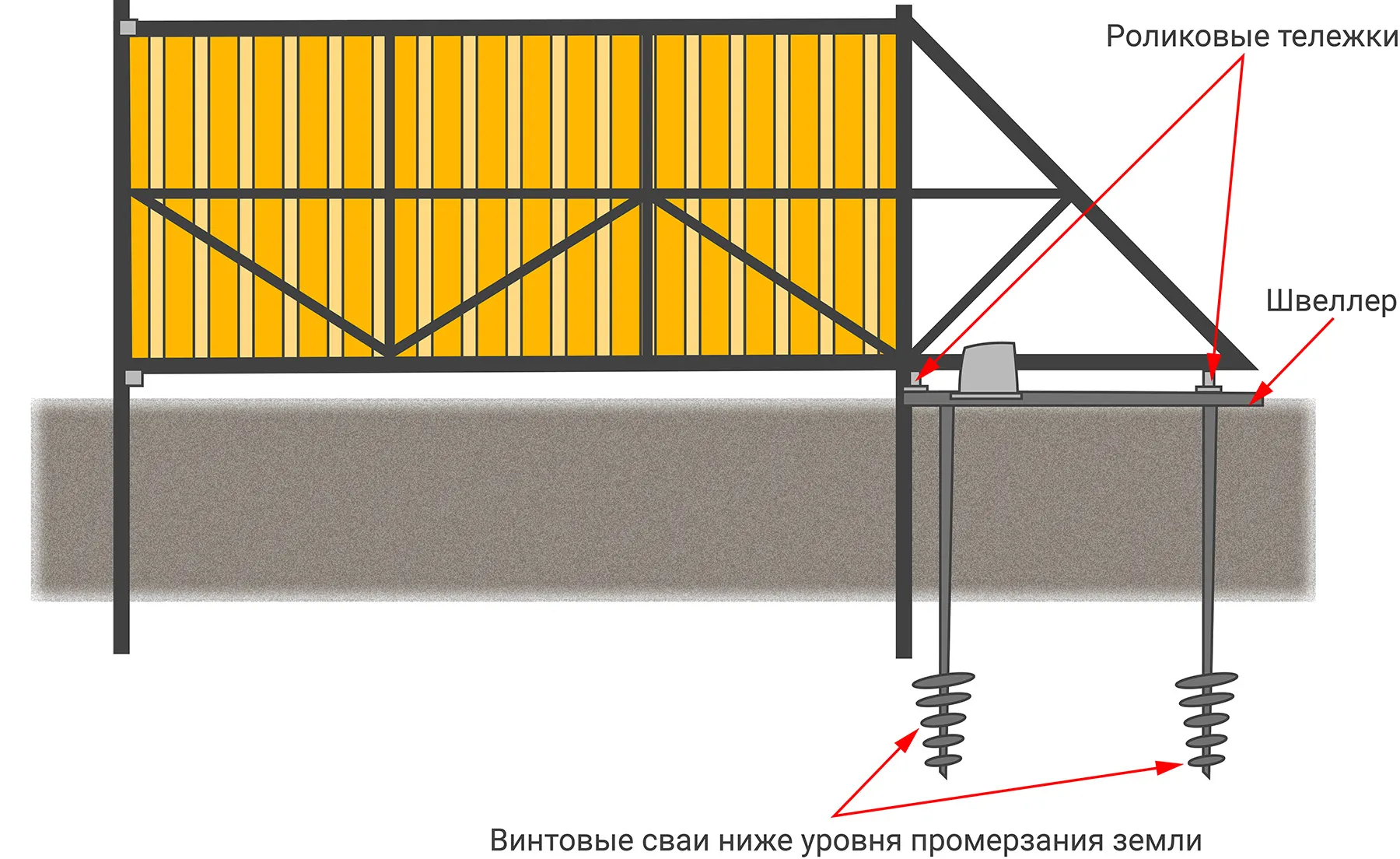

Для фундамента есть альтернативный, во многих случаях более простой вариант. Вместо бетонной заливки можно использовать винтовые сваи. Монтаж с ними удобнее и быстрее, особенно если раствор сложно залить из-за специфики грунта.

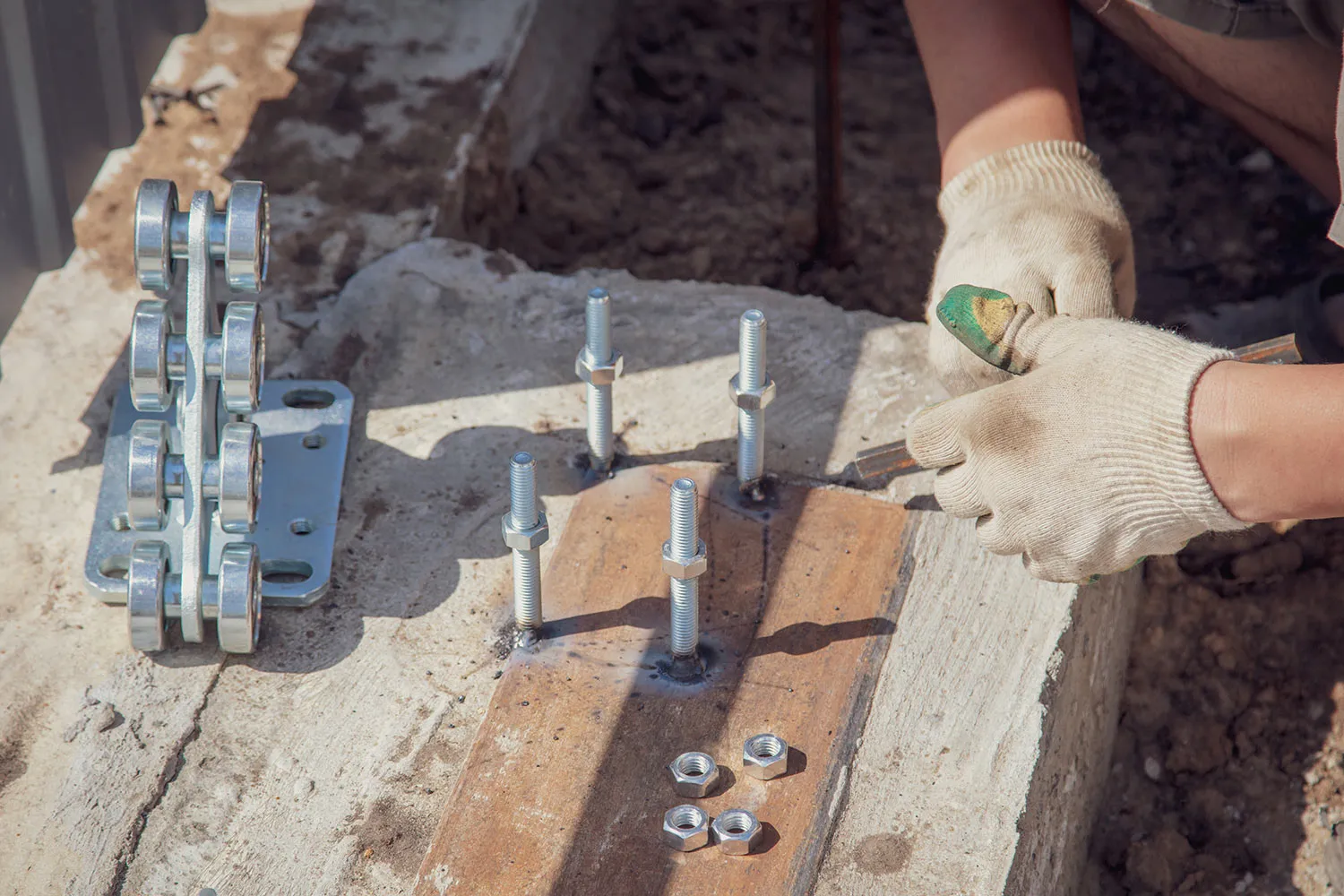

При таком способе сваривать закладную не нужно. Вместо этого вкрутите в землю две винтовые сваи. Они должны быть крепкими — 80–100 мм. Сваи нужно загнать ниже глубины промерзания, чтобы избежать морозного пучения. Затем обрежьте их по высоте нижней балки ворот. Сверху приварите швеллер и дальше уже смонтируйте роликовые тележки.

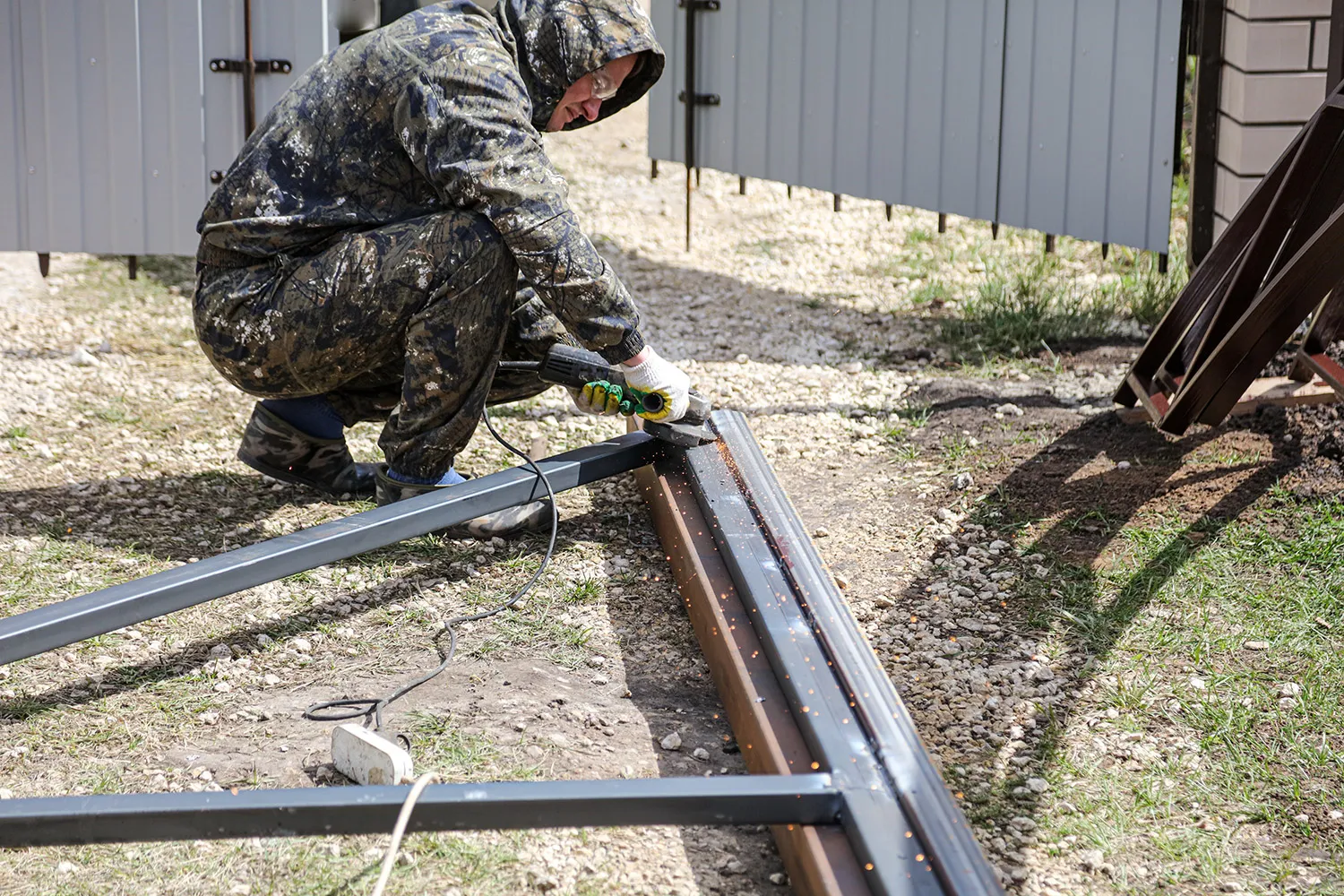

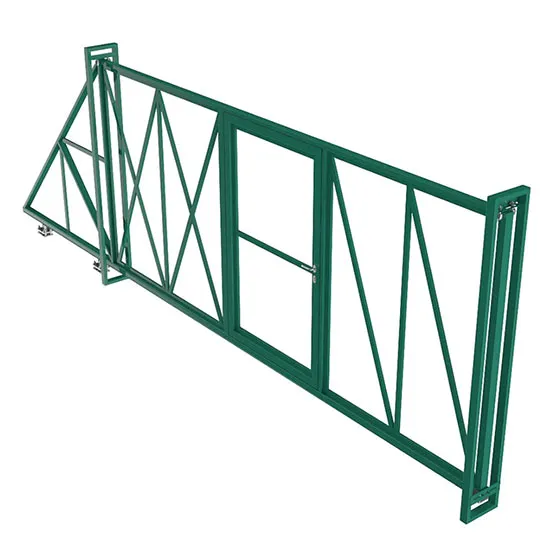

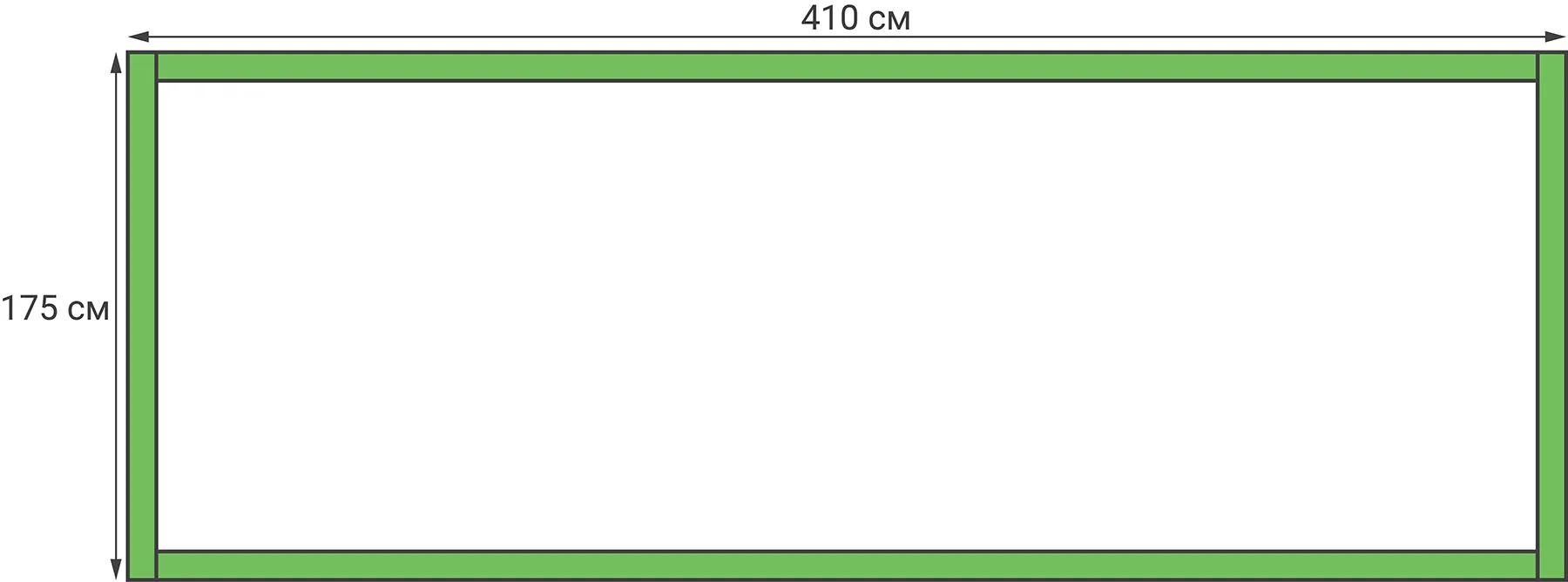

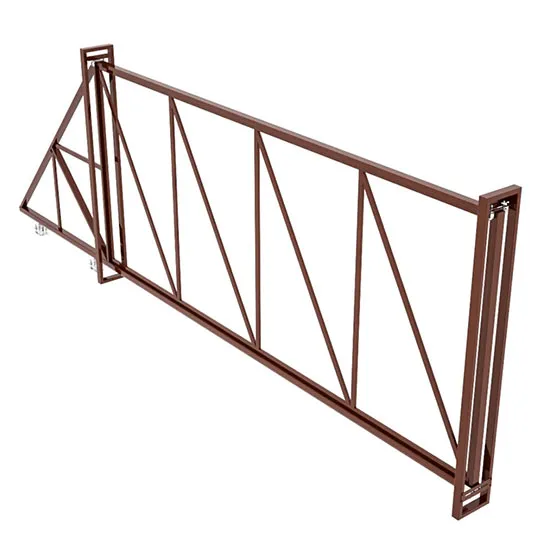

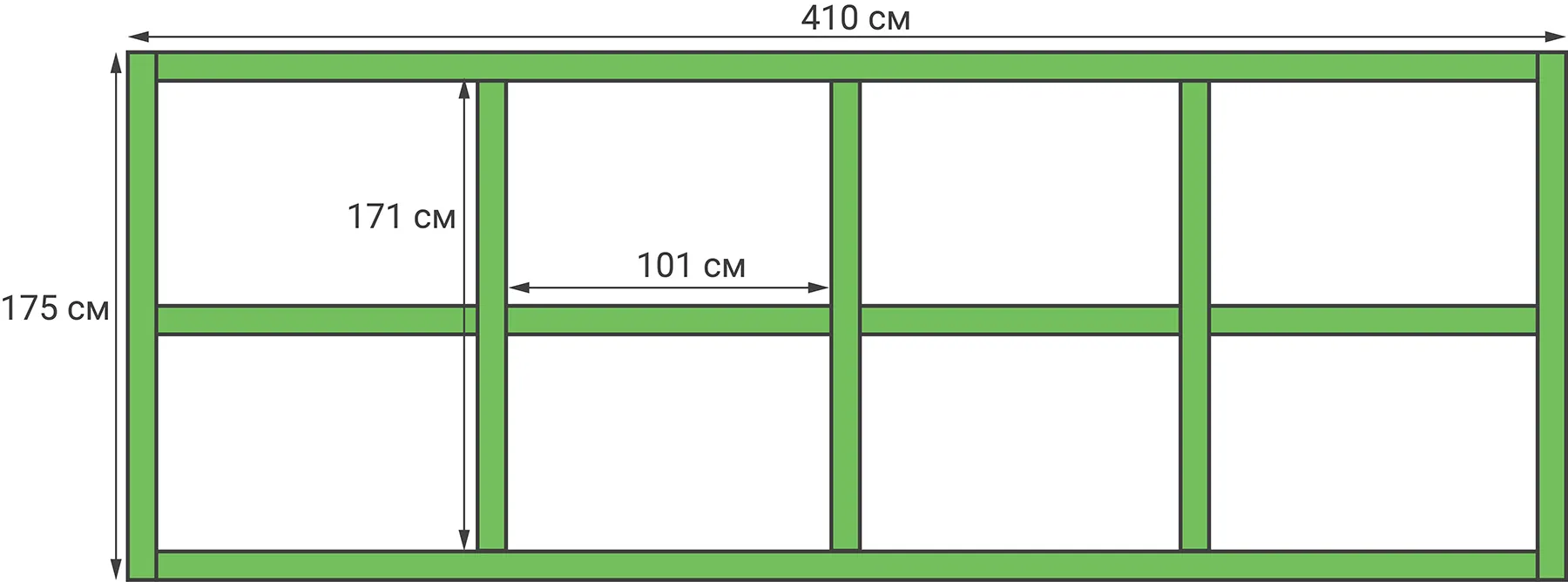

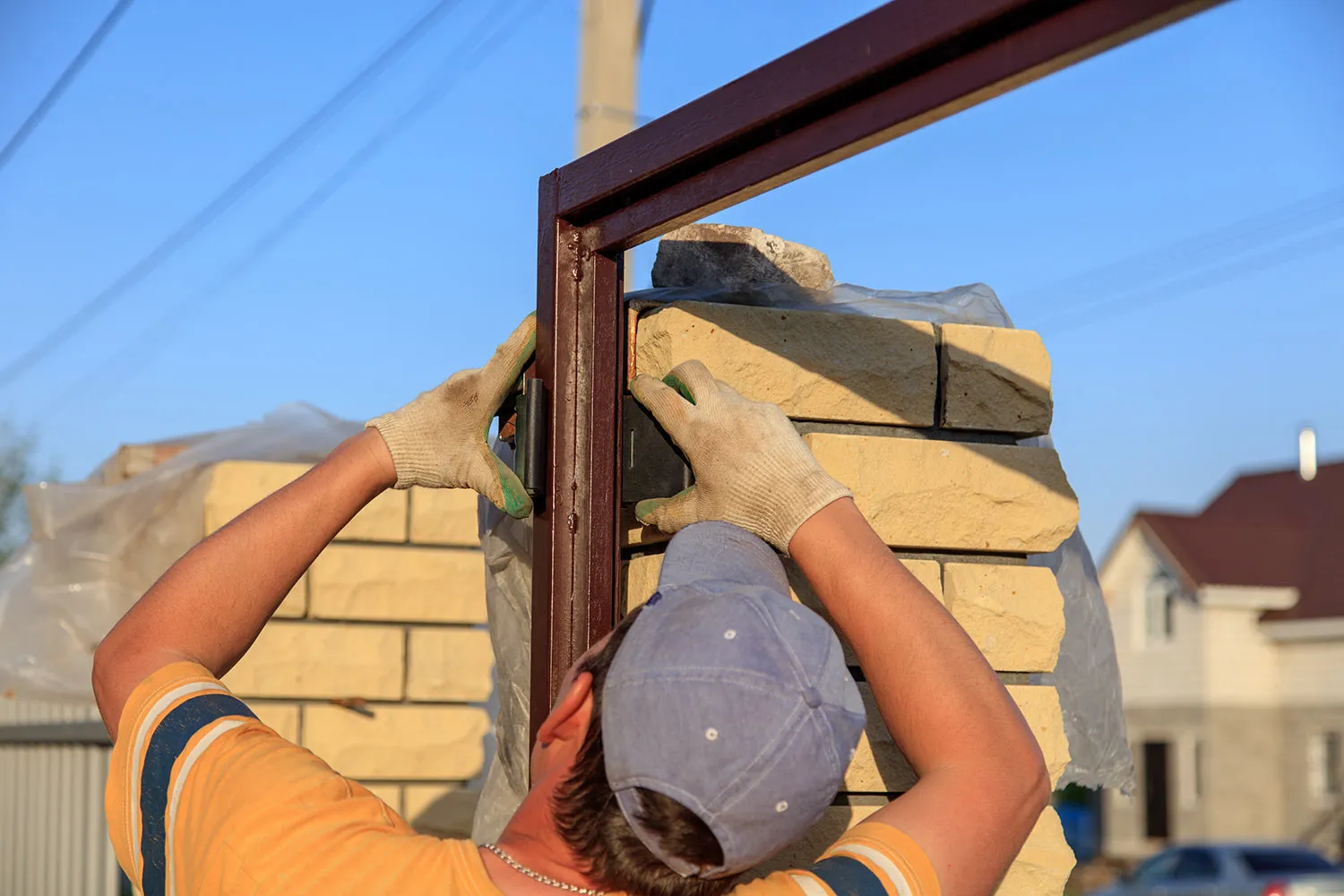

Изготовление каркаса ворот

Процесс включает несколько подэтапов:

• сварку рамы
• усиление конструкции ребрами жесткости
• приварку направляющей балки, изготовление противовеса
• зачистку и антикоррозийную обработку

Правильное выполнение каждого обеспечивает долговечность и надежность системы. Каркас откатных консольных ворот будем изготавливать по уже рассмотренному чертежу:

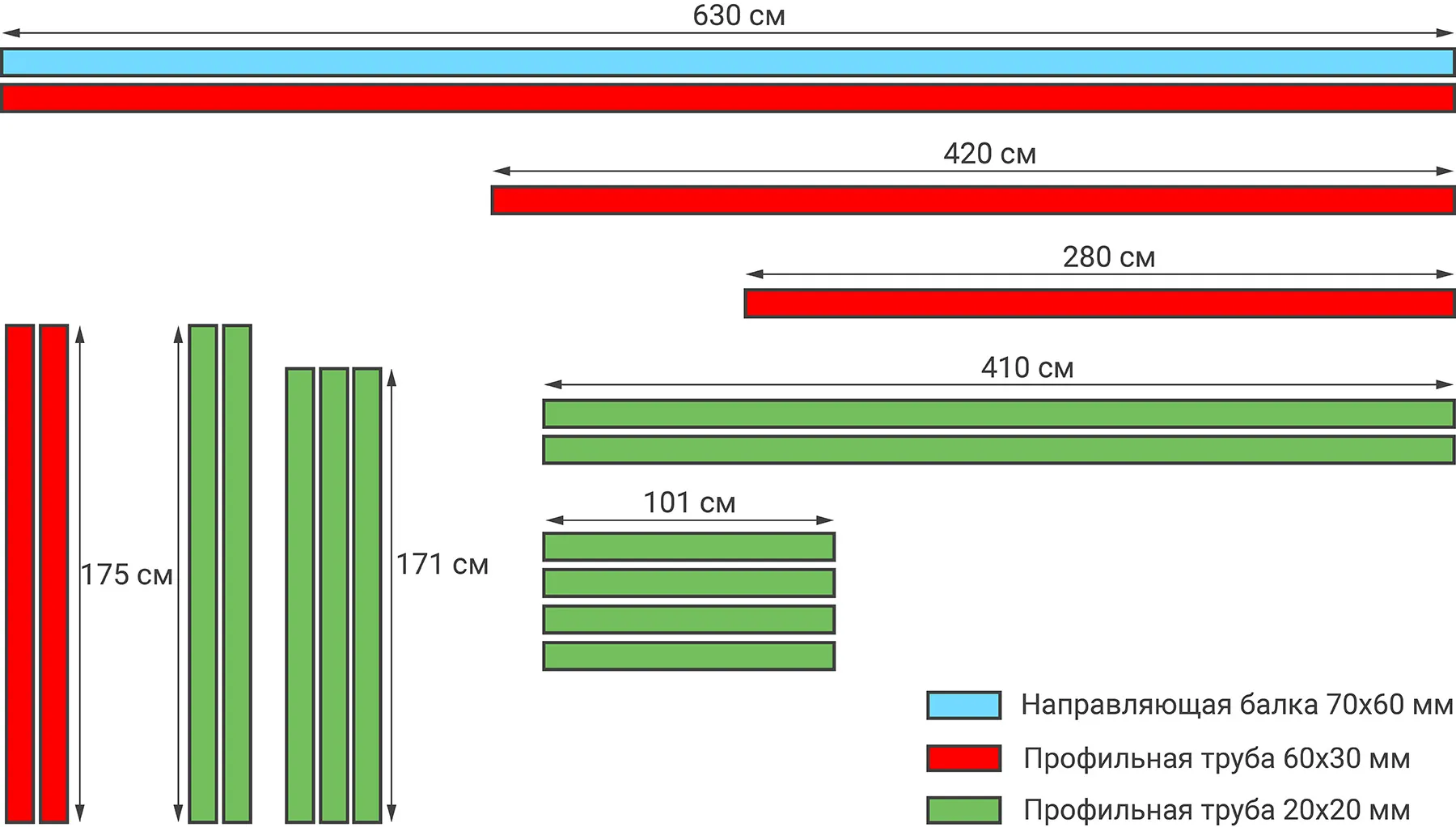

Примерный вес этой конструкции мы рассчитывали ранее в статье. Когда приступите к сварке, выполняйте ее короткими швами длиной 3–4 см с интервалом 40–50 см. Это предотвратит перегрев и деформацию металла.

Обшивка каркаса

Чтобы закрыть створки откатных ворот, используют разные материалы:

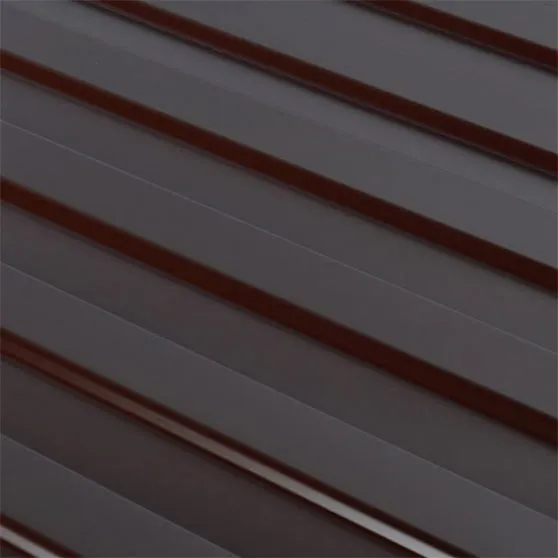

• Профлист — оцинкованные стальные листы с полимерным покрытием. Материал легкий, прочный, устойчив к коррозии и доступен по цене. Из минусов — шумит при ударе, подвержен ржавчине без правильной обработки краев.
• Дерево — массивная доска или вагонка. Обеспечивает более природный и дорогой внешний вид откатных ворот, хорошо вписывается в зеленый ландшафт. Из недостатков — требует регулярной обработки от влаги и вредителей биозащитными антисептиками. Также деревянная обшивка тяжелее, чем профнастил, что усложняет работу, требует усиленной фурнитуры и более крепкого каркаса.
• Пластиковые панели — сочетание красивого внешнего вида и невысокой цены. Могут имитировать металл или дерево, почти не требуют ухода, но выгорают на солнце и не выдерживают сильных ударов.
• Евроштакетник — металлический или деревянный. Имитирует классическое ограждение. Выглядит аккуратно, дает частичную защиту от обзора, но требует точного монтажа и выйдет дороже, чем профлист.
• Сетка — сварная или рабица. Это бюджетный и легкий вариант для раздвижных ворот. Ее быстро монтируют, но сетка не защищает от обзора с улицы и выглядит дешево. Подходит больше для производственных территорий, нежели частных домовладений.

Профлист обеспечивает оптимальное соотношение цены, веса и прочности, а также прост в монтаже. Для примера остановим выбор на нем.

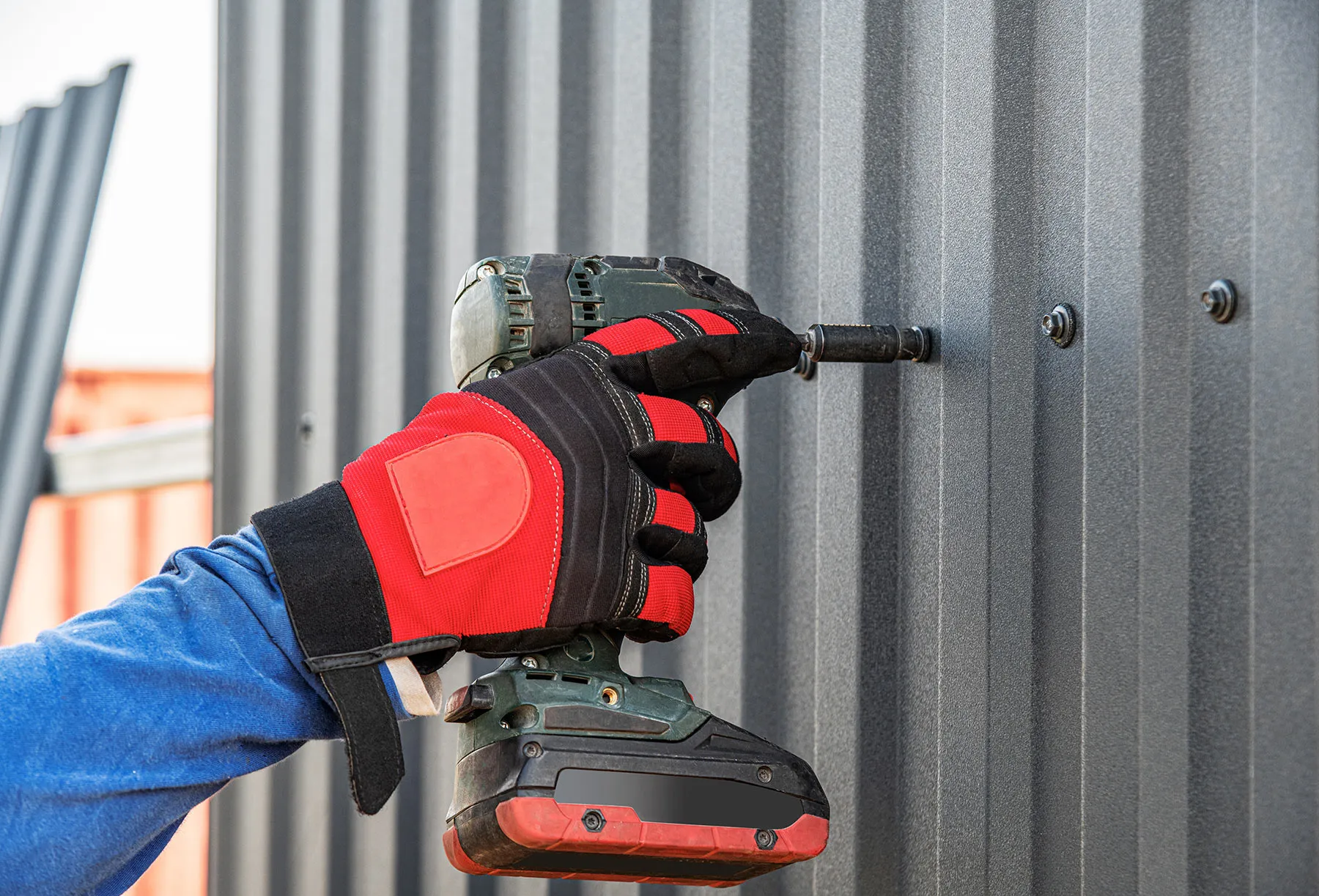

Алгоритм обшивки откатных ворот профнастилом:

1. Разместите готовый каркас на устойчивой поверхности без бугров и впадин. Так проще выровнять листы и работать с инструментом.
2. Крепите обшивку к внутренней раме из труб 20×20. Работу начинайте с передней кромки полотна. Совместите профлист с краем внутренней рамы. С помощью шуруповерта зафиксируйте кровельным саморезом.
3. Добавьте крепления в оставшихся углах и по краям каждые 15–25 см. А также на вертикальных и горизонтальных ребрах жесткости.
4. Следующие листы крепите с нахлестом в одну волну. Если последний выходит за край створки, отрежьте лишнее ножницами по металлу.
5. Проверьте надежность крепления. Убедитесь, что листы не «гуляют», не выступают за границы створки и лежат равномерно. Установите на края листов декоративные планки.

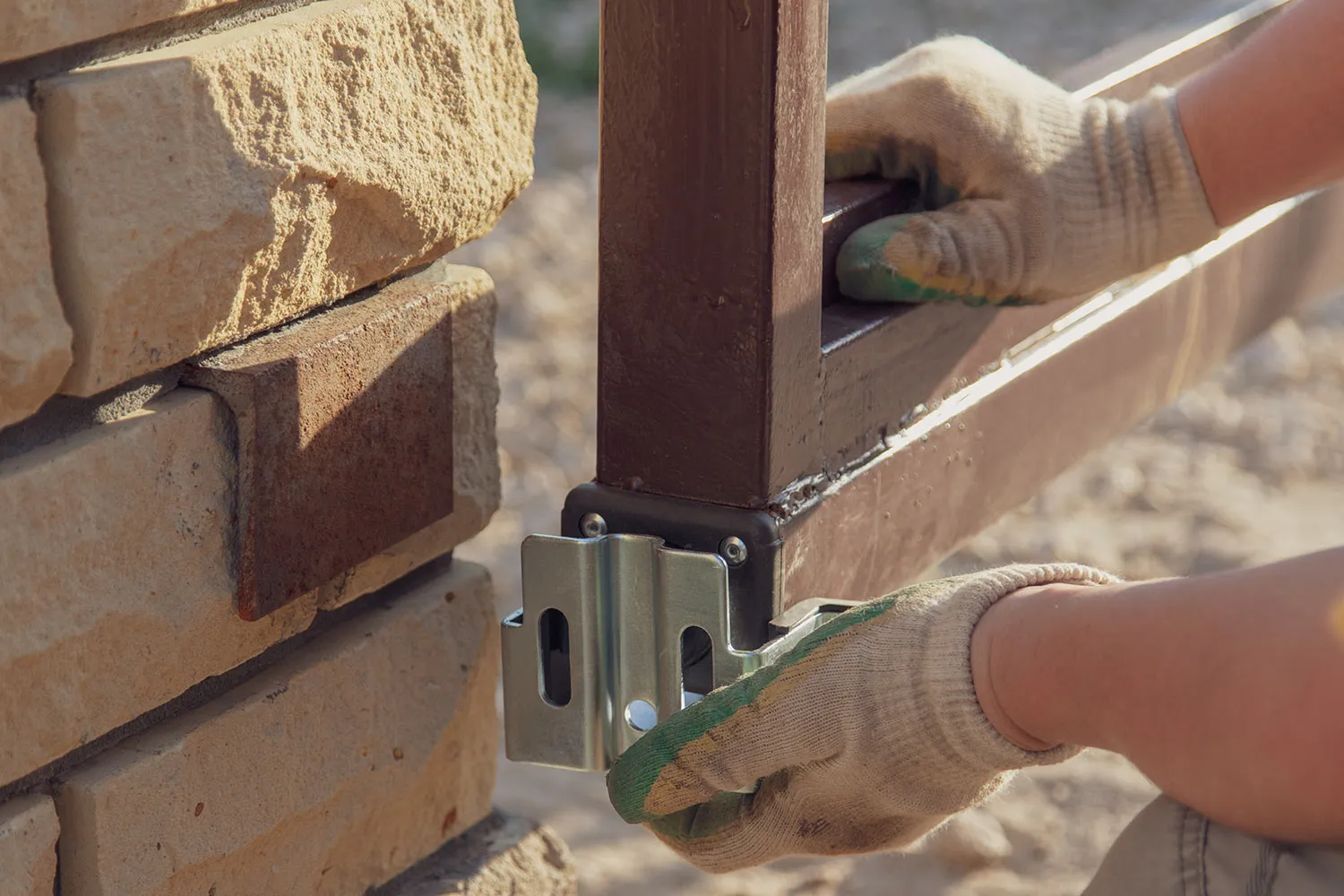

Монтаж откатных ворот и фурнитуры

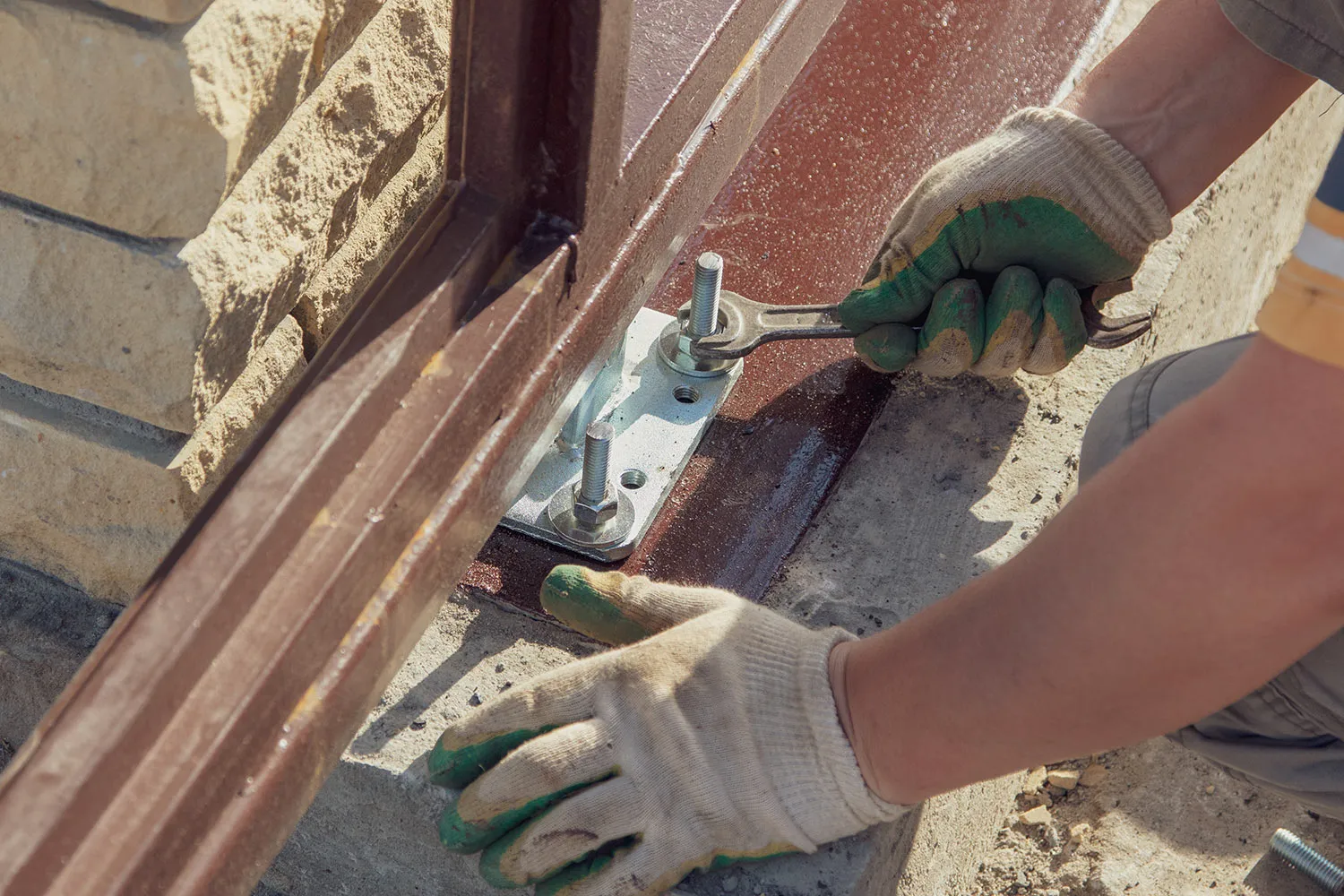

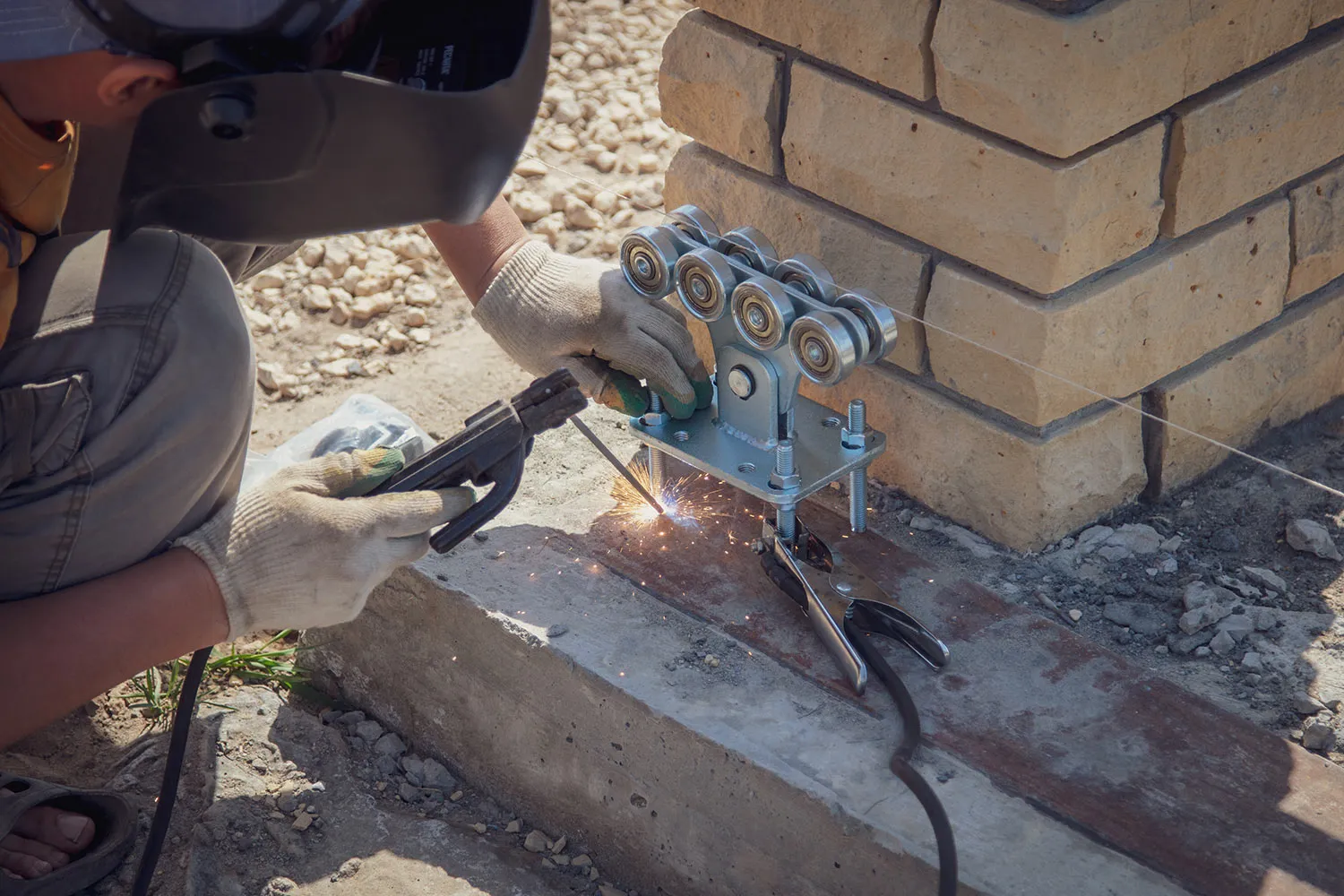

На этом шаге ставят ролики, улавливатели и другие элементы, которые обеспечивают плавность движения полотна. С первого раза может быть непонятно, куда что крепить, поэтому ориентируйтесь на схему ниже:

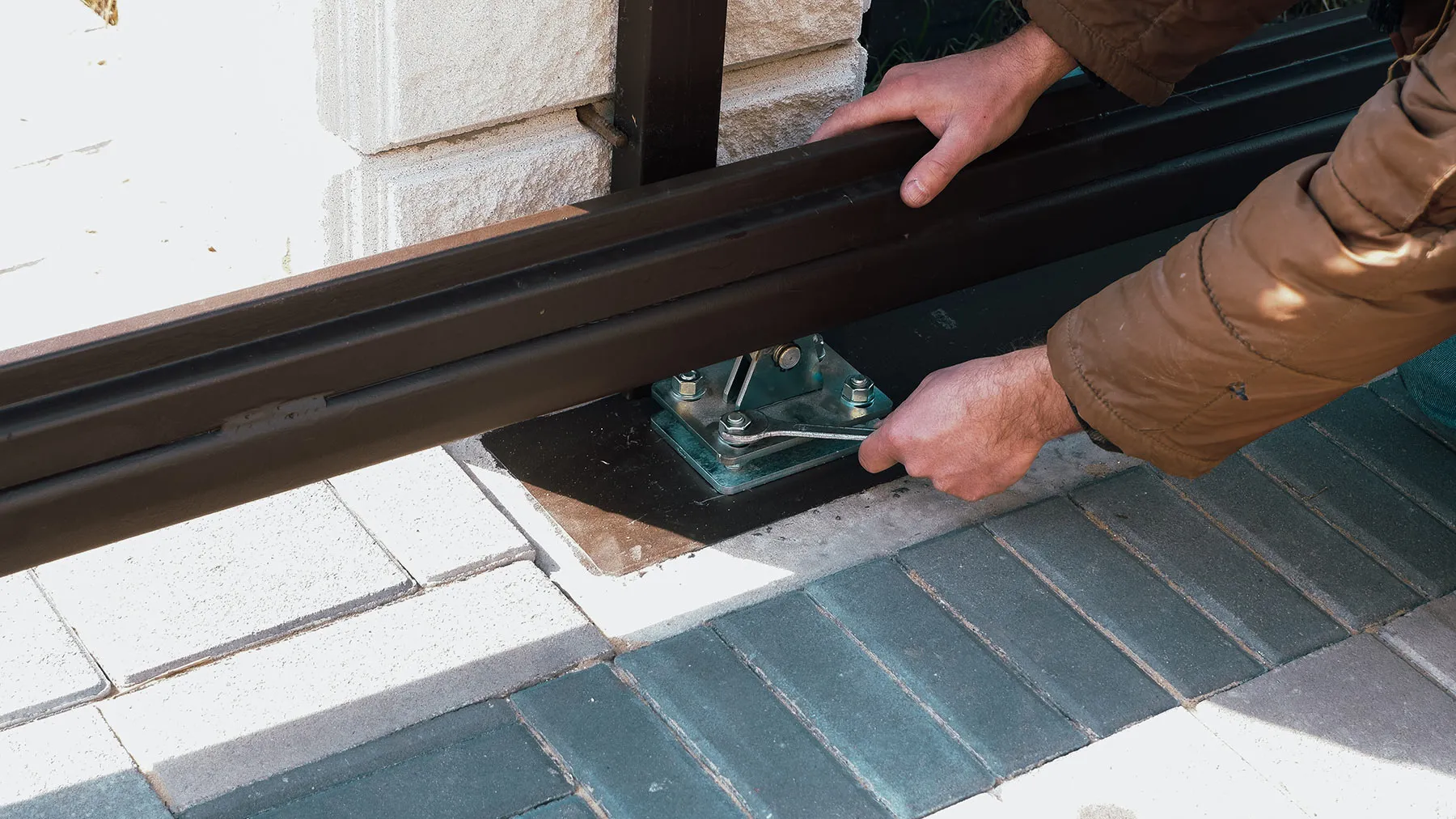

Самое главное — правильно отрегулировать роликовые тележки. От них зависит, будут ли ворота двигаться без рывков и перекосов. Работать лучше вдвоем или втроем. Каркас тяжелый, и одному его точно не поднять.

На этом установка механических откатных ворот завершена. Теперь вы можете открывать и закрывать их вручную. Однако такой способ не всегда удобен — особенно в дождь, снег или сильный ветер. По этой причине многие владельцы домов автоматизируют откатную систему, чтобы управлять доступом на территорию с пульта или телефона.

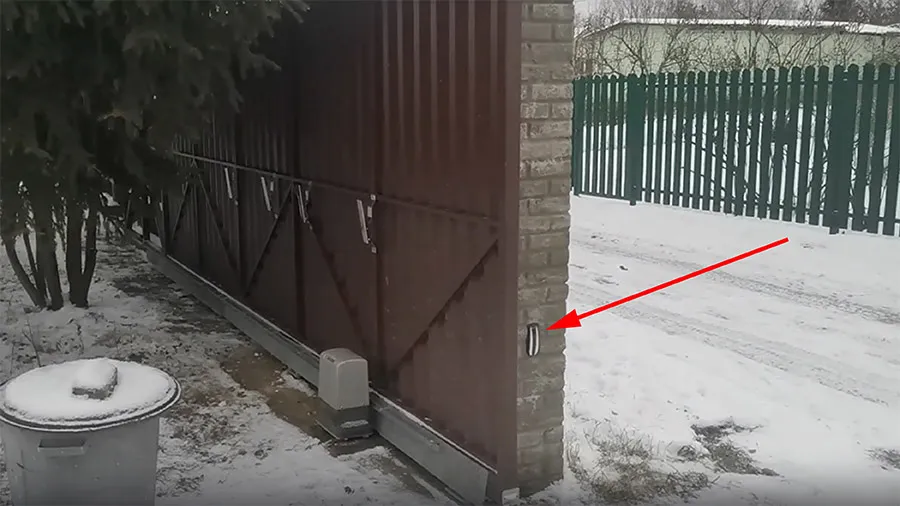

Подключение автоматики

Чтобы полотно открывалось и закрывалось с помощью электрики, необходимо правильно выбрать и подключить электропривод, установить зубчатую рейку, ограничители и элементы безопасности. Пошагово разберем, как все это сделать.

Для откатных ворот используют только консольные приводы. Линейные и подземные модели предназначены для других систем. При выборе подходящей модели учитывайте такие параметры:

• Вес и длина створки. Привод должен выдерживать массу полотна с запасом как минимум 15 %. Модель — только рассчитанная на длину направляющей, поскольку это влияет на тяговое усилие.
• Интенсивность. Для дома подойдут модели с нагрузкой до 30 циклов в день. Если раздвижные ворота используют чаще, например, на складе, то нужна техника с высокой интенсивностью.
• Совместимость с зубчатой рейкой. У шестерни на моторе должен быть такой же модуль, как у нее. Чаще всего это 4 или 6. Иначе привод работать не будет.

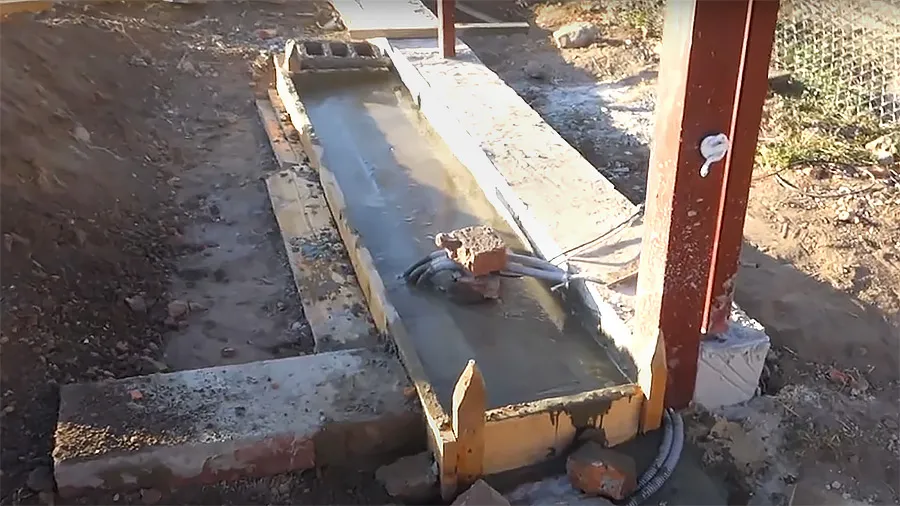

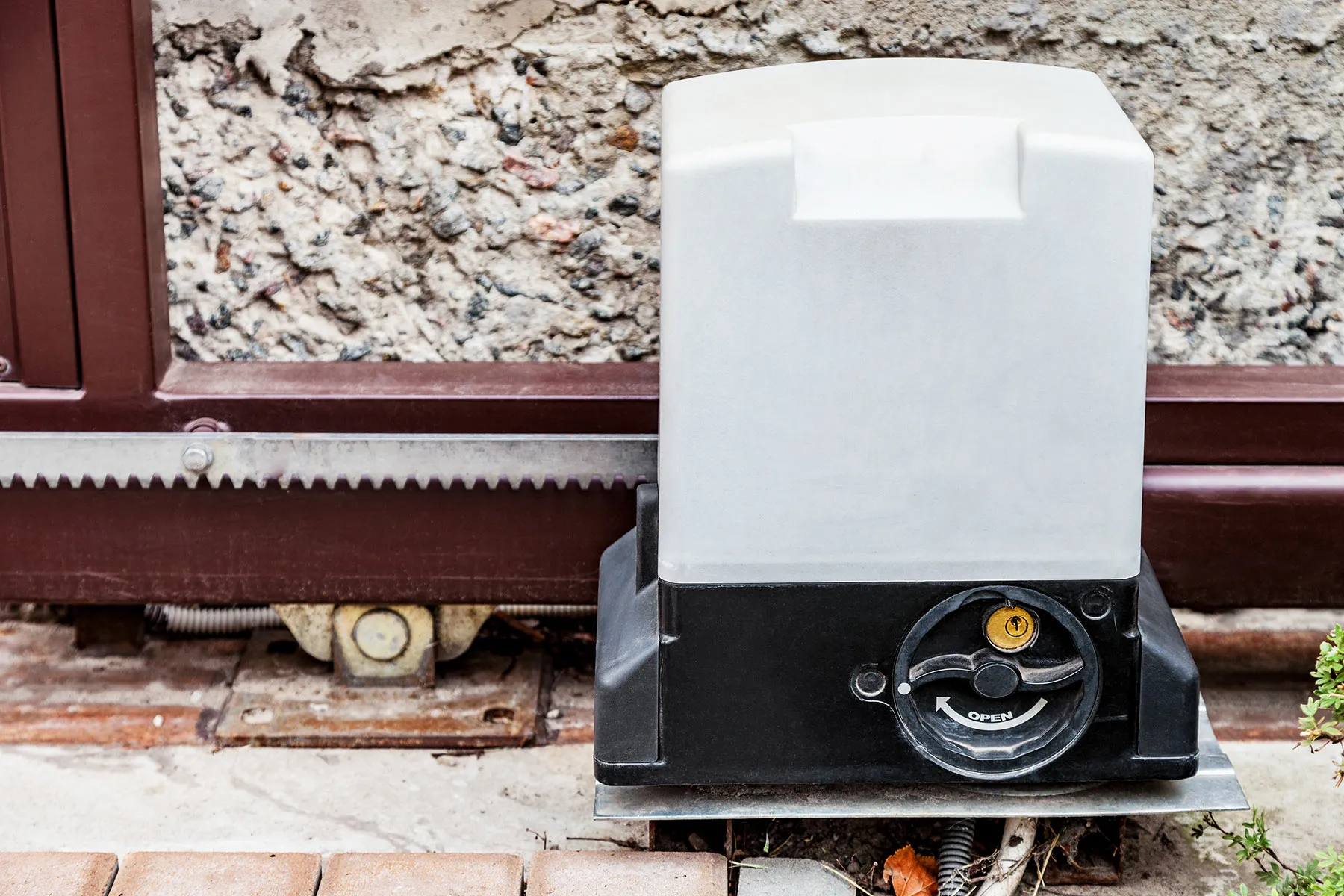

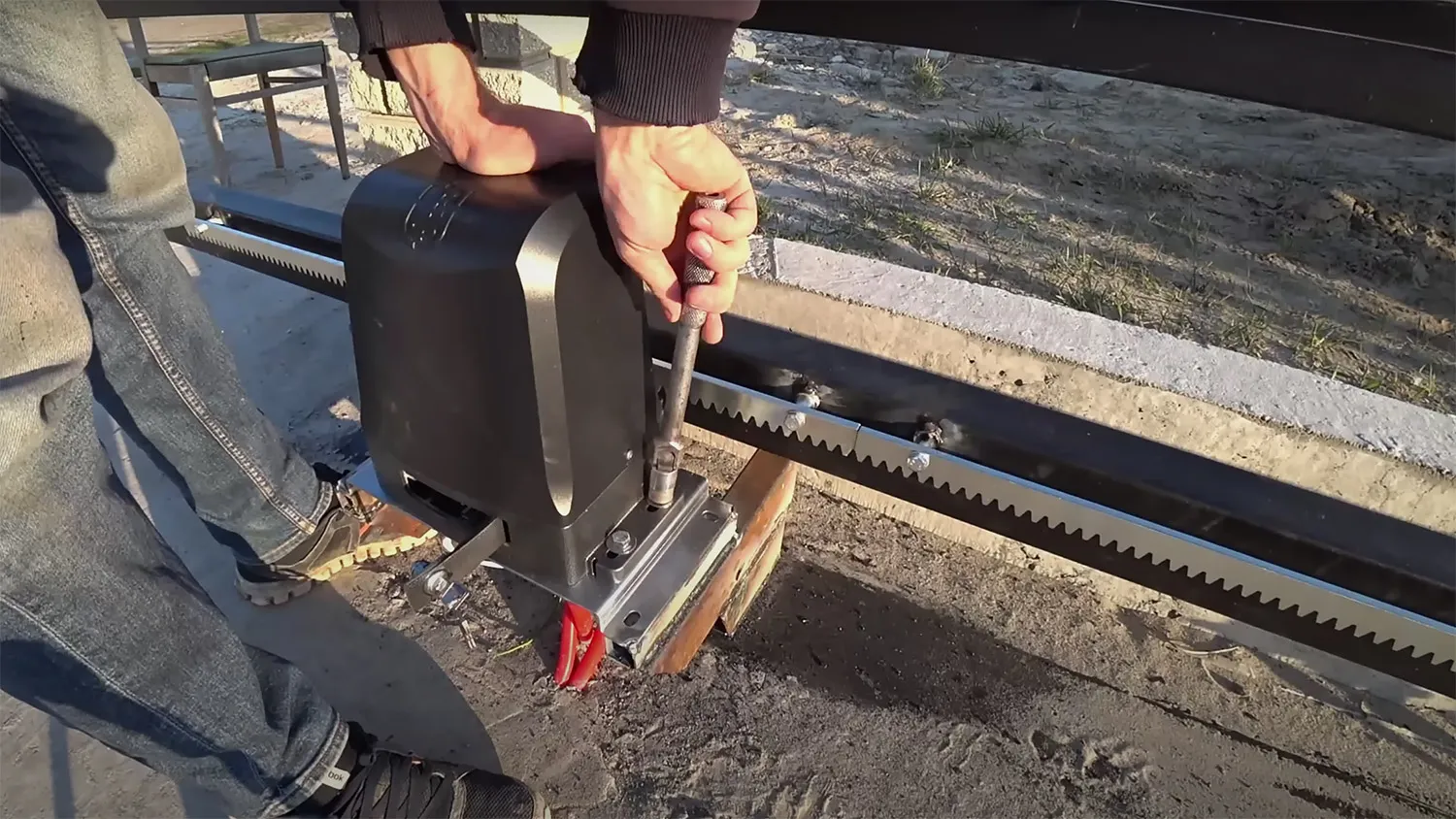

Привод ставят между роликовыми тележками на подготовленную бетонную площадку. В комплекте есть монтажная пластина — сначала закрепите ее, затем сам мотор. Шестерня на приводе должна находиться на том же уровне, что и зубчатая рейка.

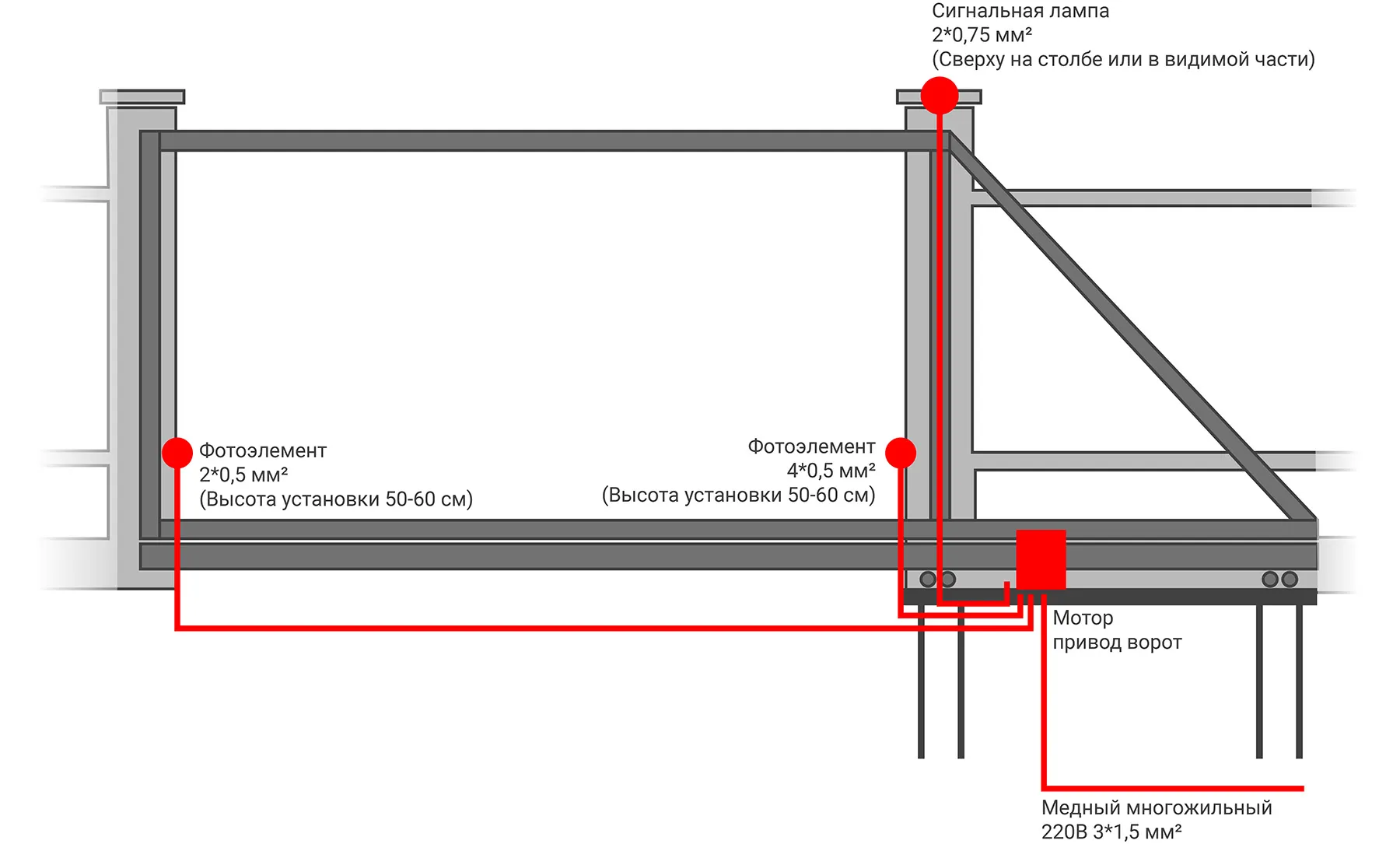

После установки мотора подключите его к проводу ПВС 3×1,5 по пошаговой инструкции производителя. Не забудьте отключить напряжение перед монтажом.

Рейка идет по трубе 60×30 мм, которую приварили к направляющей, по той стороне, где установлен мотор. Обычно она состоит из секций по 1 метру. Начинайте установку зубчатой рейки в полном открытом положении:

1. Приложите первую секцию к шестерне мотора, проверьте пузырьковым уровнем и прихватите сваркой.
2. Проверьте ход шестерни по первой планке — он должен быть ровным и плавным.
3. Приварите остальные части рейки с зазором около 1–2 мм между ними.
4. Проверьте полное открытие и закрытие проезда. Если нужно — отрегулируйте положение мотора на монтажной пластине.
5. Когда движение вас устроит, затяните все крепления на приводе.

Не стоит приваривать рейку к направляющей. Если вы деформируете ее, это повлияет на работу роликовых тележек, а значит, и на плавность хода.

Чтобы раздвижные ворота останавливались у столбов, нужны концевые выключатели. Это два магнита, которые крепят на зубчатую рейку. Они срабатывают, когда проходят мимо датчиков в корпусе привода.

Первый магнит — для открытия. Его ставят в стороне консольной части, на зубчатой рейке за 10–20 см до ее. Второй — для закрытия. Устанавливают на таком же расстоянии с другого конца.

Чтобы откатные ворота не закрылись во время движения машины или человека, на опоры друг напротив друга монтируют два фотоэлемента безопасности. Один подключают к проводу 2×0,75, другой — 4×0,5. Высота установки — 40–50 см от земли. Фотоэлементы соединяют с блоком управления по схеме производителя.

Сигнальная лампа мигает во время движения ворот и предупреждает окружающих. Ее ставят на видном месте — чаще всего на том же столбе, где установлен привод. В лампу встроена антенна, которая принимает сигнал с пульта ДУ на открытие и закрытие.

После установки всей автоматики проверьте ее работу:

• Протестируйте открытие и закрытие с пульта на разном расстоянии. Механизм откатных ворот должен реагировать стабильно, каждый раз с одинаковым временным интервалом.
• Убедитесь в работе фотоэлементов. Для этого во время закрытия несколько раз прервите луч рукой. Створка должна сразу останавливаться или откатываться назад — реакция зависит от модели.
• Понаблюдайте за сигнальной лампой: мигает ли она во время движения полотна.
• Выставьте финальные настройки. При необходимости отрегулируйте скорость движения, паузу автозакрытия, положение концевиков.

Отделка и покраска откатных ворот

Этап окрашивания и декорирования нужен не всегда, все зависит от материала обшивки и требований к внешнему виду. Без окрашивания не обойтись в таких случаях:

• для отделки выбрали дерево
• зачищенный металл остался на виду
• вам нужен единый цвет для забора и откатных ворот

Перед покраской необходимо тщательно зачистить все металлические элементы от ржавчины, сварочного налета, масла и пыли. Используйте болгарку с металлической щеткой, шлифовальные круги или наждачную бумагу. Затем все обезжирьте, покройте грунтовкой в зависимости от типа поверхности, затем покрасьте.

Подойдут алкидные, акриловые или молотковые составы для наружных работ по металлу. Их наносят в 2–3 слоя с промежуточной сушкой. Цвет можно выбрать в тон обшивки или в контраст — зависит от дизайна участка.

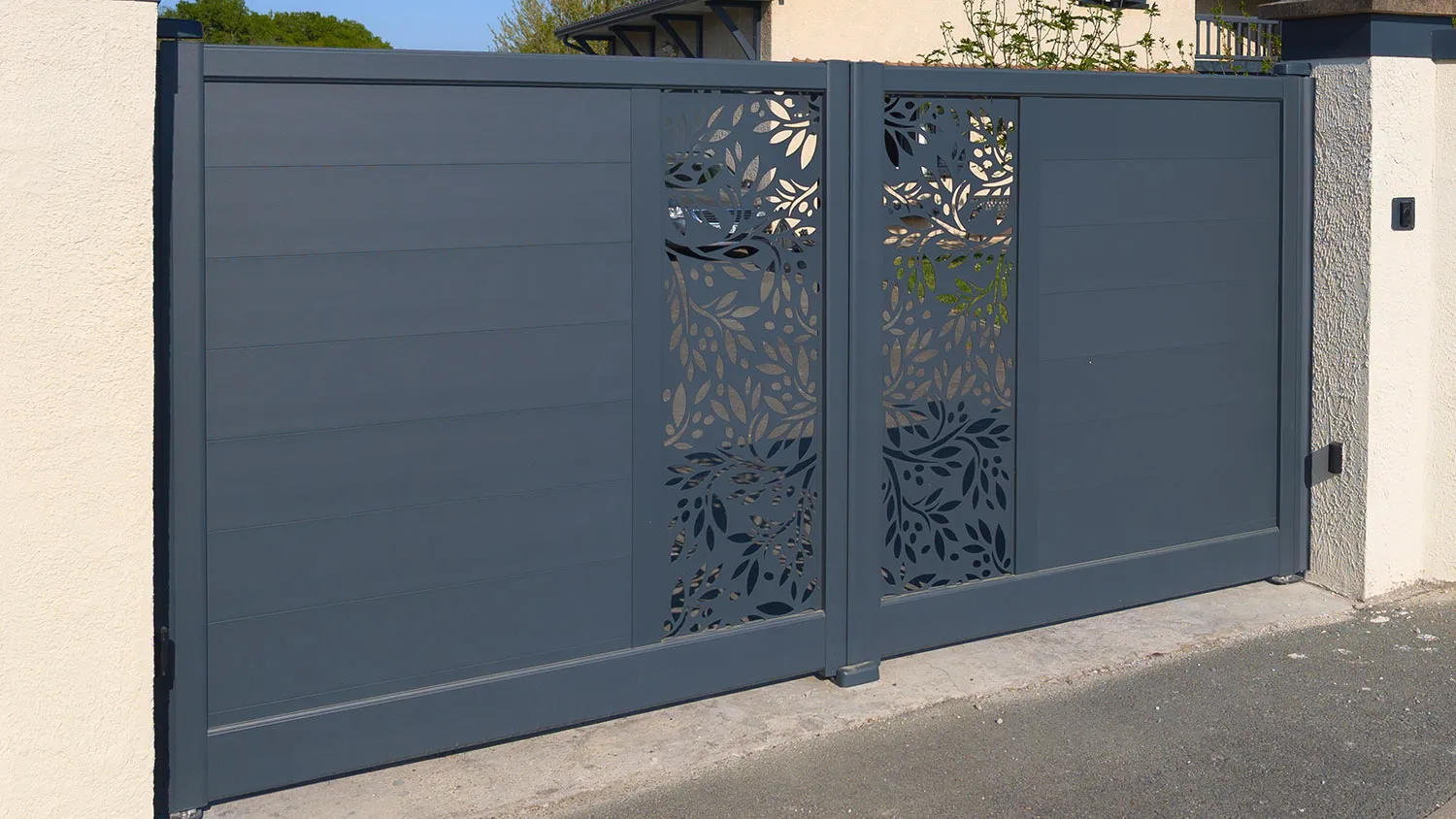

Если проект предусматривает декоративные элементы, их чаще устанавливают после окрашивания. Это могут быть кованые вставки, накладки, фальш-рамы или фигурные планки. Такие детали делают раздвижные ворота более выразительными. Обычно их закрепляют на саморезы. В редких случаях аккуратно приваривают, но при таком способе заранее оценивают, когда лучше провести работы — до или после окрашивания.

Дальнейший уход и обслуживание

Консольная система требует регулярного ухода. Основные процедуры проводят дважды в год — весной и осенью.

Раз в полгода смазывайте ролики и направляющую балку. Перед этим очищайте детали от грязи. Используйте густую техническую смазку, подходящую для металлических механизмов. Также проверяйте все крепления, осмотрите болты, гайки и сварные соединения. При необходимости подтяните или усильте их, чтобы конструкция не шаталась.

Всю поверхность откатных ворот осмотрите на наличие ржавчины, сколов и трещин. Если есть повреждения — зачистите, загрунтуйте и покрасьте. Это защитит металл от коррозии и продлит срок службы конструкции.

Если установлена автоматика, нужно проверить и ее. Убедитесь, что створка открывается и закрывается без рывков. Осмотрите провода, блок управления и фотоэлементы. При необходимости замените батарейки. Если в работе системы есть проблемы — обратитесь за помощью к специалистам.

Полезные советы и рекомендации

При изготовлении откатных ворот можно сократить расходы, если выбрать материалы стандартных размеров. Например, профтрубы 60×30 мм и швеллер №16 — одни из самых популярных, поэтому стоят относительно дешево. Нестандартные решения обойдутся дороже.

Фурнитуру не обязательно покупать зарубежную — многие российские производители предлагают надежные и доступные комплекты.

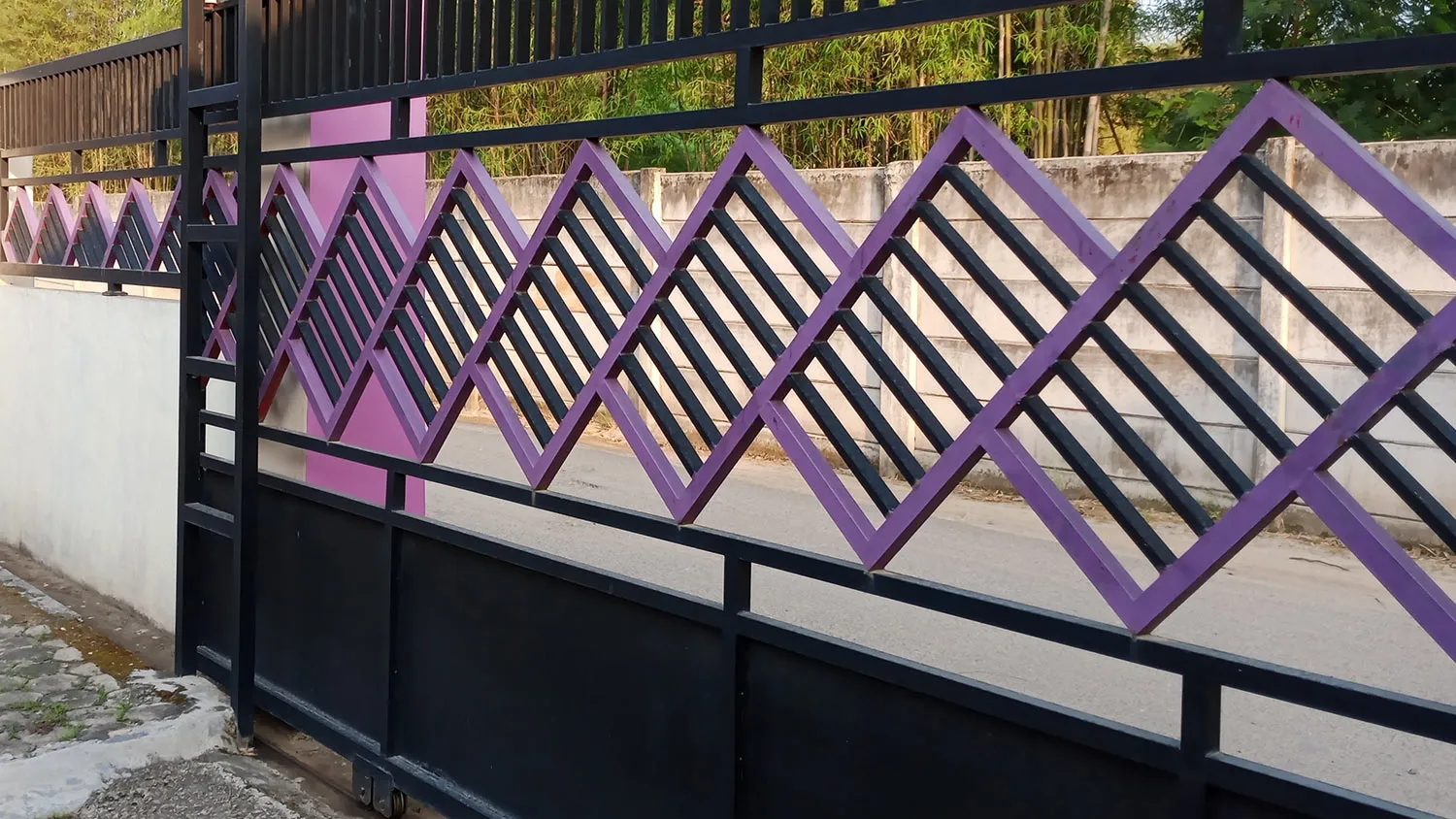

Дизайн откатных ворот можно сделать интереснее, если комбинировать разные материалы. Например, профлист хорошо смотрится со вставками из дерева или декоративной рейкой. Декор не обязательно подбирать под фасад дома, можно сделать его акцентным.

Резюме

Чтобы сделать откатные ворота своими руками, начните с расчетов и чертежа. Для начала оцените, какой вид конструкции подойдет для вашей территории. Выбор зависит от условий участка, бюджета, частоты использования и предпочтений в эстетике. Консольные ворота — самый популярный вариант для загородных домов.

Определитесь с шириной проезда, высотой полотна, понадобится ли калитка. Убедитесь, что для отката достаточно места вдоль забора и во дворе. Сделайте эскиз конструкции от руки или в компьютерной программе с указанием всех размеров. Просчитайте приблизительный вес откатных ворот и подберите по нему комплектующие.

Работы по установке раздвижных ворот выполняйте по нашей инструкции. Если хотите открывать их не вручную, а с пульта дистанционного управления, дополнительно подключите автоматику.
