Для чего нужны трековые системы освещения и как их правильно использовать, рассказывает дизайнер интерьеров Анна Гороховская, а секретами монтажа делится специалист по электрике и частному домостроительству Александр Воробьев.

Источник: shutterstock.com
Что такое трековая система
Трековая система — это несколько светильников, закрепленных на длинном коробе (треке), через который проходит электрокабель. Светильники группируют при монтаже, а некоторые виды перемещают по треку уже в процессе эксплуатации.

Источник: shutterstock.com
Трековое освещение поначалу использовали только в общественных местах: торговых залах, кафе и офисах. А теперь его все чаще можно увидеть в квартирах и частных домах.
Трековую систему можно собрать самостоятельно из разных компонентов или купить готовый комплект. В него входят: трек, он же шинопровод — пластиковый или металлический короб, кабели, торцевые заглушки, соединители (коннекторы), угловые элементы, крепления для светильников, сами светильники и иногда трансформатор.
Плюсы и минусы трековой системы
У трековых систем есть несколько серьезных плюсов. Они просты в установке, потребляют мало электричества, экологичны и долговечны: средний срок их работы — 15 лет.
Главное преимущество трековых систем — модульность. Их, как конструктор, можно собирать под разные концепции и размеры помещений, формировать в комнате зоны с разной освещенностью и акцентировать детали интерьера, создавая индивидуальный световой дизайн.

Источник: behance.net

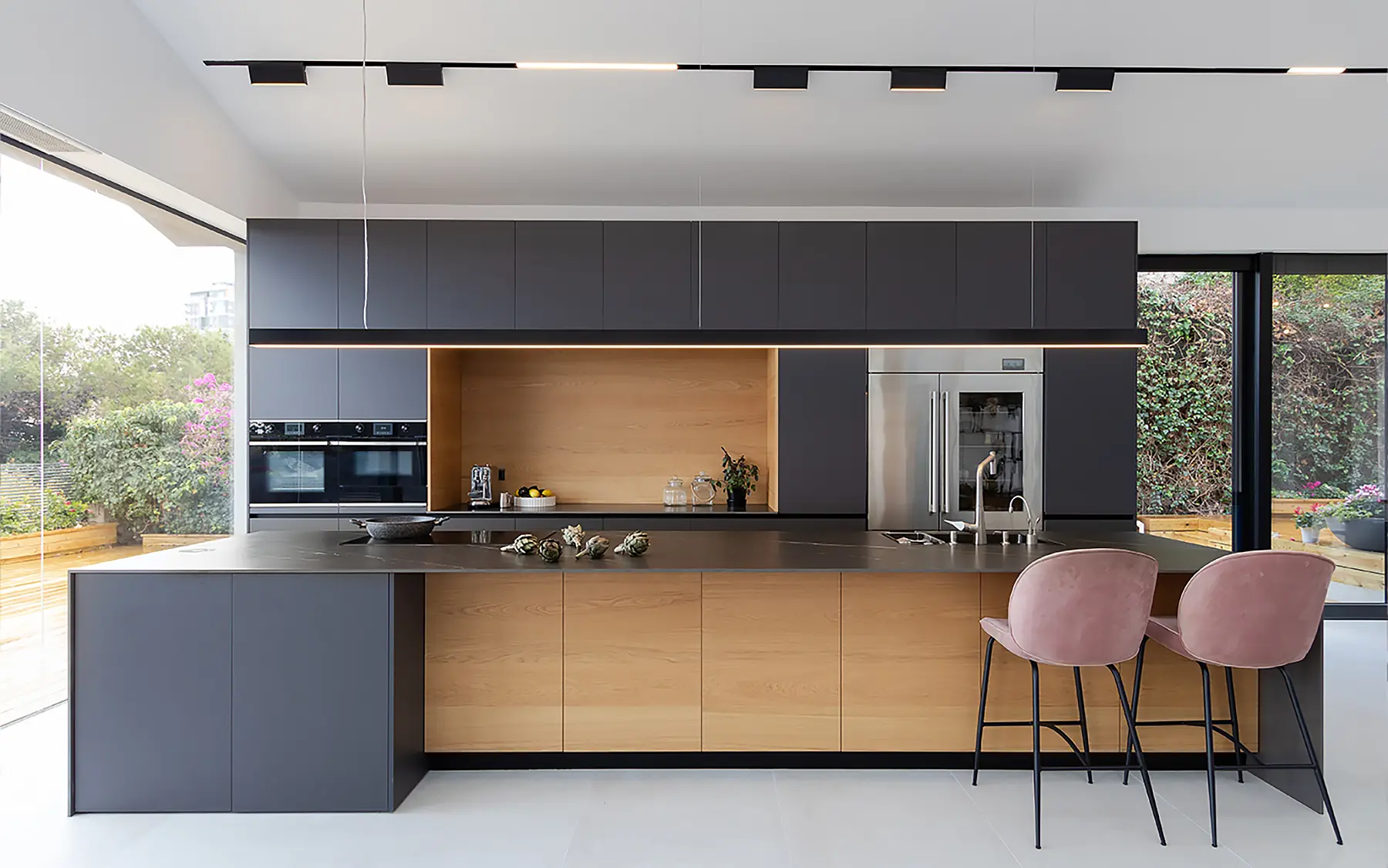

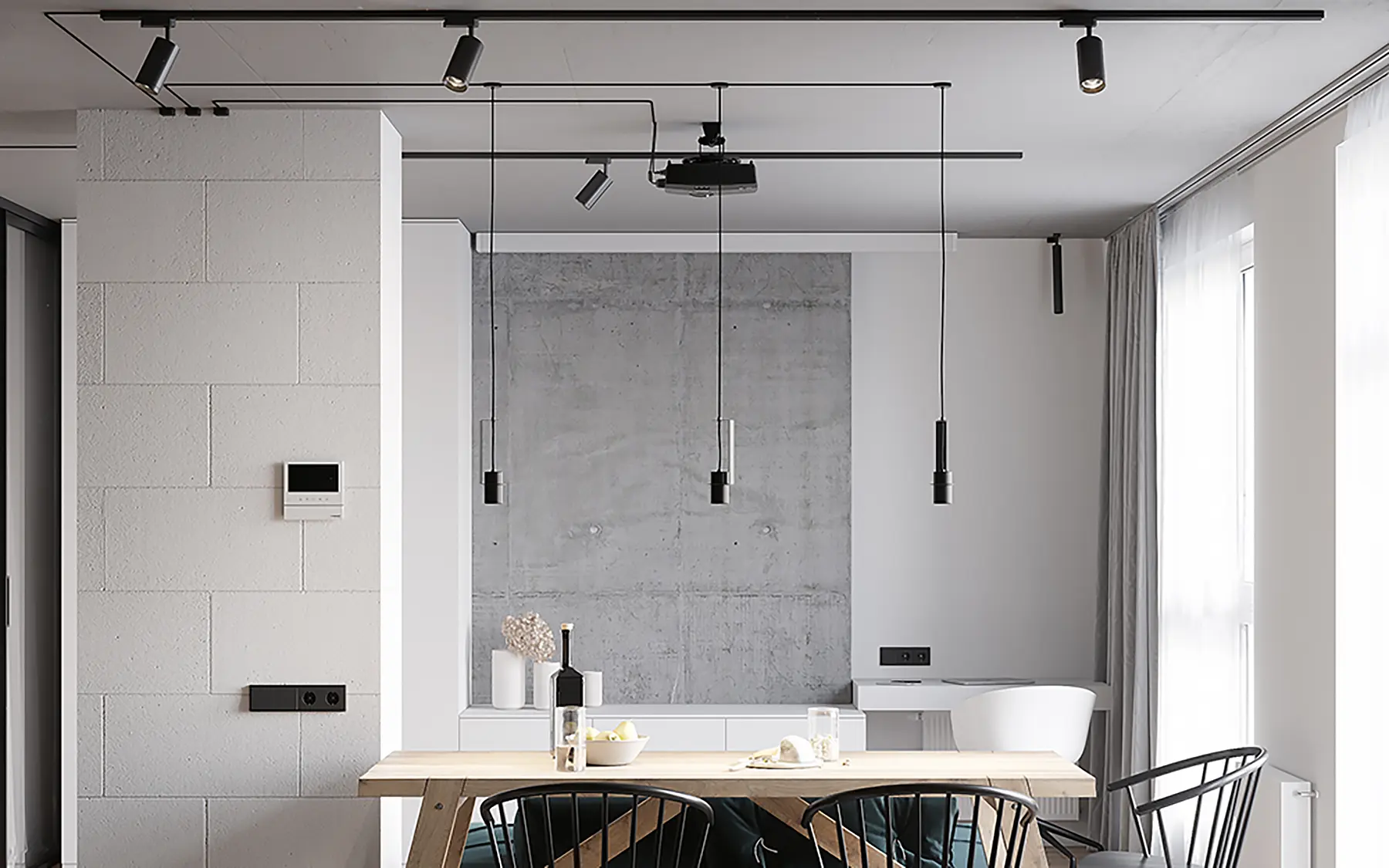

Даже в классическом дизайне трековые системы выглядят уместно — как элемент общего освещения. Что уж говорить о более современных стилях: модерн, хай-тек или лофт, в которые такой тип освещения вписывается идеально.
Недостаток трекового освещения — цена. Чтобы получить максимальную модульность, нужно собирать комплект по частям. Трековая система для комнаты в 20 м² может обойтись в 50 тыс. рублей и больше.
Самые дорогие трековые светильники — магнитные. К стоимости самих светильников придется добавить расходы на трансформатор и панель управления. И, скорее всего, придется использовать продукцию одного и того же производителя.
Выбираем трековые светильники
Чтобы собрать трековую систему, сначала выберите светильники. Конструктивно , сами трековые светильники могут быть фиксированными и поворотными, а по световому рисунку — давать точечный или рассеянный свет.
Фиксированные и поворотные светильники

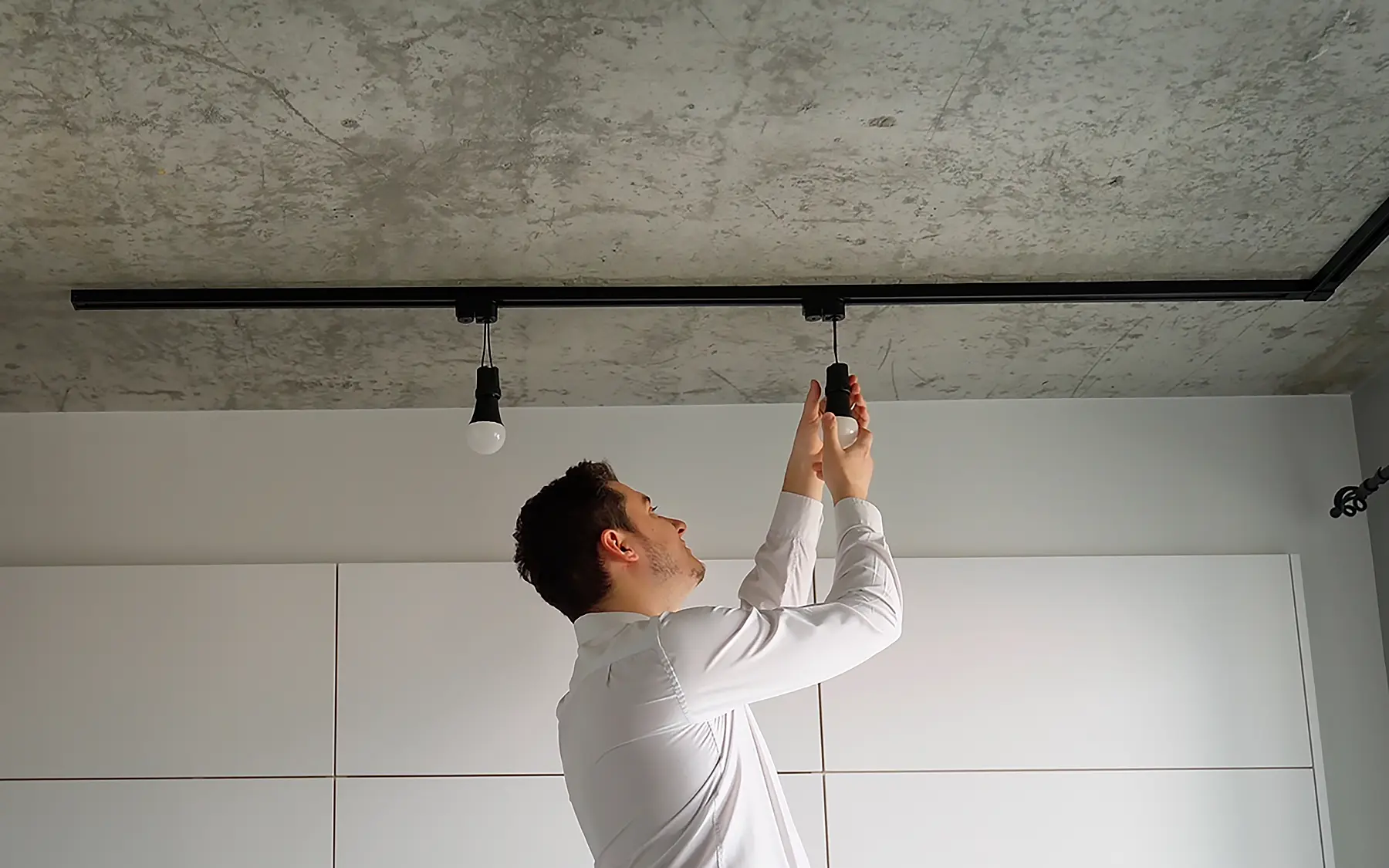

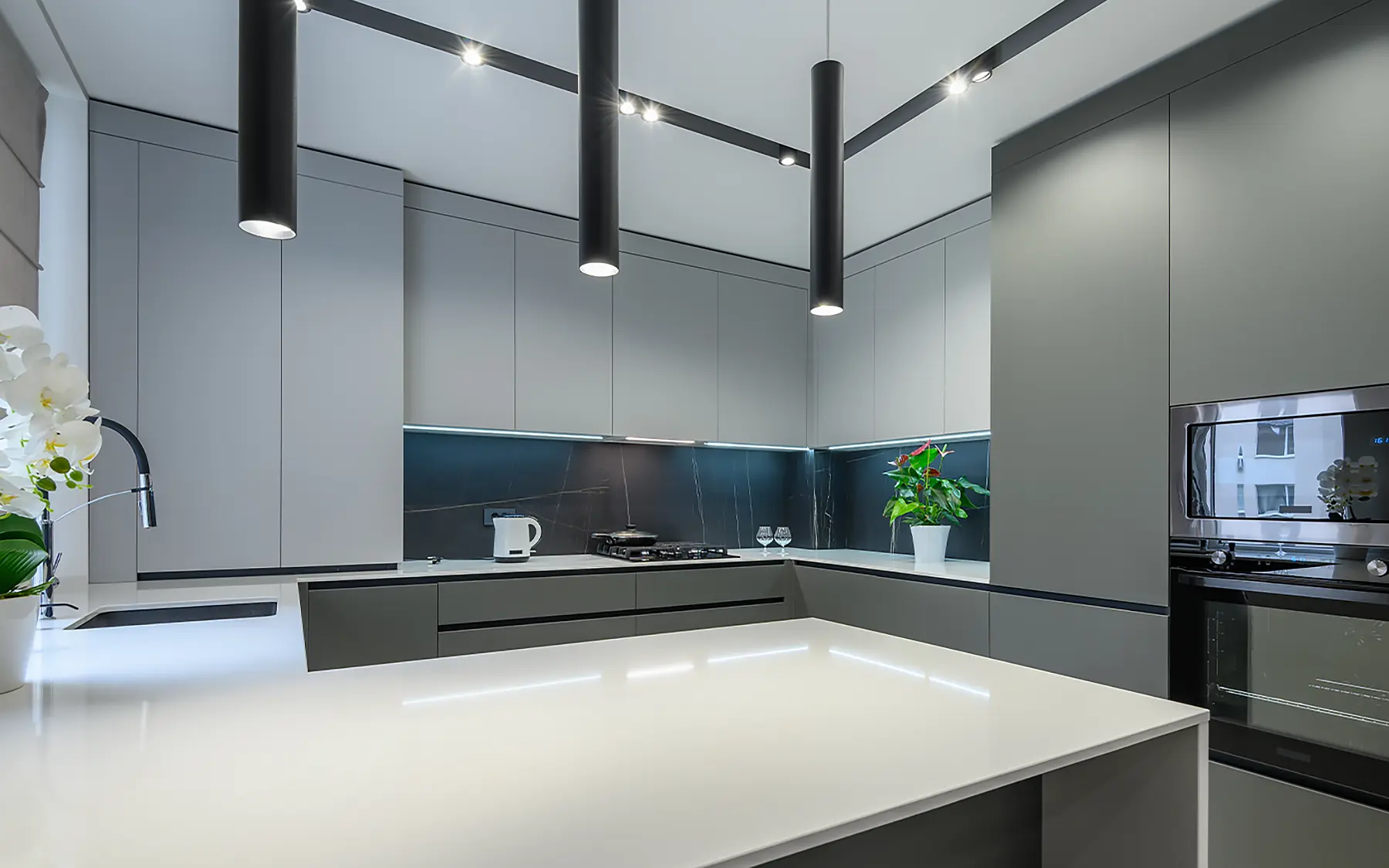

У фиксированных светильников жесткая конструкция, их нельзя повернуть, чтобы изменить угол освещения. К этому типу относятся линейные светильники — компактные источники рассеянного света, корпус которых полностью утоплен в магнитный шинопровод, и подвесные светильники, которые крепят к любому типу трека — механическому, магнитному, встроенному или подвесному. Фиксированные светильники вешают над определенной зоной комнаты, чтобы создать постоянные акценты или общее рассеянное освещение.

Источник: shutterstock.com

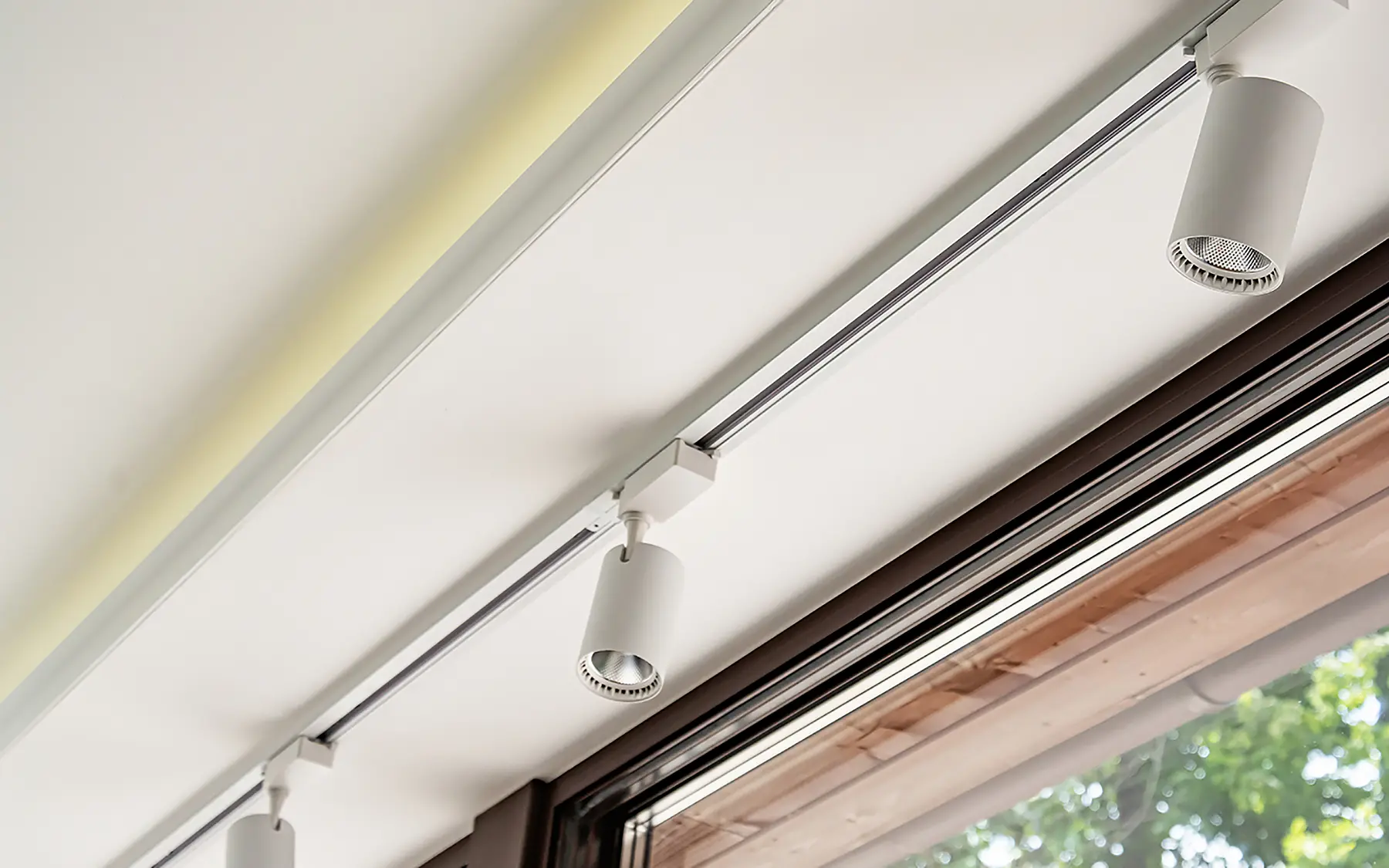

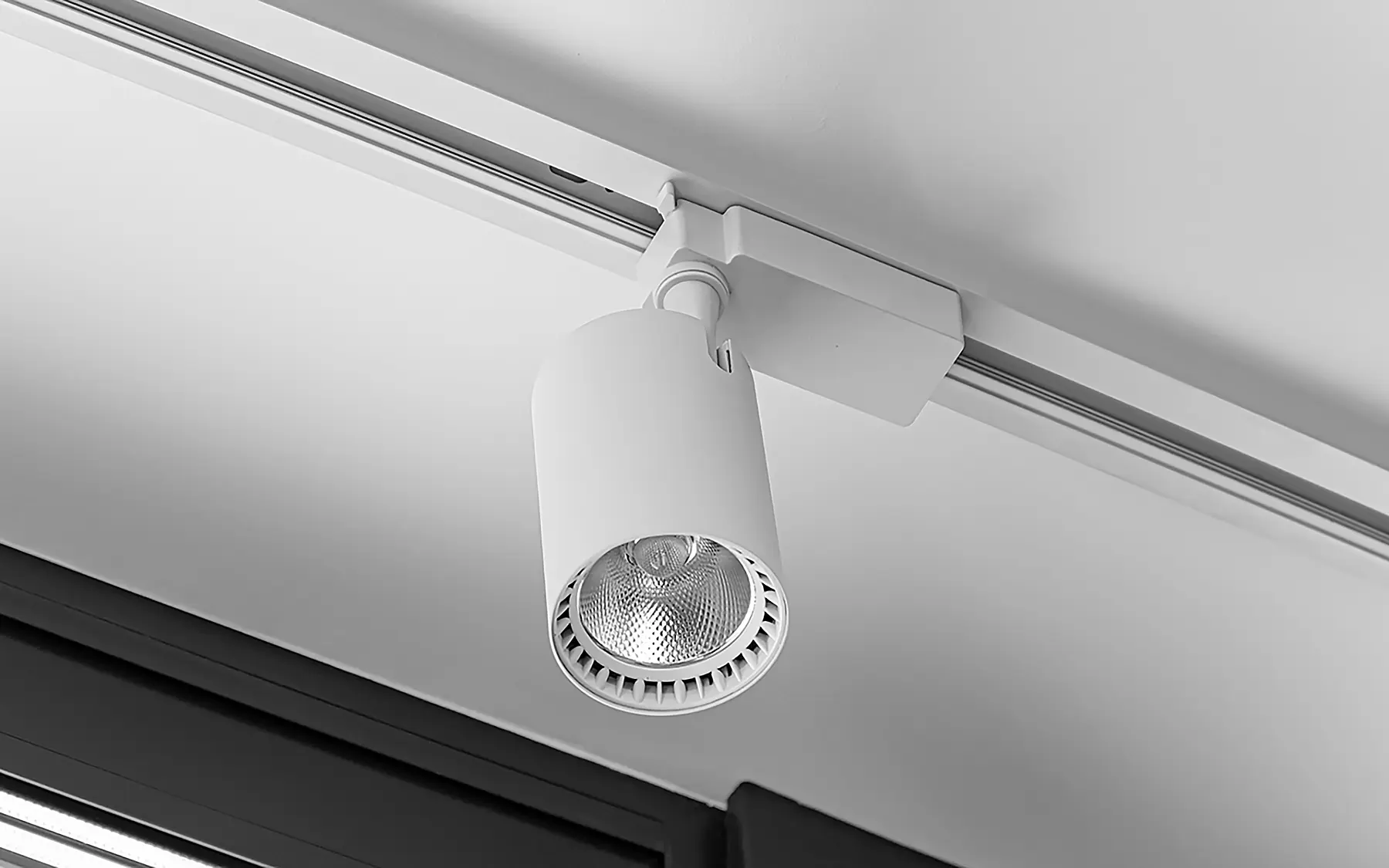

Поворотные светильники можно направить в любую сторону под нужным углом, чтобы на какое-то время собрать свет от нескольких источников над рабочим столом или ярко осветить часть комнаты.

Источник: shutterstock.com
Светильники, дающие точечный и рассеянный свет

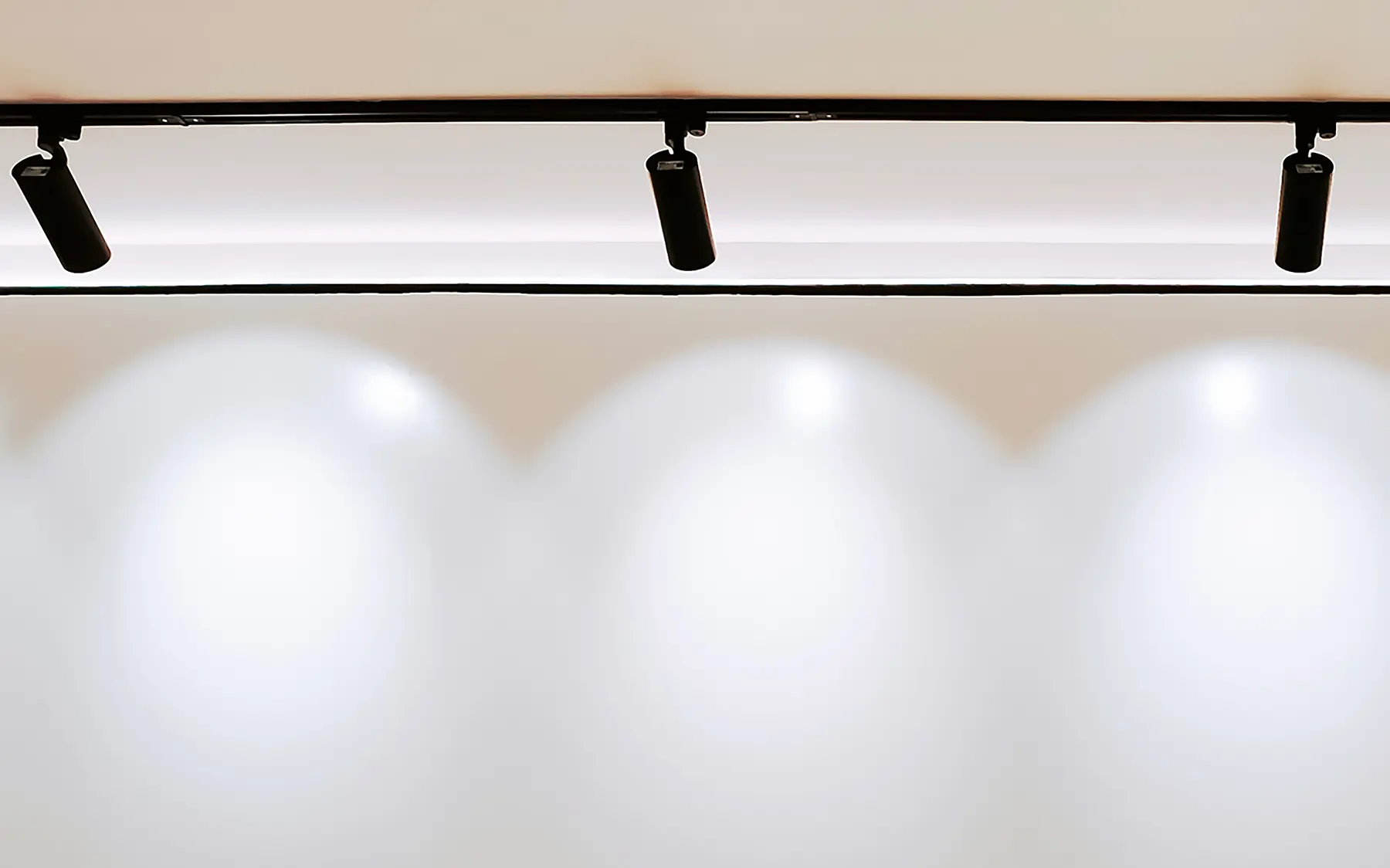

Точечные светильники дают яркий акцентный свет на выбранный участок комнаты. Разные модели таких светильников отличаются шириной луча света и мощностью. Точечные светильники чаще всего бывают поворотными или фиксированными подвесными.

Источник: shutterstock.com
Источниками рассеянного света в трековых системах обычно бывают линейные светильники или подвесные и поворотные светильники со специальными лампами с рассеивателем. В отличие от точечных, светильники с рассеивателями нужны для того, чтобы создать общее освещение достаточно большого пространства.

Источник: shutterstock.com
От выбранных светильников зависит вариант их монтажа. Расскажем подробнее о втором главном герое трековой системы — шинопроводе.
Выбираем шинопровод
Шинопроводы различают по способу монтажа, технологии крепления светильников и параметрам напряжения.
Способ монтажа шинопровода

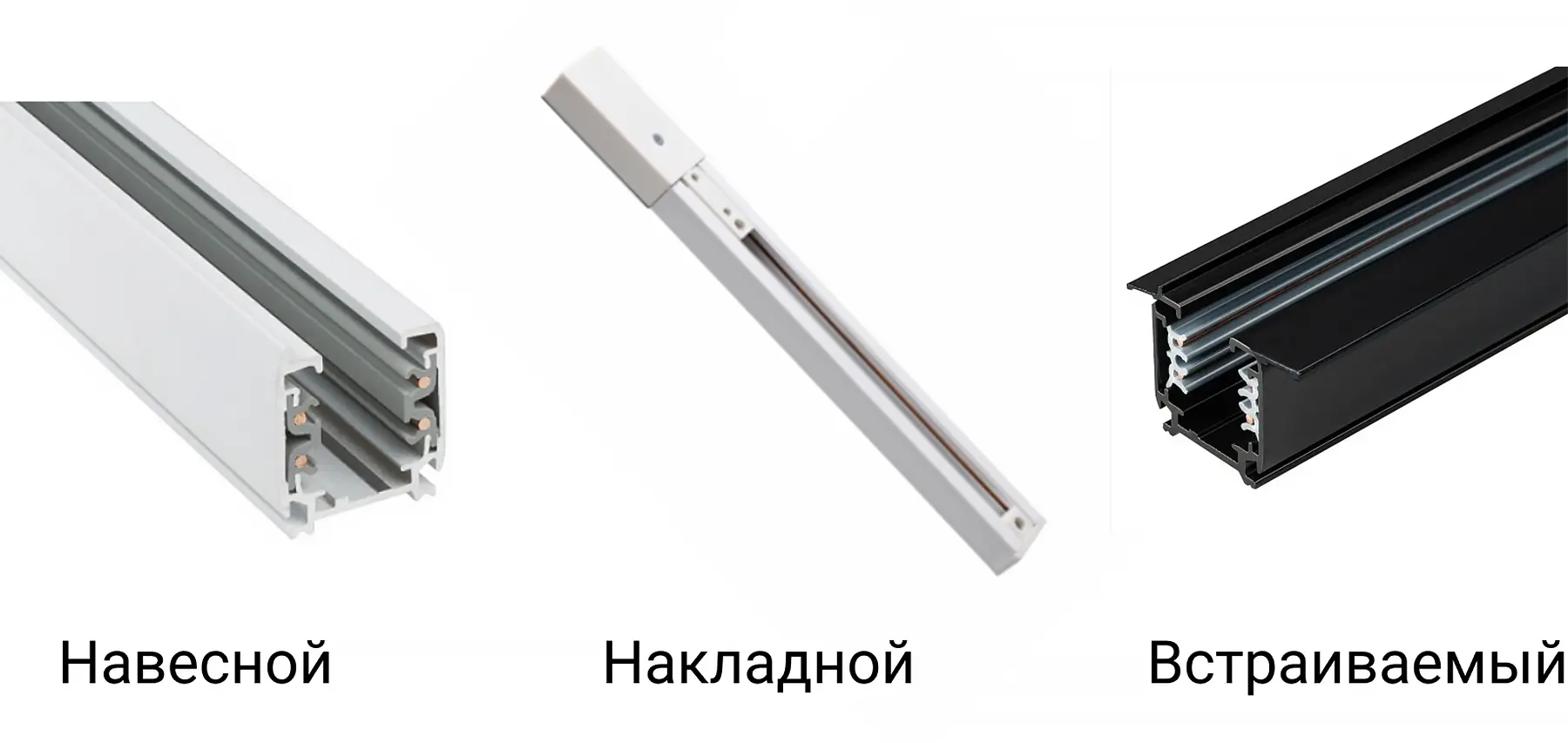

Шинопроводы бывают встраиваемыми, накладными и подвесными.

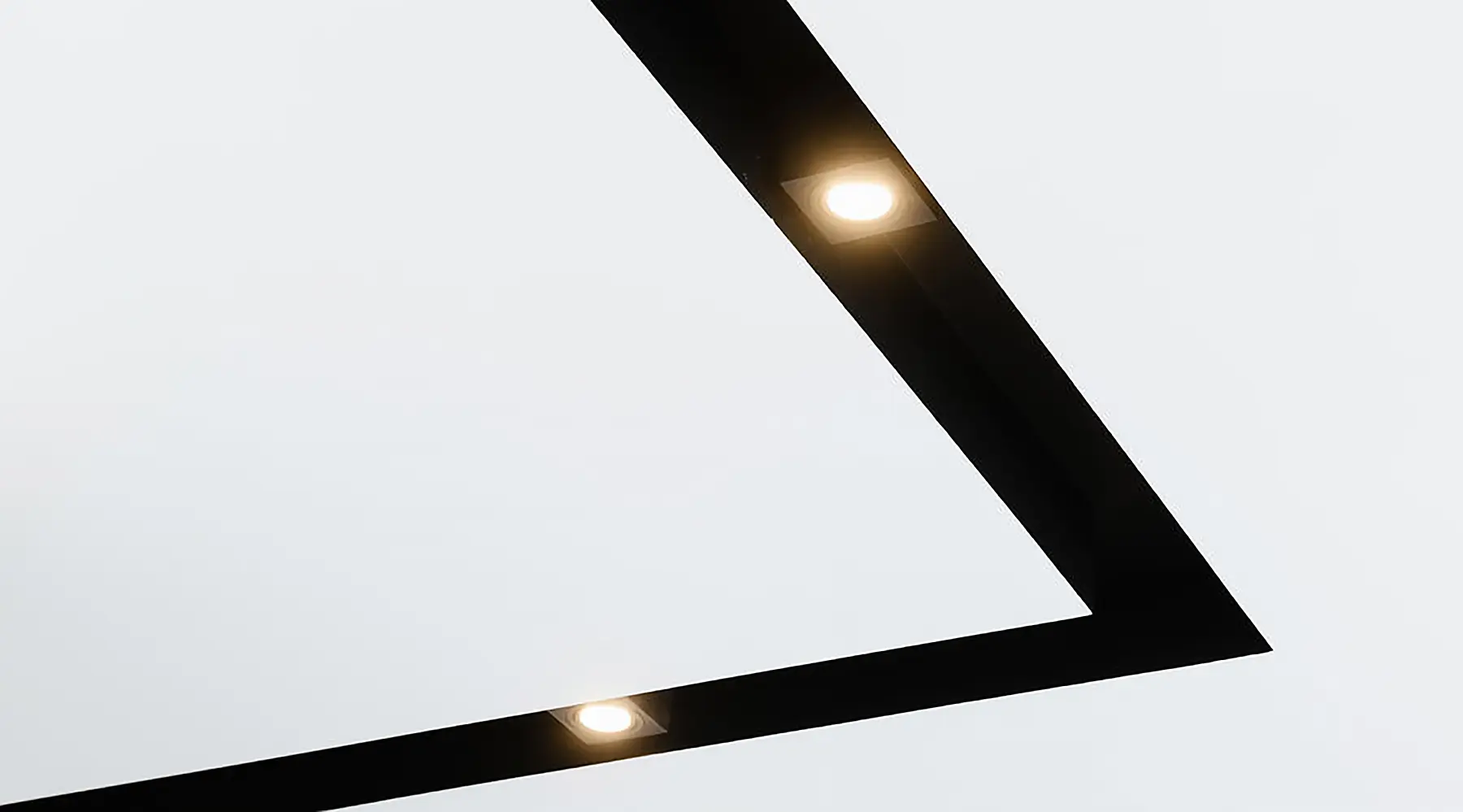

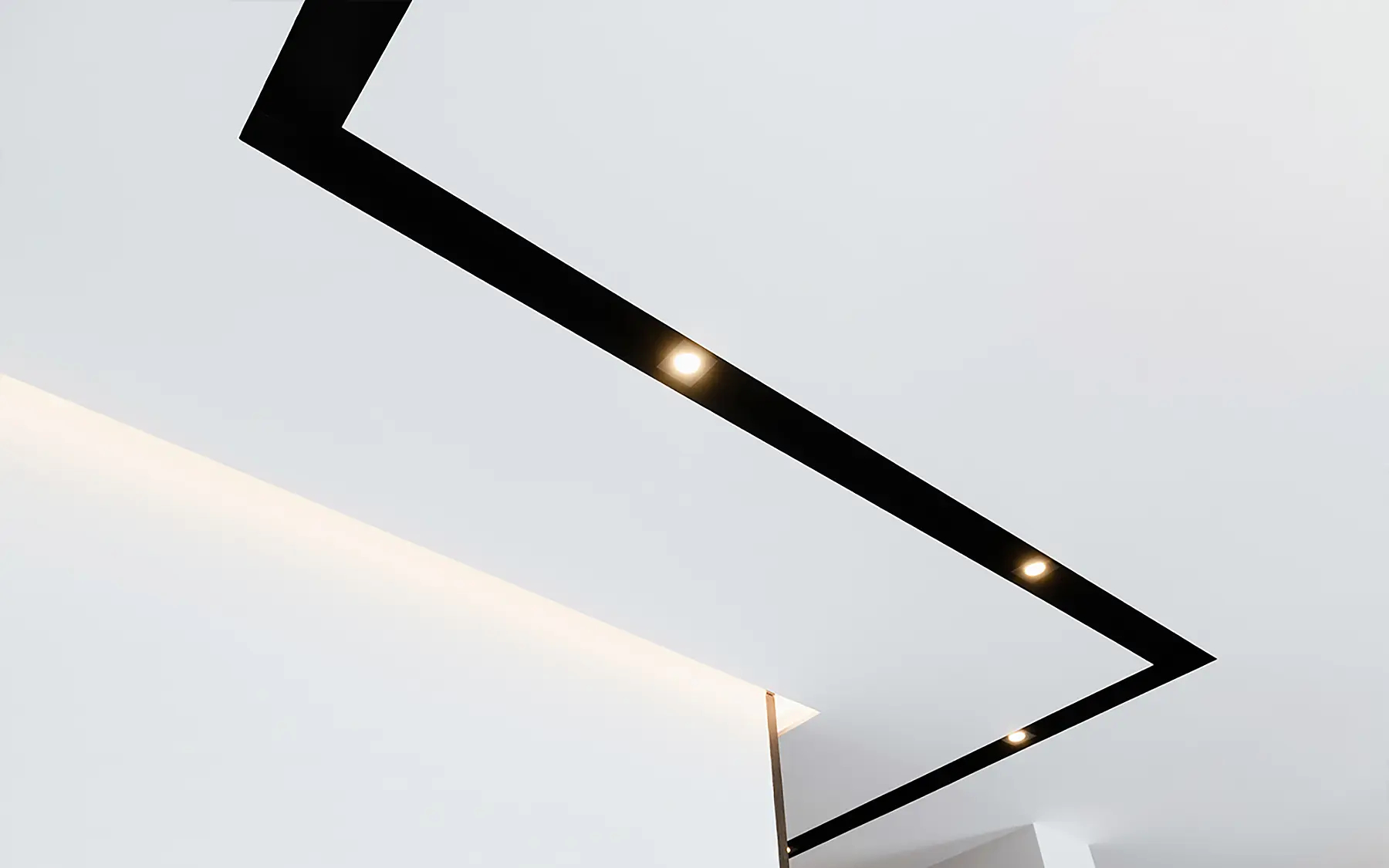

Встраиваемые шинопроводы монтируют в пазы на гипсокартонном или натяжном потолке, штрабу в бетонном перекрытии или зазор между торцами декоративных плит. Шинопровод с кабелями полностью утапливают в поверхность стены или потолка, чтобы снаружи остались только пластиковые крепления.

Источник: shutterstock.com

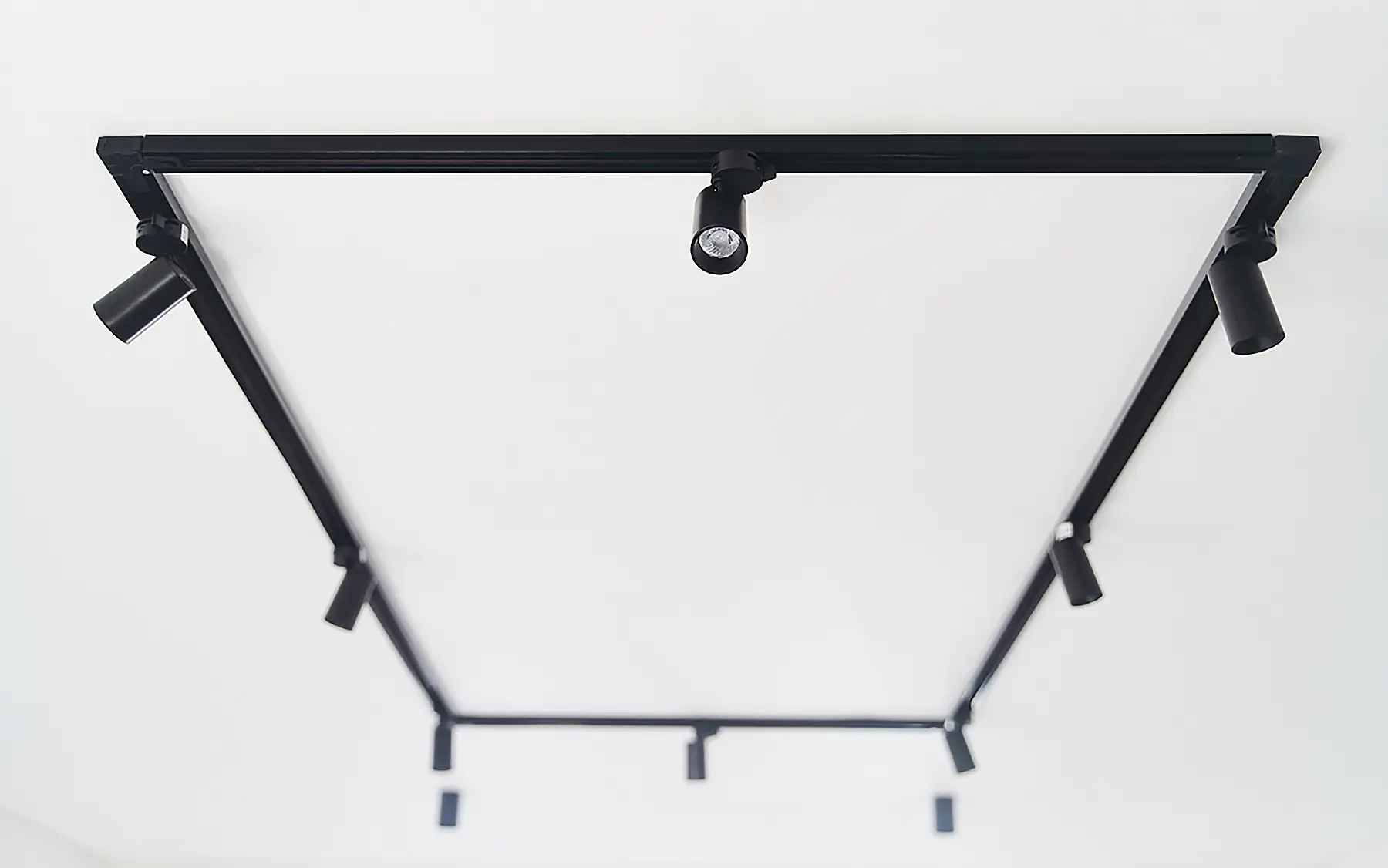

Накладные шинопроводы крепят к потолку или стене саморезами, так что можно не дожидаться ремонта и смонтировать их в любой момент. Это закрытые конструкции, которые сами могут служить элементом декора.

Источник: shutterstock.com

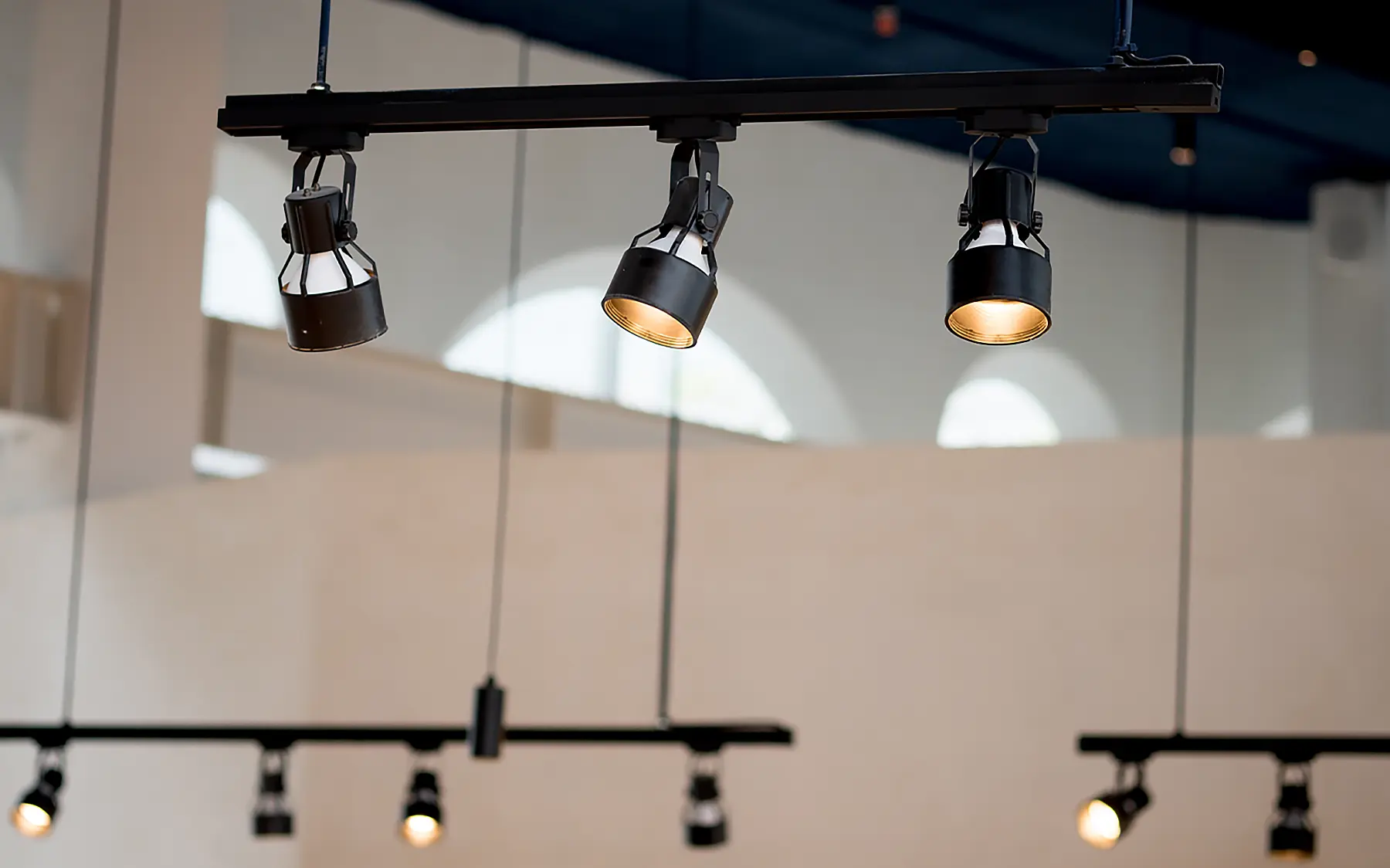

Подвесные шинопроводы — тоже закрытые внешние конструкции. Шинопровод подвешивают к потолку на тонких тросах. Такие шинопроводы используют в помещениях с высокими или разноуровневыми потолками.

Источник: shutterstock.com
Способ крепления светильников
По способу крепления светильников шинопроводы бывают механическими и магнитными.
Механические — это все треки с кабелем подключения на 220 В. К ним светильники прикрепляют болтами и гайками или пружинными адаптерами. Перенести светильник на другое место механического трека можно, но это отдельная задача.

Источник: shutterstock.com

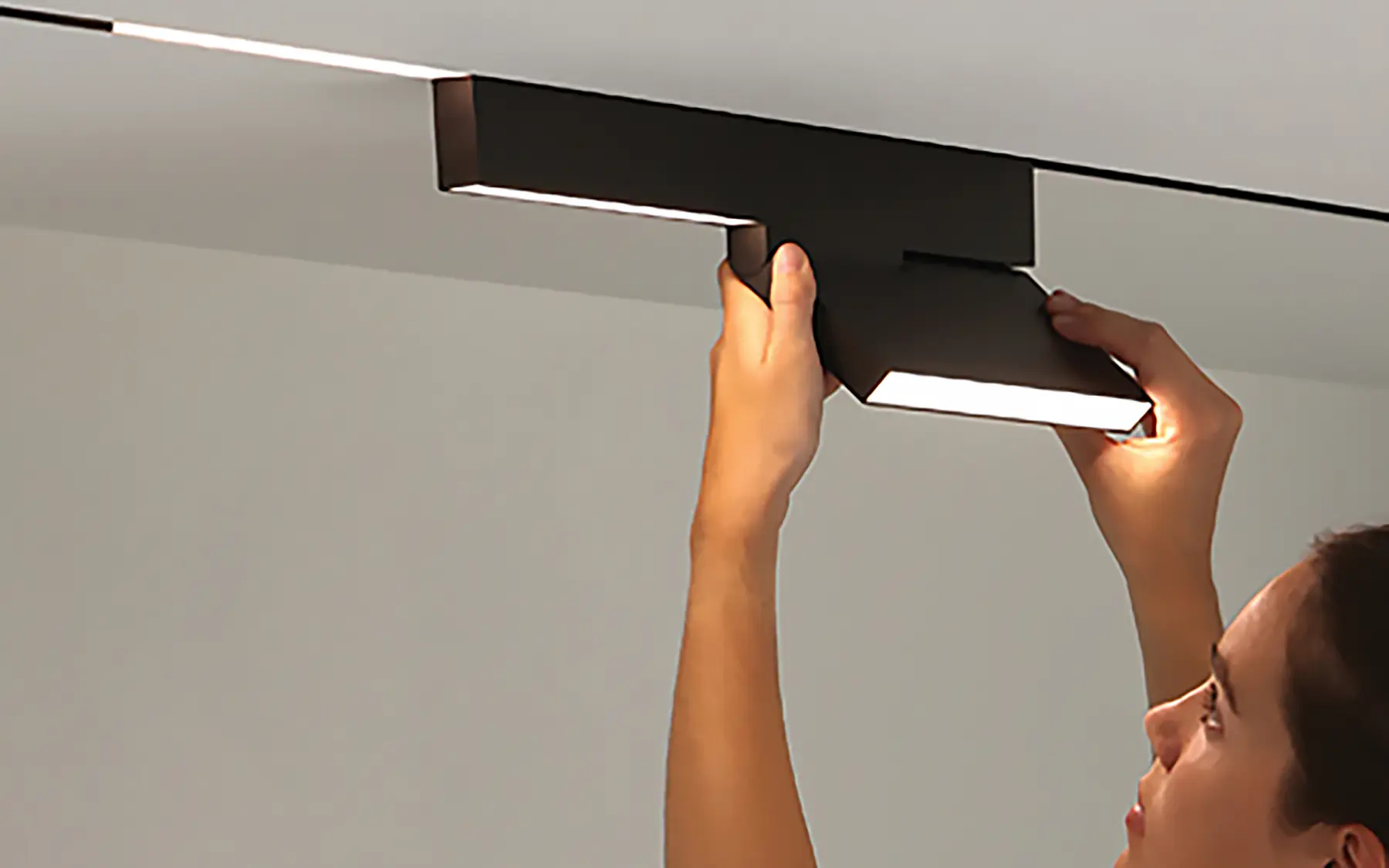

Магнитные треки работают на низковольтном подключении на 12–48 В, поэтому в комплекте к треку идет понижающий трансформатор. Светильники примагничены к токопроводящей пластине, которая проложена внутри шинопровода. Их можно в любой момент переставить на другой участок — как передвинуть лампу на столе.

Источник: lucept.com
Параметры напряжения
Трековые системы бывают линейными, которые напрямую подключаются к бытовой электросети 220 В, и низковольтными, работающими только через понижающий трансформатор.
К линейным по типу подключения относят однофазные и трехфазные шинопроводы, а к низковольтным — магнитные. Тип подключения определяет способ управления треком: будете ли вы включать все светильники разом с одного выключателя или разные группы по отдельности.
При однофазной системе в шинопроводе три кабеля: фаза на 220 В, ноль и заземление. Всеми светильниками на шинопроводе управляют одновременно с одного выключателя. На такой схеме работают все готовые недорогие комплекты.

Источник: shutterstock.com
В трехфазной системе пять кабелей: три фазовых на 220 В каждый, а также ноль и заземление. К каждому из трех кабелей на 220 В подключена своя группа светильников, поэтому каждой группой на одном шинопроводе можно управлять отдельно — с разных выключателей или с одного, у которого несколько кнопок.
Низковольтная система состоит из светильников на 12–48 В и понижающего трансформатора, который переводит переменный ток на 220 В в постоянный на 12–48 В. Низковольтные шинопроводы всегда однофазные, но на их основе можно собрать «умный трек», чтобы включать и выключать все освещение сразу или по частям, менять цветовую температуру и яркость через приложение для смартфона. Для этого к низковольтному треку купите панель управления. Через нее вы сможете разделить трек на разные участки и настроить управление для каждого из них через приложение от производителя трековой системы.
Как смонтировать трековую систему
Если у вас трек на 220 В, то расчетами мощности можно пренебречь, потому что осветительные приборы для дома не очень энергоемкие.
Когда устанавливаете низковольтную систему, посчитайте, сколько у вас будет светильников. От этого зависит, какой понадобится трансформатор. Трансформатор рассчитан на определенную мощность — ее значение указано на корпусе в амперах. Количество ампер, на которое рассчитан один светильник, указано на его корпусе и в технических документах. Каждый из светильников будет выбирать свою часть мощности. Если трек с понижающим трансформатором рассчитан на 4 светильника на 2,5 А, от установки на него пятого светильника светлее в комнате не станет. Лучше сразу купите трансформатор помощнее, чтобы потом можно было добавить лампы.

Источник: shutterstock.com

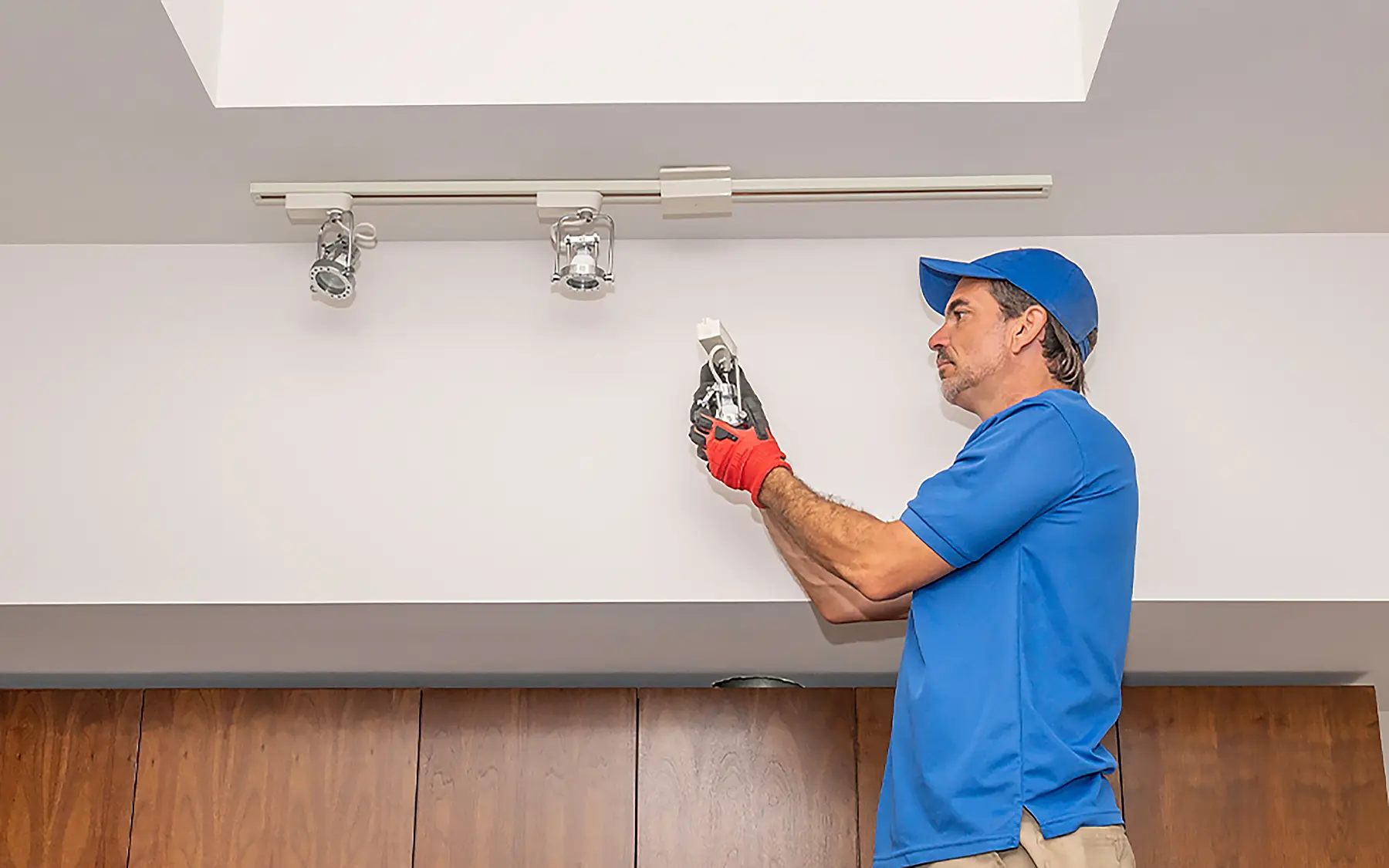

Перед началом работ определитесь, будут шинопроводы накладными или встроенными. Если встроенными, то сначала сделайте каналы или штрабы, в которые установите короб. А электрику к ним подведите через штрабы в стенах или потолке.
Накладные треки можно смонтировать без капремонта, поверх отделки. Но здесь есть ограничения. Чтобы совсем не трогать стену, придется использовать уже уложенные в ней кабели и существующие выводы электрики. От них и будете вести шину. Например, вертикально по стене от пола до потолка — там, где есть розетка. А на потолке можно использовать готовый вывод под люстру.
Для магнитных систем нужно место под трансформатор со свободным доступом к нему — сделайте для него нишу с люком. Не оставляйте его на виду — это хрупкое устройство под напряжением. Дизайн комнаты он тоже не улучшит. Нишу для трансформатора можно сделать в стене или мебели.
Резюме
- Заранее рассчитайте мощность для низковольтных треков и возьмите понижающий трансформатор с запасом в амперах. Нет смысла подключать больше светильников, чем способен «прокормить» трансформатор.
- Если хотите бюджетный трековый свет, используйте готовые наборы.
- Если не хотите начинать капремонт и штрабить стены, выбирайте накладные шинопроводы. Но сначала проверьте, где у вас есть готовые выводы электрики и как можно проложить шину.
