Электрокабели часто путаются под ногами и портят вид помещения. В «Контуре» эту проблему решили еще на стадии проектирования. Корпоративный архитектор «Контура» Алексей Махно рассказывает, как получилось убрать с глаз долой все провода в новом офисе ИТ-компании.
Проблема № 1: Как сделать розетки мобильными
Когда скрытая проводка идет в стенах, столы сотрудников не переставить, их расположение жестко привязано к выводам для электричества в стенах. В новом офисе решили сделать розетки мобильными. Основные подключения разместили в полу, а сам пол стал модульным.
Что сделали:
- фальшпол вместо стяжки
- люки для подключения в полу
Пол в опенспейсе теперь состоит из квадратных плит, которые опираются на ножки высотой до 12 см. Между плитками и основанием — пространство, где проложена электрика, оптические кабели, а заодно и трубы отопления.
В ключевых местах установили съемные кассеты, в них поставили розетки, они закрываются люками.

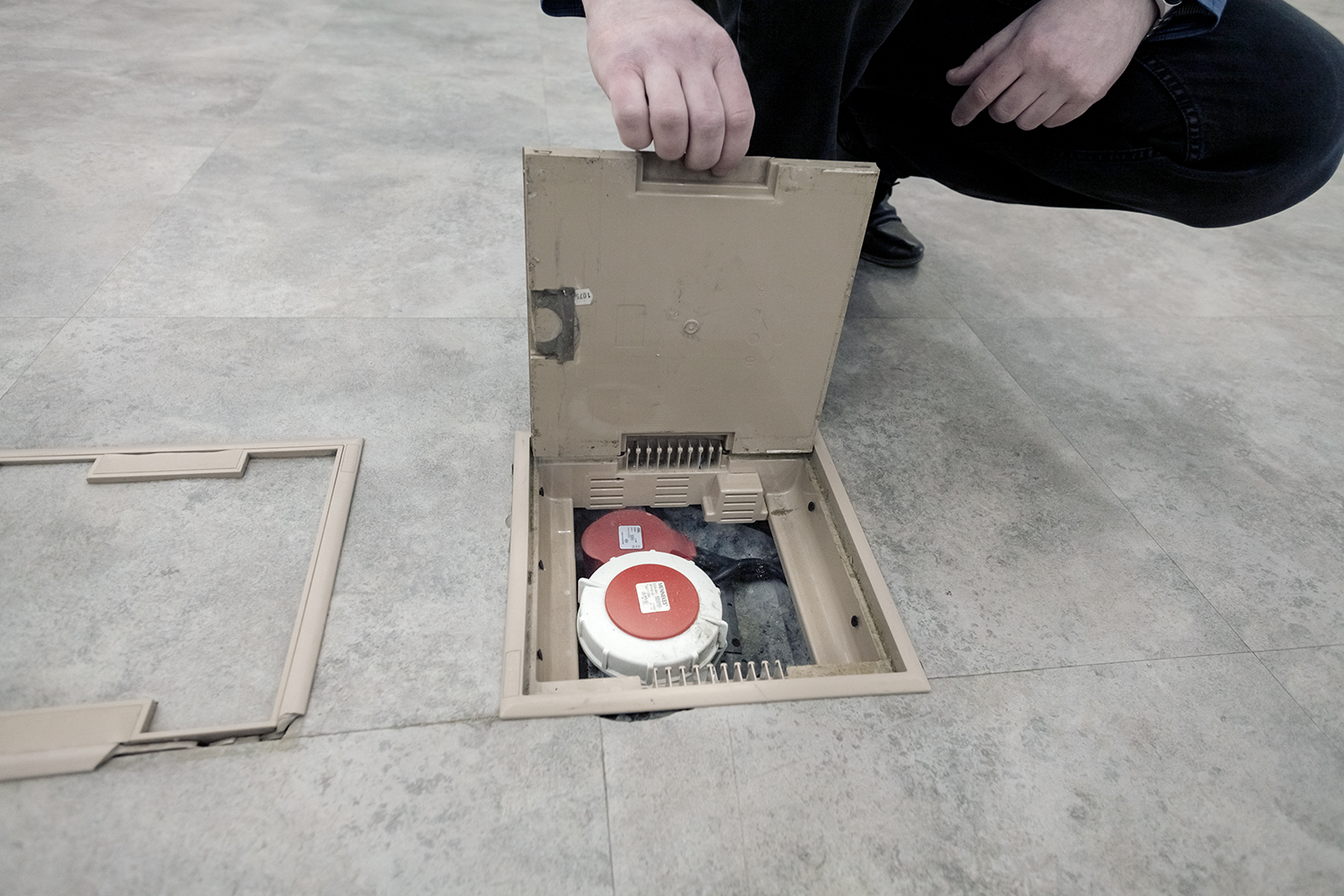

Съемная кассета на полу, в которой размещаются розетки
Сверху на пол приклеили ковролин, но не рулонный, а плиточный, под размер плит фальшпола.
В стенах оставили минимум выводов: выключатели и розетки для дополнительного оборудования, а также настенных зарядных станций для смартфонов.
Если нужна перестановка, не надо вскрывать пол, чтобы перенести подключения. Достаточно поднять напольное покрытие и переставить кассету с выводами в другую ячейку.
Бонус: это решение оказалось удобным для быстрого сервисного обслуживания коммуникаций.

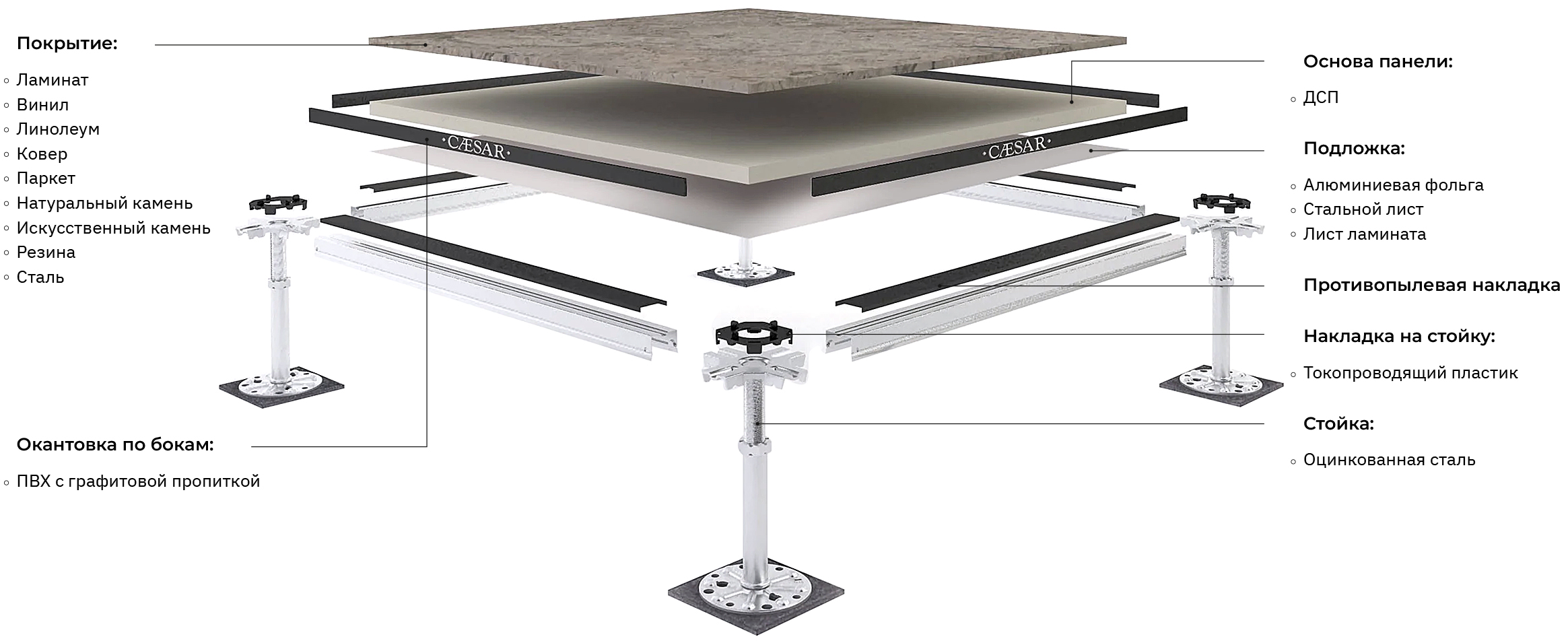

Как устроен фальшпол (источник: lavoripubblici.it)
Проблема № 2: Как спрятать провода под столами сотрудников
Пучки проводов, которые шли к компьютерам, мониторам и прочей технике на столах, выглядели неаккуратно. Их было решено убрать в кабель-каналы.
Что сделали:
- подвесные кабель-каналы и люки в столешницах для готовых столов
- кабель-каналы в ножках столов и выдвижные панели с подключениями в мебели, изготовленной на заказ
Под столешницами на металлокаркас основы стола прикрутили коробки кабель-каналов. В самих столах высверлили люки для проводов.
Подвесные кабель-каналы
Часть столов сделали на заказ. У них кабель-каналы сделаны в ножках, видны только люки для подключения мониторов, системных блоков, выводы для зарядки смартфонов и прочей техники. Блоки розеток по нажатию кнопки поднимаются из стола.
Проблема № 3. Как разместить провода
в переговорной
Это представительское помещение, оно должно быть стильным, но удобным: с выводами для оборудования в большом столе для переговоров.
Что сделали:
- все коммуникации — в стяжке на полу
- люки для подключения — в полу
- кабель-каналы и выводы розеток для ноутбуков и смартфонов — в столах
- скрытую проводку в стенах для дисплеев
Схема расстановки в переговорных почти всегда одинакова: в центре длинный стол, на стене — большой экран. Расстановка меняться не будет, поэтому электрические и интернет-кабели разместили в стяжке – это дешевле модульного пола.
В заранее запланированных местах под столом сделаны выводы с люками. Места для них старались выбирать так, чтобы кабели не были видны снаружи, а люди, сидящие за столом, не задевали их ногами. Оттуда через кабель-каналы провода идут в розетки в столе.
Люк в полу и кабель-канал, по которому провода выходят к отверстию в столешнице
Главный экран подключен к кабелю в стене с розеткой скрытого монтажа или к напольному люку.
Проблема № 4. Как скрыть коммуникации в потолке,
но оставить к ним доступ
В потолках изначально были проложены каналы вентиляции и освещения. Оставалось решить, как их закрыть или вписать в общий дизайн.
От навесных потолков из гипсокартона отказались, сочтя их неудобными. Доступ к обслуживанию коммуникаций в этом случае был бы затруднен, перенести светильники — сложно: пришлось бы демонтировать старые листы гипсокартона и заново прорезать отверстия.
Что сделали:
- металлический подвесной каркас
- сетчатые панели

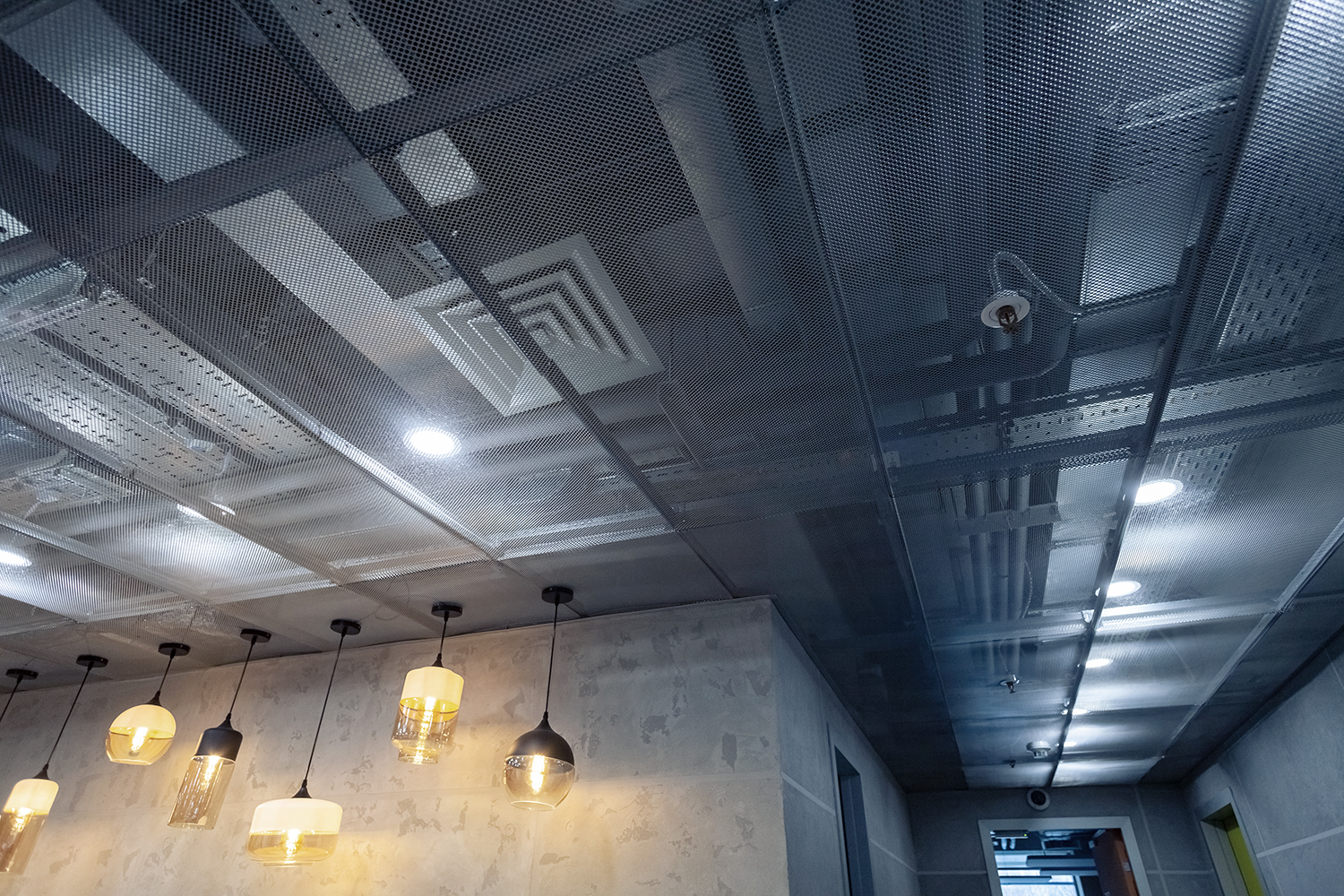

Металлические сетчатые панели, скрывающие коммуникации на потолкее
Нашли компромиссное решение: подвесной металлический каркас, на котором закреплены сетчатые панели. Светильники, провода и трубы вентиляции спрятали за ними.
Получилось, что коммуникации одновременно и скрыты, и открыты. Это удобно: когда нужен доступ для обслуживания или хочется изменить схему освещения, просто снимаются одна или несколько панелей, затем они защелкиваются обратно на посадочные места.
Свет получается более мягкий, с ним легче глазам: металлическая сетка панелей работает как рассеиватель. Плюс они выглядят футуристично.
Проблема № 5. Как поставить много бытовой техники
на офисной кухне
На кухне много техники: микроволновки, посудомойка, холодильник, тостеры, кофеварки. Провода от них тоже решили спрятать с глаз долой, чтобы не превращать место отдыха в кладовку сисадмина.
Что сделали:
- поставили встроенную технику вместо отдельно стоящей
- дополнительные кабель-каналы — у задней стенки шкафчиков
Крупная техника на кухне — встроенная. Мелкая: тостеры, чайники, кофеварки — подключается через люки в столешнице. Провода от них уходят к розеткам в стене по вертикальным кабель-каналам, смонтированным у задней стенки столов с ящиками. Делать мебель под заказ для этого не потребовалось: между выдвижными ящиками и задней стенкой кухонного шкафа есть зазор, в который отлично помещаются провода.
Проблема № 6. Как подключить общую аппаратуру
в конференц-зале
К этому помещению особые требования. Оно многофункциональное: сегодня здесь корпоратив с танцплощадкой, завтра — лекция, потом — мероприятие с видеотрансляцией из студии, которая собрана здесь же.
В зале есть усилители, микшерские пульты, студийный свет, сценический свет и многое другое. У них большее энергопотребление, чем у типового офисного оборудования.
Что сделали:
- коммуникации в стяжке — для больших нагрузок
- напольные люки с выводами электро- и интернет-подключений
- кабель-каналы в стенах с выводами на выключатели и розетки скрытого монтажа
Разводку электрики сделали в полу, в стяжке, нагрузка для фальшполов была бы слишком серьезной. Люки должны были оказаться строго там, где будет размещено оборудование. Все перестановки и выводы коммуникаций продумали заранее, внесли в техзадание для проектировщиков, а затем рассчитали и согласовали в проекте помещения — еще до строительства.
В стенах оставили кабель-каналы с выключателями и дополнительными розетками для вспомогательного оборудования.
Проблема № 7. Как не оставить сотрудников
без электричества на улице
У штаб-квартиры есть внутренний двор и небольшой парк с прудом. Там решили организовать рабочие места на свежем воздухе.
Что сделали:
- проложили оптические и электрокабели в защитных трубах
- установили уличные розетки с показателем влагозащиты IP67
- использовали тонкие кабель-каналы для маскировки проводов от обогревателей в летних переговорных
На свежем воздухе поставили столики для сосредоточенной работы в одиночку, скамейки и лежаки, где можно работать с ноутбуком даже полулежа. Поставили беседки с защитой от яркого солнца. К уличным рабочим местам провели электричество, уложив кабели в защитные трубы под уличными дорожками и поставив у столов и скамеек защищенные от влаги розетки.
Сделали и закрытые переговорные — каркасные, со стеклянными фасадами. Они изначально были летними, только с радиаторами в полу, которые поддерживали температуру до +5 °C, чтобы сохранить отделку в холодный сезон. Но зимой переговорных в здании стало не хватать, решили задействовать уличные. В них подвесили инфракрасные потолочные обогреватели, провода от них вывели по кабель-каналам к существующим скрытым розеткам.
Вскрывать отделку и встраивать кабель-канал в каркас не стали: взяли тонкий канал в черном корпусе, под цвет стен, и замаскировали его между деревянными рейками отделки. Дополнительно поставили напольные электрические конвекторы, чтобы поднять температуру в переговорных выше +20 °C.
