Монтаж системы видеонаблюдения: как правильно?

autor
Петр Каргин
лично установил множество камер в частных домах

Если неправильно смонтировать систему видеонаблюдения для частного дома, она может работать с перебоями: камера будет показывать только часть территории, картинка — подвисать или страдать от осадков. Вместе с главным инженером ООО «Брандсервис» Петром Каргиным разбираемся, как выбрать и установить систему видеонаблюдения на даче или участке, чтобы она работала без сбоев.

Монтаж системы видеонаблюдения: как правильно?

Зачем нужно видеонаблюдение

Система видеонаблюдения полезна тем, что:

  • Передает изображение и показывает, что сейчас происходит в зоне действия камер. Так можно следить за безопасностью на участке, наблюдать за детьми или животными.
  • Оповещает, если что-то пошло не так. Система может присылать уведомления на смартфон, если датчики камеры заметят движение на территории, когда владельца нет дома.
  • Фиксирует происшествие. Если на участок проникнут злоумышленники, у вас будет запись с камер видеонаблюдения, которую можно предъявить в полицию.

Если видеонаблюдение за частным домом затрагивает общественное пространство — камера снимает пешеходную улицу, дорогу, детскую площадку, — распространять такие видеозаписи нельзя: соседи могут пожаловаться на вас.

Если вы не снимаете лица и частную жизнь других людей, не распространяете видео с камер, поводов для претензии нет. Чтобы обезопасить себя, советуем повесить предупреждающую табличку на заборе дома: «Ведется видеонаблюдение» — и лишние вопросы снимете, и потенциальных грабителей напугаете.

Из чего состоит видеонаблюдение

Система видеонаблюдения — это целый комплект оборудования. Для разных типов систем он может отличаться. Можно купить сразу готовую систему, а можно собрать ее самостоятельно. Вот примерный список составляющих:

  • Видеокамера. Фиксирует происходящее и передает картинку на монитор.
  • Видеорегистратор. Обрабатывает и записывает видео и звук. На нем хранится и с него воспроизводится вся информация с видеокамеры.
  • Блок питания. Подключается к видеорегистратору и питает камеры.
  • Коаксиальный кабель, витая пара. Соединяет видеокамеру и видеорегистратор, по нему передаются данные.
  • Монитор для просмотра изображения. Это может быть отдельный монитор, монитор вашего компьютера или ноутбука.

Какие системы наблюдения бывают

Есть два типа систем: аналоговая и цифровая (IP). Они отличаются способом передачи сигнала от камеры к видеорегистратору.

Аналоговая система

Изображение с видеокамеры преобразуется в аналоговый сигнал и передается через кабель.

Плюсы:

  • Работает на большом расстоянии: аналоговые системы могут передавать сигнал на расстояние до 500 м. Это в несколько раз превышает возможности цифровых систем, поэтому аналоговая система подходит для больших участков.
  • Стоят недорого. В среднем аналоговая система дешевле цифровой на 30–40%.
  • Просто установить и настроить. Монтаж видеонаблюдения можно сделать самому и не тратить деньги на работу специалистов.

Минусы:

  • Много кабелей, которые портят внешний вид дома, если их не спрятать. В аналоговой системе к каждой камере подводится свой кабель, поэтому на фасадах появляется много проводов, которые сложно замаскировать.
  • Восприимчива к помехам. Электромагнитные поля могут повлиять на данные, которые передаются по кабелю. Картинка на мониторе становится размытой или прерывается.

Цифровая (IP) система

Ей для передачи данных кабель не нужен. IP-камеры могут работать как самостоятельные сетевые устройства — по Wi-Fi.

В зависимости от модели IP-камеры могут питаться от кабеля, по которому они подключаются к блоку питания. Есть системы, в которых камеры работают на батарейках, но такой вариант небезопасный: камера может разрядиться, и, если вовремя не поменять батарейки, она не запишет какие-то данные.

Плюсы:

  • Качественная картинка. У каждой IР-камеры есть свой процессор для обработки информации, они быстро преобразуют сигнал и выдают изображение с частотой от 15 до 25 кадров в секунду. В аналоговой системе данные со всех камер поступают на один процессор внутри регистратора, поэтому видео передается рывками, с частотой от одного до десяти кадров в секунду.
  • Устойчива к помехам. Сигнал от такой камеры не зависит от электромагнитных полей.
  • Можно подключаться удаленно. IP-камеры работают через Wi-Fi, у каждой есть свой адрес с ограниченным доступом. Если подключиться к нему, можно просматривать изображение из любого места и с любого устройства.

Минусы:

  • Дорогая. Цена комплекта цифровой системы выше, чем аналоговой. Это стоит учесть при планировании бюджета.
  • Изображение передается с небольшой задержкой. Из-за того, что оборудование сжимает видеопоток перед передачей по сети на монитор, картинка может отставать на 2–3 секунды.
  • Сложно монтировать.Установку цифровой системы лучше доверить профессионалам, чтобы не потратить время и деньги впустую.

Как найти хорошего электрика и проверить его квалификацию

Узнайте больше

Как выбрать видеонаблюдение

Чтобы выбрать подходящую систему, нужно определиться, для каких задач она вам нужна: обозревать весь двор или отдельные участки, работать отдельно или в системе умного дома. Вот на что нужно ориентироваться:

  • Сколько камер понадобится. Если на участке вы хотите установить 1–4 видеокамеры, подойдет IР-система. Для монтажа аналоговой нужно проложить много метров кабеля и установить кабель-каналы, при небольшом количестве камер это дорого и нерационально. Если планируете установить 4–12 камер, то выбирайте аналоговую систему — сэкономите на оборудовании.
  • Нужна ли интеграция с другими устройствами. Если вы будете объединять видеонаблюдение, например, с домофоном, то нужно подбирать одинаковый способ передачи данных — если домофон цифровой, то вам нужна IP-камера.
  • Возможности системы. Если вы хотите подключить распознавание лиц или фиксацию движения, выбирайте IP-систему — в аналоговой таких функций нет.
  • Стоимость. Если вам не принципиальны широкие возможности устройств, выбирайте аналоговую систему. С главной задачей — передавать изображение — она справится отлично.

Как выбрать камеру

Для использования на улице подходят два вида: купольная и цилиндрическая. Они могут подключаться как к цифровой, так и к аналоговой системе.

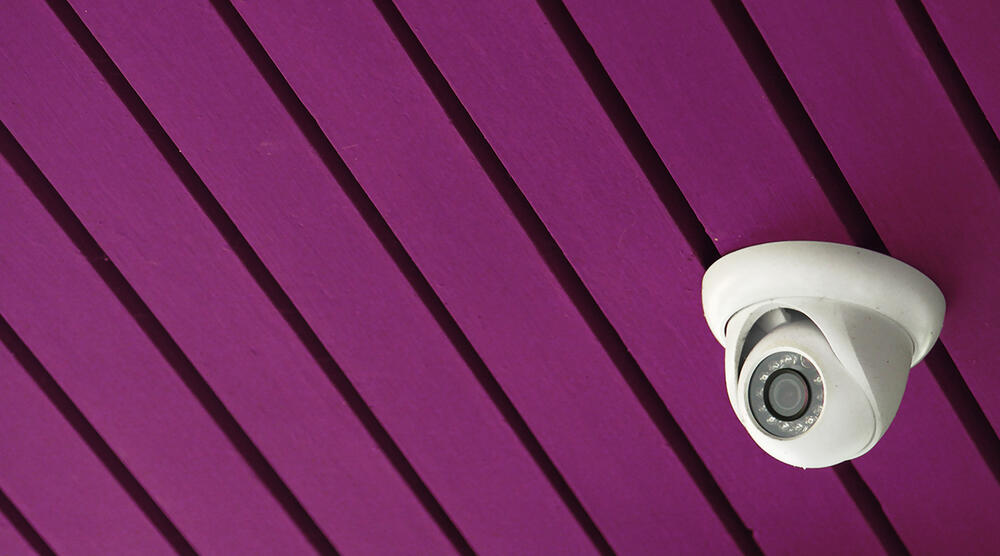

Купольные камеры

Это видеокамеры в форме купола. Их глазок-объектив поворачивается в любые стороны под пластиковой купольной крышкой.

Плюсы:

  • Влагозащита. В камеру не попадет дождевая вода и не выведет ее из строя.
  • Прочный корпус. Останется целой даже после удара металлическим предметом.

Минусы:

  • Из-за цилиндрической формы капли дождя и другие осадки скапливаются на камере. Они не вредят устройству, но изображение может стать мутным во время дождя.

Цилиндрические

Это камеры в форме вытянутого цилиндра. Камера при этом смотрит в одну сторону.

Плюсы:

  • Защита от осадков. Козырек не дает дождю и снегу скапливаться на камере, поэтому качество картинки не зависит от погоды.
  • Съемка на дальние расстояния. Если длина участка более 50 м, советуем устанавливать цилиндрические камеры. Они лучше купольных распознают детали на больших расстояниях.

Минусы:

  • Легко украсть. Цилиндрическую камеру просто «обезвредить»: мошенник накидывает трос на ножку камеры, тянет вниз, и камера сразу же отрывается от крепления.
  • Заметность камеры. Цилиндрические камеры больше купольных по размерам, поэтому они приметнее на фасадах.

Как установить систему наблюдения

Если у вас небольшой бюджет, для частного дома лучше выбрать систему аналогового типа. Эти камеры стоят немного и легко устанавливаются. Рассказываем про этапы монтажа на примере аналоговой системы.

Выбираем место для камер

Для начала необходимо запланировать количество камер и выбрать места, где вы их установите. Для этого сделайте чертеж участка с точными расстояниями и нарисуйте, где будут стоять камеры.

Если вы хотите полностью обезопасить участок, обязательно установите камеры в разных местах:

  • На входе или въезде.
  • На углах здания: с угла видны сразу две стороны участка одновременно.
  • На въезде в гараж. Часто злоумышленники сначала взламывают гараж, чтобы угнать автомобиль или украсть технику.
  • На входе в дом. Если злоумышленники попытаются проникнуть внутрь, на видеозаписи будут видны лица или особые приметы взломщиков.
  • По периметру забора. Грабители часто проникают на территорию через забор, если там будут стоять камеры, они их заметят и могут передумать.

С местом определились, теперь нужно учесть еще несколько важных факторов:

  • Хулиганы или грабители могут снять камеру с крепления или закрыть глазок устройства. Чтобы этого не случилось, устанавливайте камеру так, чтобы до нее было сложно достать даже с небольшой лесенки. Но не переборщите и не прикручивайте ее слишком высоко — картинка будет хуже.
  • Когда выбираете места установки, проверьте, не перекроют ли обзор камеры другие постройки или деревья. Деревья растут в высоту и ширину каждый год.
  • Чтобы камеры работали дольше, советуем выбирать места, где на них не будет попадать осадки. Например, вешайте камеры под карнизом дома.
  • Если зона контроля камеры плохо освещена, камера будет передавать темное и размытое изображение. Чтобы картинка была лучше, иногда имеет смысл добавить на участок источник света. Или выбрать камеру с мощной инфракрасной подсветкой.

Примеры изображений камеры с ИК-подсветкой и без нее. Источник: ratingservices.ru

Выбираем оборудование

При выборе системы учитывайте не только ее тип, но и технические параметры остальных комплектующих: видеорегистратора и блока питания:

  • Видеорегистраторы отличаются количеством каналов. Сколько каналов в устройстве, столько камер можно подключить. Бывают 4-, 8- и 12-канальные видеорегистраторы. Советуем ориентироваться на устройства с максимальным количеством. Так у вас будет запас, если захотите добавить новые камеры. Еще у устройств разный объем жесткого диска. Чем он больше, тем дольше хранятся данные. Например, видеорегистратор с памятью 8 ТБ может хранить запись несколько месяцев. Видеорегистратор нужно установить в сухом закрытом помещении, а не на видном месте. Иначе опытные злоумышленники, когда заметят камеры, смогут украсть видеорегистратор с записями.
  • Блок питания питает камеры током. Величина потребляемого каждой камерой тока указана на ее коробке. Важно подобрать блок питания, который справится со снабжением всех камер. Если ошибиться с выбором, камеры вообще не будут работать. Нужная мощность блока питания вычисляется так: суммируйте потребляемый ток всех камер и прибавьте к нему запас в 20%. Это важно, если захотите потом подключить дополнительные камеры.
  • Монитором может служить любой ноутбук, компьютер, телевизор или даже телефон. Все зависит от системы видеонаблюдения: какие-то модели IP-системы могут транслировать картинку на любое устройство в специальном приложении, какие-то аналоговые системы подключаются только к специальному монитору. Необходимый софт можно найти на сайте производителя или в инструкции в коробке системы.

Петр Каргин

Все камеры зависят от энергии, поэтому при отключении электричества в доме система видеонаблюдения тоже не будет работать. Если вы хотите избежать перебоев и отключения охранной системы, установите бесперебойный блок питания. Это дополнительный блок, который копит энергию, а в случае отключения электричества питает ею камеры. Это не только обезопасит вас, но и продлит срок службы камер, так как постоянные отключения света плохо влияют на них.

Устанавливаем систему видеонаблюдения

Для установки системы видеонаблюдения вам понадобится:

Чтобы камера работала и записывала данные, ее нужно подключить к видеорегистратору коаксиальным кабелем. К каждой камере нужно протянуть свой кабель. Для начала соединяем коаксиальный кабель с камерой с помощью коннектора, потом другую часть провода подключаем к регистратору.

Подробнее, как это сделать:

  1. Проведите кабель к месту на стене, на котором хотите установить камеру. Установите распределительную коробку сверху над кабелем для подсоединения камеры, чтобы в нее можно было спрятать все провода. Для монтажа видеосистемы выбирайте большую распределительную коробку, потому что зимой провода замерзают и плохо раскручиваются и помещать их в коробку маленького размера неудобно.
  2. Установите камеру. Устанавливайте ее так, чтобы она не мешала доступу к распределительной коробке. Прикрутите камеру к стене саморезами во всех специальных отверстиях устройства так, чтобы ее провод торчал снизу камеры.
  3. Присоедините провод камеры к проводу, выходящему из стены, с помощью коннекторов питания. Здесь пригодится специальный инструмент для снятия изоляции, чтобы крепить к проводам коннекторы. Место соединения спрячьте в распределительной коробке.
  4. Установите жесткий диск в регистратор.
  5. Подключите все разъемы к регистратору: коннекторы проводов от камер, шнур от монитора и блок питания.
  6. Вставьте блок питания камер и блок питания регистратора в розетку.
  7. Система готова к настройке.

Как настроить камеры и монитор

Каждая система видеонаблюдения настраивается по-своему. Есть модели, которые подключаются к монитору и настраиваются с помощью клавиатуры и мышки, а где-то все нужные кнопки находятся на видеорегистраторе. Поэтому перед установкой прочитайте инструкцию и убедитесь, что ваш монитор подходит под купленную систему видеонаблюдения.

Пробовали устанавливать видеонаблюдение самостоятельно? Расскажите, с какими сложностями столкнулись
