При подключении варочной панели главное — иметь опыт и навыки работы с электричеством, соблюдать правила безопасности и точно следовать инструкции от выбранной панели. Разберем поэтапно, как происходит ее подключение к электросети: от выбора кабеля до заземления электроплиты.
Источник: shutterstock.com
Подключение варочной панели требует определенного опыта и навыков работы с электрикой, внимательности и осторожности. Если вы не уверены в своих силах — лучше сразу обращайтесь к специалисту, который сделает все правильно и безопасно. В этом случае наша статья поможет понять, что именно будет делать мастер.
Что нужно для монтажа варочной панели
В комплект варочной панели входит только крепежная фурнитура, поэтому инструменты и материалы для монтажа нужно покупать дополнительно (электроинструмент можно также взять в аренду).
Инструменты:
- диэлектрические отвертки для зажима провода в контактах

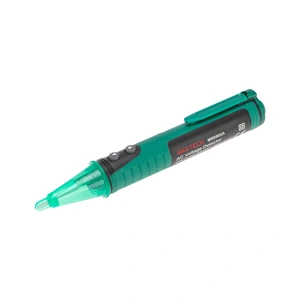

- индикаторная отвертка

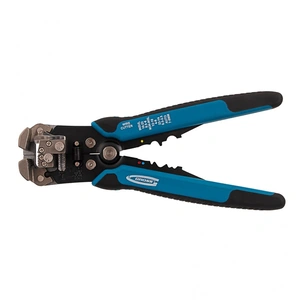

- зачистные клещи для снятия изоляции у проводов

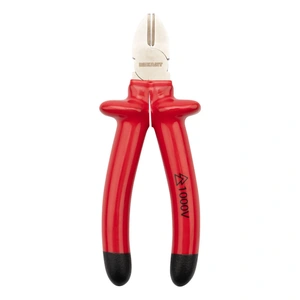

- бокорезы для откусывания проводов
- обжимные клещи для опрессовывания наконечника

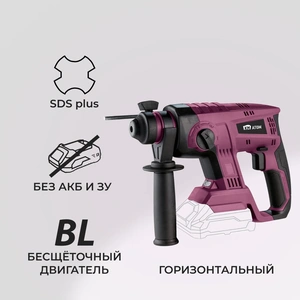

- перфоратор и шуруповерт для крепления клеммника
- погружная пила
- налобный фонарик
Материалы:

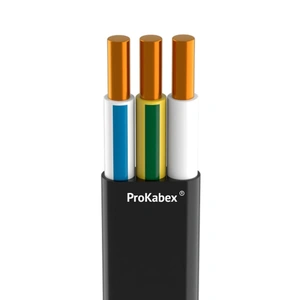

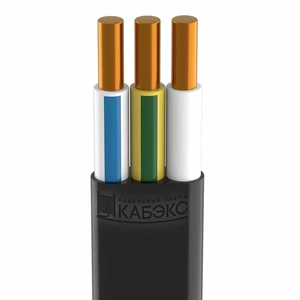

- провод ПВС трехжильный
- автомат для варочной поверхности (при необходимости)
- клеммник или силовая розетка и вилка для электроплит — в зависимости от способа подключения
- наконечники
- влагостойкий клей
- металлизированная лента для монтажа варочной панели
Наружный монтаж
Чаще всего монтаж делают наружным способом. Установить варочную панель в столешнице без подключения можно своими руками. К панели обычно идет инструкция о том, как определить линии пропила. Вырезают проем погружной пилой.
Очистите срез на столешнице от грязи и пыли и обработайте его влагостойким клеем, чтобы защитить столешницу от набухания. Если под варочную панелью будет духовка, то срез нужно закрыть металлизированным скотчем, чтобы варочная панель не нагревалась.
Вставьте варочную панель в вырезанный проем. Креплений у варочной панели в большинстве случаев нет — она прижимается к столешнице под собственным весом. Иногда в комплекте с варочной панелью могут быть направляющие. Их нужно установить на срезах столешницы, а потом «защелкнуть» в них варочную панель. Газовые плиты с электроподжигом фиксируют специальными прижимными скобами.

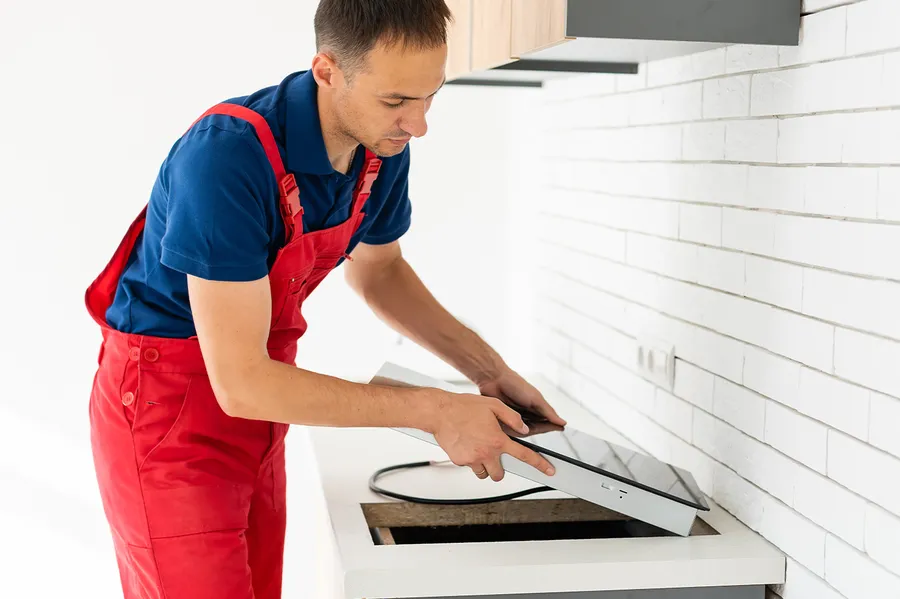

Источник: shutterstock.com
Правила безопасности
Кто бы ни подключал варочную панель, вы сами или мастер, важно соблюдать технику безопасности при работе с электричеством. Вот несколько основных правил:
- Работы проводят в дневное время, чтобы хватало естественного света. При необходимости используют налобный или любой другой фонарик.
- Перед началом работ нужно отключить питание на распределительном щитке. Убедиться, что напряжения в сети нет, можно с помощью индикаторной отвертки. Ее прикладывают к проводу в щитке — если загорится красная лампочка, значит, питание отключить не удалось.
- Обязательно использовать инструменты с диэлектрическими рукоятками.
- Синий провод — это обычно ноль; коричневый, белый или черный — фаза, а желто-зеленый — заземление. Фазу еще можно определить с помощью индикаторной отвертки. Для этого ее подносят к каждому проводу — у какого загорится лампочка, тот и фаза.
Указанные цвета проводов используют чаще всего, но в отдельных случаях они могут быть другими. Например, фаза — темно-зеленым, а ноль — белым. Иногда из кабеля могут и вовсе выходить провода или жилы одинакового цвета. Тогда лучше сразу обратиться к специалисту, который сможет определить значение каждого провода.
Как выбрать автомат
Варочная панель — это, как правило, самый мощный прибор в доме. Панели с двумя конфорками и небольшой мощностью (до 3,6 Вт) можно подключать к сети через обычную розетку и вилку. В остальных случаях, чтобы защитить проводку от перегрузок и коротких замыканий, к панели ведут силовой кабель или подключают ее к отдельному автомату в щитке. Обычно в квартирах с чистовой отделкой от застройщика от блока автоматов выводят силовой кабель, который выдерживает большие нагрузки. Если вы строите частный дом и на этапе проводки отдельный кабель вам не провели, то обязательно нужно установить автомат.
Выбирайте автомат в зависимости от мощности варочной панели (ее значение можно найти на корпусе или в инструкции):

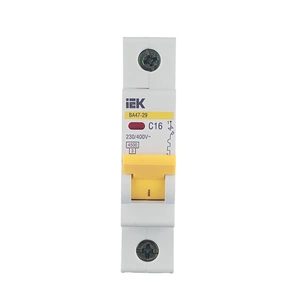

- для панелей мощностью до 3,5 кВт — автомат на 16 А
- для панелей мощностью до 7,5 кВт — автомат на 32 А
- для панелей мощностью более 7,5 кВт — автомат на 40 А

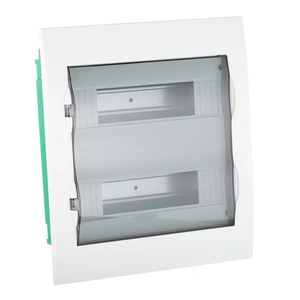

Автомат подключают к электрическому щитку. Если вы никогда не работали с электрикой или не знаете, как устроен щиток, вызовите специалиста. В щитке множество проводов и кабелей — при подключении легко запутаться.
Как правильно собрать электрощит в частном доме

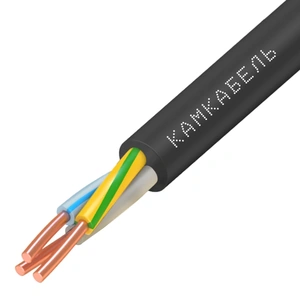

Узнайте большеКак выбрать кабель

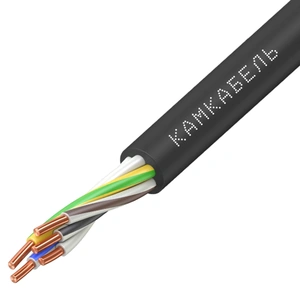

Кабель нужно докупать, если в комплекте к варочной панели его нет или он слишком короткий. Выбор кабеля также зависит от мощности варочной панели:
- до 3,5 кВт (однофазная сеть) — кабель сечением 2,5 мм2
- от 4,5 до 5,5 кВт (двухфазная есть) — кабель сечением 4 мм2
- больше 7,5 кВт (трехфазная сеть) — кабель сечением 6 мм2
От кабеля отрезают кусок такой длины, чтобы он свободно доставал от места вывода кабеля из стены или автомата до панели.
Что выбрать: розетку и вилку или клеммник

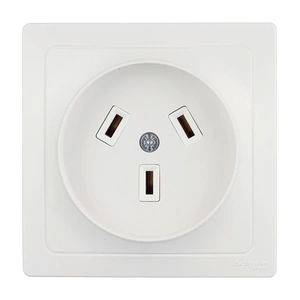

Варочные панели мощностью до 3,6 кВт и одной или двумя конфорками можно включать в розетку для бытовых электроприборов. Вилка и провод изначально подсоединены к варочной поверхности производителем. Более мощные варочные панели подключают через клеммник, а плиты — через силовую розетку с вилкой.
Как подключить вилку к варочной панели

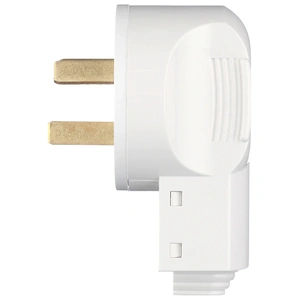

Если у вашей варочной панели нет вилки, нужно докупить ее и присоединить к кабелю. Для этого зачистными клещами зачищают провода и зажимают их в разъемах вилки. Так делают для каждого провода в кабеле.
После этого провода подсоединяют к вилке:
- заземление — к контакту PE
- нулевой провод — к контакту N
- фазу — к контакту L

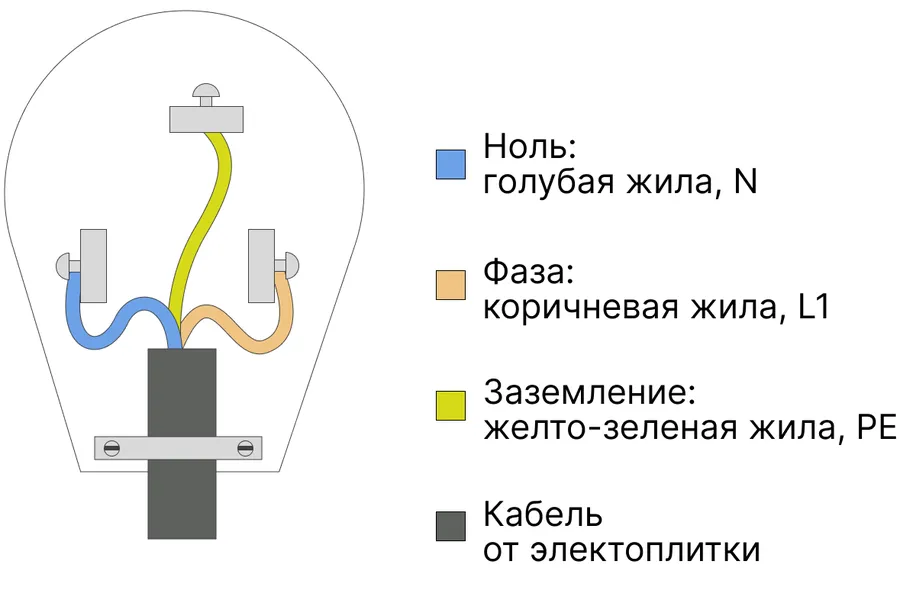

Схема подключения проводов плиты или варочной панели к вилке
Как подсоединить варочную панель через клеммник
Клеммник выдерживает большие нагрузки на электросеть. Контакт у проводов прочный, потому что их плотно удерживают клеммы.

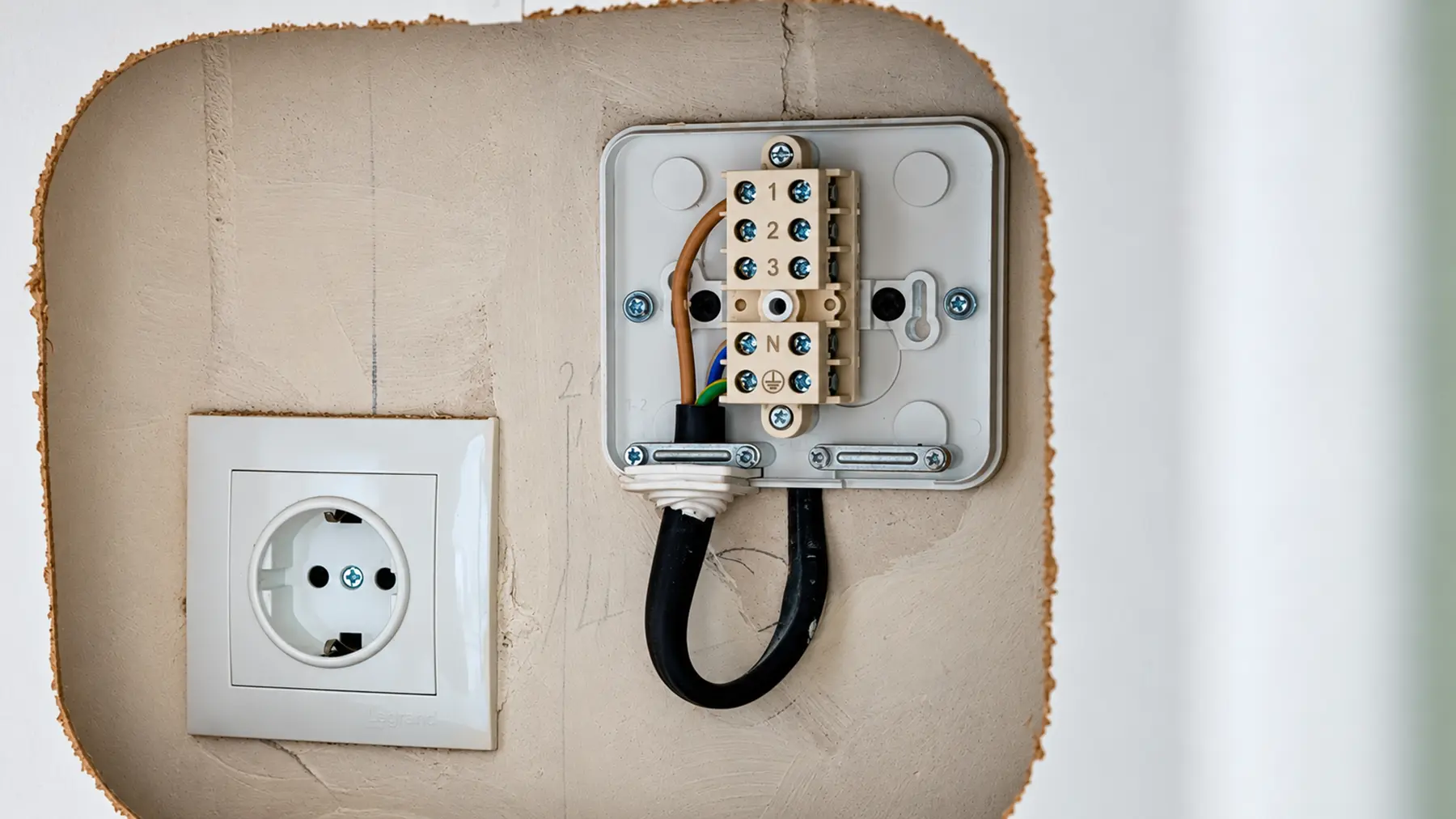

Клеммник. Источник: shutterstock.com
Чтобы подключить варочную панель через клеммник, провода кабеля варочной панели оголяют зачистными клещами, ставят наконечник, опрессовывают его, монтируют термоусадочную трубку и подсоединяют каждый из проводов к соответствующему контакту:
- ноль — к контакту N
- фазу — к контактам с цифрами 1, 2 или 3
- заземление — к контакту с буквами PE или специальным знаком заземления

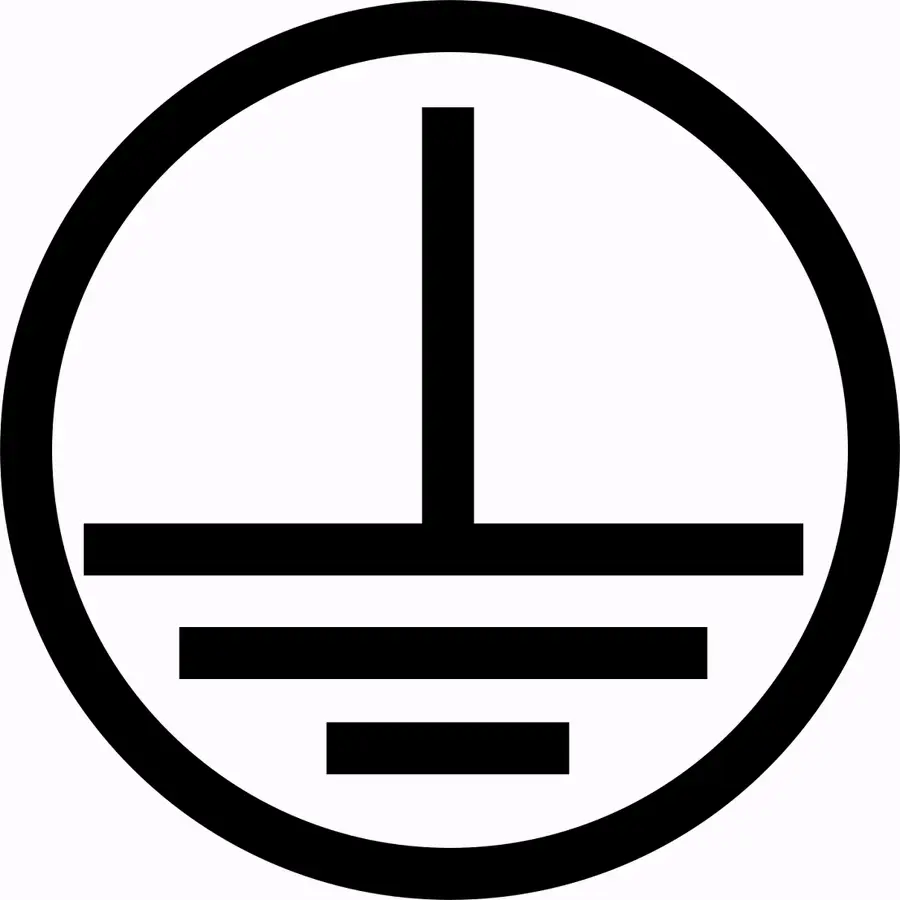

Знак заземления
По тому же алгоритму подключается кабель варочной поверхности.
Как подключить варочную панель к разным типам сетей
В большинстве случаев в варочную панель уже встроен клеммник, как правило, на 6 клемм. И бывает, что провода у нее нет. Провод к таким панелям нужно подсоединять отдельно. Расскажем, как подключить к сети варочную панель с разным количеством клемм.
Если из стены выходит достаточно длинный кабель, можно подключить варочную панель сразу к нему. А если короткий, то нужно купить подходящий кабель и сначала подключить его к варочной поверхности или плите, а затем подсоединить к кабелю из стены через клеммник или розетку с вилкой.
Схема подключения к сети общая для электрической, индукционной или газовой варочной панелей с электроподжигом: сначала определяют тип сети (однофазная, двухфазная или трехфазная), затем соединяют провода через клеммы и проверяют их работу. Но в зависимости от типа сети способы соединения проводов с варочной панелью немного различаются.
К однофазной сети 220 В
Если под варочную панель у вас из стены выходит провод с тремя жилами, то, скорее всего, сеть однофазная. Узнать точно тип сети можно у застройщика. С помощью отвертки нужно открутить металлическую пластину на задней стороне варочной панели. Там будет коробка с клеммами и перемычками согласно инструкции к варочной поверхности.

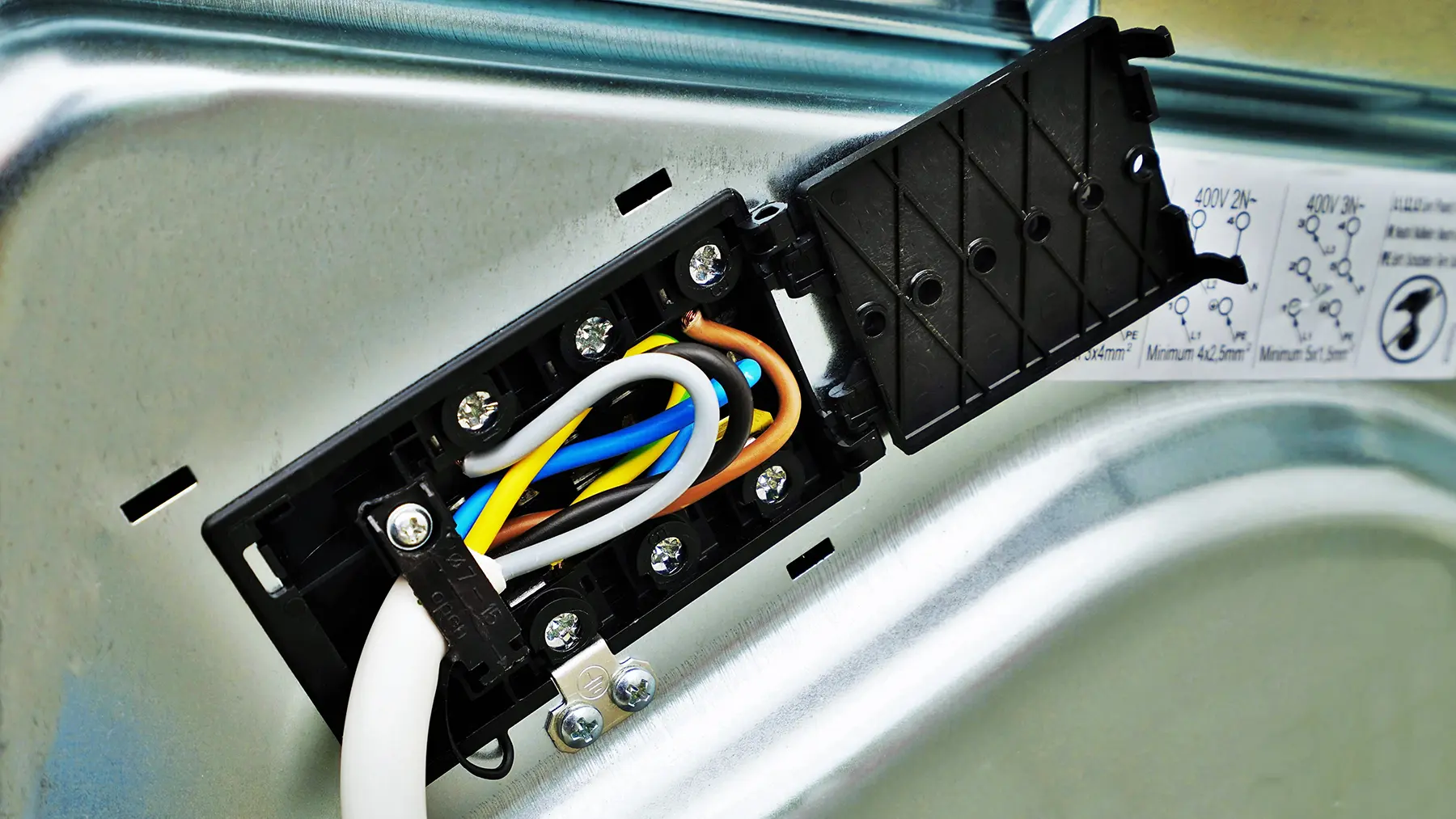

Клеммник варочной панели. Источник: shutterstock.com

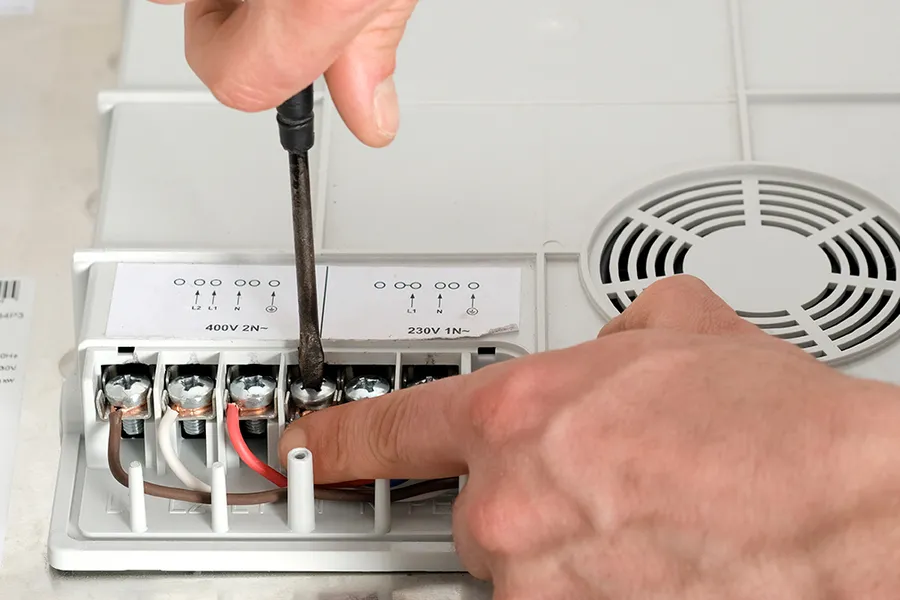

Чтобы подключить варочную панель к сети, провода кабеля оголяют зачистными клещами и подсоединяют их к соответствующим клеммам. Если у варочной панели 3 клеммы (фаза, ноль и заземление), то просто вставляют провода кабеля и отверткой затягивают винты:
- фазу соединяют с контактом L
- ноль — с контактом N
- заземление — с контактом PE или с контактом, обозначенным специальным значком
После этого можно включить автомат и проверить работу варочной панели.
Клемму закручивают отверткой. Источник: shutterstock.com

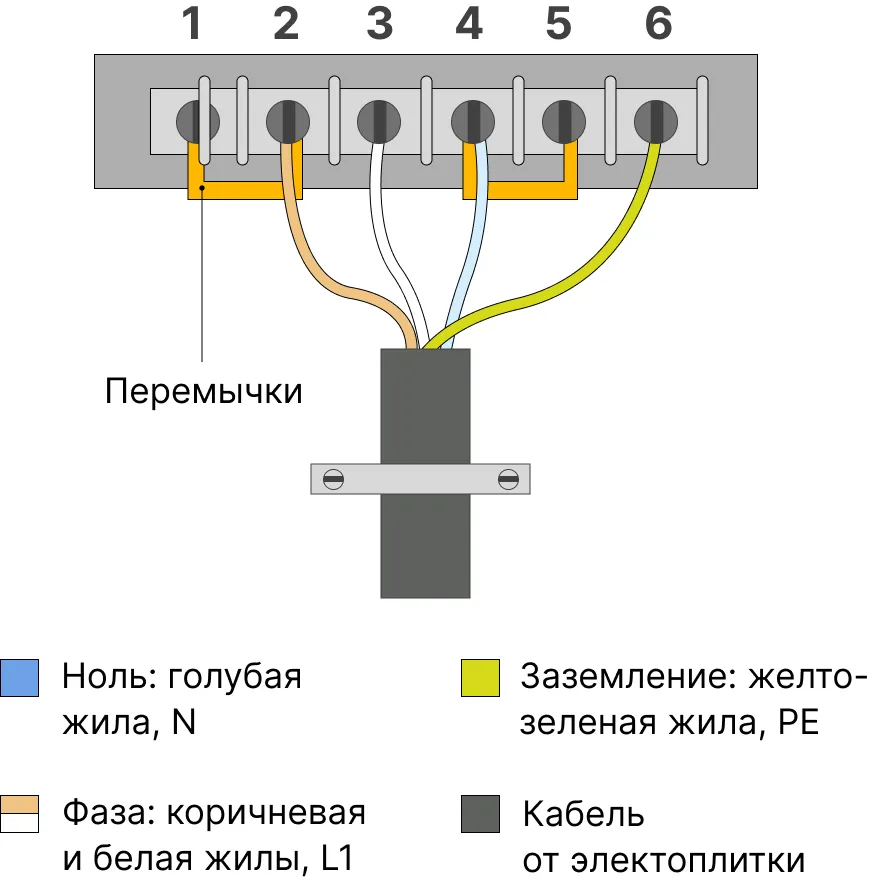

Варочные панели с 5 или 6 клеммами: 3 фазы, 2 (или 1) ноль и 1 заземление — тоже можно подключать к однофазной сети. Чтобы правильно распределить нагрузку между проводами, в заводской сборке панели идут перемычки. Провода подсоединяют к подходящим клеммам: желтый провод — к заземлению, голубой (синий) — под перемычку к любой нулевой клемме, а коричневый — под перемычку к любой клемме фазы. Потом нужно проверить работу панели.

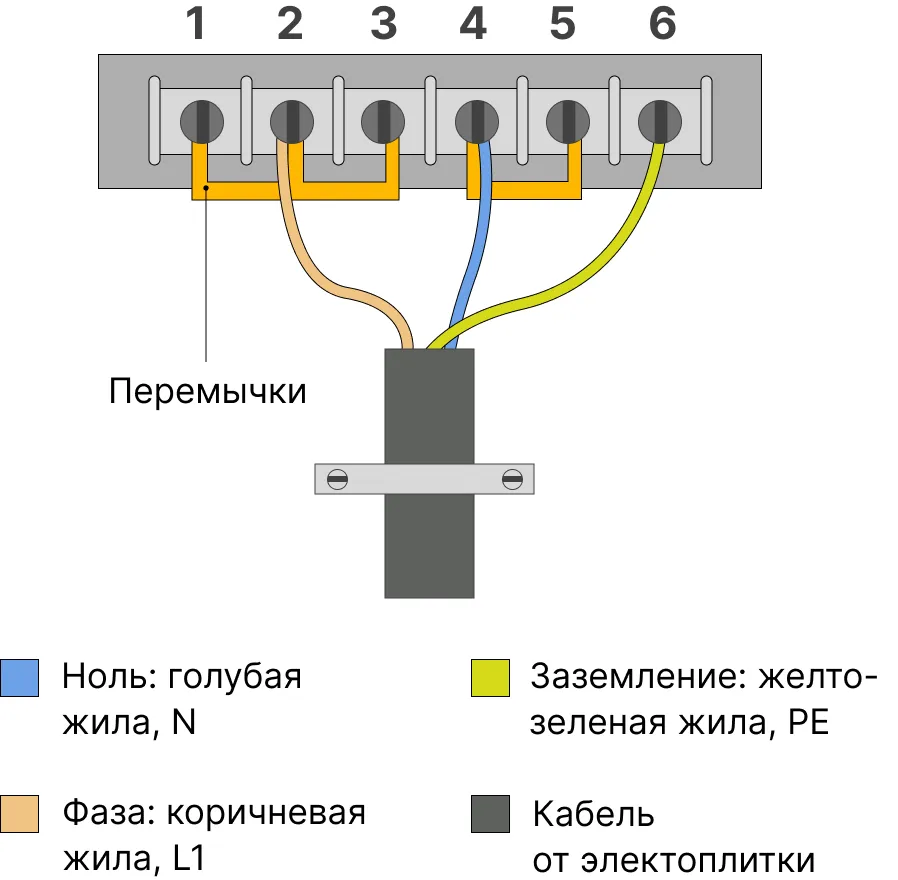

Схема подключения панели к однофазной сети
К двухфазной сети 220 В
Определить двухфазную сеть можно по 4 кабелям, которые идут от стены: 2 фазы, 1 ноль и 1 заземление. Нужно подключить к клеммам 2 провода фазы, нулевой провод и заземление, затянуть клеммы и проверить работу панели.
Схема подключения панели к двухфазной сети
К трехфазной сети 380 В
Если в кабеле, который идет из стены, 5 или 6 проводов, то это трехфазная сеть: 3 фазы (белый, черный и коричневый), 1 или 2 нулевых (синий и голубой) и 1 заземления (желтый).
Нужно обязательно дополнительно проверять провода индикаторной отверткой! Желтый (желто-зеленый) — это всегда заземление. С помощью индикаторной отвертки можно найти провода фазы, а оставшиеся провода будут нулевыми. Если у кабеля провода одинакового цвета, сразу обращайтесь к специалисту.
Для трехфазной сети у панели должна быть коробка с 5 или 6 клеммами, чтобы на каждый провод в кабеле была клемма. У трехфазной сети может быть 1 нулевой провод, а клемм на панели под него — 2. Тогда эти клеммы будут соединены перемычкой, а провод подсоединяют только к одной из них. Если нулевых проводов 2, то каждый подключают к клемме и закручивают.

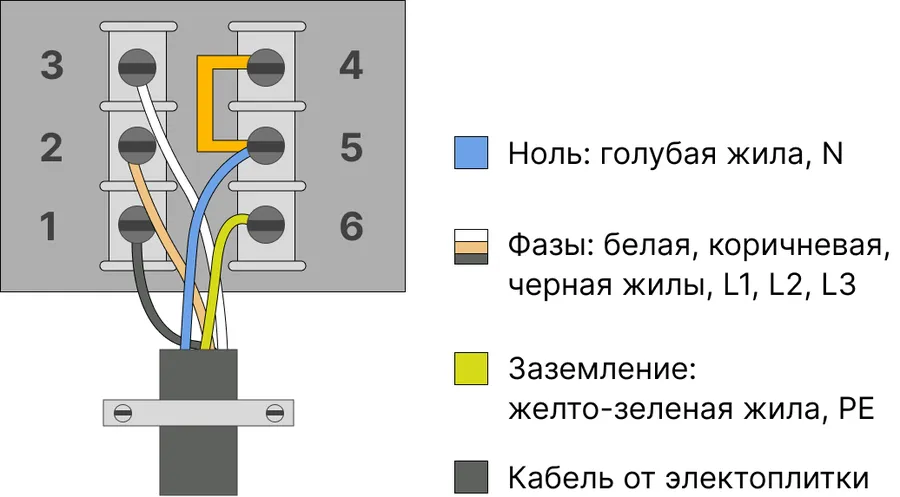

Схема подключения варочной панели к трехфазной сети
Заземление электроплиты
Заземление нужно делать обязательно. В многоквартирных домах общее заземление на всю квартиру делает застройщик. Узнать, проведены ли такие работы у вас, можно у самого застройщика или у электрика, который это проверит.
Заземление в квартире: зачем нужно и как сделать
Узнайте большеВ частном доме заземление должны сделать, когда прокладывают электропроводку. Собственнику лучше убедиться, что все работы выполнены, чтобы обеспечить себе безопасность.
Если вы никогда не работали с электрикой, то лучше доверить заземление специалисту.
Частые ошибки при подключении
Чтобы правильно подключить варочную панель к электросети, важно не допустить распространенных ошибок:
- Некачественное соединение проводов. Когда соединяете провода через клеммник, убедитесь, что жилы плотно прилегают к наконечнику, а винт туго затянут.
- Неправильное соединение проводов. Главное — не перепутать провода при подключении их к контактам.
Резюме
Варочная панель — один из мощных приборов в доме, поэтому при ее подключении обязательно нужно защитить проводку от перегрузок и коротких замыканий. Для этого устанавливают отдельный автомат или проводят силовой кабель.
Панели мощностью до 3,6 кВт уже идут с вилкой. А для подключения панелей мощностью от 3,6 кВт нужен клеммник или специальная силовая розетка с вилкой.
Важно не перепутать провода, особенно если подключение двух- или трехфазное. Определить тип сети в доме можно по количеству проводов в кабеле, идущем от стены: 3 провода — однофазная, 4 — двухфазная, 5 или 6 — трехфазная. Выяснить тип сети нужно перед покупкой варочной панели — мощность панели должна соответствовать сети.
В квартирах и частных домах обязательно должно быть заземление. Если его нет, то обратитесь к электрику, чтобы он это исправил.
