Как врезать ручку с замком в межкомнатную дверь

Для начала разметим, где у вас будет замок. Для этого при помощи рулетки отмерьте на двери высоту расположения ручки — чаще всего ее располагают на высоте 90 см от пола, но можно выше или ниже, как вам будет удобнее. Отметьте эту высоту карандашом.

Приложите к краю дверного полотна механизм замка, учитывая, что замок будет располагаться в одной плоскости с торцевой частью двери, т. е. будет утоплен в дверное полотно. На поверхности двери отметьте карандашом точку расположения круглого отверстия в замке — здесь будет расположена ручка, и именно здесь надо будет просверлить отверстие для ее крепления.

При помощи угольника проведите линию, соединяющую точку будущего отверстия под вашу ручку с краем дверного полотна. Для этого приложите угольник к дверному полотну так, чтобы одна линейка угольника совпала с краем дверного полотна. Прижмите угол к дверному полотну. Тогда вторая линейка угольника покажет ровную, строго горизонтальную линию — проведите ее карандашом и продолжите на торцевой части двери, чтобы там тоже была параллельная полу горизонтальная линия.

Теперь вам нужно просверлить отверстие под ручку. Наденьте на шуруповерт специальную насадку-коронку для высверливания круглых отверстий. Приставьте сверло в точку, которую вы отметили карандашом. Держите шуруповерт строго перпендикулярно дверному полотну, чтобы отверстие получилось ровным. Просверлите отверстие на глубину примерно 1–1,5 см. Будьте осторожны и не увлекайтесь, чтобы не просверлить дверь насквозь, потому что это надо будет сделать с другой стороны двери на следующем этапе.

Как только тонкое сверло показалось с другой стороны двери, прекратите сверлить. Теперь вставьте сверло в уже просверленное тонкое отверстие с другой стороны двери и высверлите круглое сквозное отверстие. У вас получилось ровное отверстие под ручку.

Теперь нужно просверлить отверстие для механизма замка. Вставлять его вы будете с торцевой стороны двери — так что работаем здесь. При помощи линейки найдите середину карандашной разметки в торцевой части дверного полотна — той горизонтальной линии на торце, которую вы прочертили от центра будущего отверстия под ручку. Если ширина двери, например, 2,8 см, то поставьте точку на отметке 1,4 см. Именно в этой точке и будете сверлить.

Вставьте в шуруповерт перьевое сверло диаметром 22 мм, приставьте сверло к отмеченной точке и просверлите отверстие в торцевой части двери, пока сверло не покажется в круглом сквозном отверстии двери. У вас должно получиться круглое отверстие — достаточно большое, чтобы туда поместился любой прямоугольный замок. Можете проверить — вставьте замок в полученное торцевое отверстие. Он должен войти туда полностью, чтобы внешняя планка замка была в одной плоскости с торцом двери и прилегала к нему достаточно плотно.

Теперь механизм замка нужно закрепить в двери. Но сначала вам придется просверлить отверстия под крепления. Если вы сразу начнете вкручивать саморезы, дверное полотно может треснуть. Для того чтобы сделать отверстия под крепления, замените перьевое сверло в шуруповерте, которым вы сверлили отверстие под замок, на сверло 2,5 мм. Приставьте это сверло к маленькому круглому отверстию под крепление самореза в верхней части замка (на планке). Просверлите дверь на глубину, равную длине саморезов, которые вы будете вкручивать. Сами саморезы должны быть в комплекте с замком — посмотрите, какой они длины. Теперь просверлите вторую дырку под второй саморез через отверстие в нижней части замка.

Теперь пора разметить на торце двери контур замка. Это нужно для того, чтобы потом сделать углубление в дверном полотне, точно подходящее под размер вашего замка. Сначала при помощи отвертки вкрутите саморезы в просверленные отверстия до конца, но не прилагая больших усилий: на этом этапе важно просто крепко зафиксировать замок, чтобы он не сошел с места во время работы. Возьмите канцелярский нож и аккуратно прорежьте верхнее экошпоновое покрытие двери по контуру замка. Так мы обозначили участок, на котором надо будет сделать углубление. Теперь выкрутите саморезы и извлеките механизм замка.

Теперь, когда вы срезали декоративное экошпоновое покрытие с торца двери, нужно сделать углубление для замка, чтобы он не выпирал из двери и ее можно было закрыть. Для этого по контуру, который вы прорезали канцелярским ножом, аккуратно проделайте прямоугольное углубление в торце двери. Сделать это проще всего стамеской. Углубитесь в торец на глубину примерно 0,2 мм. Этого обычно достаточно. Примерьте замок — поставьте его в прорезанное углубление так, чтобы металлическая планка замка была чуть утоплена в торце двери. Если вы все сделали правильно, то при взгляде на дверь сбоку вы увидите только язычок замка. Теперь можно закрепить замок. Для этого снова вкрутите саморезы, теперь уже до конца.

Пришла пора ставить ручку. Сейчас самое время определиться, с какой стороны вы хотите закрывать дверь — чтобы можно было запереться в комнате изнутри или закрыть комнату снаружи, например закрыть кладовку со стороны коридора. От этого зависит, с какой стороны двери будет расположена ручка с фиксатором, а с какой — без.

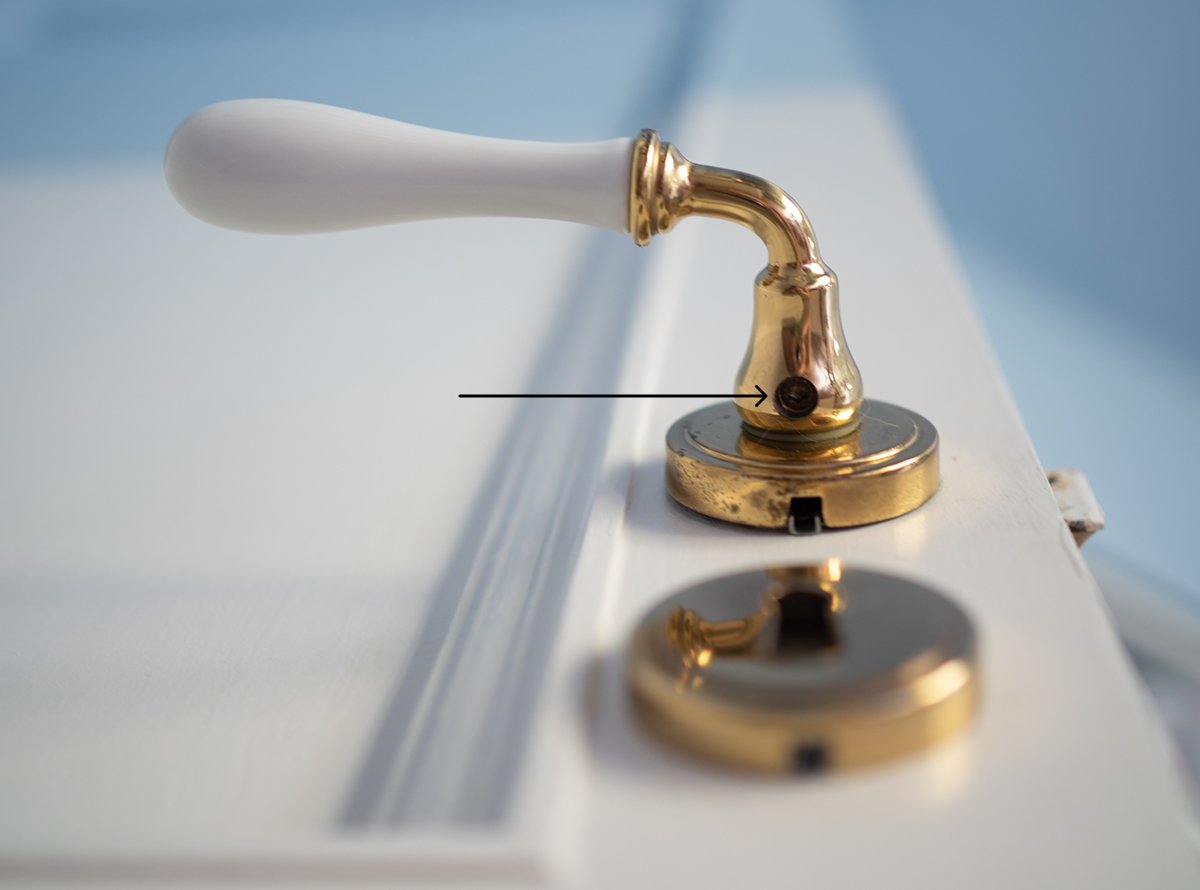

Возьмите ручку замка, зафиксируйте центральный стержень, который будет проходить через сквозное отверстие двери, при помощи специального шурупа, входящего в комплект крепежной фурнитуры.

Теперь вставьте этот центральный стержень с закрепленной ручкой в сквозное отверстие двери. Это будет ручка без фиксатора, поэтому вставьте ее в отверстие двери с той стороны, с которой вы не планируете закрывать дверь.

С обратной стороны двери, с которой вы будете запирать дверь, закрепите на стержне, выходящем из отверстия двери, «ответную» часть дверной ручки — с защелкой. С этой частью ручки все немного сложнее, поэтому ее нужно закреплять по частям. Сначала зафиксируйте на поверхности двери всю конструкцию ручки-защелки. Для этого плотно прижмите к дверному полотну с одной стороны ручку, а с другой — деталь, скрепляющую всю ручку и удерживающую ее на двери. Закрепите эту деталь двумя винтами, входящими в комплект ручки.

Теперь нужно поставить механизм защелки — то, что будет запирать вашу дверь. Для этого наденьте декоративную панель на деталь, которой вы скрепили конструкцию ручки. Тогда весь крепеж скроется под этой декоративной панелью. В отверстие в центре панели вставьте механизм защелки. Самое время проверить, работает ли фиксатор: при повороте защелки язычок замка должен фиксироваться — значит, ручка не будет опускаться.

Отлично. Теперь наденьте ручку на механизм защелки до характерного щелчка, означающего, что ручка крепко зафиксирована и никуда не денется.

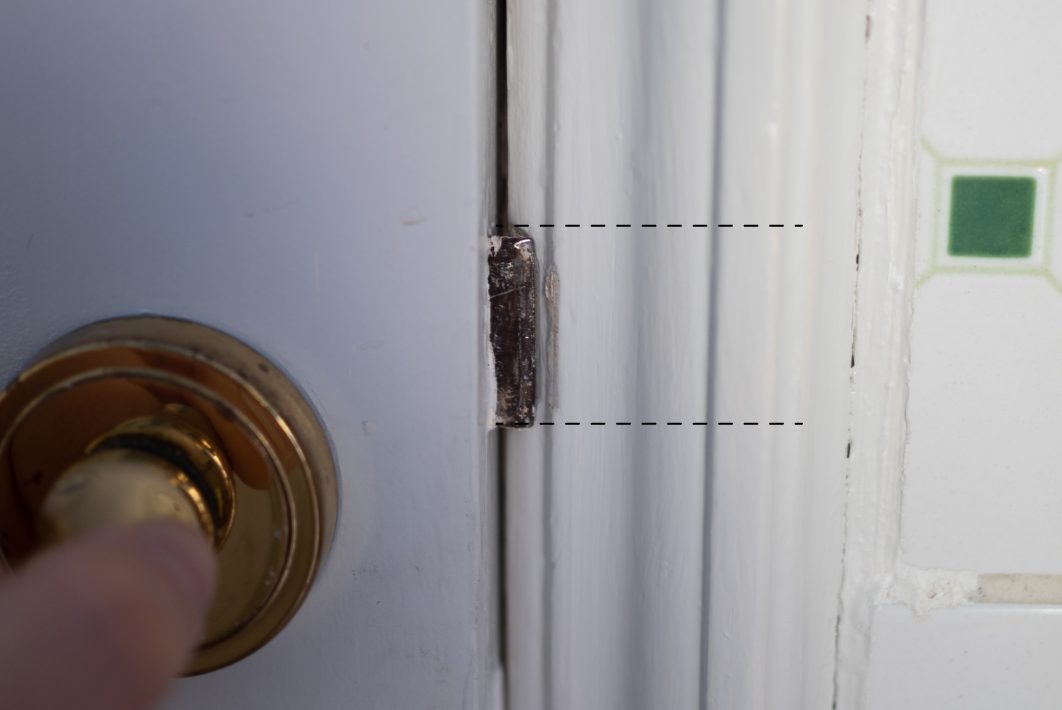

С дверью закончили. Теперь нужно сделать на дверной коробке «принимающую» часть язычка замка. Первое, что нужно сделать, — разметить место, куда он будет входить. Начнем с отметок по высоте. Для этого закройте дверь, но не до конца, а так, чтобы язычок замка на торце двери касался дверной коробки. На дверной коробке карандашом отметьте две точки соприкосновения язычка с коробкой — сверху язычка и снизу.

Теперь нужно отметить, где будет язычок относительно ширины дверной коробки. Для этого на торце двери измерьте точное до миллиметра расстояние от края торца до язычка справа и слева. Далее на дверной коробке, где вы отметили точки расположения язычка, карандашом по линейке отложите эти значения в миллиметрах — справа и слева от края дверной коробки до каждой точки. У вас получились точные «координаты» язычка замка. Именно здесь вам нужно будет сделать для него углубление.

Чтобы сделать углубление в дверной коробке для язычка замка, воспользуйтесь шуруповертом с перьевым сверлом. Сверлить нужно на глубину, равную длине этого язычка.

Теперь нужно поставить металлическую планку, которая входит в комплект замка. Она предназначена для того, чтобы оформить место, куда будет входить язычок в дверной коробке. Причем эта металлическая планка тоже не должна выпирать из дверной коробки, как и замок из торца двери. Так что дальше вы фактически повторите все этапы работы, которые проводили на торце.

Приложите металлическую планку к дверной коробке так, чтобы просверленное углубление располагалось точно под прямоугольным отверстием в планке. Обведите карандашом внешний контур планки. Канцелярским ножом вырежьте контур на поверхности двери строго по нарисованному карандашному контуру — нужно снять шпон с дверной коробки. Теперь стамеской проделайте углубление на 1–2 мм в поверхности дверной коробки, для того чтобы металлическая планка, которую вы установите на этом месте, оказалась в одной плоскости с дверной коробкой.

Углубление готово, так что осталось только закрепить металлическую планку. Вставьте ее в вырезанное углубление. При помощи шуруповерта с тонким сверлом (2,5 мм) просверлите сквозь маленькие круглые дырочки в планке отверстия для саморезов в дверной коробке. Вставьте саморезы из крепежного комплекта замка в получившиеся дыры. Осталось только закрутить их, чтобы зафиксировать планку на поверхности дверной коробки.

Закройте дверь, убедитесь, что механизм замка работает исправно. Все готово!
