Как подключать светодиодные ленты

autor
Никита Худяков
«ЭлектроТок»
руководитель команды
autor
Александр Воробьев
электрик

При помощи светодиодных лент делают основное и дополнительное освещение в комнате, зонируют пространство и добавляют интерьеру новые цветовые оттенки. Рассказываем, как подключить разные виды светодиодных лент и что для этого потребуется.

Источник: shutterstock.com

Общие правила подключения

При подключении светодиодной ленты соблюдайте те же правила, что и при монтаже любого другого электрооборудования:

  • работайте только при отключенном напряжении
  • не используйте провода с нарушенной изоляцией: разрезанной, перетертой или порванной
  • не подключайте к ленте блок питания с поврежденным корпусом
  • в схемах постоянного тока соблюдайте полярность при соединении выходов из блока питания и входов на ленте
  • в схемах переменного тока следите за правильным соединением проводов нуля, фазы и заземления

Что нужно для монтажа светодиодной ленты

Из материалов вам понадобятся сама светодиодная лента и блок питания. Для подключения светодиодной ленты к сети нужны провода — обычно используют двухжильный ШВВП-М 2 х 0,75 мм2. К проводу присоединяют вилку или используют уже собранный сетевой шнур: у него на одном конце вилка, а на другом — зачищенные и готовые к подключению провода.

Источник: shutterstock.com

Также потребуются инструменты:

Если вам не приходилось раньше паять, можно использовать коннекторы для светодиодных лент — в этом случае паяльный набор не нужен. Работать с коннекторами быстрее и проще поможет кримпер — инструмент, которым зачищают провода и обжимают наконечники.

Как крепить светодиодную ленту

Ленту можно закрепить несколькими способами. Проще всего наклеить ее на нужное место — раму зеркала, торец шкафа или полку. Перед монтажом поверхность нужно протереть от пыли, обезжирить и высушить. На самоклеящиеся светодиодные ленты уже нанесен клеевой слой, а остальные можно приклеить с помощью двустороннего скотча или суперклея.

Источник: shutterstock.com

Еще один способ крепления — на прозрачные клипсы. Можно использовать и плоские скобы для кабелей, но они выглядят не очень эстетично, поэтому подходят только для лент, расположенных не на виду.

Монтаж светодиодной ленты мощностью больше 9 Вт/м, которая дает очень яркий и резкий свет, делают внутри специальных алюминиевых профилей. Видимая часть профиля прозрачно-матовая, она прикрывает ленту и делает ее свет более мягким. А металлическая задняя часть рассеивает тепло от мощных светодиодов. Обычно профили выпускают самоклеящимися, но для большей надежности их приклеивают на жидкие гвозди.

Источник: shutterstock.com

Ленту внутрь профиля устанавливают так:

  • снимают верхнюю прозрачную часть профиля
  • приклеивают светодиодную ленту внутри металлической части профиля
  • надевают прозрачную часть обратно

Светодиодная лента, установленная в профиле. Источник: shutterctock.com

Как разрезать и соединить светодиодную ленту

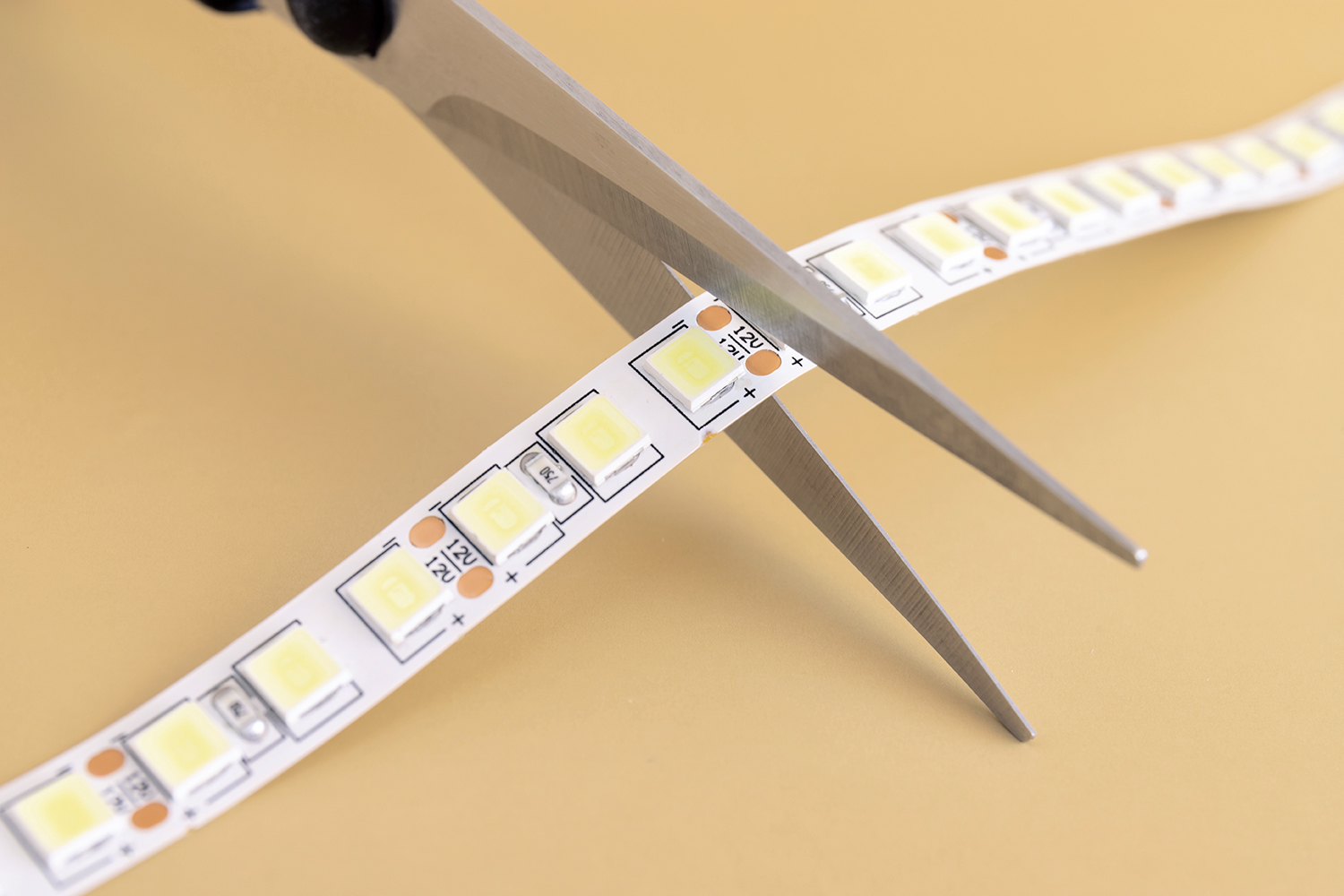

Ленту продают по метрам, поэтому при монтаже ее часто приходится укорачивать или наращивать до нужной длины. Чтобы укоротить светодиодную ленту, ее разрезают обычными ножницами. Но резать можно не в любом месте, а только по специальным линиям. Если таких отметок нет, разрезайте между контактами — так, чтобы они остались по обе стороны от разреза. Отрезанный край ленты, который вы не собираетесь никуда подключать, нужно закрыть заглушкой.

Чтобы нарастить ленту, можно припаять провода к контактам соединяемых частей — важно не перепутать при этом полярность. Однако проще использовать коннектор. Вставьте в него края лент с двух сторон и зажмите фиксаторами, а пластины внутри коннектора замкнут контакты.

Соединение светодиодных лент с помощью коннектора. Источник: shutterctock.com

Ленты и коннекторы бывают разной ширины. Нужно подбирать их так, чтобы размеры совпадали, иначе надежного соединения не получится. Если устанавливаете ленту в профиле, выбирайте коннектор, который поместится в профиль.

Как согнуть светодиодную ленту

Ленты выпускают на гибких подложках, которые можно сгибать как угодно. Но иногда этого недостаточно. Например, при оформлении зеркала по периметру светодиодной лентой на каждом углу ее нужно не только согнуть под 90 градусов, но еще и повернуть лицевой стороной наружу.

В таких случаях ленту разрезают на части и соединяют их в нужном положении на углах — припаивают контакты или используют угловые коннекторы.

Поворот светодиодной ленты при помощи пайки и углового коннектора

Как подключить светодиодную ленту к сети

Большинство светодиодных лент нельзя подключать напрямую к сети 220 В. Если так сделать, они сгорят. Чаще всего ленты работают от более низкого напряжения: 12 или 24 В. К сети их подключают через блок питания, который нужно покупать отдельно. При выборе блока обратите внимание на характеристики:

  • выходное напряжение блока должно совпадать с рабочим напряжением ленты
  • мощность блока должна быть выше, чем суммарная мощность ленты и подключенных к ней устройств (чаще всего таким устройством бывает контроллер)

Контроллер используют для управления режимами работы RGB-лент — они могут светиться разными цветами. Чтобы рассчитать необходимую мощность блока питания, узнайте мощность контроллера, к ней прибавьте мощность ленты и запас 10–25 % от полученной суммы. Округлите итоговое число в большую сторону. Производители указывают мощность ленты двумя способами: либо общую для всей ленты (этот показатель можно использовать как есть), либо в расчете на метр (тогда нужно умножить его на длину вашего отрезка ленты).

Контроллер. Источник: shutterstock.com

Блок питания подключают к ленте пайкой или коннекторами. Небольшую ленту для подсветки шкафа или зеркала можно подключить самостоятельно. Для более сложных задач — наружной подсветки дома, создания эффекта парящего потолка или устройства основного освещения при помощи светодиодов — лучше обратиться к специалисту.

Какое освещение нужно в коридоре и в прихожей

Узнайте больше

Схема подключения одноцветной светодиодной ленты с напряжением 12 или 24 В

Одноцветные ленты на 12 и 24 В подключают одинаково. Разница только в выборе блока питания под соответствующее напряжение.

Сначала нужно подсоединить к блоку питания шнур, который включают в розетку домашней электросети. На одном конце этого шнура должна быть вилка, на другом — зачищенные провода. Обычно проводов два: фаза и ноль. Но иногда бывает и третий — земля. На корпусе блока питания есть надпись IN — она обозначает место подключения сетевого шнура. Прикрутите зачищенные от изоляции провода к контактам. Соблюдать фазность в этом случае необязательно — главное, чтобы соединение было надежным, а провода не касались друг друга оголенными частями.

Схема подключения одноцветной светодиодной ленты

На блоке питания есть и другая надпись: OUT — это место для подключения светодиодной ленты. Рядом с надписью OUT стоят знаки + и –. Будьте внимательны: здесь соблюдать полярность подключения нужно обязательно! Плюс должен идти к плюсу, а минус – к минусу.

Схема подключения светодиодной ленты RGB

Последовательность работ в этом случае почти такая же, как и при подключении светодиодной ленты с диодами одного цвета. Единственное отличие в схеме подключения светодиодной ленты — наличие контроллера. Его устанавливают между выходными контактами блока питания и входными контактами ленты.

Подключите сетевой шнур к входу блока питания. Выход из блока соедините со входом контроллера, соблюдая полярность. На последнем шаге подключите ленту к выходу из контроллера — также с соблюдением полярности.

Схема подключения светодиодной ленты RGB

Схема подключения ленты 220 В

Бывают и светодиодные ленты на 220 В — для них блок питания не нужен. Вам потребуется сетевой шнур с адаптером. Он похож на обычный сетевой и внешне отличается от него только небольшим утолщением на проводе. Чаще всего сетевой шнур с адаптером идет в комплекте к ленте, но его можно купить и отдельно.

Схема подключения светодиодной ленты 220 В

Шнур с помощью специального коннектора присоединяют к светодиодной ленте, монтаж лент между собой делают похожими коннекторами. Важное отличие от лент на 12 и 24 В заключается в том, что при удлинении подсветки на несколько метров не нужно менять блок питания на более мощный, поскольку здесь этого блока просто нет.

Как сделать подсветку над рабочей зоной на кухне

На кухне используют несложные схемы подключения светодиодной ленты. Самый простой способ сделать подсветку — прикрепить ленту на 12 или 24 В с нижней стороны кухонного шкафчика или полки.

Источник: shutterstock.com

Влажность на кухне выше, чем в жилой комнате, поэтому выбирайте влагозащищенную светодиодную ленту. Ее можно монтировать без профиля: свет из-под шкафчика все равно не будет бить в глаза. Но чтобы защитить светодиоды от кухонного жира и брызг, берите ленту в силиконовой оболочке. Можно смонтировать светодиодную ленту и в профиле, который защитит ее от жира и влаги, а рассеиватель сделает свет мягким.

Монтируйте ленту с помощью прозрачных клипс или плоских скоб для кабеля: под шкафчиком этот крепеж не будет видно, и он более надежен, чем клей. Обратите внимание: блок питания нельзя размещать рядом с раковиной.

Как сделать подсветку на кухне

Узнайте больше

Как сделать подсветку в шкафчиках

Здесь достаточно обычной самоклеящейся ленты для сухих помещений с низким классом защиты от влаги IP20. Для такой подсветки используют самые распространенные виды лент: на 12 или 24 В. Блок питания, как правило, размещают наверху одного из шкафов. При ремонте лучше сразу сделать где-то поблизости розетку для подключения подсветки.

Источник: shutterstock.com

Подсветку в шкафу можно вывести на обычный настенный выключатель или на подвесной, как у ночника, — их ставят между розеткой и блоком питания. Но гораздо удобнее делать подключение светодиодной ленты на концевой выключатель. В этом случае ничего специально нажимать не надо, свет сам загорается при открывании и гаснет при закрывании шкафа.

Подсветка шкафчика с концевым выключателем. Источник: ohranivdome.net

Концевой выключатель монтируют между светодиодной лентой и блоком питания. Последовательность подключения при этом такая:

  • от розетки провода идут к блоку питания
  • дальше плюсовой провод идет к выключателю, а минусовой — напрямую к ленте
  • в концевом выключателе всего два разъема, провод от блока питания входит в один из них, а из другого выходит провод на плюсовой контакт ленты

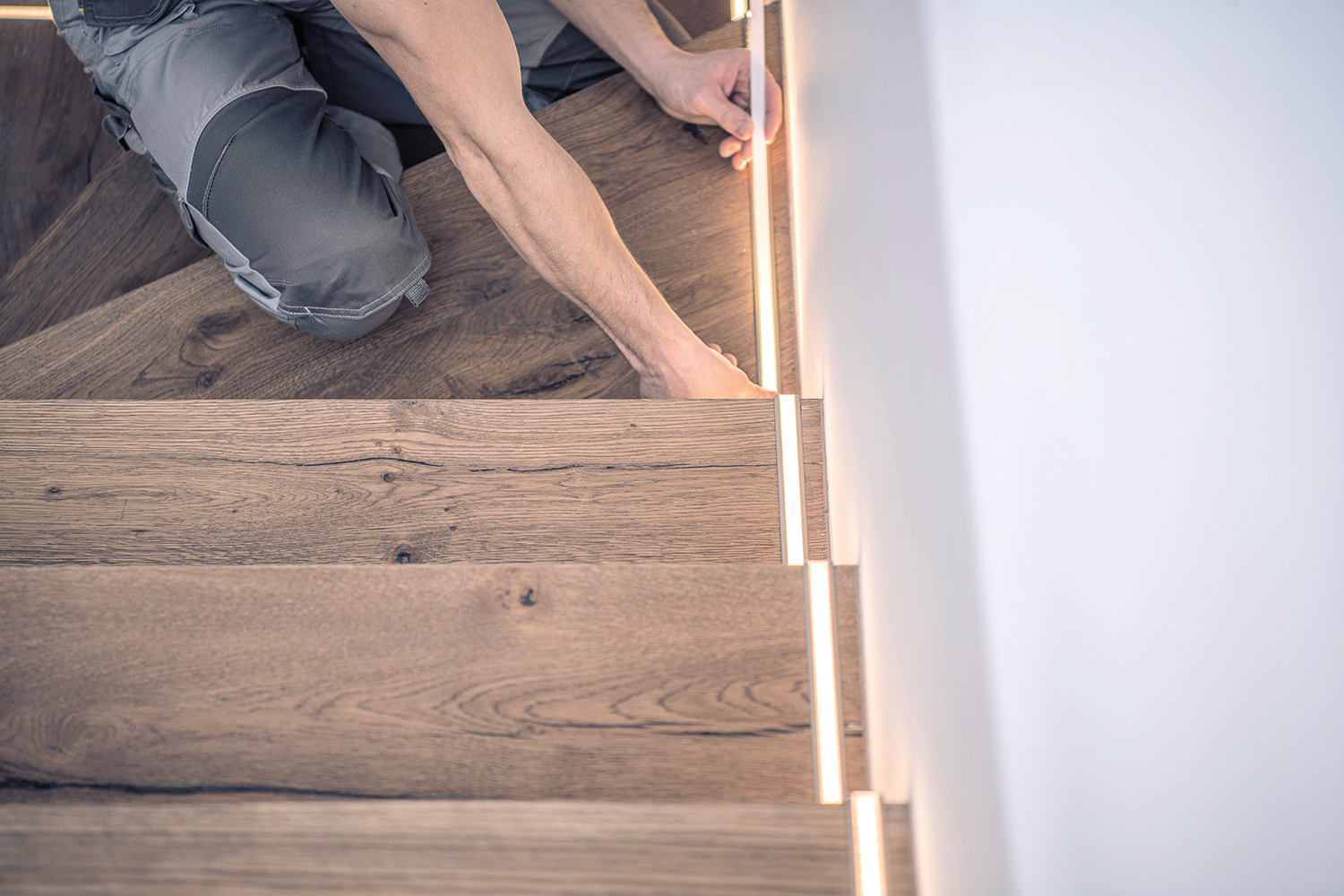

Как сделать подсветку лестницы

В этом случае ленту монтируют внутри профиля с рассеивателем. Профиль защищает светодиоды от пыли и случайных ударов, а рассеиватель делает свет мягким. Когда вы идете по лестнице ночью без включения основного освещения, важно, чтобы подсветка не била в глаза.

Источник: shutterstock.com

Подсветку лестницы обычно делают из наиболее распространенных светодиодных лент — на 12 или 24 В. Выбирайте ленту и блок питания с высокой степенью защиты от пыли и влаги — не ниже IP44. Для блока нужно предусмотреть безопасное место установки: там, где его не заденут ногой. Мощность ленты будет зависеть от ее длины, которая, в свою очередь, определяется размерами лестницы.

Резюме

Своими руками делают разные виды подсветки светодиодной лентой: установка освещения в шкафу или на кухне не требует особых навыков. Чтобы облегчить процесс, ленту можно не паять, а собирать с помощью коннекторов. Важно помнить о правилах безопасности при работе с электричеством, а для подключения светодиодной ленты в больших и сложных схемах освещения или на улице лучше пригласить специалиста.
