Устанавливаем проходной выключатель

autor
Александр Воробьев
прирожденный электрик

Мы привыкли включать и выключать светильник при помощи одного выключателя. Это удобно, если помещение небольшое. Но в домах с длинным коридором или высокой лестницей уместнее будет установить проходной выключатель, чтобы можно было включать свет в начале пути и выключать — в конце. Что такое проходной выключатель, как правильно его установить и при чем здесь экономия? Разбираемся вместе с электриком Александром Воробьевым и специалистом по электрике СТД «Петрович» Георгием Ерахтиным.

Устанавливаем проходной выключатель

Что такое проходной выключатель

Проходной выключатель (он же переключатель) — это устройство, при помощи которого можно управлять одним светильником. Вы можете установить его в двух или нескольких местах одного помещения: в противоположных концах коридора, у основания и на вершине лестницы и даже в спальне. Включить свет у двери и выключить, уже лежа в кровати, — очень удобно.

Чем хорош проходной выключатель

  • Удобно: включили свет — прошли до конца пути — выключили. Нет лишних движений.
  • Экономно: свет горит ровно столько, сколько вам нужно, чтобы дойти до второго переключателя.
  • Безопасно: не приходится двигаться на ощупь, чтобы включить или выключить свет.

Есть один нюанс

Основной недостаток такого переключателя в том, что для его установки необходимо штрабить стены для укладки кабелей. То есть в готовом ремонте без шума и пыли заменить обычный выключатель на проходной не получится. Поэтому в идеале манипуляции с такими переключателями нужно планировать заранее — перед проведением большого ремонта в квартире или доме либо во время строительства коттеджа.

Единственный вариант заменить обычный выключатель на проходной с минимальными разрушениями — проложить кабели для переключателей во внешних кабель-каналах, металлических трубах либо в гофрированном рукаве поверх отделки. Этот способ подходит далеко не всем. Поэтому мы рекомендуем перед началом работы посоветоваться с дизайнером: он подскажет, как вписать в интерьер выступающие из стены каналы с кабелями.

Сколько переключателей нужно

Есть переключатели, которые созданы для управления светом из двух, трех и более точек. Сколько их ставить — зависит от вашего желания и особенностей помещения.

Но чаще всего для управления одним светильником бывает достаточно двух точек: в начале и в конце пути, поэтому самый распространенный выключатель — двухточечный.

Георгий Ерахтин

При помощи проходных выключателей вы сможете управлять освещением, как вам удобно. Конечно, лучше спланировать их установку на стадии проектирования. Но даже если у вас уже проложена электрика, то при небольших вмешательствах в существующую разводку подключить проходной выключатель можно.

Схема подключения проходного переключателя проста. Вы сможете установить его самостоятельно — при условии, что у вас есть навыки работы с электропроводкой.

Правила безопасности

Свернуть
  1. Работайте только днем при достаточном количестве естественного света. Если темно, возьмите налобный фонарик — вам не придется его держать и руки будут свободны.
  2. Позаботьтесь о себе — наденьте электрозащитные перчатки и используйте инструменты с прорезиненными рукоятками.
  3. Перед тем как начать работу с проводкой, отключите питание на электрощитке и убедитесь, что оно отключилось. Для этого возьмите отвертку-детектор и коснитесь одного из проводов в щитке. Красная лампочка индикатора и звуковой сигнал будут означать, что питание еще не отключено. Если так произошло — без электрика дальше не продолжайте.
  4. Помните, что синий провод — это, как правило, ноль, белый или коричневый — фаза, желто-зеленый — заземление. Соединять их нужно строго по цветам, иначе произойдет короткое замыкание. Но если предыдущий электрик подошел к работе безответственно, цвета оплеток могут не совпадать. Поэтому, прежде чем что-то соединять, при помощи отвертки-детектора убедитесь, что синий провод — это действительно ноль, а белый (или коричневый) — это фаза.

Какие инструменты и материалы понадобятся

Инструменты

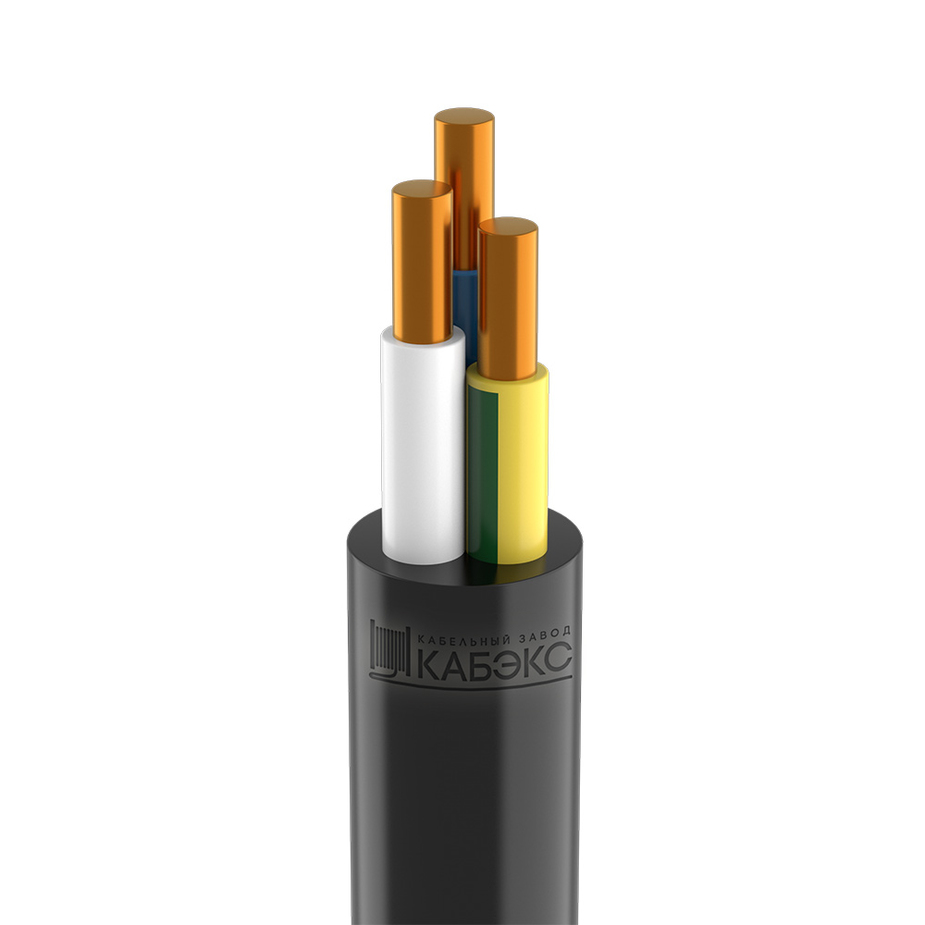

Материалы

Как подключить проходной выключатель

Делаем разметку на стене

Определите положение будущих проходных выключателей и светильника, отметьте их карандашом на стене. Пока выбирайте такие места, какие вам кажутся удобными.

Ищем распределительную коробку

Чтобы подключить переключатели и светильник к электросети, вам потребуются провода из скрытой в стене распределительной коробки. Вы найдете ее при помощи отвертки-детектора (в домах с монолитными стенами — при помощи детектора скрытой проводки).

Как работает отвертка-детектор

Свернуть

Отвертка-детектор работает только при включенном электричестве. У нее есть три режима работы:

  • off — включение/выключение прибора, цифра 0 (или буква О)
  • low — режим низкой чувствительности, буква L
  • high — режим высокой чувствительности, буква H

Режимы переключают ползунком-переключателем на корпусе.

В режиме О отвертка-детектор работает как обычный тестер: если ею тронуть оголенный фазный провод под напряжением, она издаст резкий звук. Если тронуть нулевой провод — слабый звук.

В режиме L можно определить назначение провода без снятия изоляции — достаточно прикоснуться рабочим концом отвертки к оплетке кабеля. Если звук сильный, то это фаза.

Для поиска проводов, которые заложены в стену, нужно перевести отвертку в режим H. Прижмите детектор к стене и ведите по ней. Как только прибор окажется над местом, где проходит кабель, раздастся громкий звук. Вам нужно отметить эту точку карандашом.

Включите на детекторе режим высокой чувствительности, приложите его к верхушке ближайшей рабочей розетки и медленно ведите вверх до тех пор, пока будет сохраняться звуковой сигнал. Как только он пропадет, остановите движение и постучите по стене пальцами — вы услышите звонкий пластиковый звук. Это и есть распределительная коробка.

Обратите внимание: распредкоробка может находиться над розеткой с другой стороны стены, то есть в соседней комнате.

Ищем линию для подключения

В распредкоробке вы увидите пучки проводов, как правило, белого, синего и желто-зеленого цвета с соединительными зажимами на концах. Чтобы найти среди них нужные вам провода, отключите в щитке автомат, который управляет светом, и поднесите отвертку-детектор к каждому. Выберите те, возле которых отвертка не будет издавать звуковой сигнал. Отметьте их флажками из изоленты, флажки подпишите: синий провод — ноль, белый — фаза. Желто-зеленый провод проверять не надо — это земля.

Если вы не знаете, какой именно автомат управляет светом, позовите помощника. По вашей команде он будет отключать автоматы один за другим, а вы — искать «молчащие» провода отверткой-детектором.

Чертим схему подключения

На стене карандашом начертите линии, соединяющие точки электросети:

  • распредкоробку и светильник — по этой линии будем прокладывать ноль (N) и землю (G) (синяя и желто-зеленая линии на схеме ниже)
  • распредкоробку и первый переключатель — здесь пойдет фазовый провод — L (коричневая линия на схеме)
  • первый и второй переключатели — тоже для фазы (красные линии на схеме, L1 и L2)
  • второй переключатель и светильник — по этой линии также будем тянуть фазу (на схеме обозначена коричневым, L)

Схема проходного выключателя на две точки.

Ищем заложенные в стену кабели

При помощи отвертки-детектора определите положение уже заложенных в стену кабелей, чтобы не повредить их при штраблении. Для этого включите на отвертке режим высокой чувствительности и проведите ею по намеченным линиям.

Если линия пересечется с кабелем в стене, отвертка издаст звуковой и световой сигнал. Отметьте это место карандашом — здесь штрабить нельзя! В этом случае линию для переключателя нужно будет проложить через ближайшую распределительную коробку. О том, как это сделать, расскажем ниже.

Как я протянул кабель в квартире, почти не штрабя стены

Узнайте больше

Делаем штробы

Если линия не пересекается со скрытыми кабелями, проштрабите стены по разметке и подготовьте глухие отверстия (выемки) под подрозетники для переключателей. Чтобы установить дюбель-хомуты для кабеля, перфоратором просверлите отверстия в штрабах с шагом в 30–40 сантиметров. Установите подрозетники.

В непрорезанных участках (возле распредкоробки, в углах стен) сделайте штрабы вручную — при помощи молотка и зубила по бетону.

Укладываем кабель

Уложите кабель в штрабы так, чтобы снаружи штраб остались свободно свисающие концы длиной 10–20 см — это облегчит подключение приборов.

Чтобы подключить кабель к распределительной коробке, найдите в распредкоробке провод, который вы маркировали флажком. Снимите с него соединительный зажим и выпрямите проводки. Зачистите конец кабеля, который будете подключать, добавьте его к выпрямленным проводкам и соедините их между собой при помощи клеммы или кабельной гильзы и сверху наденьте соединительный зажим.

Эти неоднозначные скрутки. Как правильно соединять провода

Узнайте больше

Соединяем распредкоробку со светильником

Если у вашего светильника всего два провода для подключения, то возьмите из распредкоробки только нулевой провод и соедините его с любым из них.

Если проводов три, то один из них предназначен строго для заземления. Он помечен специальным значком, и к нему категорически нельзя подключать фазу или ноль! В этом случае провод заземления из распредкоробки вы подключаете к проводу, маркированному «землей», а нулевой — к любому из оставшихся.

Маркер ввода заземления

Соединяем распредкоробку с первым переключателем

Найдите на корпусе самого выключателя вход с маркировкой L и подключите к нему фазный провод из распределительной коробки.

Соединяем переключатели между собой

На коробках переключателей найдите обозначения L1 и L2. Выходы с маркировкой L1 соедините жилой одного цвета, а с маркировкой L2 — жилой другого цвета (красные линии на схеме подключения выше).

Соединяем второй переключатель со светильником

Найдите на коробке второго переключателя выход L, соедините его с оставшимся свободным проводом светильника (коричневая линия на схеме).

Проверяем работу схемы

Закрепите кабели в штрабах дюбель-хомутами и убедитесь, что провода надежно держатся в коннекторах переключателей и светильника. Включите автомат и проверьте работоспособность схемы.

У вас все получилось. Поздравляем! Вам осталось лишь заштукатурить штрабы.

А вам приходилось подключать проходной выключатель? Расскажите в комментариях ниже, как все прошло?
