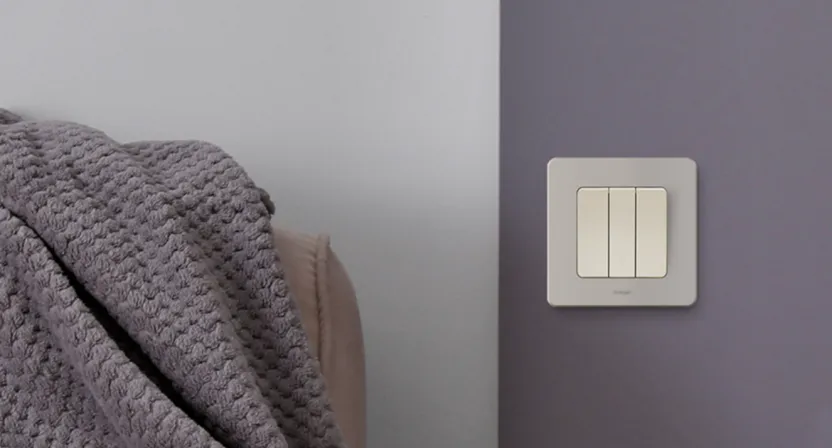

При помощи трехклавишного выключателя можно управлять сразу тремя светильниками, так что вам не придется делать отдельный выключатель для каждого источника света. Расскажем, чем отличается установка трехклавишного выключателя.
Источник: shutterstock.com
Как устроен трехклавишный выключатель
Принцип работы у всех выключателей одинаковый: их монтируют в разрыв электрической цепи, и они замыкают или размыкают ее при нажатии клавиши. Трехклавишный выключатель отличается от одно- и двухклавишных только количеством проводов.

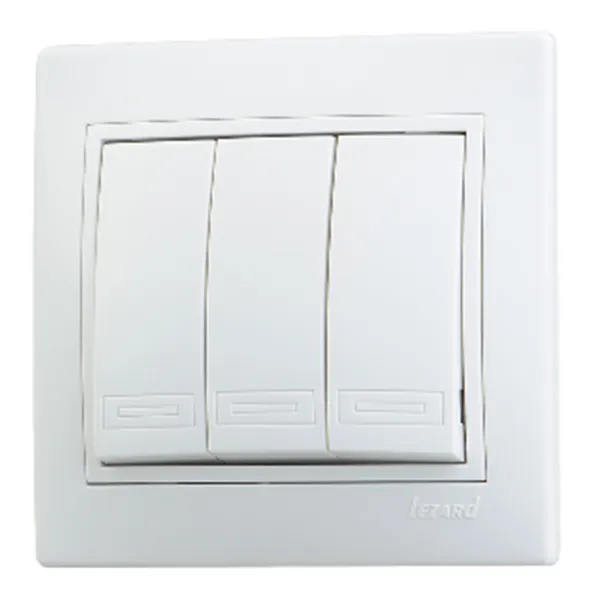

На конкретном примере рассмотрим, как устроен трехклавишный выключатель. Если выбранная вами модель чуть отличается — суть от этого не меняется.
Тыльная сторона выключателя. Источник: petrovich.ru
На корпусе выключателя есть клеммы для проводов, которые пронумерованы цифрами от 1 до 6. Согласно схеме (приведем ее ниже), к выключателю присоединяют 4 провода:
- К клемме 6 присоединяют фазный провод L, который идет от распределительного щитка напрямую или через распределительную коробку — в зависимости от того, как у вас проложены провода. Определить, что провод фазный, можно по коричневому, черному или серому цвету изоляции. Но лучше это сделать индикаторной отверткой: при контакте с фазным проводом индикатор на ней загорается.
- К клеммам 1, 2 и 3 присоединяют фазные провода, которые идут от выключателя к светильникам (напрямую или через распределительную коробку).
Нулевой провод (с изоляцией синего или голубого цвета), который идет от распределительного щитка, соединяется в распределительной коробке со всеми нулевыми проводами от светильников. То есть при подключении светильников или других устройств часть проводов соединяют в выключателе, а часть — в распределительной коробке.
Схема подключения трехклавишного выключателя
При нажатии на клавишу контакты внутри выключателя замыкаются, ток от общей клеммы L начинает поступать на клемму светильника, и он зажигается.
Какой подрозетник выбрать
Для трехклавишного выключателя подходит любой стандартный подрозетник. Для более удобного монтажа лучше использовать подрозетник с увеличенной глубиной, чтобы проводам в нем не было тесно.
Что нужно для подключения
Чтобы подключить трехклавишный выключатель, вам понадобится:
В каком порядке подключать
Чтобы подключить трехклавишный выключатель:
- Отключите напряжение в распределительном щитке.
- Фазный провод от распределительного щитка подключите к общей клемме. Обычно она расположена на выключателе снизу.
- Провода от светильников подключите к трем оставшимся клеммам.
- Установите выключатель в подрозетник или закрепите на стене.
- Поставьте декоративную панель выключателя вместе с клавишами.
- Включите автомат в распределительном щитке и проверьте работу светильников.
Как заменить трехклавишный выключатель двухклавишным и наоборот

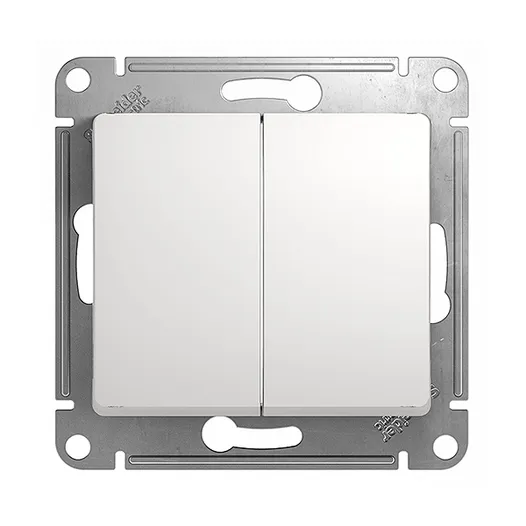

Если трехклавишный выключатель сломался, а нового у вас нет, вы можете временно поставить двухклавишный, но к одной из клавиш подключить два светильника. Можно также поставить вместо одного трехклавишного выключателя одноклавишный и двухклавишный, но для этого придется добавлять подрозетник.
Как подключить двухклавишный выключатель
Узнайте большеТрехклавишным выключателем, наоборот, можно заменить двухклавишный. Обычно так делают при увеличении количества светильников. Для этого придется проложить дополнительный провод — от выключателя к люстре или третьему светильнику. Если проводка скрытая, нужно будет штрабить стену. Будьте осторожны при штраблении, чтобы не повредить уже имеющуюся проводку. Найти ее в стене поможет специальный детектор.
Как найти проводку в стене под штукатуркой
Узнайте большеСделайте разметку, по которой будете штрабить стену. Для этого карандашом наметьте линию, вдоль которой собираетесь прокладывать провод:
- сначала она должна идти от места установки выключателя вертикально вверх
- не доходя 10 см до потолка, поверните на 90 градусов и ведите линию горизонтально вдоль потолка
- снова поверните на 90 градусов и спуститесь по стене вниз к настенному светильнику или поднимитесь вверх к потолочному светильнику
Направление прокладки кабеля
По линии разметки штраборезом (инструмент можно взять в аренду) сделайте штрабу, уложите в нее провод, замажьте штрабу штукатуркой и установите выключатель.
Где можно ошибиться
Если при включении клавиш горит только один светильник, значит, при монтаже вы перепутали контакты. Чтобы это исправить:
- Выключите клавишами светильники.
- С помощью индикаторной отвертки найдите провод, который находится под напряжением. Для этого приложите отвертку к оголенному проводу — индикатор должен загореться. Пометьте его (например, маркером на изоляции) или запомните.
- Отключите автомат в распределительном щитке.
- Подключите помеченный провод к общему контакту выключателя — обычно он обозначен буквой L.
- Включите в щитке автомат и проверьте работу выключателя.
