Если вы фиксируете тяжелую конструкцию к потолку или стенам, лучше выбрать крепление надежнее, чем дюбель. Для таких целей подойдет анкер. Разберем, что это такое, какие бывают анкерные болты и в чем их разница. А также подскажем, какой вид выбрать в разных случаях.

Что такое анкер в строительстве

Анкер — это крепежный элемент, который применяют для прочной фиксации какой-либо конструкции к поверхности. Надежность и десятки видов позволяют использовать такие держатели с самыми разнообразными материалами не только в быту, но и на производстве.

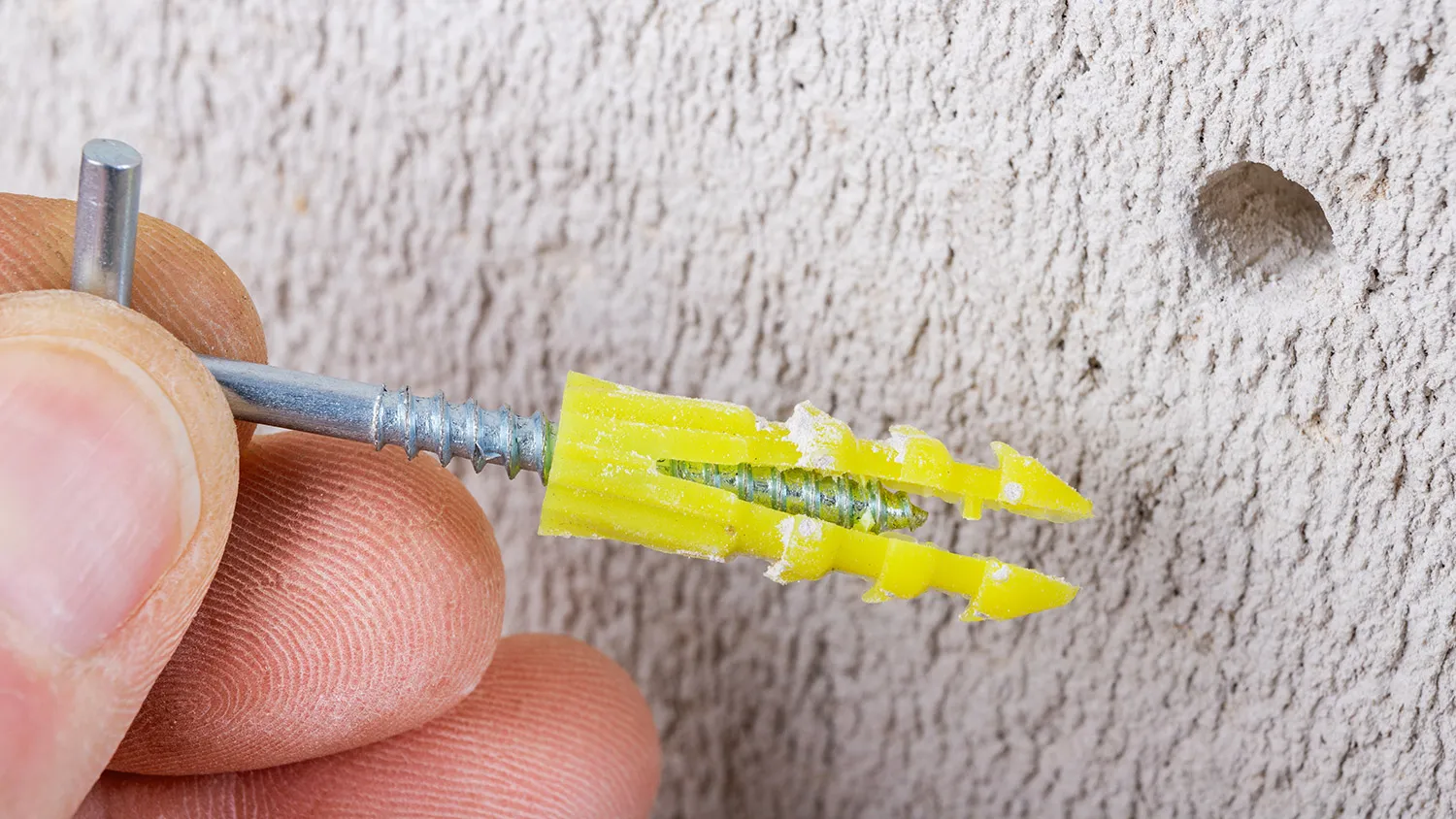

При выборе крепежа важно понимать различие между дюбелями и анкерами. В таблице приведено их сравнение по основным характеристикам:

Анкеры берут там, где дюбели не справятся с нагрузкой. В большинстве случаев их выбирают при работах с плотными основаниями. Но некоторые виды подходят для крепления тяжелых конструкций и к пористым базам.

Анкеры применяют при монтаже:

• подвесных потолков, люстр, светильников, полок, кронштейнов
• инженерных систем — трубопроводов, вентиляции, электрических кабелей, распределительных щитов
• фасадов, оконных и дверных рам
• строительных элементов — балок, колонн, каркасов, фундаментов
• мостов, дорожных ограждений, светофоров, знаков
• систем отопления, водоснабжения, кондиционирования, пожарной безопасности
• мебели, шкафов, стеллажей, бытовой и промышленной техники
• спортивных сооружений, детских площадок, турников
• навесов, кровли, антенн, мачт, солнечных панелей, ветрогенераторов
• рекламных конструкций, баннеров
• лестниц, перил, решеток, ограждений

Некоторые виды анкеров при необходимости демонтируют или меняют без повреждения основания. Это удобно при ремонте, перестановке мебели, временном креплении.

Как работает анкер

Название происходит от немецкого слова anker — якорь. Оно отражает принцип работы анкера: как якорь цепляется за морское дно и удерживает судно, так и изделие застревает в основании и не сдвигается.

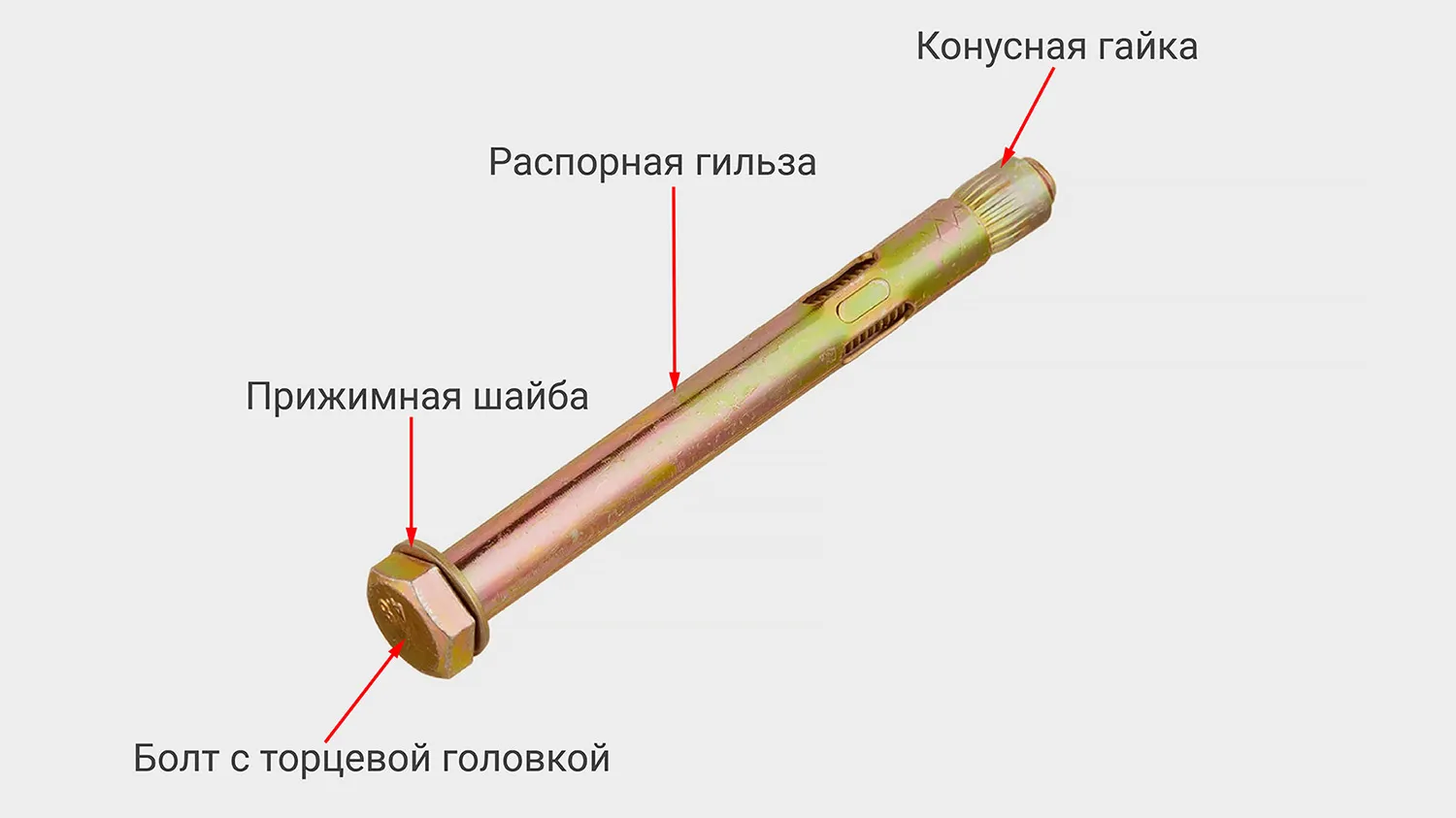

Анкеры делят на механические и химические. Вариантов первого типа много, но в целом их устройство схоже:

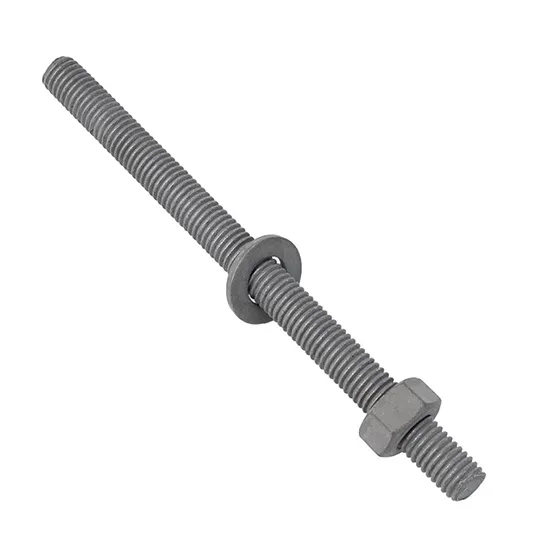

• основа — забивной гвоздь, шпилька с метрической резьбой или болт
• фиксирующий элемент — торцевая головка у болта, гайка с прижимной шайбой у шпильки, шляпка у гвоздя — плоская или специального назначения, например с кольцом или ушком
• разжимной (распорный) элемент — муфта, втулка, гильза
• расклинивающая часть — съемная конусная гайка, утолщение/клин на конце шпильки или гвоздя

Вот несколько вариантов сочетания перечисленных деталей:

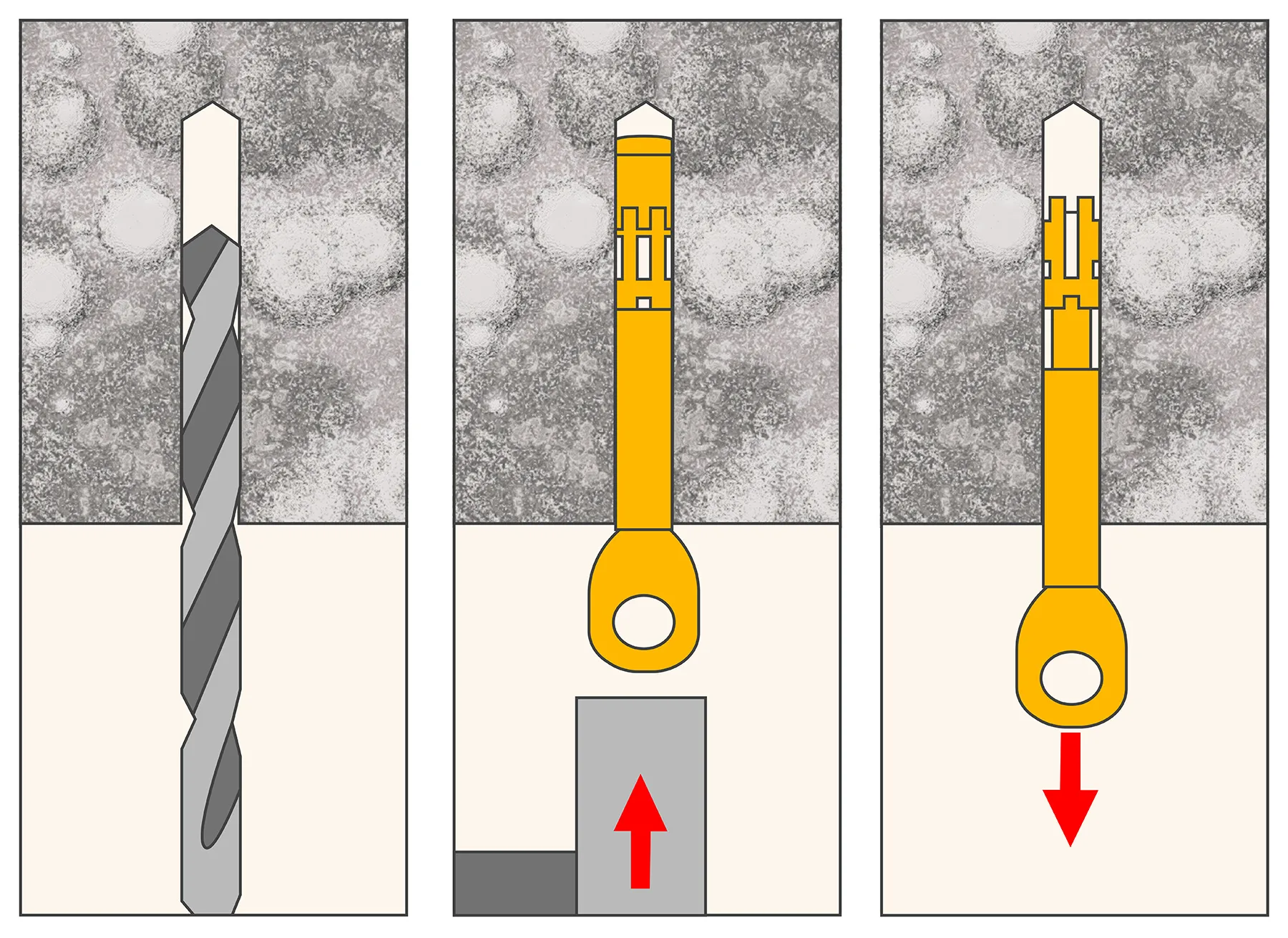

Механические анкеры работают благодаря расширению в стене. Для этого их вставляют в предварительно просверленное и очищенное отверстие, а потом вкручивают или забивают. В процессе втулка, гильза или муфта изделия распираются, что создает прочное анкерное соединение благодаря трению и давлению.

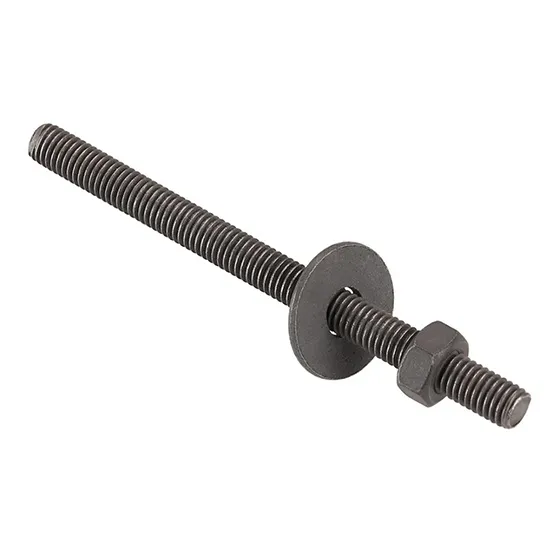

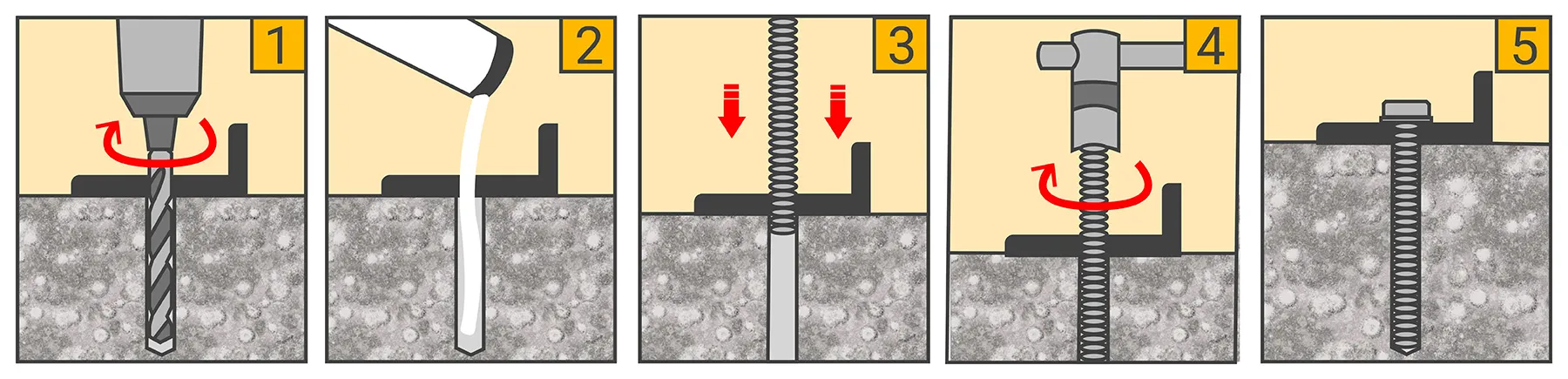

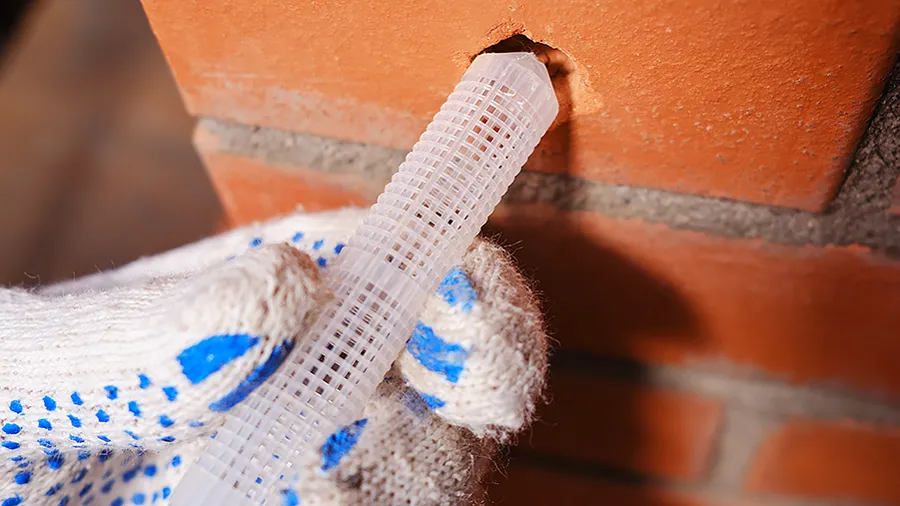

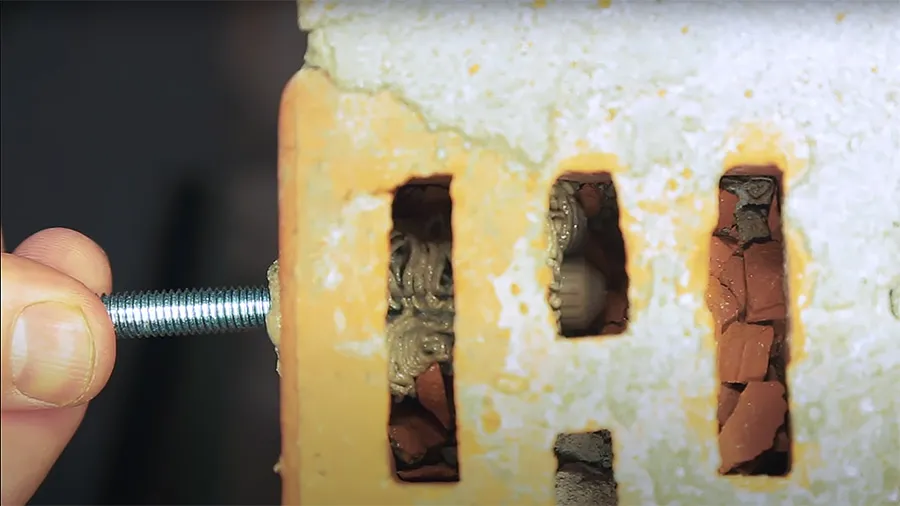

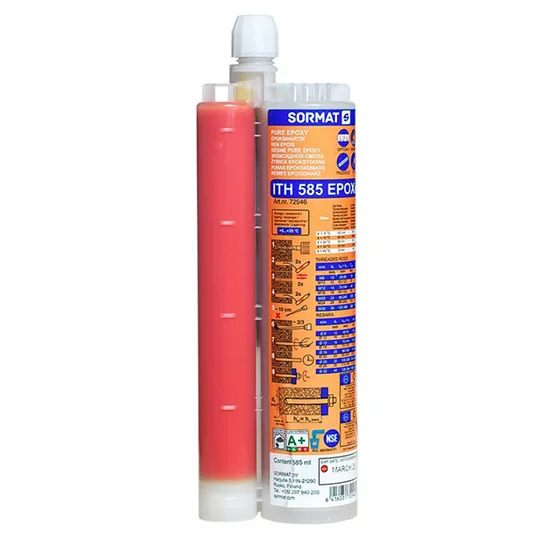

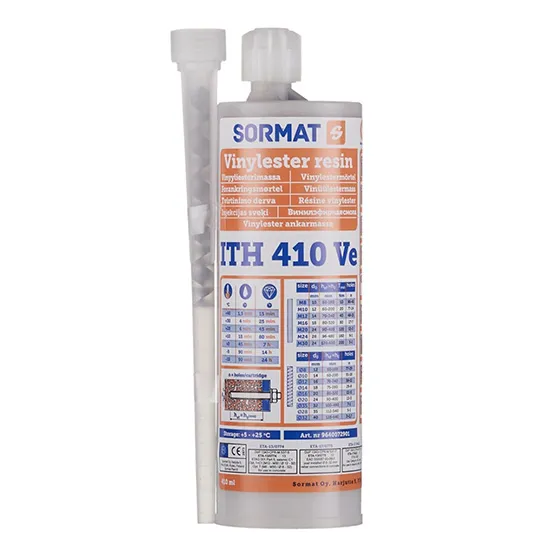

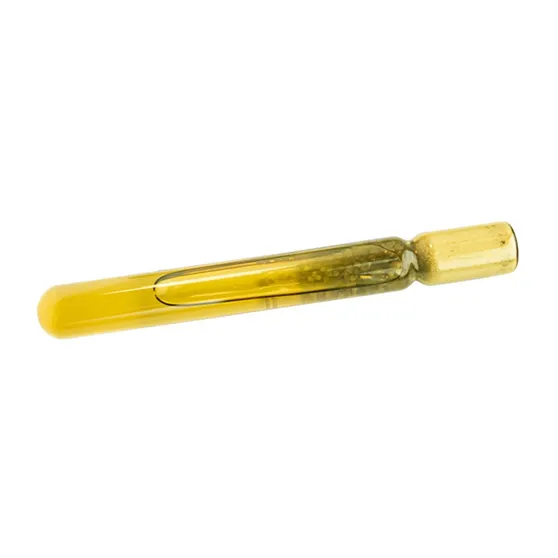

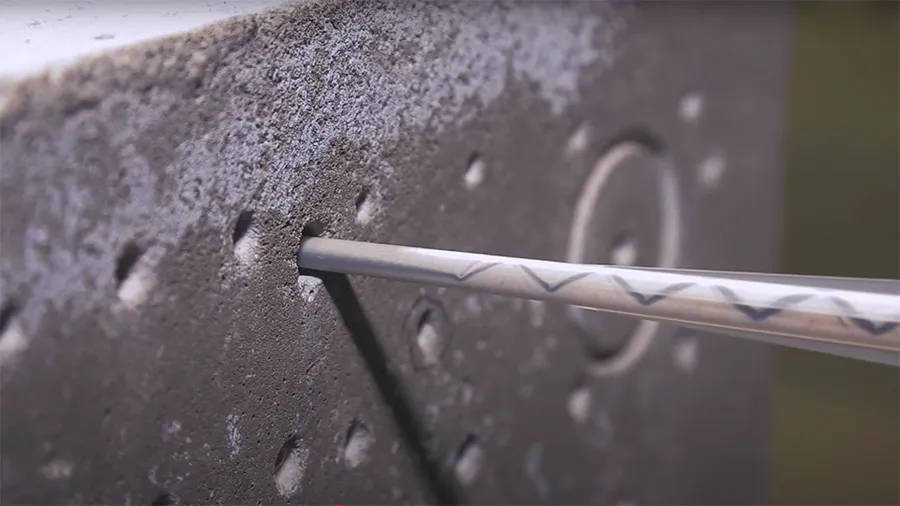

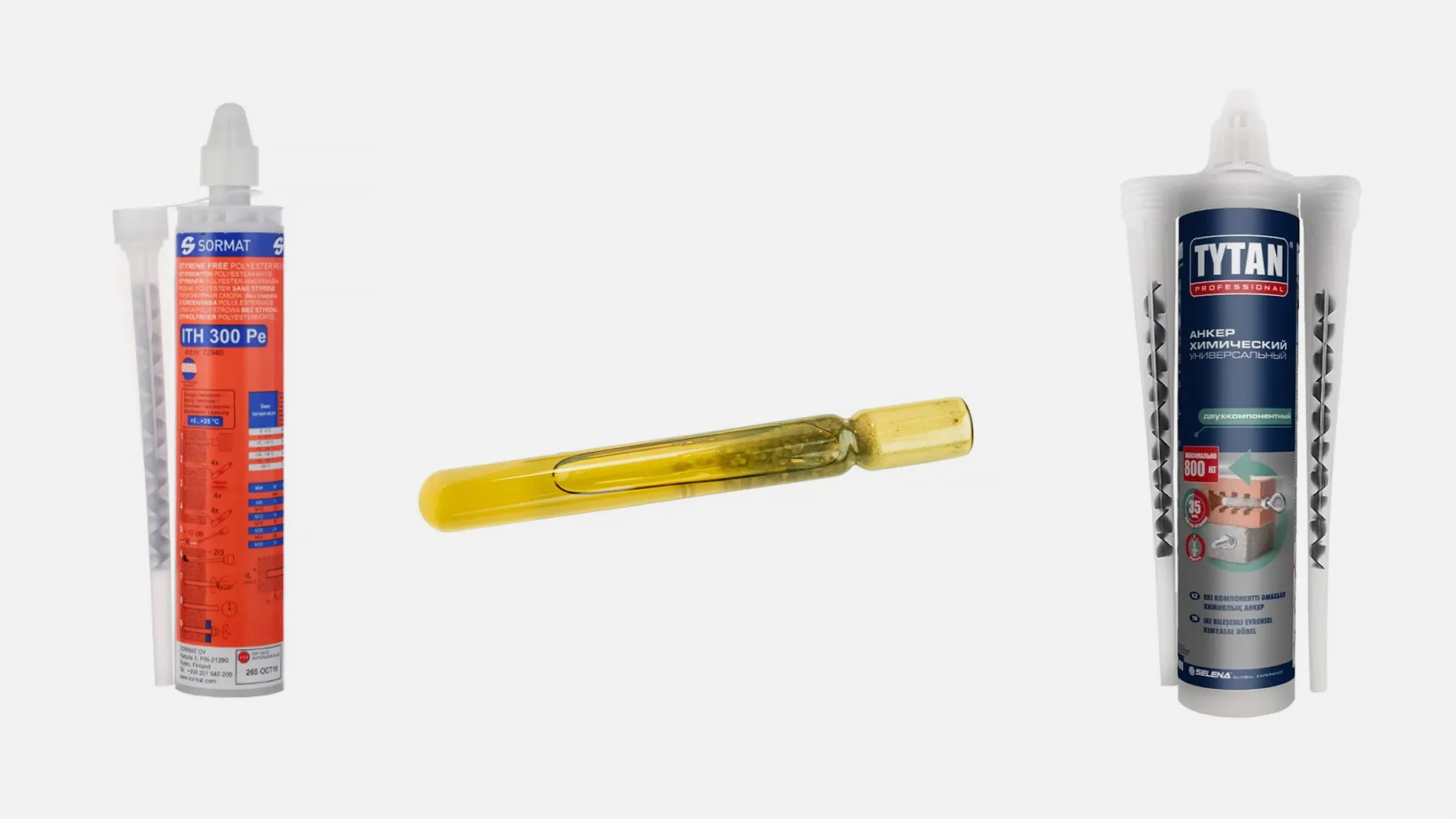

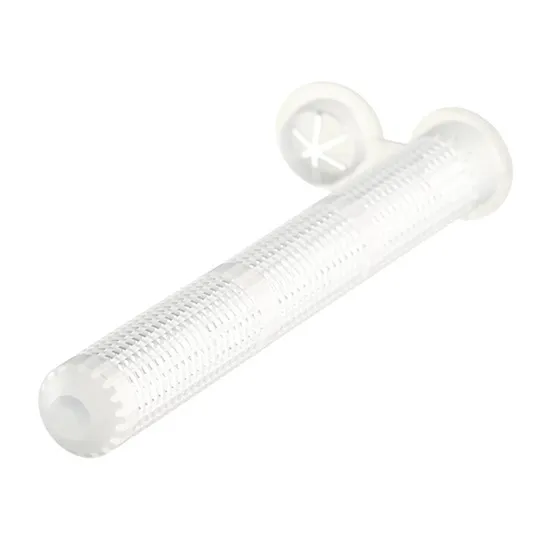

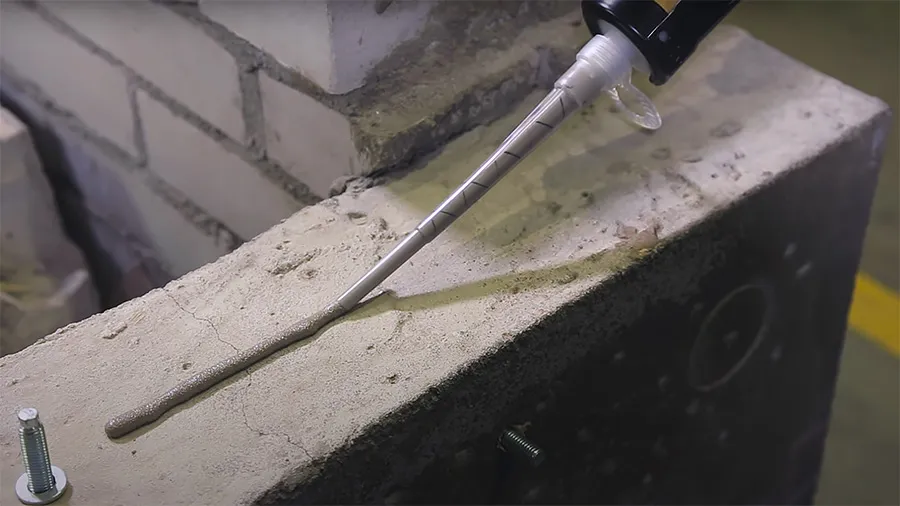

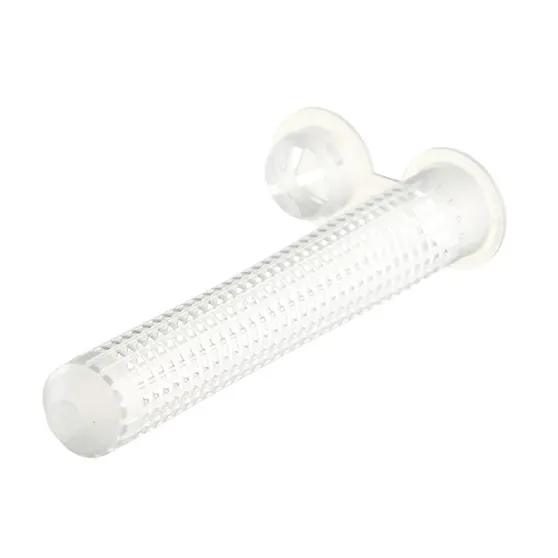

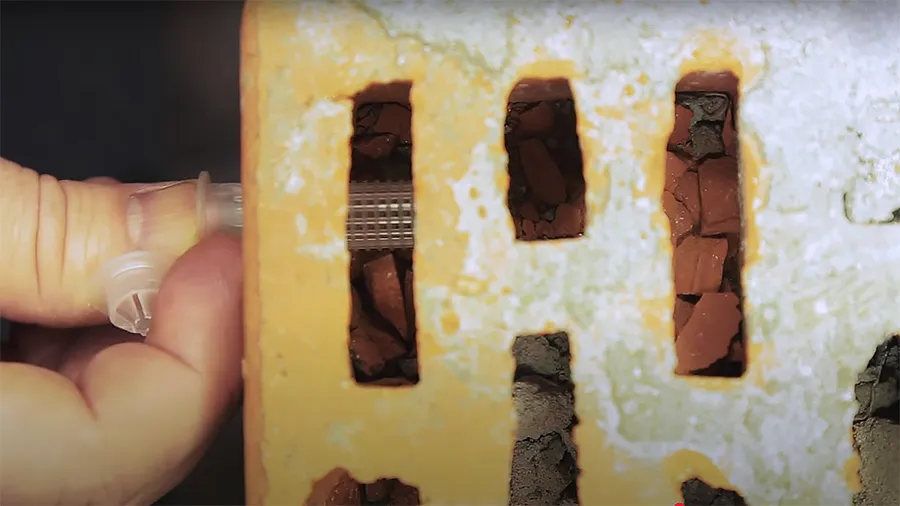

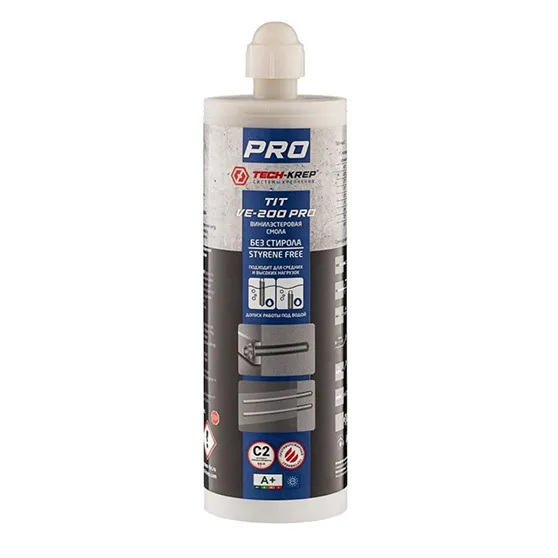

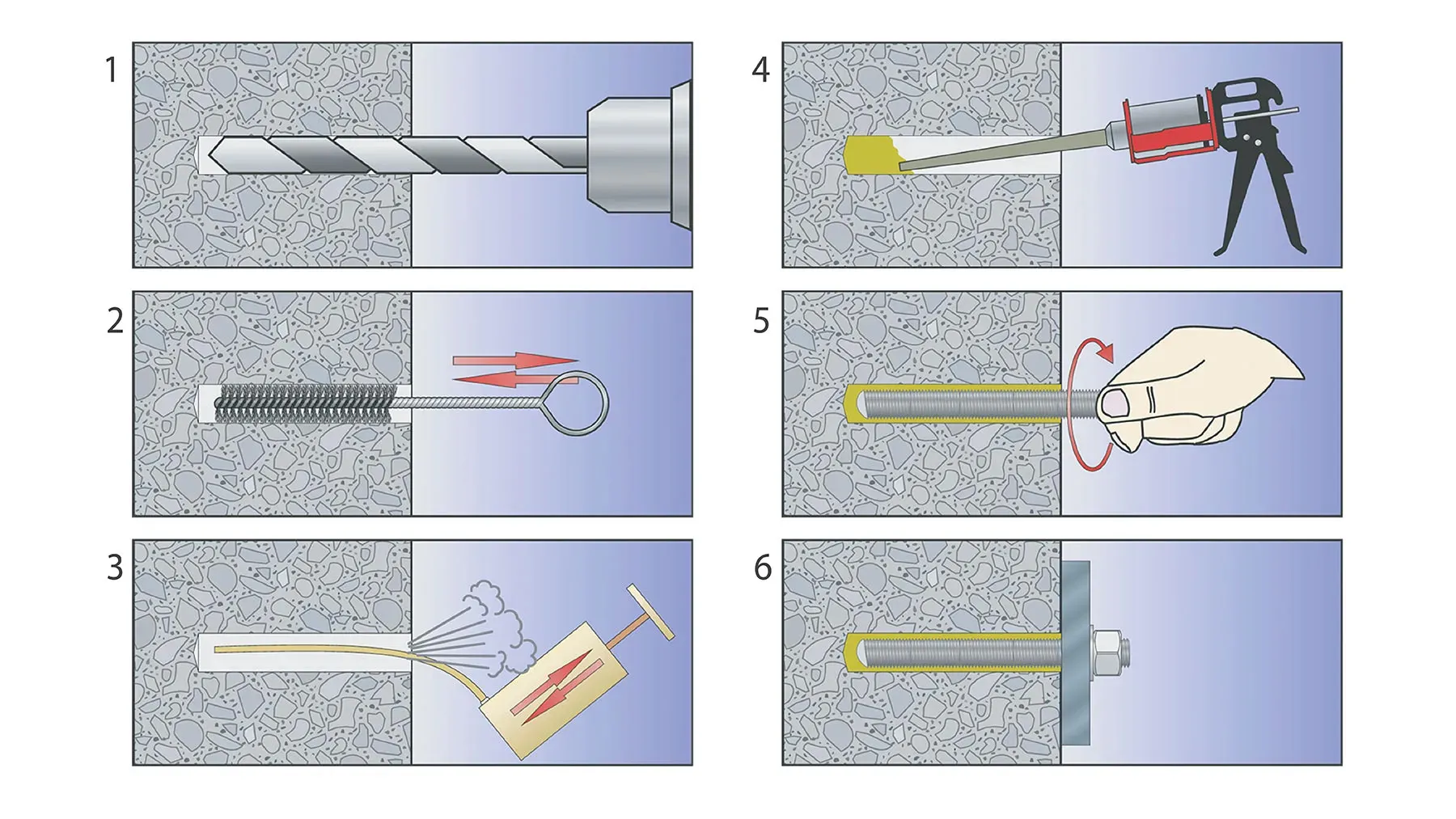

Химические анкеры держатся за счет клеевого состава. Он заполняет пустоты между основанием и шпилькой, а после затвердевания обеспечивает прочную сцепку.

Виды анкеров и как они выглядят

По способу установки анкеры делят на две группы: химические и механические. Последние — на винтовые и ударные. Нагляднее разделение представлено в таблице:

У изделий схож принцип действия, но конструкция, несущая способность и задачи разные. Ниже — краткое описание распространенных видов с их особенностями и фото.

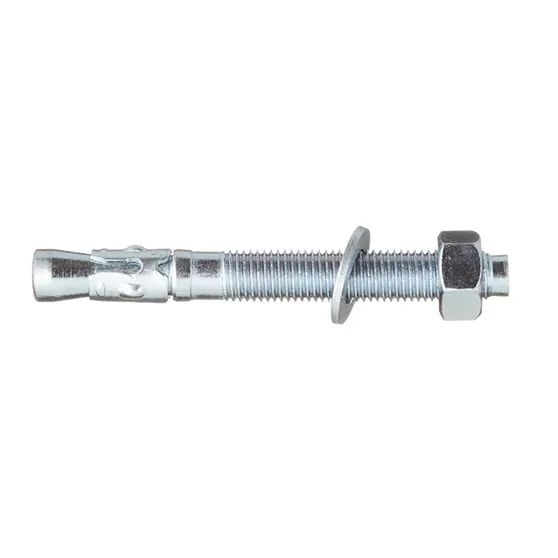

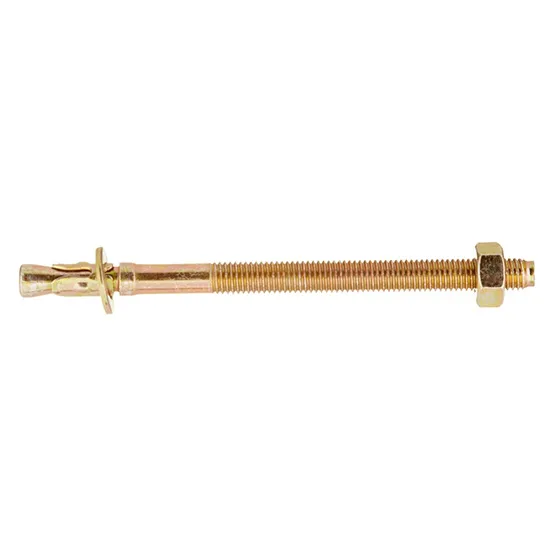

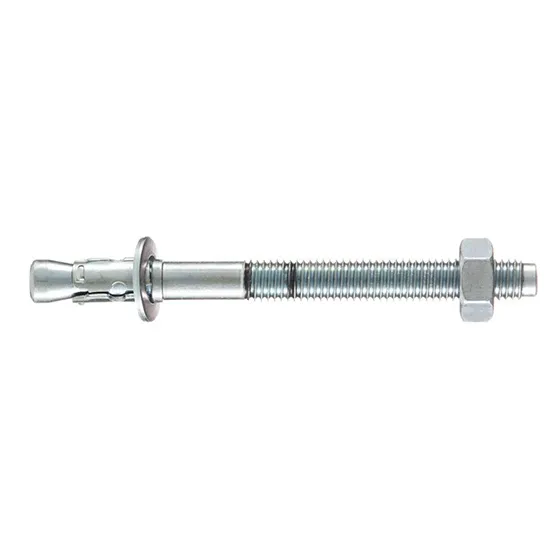

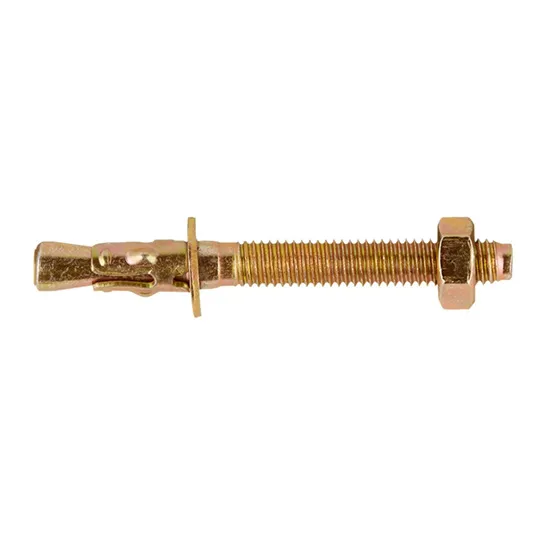

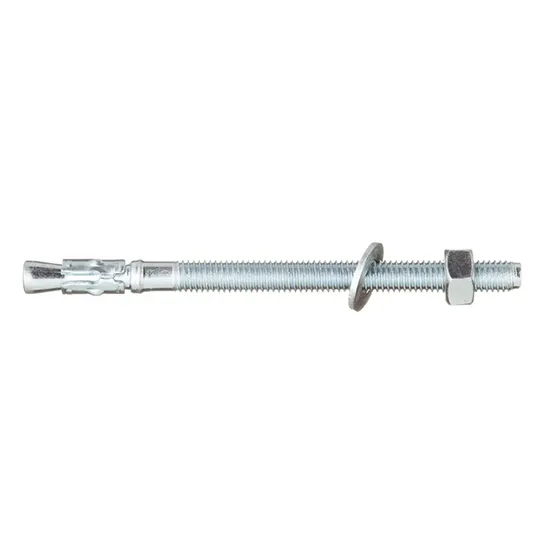

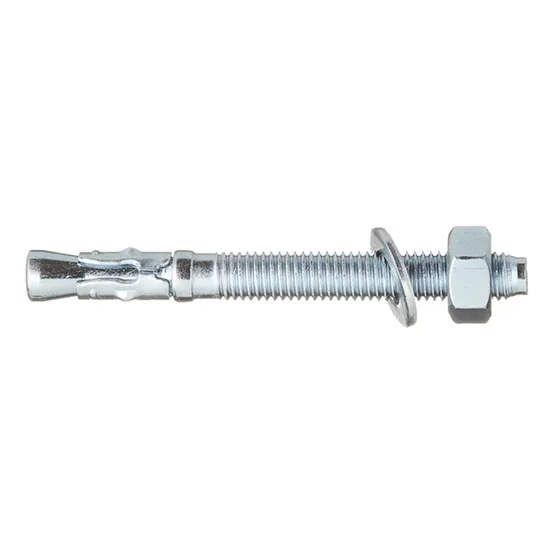

Клиновые

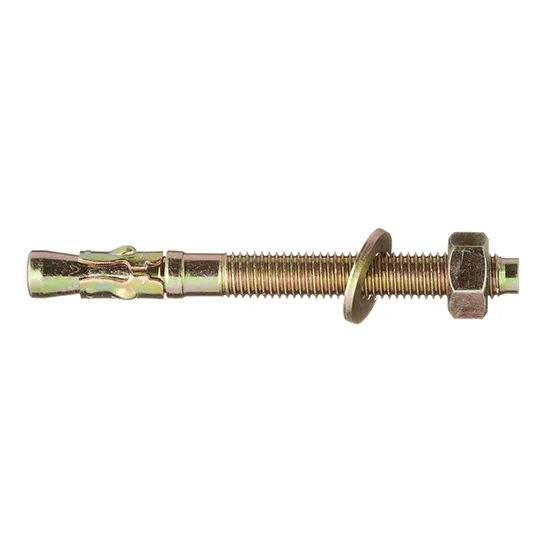

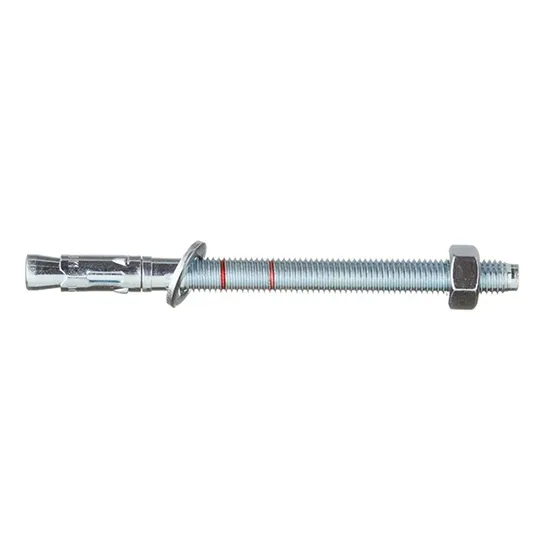

Самый популярный вид для плотных и твердых материалов, особенно для крепления в бетоне — клиновые анкеры. Отличаются от других тем, что у них нет гильзы. Вместо нее — небольшая муфта, которая создает распор при завинчивании.

Никита Поспелов

Не путайте этот вид с анкером-клином. Несмотря на похожие названия, у них различаются назначения и несущая способность. Также их по-разному монтируют: клин — с помощью удара молотка, а клиновой — закручиванием гайки.

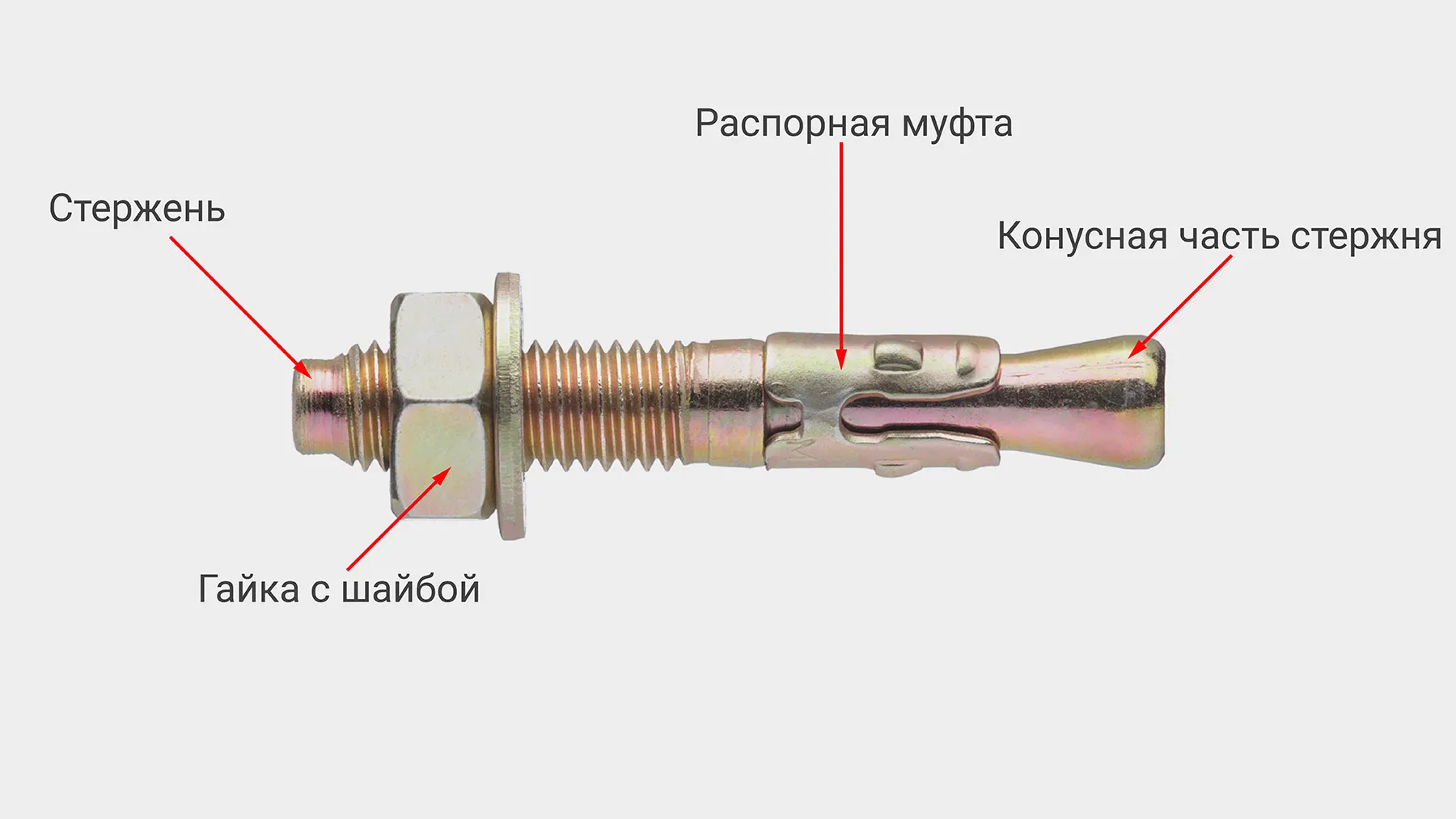

Помимо распорной муфты, изделие состоит из:

• стержня с резьбой и конусной частью на конце
• шайбы и гайки

Что можно крепить:

• тяжелые конструкции и оборудование с бетоном, камнем
• деревянные детали с бетонной базой
• металлические конструкции, колонны, стойки
• ограждения, остекление
• строительные леса, растяжки
• отопление, водопровод, вентиляцию
• направляющие для лифтов, опоры инженерных систем

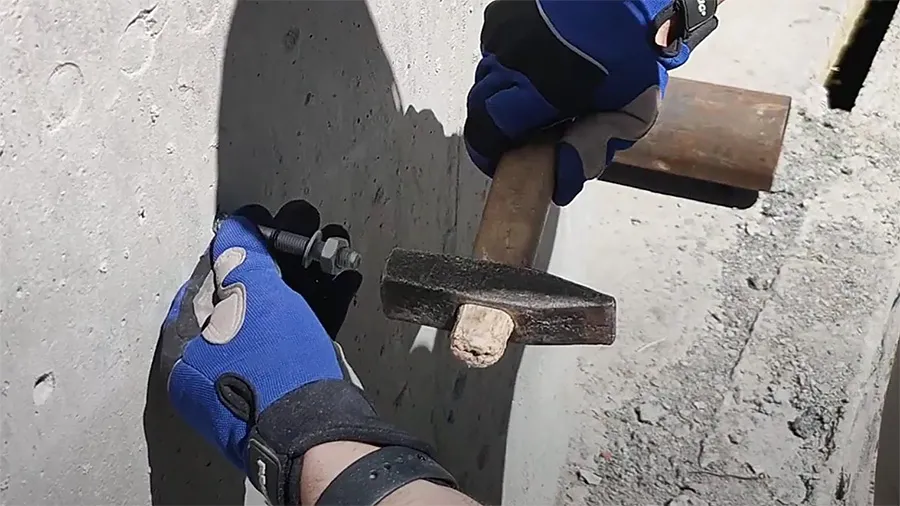

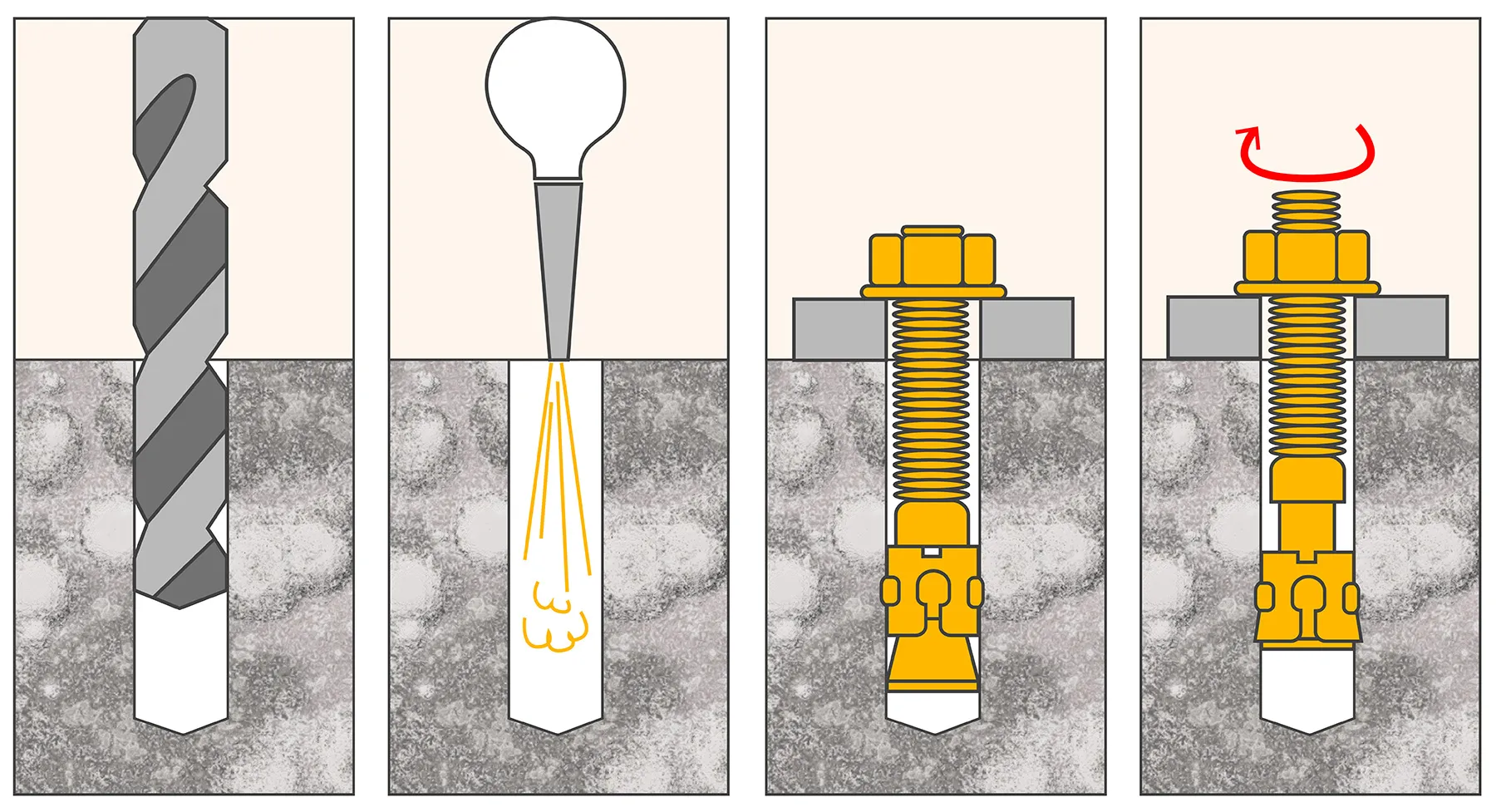

При закручивании гайки муфта наталкивается на конус, раскрывается и плотно прижимается к стенкам отверстия. Крепеж делают из разных видов прочной стали: оцинкованной, нержавеющей, кислоупорной, углеродистой с оцинкованным покрытием. Зачастую добавляют антикоррозийное напыление.

Преимущества:

• выдерживают большой вес
• справляются с вибрациями и нагрузками с изгибом
• не ржавеют
• устойчивы к высоким температурам
• представлены в разных размерах и длинах

Недостатки:

• одноразовые
• не для пустотелой или рыхлой основы

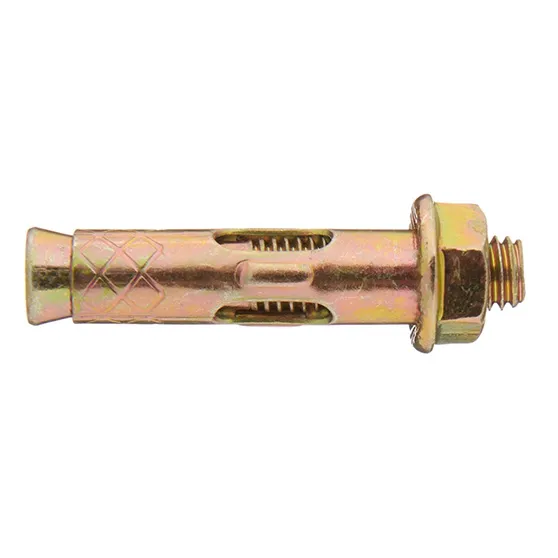

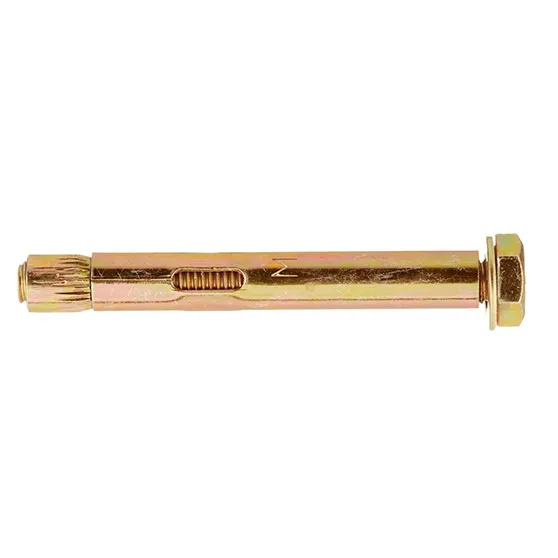

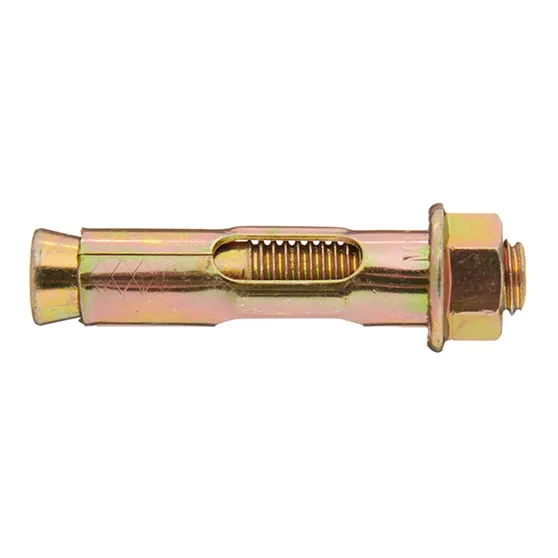

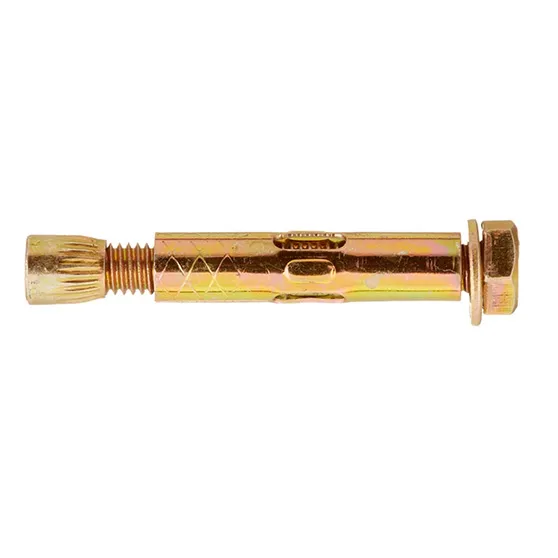

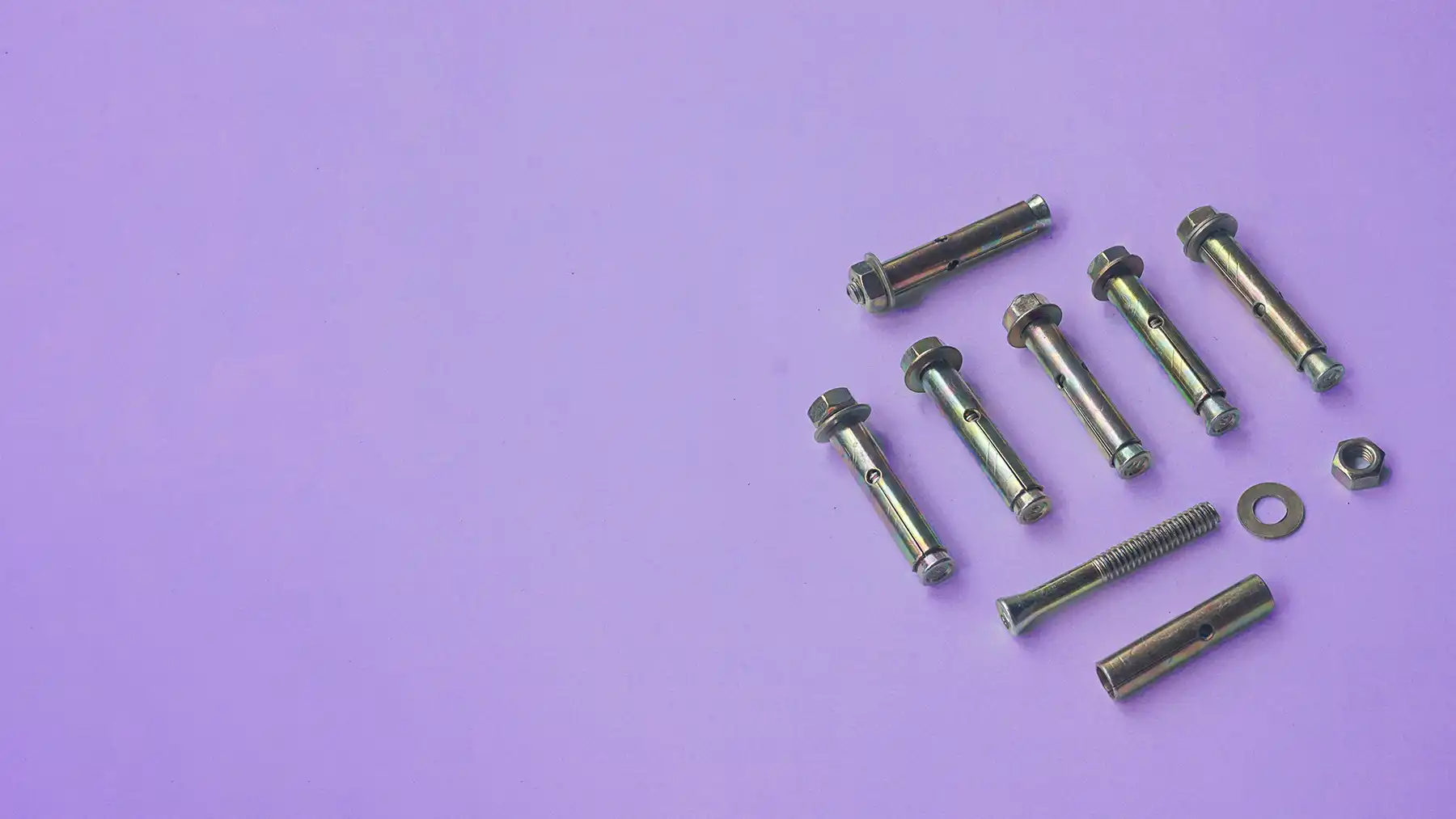

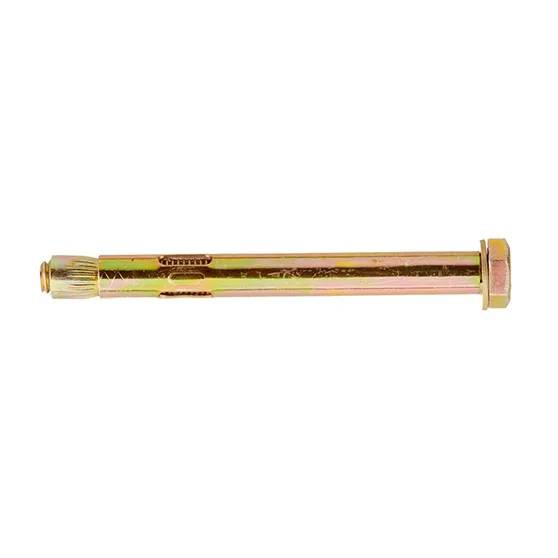

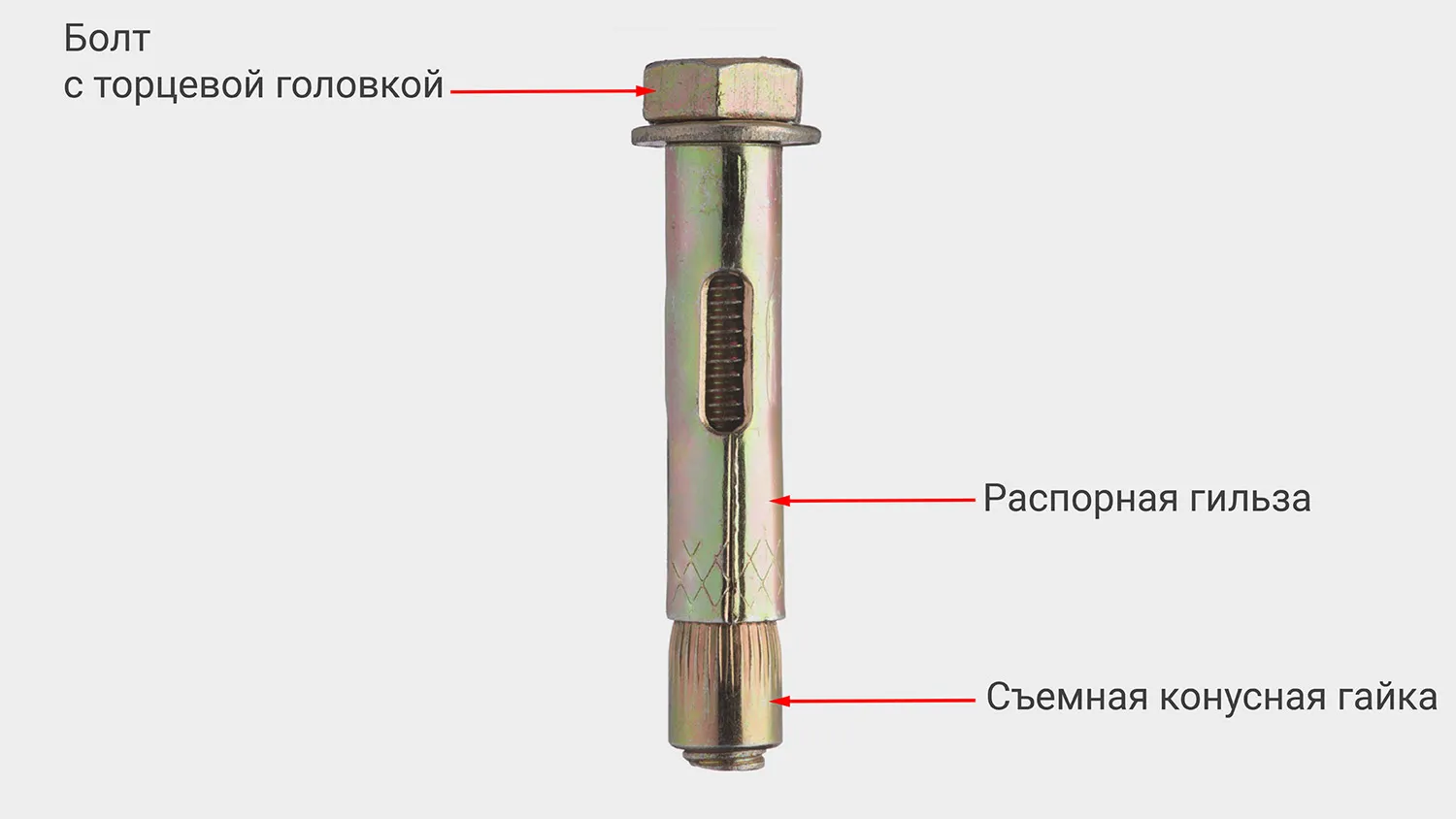

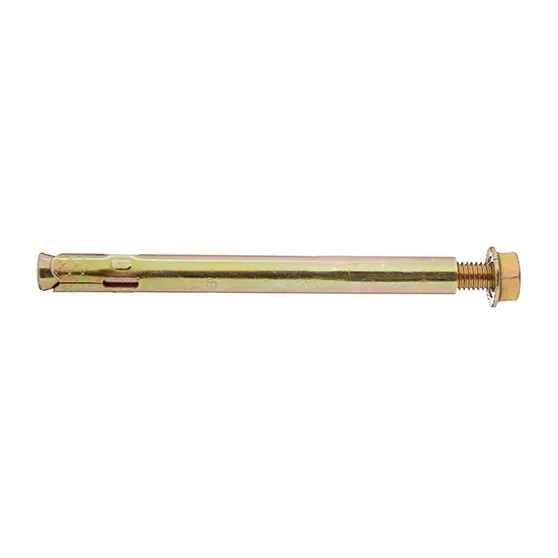

Распорные

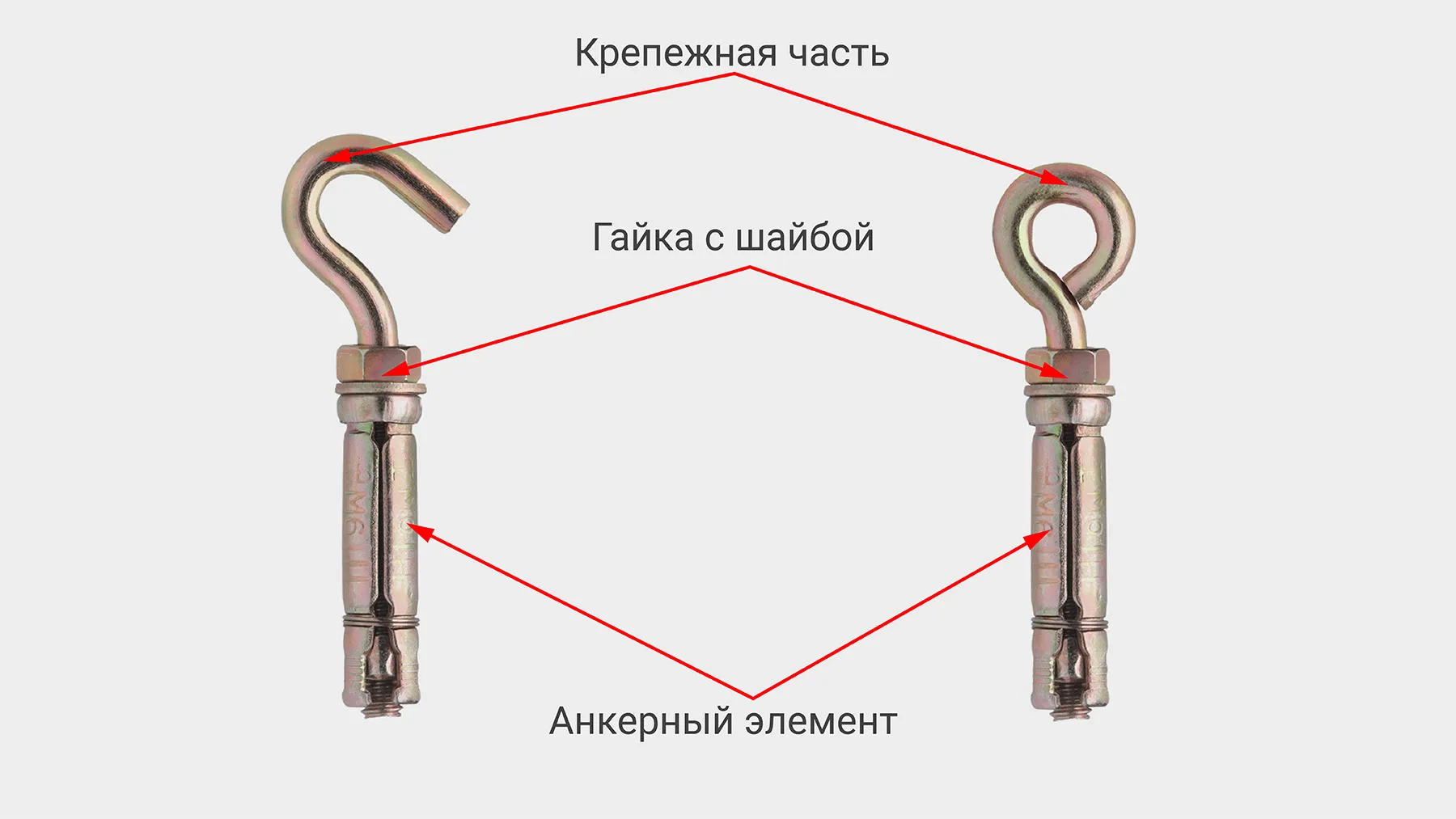

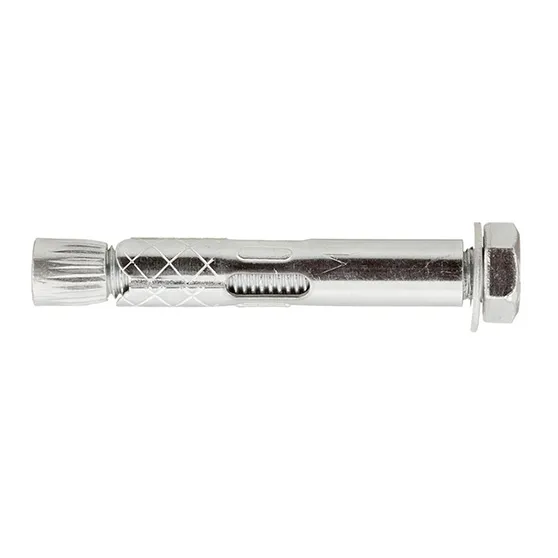

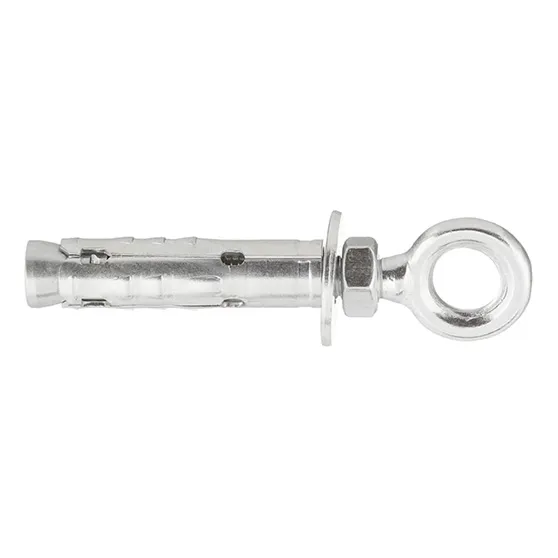

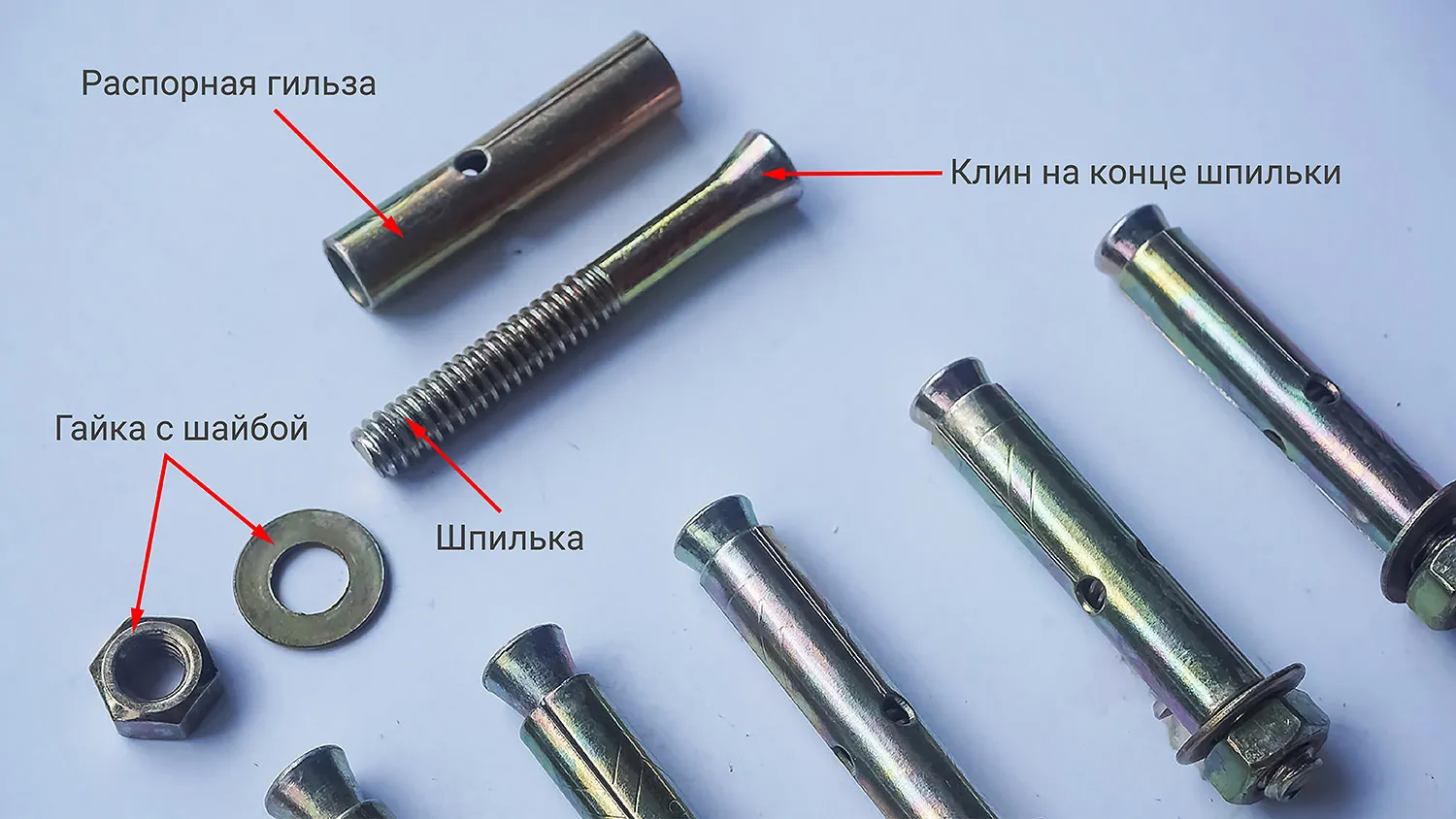

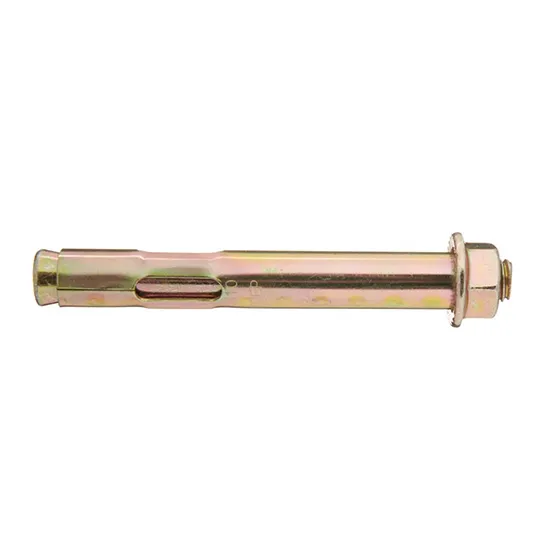

Второй по популярности способ крепления тяжелых конструкций в бетоне — распорный анкер. Выбирают, когда нужна высокая несущая способность и устойчивость к вибрациям. Может быть двух вариантов: анкерный болт и шпилька с гайкой. Разницу между ними поможет понять фото и таблица ниже.

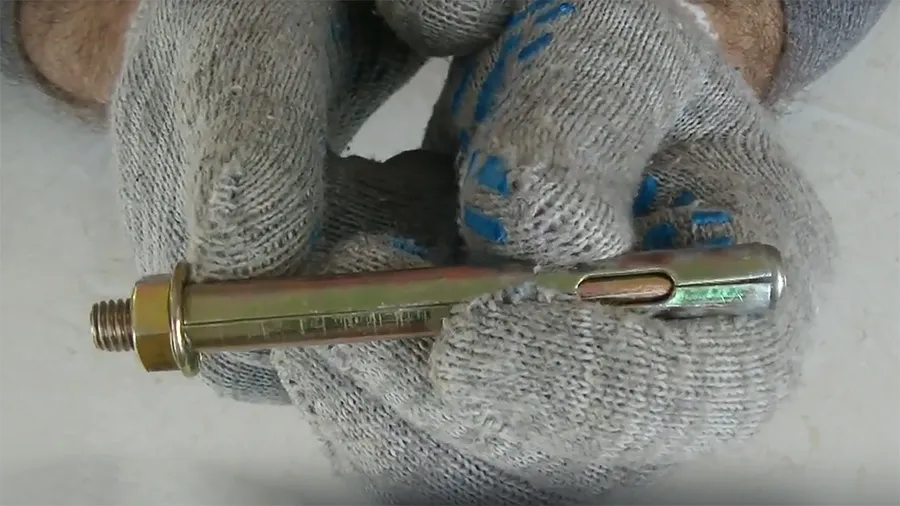

Оба подвида делают из стали, покрывают цинком для защиты от коррозии. Иногда — из нержавеющей стали для повышенной прочности и долговечности.

Незаменим для крепления:

• тяжелых и среднетяжелых, в том числе металлических и деревянных конструкций к кирпичу, бетону, камню
• подвесных потолков, лестниц, перил
• инженерных систем — труб, кабельных лотков, систем вентиляции
• оборудования
• несущих элементов

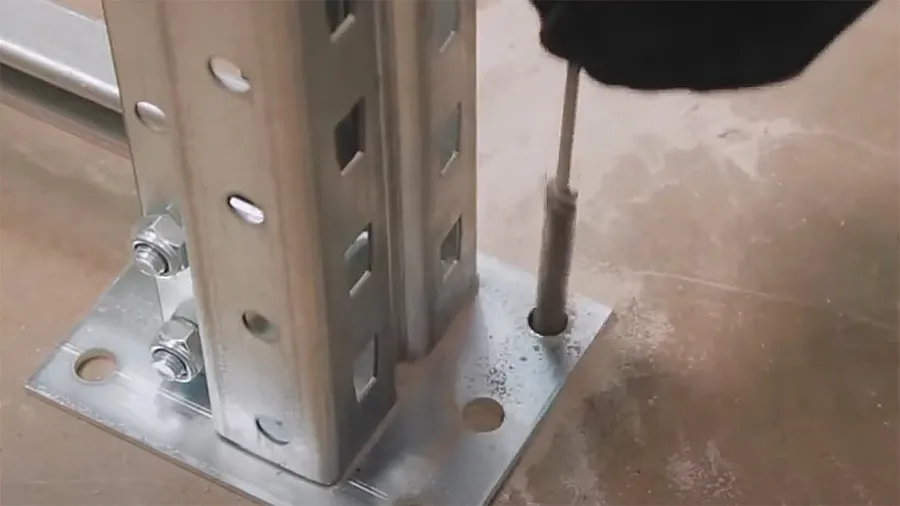

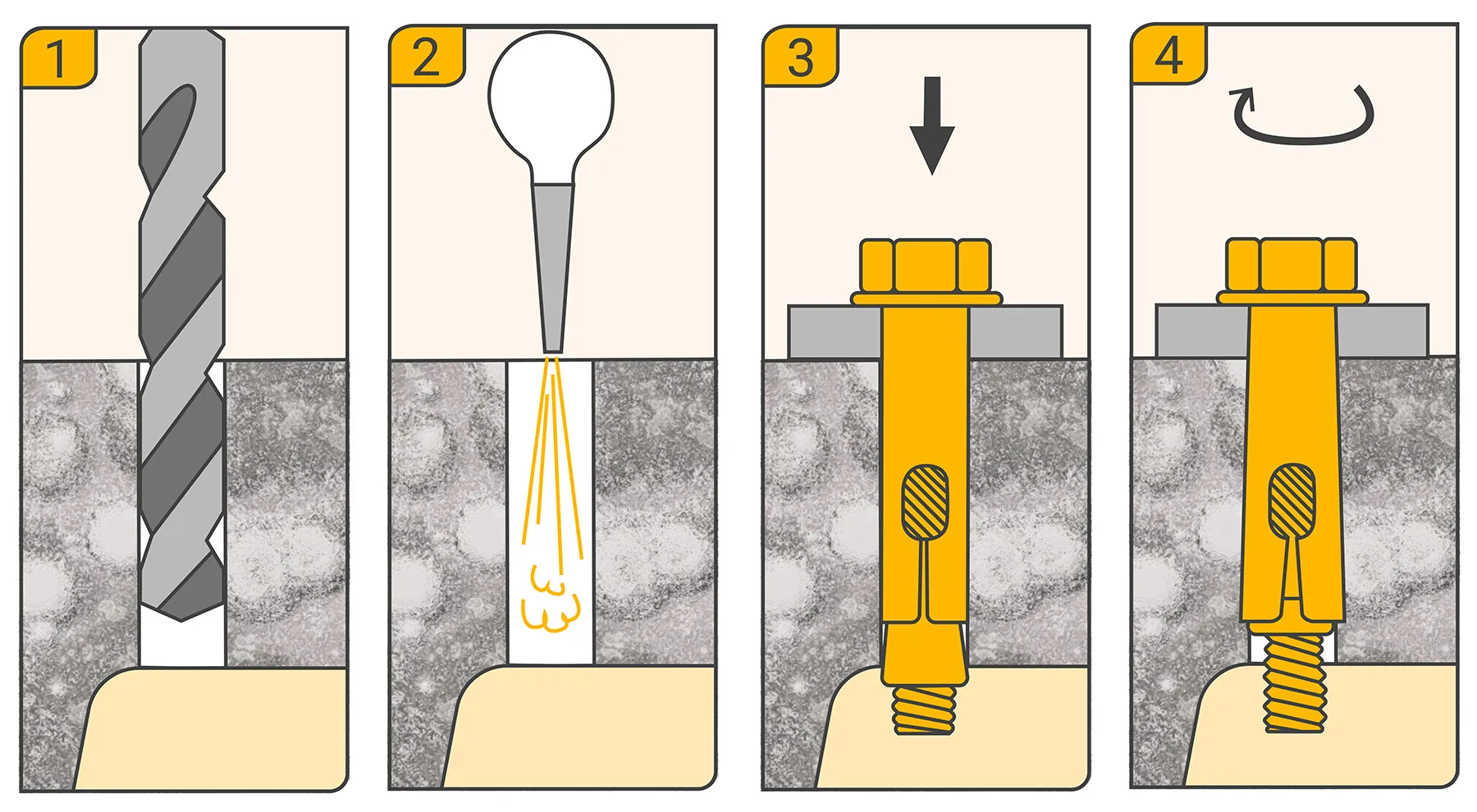

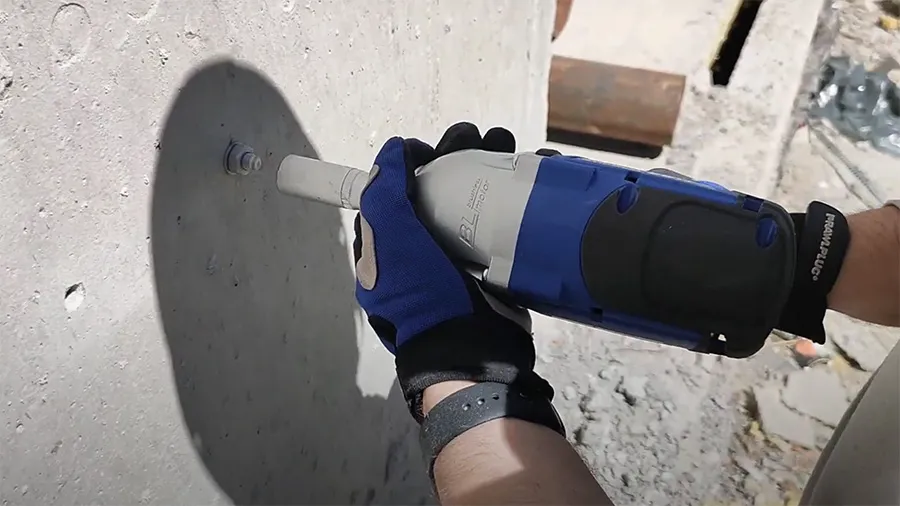

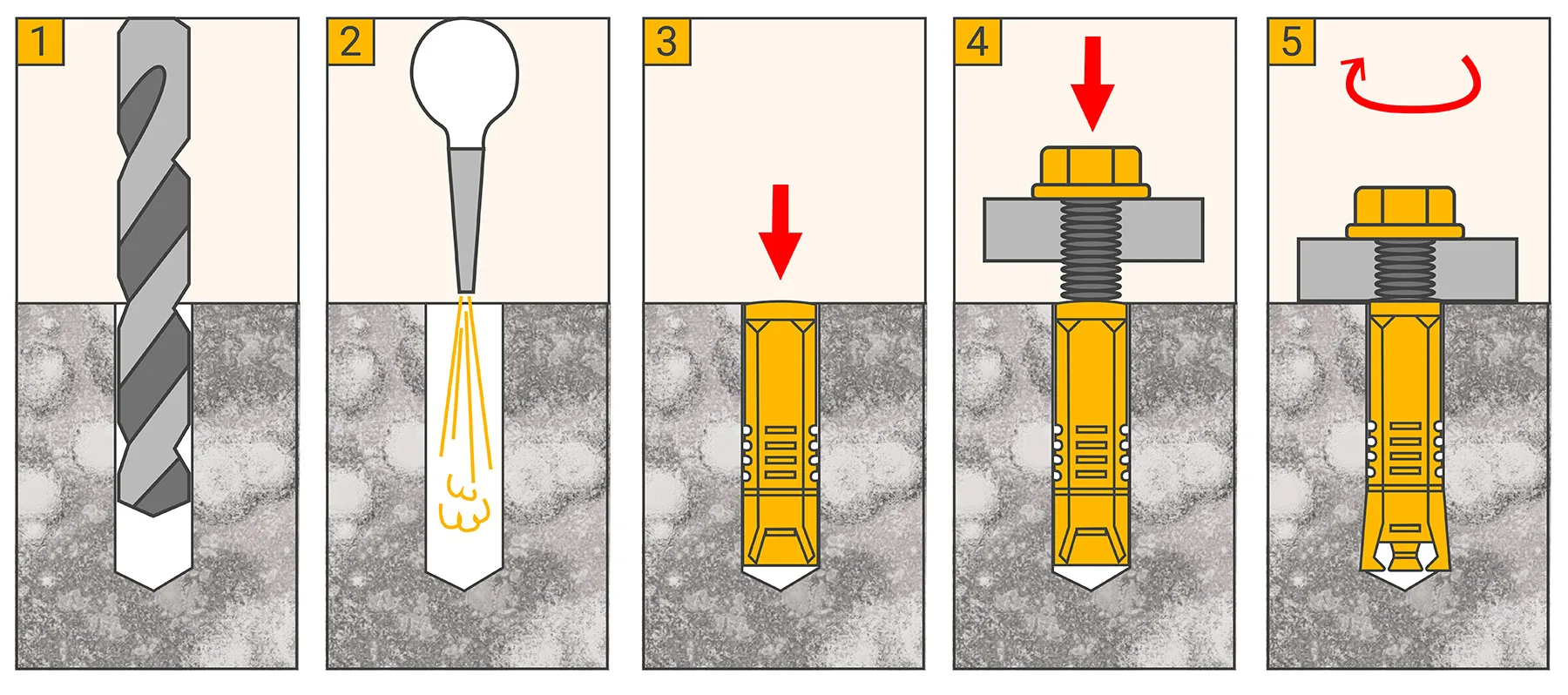

Изделие вставляют в просверленное отверстие, а затем затягивают гайку. При этом втулка находит на клиновый конец или конусную гайку, расширяется и плотно прижимается к стенкам. Это создает стойкое сцепление.

Преимущества:

• простота, скорость монтажа
• стабильное соединение в любых основаниях
• большая несущая способность
• возможно повторное применение, если демонтировать аккуратно, без дефектов

Недостаток — резьба анкерного болта может повредиться при чрезмерном затягивании.

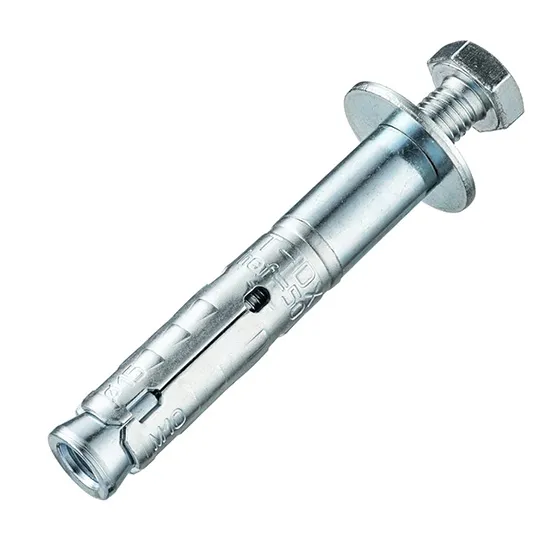

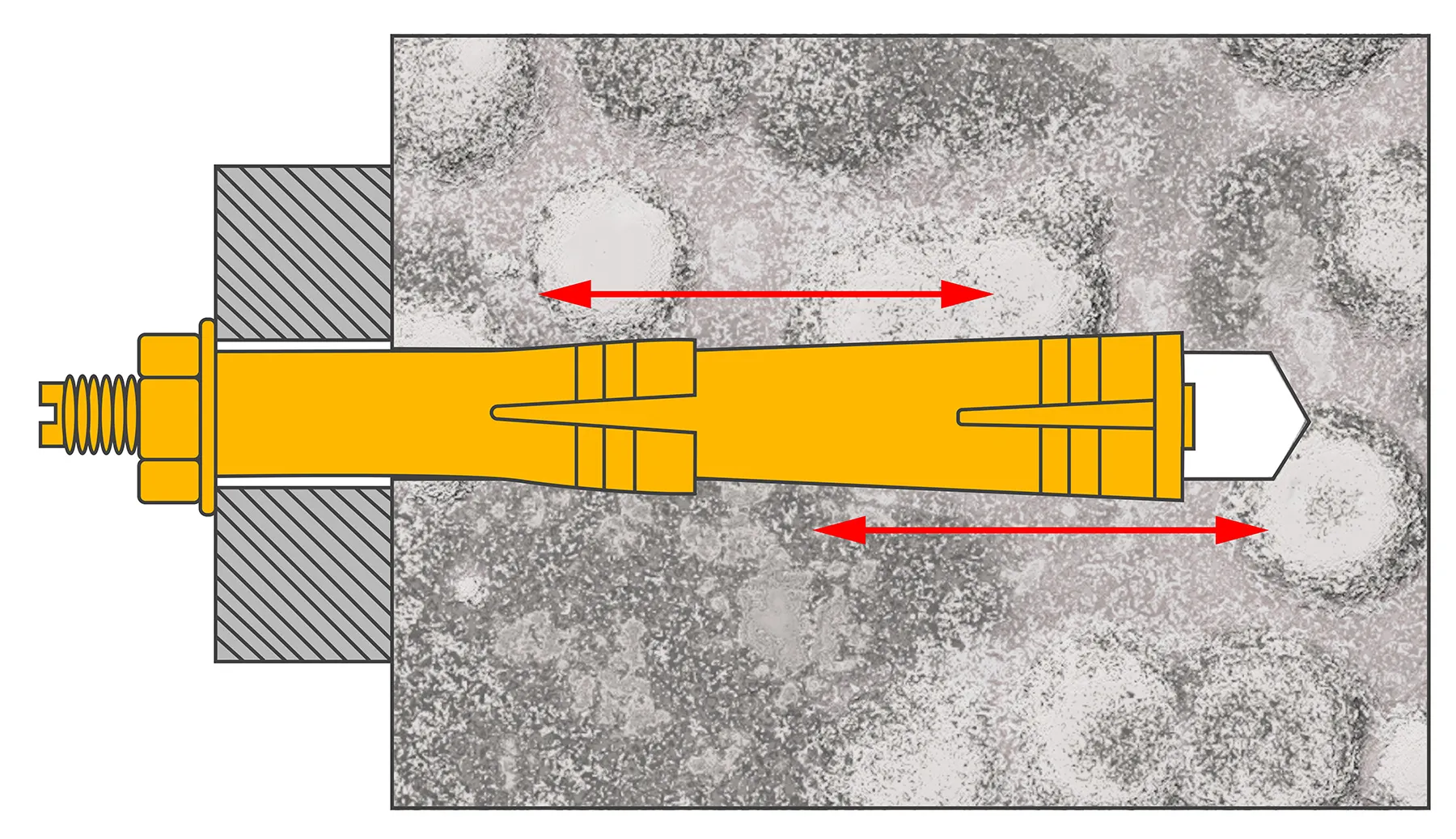

Двухраспорные

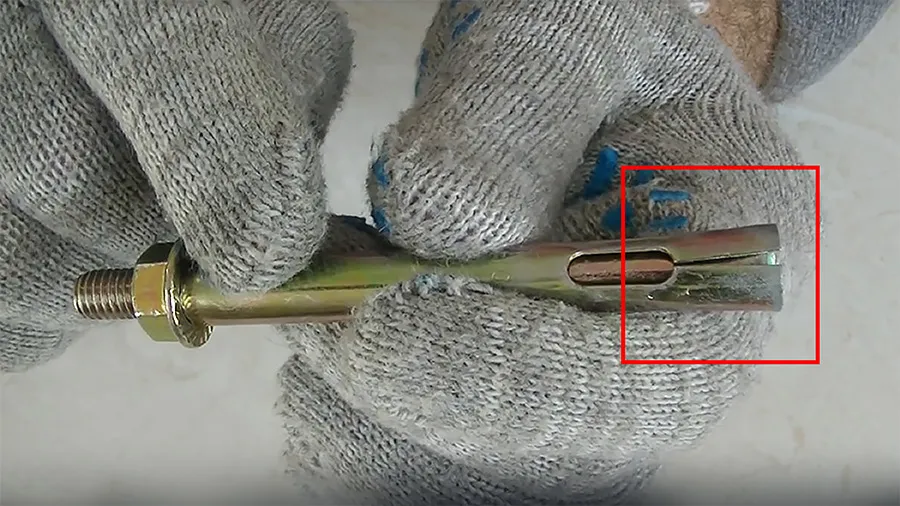

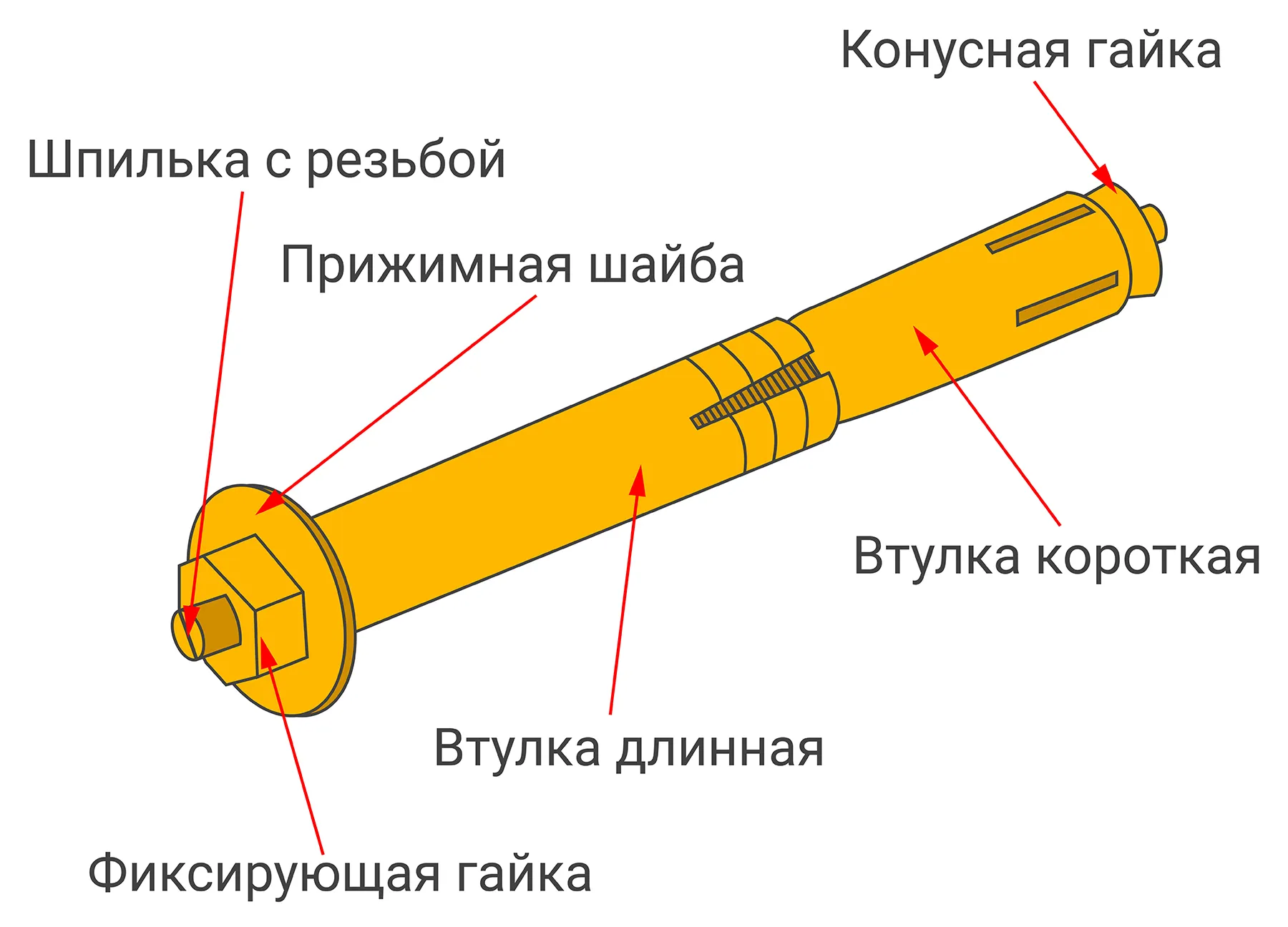

Подвид держателя из предыдущего пункта — двухраспорный анкер. Принцип работы тот же, но у него сразу две распорные втулки. Они обеспечивают глубокое и равномерное распределение нагрузки. Пригоден только для плотных оснований, таких как полнотелый кирпич и бетон.

Двухраспорный анкер применяют для фиксации:

• металлических и деревянных рам, перил, решеток
• навесных фасадов, остекления, каркаса
• балок, колонн, деталей фасада
• оборудования и инженерных систем — станков, трубопровода, вентиляции
• ограждений, указателей, монтажных стоек на дорогах

При закручивании фиксирующей гайки шпилька тянет короткую втулку на конусную гайку, она останавливается и раскрывается. На нее наползает длинная втулка и также распирает резьбу. Это вызывает фиксирующее расширение сразу в двух точках.

Преимущества:

• пригодны для установки в бетон, кирпич, камень
• устойчивы к динамическим нагрузкам
• при аккуратном демонтаже допустимо ставить повторно

Минусы:

• более высокая цена по сравнению с обычным распорным анкером
• не для пористых оснований

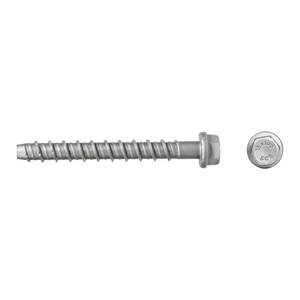

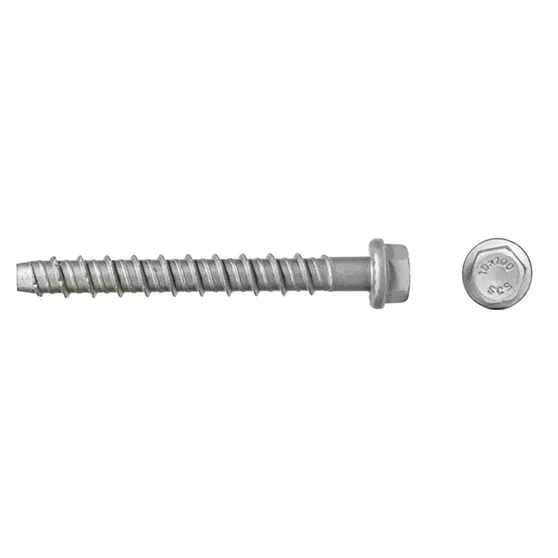

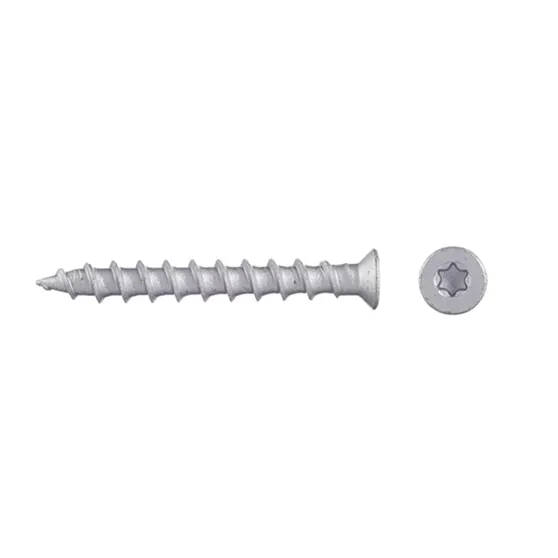

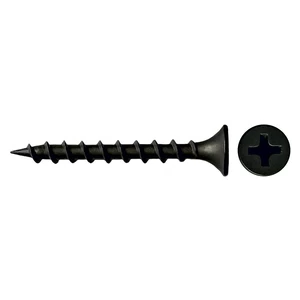

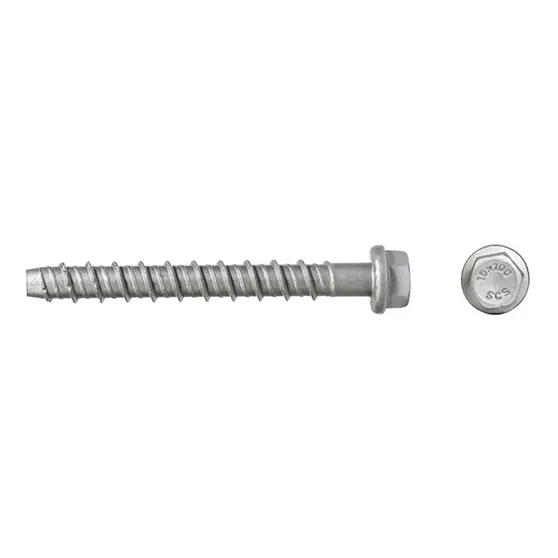

Анкеры-шурупы

Разделяют по типу основания на анкерные шурупы по бетону и для газобетона. Главная особенность при сравнении с обычными шурупами — монтаж напрямую в основание без использования дюбелей, гильз или клея. Обеспечивают сильное скрепление без расширения за счет ввинчивания резьбы. Особенно популярны в жилом строительстве.

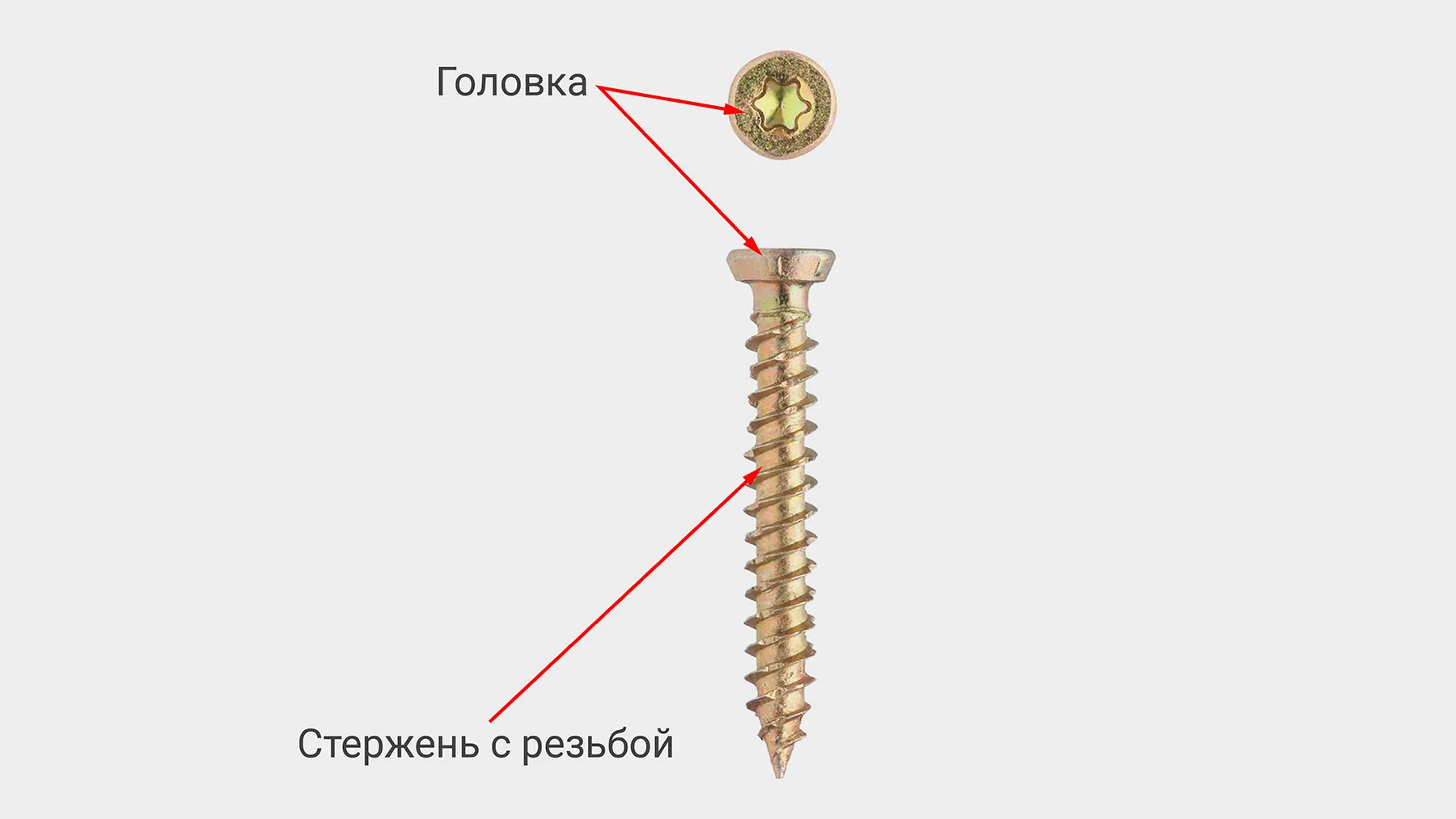

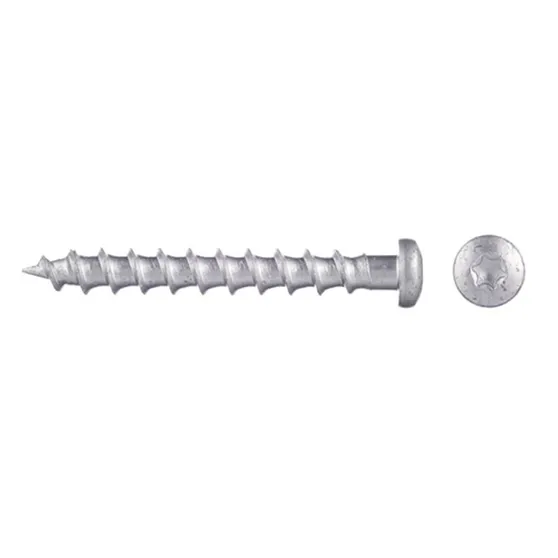

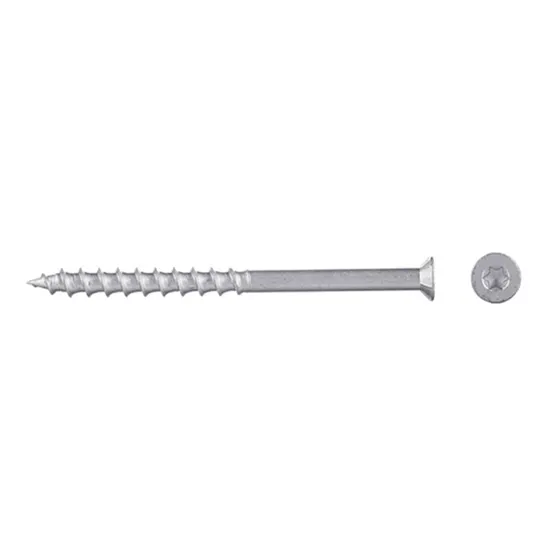

Состоят из металлического стержня с крупной острой резьбой, головка подходит под отвертку или шестигранник. Изготавливают из углеродистой или нержавеющей стали с защитным покрытием: гальваническим или термодиффузионным цинком.

Удобны для монтажа:

• тяжеловесных конструкций к бетону, газобетону
• лестниц, перил, подвесных потолков, металлоконструкций
• в сложных случаях фиксации при строительстве и ремонте

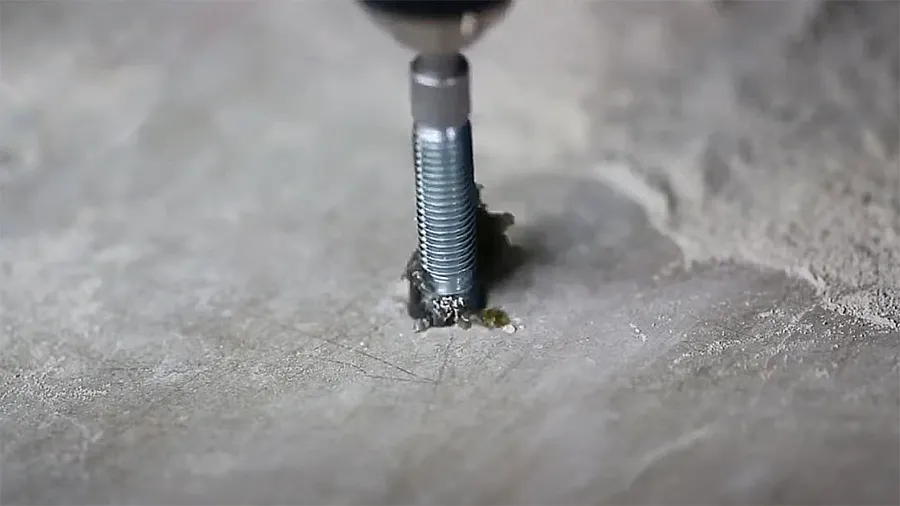

Анкер-шуруп держится за счет того, что при завинчивании образует собственную резьбу в отверстии. Диаметр сверла берут чуть меньше изделия, чтобы оно село плотно.

Плюсы:

• быстрая и удобная установка
• выдерживает большой вес
• подходят для пористых и пустотелых оснований

Минусы:

• не рекомендуют использовать повторно — при закручивании резьба деформируется, а значит, снижается несущая способность, соединение может вырвать под нагрузкой
• требует предельной точности в выборе бура
• может вызвать сколы на краю отверстия

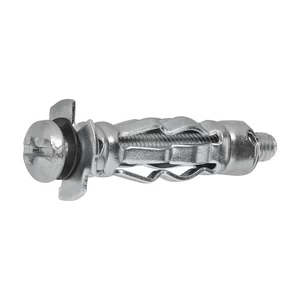

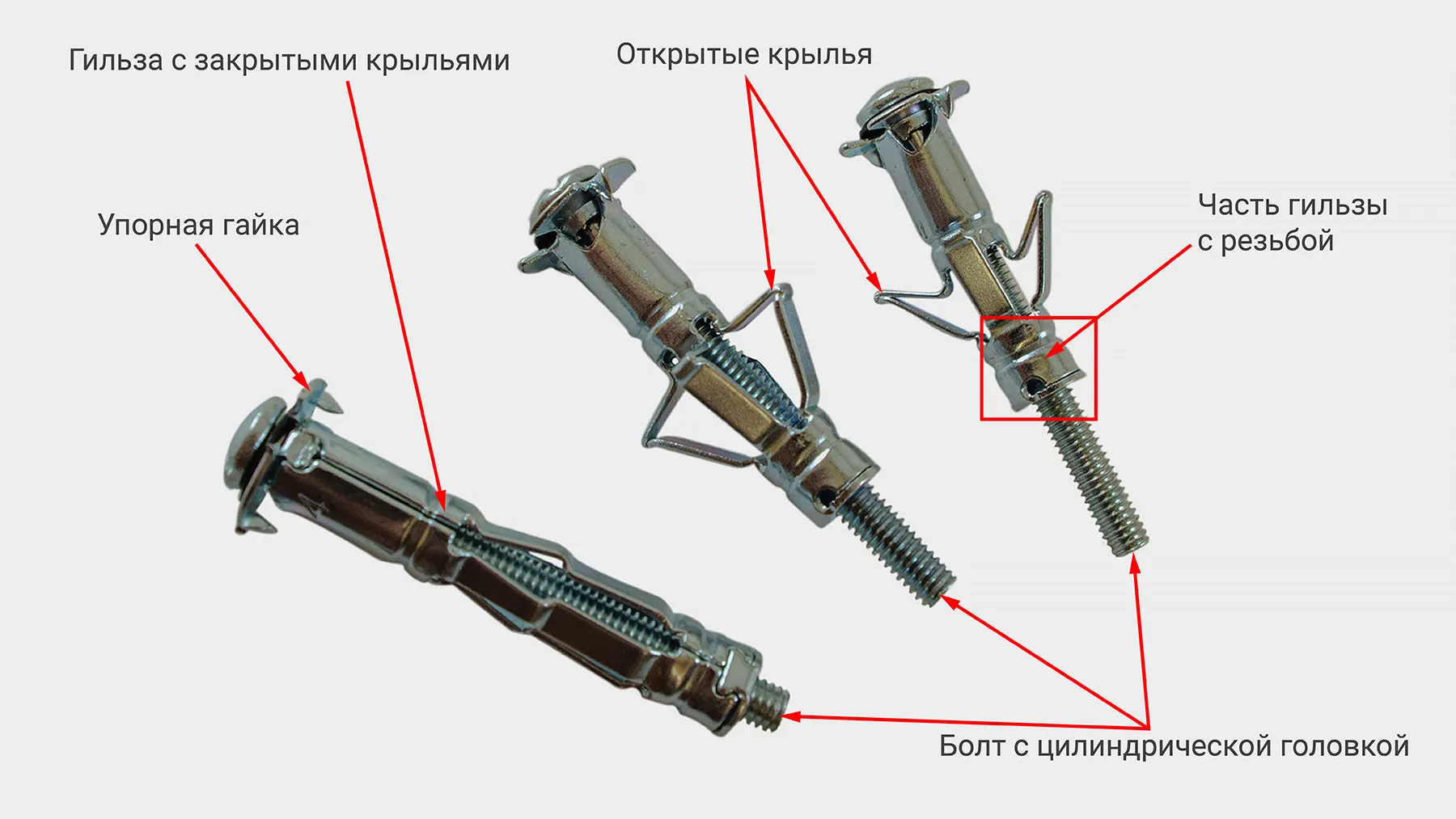

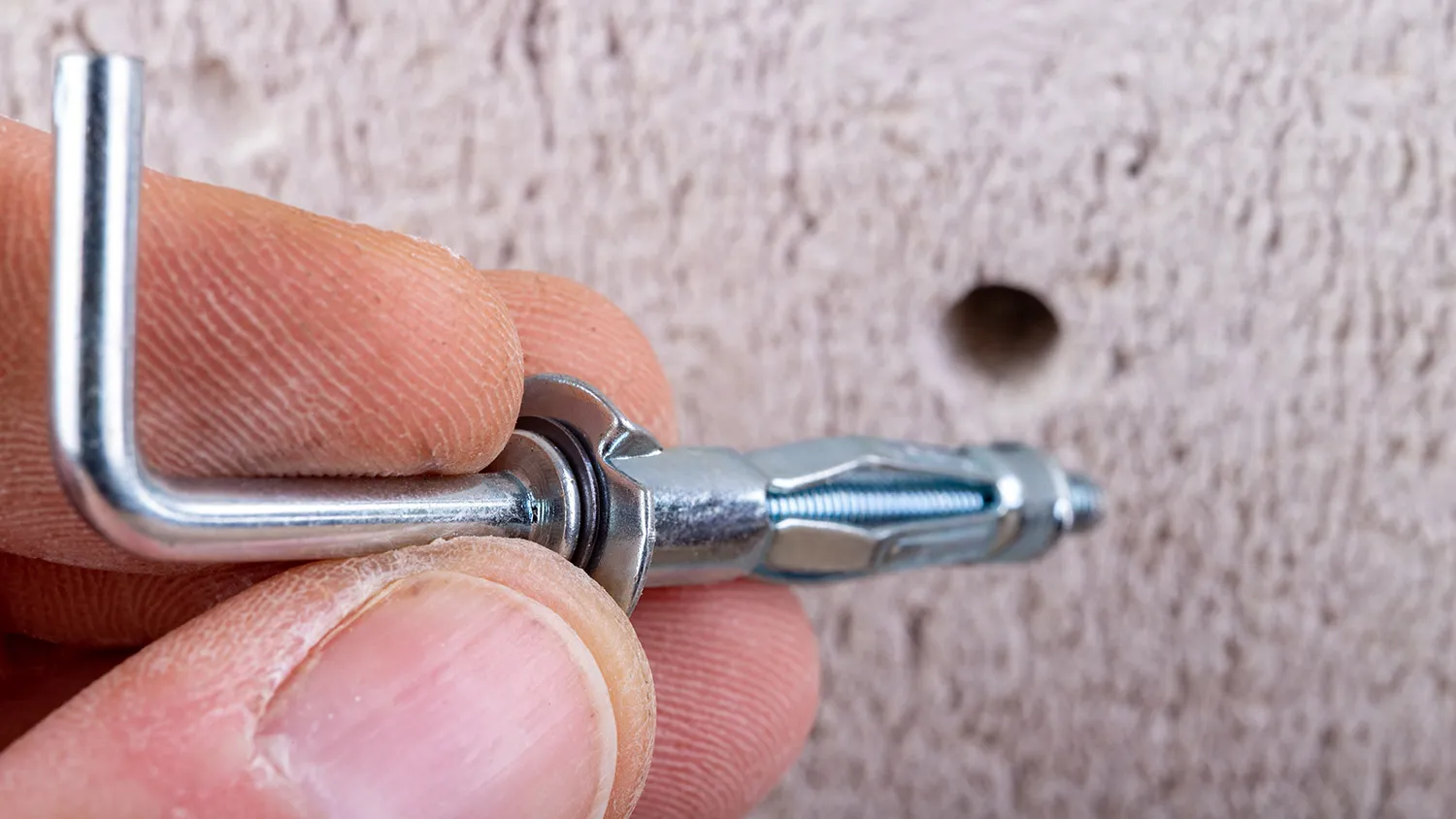

Анкер Молли

Второе название — MOLLY, иногда называют бабочкой. Нужны для крепления в листовых материалах: гипсокартоне, ДСП, плитах OSB, фанере.

Составляющие части:

• болт с цилиндрической головкой под отвертку
• упорная гайка с шипами
• гильза, у которой есть расправляющиеся металлические «крылья» и часть с резьбой, заменяющая конусную гайку

Пригодны для монтажа:

• полок и навесных шкафов, светильников, карнизов
• зеркал в ванной, аксессуаров и декоративных элементов
• розеток и электрощитов
• кабель-каналов, проводки, электроарматуры

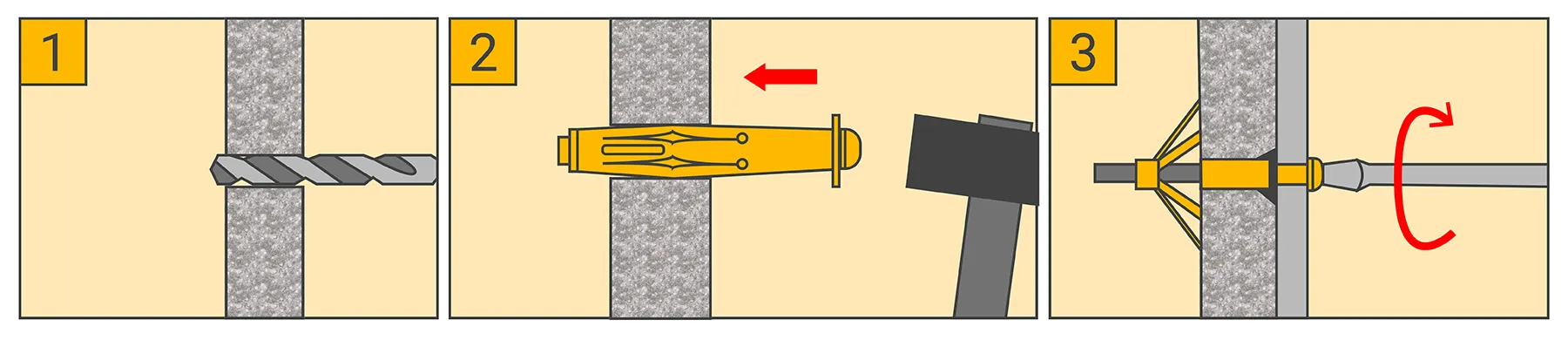

Анкеры Молли работают по распорному принципу. При закручивании часть с резьбой подтягивается выше по болту, за счет чего металлические крылья разжимаются по ту сторону стены. Они упираются в листовой материал с внутренней стороны — это не позволяет анкеру вырваться обратно. Провернуться ему не дает врезающаяся шипами в материал упорная гайка.

За счет увеличенной площади опоры крепление выдерживает нагрузку даже в непрочном основании. Чем больше площадь «крыльев», тем выше несущая способность.

Плюсы:

• хорошо фиксируют при работе с хрупкими материалами
• не требуют приложения грубой силы
• не проворачиваются

Минусы:

• не для больших нагрузок
• не для плотных и слишком толстых оснований
• не ставят повторно

Чаще всего анкер-бабочку производят из оцинкованной стали или ударопрочного нейлона. Стальные модели выдерживают более высокие нагрузки, а пластиковые — удобны в работе с мягкими поверхностями.

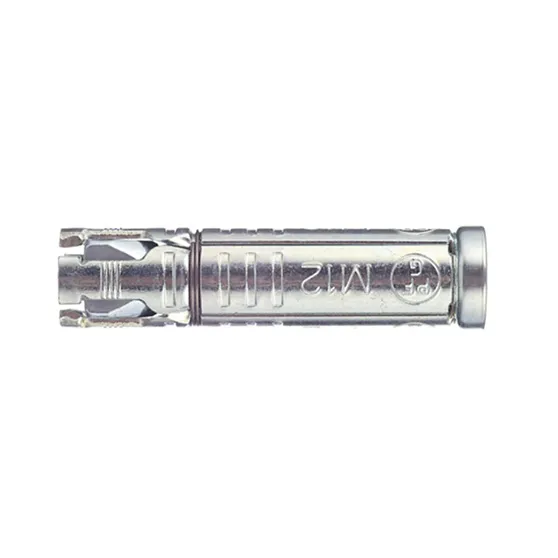

Разжимные

Разжимные анкеры — общее название изделий, которые раскрываются (разжимаются) внутри отверстия при затягивании. Выручают, когда необходима надежная сцепка без глубокой установки.

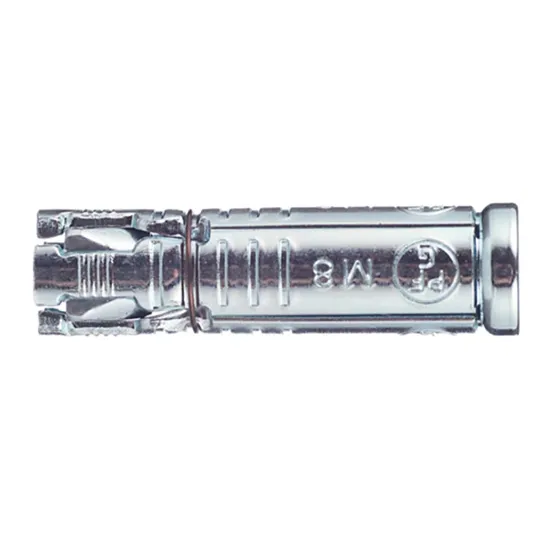

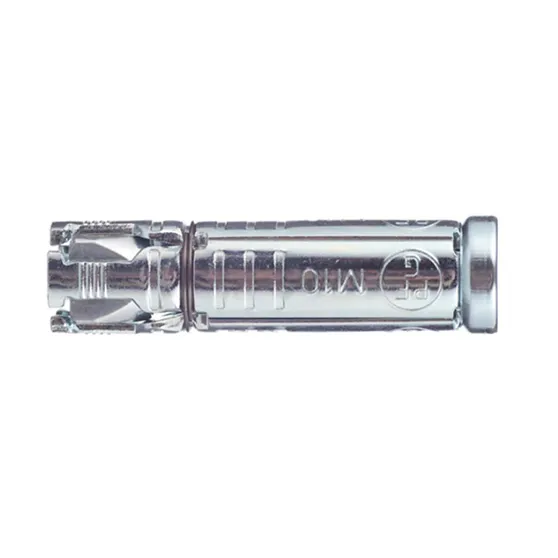

Главный представитель этого типа — анкер-гильза. Ее изготавливают из высокопрочной стали с цинковым покрытием для защиты от коррозии. Для влажных или агрессивных сред выбирают нержавеющую сталь. Крепеж включает разжимную гильзу и конусную гайку внутри нее.

Болт или шпилька с гайкой и шайбой могут как идти в наборе с анкером, так и продаваться отдельно.

Подходит для установки:

• тяжелых конструкций на твердые стены
• ограждений, перил, деталей из металла
• несущих элементов и оборудования
• инженерных систем, габаритных рам

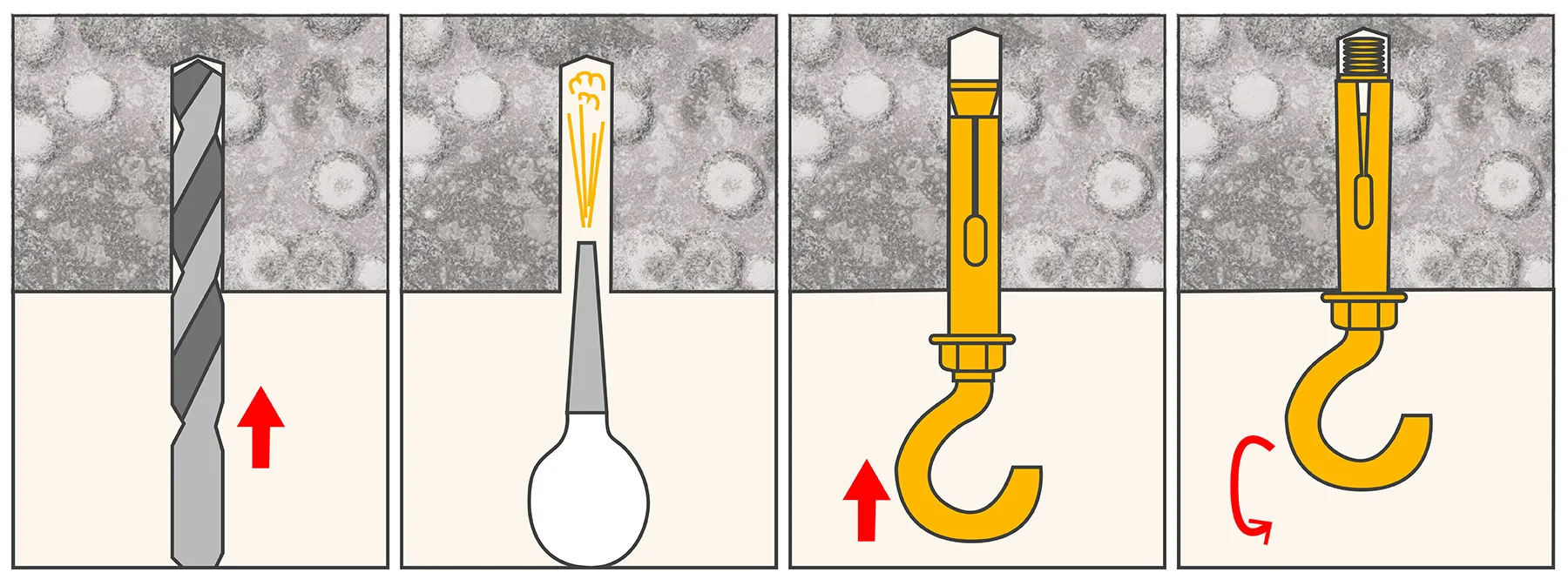

Гильзу вставляют в заранее подготовленное отверстие. В нее помещают болт или шпильку, закручивают. В процессе основа анкера входит в резьбу конусной гайки и затягивает ее под лепестки, из-за чего они раскрываются в стене.

Плюсы:

• высокая несущая способность
• долговечное скрепление
• стойко переносят динамические нагрузки
• при аккуратном демонтаже возможно повторное применение

Среди минусов:

• только для плотных оснований, не годятся для пористых, листовых или пустотелых
• установка занимает больше времени по сравнению с другими видами

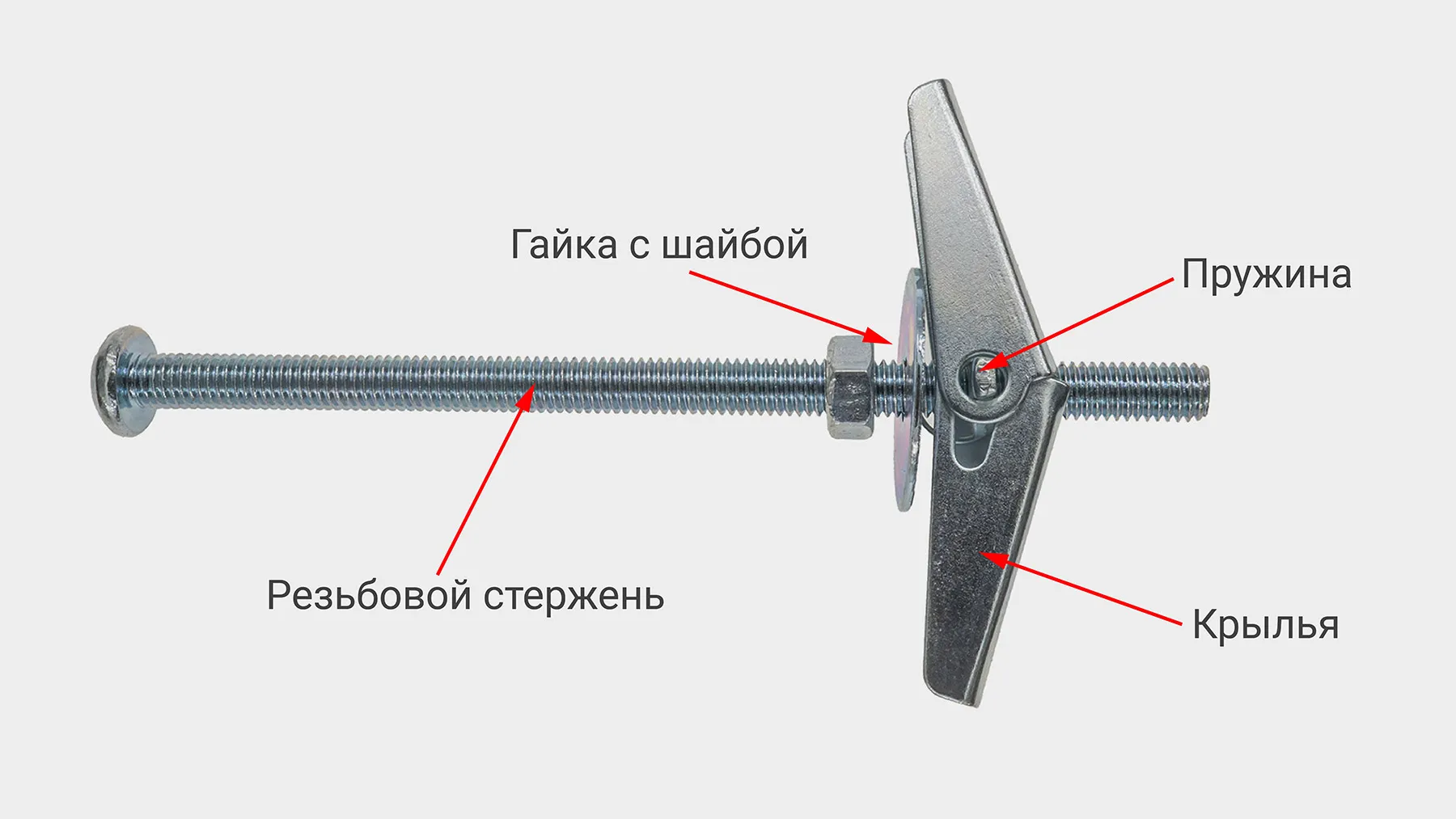

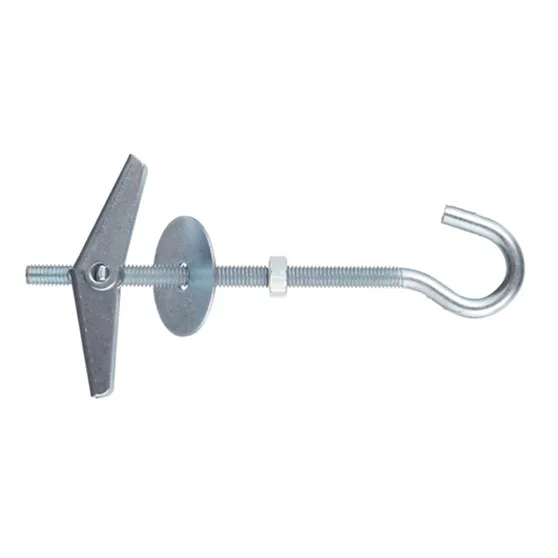

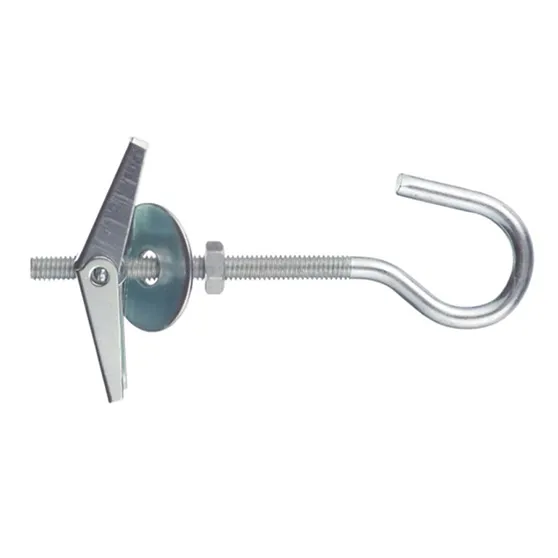

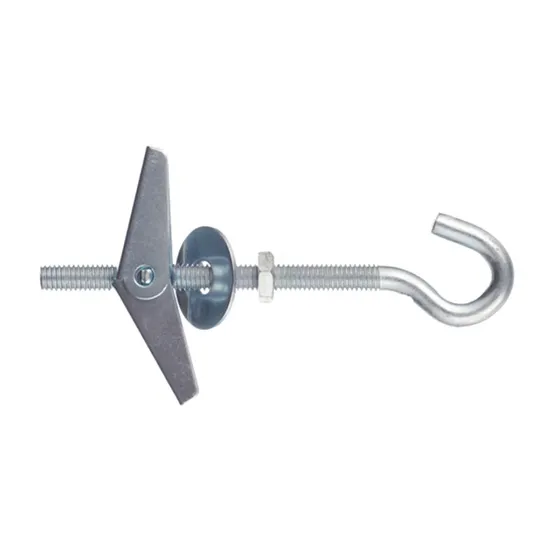

Складные пружинные

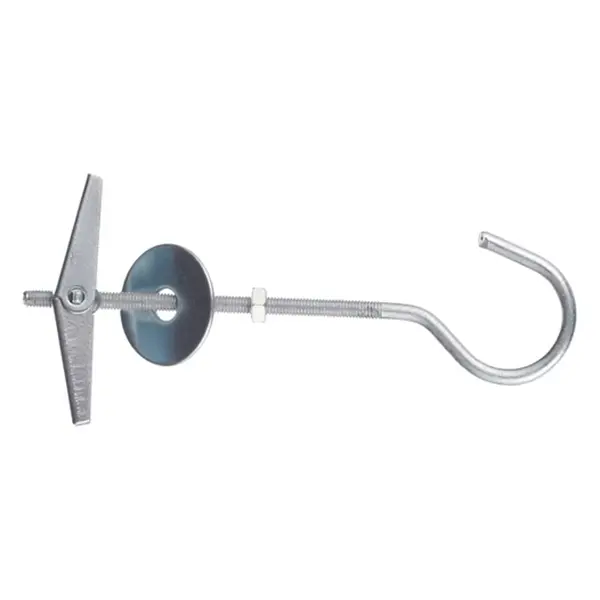

Еще один подвид разжимного типа — складные пружинные анкеры. Как и анкеры Молли, необходимы для крепежа легких конструкций к тонким пустотелым материалам, например гипсокартону и ОСП-плитам.

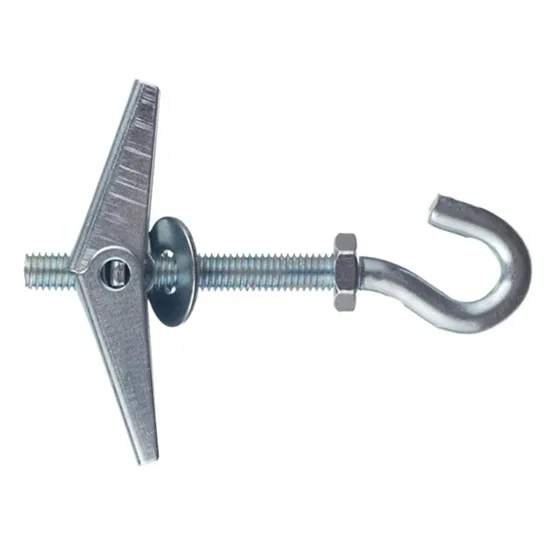

Конструкция включает:

• металлические или пластиковые складывающиеся крылья
• пружину, расправляющую крылья после прохождения сквозь отверстие
• болт с цилиндрической головкой под отвертку или шпильку
• гайку с прижимной шайбой

Складные пружинные метизы изготавливают из пластика, оцинкованной или нержавеющей стали. Металлические модели выдерживают больший вес, пластиковые — удобнее при установке в гипсокартон.

Покупают для крепления:

• декоративных элементов
• осветительных приборов на потолок
• кабельных лотков, коробов, воздуховодов
• сантехнических, вентиляционных систем

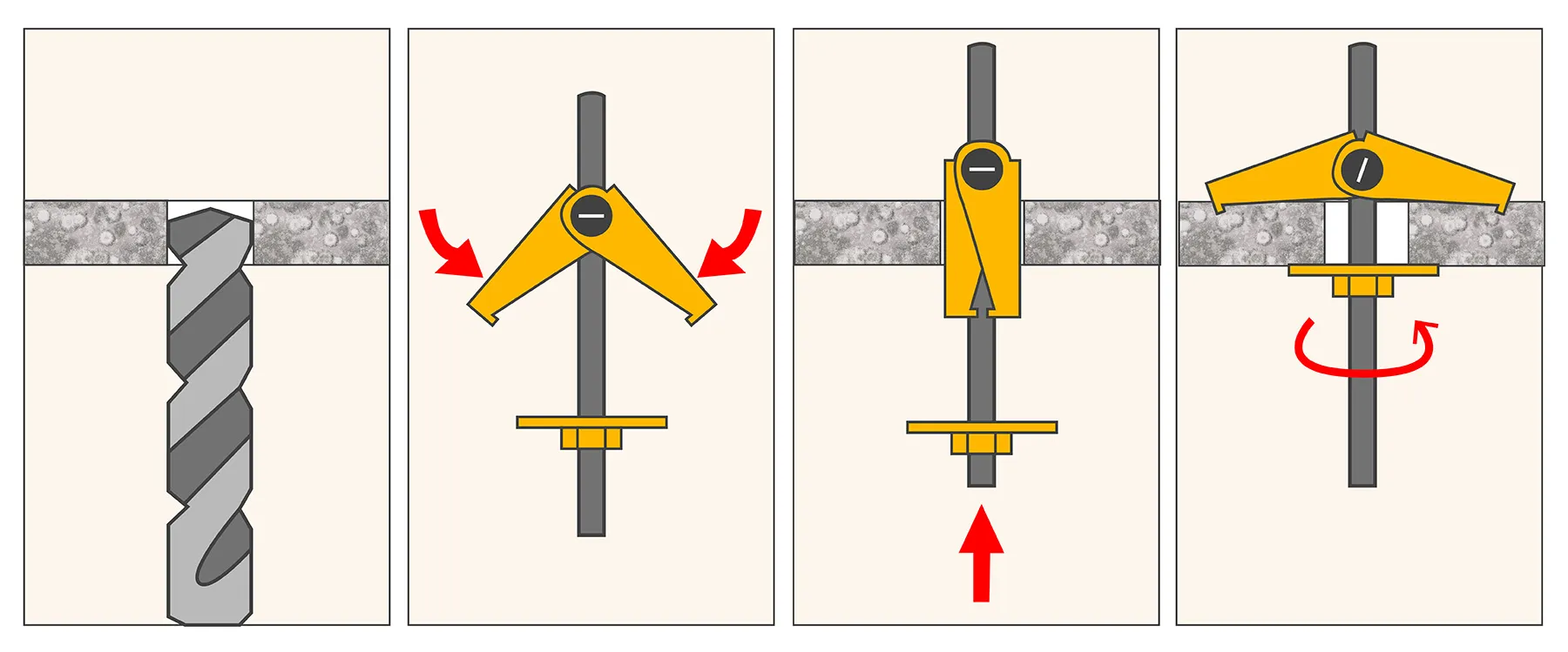

Принцип действия основан на раскрытии крыльев за перегородкой из пустотелого материала. Когда крепеж проталкивают сквозь монтажное отверстие, его элементы складываются. После прохождения пружина автоматически расправляет крылья, и они прижимаются изнутри к поверхности.

Плюсы:

• простой и быстрый монтаж
• хорошо удерживают конструкции на подходящих основаниях

Минусы:

• не выдерживают большого веса
• не для многократного использования
• только для листовых материалов

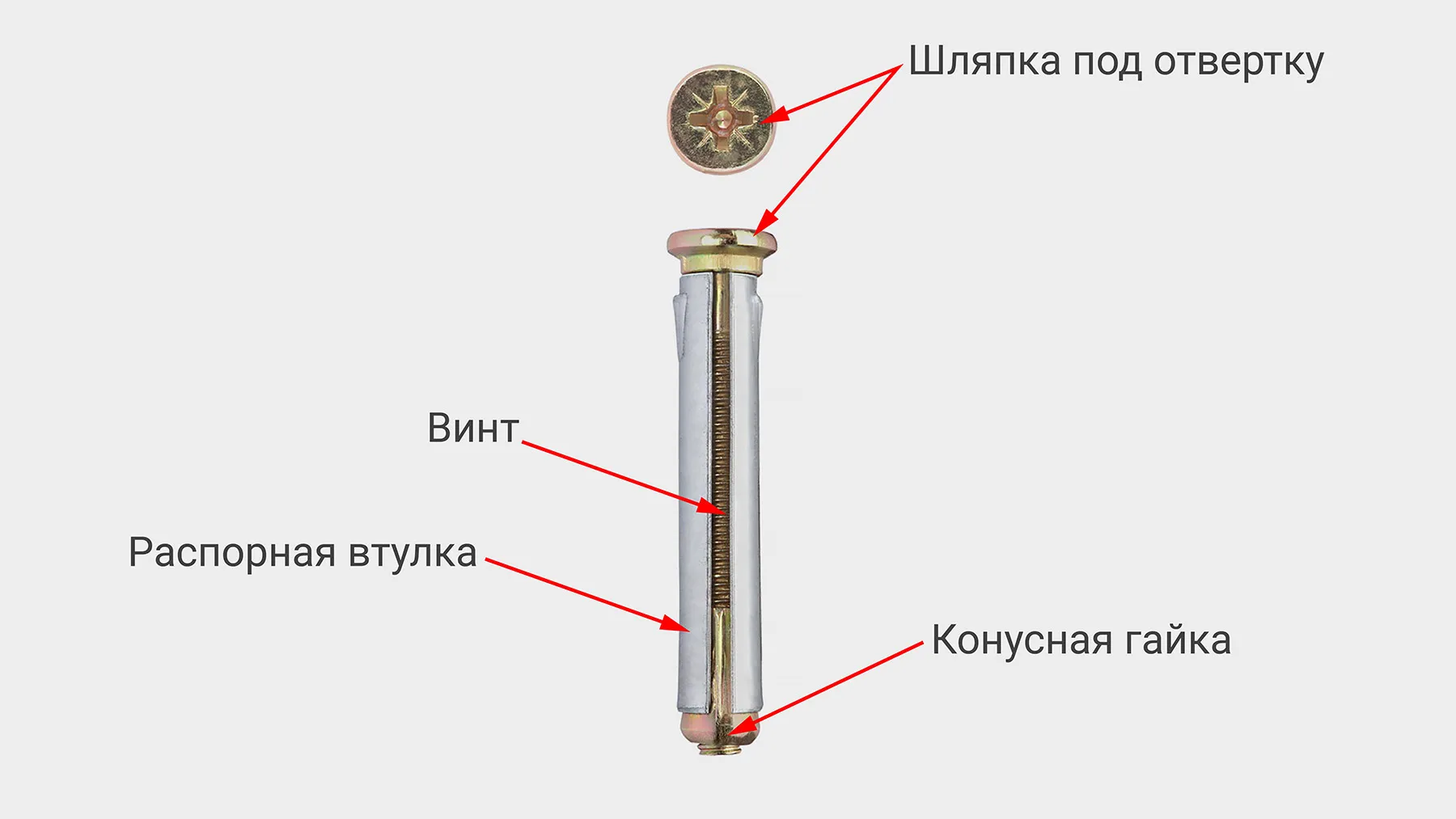

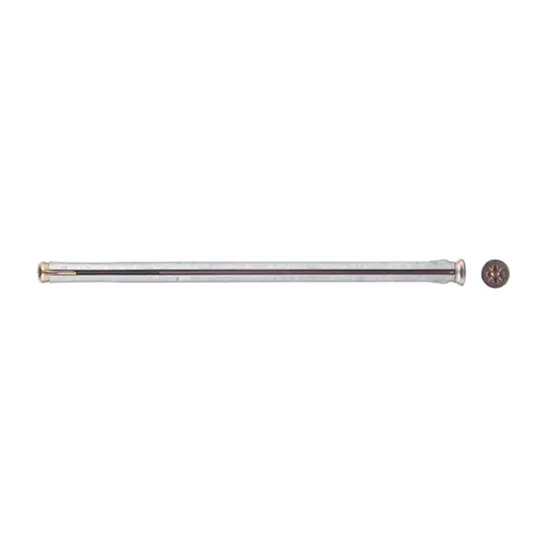

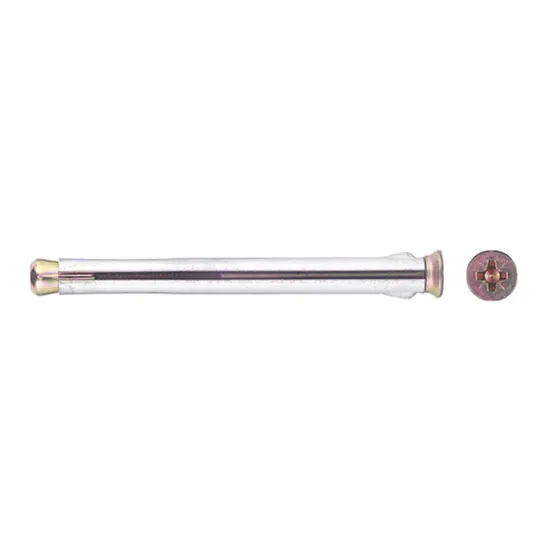

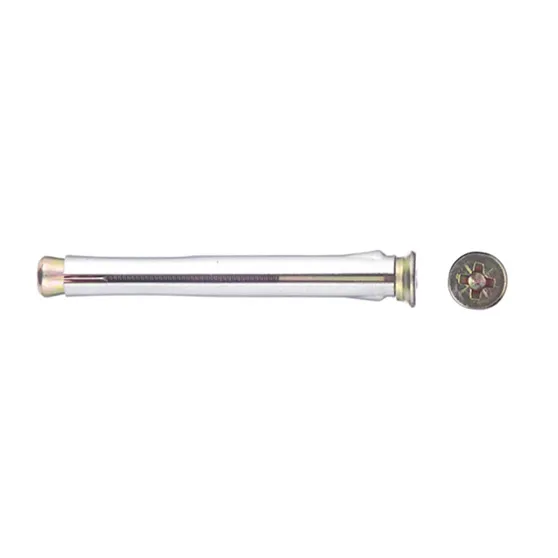

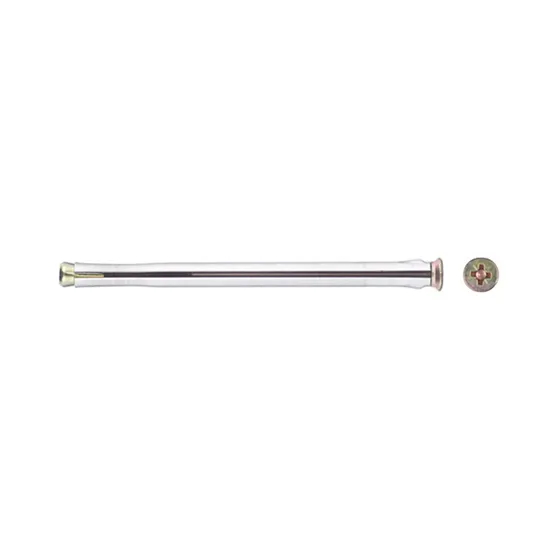

Рамные

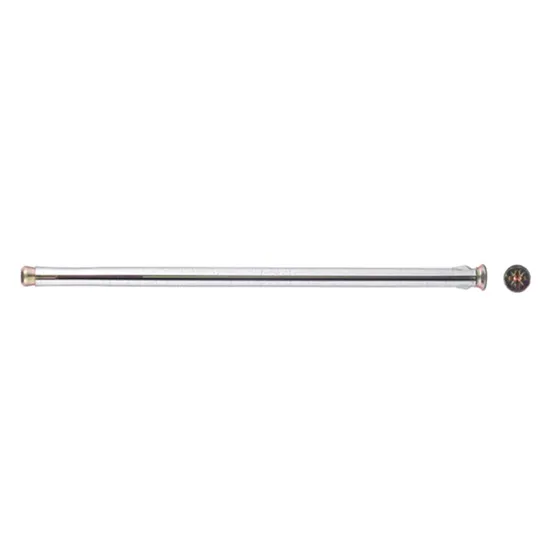

Рамный анкер — это крепеж для профильных конструкций и случаев, где важна плавная регулировка затяжки без ударной силы и риска смещения конструкции. Представляет собой винт с шляпкой под отвертку, распорную втулку и конусную гайку. Материалы — оцинкованная или нержавеющая сталь.

Удобен для монтажа:

• мебели, шкафов, стеллажей к стенам
• оконных и дверных рам
• деревянных балок, реек, направляющих
• фасадных, монтажных профилей

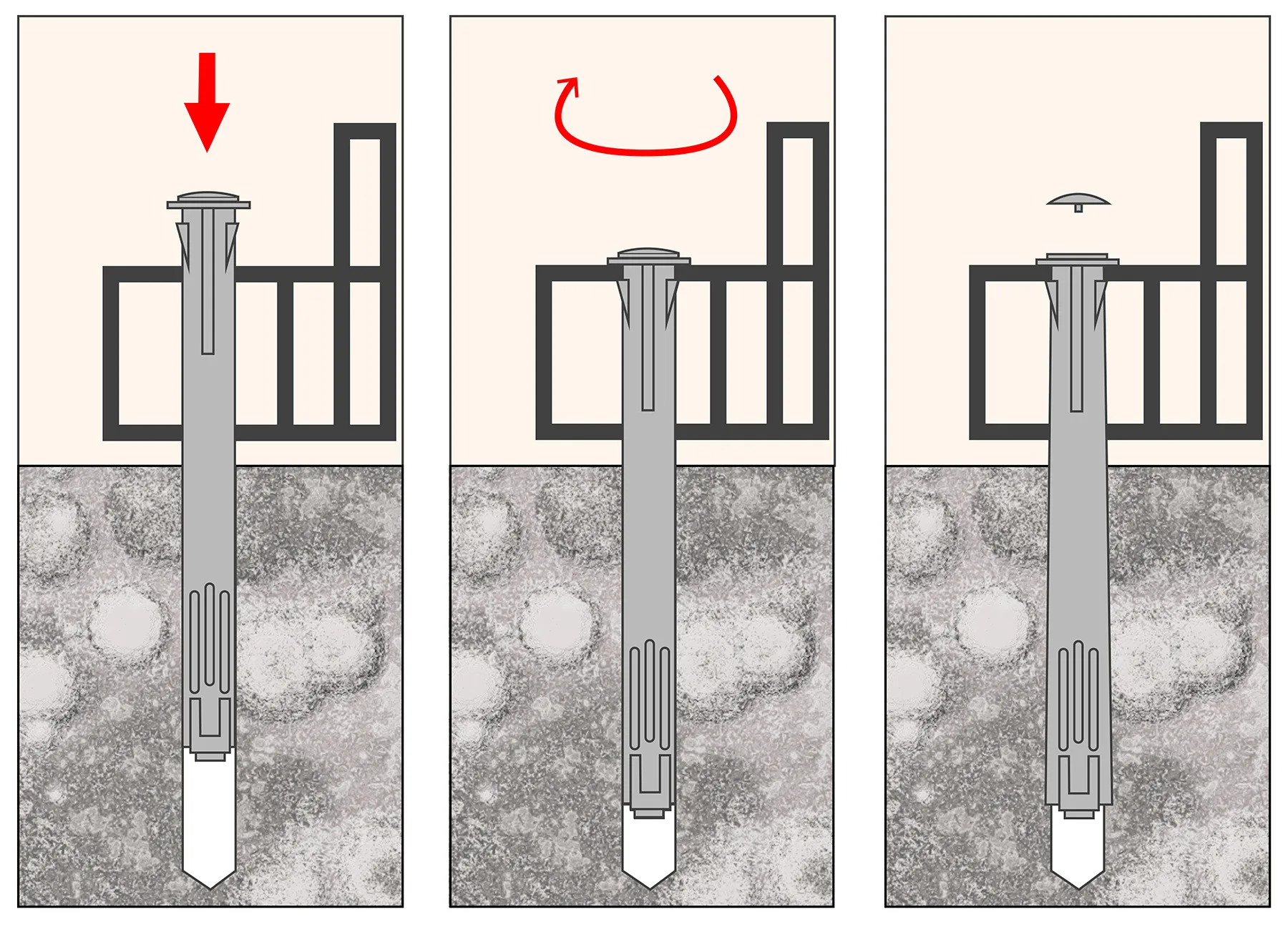

В профиле и основании сверлят отверстия. Затем вставляют изделие и затягивают шляпку отверткой. Это подтягивает конусную гайку и расширяет распорный элемент, который плотно прижимается к стенкам.

Плюсы:

• прочная фиксация в бетонных и кирпичных базах
• возможность плавной регулировки затяжки без риска повредить профиль
• подходят для сквозного монтажа

Минусы:

• не для пустотелых стен и потолков
• требуют точной разметки и выбора бура
• сложнее в демонтаже по сравнению с другими типами и поэтому редко используются повторно

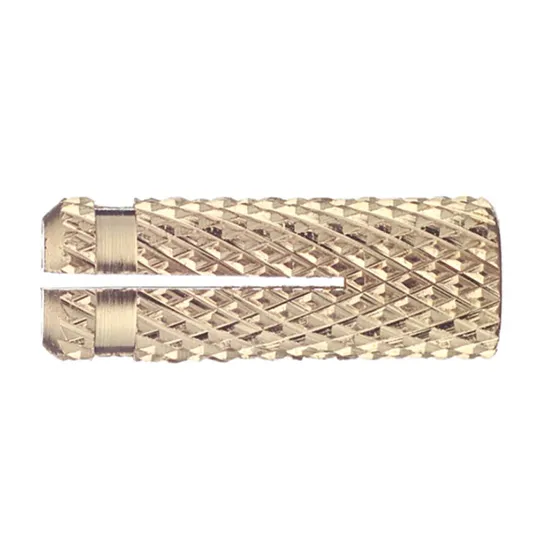

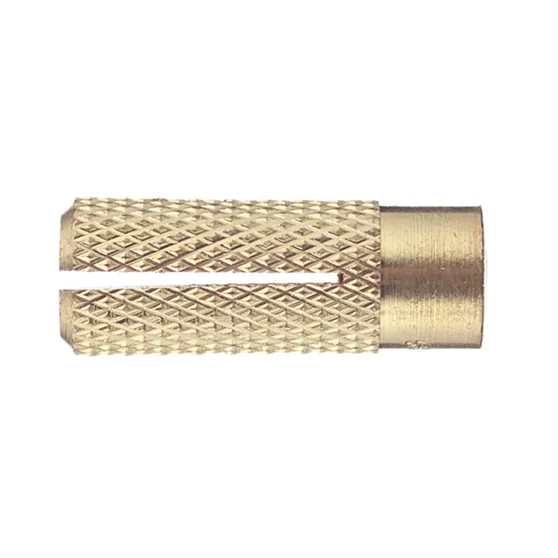

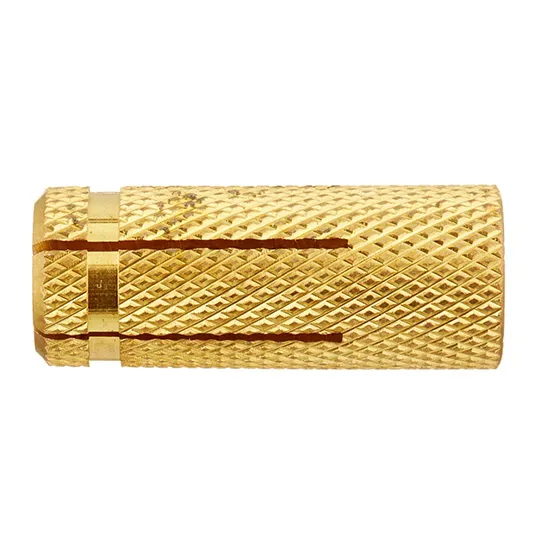

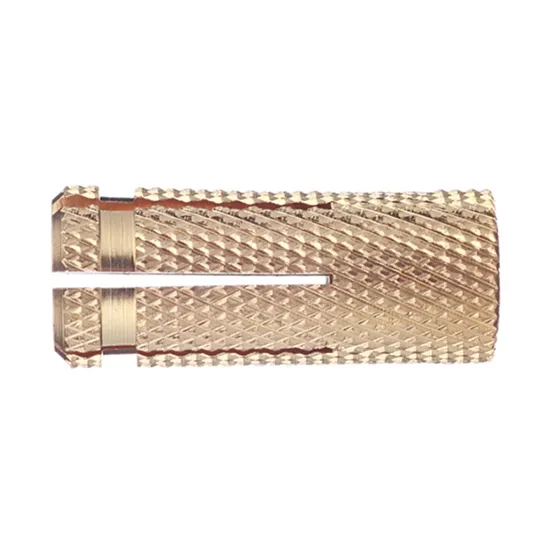

Латунные

При монтаже легких конструкций, инженерных систем, а также в мебельной и электротехнической сферах часто используют латунные анкеры. Разрешены только для полнотелых оснований: бетон, кирпич, камень.

Латунный анкер — это гильза с наружными насечками и внутренней резьбой. При установке не требуется забивать штырь: зафиксировать крепеж помогает затягивание болта. Он прижимает стенки анкера, и гильза распирается в отверстии. Насечки на внешней стороне корпуса предотвращают его проворачивание.

Латунные анкеры используют для фиксации:

• подвесных конструкций и элементов интерьера
• кабеленесущих систем и лотков
• розеток, распределительных коробок
• небольшого сантехнического оборудования

Плюсы:

• подходят для работы с резьбовыми элементами любого типа
• обеспечивают быструю и простую установку
• корпус из латуни устойчив к коррозии

Минусы:

• не для большого веса
• не для пустотелых и рыхлых оснований
• одноразовые
• требуют точного совпадения диаметра анкера и отверстия

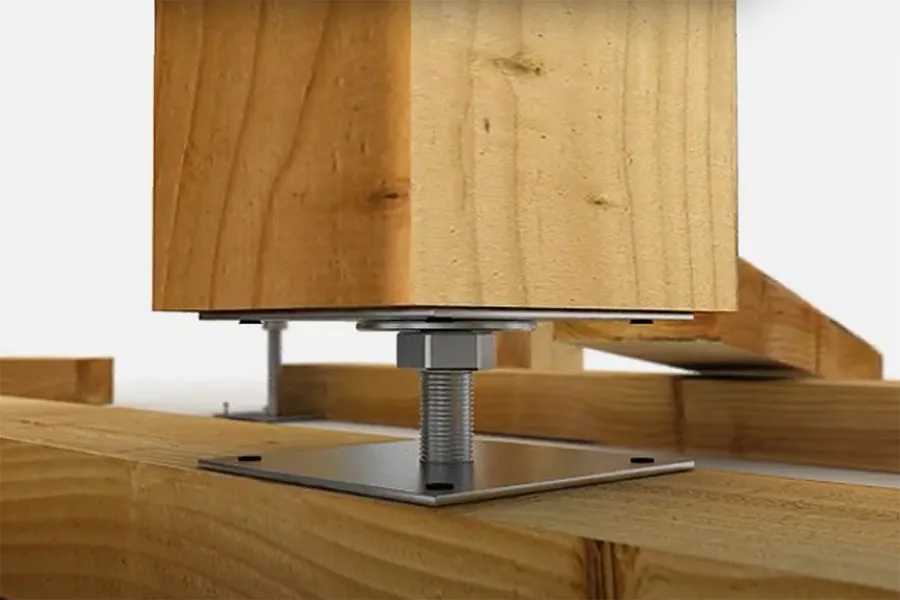

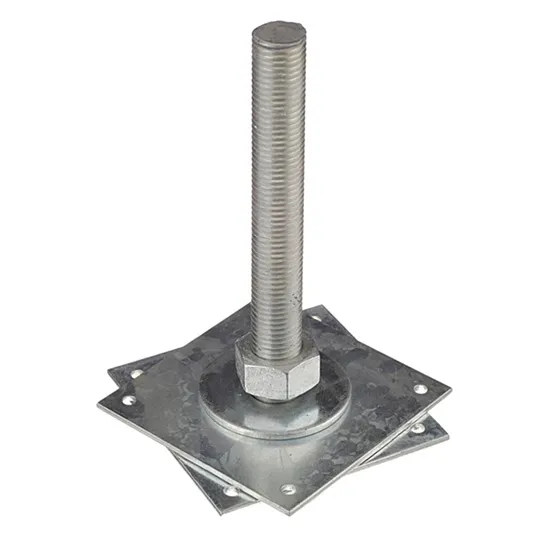

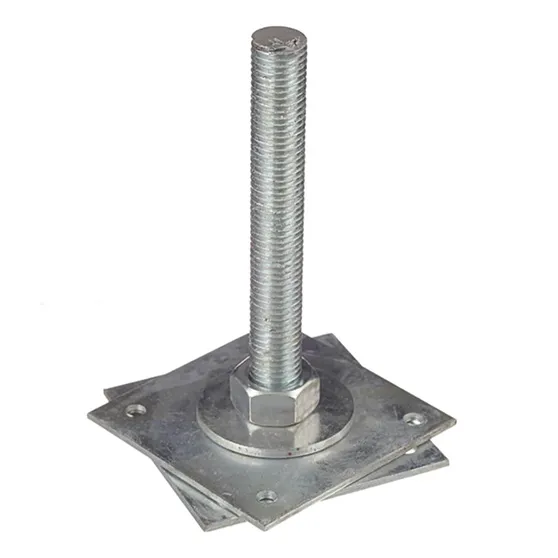

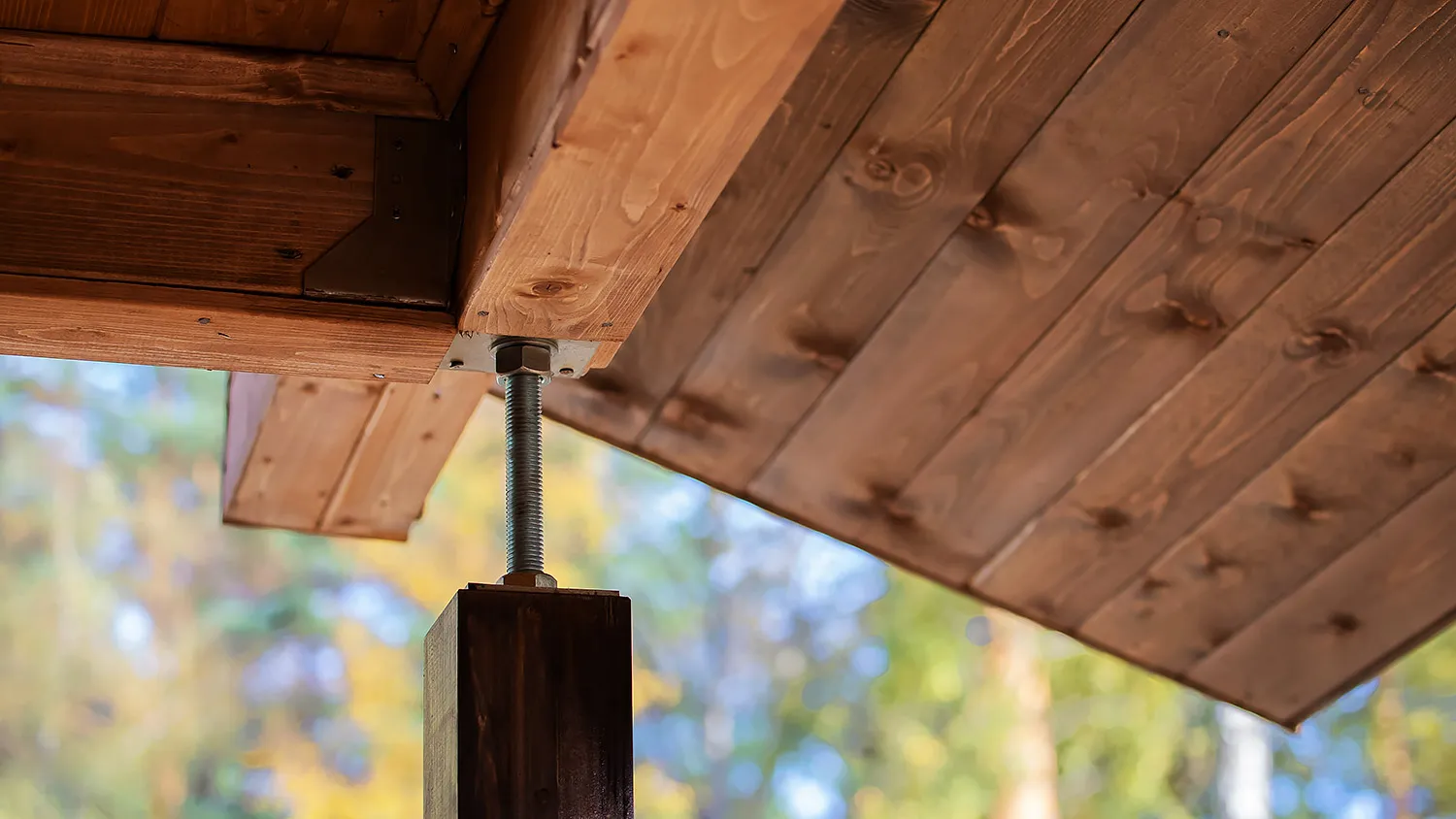

Регулируемые

Другие названия — компенсаторы усадки, а также анкерные болты, регулируемые по высоте. Чаще всего их используют в строениях из древесины, в частности в срубах. Но также применяют в кладке из камня, кирпича или блоков. Крепеж можно регулярно подкручивать, что компенсирует естественную усадку сооружения, увеличивает его устойчивость.

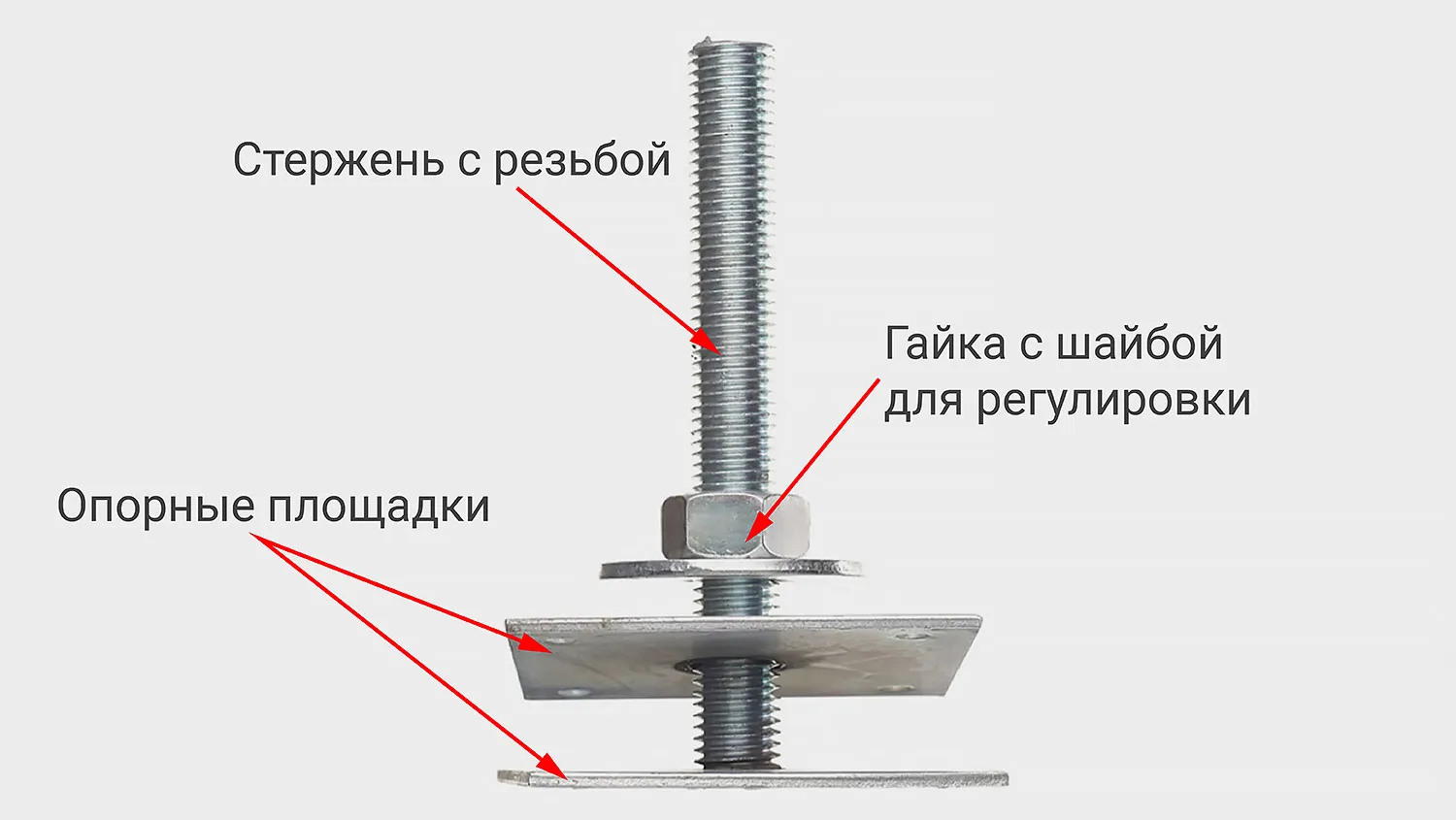

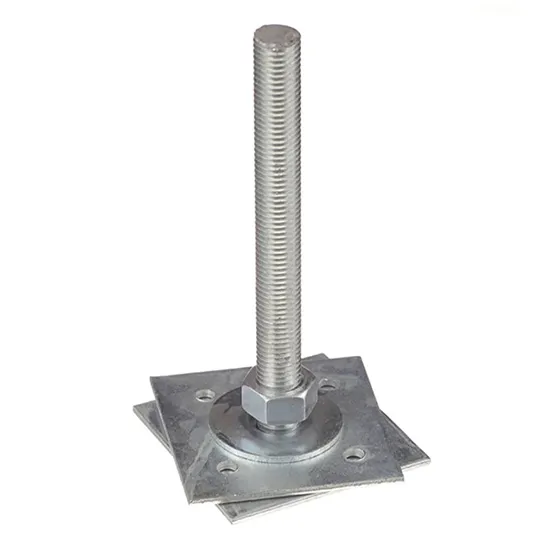

Регулируемый анкер включает:

• стержень с резьбой
• опорные площадки: одна — подвижная, другая — нет
• шайбу и гайку для регулировки высоты

Работа регулируемого анкера основана на возможности изменять высоту после установки. Для этого понадобятся:

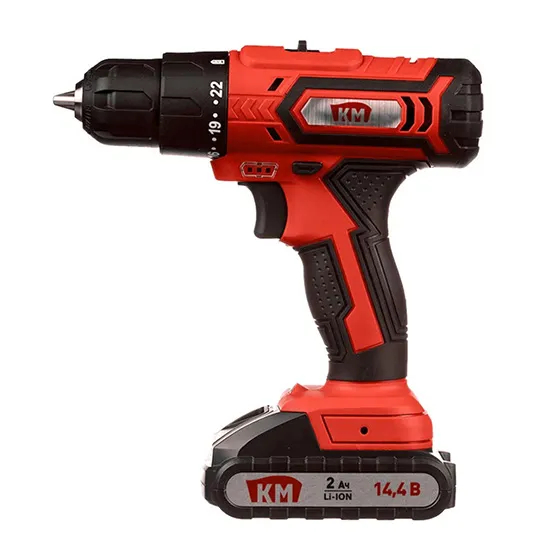

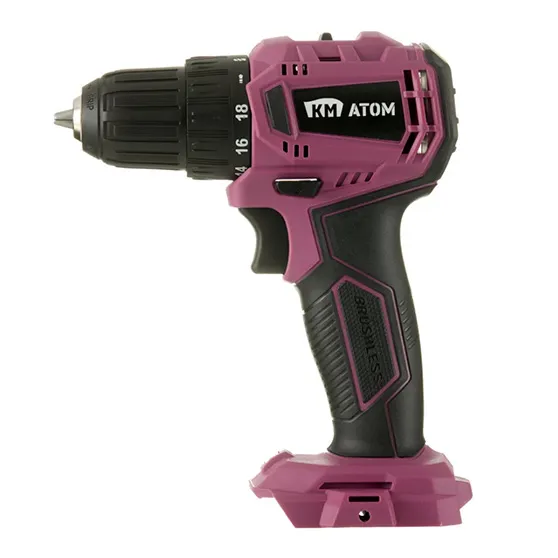

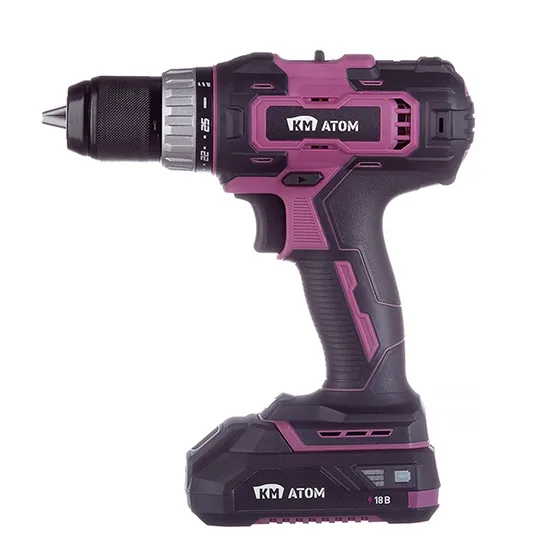

• дрель-шуруповерт

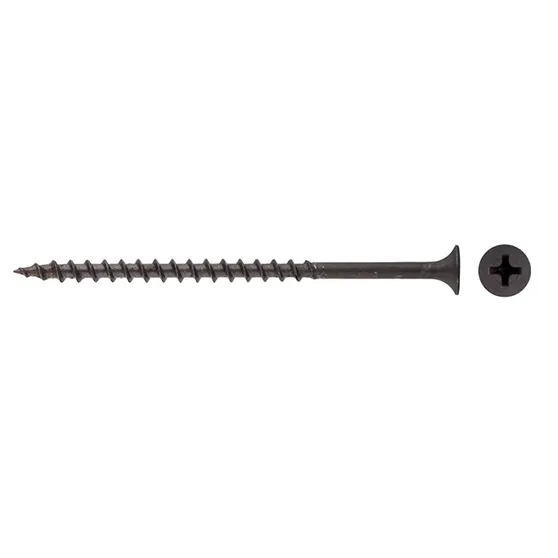

• саморезы по дереву

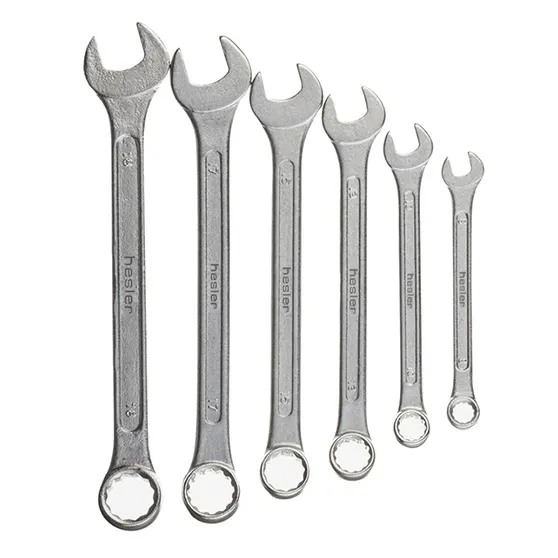

• гаечный ключ

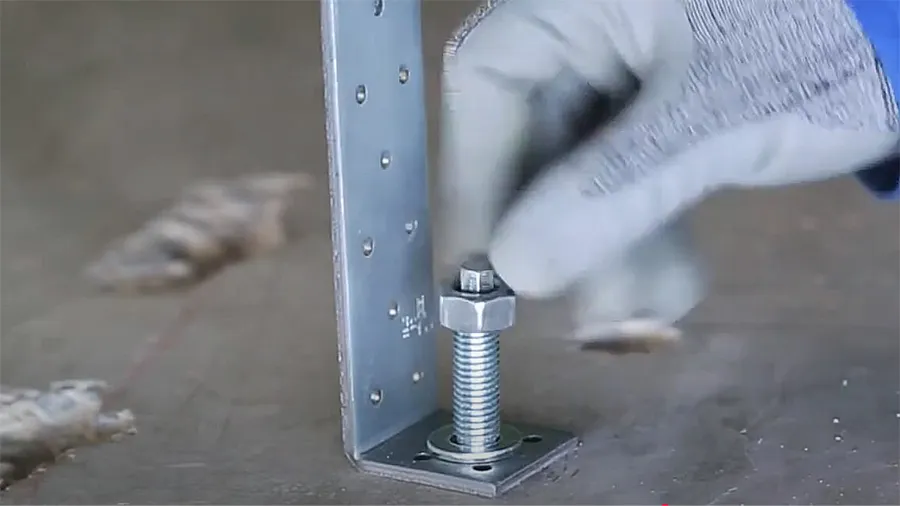

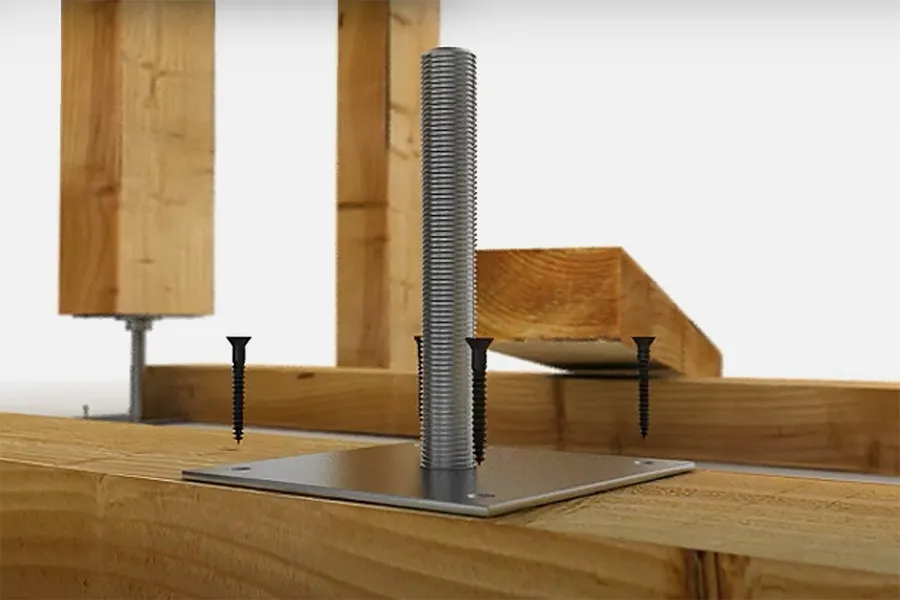

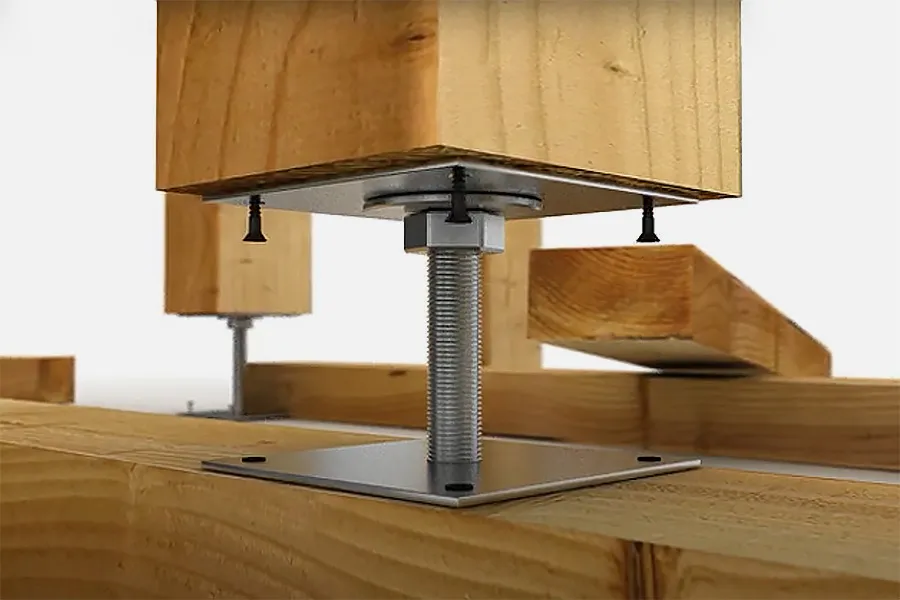

Рассмотрим, как монтируют и регулируют подобное изделие на примере деревянных конструкций.

Такие анкеры производят из оцинкованной или нержавеющей стали. Это защищает их от коррозии при монтаже на улице или в помещениях с высокой влажностью.

Преимущества:

• облегчают выравнивание сооружений и позволяют избежать их деформации
• увеличивают срок службы крепления
• снижают затраты на ремонт и обслуживание домов

Недостатки:

• сложные в установке, требуют квалификации
• высокая цена
• необходимо постоянное обслуживание

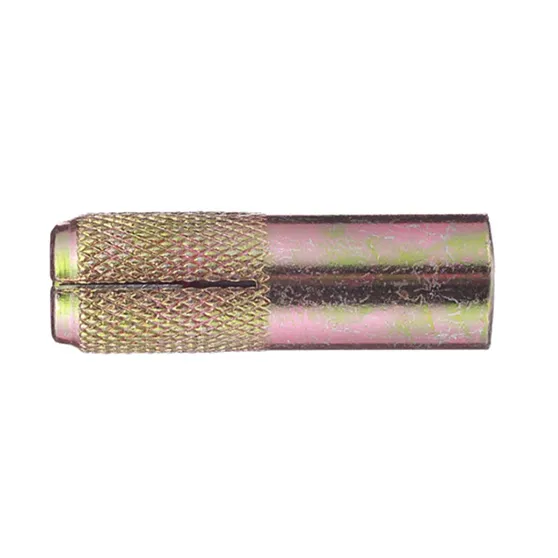

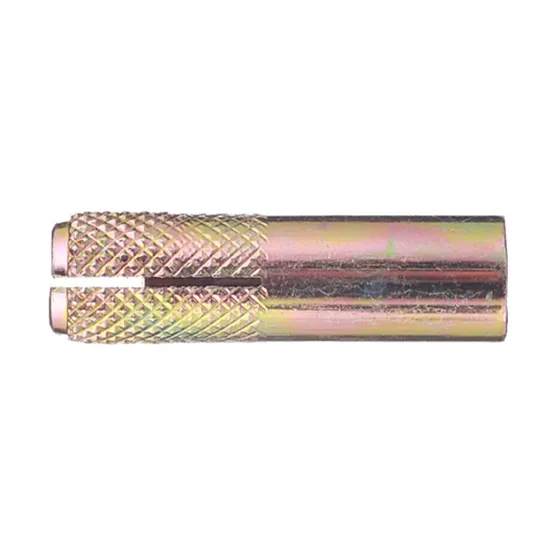

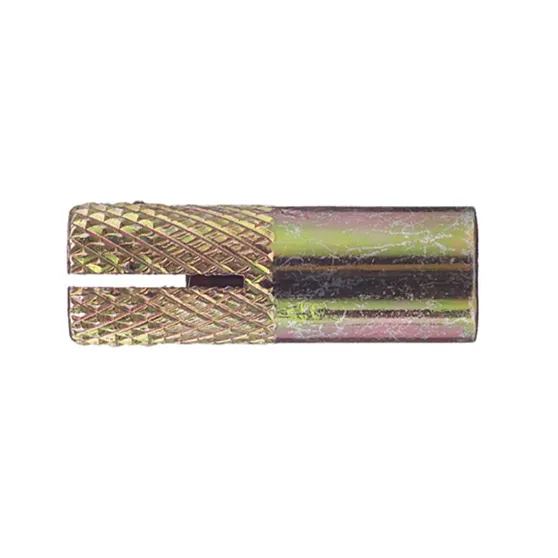

Забивные/ударные

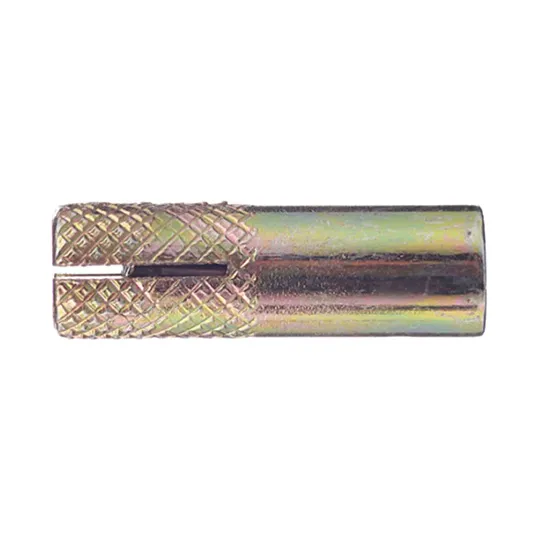

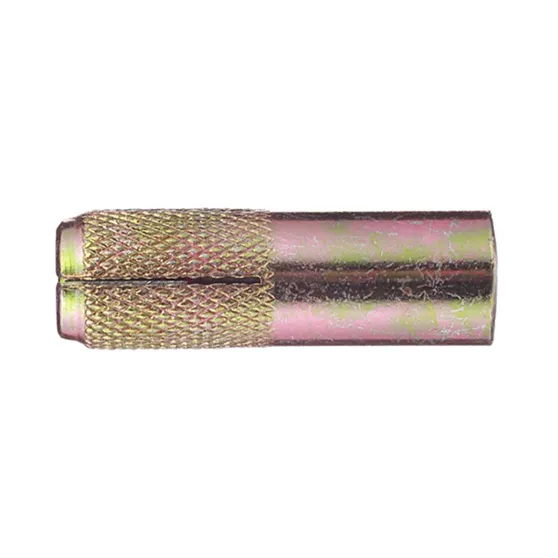

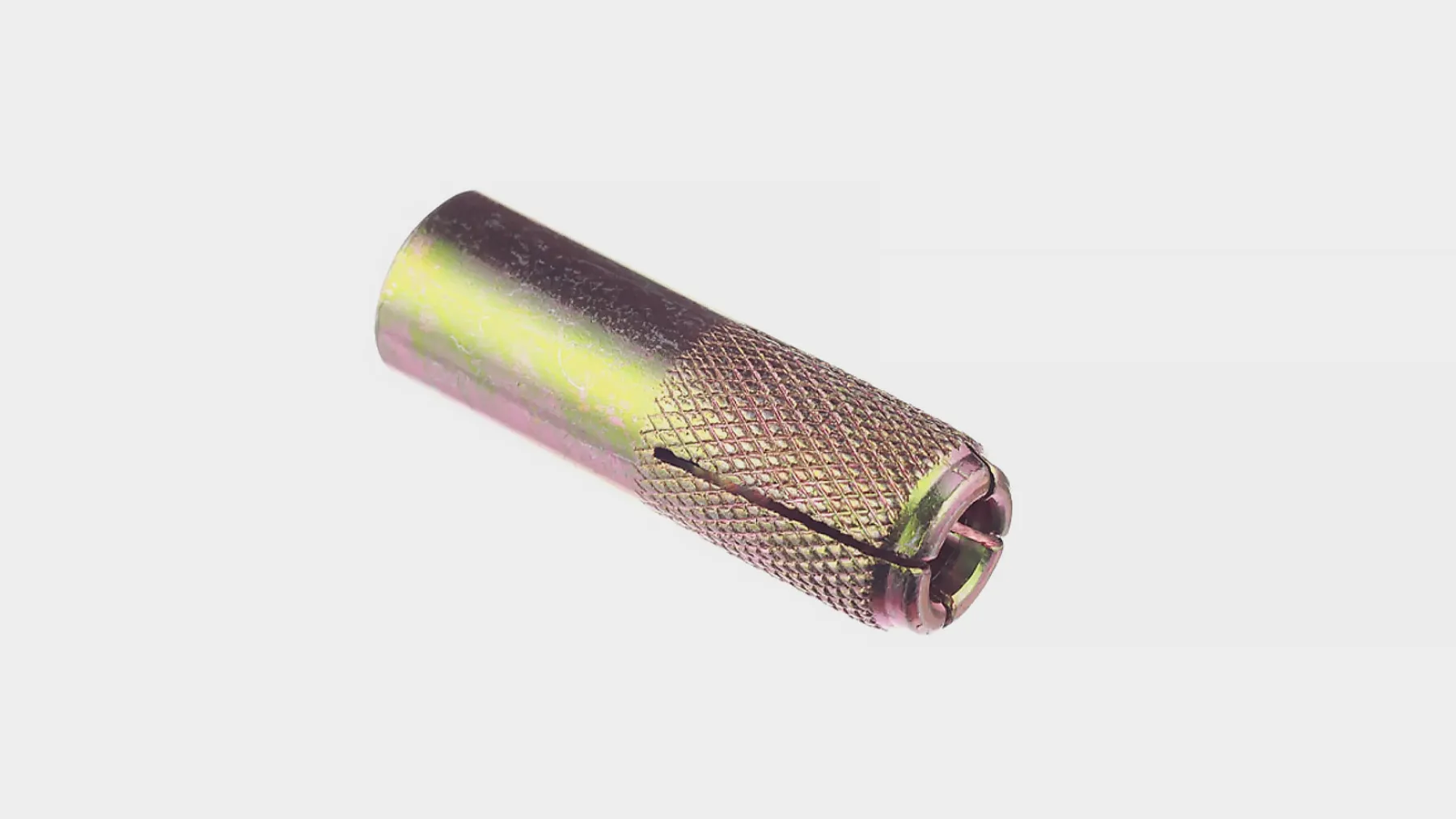

Забивной анкер — это небольшая гильза из стали или латуни с осевыми разрезами. На одном ее конце отверстие с резьбой под шпильку, на другом — клин (внутри) и прорези, которые при завинчивании раскрываются и образуют распорные лапки. Внешние насечки в виде сеточки обеспечивают лучшее сцепление.

Похожи на латунные, но принцип установки немного другой. Допустимы для небольшого веса, зачастую — для монтажа электрических и сантехнических систем в полнотелых стенах из твердых материалов.

Применяют для фиксации:

• подвесных потолков, светильников, табло, вывесок
• оборудования, металлоконструкций
• тяжелых инженерных коммуникаций и вентиляции
• мостов, опорных стен

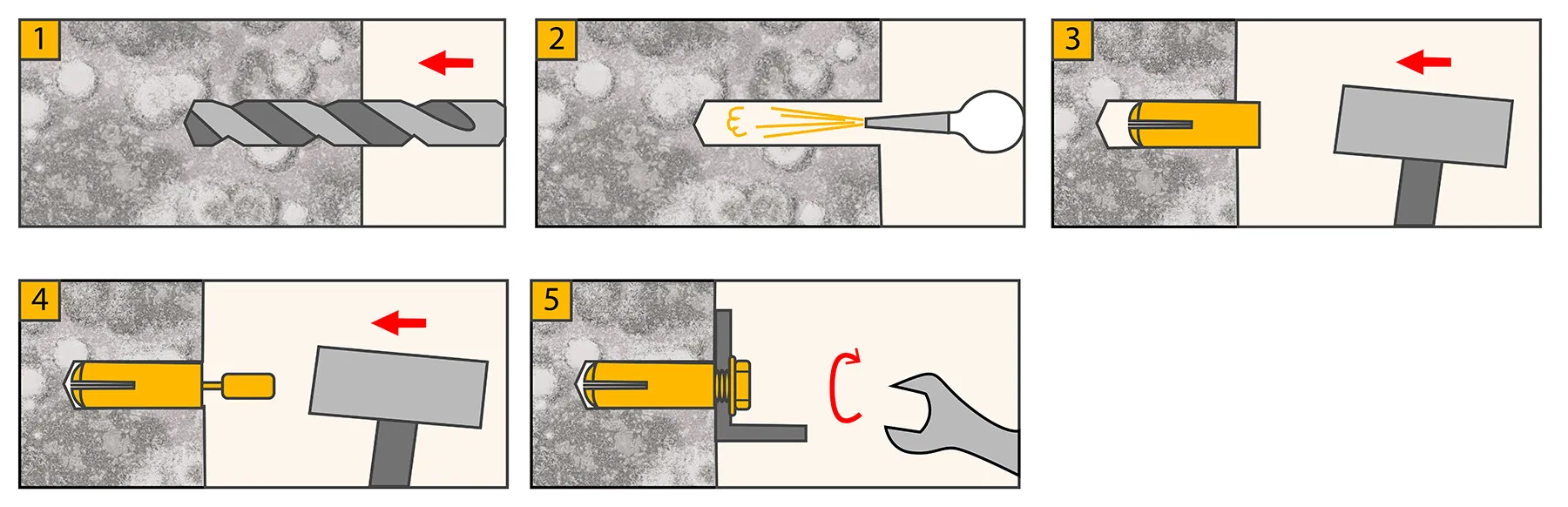

При установке гильзу вставляют в заранее подготовленное отверстие. После в нее забивают штырь. В результате удара клин смещается и раскрывает распорную часть изнутри. После этого на место штыря вставляют болт или шпильку с любой головкой, затягивают гайку.

Плюсы:

• подходят для работы с болтом, шпилькой, крюком и др.
• требуют небольшой глубины сверления

Минусы:

• не допускают многократное использование
• не для пустотелых или рыхлых оснований
• при неправильной установке могут повредить материал
• при неправильной установке могут повредить материалчувствительны к точности сверления и соосности

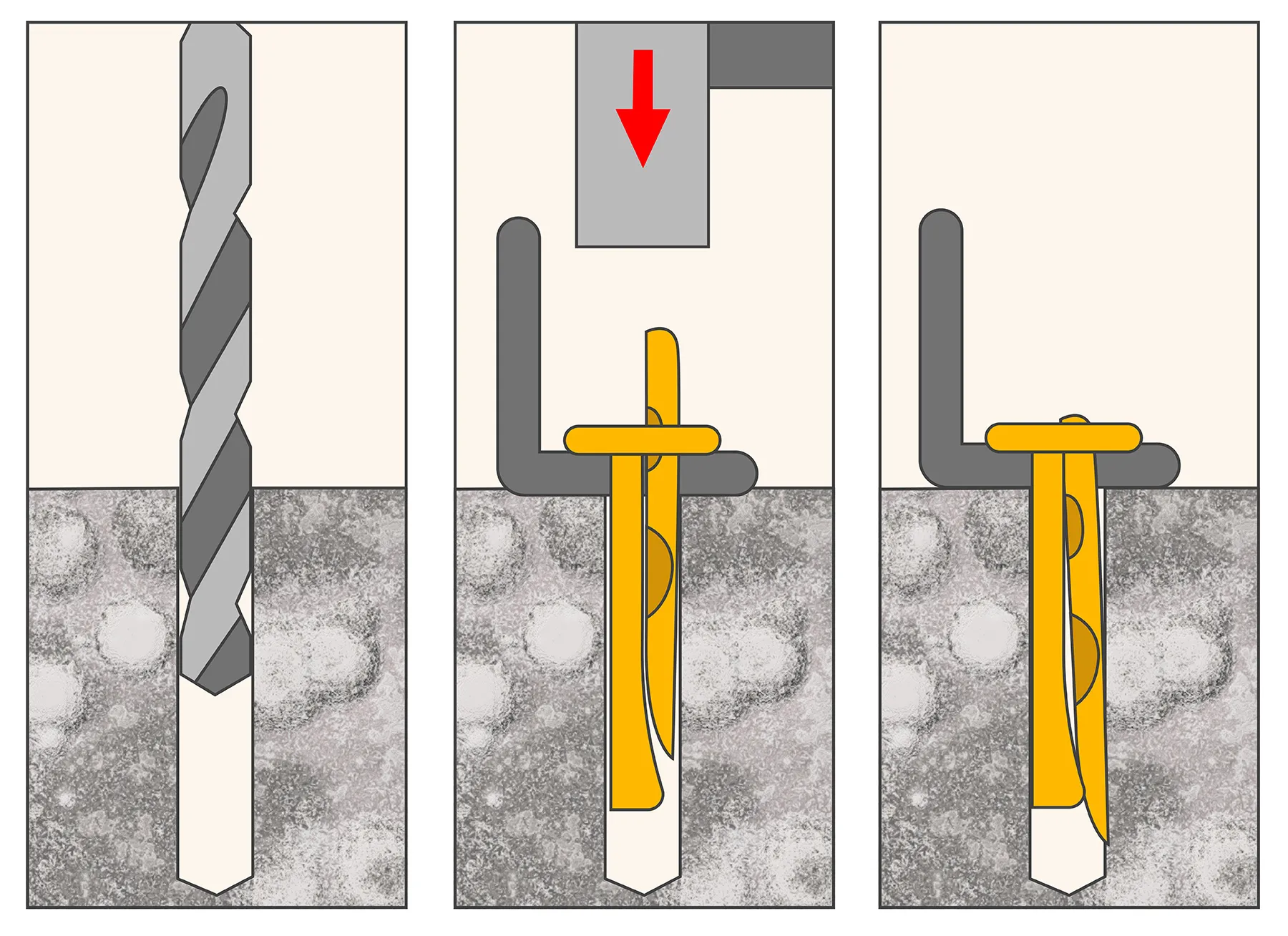

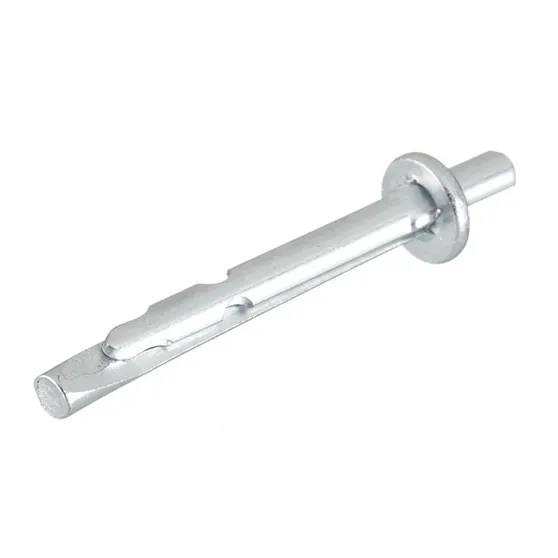

Анкер-клин

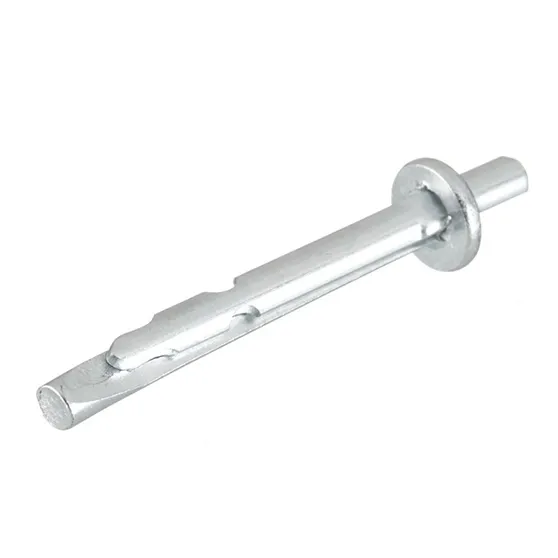

Еще один вариант забивного подтипа — анкер-клин. Нужен для простой и крепкой фиксации легких конструкций к стенам, потолку.

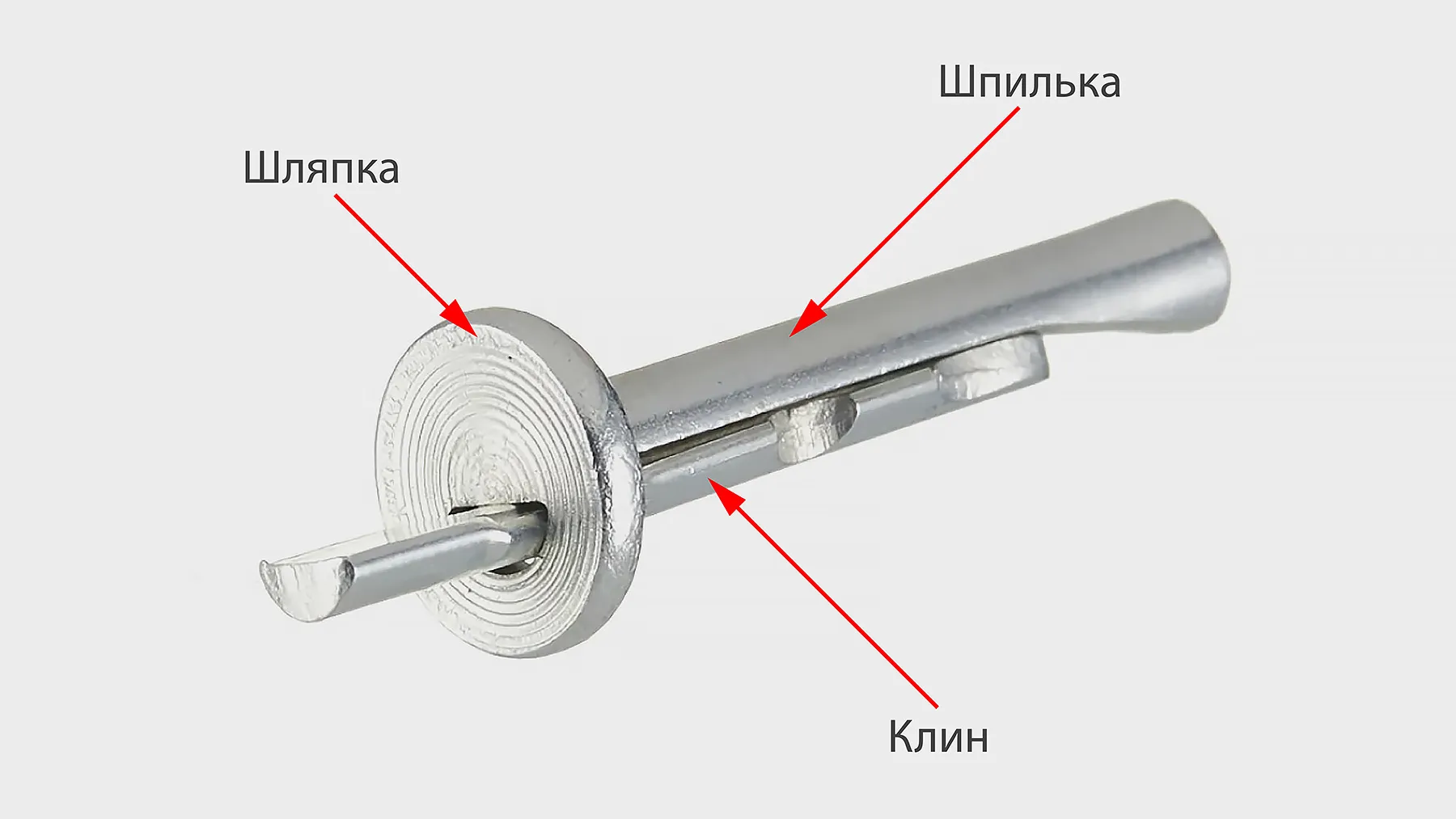

Состоит из:

• шпильки с расширением на конце
• наружной шляпки
• клина для распора

Выбирают для монтирования:

• натяжных потолков, тяжелых люстр
• металлических профилей, перфорированных лент, уголков
• вентиляционных каналов, решеток
• кабельных систем

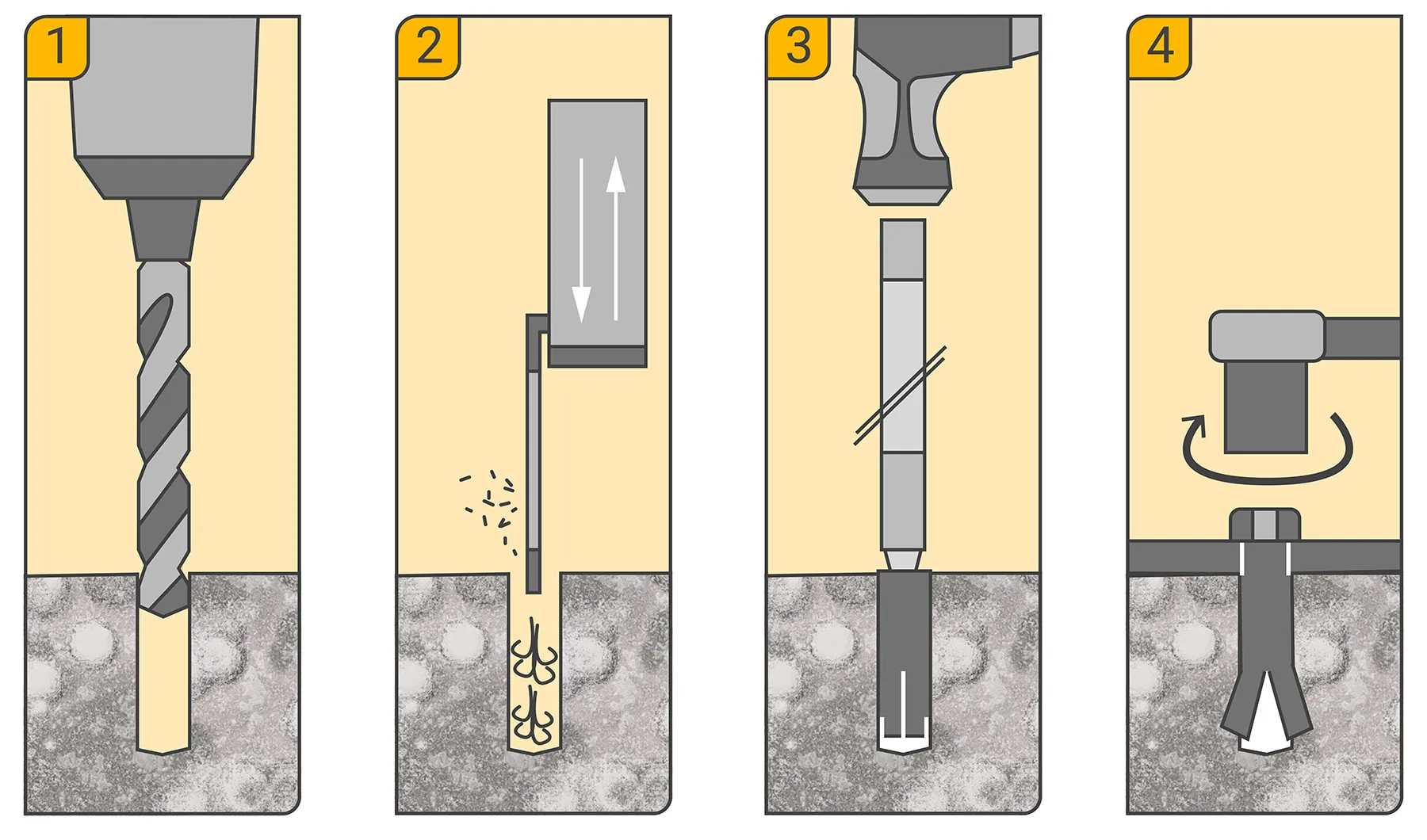

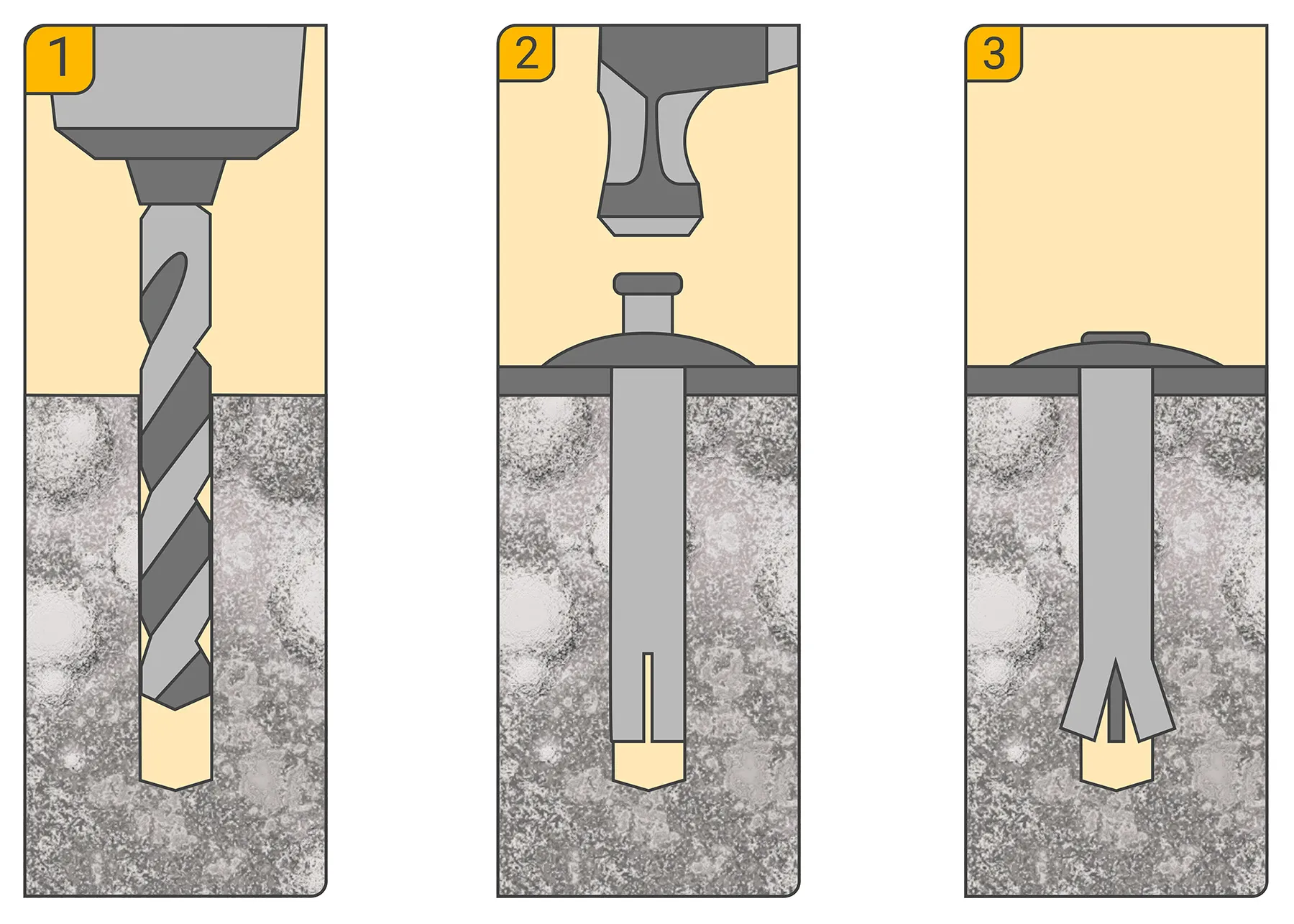

Принцип работы основан на забивании изделия в предварительно просверленное отверстие. При ударе молотком клин соскальзывает по шпильке и утолщает ее конец, что дает твердую сцепку.

Анкер-клин производят из оцинкованной стали, которая не ржавеет. Иногда — с желтопассированным покрытием. Оно повышает устойчивость к внешним воздействиям.

Преимущества:

• быстрый и простой монтаж
• надежная фиксация в твердых материалах

Недостатки:

• не для пористых или пустотелых оснований
• тяжело демонтировать для повторного использования

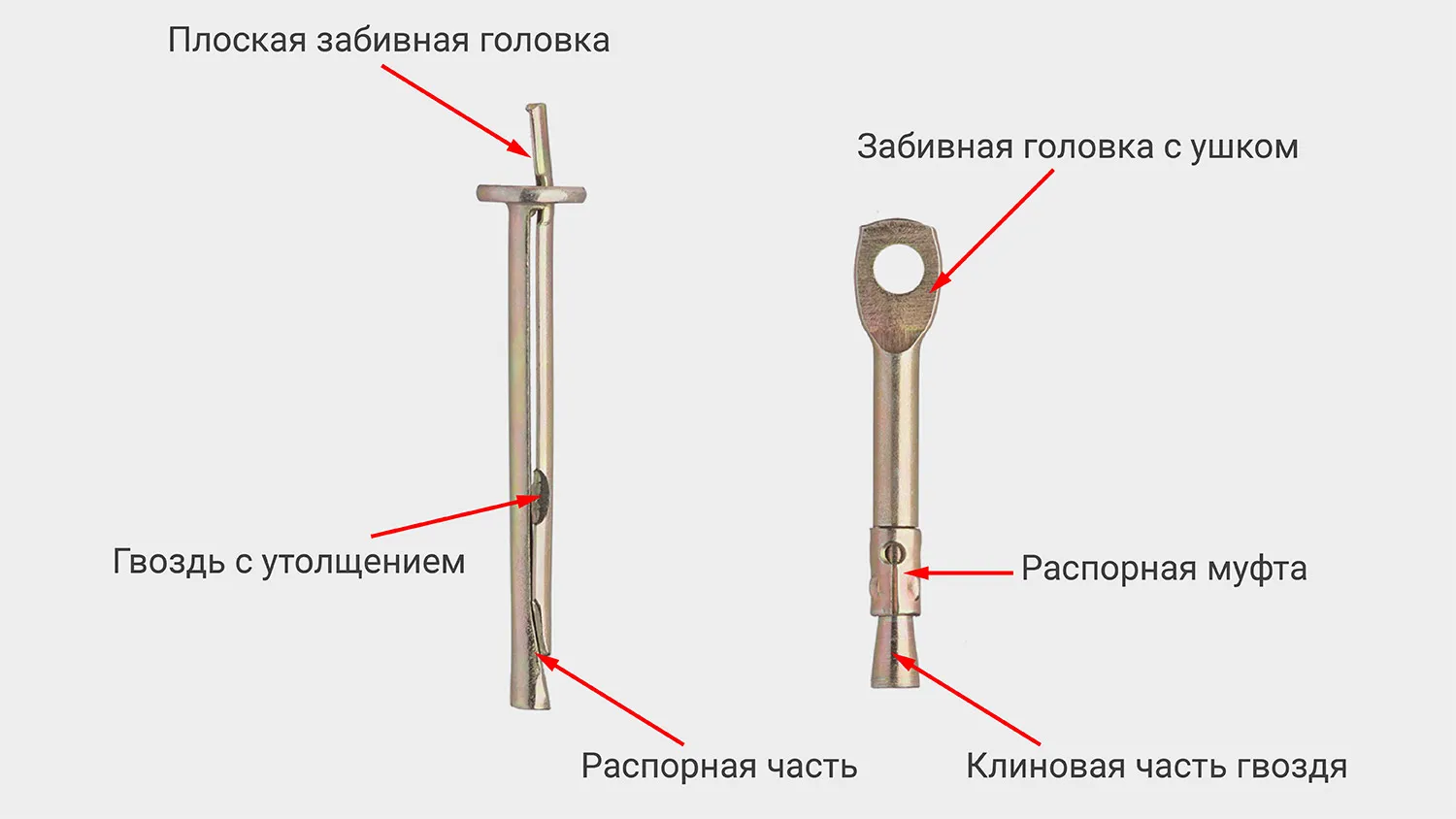

Гвоздевые

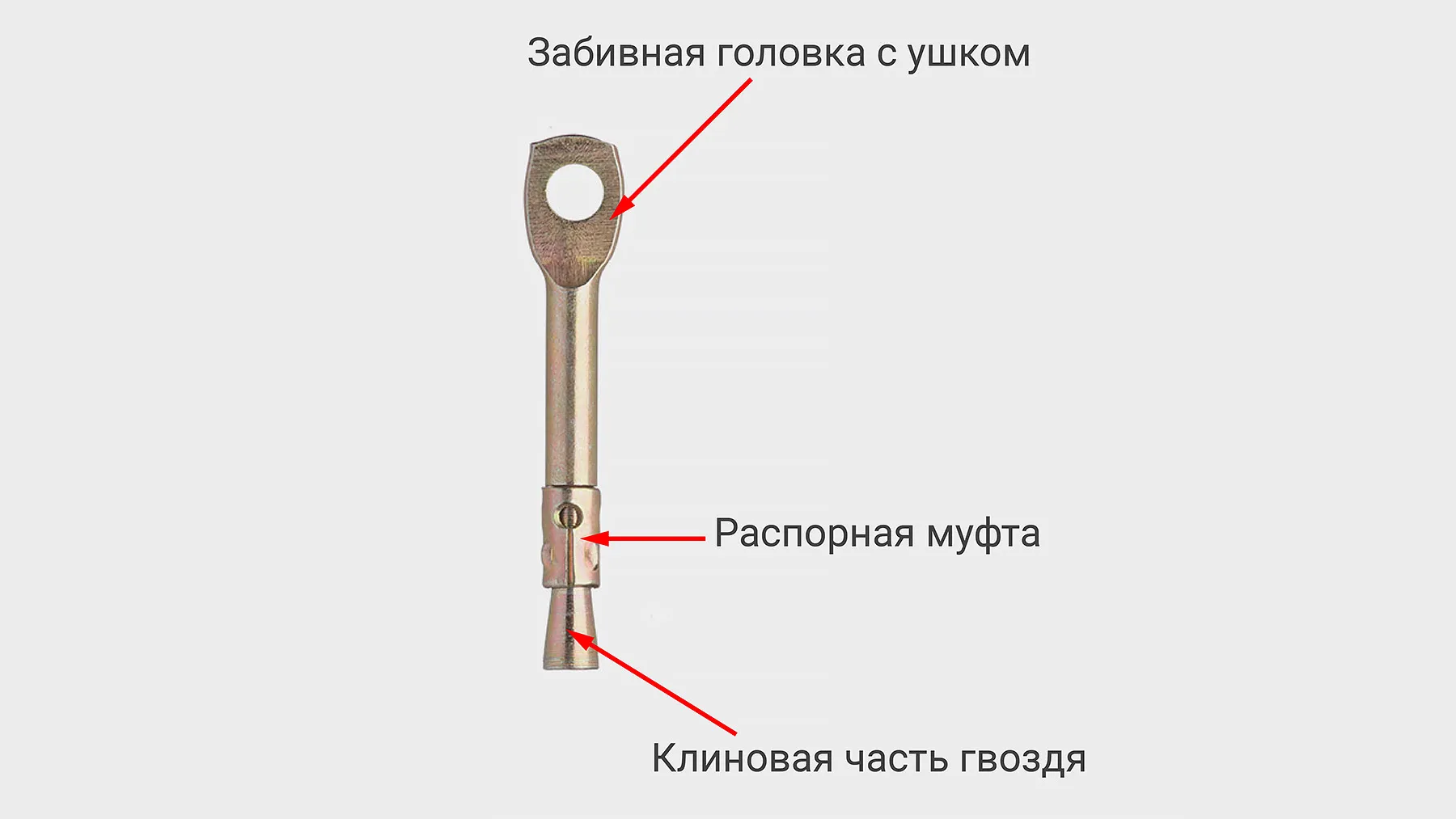

Для быстрого крепления во время серийного монтажа выбирают гвоздевой анкер. При таких задачах важны скорость, простота и надежность.

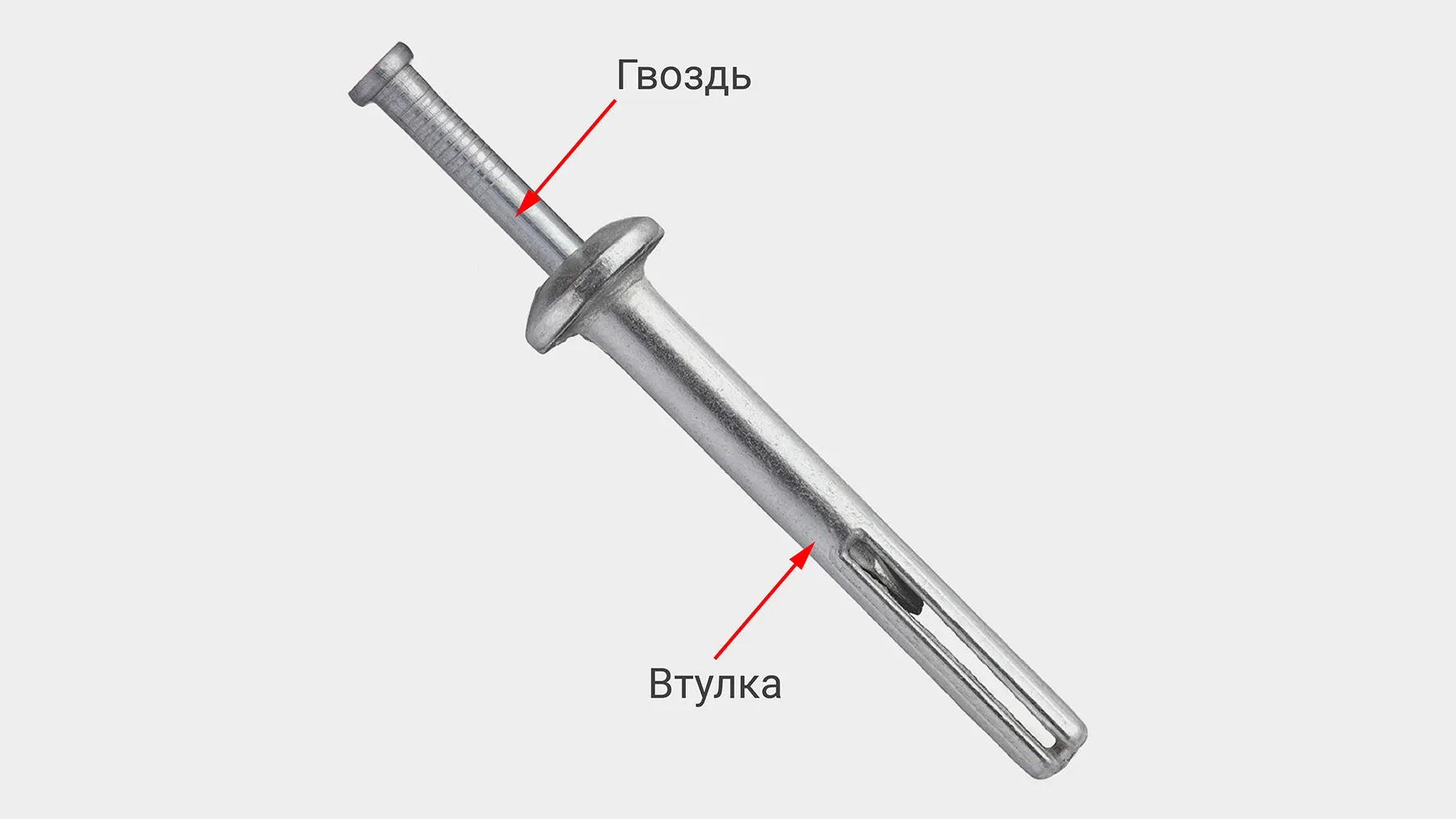

Основные части:

• втулка с распорной частью
• гвоздь, но не с заостренным концом, а коническим, — находится внутри втулки

Производят из оцинкованной или нержавеющей стали, что обеспечивает защиту от коррозии и позволяет использовать их как внутри помещений, так и на открытом воздухе.

Покупают для фиксации:

• монтажных реек, профилей
• подвесных потолков, светильников
• вентиляционных и противопожарных систем
• кабельных лотков, перфоленты

Изделие помещают в отверстие. Ударом молотка заставляют гвоздь с коническим кончиком пройти глубже во втулку. Это расширяет ее и плотно прижимает к базе.

Плюсы:

• монтаж без гаечных ключей
• стабильная сцепка при небольшой глубине
• возможность применения в условиях ограниченного пространства

Минусы:

• не для пустотелых или рыхлых материалов
• держит меньший вес в сравнении с другими видами
• одноразовые

Потолочные

От других забивных вариантов потолочный анкер отличает ушко на шпильке. Назначение — крепление подвесных конструкций к потолкам из твердых материалов. Изготавливают преимущественно из оцинкованной стали, так как она долговечная и не боится коррозии.

Состоит из:

• гвоздя с кольцом на одном конце и клиновой частью на другом
• распорной муфты

Покупают для монтажа:

• инженерных систем
• осветительных приборов
• кабельных трасс, тросов

Изделие забивают ударом молотка по головке. Верхняя часть шпильки смещается вниз и толкает муфту на клиновый конец. Муфта распирается и фиксирует себя в потолке. Кольцо — точка подвеса потолочных элементов.

Преимущества:

• стойкое соединение в твердых материалах
• удобное и простое крепление через ушко

Недостатки:

• требуют особой точности при выборе бура и сверлении
• не для пустотелых и пористых баз
• одноразовые

С кольцом или крюком

Особняком выделяют типы со специфическими формами наконечника. Это не отдельный вид анкеров, а лишь варианты наружной крепежной части — головки. Она может быть выполнена в виде кольца, крюка, S-элемента или карабина. Такой формат используют, когда нужно монтировать объект не плотно к поверхности, а подвесить: на веревке, цепи, тросе или через проушину.

Как устроен такой анкер:

• наружная часть для подвеса
• анкерный элемент любого типа: клинового, распорного или разжимного, забивного
• фиксирующая гайка с прижимной шайбой

Выбирают для подвеса:

• светильников, люстр, кабельных трасс
• декоративных элементов, оборудования на цепях
• сеток, флагов, рекламных конструкций, баннеров
• спортивного инвентаря, турников, груш
• вентиляционных коробов, воздуховодов, легких коммуникаций

Анкер монтируют в заранее сделанное отверстие согласно его типу. Распорная часть остается внутри стены, а элемент для подвеса — снаружи. Фиксация получается прочной и устойчивой к выдергиванию.

Преимущества:

• универсальность — для монтажа к стенам, потолкам, наклонным поверхностям
• большой выбор форм
• удобное подвесное крепление
• быстрое и простое снятие и замена объекта

Недостатки:

• визуально заметны, могут нарушать эстетичность интерьера
• не всегда рассчитаны на большие нагрузки — зависит от материала основания и конструкции анкерного элемента

Химические

Химический анкер — это тип крепежа, который удерживается не за счет распора, а благодаря специальному клеевому составу. Предпочтителен для высоконагруженных соединений, особенно в условиях вибрации, пустотелого или поврежденного материала.

Химические анкеры бывают в формате тубы (картриджах) и в виде капсул. Первый вариант подходит для больших объемов: сначала сверлят отверстие, затем заполняют его составом с помощью пистолета и вставляют металлическую основу. Капсулы удобнее для разового использования: их сразу помещают в отверстие перед монтажом анкера.

В пустотелых материалах, например щелевом кирпиче, в отверстие вставляют специальную сетчатую гильзу — она не позволяет клею сразу вытечь в трещины. Когда ее заполняют смесью и вставляют туда шпильку для химсостава, клей выходит через ячейки и застывает в таком виде.

Кроме случаев с высокими или динамическими нагрузками химические анкеры удобны для усиления поврежденных основ других видов крепежей, которые нельзя заменить. А также их часто применяют во время ответственных строительных задач для дополнительной фиксации, например при реконструкции зданий.

Плюсы:

• высокая несущая способность
• не создают напряжения в основании, в отличие от распорных моделей
• подходят для крепления близко к краю базы
• не повреждают материал при установке

Минусы:

• высокая цена
• требуют строгого соблюдения технологии
• чувствительность к температуре и влажности в момент монтажа

Как выбрать анкер для бетона

Первый шаг в подборе механического вида — разобраться, с какими стенами или потолками вы будете работать. В быту анкеры чаще всего ставят в бетон, так как его широко применяют в строительстве. Материал хорошо справляется с нагрузкой на сжатие, то есть когда на него давят. В этих местах можно устанавливать любые анкеры.

При растяжении — когда давление тянет базу в разные стороны — бетон держит нагрузку примерно в 10 раз хуже. Такие места называют «растянутой зоной», их отличительный признак — трещины. Они снижают несущую способность крепежа, поэтому монтировать в них любой анкер не получится.

В данном случае нужен механический тип с допусками и сертификатами для установки в растянутый бетон. Хороший пример — клиновые анкеры класса BZ, BZ A4, BZ HCR. Их можно монтировать даже в базу с трещинами до 0,3 мм.

Также учитывайте класс прочности бетона: механические виды подходят только для классов выше C20/25.

Никита Поспелов

Если класс бетона ниже указанного или в нем есть дефекты и трещины, то использовать механический тип анкера нельзя. В таком случае применяют только химические составы или вовсе отказываются от монтажа в этом месте.

Тип и степень нагрузки

Анкерная нагрузка — усилие, которое крепеж способен выдержать без разрушения базы и при этом не вырваться из нее под давлением. Она показывает, какую массу можно закрепить.

В быту проще ориентироваться на нагрузку в килограммах, которую обозначают как «кг» или «кгс» (килограмм-сила). Но иногда производители указывают ее в килоньютонах — кН. Чтобы перевести одну единицу в другую, пользуйтесь приближенным соотношением:

1 кН ≈ 100 кгс

Так, если в характеристиках анкера указано, что он выдерживает 2,5 кН, это примерно равно 250 кг/кгс.

Выделяют два основных типа нагрузки:

• на вырыв (растягивающая) — когда крепление под грузом вытягивают из бетона
• на сдвиг (поперечная) — когда изделие тянет вдоль поверхности под весом закрепленной на нем конструкции.

В быту чаще интересуются первым типом. Ориентировочная таблица нагрузок по разным анкерам диаметром 8 мм в универсальном бетоне В20/25 без трещин поможет при покупке для ваших задач:

Не забывайте, что эти значения — примерные. Нагрузка, которую выдержит изделие, также зависит от нескольких факторов:

• производителя
• класса прочности бетона и наличия в нем трещин
• условий — например, сухой бетон или влажный
• соблюдения технологии

Никита Поспелов

Никогда не берите анкер вплотную к расчетной нагрузке. Покупайте вариант с запасом 20–30 %.

С таблицей и знанием примерной нагрузки вы сможете понять, какие анкеры для бетона вам выбрать. Остается лишь определиться с их характеристиками.

Выбор анкера по размеру

Чтобы крепление было надежным, важно подобрать его по трем параметрам: диаметр, длина и глубина посадки. Для этого необходимо уметь разбираться в анкерных болтах по размерам на упаковках.

Диаметр анкера зависит от нагрузки. Чем больше вес конструкции, тем толще должен быть крепеж:

• для легких полок, карнизов, зеркал — размеры М6 или М8
• для тяжелых шкафов, бойлеров, металлоконструкций — М10 и выше

От диаметра зависит и выбор сверла для перфоратора. Его размер обычно указан на упаковке анкера. Например:

• М6 — сверло 6–8 мм
• М8 — сверло 8–10 мм
• М12 — сверло 12–15 мм

Нельзя делать слишком узкие или большие отверстия. В первом случае гильза/втулка не войдет в стену или деформируется. Во втором — будет шататься или не закрепится вовсе.

Длина анкера зависит от материала стены и толщины детали, которую понадобилось закрепить. Крепеж должен проходить сквозь настенный элемент и погружаться в основание минимум на 40 мм (для бетона). Если материал рыхлый, как газобетон или пустотелый кирпич, изделие помещают еще глубже.

Также нужно добавить 3–5 мм к длине отверстия, чтобы крепеж наверняка вошел целиком. Например:

• 6×25 мм — сверлим на глубину 28–30 мм
• 8×30 мм — 33-35 мм
• 12×50 мм — 53–55 мм

Глубина посадки — то, как глубоко анкер заходит в основание:

• в бетон — минимум 40 мм
• в кирпич или блок — от 50 мм и глубже, если материал рыхлый
• в пустотелые стены — используйте химические составы

Никита Поспелов

Понять размеры анкера и подобрать к нему сверло поможет маркировка. Она указана на упаковке в виде: диаметр резьбы + диаметр сверла + общая длина изделия. Пример для «М10 12×100»: М10, 12 мм, 100 мм.

Иногда указывают также максимальную толщину детали, которую получится закрепить, и минимальную глубину посадки.

Ниже — таблица для выбора размеров забивного анкера. Это один из самых популярных крепежей для бетона, который решает большинство бытовых задач. Если не уверены в выборе до конца, берите изделие на размер больше — с запасом.

При выборе учитывайте и условия окружающей среды. Внутри сухих помещений разрешены механические варианты из любой стали, а химические — с любым составом.

Для зон с повышенной влажностью и улицы покупайте виды из нержавеющей или оцинкованной стали. Клеевые химические составы — только устойчивые к перепадам температуры и не боящиеся влаги.

Как пользоваться анкерами

Надежность соединения во многом зависит от корректности установки. Технологии для механических и химических видов анкеров различаются. Разберем оба случая.

Всегда следуйте рекомендациям производителя по монтажу крепежных изделий. Иначе их использование может быть неэффективным и даже небезопасным.

Механические

При установке любых анкеров учитывайте расстояние между соседними элементами (межосевое) и до края основания (краевое). Если разместить их слишком близко друг к другу или к концу стены, бетон может треснуть, а крепление разрушится при нагрузке. Это особенно критично при работе с массивными конструкциями, в условиях растягивающей нагрузки или в старом слабом бетоне.

Чтобы избежать проблем, соблюдайте рекомендуемые отступы:

• Между крепежом — не менее 3–4 диаметров изделия. Например, если оно 10 мм, то расстояние между отверстиями должно быть минимум 30–40 мм.
• До края — от 5 до 10 диаметров. Так, при анкере 10 мм отступите хотя бы 50 мм.

В бетоне с трещинами и при растягивающих нагрузках увеличьте вышеуказанные расстояния в 1,5 раза.

Для монтажа механического анкера вам понадобятся:

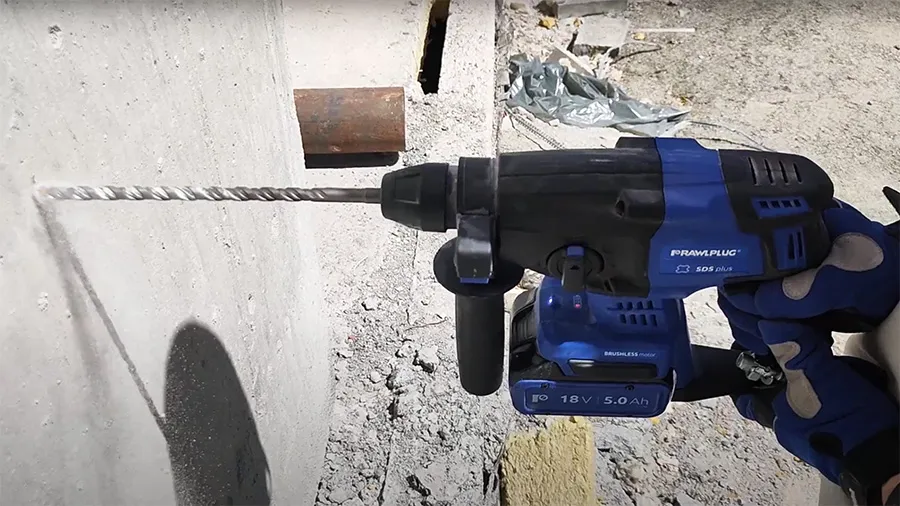

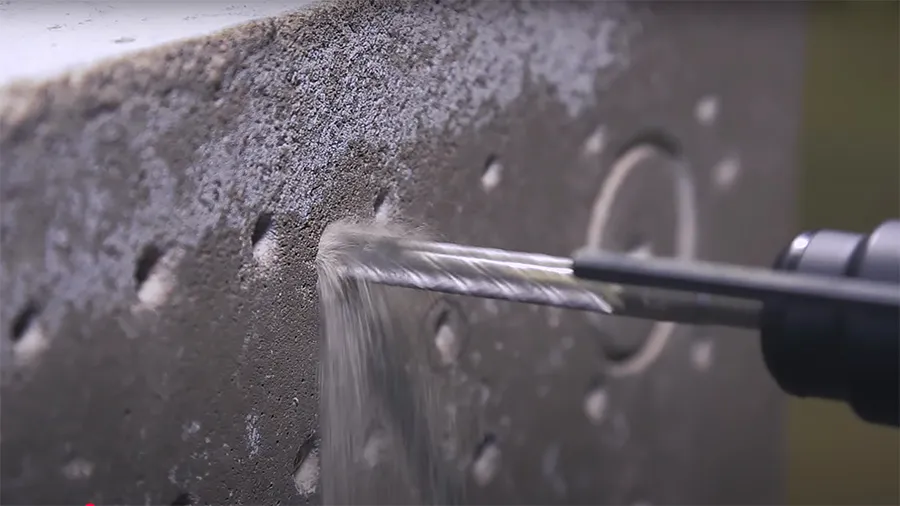

• перфоратор с буром по бетону

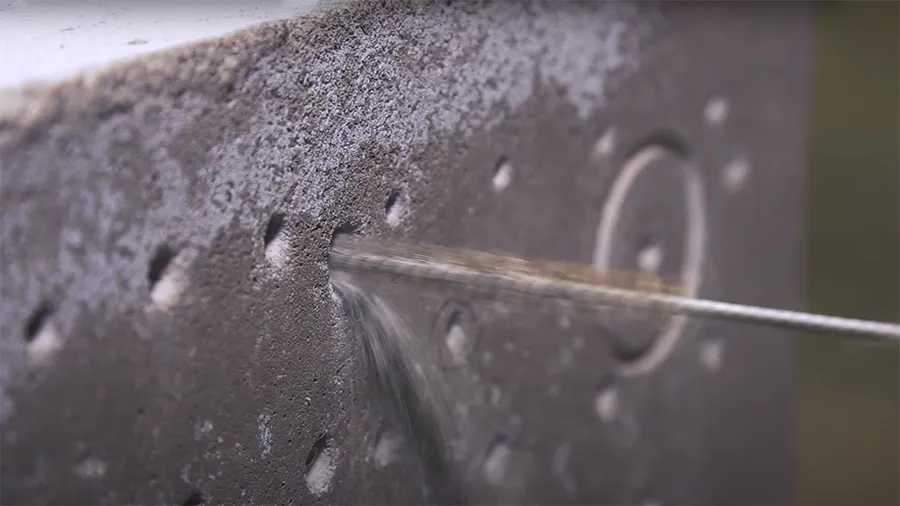

• строительный пылесос, компрессор или насос для продувки — любой вариант для чистки от пыли и частиц после сверления
• шуруповерт с торцевой головкой или рожковый гаечный ключ
• молоток

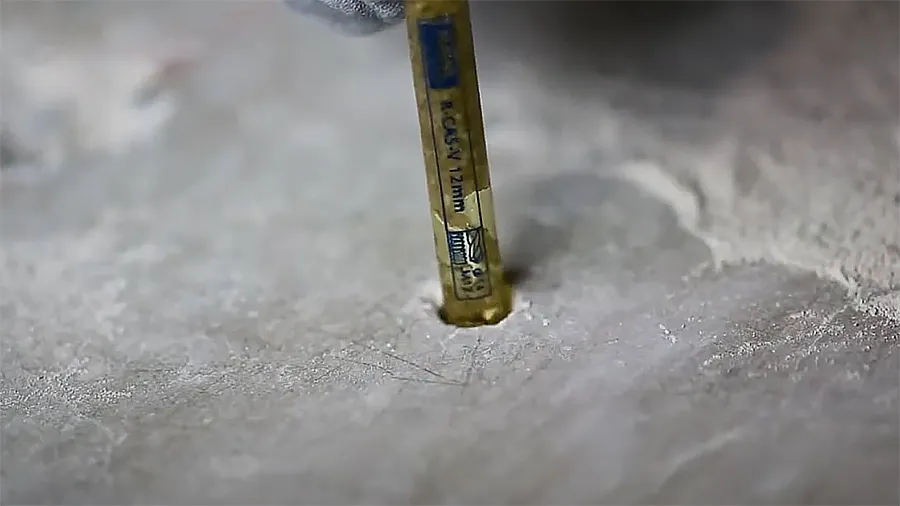

• щетка для прочистки отверстий

Первым делом нужно подготовить место работы. Убедитесь, что основание ровное, прочное. Очистите его от пыли и мусора.

Химические

Клеевые составы особенно чувствительны к условиям:

• размеру диаметра отверстия
• полнотелости/пустотелости основания
• времени застывания

Важна и температура: при холоде не все химические составы работают как нужно. Смесь может не застыть, и крепление будет слабым. В таких случаях лучше брать механические анкеры или специальные химсоставы, которые рассчитаны на низкие температуры. Строго следуйте инструкции ниже и рекомендациям производителя.

Если используете капсулу, порядок действий немного другой. Внутри нее находятся два компонента, которые не смешаны заранее — каждый в своем отделении. Чтобы они соединились и активировались, нужно вбить шпильку — она разобьет капсулу и перемешает состав. Делать это можно без спешки.

Несколько рекомендаций специалистов, которым стоит следовать, если вы хотите, чтобы химический анкер был надежным и прослужил долго:

• применяйте статический смеситель при работе с тубами, чтобы правильно перемешать клей
• вставляйте шпильку сразу после заполнения отверстия, иначе можете упустить момент и потерять в прочности крепления
• выбирайте только те шпильки, которые рекомендованы производителем: они устойчивы к химическому составу и обеспечат надежную фиксацию

Часто задаваемые вопросы

Резюме

Анкер — крепеж для подвеса тяжелых конструкций в твердых, пористых и ячеистых основаниях. Бывает двух видов — химический и механический. Последний делят на подвиды: винтовые, которые монтируют закручиванием стержня с резьбой, а также ударные — их ставят забиванием.

Существует множество вариантов устройства анкерных болтов. Самостоятельно купить изделие для установки в бетон несложно. Для этого:

• оцените класс и состояние бетонной заливки
• выберите разновидность анкера
• определите степень будущей нагрузки
• подберите подходящий размер

Самый ответственный момент — монтаж. Чтобы анкер прослужил долгие годы, устанавливайте его строго по инструкции от производителя и рекомендациям из этой статьи. Если вам это кажется сложным, обратитесь за помощью к специалистам.
