Столярный угольник дома — один из нужных измерительных инструментов, особенно если вы увлекаетесь столярным делом. Угольник кажется очень простым, но по внешнему виду обо всех его возможностях догадаться трудно. Аркадий Боралов, столяр с 20-летним стажем, рассказывает о том, когда может понадобиться угольник и как им пользоваться.

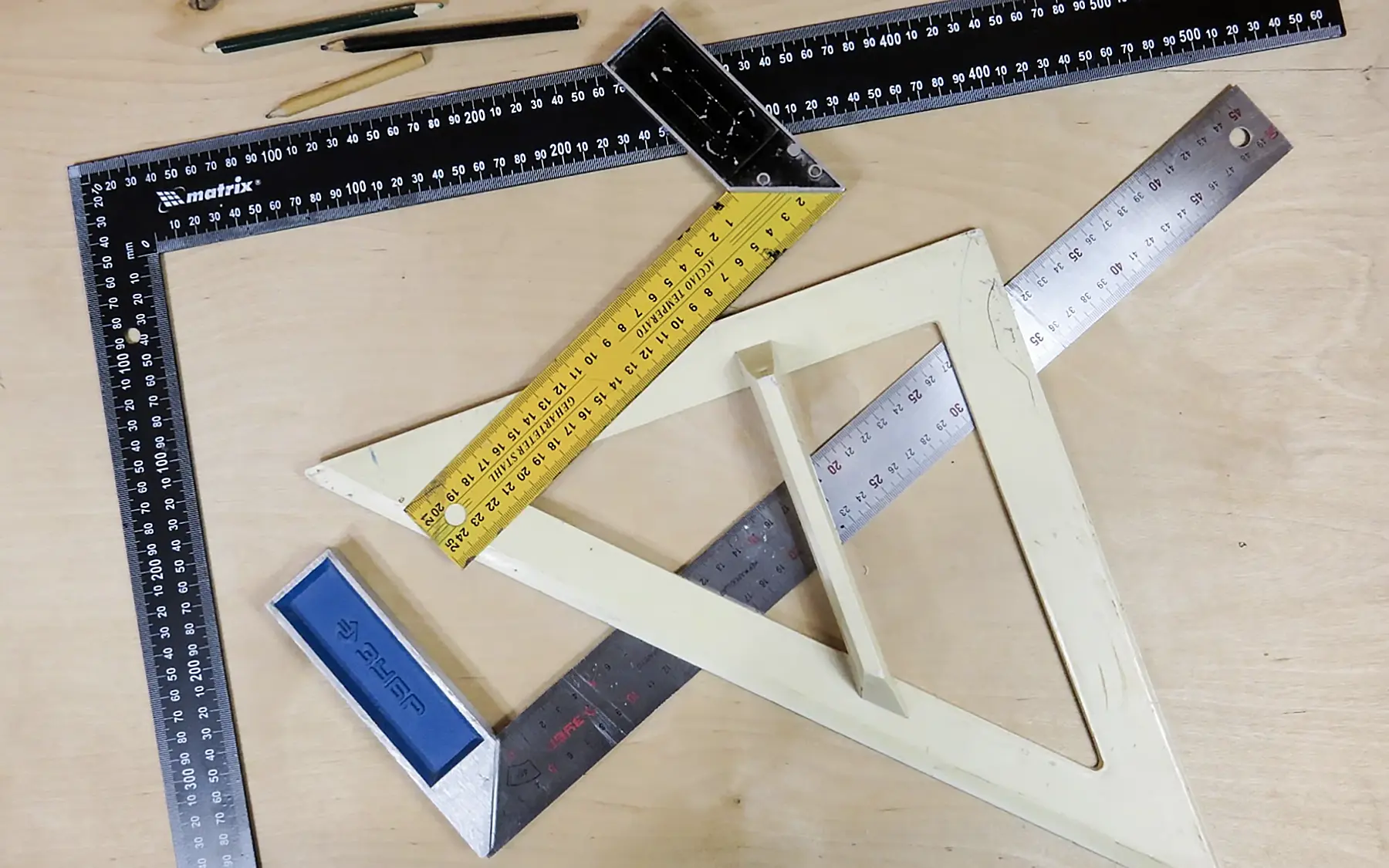

Какие бывают угольники
Для разных целей используют разные угольники. Они различаются размерами, бывают с одной или двумя линейками. Есть более хитрые инструменты с дополнительными шкалами, например угольник Свенсона, который совмещен с транспортиром.
Здесь и далее фото Аркадия Боралова
Как показывает практика, в мастерской полезно иметь два угольника — строительный с двумя линейками и столярный, который состоит из линейки и колодки.
Когда используют угольники
- при сборке мебели для контроля прямых углов между стенками шкафов
- при работе с вагонкой, досками и брусками для измерения и разметки торцов под спил
- при укладке напольных штучных покрытий для разметки линий распила на ламинате, паркетной доске, паркете и т. п.
- при облицовке стен и полов плиткой для измерения размеров, разметки плитки под обрезку, при укладке для контроля углов и плоскости
- как измерительный инструмент вместо рулетки (это удобно, когда работаем с небольшими длинами до 30 см)
- для разметки косых спилов на наличниках, молдингах, нащельниках, плинтусах и т. п.
Как устроен угольник
Поговорим о двух основных видах угольников. Строительный угольник (на фото внизу) — две линейки, соединенные под прямым углом. На каждой линейке две шкалы, которые смещены друг относительно друга так, что они показывают расстояние от внешнего и внутреннего углов соответственно. Таким угольником размечают линии на плоских поверхностях.

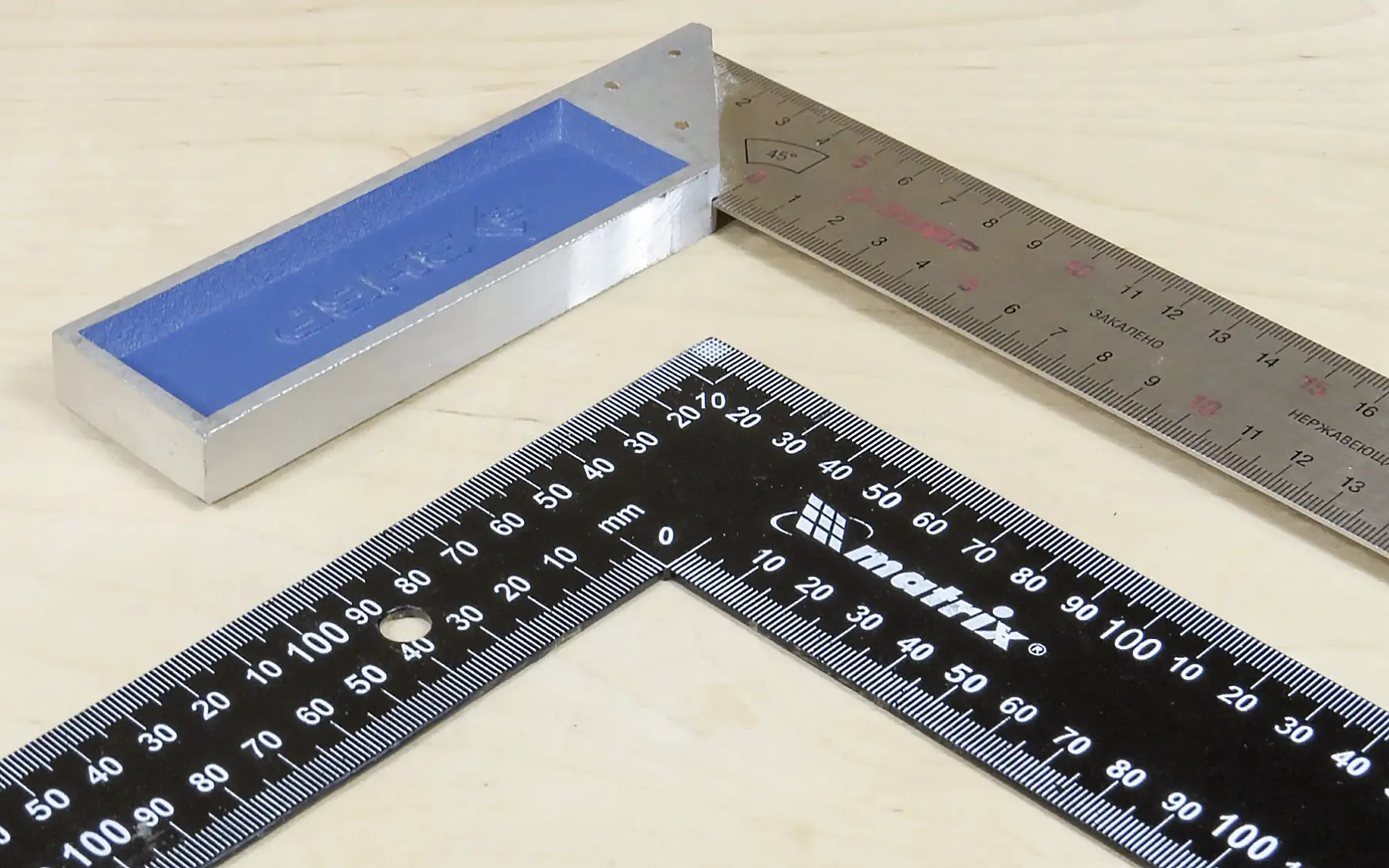

Сверху столярный угольник, снизу строительный
У столярного угольника (на фото сверху) одна линейка, которая закреплена перпендикулярно колодке. Колодку прикладывают к торцу детали, а по линейке отсчитывают размеры и размечают линии.
Как проверить угольник при покупке
Любые угольники могут оказаться бракованными. Самая серьезная проблема — угол отличается от 90°, потому что линейка неровно закреплена в колодке. Такой инструмент не годится для решения большинства задач: расстояние отмерять им можно, а проверять перпендикулярность — нет.

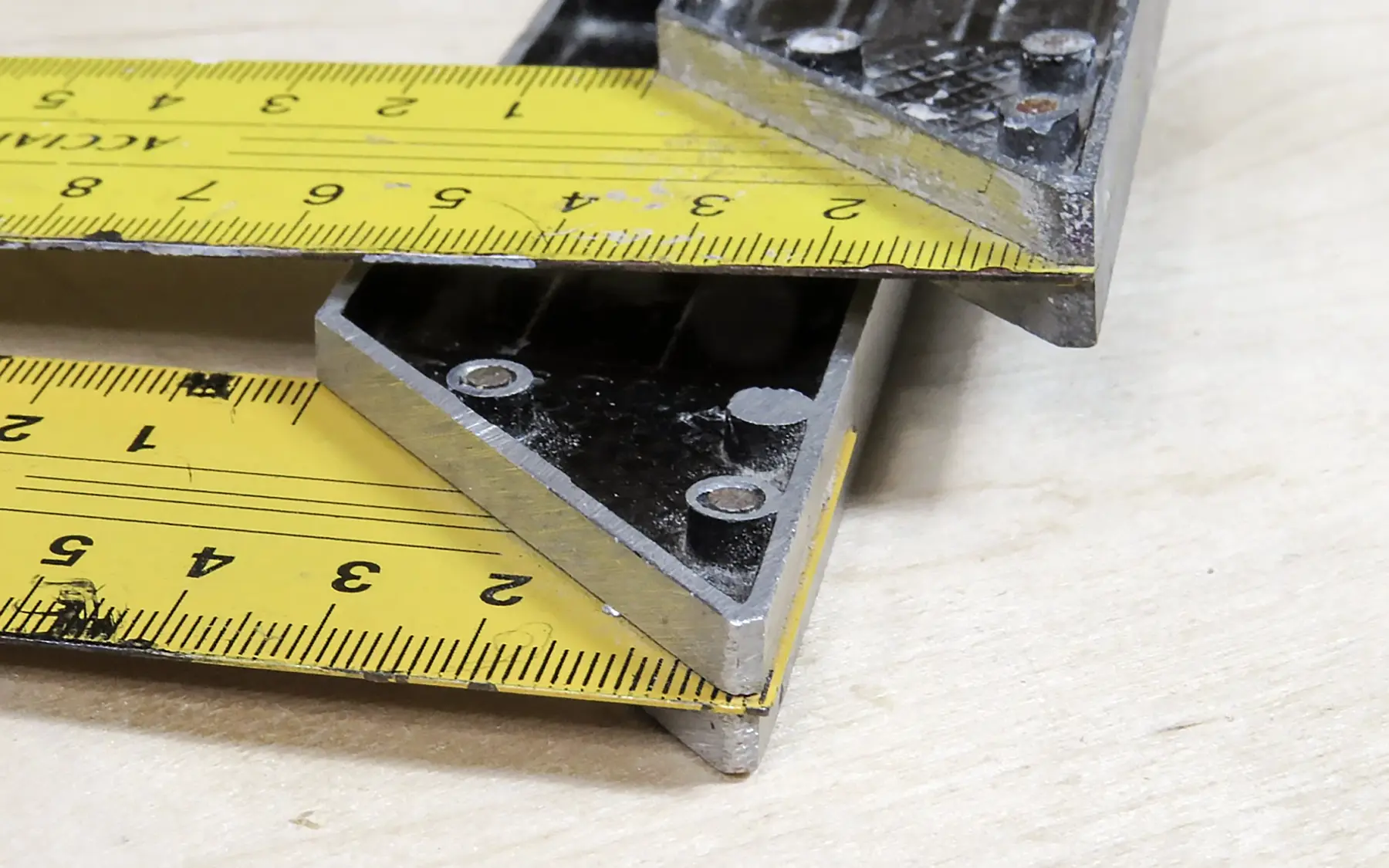

Второй частый дефект — линейка в колодке зафиксирована со смещением. На этой фотографии видно, что у нижнего угольника линейка торчит из плоскости колодки больше, чем на миллиметр.
Сравнение бракованного нижнего угольника с правильным верхним
Такой инструмент врет и при проверке перпендикулярности внутренних углов, и при измерении длины.
При покупке осмотрите угольник. Проверьте, чтобы линейка была зафиксирована в колодке неподвижно и не выступала. Нулевые деления линейки должны точно совпадать с торцами колодки.

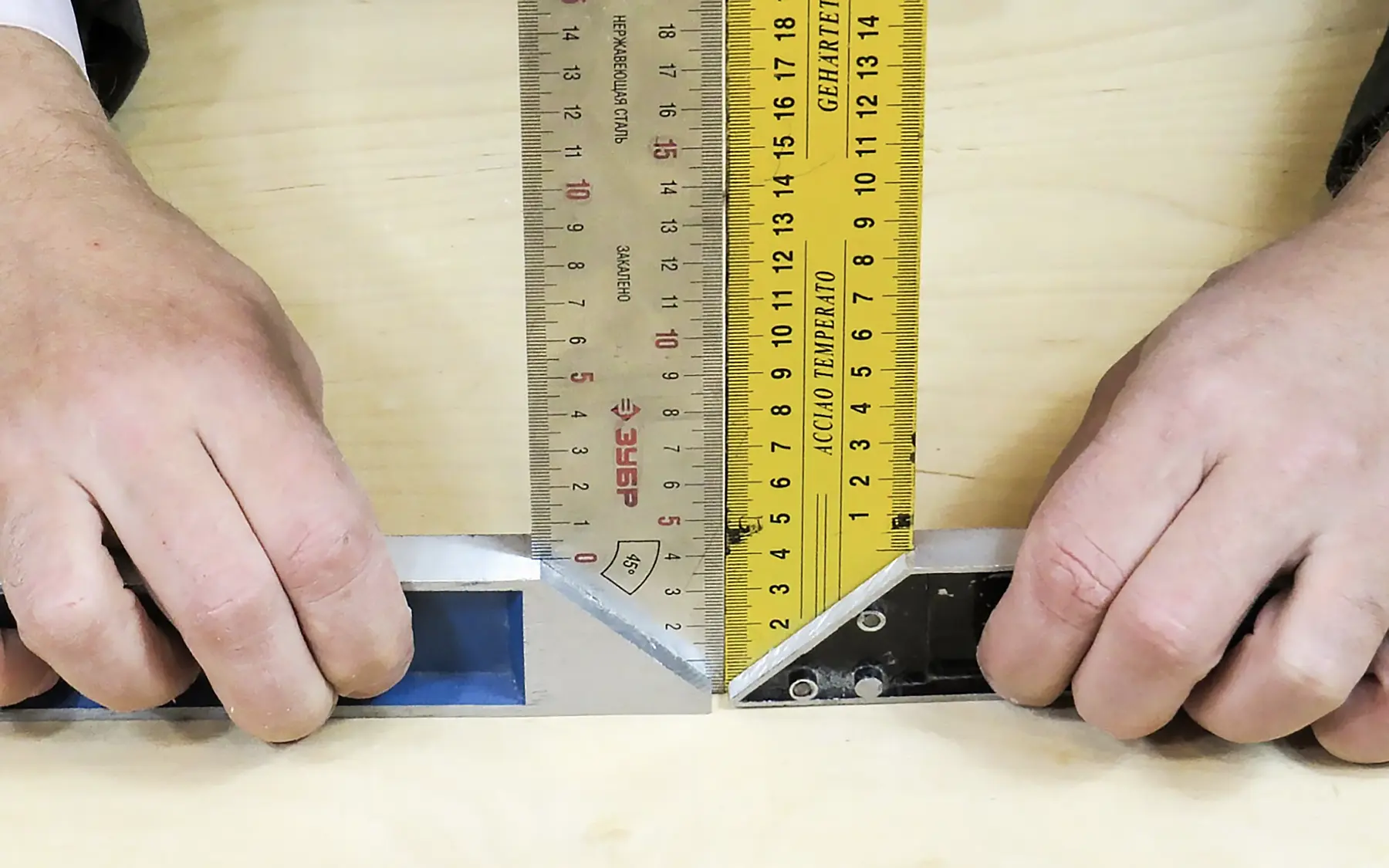

Точность угла проверить сложнее, но тоже можно. Возьмите два угольника и поставьте их рядом на ровную поверхность, например на стол. Если один из них или оба врут, между линейками будет видна косая щель.
Проверка точности угла у угольников

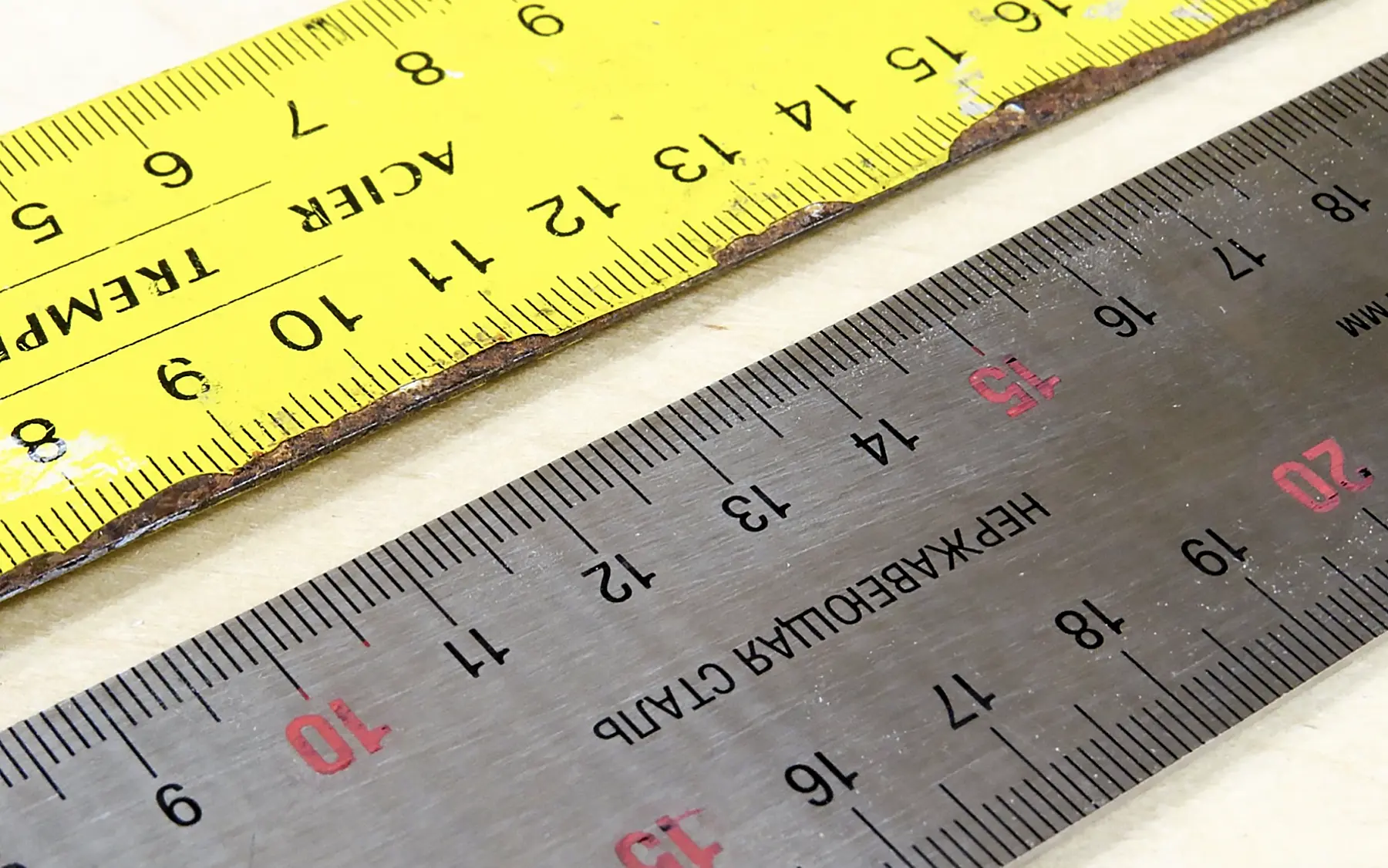

Выбирая угольник, обратите также внимание на то, каким способом на линейку нанесены деления. Выгравированные риски гораздо долговечнее нанесенных краской: они никогда не сотрутся, а краска не облупится.
Перед покупкой проверьте и шкалу линейки: сравните ее со шкалой на каком-нибудь другом инструменте, например на рулетке.
Размер угольника выбирайте так, чтобы им было удобно работать и он подходил к размеру ваших изделий. Слишком громоздкий инструмент не только неудобен — большим угольником иногда невозможно воспользоваться. Например, он не влезет внутрь шкафчика, когда потребуется проверить перпендикулярность стенок.
Что можно сделать с помощью угольника

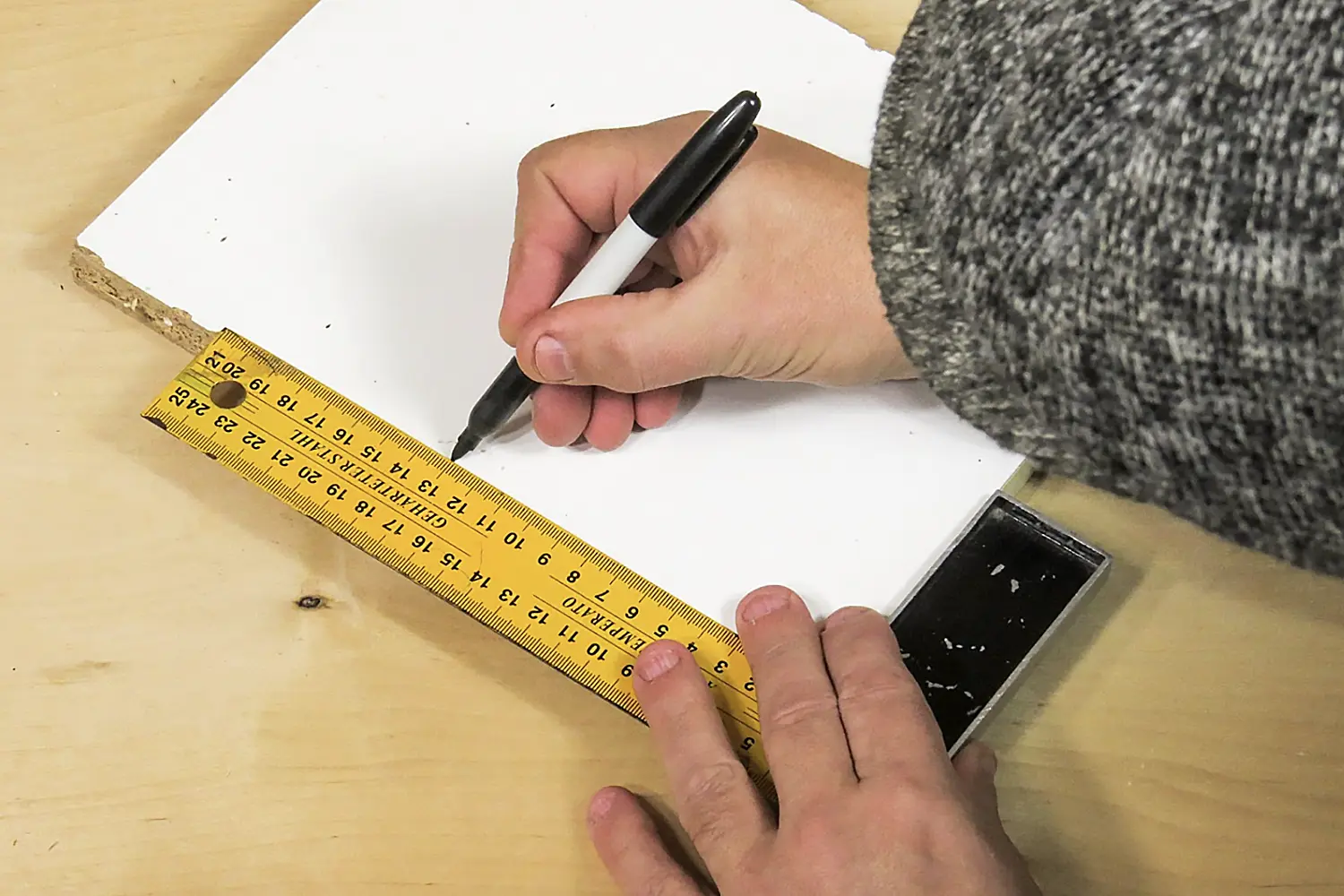

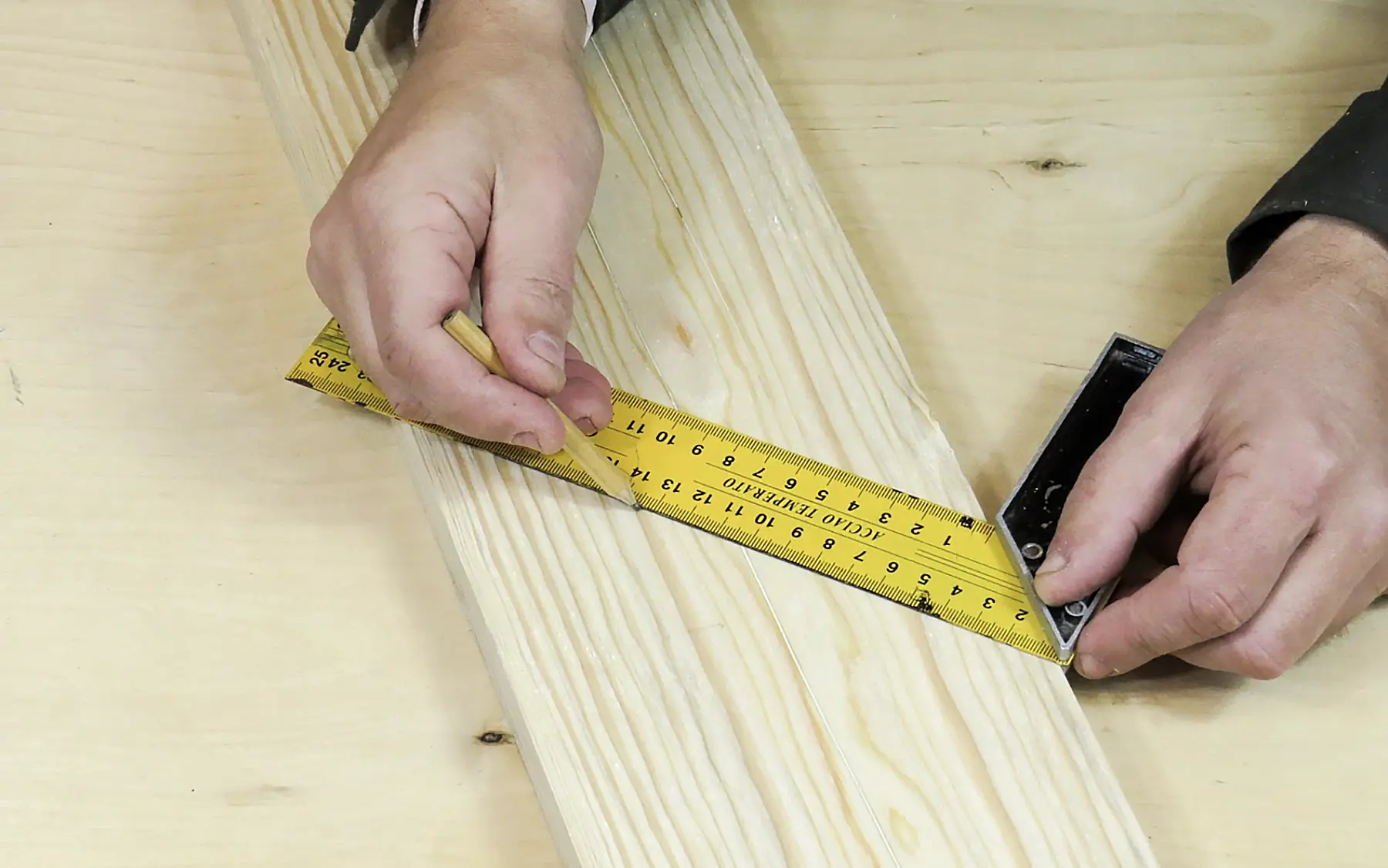

Провести перпендикулярную линию
Чтобы сделать красивое столярное изделие, нужны ровные прямоугольные заготовки. Поэтому самое частое применение угольника — разметка перпендикулярных линий, по которым вырезают деталь, например при укладке ламината или паркетной доски, работе с вагонкой или вообще досками.

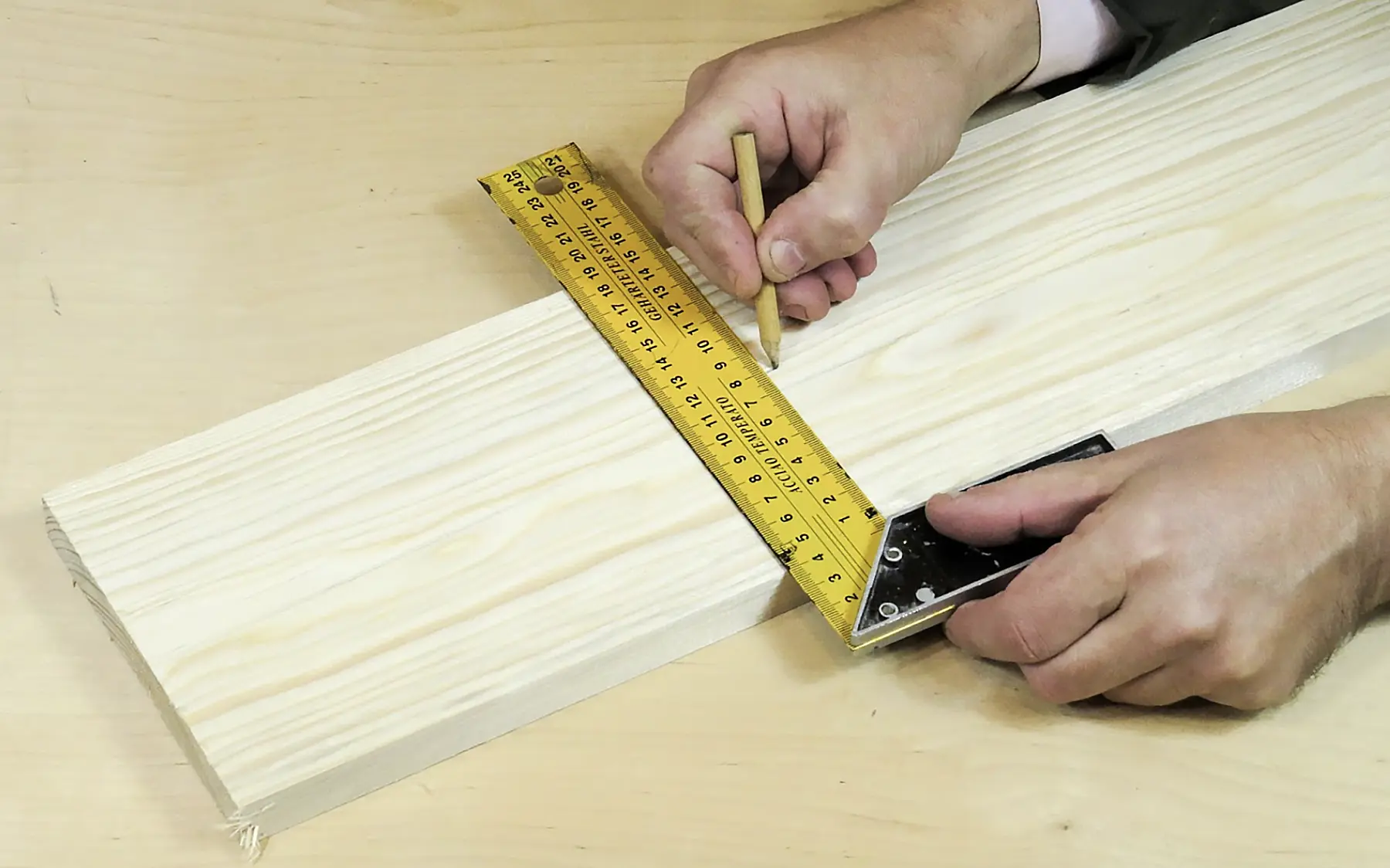

Приложите угольник колодкой к краю доски, плотно прижмите, проведите карандашом линию по линейке — она будет строго перпендикулярна краю.

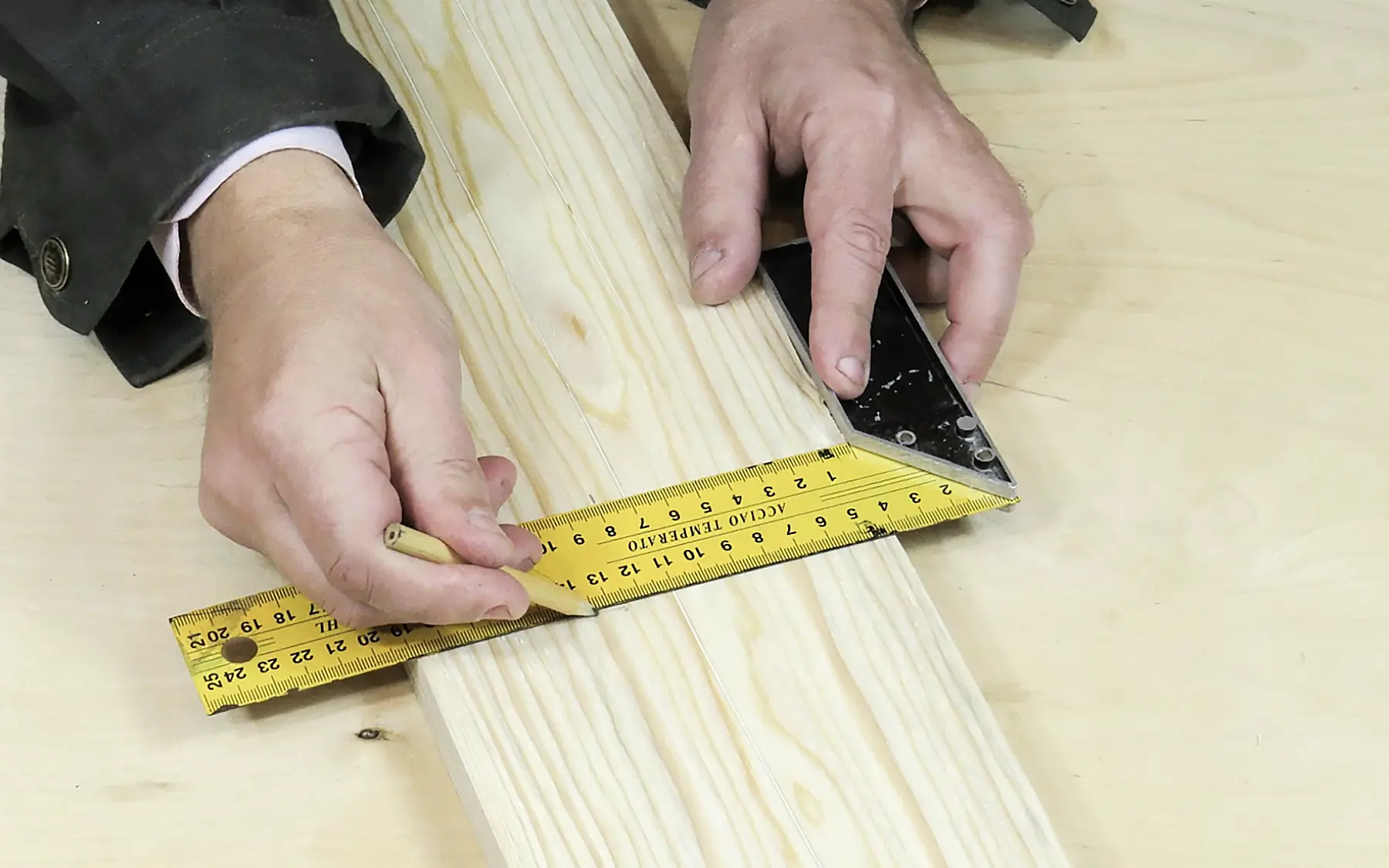

Провести линию под углом 45°
Для того чтобы соединить две заготовки под прямым углом, каждую деталь обрезают под углом 45° и затем стыкуют. Установка наличников на двери и окна — самый типичный случай такого использования угольника.
Приложите в нужном месте скос колодки к краю детали, плотно прижмите, проведите карандашом линию разметки.

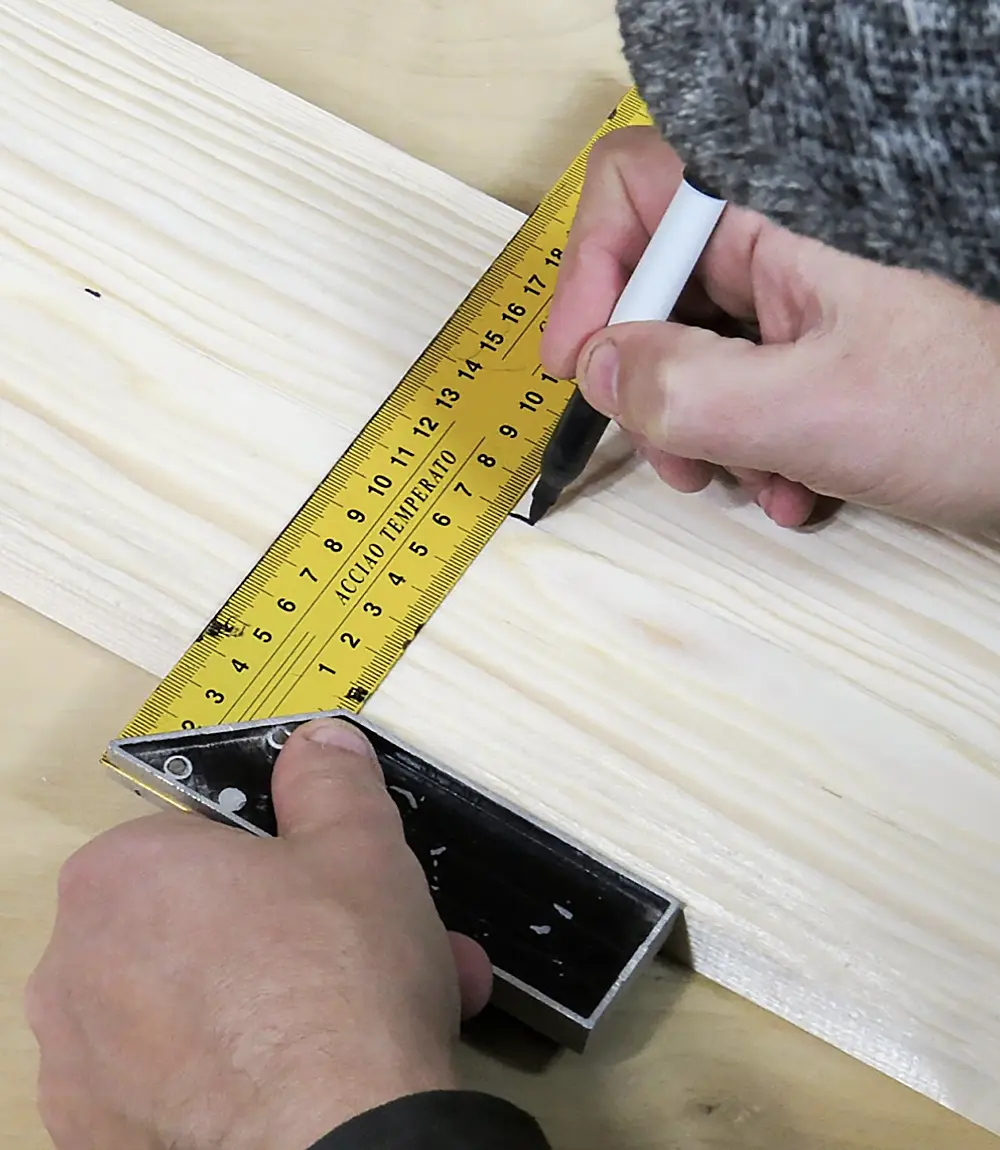

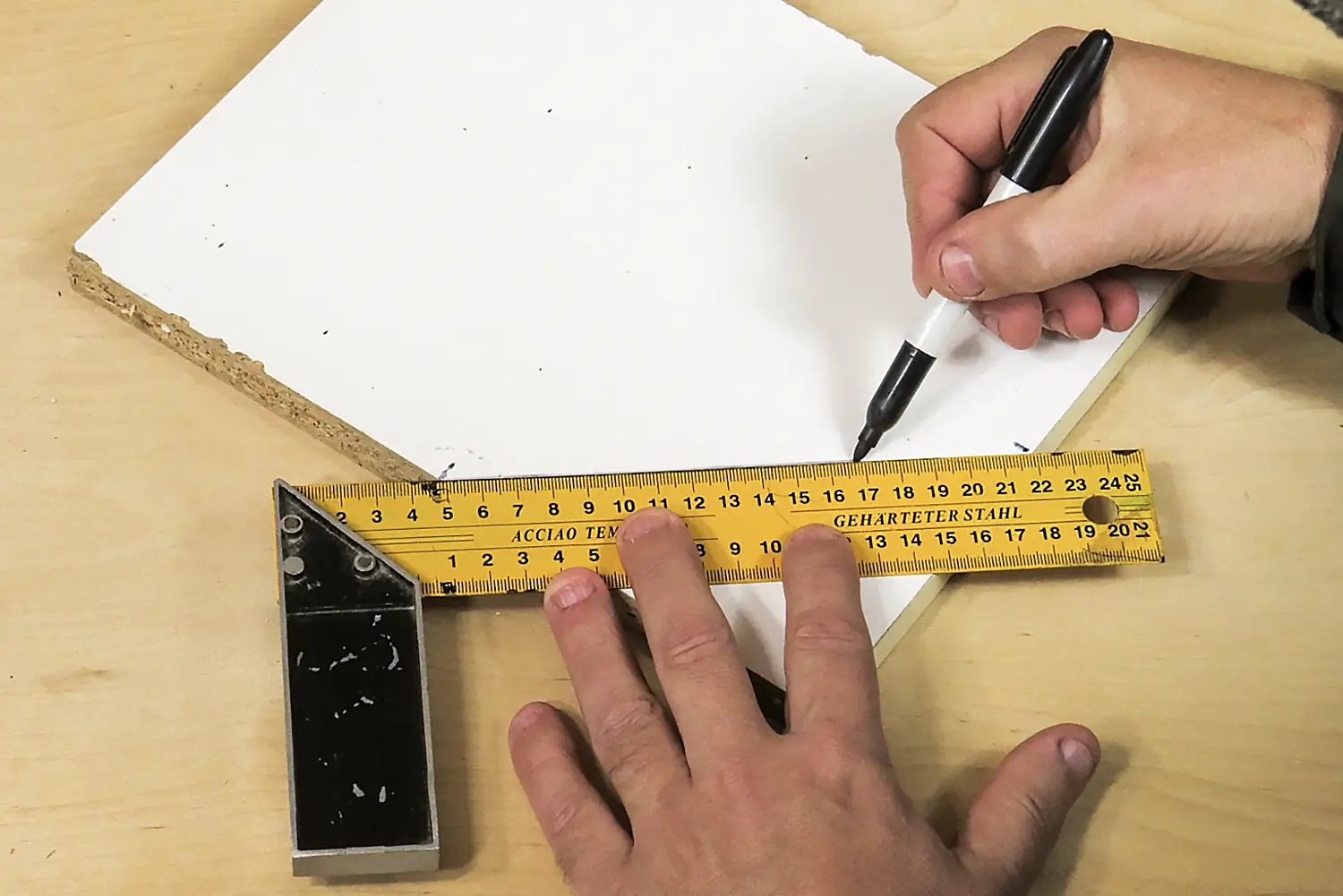

Отмерить расстояние от края детали
Благодаря колодке, которая упирается в край детали, нулевое деление линейки оказывается точно на краю. Это экономит время при измерениях и разметке.
Допустим, вам нужно разметить одно или несколько отверстий строго по середине детали. Например, если предстоит просверлить отверстие под провод в вагонке. Приложите колодку внутренней гранью к краю детали, считайте на нижней шкале линейки размер или сделайте отметку на нужном расстоянии.

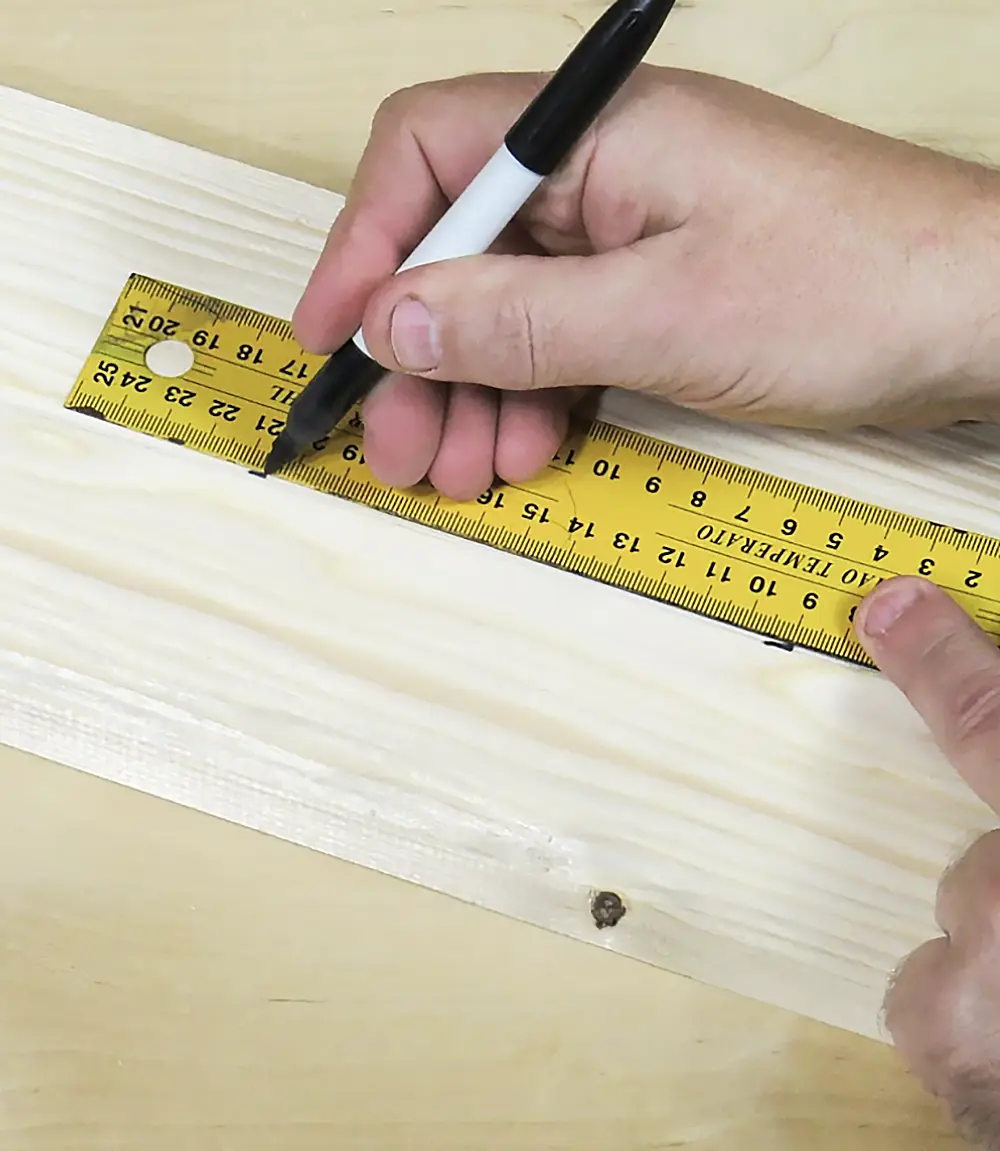

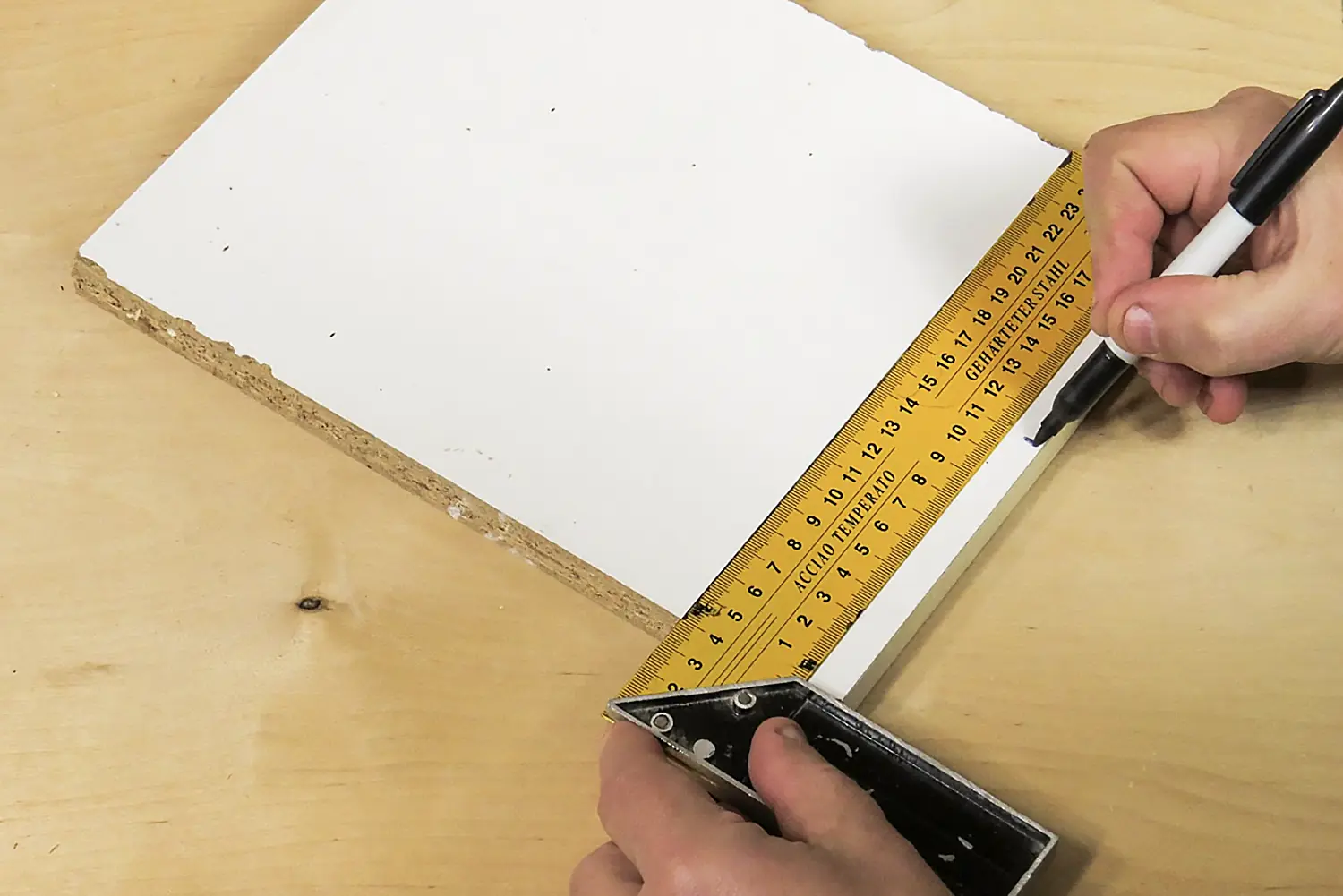

Разметить линию, параллельную краю детали
При укладке напольных покрытий, таких как ламинат, последний ряд обычно приходится обрезать по ширине. Например, из доски шириной 180 мм вырезать полоску шириной 80 мм. Такая же задача возникает при обшивке стен и потолков вагонкой: последнюю доску подгоняют по месту. Угольник помогает быстро разметить линию отреза.
Сделайте несколько отметок на нужном расстоянии от края детали, соедините их — линия будет параллельна краю.

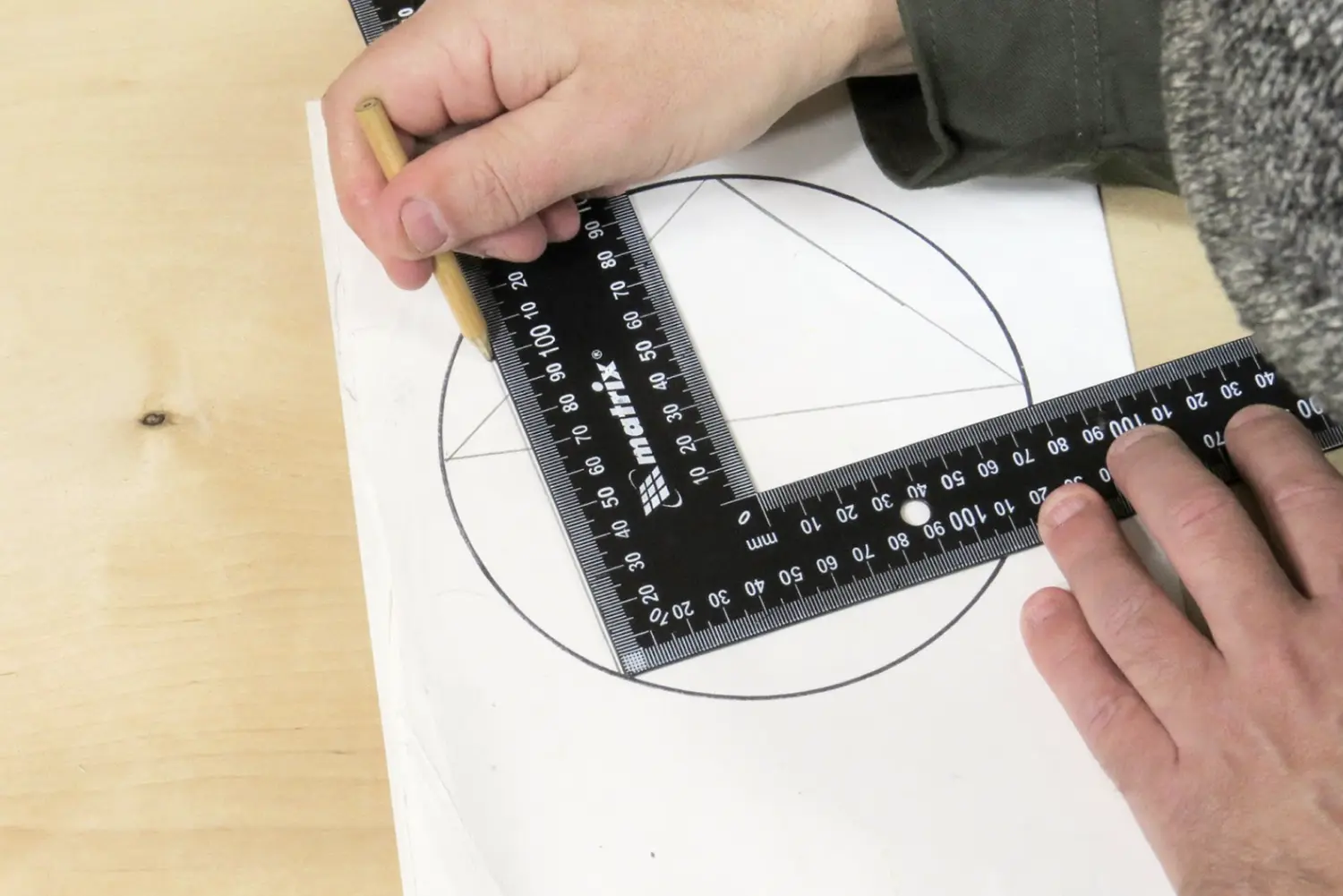

Довольно частая задача — просверлить отверстие в центре круглой детали, а для этого нужно сперва этот центр найти, что можно сделать с помощью угольника.
Столярный угольник здесь неудобен, потому что из-за разной толщины линейки и колодки его нельзя приложить к плоской детали и линии не удастся нанести с достаточной точностью. Используйте строительный угольник или обычный ученический.

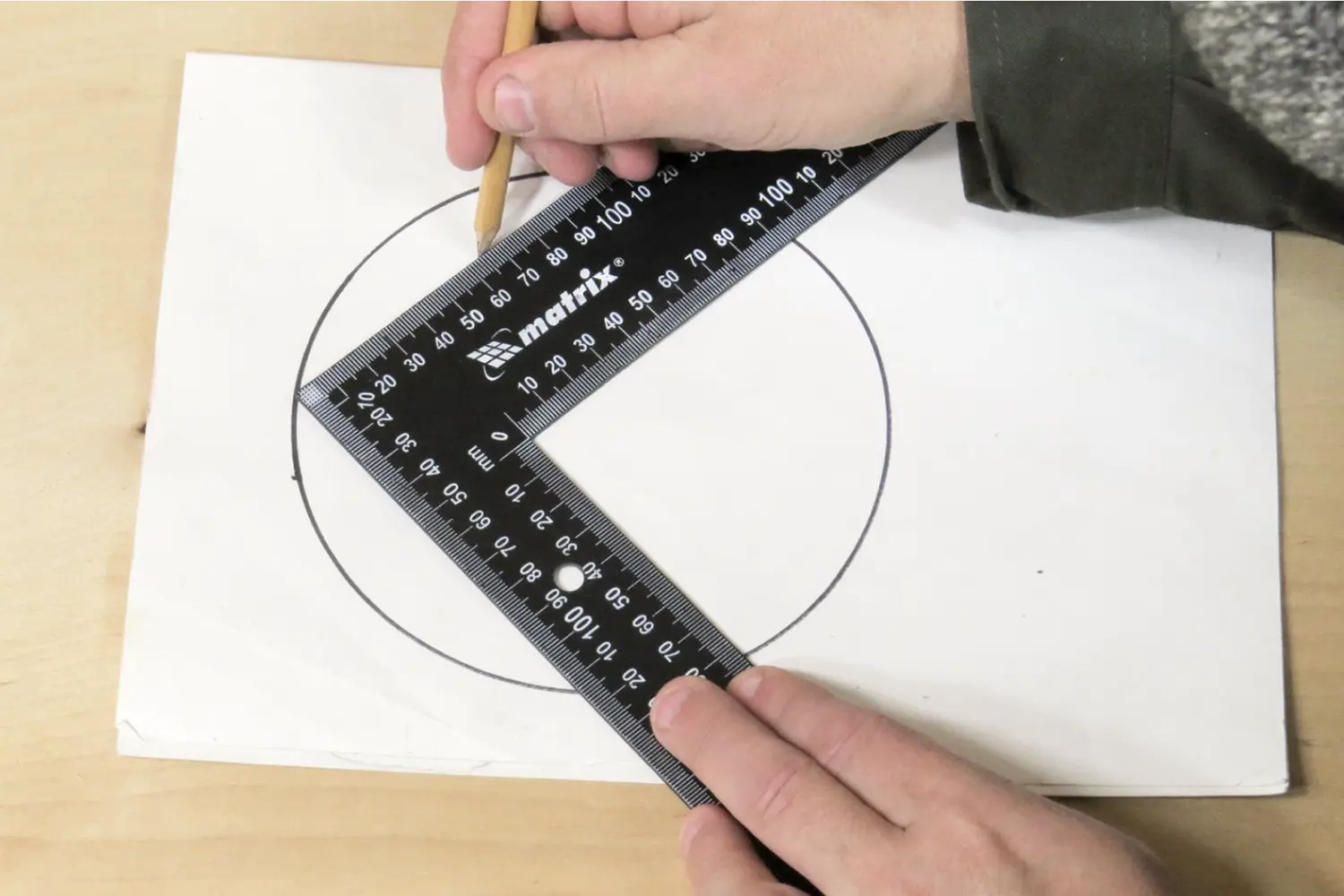

Приложите угол инструмента к окружности. Проведите линии из угла до пересечения их с окружностью. Чтобы получить точный результат, используйте остро заточенный карандаш.

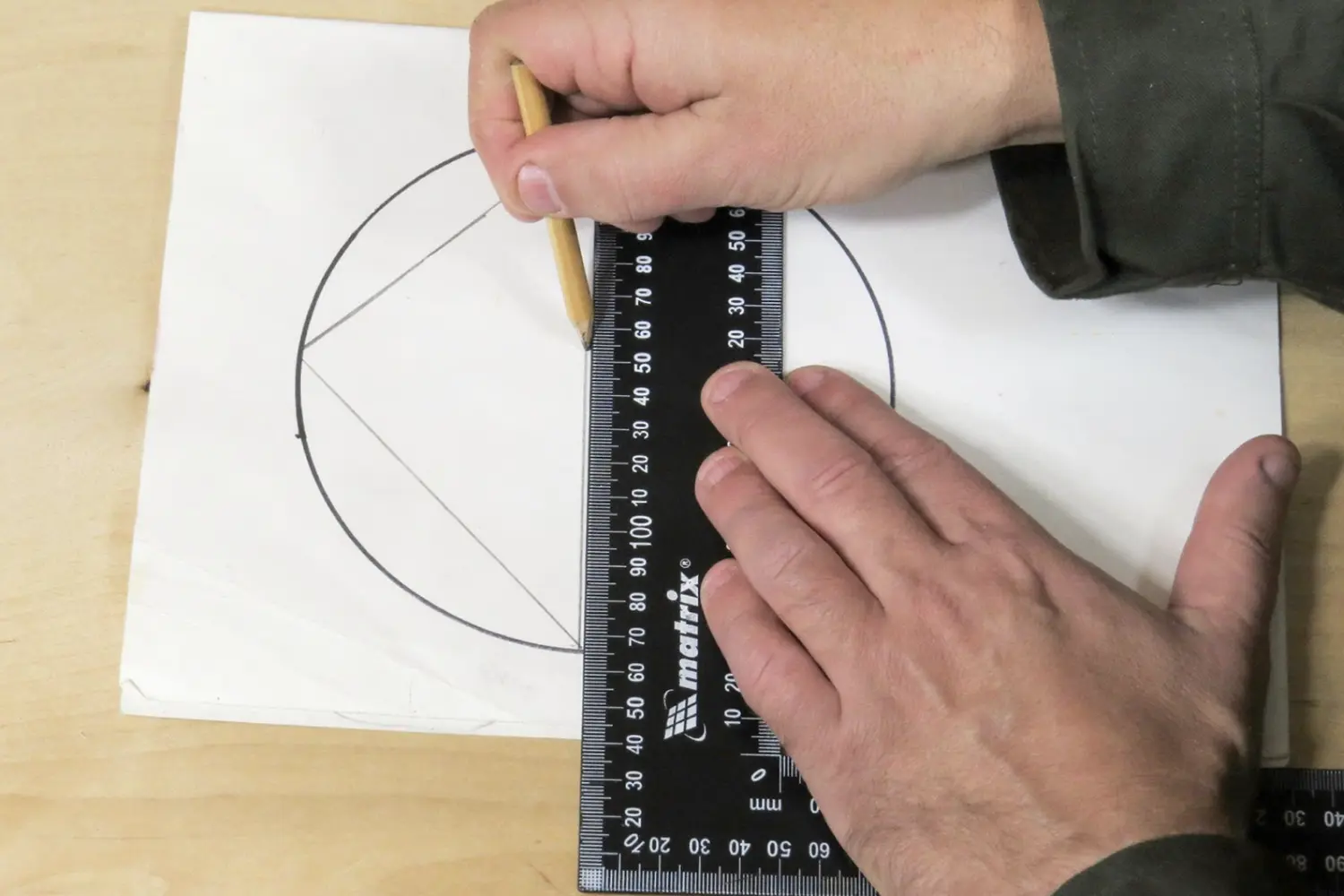

Соедините точки пересечения линий с окружностью — это ее диаметр.
Аналогично начертите еще один диаметр. Точка пересечения двух диаметров и будет центром окружности.
Проверить перпендикулярность граней заготовки
Строганные детали должны иметь форму параллелепипеда: их грани должны быть перпендикулярны. Качество прострожки можно проверить угольником.

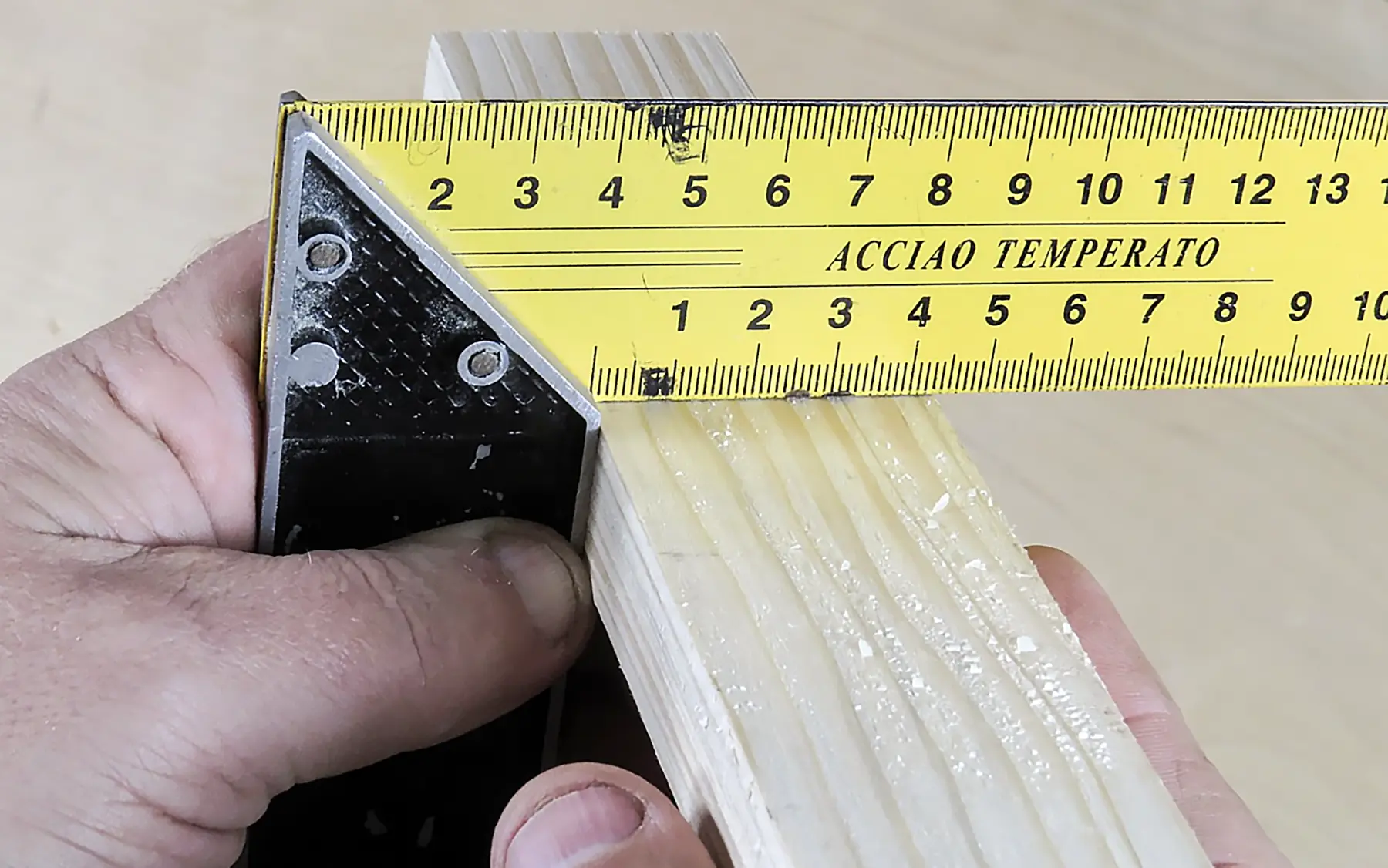

Приложите угольник внутренним углом к граням заготовки, посмотрите на просвет — щелей между инструментом и плоскостями заготовки быть не должно.
12 инструментов для работы с деревом
Узнайте большеПроконтролировать прямой угол при соединении деталей

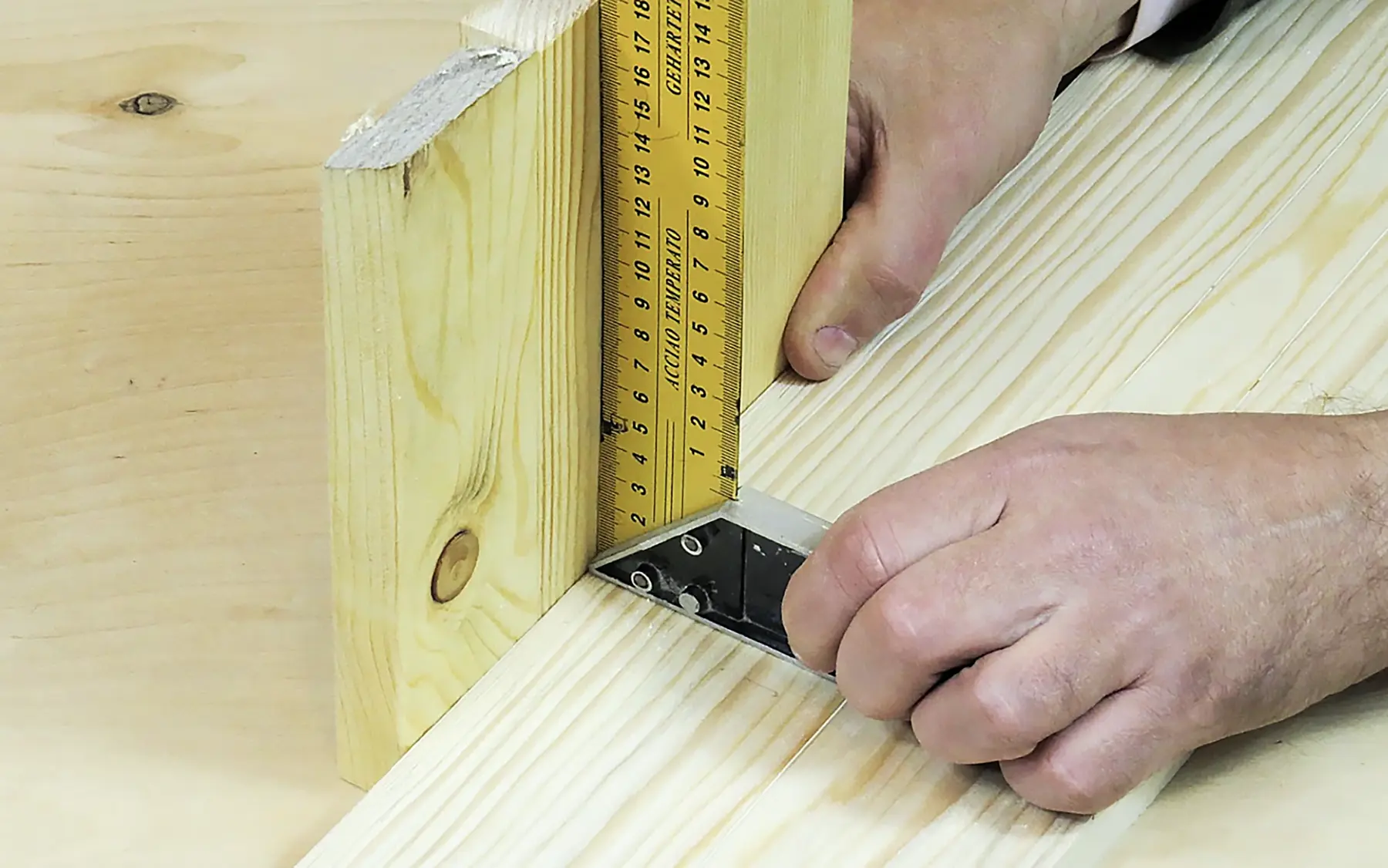

Задача, похожая на предыдущую. Чтобы соединить детали под прямым углом, необходимо контролировать их положение угольником. Это нужно, например, при сборке мебели — шкафов, стеллажей, ящиков и т. п.
Поставьте угольник в угол между двумя смежными деталями изделия — щелей между их поверхностями и угольником быть не должно.
Как правило, при работе с деревом используются только углы 90° и 45°. С помощью столярного угольника эти углы размечаются быстро и просто. Но если нужно измерить другой угол, вы также можете использовать угольник. С его помощью можно разметить все углы, кратные 10°.

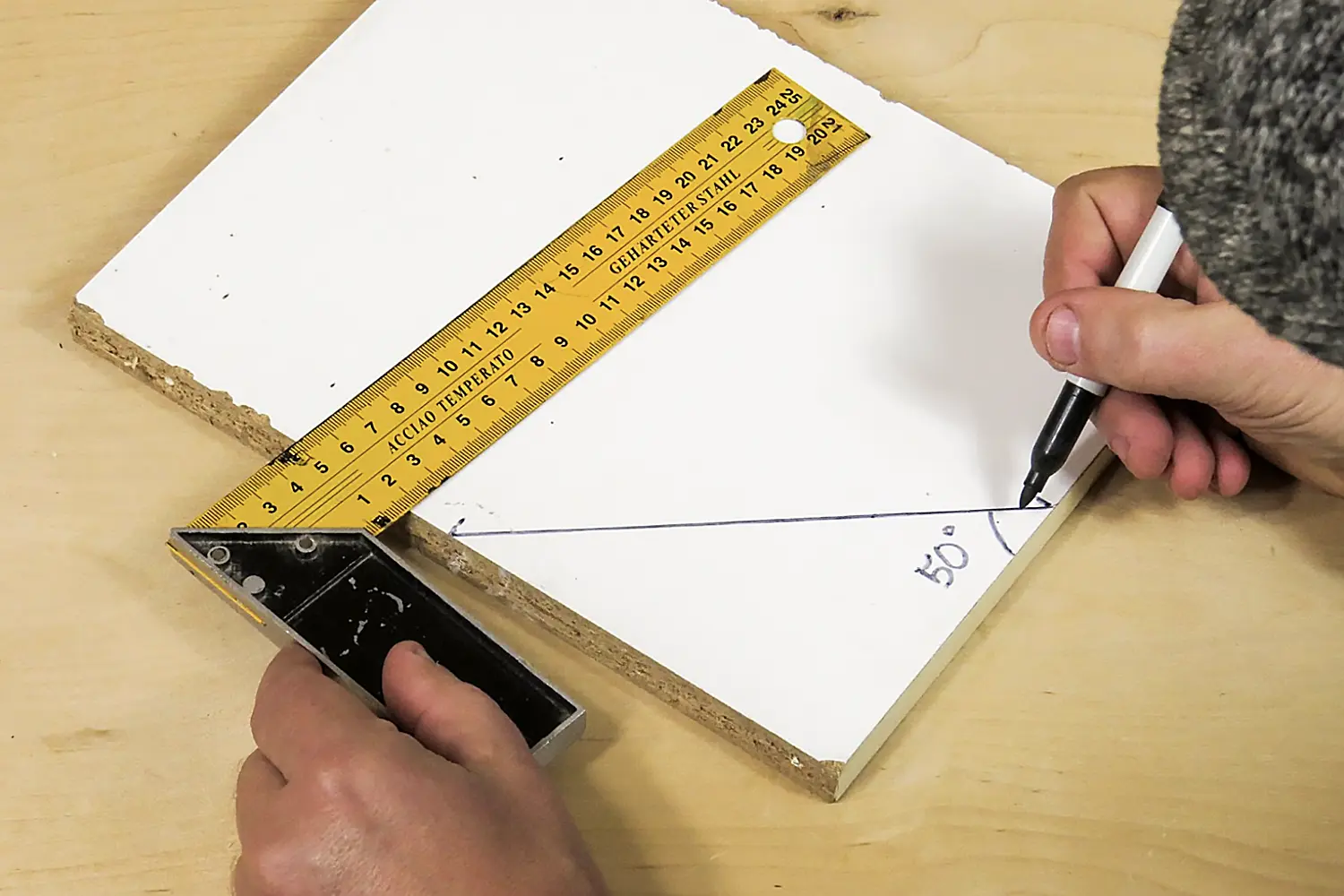

Допустим, необходимо разметить линию под углом 50°.
Отмерьте и отметьте от угла заготовки 11 см.
На прилегающей стороне отмерьте и отметьте 13 см.
Соедините отметки линией.
Угол треугольника, прилегающий к стороне 11 см, равен 50°, а противоположный угол — 40°.
При таком способе разметки одна сторона треугольника всегда равна 11 см. Длина второй стороны задает величину второго угла:
- 2 см — 10°
- 4 см — 20°
- 13 см — 50°
- 19 см — 60°

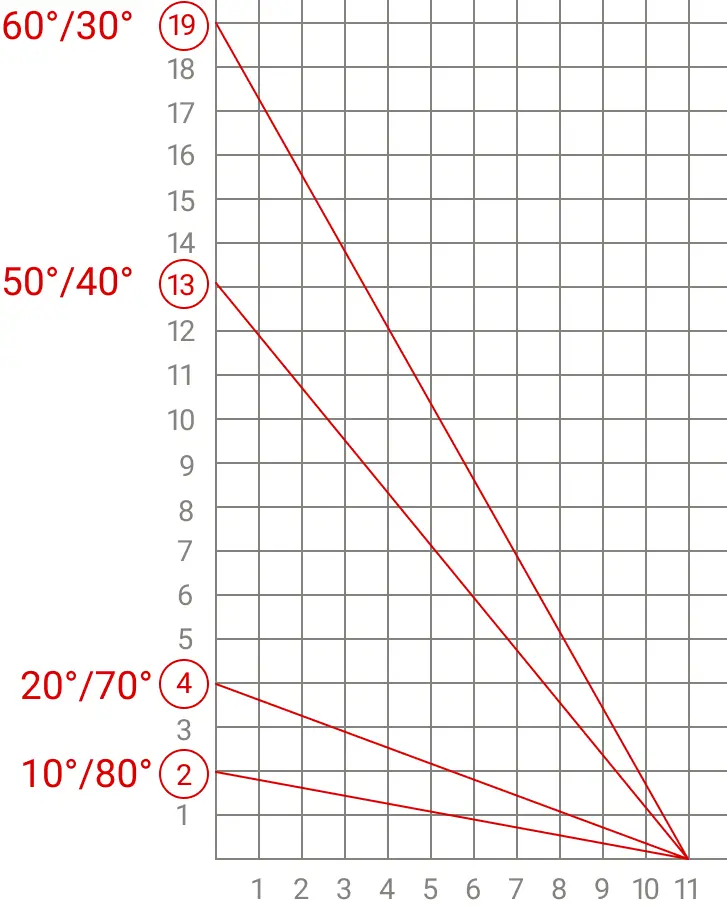

Удобно нарисовать вот такую схему и держать ее для справки под рукой:
Левое значение угла — это угол снизу, правое — сверху
Чем заменить угольник
Если ни столярного, ни строительного угольника под рукой нет, используйте ученический. Если и ученического угольника нет, ищите в качестве шаблона какую-нибудь замену с прямым углом, например обрезок мебельной детали или даже лист плотной бумаги. Но работать с ними неудобно и измерения не будут точными.

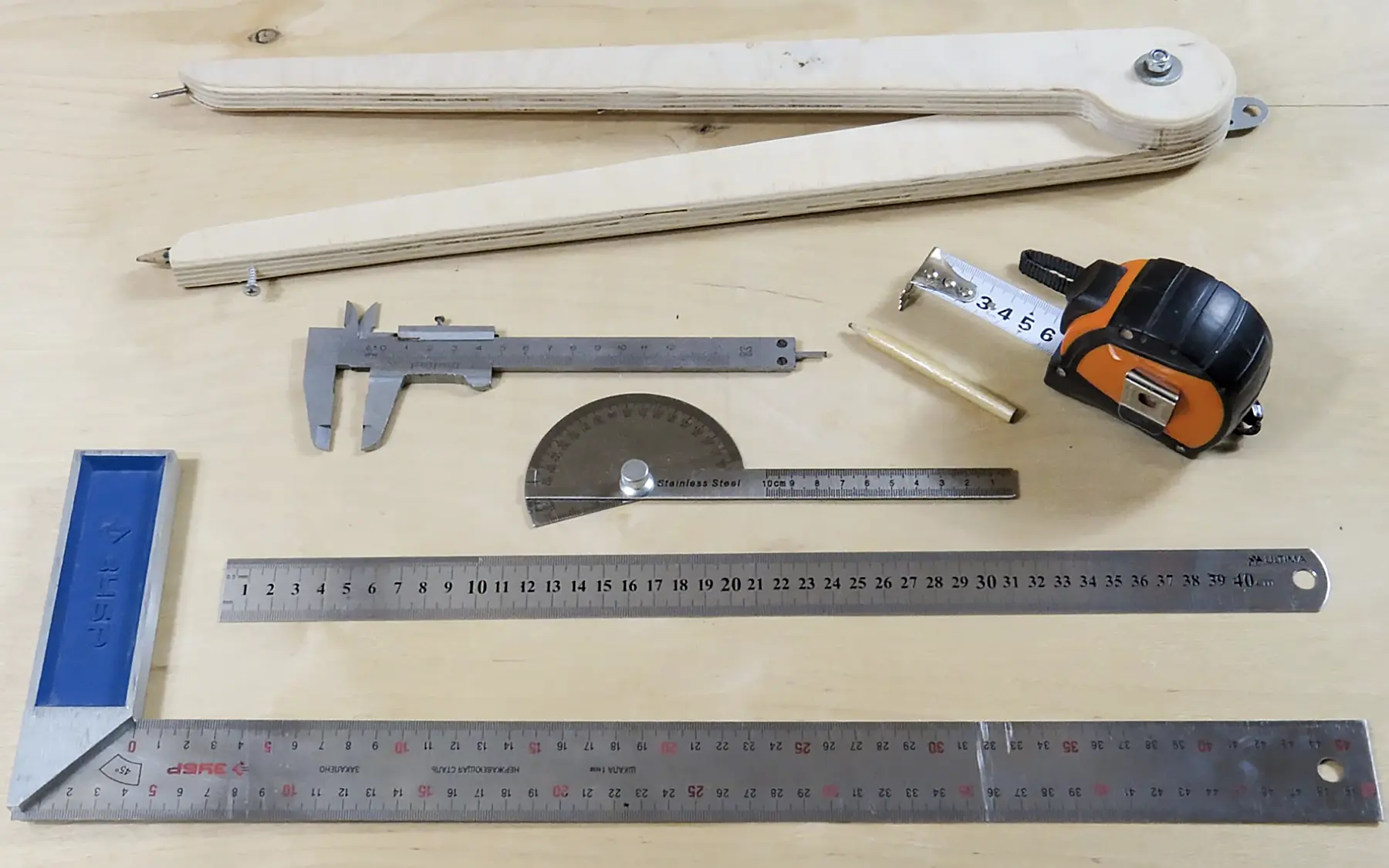

Какие еще измерительные инструменты нужны в мастерской
Рулетка, линейка, угольник — простейшие и самые необходимые инструменты. Они есть у каждого мастера. Циркуль, транспортир, малка, штангенциркуль нужны реже, но для качественной работы они во многих случаях тоже незаменимы.
