Чтобы превратить балкон в еще одно полезное помещение квартиры, его нужно утеплить и отапливать. Для этого хорошо подходит теплый пол: в отличие от конвекторов, он не занимает много места. Разбираемся в системах обогрева и рассказываем, как сделать монтаж теплого пола на балконе или лоджии.
Источник: shutterstock.com
Что такое теплый пол
Теплыми полами называют систему отопления, в которой источник тепла размещен в напольном покрытии. Он нагревает поверхность пола, которая затем передает тепло воздуху. По сравнению с другими вариантами — инфракрасными обогревателями или электрическими конвекторами — у теплых полов есть как преимущества, так и недостатки.
Плюсы теплого пола:
- более комфортное распределение температуры — теплый воздух не скапливается под потолком, а находится по всей высоте помещения
- комната нагревается равномерно, а не только вблизи источника тепла
- нагревательные элементы теплых полов не портят своим видом интерьер и им не мешает мебель
Распределение теплого воздуха при отоплении настенным обогревателем (слева) и теплыми полами (справа)
Минусы теплого пола:
- более трудоемкий и сложный монтаж по сравнению с конвекторами или потолочными обогревателями
- не все напольные покрытия подходят для укладки на подогреваемые полы
- в большинстве случаев на теплый пол нельзя ставить шкафы и класть ковры
Виды теплых полов
Есть несколько видов систем подогрева пола, которые различаются источником тепла и конструкцией. Не все из них одинаково удобны для устройства теплого пола на балконе или лоджии. Рассмотрим самые популярные варианты.
Водяной теплый пол
На пол монтируют трубы, по которым циркулирует горячий теплоноситель — вода или антифриз. Трубы заливают в бетонную стяжку — она служит для равномерного распределения тепла. Водяной теплый пол на балконе подключают к системе отопления: он становится ее частью и работает только тогда, когда отопление функционирует.
Источник: shutterstock.com
Этот вид теплых полов подходит в основном для балконов в частных домах. В квартире в большинстве случаев устройство водяного теплого пола будет расцениваться как перенос влажных зон. Его подключение нужно согласовывать в управляющей компании — и вероятность отказа высока.
Плюсы водяных теплых полов:
- зимой, когда отопление работает с максимальной мощностью, водяной теплый пол также способен выдавать много тепла
- водяные полы можно использовать практически с любыми напольными покрытиями
Минусы водяных теплых полов:
- теплый пол работает только при включенном отоплении
- нагревом водяного пола трудно управлять — устройства для регулировки температуры теплоносителя очень сложные и дорогие
- трудоемкий монтаж — укладка труб сложнее, чем монтаж электрических систем
- из-за относительно большого диаметра труб (обычно 16 мм) толщина стяжки тоже должна быть значительной — не меньше 5 см, при этом слой бетона над трубами должен быть не тоньше 3 см, иначе пол не будет прогреваться равномерно
Греющий электрический кабель

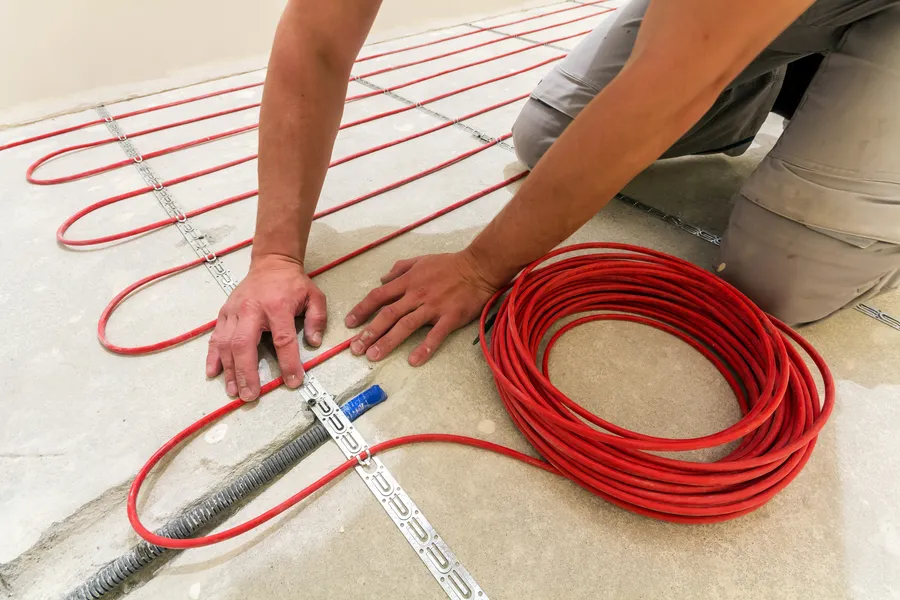

Нагревательный кабель монтируют на утепленное основание пола, а затем заливают стяжкой либо укладывают в плиточный клей. Греющие кабели выпускают в двух вариантах: в виде собственно кабеля и в форме нагревательного мата. Кабели бывают одножильными и двужильными. Первые дешевле, но чуть сложнее в установке.
Источник: shutterstock.com
Обычный кабель дольше монтировать, чем маты – но зато им можно обойти все помещение любой формы и регулировать мощность пола, сокращая шаг укладки. Кабель раскладывают на подготовленное основание петлями, фиксируют монтажной лентой, а затем заливают в стяжку из пескобетона. Толщина стяжки зависит от диаметра кабеля и шага укладки, при этом стяжку из пескобетона нельзя делать тоньше 3 см, чтобы она не потрескалась. Тонкий кабель вместо стяжки также можно укладывать в плиточный клей.

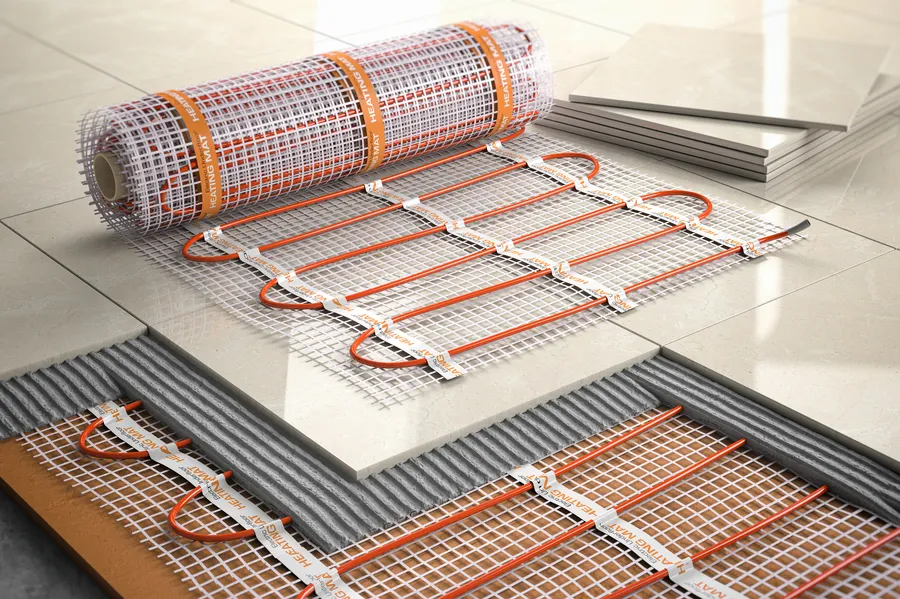

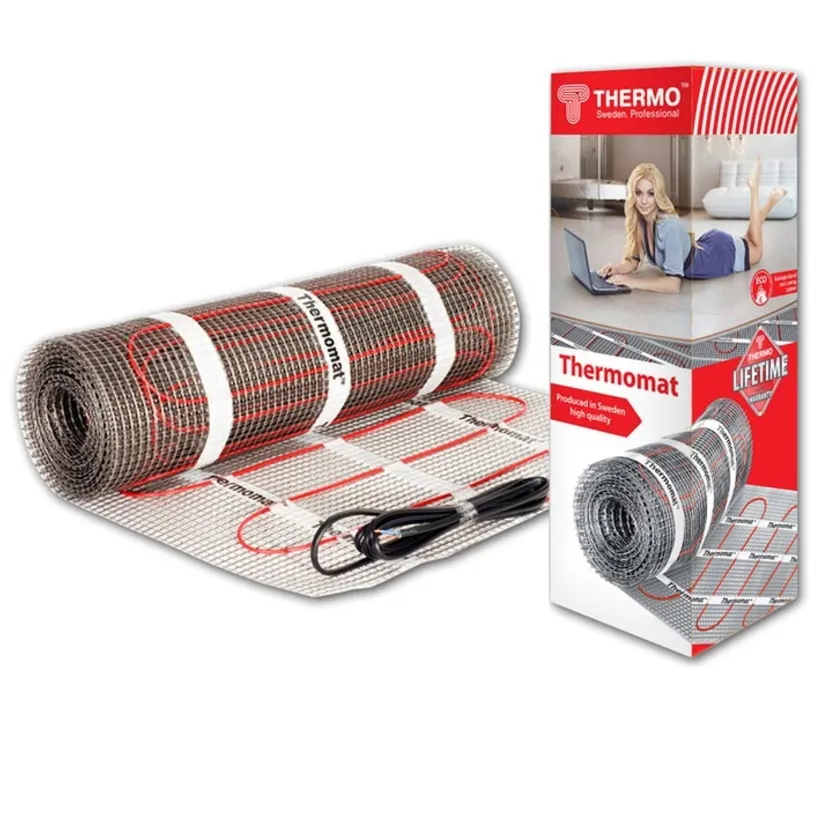

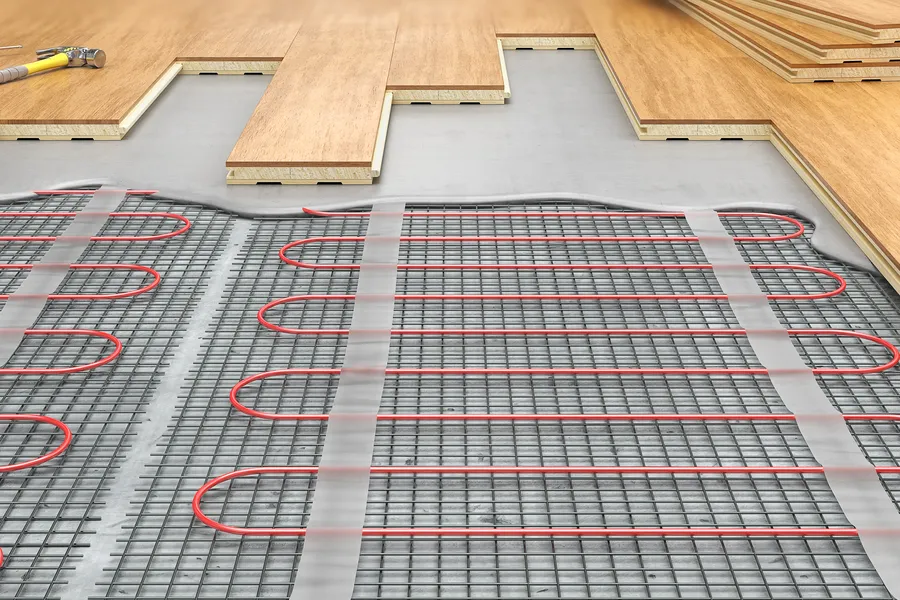

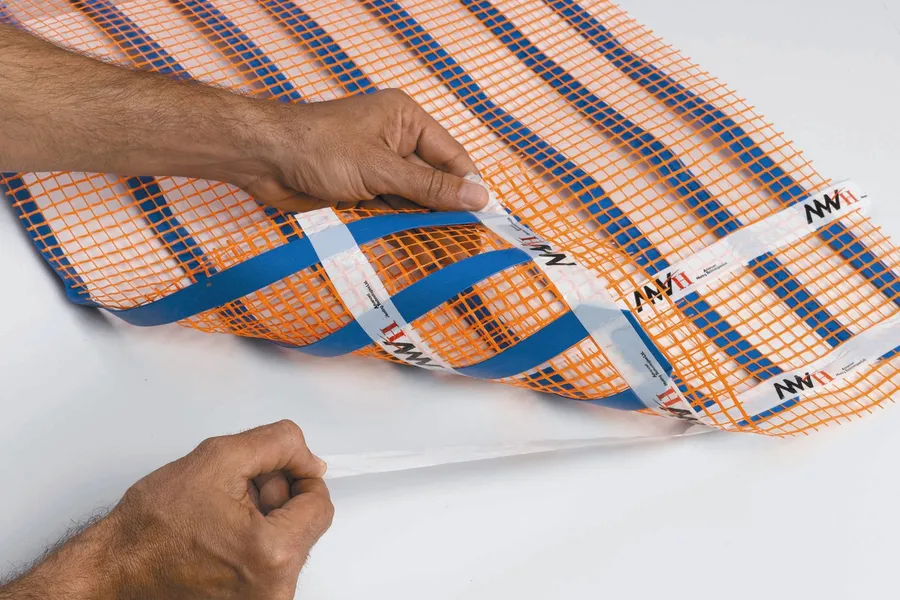

Кабель в нагревательных матах уже закреплен с нужным шагом на стекловолоконной сетке. Маты также укладывают в стяжку или плиточный клей. Монтировать их удобнее, но они лучше подходят для помещений правильной формы, без препятствий.
Источник: shutterstock.com
Греющий кабель любого типа подключают к терморегулятору. Чтобы контролировать работу теплого пола, в стяжку также монтируют термодатчик. По сигналам термодатчика терморегулятор включает и выключает нагрев, поддерживая заданную температуру пола. При монтаже датчика важно учесть нюансы: поставить его на предусмотренном инструкцией расстоянии от кабеля и правильно расположить в гофре.
Плюсы кабельного теплого пола:
- подходит для многих напольных покрытий (на материале должно быть указано, что он совместим с теплым полом)
- технология укладки кабеля хорошо отработана
- греющие кабели доступны — легко выбрать и купить кабель с нужными характеристиками
- высокая надежность системы — кабель рассчитан на долгий срок службы
Минусы кабельного теплого пола:
- высокая трудоемкость монтажа по сравнению с другими вариантами электрических полов
- большинство видов нагревательного кабеля нельзя укорачивать: нужно подбирать кабель нужной мощности и рассчитывать шаг укладки — это усложняет монтаж
- кабельный теплый пол требует заливки стяжкой или укладки в плиточный клей и не подходит для «сухого» монтажа
Инфракрасный пленочный пол

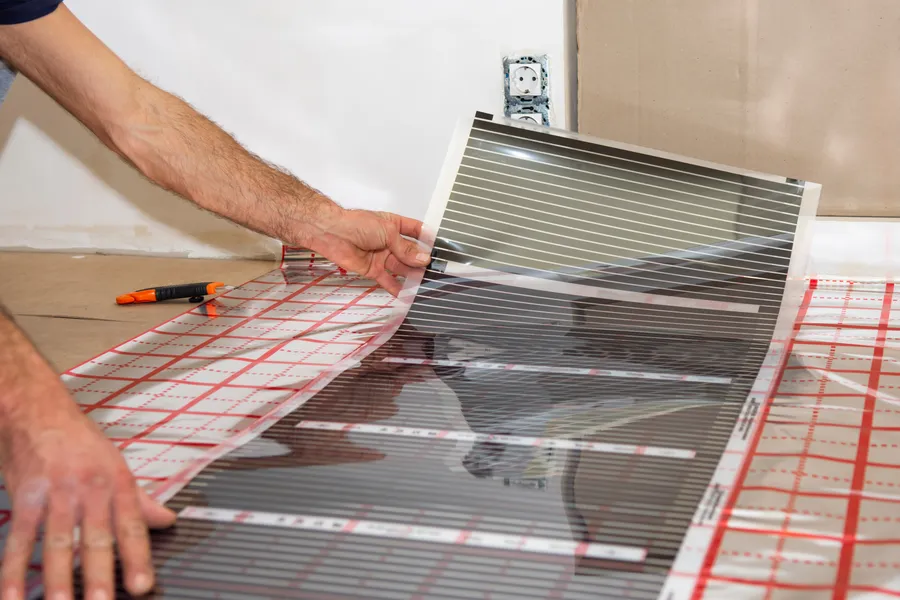

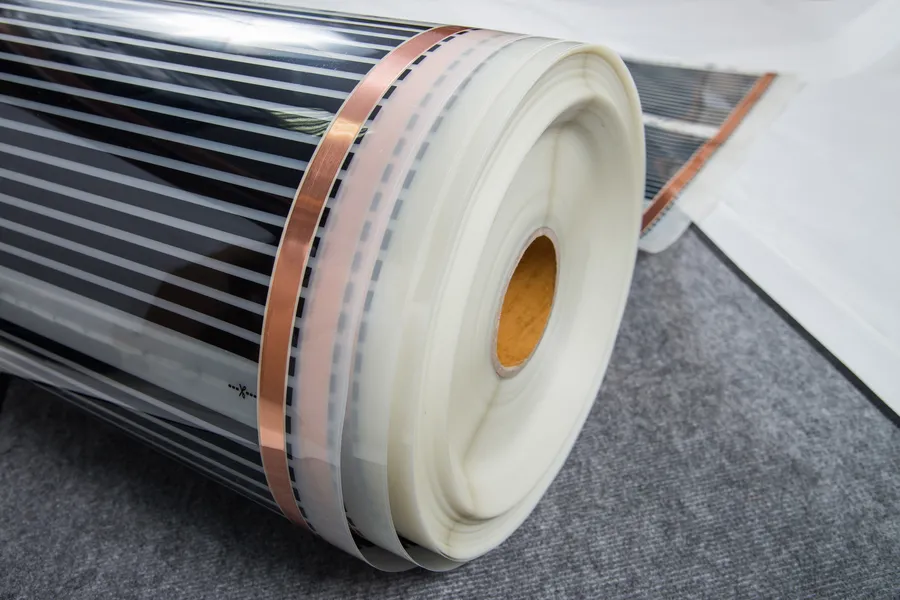

При изготовлении пленочного нагревателя графитовую пасту запаивают между слоями специальной полимерной пленки. Когда через пасту проходит электрический ток, который подается через медные токопроводящие шины, она выделяет тепло в виде инфракрасных лучей.
Источник: shutterstock.com
Плюсы пленочных нагревательных элементов:
- высота пола после укладки нагревателя практически не меняется
- поверхность пола нагревается равномерно
- можно без стяжки укладывать под ламинат, линолеум, ковролин и другие плавающие покрытия
- более простой монтаж по сравнению с кабелем или матом: нет «мокрых процессов», достаточно разложить пленку на основание перед укладкой напольного покрытия
Минус: пленочные нагревательные элементы не подходят под керамогранит и керамическую плитку.
Инфракрасный стержневой пол

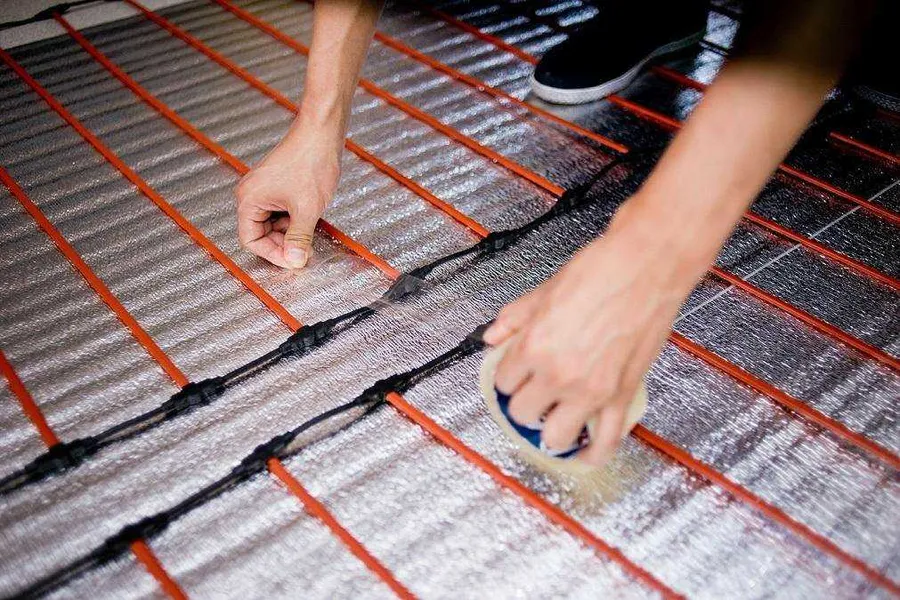

Стержневой теплый пол — своего рода гибрид нагревательного мата и инфракрасного теплого пола. Тепло выделяют стержни, заполненные графитовой пастой и соединенные между собой проводами по принципу веревочной лестницы.
Источник: sv-servisvostok.ru
Стержневой пол, как и кабельный мат, раскладывают на утепленное основание, а затем заливают стяжкой. Поверх можно укладывать любые напольные покрытия.
Аморфная металлическая лента
Этот вид теплого пола сочетает особенности кабельных матов и инфракрасных пленочных нагревателей — тонкий и широкий нагревательный элемент из аморфной металлической ленты закреплен на стеклотканевой сетке. Как и нагревательный мат, его быстро и легко монтировать, в том числе под керамическую плитку. Благодаря небольшой толщине его можно укладывать непосредственно под ламинат.
Источник: wikipedia.org
Аморфную металлическую ленту можно использовать также для полов из линолеума, однако в этом случае после укладки на основание ее нужно залить слоем самовыравнивающейся смеси толщиной не меньше 6 мм.
Плюсы нагревательных элементов из аморфной металлической ленты:
- минимальная толщина конструкции теплого пола
- не нужна толстая цементно-песчаная стяжка
- можно укладывать под любые напольные покрытия — деревянный пол, ламинат, линолеум или керамическую плитку
Минус — высокая цена. Аморфные металлические ленты появились в продаже недавно, поэтому пока нельзя уверенно судить о долговечности и надежности теплых полов на основе этих нагревательных элементов.
На что ориентироваться при выборе
В многоквартирных домах устанавливать на балконе водяные теплые полы без предварительного согласования запрещено — этот вариант подходит только для частных домов и квартир с автономным отоплением, но тоже не всегда.
Чтобы выбрать оптимальный теплый пол для балкона или лоджии, нужно сначала определить требуемую мощность нагревателей — чем больше объем помещения, тем мощнее должно быть отопление.
Сложные расчеты делать необязательно — если наружные ограждения балкона утеплить по строительным нормам, на каждый квадратный метр пола нужна мощность 180–200 Вт. То есть для балкона площадью 6 м2 потребуется пол мощностью около 1200 Вт, а для лоджии 8 м2 — 1600 Вт.
После того как вы определились с мощностью, нужно выбрать конструкцию пола. Если для устройства на балконе бетонной стяжки прочность перекрытия и балконной плиты недостаточна, то от водяного и кабельного полов в стяжке придется отказаться. Вместо этого сделайте деревянное основание по лагам или сухую стяжку. Финишное напольное покрытие выбирают в последнюю очередь.

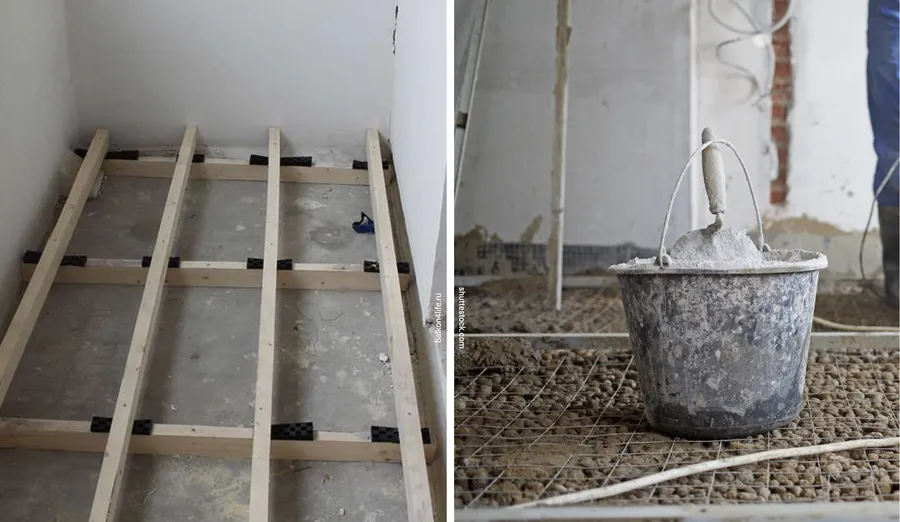

Слева — полы по лагам, справа — сухая стяжка. Источник: shutterstock.com
Как подготовить балкон к утеплению пола
До монтажа теплого пола балкон или лоджию нужно утеплить, потому что в холодное время года обогреть неутепленное помещение невозможно.
Сначала балкон или лоджию остекляют. В климате средней полосы России по строительным нормам при остеклении жилых помещений, которые используют круглый год, нужно ставить двухкамерные стеклопакеты. Однокамерный стеклопакет и тем более одинарное стекло не обеспечивают нужную теплоизоляцию.
Затем утепляют все ограждающие конструкции — пол, потолок и стены. Поскольку в толще стен в процессе эксплуатации может образоваться конденсат, для утепления балкона лучше выбрать утеплитель с высокими теплоизоляционными свойствами, который не боится увлажнения, — экструдированный пенополистирол или плиты из полиизоцианурата. Кроме того, у этих материалов очень высокая прочность на сжатие, поэтому их можно монтировать как под деревянные полы на лагах, так и под стяжку из пескобетона.
Источник: shutterstock.com
Толщину утеплителя выбирают с учетом строительных норм для того региона, где расположен дом. Для средней полосы России слой утеплителя должен быть не меньше 10 см.
Установка обогревающей конструкции
В каждом конкретном случае могут быть свои нюансы монтажа теплого пола на балконе или лоджии. Дадим общие рекомендации по последовательности укладки основных видов теплых полов.
Монтаж водяной системы
- На утепленное основание пола прикрепите монтажную ленту или положите металлическую арматурную сетку.
- Разложите трубу и прикрепите ее к сетке или монтажной ленте. Концы трубы присоедините к системе отопления.
- Проверьте водяную систему: заполните трубы холодной водой, с помощью циркуляционного насоса создайте давление 2,5 бар и оставьте на 2–3 дня. При необходимости устраните протечки.

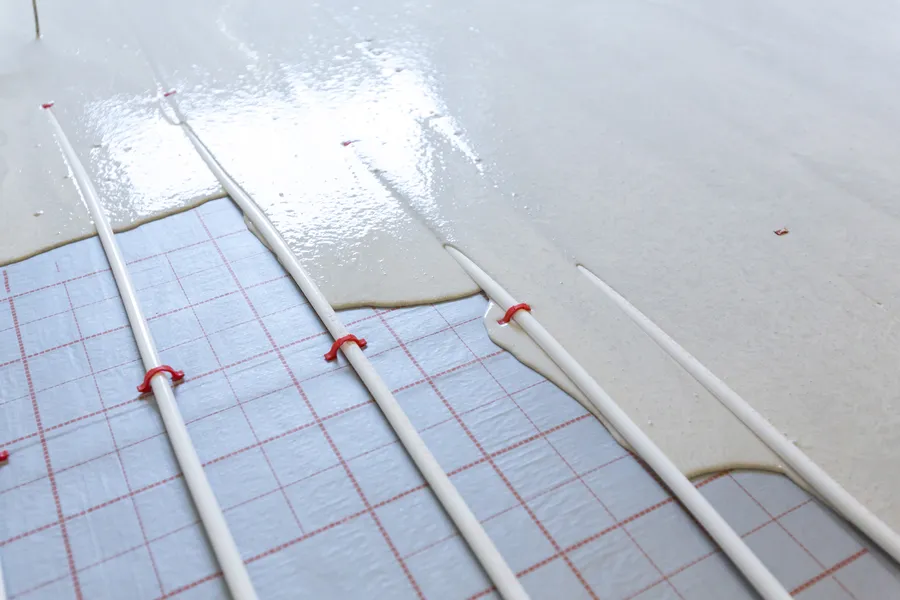

- Залейте стяжку из пескобетона. Чтобы получить ровную горизонтальную поверхность, предварительно установите маячковые профили.
- Когда стяжка высохнет, постелите выбранное напольное покрытие.
Источник: shutterstock.com
Монтаж водяного теплого пола под стяжку своими руками
Узнайте большеМонтаж кабельной системы
- На утепленное основание прикрепите монтажную ленту.
- Проверьте сопротивление кабеля с помощью мультиметра — оно должно совпадать с величиной на бирке, прикрепленной к кабелю. Если сопротивление отличается, то кабель неисправен и монтировать его нельзя.
- Разложите греющий кабель и закрепите его с помощью монтажной ленты (может идти в комплекте с кабелем). «Холодный» конец кабеля, которым его подключают к электропитанию, выведите в монтажную коробку для терморегулятора.
- Уложите гофрированную трубку для термодатчика — один конец расположите между витками кабеля, а второй выведите в монтажную коробку для терморегулятора.
- Когда кабель будет полностью уложен, еще раз проверьте его сопротивление мультиметром.
- Залейте стяжку требуемой толщины.
- После высыхания стяжки уложите финишное напольное покрытие.
- Смонтируйте терморегулятор по приложенной к нему инструкции. Нагрев можно включать после полного затвердевания стяжки — обычно через несколько дней после заливки.
Источник: shutterstock.com
Укладываем теплый пол: сериал от «Петровича»
Узнайте большеМонтаж инфракрасной системы
- На подготовленном основании прорежьте углубление для гофрированной трубки термодатчика (входит в комплект терморегулятора). Уложите трубку и закрепите ее монтажной лентой.
- Разложите на полу термопленку в соответствии с рекомендациями, которые приведены в руководстве по монтажу. Обратите внимание, что пленку укладывают медными шинами вниз, если производитель не нанес на пленку специальные метки.
- С помощью контактных зажимов подключите к пленке питающий кабель (входит в комплект системы) строго по инструкции, выведите его в монтажную коробку для терморегулятора.
- Смонтируйте терморегулятор.
- Проведите пробное включение теплого пола, установив на терморегуляторе максимальный нагрев: нужно убедиться, что электрические соединения не искрят и все секции пленки нагреваются.
- Поверх термопленки уложите финишное напольное покрытие.
Источник: shutterstock.com
Монтаж терморегулятора
Терморегулятор позволяет поддерживать заданную температуру электрического теплого пола, а в некоторых моделях также и температуру воздуха. По сигналам температурного датчика он автоматически включает и выключает нагревательный элемент. Также с помощью терморегулятора пол можно полностью отключить.
У самых простых моделей механических терморегуляторов одна функция — поддерживать установленную температуру пола. Многофункциональные электронные модели можно запрограммировать на включение подогрева в определенные часы и дни недели. Это позволяет использовать пол только тогда, когда в доме есть люди, и экономить электроэнергию.
Многофункциональный электронный терморегулятор. Источник: shutterstock.com
К терморегулятору с помощью электрического силового кабеля подводят электропитание и заземление — от ближайшей электрической розетки или от квартирного распределительного щитка. Эту работу лучше поручить электрику.
От терморегулятора к полу идет кабель питания нагревательного элемента и гофрированная трубка с термодатчиком.
Как установить терморегулятор и термодатчик
Терморегулятор монтируют на стене в удобном месте. Чтобы облегчить замену термодатчика в случае выхода его из строя, расстояние между терморегулятором и термодатчиком должно быть как можно меньше. При этом изгибы гофрированной трубки термодатчика нужно делать плавными: радиус изгиба — не меньше 5 см.
Монтаж проводите в следующем порядке:
- Определите место для терморегулятора. Подготовьте в стене углубление для монтажной коробки и установите ее.
- Определите место для термодатчика в соответствии с рекомендациями из инструкции по монтажу нагревательного элемента. Между монтажной коробкой и местом установки термодатчика сделайте штрабу по диаметру гофрированной трубки.
- Уберите мусор и грязь, прогрунтуйте штрабу, чтобы связать пыль.
- Уложите в штрабу гофрированную трубку.
- Смонтируйте нагревательный элемент, а питающий кабель выведите в монтажную коробку.
- Заделайте штрабу.

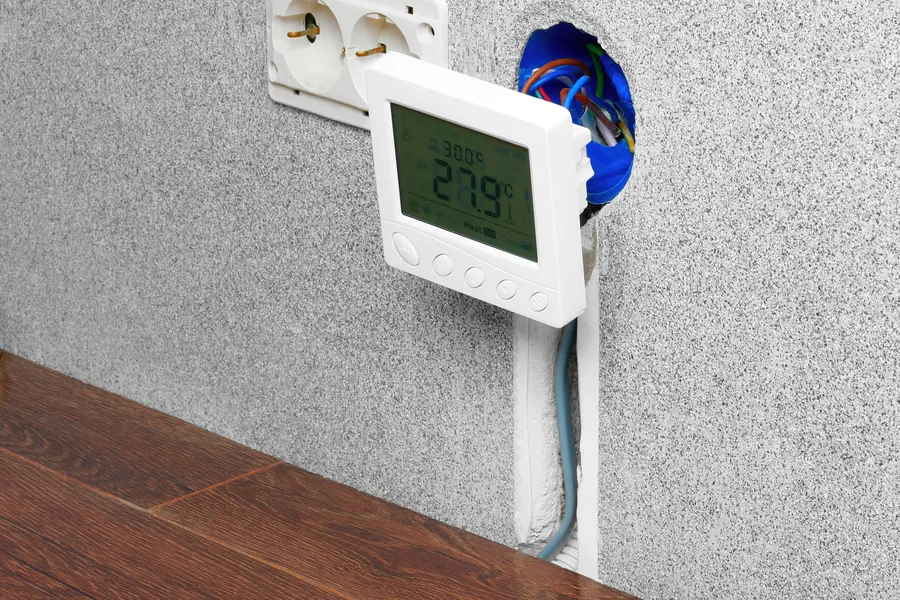

Гофра с термодатчиком в штрабе. Источник: shutterstock.com
Как подключить терморегулятор к теплому полу
Терморегулятор подключают в последнюю очередь — сначала монтируют нагревательный элемент и термодатчик, подводят питающий кабель и завершают финишную отделку стен.
- Кусачками обрежьте излишек всех кабелей — длина свободных кончиков должна быть около 6–7 см.
- Удалите с кабелей наружную изоляцию, концы проводов зачистите на 5 мм.
- Присоедините провода к клеммам терморегулятора по схеме на корпусе. Обратите внимание — проводники голубого цвета присоединяйте к клеммам с обозначением N.
- Вставьте корпус терморегулятора в монтажную коробку, зафиксируйте шурупами и смонтируйте декоративную облицовку.
Схема подключения терморегулятора
Как заменить датчик теплого пола
Если в процессе эксплуатации выходит из строя термодатчик, электрические теплые полы перестают нормально работать: они или перегреваются, или отключаются раньше времени, или не включаются совсем. В таких случаях термодатчик заменяют новым.
- Отключите на распределительном электрическом щитке автомат, через который запитывается теплый пол.
- Демонтируйте терморегулятор: снимите облицовку, выверните два шурупа, которые фиксируют корпус терморегулятора в монтажной коробке, и выньте его.
- Найдите кабель, который идет от датчика теплого пола, — как правило, он самый тонкий. С помощью отвертки выверните винты клемм и отсоедините кабель.
- Потянув за кабель, вытяните из гофрированной трубки неисправный датчик.
- Чтобы отмерить длину нового кабеля, сложите кабели нового и старого датчика вместе, и сделайте на новом отметку маркером.
- Вставьте новый термодатчик в гофрированную трубку — проследите, чтобы кабель вошел до метки.
- Обрежьте кусачками излишек кабеля, оголите провода и подключите к клеммам терморегулятора.
- Поместите терморегулятор в монтажную коробку, зафиксируйте шурупами и установите облицовку.
- Включите автомат в распределительном щитке.
Резюме
Теплые полы — удобный и практичный вариант для отопления балкона или лоджии. Они не занимают места, зато обеспечивают комфортное распределение температуры в помещении. Теплые полы бывают водяными и электрическими. В частном доме можно устанавливать оба варианта, в многоквартирных домах — только электрические.
Перед установкой теплого пола балкон или лоджию застекляют и утепляют. Чтобы выбрать оптимальное решение для теплого пола, сначала определяют необходимую мощность, а затем с учетом особенностей конкретного балкона выбирают конструкцию полов.
Для управления нагревом полов служит терморегулятор — он позволяет задавать температуру пола и (или) воздуха в помещении.
