Как смонтировать электрический теплый пол под плитку

autor
Михаил Деревянченко
знает, как сделать тепло

Вместе с частным мастером Михаилом Деревянченко и Владимиром Захаровым, который самостоятельно смонтировал теплый пол в загородном доме на 400 кв. м, помогаем сделать теплый пол в квартире, если в качестве финишного покрытия выбрана плитка.

Как смонтировать электрический теплый пол под плитку

Где можно сделать теплый пол

  • В ванной и туалете. Теплый пол — лучший вариант для ванных комнат. Он уменьшает уровень влажности в помещении, предотвращает появление плесени и грибка. Пол нагревается до 28–30 °С. При такой температуре здесь не только тепло, но и сухо.
  • В прихожей. В холодное время года теплый пол в коридоре помогает быстрее сушить обувь и мокрые следы.
  • В комнатах с балконом или панорамными окнами. Теплый пол в таких комнатах эффективно борется со сквозняками — это особенно важно в квартирах с маленькими детьми.

Какой теплый пол выбрать для дома

Узнайте больше

Если вы только переехали в новую квартиру, поговорите с соседями, чтобы решить, нужна ли вам система теплого пола. Спросите других жильцов, справляется ли система отопления, тепло ли у них дома. Обычно батареи центрального отопления прогревают квартиры до 24–26 °С.

Виды электрического теплого пола

Электрический теплый пол различают по принципу работы и составу оборудования:

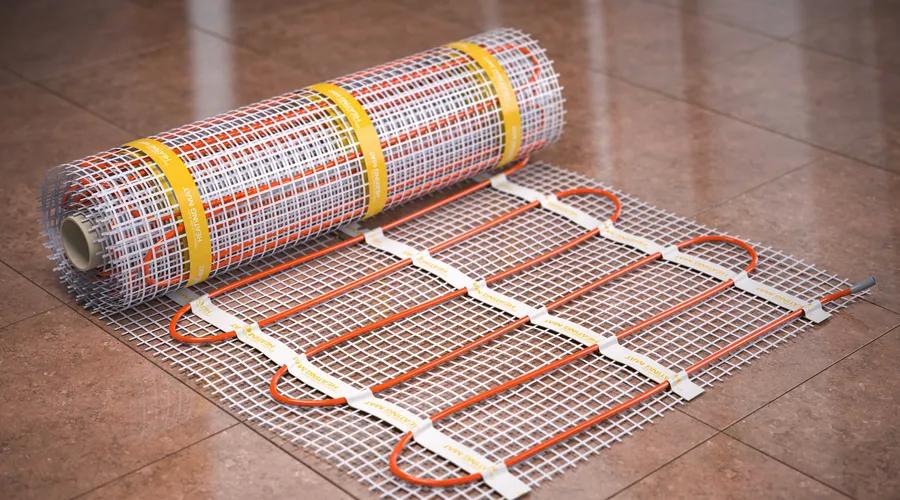

  • Нагревательные маты или специальные кабели, которые выделяют максимальное количество тепла длительное время и нагревают напольное покрытие. Сам мат может быть сетчатым или фольгированным, а кабель на нем уложен змейкой и закреплен. Нагревательные маты можно класть под любое напольное покрытие.
  • Пленочный инфракрасный излучатель — термопленка, которая нагревается из-за полос графита. Это самый тонкий вид теплого пола, поэтому подходит даже для невысоких помещений.Инфракрасный пол можно класть под любые виды напольного покрытия.
  • Жидкостно-электрическая конструкция — состоит из полиэтиленовых трубок, внутрь которых по всей длине помещен электрический кабель. По трубам течет антифриз, а кабель его нагревает. Жидкостно-электрические конструкции просты в монтаже и подходят для укладки в помещения с любой влажностью и под любое напольное покрытие.

Как выбрать электрический теплый пол

От грамотного выбора оборудования для электрического теплого пола зависят срок службы системы и риск поломок, поэтому при покупке нужно учесть несколько факторов:

  • мощность
  • высоту конструкции теплого пола
  • вид терморегулятора
  • финишное напольное покрытие

Выбираем по мощности

Выбор мощности электрического пола на квадратный метр зависит от того, насколько холодное помещение вы хотите отапливать и как сильно. Условно все помещения можно разделить на два вида:

  • Кухня, ванная, коридор и жилые комнаты — теплые, потому что здесь обычно установлены батареи. Средняя температура воздуха – 20–23 °С. В этих комнатах достаточно установить теплый пол с мощностью 130–150 Вт на 1 кв. м.
  • Балконы – холодные помещения, для обогрева которых потребуется пол с мощностью 180–200 Вт на 1 кв. м.

Выбираем по уровню поднятия пола

Электрический теплый пол занимает довольно много пространства, так что высота ваших комнат уменьшится на 5–30 см. Решите, насколько вы можете поднять уровень пола:

  • Если на 5–7 см, то вам подойдут нагревательные маты, кабельный обогрев или инфракрасный пол, потому что они не займут много пространства и не потребуют толстой стяжки.
  • Если пол можно поднять до 30 см, то к этому списку добавьте и систему жидкостного-электрического пола.

Монтаж водяного теплого пола под стяжку своими руками

Узнайте больше

Выбираем по терморегулятору

Есть два вида терморегуляторов:

  • Механические — чтобы отрегулировать температуру, достаточно покрутить специальное колесико.
  • Программируемые — решают проблему долгого нагрева теплых полов, потому что их можно настроить на определенную температуру и срок, к которому полы должны быть уже теплыми. Можно запрограммировать нагрев полов к приезду или пробуждению.

Укладываем электрический теплый пол под плитку

Электрический теплый пол можно уложить самостоятельно. Но ошибки в монтаже могут привести к дополнительным тратам на кабель или поломкам системы, поэтому, возможно, стоит пригласить специалиста.

Вам понадобится:

Делаем схему теплого пола

Перед покупкой теплого пола составьте схему, на которой будут отмечены места укладки проводов или нагревательного мата. Учтите, что от стен нужно отступить 10 см — это сэкономит расходы на кабель в местах, где подогрев не нужен.

Теплый пол нельзя класть в местах, где будет стоять бытовая техника или мебель без ножек, иначе тепло от системы будет возвращаться назад к проводнику, что может привести к перегреву и выходу системы из строя.

Рассчитываем оборудование

Чтобы не увеличивать расходы на электроэнергию, определитесь, будет электрический теплый пол основным или вспомогательным источником тепла:

  • если основным, то на 1 кв. м мощность оборудования должна быть не менее 140–180 Вт
  • если вспомогательным — не более 140 Вт

После определите необходимую суммарную мощность нагревательного элемента и его длину. Средняя мощность нагревательного кабеля — 16–21 Вт/м.

Рассмотрим на примере. Предположим, вы делаете теплый пол в комнате площадью 15 кв. м, вдоль одной стены которой стоит мебельный гарнитур. Найдем его площадь по формуле: S = А * В, где А – длина стороны комнаты, на которой установлен гарнитур, а В — глубина кухонного гарнитура. Допустим, эта площадь — 5 кв. м. Значит, вам нужно приобрести оборудование для теплого пола площадью 15 – 5 = 10 кв. м.

Вам потребуется нагреватель мощностью 100 Вт/кв. м, чтобы в результате получить общую мощность 1 кВт. Для этого возьмите кабель 20 Вт/м. Длину кабеля рассчитывают так: общую мощность (1 кВт, или 1000 Вт) нужно разделить на параметры нашего кабеля (20 Вт/м). Получается, что нужен кабель длиной 50 м.

Владимир Захаров

Если у вас остались лишние куски теплого пола, не сворачивайте его в два слоя и не кладите под участки, где подогрев не нужен. Отрежьте лишнее.

Готовим поверхность

Уберите старое напольное покрытие и очистите пол от мусора. Пол должен быть идеально ровным: даже 3–5 см перепада высоты будут мешать установке и правильной эксплуатации системы.Если у пола есть неровности, обязательно выровняйте их цементно-песчаной стяжкой.

Устройство цементной стяжки пола: пошаговая инструкция

Узнайте больше

Утепляем поверхность

Лучший вариант утеплителя — рулонный материал с фольгированным покрытием — например, пенофол. Работать с ним просто: он имеет самоклеящуюся сторону, с нее нужно снять защитный слой и прочно прикрепить материал к бетонной поверхности стык в стык.

Заведите немного пенофола на стыки со стенами и нижнюю часть стены в один ряд, чтобы повысить теплоизоляцию в комнате. Стены над утеплителем по всему периметру проклейте демпферной лентой. Она компенсирует расширение покрытия при нагревании от теплого пола.

Устанавливаем датчик температуры

Контроль над системой отопления осуществляют специальный термостат и датчик температуры. Для этого сделайте специальный проем в стене, который будет направлен к перекрытию. Датчик поместите в гофрированную трубу: гофра защитит его от повреждений и обеспечит к нему доступ. Датчик устанавливают прямо в полу — в месте контроля температуры, — под будущей плиткой. Конец гофры, который будет находиться в стяжке, а не в стене, залейте герметиком.

Источник: samelectrik.ru

Укладываем и закрепляем кабель

Проверьте работу обогревателя и разложите кабель змейкой по полу. Соблюдайте одинаковое расстояние между витками по всему покрытию, чтобы нагрев был равномерным.

Прикрепите кабель к металлическим сеткам на пластиковые хомуты, так будет надежнее. Закрепите в двух-трех местах на каждом витке змейки.

Заливаем стяжку

После укладки теплого пола и до укладки плитки нужно залить поверхность стяжкой. Чтобы не тратить время на разведение раствора, можно купить уже готовую сухую смесь в магазине и просто залить ее водой в указанной на упаковке пропорции.

Распределите смесь по полу с помощью кельмы. Толщина стяжки должна быть от 3 до 5 см. Перед укладкой плитки дождитесь полного застывания раствора — стяжка застынет через 3–5 дней.

Михаил Деревянченко

Стяжка сохнет 4–5 недель. До этого включать электрический теплый пол нельзя, иначе раствор высохнет неравномерно.

Укладываем плитку

После того как стяжка схватится, переходите к укладке плитки. Используйте специальный клей, его нужно равномерно распределить по стяжке.

Владимир Захаров

Следите за тем, чтобы поверхность пола была строго горизонтальной и ровной, иначе какие-то части пола будут прогреваться меньше остальных.

Правила эксплуатации

Чтобы электрический теплый пол прослужил долго, помните:

  • Не превышайте мощность, обозначенную на терморегуляторе. Если перегружать систему, она может дать сбой или сгореть от перегрева, поэтому не включайте ее на мощность выше 80% от допустимой. Например, если максимальная мощность — 2880 Вт, включайте только до 2600 Вт.
  • Не подключайте систему напрямую к электросети. Это может привести к перегреву кабеля.
