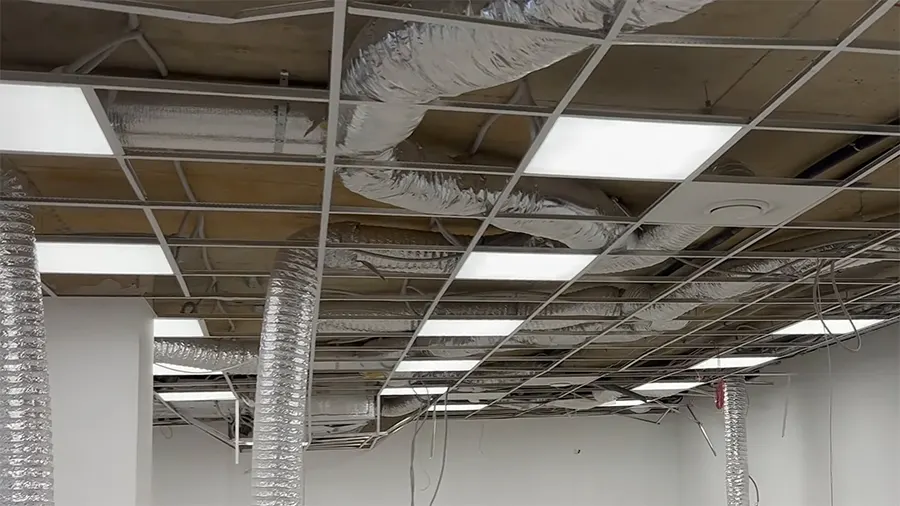

Подвесной потолок скрывает неровное перекрытие, проводку и вентиляционные каналы. А чтобы добраться до коммуникаций или заменить поврежденную панель, не нужно разбирать всю отделку. В статье расскажем про один из видов подвесных систем — потолок Армстронг. Разберем его устройство, особенности проектирования, технологию и этапы монтажа.

Что такое потолок Армстронг

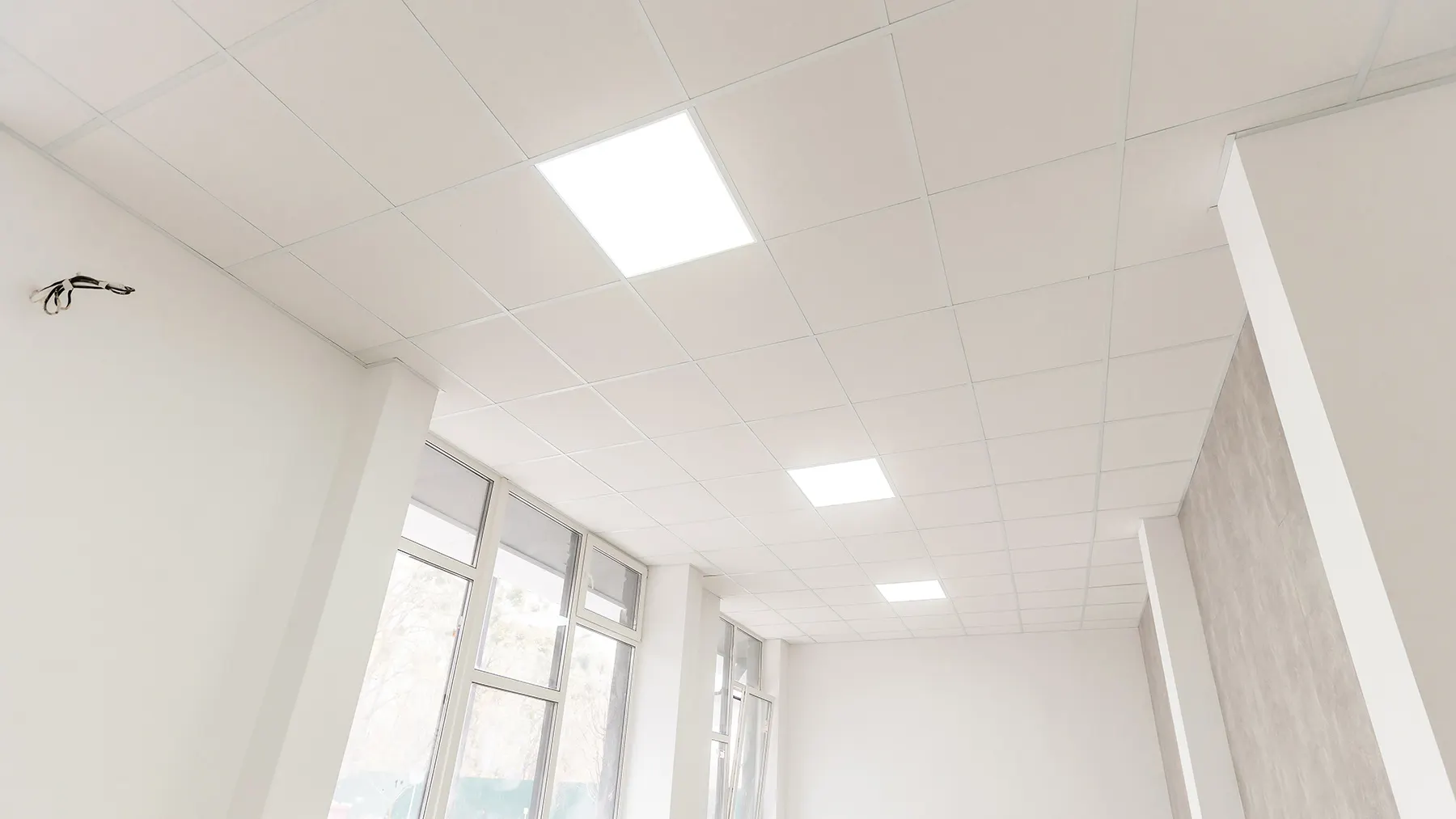

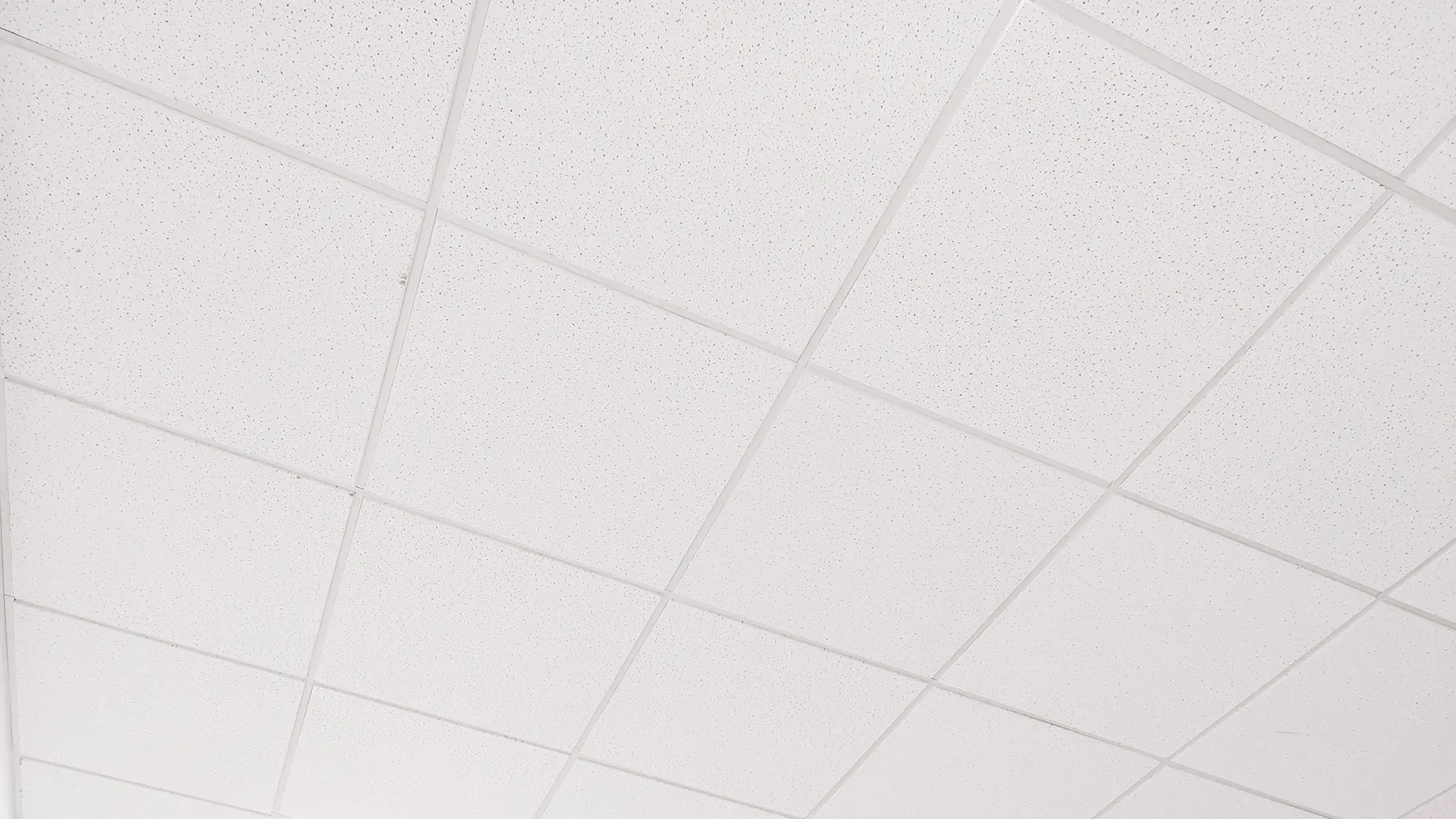

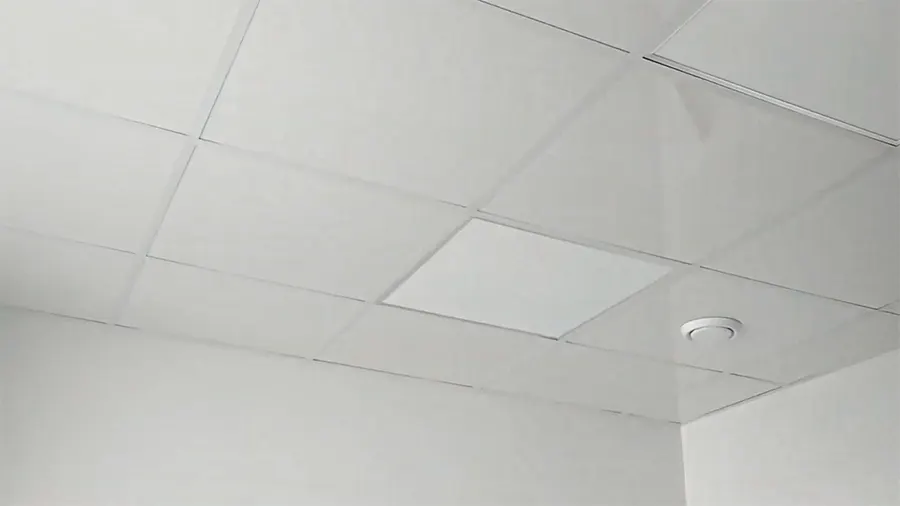

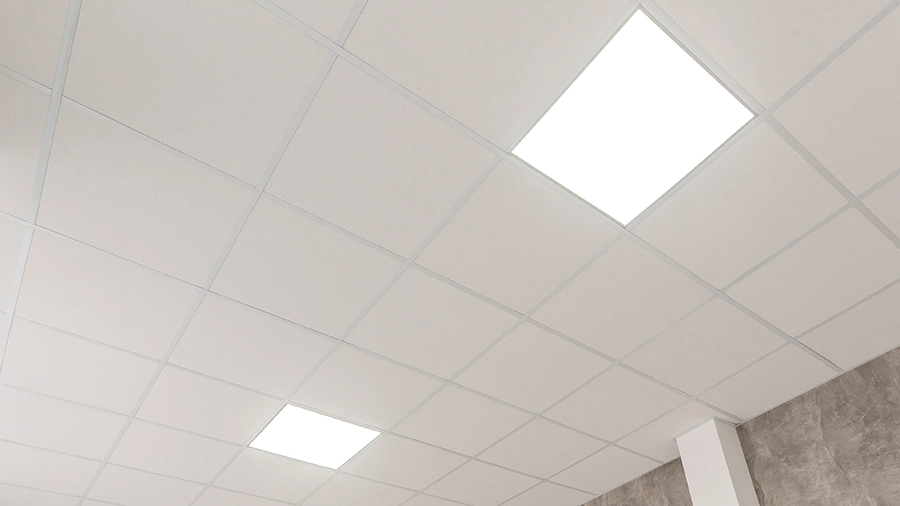

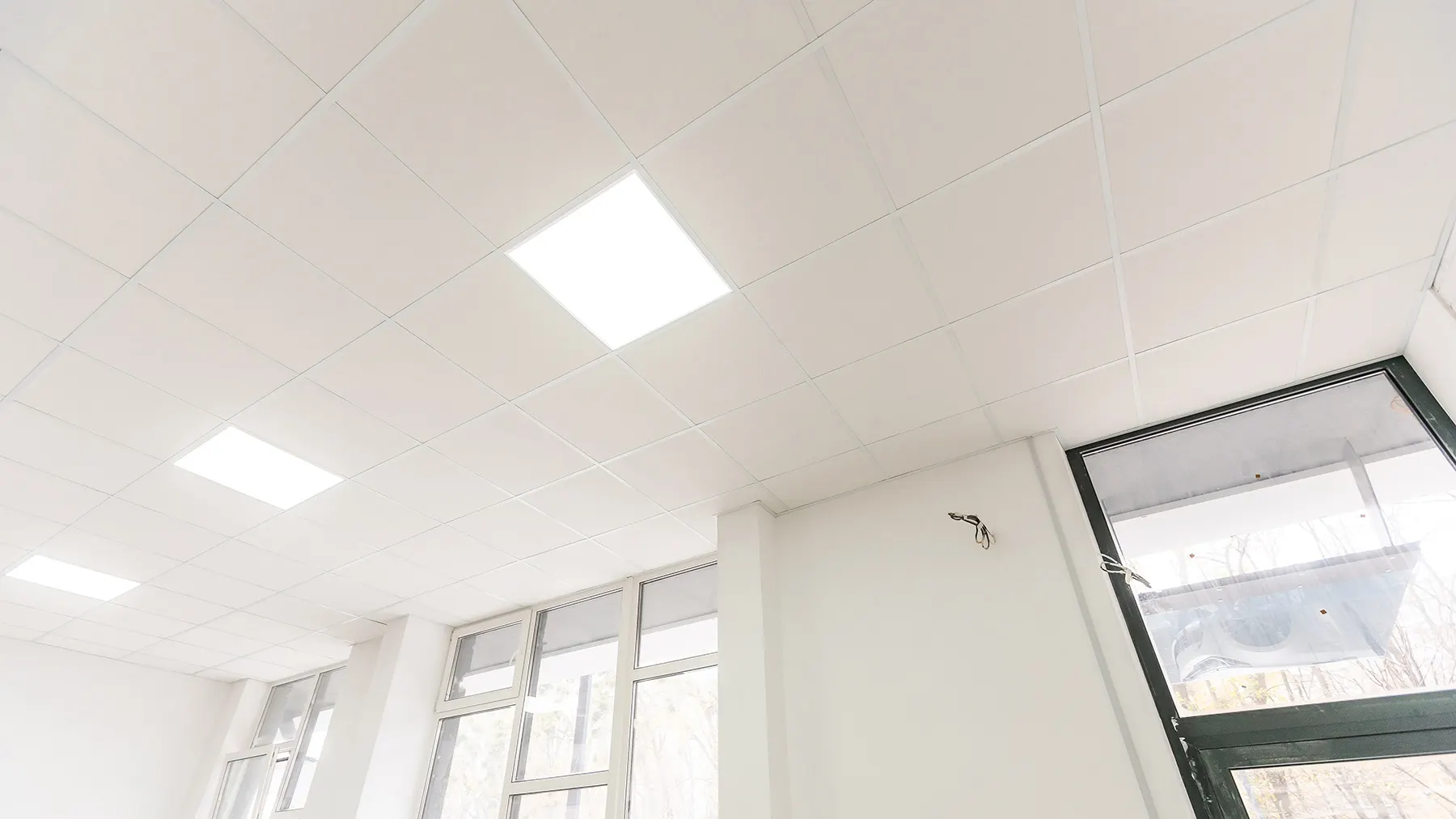

Потолок Армстронг — это модульная подвесная система из каркаса и декоративных плит. Часто встречается в офисах, магазинах, школах и медицинских учреждениях. В квартирах и частных домах ее ставят, если позволяет высота помещения и устраивает внешний вид такой отделки.

Армстронг — хорошее решение, если хочется:

• без лишних хлопот закрыть неровное перекрытие
• спрятать проводку и вентиляцию, но сохранить к ним доступ
• не думать о финишной отделке потолка

Съемные плиты упрощают ремонт и обслуживание коммуникаций, а любой поврежденный участок можно точечно заменить.

Олеся Клещенко

Обозначение конструкции произошло от бренда потолков Armstrong и вскоре стало нарицательным. Сейчас так называют похожие подвесные системы разных производителей.

Устройство потолка Армстронг

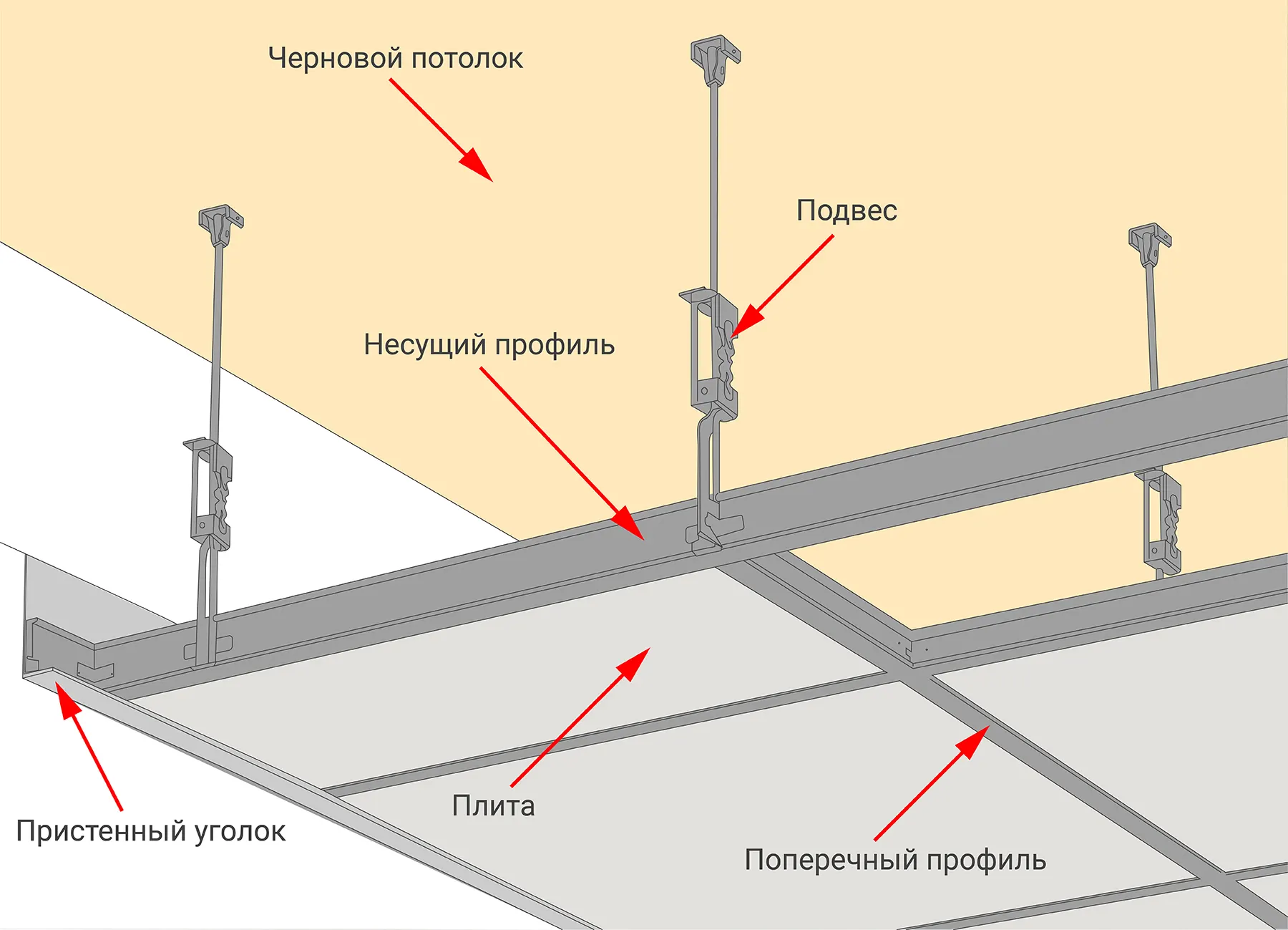

Подвесная система Армстронг состоит из металлического каркаса, плит и подвесов, которые удерживают потолочную конструкцию. Разберем эти элементы отдельно.

Несущий каркас

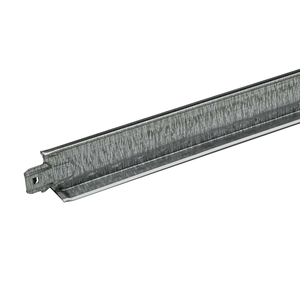

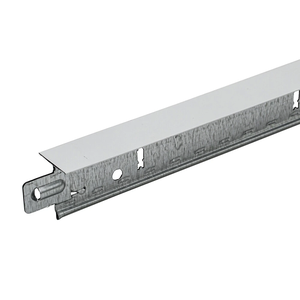

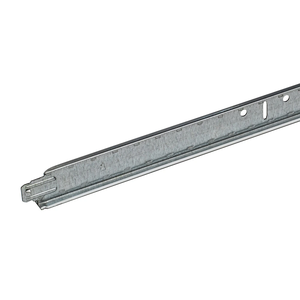

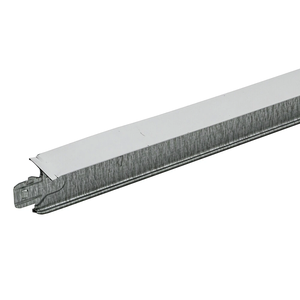

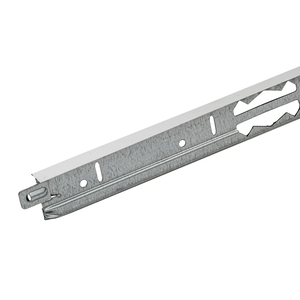

Каркас потолка Армстронг делают из металлических Т-образных профилей (реек, направляющих). Нижняя полка каждого служит опорой для потолочных плит. В стандартной системе с ячейками 600×600 мм используют:

• Несущие рейки длиной 3,6 м или 3,7 м. Их крепят к подвесам и располагают параллельно друг другу с шагом 1,2 м. Если одной направляющей не хватает, ее наращивают следующей через торцевой замок.
• Поперечные рейки. Профили длиной 1,2 м вставляют перпендикулярно несущим с шагом 60 см. Рейки 0,6 м монтируют между ними ― разделяют пространство и формируют итоговые квадратные ячейки.

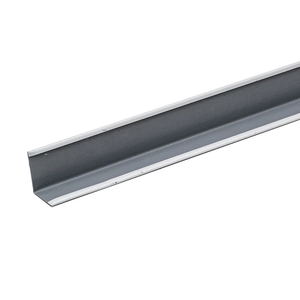

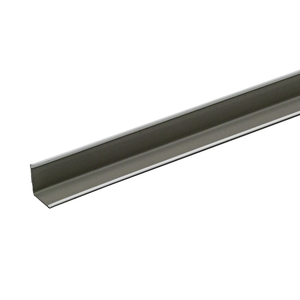

• Пристенный уголок. Его закрепляют по периметру комнаты. На этот элемент опираются крайние панели и торцы несущих реек.

Собранный каркас представляет собой единую жесткую решетку, в которой каждый профиль удерживается соседними за счет замковых соединений: штампованные металлические язычки на концах поперечных реек вставляют в прорези несущих и фиксируют щелчком. Это позволяет собирать конструкцию без саморезов и дополнительного крепежа. Такой каркас равномерно распределяет нагрузку от плит по всей площади потолка и передает ее на подвесы и пристенный уголок.

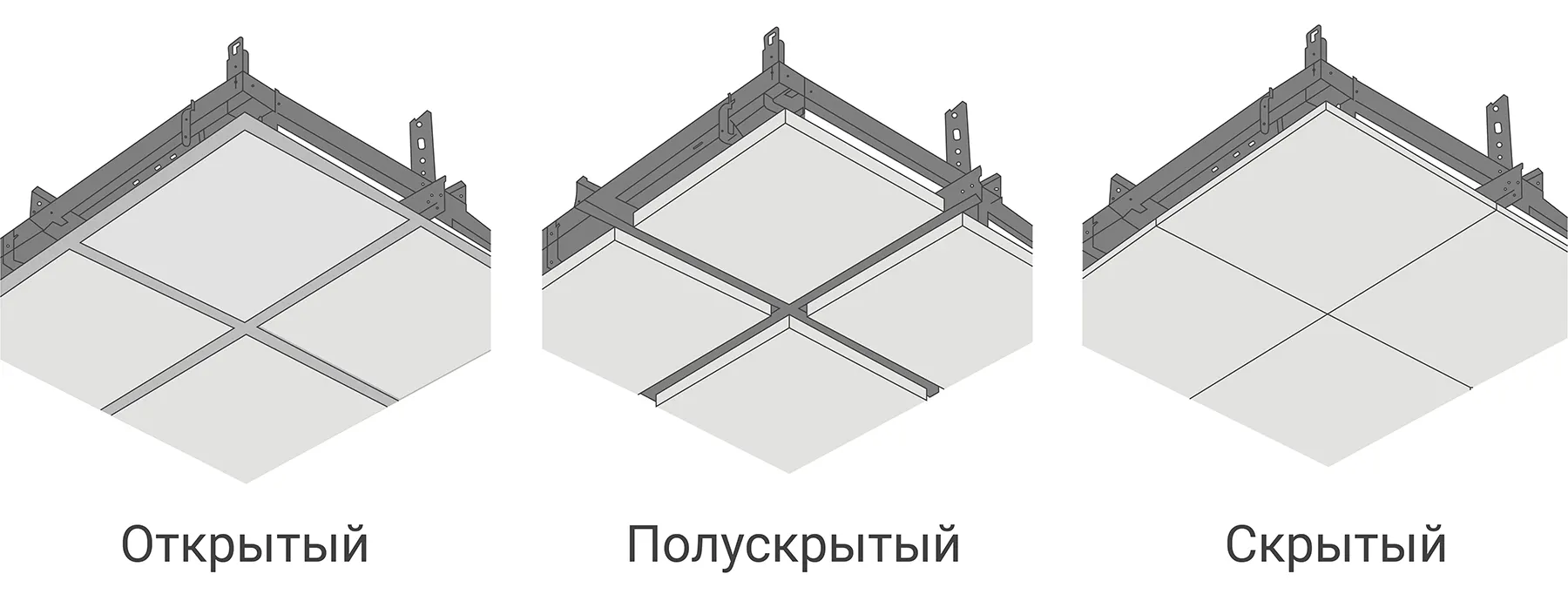

Каркас подвесного потолка Армстронг может быть:

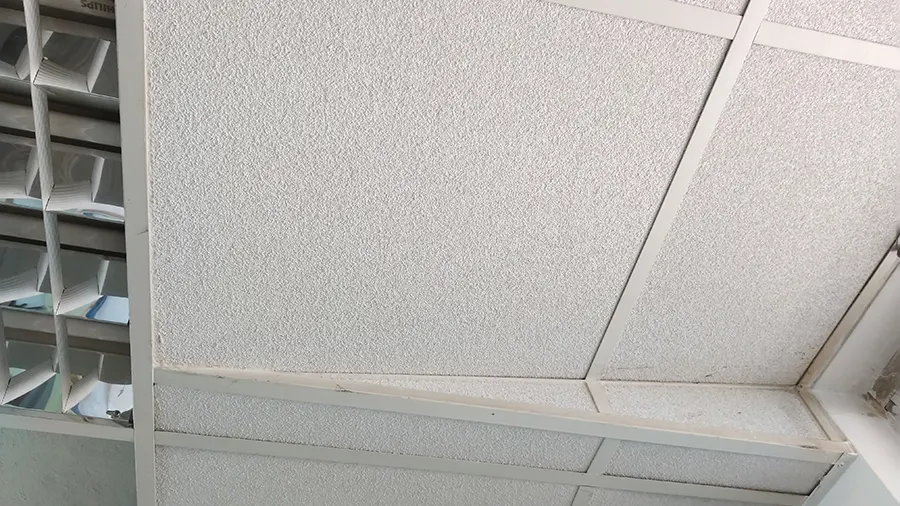

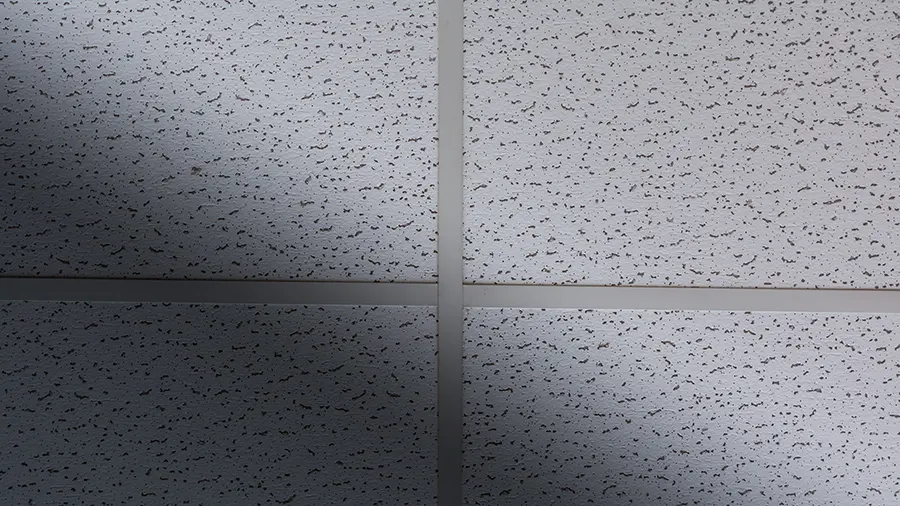

• Видимым. Направляющие остаются снаружи и служат декоративным обрамлением плит. Это самый недорогой вид, его часто выбирают для офисов, магазинов и подсобных помещений.
• Полускрытым. Благодаря ступенчатым кромкам лицевая поверхность плит оказывается ниже профилей. Рейки остаются видны, но уходят в углубления между панелями. Подходит для коммерческих и жилых интерьеров.
• Скрытым. Профили незаметны за панелями, что создает эффект сплошного полотна. Для этого нужны плиты с особыми кромками с пазами и специальные крепления. Оптимальный вариант для дома и квартиры.

Подвесы

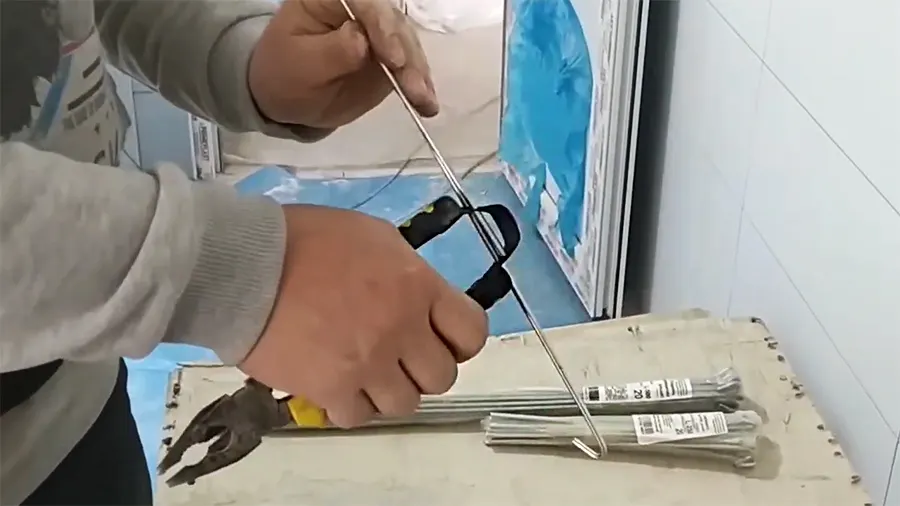

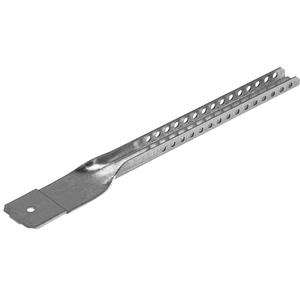

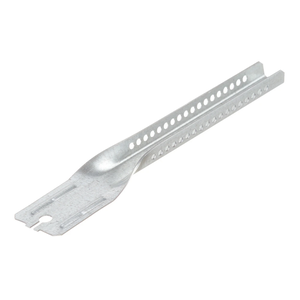

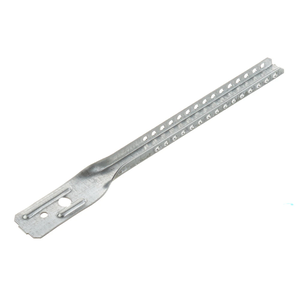

Подвесы соединяют металлокаркас потолка Армстронг с черновым основанием и позволяют отрегулировать конструкцию по горизонтали. В основном их делают из стали с защитой от коррозии.

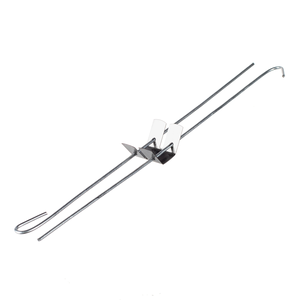

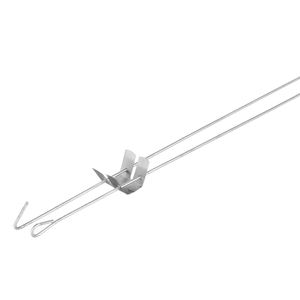

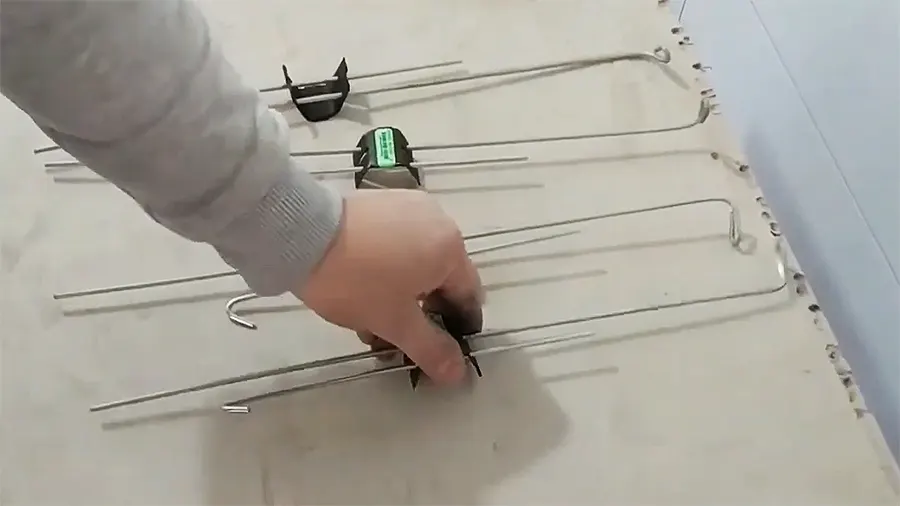

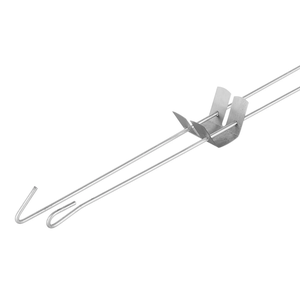

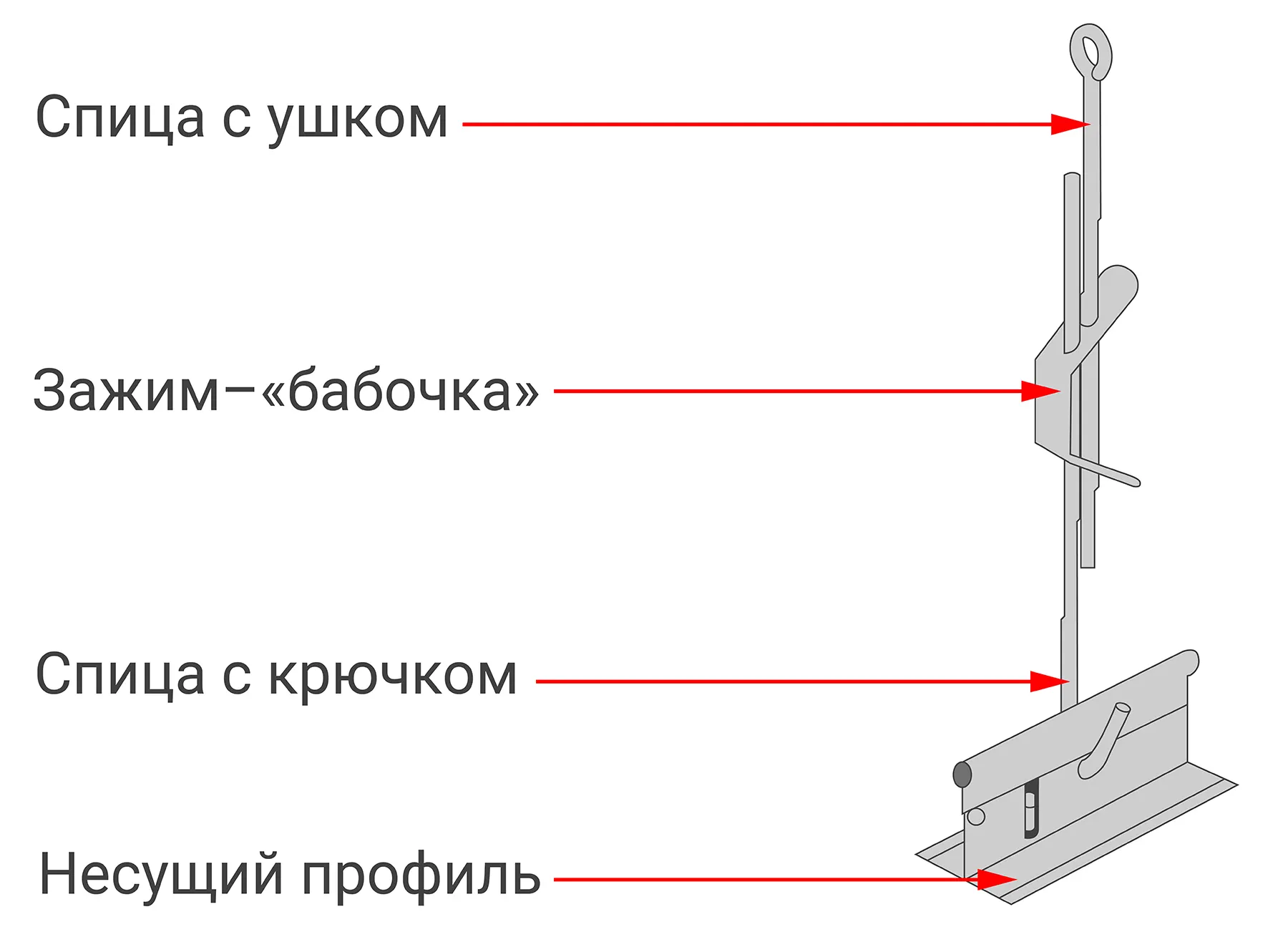

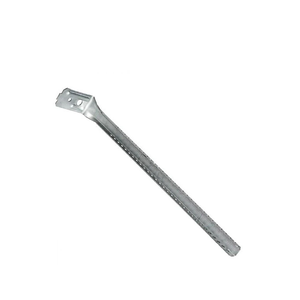

В стандартных комплектах для Армстронга используют европодвесы, которые состоят из трех элементов:

• спицы с ушком ― крепят анкер-клином или дюбель-гвоздем к базовому потолку

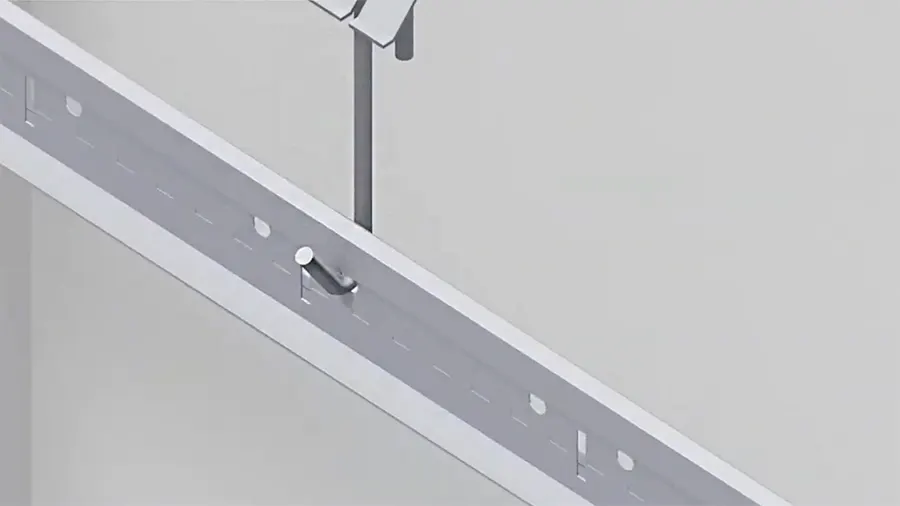

• спицы с крючком ― удерживает несущую рейку
• пружинного зажима-«бабочки» ― металлического регулирующего элемента посередине, который соединяет обе спицы и позволяет точно выставить высоту конструкции

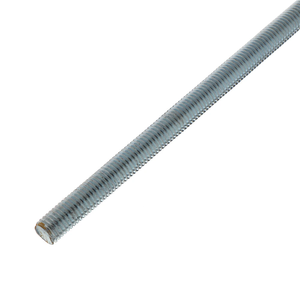

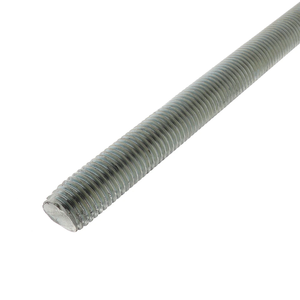

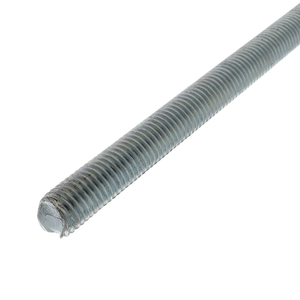

Стандартные спицы опускают потолок на расстояние от 10 до 150 см. Если коммуникации требуют большего отступа, монтируют удлиненные спицы, резьбовые шпильки или жесткие нониус-подвесы.

Плиты

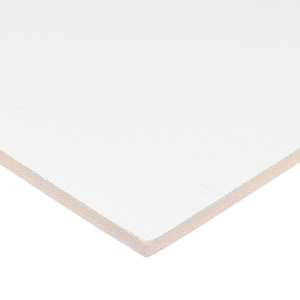

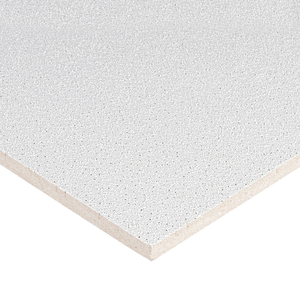

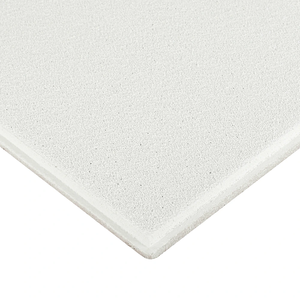

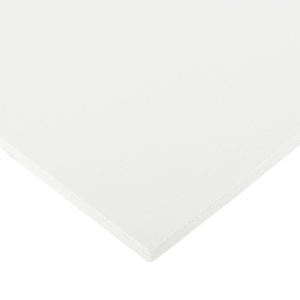

Для заполнения ячеек потолка Армстронг используют прямоугольные или квадратные кассеты. Стандартные размеры — 600×600 мм или 600×1200 мм. Фактический габарит панели составляет 595×595 мм или 595×1195 мм для свободного монтажа в ячейку.

Потолочные плиты для таких систем производят из следующих материалов:

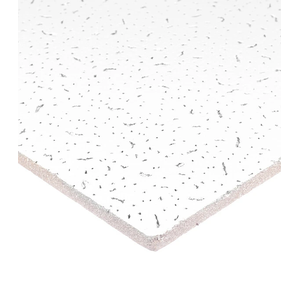

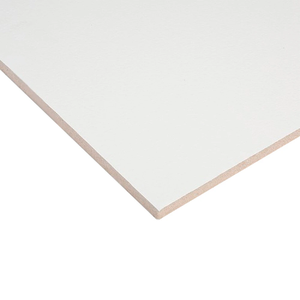

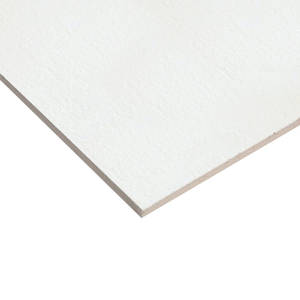

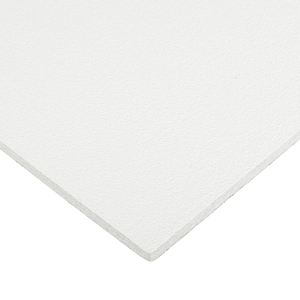

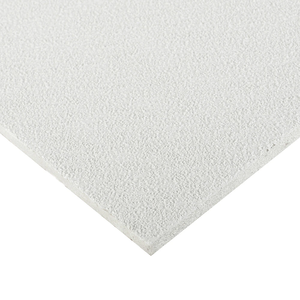

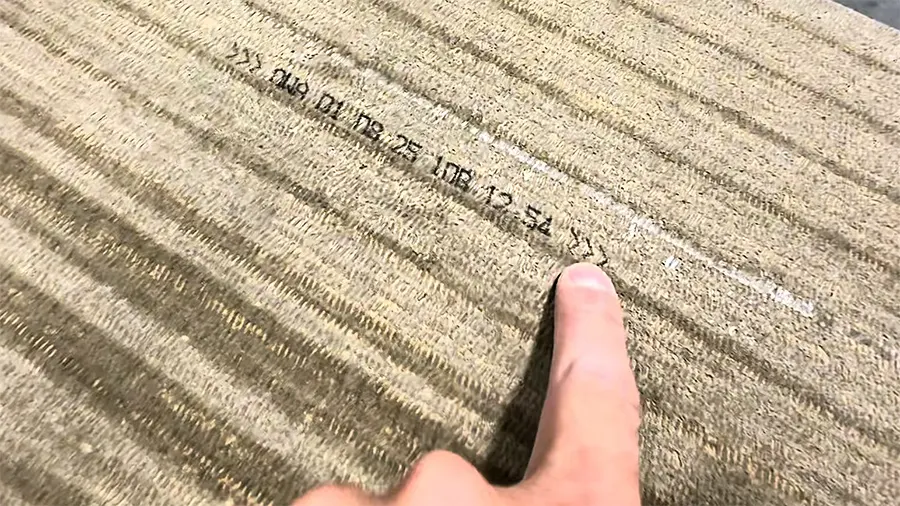

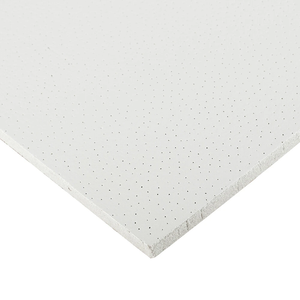

• Минеральное волокно. Самый популярный и бюджетный вариант на основе каменной ваты и глины. Толщина стандартной плиты — от 12 до 15 мм, акустические версии достигают 20–40 мм. Панели из минерального волокна выпускают в белом цвете, поверхность может быть гладкой, с микрорельефом или перфорированной.

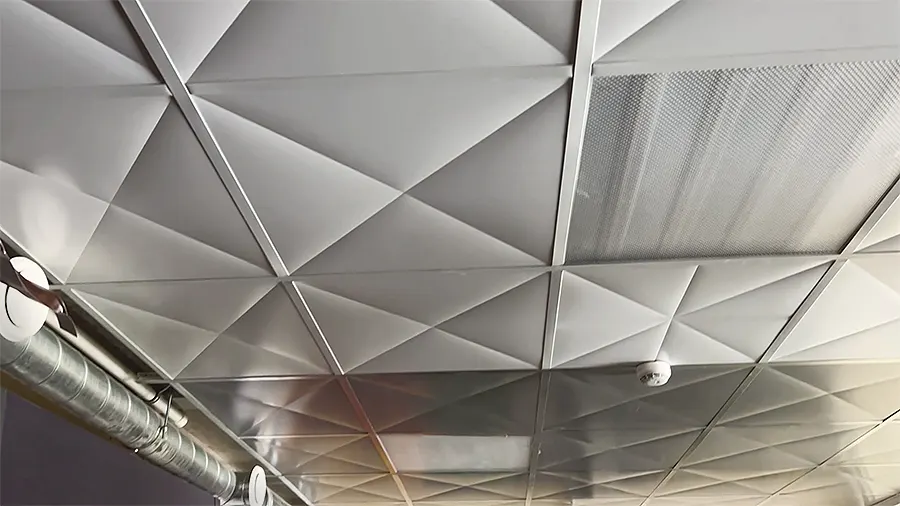

• Металл (алюминий или оцинкованная сталь). Долговечные, жесткие кассеты толщиной 0,3–0,7 мм. Не боятся протечек, их легко мыть. Хороший вариант для помещений с повышенной влажностью: санузлы, кухни.
• Пластик (ПВХ). Влагостойкие плиты толщиной 5–8 мм. Практичная и бюджетная альтернатива металлу. Пластиковые кассеты не гниют, не боятся прямого попадания воды и бытовой химии. Однако они уступают металлу и минеральному волокну по классу пожарной безопасности (при горении выделяют токсичный дым), поэтому их не используют на путях эвакуации.

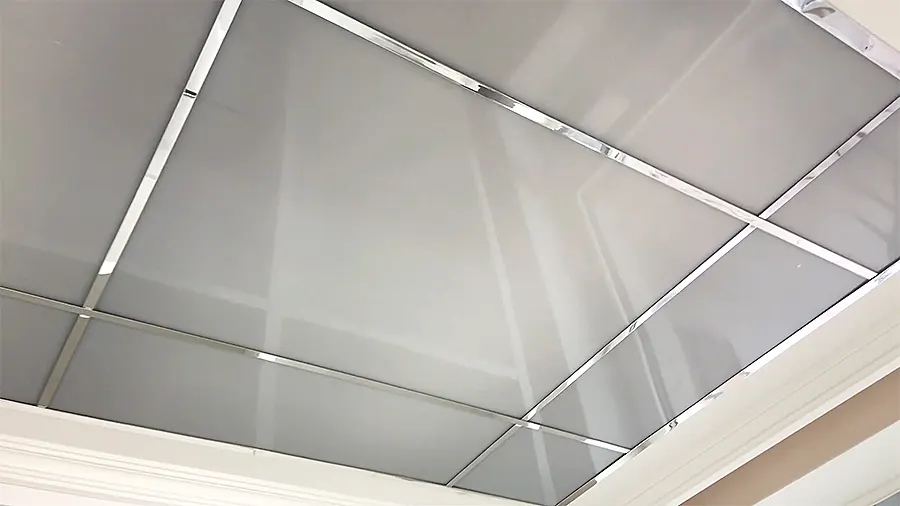

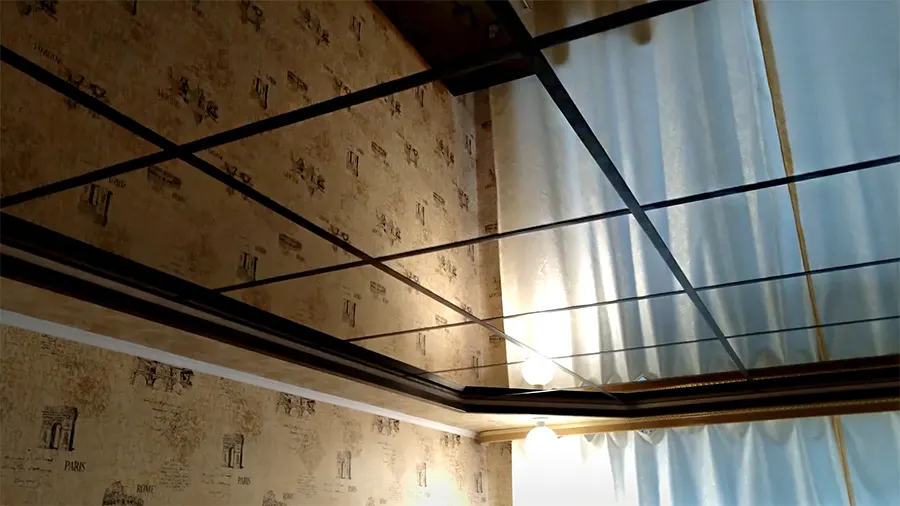

• Стекло, акрил, зеркало, шпон. Декоративные плиты для интерьерных решений и создания потолков со встроенной подсветкой. Требуют усиленного каркаса из-за большого веса.

По назначению и техническим свойствам плиты потолков Армстронг делят на несколько групп:

• базовые — для сухих жилых, офисных и коммерческих помещений со стабильной температурой
• влагостойкие — с добавлением кремнийорганических гидрофобизаторов, не теряют форму при влажности воздуха до 95–100 %
• огнестойкие — на базе силиката кальция или базальта, не поддерживают распространение огня
• акустические — из рыхлого волокна или перфорированного металла со звукопоглощающей мембраной для гашения эха
• гигиенические — покрыты особым антимикробным составом с ионами серебра, предназначены для медицинских учреждений и пищевых производств

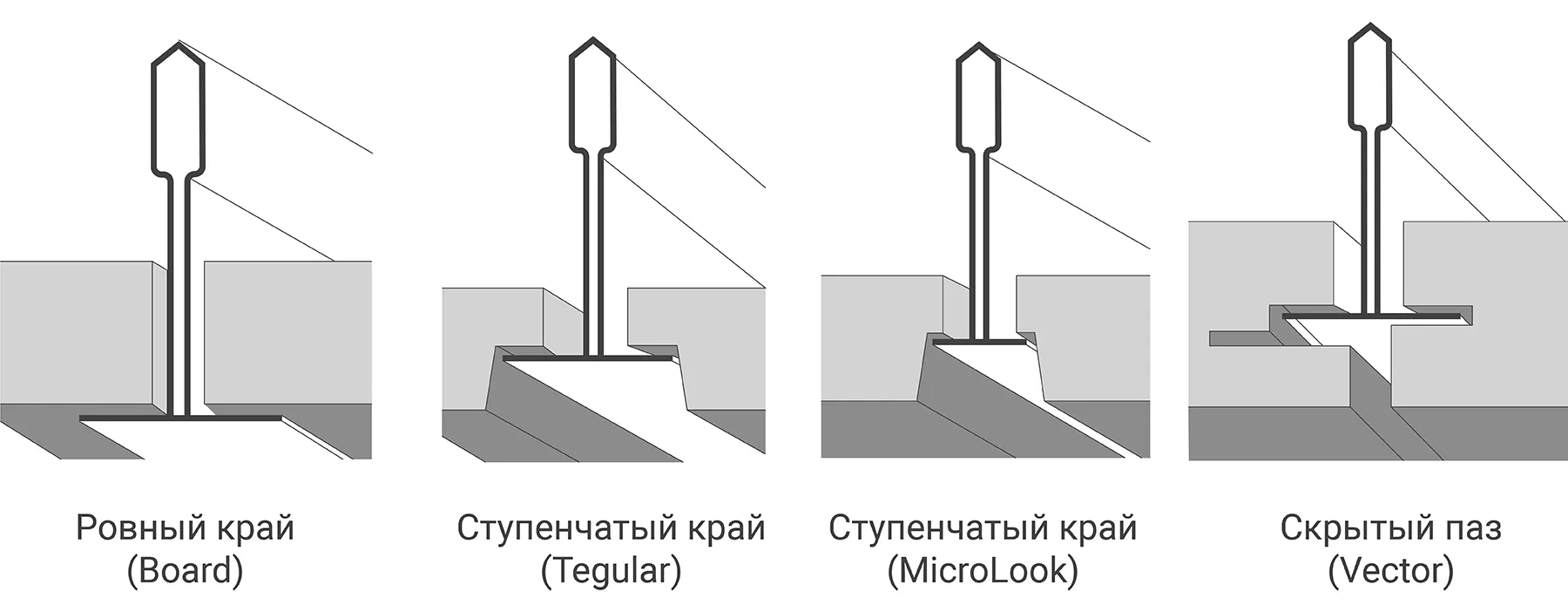

Тип кромки определяет, как плита стыкуется с каркасом и как потолок выглядит в итоге:

• Ровный край (Board) — панель ложится прямо на полки профиля, каркас полностью виден.
• Ступенчатый край (Tegular для широкого профиля 24 мм и MicroLook для узкого профиля 15 мм) — плиту частично утапливают ниже уровня профиля, чтобы получился теневой шов.
• Скрытый паз (Vector) — плиту надевают на профиль боковым замком, полностью закрывают каркас. В результате получается визуально сплошной потолок без видимых швов, что дает премиальный внешний вид. Но монтировать такую конструкцию и снимать отдельную плиту для ревизии коммуникаций сложнее.

Особенности проектирования системы

Подвесную систему проектируют до начала монтажа с учетом геометрии помещения, прокладки коммуникаций и условий эксплуатации. Для этого нужно знать правила и особенности монтажа потолка Армстронг:

• Минимальный зазор между перекрытием и облицовкой — 15 см: он необходим, чтобы наклонить плиту и завести ее по диагонали в ячейку каркаса. Если в запотолочном пространстве проходят воздуховоды или корпуса светильников, расстояние считают от их нижней точки и обычно увеличивают до 25–50 см.
• Стандартный металлокаркас рассчитан на нагрузку 4–7 кг/м² от плит и легких встраиваемых светильников. Усиленные системы выдерживают до 10–15 кг/м². При проектировании суммируют вес всех элементов: плит, элементов освещения, вентиляционных решеток, динамиков и т. д. Если расчетная нагрузка превышает допустимую, уменьшают шаг подвесов вдоль несущей рейки (например, до 0,8 м вместо стандартных 1,2 м) или переходят на усиленный профиль. Любые встраиваемые элементы тяжелее 4–5 кг — кондиционеры, тяжелые светильники — крепят независимыми подвесами непосредственно к перекрытию, а не к каркасу потолка Армстронг.
• Все кабельные трассы и воздуховоды крепят к перекрытию до начала сборки каркаса. Проводку прокладывают в гофре или лотках — это защищает изоляцию от повреждения об острые кромки металлических профилей и соответствует нормам электробезопасности. Коммуникации не должны опираться на каркас подвесного потолка: он рассчитан только на вес облицовки и легкого оборудования. На этапе раскладки также заранее размечают места под датчики дыма, камеры и ревизионные люки для доступа к запотолочному пространству.
• В помещениях площадью более 100–150 м², а также в Г- и П-образных планировках в каркасе предусматривают компенсационные (деформационные) швы, иначе температурные расширения металла приведут к короблению потолка. Допустимые диапазоны температуры и влажности зависят от конкретной линейки плит: для ванных, бассейнов и неотапливаемых тамбуров подходят только влагостойкие серии, а для холодных складов — морозостойкие минеральные или металлические кассеты. Эти параметры проверяют по техническим листам производителя до закупки материалов.
• Класс пожарной опасности потолочной системы Армстронг строго регламентирует сферу ее применения. Минеральные плиты обычно относят к классу КМ1, и они подходят для большинства жилых и общественных помещений. Пластиковые кассеты (КМ2–КМ3) запрещено использовать на путях эвакуации: в коридорах, лестничных клетках, вестибюлях. Класс пожарной опасности конкретной линейки всегда указан в сертификате производителя.

Как собрать потолок Армстронг своими руками: пошаговая инструкция

Подвесной потолок монтируют, когда штукатурка и стяжка уже высохли, а коммуникации проложены и закреплены. Разберем подробно все этапы сборки и установки.

Расчет системы

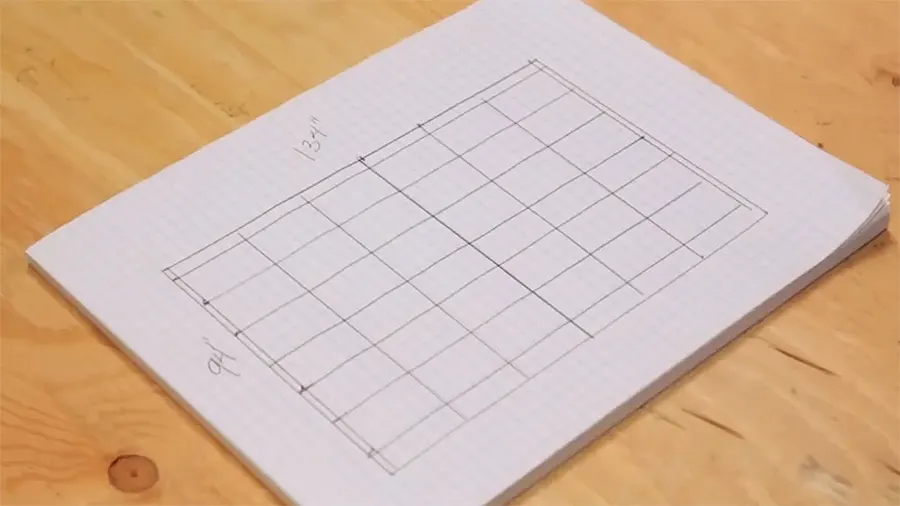

Перед закупкой материалов нарисуйте план комнаты с размерами. Нанесите на него сетку ячеек, места установки светильников и вентиляционных решеток. Высоту конструкции, допустимые нагрузки и шаг крепления подвесов проверьте по инструкции к выбранной системе.

Рассмотрим алгоритм расчета потолка Армстронг на примере комнаты 4×6 м правильной формы. Площадь потолка в данном случае 24 м², периметр — 20 м. Для примера возьмем стандартный Т-образный каркас с ячейками 600×600 мм:

1. Посчитайте плиты по раскладке. Вдоль шестиметровой стены без подрезки входит ровно 10 плит. По ширине комнаты (4 м) поместятся 5 целых панелей и останется зазор в 1 м. Делим его на две равные пристенные подрезки по краям: (4 − 5 х 0,6) / 2 = 0,5 м. Для каждой такой подрезки шириной 50 см потребуется отдельная панель. Итого получается сетка из 7 рядов по 10 плит в каждом — всего 70 штук. Из этого объема нужно вычесть ячейки, которые будут полностью заняты светильниками или вентиляционными решетками.
2. Рассчитайте пристенный уголок. Периметр комнаты (20 м) делим на стандартную длину одного уголка (3 м): 20 / 3 = 6,66 шт. Округляем в большую сторону — требуется 7 штук.
3. Прикиньте количество несущих профилей (3,7 м). Их монтируют с шагом 1,2 м. Средний расход такого профиля составляет 0,84 погонного метра на 1 м² потолка. Для нашей комнаты: 24 м² × 0,84 = 20,16 м. Переводим в штуки и делим на длину рейки: 20,16 / 3,7 = 5,45. Округляем до целого — необходимо 6 направляющих.
4. Определите количество поперечных профилей (1,2 м). Для предварительных расчетов используют коэффициент расхода 1,4 шт. на 1 м² площади: 24 × 1,4 = 33,6. Округляем до целого — нужно 34 рейки.
5. Рассчитайте профили длиной 0,6 м. Они делят прямоугольные участки каркаса на квадратные ячейки. Ориентировочный коэффициент тот же: 24 × 1,4 = 33,6, то есть 34 профиля.
6. Определите количество подвесов и крепежа. Средний расход точек крепления — 0,8 шт на 1 м², получаем 24 × 0,8 = 19,2. Округляем до 20 подвесов (в комплекте со стальными анкерами-клиньями).

Евгений Федоров

Описанный алгоритм дает чистый объем материалов без учета брака и случайных ошибок при раскрое. Обязательно добавьте к полученным значениям плит и пристенных уголков запас в 10–15 %. Если же геометрия помещения сложная (есть ниши, выступы, колонны или эркеры) — смело закладывайте запас в 20 %, так как объем отходов при подрезке резко возрастет.

Инструменты и материалы

Кроме профилей, подвесов и плит, вам понадобятся:

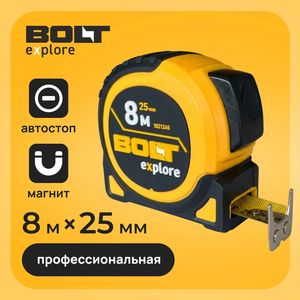

• рулетка, линейка, лазерный уровень, малярный отбивочный шнур и карандаш — для замеров и разметки
• молоток и шпатель — для удаления старой штукатурки
• щетка или строительный пылесос — для очистки основания
• ремонтный состав — для заделки небольших дефектов

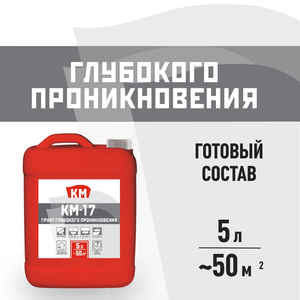

• антисептик, грунтовка глубокого проникновения и малярная кисть — для обработки проблемных участков основания

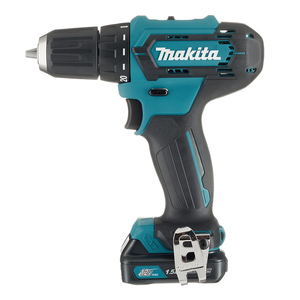

• перфоратор или дрель-шуруповерт — для сверления отверстий под крепеж

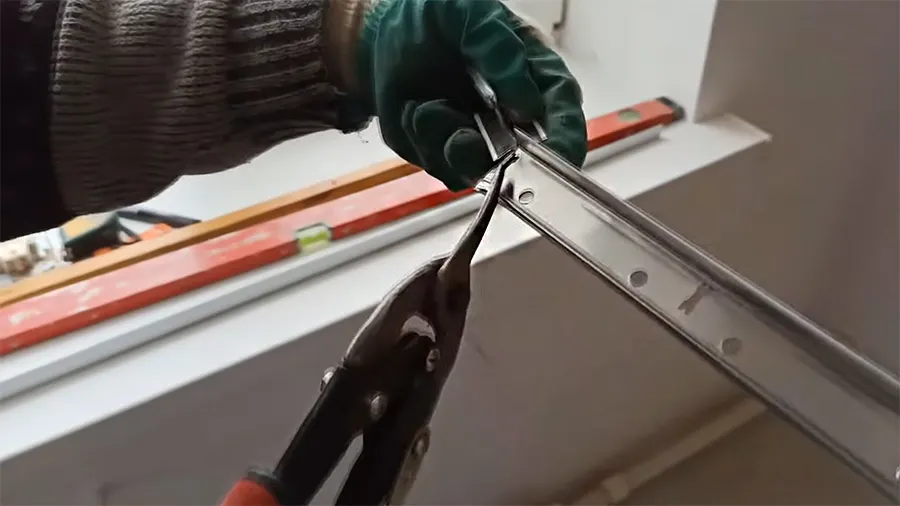

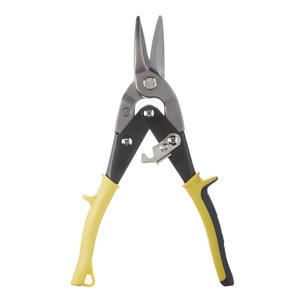

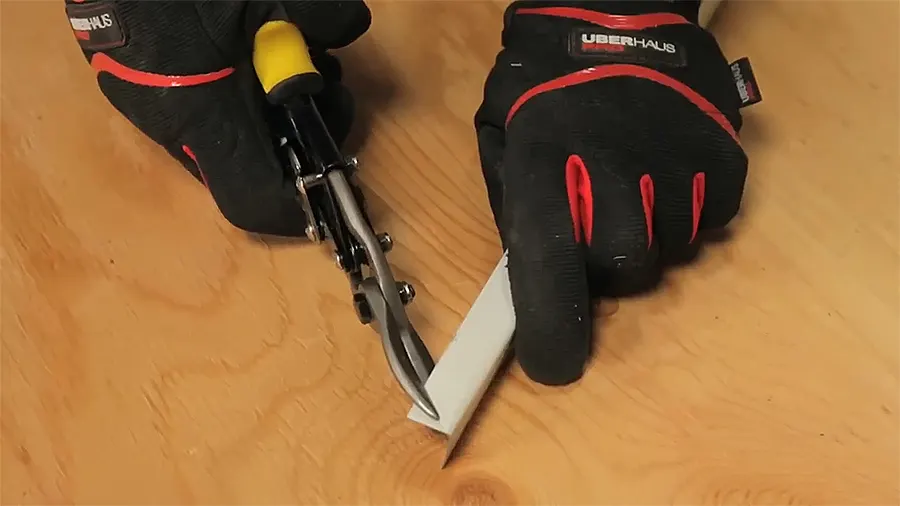

• ножницы по металлу — для подрезки профилей
• плоскогубцы — для сборки подвесов
• строительный нож — для раскроя мягких плит
• крепеж для уголков, подвесов и оборудования

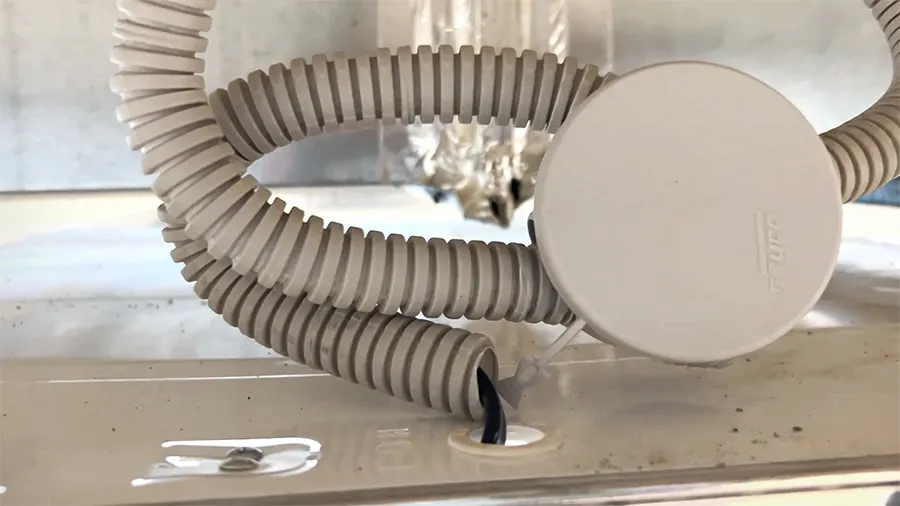

• кабель, гофрированные трубы и клипсы — для прокладки линий освещения (опционально)
• распределительные коробки и клеммники — для соединения проводов (опционально)
• ножницы для кабеля и стриппер — для обрезки и зачистки кабеля (опционально)

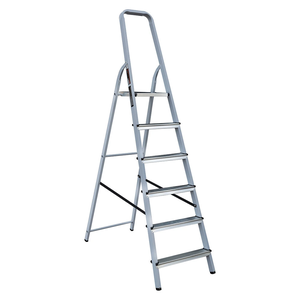

Также для работы понадобятся защитные очки, перчатки, респиратор и устойчивая стремянка.

Подготовительные работы

Выравнивать потолочные перекрытия под систему Армстронг не нужно — их закроют панели. Однако черновую поверхность все равно нужно подготовить:

• Если на основании осталась штукатурка, осторожно простучите по ней молотком. Глухой звук может указывать на отслоение. Снимите непрочные участки шпателем, удалите осыпающуюся краску и побелку. Работайте в защитных очках и респираторе.
• Если потолок сырой, сначала найдите и устраните источник воды. Когда поверхность высохнет, очистите и заделайте подходящим ремонтным составом небольшие дефекты. При наличии глубоких трещин или разрушении бетона вызовите специалиста.
• Для защиты от грибка обработайте очищенные плиты перекрытия техническим антисептиком. Когда он высохнет, нанесите плотный слой укрепляющей грунтовки глубокого проникновения. Она свяжет микрочастицы бетона и предотвратит осыпание пыли на подвесной потолок в процессе эксплуатации.

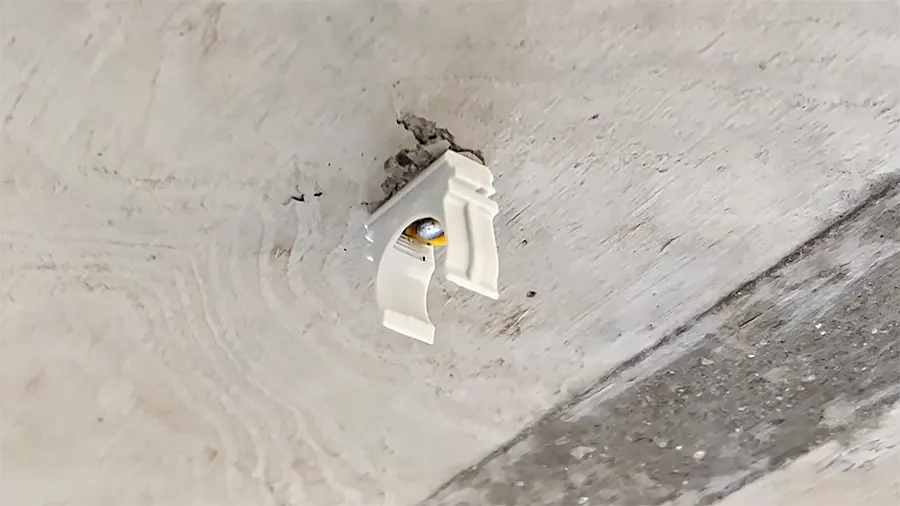

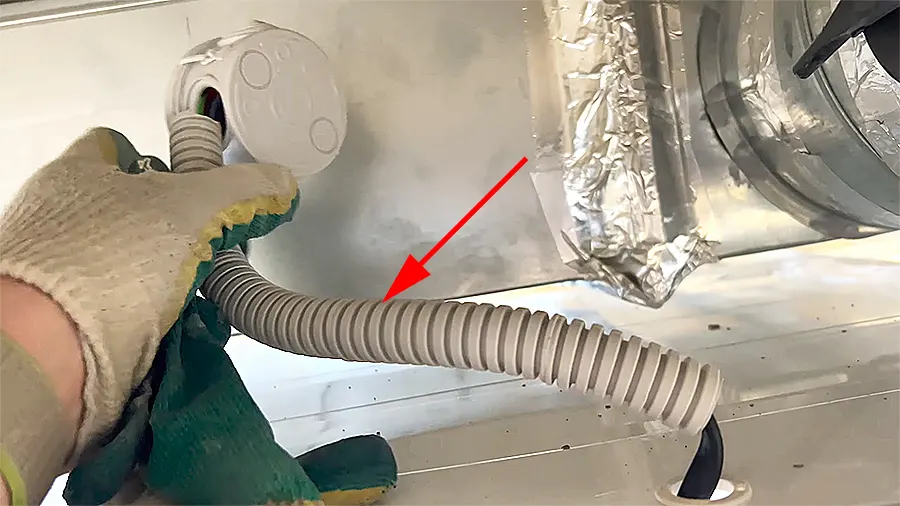

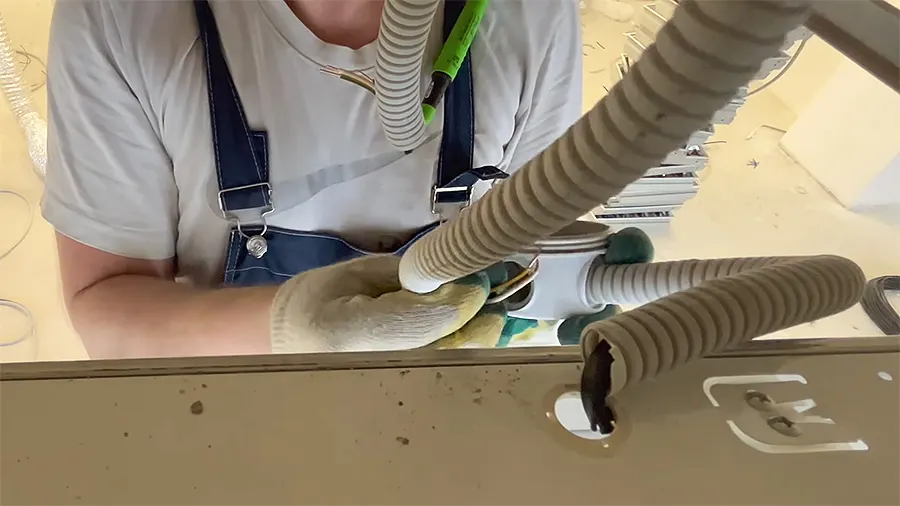

• До сборки каркаса проложите воздуховоды, трубы и проводку. Выведите кабели к будущим светильникам, оставьте доступ к распределительным коробкам. Всю черновую электрику спрячьте в гофру.

Олеся Клещенко

Отмерять горизонталь обычной рулеткой от пола в четырех углах бесполезно. В большинстве комнат у плит перекрытия и финишной стяжки есть небольшой естественный уклон. Если вы будете мерить по полу, то готовый ячеистый потолок тоже получится косым. Используйте лазерный построитель плоскостей — он проводит ровную горизонталь с точностью до миллиметра.

Разметка и центровка каркаса

Сборку потолка Армстронг начинают не от угла комнаты, а из ее геометрического центра. Если монтировать сетку от стены, с противоположной стороны почти наверняка останется узкая полоса, которую придется закрывать тонкими обрезками плит. Такие участки выглядят неаккуратно и плохо держатся на пристенном уголке.

Готовую схему воспроизведите на реальном перекрытии:

1. Найдите центр комнаты: рулеткой отмерьте середины двух противоположных стен и отбейте между метками линию малярным шнуром. Повторите то же самое для двух других стен. Пересечение двух линий на потолке — это центр, с которого вы начнете разметку.
2. От центральной линии отложите в обе стороны расстояния по 1,2 м (кратно шагу несущих профилей) и поставьте метки у двух противоположных стен. Соедините их отбивочным шнуром — на перекрытии появятся параллельные линии, по которым вы будете крепить подвесы.

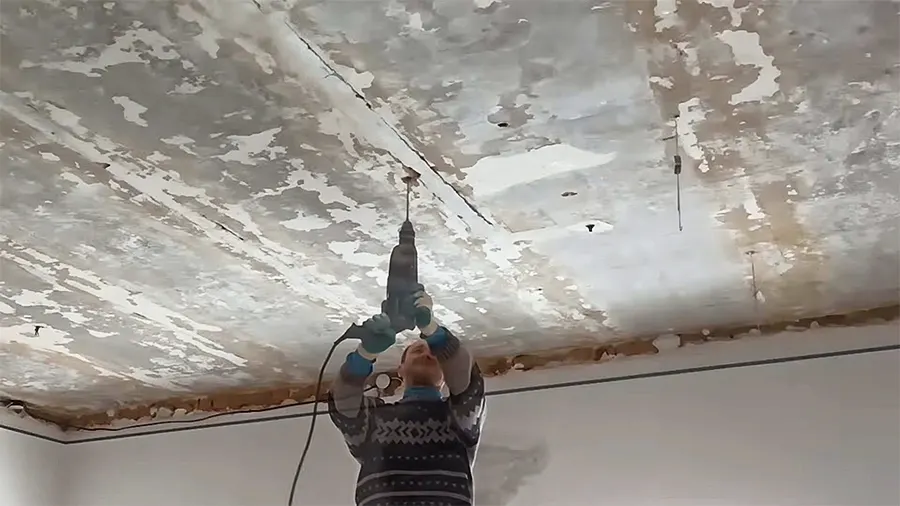

3. На каждой проведенной линии разметьте точки крепления подвесов с шагом не более 1,2 м (для стандартной системы) или 80 см (для усиленной). Крайние подвесы должны быть не далее 60 см от стены. В этих точках будут отверстия под анкеры-клинья.
4. Перед сверлением еще раз измерьте рулеткой все расстояния: от стен до крайних осей и между соседними осями. Исправить ошибку на этом этапе можно за минуту, а переделывать уже смонтированный каркас — гораздо затратнее.

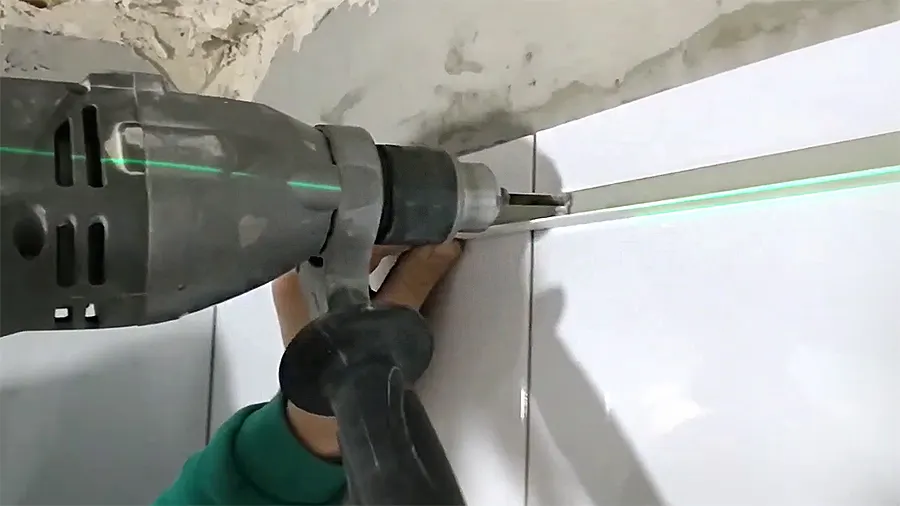

Монтаж пристенных уголков

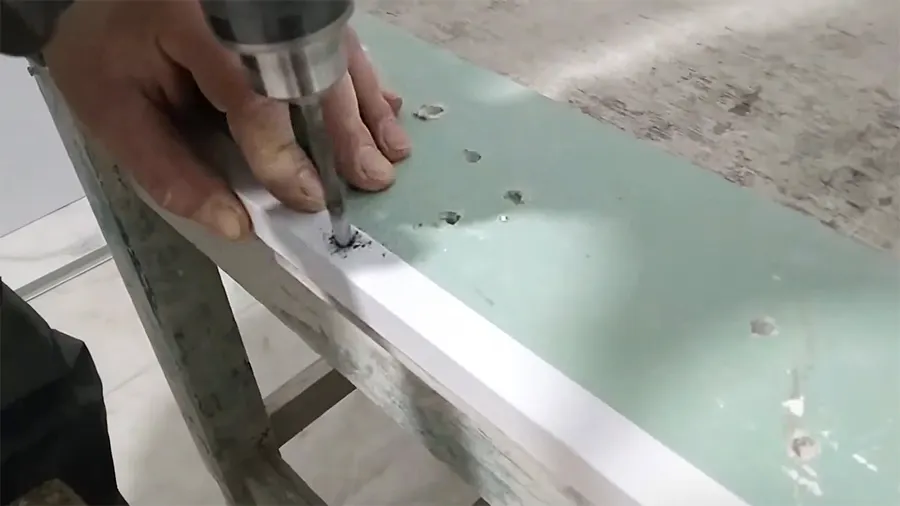

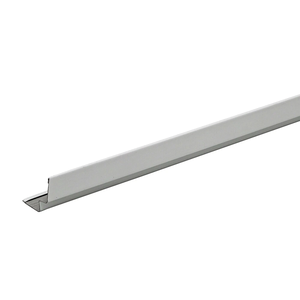

Пристенные L-образные уголки служат опорой для крайних плит и торцов профилей. Их монтируют в первую очередь, чтобы затем перейти к остальным элементам подвесной конструкции.

Установка потолочных подвесов

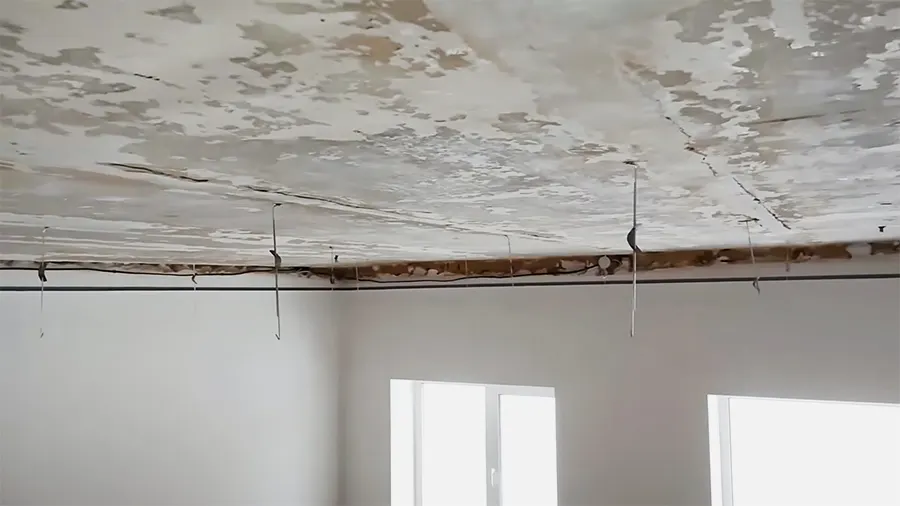

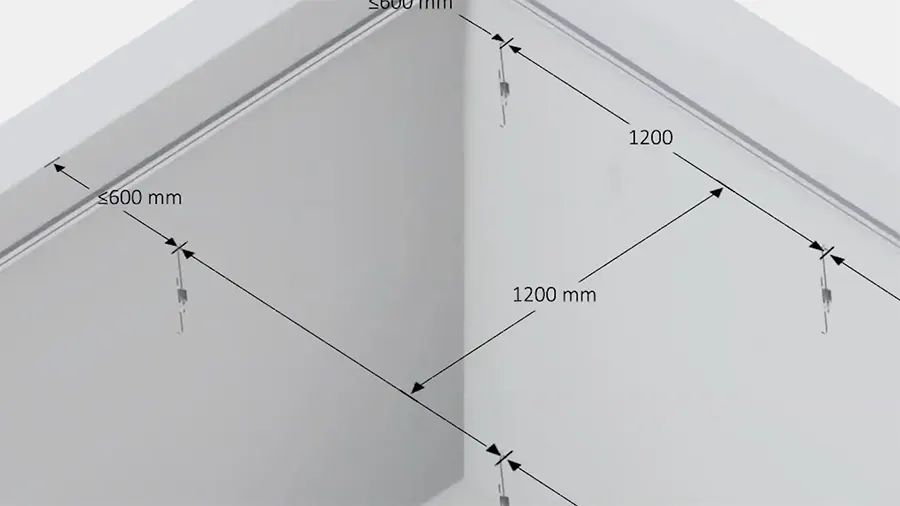

Регулируемые подвесы располагают на черновом основании с шагом не более 120 см между собой и 60 см от стены. Крепления нужно собрать самостоятельно — это легко сделать при помощи обычных плоскогубцев.

Не старайтесь измерять с точностью до миллиметра. Предварительная выставка высоты крепления нужна, чтобы после навешивания профилей пришлось лишь слегка подкрутить отдельные подвесы. Точную финишную корректировку делают уже с надетыми рейками.

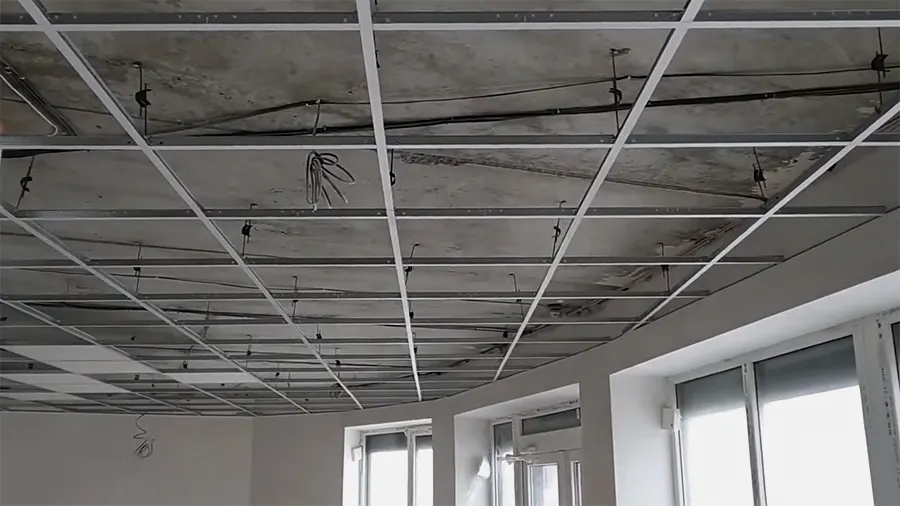

Монтаж несущих и поперечных направляющих

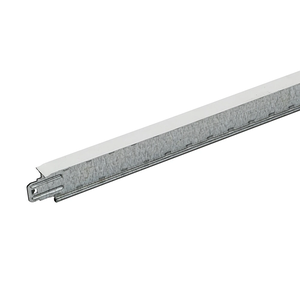

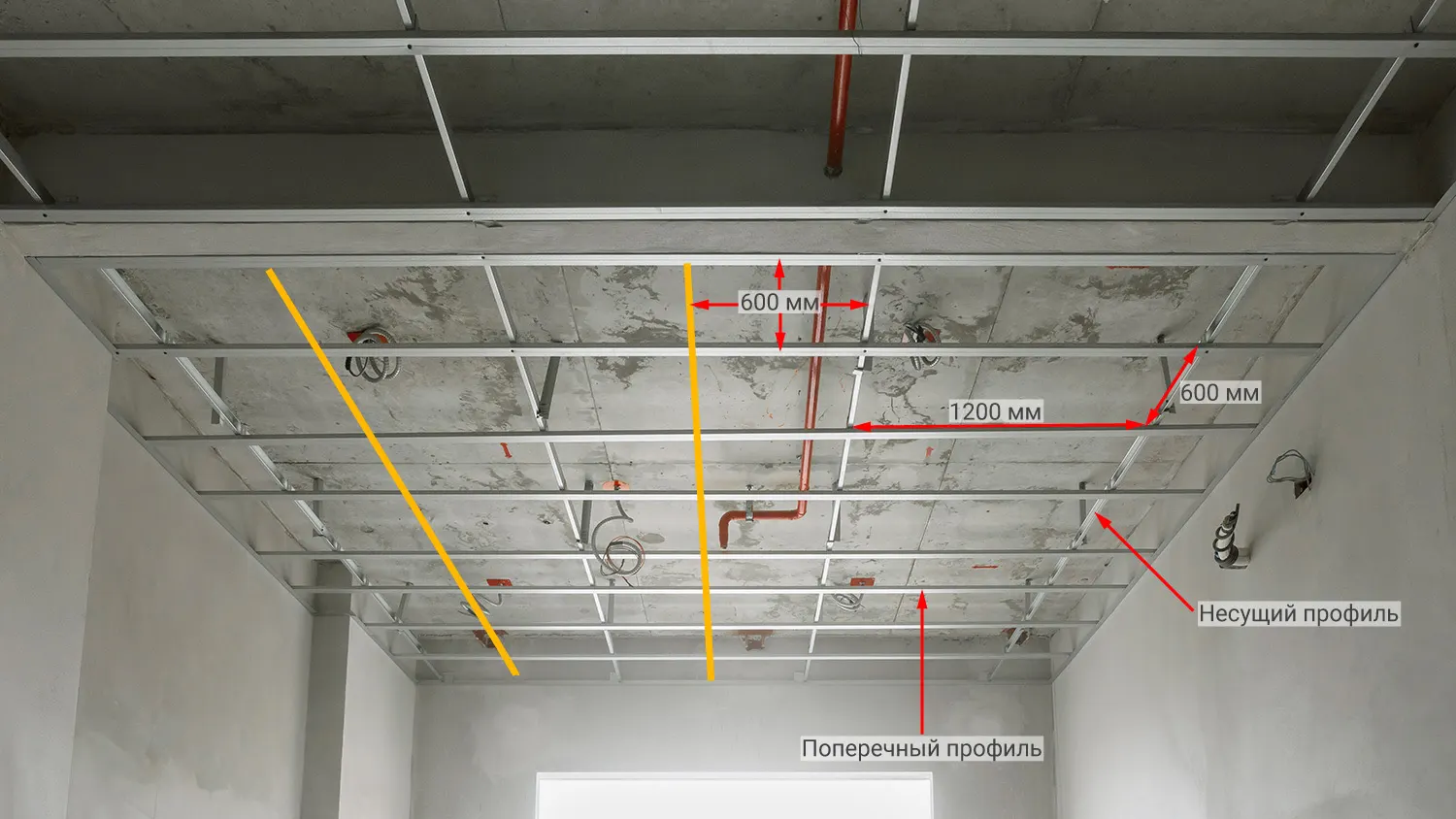

Металлические профили соединяют заводскими замками. Рассмотрим ход работ для стандартной сетки 600×600 мм с расстоянием между несущими рейками в 1,2 м.

Монтаж встраиваемого оборудования и светильников

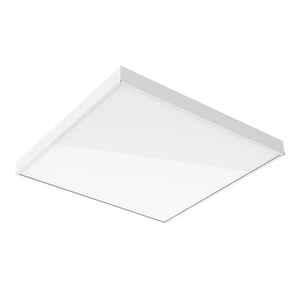

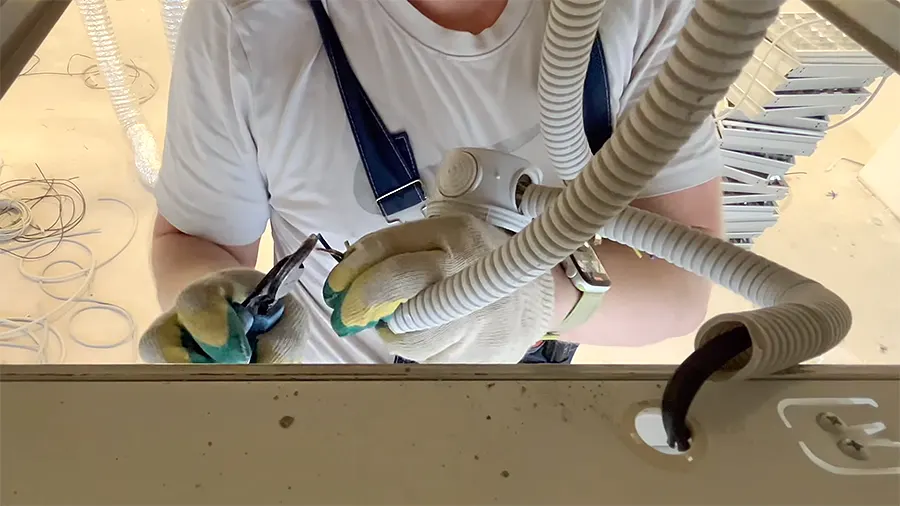

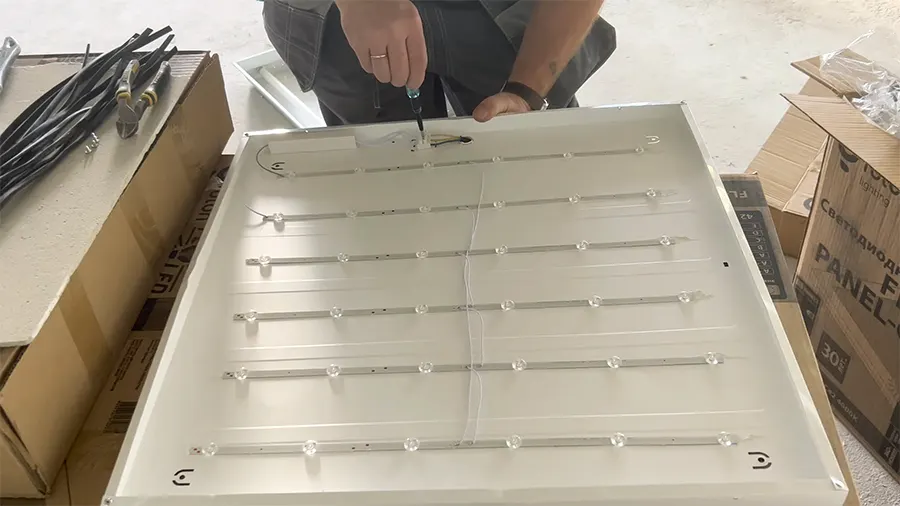

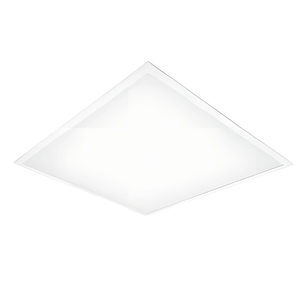

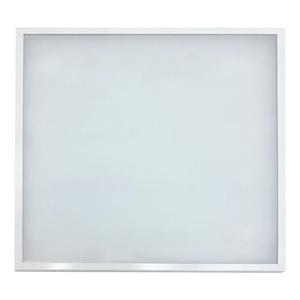

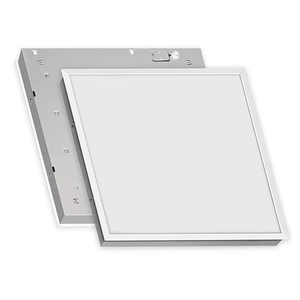

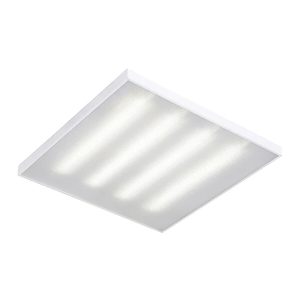

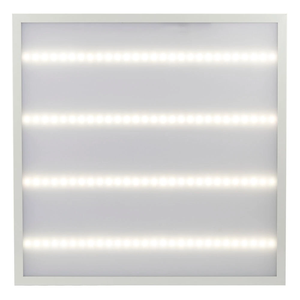

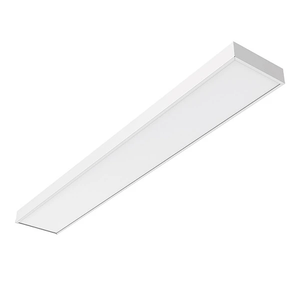

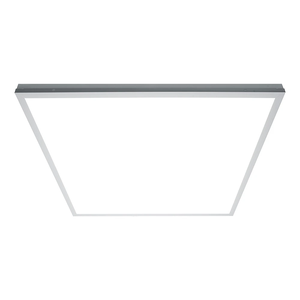

Освещение и климатические приборы устанавливают до укладки плит. Для сетки с модулями 600×600 мм оптимальны светодиодные панели размером 595×595 мм. Кабели и распределительные коробки закрепляют на основании потолка или стенах.

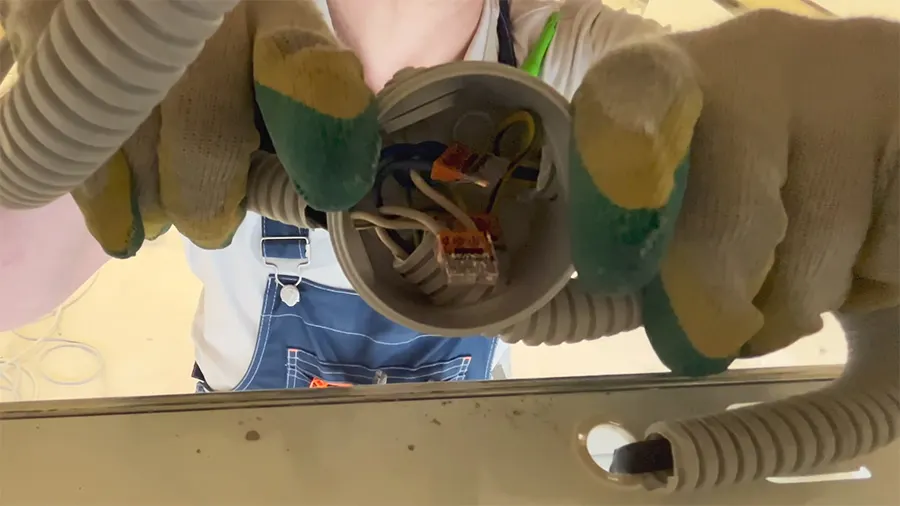

Если у вас нет опыта в работе с электрикой, лучше вызвать мастера. Если же вы готовы сделать все своими руками, действуйте по инструкции ниже. Перед началом обязательно отключите автомат линии освещения и проверьте отсутствие напряжения с помощью детектора проводки.

Вентиляционные решетки размещайте в отдельных ячейках или подготовленных отверстиях в панелях. Воздуховоды и кассетные кондиционеры крепите к перекрытию, чтобы нагрузка не приходилась на подвесной каркас.

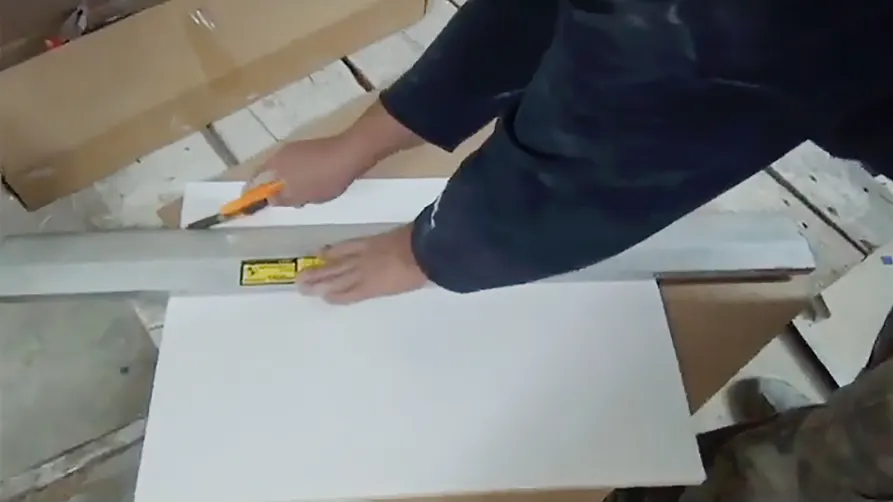

Подрезка и укладка плит

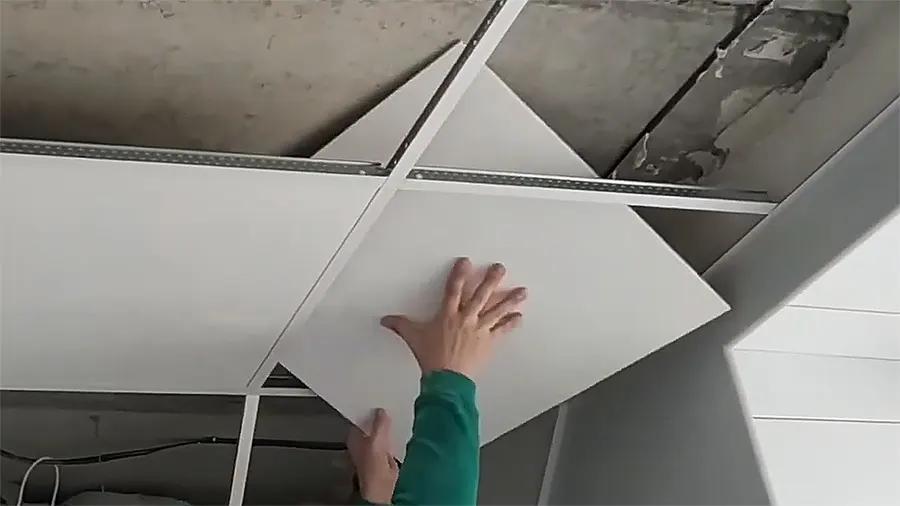

Когда каркас подвесного потолка собран и проведены все коммуникации, можно переходить к монтажу декоративных плит. Разберем ход работ на примере мягких панелей из минерального волокна с прямой кромкой и открытым каркасом.

Перед тем как прикасаться к лицевой стороне отделки, смените грязные рабочие перчатки на чистые тканевые. Белая матовая поверхность впитывает следы от пыльных рук и резиновых рукавиц. Отмыть эти пятна потом невозможно.

Частые ошибки при монтаже потолка Армстронг

Неточности в монтаже проще исправить, пока каркас еще открыт. Чтобы не разбирать весь потолок после установки, заранее проверьте себя на возможные ошибки:

• Между подвесами слишком большое расстояние. Не увеличивайте рекомендованный шаг между креплениями. Для большинства систем Армстронг это 1,2 м друг от друга и 60 см от стен. Если искусственно увеличить эти промежутки ради экономии, несущий профиль прогнется под весом панелей.
• Плиты и профили не подходят друг к другу. Проверьте совместимость кромки панели, ширины полки и системы каркаса. Не смешивайте рейки с разными замками, даже если внешне они похожи. Панель должна ложиться в раму из направляющих ровно, а соединения — надежно фиксироваться.
• Рейки упираются в стены. При изменении температуры в помещении металл расширяется. Чтобы в жару решетка не выгнулась, не зажимайте концы реек между стенами. При этом уголок должен оказаться вплотную к стене, между ними зазор не нужен.
• На потолке есть протечки. Если на перекрытии видны потеки, выясните их причину до начала сборки каркаса. Устраните течь и ее источник, просушите основание. Без этого кассеты из минерального волокна впитают влагу, деформируются и покроются пятнами.
• Оборудование перегружает каркас. Частая ошибка новичков — монтировать тяжелый светильник или вентиляционный блок прямо на каркас без усиления конструкции.
• Панель неподходящего типа. Обычные плиты можно использовать только в отапливаемой комнате со стабильным микроклиматом. Для холодного помещения, кухни или ванной нужны влагостойкие модели из специальных коллекций.
• Бесконтрольный монтаж. Периодически по мере установки проверяйте, ровно ли встают элементы каркаса и плиты. При перекосе сразу поправляйте их положение. Не пытайтесь вдавить панель в неподходящую ячейку.
• Использование пластиковых дюбелей вместо анкер-клиньев. Эта ошибка нарушает пожарные нормы и может привести к обрушению конструкции.
• Монтаж вплотную к черновому потолку. Если смонтировать каркас с отступом менее 15 см, финишные плиты будет физически невозможно завести в ячейки.
• Работа грязными руками. Перед установкой декоративных панелей Армстронг нужно надеть чистые перчатки. В процессе следите, не запылилась ли ткань. При необходимости очистите ее или наденьте новую пару.

Эксплуатация и правила ухода

Подвесной потолок Армстронг хорош тем, что не требует сложного ухода. Чтобы отделка долго служила, достаточно:

• Регулярно вытирать пыль мягкой щеткой или бытовым пылесосом с насадкой для мебели. Не трите пористую поверхность жесткой губкой: так можно повредить декоративный слой и рисунок.
• Базовые минеральные плиты чистить только всухую. Влажная уборка мыльным раствором допустима исключительно для металла, пластика и специализированных моющихся плит с виниловым или ламинированным покрытием (гигиенические серии).
• Не допускать прямого попадания воды на потолок и следить за уровнем влажности в комнате. В постоянной сырости и без хорошей вентиляции панели экономкласса быстро испортятся.
• Менять поврежденные плиты на точно такие же. Совпадение должно быть по размеру, толщине, типу кромки и цвету. Деталь из другой партии может отличаться оттенком, поэтому после монтажа лучше сохранить несколько запасных.
• При протечке сначала устранить источник. Если вода попала на светильники или проводку, отключите питание затронутой линии и вызовите электрика. Осторожно снимите намокшие панели, просушите перекрытие и осмотрите каркас и крепления. Деформированные, размягченные или заплесневевшие плиты замените. Металлические и пластиковые кассеты можно очистить, высушить и вернуть на место.

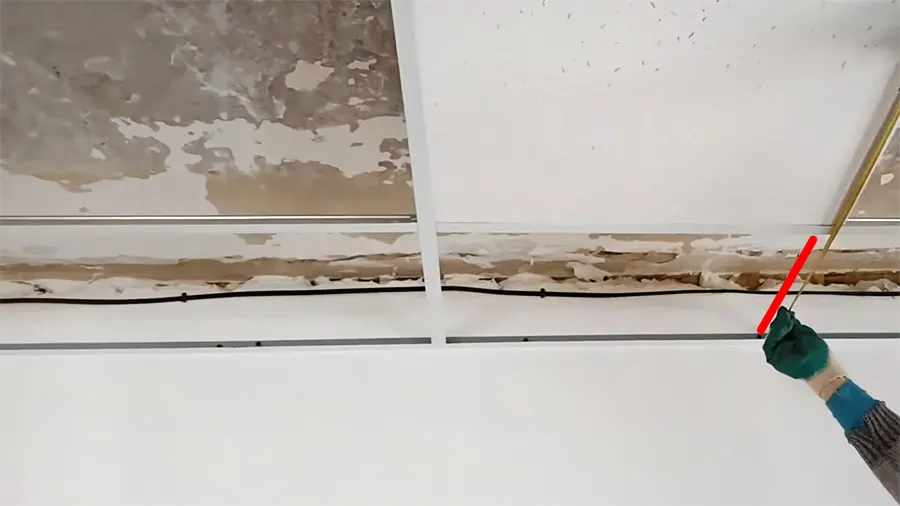

Чтобы получить доступ к проводам или трубам, приподнимите нужную плиту снизу обеими ладонями, разверните ее по диагонали в горизонтальной плоскости и аккуратно опустите ребром вниз сквозь ячейку. Не давите на края и не переламывайте панель об угол профиля. Все работы выполняйте строго в чистых перчатках.

Часто задаваемые вопросы

Резюме

Подвесной потолок Армстронг состоит из каркаса, подвесных креплений и съемных декоративных панелей. Он скрывает несовершенства основания и все инженерные коммуникации, при этом к трубам, проводам, оборудованию в запотолочном пространстве всегда есть доступ. Панели делают из разных материалов: от минерального волокна до металла и стекла.

Перед монтажом системы чертят схему раскладки вместе со светильниками и оборудованием. По ней рассчитывают нагрузку и количество материалов. После минимальной подготовки основания приступают к сборке и креплению подвесной конструкции. В дальнейшем такому потолку нужен лишь базовый регулярный уход.
