Сломанный шланг на даче, гул труб в квартире или свисающие как попало кабели — для решения этих и многих других задач используют хомуты. Они бывают разными, и важно не перепутать: один крепит водосточную трубу к стене дома, другой лишь стягивает и удерживает пучок проводов. В статье разберем, что такое хомут, их виды, размеры, сферы применения и правила выбора под конкретную задачу.

Что такое хомут и для чего он нужен

Хомуты — это крепежные элементы для стягивания, фиксации или крепления труб, различных шлангов, кабелей и проводов. Их применение очень разнообразно: от присоединения подводки к водопроводному крану и обеспечения герметичности соединений до организации кабельных трасс.

Хомуты используют:

• в строительстве ― для усиления металлических каркасов в фундаментах, балках, плитах, колоннах и других железобетонных конструкциях
• в промышленности и энергетике ― для сращивания, крепления патрубков и трубопроводов, фиксации электрических проводов
• в машиностроении ― для крепления шлангов и предотвращения протечек
• в сантехнике и газообеспечении ― для фиксации и герметичности элементов трубопроводов, вентиляционных и газовых систем

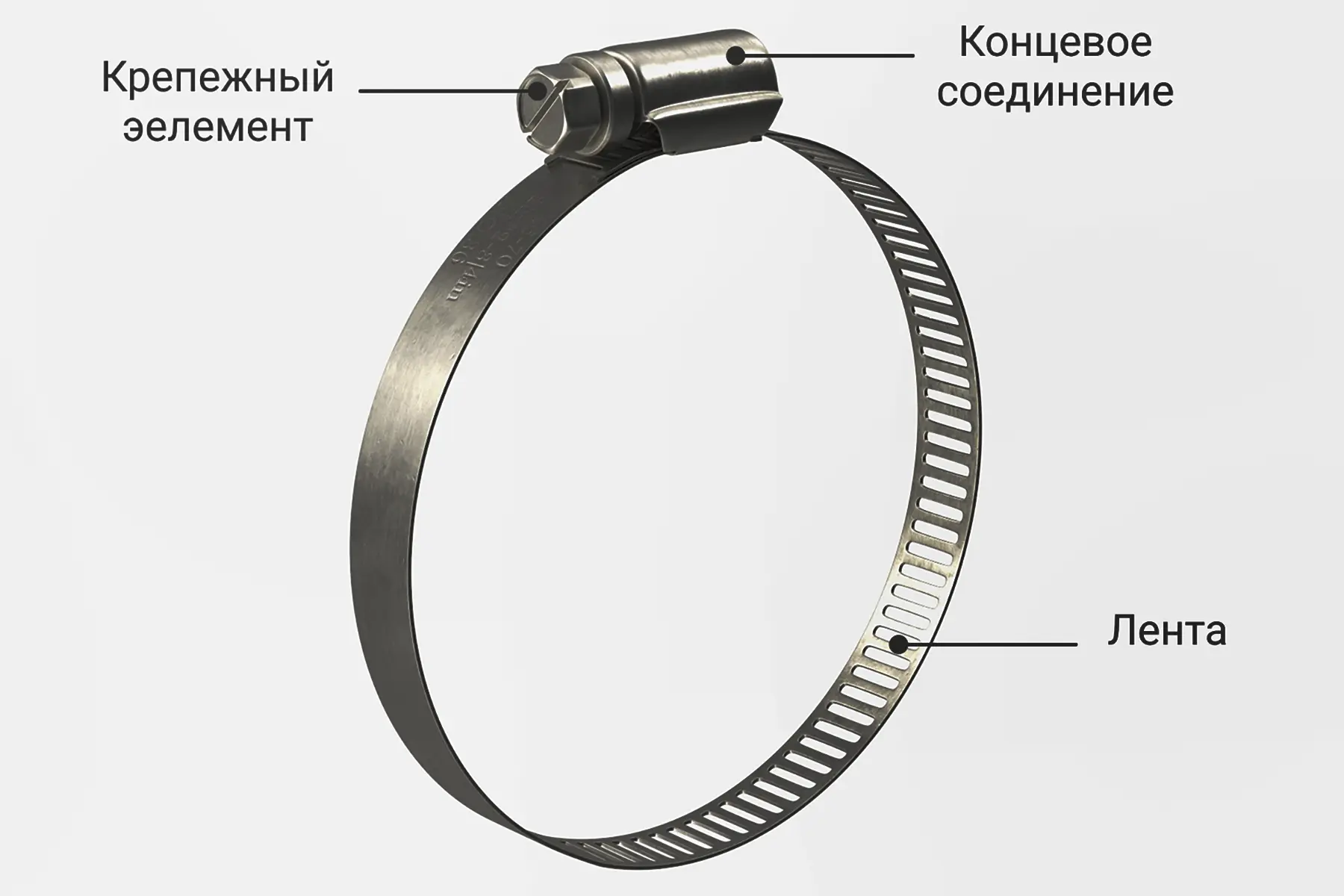

Хомуты бывают разных видов, но у всех схожая конструкция:

• сплошная или перфорированная лента из металла либо пластика ― образует окружность и обжимает объект
• крепежный элемент ― винт или болт, который регулирует силу стяжки и затягивает ленту вокруг объекта
• концевое соединение ― фиксирует ленту и винт

Виды хомутов по назначению

Крепежи подбирают под конкретную задачу. В зависимости от условий эксплуатации, нагрузки, материала и требований к герметичности или демпфированию они могут сильно различаться по конструкции и функциям. Рассмотрим основные разновидности.

Крепежные опорные хомуты

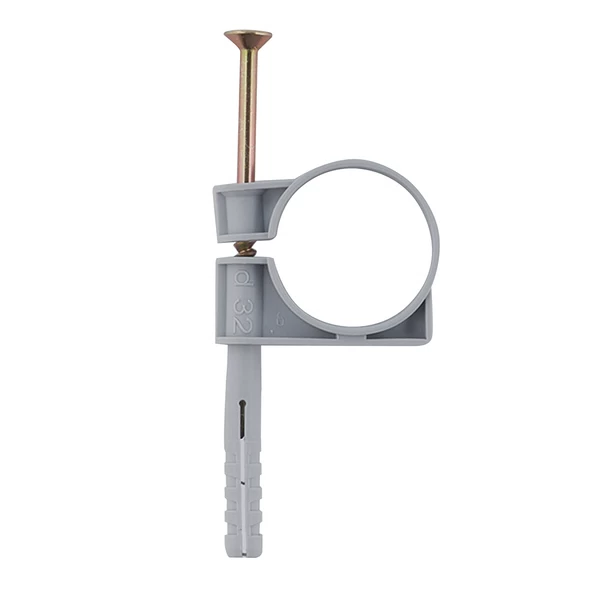

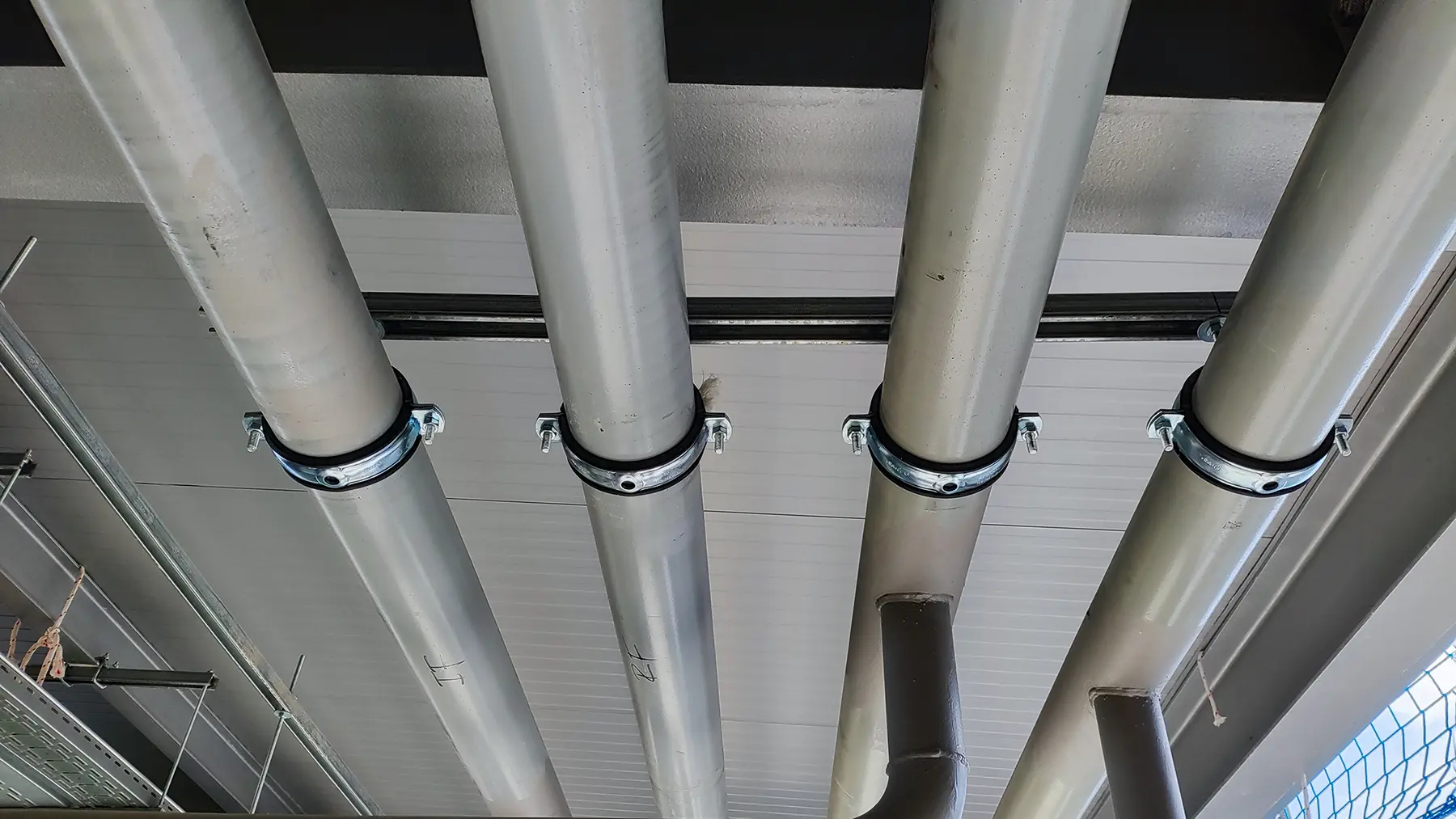

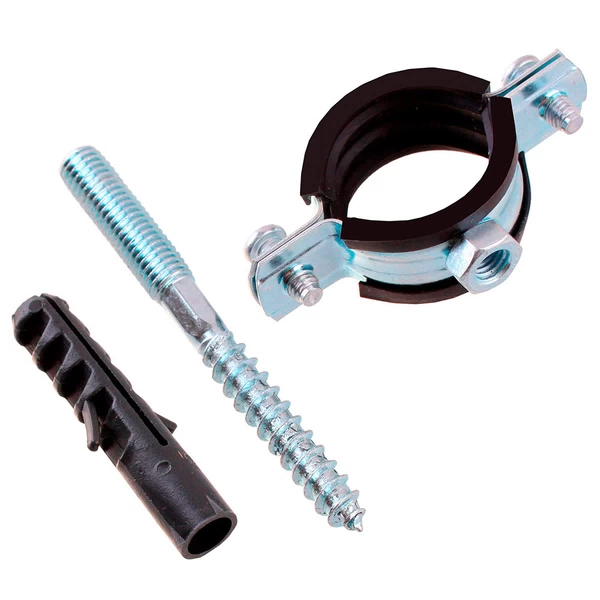

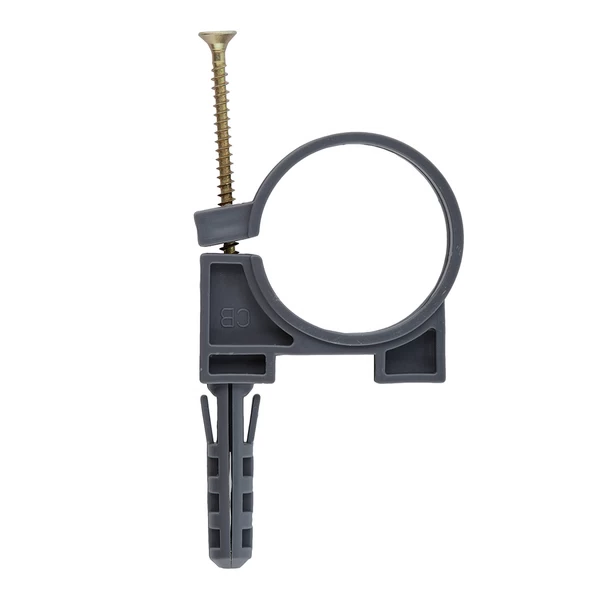

Крепежными хомутами фиксируют трубы к стенам, потолкам или балкам. Представляют собой металлическую или пластиковую скобу с болтом или винтом. Хомут надевают на объект, после чего закрепляют на основании через отверстие или шпильку.

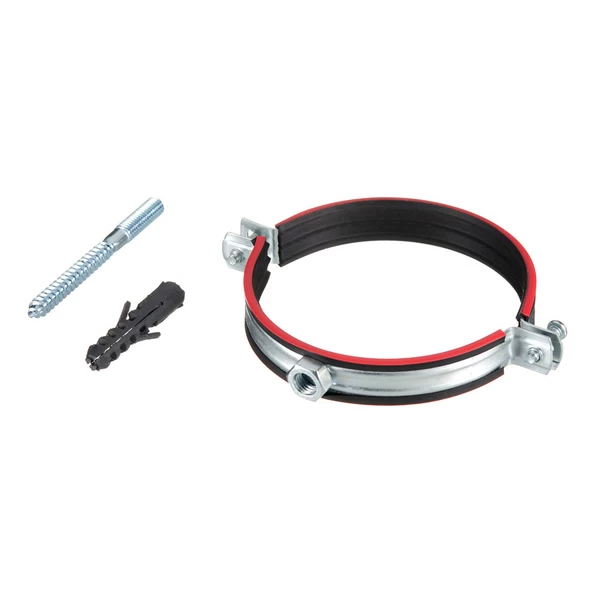

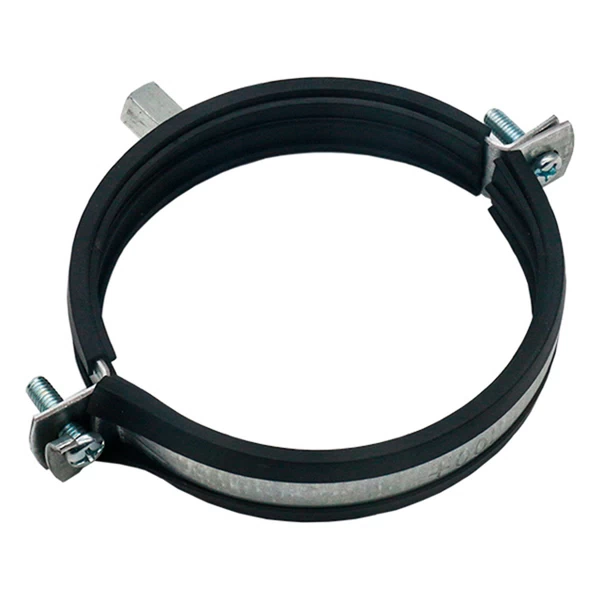

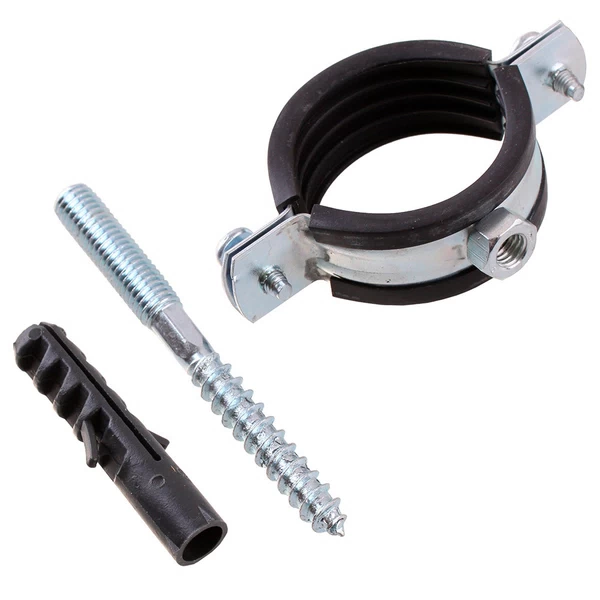

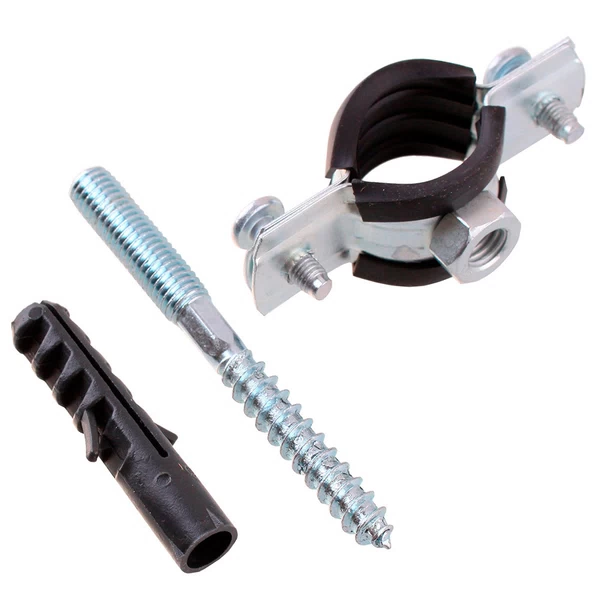

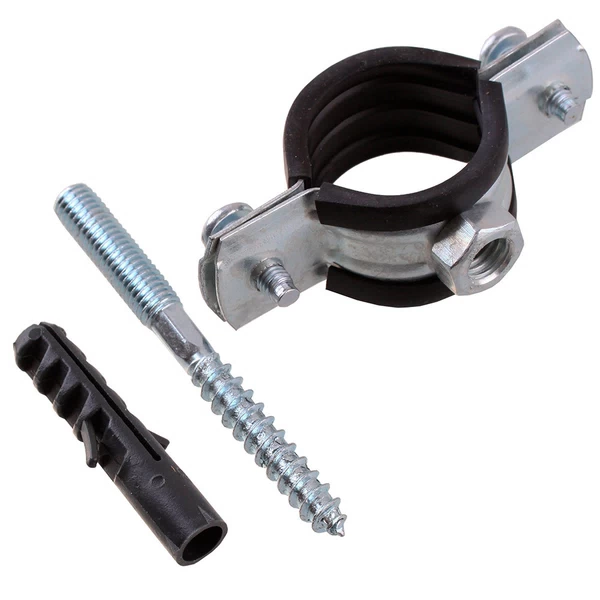

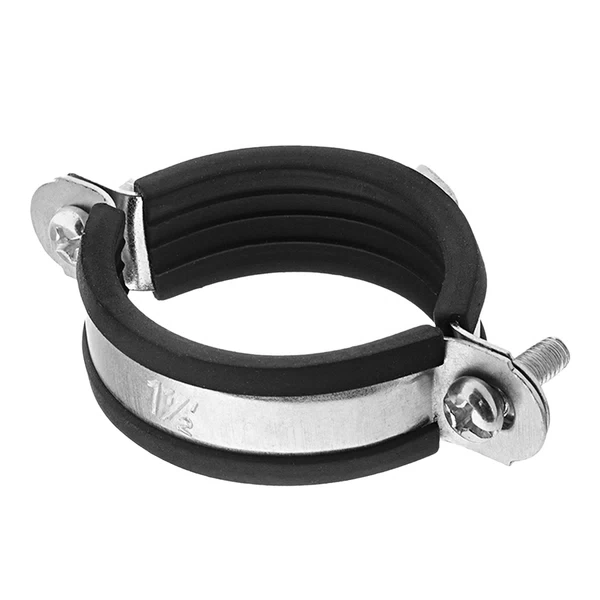

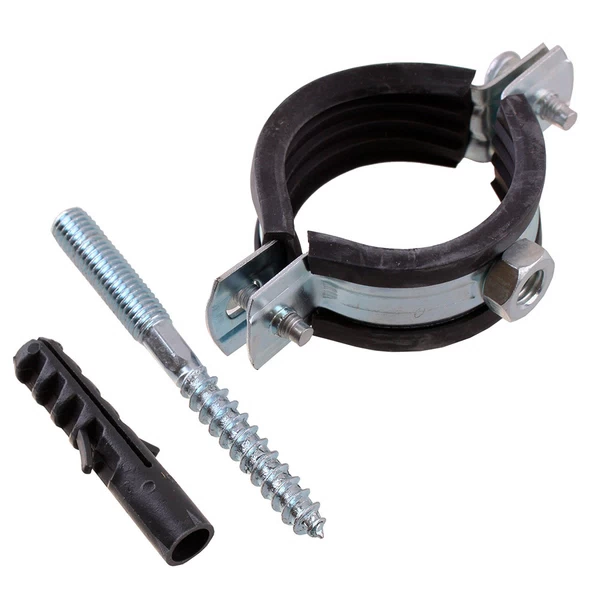

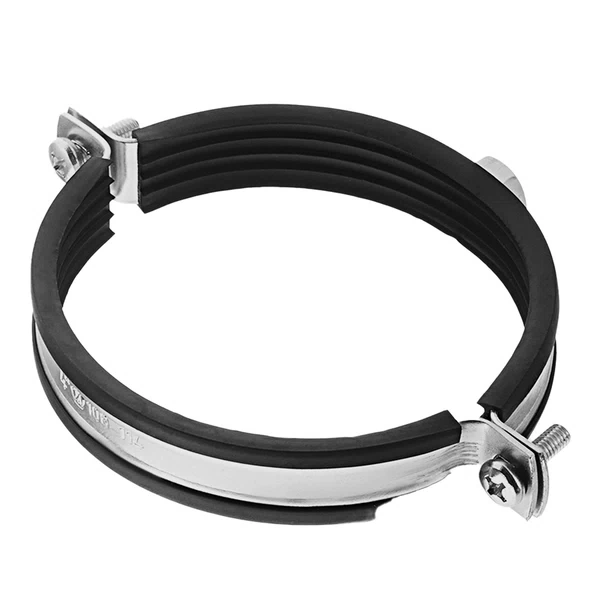

В сантехнических системах для снижения шума и вибрации используют крепежные хомуты с резиновой или полимерной прокладкой. Ими фиксируют трубы водопровода и отопления. В обиходе такие крепежные элементы иногда называют «сантехническими».

При установке обязательно учитывают шаг — расстояние между соседними хомутами. Оно зависит от диаметра трубы, типа транспортируемой среды (вода, пар, газ) и температурного режима. Например, для металлопластиковых труб диаметром 16–20 мм рекомендуемый шаг составляет 0,8–1 м, а для стальных труб большего диаметра — до 3–4 м. Неправильное расстояние может привести к провисанию, деформации или даже разгерметизации соединений.

При монтаже также оставляют небольшой зазор между хомутом и трубой (особенно в системах отопления), чтобы компенсировать тепловое расширение. В противном случае при нагреве труба может деформироваться или повредить крепление.

Соединительные хомуты

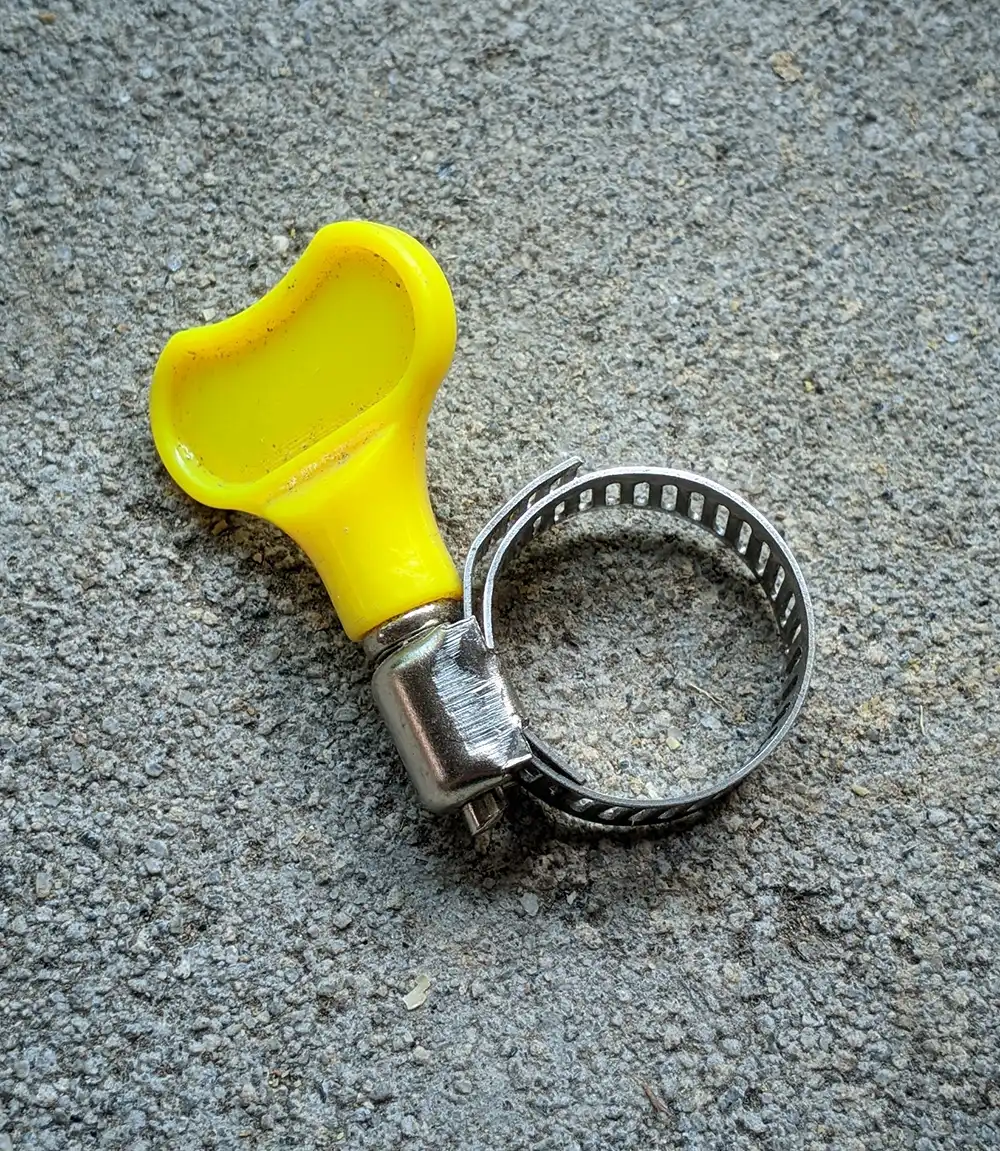

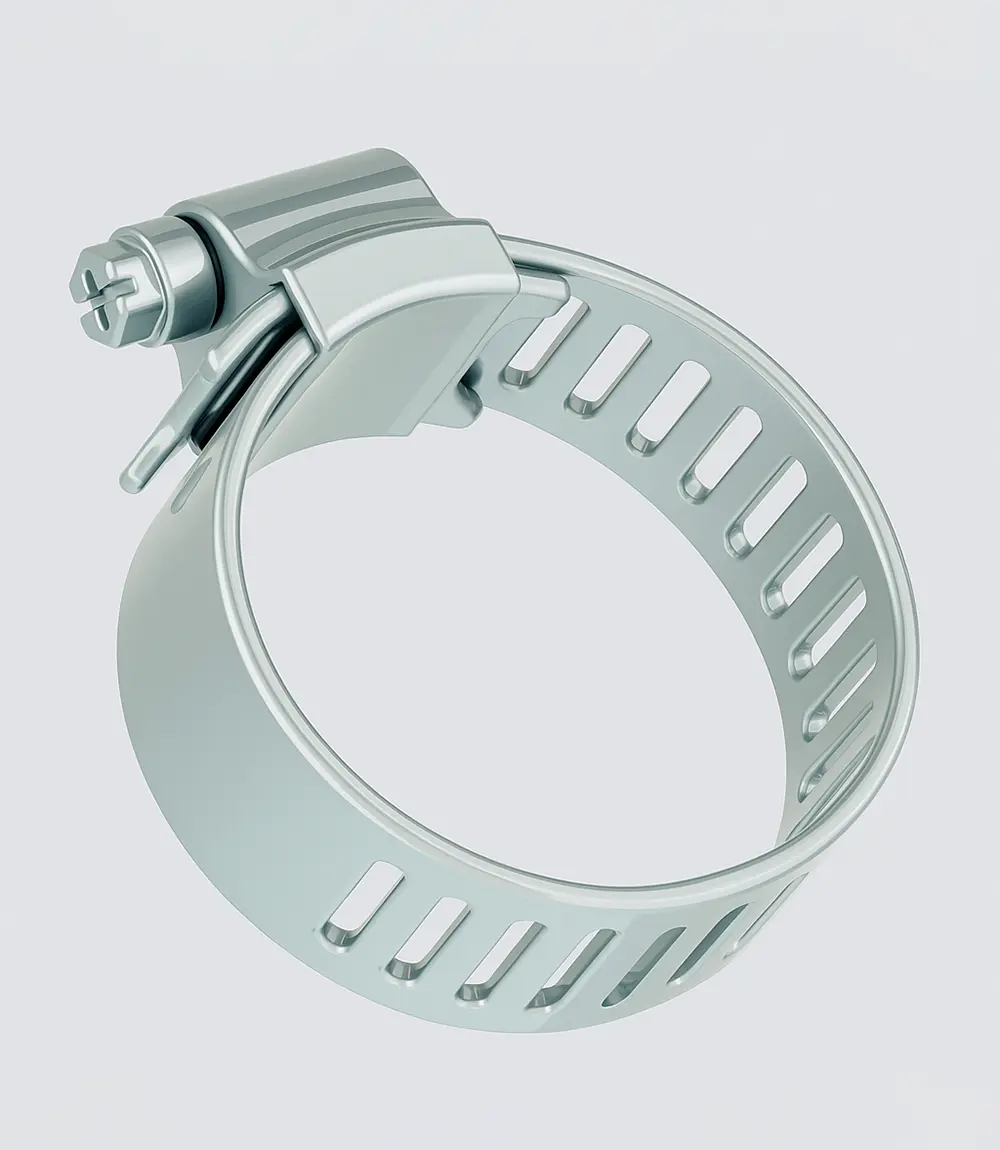

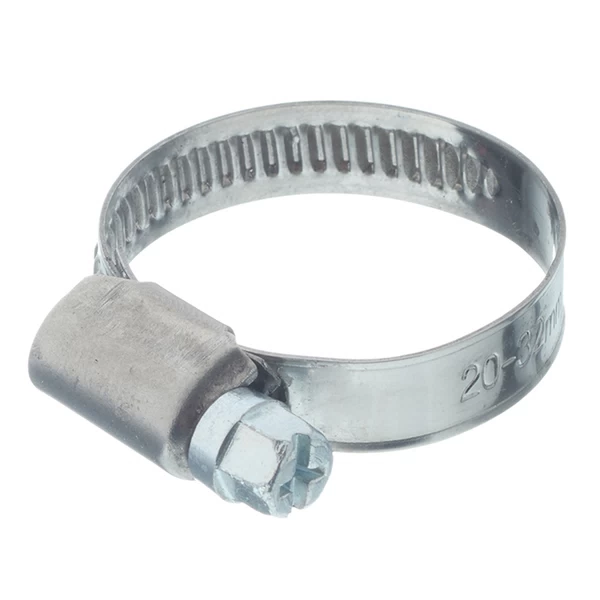

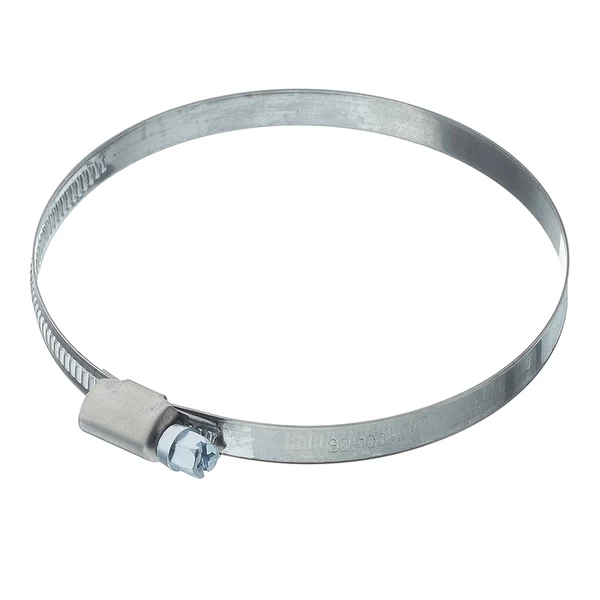

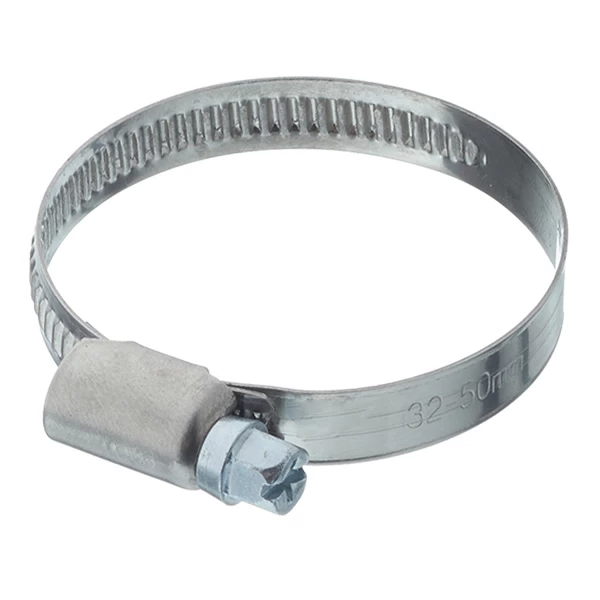

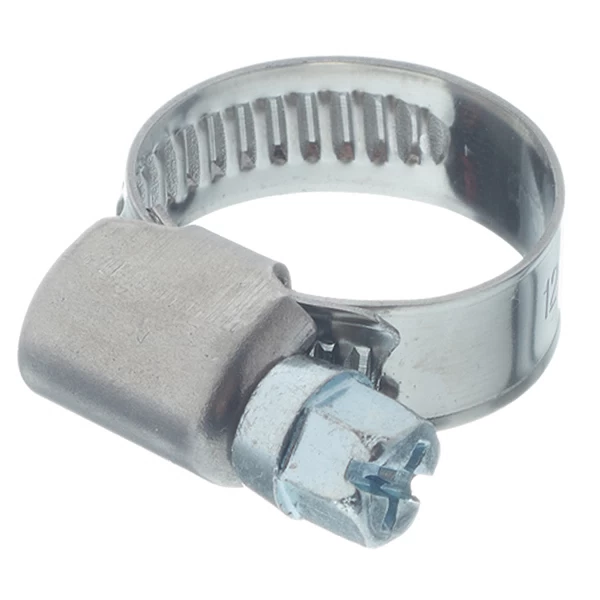

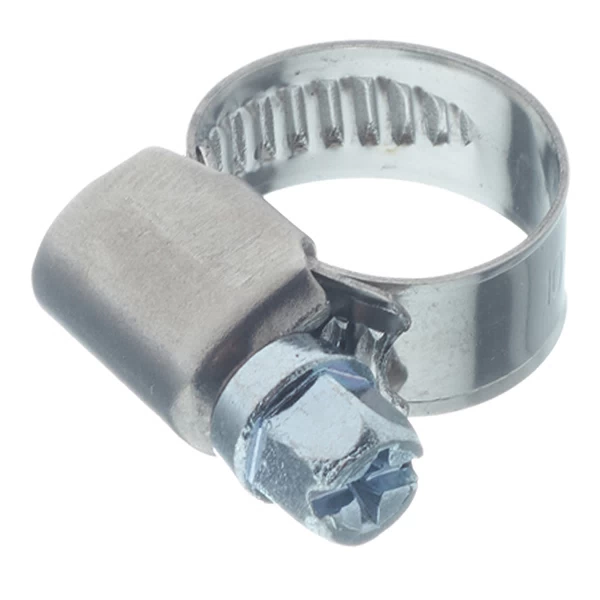

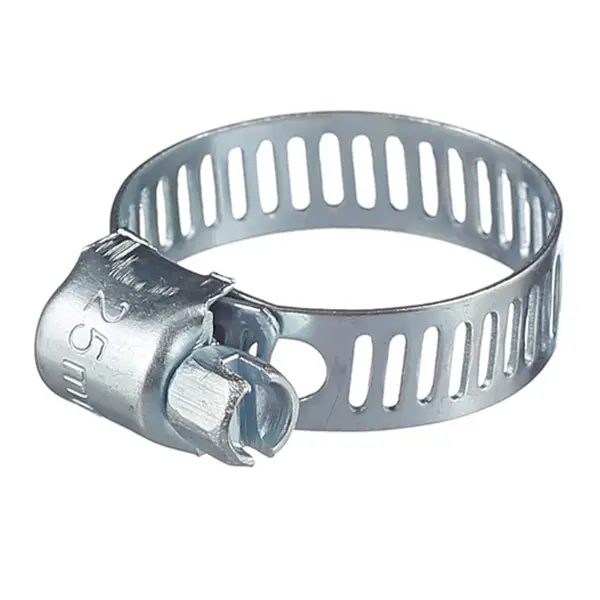

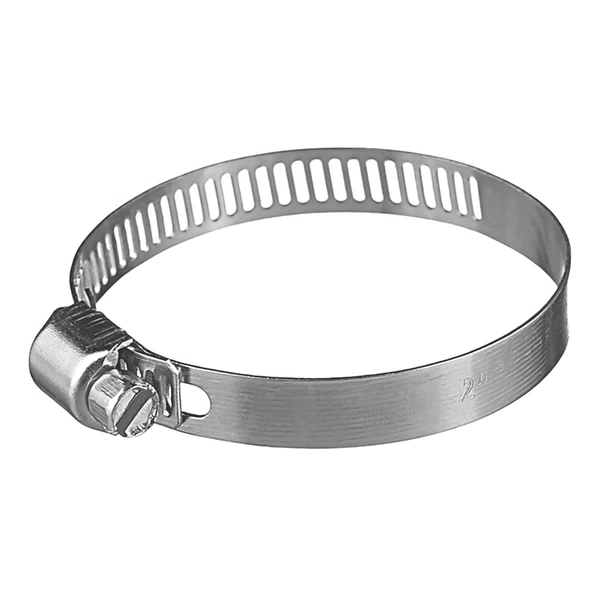

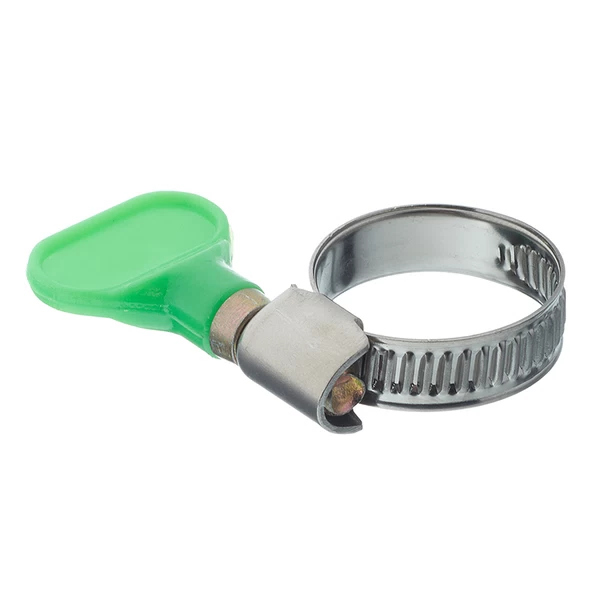

Выделяют несколько подвидов таких крепежей. Первые — червячные хомуты — состоят из перфорированной стальной ленты, изогнутой в кольцо, и винта с червячной резьбой. При вращении винта лента стягивается, равномерно обжимая шланг или трубу. У винта обычно предусмотрен шлиц под плоскую или крестовую отвертку либо шестигранная головка под ключ. В некоторых моделях вместо стандартного винта добавлена ручка в виде «бабочки». Такой хомут легко затянуть или ослабить руками.

Червячные хомуты подходят для систем с умеренным давлением (водопровода), соединения шлангов с насосами, автомобильных патрубков охлаждения и вентиляции.

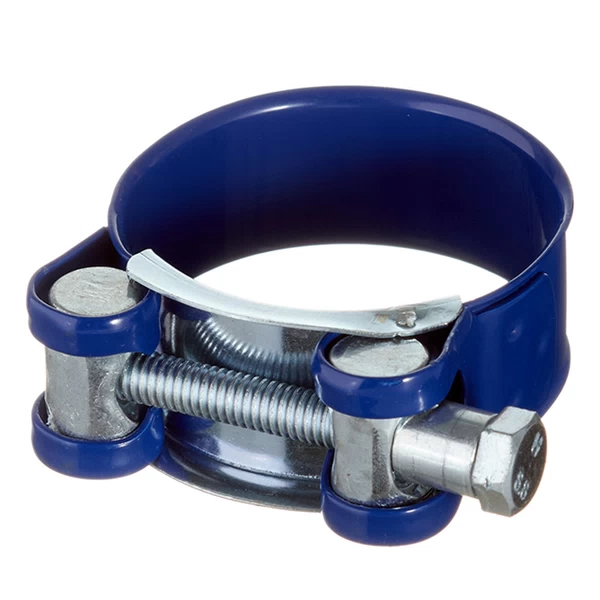

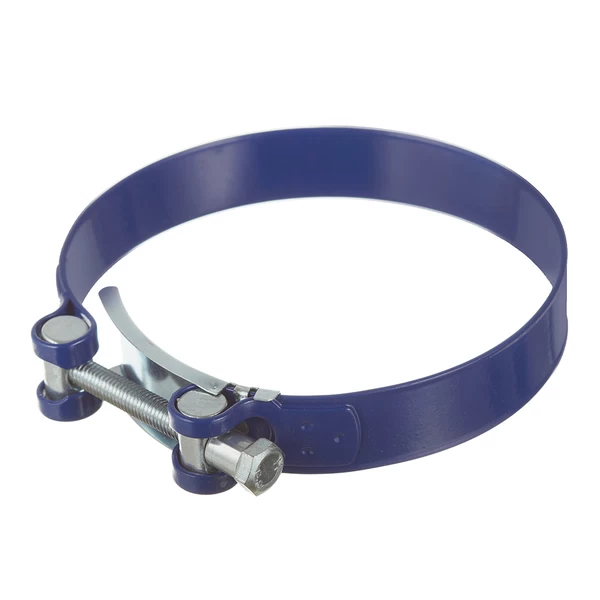

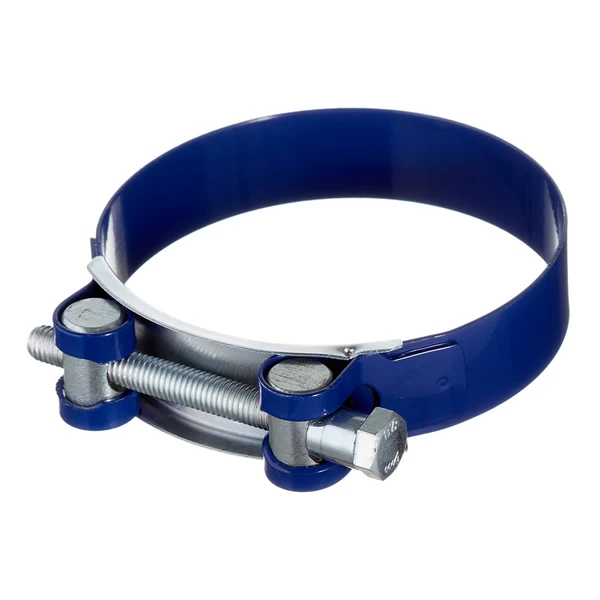

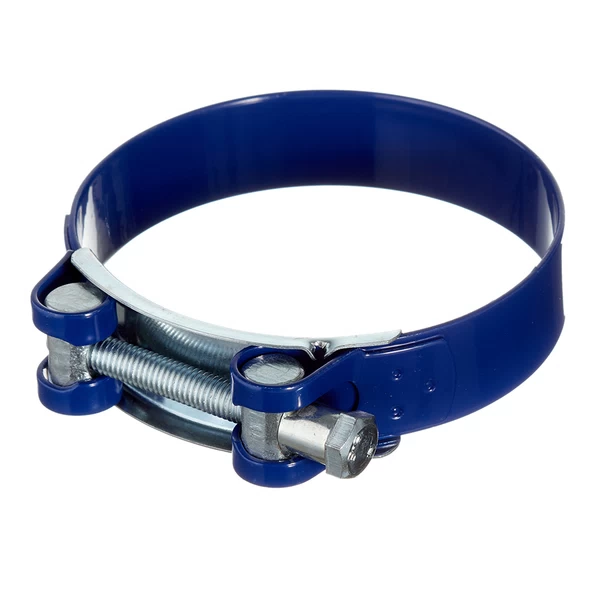

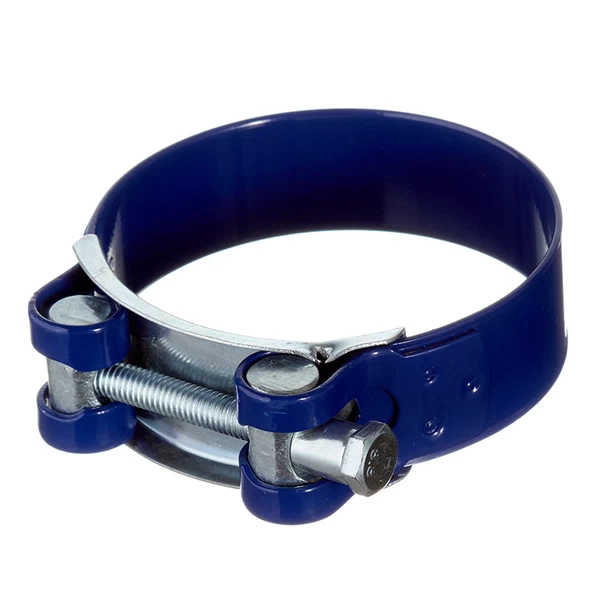

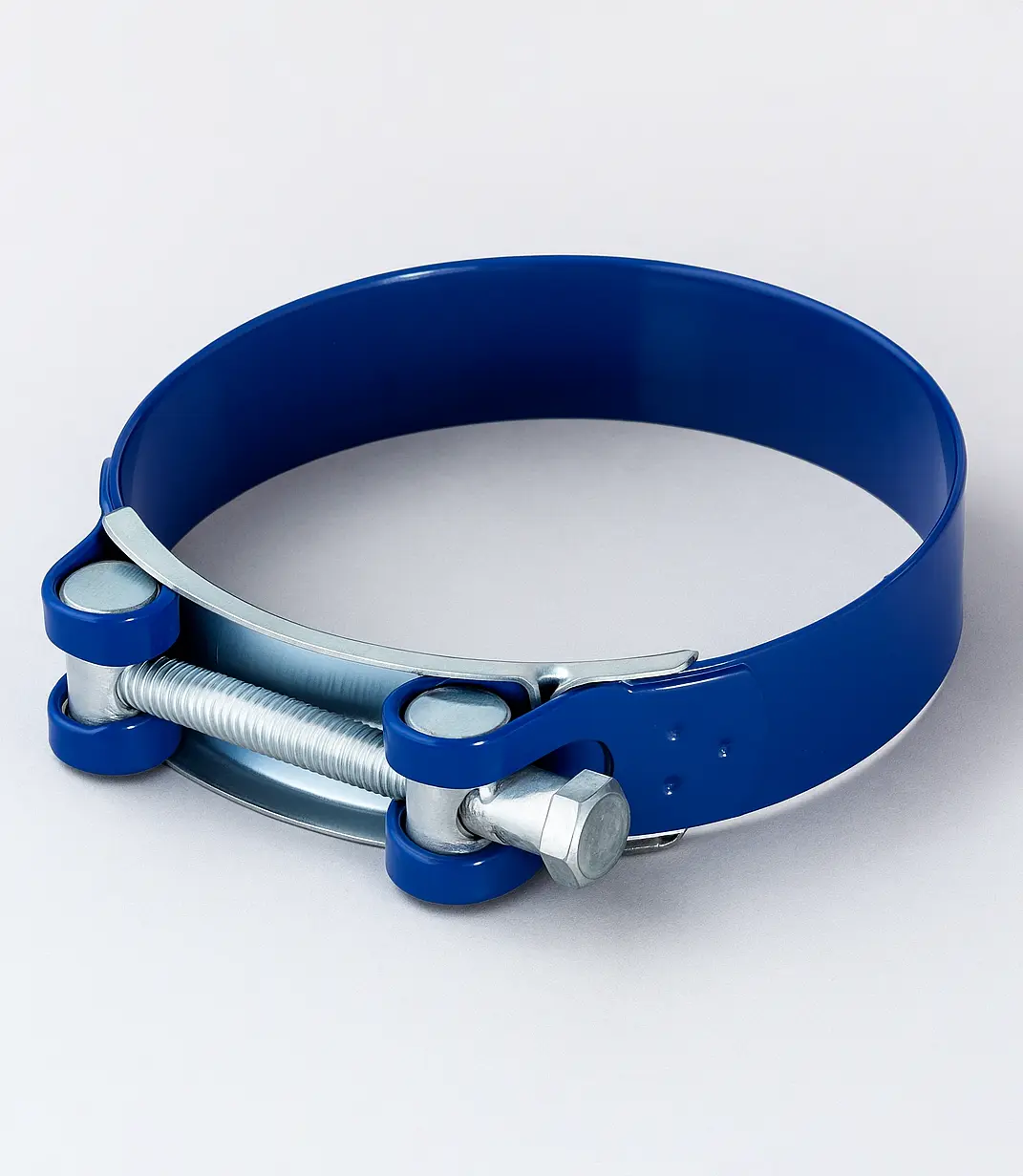

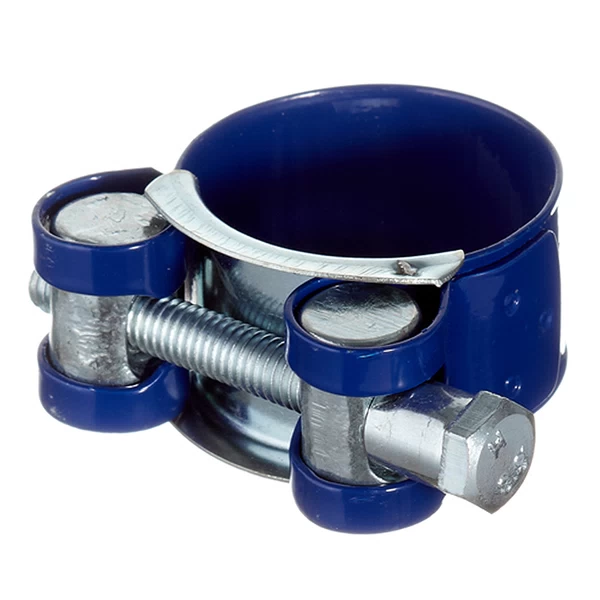

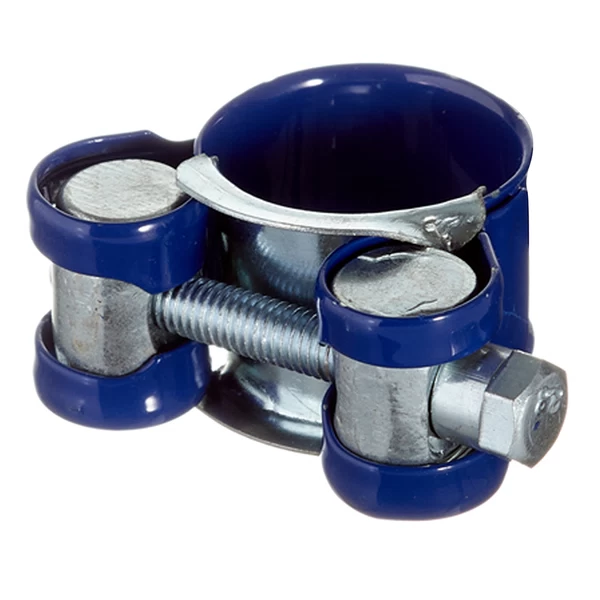

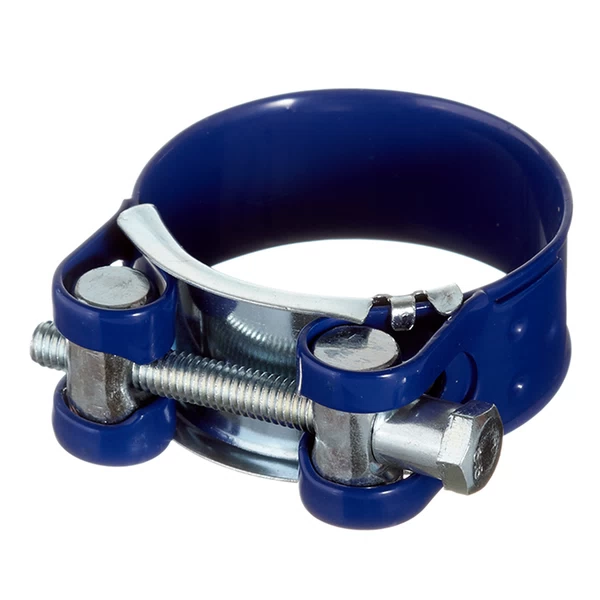

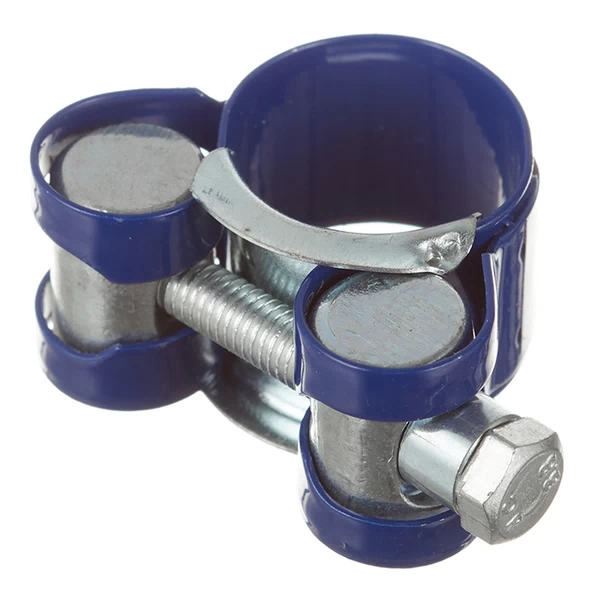

Силовые хомуты бывают двух- и одноболтовыми. Первые представляют собой широкую стальную ленту с двумя Т-образными или шестигранными болтами с противоположных сторон. Болты проходят через ушки на концах ленты и стягиваются гайками. Усиленная лента и две точки приложения создают равномерный обжим. Конструкция исключает перекос при затяжке, что критично для толстостенных и армированных шлангов. Такие хомуты применяют в гидравлических системах и промышленном оборудовании, топливных магистралях, системах охлаждения двигателей с высоким давлением.

Одноболтовой силовой хомут ― это цельное кольцо с монтажным ухом с резьбовым отверстием. Через это ухо его крепят к основанию одним болтом или шпилькой. Деталь обеспечивает высокую жесткость и устойчивость к деформации под нагрузкой.

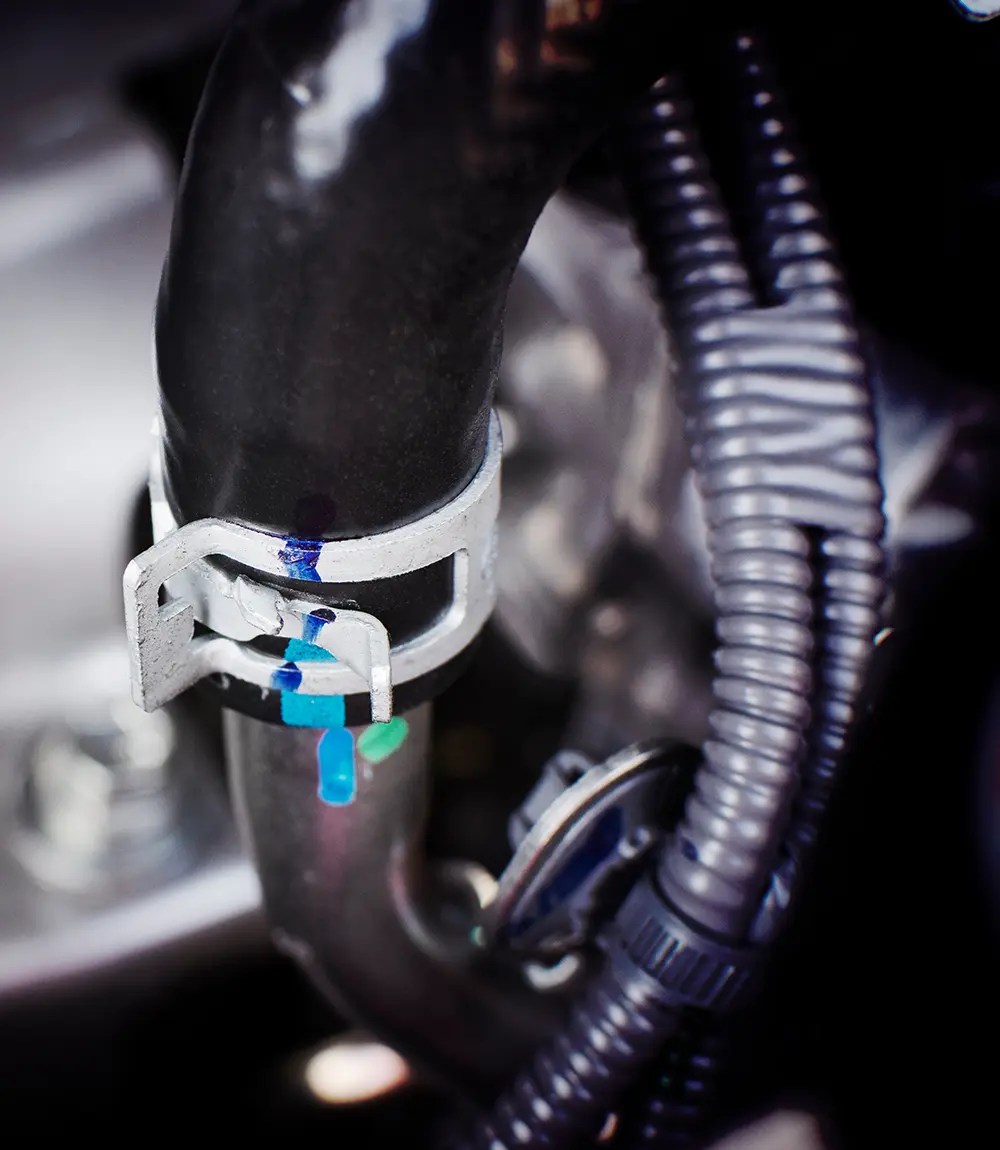

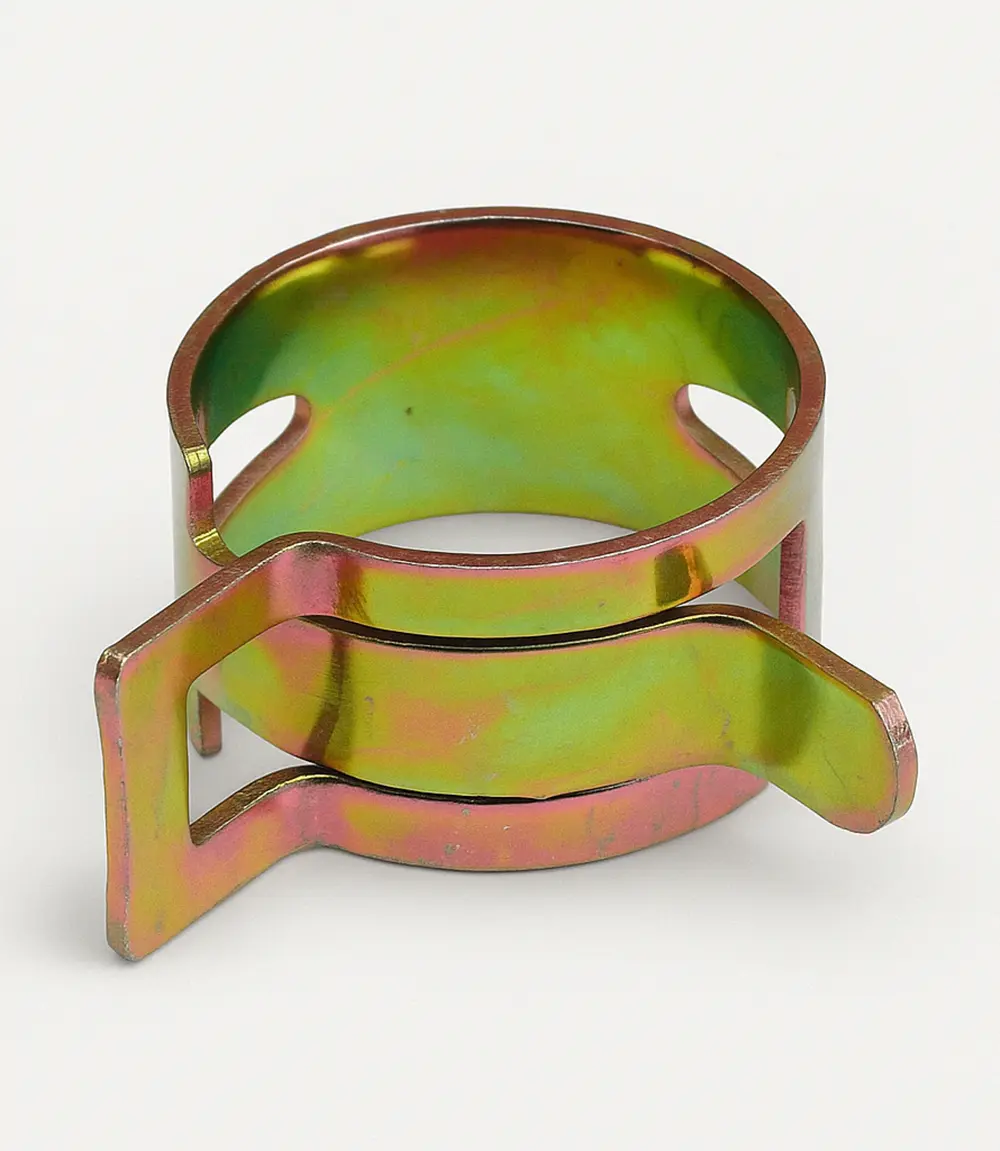

Пружинный хомут — еще одна разновидность. Легкий и быстрый в монтаже, работает за счет пружинящего кольца. Конструкция монолитна ― в ней нет подвижных деталей, что обеспечивает надежность при отсутствии вибрации. Такие крепежи используют в системах с низким или умеренным давлением, например в автомобилестроении для соединения различных шлангов и патрубков.

Быстросъемный хомут состоит из ленты с защелкой-клипсой на конце. После накидывания на объект достаточно закрыть замок — усилие создается пружинным элементом внутри защелки.

Такие крепежи применяют там, где нужна быстрая и частая установка или снятие без инструментов. Их часто используют:

• в автомобилях — для крепления воздушных патрубков, топливных шлангов, систем охлаждения
• в бытовой технике — в стиральных и посудомоечных машинах, пылесосах
• в садовой технике и малой механизации — на триммерах, газонокосилках и т. п.

Они удобны, но рассчитаны на умеренные нагрузки и давление, поэтому не подходят для гидравлических или высокотемпературных систем: центрального отопления, горячего водоснабжения или промышленного оборудования.

Специальные хомуты

Некоторые хомуты снабжают дополнительными функциями для ситуаций, где обычный крепеж не решит задачу.

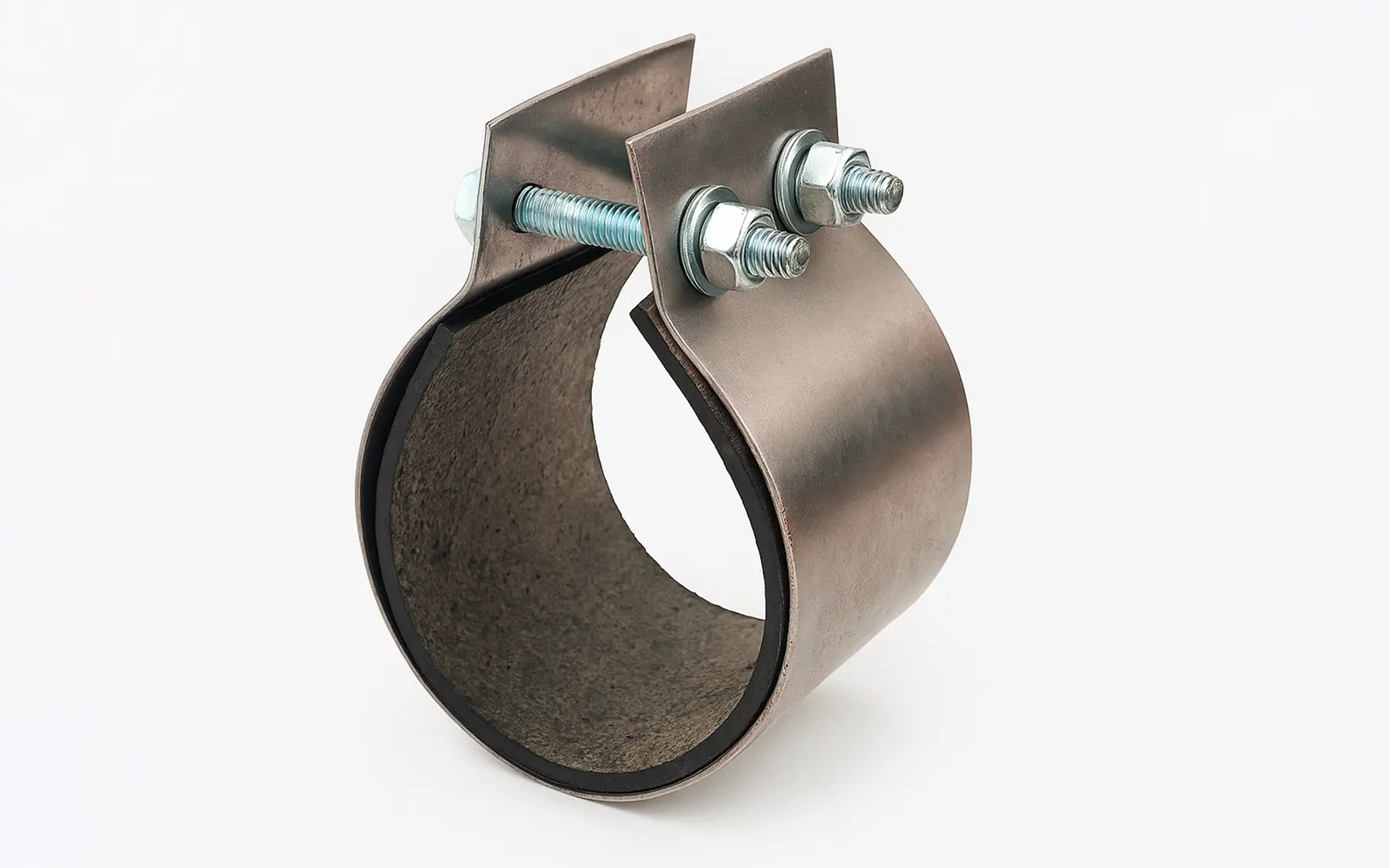

Ремонтный (аварийный) хомут ставят на место протечки, чтобы вернуть трубу в работу без отключения коммуникаций. Представляет собой двусоставный корпус, стягиваемый болтами. Между корпусом и трубой может быть предусмотрен резиновый уплотнитель.

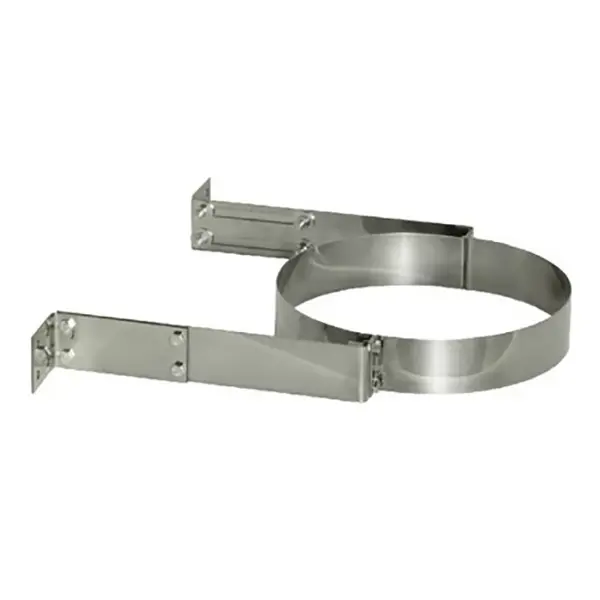

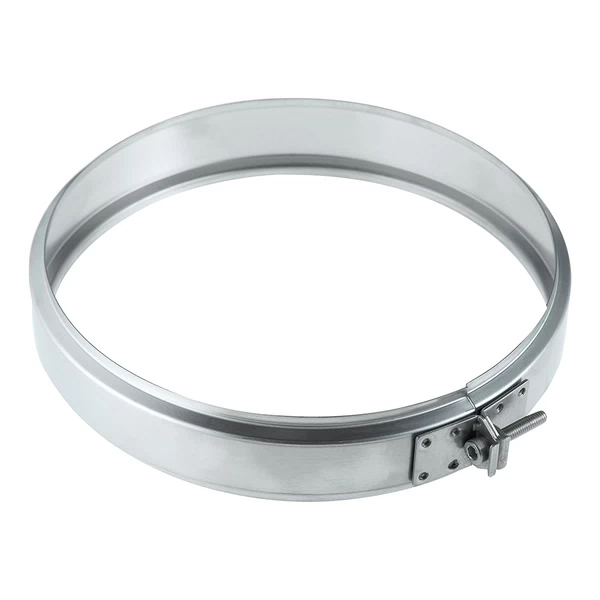

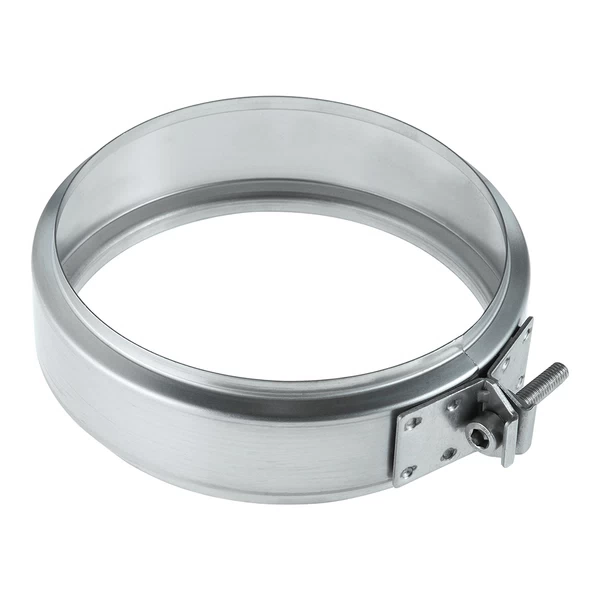

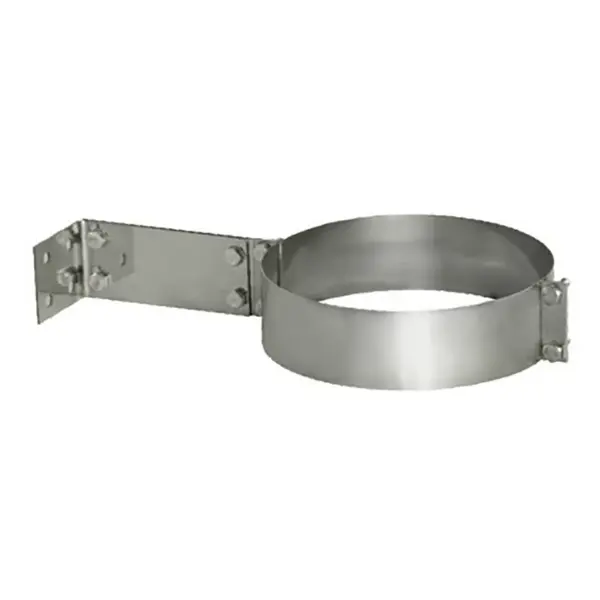

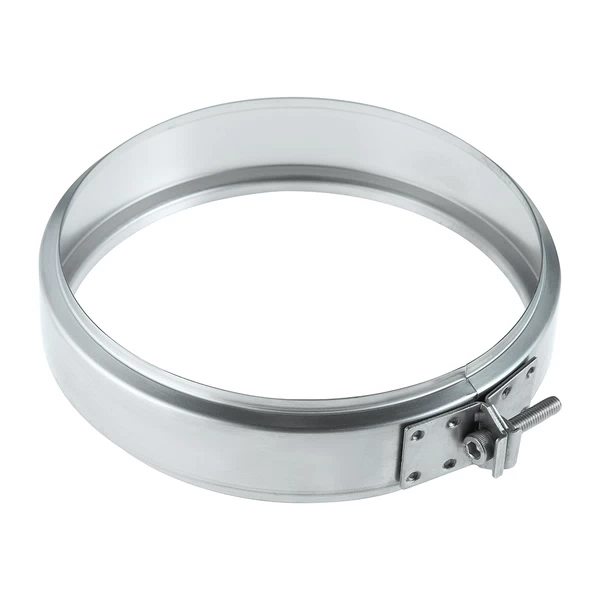

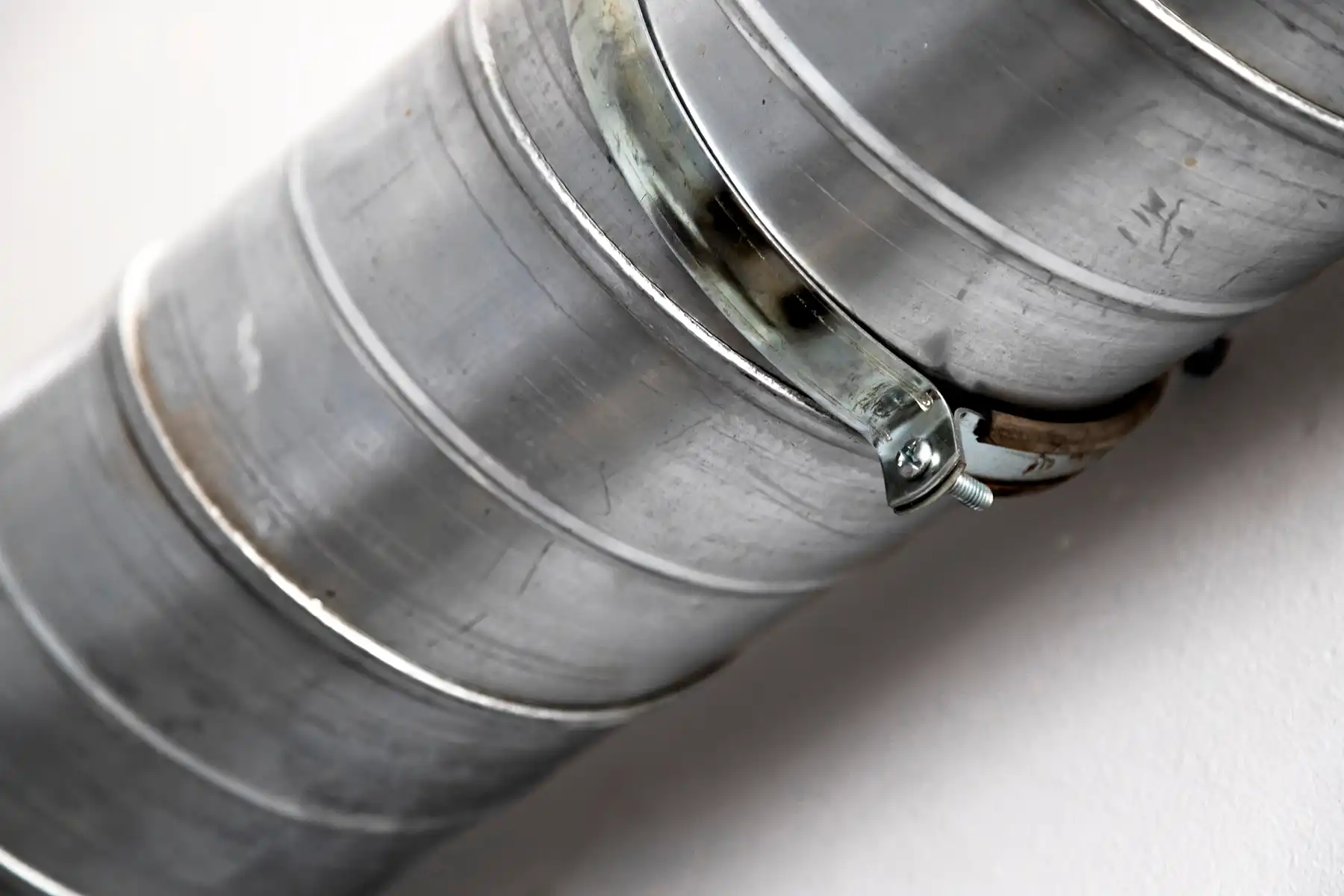

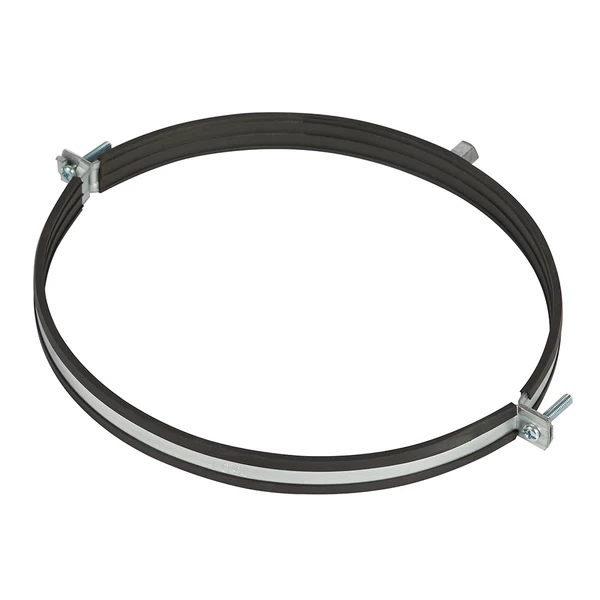

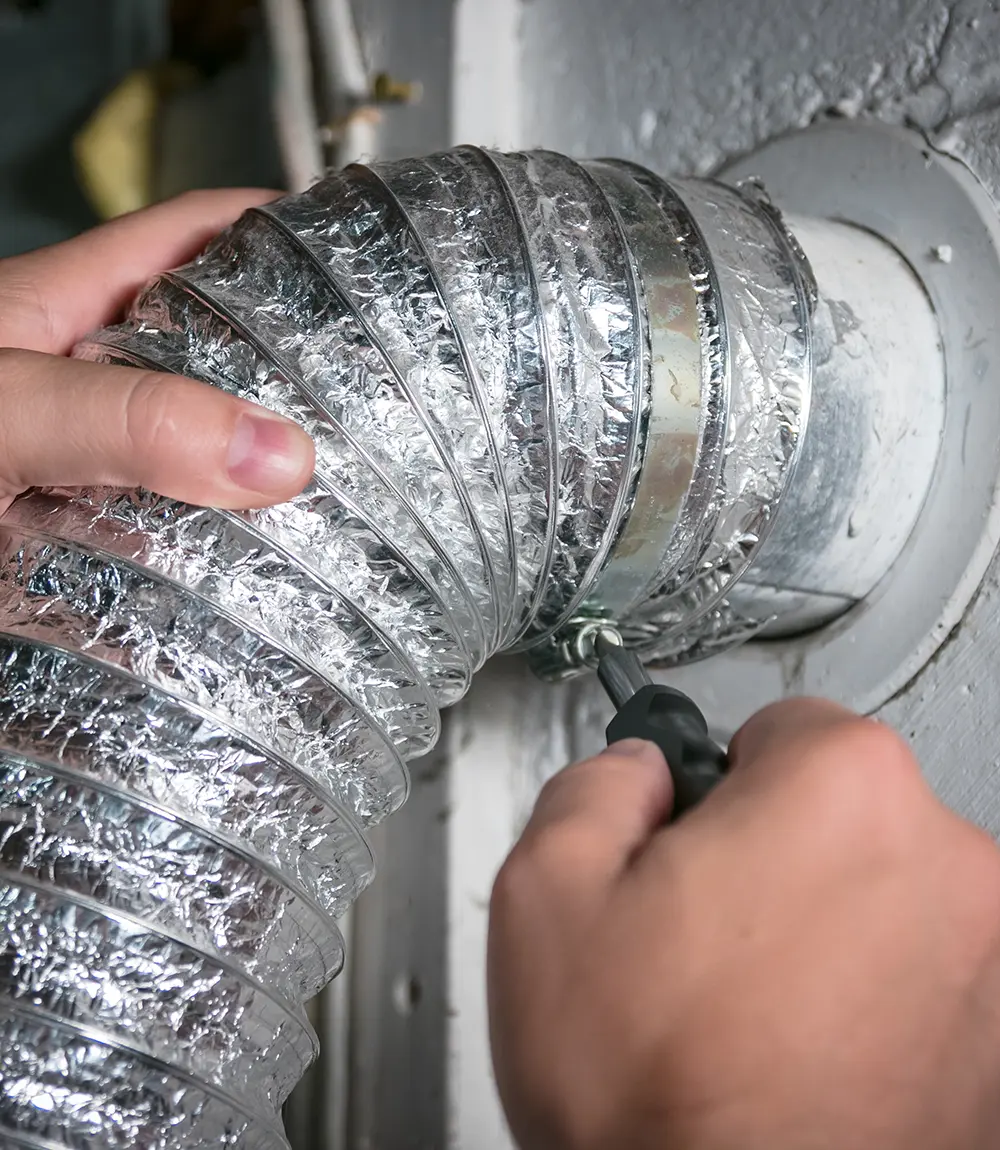

Встречаются специальные разновидности крепежных хомутов для воздуховодов и дымоходов. Состоят из широкой стальной ленты с замком и монтажным ухом или шпилькой.

Эти хомуты применяют при обустройстве систем в частных домах, котельных и производственных зданиях. Их особенность ― в усиленной конструкции и наличии у некоторых термостойких прокладок, позволяющих выдерживать высокую температуру.

Спиральные хомуты — не столько крепеж, сколько защитный элемент на садовых, промышленных и шлангах стиральных и посудомоечных машин. Представляют собой металлическую или пластиковую спираль, которую надевают поверх объекта. Она не стягивает и не герметизирует соединение, а защищает сам шланг от перегибов, изломов и истирания при эксплуатации.

Кабельные хомуты

Категория кабельных хомутов включает несколько разновидностей:

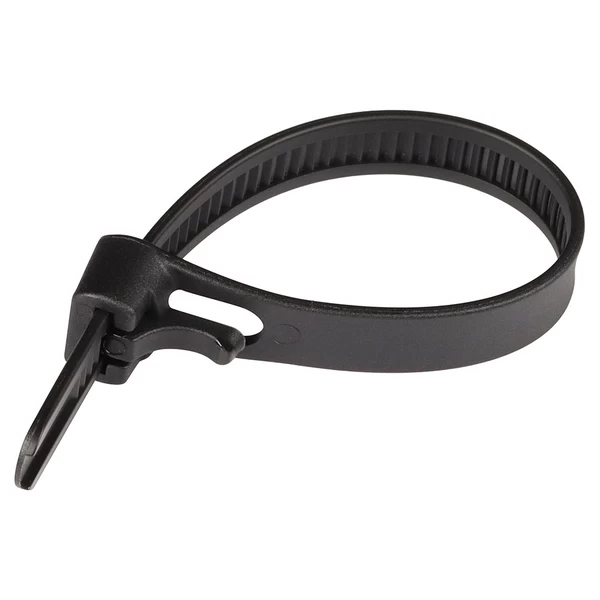

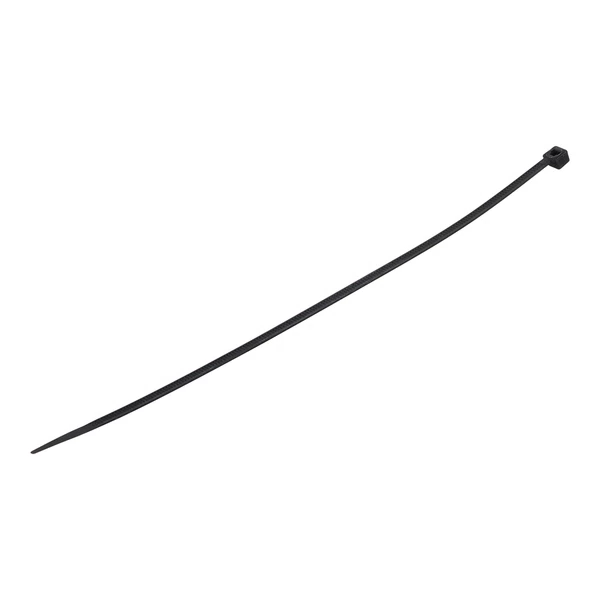

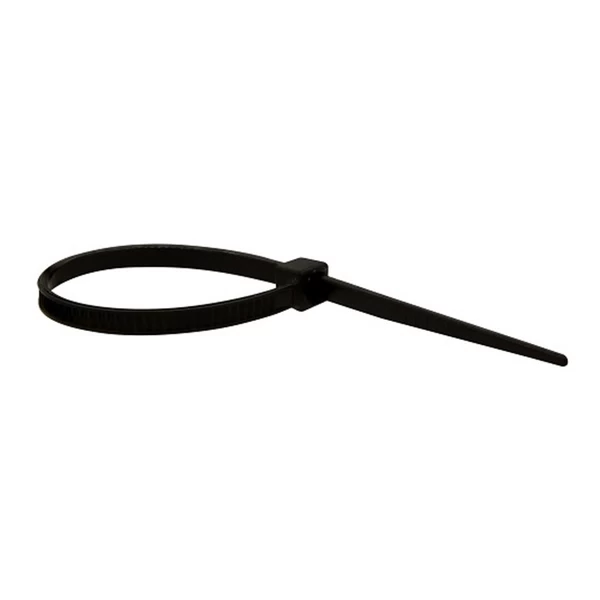

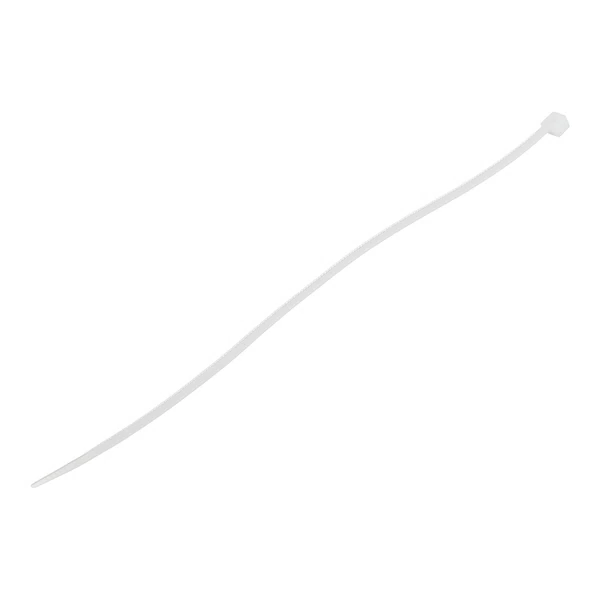

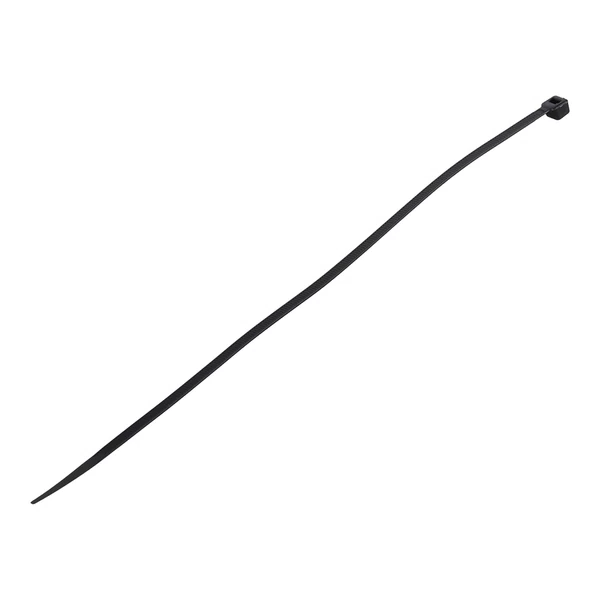

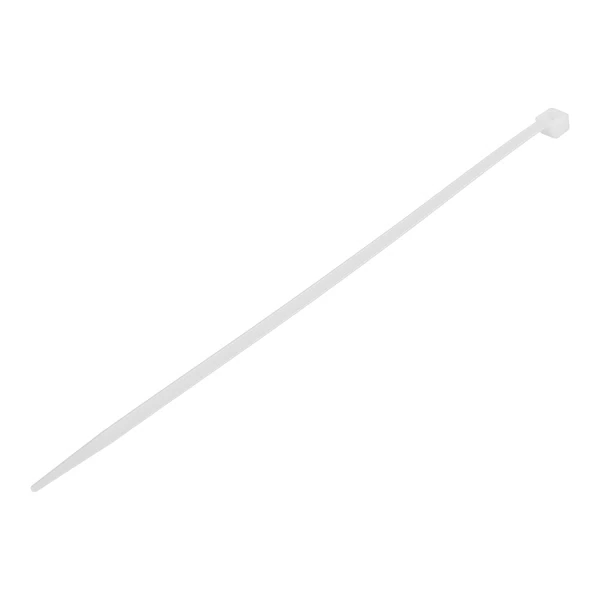

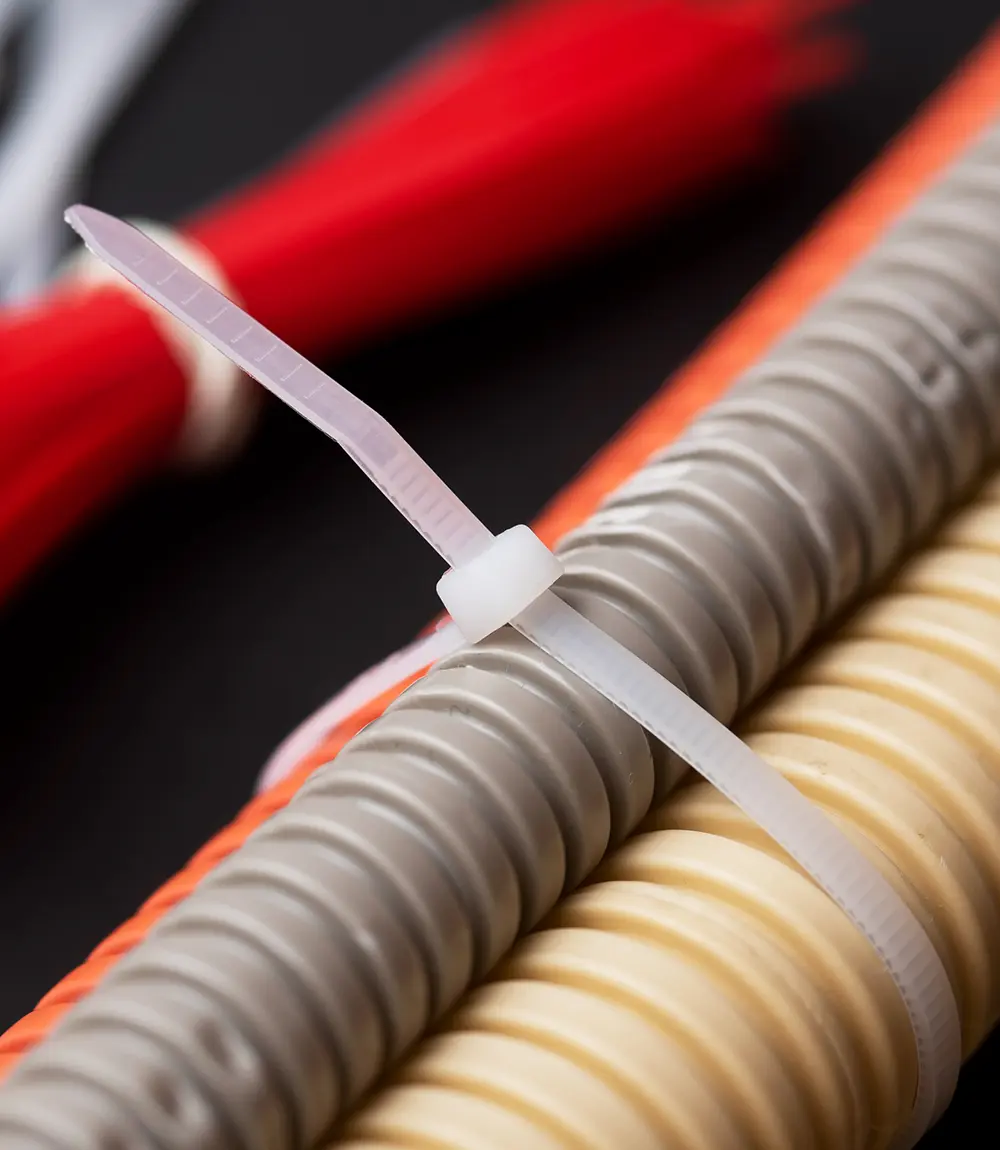

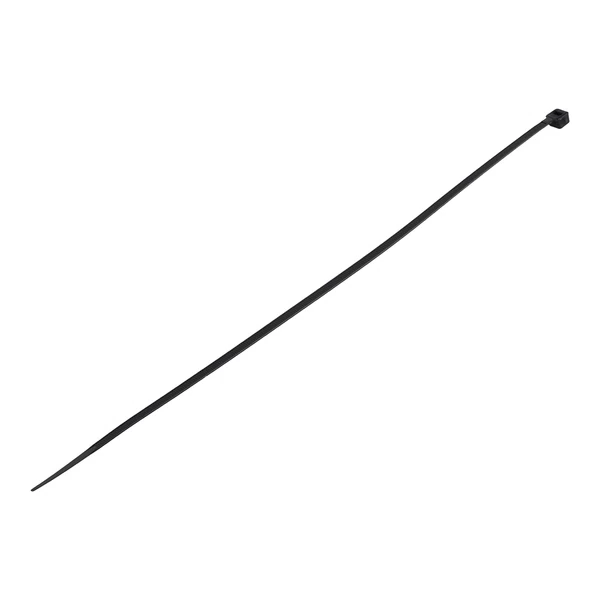

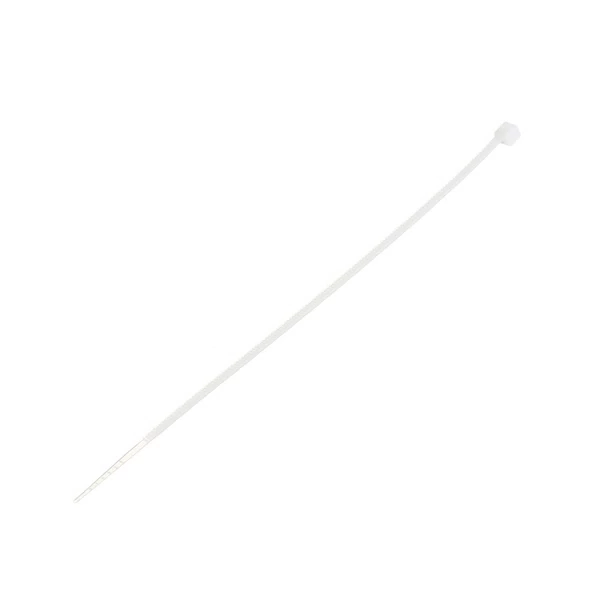

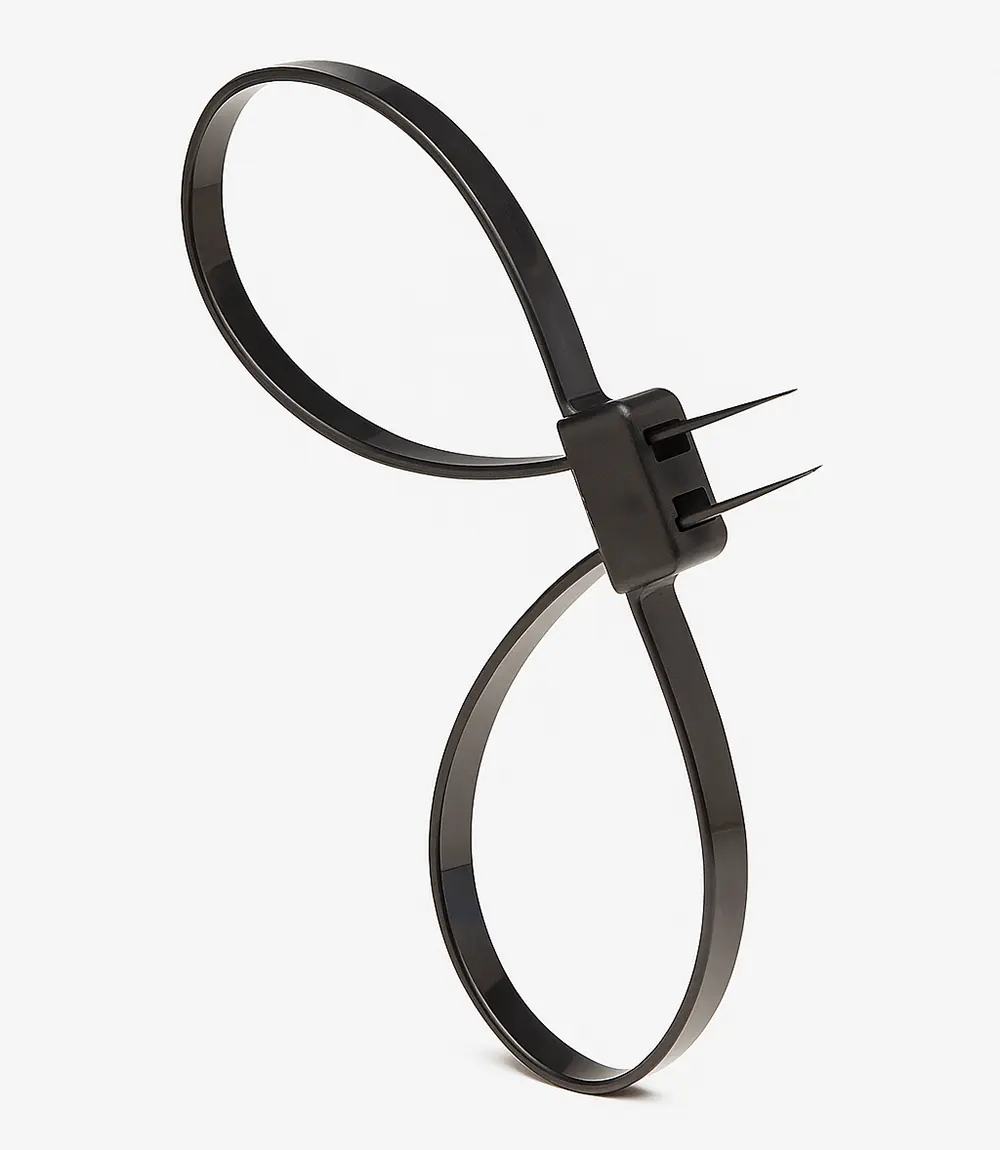

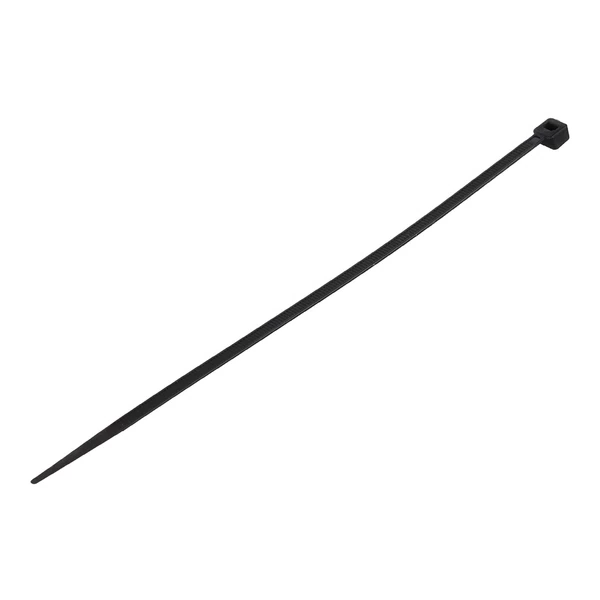

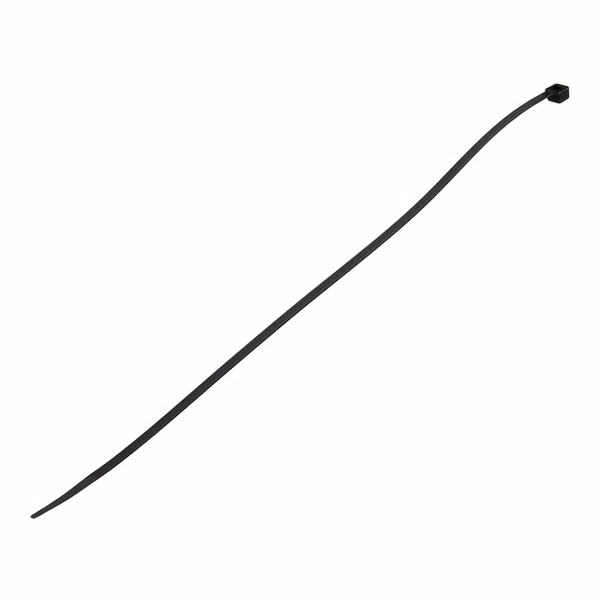

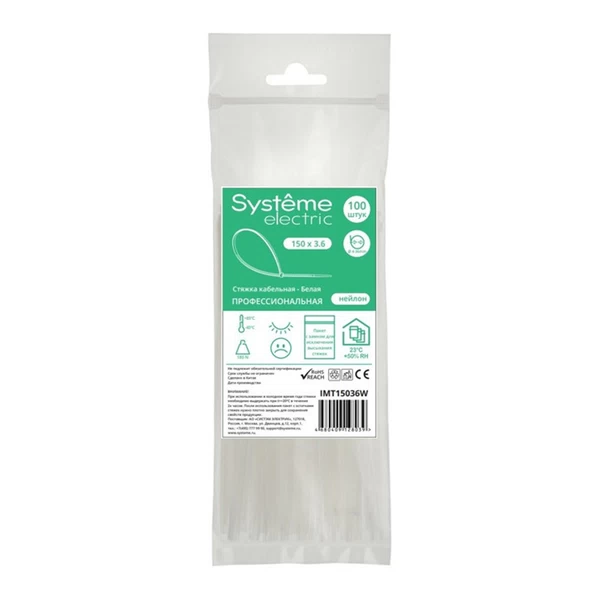

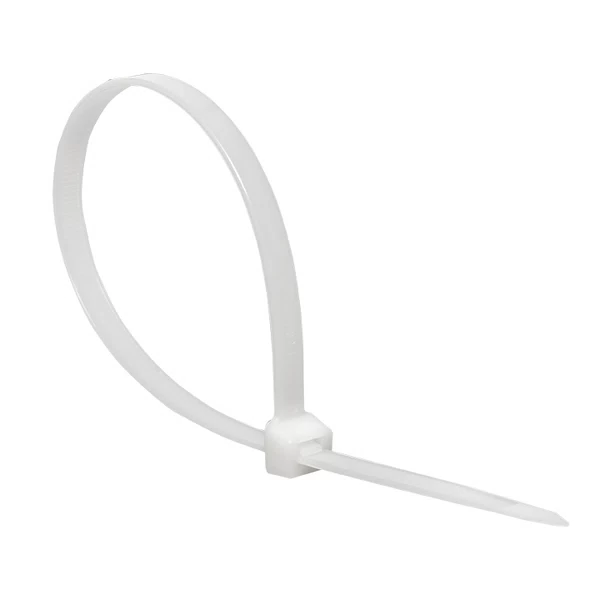

• Стяжки ― гибкие ленты из полиамида, нержавеющей стали или термостойких полимеров с замком-защелкой на конце. Конструкция предполагает однократное или многократное обжатие пучка кабелей или проводов. Есть пластиковые стяжки с двойным замком, снабжены фиксатором с двумя рядами зубцов. Лента фиксируется сразу в двух точках, поэтому нагрузка распределяется равномернее, а удерживающее усилие выше, чем у стандартных крепежей с одним замком. Такие стяжки сложнее сорвать или ослабить, поэтому их используют для электромонтажных работ и прокладки проводки в производственных помещениях.

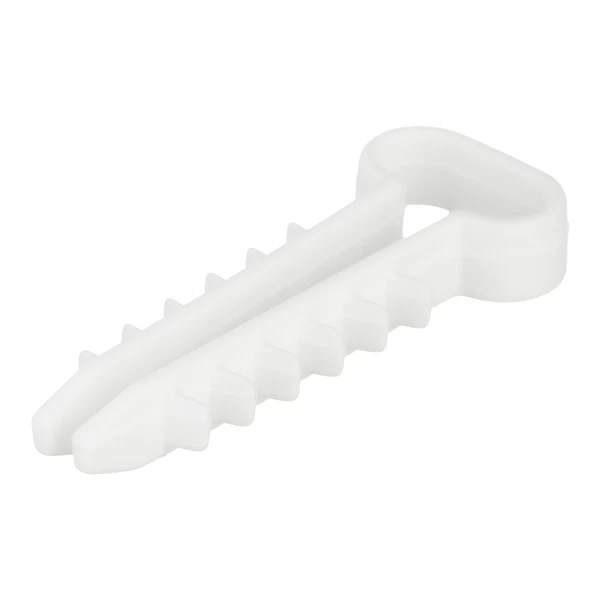

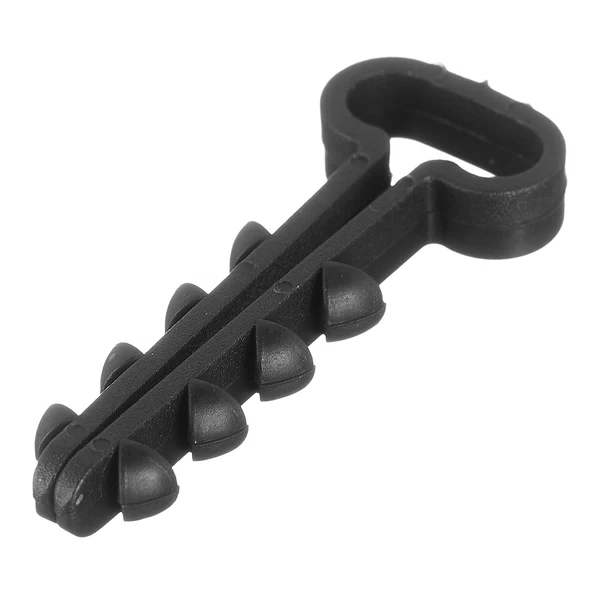

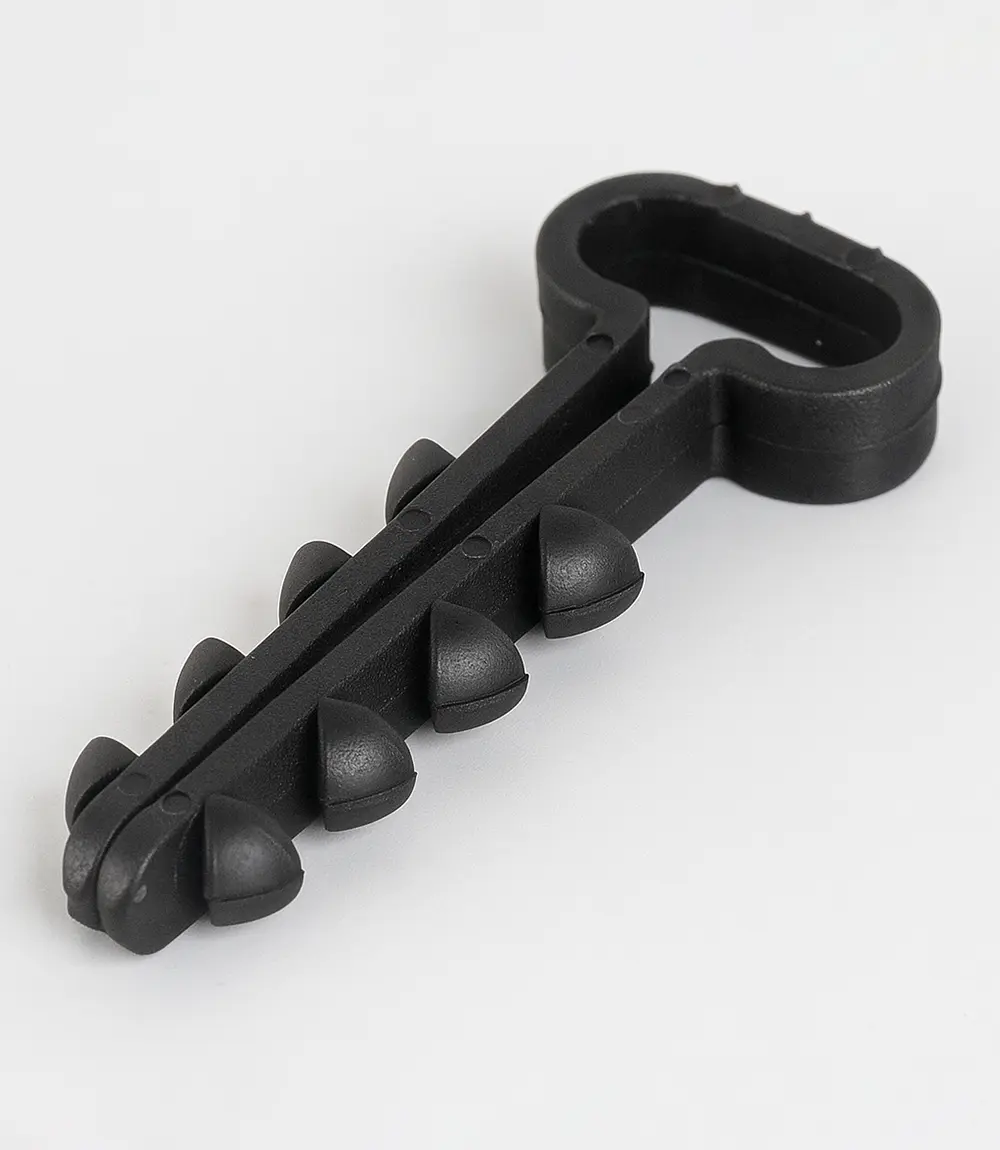

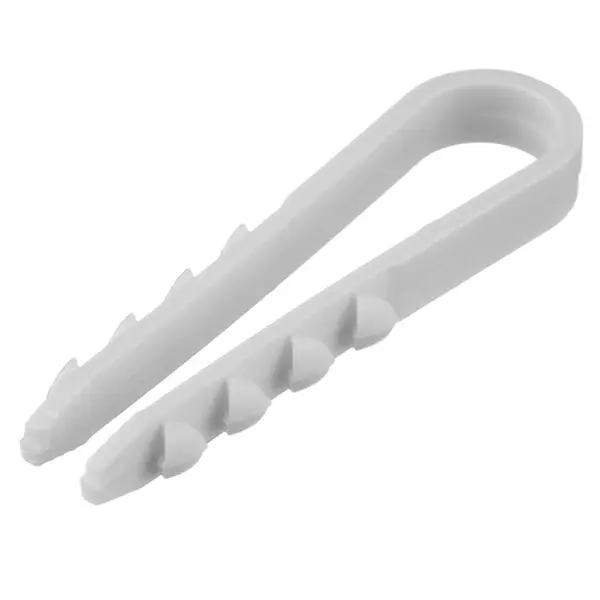

• Дюбели-хомуты ― пластиковые дюбели с хомутом-петлей или зажимом. Позволяют сразу закрепить кабель на стене или панели одним крепежным элементом — без дополнительных стяжек. Чтобы закрепить его на основании, нужно высверлить отверстие и вставить дюбель. Он расклинится внутри и будет удерживать нагрузку.

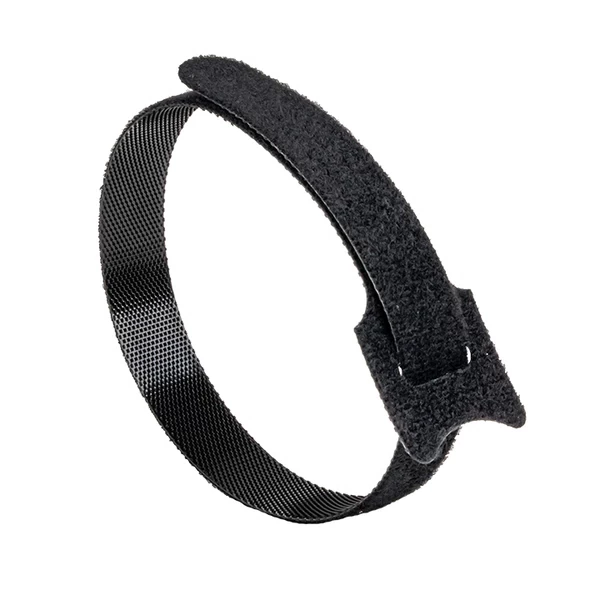

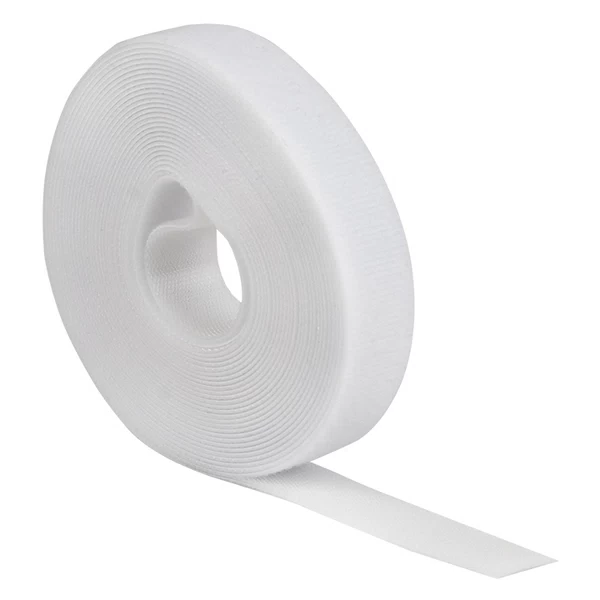

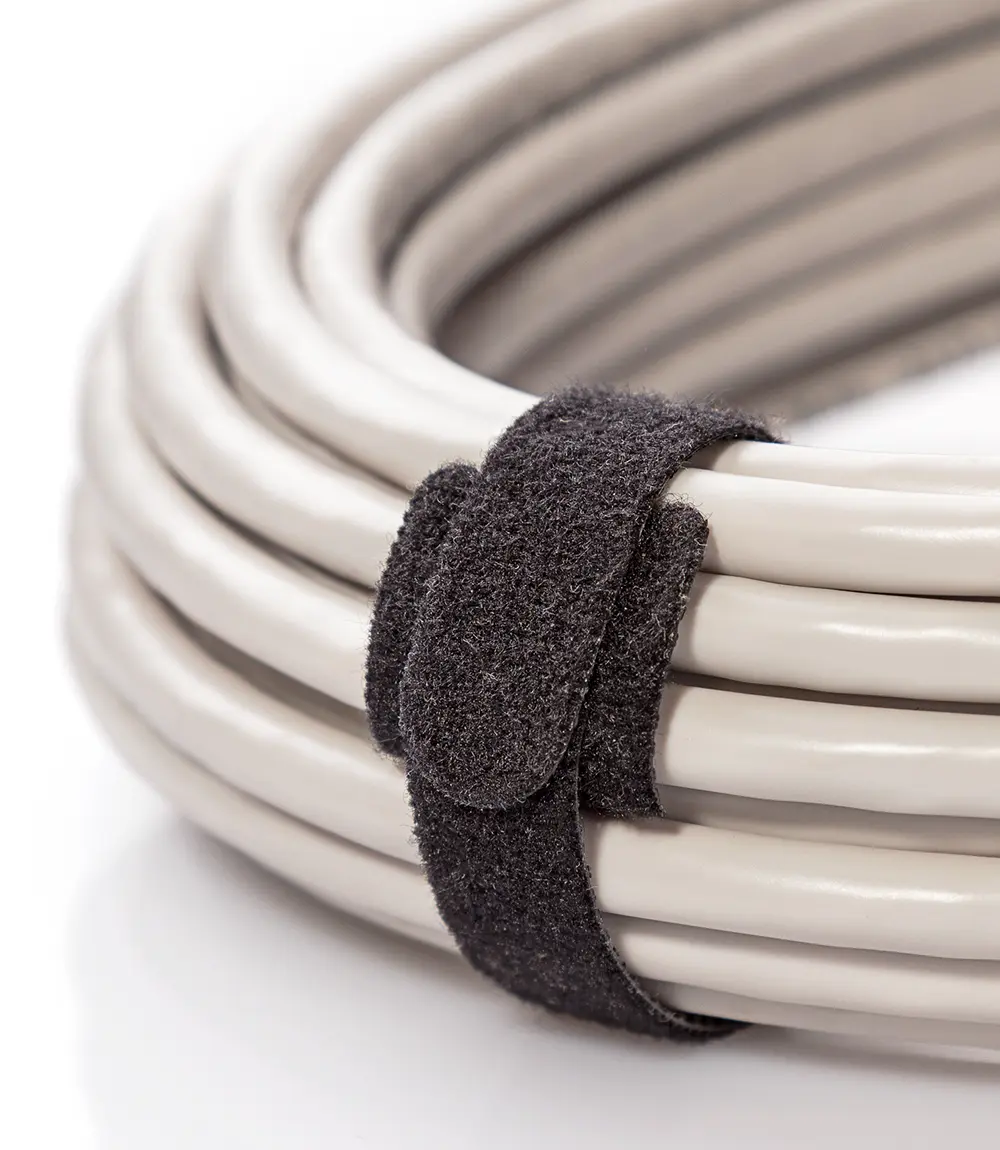

• Хомуты-липучки ― текстильные ленты из нейлона или полиэстера с липучкой по всей длине. Конструкция предусматривает многократное использование, быструю фиксацию и регулировку без инструментов.

В помещениях с высокой влажностью, резкими перепадами температур, химическими парами или на улице предпочтительны стяжки из нержавеющей стали или полиамида с УФ-стабилизатором. Для временных сборок, сервисного обслуживания или часто меняющихся конфигураций лучше подойдут липучки — они не повреждают изоляцию и их легко снять. Дюбели-хомуты экономят время при монтаже на стенах, но требуют аккуратного сверления: слишком большое отверстие снижает удерживающую способность.

Типы хомутов по материалу изготовления

От материала зависит, можно ли использовать хомут в сухом помещении, на улице или в агрессивной среде.

Самые распространенные крепежи ― металлические:

• Оцинкованные — подходят для сухих помещений, например мастерской или подсобки, и умеренных условий (гаражи, подвалы). Покрытие предотвращает появление коррозии в умеренно агрессивных условиях, включая атмосферные осадки.
• Из нержавеющей стали ― используют во влажных и агрессивных средах. Материал выдерживает перепады температуры, воздействие жидкостей и большинства химических веществ.
• Алюминиевые — легкие, не подвержены коррозии, устойчивы к колебаниям температуры. Их используют в основном в вентиляции и легких конструкциях. Не подходят для систем, работающих под высоким давлением, или тяжелых трубопроводов из-за сравнительно низкой прочности и склонности к деформации под длительной нагрузкой.
• Латунные — востребованный вариант для сантехники и приборов, где важна стойкость к воде и декоративность. Ими соединяют медные трубы, фитинги.

Некоторые хомуты из оцинкованной и нержавеющей стали покрывают ПВХ, полиэтиленом или эпоксидным напылением. Такой дополнительный слой защищает металл от коррозии, предохраняет трубу от повреждения при затяжке, снижает шум и вибрацию.

Хомуты также изготавливают из специализированных материалов:

• титановые — встречаются в авиации, космонавтике и химической промышленности, сочетают легкость, стойкость к коррозии и стабильность при высоких температурах
• фторопластовые — устойчивы к агрессивной химии, используются в лабораториях и на производстве

Пластиковые хомуты и стяжки — легкие, удобные и недорогие. Их используют для кабелей, слаботочных линий, временной фиксации труб. На улице важно учитывать условия: под солнцем обычные стяжки быстро теряют прочность, поэтому лучше выбирать модели с УФ-стойкостью. Такие изделия часто маркируют как UV-stabilised.

При низкой температуре стандартный пластик становится хрупким. Для зимнего монтажа или эксплуатации на холоде выпускают специальные морозостойкие версии. Они сохраняют прочность даже при −40 °C.

Какие бывают размеры хомутов

Размеры хомутов зависят от их назначения и конструкции. Для каждого вида предусмотрен свой типовой диапазон. Он учитывает как габариты фиксируемых элементов (труб, шлангов, кабелей), так и условия эксплуатации.

Например, хомуты для труб подбирают по диаметру обжима или внутреннему размеру скобы, а кабельные стяжки — по длине и ширине ленты, от которых зависит надежность фиксации. В промышленности и быту используют как стандартные, так и специализированные размеры — вплоть до нестандартных решений под заказ.

Основные виды хомутов и их типовые размеры приведены в таблице:

Как выбрать хомут

Сначала определитесь с размером. Чтобы подобрать подходящий хомут, рулеткой или штангенциркулем измерьте внешний диаметр трубы или шланга. Крепеж должен работать в оптимальном диапазоне своего обжима: примерно в середине от крайних положений. Если хомут 25–40 мм затянуть до минимума (25 мм), винт может достичь своего предела затяжки, а лента слишком сильно деформироваться. Это снизит надежность и срок службы соединения.

Также учтите условия работы. Для соединений под давлением и толстостенных шлангов подойдут силовые модели. Для легких задач, например сборки кабелей или временной фиксации, достаточно пластиковых стяжек.

Евгений Федоров

Кроме выбора по материалу, о чем уже рассказали выше, важен и температурный диапазон среды, в которой применяют хомут. Нейлоновые стяжки работают обычно от −40 до +85 °C, а некоторые модели выдерживают и до +120 °C. Металлические намного выносливее: они сохраняют прочность даже при нагреве до +500 °C и выше.

Когда требуется полная герметичность соединения, выбирают модели с уплотнительными прокладками из резины или силикона — такие часто применяют в системах канализации, водоснабжения и дымоходах. Если соединение нужно разбирать и обслуживать, удобнее силовые или червячные модели.

Собрали в таблице правила выбора хомутов в зависимости от задачи:

Способы монтажа хомутов

Хомуты устанавливают вручную или с помощью инструментов. Ручной монтаж применяют при небольших объемах работ — в быту, при ремонте или на объектах с разнотипными соединениями:

• Соединительные хомуты (червячные, силовые) затягивают плоской или крестовой отверткой. Иногда используют гаечный или динамометрический ключ. Важно соблюдать рекомендованное усилие: недотяжка вызовет утечку, перетяжка — повреждение шланга или трубы.

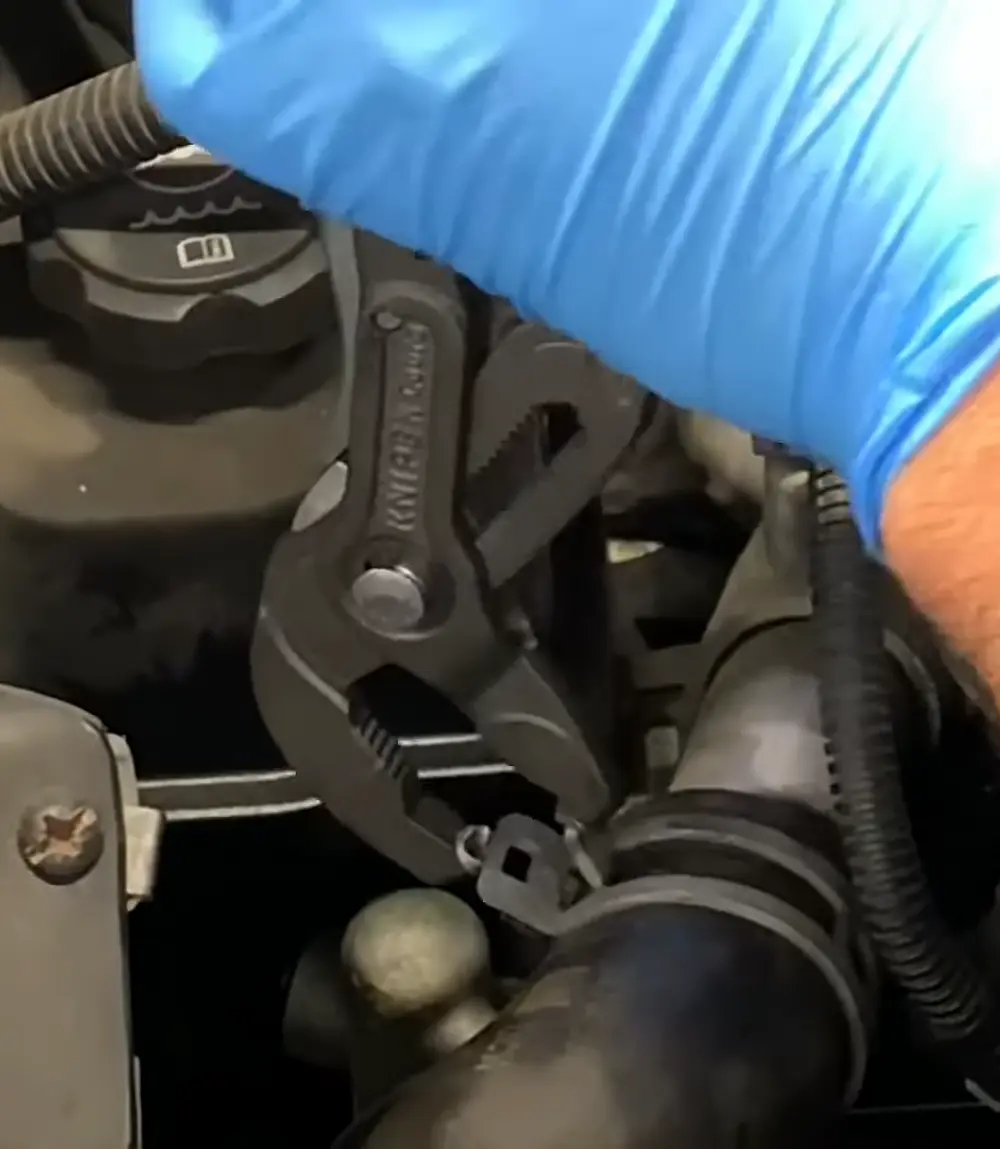

• Пружинные разжимают пассатижами или клещами, надевают на объект, а после отпускания он самостоятельно обжимает соединение.
• Крепежные опорные хомуты фиксируют к основанию закручиванием гаек на шпильке или дюбеле.

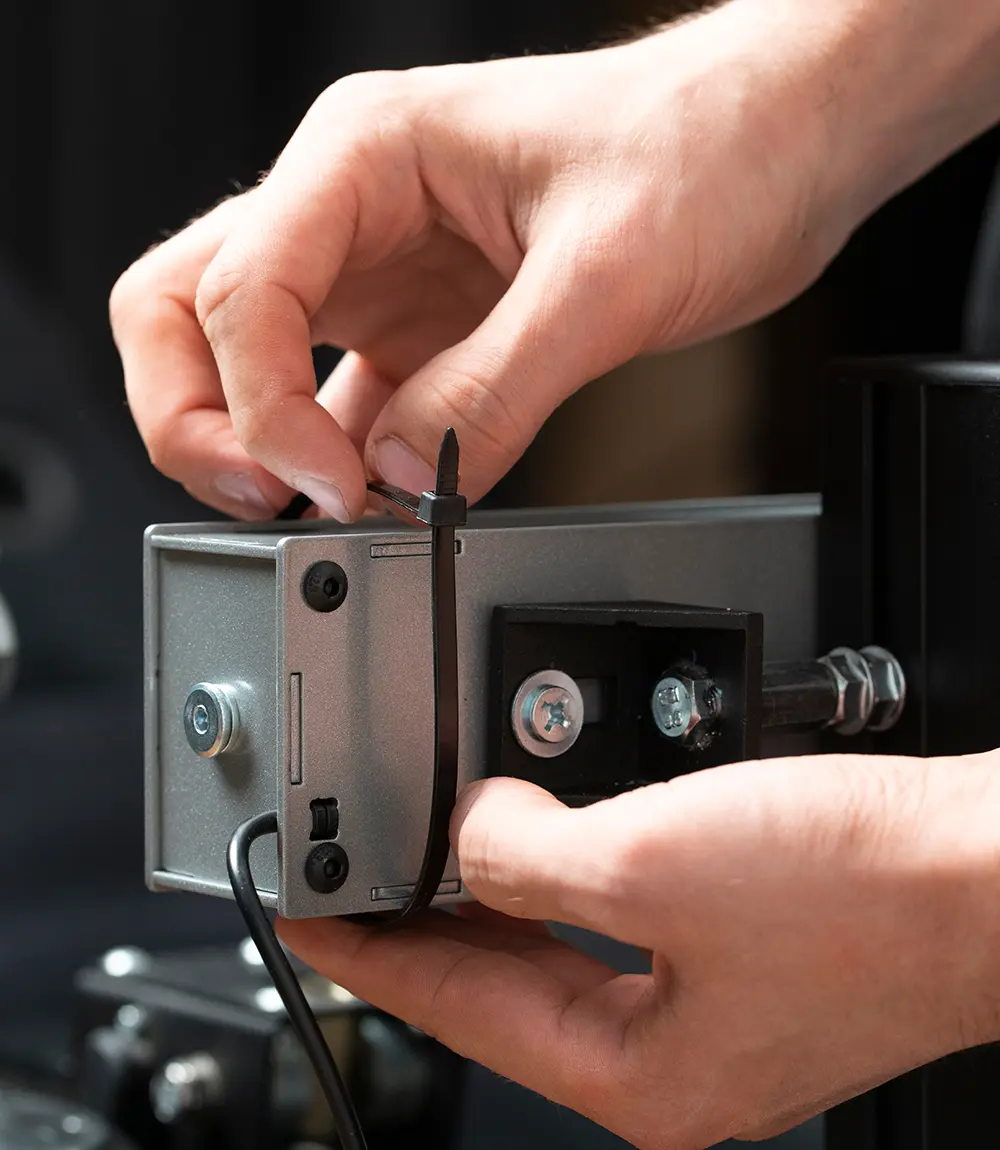

• Пластиковые кабельные стяжки затягивают вручную, пока замок не зафиксирует пучок проводов. Металлические стяжки требуют специальных обжимных щипцов.

Механизированный монтаж используют на производственных линиях, при сборке автомобилей, прокладке инженерных сетей на крупных объектах:

• Для червячных и силовых применяют пневматические или электрические устройства с регулировкой крутящего момента. Они исключают человеческий фактор и обеспечивают одинаковое усилие на всех соединениях.

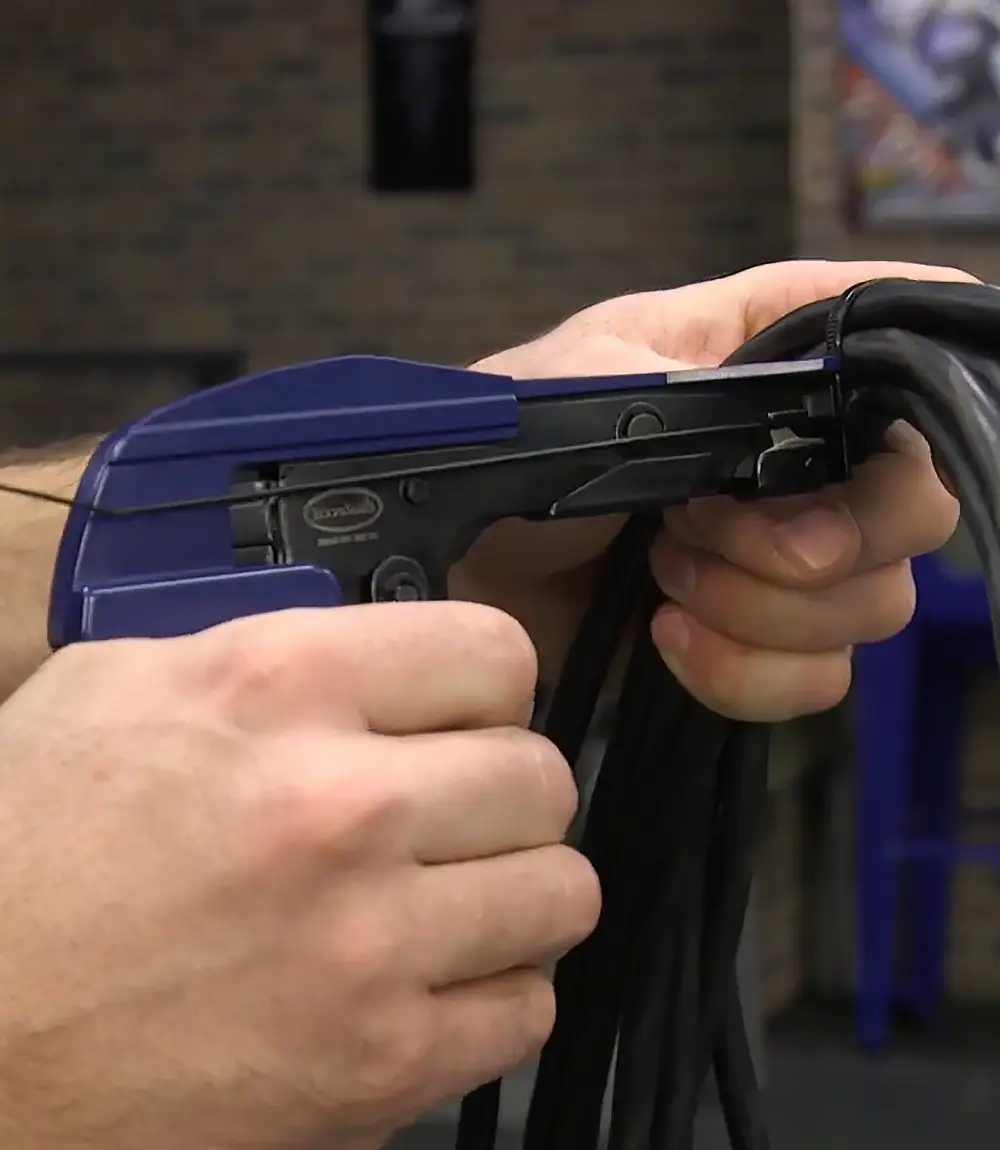

• Для кабельных стяжек используют специальные монтажные пистолеты: они автоматически затягивают ленту с заданным усилием и обрезают излишек.

Некоторые хомуты можно снять и использовать повторно, другие предназначены для одноразового использования. Разъемные (многоразовые) можно демонтировать без разрушения: их открывают с помощью винта, защелки или шплинта. К этой группе относят червячные и силовые.

Неразъемные (одноразовые) крепежи снять без повреждения не получится — их разрезают. В категорию входят пластиковые одноразовые стяжки.

Евгений Федоров

Допустимо устанавливать повторно только хомуты без дефектов замка и ленты. Пружинные крепежи формально можно снять, но использовать их еще раз не рекомендуют, особенно в системах, где критична надежность обжатия.

Советы по использованию

Правильный монтаж хомута не менее важен, чем его выбор. Соблюдайте рекомендации по установке и эксплуатации, которые помогут избежать протечек, обрывов и преждевременного износа системы:

• Хомут должен сидеть ровно: лента или скоба обхватывает трубу по кругу без перекосов и щелей.
• Замок или винтовая часть располагают перпендикулярно плоскости хомута — так нагрузка распределяется равномерно. Крепеж, установленный с перекосом, может ослабнуть и не удержать соединение.
• Силовые и червячные модели нельзя перетягивать — можно повредить шланг либо трубу или сорвать резьбу.
• Пластиковые стяжки лучше монтировать в теплом помещении или сначала согреть в руках, если на улице холодно.

Евгений Федоров

Металлические хомуты на улице нужно периодически проверять. У оцинкованных моделей защитное покрытие со временем повреждается или изнашивается. В агрессивной среде при высокой влажности, контакте с солью, химическими испарениями на поверхности появляется белый налет — это окисление цинка. Если покрытие нарушено, сталь под ним начинает корродировать. При первых признаках повреждения такие крепежи лучше заменить.

Часто задаваемые вопросы

Резюме

Хомуты — универсальные крепежные элементы, которые служат для фиксации, соединения и герметизации труб, шлангов и кабелей в самых разных сферах. Среди их видов выделяют опорные крепежные модели для фиксации труб к поверхностям, соединительные хомуты различного типа для плотного стягивания и быстрого монтажа, а также специализированные ― для разных инженерных систем. Отдельная категория ― кабельные стяжки, которые упрощают организацию электропроводки.

Ошибки при выборе хомута приводят к тому, что труба течет, соединение расшатывается, а трассу кабелей приходится переделывать. Чтобы не тратить время и деньги на исправления, подбирайте крепеж под конкретную задачу, учитывайте диаметр, нагрузку и условия эксплуатации. Тогда он прослужит долго.
