Фитинги — это детали для соединения труб. Почему типов фитингов так много и как правильно их использовать, разбираемся вместе с Артемом Ивановым, специалистом по монтажу инженерной сантехники и автором блога «Добродушный сантехник», и инженером-теплотехником Владиславом Петровым.

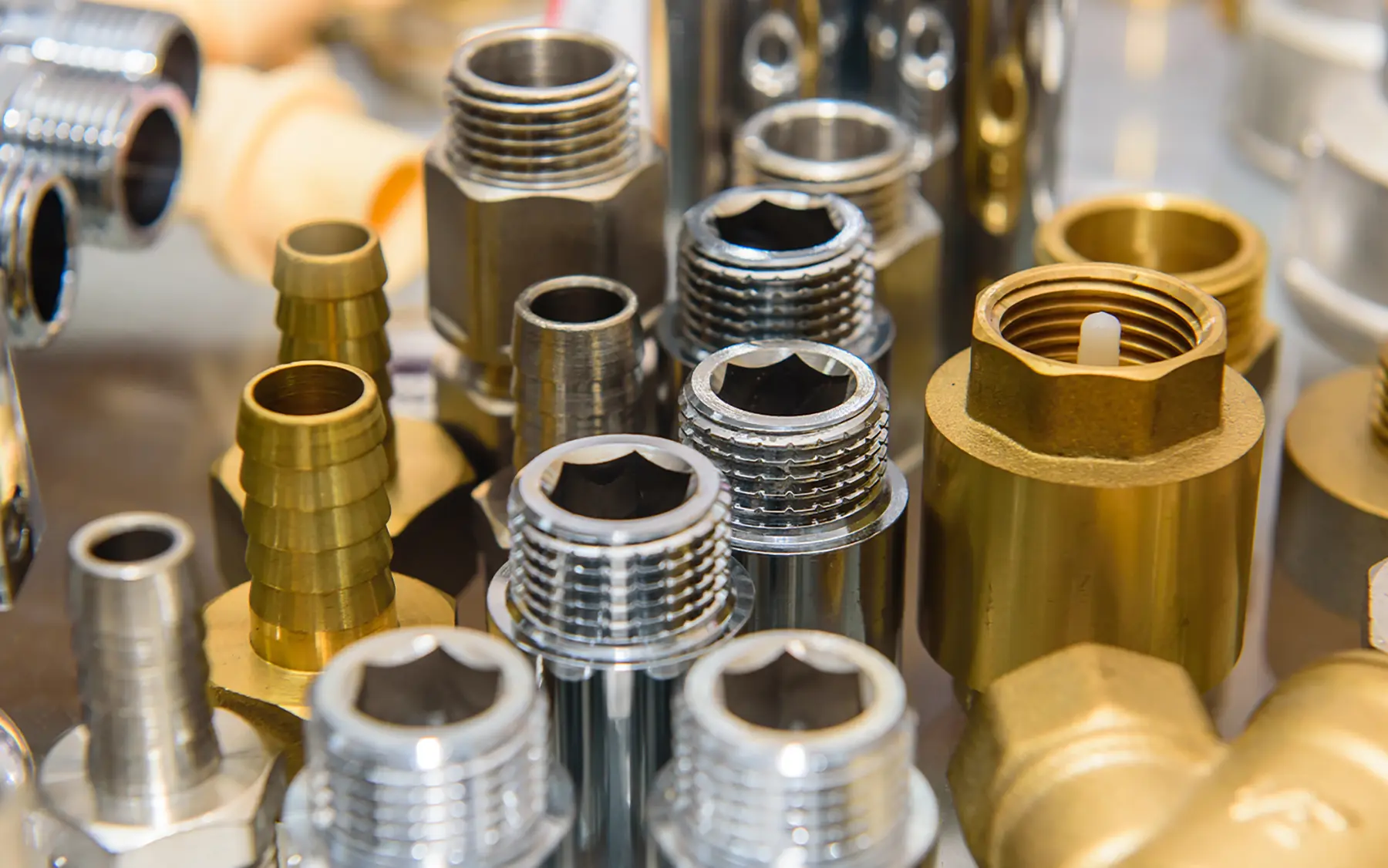

Зачем нужны фитинги
При монтаже водопровода и отопления сантехнику иногда нужно наращивать трубы до нужной длины и прокладывать их по определенной траектории, делая повороты и разветвления. К трубам нужно подключать краны, радиаторы отопления и другое оборудование. Для этих поворотов, подключений и разветвлений и применяют фитинги.
В зависимости от задачи фитинги могут быть разной формы и диаметра. А способ их соединения с трубой зависит от материала трубы.
Формы фитингов
Угол, который еще называют «отвод» или «колено», используют, когда трубу нужно повернуть на определенный угол, а согнуть ее для этого не получается. Такие фитинги выпускают в двух вариантах: 90° и 45°. Они могут быть с наружной резьбой, с внутренней, с наружной и внутренней и с переходом с одной на другую — такие фитинги называются переходным уголком. Угловые фитинги есть для всех типов труб.

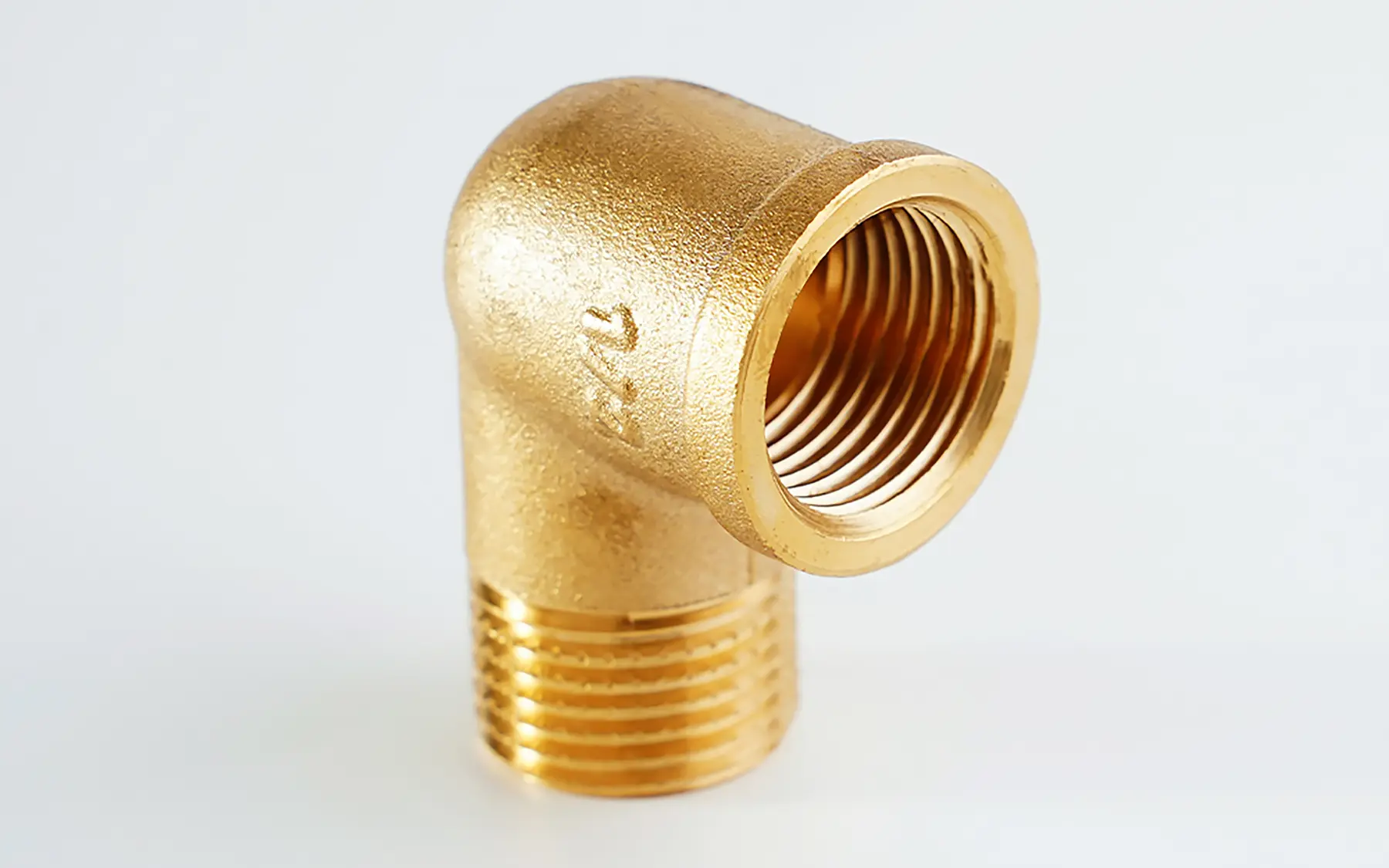

Угловой фитинг

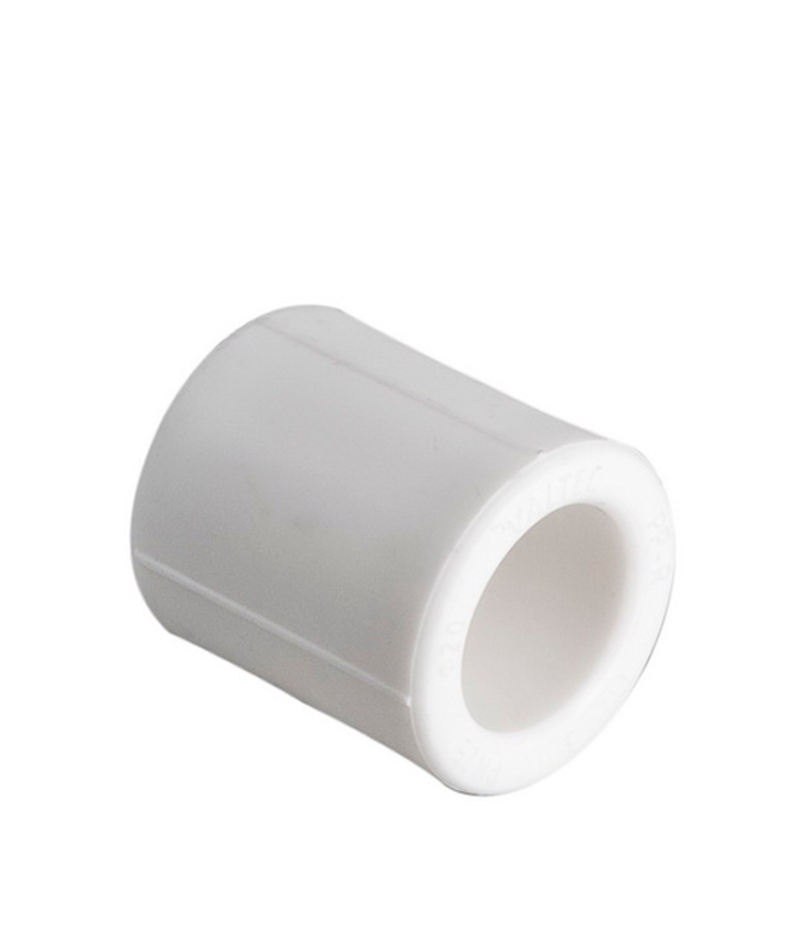

Для соединения двух отрезков трубы на прямом участке используют муфту. Она нужна, чтобы нарастить трубу или заменить на ней поврежденную часть: для этого испорченный фрагмент вырезают и заменяют новым, присоединяя его с помощью муфты. Муфты бывают под все типы труб.

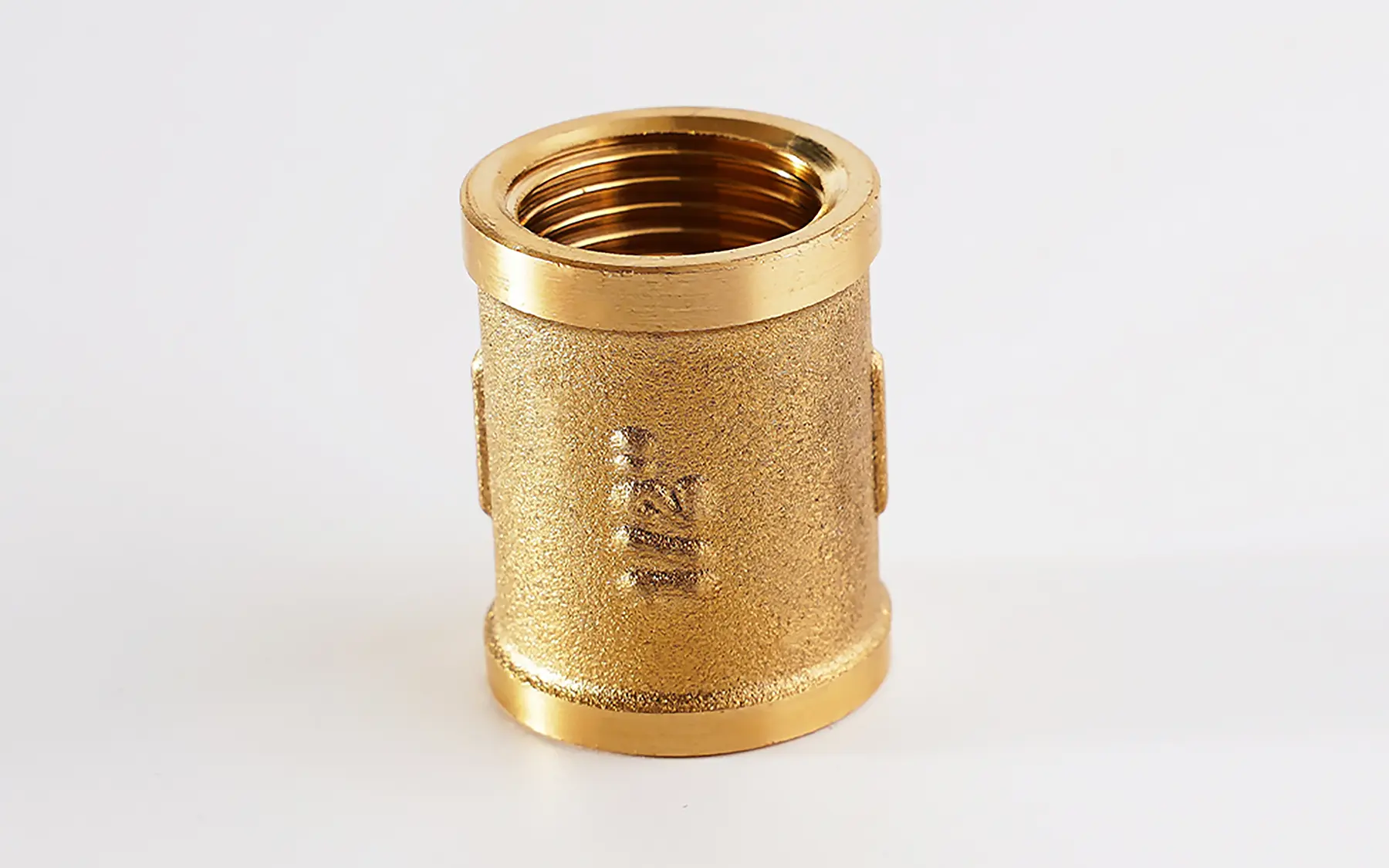

Муфта
Муфта «американка», или быстроразъемное соединение, — фитинг, который можно разъединить на две части, отвинтив гайку посередине. «Американкой» подключают приборы, которые невозможно соединить, не поворачивая деталь, например, состыковать трубы стояка водоснабжения, которые не поворачиваются по своей оси, или радиатор с полотенцесушителями. Кроме этого, быстроразъемные соединения ставят на узлах, которые когда-нибудь нужно будет демонтировать для обслуживания или поменять — на запорные краны, счетчики, редуктор и фильтры.

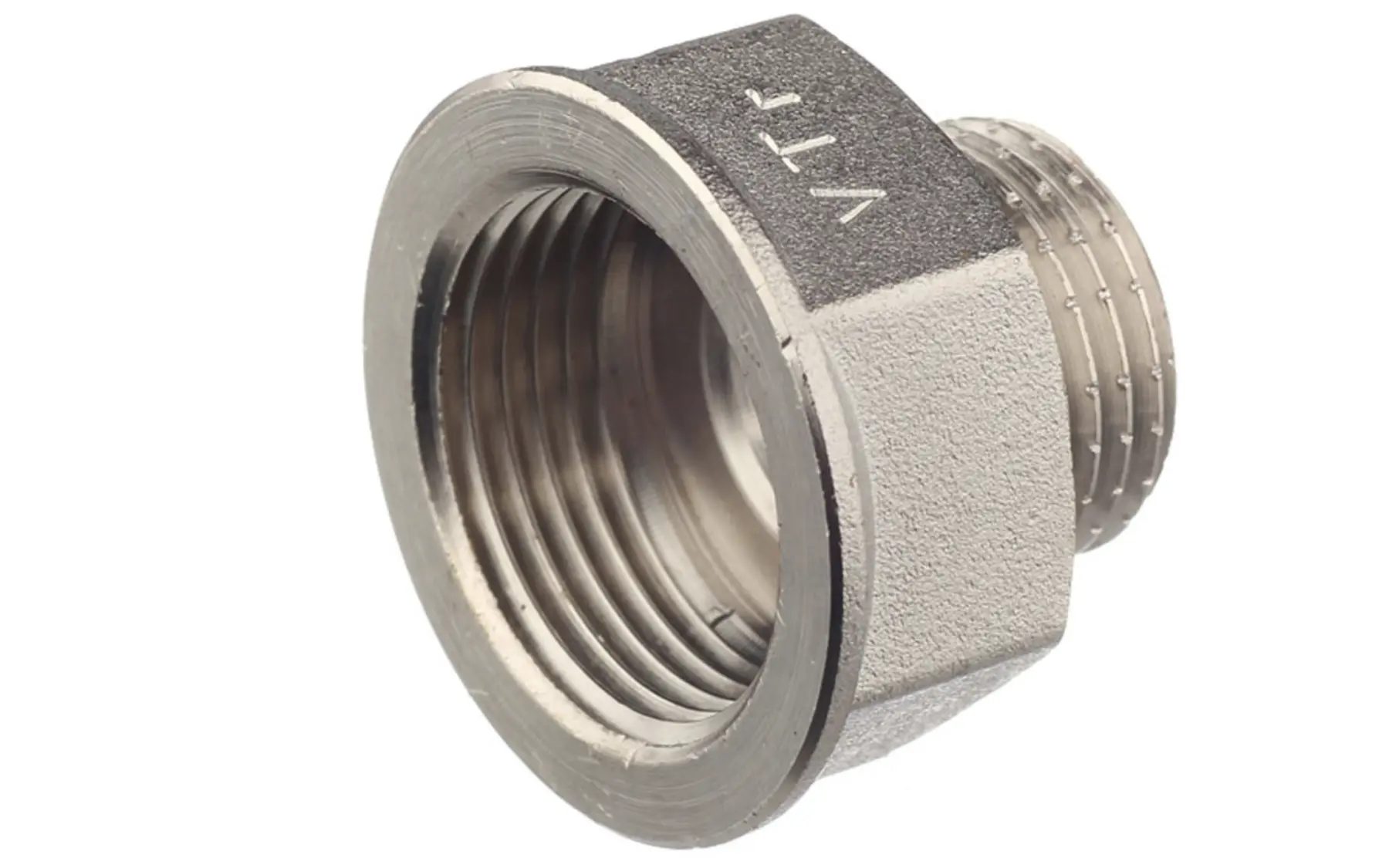

При помощи переходных муфт соединяют трубы разного диаметра. Способ соединения не так важен: переходником называют и фитинг, предназначенный для сварки, и фитинг с резьбой.
Переходная муфта
Штуцер — это фитинг-переходник, с помощью которого к трубе присоединяют шланг. С одной стороны у этого фитинга резьба — она нужна для подключения к трубе. С другой стороны — выступающая металлическая часть, на которую надевают шланг. Строго говоря, штуцер — это только выступающая часть. Но так сложилось, что этим словом называют фитинг в целом. Наружный диаметр штуцера и внутренний диаметр шланга должны совпадать.

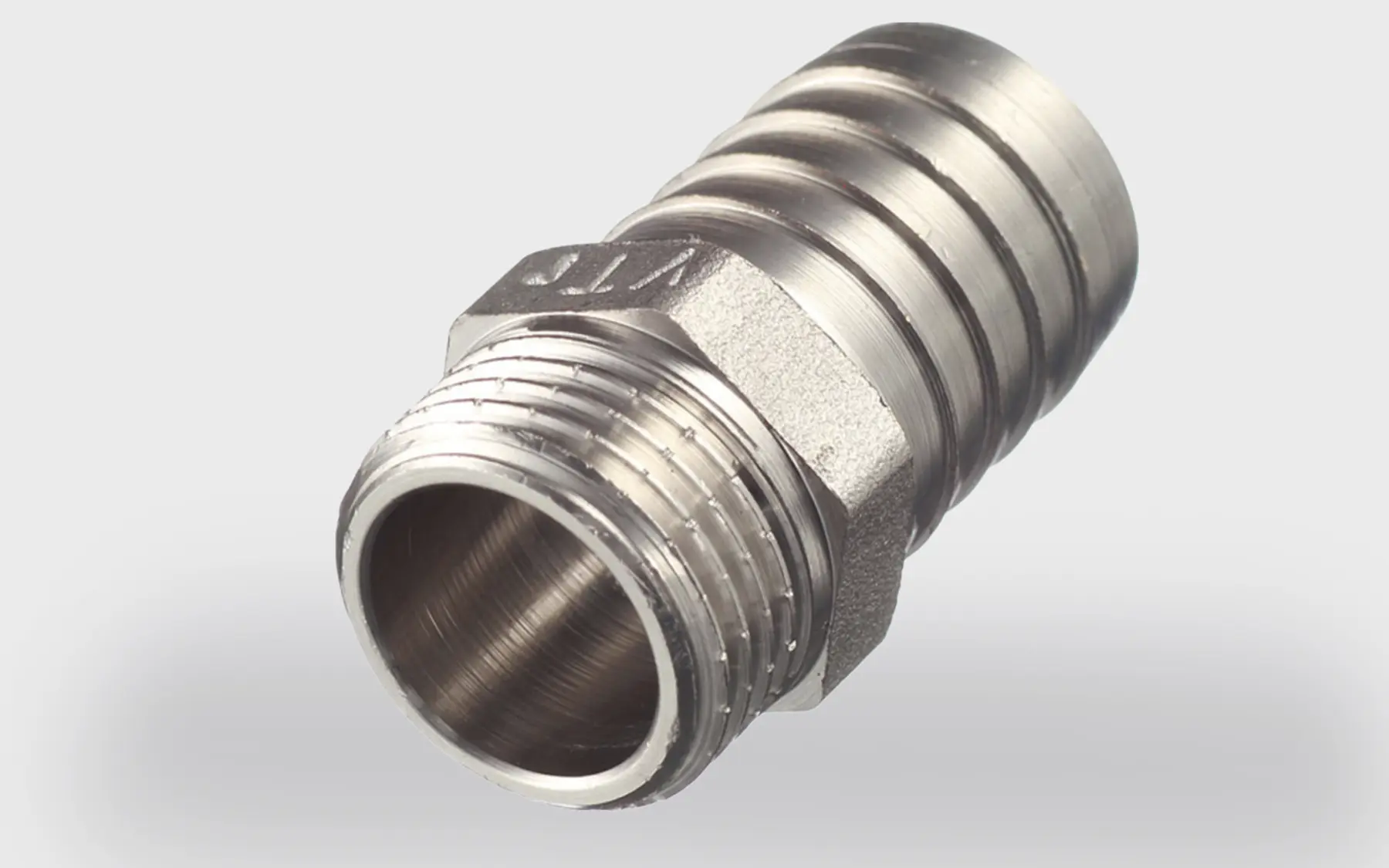

Штуцер

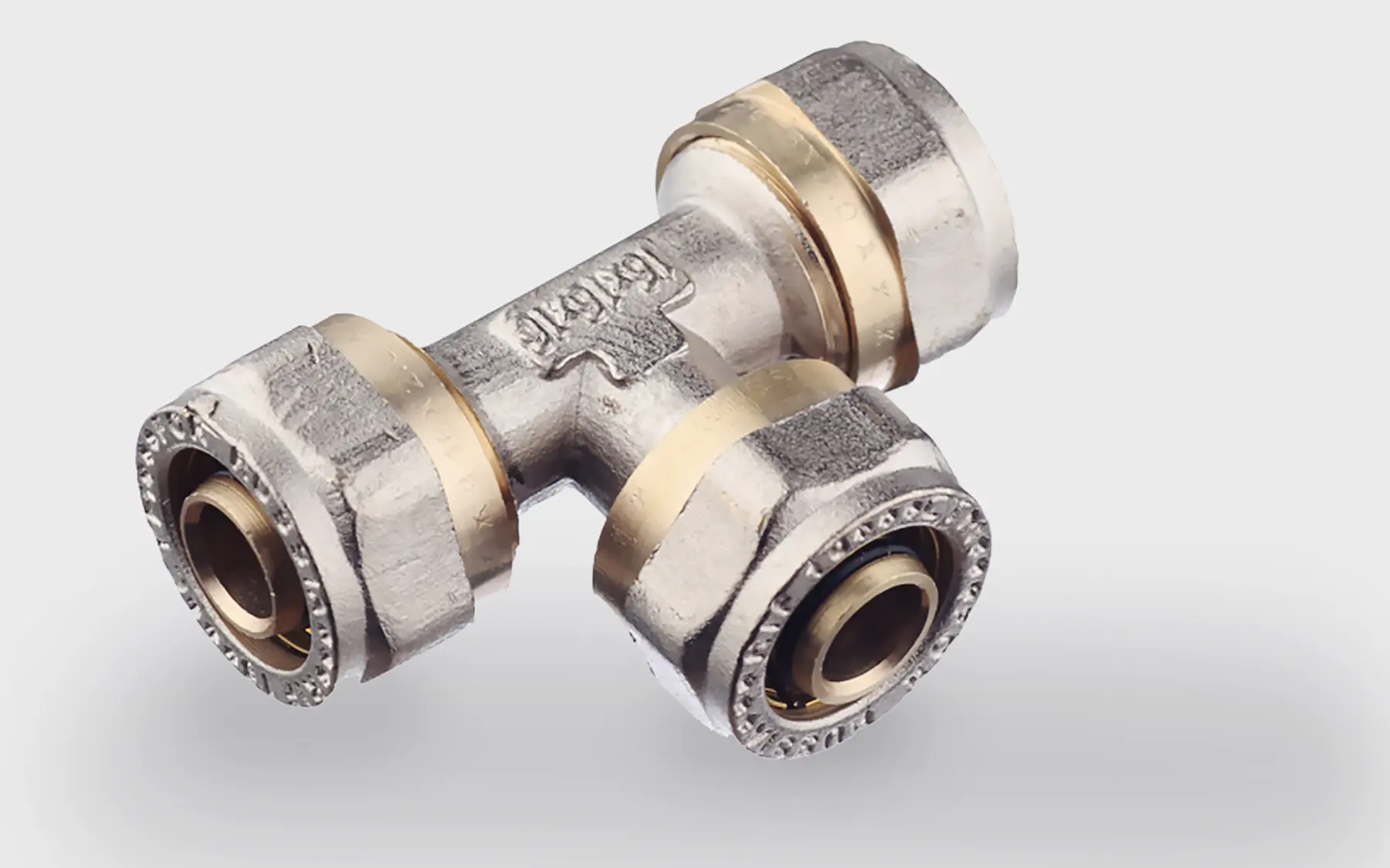

Тройник и крестовина — это разветвители, которые ставят в месте пересечения трех или четырех труб. Часто тройники играют роль переходников: одно из трех ответвлений на фитинге сделано под трубу большего или меньшего диаметра.
Тройник

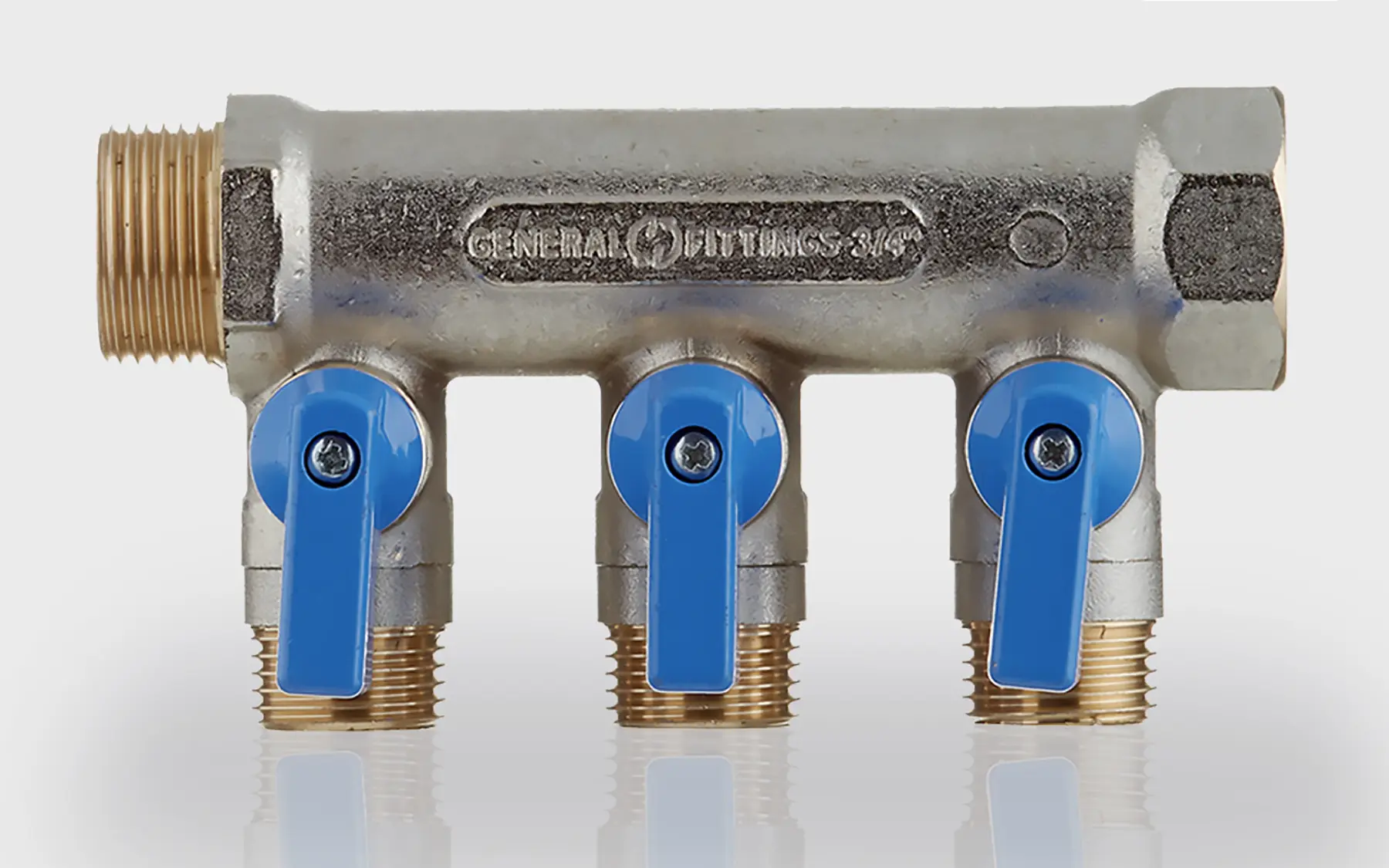

Коллектор используют для распределения входящего потока воды по нескольким направлениям. Из-за внешнего сходства такие устройства еще называют гребенками.
Коллектор

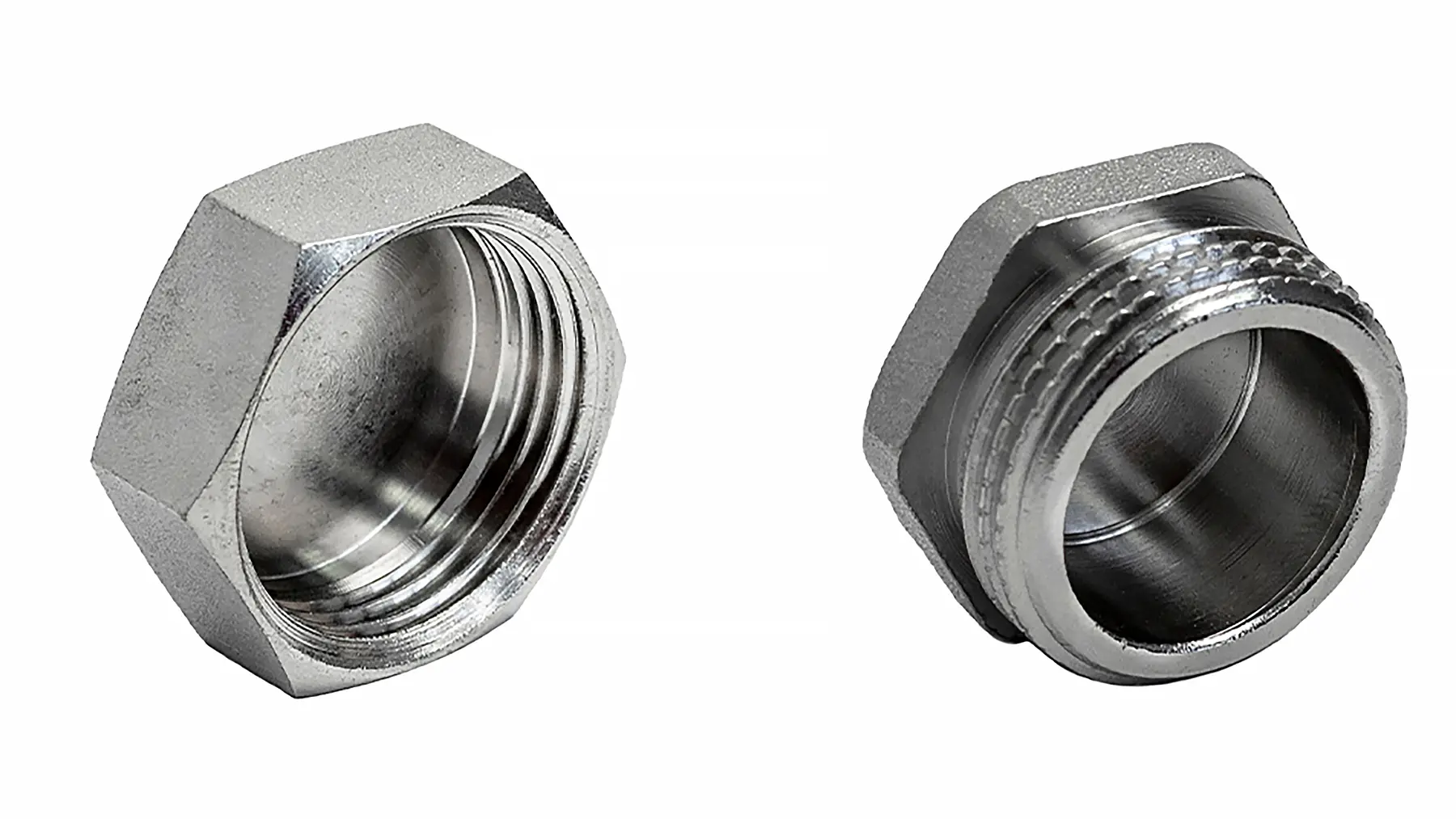

При помощи заглушки закрывают конец трубы. Обычно такие фитинги используют, когда водопровод уже собрали, сантехнику еще не подключили, а систему надо опрессовать. Заглушки бывают двух видов: с резьбой (их закручивают в резьбовые соединения на конце трубы: например, в водорозетки) и гладкие (эти заглушки приваривают к полипропиленовой трубе).
Заглушки
Типы крепления фитингов

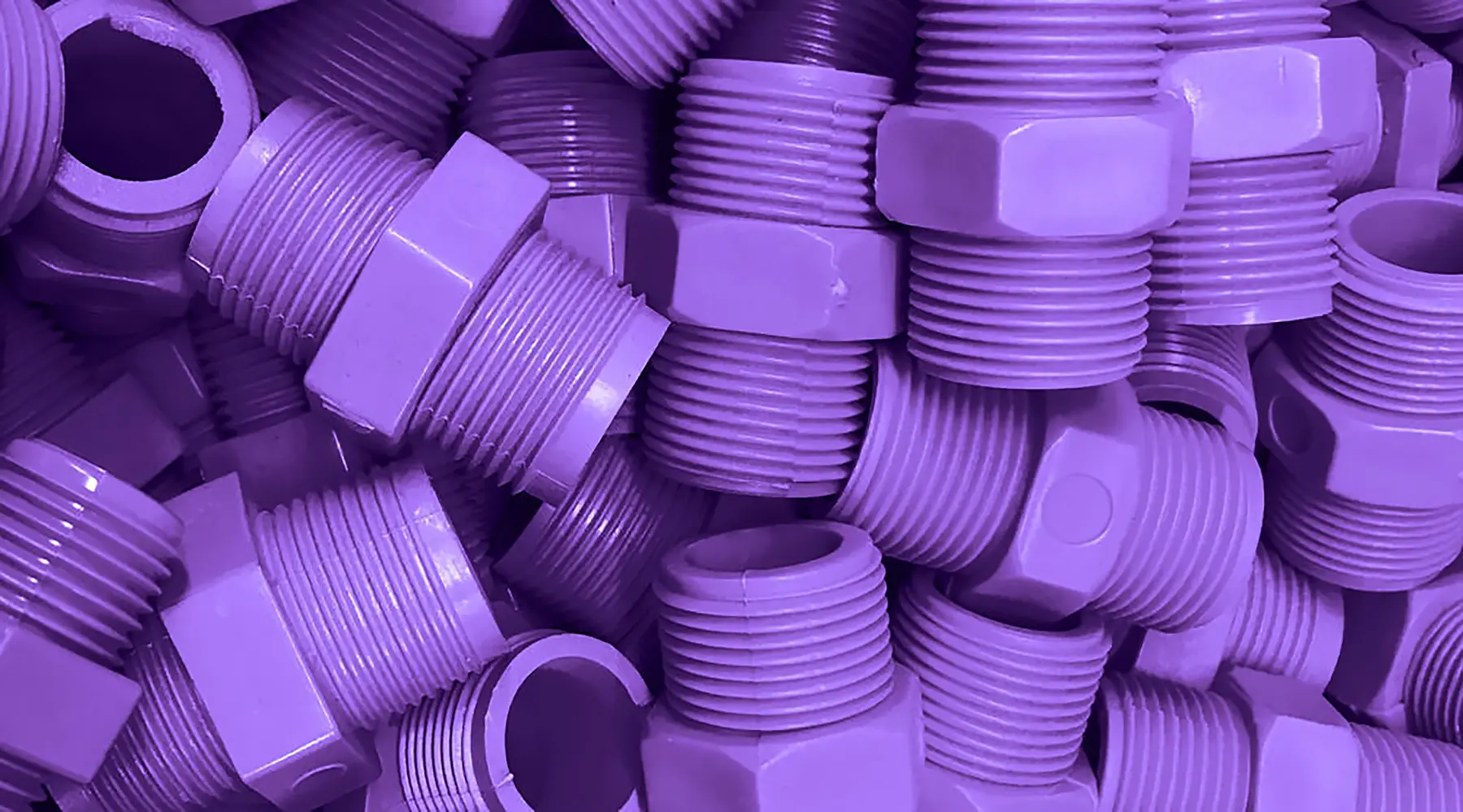

Резьбовые фитинги — это самый старый и наиболее известный способ соединения труб. Специальный инструмент не нужен, такие фитинги можно закрутить разводным ключом. Но резьба таких фитингов негерметична. Она специально сделана такой, чтобы туда влез уплотнитель. Чтобы стыки не текли после сборки, используйте уплотнители: лен, нить, ленту ФУМ или анаэробный клей-герметик.

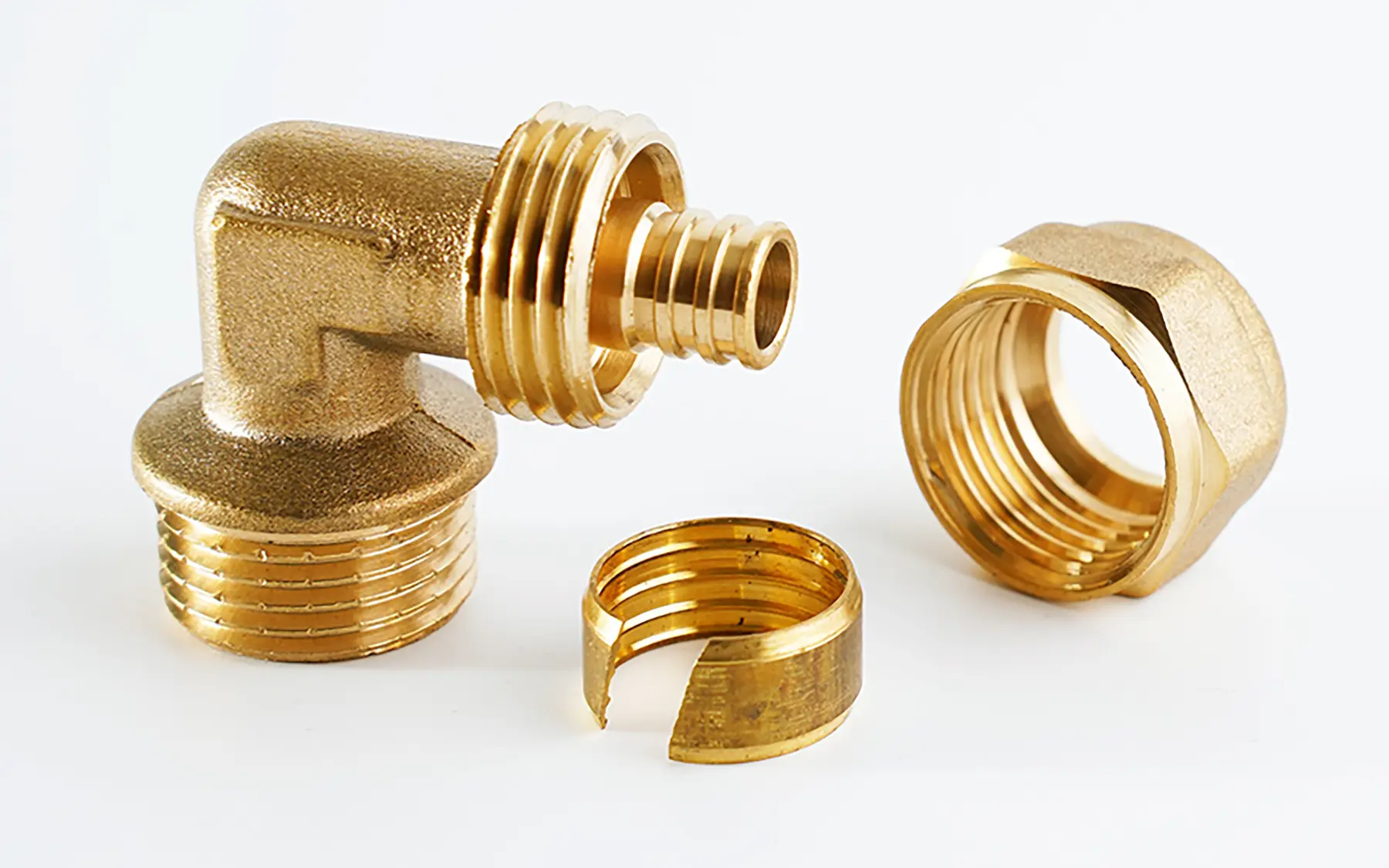

Обжимные, они же компрессионные, фитинги состоят из трех ключевых элементов: металлического наконечника (штуцера), обжимного кольца и накидной гайки. Штуцер вставляют внутрь трубы, а сверху надевают кольцо и затягивают гайку. Этот тип крепления используют для металлополимерных систем. Для меди конструкция такая же, но без штуцера. Такое соединение можно разобрать и собрать заново. Обжимные фитинги используют в том числе и для ПНД-труб, но для них это отдельный тип обжимных фитингов.
Обжимной фитинг

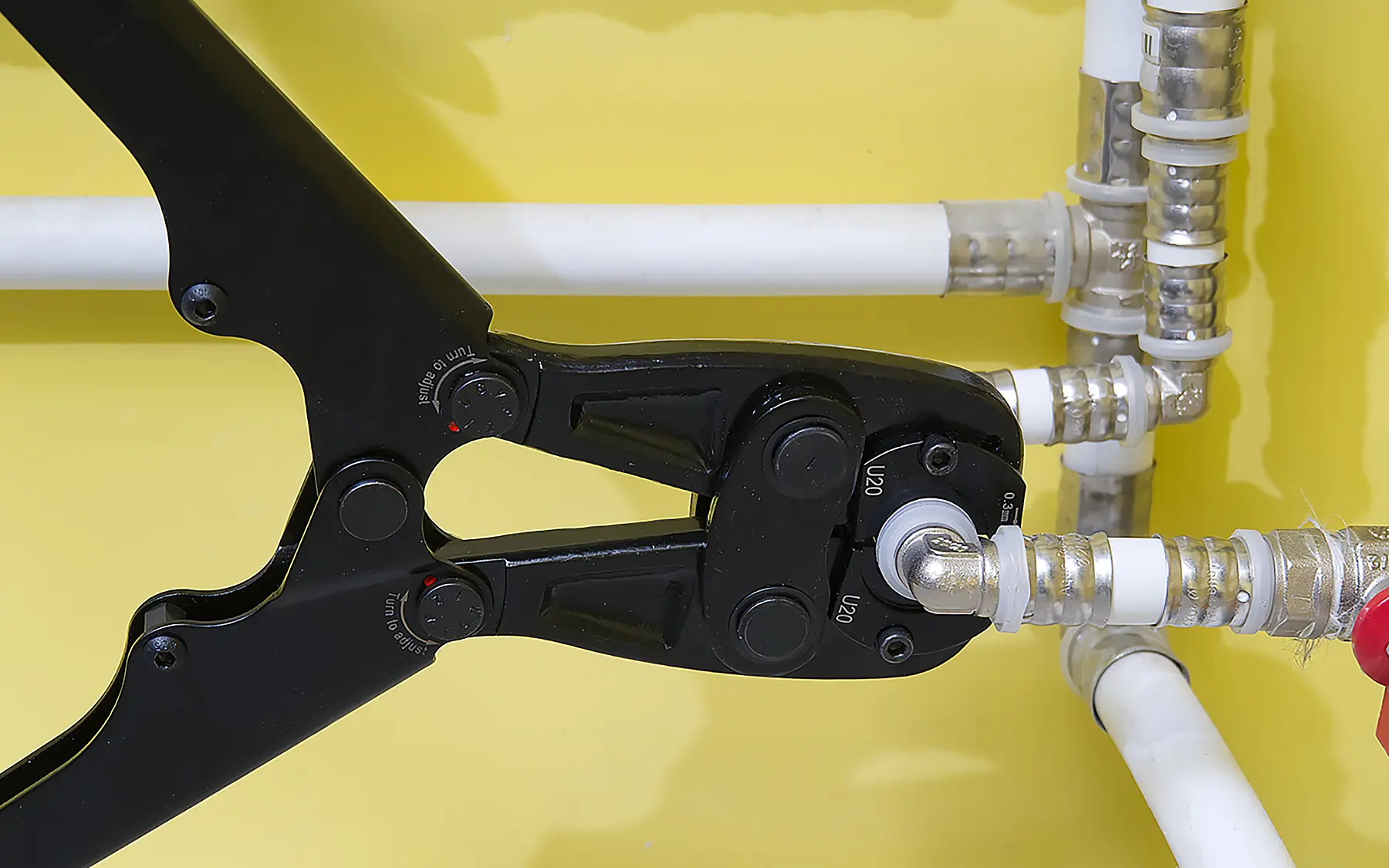

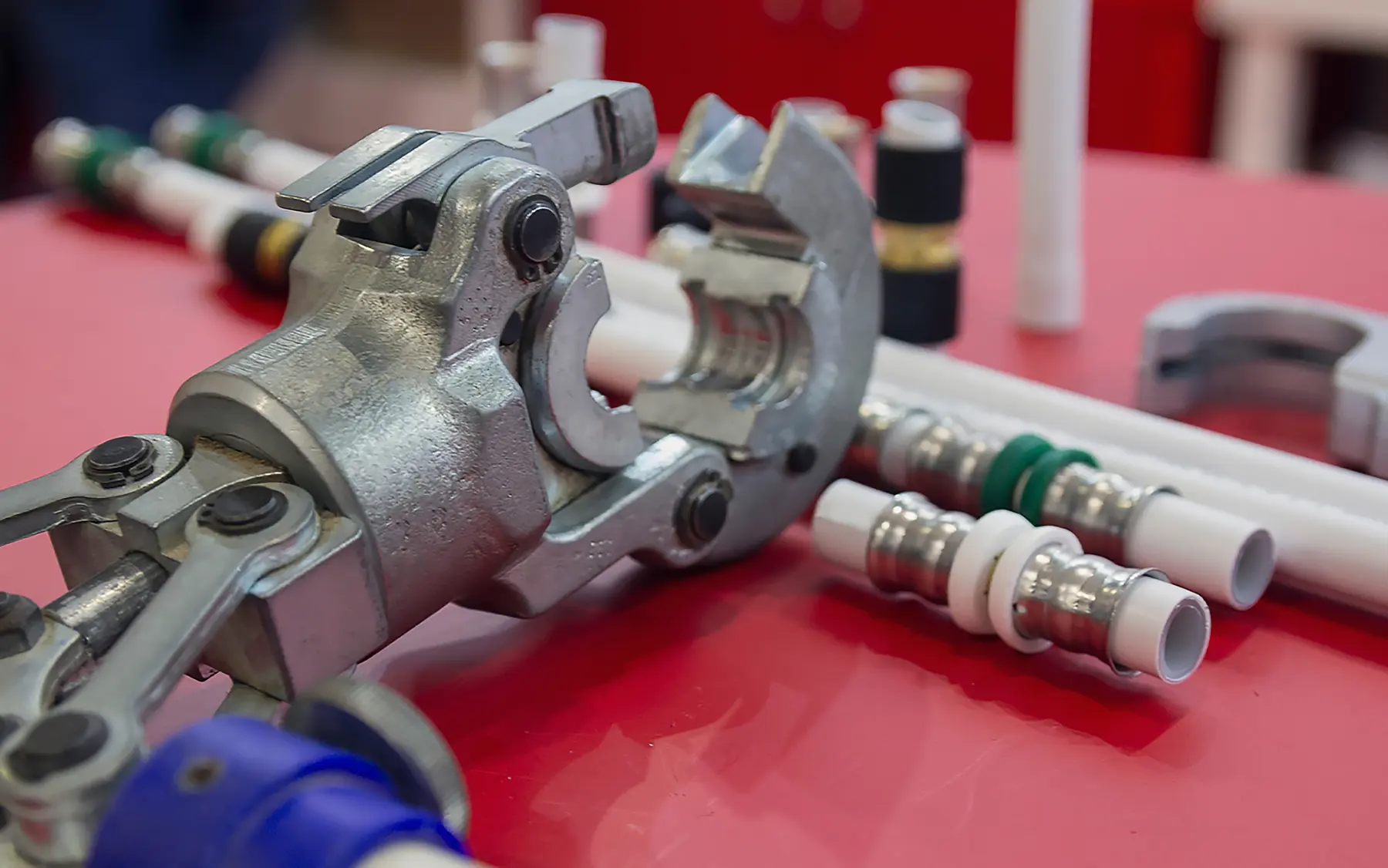

Пресс-фитинги монтируют на трубе с помощью специальных клещей или прессов: ручных, электрических или гидравлических. Это дорогой инструмент, но его можно взять в аренду. Соединение на пресс-фитингах невозможно разобрать, его делают раз и навсегда, зато оно надежнее, чем обжим, и чище, чем пайка (если это медь). Если металлополимерная система собрана на пресс-фитингах, то такие соединения можно прятать в полы, стены, потолки и ниши. Разборные же соединения типа обжимных фитингов так прятать нельзя.
Пуш-фитинги используют для быстрого монтажа трубопровода. Нужно выполнить всего три действия: ровно отрезать трубу, выровнять срез трубы калибратором, одновременно снимая фаску, и вставить трубу в фитинг до щелчка.

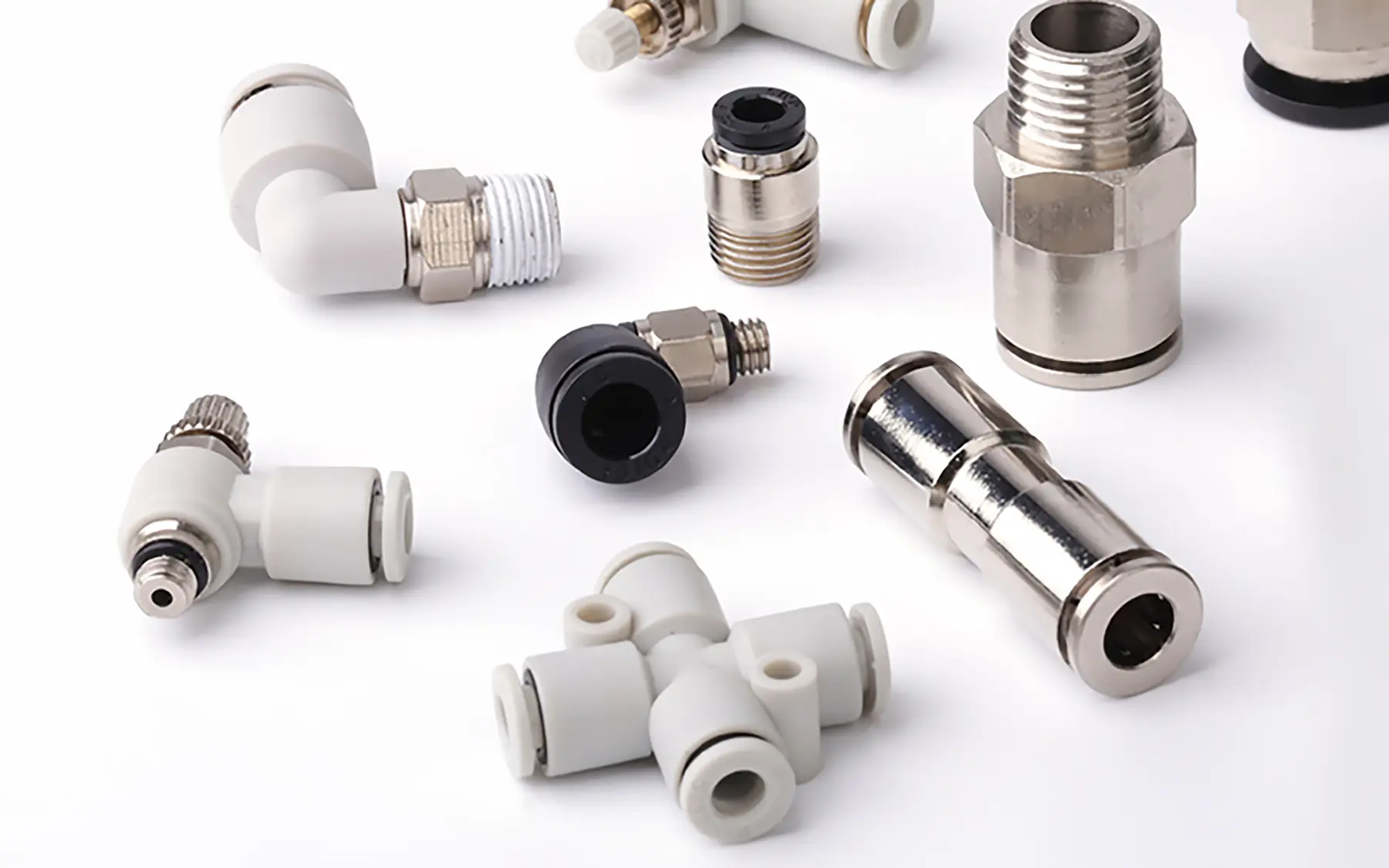

Пуш-фитинги
Выбираем фитинги для разных труб
Для отопления и водоснабжения в частных домах и квартирах используют три типа труб: полимерные (они же пластиковые), металлопластиковые и металлические (из нержавеющей стали, меди или обычные стальные). Для каждого типа применяют свои фитинги, которые отличаются по материалу и способу крепления.
Почему протекает фитинг и как самостоятельно устранить течь
Узнайте большеФитинги для полипропиленовых труб

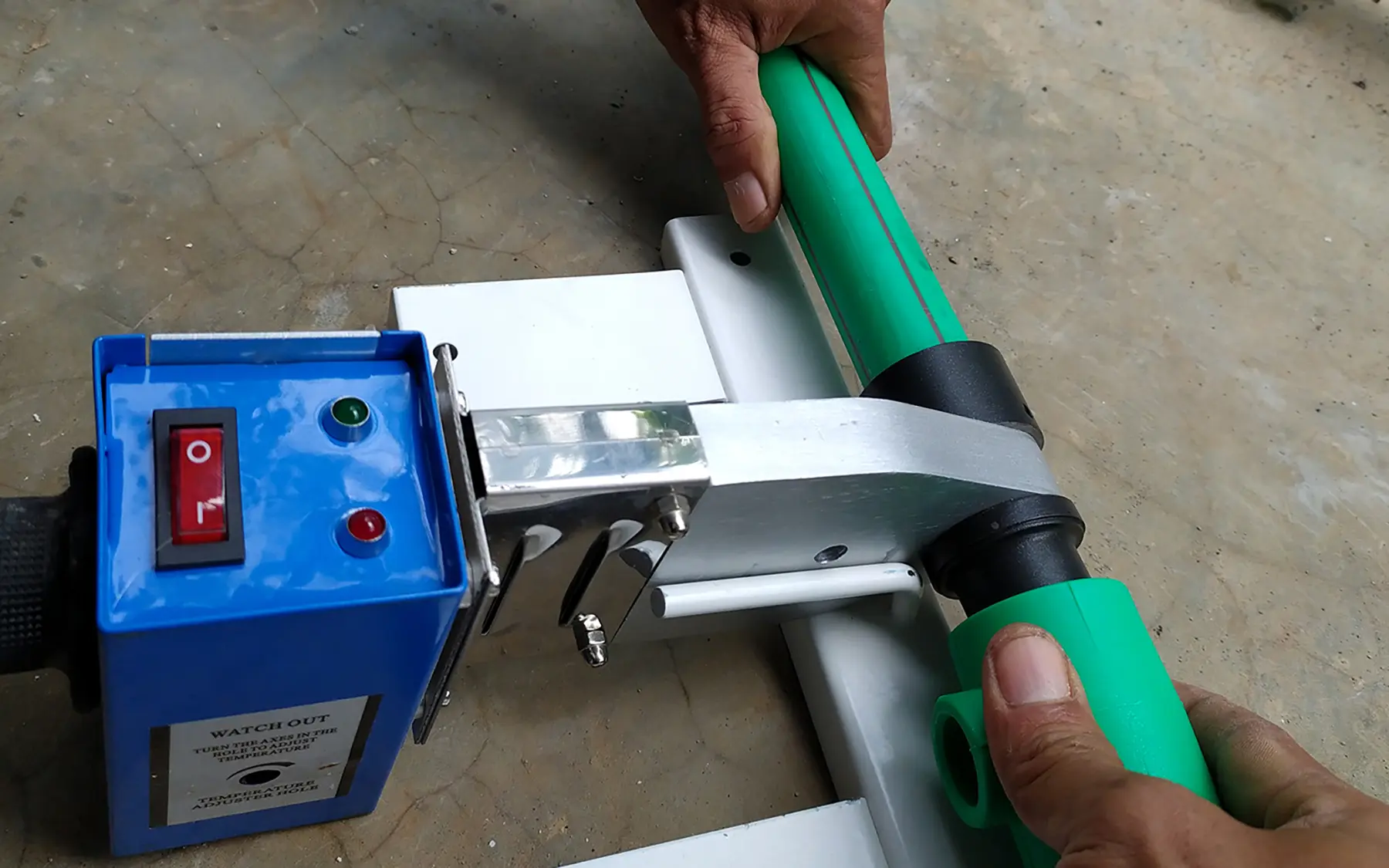

С полипропиленовыми трубами фитинги соединяют сваркой: пластик слегка расплавляют специальным сварочным аппаратом и затем стыкуют разогретые до 260 °С детали.
Для соединения полипропиленовых и металлических труб и для подключения к полипропиленовым трубам смесителей и коллекторов используют комбинированные фитинги. С одной стороны у них сварное соединение, с другой — внутренняя или внешняя резьба.
Как сварить полипропиленовый фитинг
Узнайте большеИнструменты и фитинги для полипропиленовых труб недороги, и кажется, что монтаж такой системы будет дешевым. Но такие трубы невозможно согнуть, для каждого угла и поворота нужен отдельный фитинг, так что общие расходы получаются немаленькими. К тому же сварка отнимает много времени — это тоже увеличивает стоимость монтажа.
Фитинги для ПНД-труб

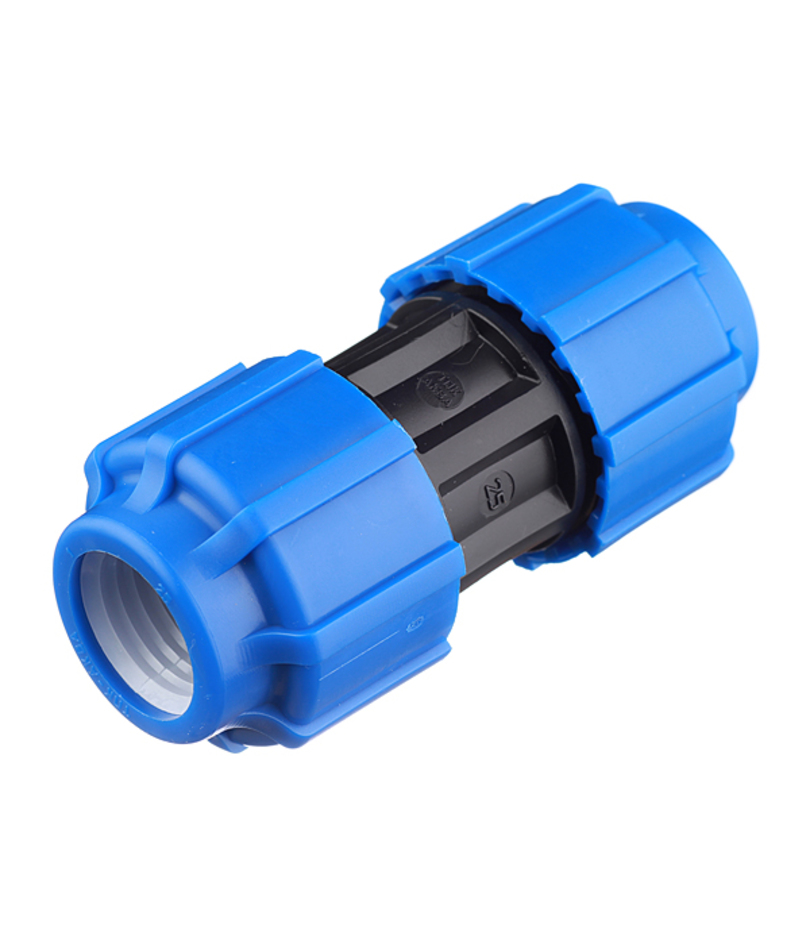

Трубы из полиэтилена низкого давления (ПНД) используют, чтобы подвести воду от скважины, колодца, реки или озера к частному дому. Основной тип фитингов для ПНД-труб — компрессионные (обжимные) соединения. Есть полностью пластиковые ПНД-фитинги и полностью металлические — из латуни. Пластиковые сделаны из полипропилена — их можно собрать на трубе без ключей, просто руками. У латунных фитингов для ПНД должна быть внутренняя втулка для трубы, а для их стягивания нужен специальный инструмент.
Фитинги для труб из сшитого полиэтилена
Сшитый полиэтилен — это гибкий материал, его можно плавно согнуть под нужным углом, поэтому фитинги нужны там, где трубу соединяют с другими типами труб, с коллектором теплого пола, с кранами или в местах, где должен быть угол строго 90°, например в углах комнат. Самый распространенный тип соединения для сшитого полиэтилена — пресс-фитинги с надвижной гильзой (еще их называют «фитинги с аксиальной запрессовкой»).
Подбирайте фитинги для сшитого полиэтилена не только под диаметр трубы, но и под толщину ее стенок, иначе сделать надежное соединение будет невозможно. Эти параметры указаны в маркировке на самих трубах и фитингах: два числа, первое из которых — диаметр трубы в миллиметрах, а второе — толщина стенки.
Фитинги для труб из металлопластика
С металлопластиковыми трубами используют три типа фитингов: обжимные, пуш-фитинги (нажимные) и пресс-фитинги. Обжимные фитинги — для наружной прокладки. Пресс-фитинги — для наружной и скрытой прокладки. Пресс-фитинги более распространены, их применяют давно и доверяют им, но для них нужны дорогие прессы, которые придется покупать или брать в аренду. Для пуш-фитингов сложных инструментов не требуется, но это относительно новый тип соединения, и не все мастера согласны их использовать.
Фитинги для гладких нержавеющих труб
В частных домах используют в основном тонкостенные трубы из нержавеющей стали. Их собирают на пресс-фитингах специальным прессом для труб из нержавейки.
Нержавейка дороже полимерных и металлопластиковых труб и сложнее в работе, ее применяют там, где технические условия не позволяют использовать полимеры: на участках отопления и водоснабжения с высокой температурой. Типичный пример — обвязка твердотопливного котла. Из такого котла иногда выходит теплоноситель с температурой более 90 °С. Полимерные трубы такую температуру долго не выдержат и через пару лет могут потечь.
Как устроить отопление загородного дома
Узнайте большеУ нержавеющих труб есть и другое преимущество — гладкий, блестящий металл смотрится гораздо эффектнее пластика, поэтому такие трубы ставят еще и там, где разводка отопления или водоснабжения будет на виду.
Трубы и провода наружу: как включить их в интерьер
Узнайте большеНе все трубы из нержавеющей стали можно использовать для питьевой воды. У каждого производителя своя система маркировки. Причем одна и та же марка стали у одних брендов сертифицирована для питьевой воды, а у других — нет. Когда собираете водопроводную систему из нержавейки, уточните у продавца или монтажника, можно ли этот тип трубы и фитинги использовать для питьевого водоснабжения (холодной и горячей воды).
Фитинги для гофрированных нержавеющих труб
Для гофрированных труб используют обжимные фитинги на гайках. Такие трубы ставят там, где невозможно использовать обычные трубы из нержавейки: в помещении, где из-за тесноты не получается работать прессом для обжима или невозможно так изогнуть полимерную трубу, а применение большого количества фитингов невыгодно.
Фитинги для стальных труб
Трубы из нелегированной стали до сих пор используют в многоквартирных домах, в основном в общедомовых стояках. С ними приходится иметь дело, когда нужно отремонтировать старую водопроводную систему. Для стальных труб используют сварку и резьбовые фитинги. Есть и особый тип обжимных муфт — компрессионные фитинги. Их применяют, когда невозможно сварить трубу или сделать резьбовое соединение из-за коррозии на трубе. Такие фитинги ставят и тогда, когда к трубе сложно подобраться с другим инструментом, кроме разводного ключа.
Фитинги для медных труб

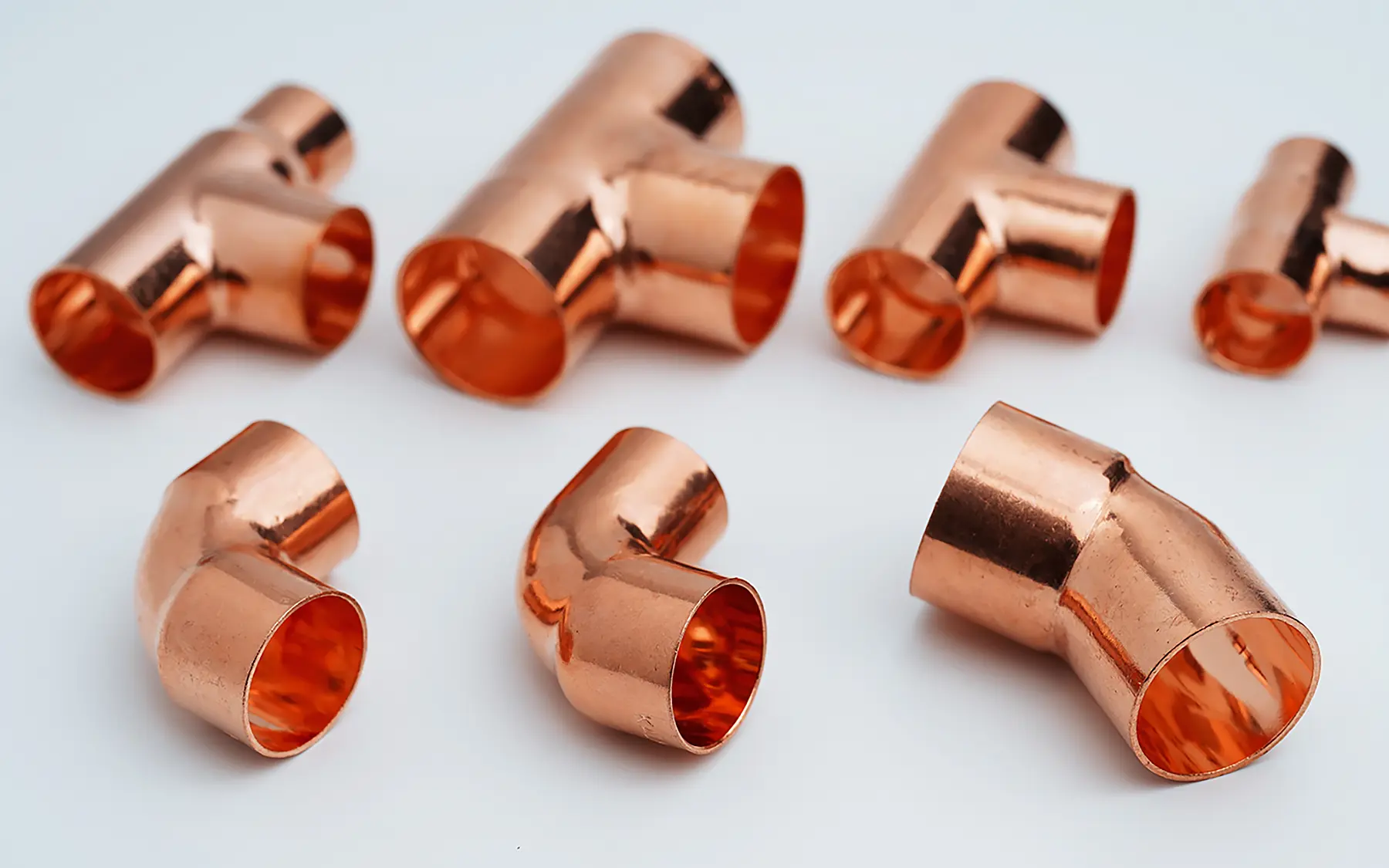

Для соединения медных труб используют прессовые, обжимные/компрессионные фитинги или фитинги под пайку. Для сборки такой системы с фитингами для пайки понадобятся зачистная губка, флюс с кисточкой, припой и газовая горелка. Пайка меди — самое недорогое соединение.
Медные фитинги
Медные трубы используют в основном в системах отопления, да и то нечасто: они дорогие и очень чувствительные к качеству водопроводной воды.

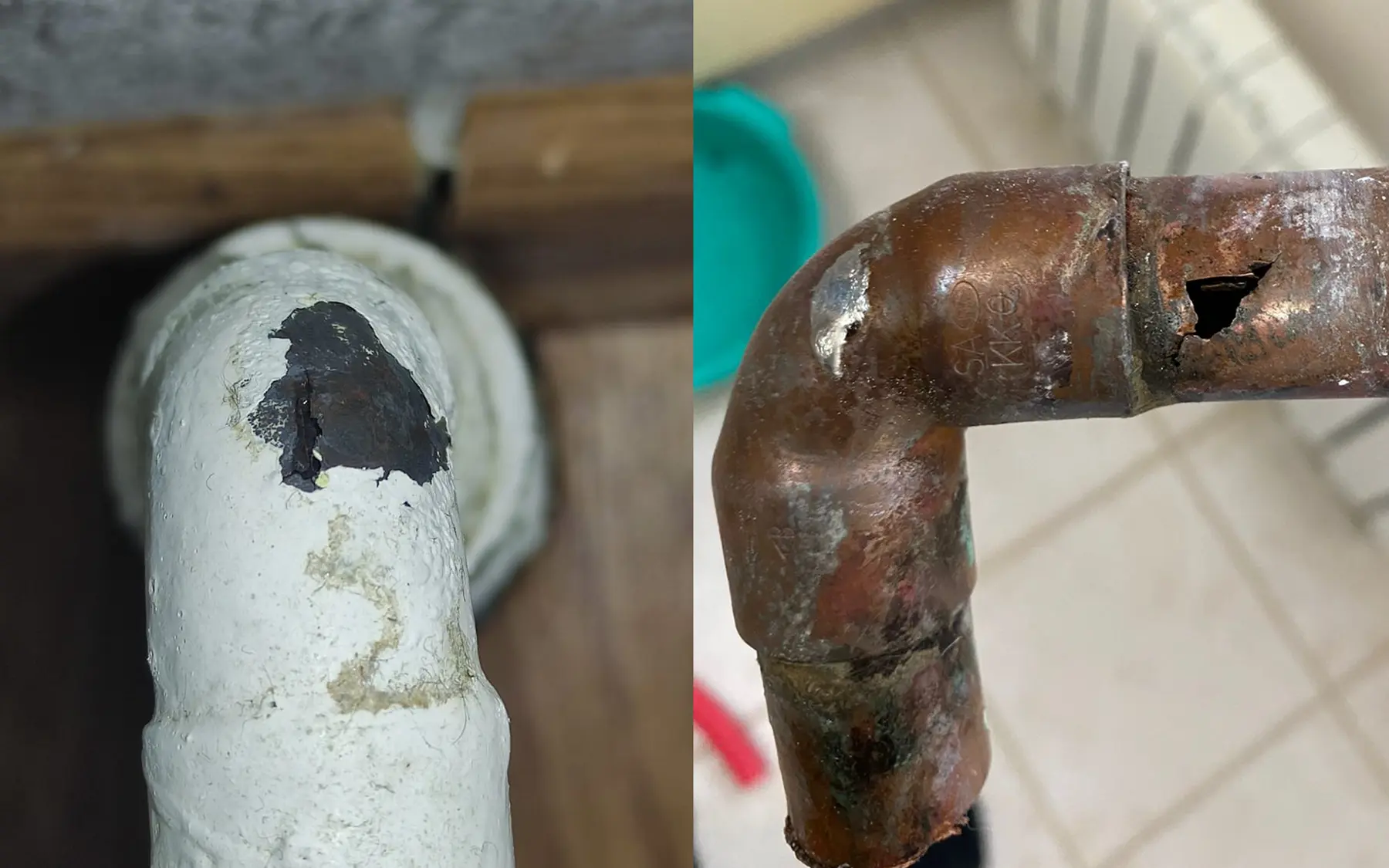

В многоквартирном доме ни в коем случае не врезайте медные трубы напрямую в общедомовые стальные стояки. Внутреннюю разводку в квартире можно сделать из меди, это будет красиво, но не очень долговечно — из-за качества воды. Но в этом случае установите между медью и сталью переходники из бронзы. Без такого переходника сталь разрушится за 5–10 лет.
Выбираем фитинги по цене и качеству
Без фитингов невозможно собрать системы отопления и водоснабжения. Но при проектировании этих систем в первую очередь выбирают не фитинги, а тип трубы. Иногда этот выбор однозначен: если в отоплении предполагается использовать теплоноситель с высокими температурой и давлением (больше 75 °С и 3 бар), то подходит только сталь разных типов или медь. Соответственно, и фитинги нужно покупать именно для нелегированной стали, для нержавеющей стали или меди.
Однако чаще выбор не так очевиден и для системы одинаково хорошо подходят несколько видов труб: и металлопластик, и полипропилен, и сшитый полиэтилен. В таком случае посчитайте время и стоимость работы. Полипропиленовые фитинги — самые дешевые, но их нужно так много, что вы потратите на монтаж гораздо больше времени, чем на такой же участок из металлопластика. Но для металлопластика нужны более дорогие инструменты, и если нет возможности взять их напрокат, то и сэкономить не получится.
Фитинги по возможности берите того же производителя, что и трубы: так сложнее ошибиться с выбором, система получится надежнее.
А вам какие фитинги кажутся более практичными: сварные из полипропилена или пресс-фитинги для быстрого монтажа металлопластика?
