Дачи чаще всего используют для сезонного проживания. Тем не менее владельцы стремятся обеспечить хотя бы минимальный уровень комфорта — провести свет. Электроснабжение можно организовать самостоятельно — это несложно, если у вас есть опыт монтажа и все необходимые инструменты. Расскажем, какой должна быть безопасная электропроводка на даче и как ее можно сделать своими руками.

Варианты прокладки кабеля на даче

Провести электричество можно двумя способами — скрыто в стенах или открыто по поверхности. Скрытую, как правило, используют в домах и квартирах, где живут постоянно. Ее монтируют на этапе строительства и черновой отделки и прокладывают в штробах, внутри подвесных потолков, в каркасных стенах, стяжке и внутри перекрытий. Мы уже рассказывали о том, как провести скрытую проводку:

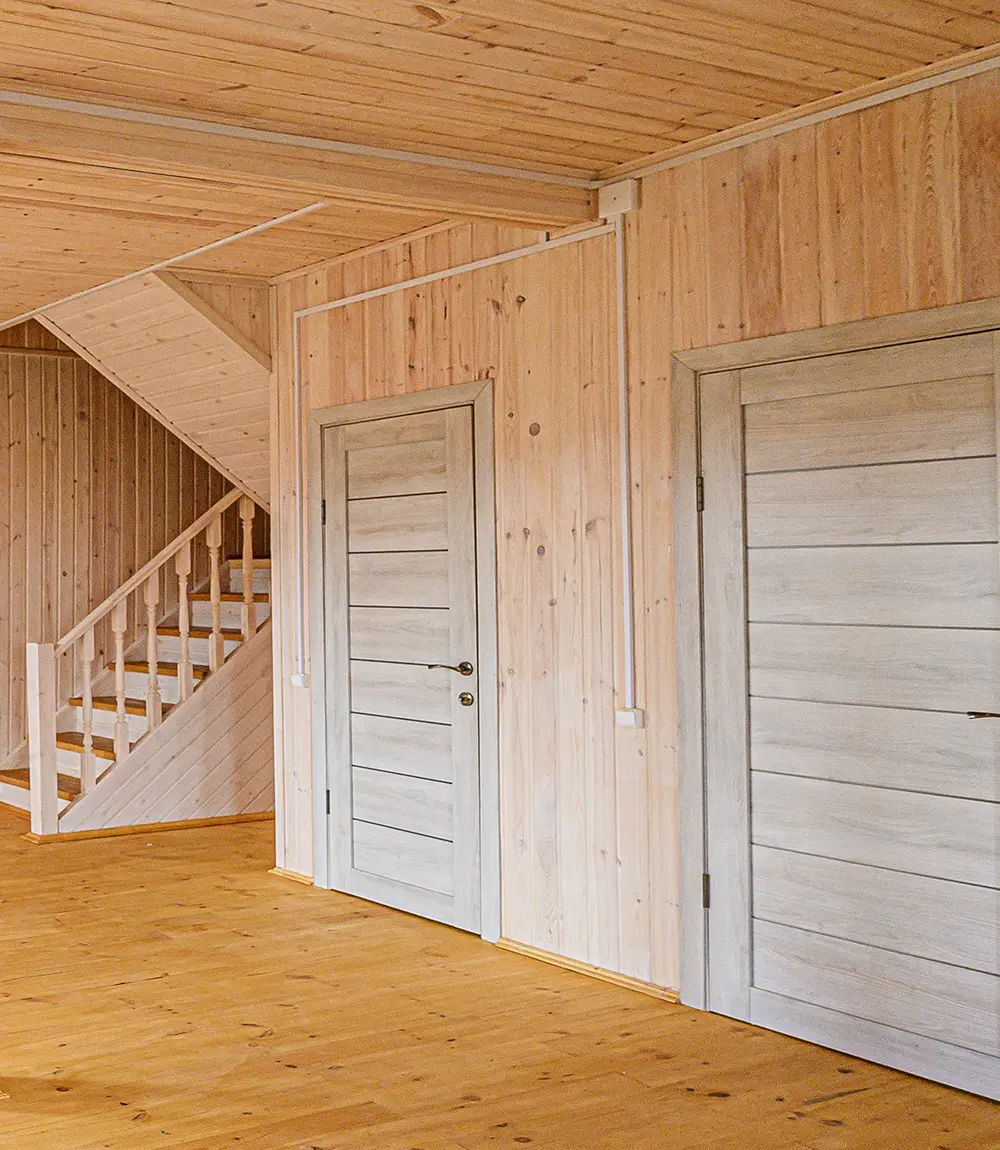

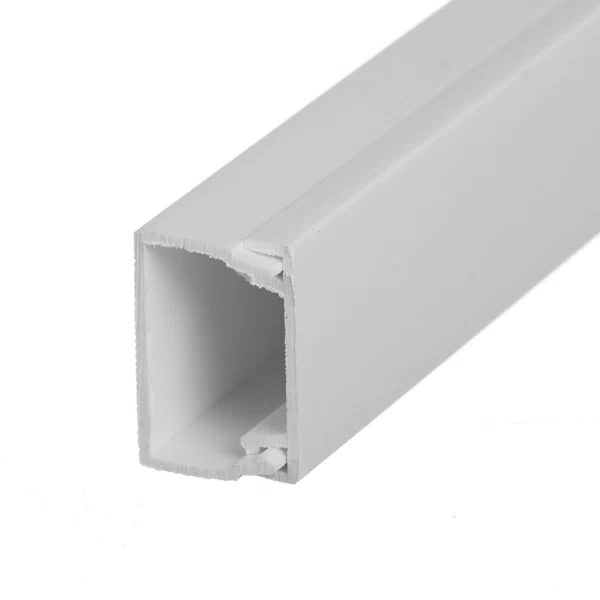

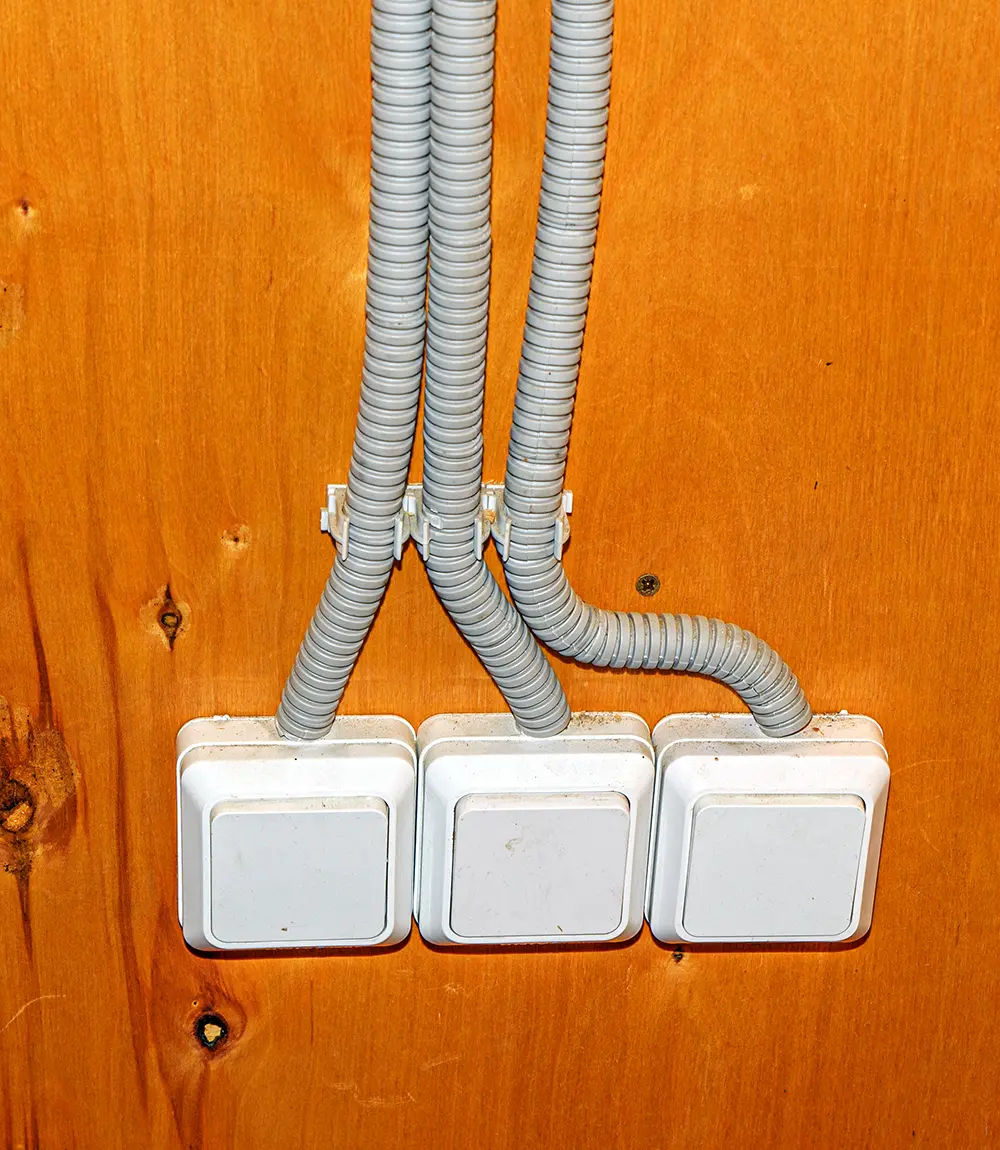

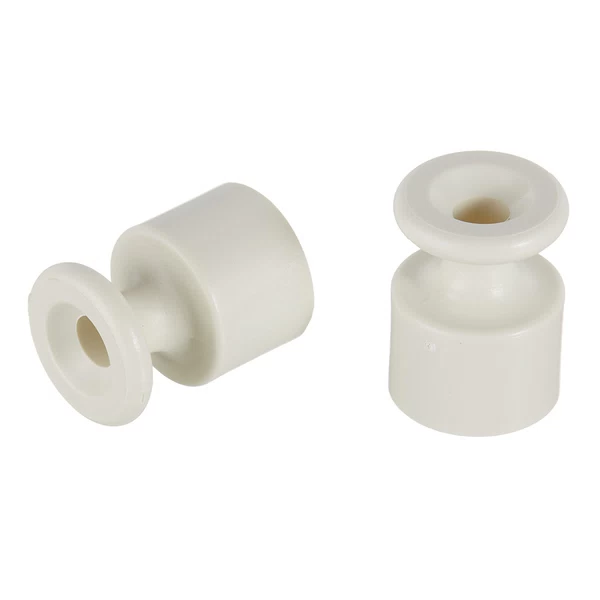

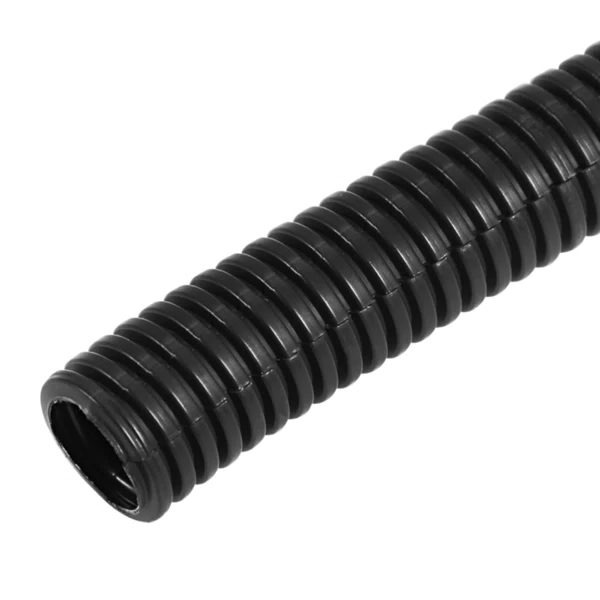

Открытую проводку монтировать проще и быстрее. Ее прокладывают в кабель-каналах (пластиковых коробах), пластиковых трубах (гладких или гофрированных) или на изоляторах, которые крепят к стенам. Конкретный вариант выбирают в зависимости от особенностей стен и предпочтений владельца дачи.

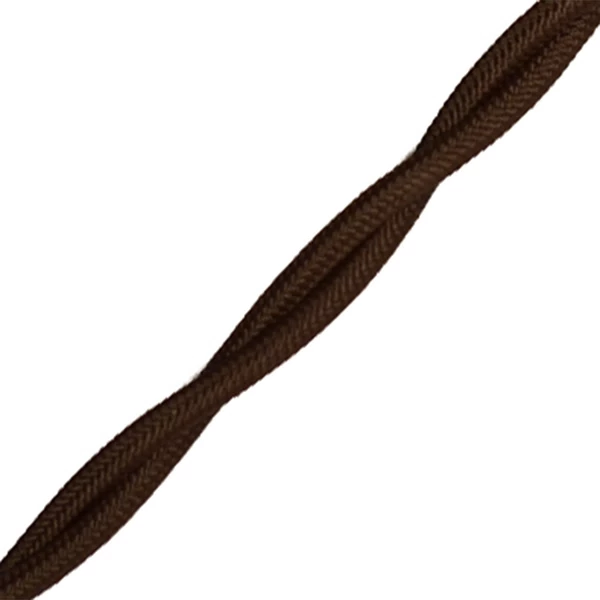

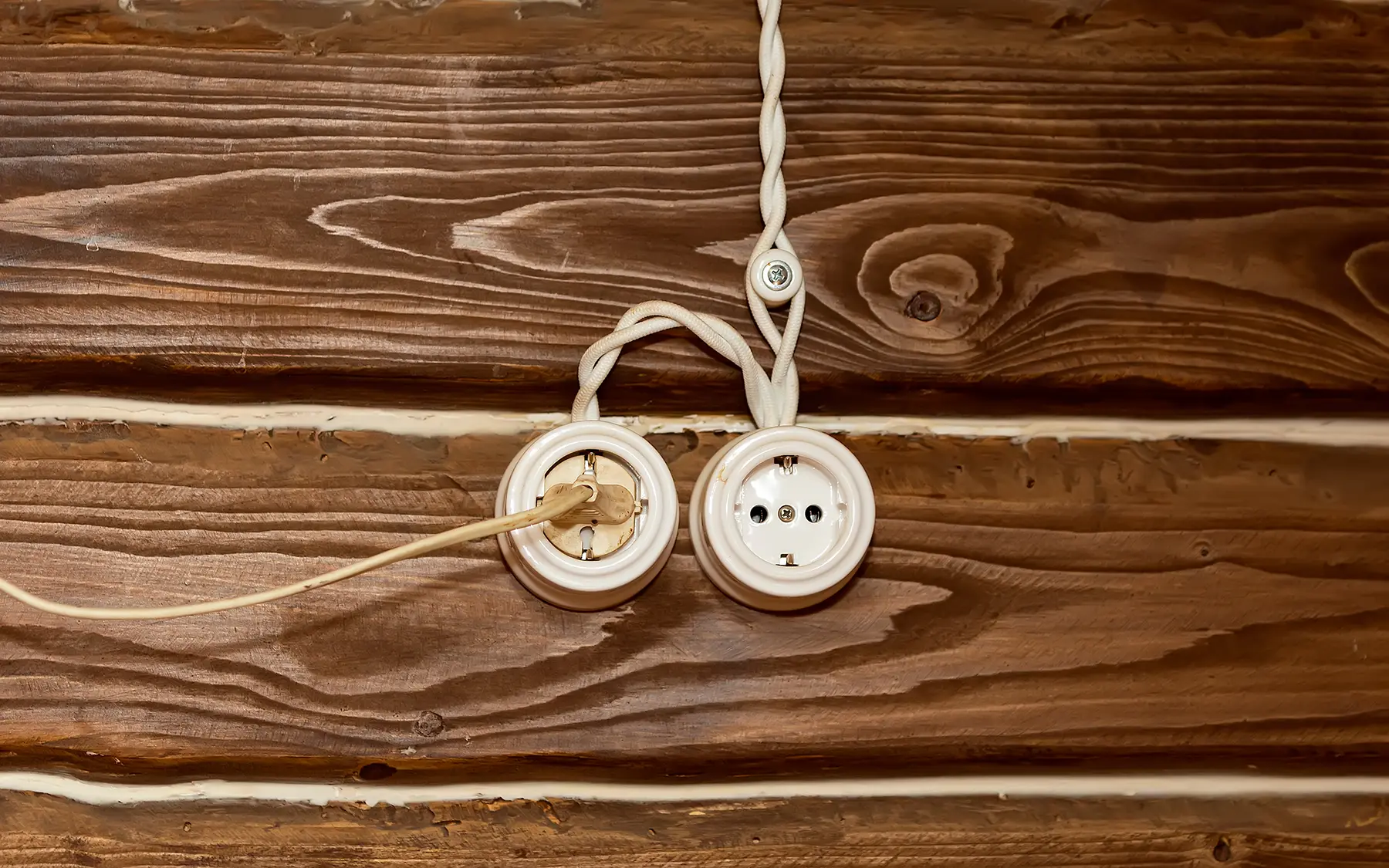

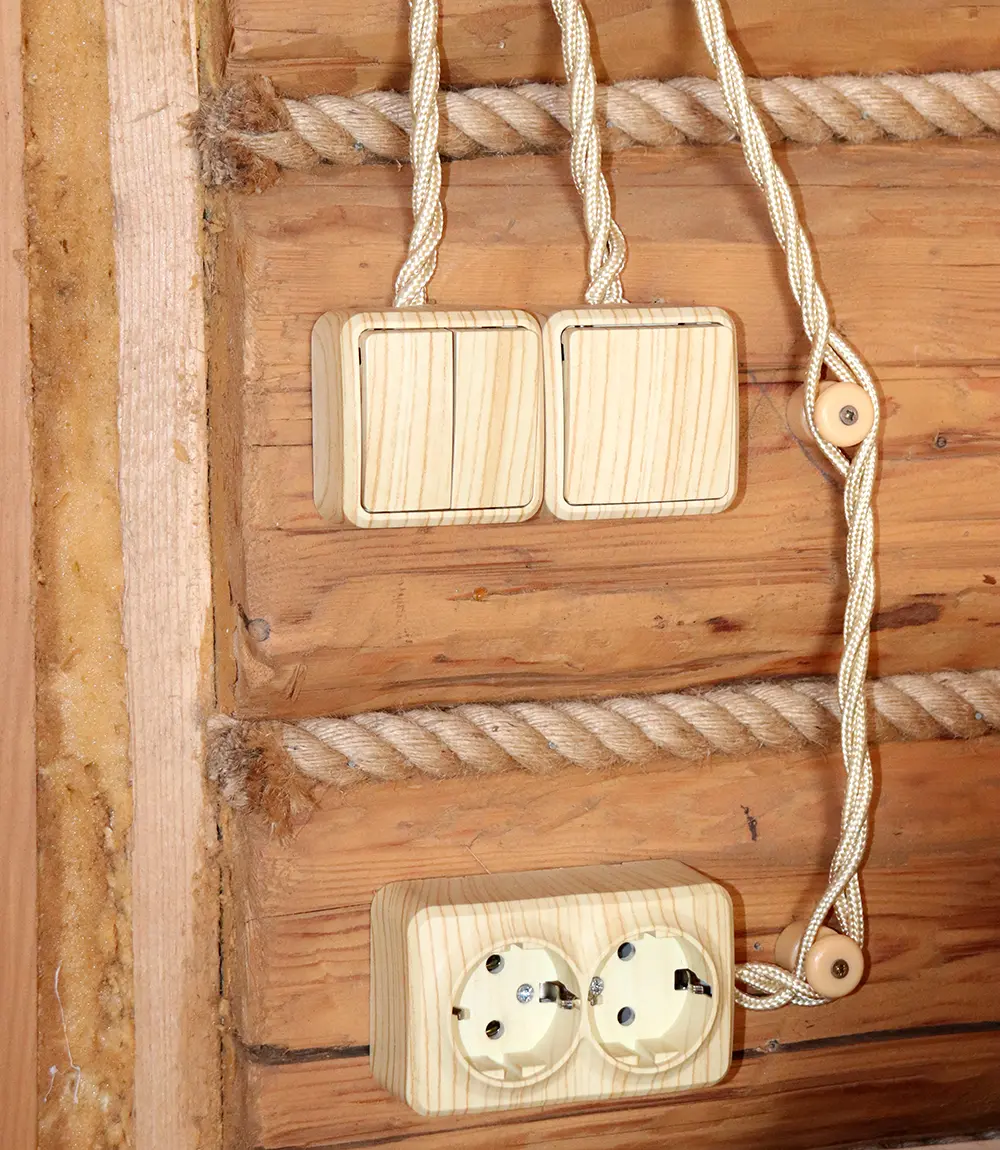

В кирпичных, брусовых и каркасных домах с ровными стенами удобно заложить проводники в кабель-каналы или трубы. В бревенчатом доме эффектно смотрятся витые кабели в ретростиле на изоляторах. По желанию в разных помещениях можно проложить проводку по-разному. Например, в кухне и прихожей в трубах, потому что их проще поддерживать в чистоте, а в жилых комнатах протянуть по стенам витые кабели на изоляторах.

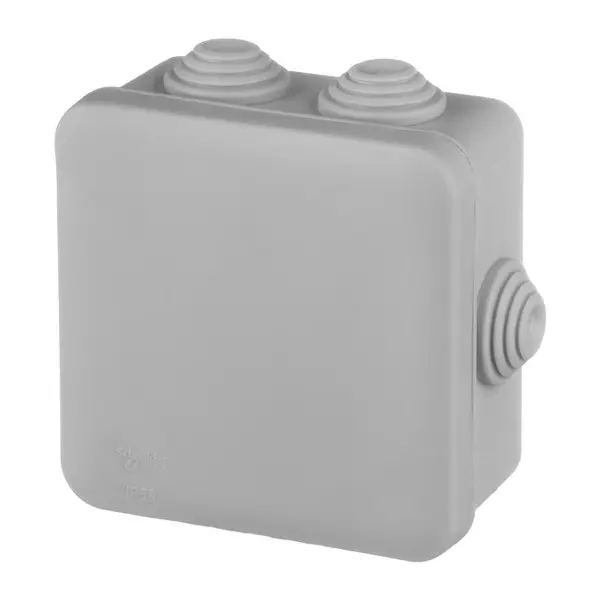

Разветвления и соединения проводов во всех случаях выполняют в пластиковых распределительных коробках.

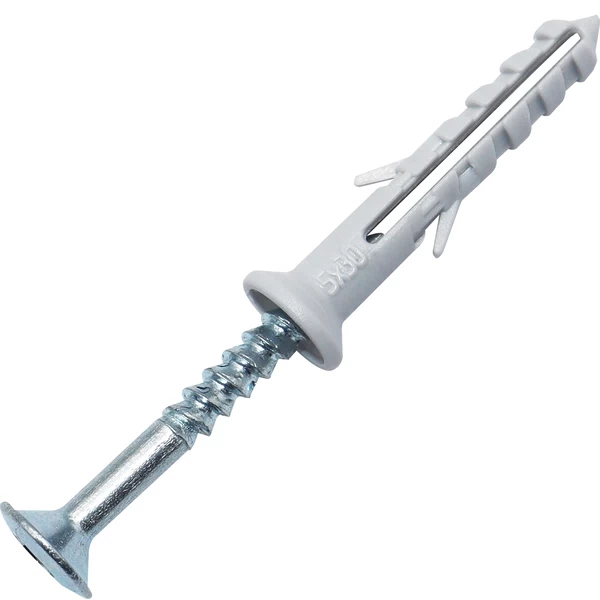

Открытую электропроводку обычно монтируют после финишной отделки на уже окрашенные или оклеенные обоями поверхности. Крепеж выбирают в зависимости от материала стен: для деревянных используют саморезы, для всех остальных — дюбель-гвозди.

Способы подключения к электромагистрали

В дачных поселках и СНТ электроэнергию распределяют с помощью магистральных воздушных линий (ВЛ). От них к домам проводят ответвления по воздуху или в земле. На дачах обычно используют первый способ — протягивают самонесущий изолированный провод (СИП) от ближайшей опоры магистральной линии электропередач к дому. Это просто и быстро.

Некоторые владельцы участков прокладывает ответвления от ВЛ под землей. Для этого кабель присоединяют к магистрали, опускают по столбу к земле, ведут к дому в траншее и вводят в помещение через стену либо через специальное отверстие в фундаменте. После этого его подключают к распределительному щитку.

Это более дорогой и трудоемкий способ присоединения, потому что для прокладки в земле придется использовать специальный бронированный кабель ВБШвнг(А)-LS либо медный ВВГ в бронерукаве, выкапывать и засыпать траншею.

Георгий Ерахтин

Если линии электропередач в дачном поселке находятся на балансе садоводческого товарищества или кооператива, присоединением домов к ЛЭП обычно занимается местный электрик. Чтобы не было конфликтов, эту работу лучше поручить ему. О возможных вариантах подключения — по воздуху или в земле — можно узнать у электрика или в правлении товарищества.

Если у владельца дачи договор подписан непосредственно с электроснабжающей организацией, технические условия на подключение (ТУ) выдает она. В ТУ перечислены способы присоединения, необходимый тип кабеля, характеристики вводных устройств и приборов учета (счетчика), указана точка подключения. Для получения техусловий нужно обратиться в местный энергосбыт.

Выбор кабеля

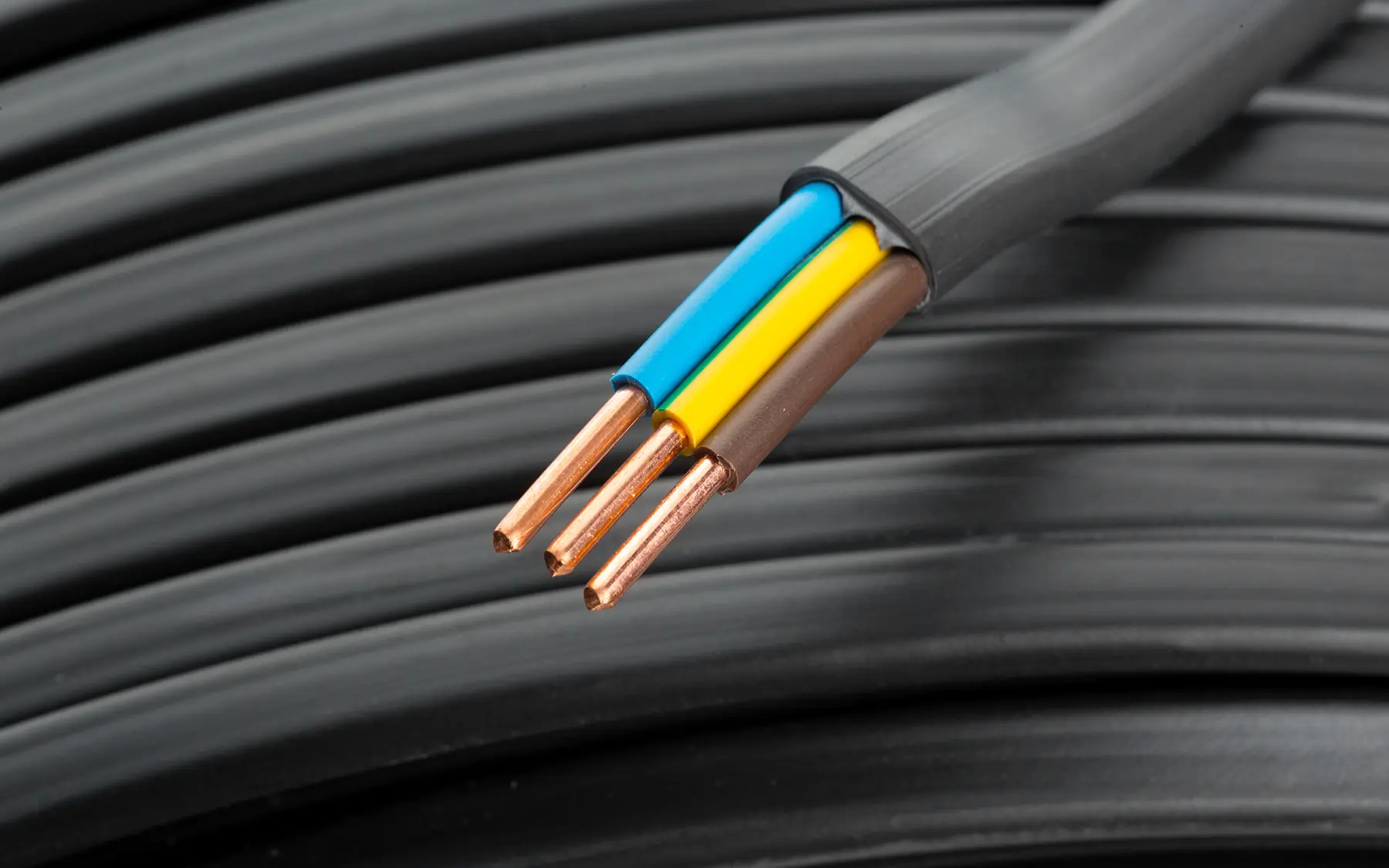

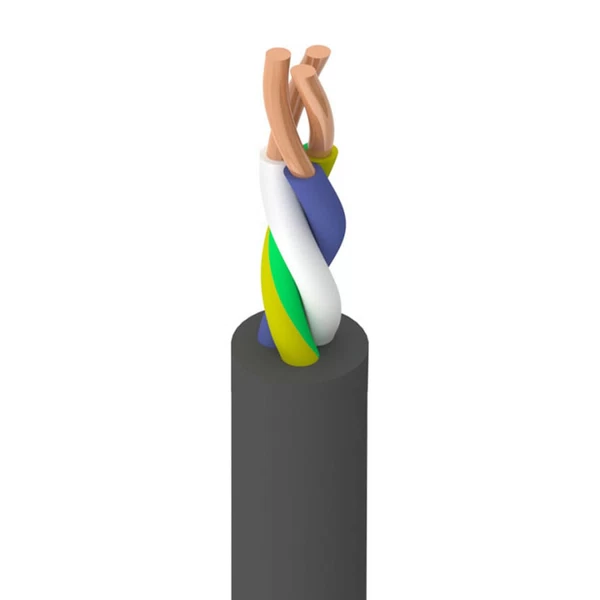

Правила подбора проводов для дачи такие же, как и для любых жилых помещений. Действующий сейчас ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности» устанавливает, что для устройства внутренней электропроводки нужно использовать кабели марки ВВГнг-LS.

Расшифровка обозначения ВВГнг-LS:

• ВВ — виниловая оболочка и виниловая изоляция жил
• Г — кабель голый (небронированный)
• нг — не поддерживающий горение, затухающий
• LS — от англ. low smoking — низкодымящий, пониженное выделение газов при горении

Для розеточных групповых линий используют медный кабель с сечением жил 2,5 мм², для освещения — 1,5 мм². Использовать материалы с сечением менее 1,5 мм² нельзя.

Выбор розеток и выключателей

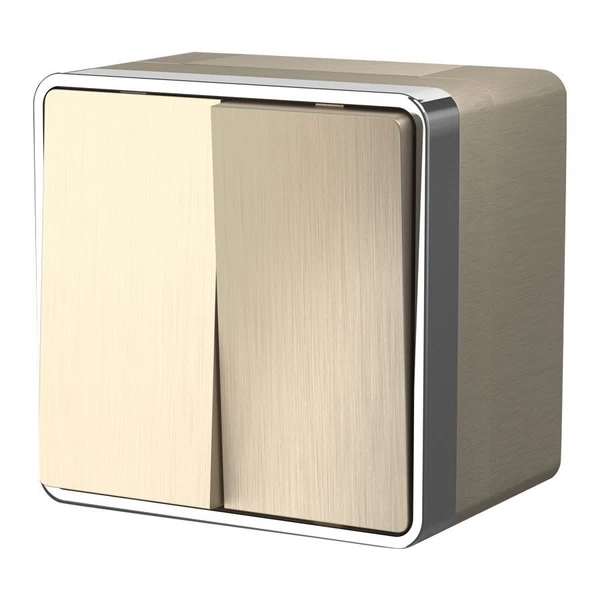

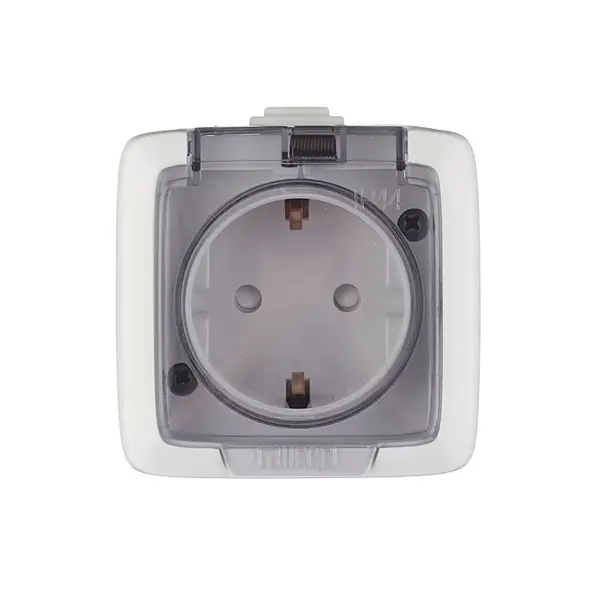

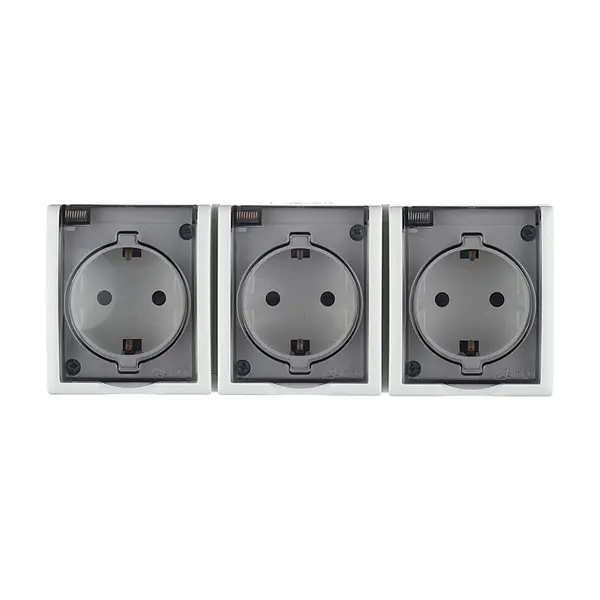

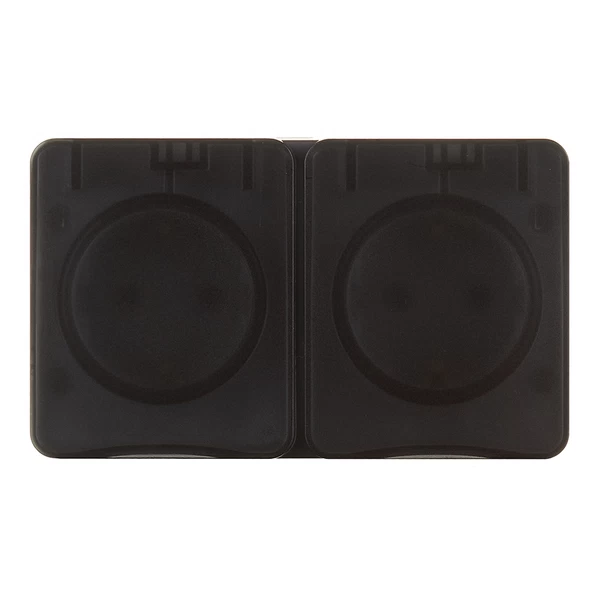

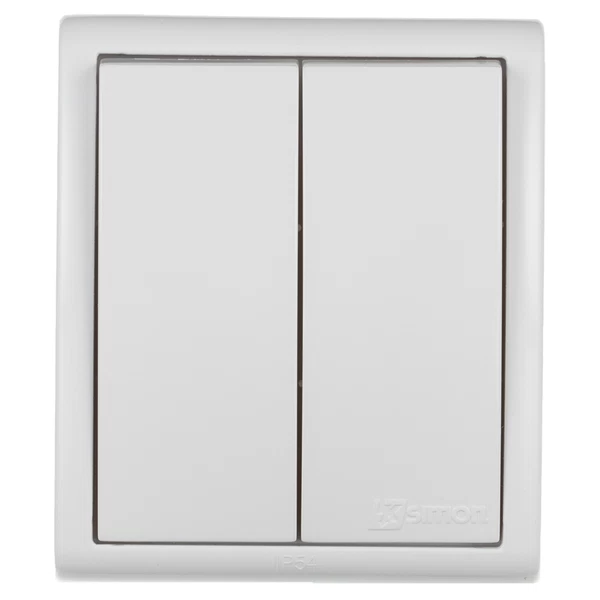

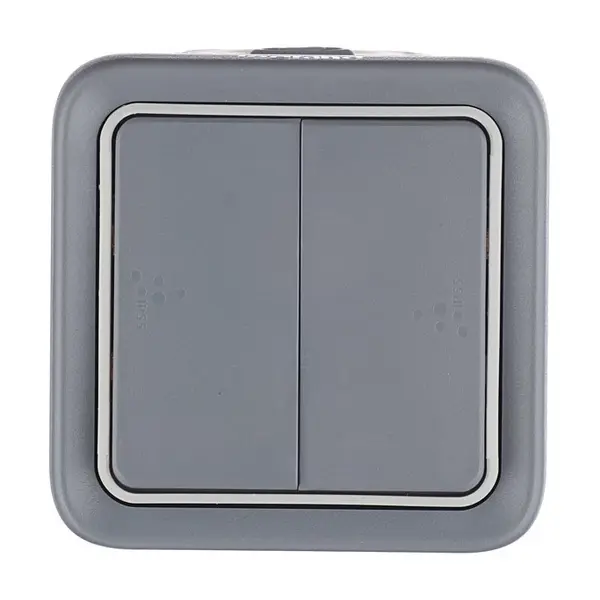

Для кабелей, проложенных по поверхности стен, понадобятся розетки и выключатели для наружной установки. Для большинства бытовых приборов нужны устройства с заземлением, рассчитанные на ток 16 А. Для влажных помещений (кухни и санузла) — с крышками, для установки на улице — влагозащищенные.

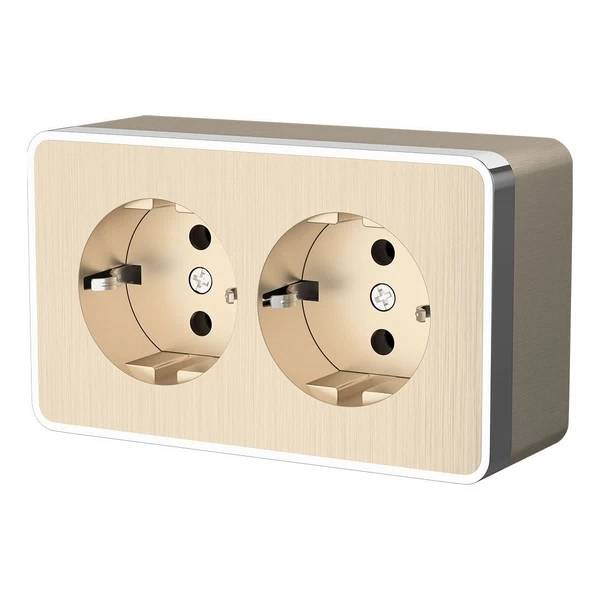

Чтобы не использовать тройники, устанавливайте розетки, рассчитанные на одновременное подключение нескольких приборов, например двойные или тройные.

Электрическую плиту и духовку обычно подключают к сети напрямую без розеток либо устанавливают выделенные. Поэтому для них нужно предусмотреть отдельные выводы кабеля.

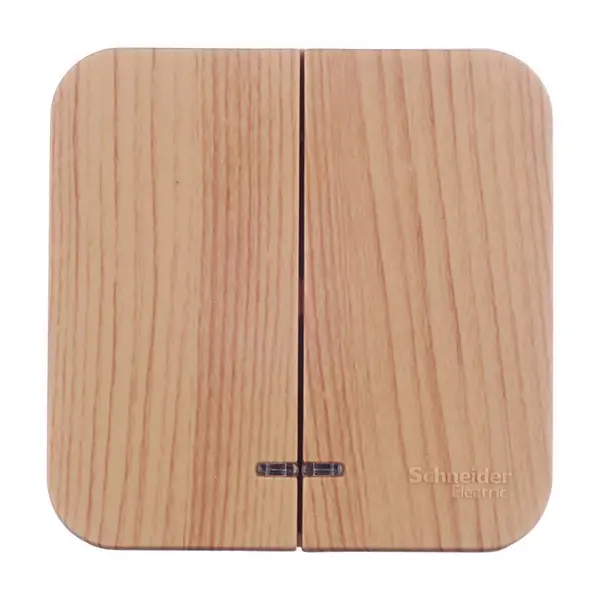

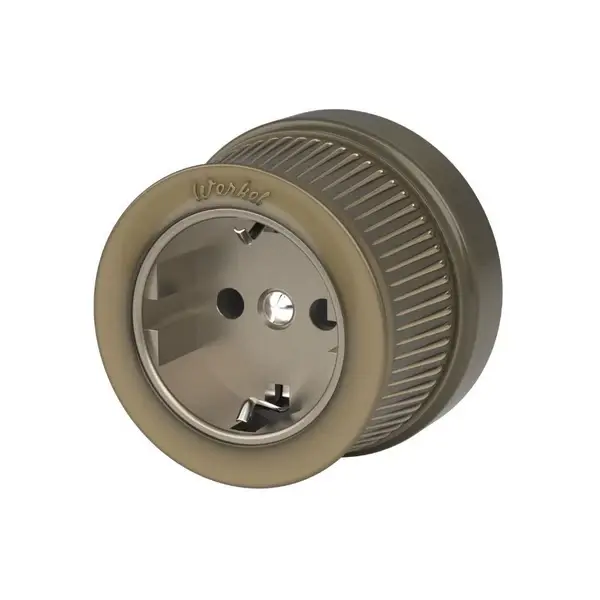

Внешний вид электроустановочных изделий владелец дачи выбирает на свой вкус. На деревянных стенах хорошо смотрятся витая электропроводка и круглые розетки и выключатели в ретростиле.

Подготовительные работы

Обычно электрику на даче делают поэтапно, потому что весь объем работ один человек выполнить за день не успевает. В этом случае удобно распределить этапы в такой последовательности:

1. Продумать схему проводки, закупить необходимые материалы.
2. Установить и смонтировать распределительный щиток (бокс) и подключить к нему питание от уличной магистрали.
3. По частям смонтировать внутреннюю разводку, по мере готовности подключать групповые линии к щитку, чтобы сразу начать ими пользоваться.

Составление плана и схемы разводки электропроводки

На основе плана можно составить перечень необходимых материалов, поэтому пренебрегать им не стоит, даже если речь идет о простой дачной электрике.

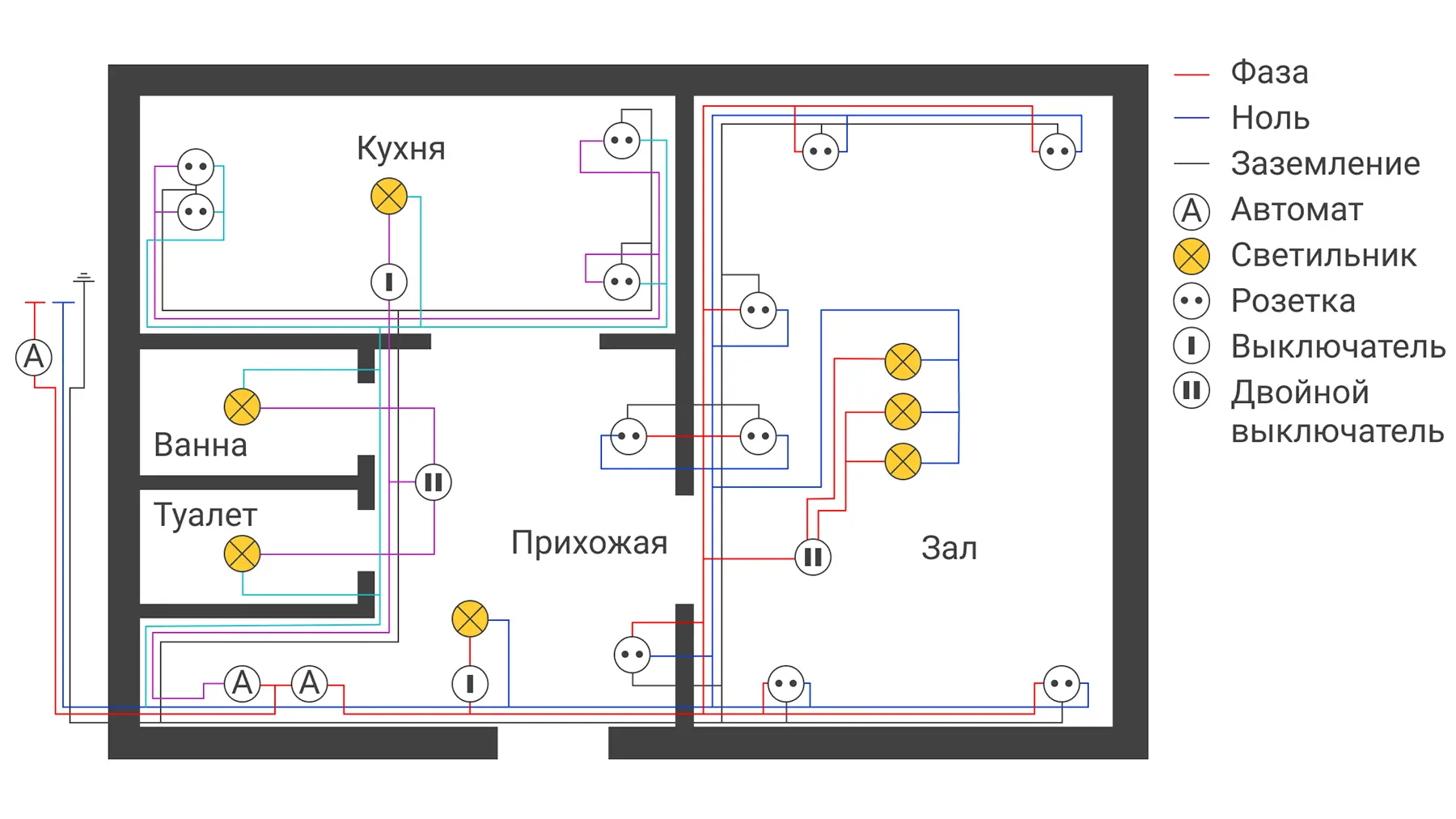

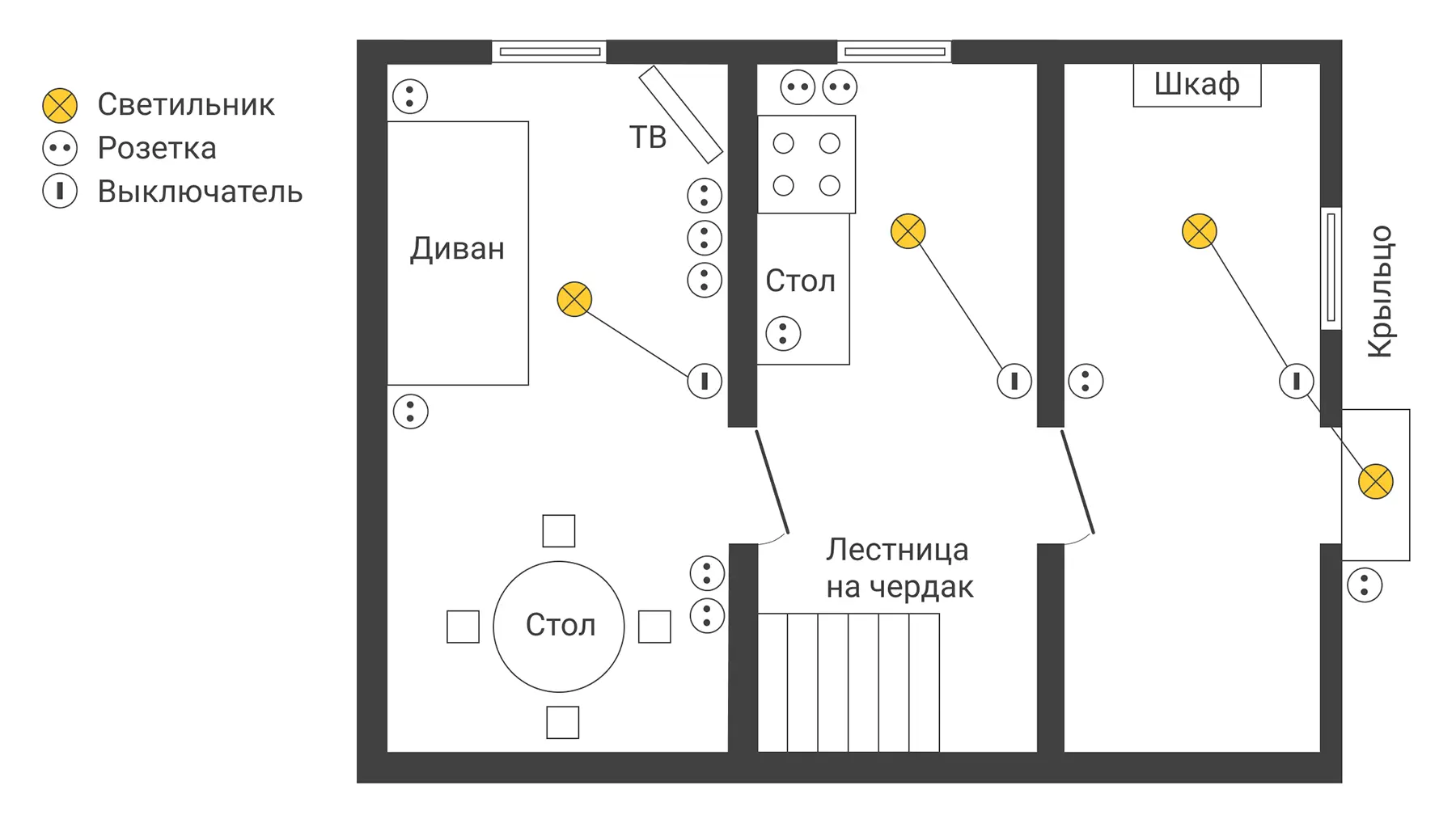

Нарисуйте на бумаге в клетку план дома в масштабе. Обозначьте на нем расположение окон, дверей и мебели. Продумайте размещение выключателей, светильников и розеток, определитесь с их количеством. Объедините их в группы — каждую из них вы потом присоедините к щитку отдельным кабелем. Нарисуйте на плане, как будут проходить провода и где будут находиться распределительные коробки.

В самом простом варианте групповых линий всего две — освещение (сюда собирают светильники и выключатели) и розетки. Чтобы не запутаться в условных обозначениях, для каждой из них нарисуйте отдельные планы. Иногда розетки разных комнат выделяют в разные группы. Также отдельные линии ведут к мощным электроприборам: плите, отопительному котлу и бойлеру. После составления плана напишите список материалов и оборудования, которые нужно купить.

Монтаж распределительного щитка

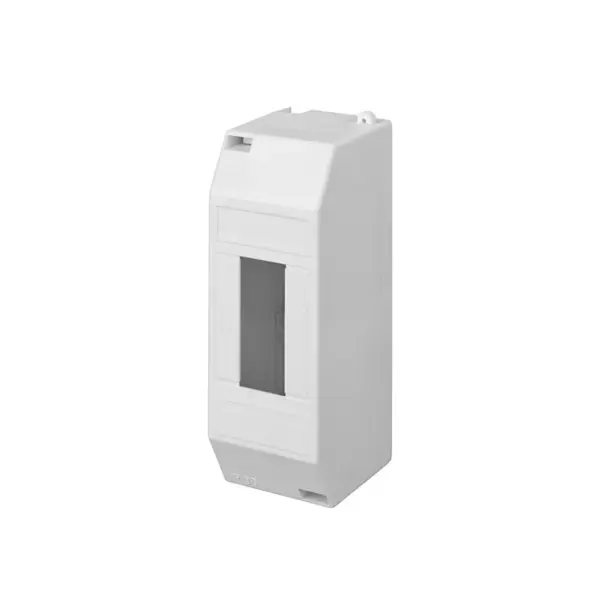

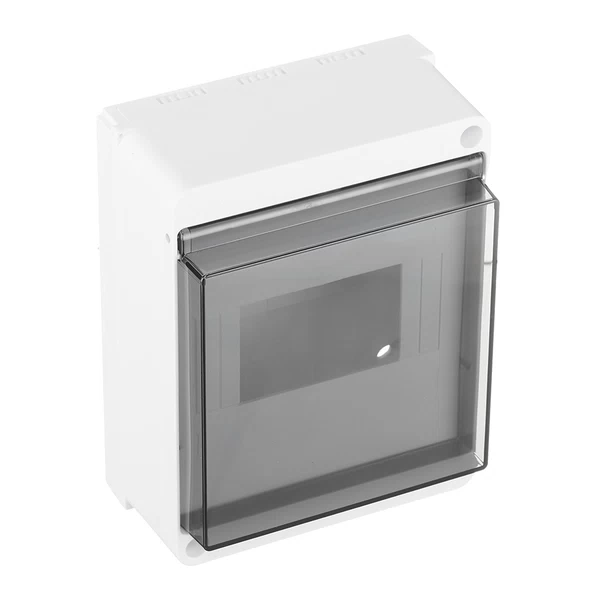

Как правило, распределительный щиток размещают в том месте, где к дому подходит воздушная линия от столба. Так проще разводить провода.

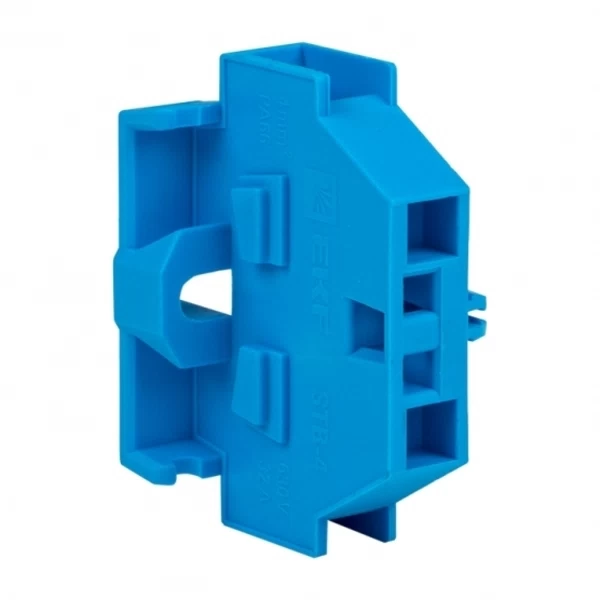

В распределительном боксе обязательно устанавливают:

• вводный автоматический выключатель

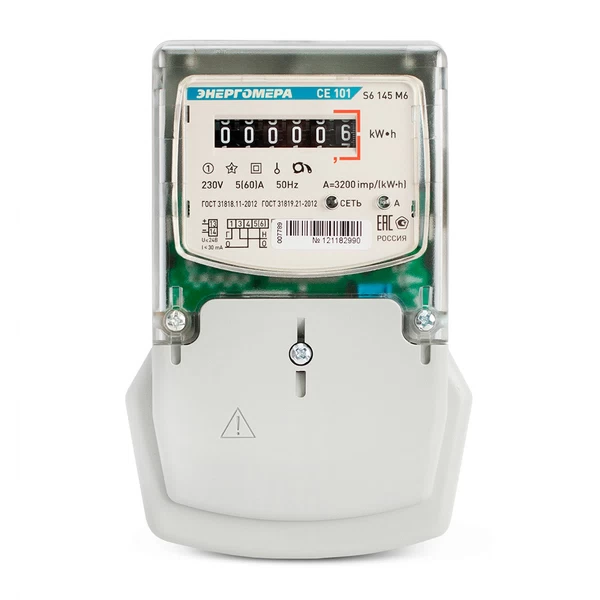

• электрический счетчик (если по договору с энергосбытом он размещается в дачном домике, а не на опоре воздушной линии)
• групповые автоматические выключатели (автоматы)

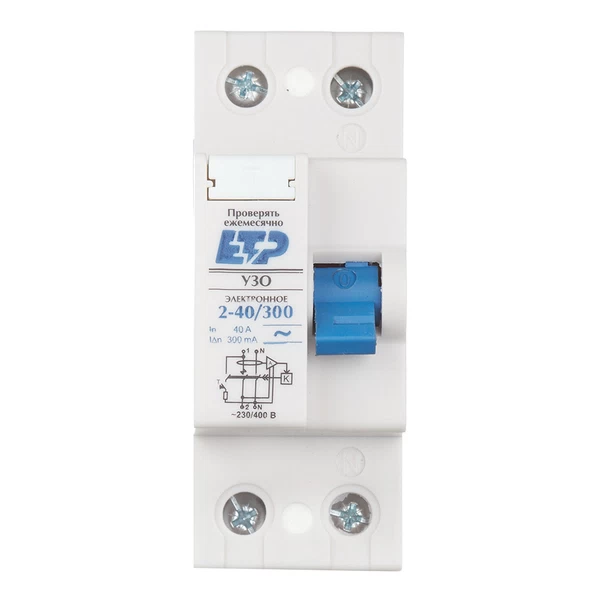

• выключатели дифференциального тока — устройства защитного отключения (УЗО)

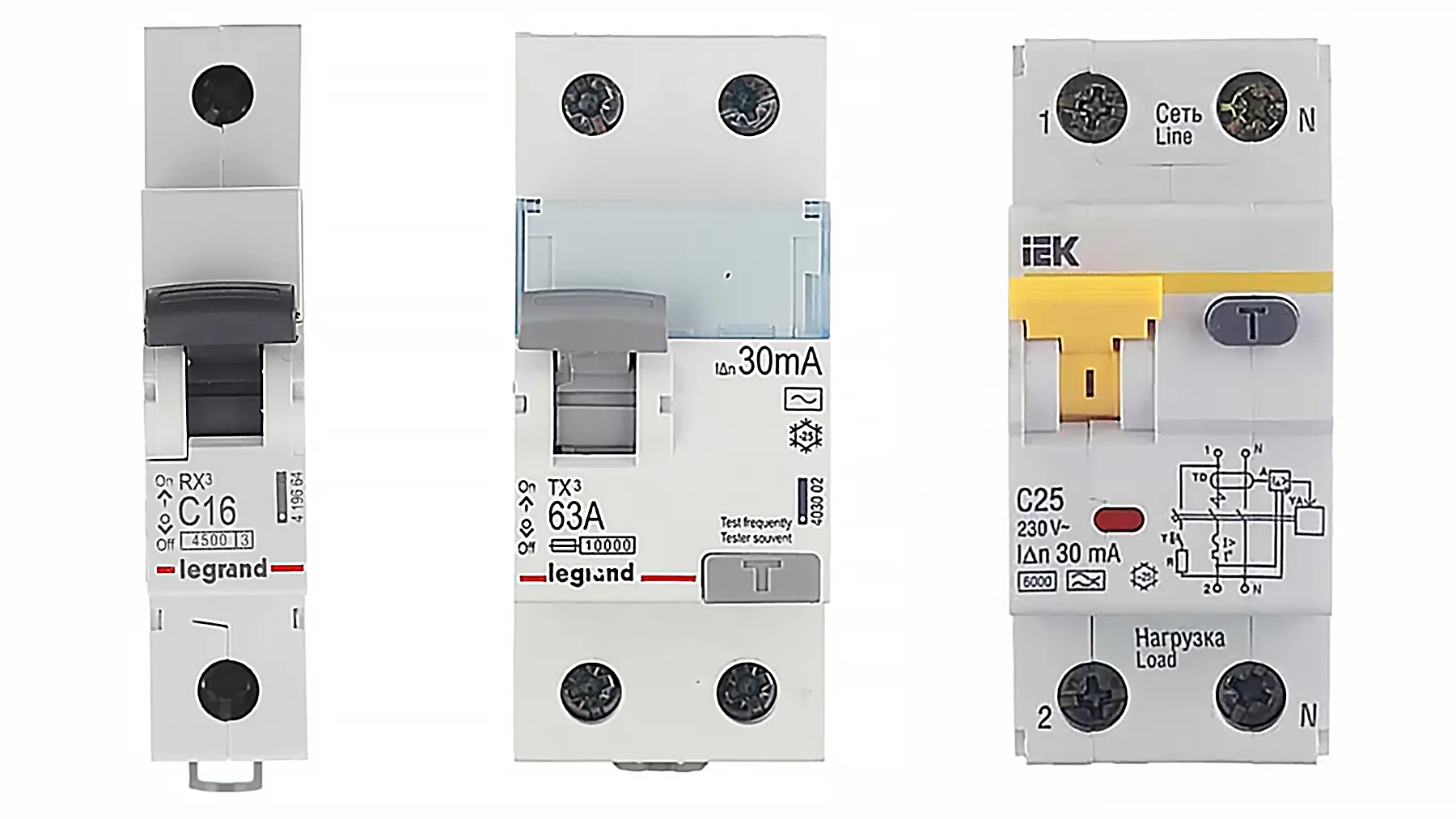

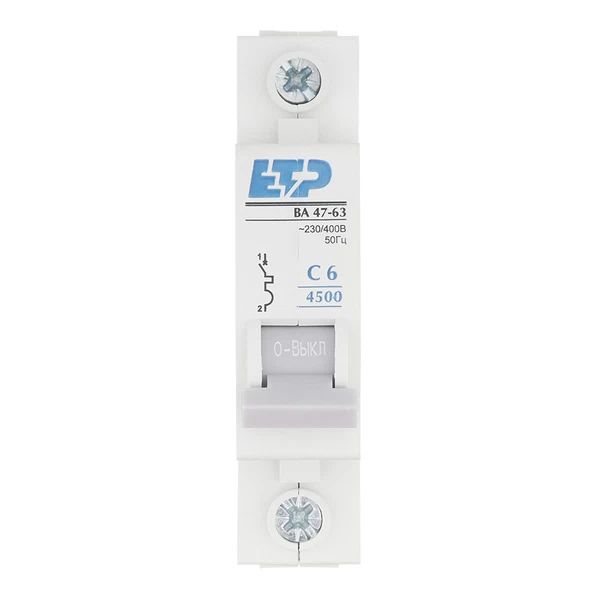

Автоматические выключатели (автоматы) предохраняют электропроводку от повреждения при перегрузке или коротком замыкании. УЗО защищает человека от поражения электрическим током. Если в щитке не хватает места, вместо автомата и УЗО можно установить один дифавтомат — он обеспечивает одновременно защиту сети от перегрузок и людей от удара током.

Чтобы уберечь электрические приборы от поломки в случае слишком высокого или низкого напряжения, в щиток можно дополнительно установить реле напряжения.

Характеристики автоматов и УЗО выбирают в зависимости от того, какие групповые линии к ним подключены. Например:

• для освещения — автомат с номинальным током 10 А
• для розеток — 16 А
• УЗО — с номинальным током 25 или 32 А и дифференциальным током 30 мА

Обустройство заземления

Проводку на даче нужно делать с заземлением — это вопрос электробезопасности. Для этого используйте в групповых линиях трехжильные кабели, в которых две жилы отвечают за электропитание приборов, а третья выполняет функцию защитного проводника — у него желто-зеленый цвет изоляции. Защитные проводники всех групповых линий в распределительном боксе присоедините к шине заземления.

Шину в распределительном щитке можно присоединять к заземлителю разными способами. Они описаны в главе 1.7 Правил Устройства Электроустановок (ПУЭ).

Неправильное подключение заземления не просто бесполезно — оно опасно: риск поражения током при неисправностях в электросети возрастает. Поэтому подключение заземления в распределительном боксе лучше поручить специалистам, которые с помощью специальных приборов могут проверить его работу.

После монтажа распредщитка можно приступать к прокладке проводов внутри дачного домика.

Необходимые инструменты и материалы

Для наглядности рассмотрим один из самых частых случаев — монтаж электропроводки в кабель-каналах в дачном домике из бруса. Другие варианты открытой проводки выполняют аналогичным образом, заменяя кабель-каналы на пластиковые трубы или изоляторы.

Для работы потребуются:

• электрические кабели
• распределительные коробки
• кабель-каналы
• розетки и выключатели

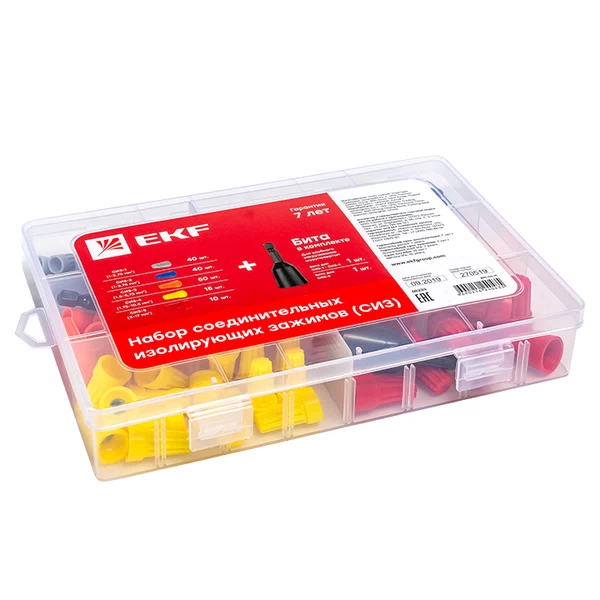

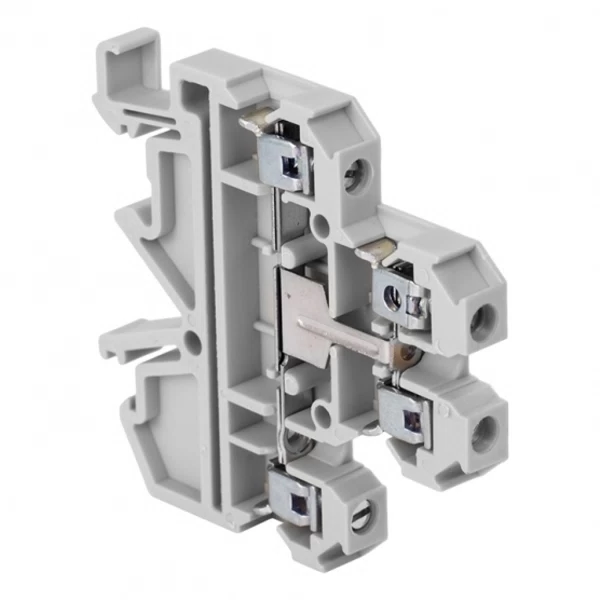

• соединительные клеммы и колпачки для скруток

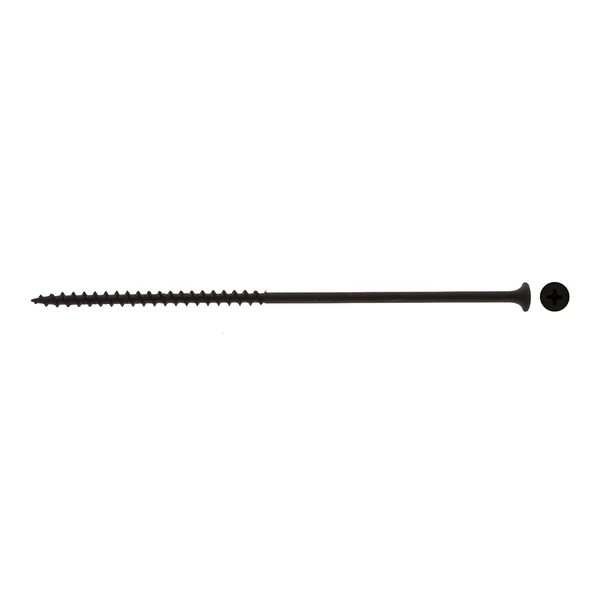

• саморезы по дереву
• ножовка по металлу
• пассатижи или кусачки

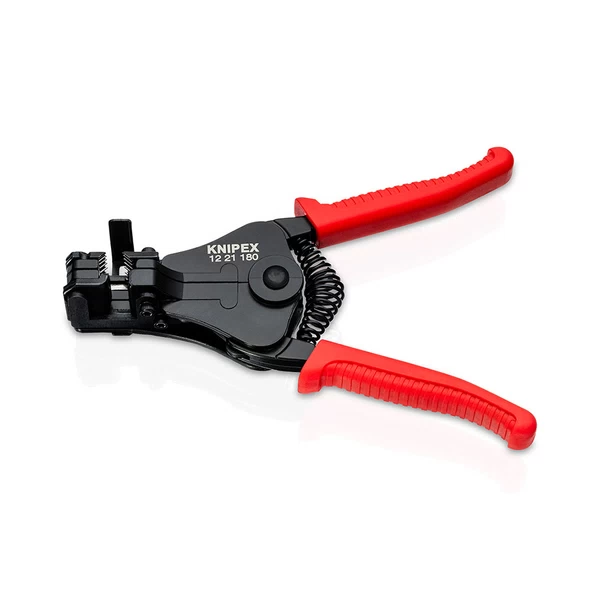

• инструмент для снятия изоляции
• индикаторная отвертка
• крестовая отвертка
• шуруповерт
• сверло по дереву диаметром от 12 мм с длинной рабочей частью (для сверления стен насквозь)
• рулетка
• карандаш
• налобный фонарик
• перчатки
• очки
• стремянка

Техника безопасности

При работе с электропроводкой соблюдайте следующие правила:

• отключайте электричество, когда присоединяете кабели к распределительному щитку, монтируете розетки, выключатели и светильники — наличие на проводах напряжения проверяйте отверткой-индикатором
• работайте в удобной одежде, которая не сковывает движения и не цепляется за предметы вокруг
• обеспечьте хорошее освещение: работайте в светлое время суток, если нужно, используйте налобный фонарик
• используйте средства индивидуальной защиты — перчатки, очки
• при прокладке проводов под потолком и на потолке используйте устойчивую стремянку оптимальной высоты

Если вы никогда раньше не работали с проводкой, не рискуйте — лучше обратитесь к специалисту.

Монтаж электропроводки на даче своими руками

Работу проводите в следующем порядке:

1. С помощью рулетки разметьте карандашом на стенах места установки розеток, выключателей и настенных светильников, на потолке — положение потолочных ламп.

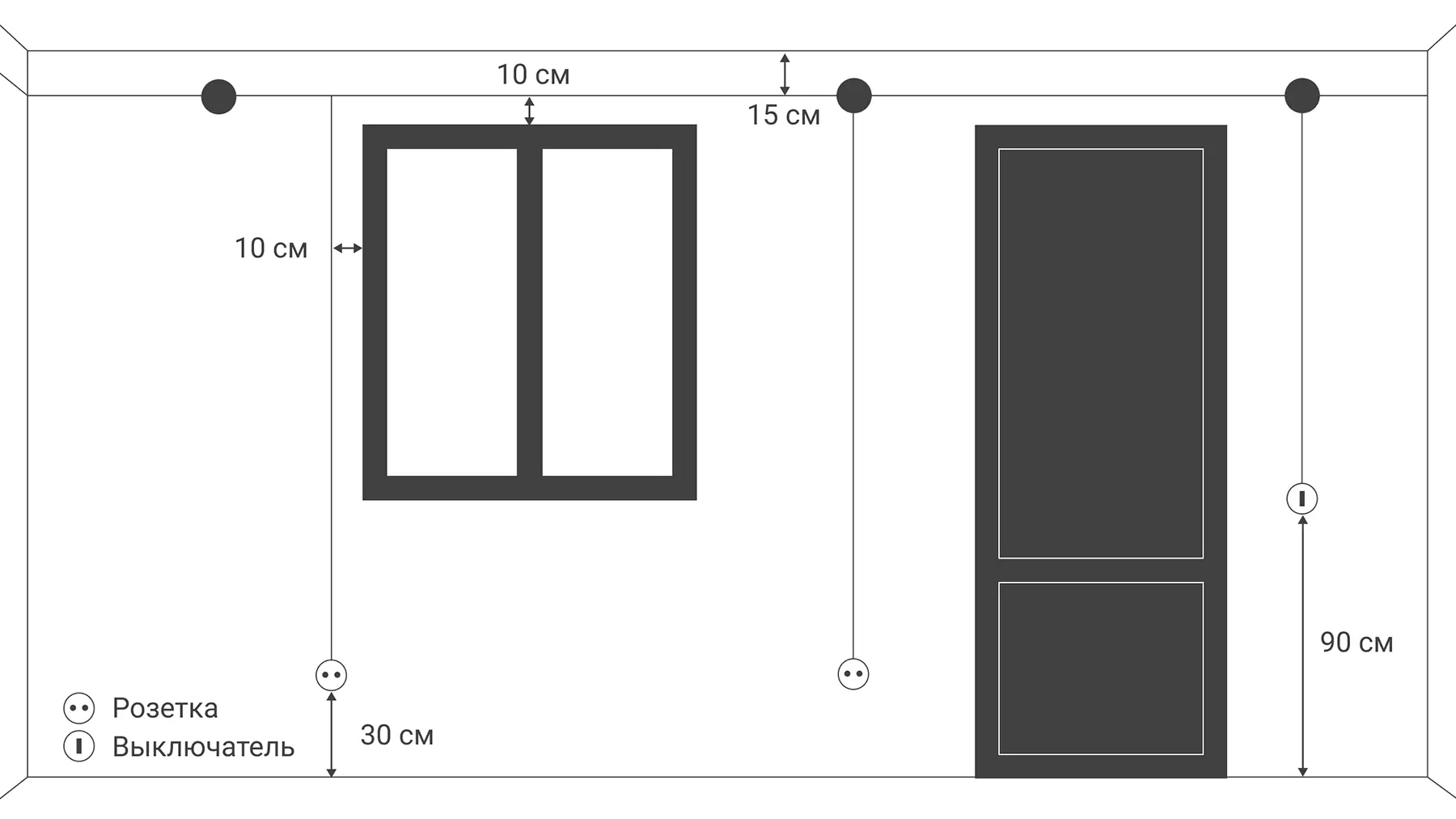

2. Обозначьте места для кабель-каналов и разветвительных коробок. От выключателей и розеток каналы должны идти вертикально, горизонтальные участки обычно прокладывают вдоль потолка на расстоянии 10 см.
3. С помощью саморезов по дереву и шуруповерта закрепите на стенах розетки, выключатели и разветвительные коробки. Затем установите между ними кабель-каналы без крышек — длину определяйте по месту, отрезайте с помощью ножовки по металлу.
4. Уложите провода в кабель-каналы, закройте крышками. Длина кабелей должна быть такой, чтобы в каждом устройстве для подключения был запас по 10–15 см. В распределительном щитке длины свободного конца должно хватать для присоединения к соответствующему групповому автомату, нулевой и заземляющей шинам.
5. Зачистите концы проводов от изоляции и присоедините их к клеммам розеток и выключателей, затяните клеммы отверткой. Установите декоративные накладки.

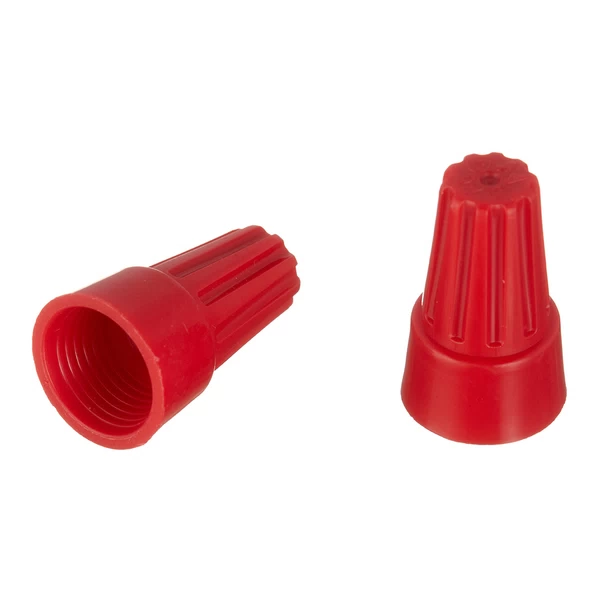

6. Зачистите концы проводки в разветвительных коробках, соедините их с помощью клемм или колпачков-скруток. Закройте коробки крышками.
7. Полностью отключите распредщиток от питания. Выключите в нем групповой автомат и подключите подведенные кабели.
8. Включите питание щитка и групповой автомат. С помощью электроприбора с моторчиком (фен, миксер, дрель, бритва и др.) проверьте работоспособность каждой розетки. Вверните в светильники лампочки и проверьте работу освещения. Нажатием на кнопку «Тест» на УЗО проверьте его работу.

Часто задаваемые вопросы

Резюме

Электропроводку в дачном доме обычно выполняют открытым способом: в кабель-каналах, гофре или витым проводом на изоляторах.

Работу ведут поэтапно. Сначала составляют план электропроводки и закупают все необходимые материалы: кабели, розетки, выключатели, бокс для щитка и т. д. Затем устанавливают распределительный щиток и подключают его к уличной электрической магистрали. На последнем этапе монтируют внутреннюю проводку и подключают ее к распределительному щитку.

На даче используют стандартные ВВГнг-LS кабели, предусмотренные для жилых помещений. Соединения выполняют в разветвительных коробках с помощью колпачков-скруток или клемм.
