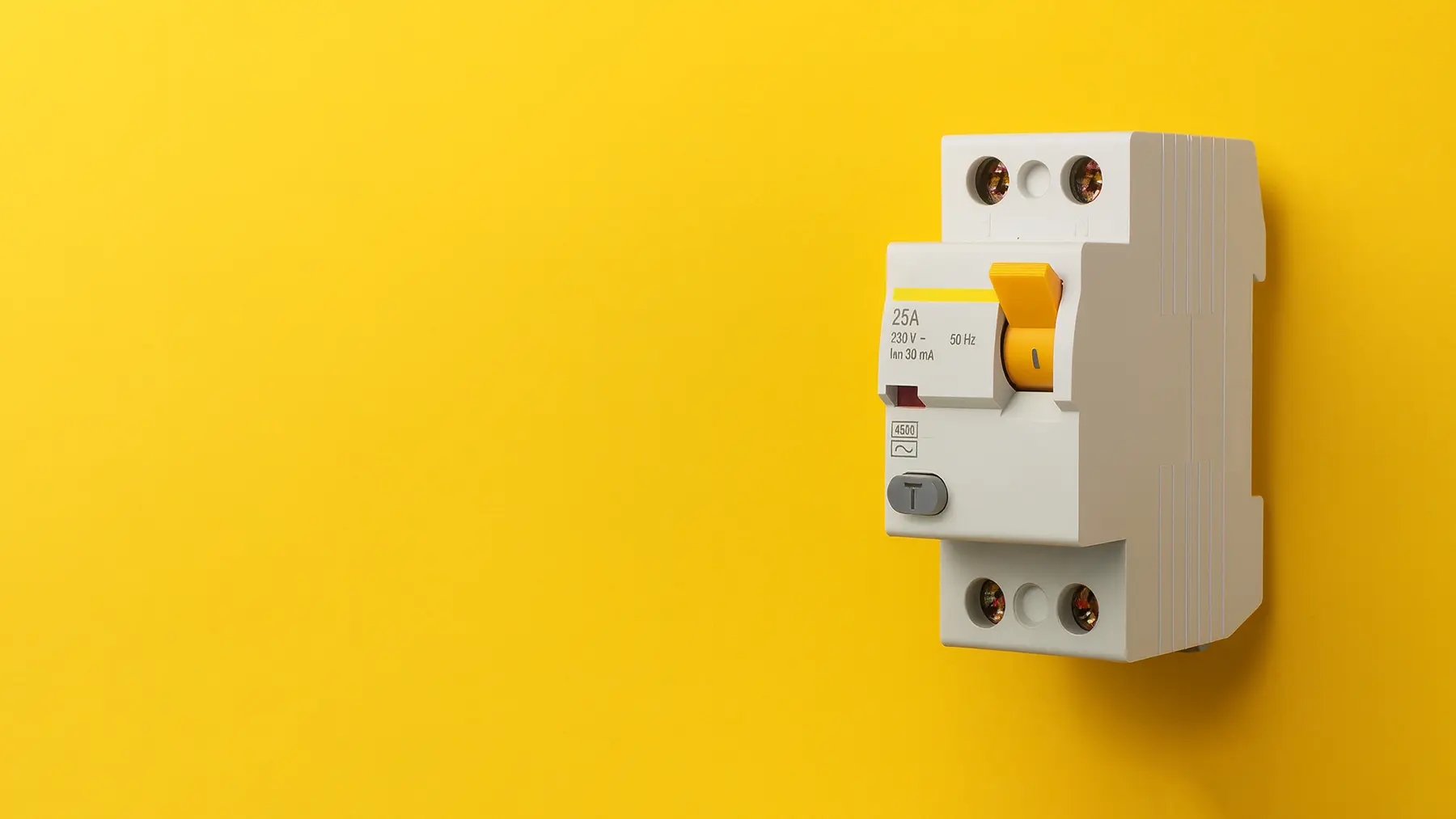

Если дома отключился свет, а рычаг УЗО ушел вниз, значит, устройство предотвратило опасную ситуацию. Чтобы восстановить питание и избежать повторных отключений, важно найти источник проблемы. В статье расскажем, почему выбивает УЗО, как безопасно проверить состояние сети и снова включить подачу электроэнергии.

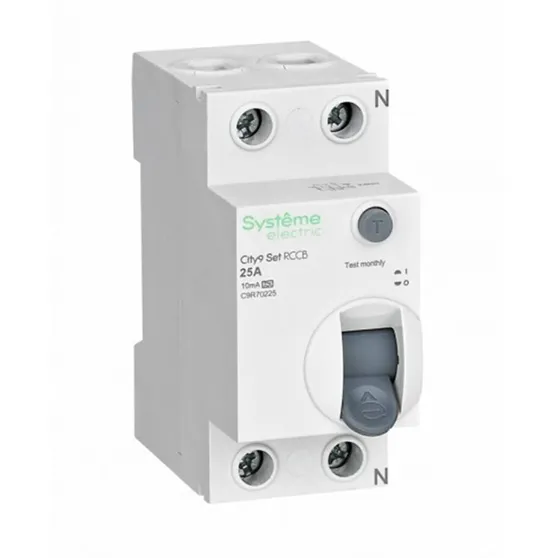

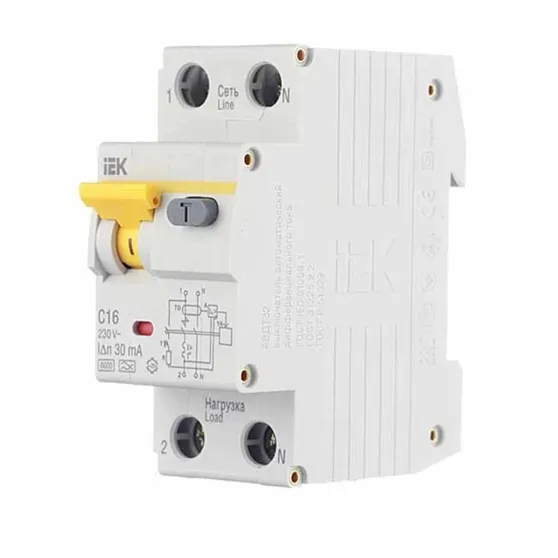

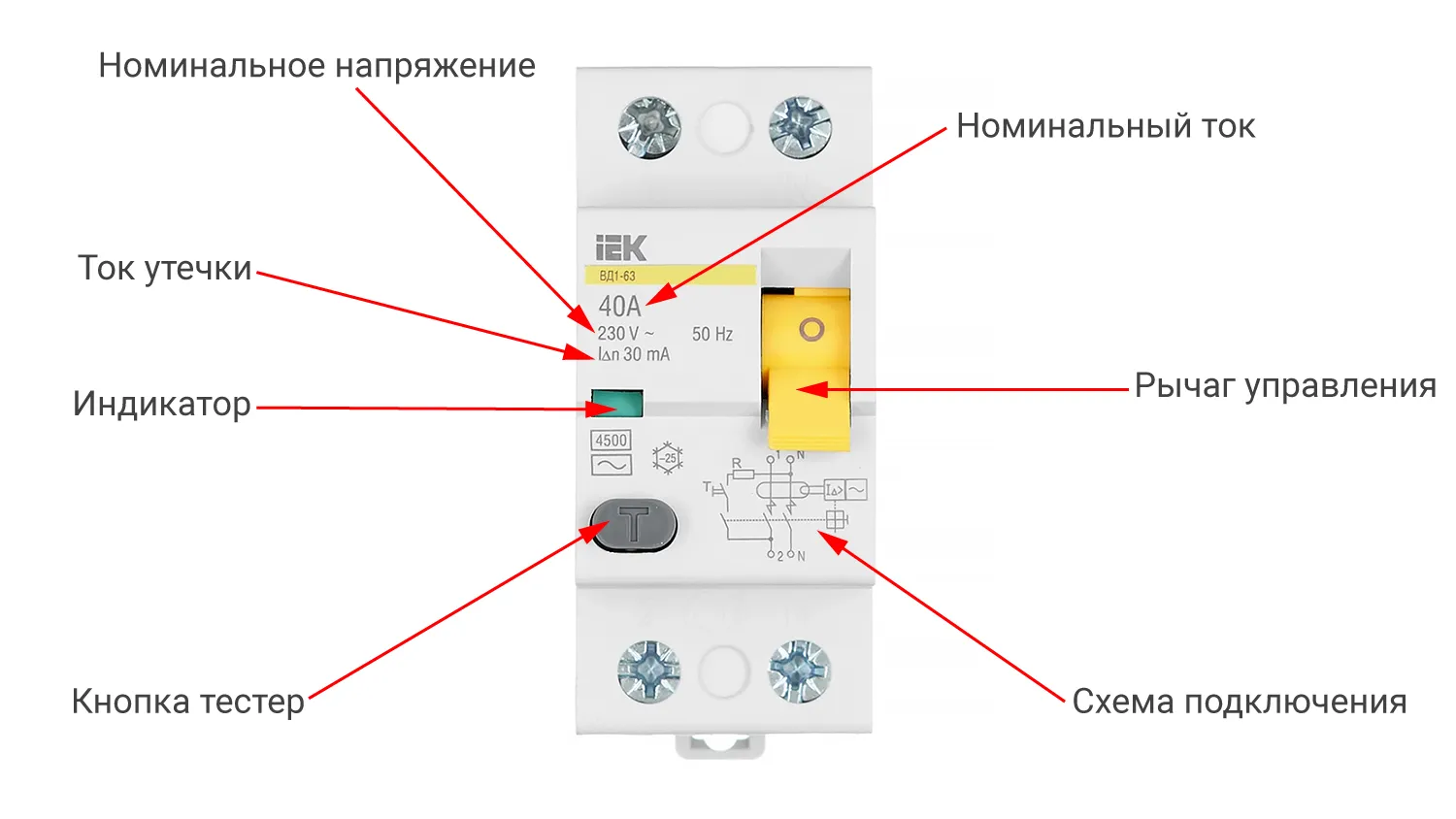

Устройство и принцип работы УЗО

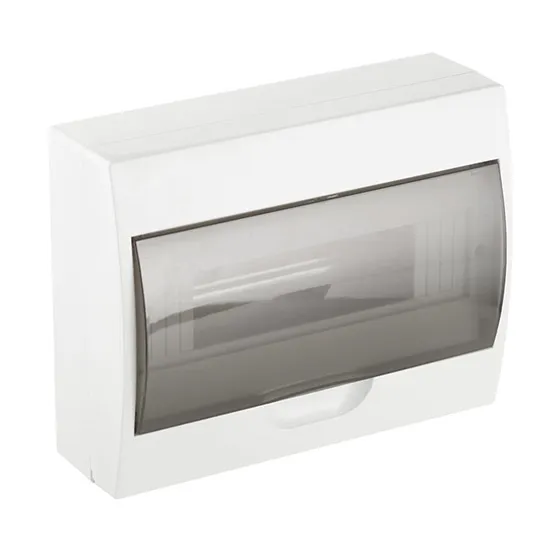

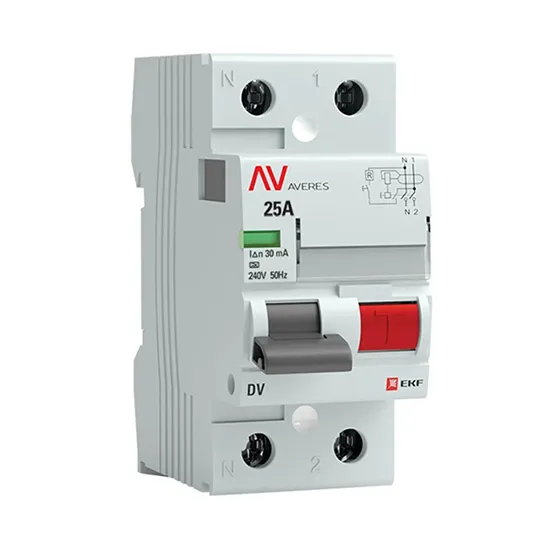

Устройство защитного отключения (УЗО) — это прибор в распределительном щитке, который сравнивает ток в фазе и нуле. При утечке он обесточивает сеть, предотвращая поражение электричеством и снижая риск пожара.

Внутри устройства находятся:

• троидальный трансформатор
• электронный или электромеханический спусковой механизм
• контактная группа

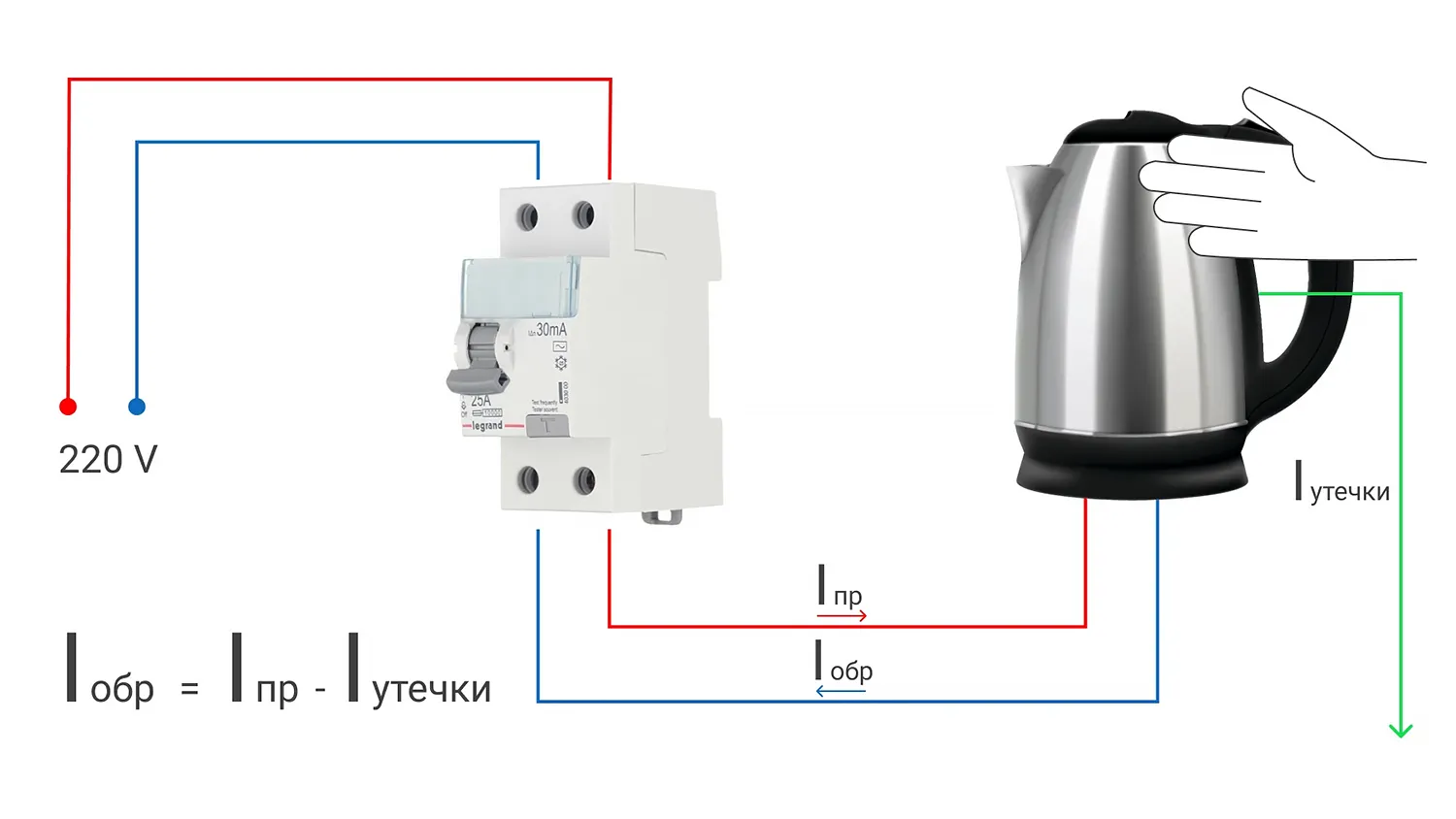

Когда ток в фазе и нуле различается, во вторичной обмотке трансформатора появляется сигнал, который запускает механизм отключения. При этом УЗО защищает только от утечек тока. На перегрузку сети и короткие замыкания реагирует автоматический выключатель (автомат, АВ). Их используют в паре с УЗО либо ставят дифференциальный автомат, который совмещает две функции в одном устройстве.

Прибор защиты от утечек тока обязателен в местах, где человек может случайно коснуться проводящей части: в санузлах и на кухнях, при использовании бытовой техники с металлическим корпусом. УЗО работает корректно только при выборе подходящего номинала и правильном монтаже.

Устройство защитного отключения особенно важно ставить в старых домах, где не всегда предусмотрен общий контур земли. УЗО реагирует не на заземление, а на разницу потенциалов между фазой и нулем, и отключает цепь, как только этот перекос выходит за пределы нормы. Человек может почувствовать легкий щипок током раньше, чем в квартире с полноценным заземлением, но устройство все равно отключит питание и предотвратит серьезное поражение электричеством.

Почему выбивает УЗО: 9 основных причин

Отключение устройства может указывать на реальную утечку тока, ошибки в монтаже и другие проблемы. Разберем основные причины, почему срабатывает УЗО.

Утечка тока в бытовой технике

Чаще всего УЗО выбивает при включении нагрузки именно из-за электроприборов. В любой технике есть изоляция, которая со временем разрушается. Из-за этого ток частично переходит на металлический корпус, защитный модуль фиксирует утечку и обесточивает сеть. Понять, что дело именно в этом, легко: при включении проблемной техники в розетку УЗО сразу срабатывает.

Реже такая ситуация проявляется после длительного нагрева. Обычно это происходит с приборами, оснащенными нагревательными элементами: стиральными и посудомоечными машинами, бойлерами, духовками. Внутри ТЭНа испаряется влага или расширяется изоляция, что вызывает временную утечку тока на корпус.

Для поиска источника нужно отключить всю технику от розеток и взвести УЗО. Если оно держит положение, поочередно включайте каждый прибор. Защитный модуль сработает на неисправном.

Неисправность самого УЗО

Устройство может выйти из строя по разным причинам:

• контакты со временем износились
• сломался механизм расцепителя
• в корпус попала грязь или влага

В этом случае модуль не включается, даже если все линии обесточили. В таких ситуациях остается только заменить устройство защитного отключения.

Исправность УЗО определяют с помощью кнопки «Тест». Но иногда, обычно в дешевых моделях, она может сломаться, и тогда штатно определить поломку не получится. Нужно вызывать электрика со спецприборами.

Антон Шафиуллин

Если отключения начались сразу после покупки нового устройства, нужно убедиться, что оно правильно установлено, а номинал корректен. Может быть, аппарат просто неправильно выбран или есть заводской брак.

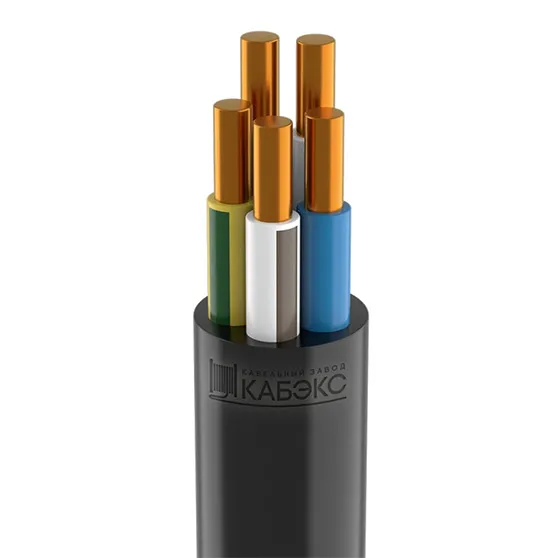

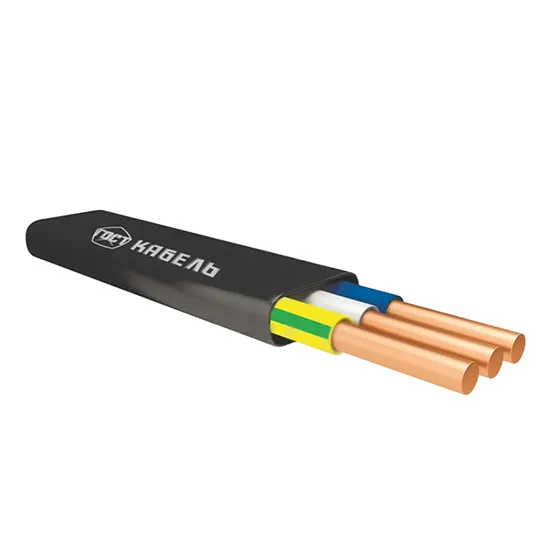

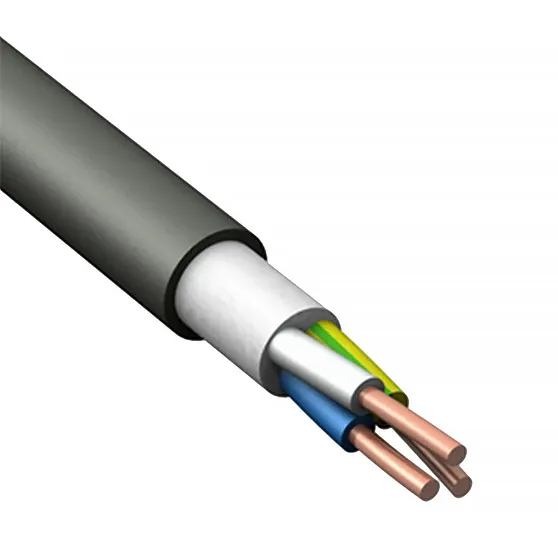

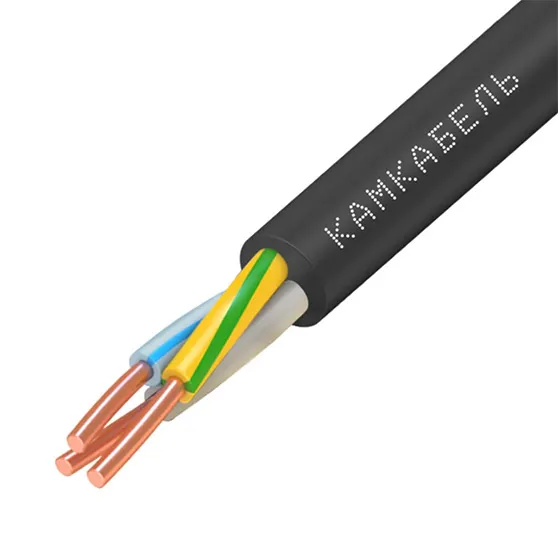

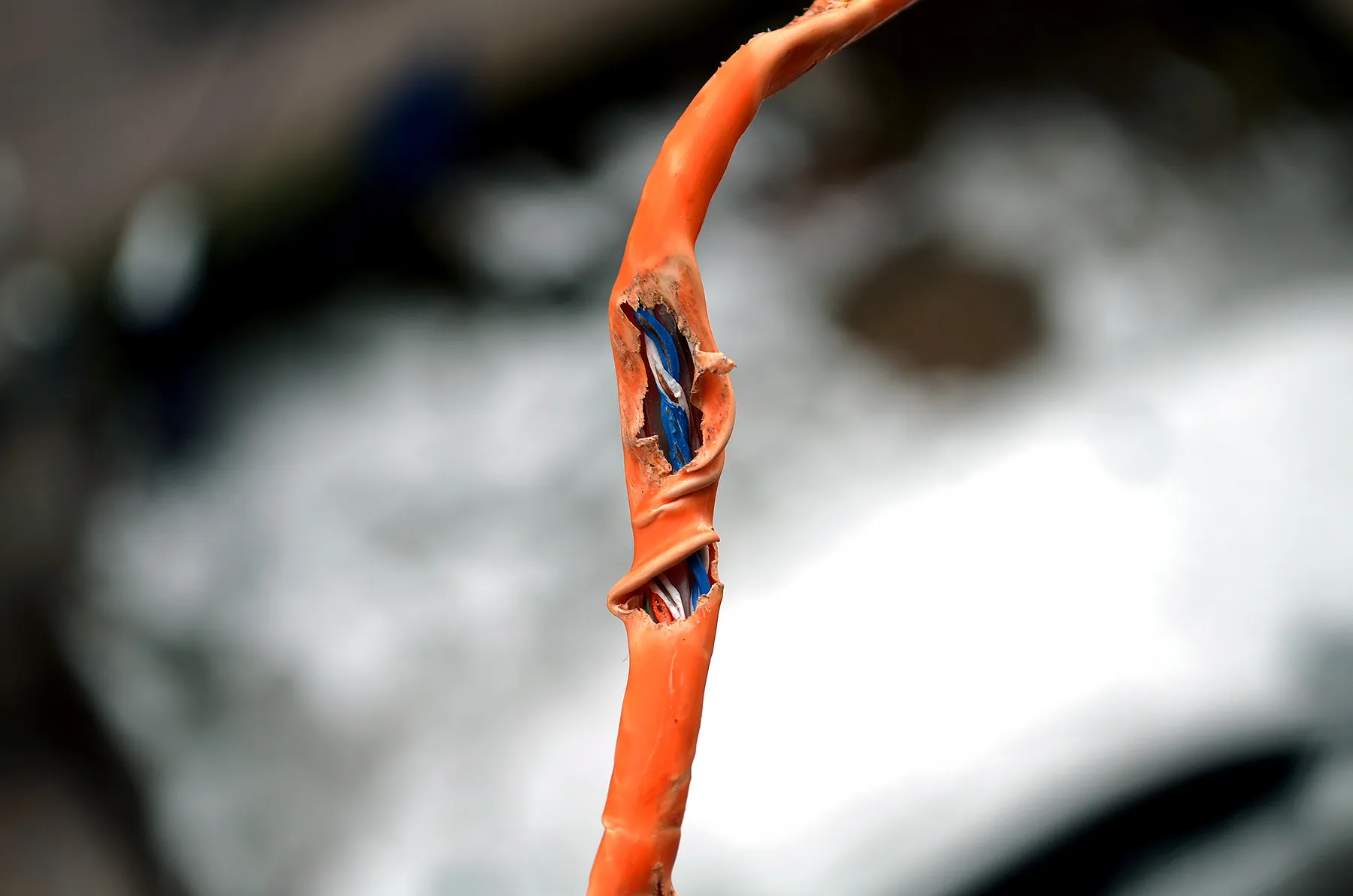

Пробой изоляции в проводке

Из-за нарушения изоляции УЗО может выбивать даже тогда, когда вся техника отключена от сети. Защитный слой кабеля может разрушаться из-за:

• старения проводки
• сверления или другого механического воздействия
• перегрева или намокания

В результате в кабеле появляются микротрещины, и часть тока начинает уходить на стену, металлические элементы или заземляющий проводник. В этом случае УЗО часто выбивает без нагрузки.

Самостоятельно определить место пробоя сложно, так как его не видно. Можно лишь убедиться, что дело действительно в проводке. Для этого отключают все автоматы и электроприборы, взводят УЗО, а затем подают питание на линии по очереди. Если устройство падает при включении конкретной группы, значит, повреждение внутри этой цепи. Как найти конкретное место утечки тока — расскажем ниже.

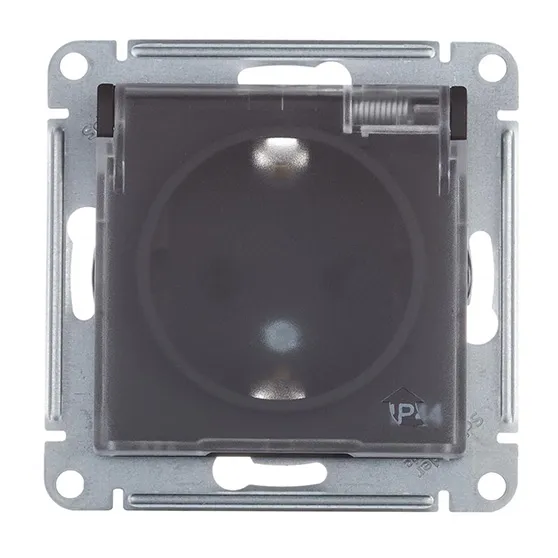

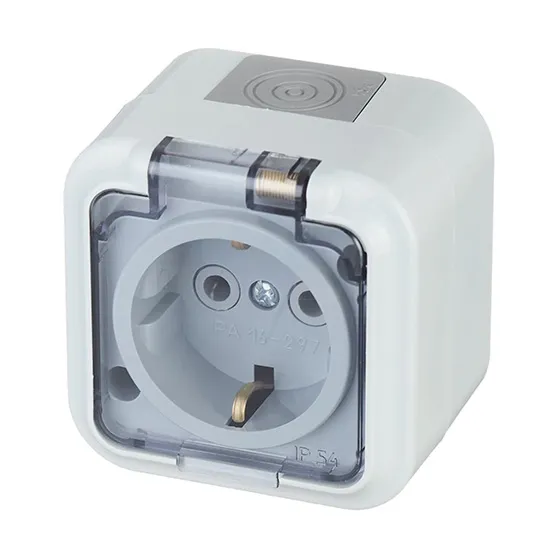

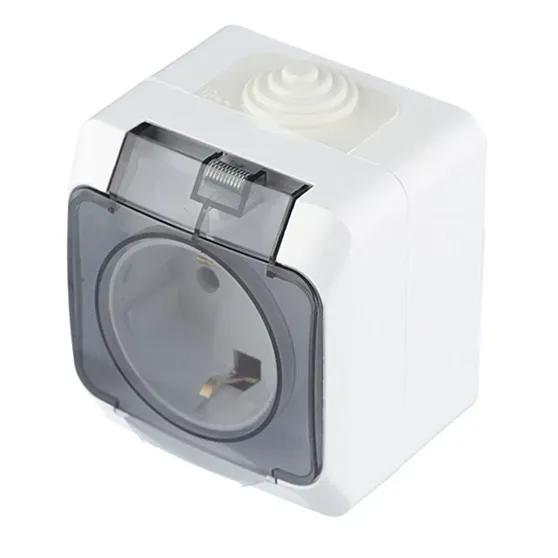

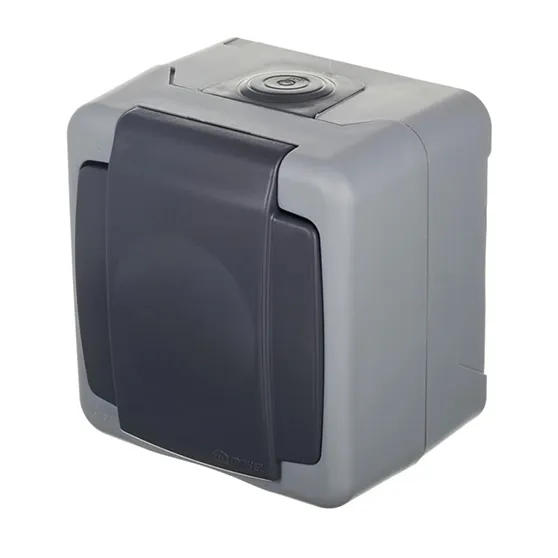

Влага и конденсат в розетках или распределительных коробках

Влага может появиться в розетках из-за:

• протечек сверху
• влажной уборки
• низкой температуры, приводящей к образованию конденсата
• неправильного монтажа электроточек в мокрых зонах

Антон Шафиуллин

Влага образует токопроводящий мостик между фазой и землей/нулем, что приводит к утечке. Из-за этого УЗО может срабатывать сразу после включения света или при попытке вставить вилку в розетку.

Неисправность не всегда очевидна. Точка питания может выглядеть нормально, но внутри контакты уже покрыты влагой. На это указывают:

• сырость вокруг рамки
• запотевание
• легкий запах затхлости
• потрескивание при включении

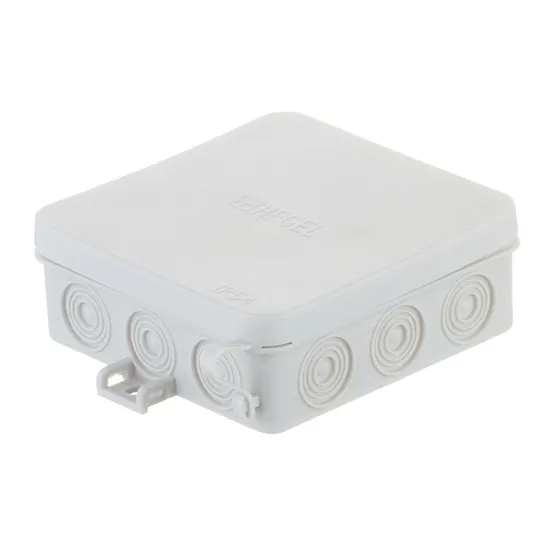

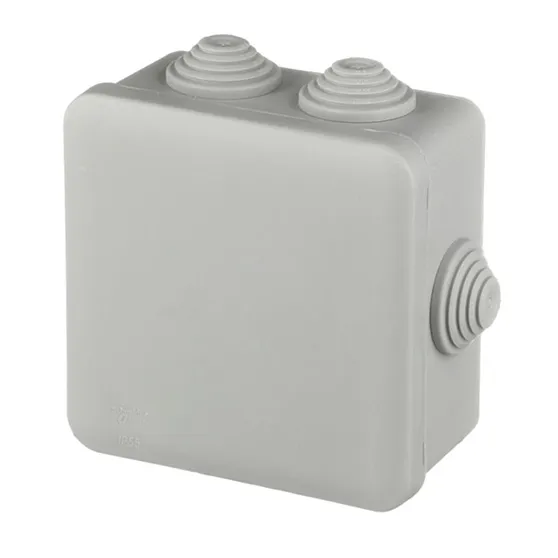

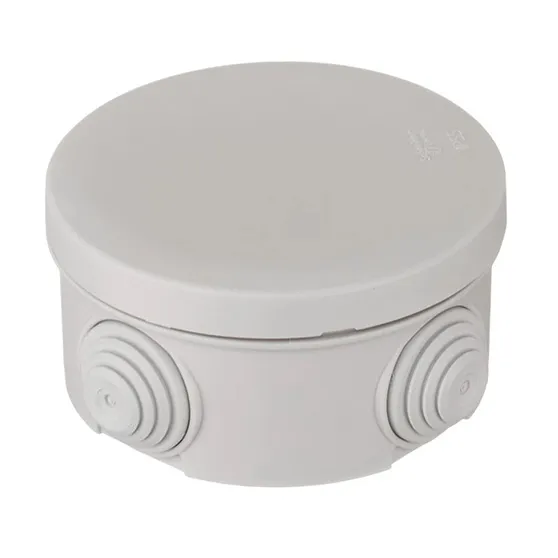

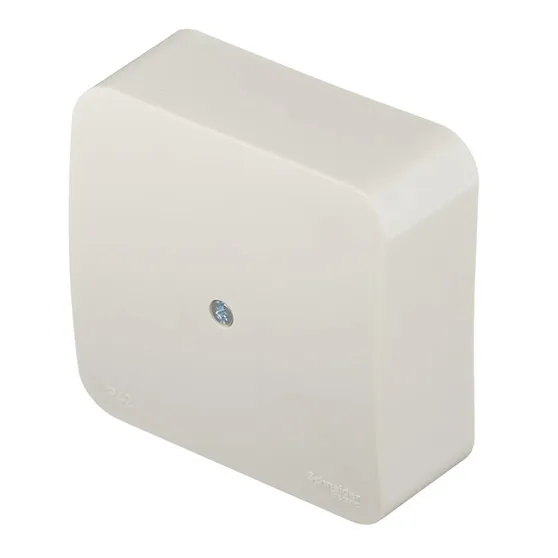

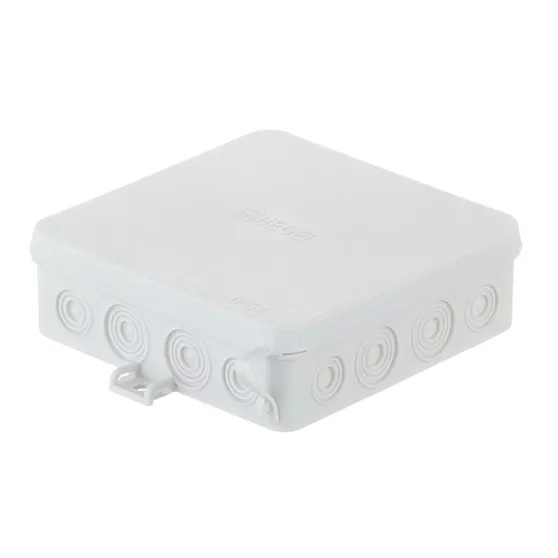

В распределительных коробках ситуация еще сложнее: они закрыты, конденсат обнаруживают только после вскрытия.

При появлении влаги УЗО будет выключаться до тех пор, пока контакты полностью не высохнут. Но если внутри уже началось окисление, утечка тока останется даже после высыхания — придется менять розетку или монтажную коробку. В сыром помещении проблема возвращается, поэтому важно устранить причину влажности.

Ошибка при монтаже

Неправильная коммутация нарушает базовый принцип работы устройства защиты. Самая опасная ошибка — соединение нулевого рабочего и заземляющего проводника после УЗО. Часть рабочего тока возвращается через землю, прибор воспринимает это как утечку и сразу срабатывает. То же самое происходит, если на одной группе оставили соединенные между собой нулевые проводники.

Антон Шафиуллин

Если блок защиты начал срабатывать сразу после ремонта или подключения новых электроточек, обратитесь к профессиональному электрику. Ошибки при монтаже — одни из самых серьезных. К тому же их сложно обнаружить самостоятельно, если нет опыта.

Слабые контакты

Плохой контакт внутри розетки, выключателя или распределительной коробки вызывает локальный перегрев. Пластик плавится, изоляция разрушается, и в результате появляется небольшая, но постоянная утечка тока.

Основной признак — УЗО выбивает при включении нагрузки в одной розетке, тогда как в других оно работает нормально. Также сигналами могут быть запах нагретого пластика или потрескивание. Даже если внешне розетка выглядит исправной, внутри может быть ослабленный винт, трещина в корпусе или подгоревшая клемма.

Неисправность крайне опасна, потому что может привести к короткому замыканию и возгоранию. Переключение в другое гнездо не решает проблему — поврежденную точку питания нужно заменить.

Ложное срабатывание

УЗО реагирует на любой дисбаланс токов, даже если реальной опасности нет. Причина может быть в неправильном выборе устройства защиты:

• неподходящий номинал чувствительности, например 30 мА на вводе в квартиру
• модель, не рассчитанная на конкретный тип нагрузки
• низкое качество механизма

В такой ситуации УЗО способно отключаться даже при нормальной работе сети.

Ложное срабатывание также может провоцировать индуктивная нагрузка. Холодильники, стиральные машины, кондиционеры и некоторые другие приборы создают кратковременные пусковые токи. Они проходят по цепи как небольшая утечка, но защитное устройство считает это аварийной ситуацией.

Условия эксплуатации тоже влияют на поведение УЗО. Влажность, пыль, резкие скачки температуры, вибрации, монтаж возле отопительных труб или в плохо проветриваемых нишах ускоряют старение механизма. В результате устройство защиты становится нестабильным и начинает отключаться не в тот момент, когда нужно: на полностью исправной линии, без нагрузки или в ситуациях, когда потерь тока нет.

При реальной утечке УЗО всегда падает в конкретный момент, например при включении электроприбора или во время водных процедур (влага попадает в распредкоробку в ванной). Если же устройство в принципе не взводится даже при обесточенных розетках или падает хаотично, без видимых причин, это с большой вероятностью ложная реакция, и причина не в проводке или технике. Если такая ситуация повторяется часто, лучше вызвать электрика для точной диагностики.

Короткое замыкание

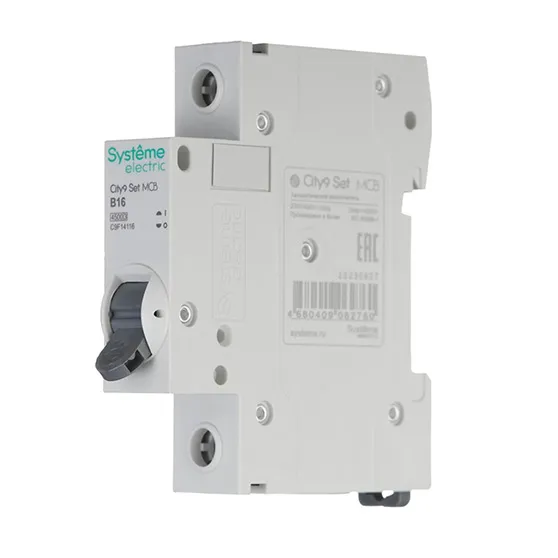

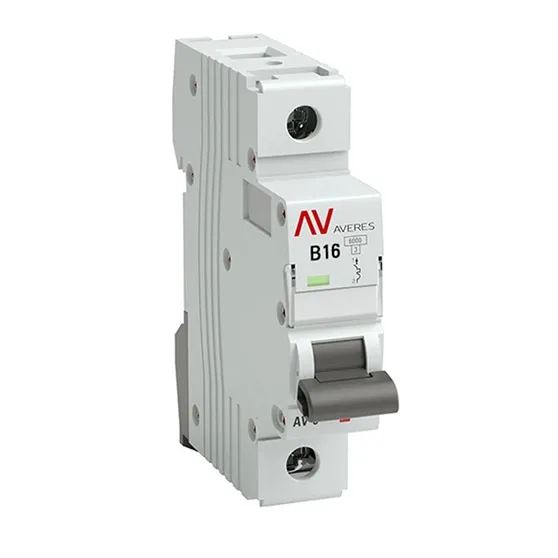

На короткое замыкание в чистом виде реагирует только автоматический выключатель, так как его задача — защищать от сверхтоков. УЗО может сработать, если в этот момент возникла сопутствующая утечка в проводке: например, обгоревшая жила коснулась металлического корпуса или заземляющего контакта.

На замыкание указывают следующие признаки:

• резкое отключение прибора, иногда одновременно с автоматом
• потемневший пластик в гнезде или монтажной коробке
• периодические хлопки или щелчки
• запах жженого

Антон Шафиуллин

Короткие замыкания нельзя игнорировать: из-за высокой температуры повреждение часто распространяется на соседние провода. Контакты обгорают, изоляция плавится, а кабель начинает терять электричество даже после устранения изначального дефекта. В итоге придется менять участок линии или всю монтажную коробку.

Перегрузка сети

На превышение мощности тоже срабатывает автоматический выключатель. Однако такая ситуация часто приводит к перегреву и, как следствие, незначительной утечке тока. Защитный модуль фиксирует ее и обесточивает линию.

Перегрузка чаще возникает в старом фонде, где кабельные линии не рассчитаны на большой объем потребления энергии. Работа сразу нескольких мощных приборов создает высокий ток в одном контуре, контакты перегреваются, изоляция теряет свойства. Утечка растет и со временем становится постоянной. Из-за этого УЗО выбивает при подключении нагрузки, хотя сама техника исправна.

Характерный признак — периодическое отключение в определенное время суток. Например, УЗО может выбивать только вечером, когда нагрузка на линию максимальная. Чтобы обнаружить перегрузку, временно отключают часть техники. Если срабатывание прекратилось, нужно перенаправить часть мощности на другую линию и пригласить электрика для диагностики проводки.

Что делать, если сработало УЗО

Если устройство защиты отключилось, важно действовать спокойно и последовательно, а также соблюдать меры безопасности:

• перед началом любых действий убедитесь, что вы не касаетесь оголенных проводов, влажных поверхностей и не стоите босиком на полу
• если есть запах гари, искры, оплавление розетки или влажность в зоне подключения, не подавайте питание и сразу вызывайте мастера

Если явных признаков аварии нет и вы решили действовать самостоятельно, приступайте к пошаговой диагностике:

1. Освободите все розетки и отключите стоящие после устройства защиты автоматы. Важно полностью обесточить линию, чтобы исключить влияние электроприборов.
2. Включите УЗО без нагрузки, подняв на нем рычаг. Если получилось, скорее всего, дело в технике. Если же УЗО не включается или не держит положение, проблема в его неисправности или электропроводке.
3. Подайте питание на первый автомат. При отсутствии проблем последовательно включайте следующие. Если при включении одного из них УЗО падает, значит, утечка в проводке этой линии.
4. Если все автоматы включились без проблем, повторите тот же алгоритм с техникой — последовательно включайте приборы в розетку. Как только УЗО среагирует, источник проблем найден.
5. Проверьте проблемный прибор, подключив в другое гнездо. Защита должна вновь сработать.

Если причина отключения связана с конкретным прибором, отнесите его в сервис для ремонта или замены. Если проблема в линии или одном из ее участков, следующий шаг — определить, где именно происходит утечка тока.

Как найти утечку тока при срабатывании УЗО

Чтобы определить место утечки, используют несколько способов диагностики с помощью специальных инструментов. Если у вас нет такого опыта, для этой задачи лучше пригласить электрика.

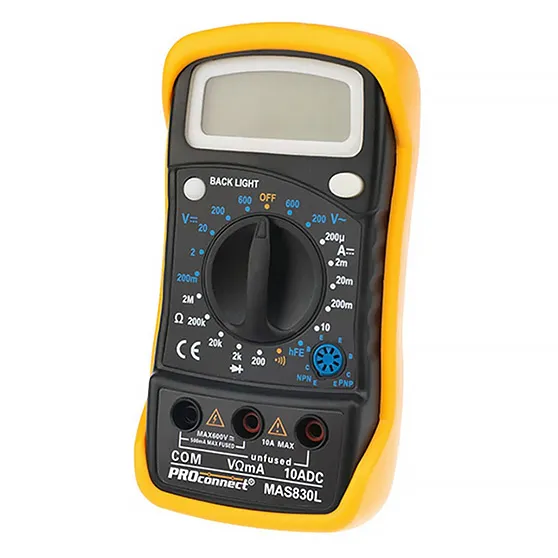

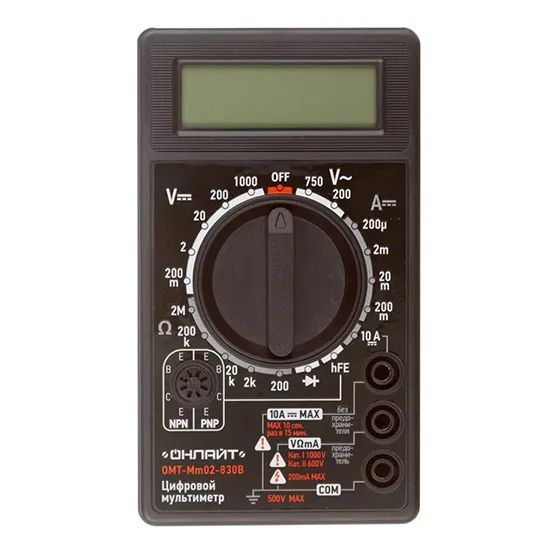

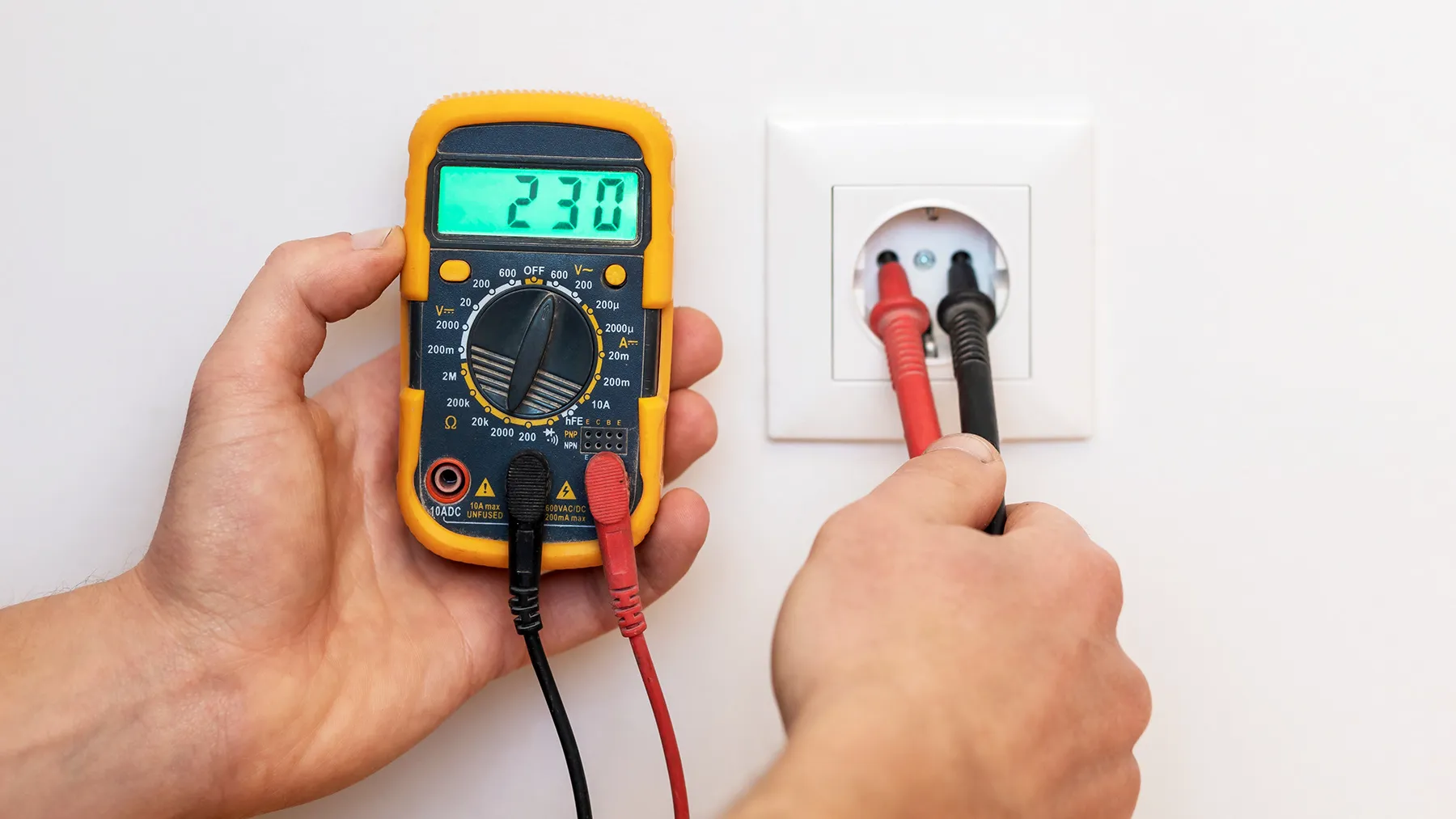

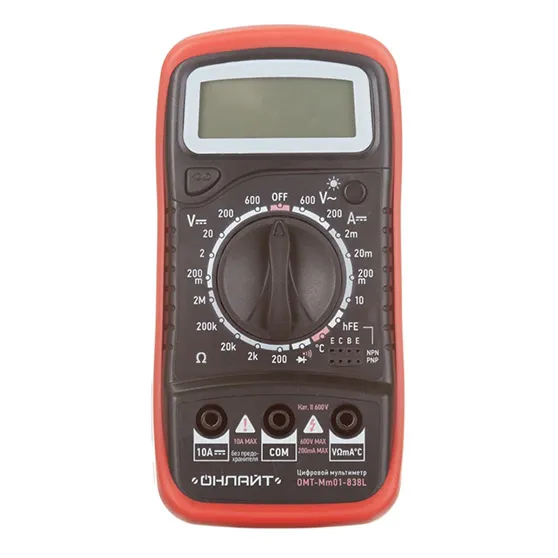

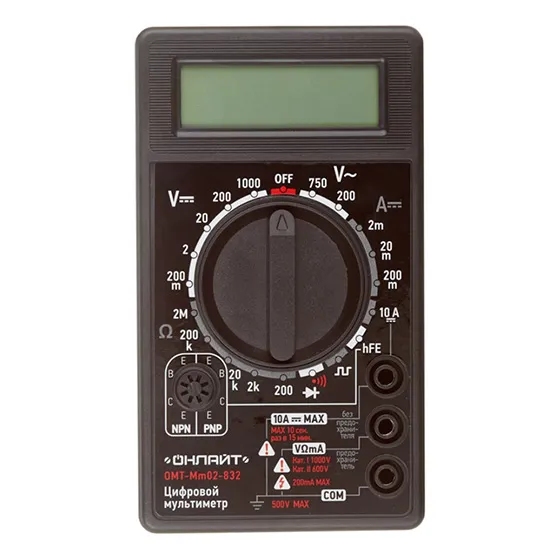

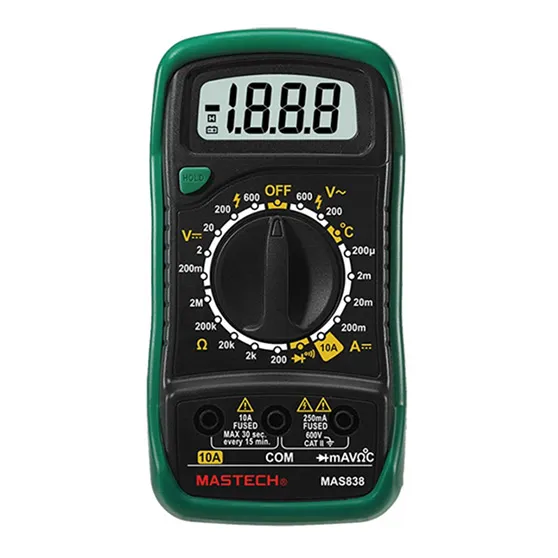

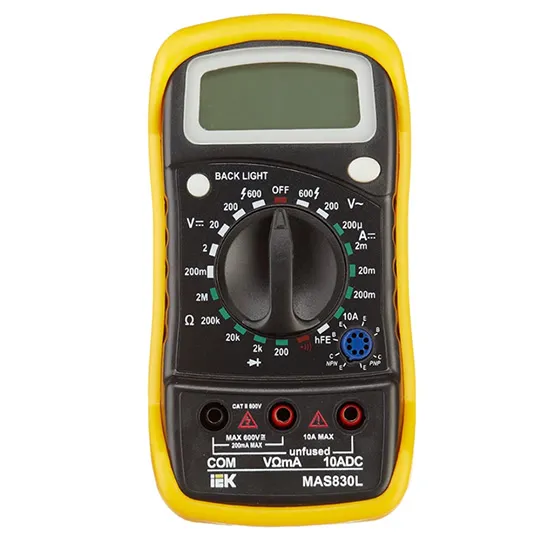

Мультиметр

Мультиметр подходит для первичной проверки, если у вас есть минимальные навыки работы с электрикой. Им измеряют сопротивление изоляции между фазой/нулем и заземляющим проводником или корпусом прибора. Чем ниже сопротивление, тем выше вероятность утечки.

Первым делом отключают питание (работы под напряжением недопустимы), обесточивают сеть и переключают мультиметр в режим измерения сопротивления. Нормальное значение для бытовой техники — выше 0,5 мОм.

Мультиметром можно найти утечку внутри:

• розетки — ее меняют и дополнительно проверяют проводку на этом участке
• прибора — неисправную технику нужно сдать в сервис
• подключенной линии — проверяют всю цепь на повреждение изоляции

Однако прибор не всегда помогает найти проблему на скрытых участках проводки: там сопротивление может оставаться высоким даже при локальном повреждении.

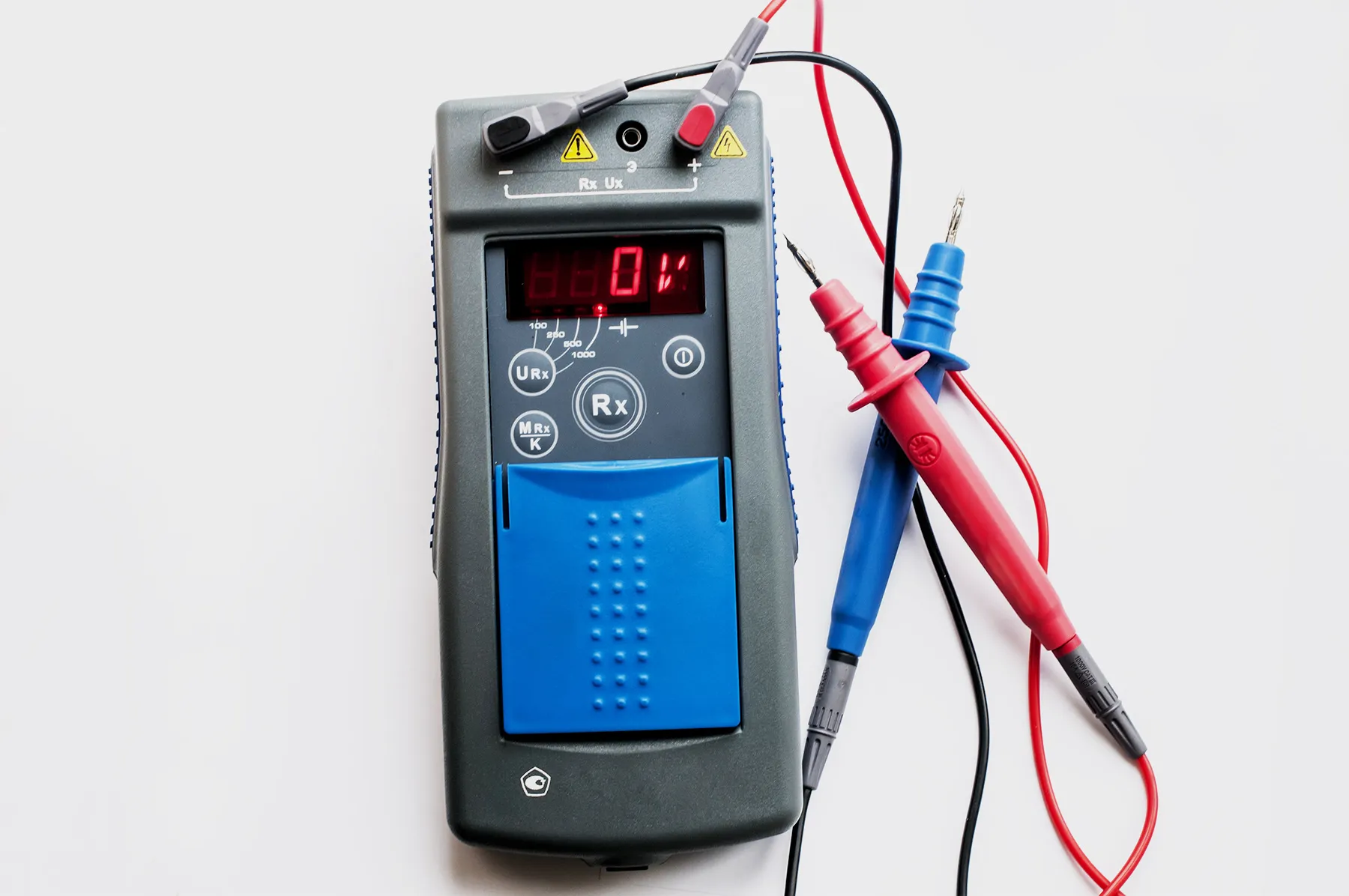

Мегаомметр

Мегаомметр подает на цепь повышенное тестовое напряжение и измеряет сопротивление изоляции всей проводки. Проверка показывает, где именно кабель поврежден или разрушен. Поиск выполняют только на обесточенной линии.

Это точный способ диагностики, но он требует навыков и допуска к электромонтажным работам. Мегаомметр используют электрики при ремонте, приемке квартир, проверке старых сетей и регулярных срабатываниях УЗО. Самостоятельно выполнять такие измерения нельзя, чтобы не повредить чувствительную электронику.

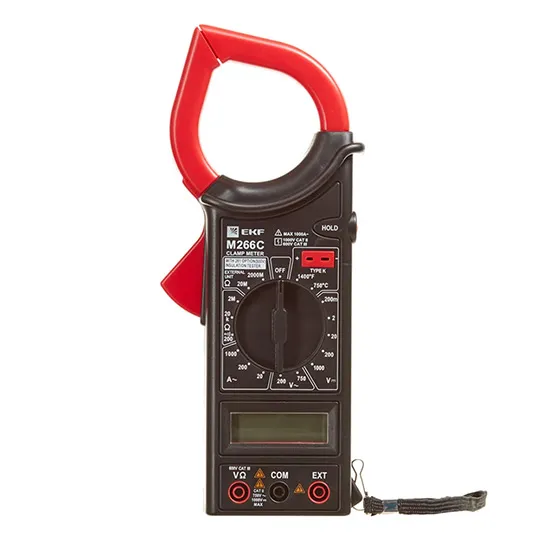

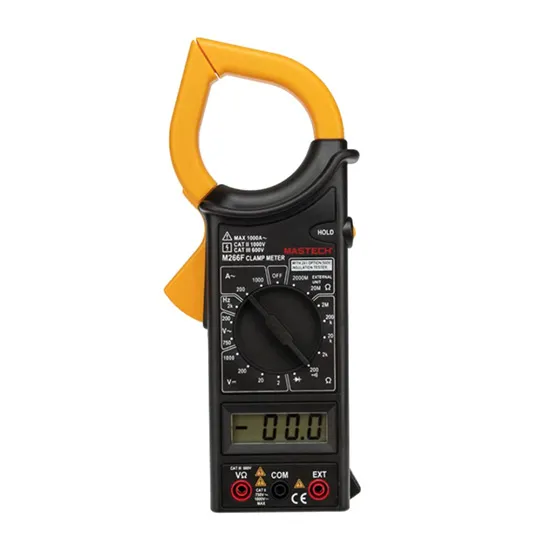

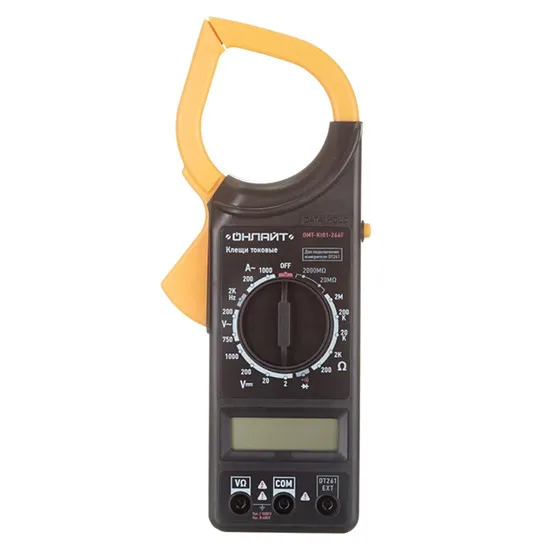

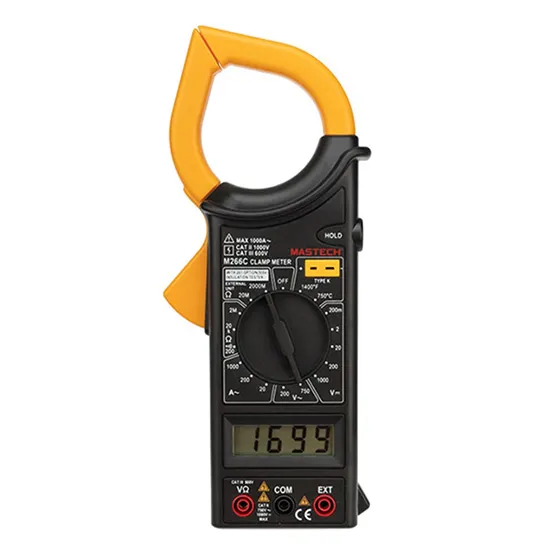

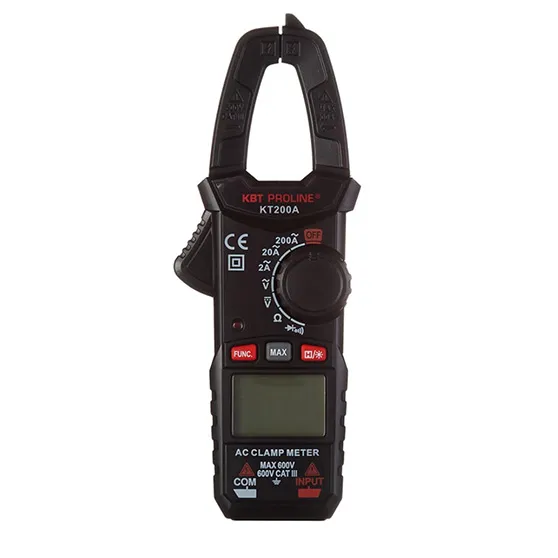

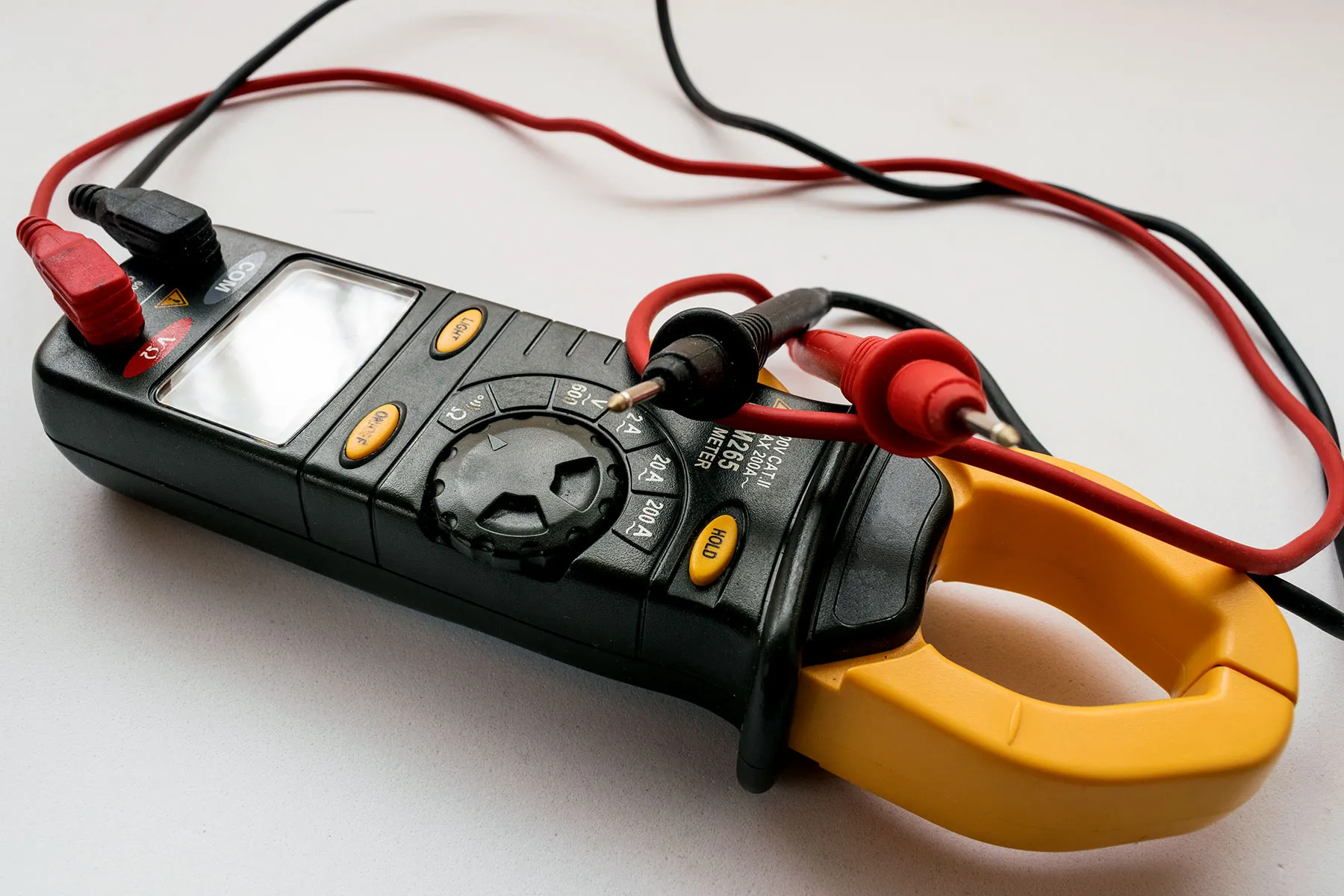

Токовые клещи

Инструмент позволяет искать утечки прямо в рабочем контуре, не разбирая его. Клещи надевают на кабель так, чтобы в «кольце» оказались сразу два проводника: фаза и ноль. При нормальной работе их токи взаимно компенсируются, и прибор показывает ноль.

Клещами работают поэтапно: сначала проверяют кабель целиком, затем продвигаются от щитка к розеткам и распределительным коробкам, отсоединяя линии по очереди. Когда показания перестают отклоняться от нуля, проблемный участок найден. Этот метод используют, когда понятно, что утечка не в приборе и не в розетке, а где-то в проводке.

Способ особенно полезен, когда УЗО срабатывает периодически или при определенной нагрузке, так как помогает точно понять, в чем причина. Но для работы с токовыми клещами необходим опыт в электрике. Неправильный захват проводников может исказить результаты измерения.

Когда нужно вызывать электрика

Самостоятельная проверка не всегда помогает и может быть опасной. Вызвать специалиста нужно в следующих случаях:

• УЗО выбивает хаотично или периодически, например только во влажную погоду или вечером. Это указывает на скрытую нестабильную утечку в проводке, которую нужно искать электроизмерительными инструментами.
• Отключения начались после монтажных работ. Причиной могут быть механическое повреждение кабеля, ошибки установки электроточек или ослабление контактов.
• При запахе гари, нагреве розетки или потемнении пластика. Это прямые признаки перегрева и разрушения изоляции. Такие дефекты опасны и ведут к короткому замыканию. Включать устройство защиты самостоятельно запрещено.
• Если УЗО срабатывает постоянно. Это признак системной проблемы, каждый элемент которой нужно проверять.
• Если причину не получилось найти методом исключения. Дефект может быть в скрытой части проводки, требующей вскрытия и профессионального ремонта.

Как избежать проблем с УЗО

Отключения легче предотвратить, чем исправлять проблему после. Чтобы продлить срок службы оборудования и снизить риск срабатываний:

• Нажимайте кнопку-тестер на устройстве защиты раз в месяц. Если реакции нет, механизм неисправен и больше не защищает сеть. Его нужно заменить.
• Не перегружайте сеть, особенно если проводка старая. Постоянный перегрев кабелей разрушает изоляцию и вызывает фоновую утечку тока, из-за которой УЗО начинает срабатывать. Важно распределять мощные приборы по разным линиям и не включать несколько в одну розетку.
• Следите за состоянием техники. Изоляция в нагревательных элементах стареет, и УЗО реагирует на каждую микротрещину. Чем старше устройство, тем выше риск аварии.
• Регулярно проверяйте герметичность розеток и состояние монтажных коробок, не устанавливайте их слишком близко к источникам воды. Для мокрых зон используйте влагозащищенные электроустановочные изделия (класс IP44 и выше).

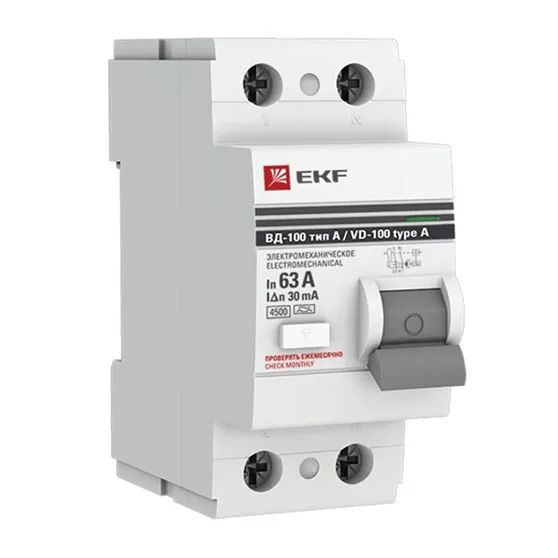

• Используйте УЗО подходящего типа. Для современной техники подходит класс А или F, а не AC. Последний неверно реагирует на скачки тока от электроники, что приводит к ложным отключениям или игнорированию аварийной ситуации.
• Проверяйте качество контактов. Ослабленные винты или подгоревшие клеммы создают локальный нагрев и уводят ток по сторонним путям. УЗО считывает это как утечку и отключает сеть. Раз в несколько лет проверяйте соединения на ключевых линиях.

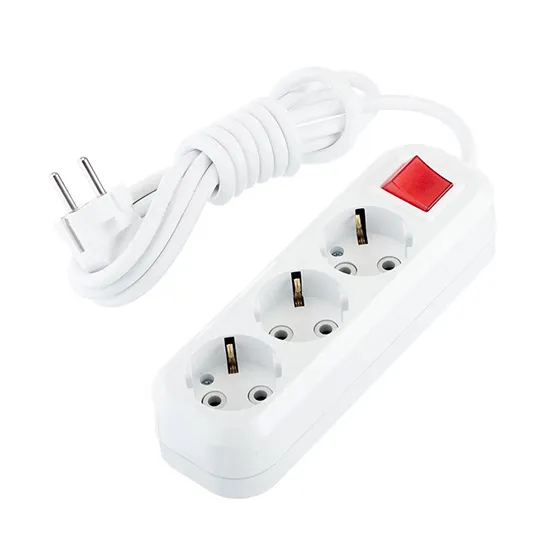

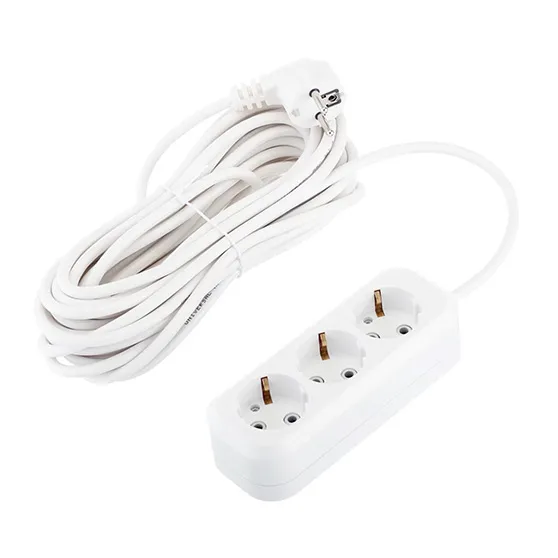

• Не используйте дешевые удлинители и переходники. Плохой контакт в тройнике также приводит к перегреву и пробою изоляции. В результате УЗО начинает падать при включении мощных приборов. Покупайте качественные и надежные аксессуары.

Распространенные ошибки и мифы

Многие ошибки при работе с УЗО появляются из-за неправильных представлений о возможностях устройства. Разберем самые распространенные заблуждения:

• Если УЗО выбивает, оно неисправно. Почти всегда устройство отключает питание небезосновательно. Замена на другую модель без обнаружения причины срабатывания не исправит ситуацию.
• Можно просто отключить УЗО. Это единственная защита от утечки тока, и его ни в коем случае нельзя выключать. При аварийной ситуации электричество может пройти через человека.
• При наличии УЗО автомат не нужен. Автоматический выключатель реагирует только на перегрузку и короткое замыкание. Он не отключает цепь при утечке, поэтому не защищает человека от поражения электричеством. Приборы должны работать вместе.
• Выбитый аппарат достаточно включить обратно. Любое срабатывание сигнализирует о ситуации, которая вновь даст о себе знать через некоторое время. Поэтому диагностика обязательна.
• Кнопка «Тест» нужна только для выявления проблемы. Она действительно может помочь обнаружить источник отключений, но не стоит пренебрегать профилактикой. Регулярно нажимайте кнопку-тестер, чтобы проверять исправность самого защитного устройства.
• Если УЗО выбивает зимой, оно неисправно. Обогреватели увеличивают электропотребление на линии, а из-за колебания температур в точках питания, распределительных коробках и щитке образуется конденсат или влага. Из-за этого чаще происходят потери тока и срабатывает защита.
• Новое УЗО всегда работает идеально. Только что купленное устройство может быть неверно подобрано или установлено, также не исключен брак.

Часто задаваемые вопросы

Резюме

УЗО защищает от поражения электричеством и обесточивает линию, если фиксирует в цепи утечку тока. Большинство неисправностей можно определить методом исключения: вынуть из розеток все приборы и отключить автоматы, поднять рычаг защитного устройства, а затем последовательно подключать линии и технику.

Предотвратить возможные проблемы помогают правильный выбор УЗО, качественный монтаж и исправная техника. Важно не перегружать сеть, следить за состоянием розеток и распределительных коробок, регулярно проверять работу устройства кнопкой «Тест».
