Заземление электроприборов нужно для безопасности — чтобы людей и животных в квартире не било током. Разбираемся, из-за чего случаются такие удары, как работает защита и где взять заземление в квартире.
Где в квартире можно получить удар током
Самый большой риск получить электротравму в квартире — в «мокрых» зонах: на кухне и в ванной. Проводники электричества — это не только кабели и провода. Металлические корпуса электроприборов, влажный пол и тело человека отлично проводят электрический ток. Чаще всего он «утекает» из неисправных электроприборов.
Даже струя воды из-под крана может бить током. Если это происходит редко — возможно, дело в статическом напряжении. Если же вы регулярно в душе чувствуете неприятное покалывание — в числе других причин к этому может приводить нарушение или отсутствие заземления.
Почему вода в кране бьет током
Узнайте большеЧто такое заземление и зачем оно нужно
Согласно главе 1.7 Правил устройства электроустановок (ПУЭ), заземление — это преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.
В частных домах в качестве заземляющих устройств (заземлителей) обычно используют вбитые глубоко в грунт металлические стержни. А многоквартирные дома защищают при помощи заземлителей, расположенных вдоль линий электропередач рядом с распределительными щитами и трансформаторами. За работоспособностью заземляющих устройств следят компании, обслуживающие электросети.
Заземлитель в частном доме
Заземление защищает человека от удара электрическим током. Чаще всего такой удар можно получить от бытового электроприбора: стиральной машины, чайника или холодильника. У прибора может перетереться оплетка на питающем шнуре, и оголенные провода будут торчать наружу. Или внутри что-то сломается, и металлический корпус окажется под напряжением. Когда человек прикоснется к такому прибору, через тело потечет электрический ток — именно это называют ударом. Но если прибор будет заземлен, ток уйдет в землю и не причинит человеку вреда.
Взаимодействие с незаземленным и заземленным электроприбором
Какие есть способы заземления
Незаземленная электросеть потенциально опасна для жителей квартиры, особенно для маленьких детей и домашних животных, которые не осознают опасности и активно изучают пространство вокруг себя. Когда выбирают, как в квартире сделать заземление, обычно используют один из трех способов:
- закладывают заземление в кабеле
- ставят в электрощитке приборы дифференциальной защиты от удара током — УЗО или дифавтомат
- делают собственный контур заземления
Заложить заземление в кабеле
Этот способ подразумевает подключение квартиры к общедомовому контуру заземления. Узнайте в управляющей компании, есть ли такой контур в вашем доме. Если да, можно сделать заземление в квартире своими руками. Но в квартире, построенной при СССР или в 1990-е годы, для этого нужно будет сначала поменять проводку. Если же в доме нет заземляющего контура, вам подойдут другие способы — о них мы пишем ниже.
Желто-зеленая жила в современной электросети — «земля»
В старых домах на розетки приходят провода с двумя жилами: «ноль» и «фаза». У проводов современной электросети есть еще третья жила — «земля», оплетка на ней желто-зеленого цвета. Современную проводку менять не нужно. А вот старую, двухжильную, надо заменить на провода с тремя жилами и подключить «землю» к общедомовому контуру во вводном электрощитке — он стоит на входе в квартиру или на лестничной клетке.

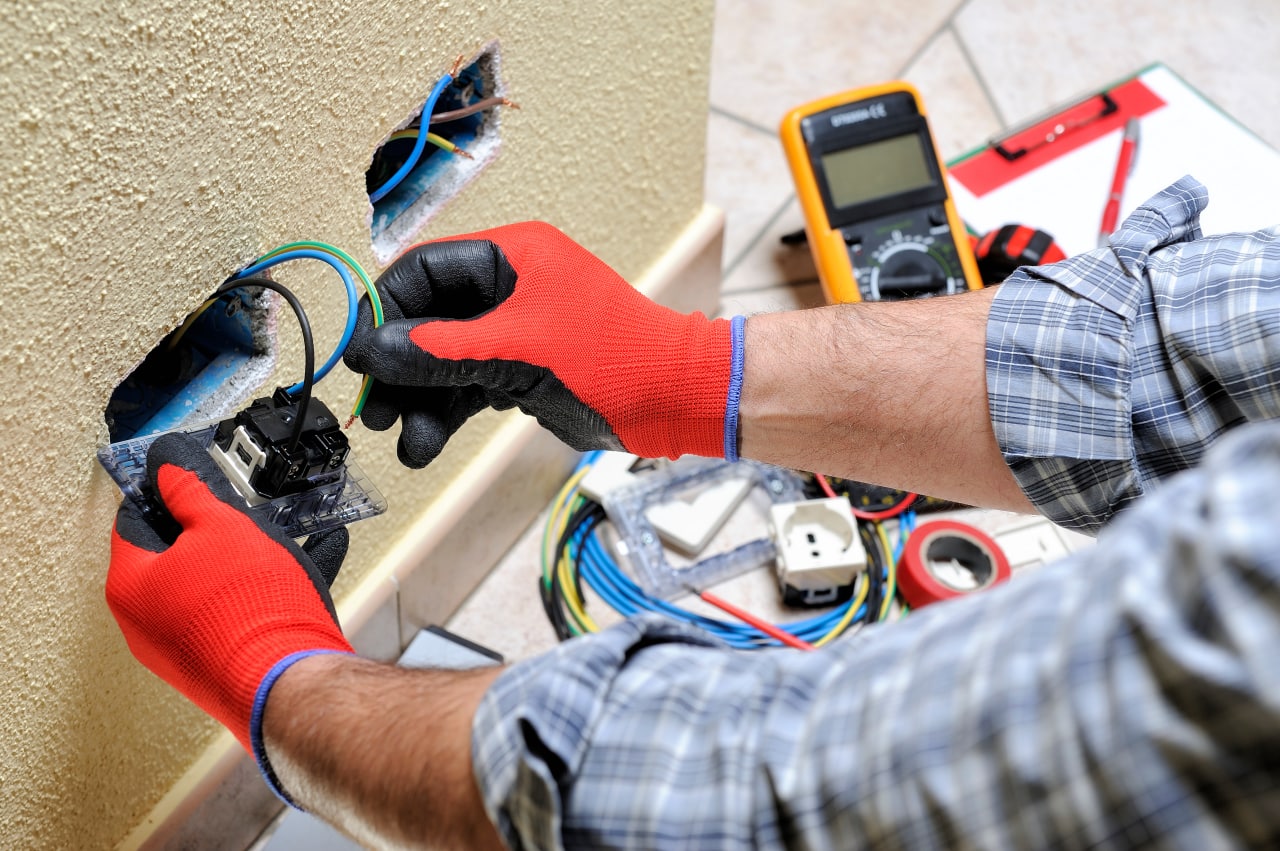

Замену проводки лучше доверить профессионалу. Это шумные и пыльные работы, во время которых нужно штрабить стены и обеспечить качественный монтаж проводов и грамотное подключение к электрощитку.
Чем и как штрабить стены под проводку
Узнайте большеПоставить УЗО или дифавтомат
Не все многоквартирные дома подключены к заземляющему контуру. Если в квартире нет заземления — что делать? В этом случае защитить от удара электрическим током могут специальные приборы: УЗО и дифавтомат. Эти устройства очень быстро — в среднем в течение 30 миллисекунд — отключают питание в домашней электросети. Происходит это так:
- человек касается корпуса испорченного электроприбора
- ток начинает утекать через тело
- УЗО или дифавтомат обнаруживает эту утечку и тут же отключают питание — человек даже не успевает ничего почувствовать
Чем дифавтомат отличается от УЗО
Узнайте большеОпытные электрики советуют разделять домашнюю проводку на отдельные линии: одна для освещения, вторая для обычных розеток, третья — для розеток, к которым подключают потенциально опасные приборы с металлическим корпусом: стиральную машину, бойлер и электроплиту. Так будет удобнее и безопаснее: чтобы починить розетку или заменить лопнувшую лампочку, не придется полностью обесточивать квартиру.

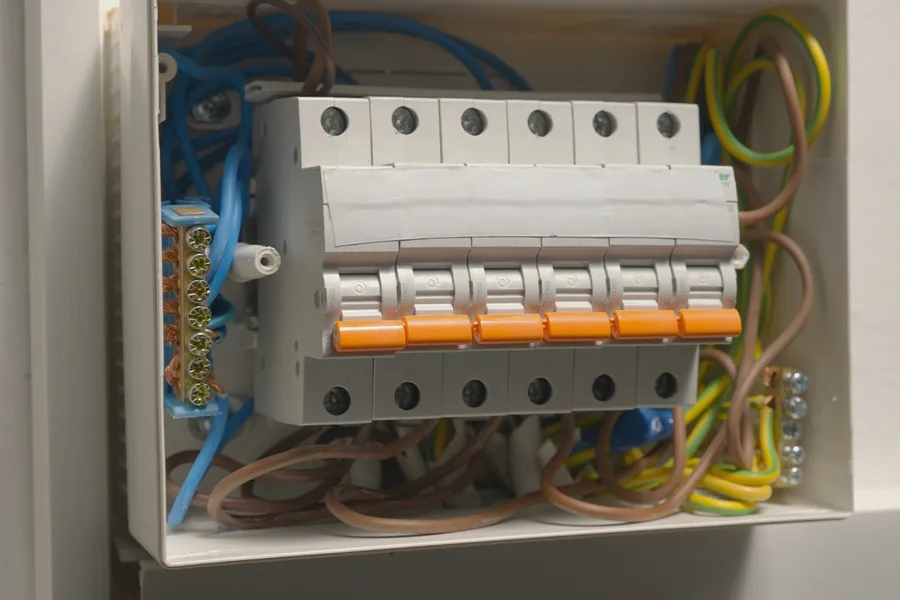

Все линии проводки идут от квартирного электрощитка. УЗО и дифавтомат нужно ставить только на ту линию, которая запитывает стиральную машину и другие приборы с металлическим корпусом. Для остальных линий достаточно обычных автоматов. Когда УЗО или дифавтомат сработают, они отключат свою линию и обесточат потенциально опасные приборы — но при этом свет в квартире не погаснет и телевизор продолжит работать.
УЗО и дифавтоматы — очень чувствительные устройства, поэтому обратите внимание на их постоянные срабатывания: это верный признак, что с заземлением и электрикой в «мокрых» зонах неполадки. Лучшее, что вы можете сделать в такой ситуации, — отключить от розетки неисправный электроприбор и вызвать электрика.
Смонтировать собственный контур
Заземляющий контур можно организовать своими силами — так же, как это делают владельцы дач и коттеджей. Но в многоквартирном доме подключение такого контура будет считаться модернизацией существующей проводки. Поэтому без согласования в управляющей компании ничего делать нельзя. Когда согласование получено — действуйте по инструкции, которую мы составили для жителей частных домов: последовательность работ здесь точно такая же.
Как правильно собрать электрощит в частном доме
Узнайте большеКак заземлить электроприборы в квартире
Розетки и вилки с заземлением
Выбирайте розетки и вилки в зависимости от того, где используете электроприбор. В жилой сухой комнате торшер, пылесос или фен — устройства относительно безопасные. Их подключают через обычный двужильный провод, двухконтактную вилку и розетку. Такие вилки и розетки предназначены для приборов с корпусом из пластика — материала, не проводящего ток (II класс защиты). К этому же классу относятся деревянные корпуса, которые встречаются у дорогих аудиосистем.
Двужильный провод
Приборы в «мокрых» зонах — ванной и кухне — подключают через трехконтактные вилки, которые кроме двух обычных штырей имеют дополнительный контакт. Такие вилки втыкают в специальные розетки, также имеющие дополнительный контакт (заземление) в виде двух заглубленных усиков. Трехконтактные вилки и розетки обязательны для подключения приборов с металлическими токопроводящими корпусами (I класс защиты): стиральных и посудомоечных машин, электрических плит и духовок, холодильников и бойлеров.
Трехконтактная вилка
К трехконтактным розеткам ведут трехжильные кабели. К третьему (заземляющему) контакту заземленной розетки приходит защитный проводник. На электрических схемах он обозначается PE — в обиходе «земля». Это провод с изоляцией желтого цвета и зеленой полосой. Давайте разберемся, откуда он приходит в розетку.
Как заземлить приборы на электрощитке
В новом доме
В современных многоквартирных домах со штатным заземлением защитный проводник идет от распределительного щитка, установленного на входе в квартиру. Так что прежде чем подключить бойлер или стиральную машину в новом доме, вам достаточно убедиться, что заземление исправно. Самый простой способ, который используют при приемке квартир, — с помощью тестера розеток. Он вставляется в розетку как обычная вилка, а на табло показывает напряжение в розетке и неисправности. При разных неисправностях загораются соответствующие светодиоды — их расшифровка приведена прямо на передней панели тестера.
В старом доме
Почти во всех домах, которые построены примерно до 1998 года, проводку в квартирах делали двужильным проводом. Это не значит, что в них нет заземления, просто раньше его монтировали по другой системе, более дешевой, но менее надежной. Одна из двух жил в проводке — нейтраль, или «ноль». Этот же провод одновременно выполняет функцию заземляющего.
Отличие старой системы от современной еще и в том, что контур заземления организуют не возле дома, а на электрической подстанции. Если из-за аварии, чрезмерной нагрузки или удара молнии контур отсоединится от нейтрали (электрики в таких случаях говорят «земля отгорела»), заземления в квартире не будет — однако без специальных приборов это выяснить невозможно, нужно вызывать электрика для проверки. Поэтому такую систему лучше заменить на более надежную современную, в которой используют трехжильный кабель. Но для этого нужно будет смонтировать собственный заземляющий контур.
Популярные ошибки
Непрофессиональные электрики и безответственные мастера нередко используют «народные» методы заземления. Важно знать, что они опасны и запрещены ПУЭ. Вот самые распространенные ошибки:
- Подсоединить защитный проводник (PE, желтый) к естественному заземлителю — например, к металлической водопроводной трубе. Такое заземление будет работать, но не факт, что надежно. Прежде всего потому, что трубы для этого не предназначены и постоянный электрический контакт с землей не гарантирован — ведь труба может заржаветь. Кроме того, в трубопроводе есть вставки и врезки из неэлектропроводных материалов. А воду, которая тоже выступает проводником, иногда отключают. Вы можете создать смертельный риск для соседей, если на «заземляющую» трубу станет утекать ток, а человек в соседней квартире коснется участка этой трубы и получит удар электричеством.
- Соединить отрезком провода два контакта из трех — «ноль» и «землю», сделав таким образом «зануление». В этом случае вам придется всегда вставлять вилку в розетку «правильной» стороной. Если перепутаете — почти гарантированно получите разряд в 220 В.
- Поставить заземляющую розетку как незаземляющую, проигнорировав третий контакт. Защита работать не будет, и если вы замкнете собой цепь (например, одновременно коснетесь стиральной машины и воды из-под крана), вас ударит током.
- Соединить трехжильным кабелем все трехконтактные розетки, довести его до щитка, а там подсоединить только две жилы: «ноль» и «фазу». Эти розетки будут работать — но без всякой защиты. И если из-за неисправности одного прибора его корпус окажется под напряжением, все остальные приборы, подключенные к трехконтактным розеткам, тоже будут бить током.
Резюме
Заземление нужно, чтобы защитить человека от удара электрическим током. Подключение к общему заземляющему контуру дома — самый простой выбор, когда вы решаете, как в квартире сделать заземление. Но при этом придется заменить в проводке двужильные провода на трехжильные. Не обязательно менять все провода, достаточно сделать это на кухне и в ванной, здесь выше всего риск получить удар током от электроприборов.
Контур заземления можно сделать самостоятельно, но только после согласования с управляющей компанией. Без заземления защиту от тока можно обеспечить с помощью УЗО и дифавтоматов. Не стоит использовать для этого «народные» методы — они слишком опасны.
