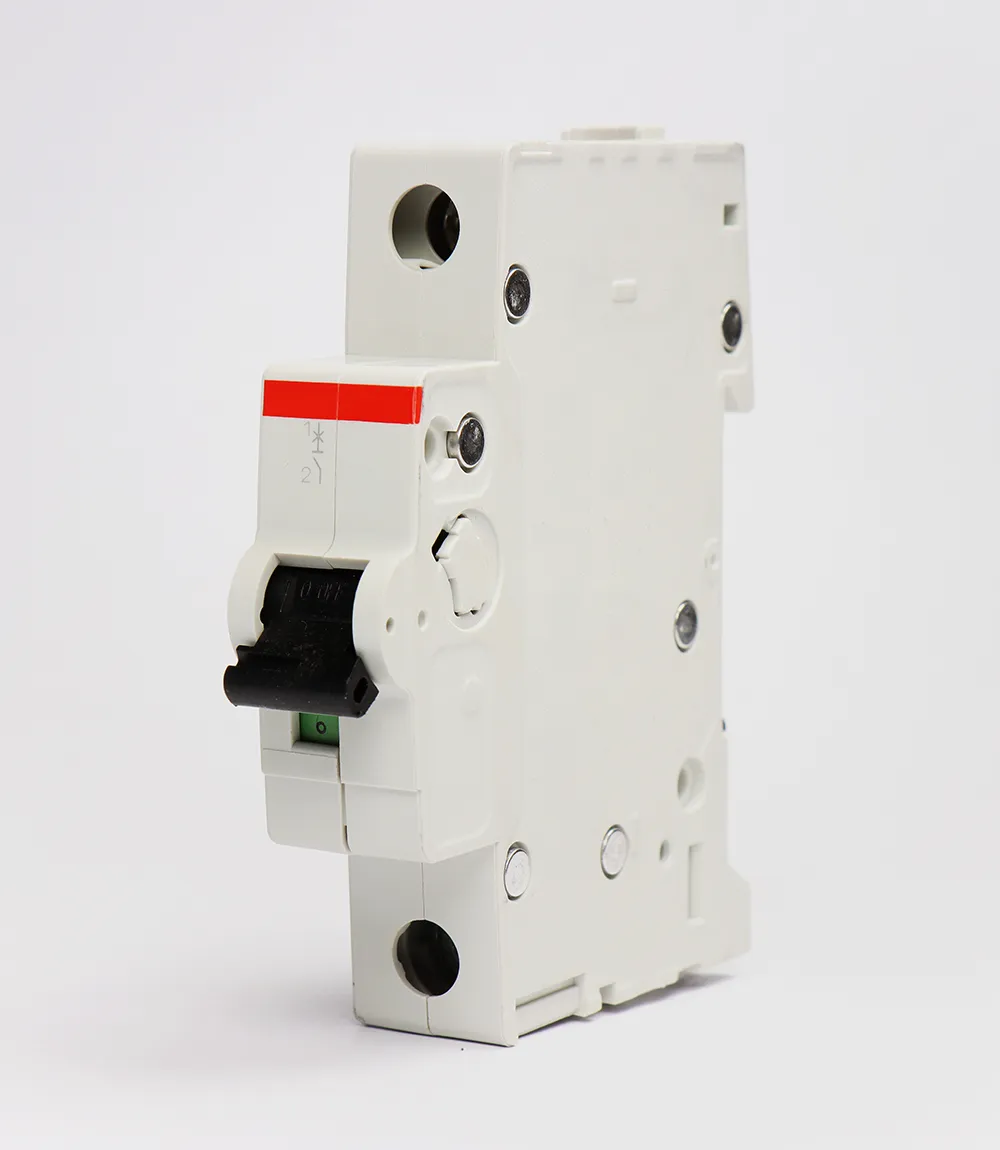

Любая домашняя электропроводка испытывает сильные нагрузки, поскольку к ней подключены разнообразные потребители энергии: от освещения до мощных бытовых приборов. Чтобы уберечь ее от коротких замыканий и перегрузок, используют автоматические выключатели (АВ, автоматы). Они эффективно защищают провода и технику, но периодически требуют замены. Рассказываем, как выбрать автоматический выключатель и каким критериям уделить особое внимание.
Источник: shutterstock.com
Почему важно вовремя менять автоматы
Если автоматический выключатель работает с нарушениями, то уровень защиты электропроводки от перегрузки и короткого замыкания падает. Поэтому важно своевременно заменять прибор на новый.
Что делать, если выбило пробки или автомат в квартире
Узнайте большеЗамена нужна, если автомат срабатывает даже при слабых нагрузках или, напротив, не реагирует на превышение допустимых показателей. Особенно опасна последняя ситуация, поскольку она может привести к спаиванию контактов и возгоранию.
Виды автоматических выключателей
Автоматические защитные автоматы обычно классифицируют по количеству полюсов и классу устройства (время-токовой характеристике). Выбор подходящего определяется мощностью и количеством приборов, которые вы планируете подключать к сети.
Типы автоматов по количеству полюсов

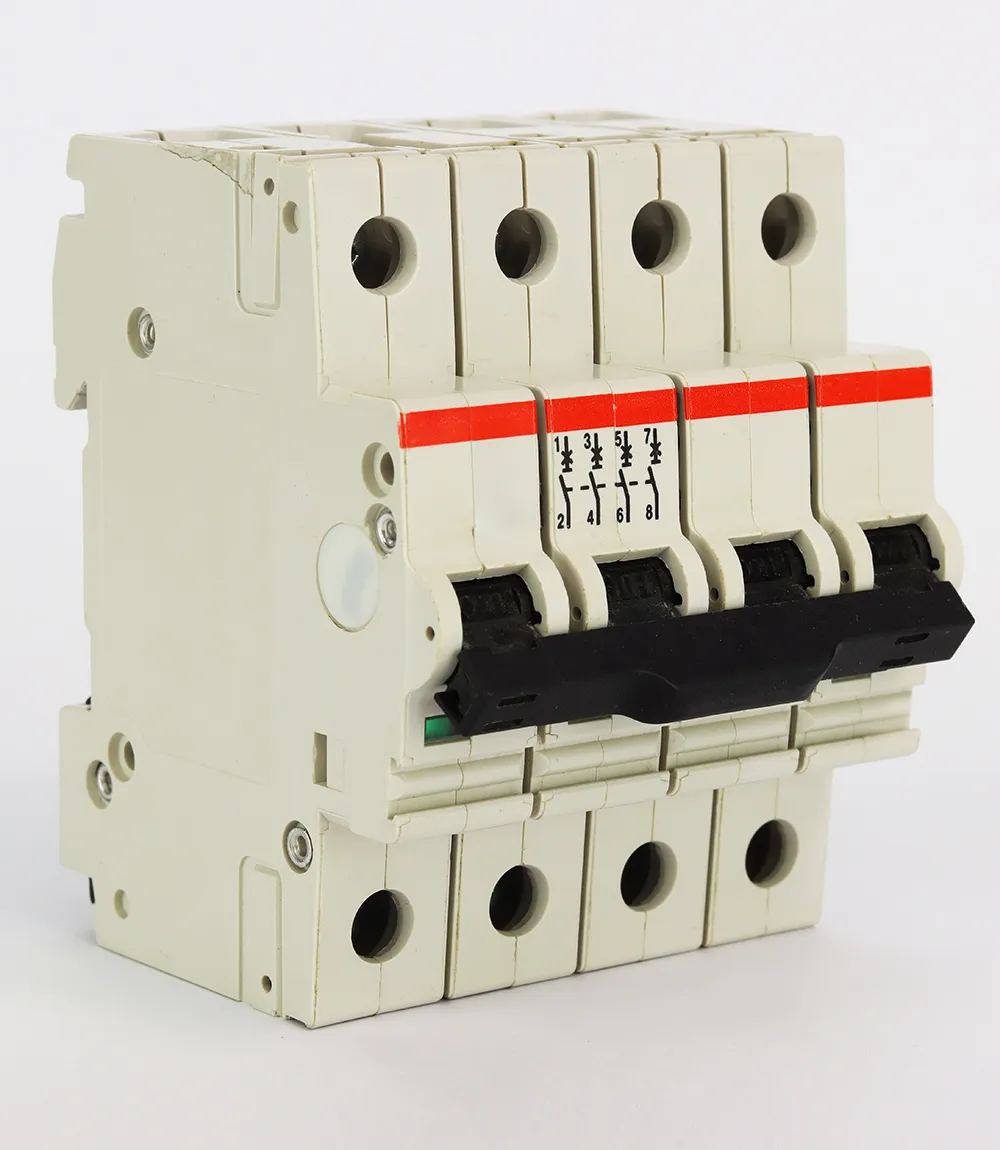

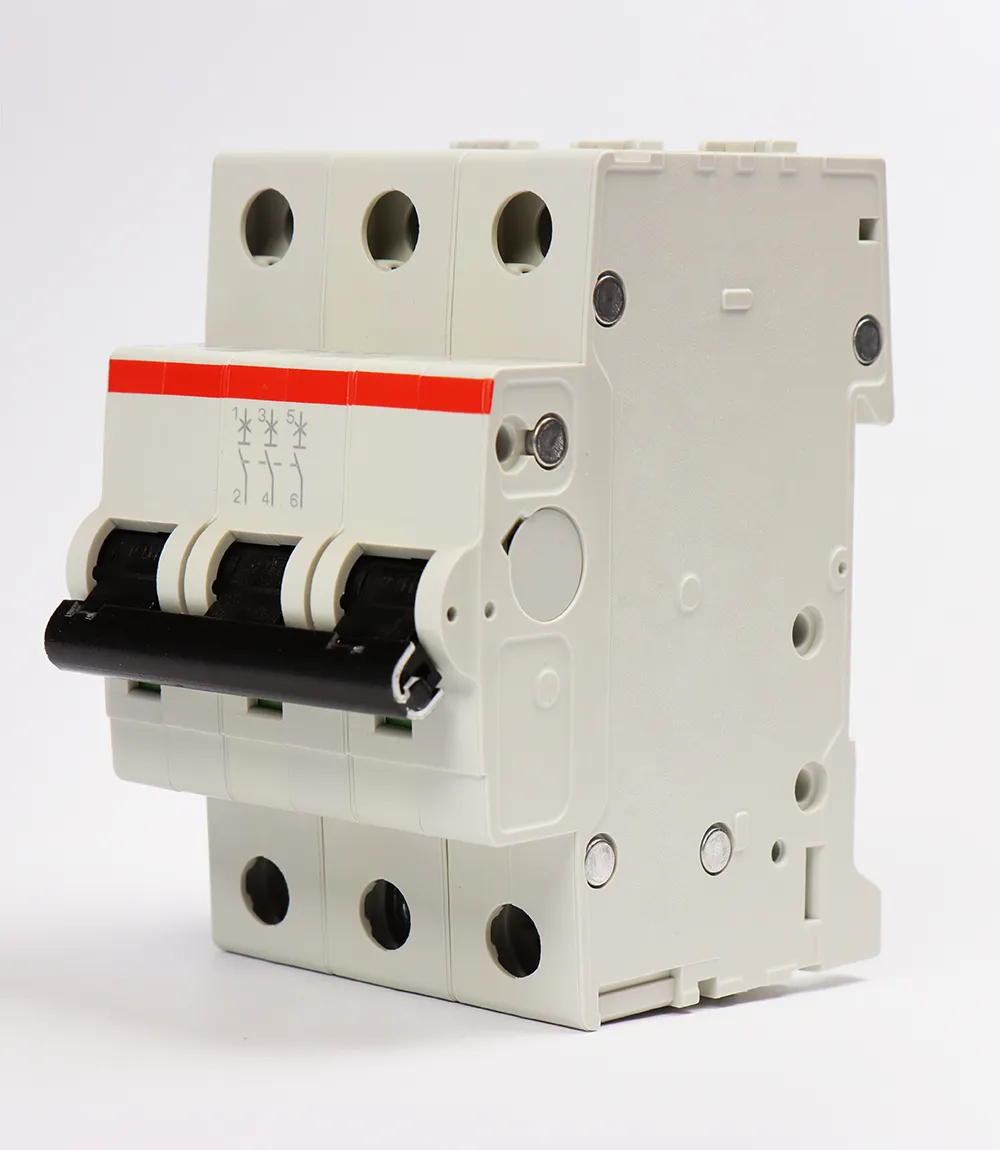

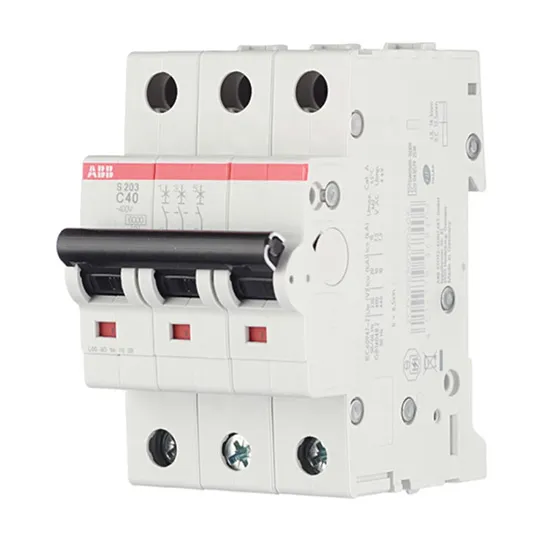

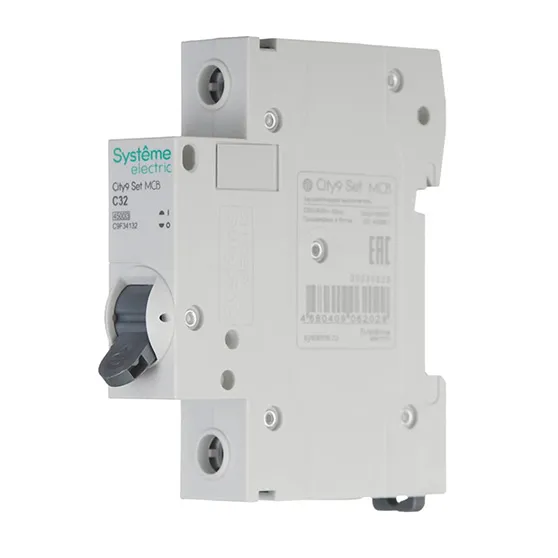

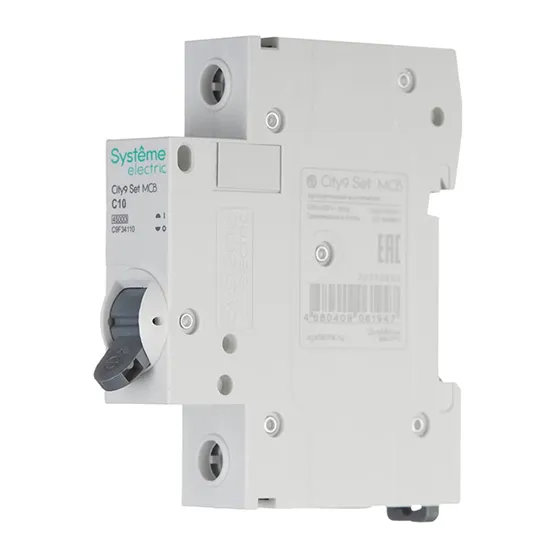

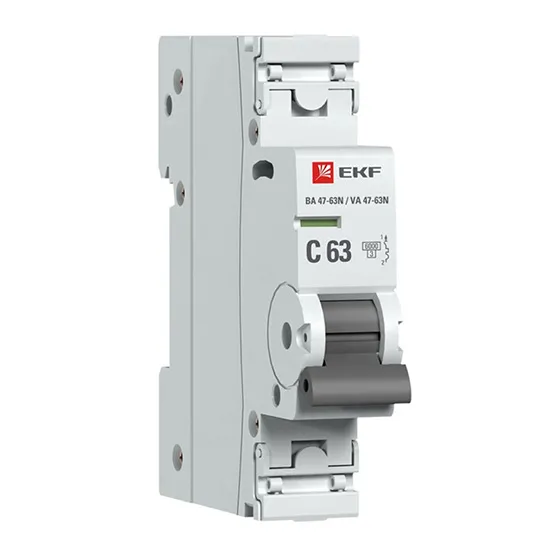

По этому критерию приборы различаются тем, сколько проводников к ним можно подключить. В зависимости от числа полюсов выделяют однополюсные, двухполюсные, трехполюсные и четырехполюсные модели. Самые распространенные — первые два вида автоматов, которые рассчитаны на напряжение сети 230 В. Трехполюсные и четырехполюсные в схеме домашней электропроводки встречаются редко. Они рассчитаны на напряжение сети 380 В и используются для подключения мощной (трехфазной) техники, например солярия или насоса.

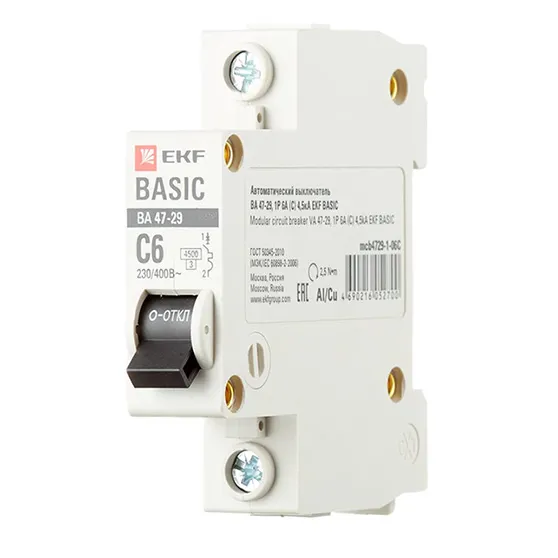

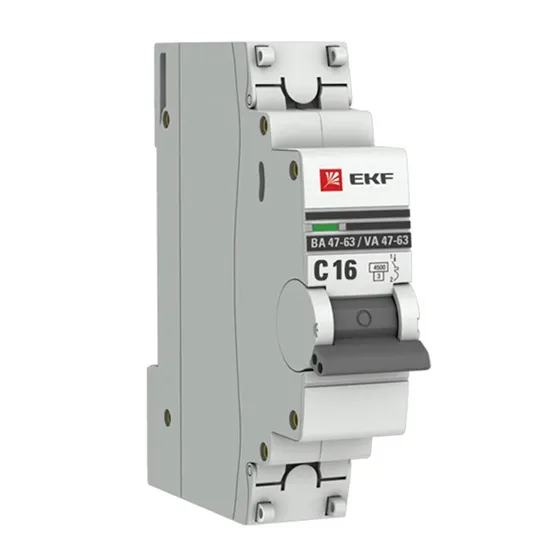

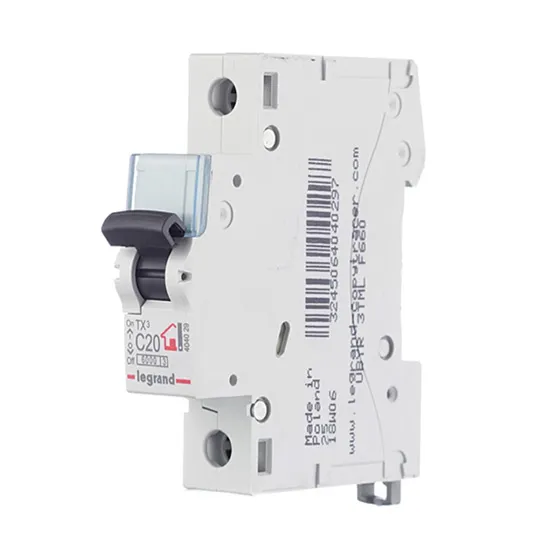

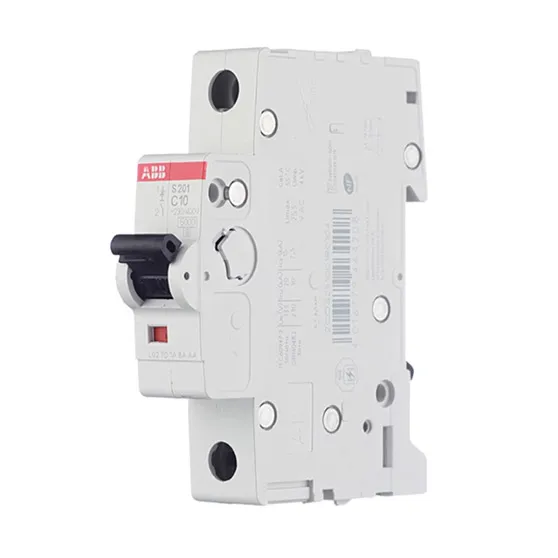

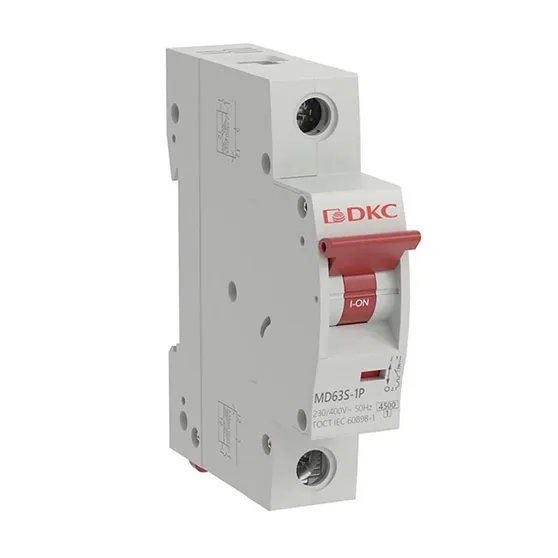

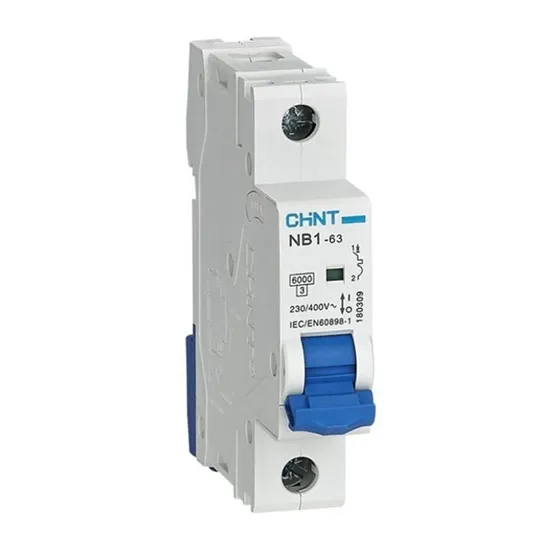

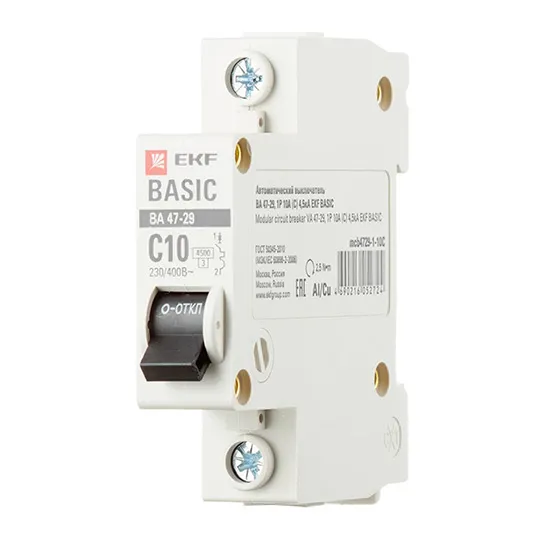

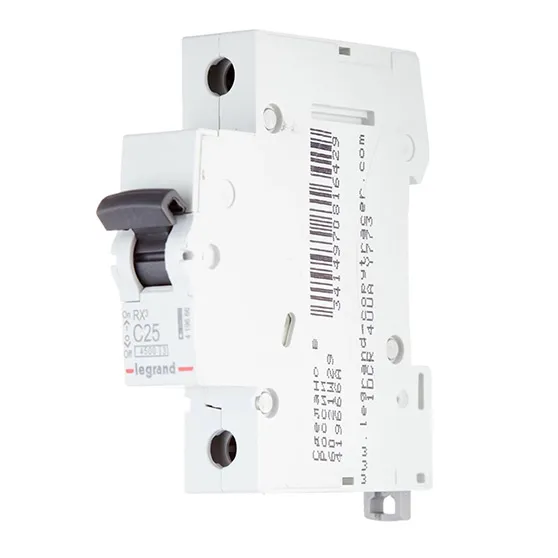

К однополюсному АВ подсоединяют только один провод — фазу, к двухполюсному — фазу и ноль. Выбор между ними зависит от суммарной нагрузки на сеть. Если суммарная мощность потребителей энергии на участке цепи 230 В не превышает 4–5 кВт, достаточно однополюсного автомата.

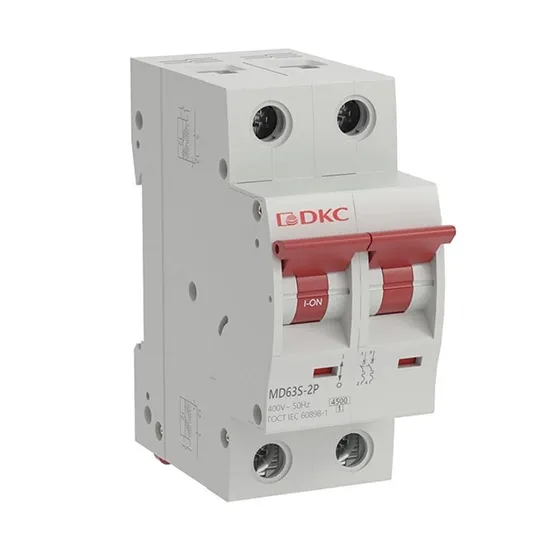

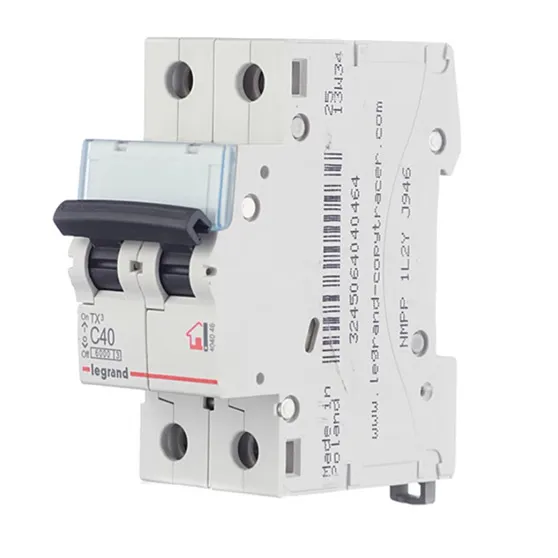

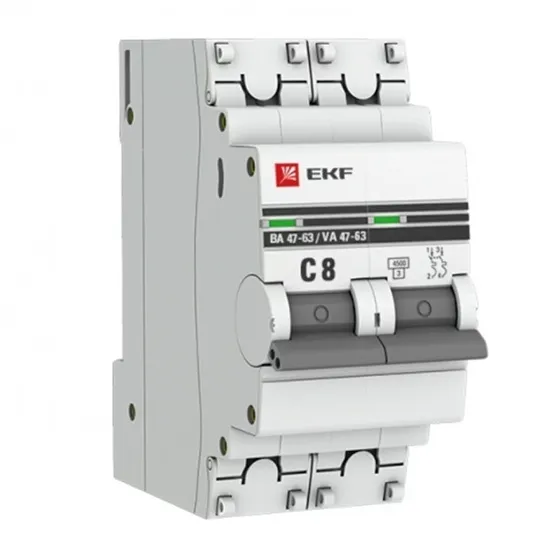

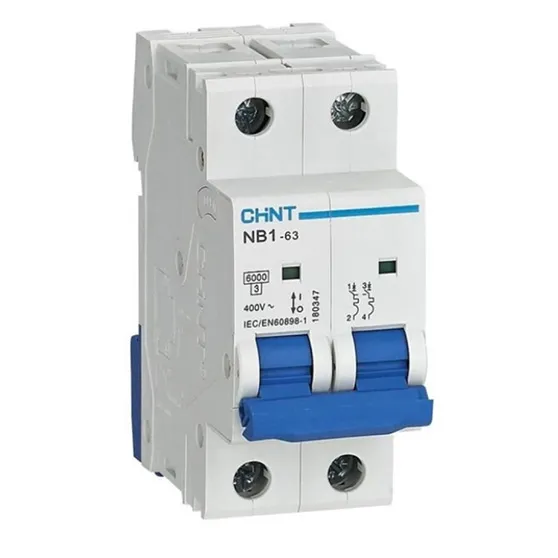

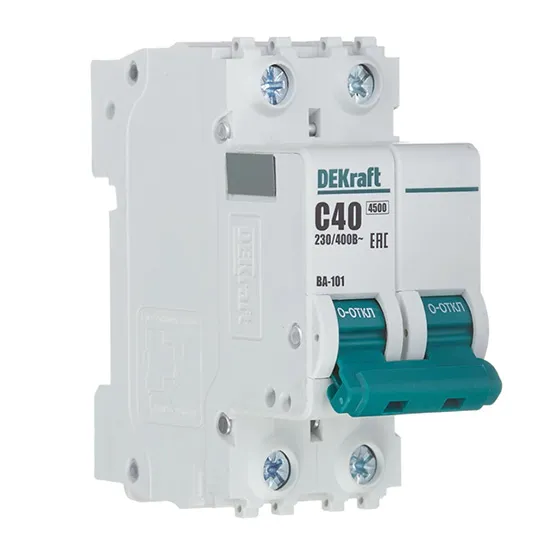

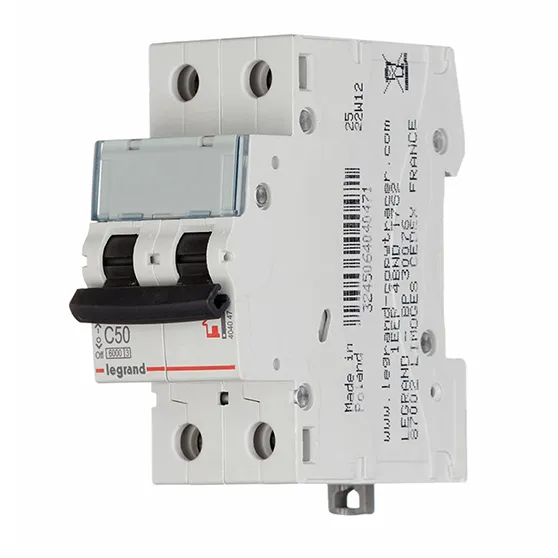

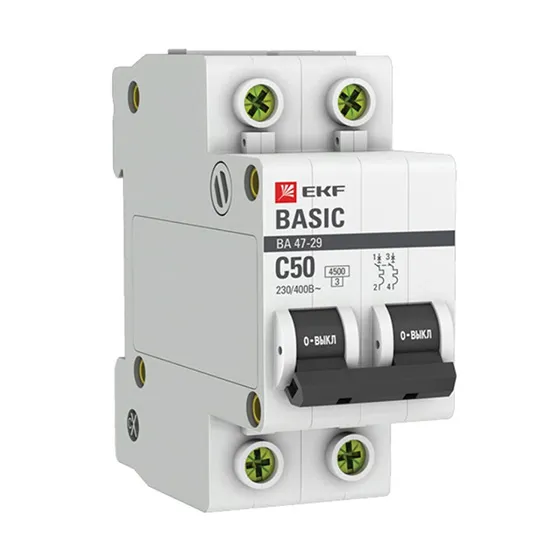

Для мощной техники, например стиральной машины, обогревателя, бойлера и т. д., лучше выбирать двухполюсный автоматический выключатель. Это объясняется тем, что при коротком замыкании напряжение с фазы может попасть на ноль. А однополюсный (однофазный) автомат с такой ситуацией не справится, ведь он отключит только фазу, а нулевой провод останется под напряжением. Двухполюсный тип сработает сразу для обоих проводников — и аварийная ситуация будет исключена.
Классы автоматов по время-токовым характеристикам

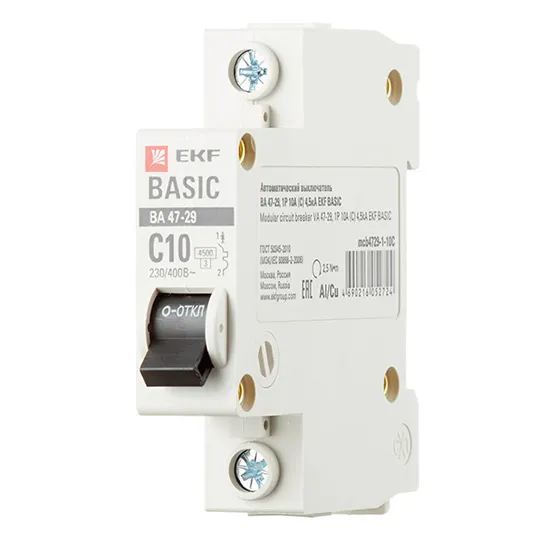

По время-токовым характеристикам автоматы делят на классы: B, C, D. Буквенную маркировку ставят на корпус. Класс отражает номинальный ток мгновенного расцепления (ток срабатывания). Для различных участков цепи необходимо устанавливать автоматы с разными время-токовыми характеристиками.
Как выбрать автоматический выключатель: 4 критерия
Теперь рассмотрим критерии выбора автомата для квартиры, дома или дачи в зависимости от его характеристик. Многие из них приведены на корпусе устройства в виде маркировки.
Номинальный ток
Один из главных критериев выбора автоматического выключателя для домашней сети. Номинальный ток (ампераж) показывает, какую силу тока автомат пропускает через себя в нормальном режиме работы. Показатель всегда указывают на корпусе.
Чтобы выбрать автомат для определенного участка цепи с несколькими приборами, нужно найти их суммарную мощность. Например, вы выбираете АВ для электроцепи гостиной. Здесь подключены телевизор (100 Вт), компьютер (750 Вт), кондиционер (3000 Вт) и пылесос (2000 Вт). Суммарная мощность составит 5850 Вт. Поскольку не все эти приборы вы включаете одновременно, нужно умножить полученное число на понижающий коэффициент. Для бытовых сетей он такой:
| Количество точек подключений (приборов) | Коэффициент одновременности |
| 2 | 0,9 |
| 3–4 | 0,85 |
| 5–9 | 0,8 |
| 10–19 | 0,75 |
| 20–24 | 0,7 |
| свыше 25 | 0,65 |
В нашем примере в гостиной четыре точки подключения — суммарную мощность умножаем на 0,85 и получаем 4972 Вт. Теперь по уже известной формуле находим номинальный ток автомата, для чего суммарную мощность с учетом коэффициента делим на напряжение сети (230 В или 380 В): 4972 / 230 = 21,6 А.

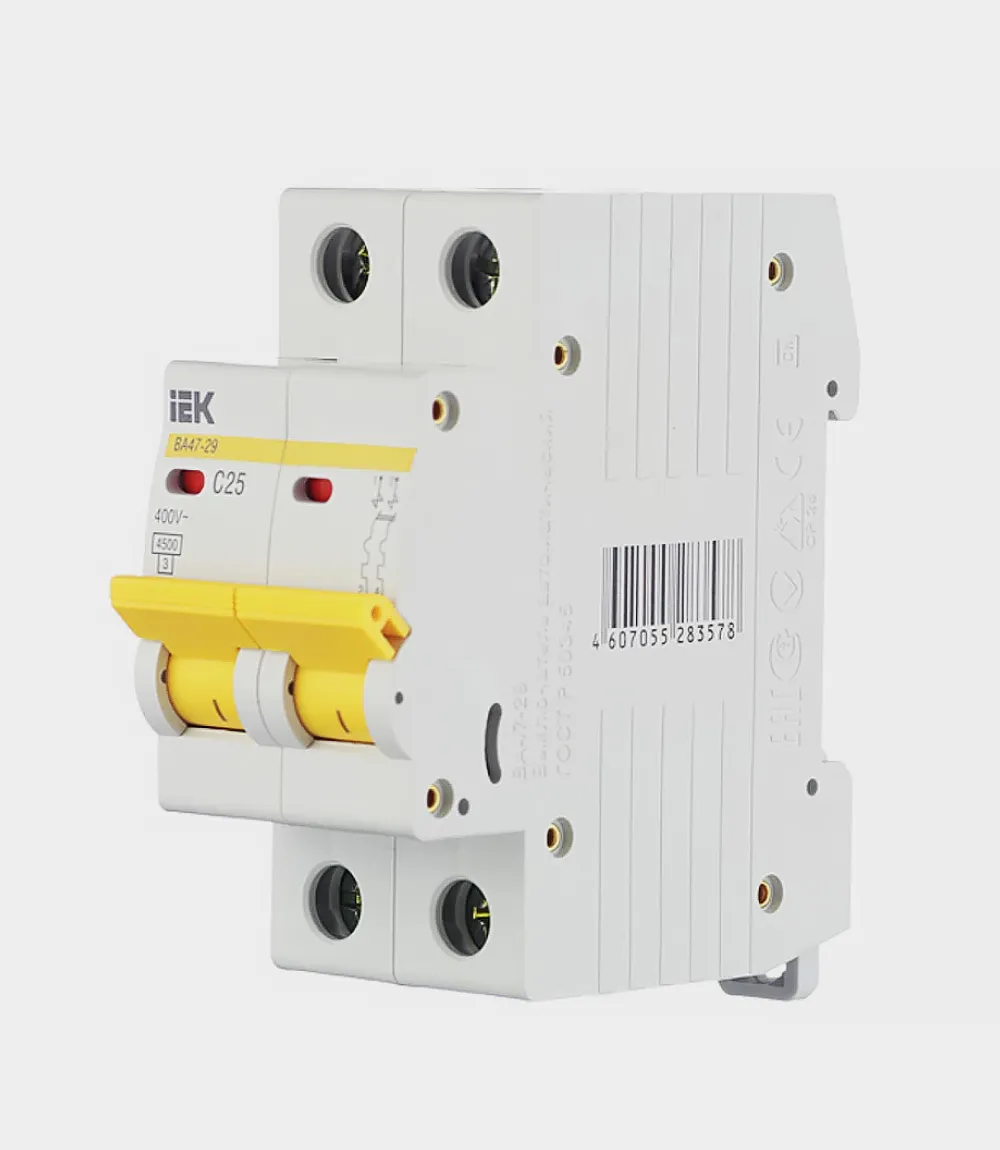

Стандартный ампераж для бытовых автоматов: 6, 8, 10, 16, 20, 25, 32, 40, 50, 63 А. Значит, для гостиной нам нужно подобрать автоматический выключатель с показателем 25 А.
Сечение провода

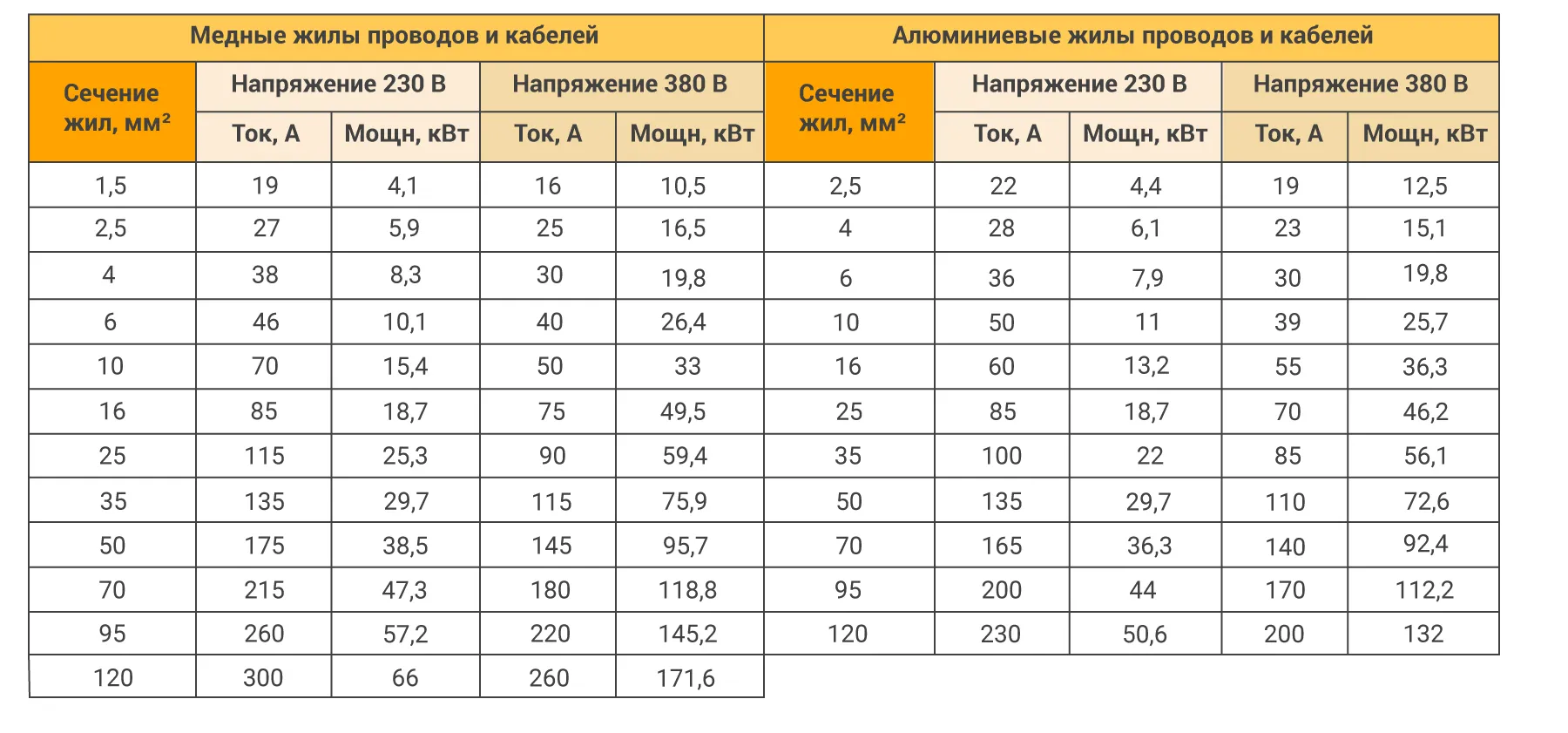

При покупке автомата нужно учесть сечение провода. Этот показатель поможет убедиться, что электрическая проводка выдержит номинальный ток, который вы рассчитали. Можете ориентироваться на таблицу:

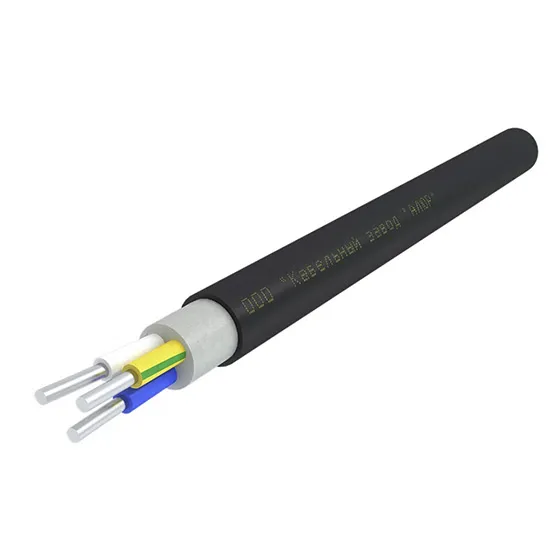

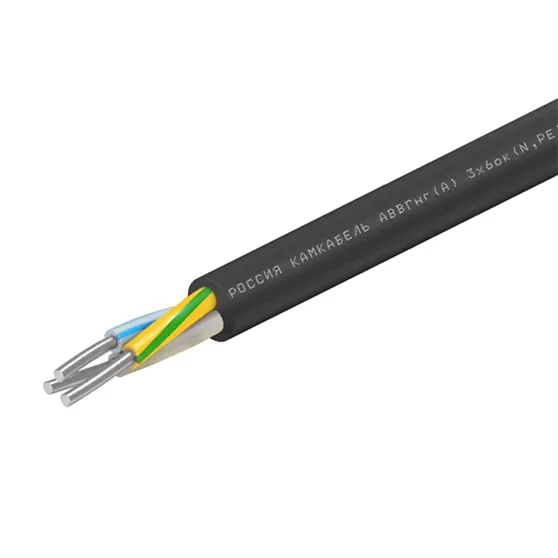

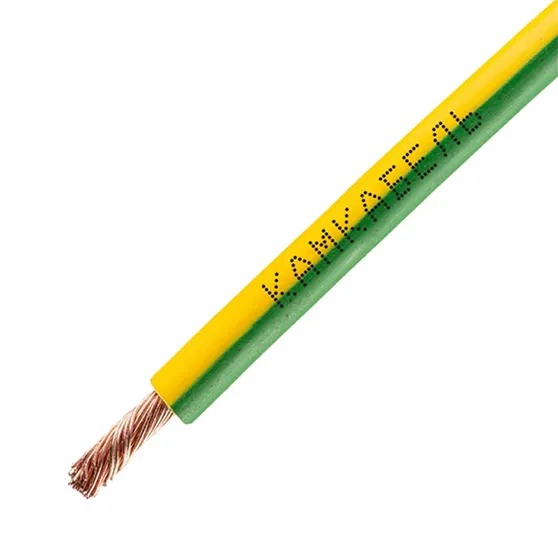

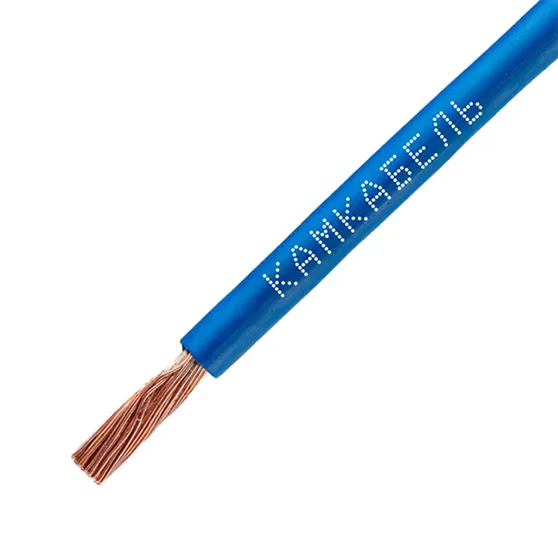

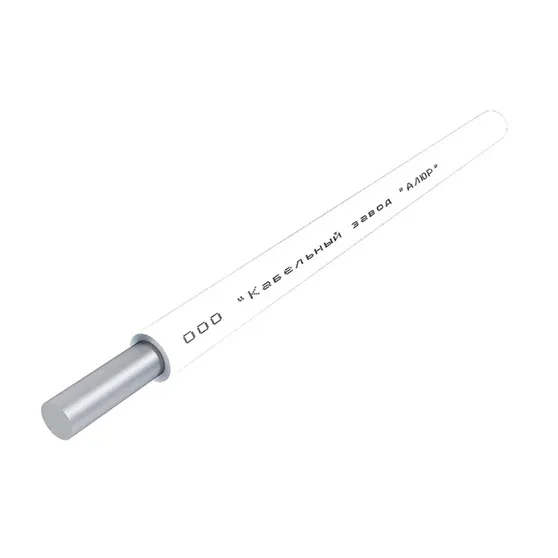

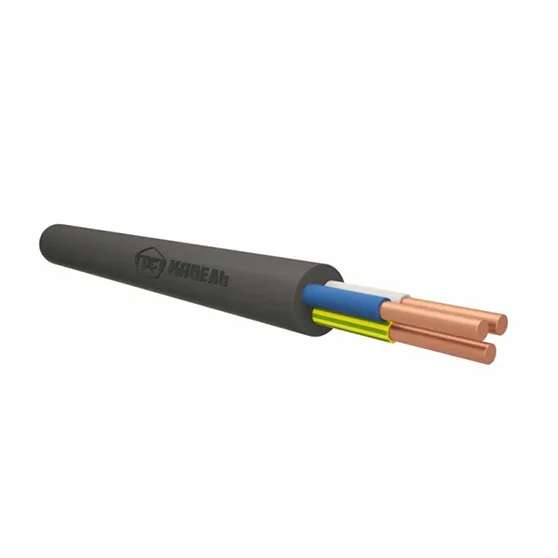

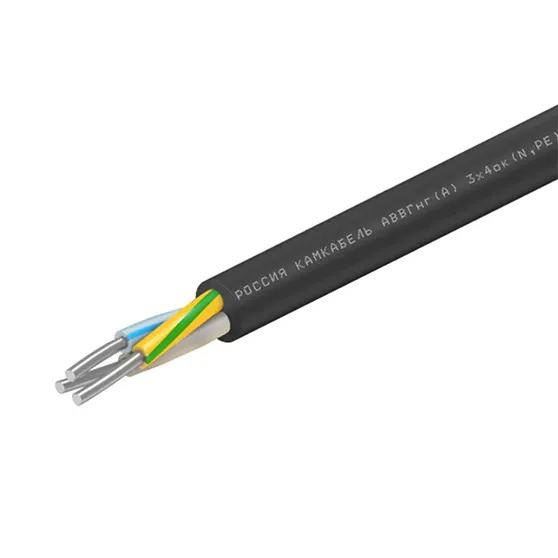

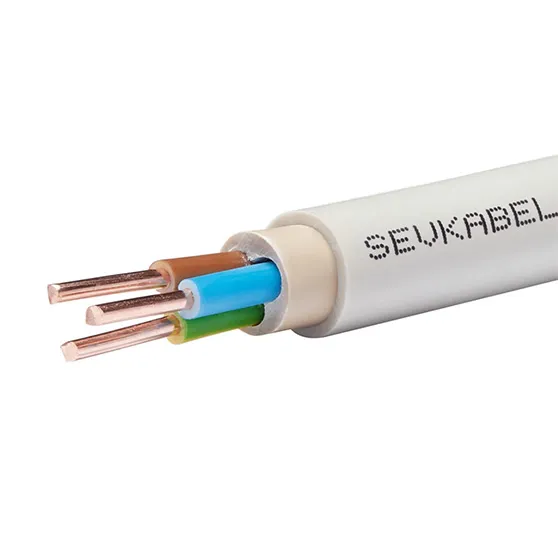

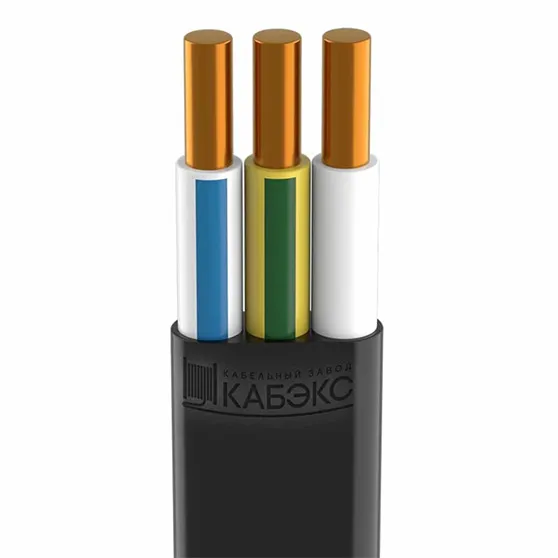

Если вернуться к нашему примеру с гостиной, то для автомата с номинальным током 25 А подойдет проводка с сечением жилы 4 мм2, если она из алюминия, и 2,5 мм2, если из меди. Отметим, что сейчас в основном используют медные кабели, но алюминиевые тоже можно встретить в старом жилфонде.
Если у вас кабель тоньше, выхода два: поменять провода на более толстые или сделать больше участков подключения, чтобы количество приборов в них сократилось.
Обязательно подбирайте автомат в соответствии не только с мощностью приборов, но и с сечением кабеля. Ведь если нагрузка на тонкую проводку будет слишком большой, при таких условиях она выйдет из строя вне зависимости от того, какой АВ вы подключили.
Селективность
Автоматы делят домашнюю электропроводку на отдельные участки, позволяя управлять нагрузкой. Селективность — это принцип организации АВ в квартире или доме, который позволяет при перегрузке проводки или замыкании отключить неисправный участок цепи. При этом остальные потребители энергии будут работать в штатном режиме.
Как расположить розетки в ванной комнате
Узнайте большеТакое разделение на зоны позволяет избежать перегрузки всей электрической проводки. Как правило, источники освещения квартиры подключают к одному АВ, а розетки каждой комнаты к другим устройствам защиты. Поэтому электропроводка не перегружается, если вы одновременно включаете стиральную машину, утюг, телевизор или обогреватель. Нагрузка распределяется на разные участки цепи.
Выбирайте автоматы таким образом, чтобы вышестоящий имел более высокий номинальный ток срабатывания, чем нижестоящий. Это позволит последнему отключиться раньше при превышении допустимого тока.
Ток короткого замыкания
Ток КЗ показывает максимальную силу тока, которую выдержит автомат и останется исправным. Числовое значение указывают на корпусе и измеряют в тысячах ампер. Для квартиры или частного дома подойдет устройство с КЗ 6000 или 10 000 А, для дачи — 4500 А.
Чем дифавтомат отличается от УЗО
Узнайте большеОшибки при выборе автомата защиты
Чтобы не ошибиться, выбирайте автомат с учетом особенностей своей электропроводки, участков и приборов, которые будут подключены к АВ. В противном случае высока вероятность купить неподходящее устройство, даже если за помощью вы обратитесь к консультанту магазина.
Частые ошибки покупателей:
- Автомат подбирают впритык к общей потребляемой мощности линии или даже меньше. Как правило, самые мощные приборы расположены на кухне, и часто на все розетки здесь ставят только один автомат на 16 А. В таком случае при одновременном включении чайника, тостера и микроволновки АВ будет часто срабатывать. Рекомендуем разносить розеточные группы на кухне на несколько линий и на каждую ставить автомат 16 А. Чтобы не ошибиться, для любой комнаты или участка обязательно рассчитывайте ампераж с учетом мощности подключаемых приборов и покупайте АВ с небольшим запасом.
- Ошибки при выборе класса автомата. Например, когда чувствительные и среднечувствительные АВ используют для приборов с высокими пусковыми токами. Такие устройства потребляют больше мощности в момент запуска. Например, токарный станок может потреблять в обычном режиме 10 кВт, а в процессе запуска и разгона вала двигателя — 15 кВт. Если для него установить автомат типа B, он будет слишком быстро срабатывать на эту нормальную перегрузку — и станок попросту не запустится.
- Игнорирование показателя сечения провода. Выбирайте АВ под существующую проводку, чтобы не допустить перегрузки тонкого кабеля. Например, алюминиевая проводка в старом жилфонде не рассчитана на токи более 10 А. Если поставить мощный автомат, она может расплавиться и вызвать короткое замыкание.
- Мощность АВ выше, чем возможности электрической цепи. Устройство попросту не сработает и не отключит питание. Сеть может не выдержать нагрузку, что приведет к поломке приборов и повысит риск пожара.
Резюме
От автоматического выключателя зависит уровень защиты электропроводки в квартире и доме, поэтому подходите к его выбору со всей ответственностью. Перед покупкой проанализируйте схему электроцепи, сечение кабелей и характеристики подключаемых приборов, проведите расчеты. Еще на стадии ремонта разбейте домашнюю электросеть на участки и защитите каждый из них своим автоматом. Это не только снизит общую нагрузку, но и даст возможность локально управлять электропитанием.
А еще важно не только правильно выбрать, но и подключить автомат. Если вы не уверены в своих силах, лучше всего обратиться за помощью к электрику.
