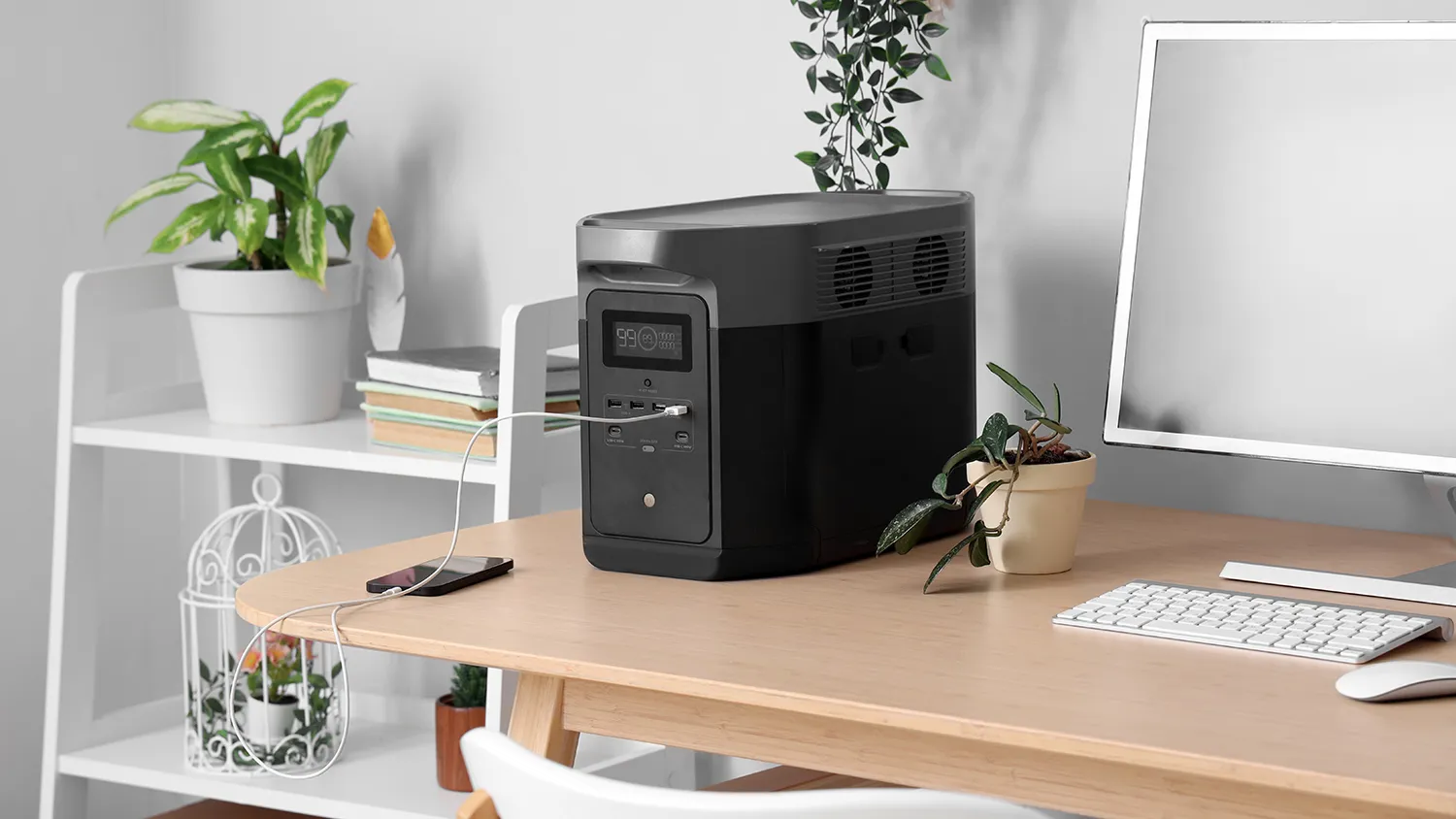

Источник бесперебойного питания — популярное решение для защиты домашней техники от скачков напряжения, перегрузок, внезапных отключений и других аномалий в электросети. Расскажем, как подключить бесперебойник к розетке в квартире и к щитку дома, какое помещение подойдет для него лучше всего, как настроить и грамотно использовать ИБП в быту.
Источник: shutterstock.com

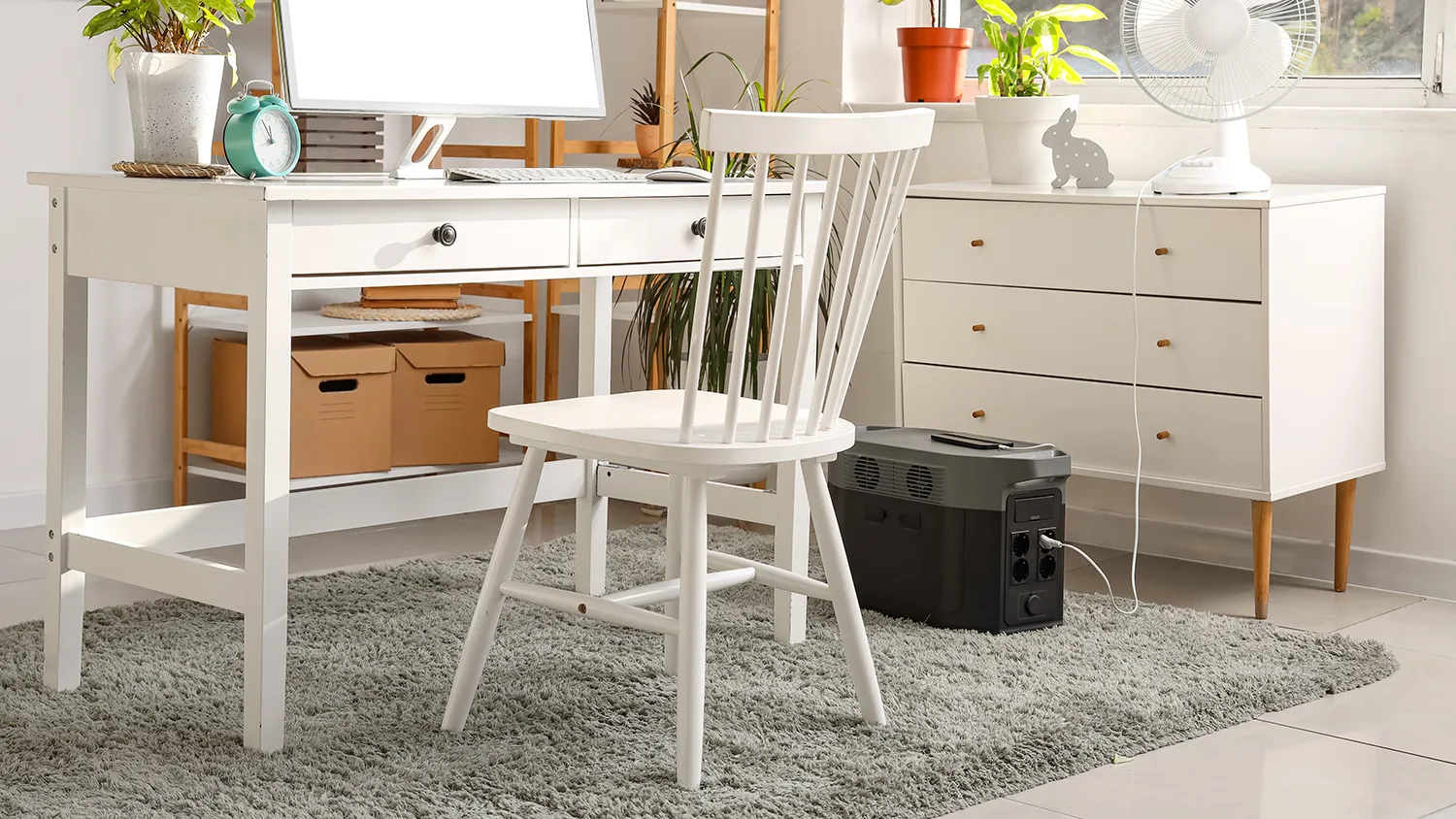

Где и как установить бесперебойник в квартире или доме
Для размещения ИБП подбирайте помещение с температурой в пределах 18–25 °C и влажностью до 80 %, иначе емкость его АКБ быстро снизится и прибор выйдет из строя.
Что такое ИБП, для чего он нужен и как работает
Узнайте большеПравила установки бесперебойника:
- Для монтажа ИБП в квартире или доме подойдет рабочий кабинет, гостиная, спальня, коридор, кухня, теплая терраса или проветриваемая подсобка. Помещения с высокой влажностью, излишне захламленные или пыльные нежелательны для устройства.
- Бесперебойник должен стоять на твердой и ровной поверхности, которая выдержит его вес. Если выбираете компактный прибор, предназначенный, например, только для компьютера, можно разместить его ближе к рабочему месту.
- Избегайте контакта бесперебойника с любыми видами жидкости, а также легковоспламеняющимися предметами.
- Не устанавливайте источник бесперебойного питания рядом с водопроводными и газовыми трубами, в местах их соединений или под вентилями. Если произойдет утечка воды или газа, может случиться короткое замыкание или пожар.
- Не ставьте ИБП там, где на него будут падать прямые солнечные лучи: прибор может перегреться.
- Избегайте источников вибрации: они могут вывести бесперебойник из строя.
- Изолируйте прибор от грызунов, домашних животных и маленьких детей.
Что нужно сделать перед подключением
При установке ИБП соблюдайте несложные правила, чтобы система преждевременно не вышла из строя:
- Перед подключением ИБП к сети убедитесь, что напряжение в ней находится в допустимых пределах, указанных в технических характеристиках устройства. Иначе прибор может не включиться, сломаться или сгореть.
- Проследите, чтобы шнур подключения был без повреждений, проверьте все кабели. Неисправность грозит коротким замыканием или поражением электрическим током.
- Дождитесь момента, пока бесперебойник акклиматизируется к комнатной температуре (может занять до нескольких часов, если вы принесли его с мороза). Это необходимо для предотвращения образования конденсата, который может нанести вред внутренним компонентам.
- При монтаже ИБП отступите 20–40 сантиметров от стен и потолков, чтобы воздух мог свободно циркулировать и охлаждать устройство.
Как подключить бесперебойник к сети или щитку
Выбор правильного способа подключения источника бесперебойного питания зависит от его мощности. Верхняя граница этого показателя условна и зависит от сферы применения устройства. Для квартирного использования она может составлять 2–3 кВт, для больших частных домов и промышленности — 6–15 кВт. Рассмотрим разные схемы подключения ИБП к сети 220 В.
Маломощные ИБП
Маломощными считают устройства до 3 кВт. Такие ИБП комплектуют вилкой, которая позволяет подключать их к электросети напрямую.

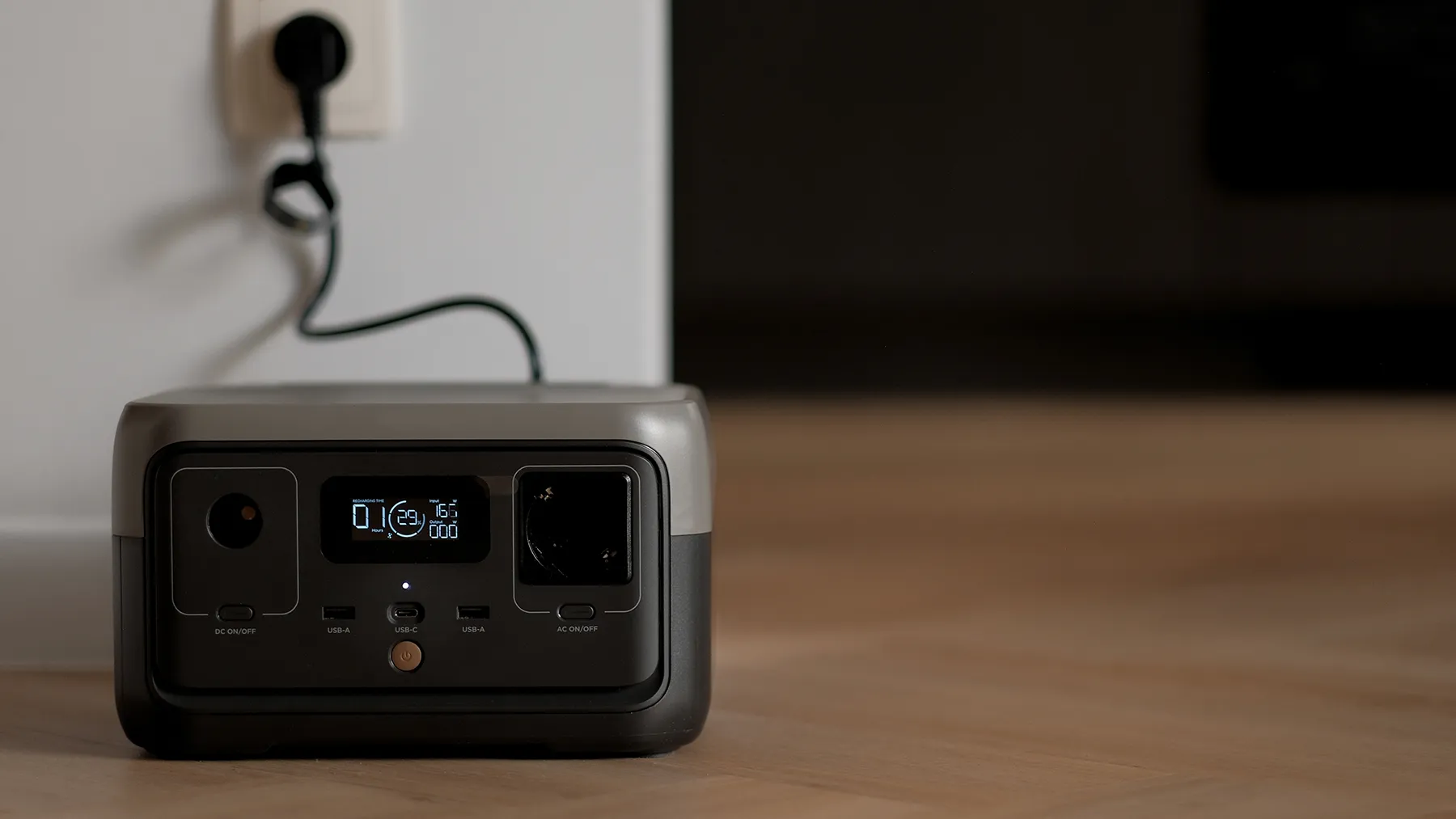

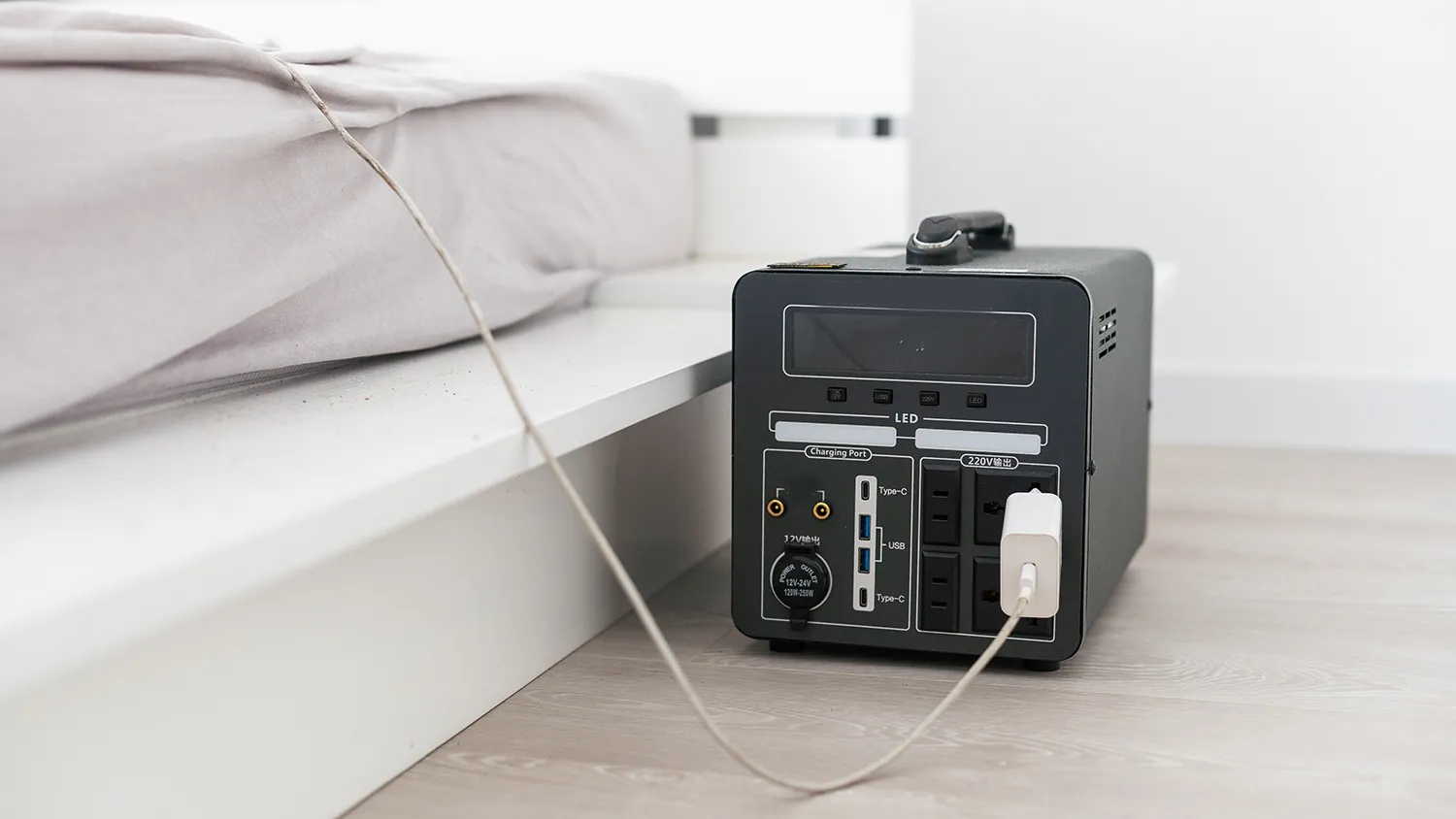

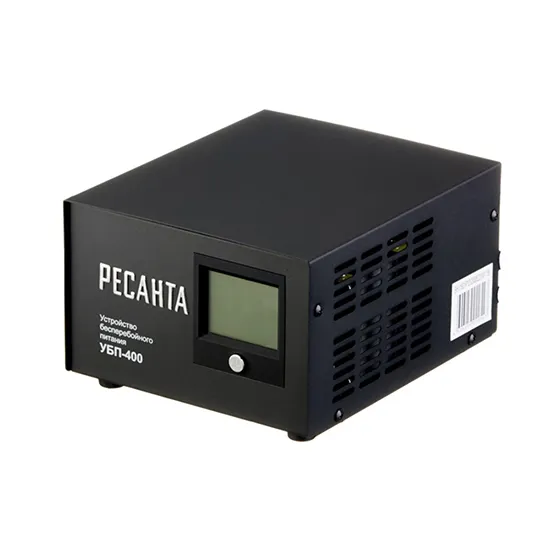

Маломощный источник бесперебойного питания. Источник: shutterstock.com
Важно убедиться, что вилка и розетка подходят друг к другу. Если они несовместимы, например из-за разных стандартов или размеров, вы просто не сможете физически подключить прибор. Проблему решают использованием переходника.
Несоответствие вилки и розетки также может привести к неполному контакту или плохому соединению. Это чревато перегревом и возгоранием, искрением, коротким замыканием.
Выполняйте подключение ИБП к сети электроснабжения в таком порядке:
- Выберите подходящее место для установки бесперебойника согласно вышеуказанным правилам.

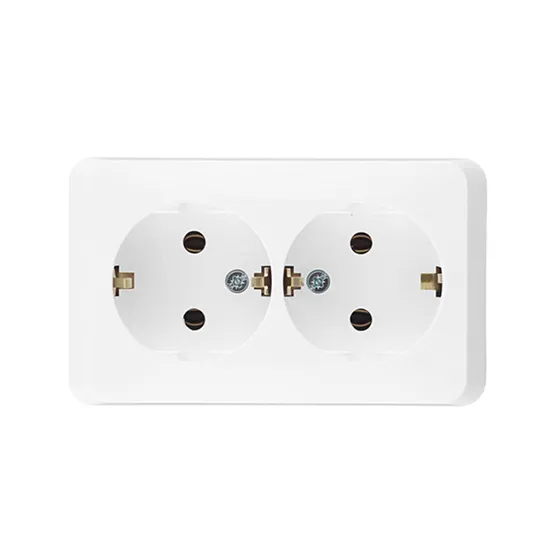

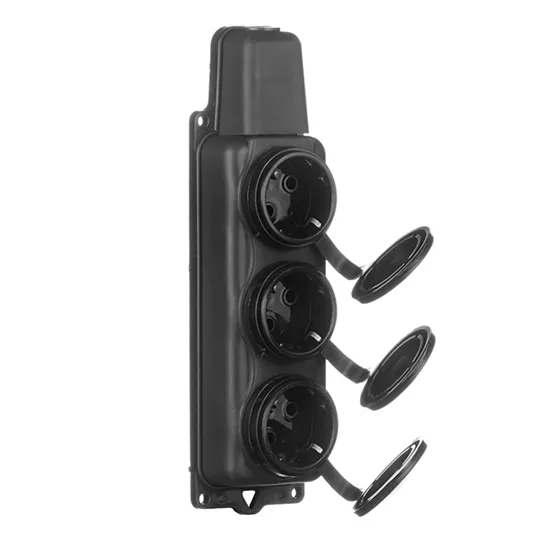

- Найдите нужный разъем — лучше использовать штепсельную розетку с заземлением или специальную розеточную колодку.
- Проверьте исправность розетки и воткните в нее вилку ИБП.
Также стоит учитывать, что разные типы маломощных ИБП подключают в зависимости от их особенностей:
- Резервные (офлайн) — подсоединяют к электросети по принципу «точка-точка». Важно правильно выбрать сечение кабеля и убедиться, что напряжение и частота сети подходят под требования устройства. Это нужно, чтобы обеспечить безопасную работу ИБП, избежать перегрева или повреждения оборудования и гарантировать его корректное функционирование.
- Линейно-интерактивные — помимо прямого подключения в розетку могут потребовать дополнительной настройки рабочих параметров: напряжения, частоты и чувствительности к сбоям в сети.
- ИБП с двойным преобразованием (онлайн) — устроены сложнее, их подключение предусматривает и настройку параметров работы, и проверку соединений. Важно последовательное подключение — внимательно следуйте инструкции производителя.
Мощные ИБП
Монтаж источника бесперебойного питания с высокой мощностью — 6–15 кВт — более сложный процесс. Он требует знаний и навыков, так как устройство нужно подсоединять к щитку дома.
Подключение мощных ИБП — задача для опытного мастера. Чтобы избежать ошибок и повреждений оборудования, лучше доверить работы специалисту.

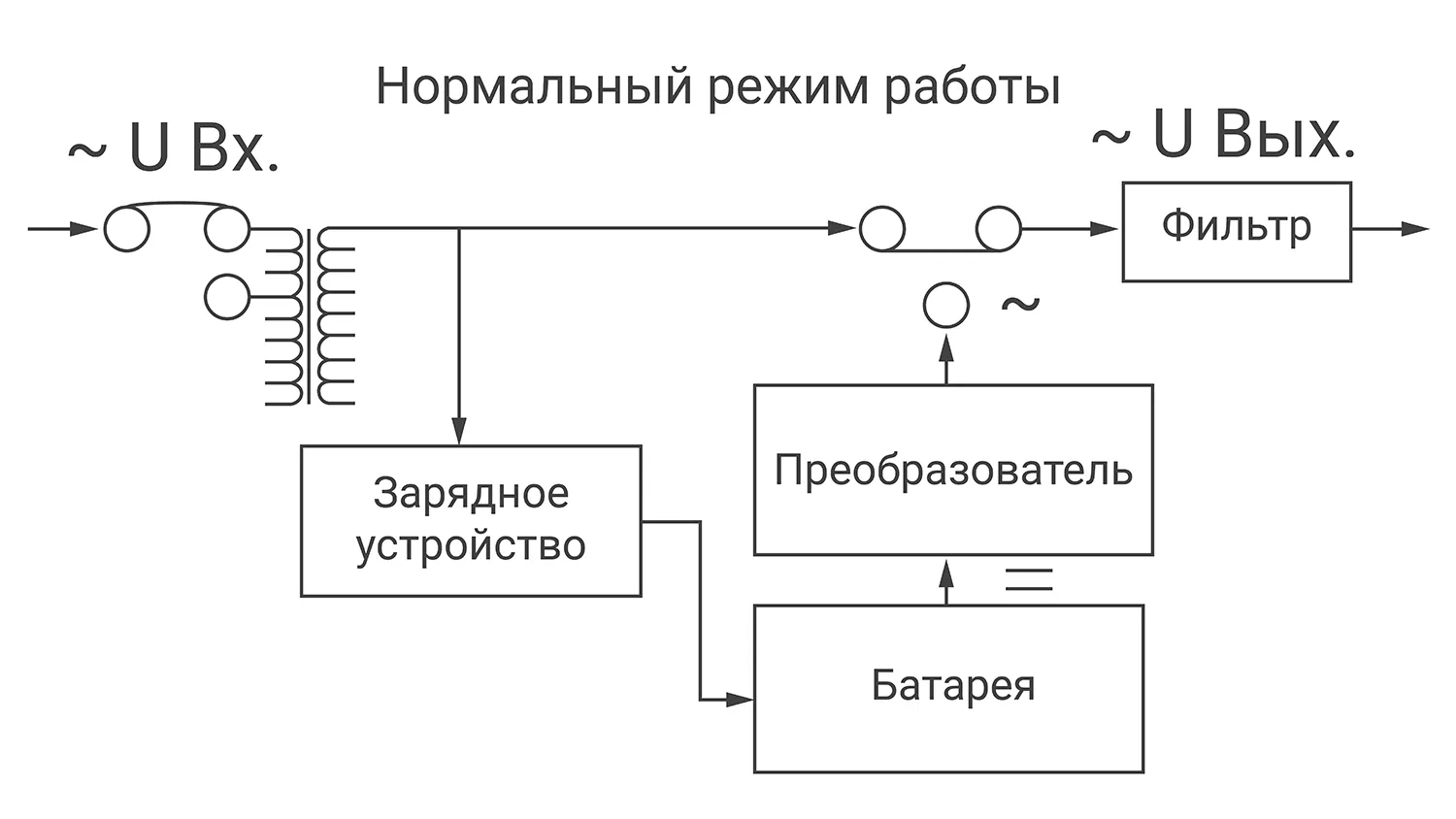

Важно заранее знать схему подключения бесперебойника. Обычно ее прикладывает производитель, но выделяют и общие подходы — всего их три:
- Резервная схема — основное питание идет от обычной розетки, а аккумуляторы включаются только в случае перебоев. Это дополнительная защита для некритичного оборудования: домашнего компьютера, бытовой техники. У такой системы есть минусы: источник бесперебойного питания реагирует не сразу и плохо фильтрует помехи.

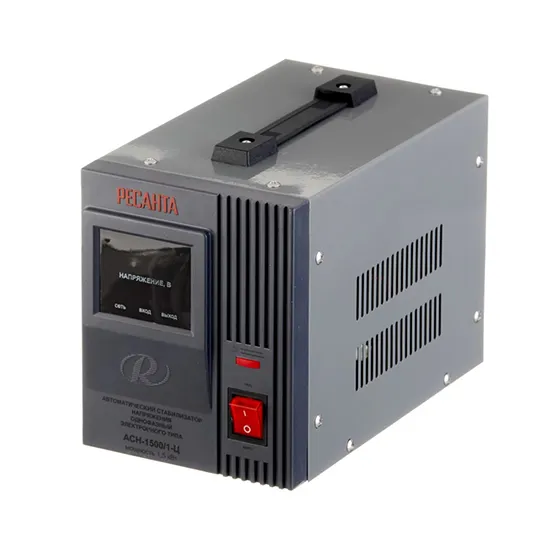

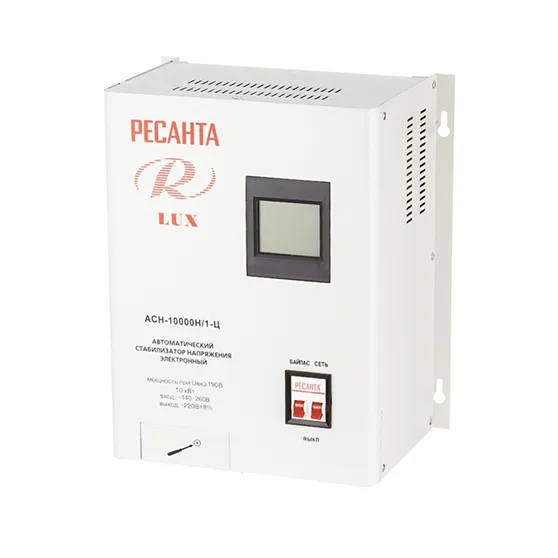

- Интерактивная схема — к ИБП добавляют стабилизатор, который дополнительно выравнивает напряжение. Это защищает оборудование не только от сбоев и отключений, но и от скачков напряжения, ведь розетка не всегда может выдавать стабильные 220–230 В. Важно, чтобы стабилизатор и бесперебойник были примерно одинакового размера. Разница в габаритах создаст сложности при монтаже или нарушит эргономику системы. Подключить приборы можно с помощью выходных кабелей от бесперебойника или стабилизатора. Если у ИБП есть кабель «питание-вилка», а у стабилизатора — «питание-питание», то нужен переходник «розетка-питание». Стабилизаторы в этой системе точно корректируют напряжение, но реагируют достаточно медленно и работают не так эффективно, как при неавтономной схеме.

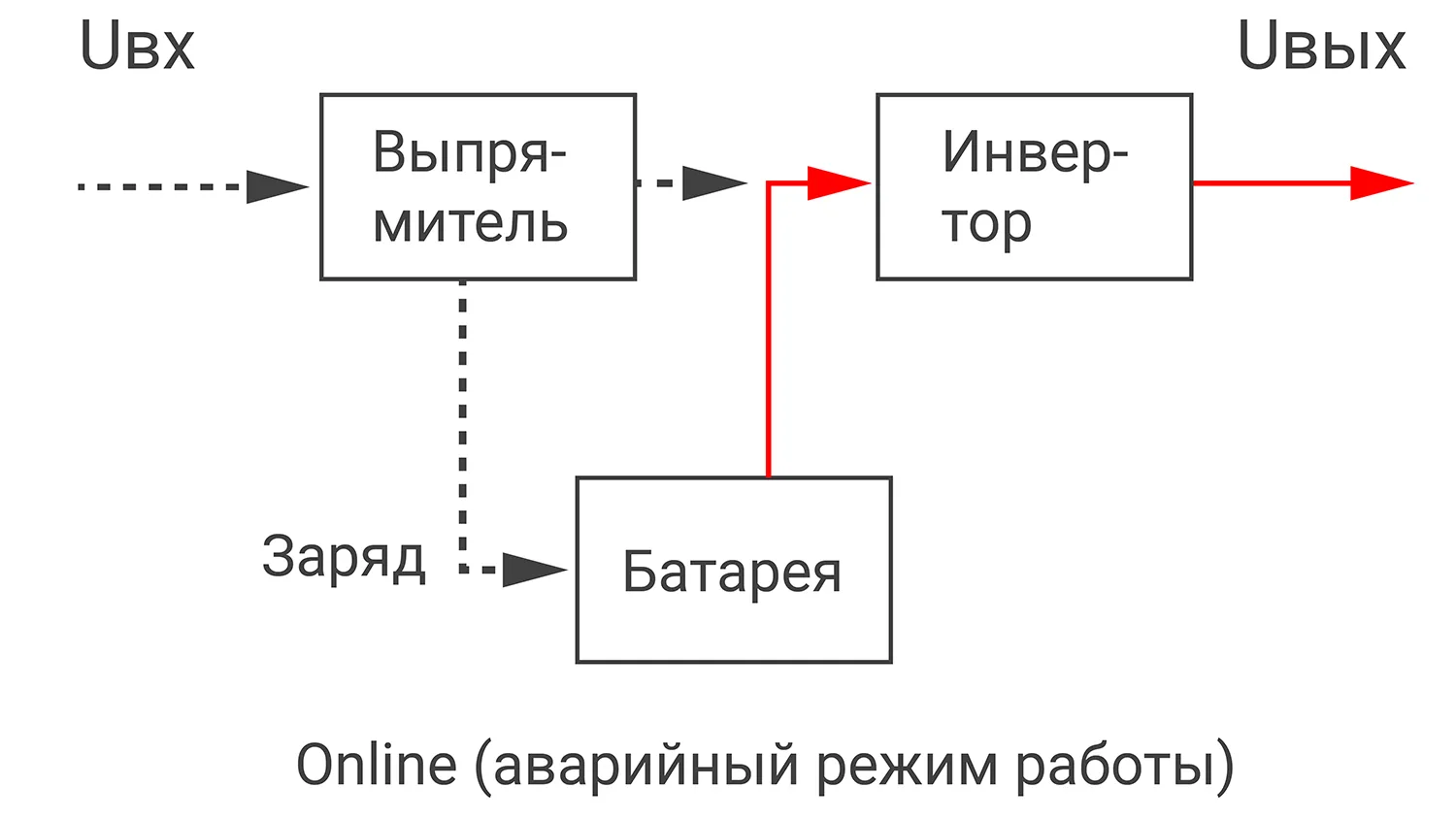

- Неавтономная — схема, в которой питание идет сразу от аккумуляторов. Инвертор корректирует напряжение и превращает его в постоянный ток для зарядки АКБ. Потом батареи выдают это напряжение обратно, но уже в виде переменного тока с точными параметрами — отклонение не больше 0,1 %. Эта система защищает оборудование лучше других, потому что реагирует мгновенно.

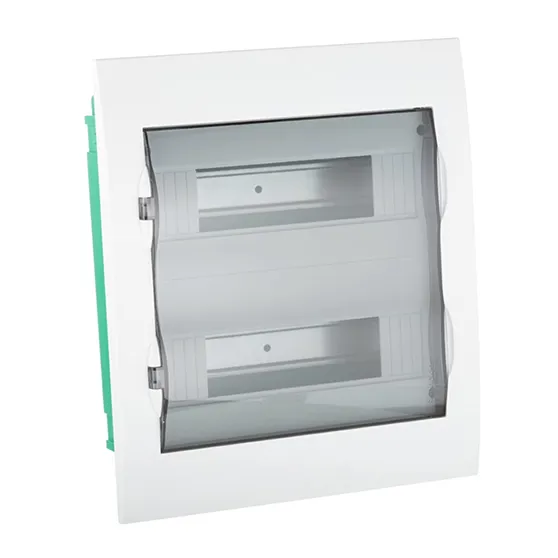

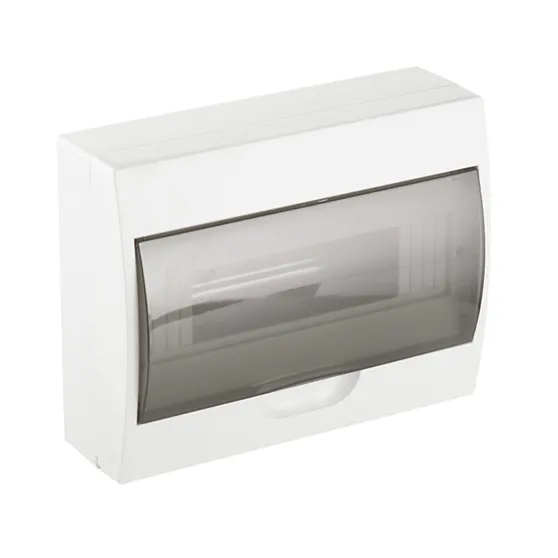

Выполняйте подключение мощного ИБП к щитку дома в таком порядке:
- Выберите правильное сечение кабеля и способ его прокладки.
- Убедитесь, что напряжение, ток и заземление в щитке подходят под требования устройства.
- Отключите электричество.
- Следуйте схеме от производителя, чтобы правильно подключить ИБП к сети.
- Проверьте все соединения и настройки.
Чтобы питание работало длительное время, можно подсоединить ИБП и генератор вместе. Другой вариант ― запитать от бесперебойника только самые важные нагрузки, чтобы не ставить много АКБ.
Как подключить технику к ИБП
К источникам бесперебойного питания можно подсоединить компьютеры, серверы, модемы, камеры наблюдения, сигнализации, некоторые телефоны и роутеры, газовые котлы.
Мощные приборы — стиральные машины, холодильники, плиты, духовые шкафы — лучше не подключать. Питать от бесперебойника системы обогрева, паяльники и другие высокотемпературные нагреватели, пылесосы тоже не рекомендуют. Они потребляют много энергии ― ИБП может не выдержать и сгореть.

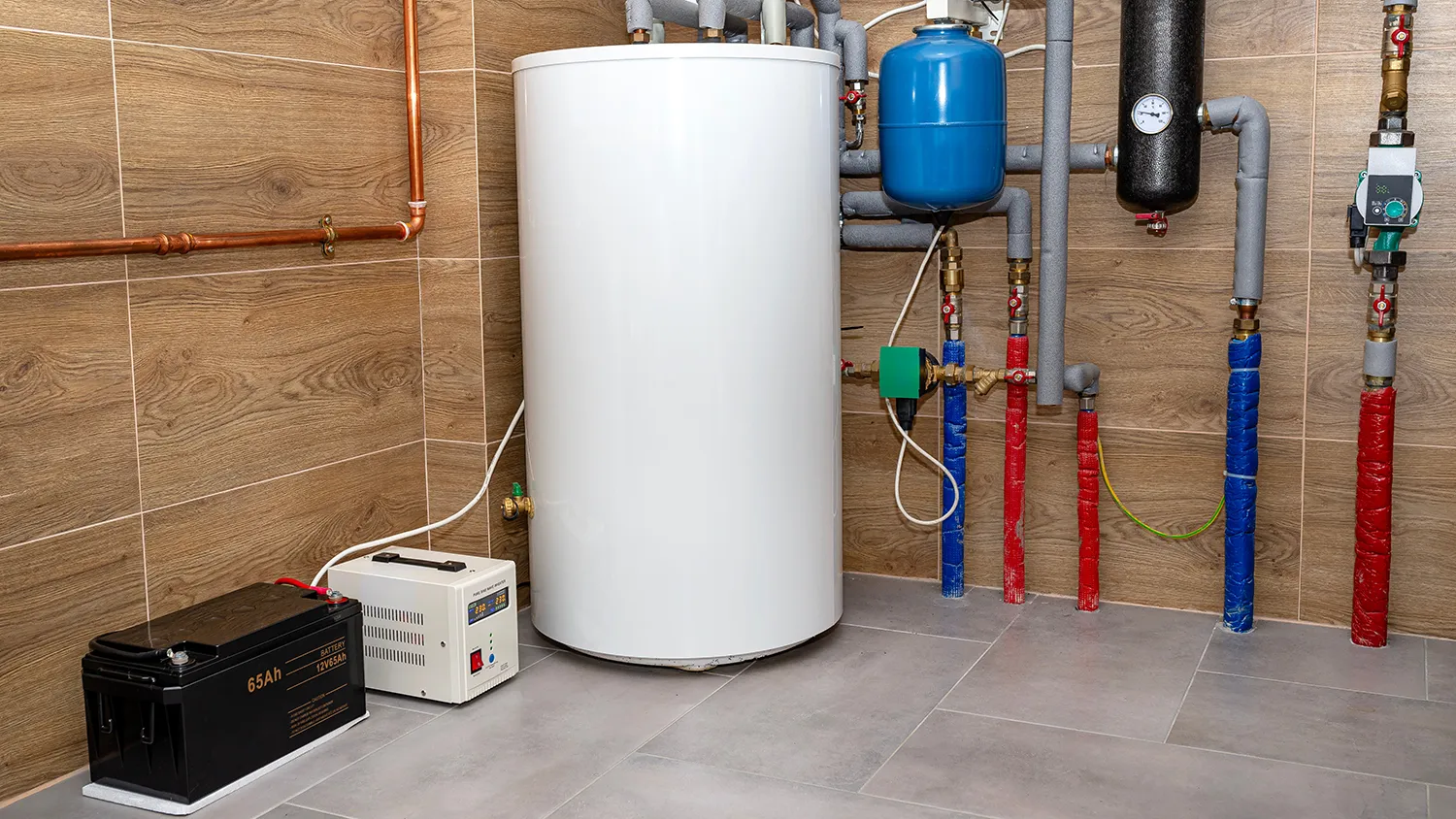

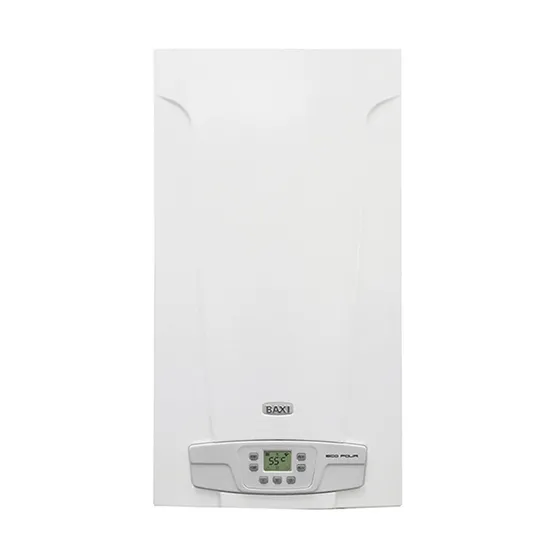

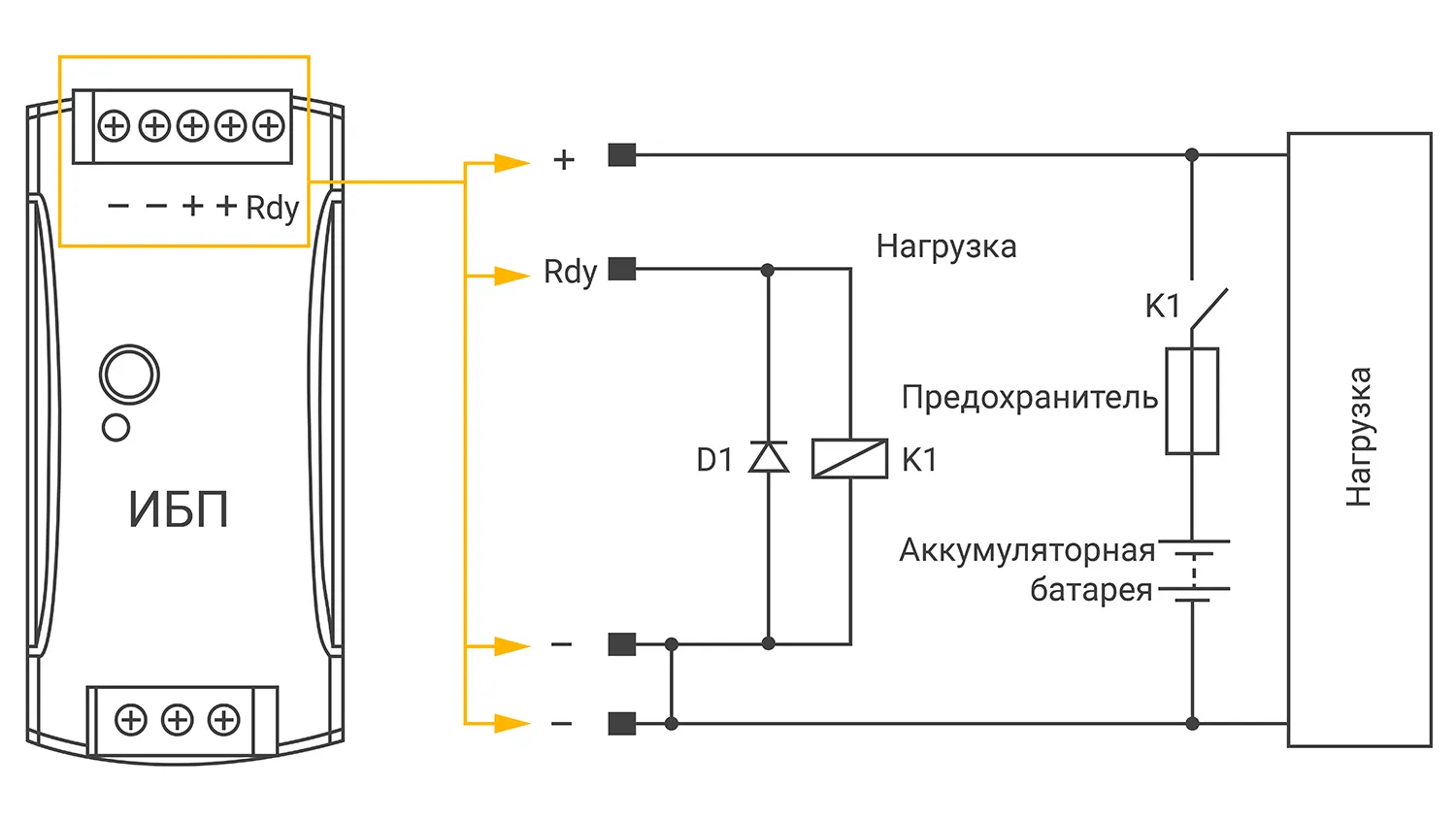

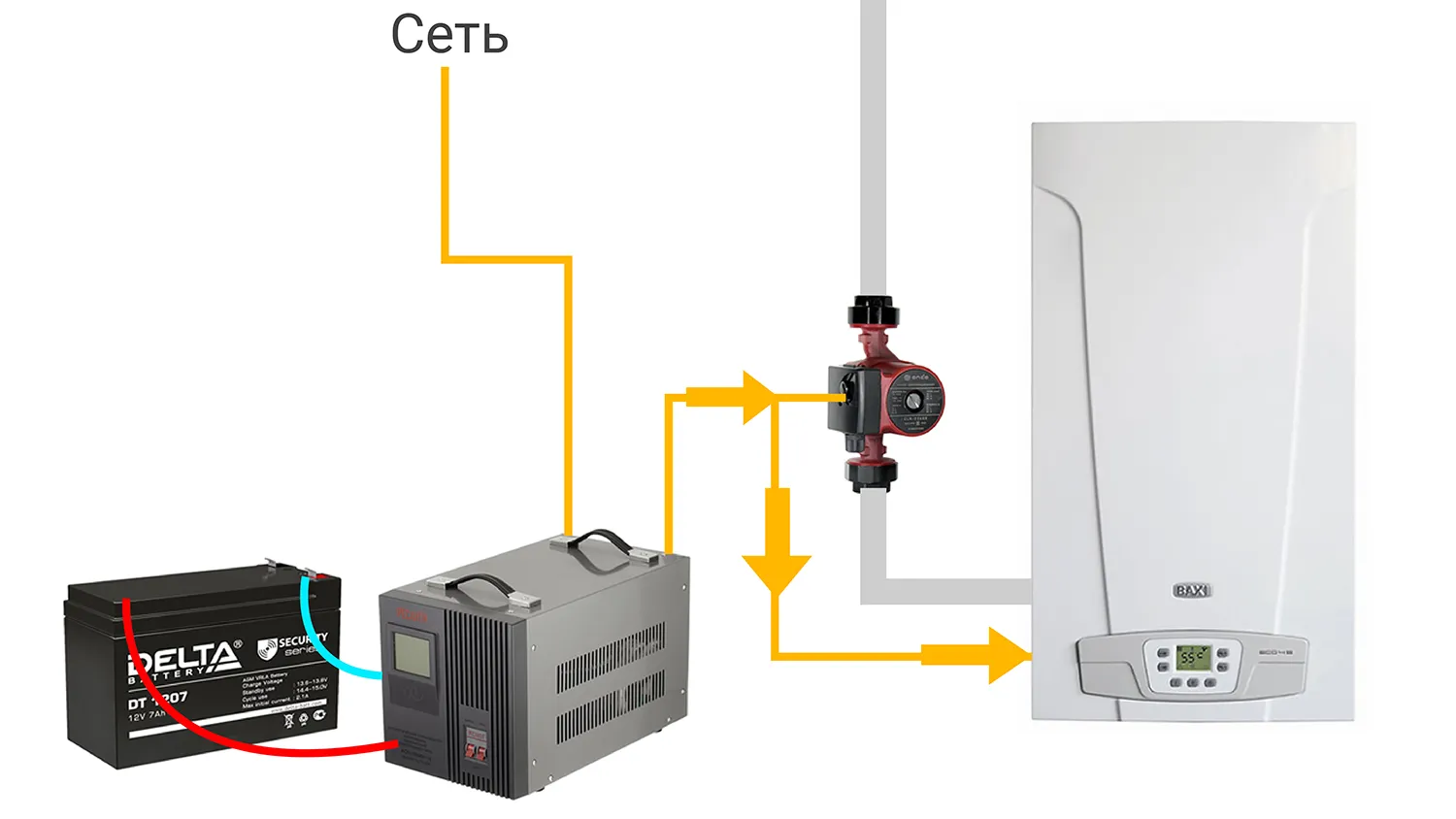

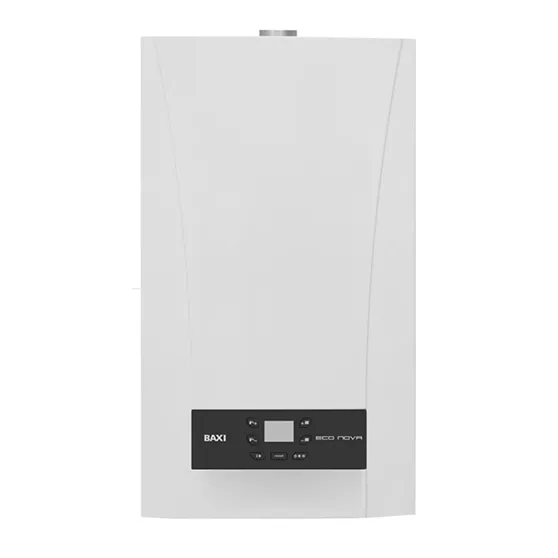

Разберем схему подключения к бесперебойнику на примере газового котла. Эти приборы чувствительны к форме выходного напряжения, поэтому будьте внимательны при выборе и установке ИБП. После всех необходимых проверок приступайте к монтажу:

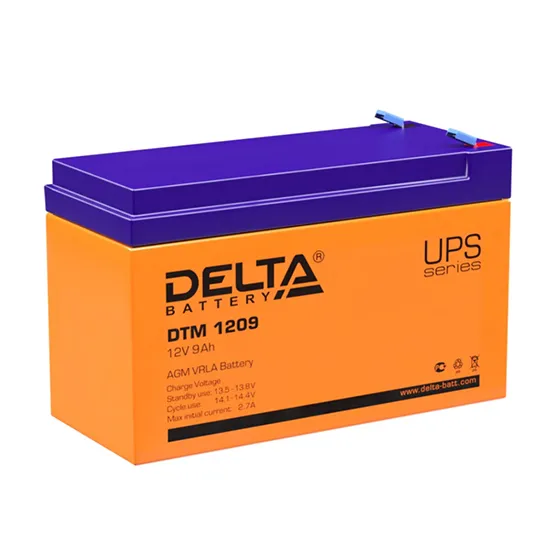

- Выключите источник бесперебойного питания и подсоедините его к аккумуляторной батарее.
- При подключении используйте провода двух цветов: красный соедините с плюсовым контактом, а черный — с минусовым. Не все бесперебойники защищены от переполюсовки — будьте внимательны с полярностью.
- Если у вас несколько АКБ, соедините их между собой с помощью стандартных перемычек или медного провода.
- Подсоедините сетевой кабель к ИБП и включите его.
- Проверьте напряжение на дисплее. Если все в порядке, отключите бесперебойник и подключите к нему котел.
- Снова подайте напряжение и проверьте, как работает котел. Если мощность ИБП слишком высокая для обычной розетки, придется проложить отдельную линию от распределительного щита и поставить отдельные автоматические выключатели.

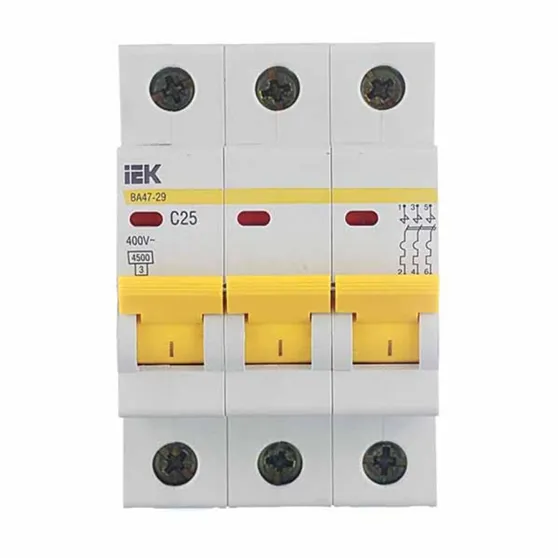

- Выключите фазный автомат в щитке, чтобы имитировать сбой в электроснабжении.
- Проверьте показания на дисплее бесперебойника и протестируйте работу электророзжига котла.
Для газового котла также нужно сделать заземление и отдельную линию, чтобы избежать сбоев и обеспечить безопасность. Компьютер и другие менее мощные приборы подключают проще: к обычной розетке с заземлением.
Нюансы подключения разных приборов к бесперебойнику указывают в инструкции производителя как самого ИБП, так и защищаемого устройства. В ней описаны: допустимая нагрузка, требования к типу выходного напряжения, особенности заземления и рекомендации по защите от перегрузок.
Чтобы избежать поломок бесперебойника, быстрого износа и опасных ситуаций, при подключении следуйте этим советам:
- При подсоединении ИБП к сети отключайте не только фазу, но и ноль. Для этого сделайте еще одну шину нейтрали, чтобы она шла в обход автомата или УЗО (устройство защитного отключения). Ноль от щитка идет на бесперебойник, а от него — к приборам.
- Подключайте ИБП и электросеть к приборам по очереди. Это позволит избежать перегрузок, минимизировать риски и гарантировать корректную работу всей системы.
- Не заряжайте батарею с помощью внешнего зарядного устройства, если она подключена к бесперебойнику. Отсоединяйте аккумулятор на время зарядки и только потом подключайте его снова. Игнорирование рекомендации может привести к серьезным последствиям: поломке ИБП или его компонентов, выходу из строя самого АКБ, короткому замыканию, возгоранию, потере гарантии на оборудование.
- Не включайте приборы сразу после подключения источника бесперебойного питания к сети, дайте ему время наполнить аккумуляторы. Они могут быть заряжены не на 100 % ― в этом случае система еще не готова к корректной работе.
- Если у приборов высокая нагрузка при включении, выбирайте бесперебойник с учетом силы тока при старте.
- УЗО, сработавшее до ИБП, не обесточит цепи, которые питает прибор. Для большей надежности подключите УЗО после бесперебойника.
- Заранее подготовьте ручной сервисный байпас, особенно если подключаете мощный прибор или если их несколько.
Что такое байпас и для чего он нужен в электрике
Узнайте большеКак проверить и настроить ИБП
При первом подключении бесперебойник нужно проверить и настроить. Это поможет избежать проблем в будущем и гарантирует стабильную работу оборудования при отключении электроэнергии.
Внешний осмотр
Проверьте источник бесперебойного питания на наличие видимых повреждений. Осмотрите все провода на предмет трещин, изломов и других дефектов. Особое внимание уделите шнуру питания и интерфейсным кабелям.
Проверка индикации
Подсоедините ИБП к работающей розетке и подключите к нему защищаемое устройство: компьютер, сервер или другой прибор. Включите бесперебойник и проверьте индикаторы на корпусе. Они должны гореть или мигать в соответствии с инструкцией. Если возникнут сомнения — обратитесь к руководству пользователя.
Проверка работы

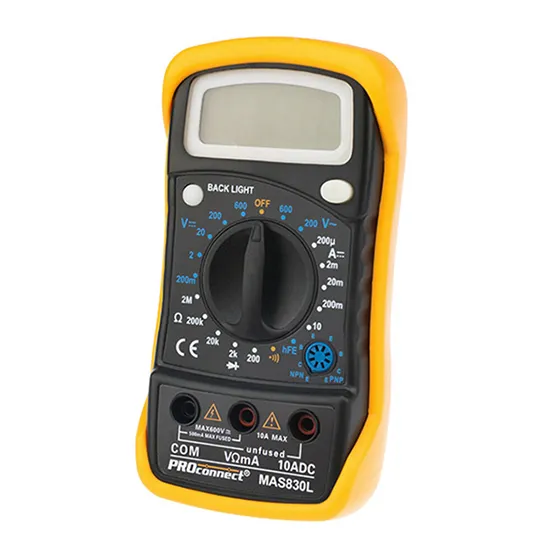

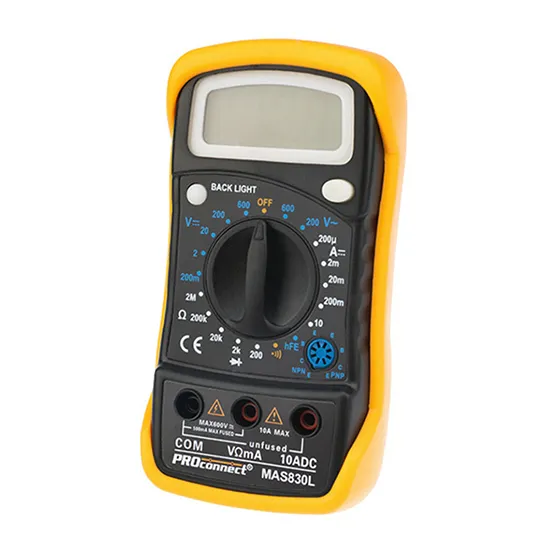

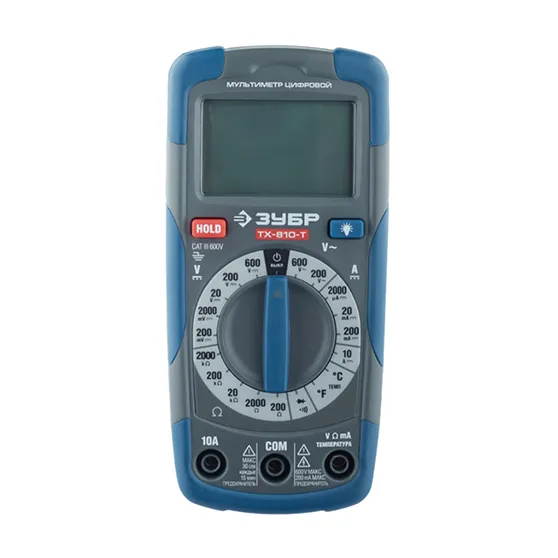

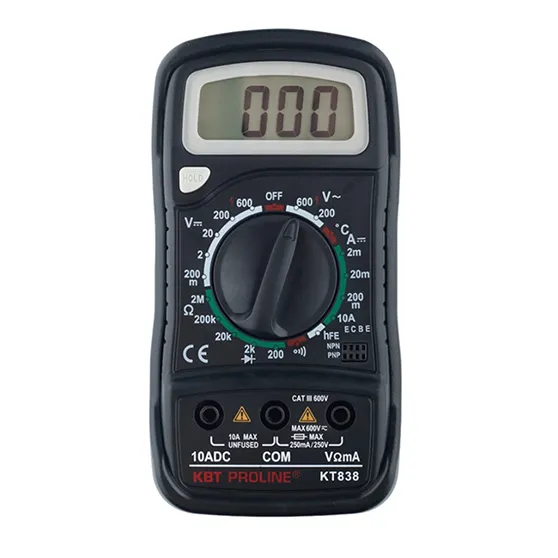

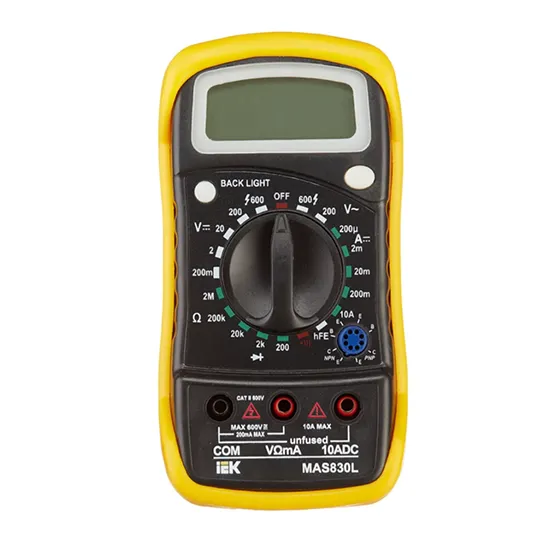

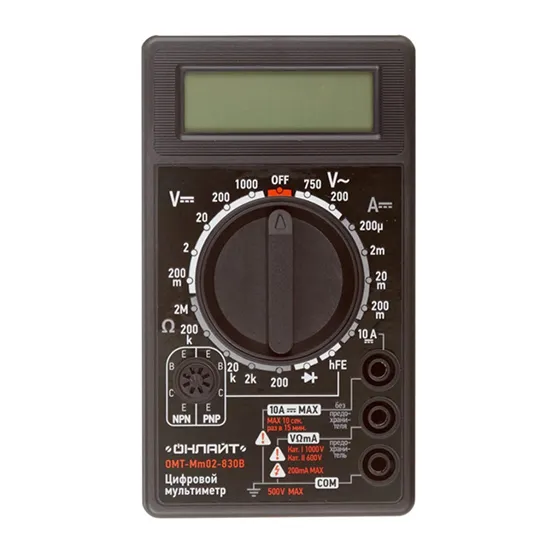

Используйте мультиметр для измерения выходного напряжения бесперебойника и сравните данные с инструкцией. Это поможет убедиться в его способности поддерживать стабильное напряжение при отключении электроэнергии.
Для проверки работы временно отсоедините ИБП от сети — он должен переключиться на резервное питание. Убедитесь, что горит соответствующий индикатор. Обратите внимание на продолжительность работы подключенных устройств. Это поможет понять, соответствует ли реальная емкость ИБП заявленным характеристикам. Если время работы значительно ниже ожидаемого, это может указывать на износ батареи или слишком высокую нагрузку.
Советы по эксплуатации бесперебойника
Чтобы ИБП служил без нареканий и сбоев в работе, соблюдайте условия эксплуатации:
- Убедитесь, что нагрузка на электросеть в выбранном помещении не превышает допустимых значений, чтобы избежать перегрева и сбоев в работе прибора.
- Обеспечьте корректную нагрузку на источник бесперебойного питания, соблюдая предельно допустимую мощность подключаемого оборудования. Превышение установленных норм может привести к перегрузке системы, сокращению срока службы аккумулятора или полному отказу ИБП в критический момент.
- Периодически тестируйте работу бесперебойника в автономном режиме. Отключайте неиспользуемые устройства для снижения нагрузки и регулярно проверяйте состояние АКБ.
Часто задаваемые вопросы
Из-за чего ИБП может выйти из строя?
Какие факторы влияют на износ аккумулятора?
Как часто нужно обслуживать ИБП?
Резюме
Для установки ИБП выбирайте помещение с температурой 18–25 °C и влажностью до 80 %, вдали от труб и прямых солнечных лучей.
Перед подключением проведите проверку и настройку бесперебойника: оцените состояние вилки и кабелей, дайте устройству адаптироваться к комнатной температуре, измерьте показатель выходного напряжения с помощью мультиметра.
Маломощные ИБП подключают к розетке с заземлением, а мощные — к щитку, что требует специальных знаний и навыков. Чтобы установить бесперебойник без ошибок, следуйте инструкции производителя и выполняйте монтаж последовательно. Срок службы ИБП увеличивает правильная эксплуатация.
