Подключать многопроволочные провода и кабели непосредственно в розетки и выключатели нельзя: такие соединения получаются ненадежными. Для качественного соединения на многопроволочные провода сначала устанавливают наконечники. Расскажем, почему нужно делать именно так, а также о том, как правильно выбрать и установить наконечник.
Источник: shutterstock.com
Зачем нужен обжим (опрессовка) проводов
Чтобы присоединить электрический провод к устройству, чаще всего используют винтовые клеммы. Провод при этом зажимается между винтом и неподвижным контактом клеммы. С одножильным проводом при этом ничего не происходит — жила не повреждается. Если же в клемме зажать многопроволочный провод, он распушится. В результате:
- некоторые проволочки будут зажаты сильнее, а другие повреждены и перестанут проводить электрический ток, из-за этого оставшиеся жилы будут перегреваться, и со временем винтовой зажим такого кабеля ослабнет
- контактирующие поверхности будут прилегать друг к другу неплотно и начнут искрить — может начаться пожар
- поверхность проволочек на воздухе окислится — это также снизит проводимость тока
Чтобы таких проблем не возникало, жилы многопроволочных проводов обжимают (опрессовывают) наконечниками. Обжим многопроволочного провода обязателен во всех случаях, за исключением использования зажимных клемм типа WAGO. В этих клеммах жилы зажимаются пружиной — она создает постоянное давление, которое дает надежное электрическое соединение. Чтобы вставить провод в клемму, пружину отводят с помощью рычажка на клемме, затем оголенный кончик провода вставляют в клемму и возвращают рычажок в первоначальное положение.
Источник: shutterstock.com
Преимущества использования наконечников для обжима проводов:
- обжатый провод становится практически воздухонепроницаемым: на поверхности токопроводящих жил не образуется оксидная пленка, ухудшающая электрический контакт
- наконечник защищает отдельные проволочки от повреждения, при этом они все участвуют в проводимости тока
Как правильно подобрать наконечник
Размер наконечника подбирают в зависимости от сечения провода, который нужно обжать. Сечение жил указывают на маркировке кабеля, а диаметр наконечника — на его упаковке.
Но ориентироваться только на номинальный размер провода нельзя — фактический размер может от него отличаться. Всегда примеряйте наконечники. Часто для качественного монтажа нужно брать наконечник на один размер меньше, чтобы провод заходил в него плотно.
Количество и сечение жил указывают в маркировке кабеля. Источник: petrovich.ru
Наконечники бывают разными по форме:
- кольцевые
- втулочные
- вилочные
- штыревые круглые и плоские
- разъемы-клеммы
1. Кольцевой наконечник. 2. Втулочный наконечник. 3. Вилочный наконечник. 4. Штыревой наконечник. 5. Разъем-клеммы. Источник: petrovich.ru
Наконечник подбирают в зависимости от типа соединений, в которых будут использованы провода:
- Кольцевые — наконечник зажимается винтом (гайкой или болтом) через шайбу или гровер. С помощью кольцевых наконечников присоединяют заземляющие проводники к корпусам металлических распределительных щитов.

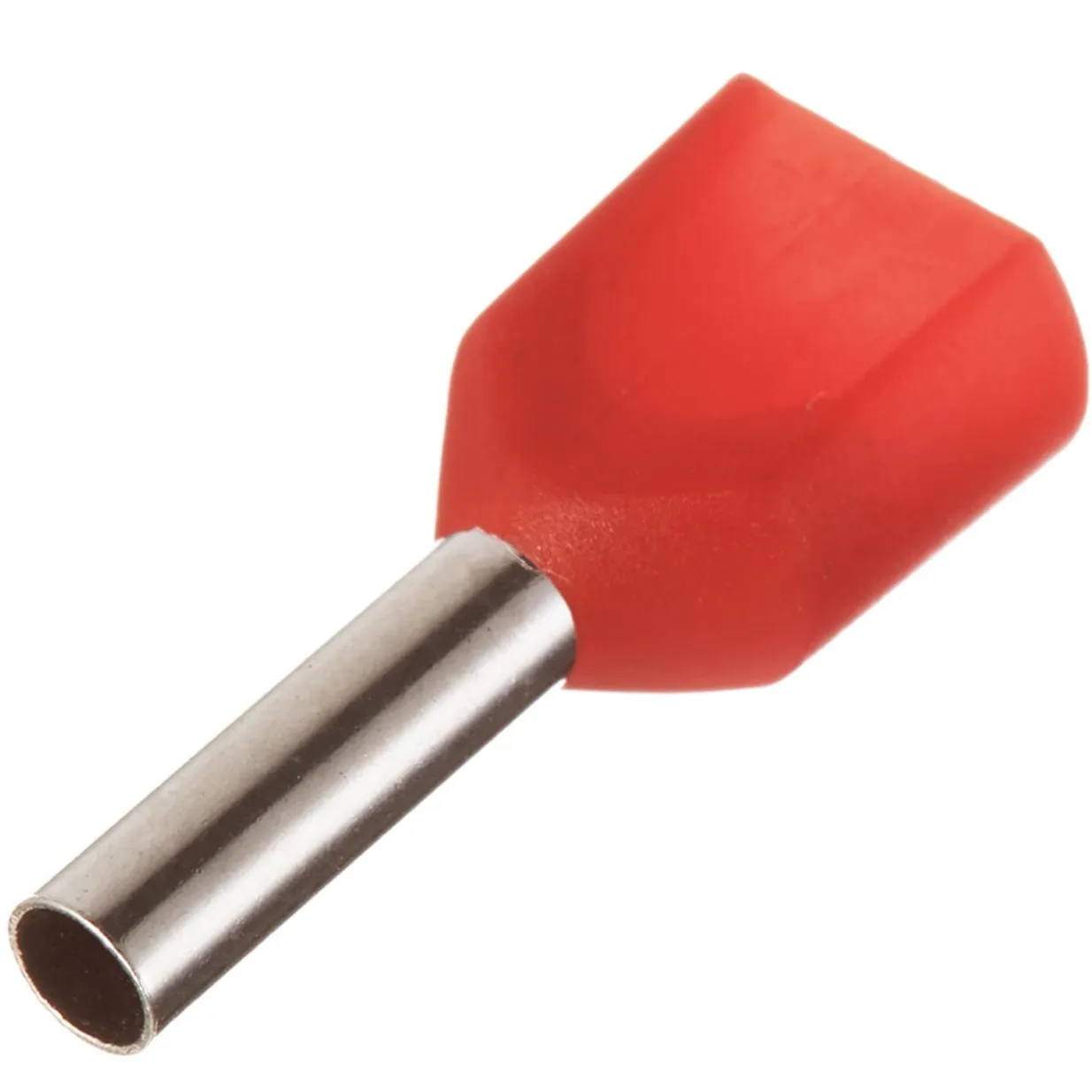

- Втулочные — для крепления при помощи болта в нулевых шинах и в шинах заземления, в автоматах защиты, УЗО.
- Вилочные — для крепления гайкой или болтом в клеммнике. С помощью таких наконечников присоединяют провода в дополнительные клеммы на автоматах защиты или в некоторых видах соединительных шин.
- Штыревые — используют в тех же случаях, что и втулочные, — для клемм защитных автоматов, УЗО и других устройств, размещаемых в распределительном щитке.
- Разъемы-клеммы используют, когда нужно соединить два провода или присоединить провод к штыревой клемме.
Особенности инструмента для обжима

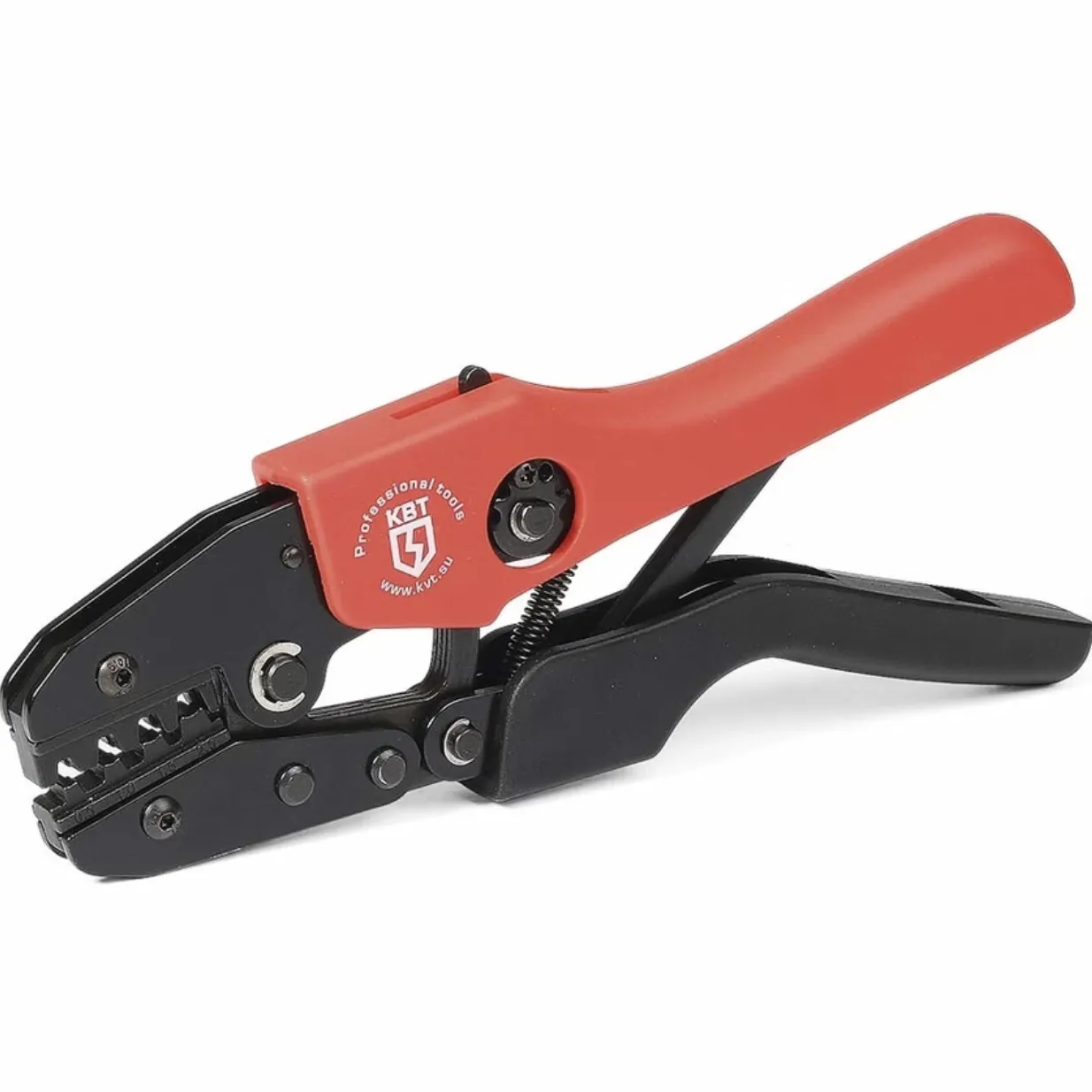

Наконечник надевают на оголенную токопроводящую жилу и обжимают пресс-клещами (кримпером). Для разных типов наконечников используют пресс-клещи с матрицей разной формы (разным профилем).

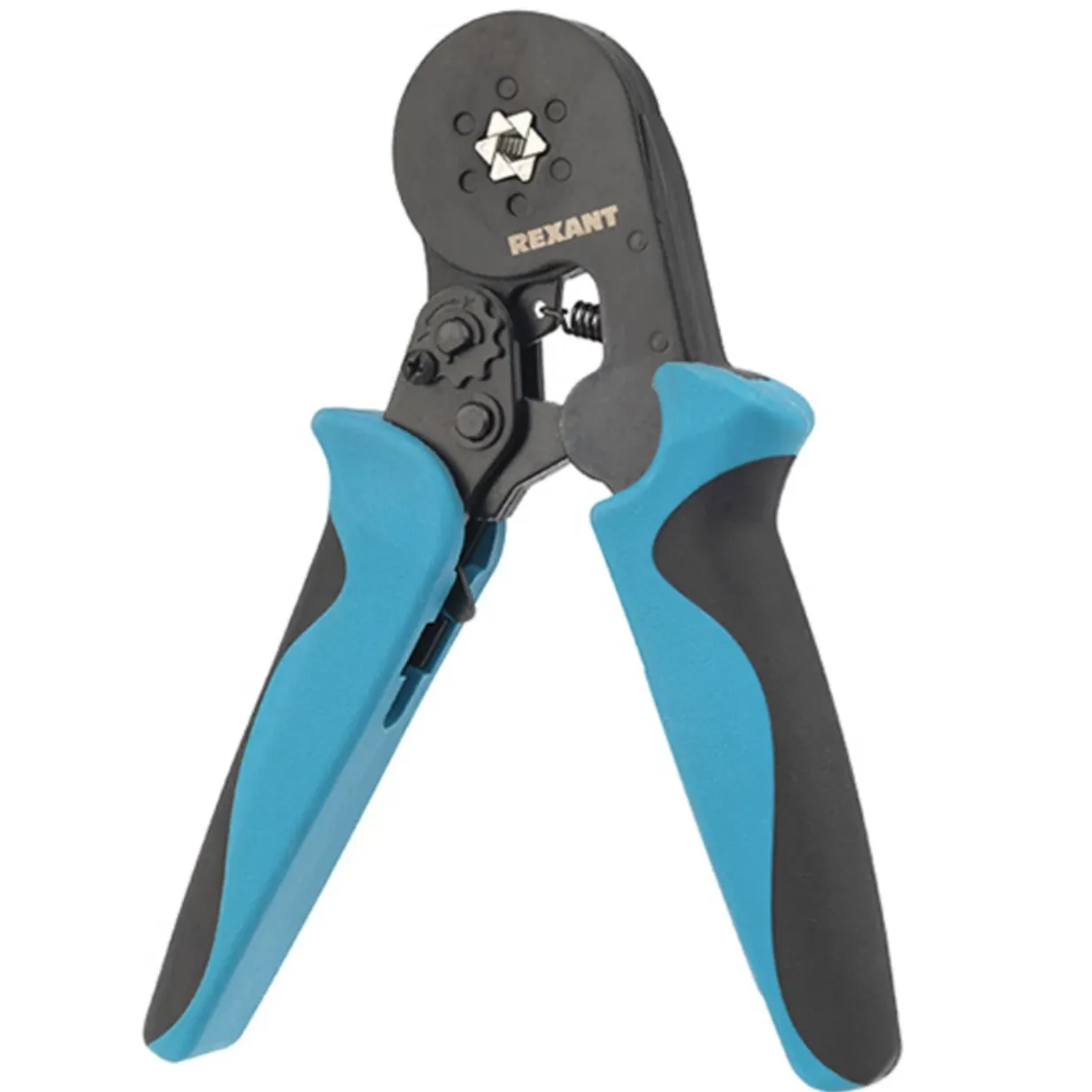

Для обжима втулочных наконечников используют пресс-клещи с губками, которые сдавливают наконечник со всех сторон с одинаковым усилием. Встроенный механизм ограничивает усилие обжима, чтобы не пережать проволочки.
Обжим втулочного наконечника. Источник: shutterstock.com

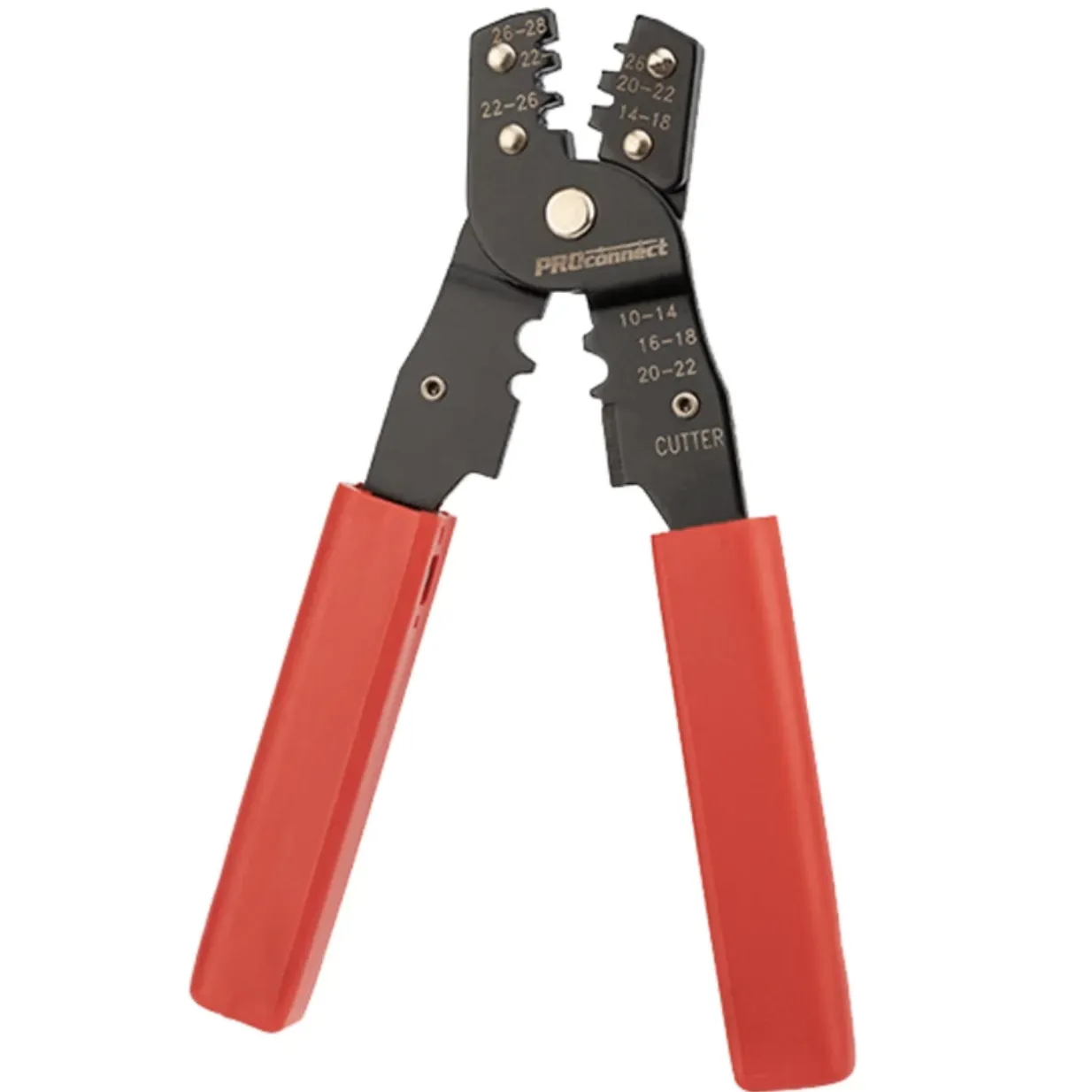

Для других видов изолированных наконечников используют клещи типа КВТ СТК. Сменную матрицу подбирают под конкретный вид наконечника.
Обжим кольцевого наконечника. Источник: shutterstock.com
Подготовительные работы с кабелем
Перед установкой наконечника с кабеля нужно снять внешнюю защитную оболочку, а затем изоляцию с проводов на длину наконечника плюс 2–3 мм. Это удобно делать с помощью стриппера.
Чем снимать изоляцию с проводов
Узнайте большеСкручивать оголенные провода нельзя. Проволочки внутри наконечника обжимаются под очень высоким давлением, поэтому в сечении они меняют первоначальную форму. Из круглого их сечение превращается в шестигранное, и площадь контактной поверхности проволочек увеличивается.
Стриппер. Источник: shutterstock.com
Если же проволочки скручены, то при обжиме они деформируются и зажимаются неравномерно, а некоторые вообще обламываются, и электрический контакт ухудшается. Поэтому вместо скручивания проволочки выпрямляют, добиваясь, чтобы они лежали параллельно друг другу.
Как обжать втулочный наконечник

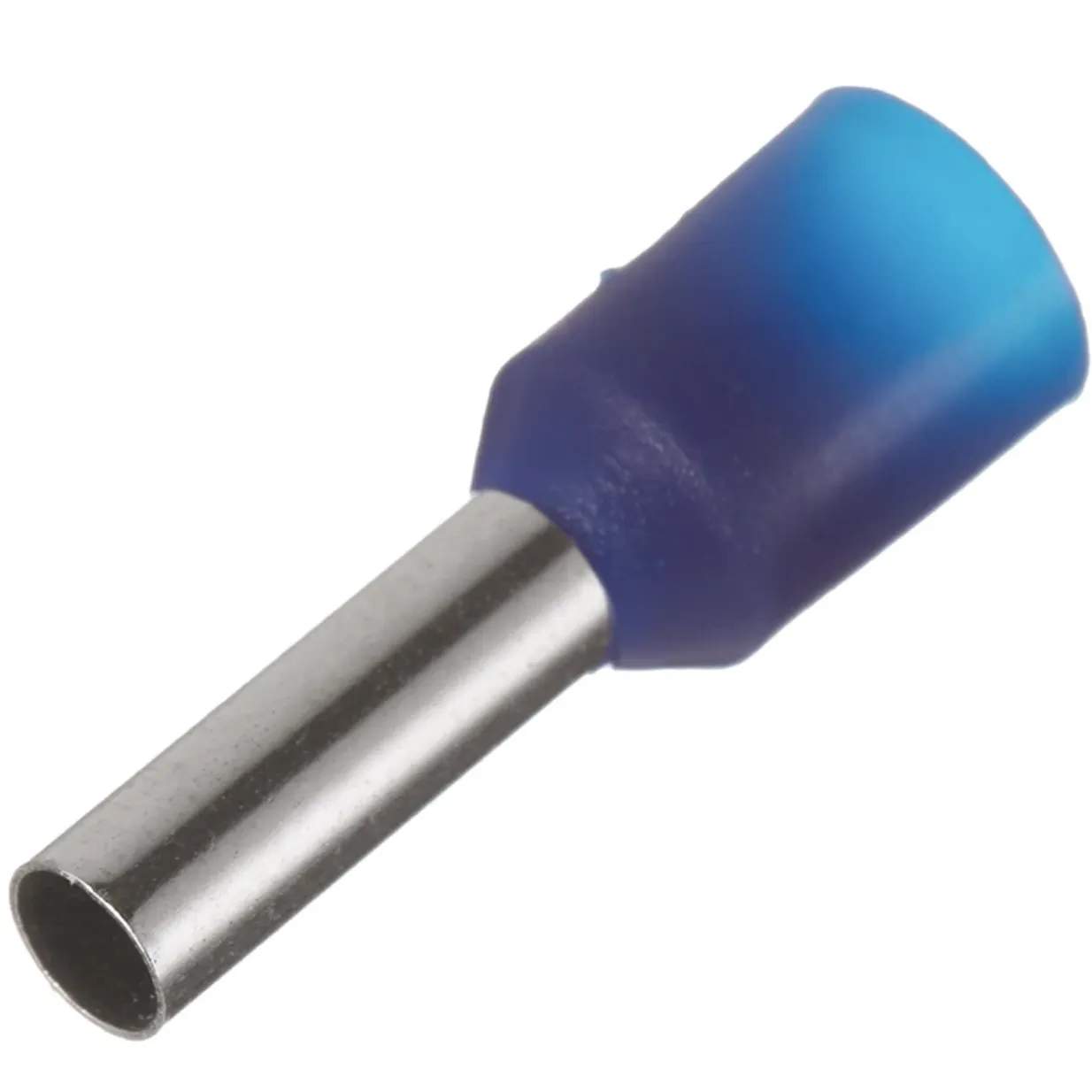

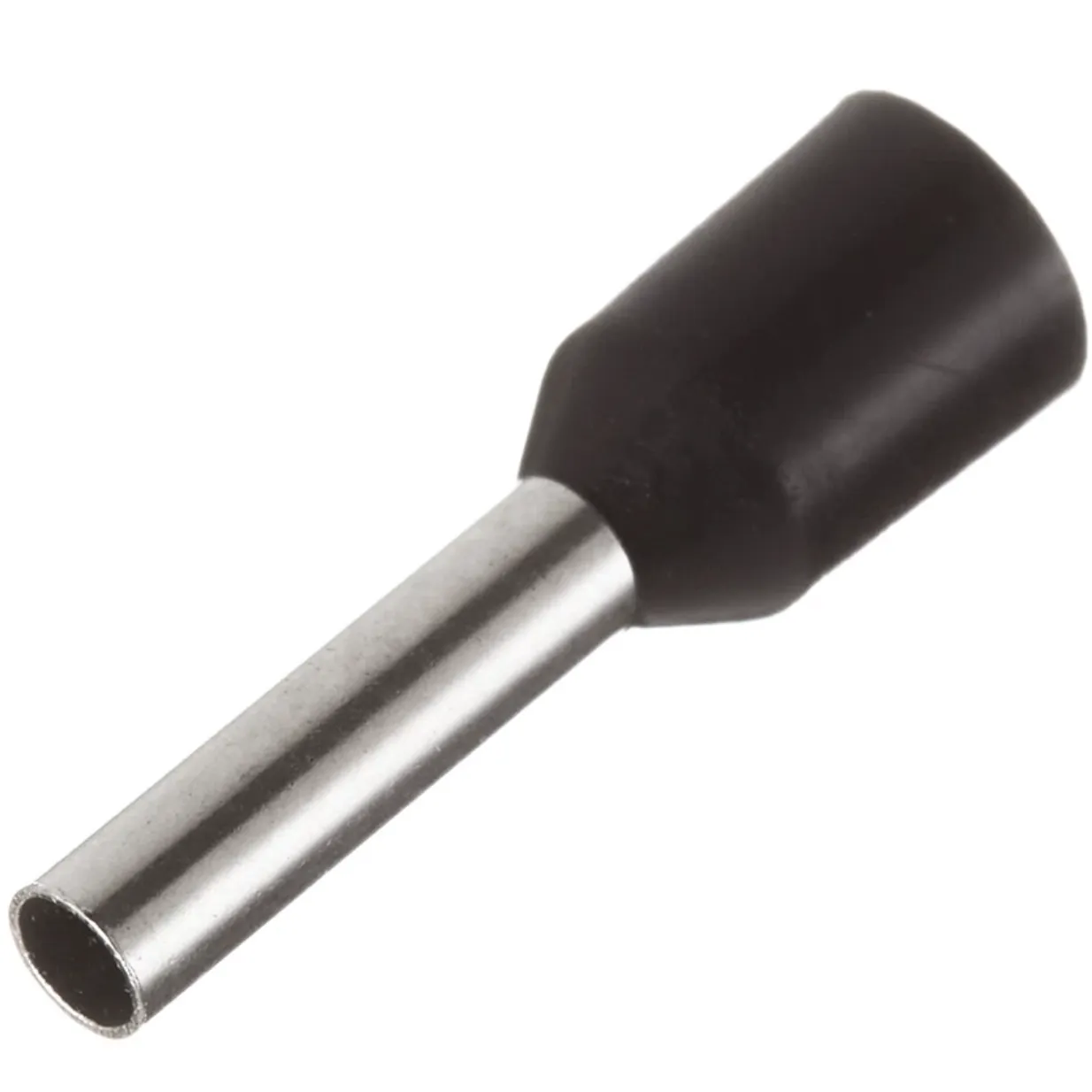

При монтаже и ремонте квартирной электропроводки чаще всего используют втулочные наконечники. Расскажем, как их правильно обжимать:
- Снимите с проводов изоляцию. Длина оголенной части провода должна быть на 2–3 мм больше длины наконечника.
- Подберите наконечник: провод должен входить в гильзу плотно.
- Наденьте наконечник на оголенную часть провода до упора. Важно, чтобы все проволочки вошли в наконечник.
- С помощью кримпера обожмите наконечник.
- Если проволочки выступают из втулки (металлической части наконечника) больше чем на 1 мм, обрежьте лишнее бокорезами.
Чем еще можно обжать наконечник
Некоторые виды наконечников можно обжать с помощью слесарного кернера. Вместо него можно использовать слегка затупленный на напильнике или наждаке (точильном станке) гвоздь. Наконечник надевают на оголенную жилу и с помощью молотка и кернера делают на нем несколько вмятин с разных сторон.
Наконечник, обжатый кернером. Источник: drive2.ru
Альтернатива наконечникам

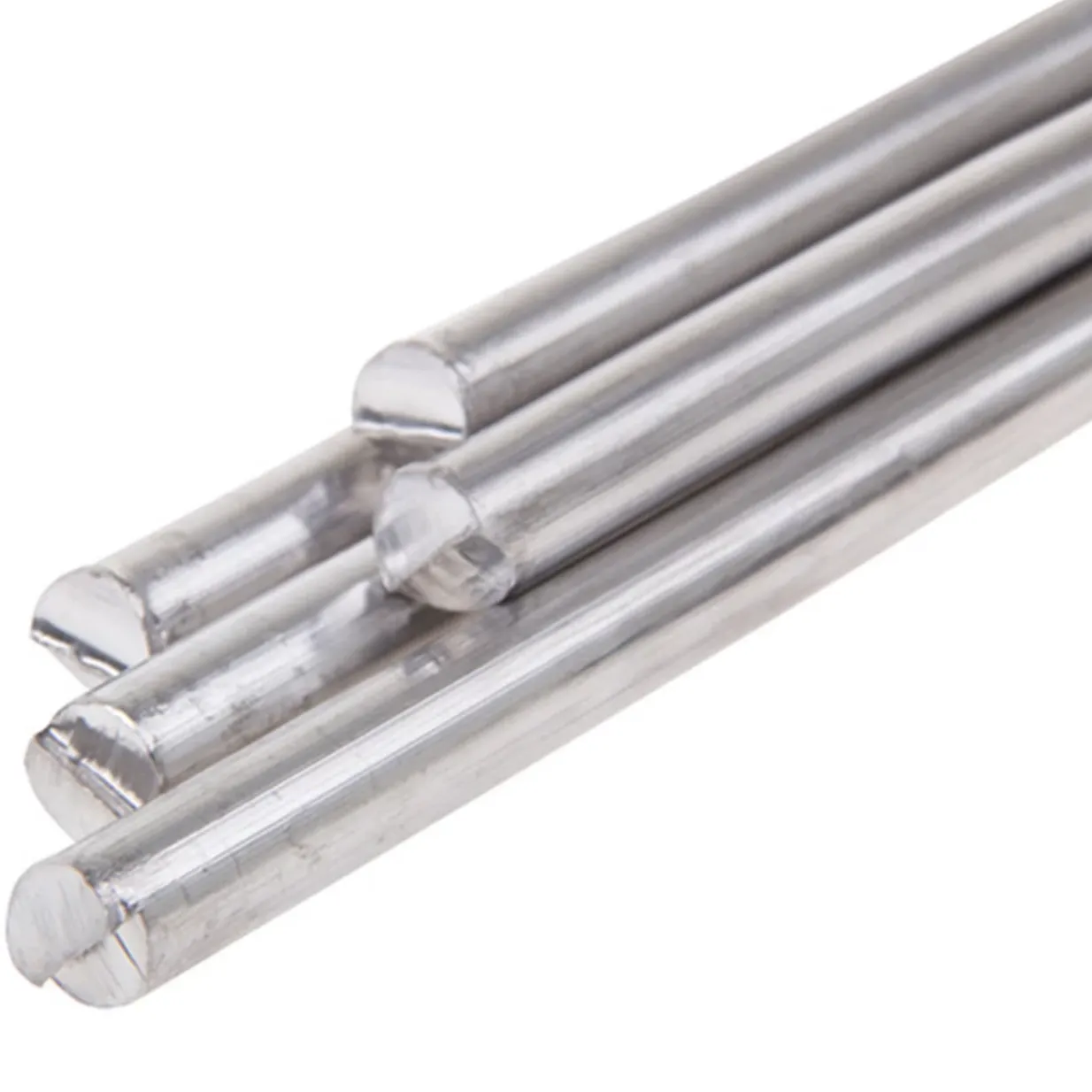

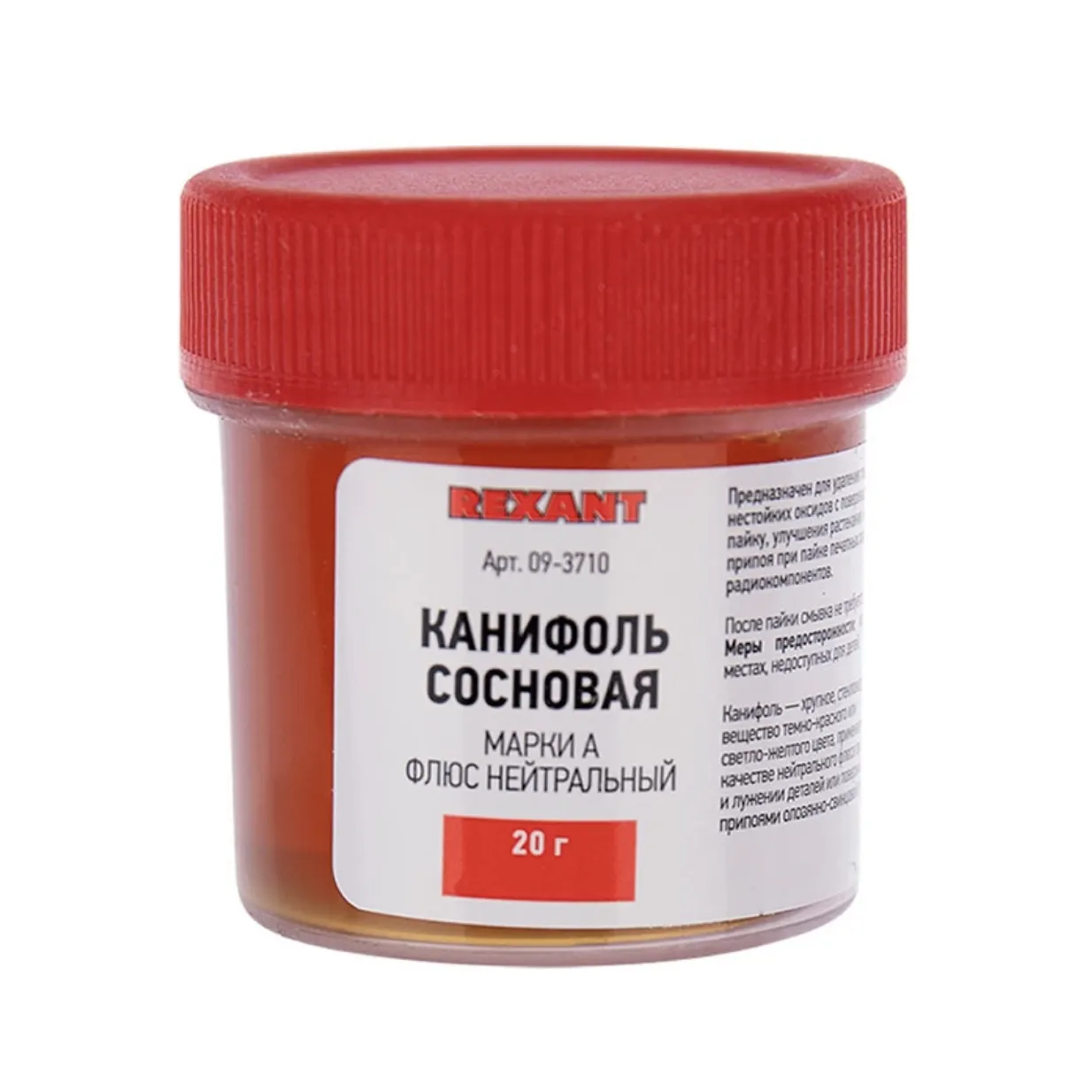

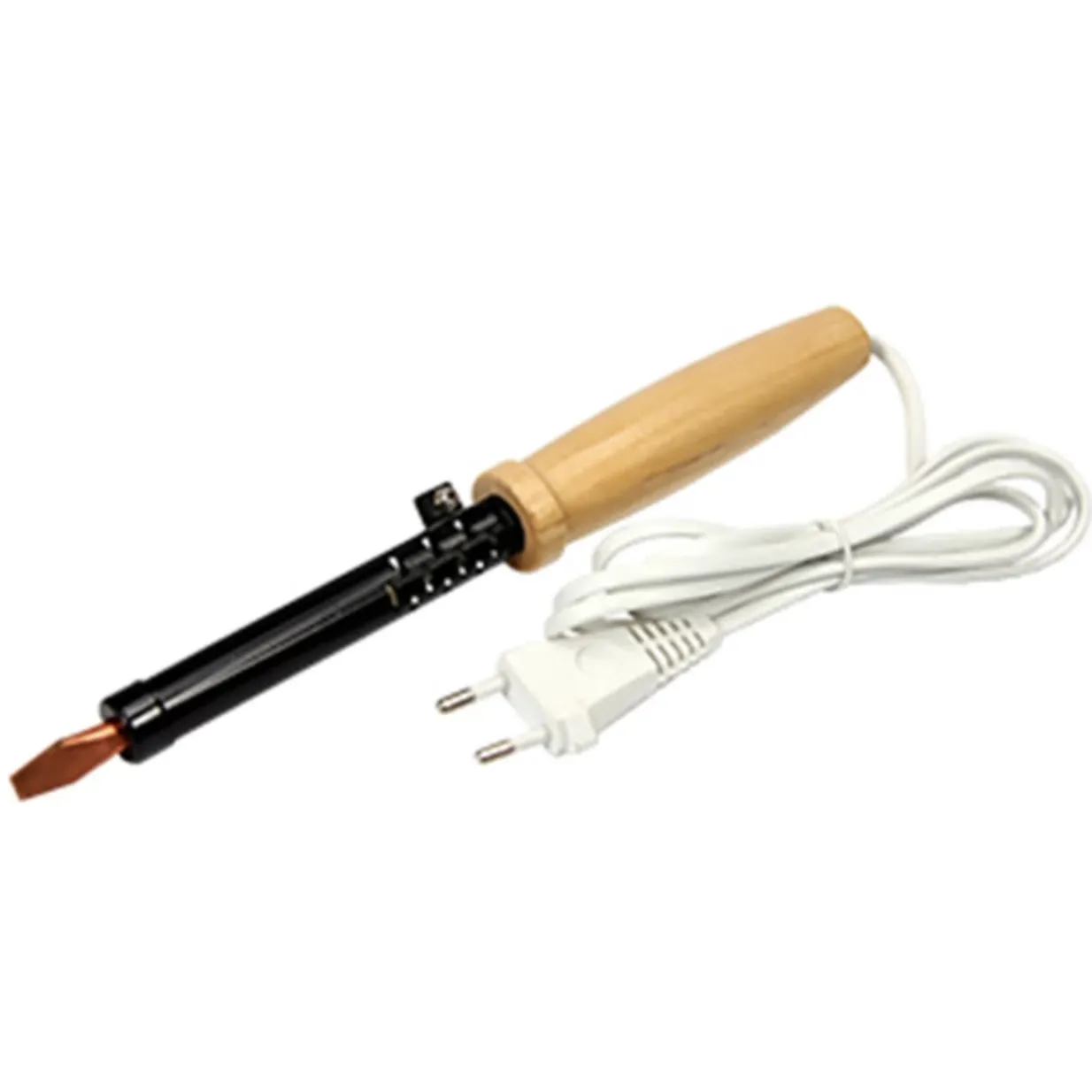

Если нет наконечника и его неоткуда взять, провод лудят — наносят на его поверхность тонкий слой расплавленного припоя, который защищает металл от окисления. Для лужения требуются электрический паяльник, припой и флюс. Важно: для проводов нужно обязательно использовать нейтральный спирто-канифольный флюс СКФ.
Основные ошибки при опрессовке
Из-за ошибок при обжиме наконечники хуже проводят электрический ток, а при прохождении тока большой величины перегреваются. В худшем случае из-за перегрева провода может расплавиться изоляция, в результате чего расположенные рядом провода соприкоснутся, произойдет короткое замыкание и может начаться пожар. Также при перегреве провод может отгореть — конец провода с наконечником просто оторвется от остальной части.
Частые ошибки:
- слишком большой диаметр втулки наконечника
- слишком коротко оголенный провод
- недостаточно полный обжим (ручки пресс-клещей были сведены не до конца)
- обжим инструментами, которые не подходят для этой цели, например пассатижами
Если вы будете следовать нашей инструкции по обжиму наконечников, то ошибок не будет. Электрические соединения получатся надежными и безопасными.
Резюме
При монтаже многопроволочных проводов и кабелей обязательно нужно устанавливать и обжимать наконечники. Только так можно получить качественное и долговечное электрическое соединение.
Вид наконечника подбирают в зависимости от вида соединения, его диаметр — под конкретный провод. Пресс-клещи подбирают под вид наконечника.
