Чем отличается монтаж проводки в домах из дерева и кирпича, как правильно этот монтаж сделать и на какие требования ориентироваться? Разбираемся с электриком Александром Воробьевым и начальником отдела электроснабжения компании «Росавтодор» Андреем Литвинчуком.
Проект электропроводки
Работы с электричеством в частном доме начинаются с проекта, но это не какой-то строгий документ, без которого дом не подключат к электросетям. Проект нужен именно вам для монтажа проводки. Необязательно делать подробный и выверенный до миллиметра чертеж, достаточно и примерного эскиза. Обозначьте на нем, где и какие электроприборы предполагаете ставить и какое освещение планируете в каждой комнате.
Работать с электричеством опасно. Эта статья поможет разобраться в деталях подключения проводки в частном доме, но если у вас нет в этом опыта — обратитесь к профессионалам. И помните о технике безопасности, она обязательна для всех:
- отключите электричество, когда ведете кабели от щитка и устанавливаете розетки
- надевайте диэлектрические перчатки и берите инструменты с прорезиненными рукоятками
- обеспечьте хорошее освещение: работайте в светлое время суток и используйте налобный фонарик
- даже обесточенные кабели кладите так, чтобы отдельные жилы не касались друг друга
Когда проект готов, посчитайте суммарную мощность электроприборов в доме. Это необходимо, чтобы определить номинальный ток для вводного автомата.
Чем дифавтомат отличается от УЗО
Узнайте большеВсе электроприборы и светильники, которые обозначены на плане, нужно объединить в группы по назначению и расположению. Например, освещение — первая группа, розетки в комнатах — вторая, розетки на кухне — третья. Для каждой группы нужно делать свою проводку. Она будет отличаться толщиной провода и номиналом защитных автоматов и УЗО.

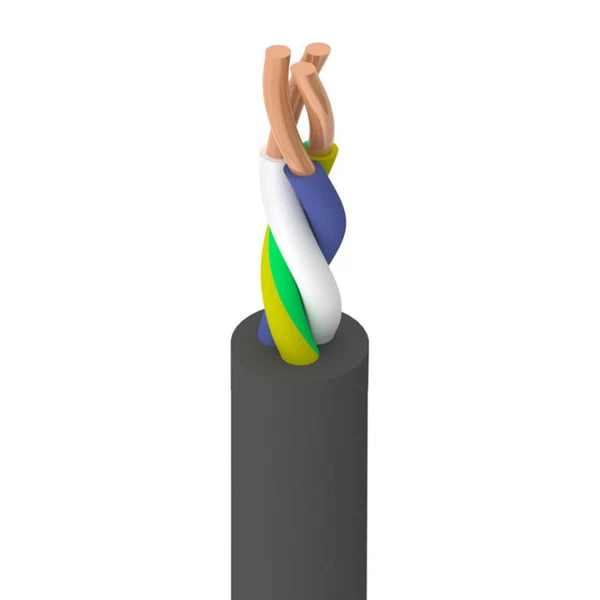

Для розеток в комнатах в большинстве случаев достаточно медного кабеля сечением 2,5 мм². Под кондиционер лучше запланировать отдельную линию. Это и безопаснее (нет лишней нагрузки на общую проводку), и красивее: провода, тянущиеся от розетки к блоку под потолком, точно не улучшают вид комнаты. К отдельной линии кондиционер подключают напрямую: кабель соединяют в распределительной коробке. Как вариант: вместо коробки можно сделать розетку и установить ее максимально близко к внутреннему блоку кондиционера.

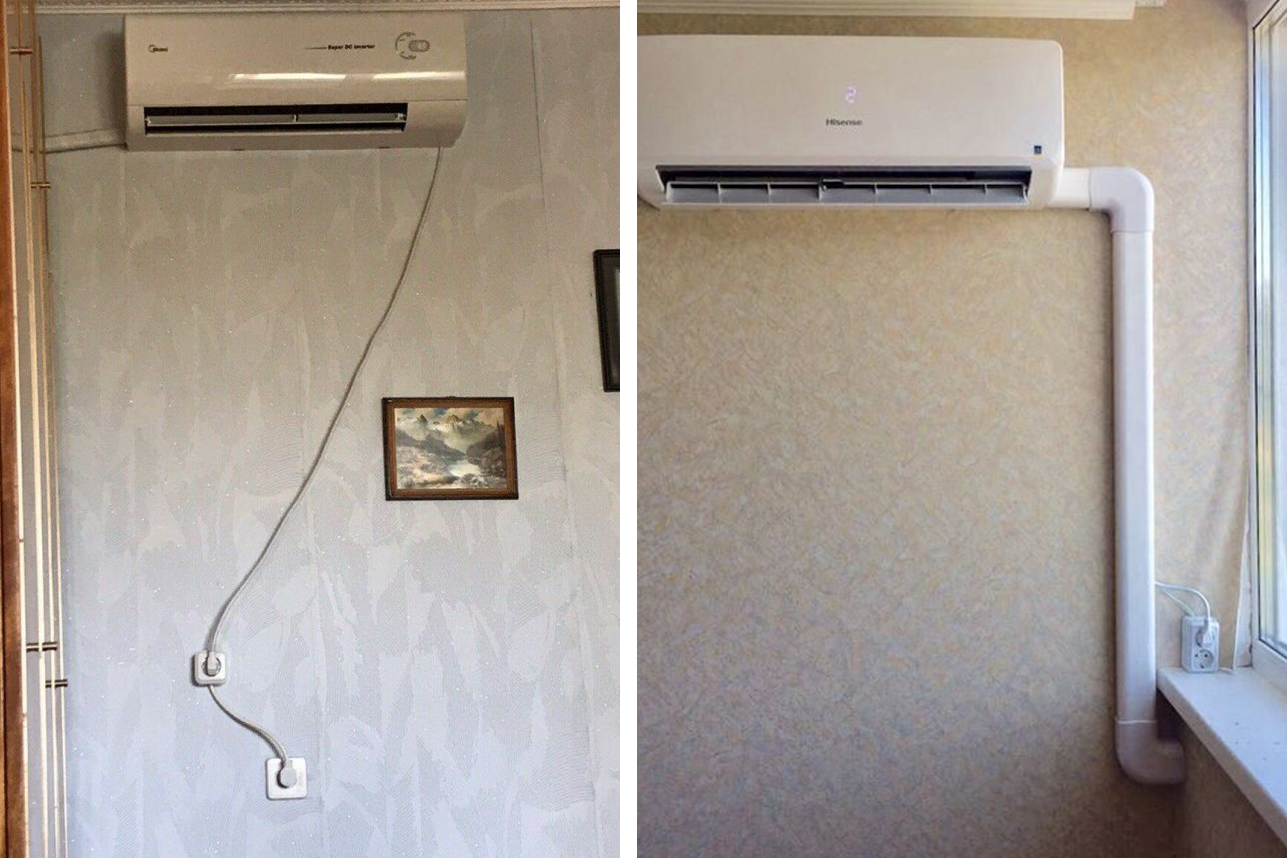

Пример непродуманного подключения кондиционера. Источник: lemzspb.ru

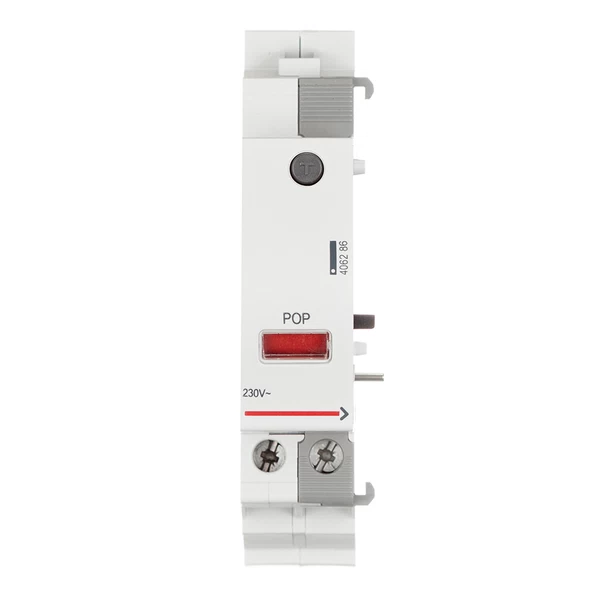

Когда с сечением проводов и распределением электроприборов по группам станет все понятно, составьте схему электрощита. Для защиты проводки в комнатах (розетки и освещение) подходит обычный автомат. Для влажных помещений и мощных приборов (электроплита, водонагреватель, котел обогрева) необходимо УЗО. При составлении схем электрощита и электроснабжения нужно учитывать тип заземления, который планируете делать в доме.
Как правильно собрать электрощит в частном доме
Узнайте большеДля примера составим схему электрощита в типовом одноэтажном доме. Что имеем: электричество нам нужно для спальни, кухни-гостиной, санузла, электрического отопления и нагрева воды для ванной и кухни отдельным водонагревателем.
Электрическое отопление — это отдельная линия, зачастую трехфазная. Защищается оно четырехполюсным УЗО, а линия идет напрямую от щитка к котлу.
Что выгоднее для частного дома — три фазы или одна
Узнайте большеДля кухни-гостиной сделаем две отдельные линии: одну — для электроплиты, другую — для розеток. Для их защиты достаточно автоматических выключателей.
В санузле поставим на одну линию розетки, а на другую — освещение. Обе защитим УЗО.

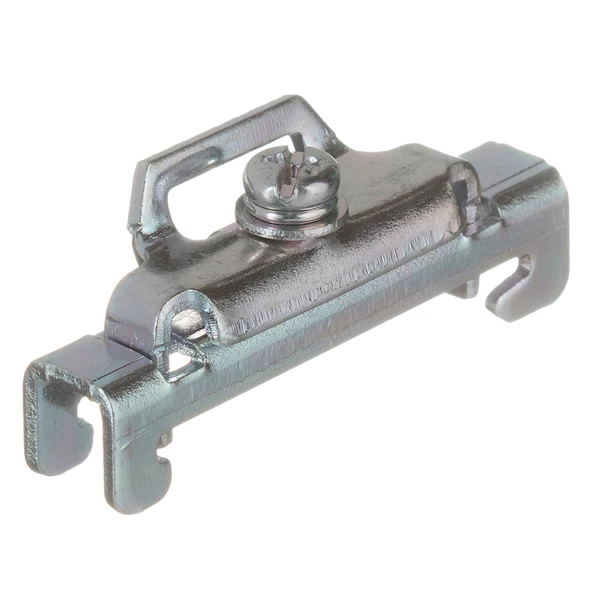

Заземление выбираем по типу TN-C-S, для него рядом с домом нужно будет сделать контур заземления.

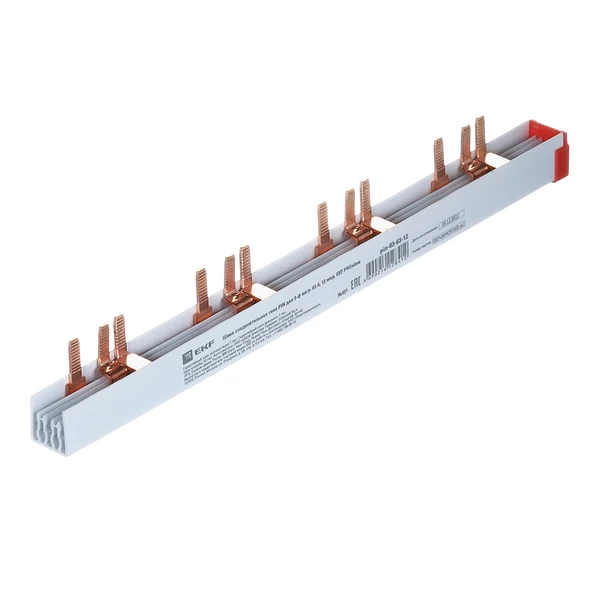

Схема щитка для одноэтажного дома с подключением трех фаз
Когда схема щитка будет готова, нужно будет составить схему проводки в помещениях. Начертите план дома. Если в доме несколько этажей, сделайте отдельный план для каждого. Укажите на плане расстановку мебели и домашней техники — чтобы не получилось так, что выключатели окажутся замурованными за шкафами. Обозначьте освещение и розетки. Соедините эти точки с электрощитом линиями, не забыв подписать, что где находится.

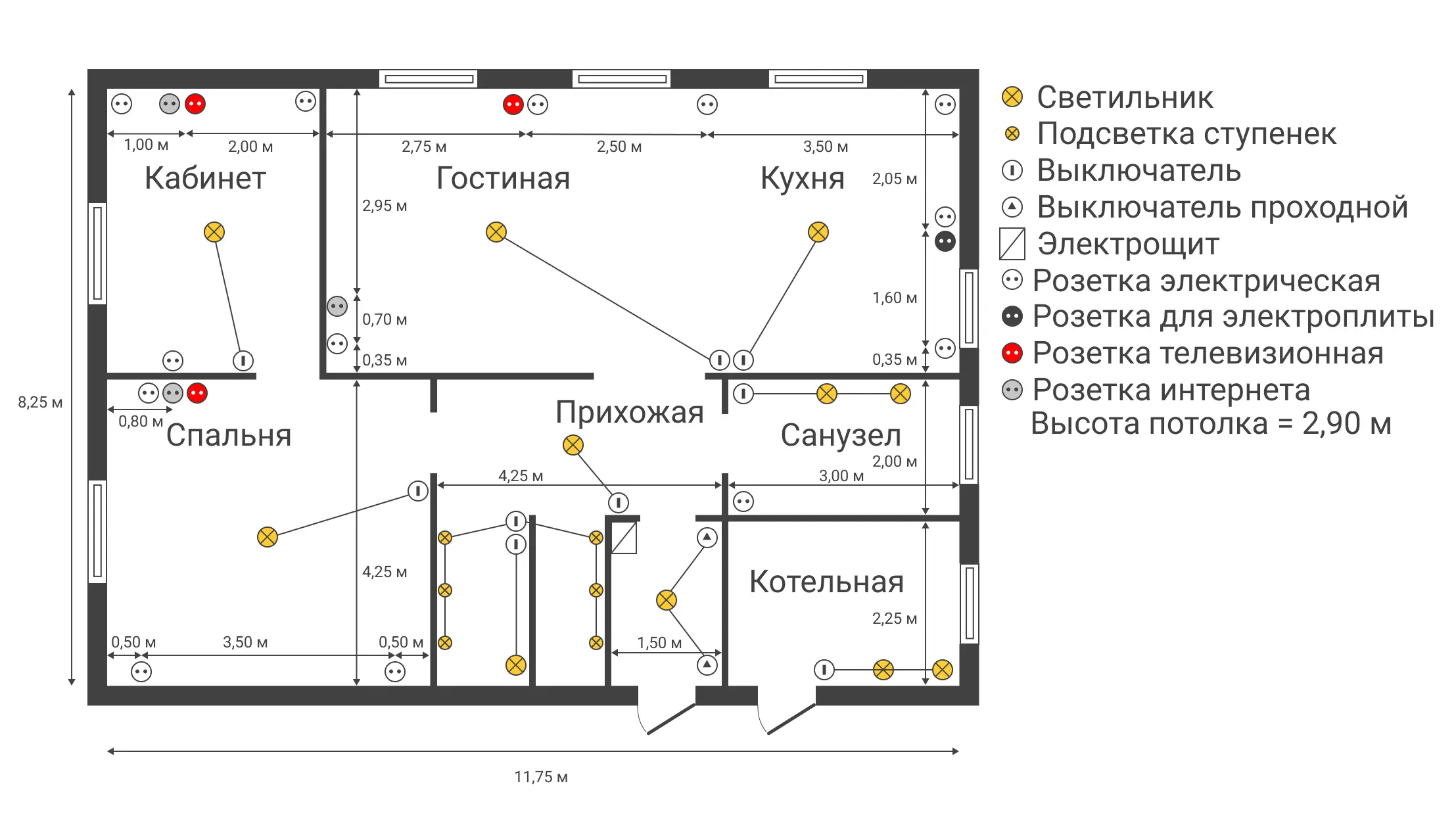

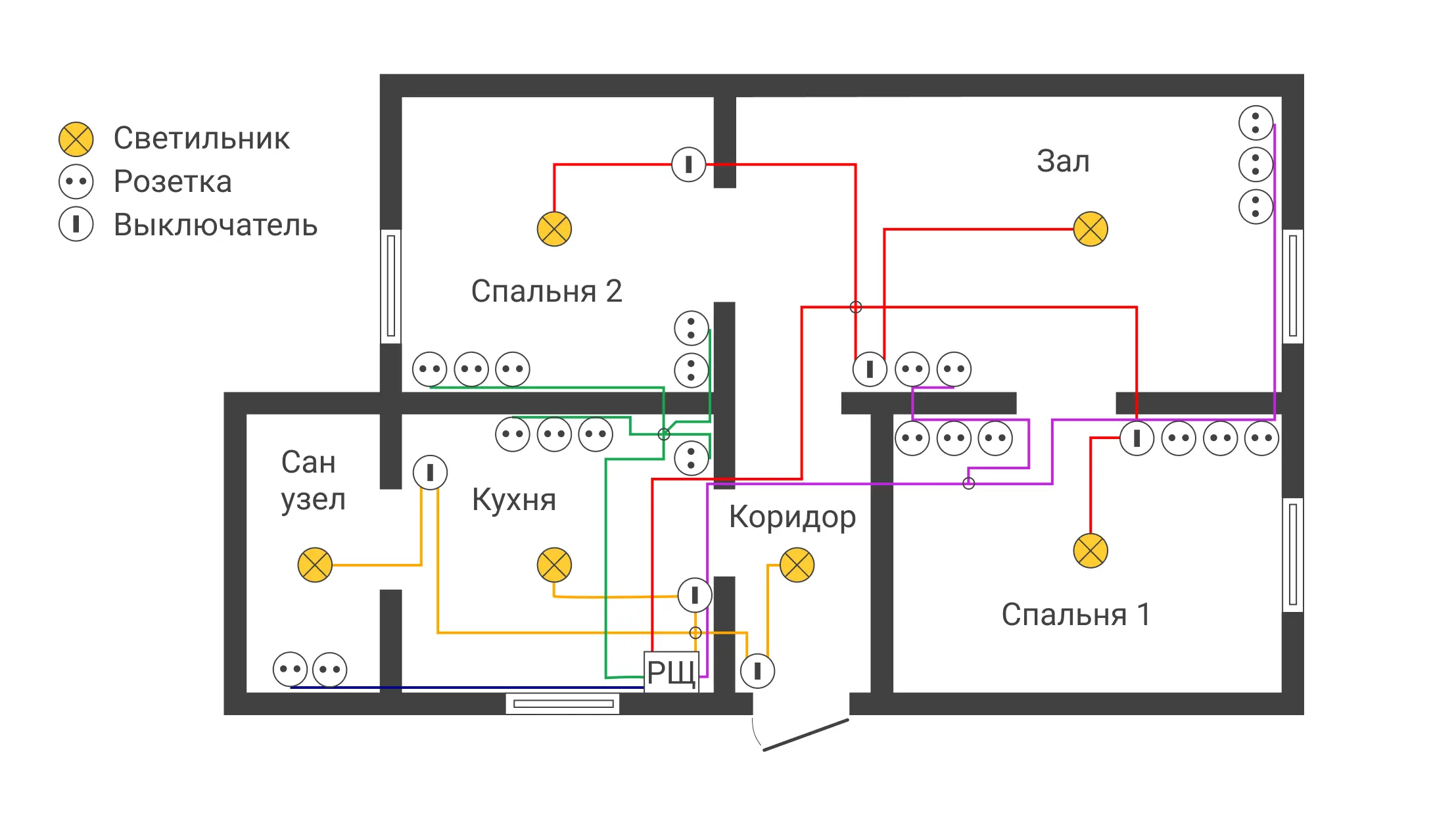

Схема проводки в частном доме
Монтаж электропроводки
В первую очередь нужно отметить на стенах места установки розеток и выключателей. По требованиям безопасности выключатель нельзя ставить ниже одного метра от пола. Оптимальная высота — на уровне пояса, так удобно и взрослым, и детям.
Для розеток в комнатах существует два варианта установки. Советский — 90 см от пола, европейский — 30 см. Но это лишь рекомендации. Требования относятся исключительно к вопросам безопасности. На кухне розетки запрещено устанавливать под и над мойкой. В ванной розетки и выключатели должны находиться не менее чем в 60 см от раковины, ванны и двери душевой кабины.
Розетки для блендера, тостера и другой кухонной техники лучше всего делать в 20 см над столешницей, розетку для вытяжки — в 2 м над плитой.
Как спланировать расположение розеток в квартире
Узнайте большеНа этом этапе часто оказывается, что розеток нужно больше, чем указано на плане. В теории сложно все предугадать заранее. А на реальной кухне выясняется, что приборов будет больше или что они будут стоять не так, как предполагалось, и с дополнительной розеткой станет удобнее. Да и свет желательно развести на потолочный (он будет основным) и настенный (такое освещение создает уют).
Когда точки установки размечены, прочертите к ним трассы от щитка. Для наглядности прочерченные линии лучше подписать: свет, плита, розетки в комнате. В зависимости от материала стен дома монтаж проводки будет отличаться.
Проводка в деревянном доме
Требования безопасности гласят: монтаж скрытой электропроводки в стенах из горючих конструкционных материалов запрещен. В доме из бруса или бревна допускается только наружная разводка электрики.
Самый простой вариант — проложить провода в кабель-каналах. Это специальные пластиковые короба, их крепят к стене на саморезы. Кабель укладывают в короб и закрывают защелкивающейся крышкой. Для кабель-каналов есть улучшающие внешний вид изгибы, разветвители, отводы, но в целом такой монтаж выглядит по-офисному.
Как сделать скрытую проводку в деревянном доме законно и безопасно
Узнайте большеГораздо красивее смотрится открытая проводка витым кабелем на специальных изоляторах.
Электрика в каркасном доме
Здесь допускается скрытая проводка, потому что из горючих материалов в таком доме только несущие стойки. Но провода нужно укладывать в трубах из негорючих материалов: гофрах из ПВХ или металлических рукавах.
Гофры из ПВХ дешевле, но лучше не экономить и выбрать металлические. Под обшивку каркасного дома могут забраться мыши или крысы. Если они перегрызут пластиковую трубу с кабелем, случится пожар. А металлическая труба им явно не по зубам.
Монтаж нужно делать до обшивки каркаса внутренней отделкой. Размечайте положение проводки так, чтобы она была закрыта негорючим утеплителем. Для этого отверстие под трубу с кабелем сверлите в середине несущей стойки каркаса.
Трассу укладывайте так, что у нее был небольшой уклон. Это тоже требование безопасности: в гофре может накопиться конденсат, нужно дать ему возможность свободно стекать и не застаиваться.
Проводку в доме из дерева — каркасном или полностью деревянном — лучше рассчитывать с запасом. При недостаточной площади сечения и большой нагрузке кабель раскалится, у него расплавится изоляция, а это чревато пожаром.
Пошаговая схема прокладки электропроводки в каркасном доме
Сначала отметьте положение трасс. Просто прочертите их карандашом на стойках каркаса. И не забывайте про небольшой уклон.

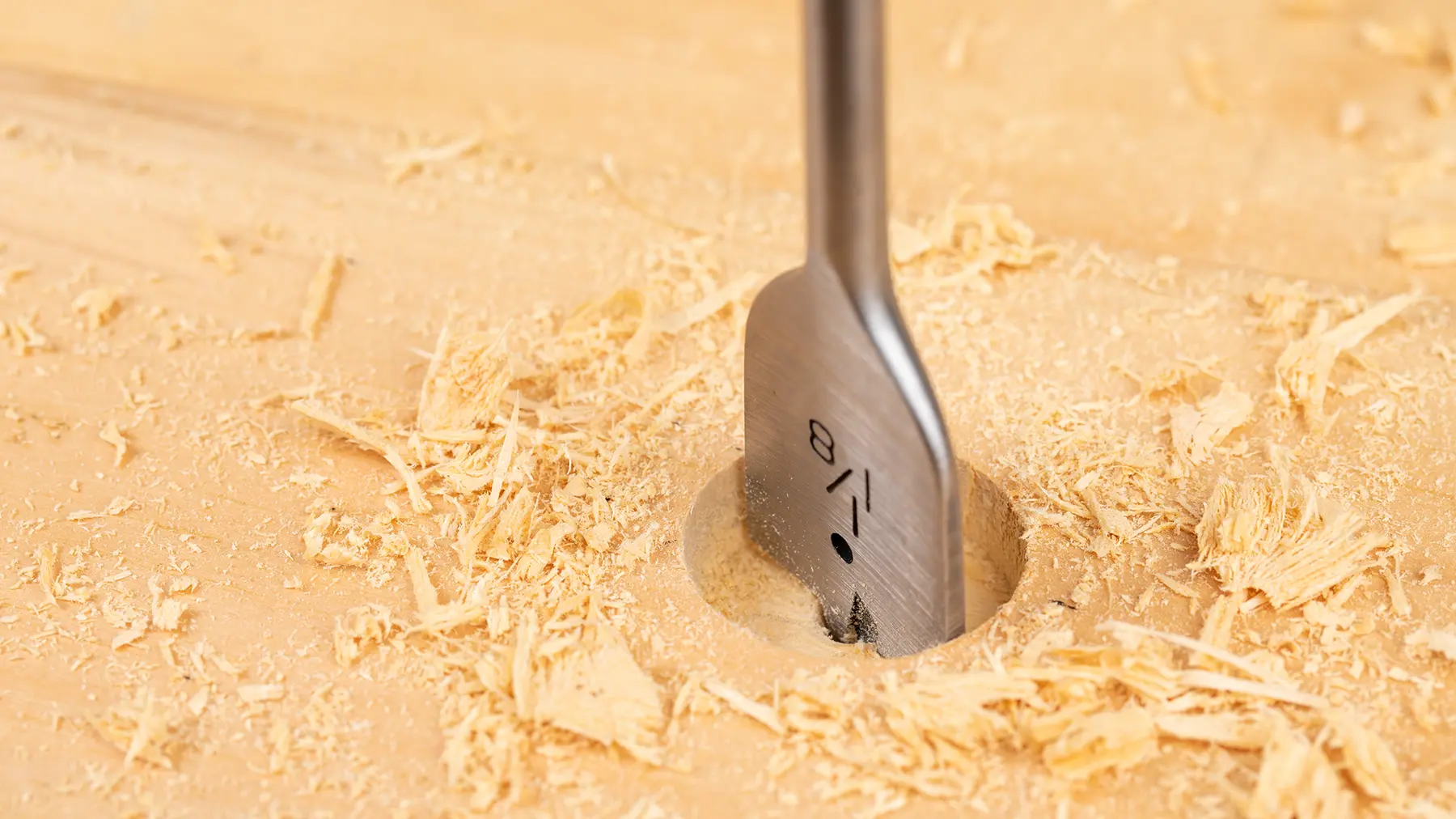

По этим меткам просверлите перьевым сверлом отверстия под гофру.

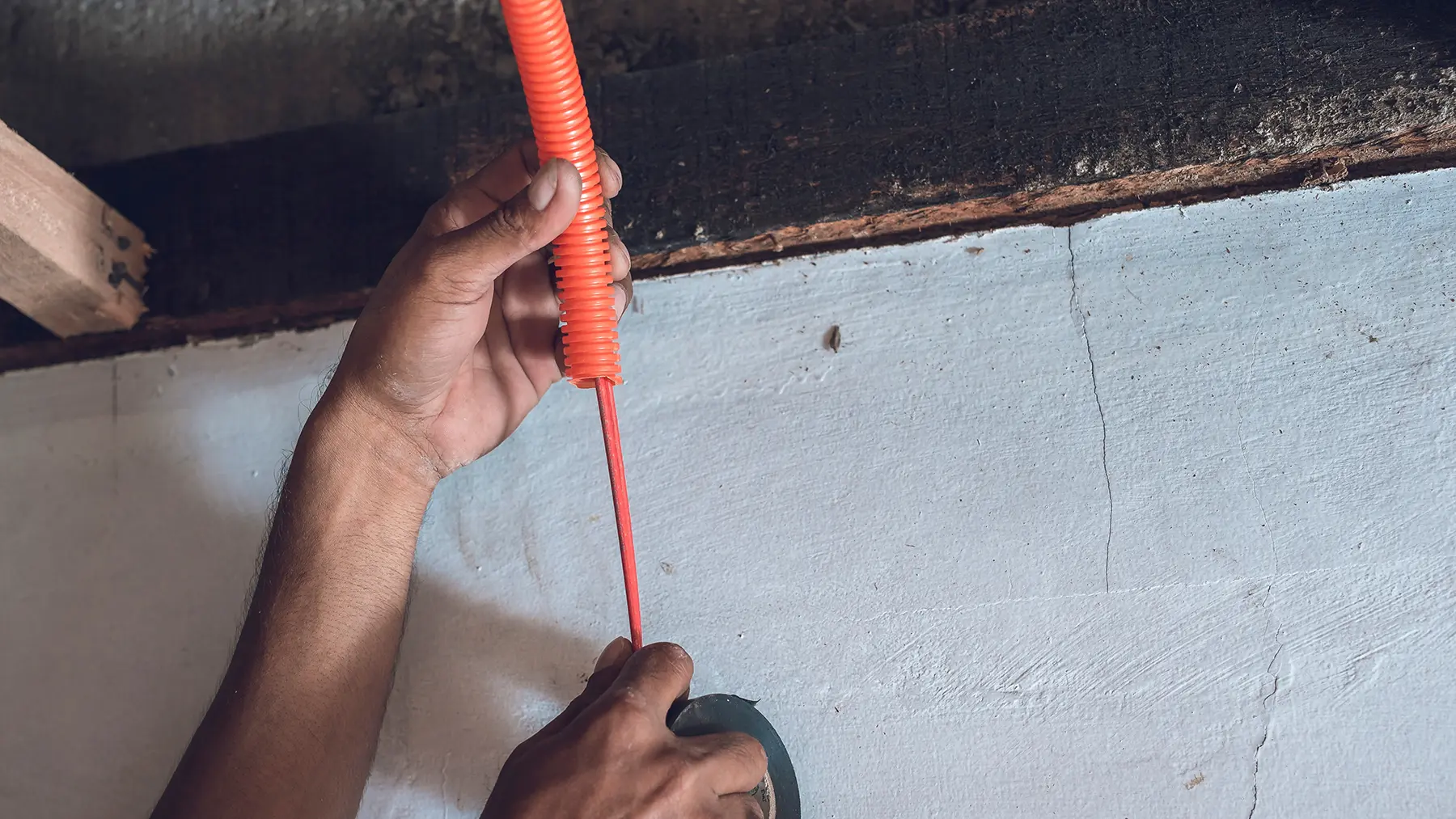

Проложите трассу: сначала протяните сквозь отверстия пустую гофру. Затем вытяните кабель с помощью протяжки — это проволока внутри трубы. Нужно завязать узел проволоки на кабеле с одного конца гофры и вытянуть с другого.
Источник: obustroeno.club

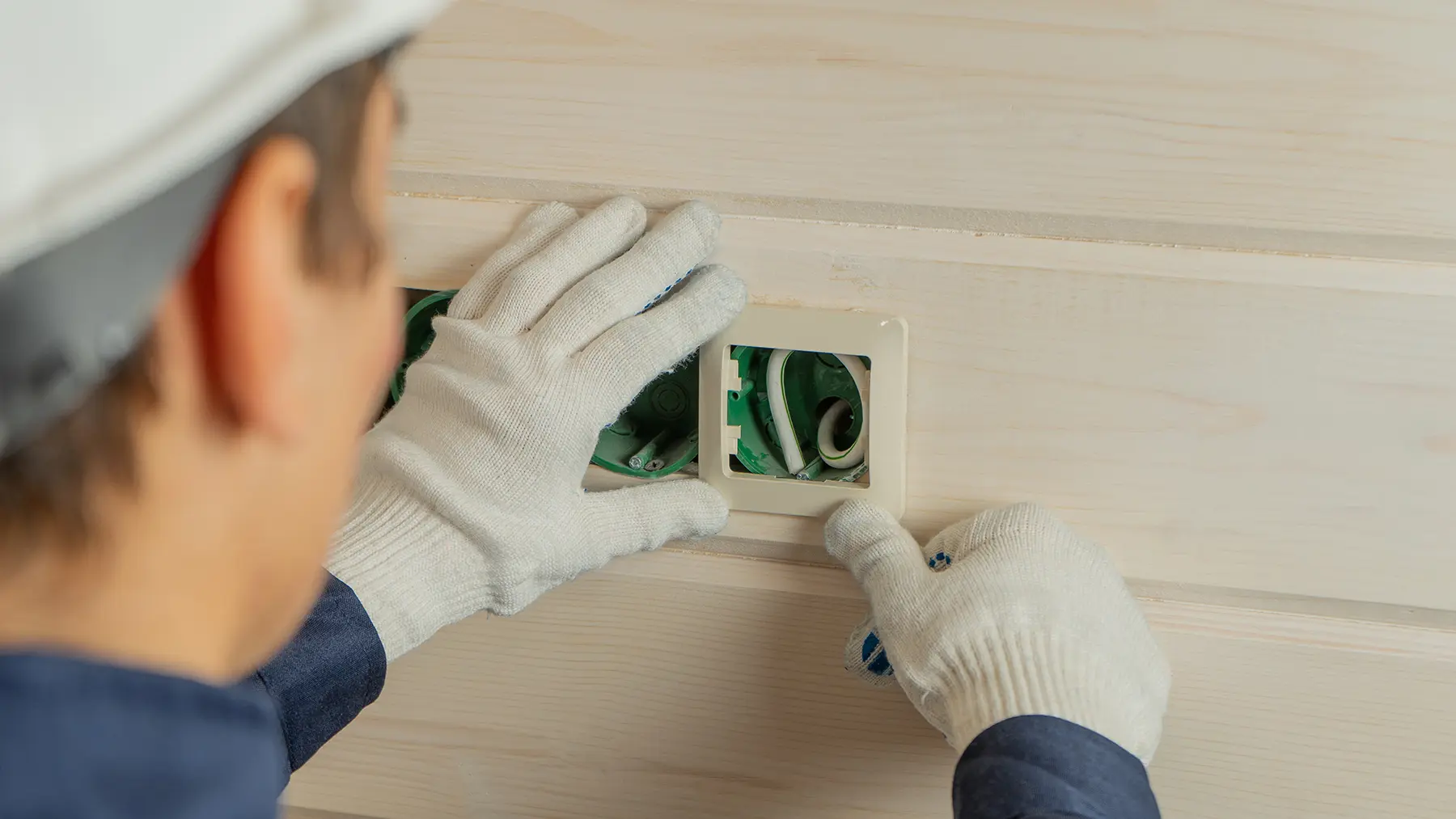

В стеновой панели внутренней облицовки дома (гипсокартон, OSB или вагонка) просверлите отверстие для подрозетника. Сюда нужно будет установить выключатели и розетки.
Вытяните кабель через отверстие в стеновой панели. Закрепите панель на каркасе дома. Установите подрозетник. Смонтируйте в подрозетнике выключатель или розетку. Готово!
Проводка в каменном доме
Стены такого дома сделаны из негорючих материалов: кирпича, бетона или керамзитных блоков. Поэтому здесь все просто: проводку можно сделать скрытой, требования безопасности не запрещают укладывать кабель прямо в штрабу (в нормативных документах ее называет бороздой). Единственная проблема: вручную бить штрабу тяжело, так что без инструментов не обойтись.
Пошаговая схема монтажа проводки в каменном доме

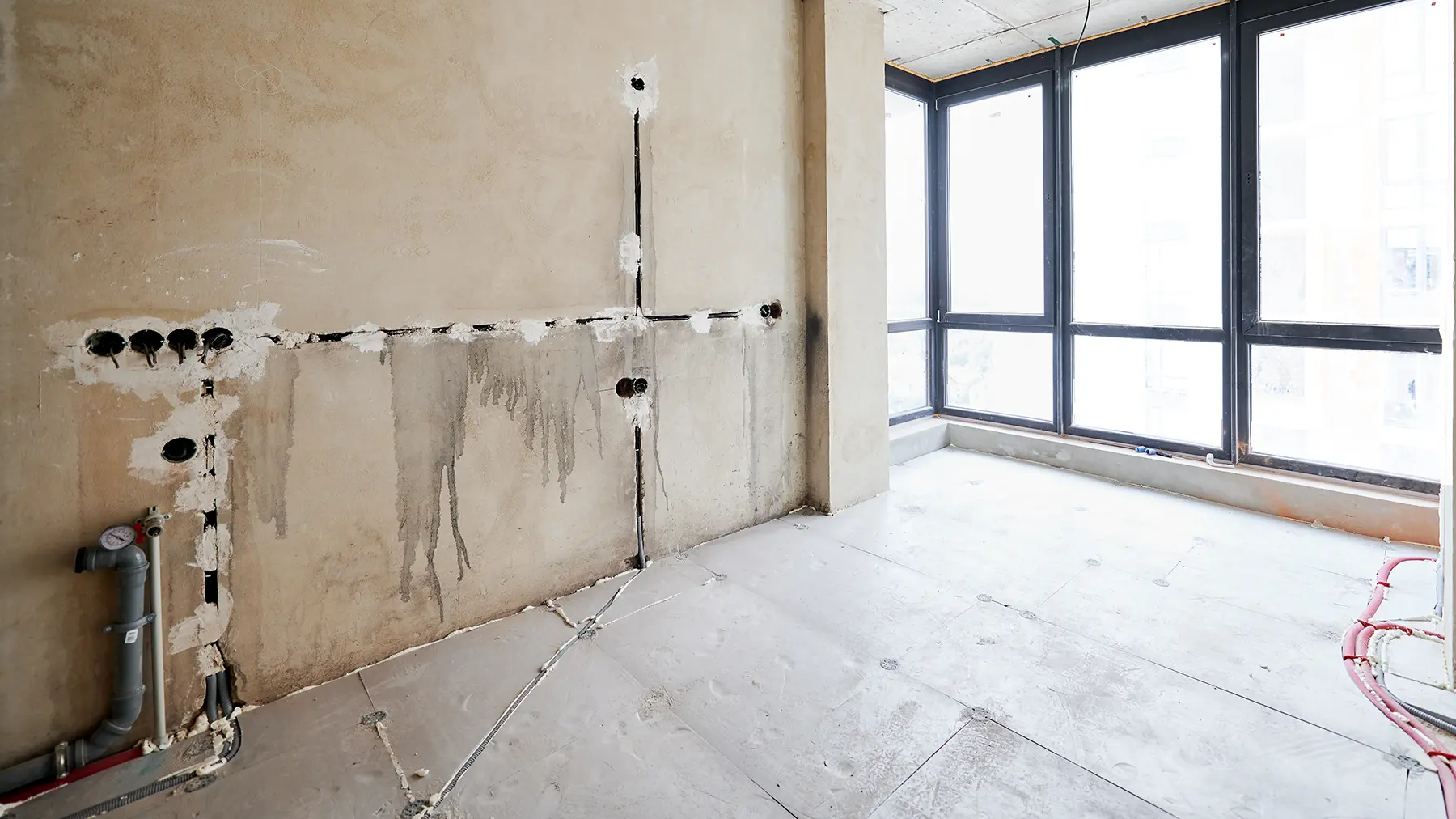

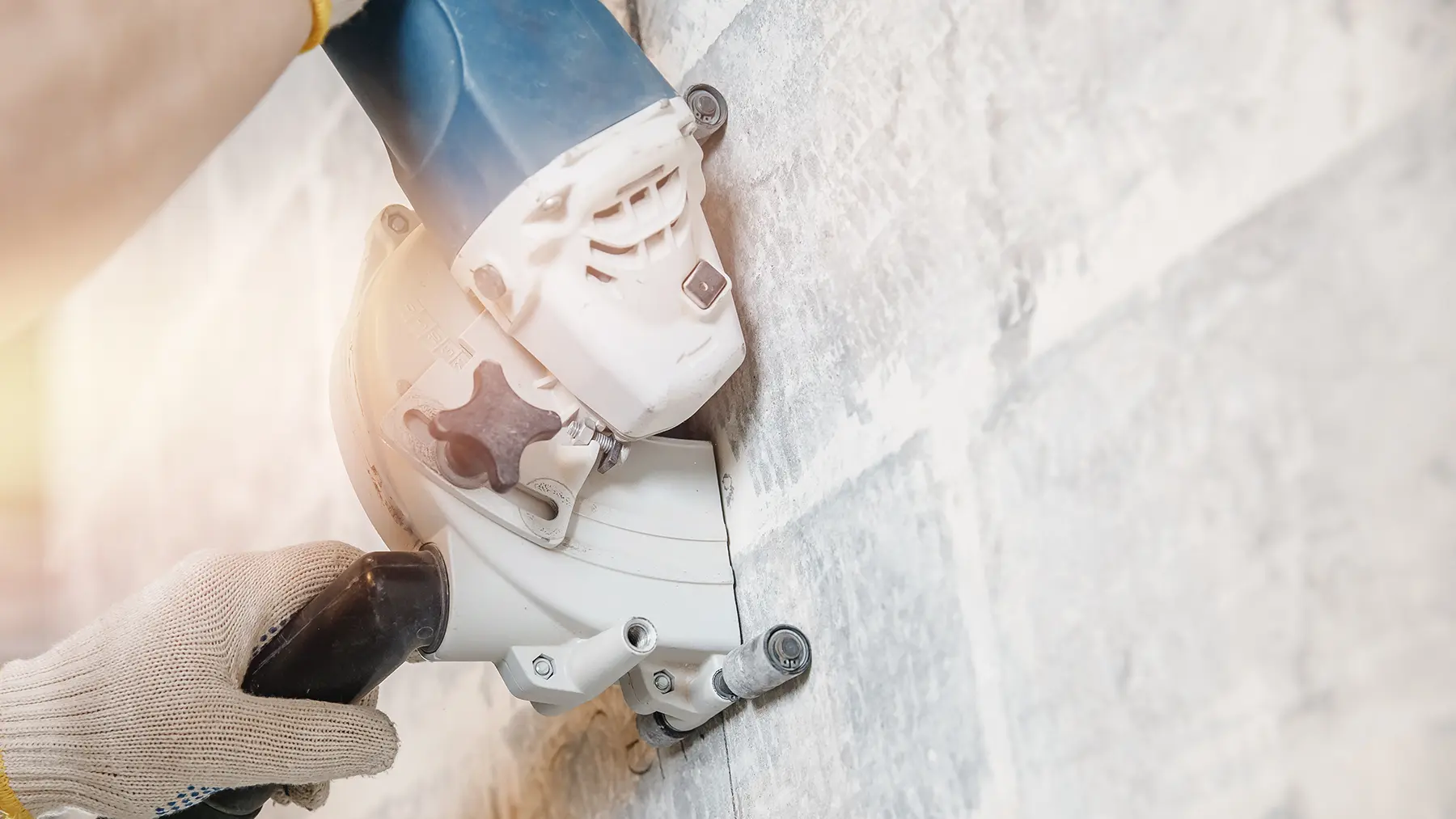

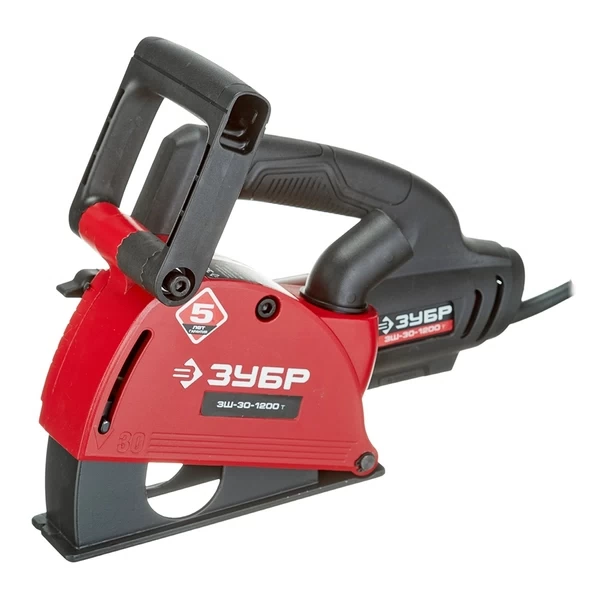

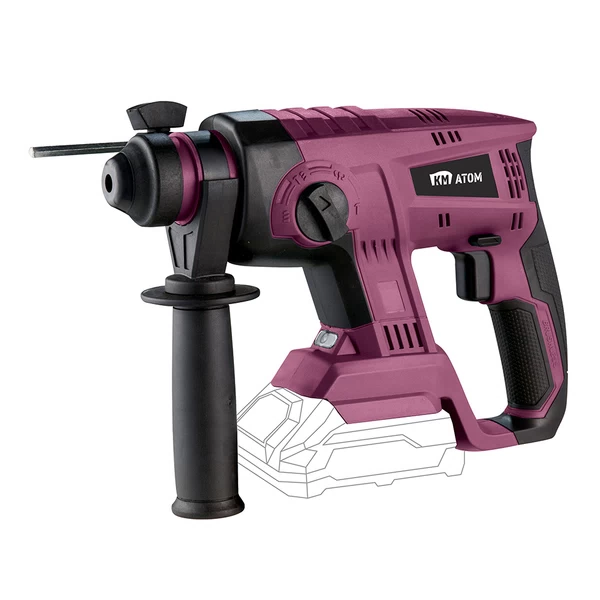

Разметьте выключатели, розетки и трассы. По этим меткам прорезайте штраборезом борозды. Лишнее из штраб выбивайте перфоратором с лопаткой.

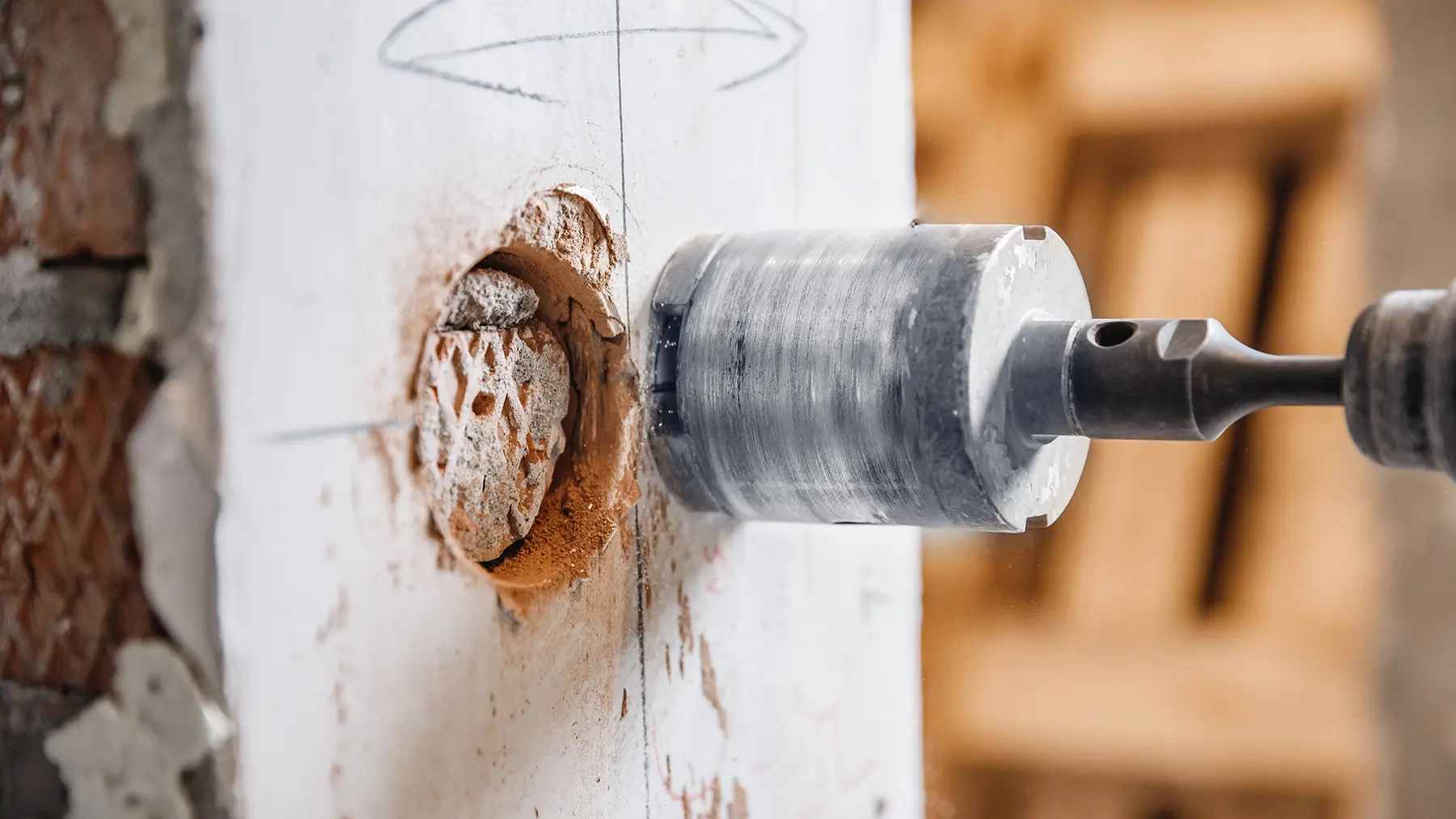

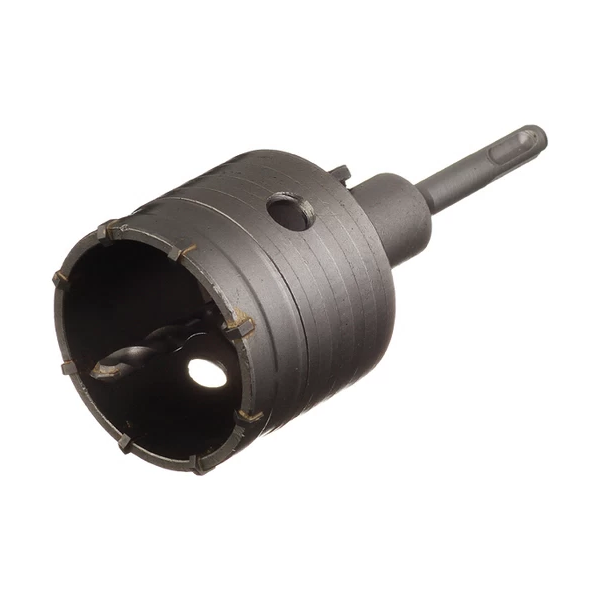

Уложите кабель в штрабу. Коронкой по бетону сделайте отверстия там, где планируются розетки и выключатели. Установите в отверстиях подрозетники.
Подключите электрику и проверьте работоспособность проводки. Заштукатурьте штрабы. Монтаж проводки в каменном доме завершен.
