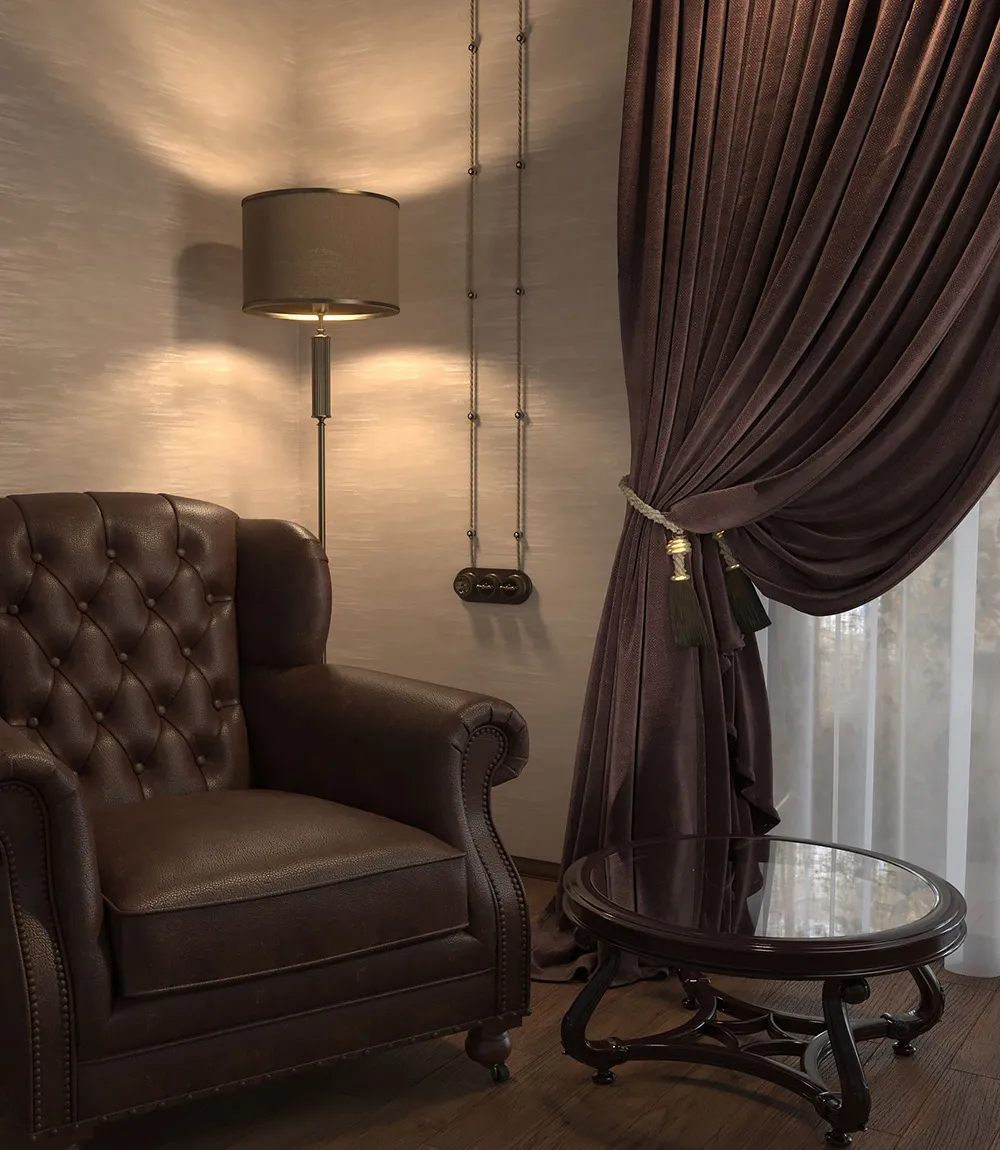

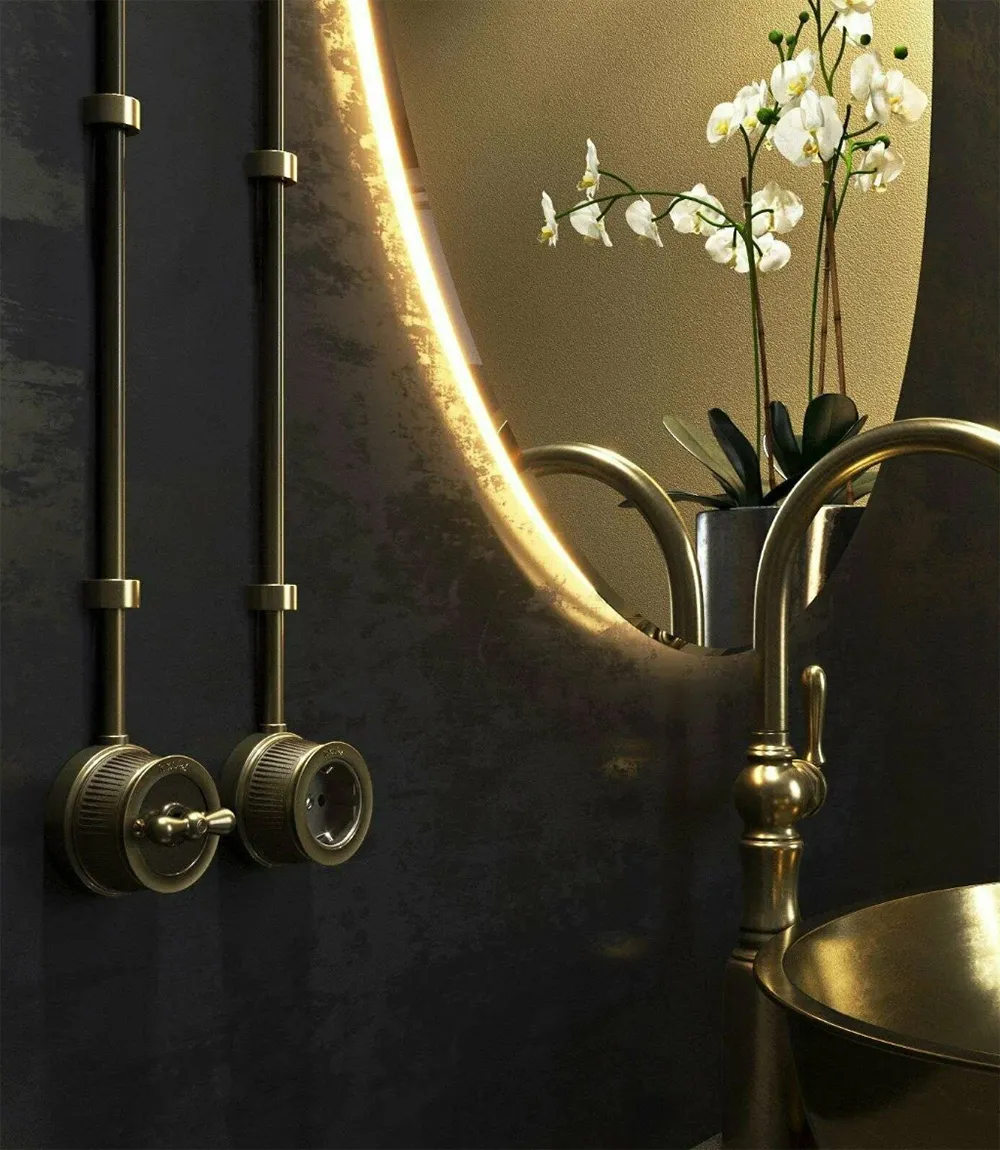

При обустройстве электропроводки в доме из древесины хочется сохранить естественную красоту стен и не портить внешний вид пластиковыми коробами и современной фурнитурой. Интересное решение — ретро-проводка, которую монтируют открыто, без штробления. Расскажем о плюсах и минусах такого варианта, компонентах системы и как ее сделать своими руками.
Источник: shutterstock.com
Что такое ретро-проводка

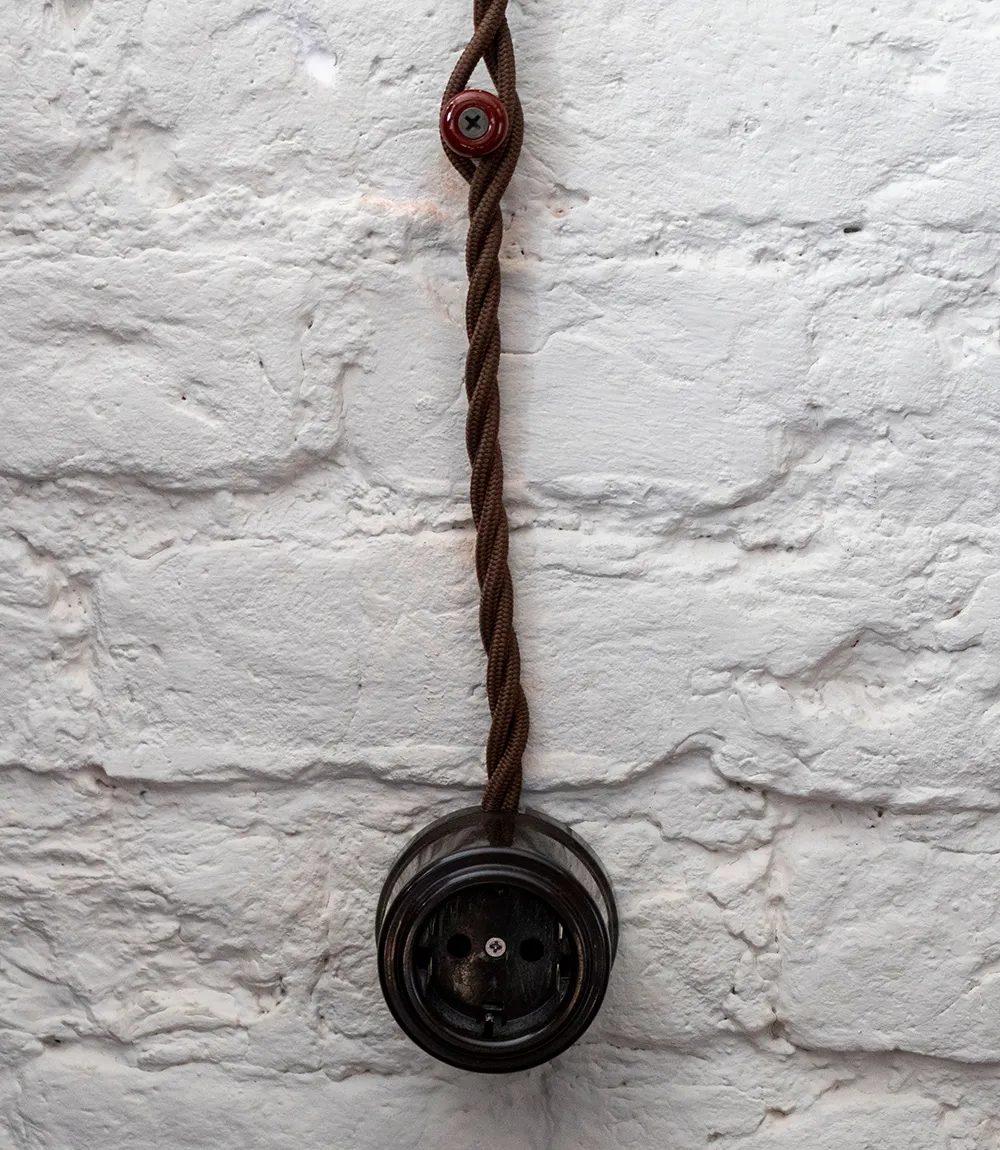

Оформление кабелей, розеток, выключателей и изоляторов под старину называют ретро-проводкой. Особенность в том, что ее не прячут в стену, а, наоборот, оставляют на виду ― она становится частью интерьера. Ретро-проводку отличает эффектный внешний вид:

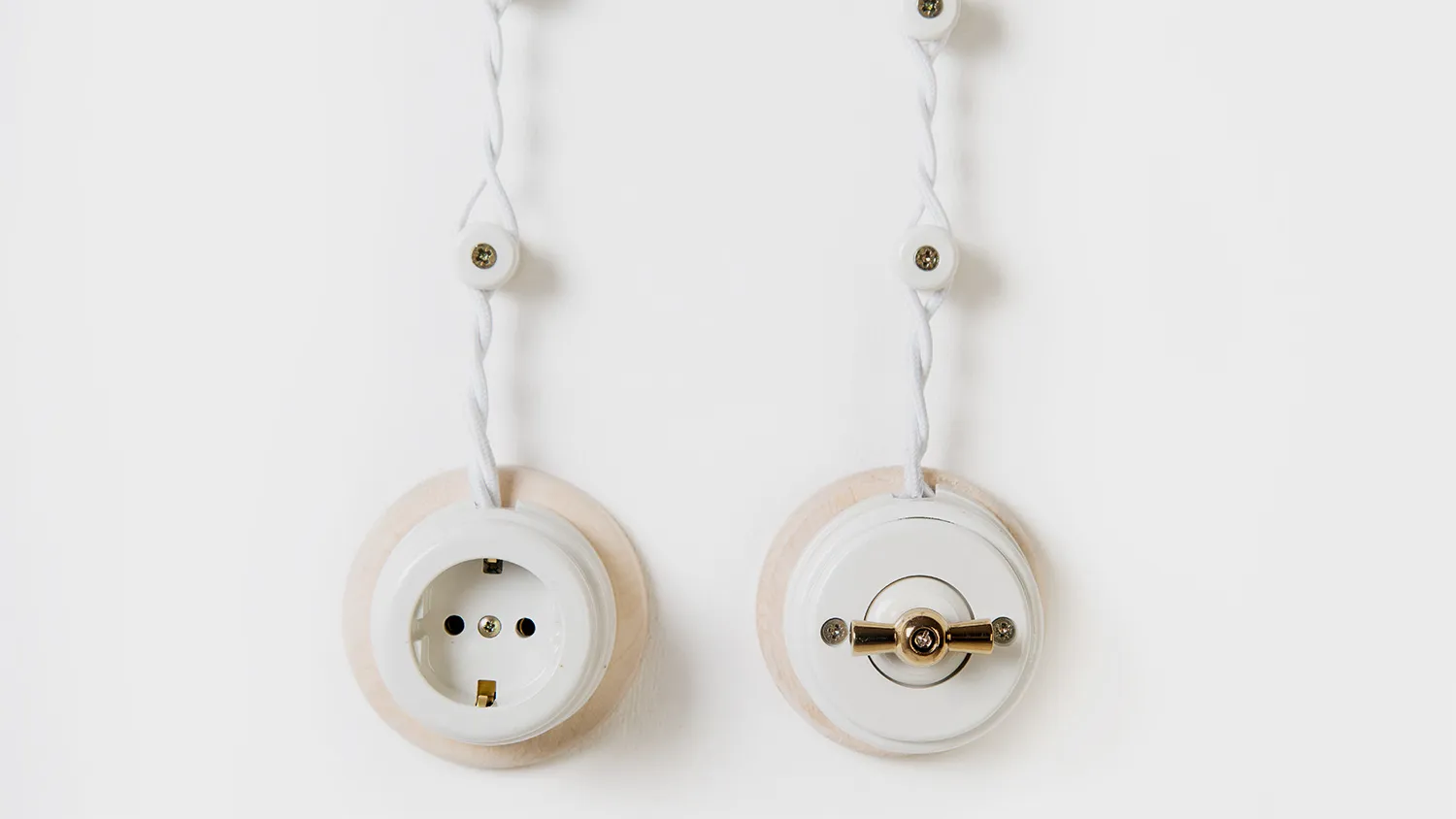

- вместо пластиковых кабель-каналов — витой ретро-кабель, который крепят на стену с помощью изоляторов

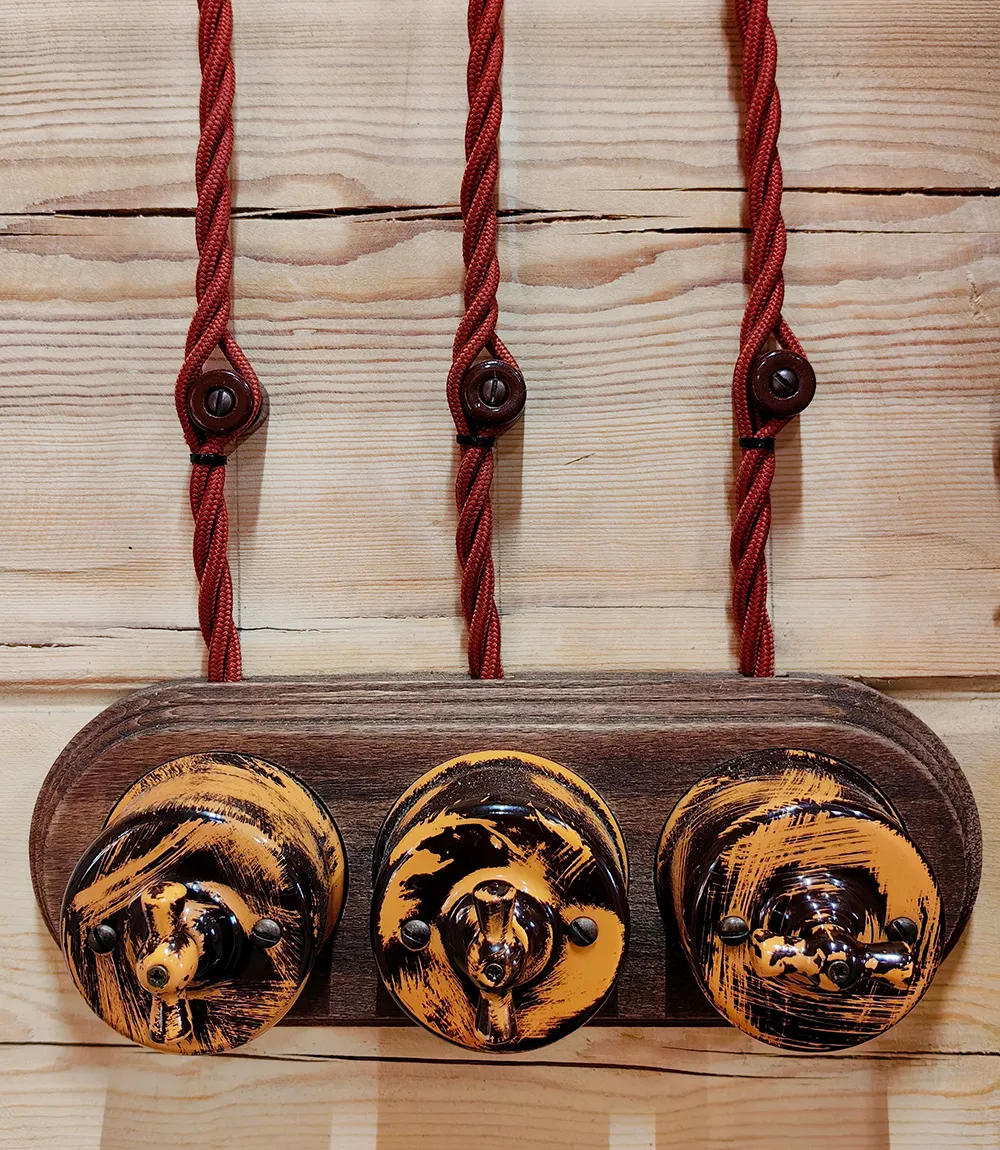

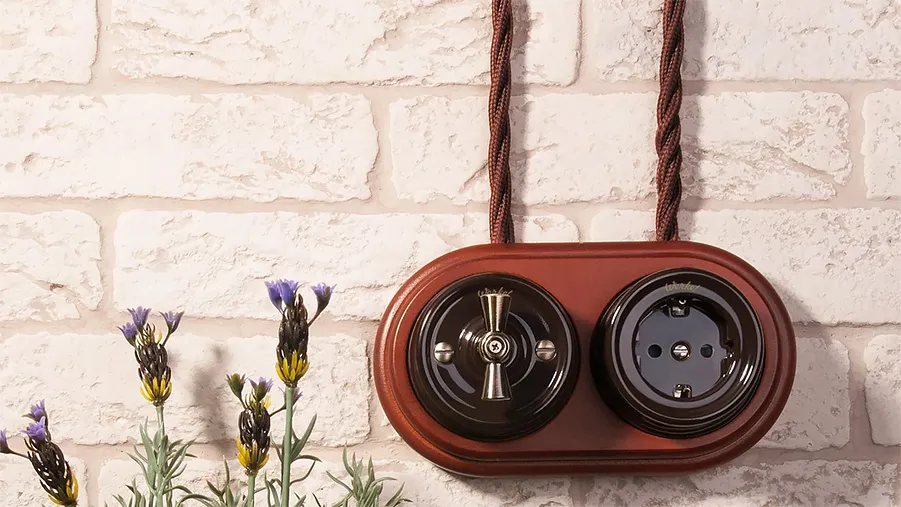

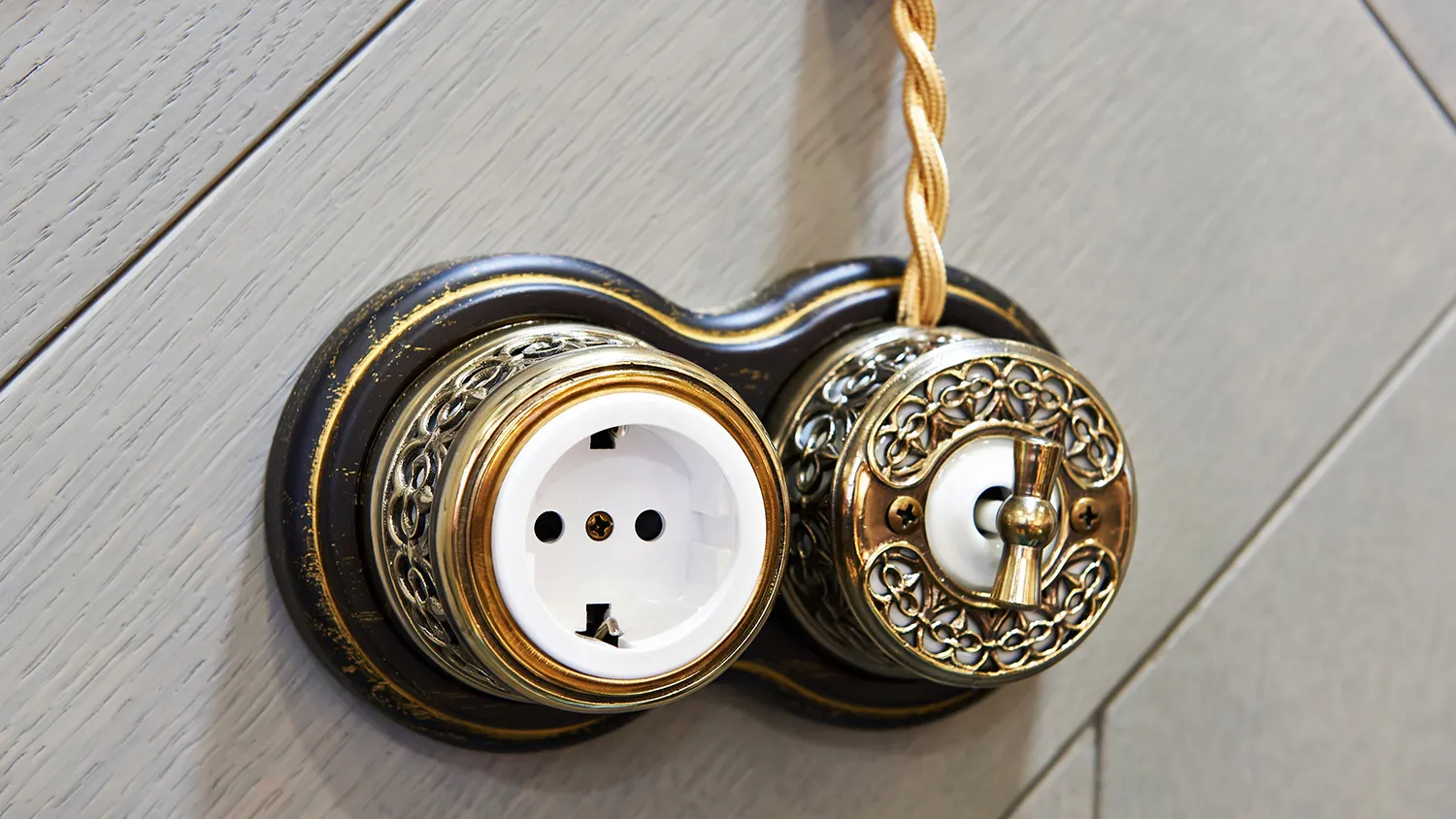

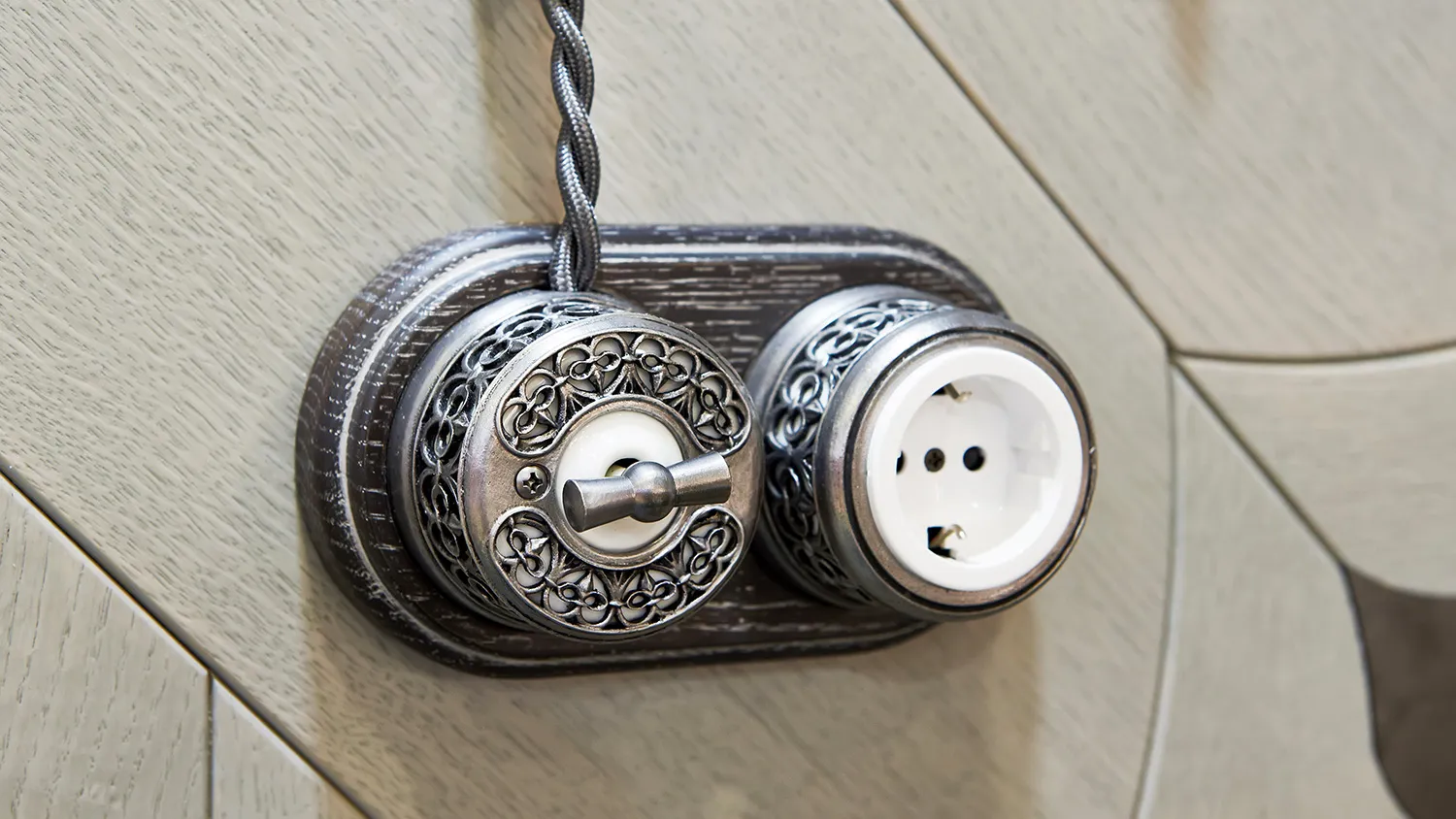

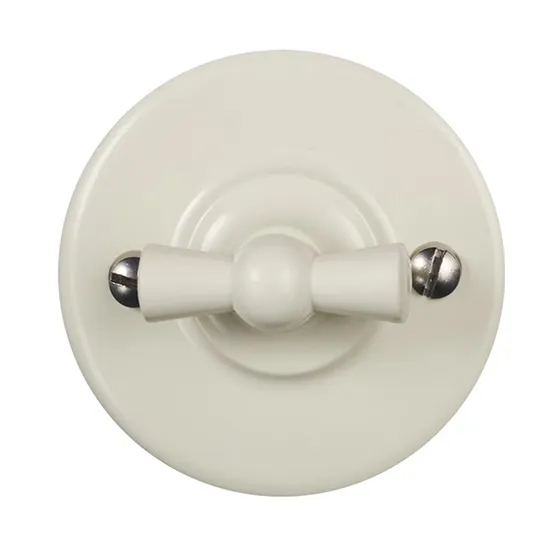

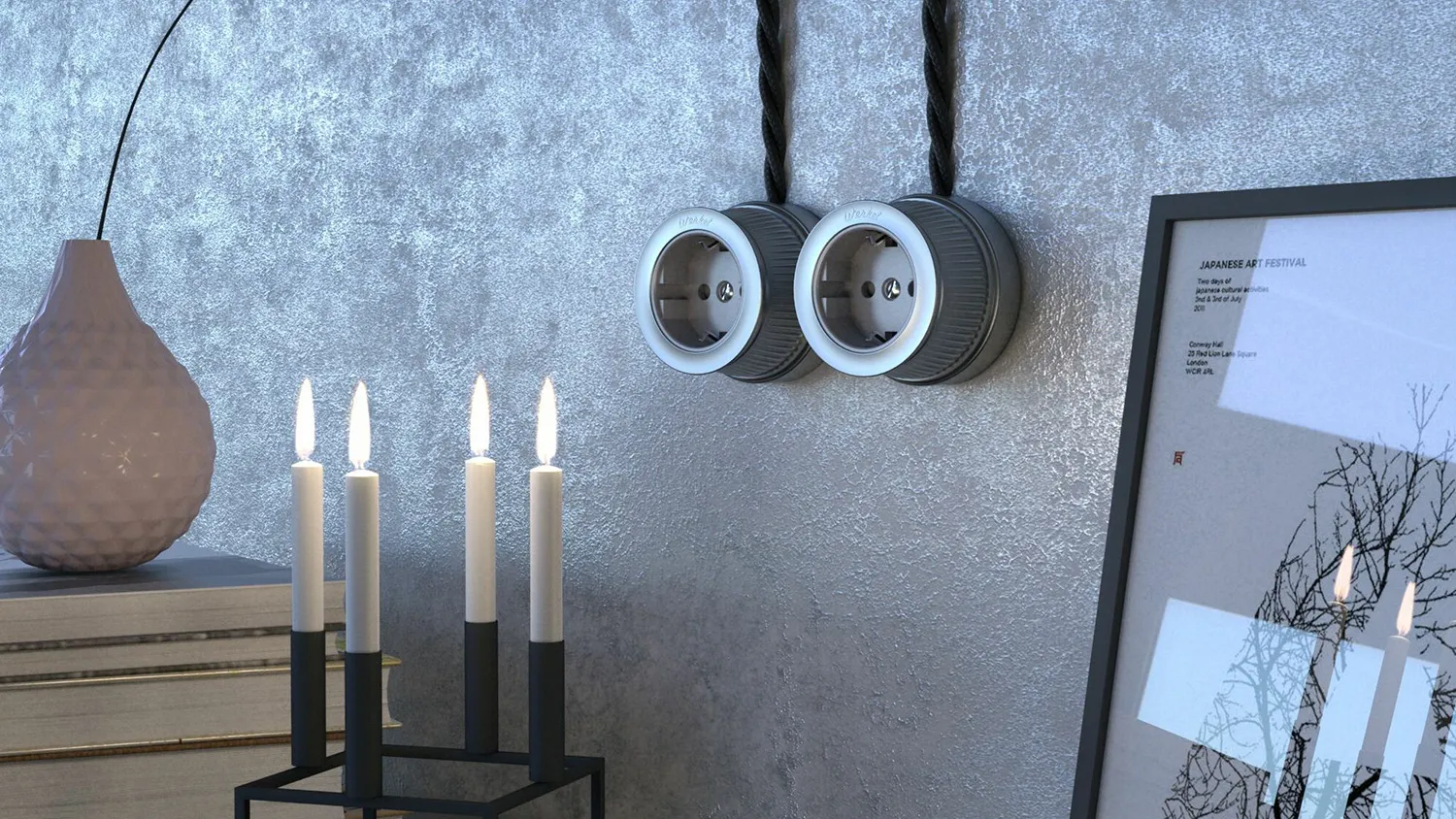

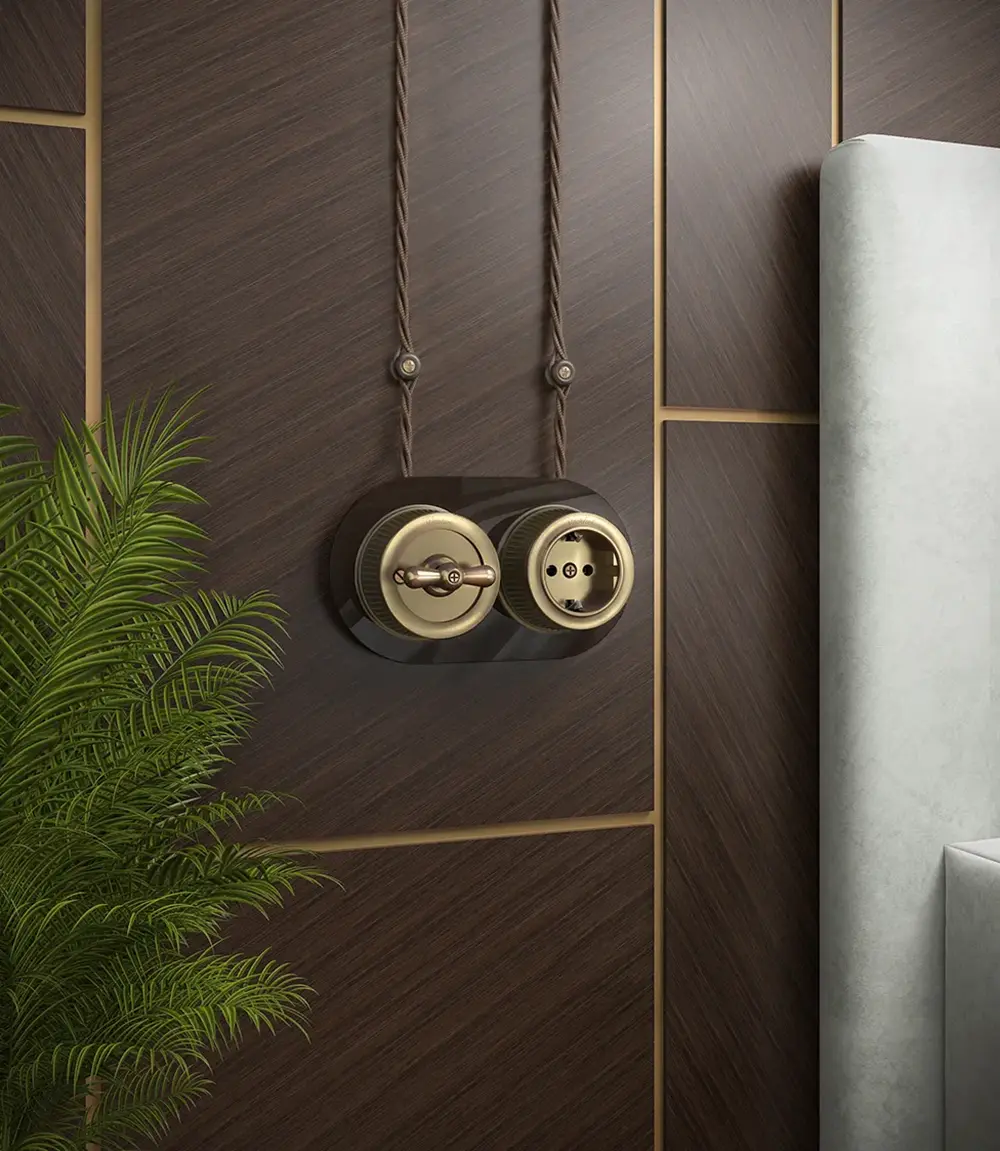

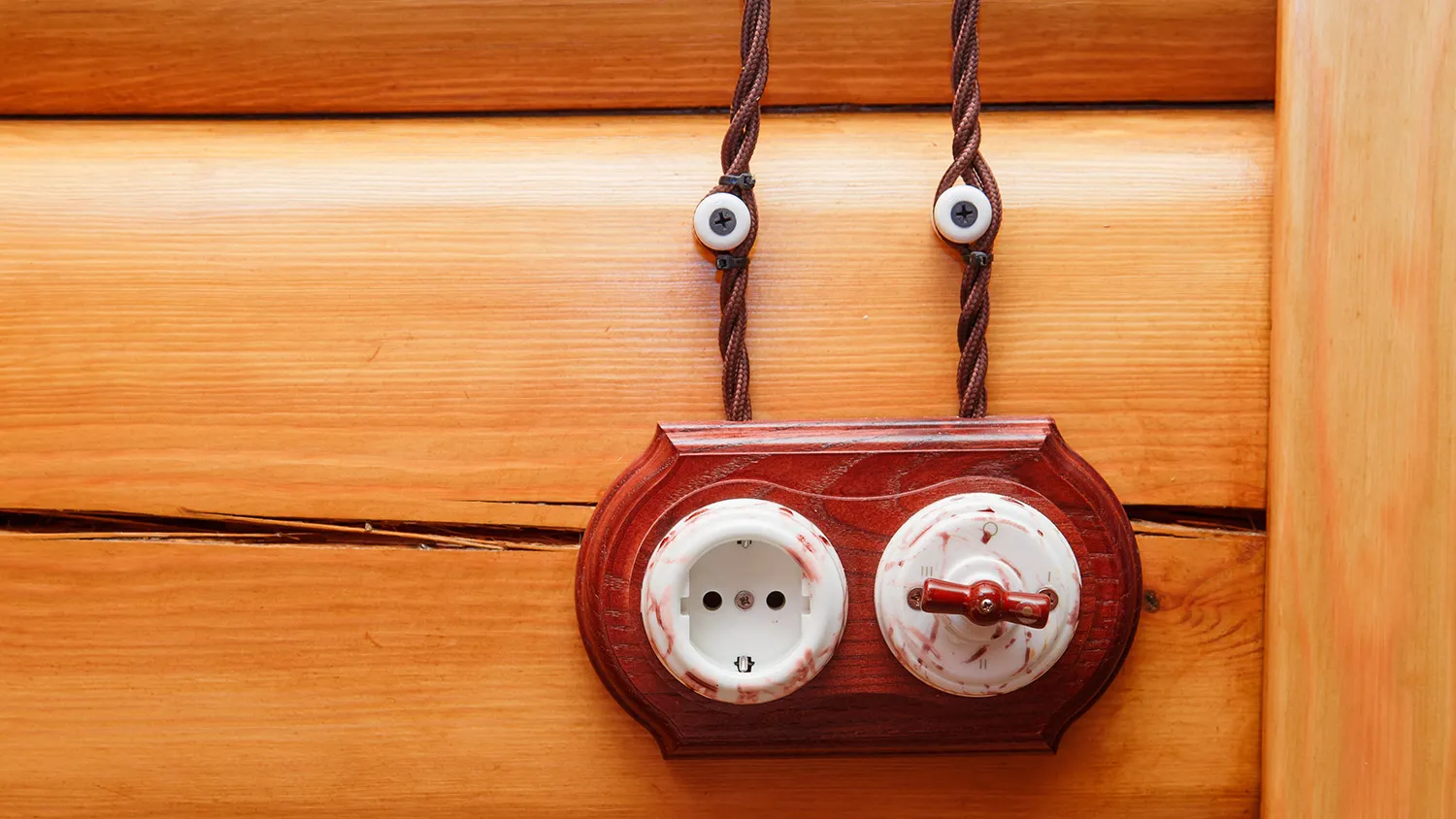

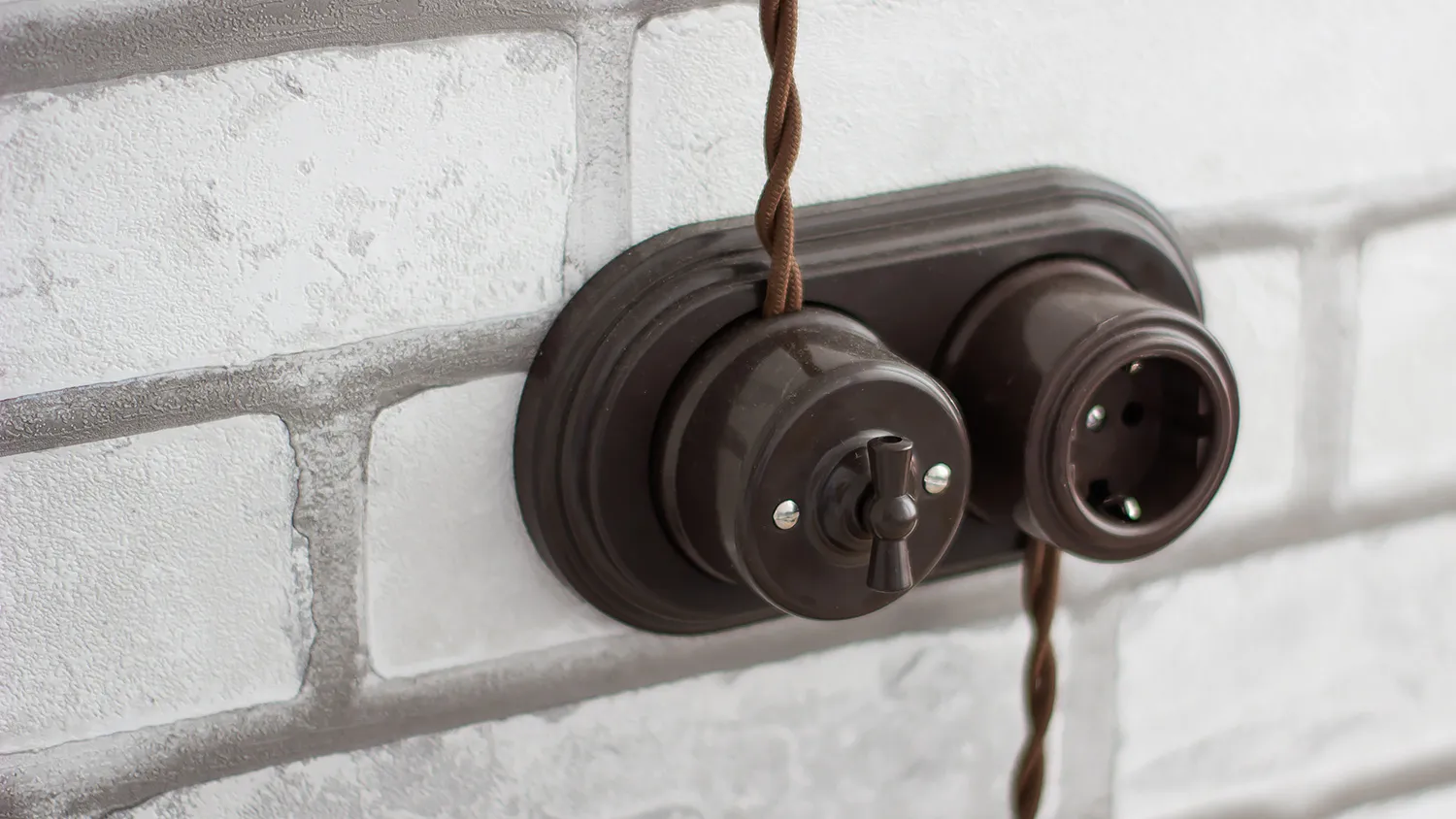

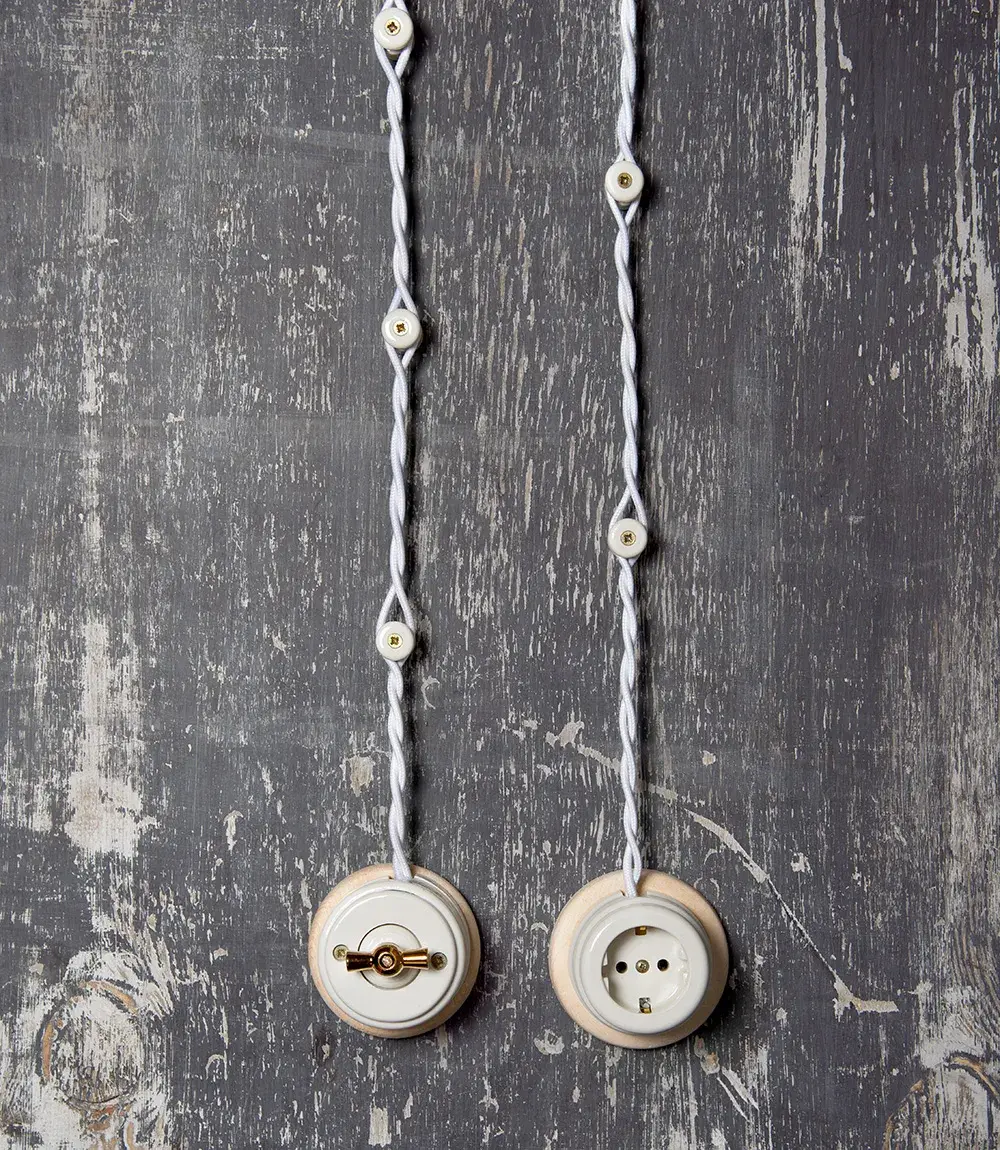

- вместо современных розеток и выключателей — декоративные модели в винтажном дизайне, как на фото ниже
Есть несколько вариантов оформления ретро-проводки — их различают по стилю и деталям:

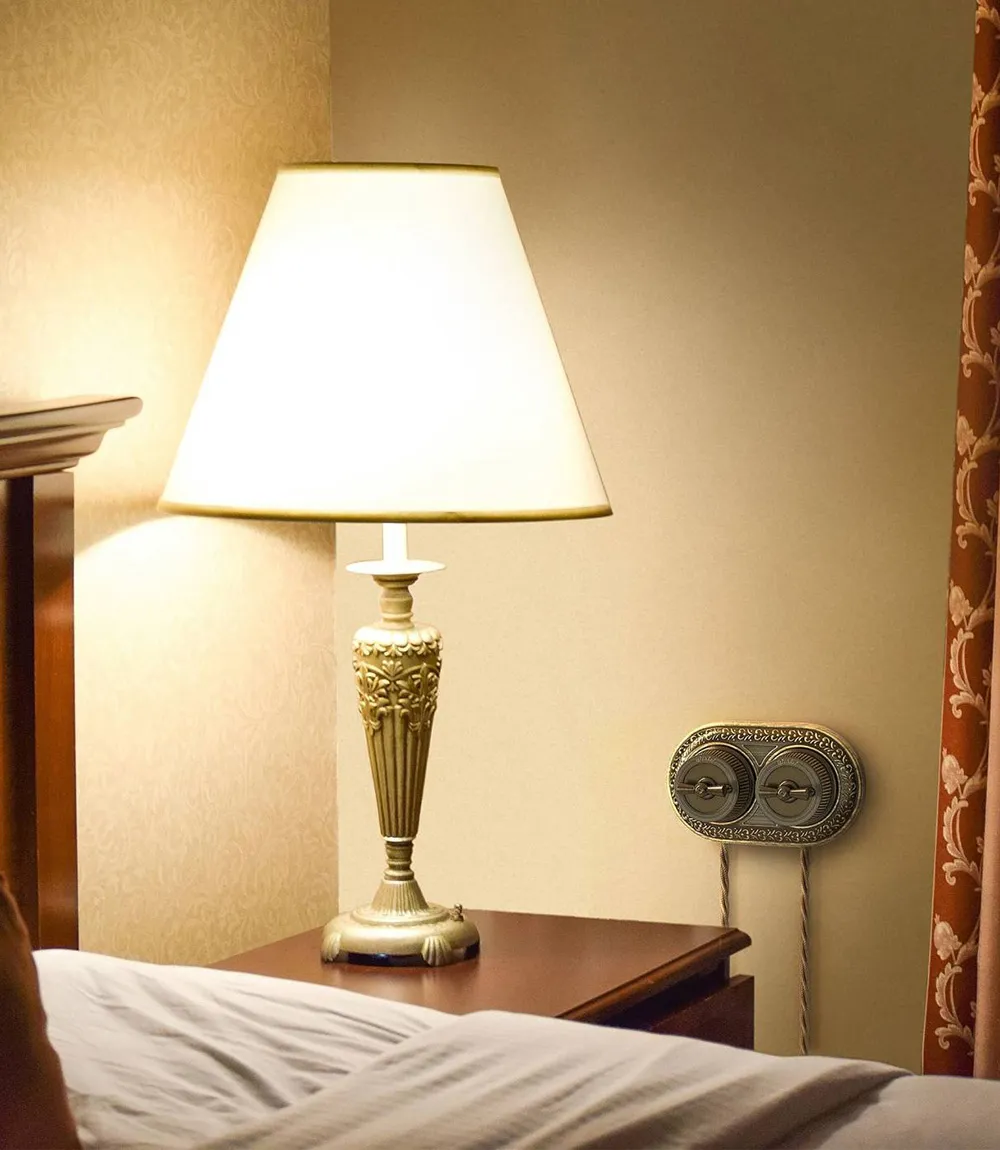

- Классическая — черный или коричневый витой кабель, керамические изоляторы, светлые розетки, бронзовые выключатели. Вариант для русской избы, охотничьего дома, старой дачи.

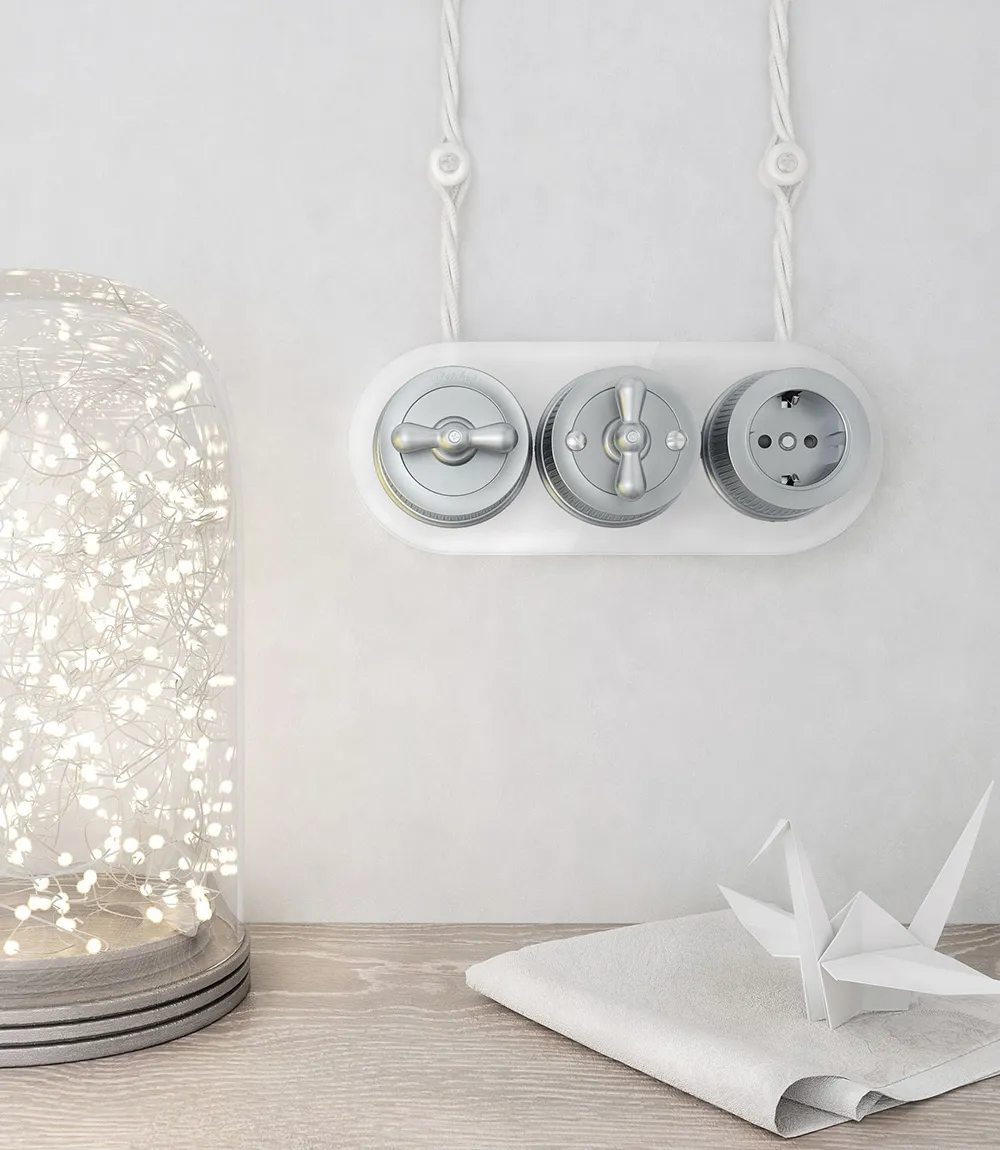

- Прованс или кантри — белый или бежевый кабель, светлые розетки и выключатели. Хорошо смотрится в светлых деревянных домах и банях.

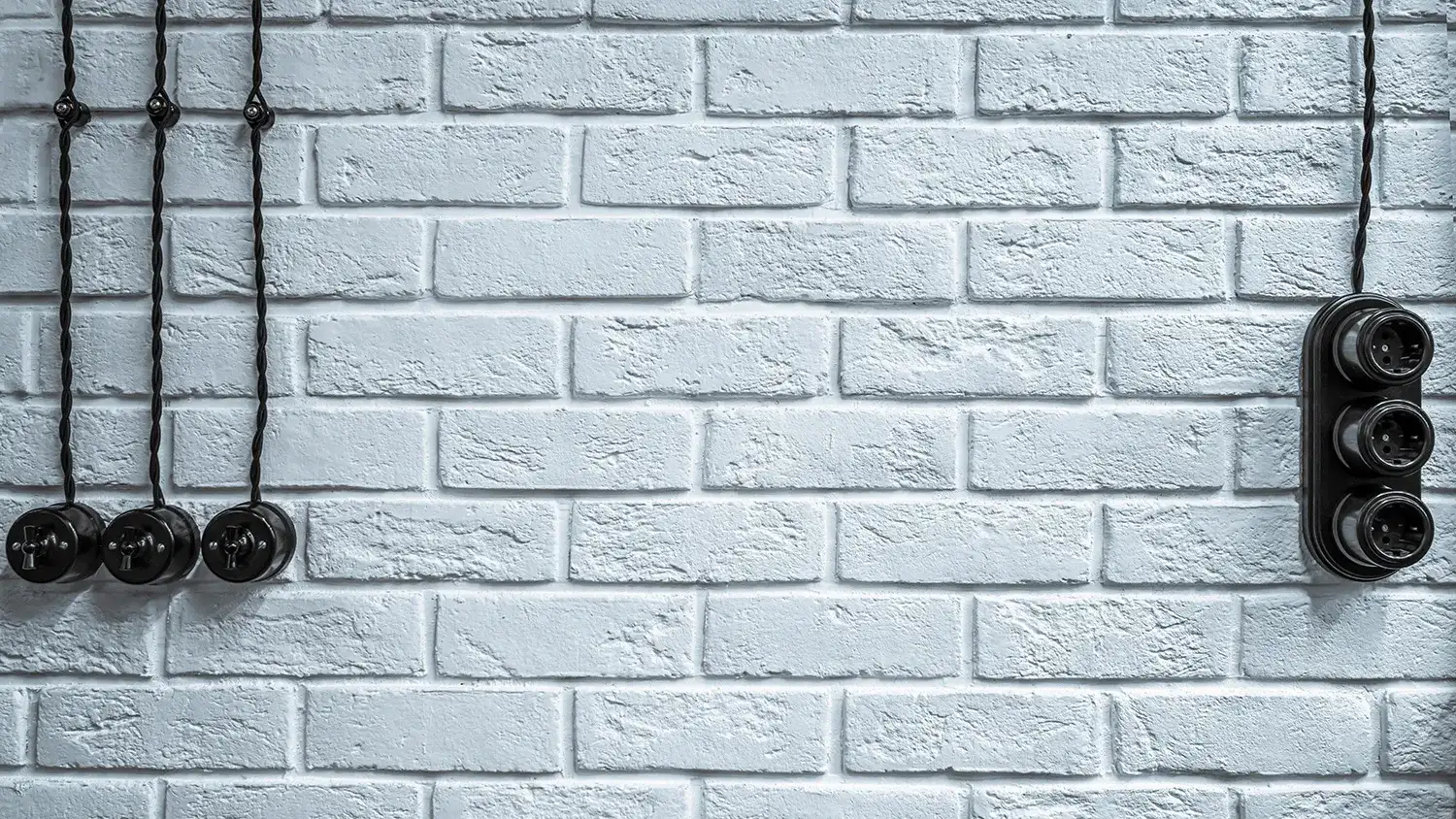

- Индустриальный (лофт) — графитовые или металлические элементы, матовый провод, минималистичные формы. Подходит для винтажной проводки в квартирах и домах в современном стиле или тематической студии.
- Ретро-модерн — яркие цвета и акценты, сочетания дерева и меди. Такой стиль выбирают для нестандартных интерьеров.
В целом ретро-проводка хорошо подходит для дач, бань, срубов и загородных коттеджей. В деревянном доме она выглядит естественно: как будто ее собрали 50 лет назад, но с новыми и безопасными элементами.
Это решение также подходит для квартир в стиле лофт, кафе с винтажной атмосферой, шоурумов, галерей, выставочных залов и мастерских — ретро-проводка эффектно смотрится поверх имитации кирпича, камня, штукатурки или другой дизайнерской отделки.
Открытая ретро-проводка подходит даже для домов с повышенной пожарной опасностью: например, из сухого дерева, где скрытые кабели потребуют специальных мер защиты. Это не только дизайнерское решение, но и практичный пожаробезопасный вариант электроснабжения.
Компоненты ретро-проводки

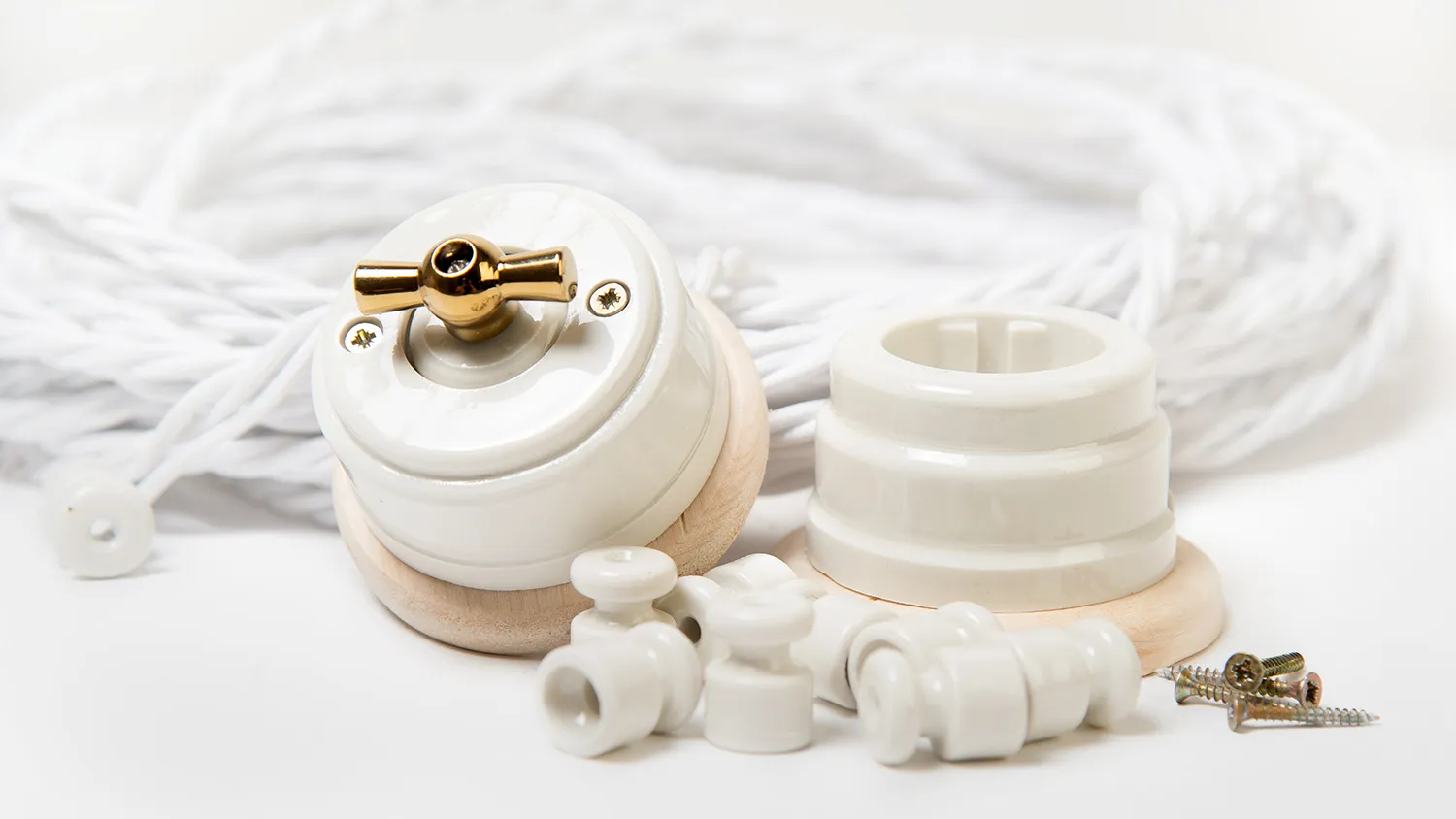

Если вы хотите сделать ретро-проводку в деревянном доме, выбирайте правильные элементы: кабель, изоляторы, розетки и выключатели. Каждая деталь влияет не только на безопасность, но и на общий внешний вид.

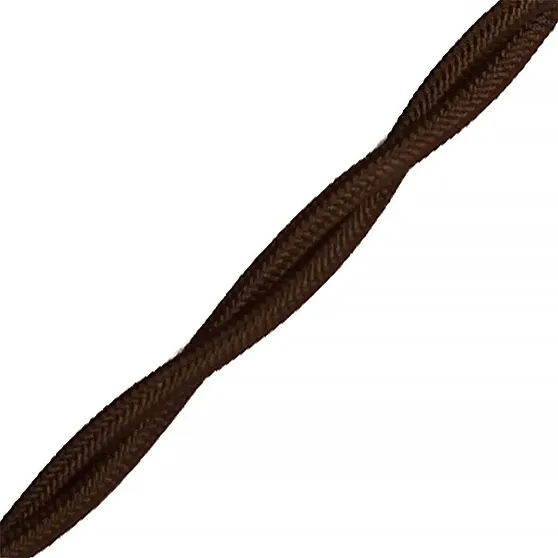

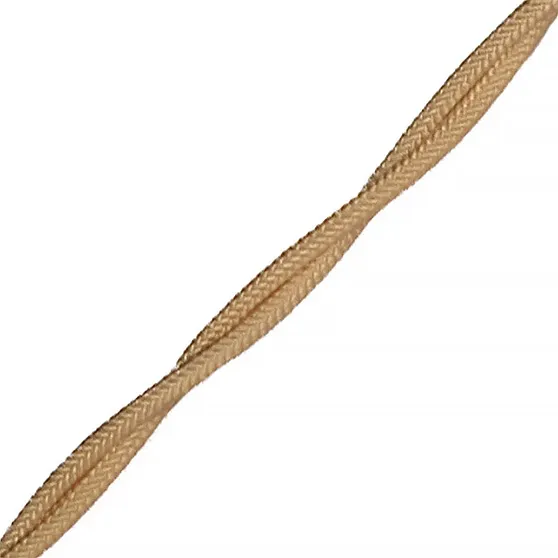

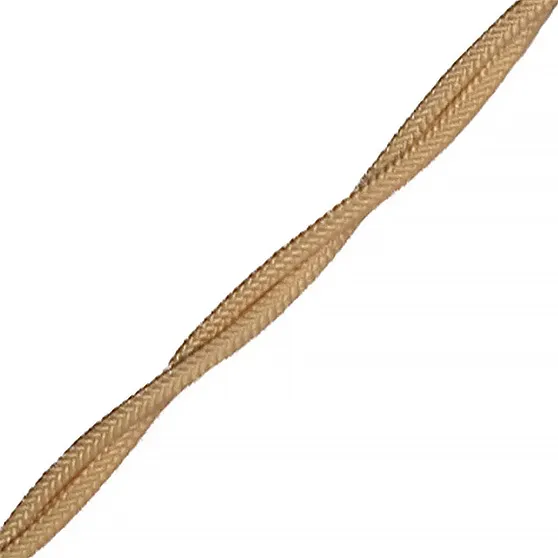

Витой кабель
Основной элемент ретро-проводки. Выглядит как скрученные между собой два или три провода — такой стиль был популярен в начале XX века.
Для безопасности важно правильно выбрать сечение ретро-кабеля:
- 0,75 мм² — для светильников и ламп небольшой мощности
- 1,5 мм² — для освещения
- 2,5 мм² — для розеток и больших бытовых приборов
Эти значения — лишь общие ориентиры. На выбор сечения влияют мощность подключаемых устройств, длина линии, материал жил и способ прокладки.
Избежать ошибок поможет опытный электрик. Обратитесь к специалисту или рассчитайте сетевую нагрузку по алгоритму:
- Определите суммарную мощность всех электроприборов, которые будут подключены через линию: просуммируйте мощность розеток, осветительных приборов и т. д.
- Рассчитайте ток нагрузки по формуле: I = P / (U×cosφ), где P – суммарная мощность в ваттах (Вт), U – напряжение сети (230 В), а cosφ – коэффициент мощности (обычно берут 0,95).
- Подберите сечение жилы кабеля (мм²) из таблицы, ориентируясь на рассчитанную силу тока и материал проводника.

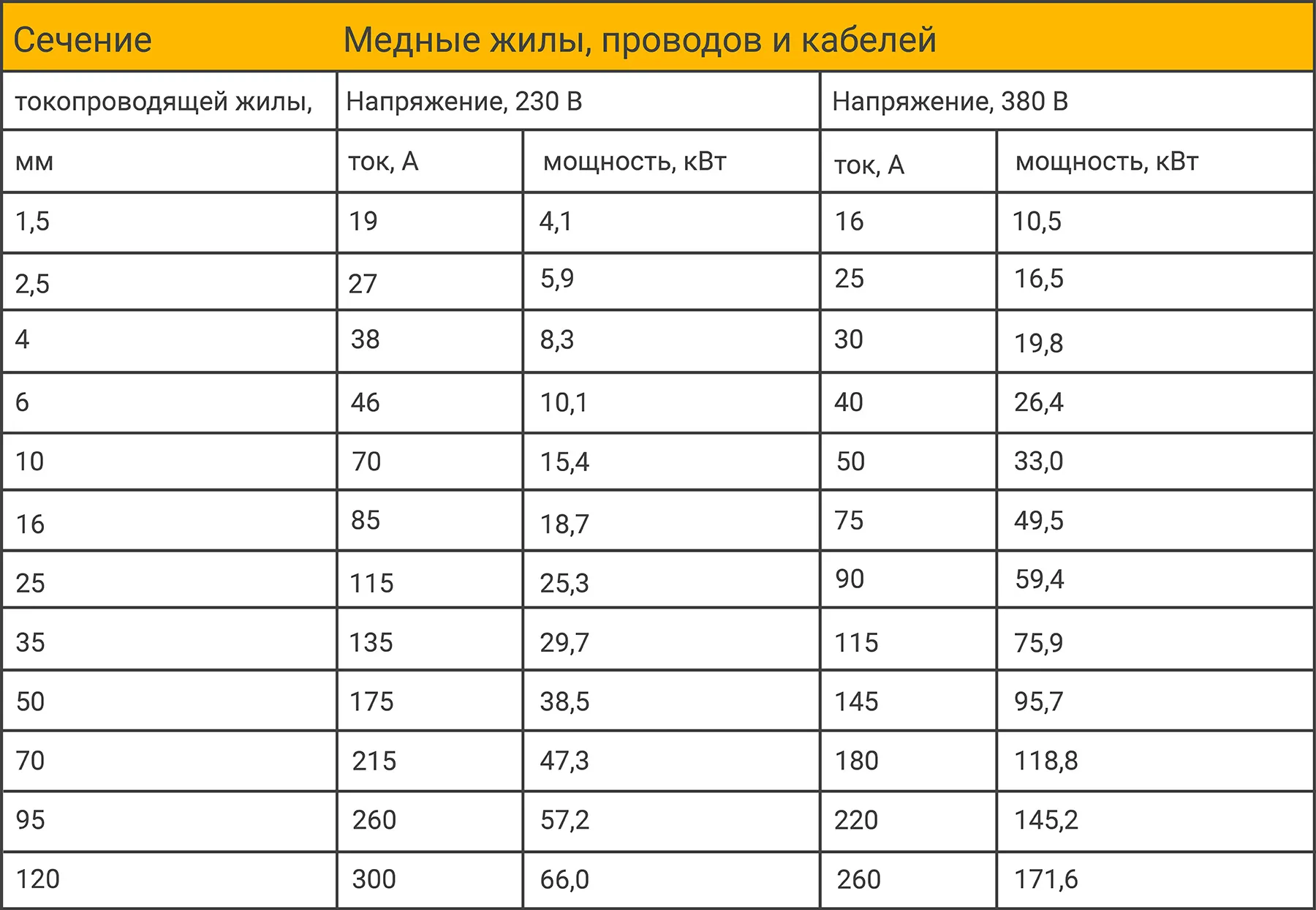

Таблица для расчета сечения кабеля
Разберем на примере. Задача: подключить линию освещения с общей мощностью потребления 2200 Вт (например, лампы) к сети 230 В. Порядок действий:
- Рассчитаем ток нагрузки: I = 2200 / (230*0,95) = 10 А.
- Подберем сечение кабеля по току: по таблице для 10 А хватает 1,5 мм².
Ретро-кабель должен быть медным — он надежный и хорошо проводит ток. Сверху у него предусмотрена декоративная оплетка нескольких видов:
- Хлопковая — мягкая, приятная на вид, но может быстрее изнашиваться. Обычно ее пропитывают антипиренами для повышения огнестойкости, но общая защита ниже, чем у синтетики.
- Шелковая — выглядит благородно, придает кабелю изысканный внешний вид, подходит для элитных интерьеров. Ее также обрабатывают для уменьшения горючести. Шелк более устойчив к механическим повреждениям и износу по сравнению с хлопком, но уступает синтетической оплетке по огнестойкости и долговечности.
- Синтетическая (полиэстер) — самая устойчивая к износу, истиранию и воздействию огня (не поддерживает горение). Полиэстеровая оболочка хорошо сохраняет цвет и форму, не впитывает влагу, невосприимчива к ультрафиолету и химическим воздействиям.
Для ретро-проводки в деревянных домах обязательно использовать кабель с двойной изоляцией: внутренней — из специального ПВХ-пластика, внешней — из негорючей синтетики. Простая хлопковая или шелковая оплетка без дополнительной изоляции не соответствует требованиям пожарной безопасности.
У кабеля для ретро-проводки должен быть сертификат соответствия и маркировка пожарной безопасности. Например, ПУЭ-нг(А)-LS ― это значит, что он не поддерживает горение при групповой прокладке (нг), а также обладает низким уровнем дымо- и газовыделения при горении (LS). Такой провод не способствует распространению огня при пожаре и при горении выделяет минимум дыма и токсичных газов. Дешевые аналоги без сертификации могут быть опасны: оплетка плавится или даже поддерживает горение.
Изоляторы

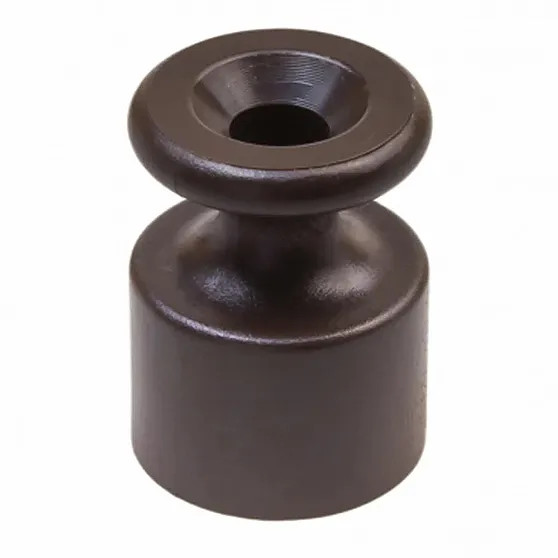

Крепления, на которых держится открытый витой кабель, называют изоляторами или евророликами. Они фиксируют провод на безопасном удалении от стены, предотвращая контакт с поверхностью и провисание.

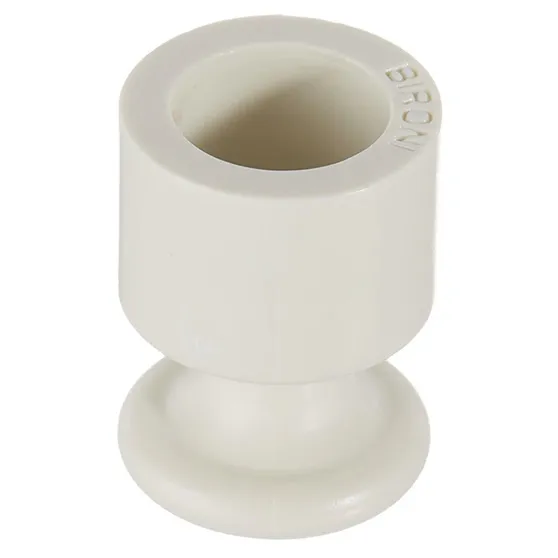

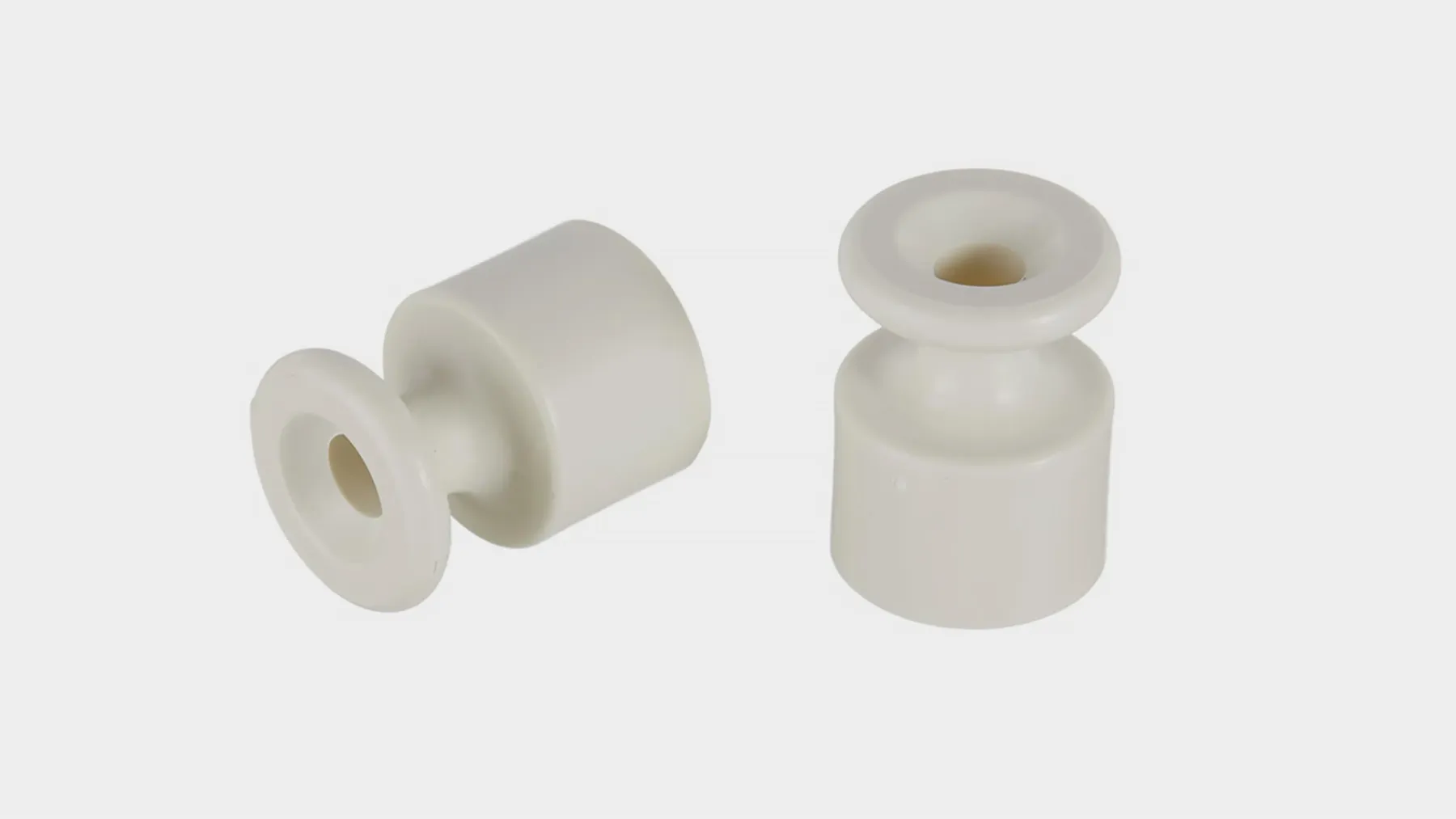

Пластиковый изолятор. Источник: petrovich.ru
Для ретро-проводки используют изоляторы из разных материалов, но чаще всего — из керамики и пластика:
- Керамические — прочные, не боятся перепадов температуры, влаги и высоких напряжений. Минус — высокая цена.
- Пластиковые — более бюджетное решение. Не трескаются при установке, хорошо держат форму и мало весят.

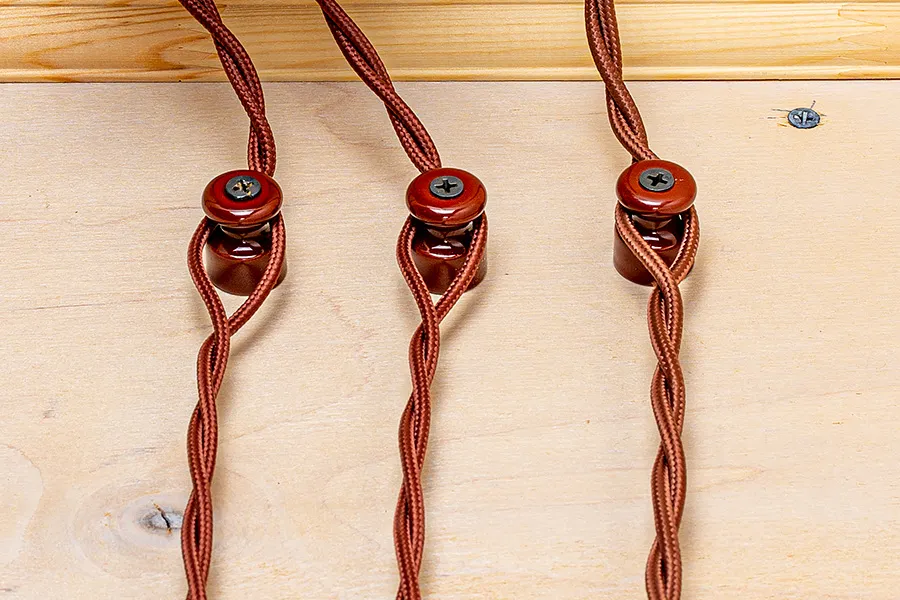

Изоляторы крепят к стене на саморезы. На них надевают витой провод — в месте контакта витки слегка раскручивают, чтобы не деформировать кабель.
Распределительные коробки, розетки и выключатели

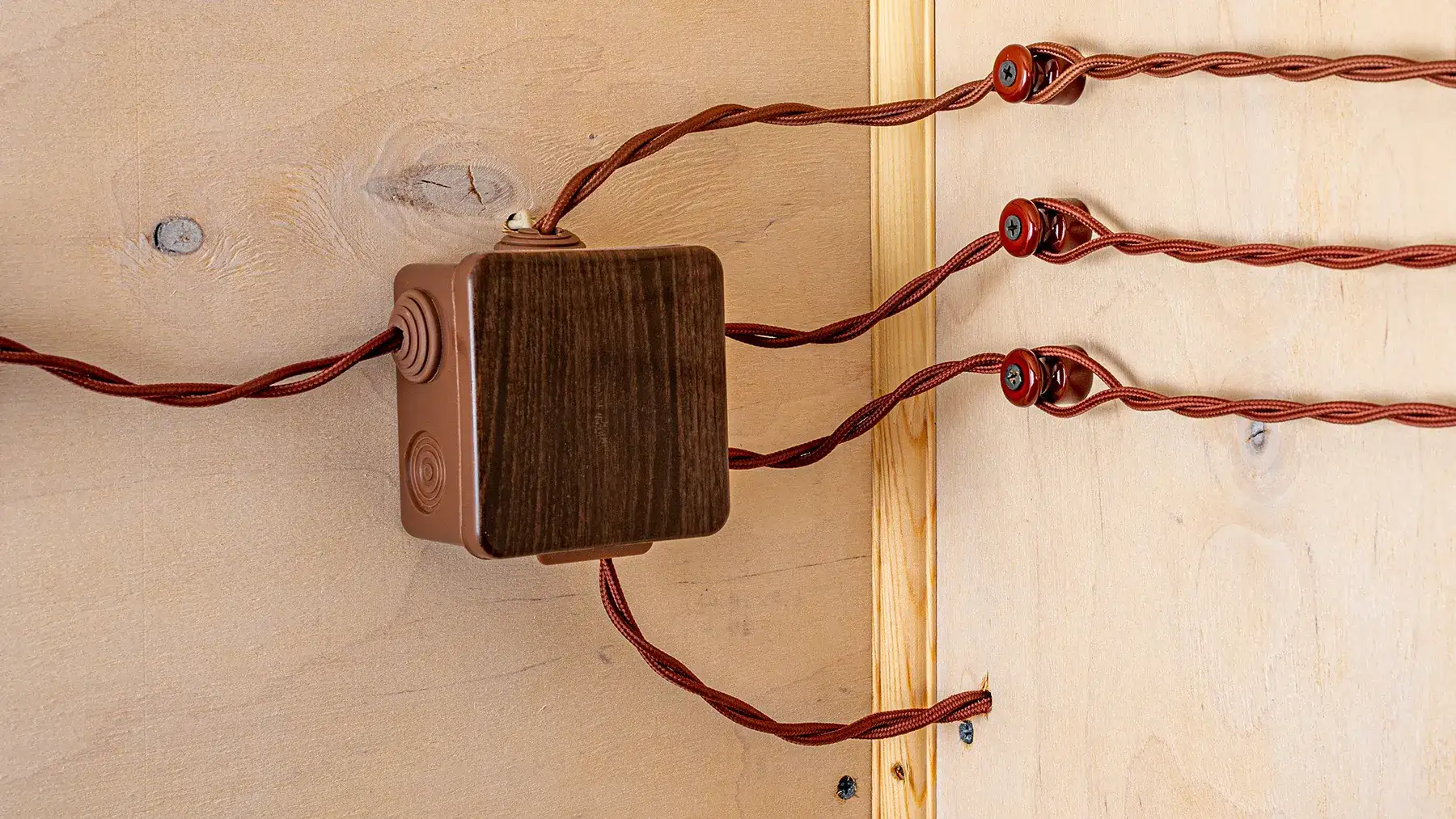

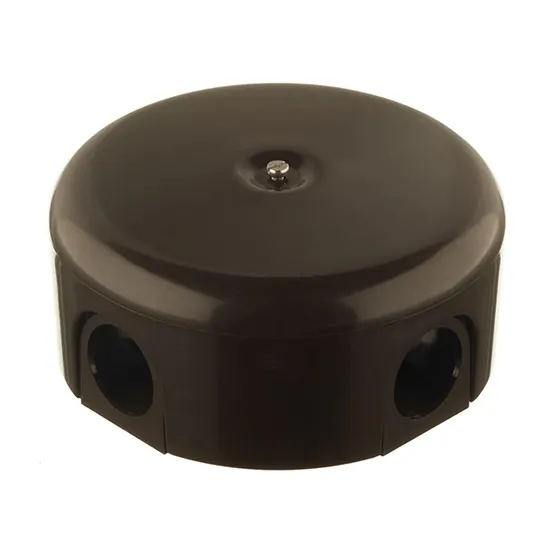

В коробках скрывают соединения проводов. Эти детали должны быть огнестойкими и подходить по стилю к остальным элементам. Для электропроводки в стиле ретро используют фарфоровые или металлические распределительные коробки с винтажной крышкой.

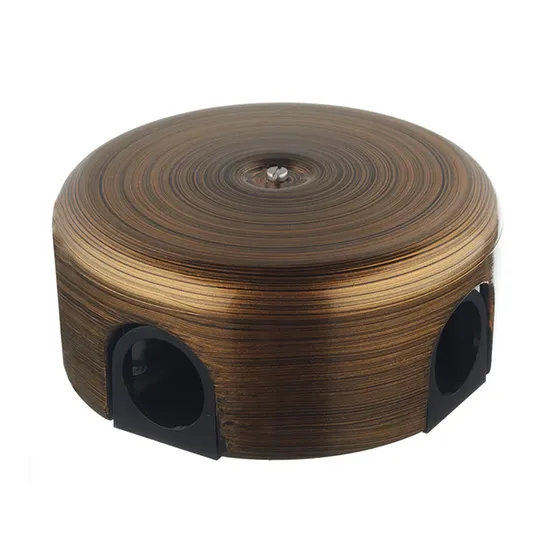

Распределительная коробка в ретро-стиле. Источник: shutterstock.com

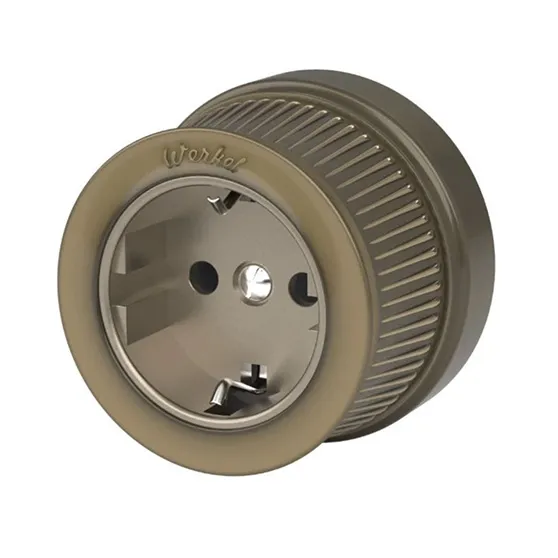

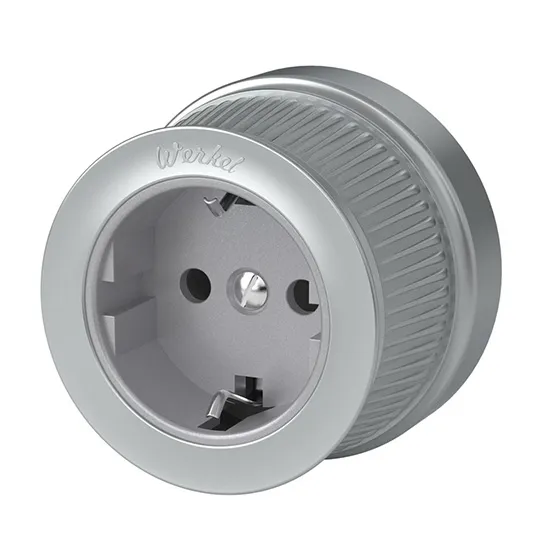

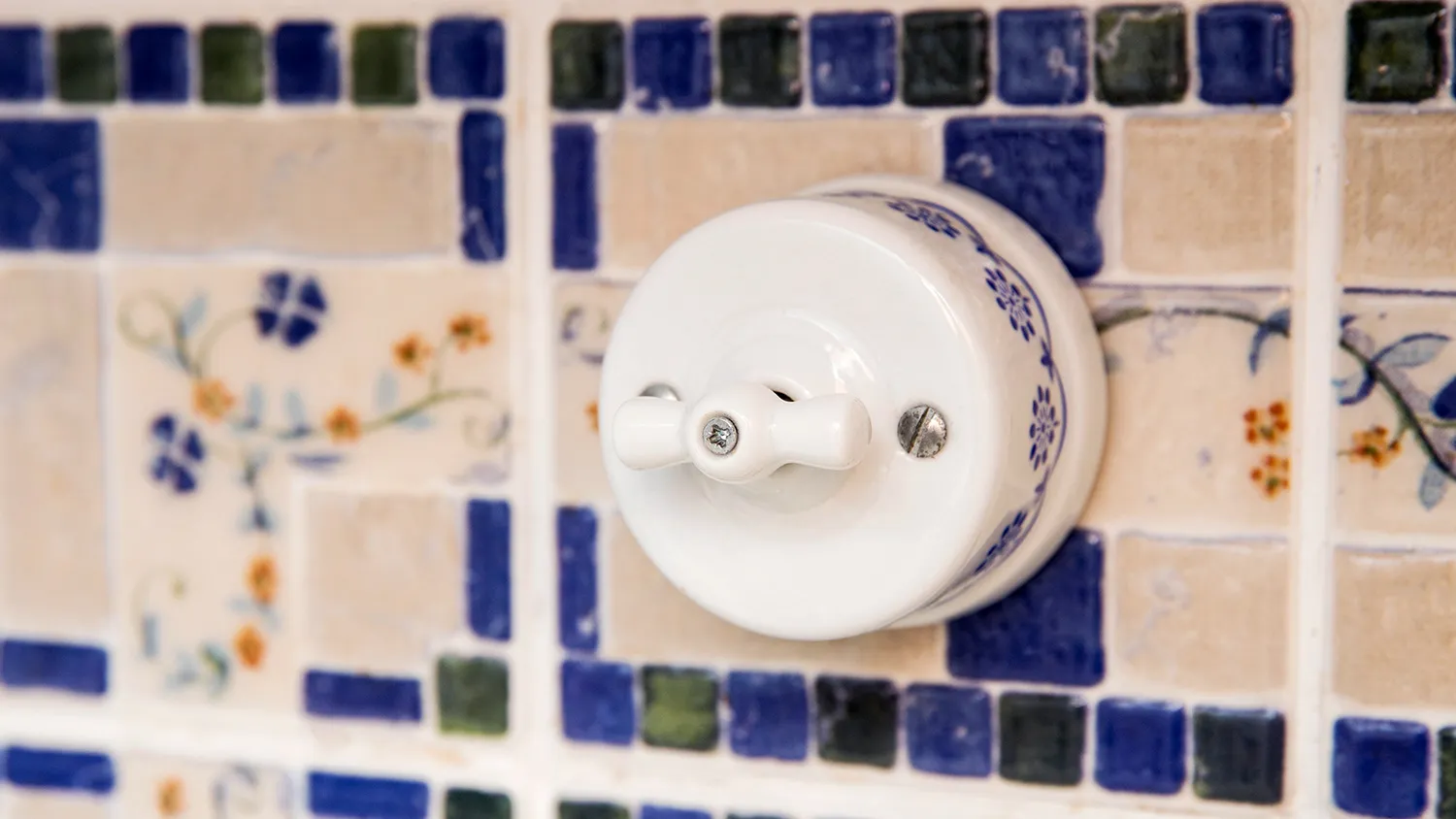

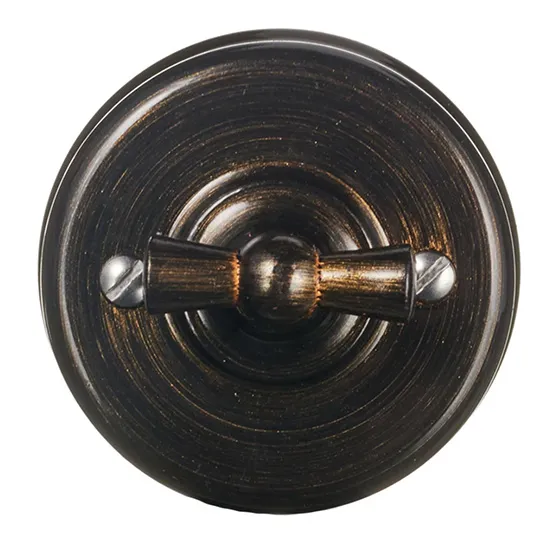

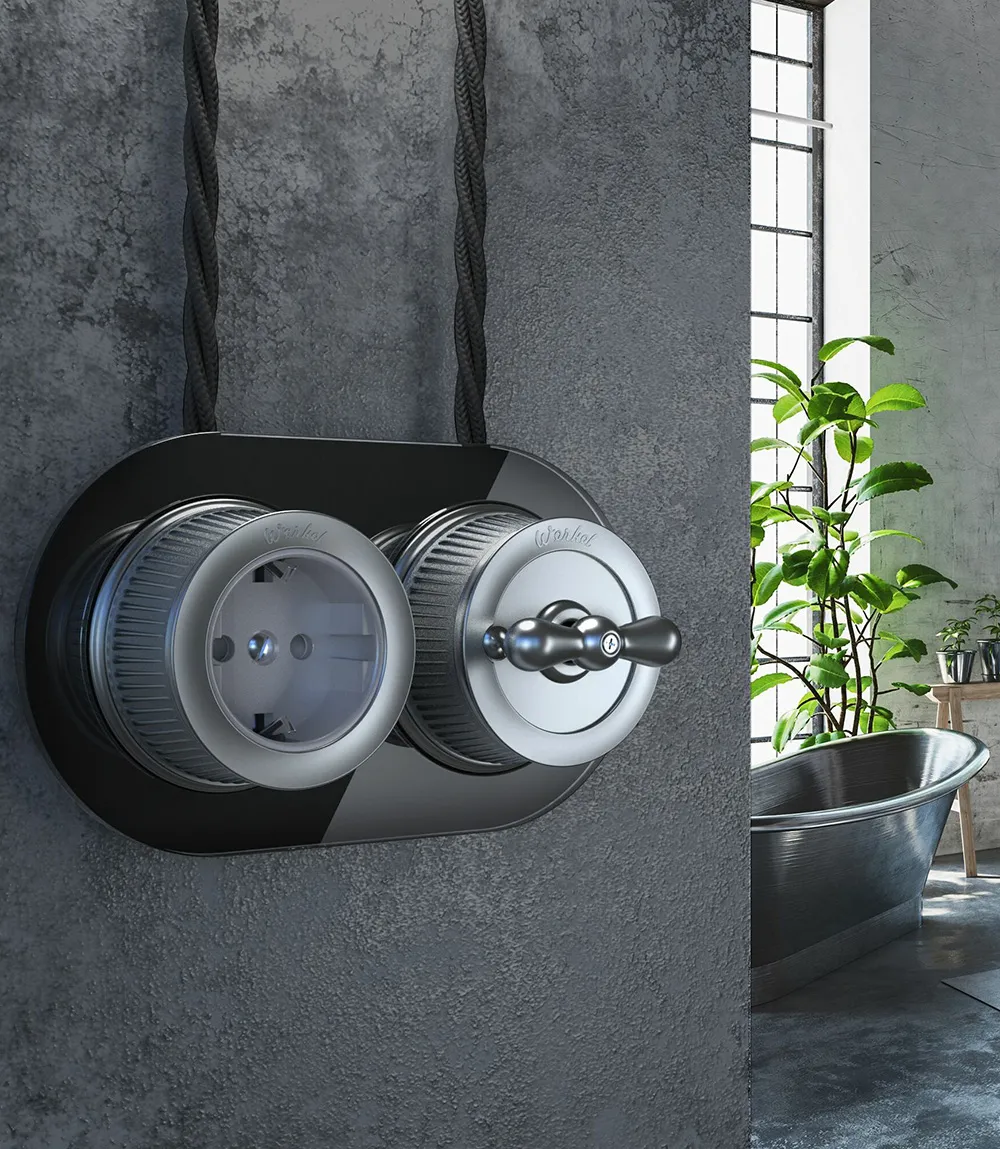

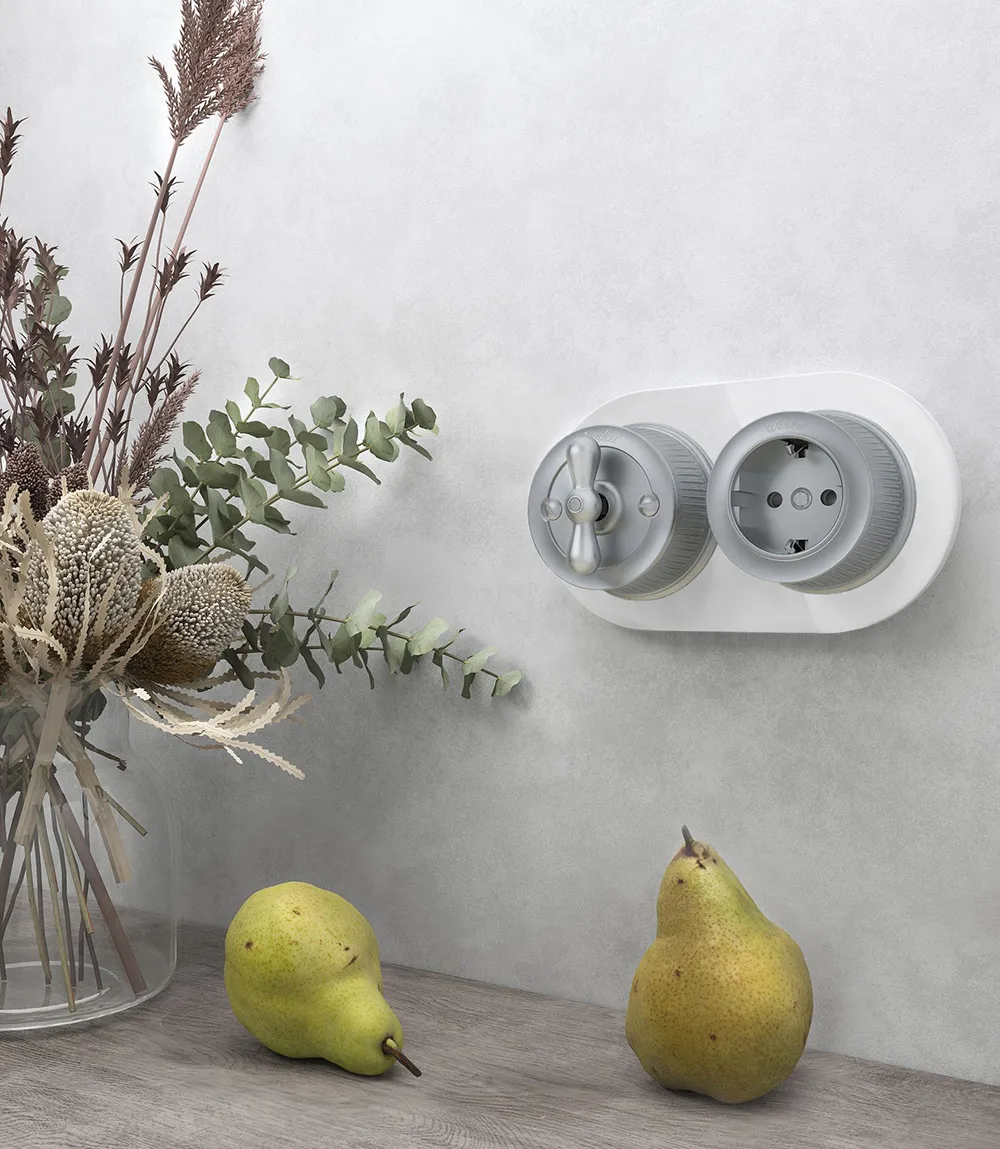

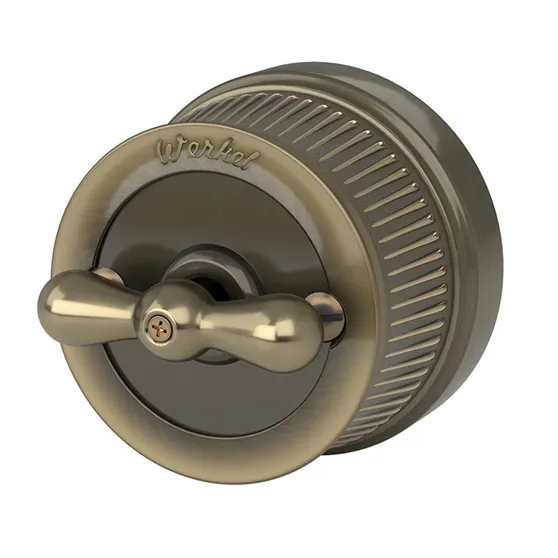

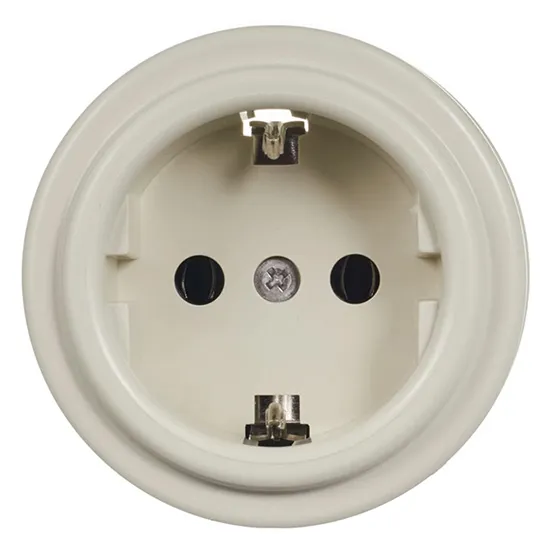

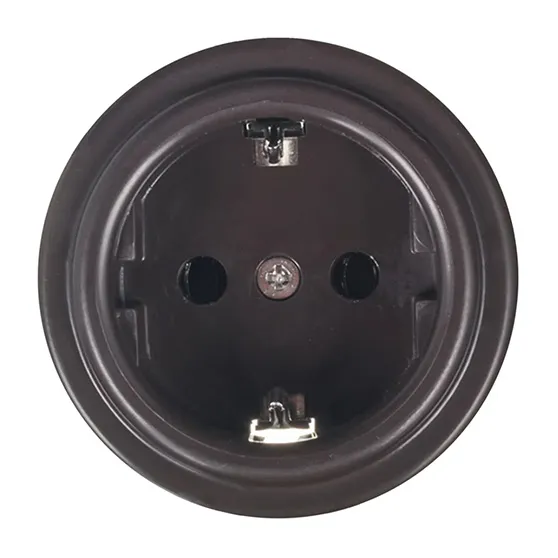

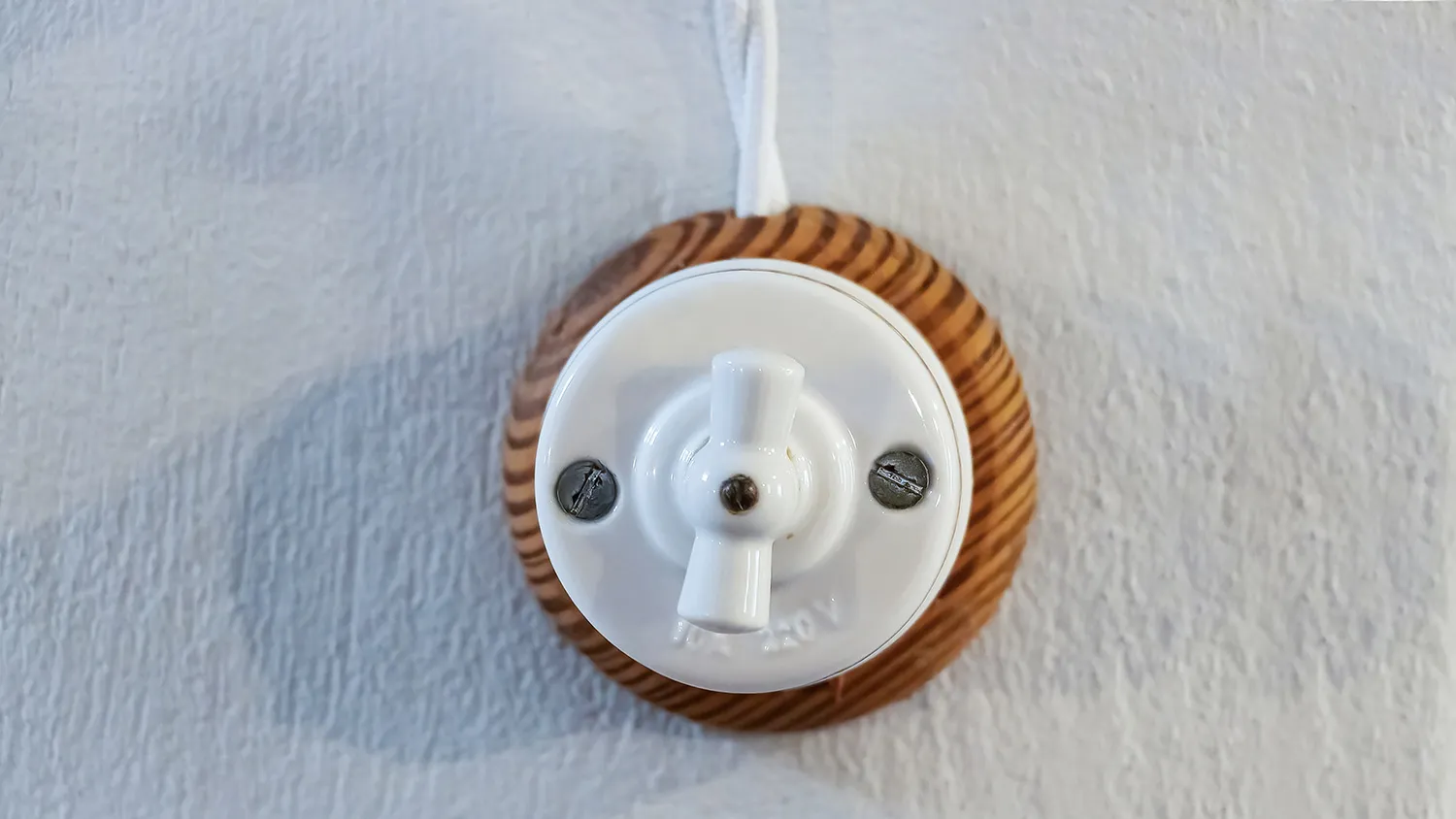

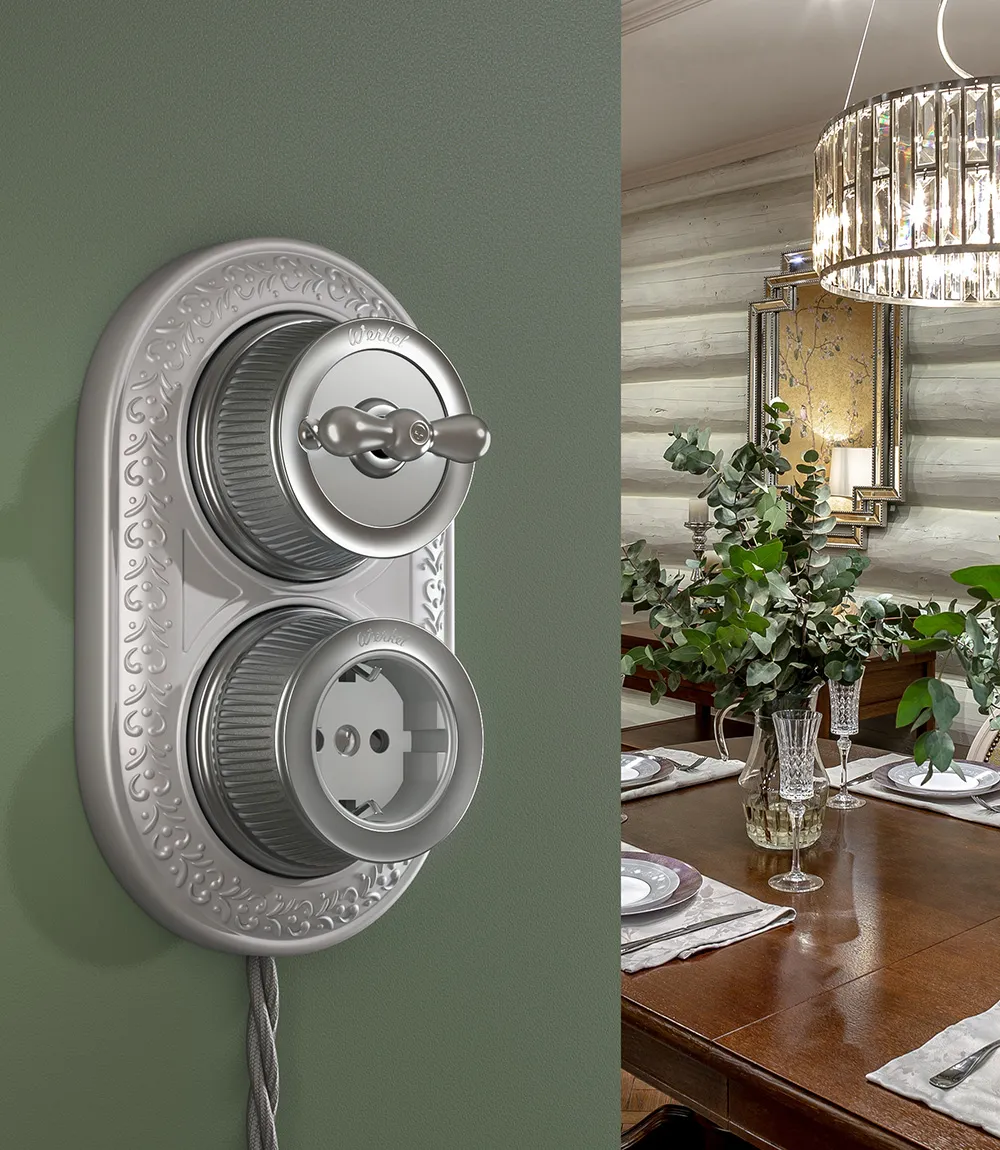

Розетки и выключатели также выбирают в ретро-дизайне:
- с фарфоровым корпусом
- с латунными или бронзовыми рамками
- с вставками из дерева или металла под старину
При выборе этих компонентов ориентируйтесь не только на их внешний вид, но и на совместимость по размерам и стандартам. Некоторые ретро-модели не рассчитаны на современные нагрузки или не подходят под стандартные монтажные коробки. Перед покупкой уточните у продавца, можно ли установить их в действующую электросеть без переделок.
Учитывайте и требования безопасности. Для помещений с высокой влажностью нужны влагостойкие розетки со степенью IP44 или выше. Розетки для стандартных бытовых приборов должны быть рассчитаны на номинальный ток 16 А. Выключатели для линий освещения ― на 10 А. Силовые приборы, например варочную панель, подключают отдельной линией с помощью силового кабеля к специальной розетке.
Дополнительные элементы
Это детали, которые делают ретро-проводку аккуратной и цельной. Они помогают организовать монтаж, закрыть неровности и стыки, закрепить кабель и придать системе завершенный вид. В эту группу входят:

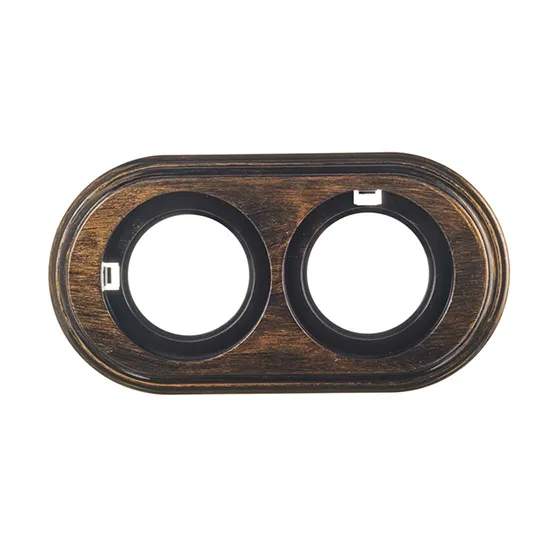

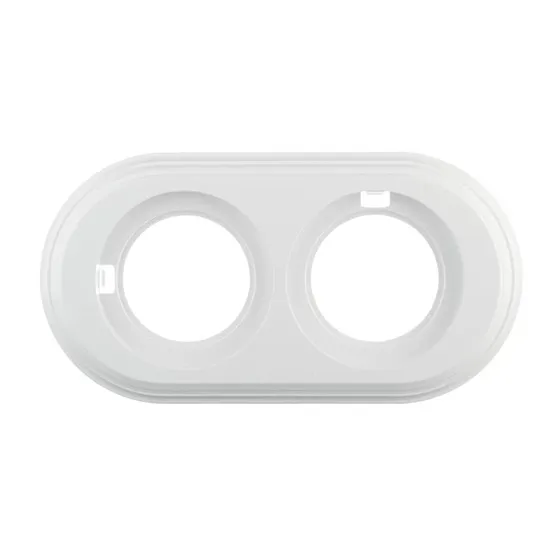

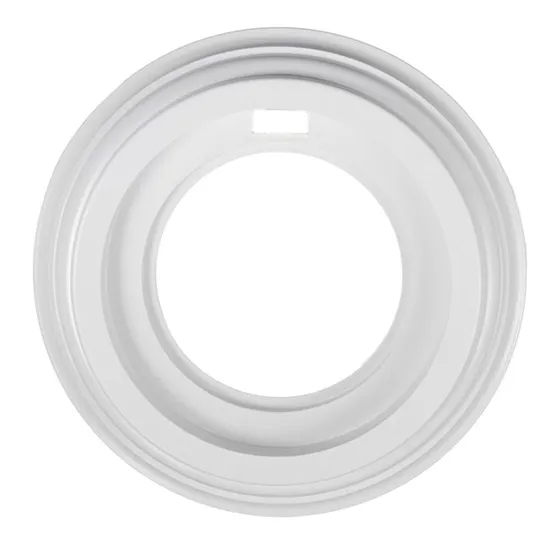

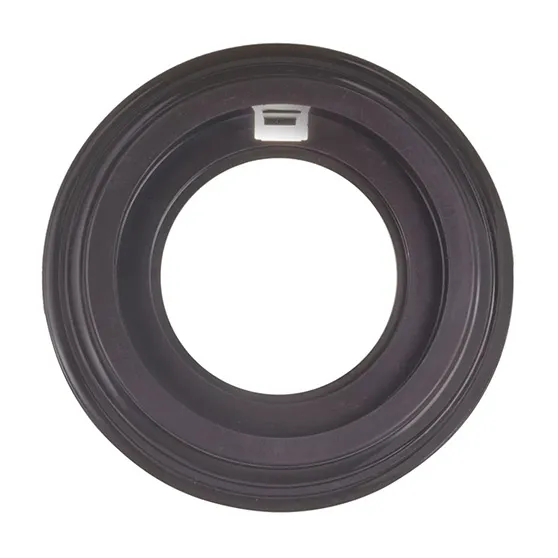

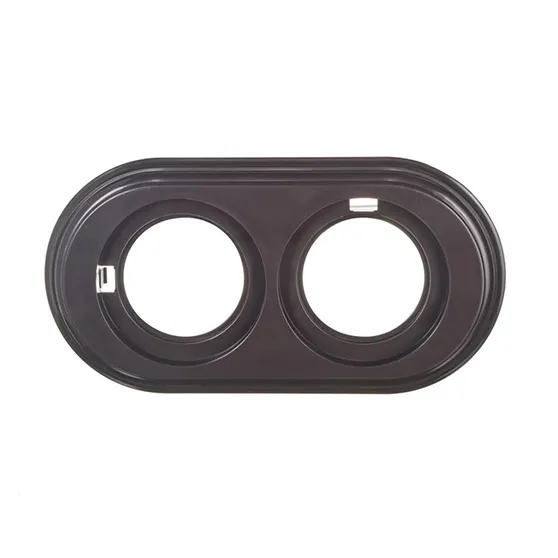

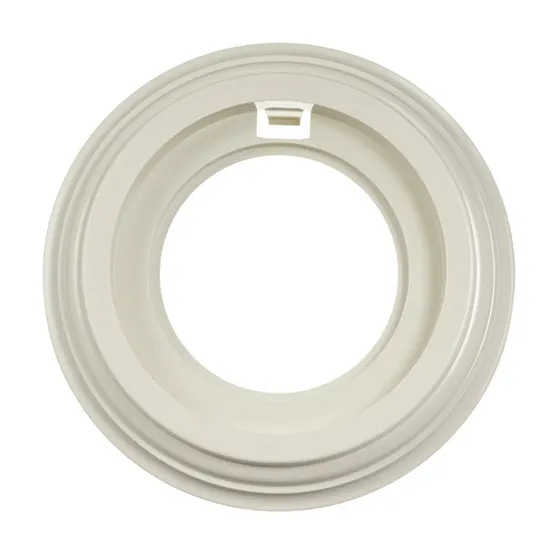

- Рамки для розеток и выключателей — подчеркивают стиль ретро и маскируют монтажные зазоры. Бывают с одним, двумя или тремя гнездами.
- Втулки — защищают кабель в местах прохода через стены и электрощиты. Сглаживают острые края отверстий и закрывают неровности. Благодаря втулкам провод не перетирается и выглядит аккуратно. Эти детали должны быть выполнены из негорючего материала: металла или керамики.

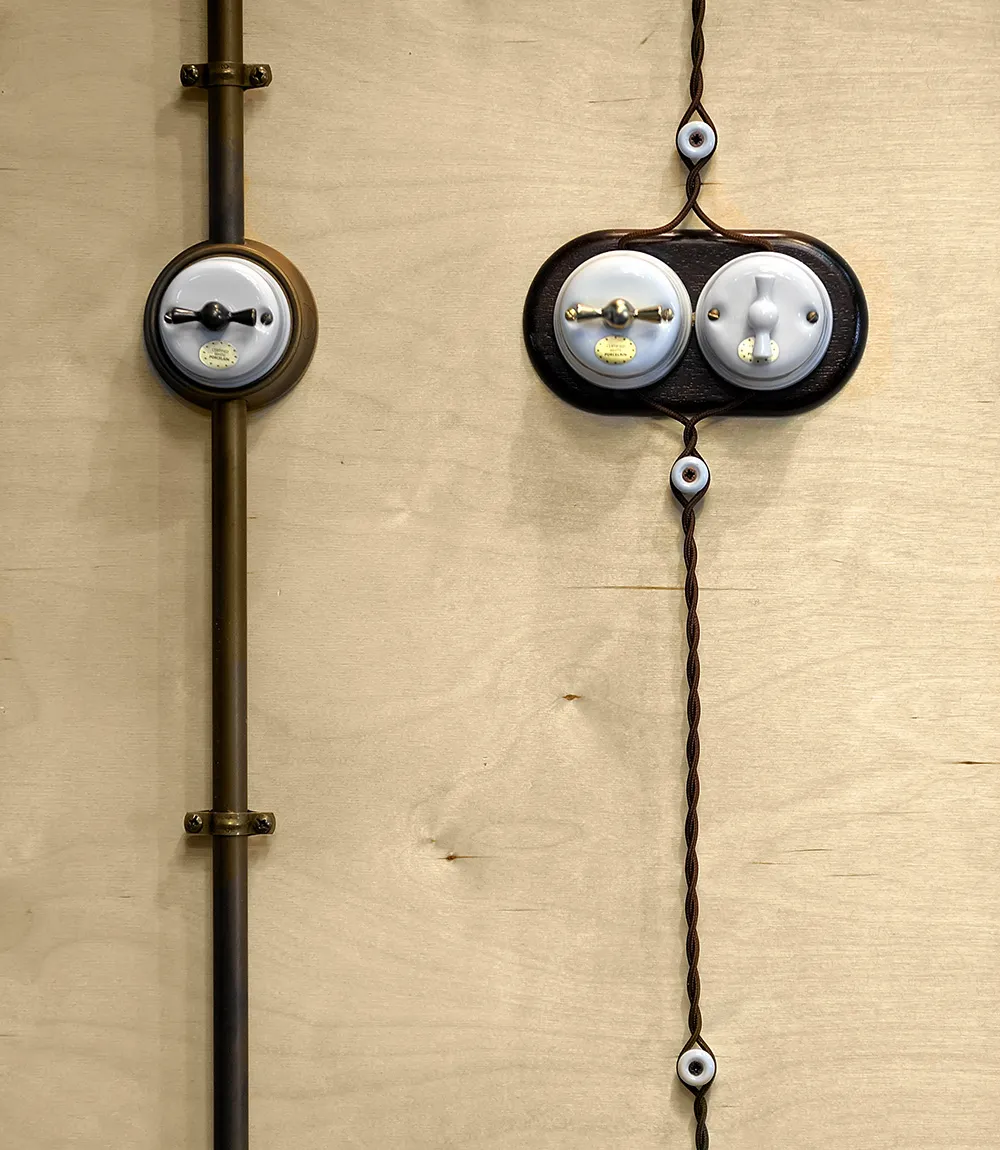

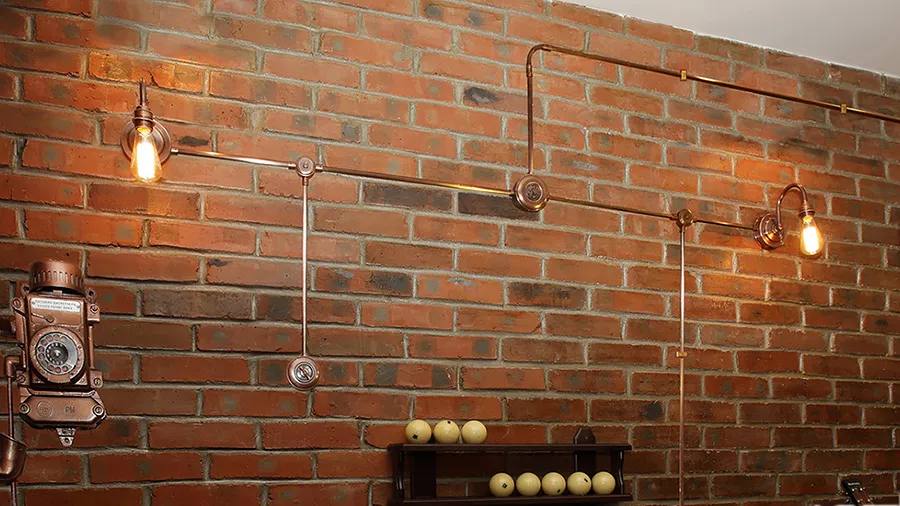

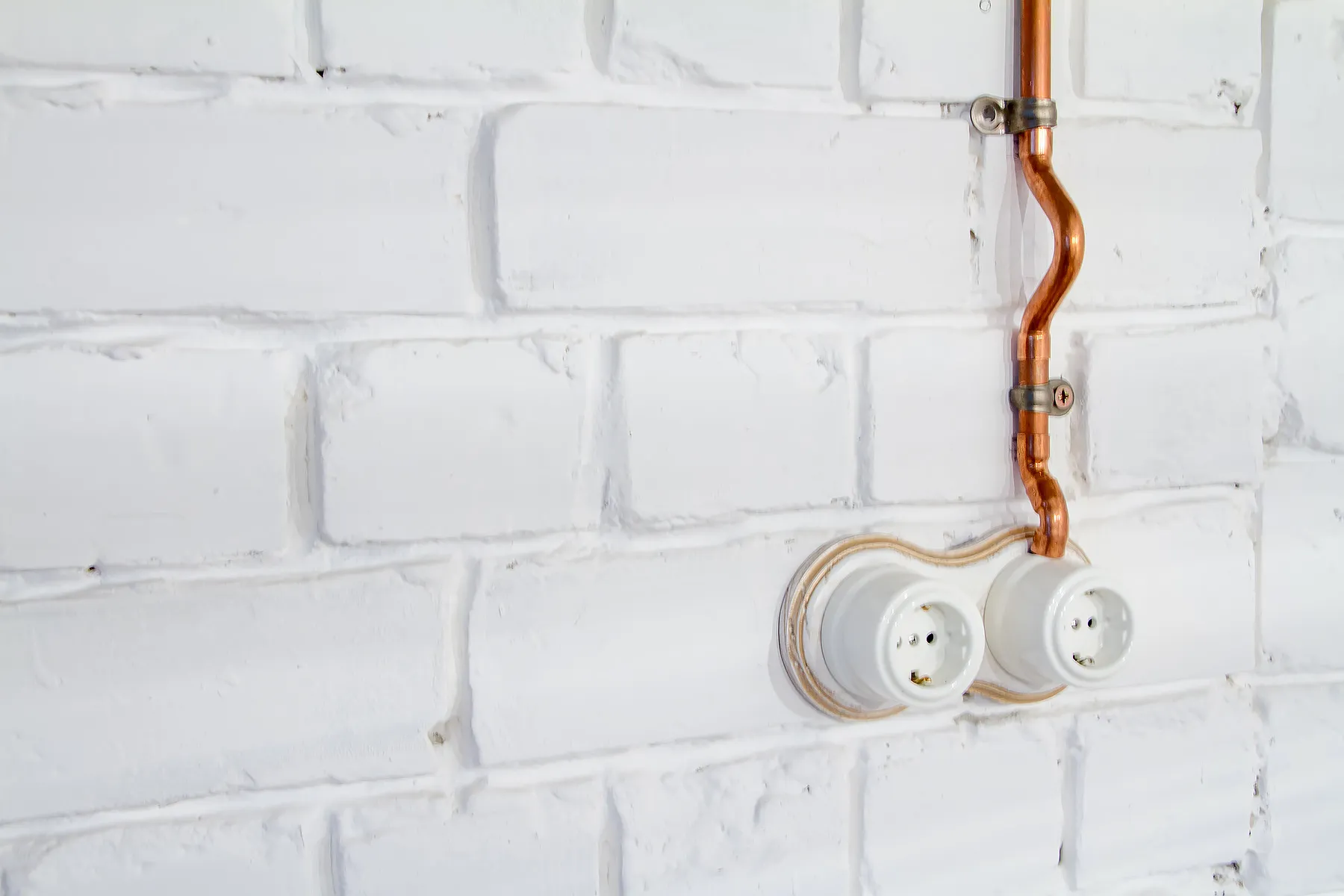

- Декоративные трубы — используют, если нужно закрыть участки проводки, например, при спуске к розетке или прокладке кабеля по полу. Сохраняют стиль ретро и защищают провод от механических повреждений.
- Крепления — фиксируют декоративные трубы и другие элементы ретро-проводки на стенах.
- Уголки и тройники — помогают аккуратно поворачивать трассу, соединять трубы между собой, обходить углы, дверные проемы и другие препятствия.
Желательно, чтобы все дополнительные элементы были выполнены в одном стиле с ретро-проводкой: под медь, бронзу, черненое железо или винтажное дерево.
Декоративная труба, закрывающая кабель. Источник: shutterstock.com

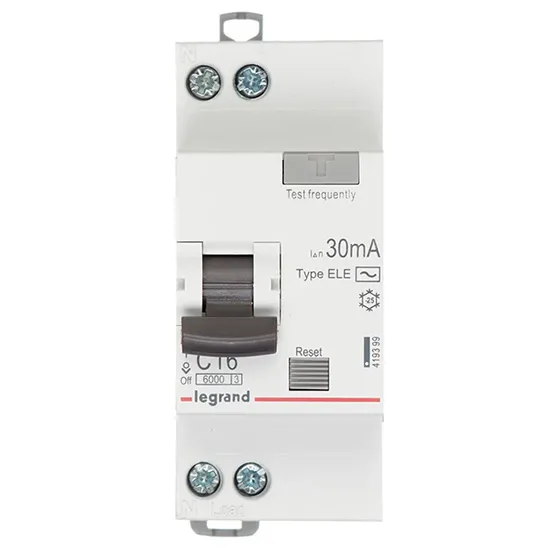

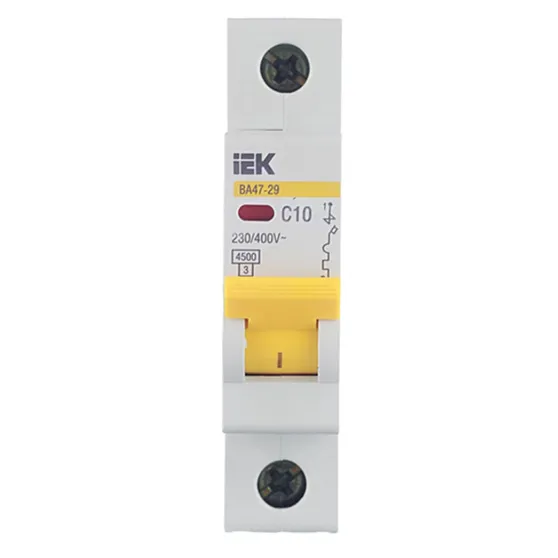

Для каждой группы потребителей (розетки, освещение) также понадобятся автоматические выключатели на 10–25 А и устройства защитного отключения (УЗО) на 30 мА.
Монтаж ретро-проводки в деревянном доме своими руками
Сделать винтажную проводку можно самостоятельно даже без большого опыта работы с электрикой. Главное — соблюдать технику безопасности и четко следовать схеме.
Правила безопасности
Неправильный монтаж может стать причиной короткого замыкания, перегрева проводов и даже пожара.
Основные правила безопасности, которых следует придерживаться:

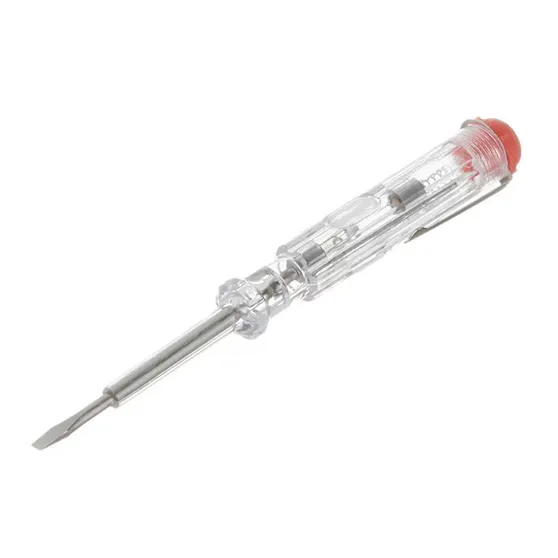

- Обесточьте сеть. Обязательно отключите электричество на общем щитке и убедитесь с помощью индикаторной отвертки, что напряжение отсутствует.
- Используйте защитные средства. Работайте в диэлектрических перчатках, берите инструменты с изолированными рукоятками.
- Используйте качественные материалы. Выбирайте сертифицированную продукцию, соответствующую заявленным характеристикам.

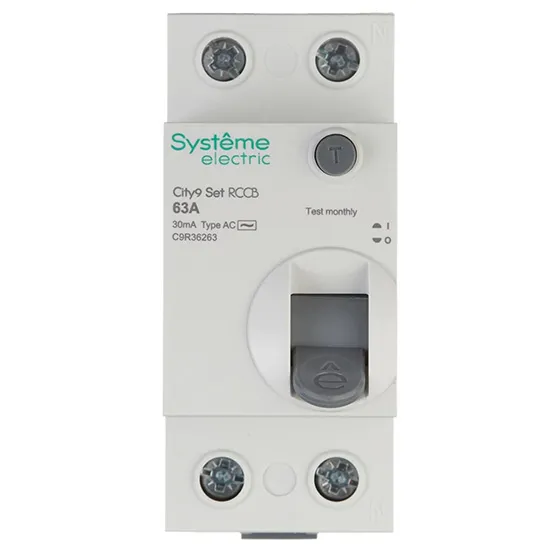

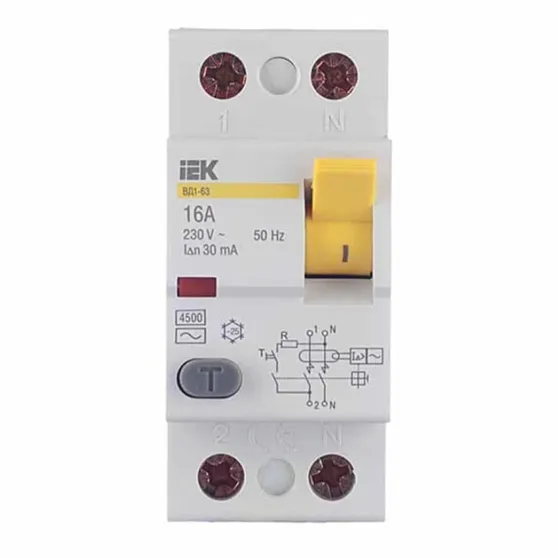

- Не экономьте на защите. Обязательно устанавливайте автоматические выключатели и УЗО, которые обезопасят от утечек тока и коротких замыканий.
- Следите за изоляцией. Токоведущие части не должны касаться деревянных поверхностей.
- Проверяйте работу перед включением. После монтажа обязательно протестируйте схему на работоспособность и безопасность.
- Не забывайте про заземление. В старых деревянных домах его часто нет, но по современным нормам (ГОСТ Р 50571.5.54-2013) оно обязательно. Если кабель двухжильный (без заземления), необходимо проложить отдельный заземляющий провод. Также все розетки должны быть с заземляющим контактом, а соединения кабеля выполнены через клеммы (не скрутки).
Если вы не уверены в своих знаниях или опыте, лучше доверьте монтаж ретро-проводки квалифицированному электрику.
Инструменты и материалы
Чтобы монтаж прошел без лишней суеты, подготовьте все заранее:

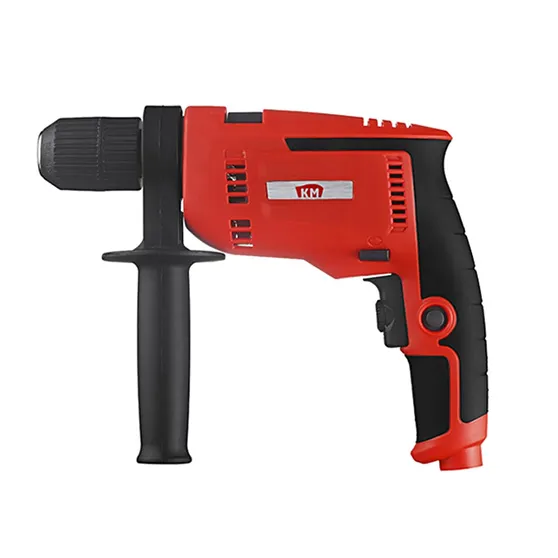

- дрель — чтобы делать отверстия под изоляторы и коробки (можно взять в аренду)

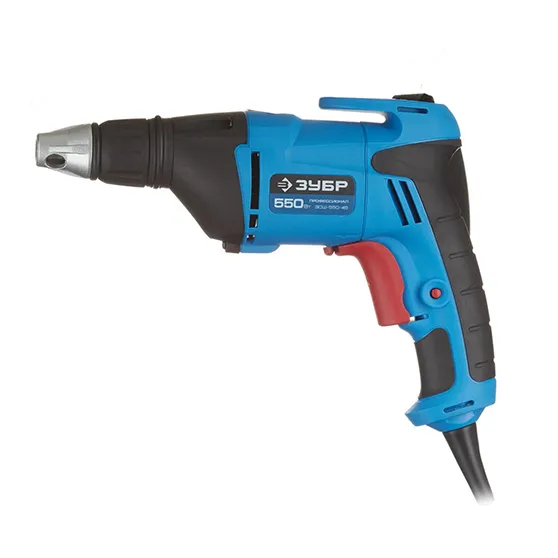

- шуруповерт — для быстрого крепления саморезов

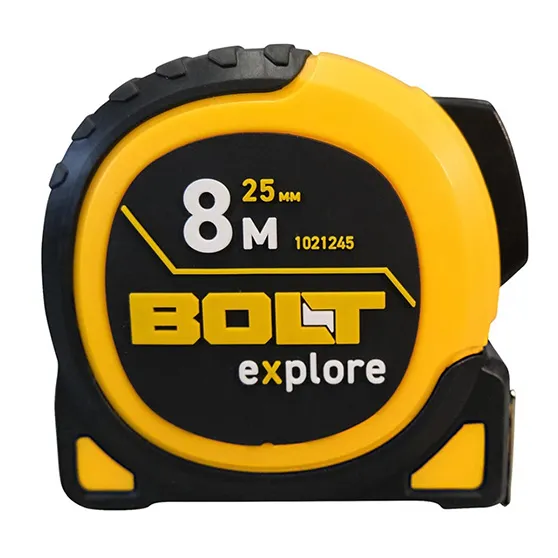

- рулетка

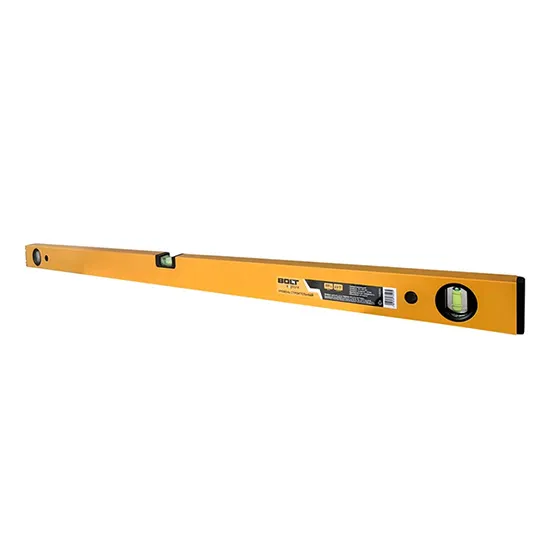

- строительный уровень или нивелир

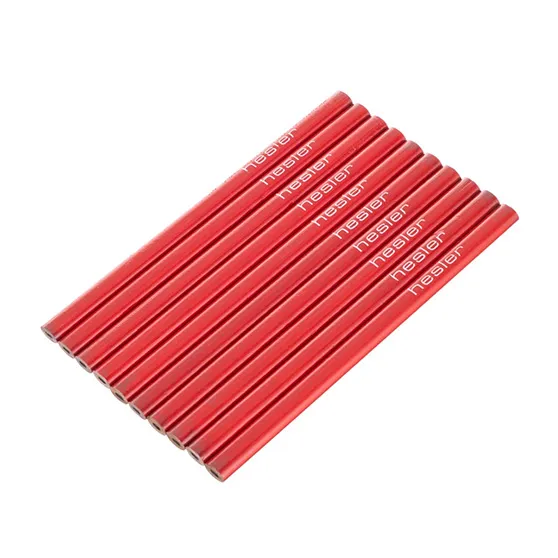

- маркер или строительный карандаш — для нанесения разметки на стены

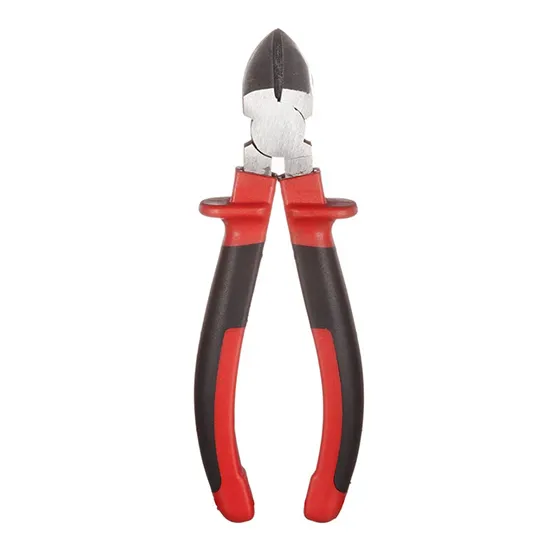

- бокорезы — для обрезки кабеля

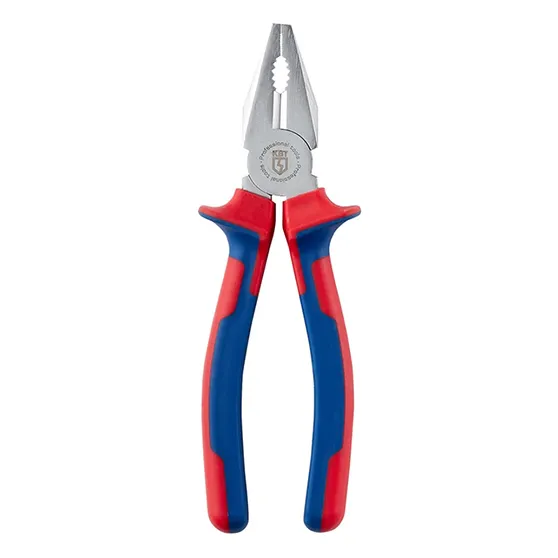

- пассатижи — для соединения и укладки проводов

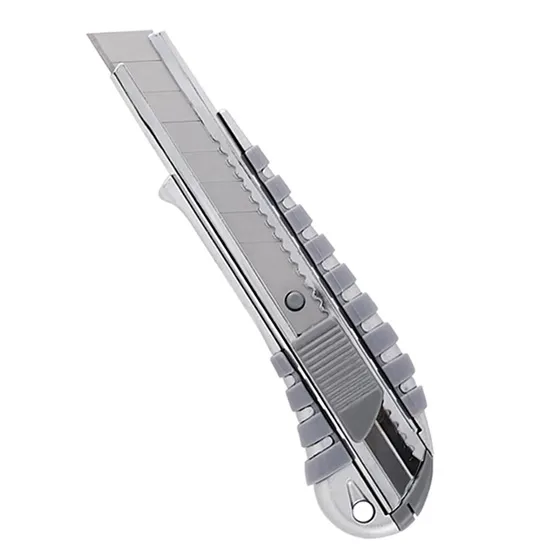

- строительный нож — для зачистки изоляции

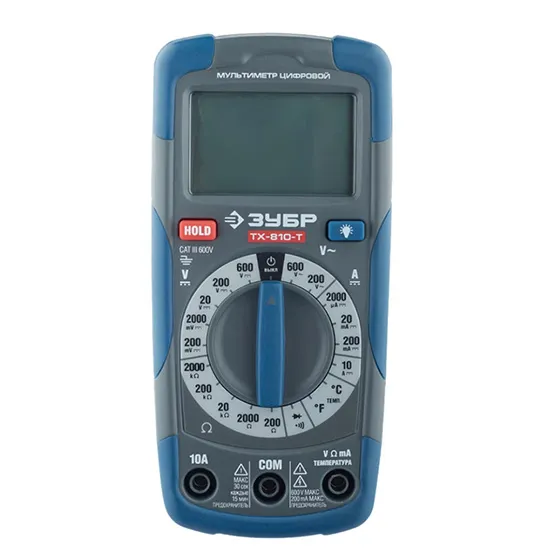

- мультиметр или детектор проводки — для проверки напряжения и правильности подключения

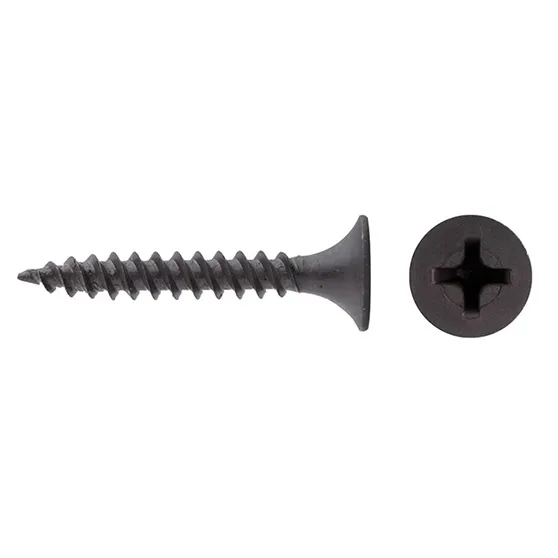

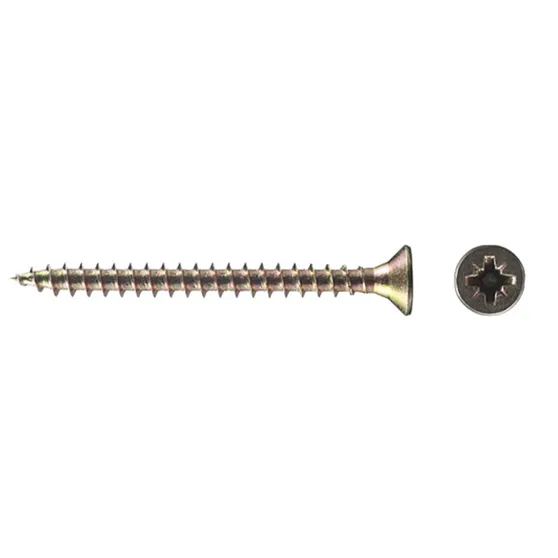

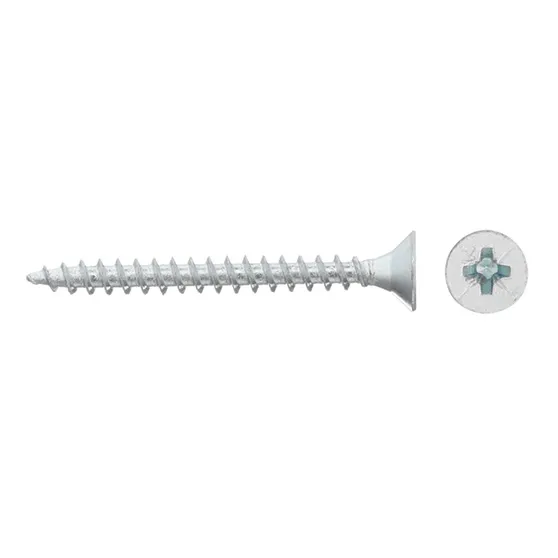

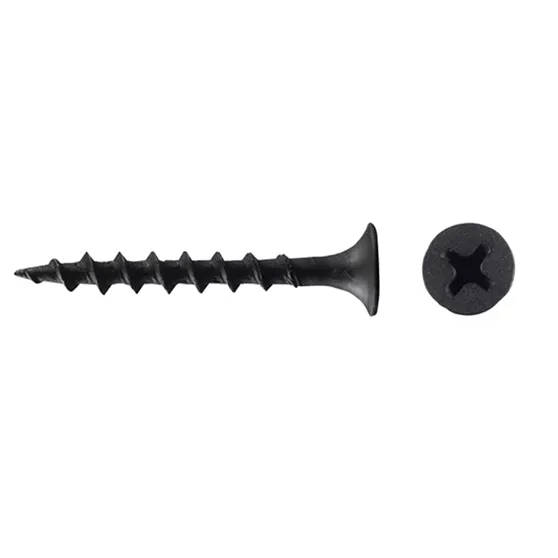

- саморезы
- клеммы ― для соединения кабеля
Этапы работ
Ретро-проводку прокладывают на завершающем этапе отделки, когда стены уже готовы и ничего не мешает крепить элементы на чистую поверхность.
Нарисуйте схему. Без нее легко забыть про розетку или ошибиться с длиной кабеля. От руки на листе или в программе на компьютере начертите план комнаты или сразу всего дома. На нем обозначьте:
- розетки и выключатели
- распределительные коробки
- линию от щитка до каждой группы
- примерный маршрут кабелей между всеми элементами
Если делаете несколько линий, например отдельно для света и розеток, выделите их разными цветами.

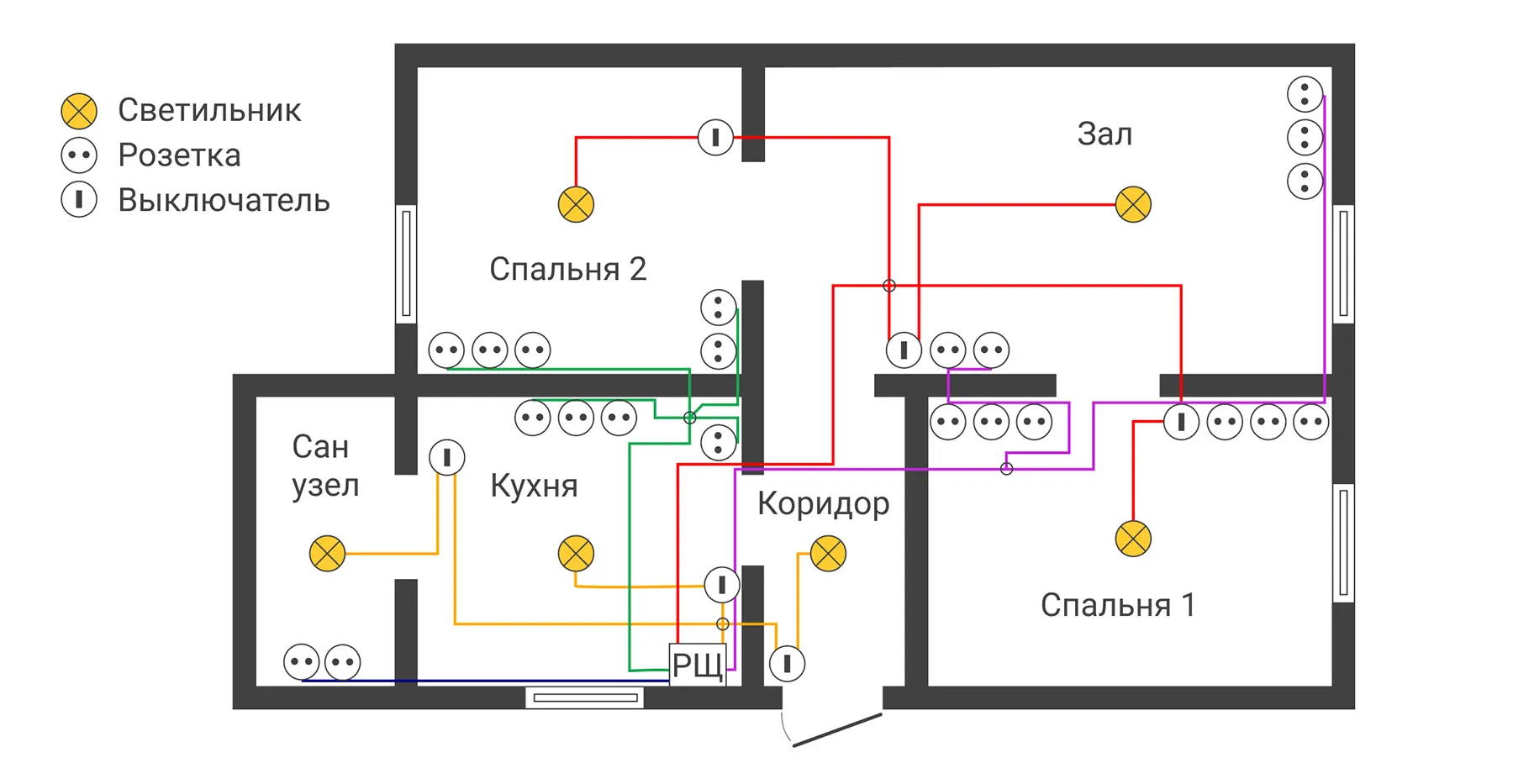

Пример схемы проводки в доме

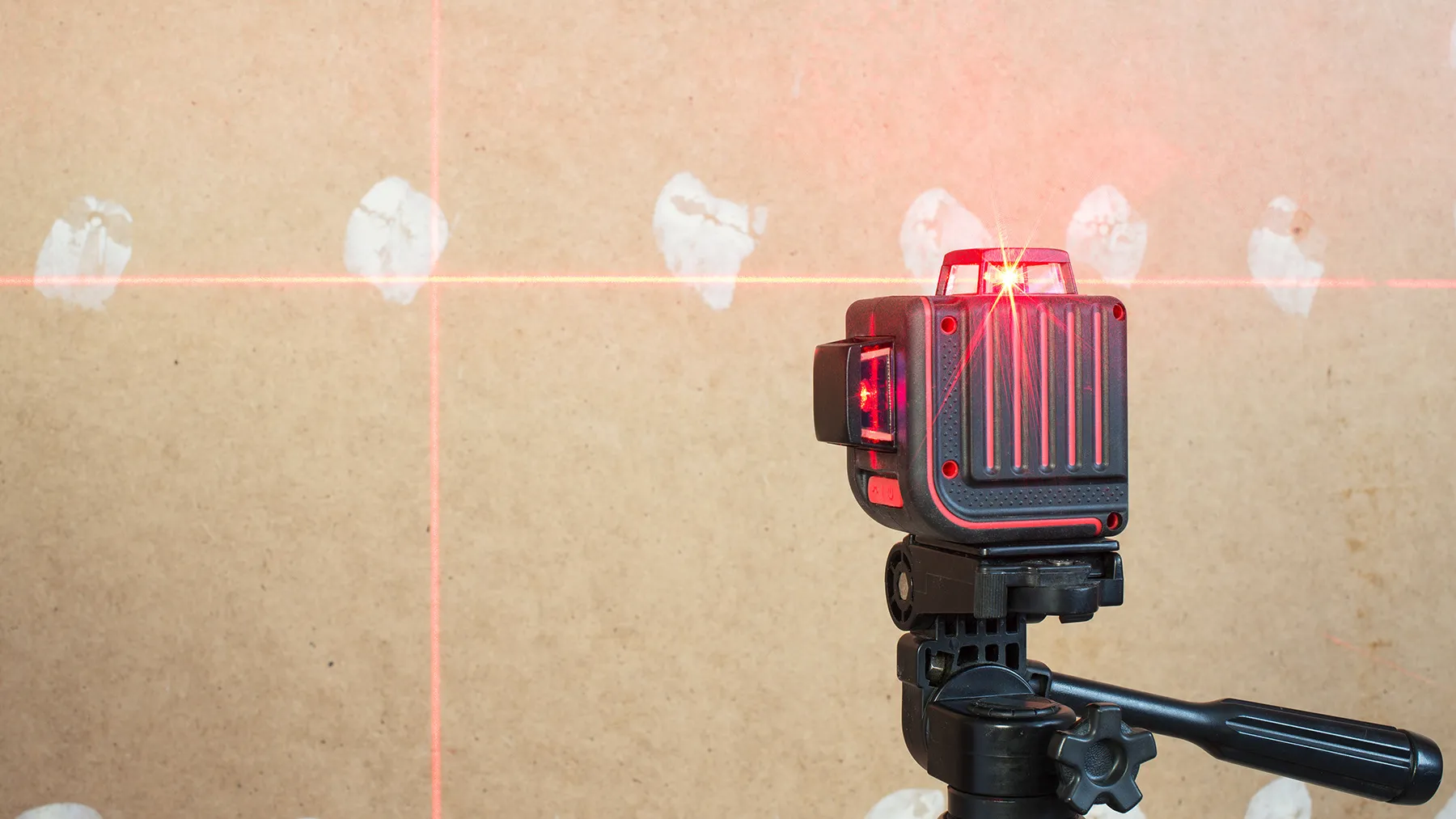

Сделайте разметку. По нарисованной схеме перенесите трассы кабелей и точки крепления на стены. Используйте рулетку, уровень или нивелир и маркер.
Соблюдайте расстояния:
- не ближе 10 см от краев окон и дверей — чтобы не мешали откосы и наличники
- не менее 15 см от потолка — чтобы линии шли ровно и не цеплялись за отделку

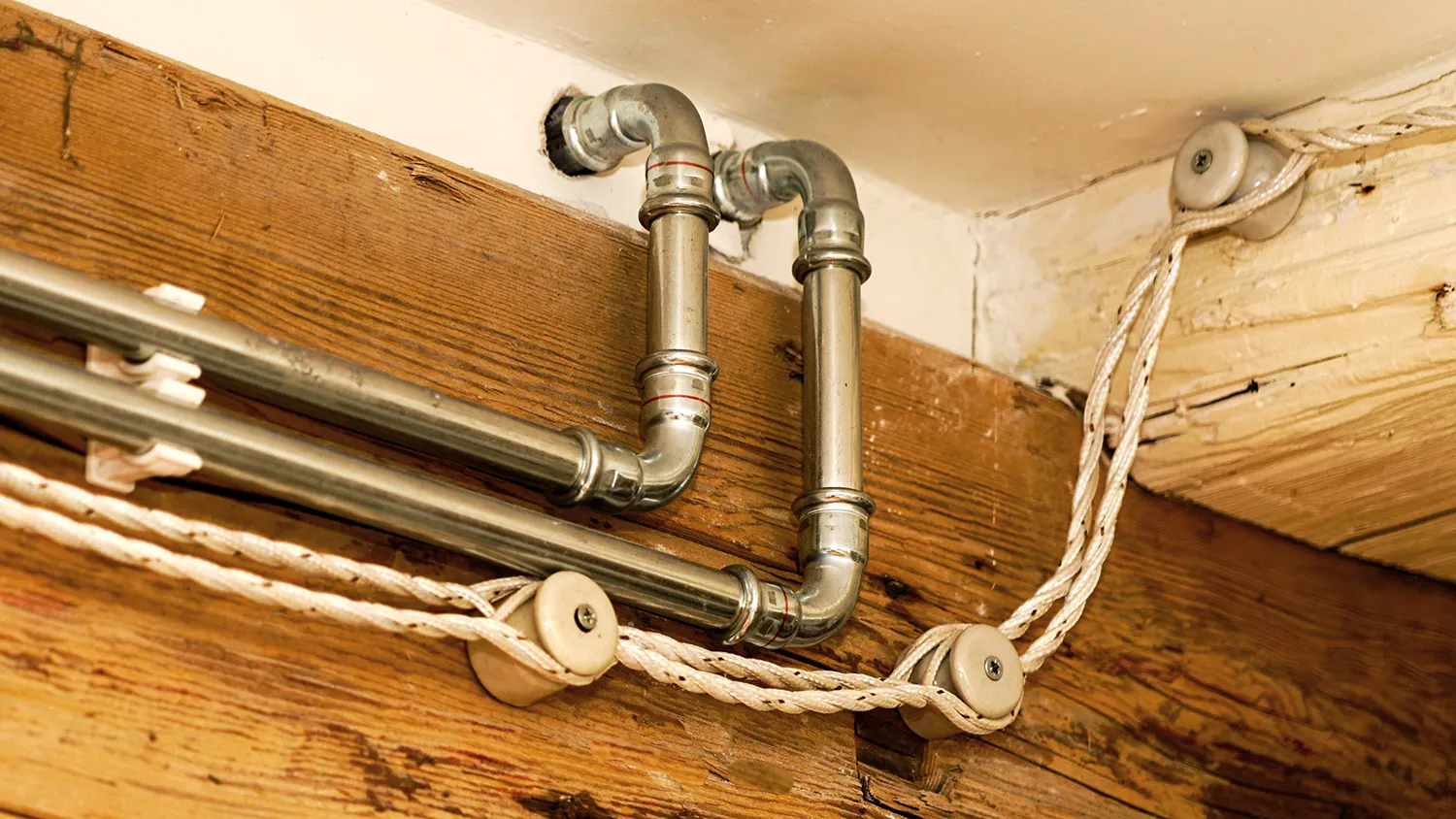

- 30–50 см от труб и радиаторов — чтобы кабель не нагревался
Источник: shutterstock.com
Установите изоляторы. Просверлите для них отверстия, закрутите крепеж. Соблюдайте шаг:
- горизонтальные участки — до 45 см
- вертикальные — до 50 см
- отступ от выключателей/розеток — не менее 40 мм
- свободное пространство между проводом и стеной — около 15 мм
- минимальный отступ от отопительных приборов и труб — не менее 50 см, а от потолка — не менее 15 см
- для тяжелого кабеля (например с толстой оплеткой) шаг может быть меньше — 20–30 см, чтобы избежать провисания

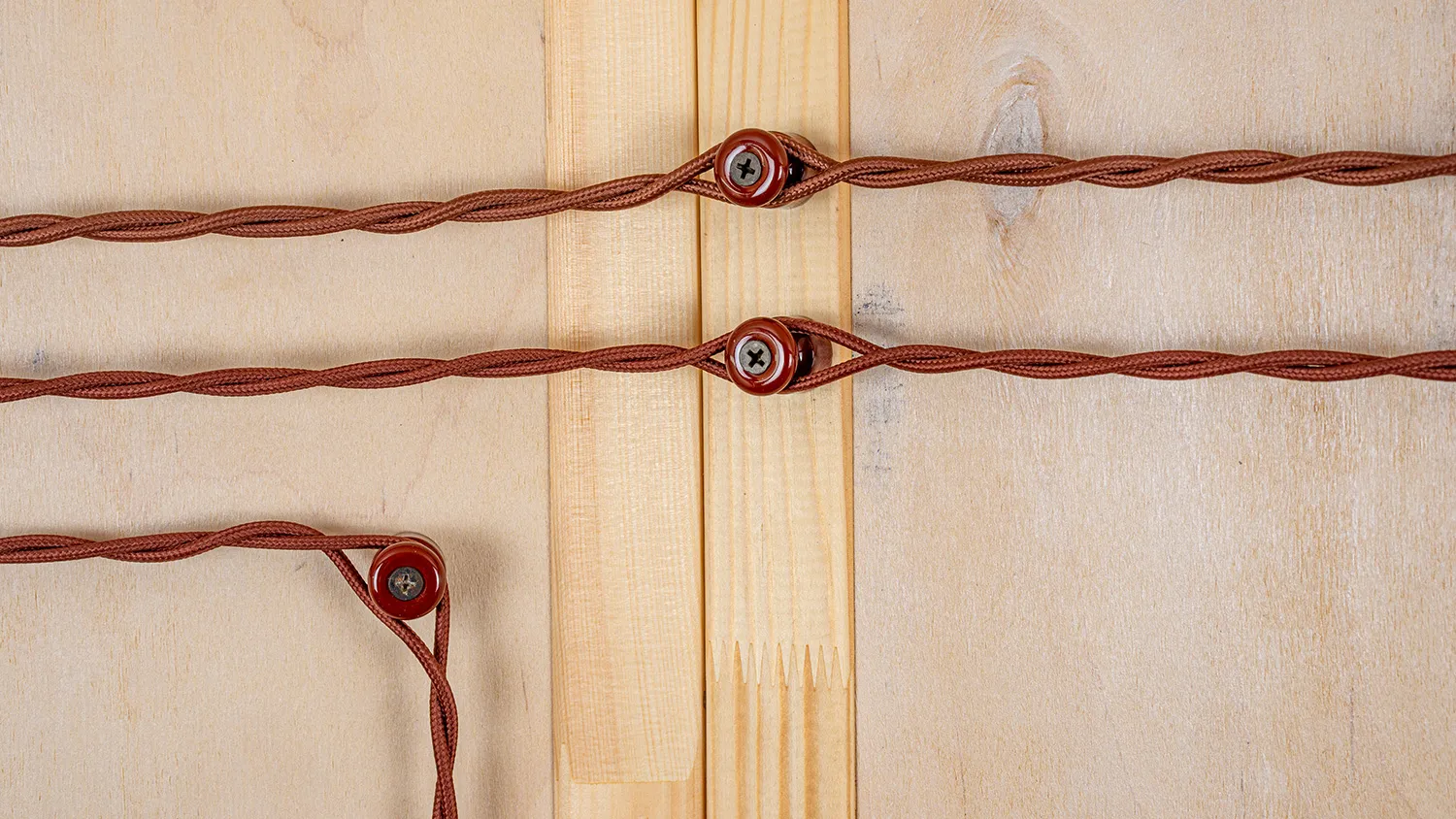

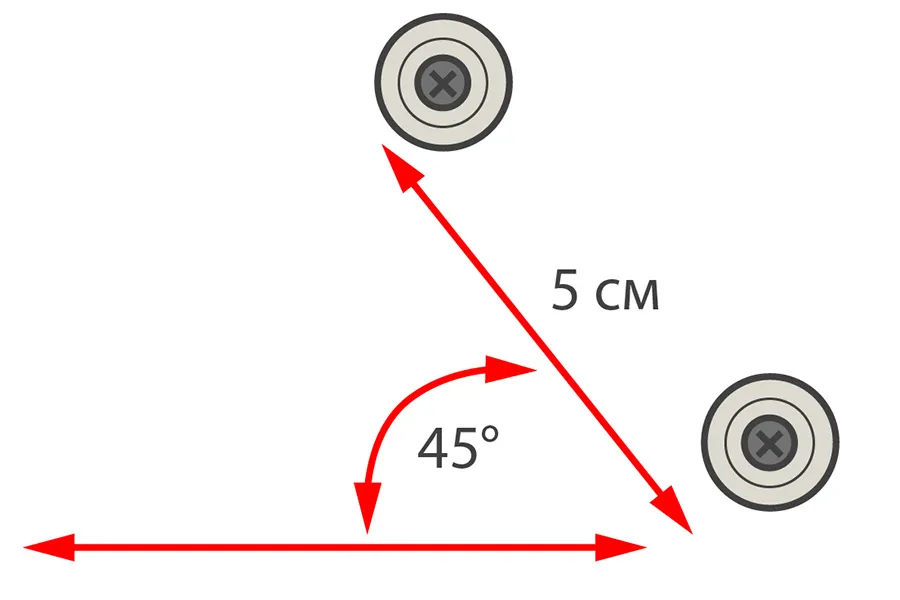

В углах ставьте по два изолятора под 45°, чтобы поворот выглядел аккуратно.
Проложите витой ретро-кабель по изоляторам. Он должен идти ровно, но без сильного натяжения — дольше прослужит и не повредит оплетку. В местах подключения оставляйте запас кабеля 10–15 см. Это поможет без проблем зачистить изоляцию и подсоединить провода, а также переделать соединение, если потребуется.
Источник: shutterstock.com

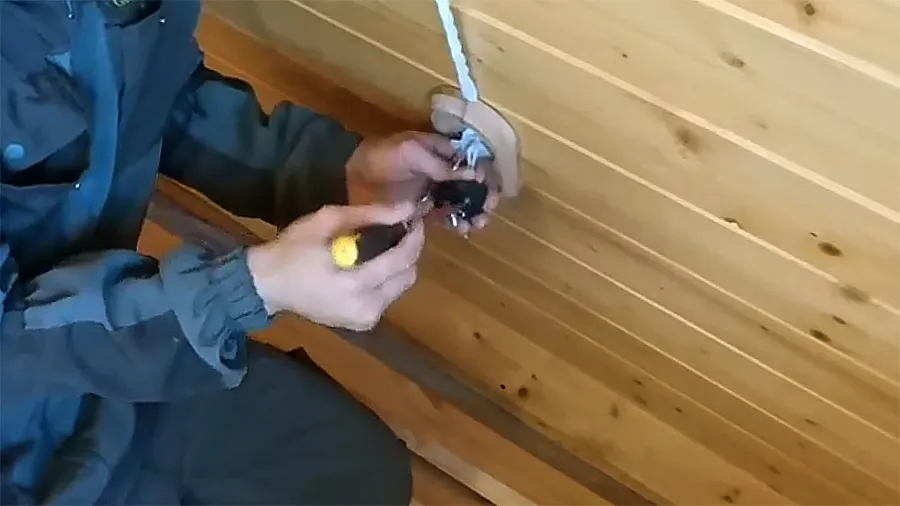

Установите приборы. Закрепите распределительные коробки, заведите в них кабели и соедините с помощью клемм. Смонтируйте розетки и выключатели. Проверьте, чтобы фаза, ноль и заземление были подключены правильно.
Источник: Rutube | Строительный Челлендж
В конце с помощью мультиметра убедитесь в целостности соединений — нет ли обрывов или коротких замыканий. Только потом можно включить питание.
Как сделать разводку электрики в частном доме
Узнайте большеЧастые ошибки при монтаже
Ретро-проводка выглядит просто, но требует аккуратности. Нарушения в монтаже не только портят внешний вид, но и могут привести к перегреву кабелей, короткому замыканию или пожару. Разберем ошибки, которые часто допускают новички:
- Редкий шаг между изоляторами — ретро-кабель провисает, его легко зацепить и повредить.
- Использование обычного провода вместо витого — проводка быстро изнашивается и теряет изоляцию.
- Прокладка кабеля слишком близко к окнам, дверям и трубам — он перегревается и мешает отделке.
- Скручивание провода без клемм — такие соединения перегреваются и легко вызывают замыкание.
- Выбор дешевой фурнитуры — розетки и выключатели быстро выходят из строя. Лучше потратить немного больше и купить надежные комплектующие.
- Отсутствие фиксации кабеля в углах — он провисает и портит весь вид.
Как безопасно соединять провода
Узнайте большеПлюсы и минусы ретро-проводки
Ретро-проводка в интерьере выглядит просто, но у нее есть особенности — как удобные, так и требующие внимания.
Преимущества:
- Хорошо подходит для деревянных домов, бань и дач. Проводку можно проложить прямо по стенам, не нарушая целостность древесины.
- Не требует штробления стен. Монтаж без пыли и грязи — это удобно, если ремонт уже сделан или стены из сложного материала.
- Упрощает ремонт. Кабели и соединения всегда на виду, их легко заменить или проверить, не вскрывая отделку.
- Установка занимает меньше времени. Открытую проводку проще разметить и смонтировать, особенно на готовых стенах.
Минусы:
- Затратнее по комплектующим. Кабель, изоляторы и фурнитура для ретро-проводки стоят дороже, чем для скрытой.
- Все неровности заметны, так как проводка всегда на виду. Неровно расположенные изоляторы и провисающий кабель портят вид.
- Оплетка собирает пыль и быстро загрязняется. Ее нужно регулярно протирать.
- Нужен периодический осмотр. Со временем крепления могут ослабнуть, а участки кабеля износиться.
- Более подвержена механическим повреждениям. Особенно в домах с детьми и животными.
- У некоторых видов кабеля нет цветовой маркировки. Это усложняет выбор, монтаж и ремонт.
Часто задаваемые вопросы
Можно ли проложить ретро-проводку по потолку, а не по стенам?
Как часто нужно проверять состояние ретро-проводки?
Что делать, если нужно скрыть часть ретро-проводки?
Какой кабель выбрать для ретро-проводки в бане или сауне?
Можно ли соединять ретро-проводку со скрытой электропроводкой?
Резюме
Ретро-проводка — удобный вариант электромонтажа в деревянном доме: не нужно штробить стены, а кабели и фурнитуру легко вписать в интерьер. Заранее определитесь со стилем — классика, кантри, лофт или ретро-модерн. От этого зависит выбор комплектующих.
Покупайте кабели, изоляторы, выключатели и розетки, подходящие по нагрузке, размеру и стилю. Обратите внимание на степень защиты, особенно если проводка будет в ванной или кухне. Монтаж выполняйте по схеме и разметке. Крепите ретро-кабель на изоляторы с шагом 30–40 см, повороты оформляйте через два изолятора.
