Ток утечки — скрытая, но потенциально опасная проблема в любой электрической сети, особенно в условиях повышенной влажности или изношенной проводки. Разберем, как он возникает, чем грозит и какие последствия может вызвать. Также расскажем, что делать при возникновении такой проблемы и какие существуют способы защиты.
Источник: shutterstock.com
Что такое ток утечки
Согласно ГОСТ Р 58698—2019, ток утечки — это электрический ток в приборе или проводке, который идет по непредусмотренному проводящему пути. Под таким путем понимают токопроводящую цепь, по которой электричество уходит из штатной схемы (фаза-ноль) на корпус, землю, трубы или другие сторонние объекты, не предназначенные для прохождения рабочего тока. Например, в настольной лампе ток должен идти из розетки через питающий кабель и выключатель в лампочку. Поступающий на корпус прибора ток ― это и есть утечка.
Виды утечек тока
Утечка бывает нормальная и аварийная. Разберем оба варианта и их различия.
Нормальная утечка ― это не ошибка. Она появляется из-за так называемой емкостной связи. Проводники в кабеле действуют как обкладки конденсатора. В длинных линиях (например, в трехкомнатной квартире или частном доме) этот эффект накапливается, создавая емкостный ток утечки.
Также современные электроприборы обязательно содержат фильтры электромагнитной совместимости (ЭМС). Они подавляют помехи, но для этого специально «сливают» электричество на заземляющий контакт. Это не поломка — это требование международных стандартов безопасности.
Согласно ГОСТ Р 12.1.038—2024, в нормальном режиме работы бытовых электроприборов и электроустановок напряжение прикосновения не должно превышать 2 В, а ток утечки — 0,5 мА. Изготовитель обязан обеспечить это значение на этапах проектирования и сертификации.
Бояться стоит аварийного тока утечки. Он может пройти через тело, если человек коснется неисправного прибора. На последствия влияет его сила:
- 0–1 мА — не ощущается
- 1–5 мА — легкое покалывание
- 6–30 мА — болезненно, возможна мышечная блокировка
- 30–100 мА — риск фибрилляции желудочков сердца, остановки дыхания
- >100 мА — смертельно опасно
Насколько опасным будет влияние — зависит от нескольких факторов:
- Пути, по которому проходит ток. Самым опасным в теле человека считают маршрут «кисть руки — ступни обеих ног», поэтому в нормативных документах указывают допустимые значения именно для этого варианта.
- Напряжения: чем оно выше, тем больше ток.
- Времени, в течение которого организм подвергается воздействию электричества. Чем дольше человек находится под напряжением, тем больший вред здоровью будет причинен.
Как отличить нормальную утечку тока от аварийной:
| Признак | Нормальная | Аварийная |
| Появляется | При включении прибора | Внезапно, без видимой причины |
| Зависит от | Конструкции прибора, длины кабеля | Состояния изоляции, влажности |
| Путь электротока | Через заземляющий проводник | Через корпус → тело человека → земля |
| Реакция УЗО | Не срабатывает, если ниже номинального порога конкретного устройства | Срабатывает при превышении номинального порога |
| Опасность | Отсутствует при наличии заземления | Высокая, угроза поражения электричеством |
Нормальная утечка говорит о том, что техника соответствует стандартам. Аварийная может указывать на изношенную проводку или неисправность самого прибора.
Причины возникновения утечки тока

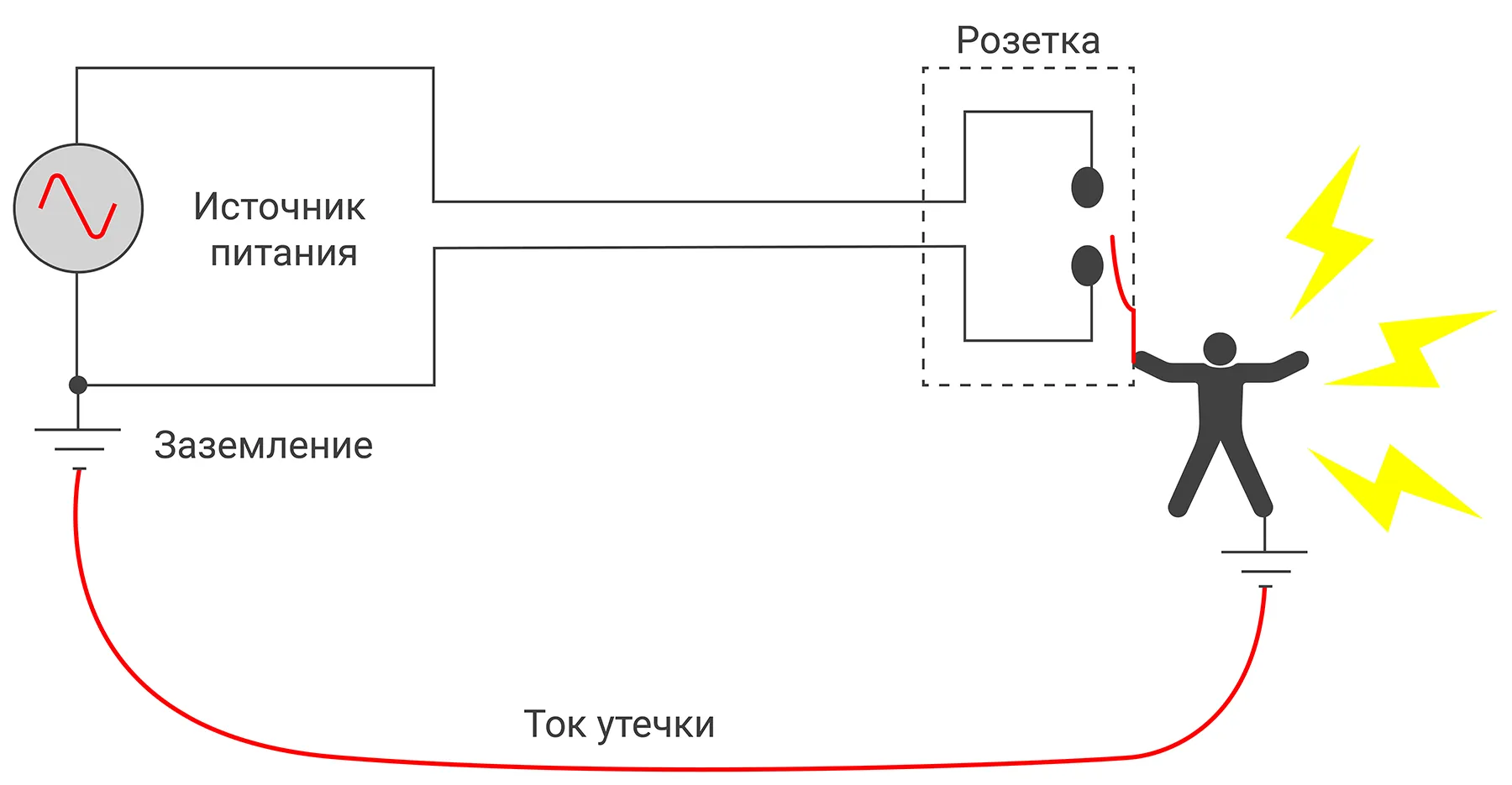

Источником питания в бытовой электрической сети выступает трансформаторная подстанция. От нее электроэнергия идет к потребителям по проводам, один из которых соединен с землей — это нейтраль. Остальные провода — фазные.
В норме при работе электроприбора ток протекает между фазой и нейтралью. Утечка возникает между фазой и землей.
Главная причина — неидеальная изоляция. Ее определяют следующие факторы:
- Качество и характеристики материала, из которого сделана изоляция кабелей: у новой проводки ток утечки меньше, чем у старой.
- Состояние кабелей и окружающих их конструкций: если они проходят в сырой стене, утечка выше, чем у таких же проводов, идущих по сухим конструкциям.
- Суммарной длины проводки: чем она больше, тем значительнее проблема. Например, в сети большой трехкомнатной квартиры суммарная утечка электричества больше, чем в проводке однокомнатного жилья.
К причинам аварийной утечки также относят:
- попадание влаги или конденсата внутрь оборудования
- нарушение монтажа или подключения
- внутренние неисправности электроприборов
Как проверить и найти утечку тока в доме и квартире
Даже в исправной на первый взгляд электропроводке может скрываться проблема — незаметная, но способная вызвать срабатывание УЗО, перегрев кабелей или удар током.
Как определить утечку без приборов
К сожалению, достоверно найти утечку тока в частном доме или квартире без измерительных приборов невозможно. Ни в коем случае нельзя «ловить» ее прикосновением — это опасно для здоровья и даже жизни.
Можно попробовать обнаружить утечку тока, понаблюдав за электрическим счетчиком. Для этого отключите в доме все электроприборы, в том числе и те, что находятся в режиме ожидания: телевизоры, газовые котлы, стабилизаторы напряжения и т. п. Затем посмотрите на счетчик — диск в течение нескольких минут должен оставаться совершенно неподвижным. Однако, это весьма ненадежный метод: у устройства может быть «самоход».
Электронный счетчик тоже не должен фиксировать расход энергии (светодиод не мигает вообще или делает это раз в несколько минут), а значение на дисплее должно быть 0 Вт или близким к нулю.
Что делать, если выбило пробки или автомат в квартире
Узнайте большеПоиск с помощью приборов
Простых и универсальных способов здесь нет. ГОСТ Р МЭК 60990—2010 описывает процедуру измерений, которую применяют на производстве. Для нее нужны специальные приборы, например мегаомметр, и знания, которых у обычного владельца квартиры, как правило, нет.
Понять, есть ли утечка тока, можно по УЗО. Это самый верный, надежный и доступный способ в быту. Если устройство защитного отключения сработало, значит, проблема точно есть.
Почему срабатывает УЗО и что с этим делать
Узнайте большеЧто делать при обнаружении утечки электричества
Если в квартире или доме сработало УЗО, значит, утечка превысила его номинальный порог: 10, 30, 100, 300 мА.
Общий порядок действий будет следующим:
- Сначала нужно обесточить участок электрической сети, в котором возникла утечка — отключить соответствующий групповой автомат.

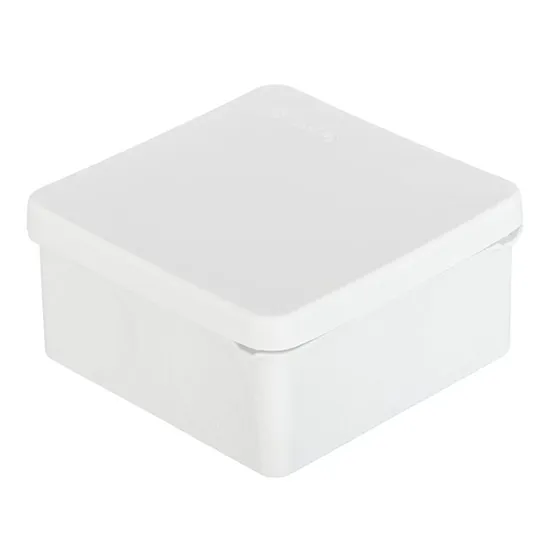

- Следующий шаг ― найти неисправность в проводке или проблемный электроприбор. Сперва проверяют розетки, выключатели и распределительные коробки, особенно в помещениях с повышенной влажностью, таких как ванная комната или кухня. Следует обратить внимание на признаки перегрева, запах гари, следы конденсата.
- Если УЗО сработало в момент, когда использовали конкретный электроприбор, например утюг, причиной срабатывания стал, скорее всего, именно он. Отсоедините его от розетки, затем включите УЗО. Если оно больше не срабатывает, значит, проблема действительно в утюге. Дальше использовать прибор нельзя — это опасно, лучше заменить или отнести в сервис.
- Если явных повреждений нет или неисправность находится в проводке в штробах или под отделкой, для диагностики лучше пригласить квалифицированного электрика. Он найдет место утечки с помощью мегаомметра.
- После устранения повреждений проводки или выявления проблемного прибора останется восстановить электропитание обесточенного участка — включить групповой автомат.
Меры профилактики и защита от тока утечки
Задача профилактики — предотвратить аварийную ситуацию, когда человеку может угрожать удар электричеством.
Основные рекомендации:
- поддерживайте электропроводку в исправном состоянии, регулярно проверяйте розетки, выключатели и стационарные светильники
- не пользуйтесь сломанными электроприборами

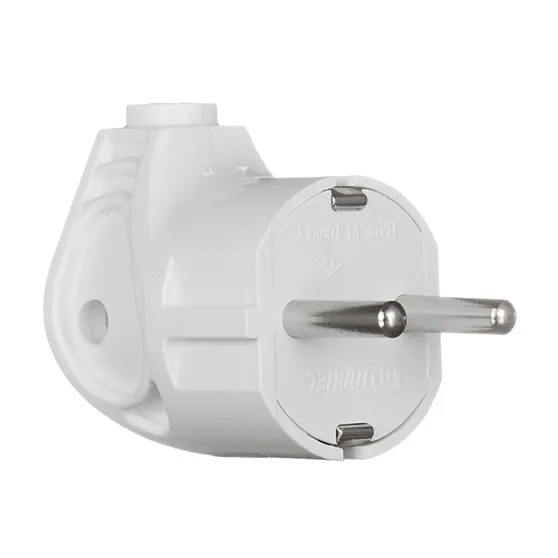

- следите за проводами, шнурами, кабелями и штепсельными вилками, с помощью которых электроприборы подключают к сети — поврежденные незамедлительно меняйте
- соблюдайте технику безопасности при обращении с электроприборами, не беритесь за провода мокрыми руками
Также существует два способа защиты от тока утечки:
- с помощью устройства защитного отключения
- через заземление

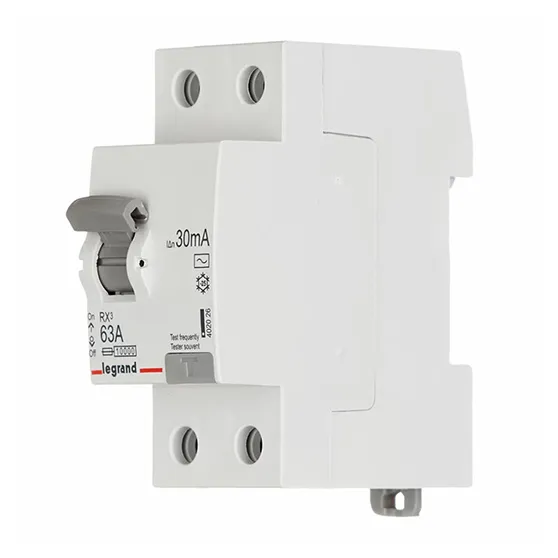

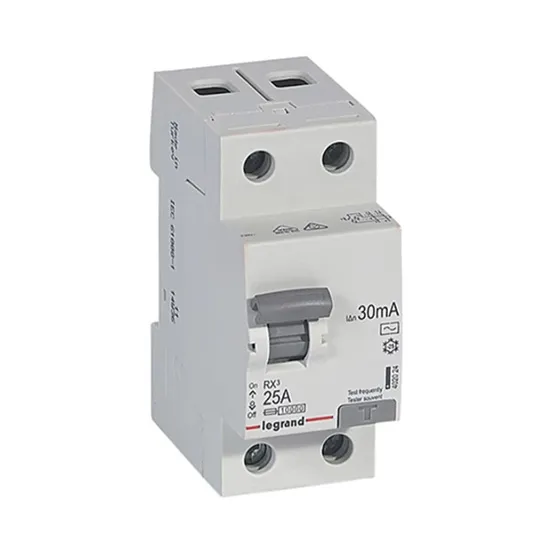

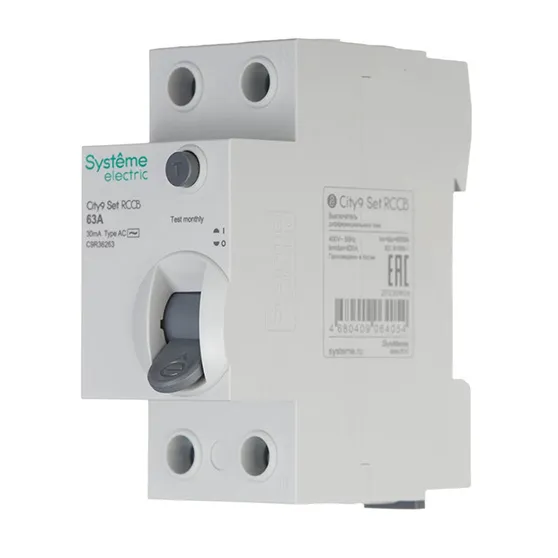

УЗО непрерывно сравнивает токи, протекающие по фазному и нейтральному проводникам сети. В идеале они должны быть строго равны, в реальности различаются на величину утечки. Если она достигает порога срабатывания УЗО или превышает его, значит, в цепи возникла аварийная утечка электричества — устройство размыкает цепь и деактивирует соответствующую линию. Снова включить УЗО можно только вручную, предварительно устранив неисправность, из-за которой оно сработало.

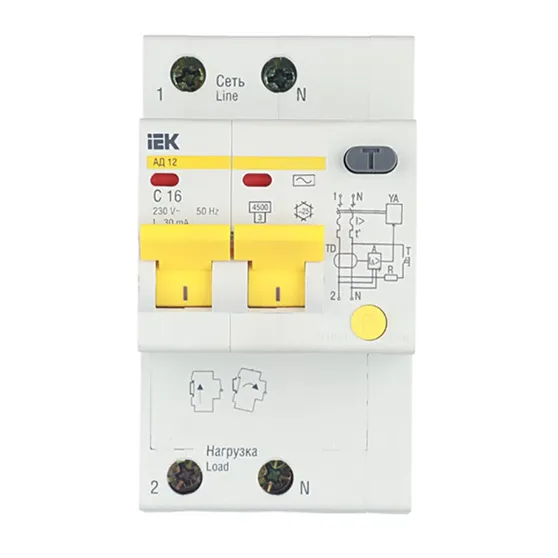

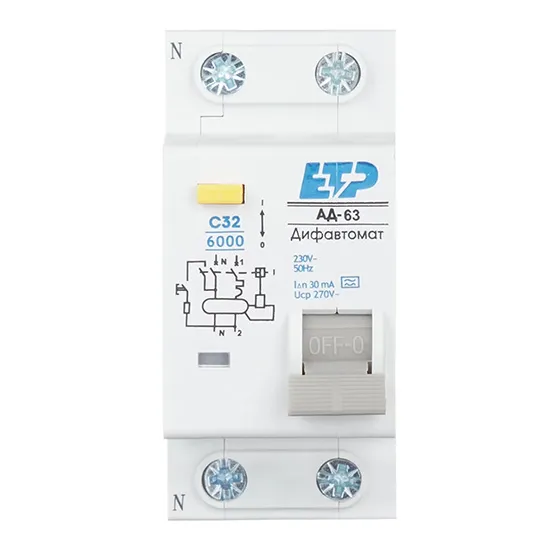

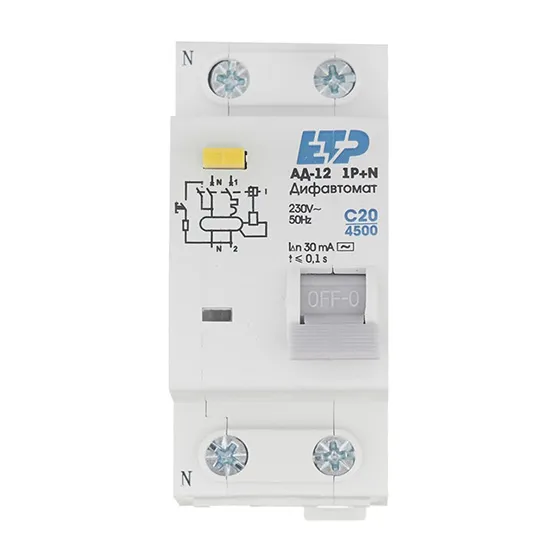

По такому же принципу работает и дифференциальный автомат, который совмещает в себе функции двух приборов: УЗО и обычного автоматического выключателя.
Как правильно подключить УЗО: полное руководство

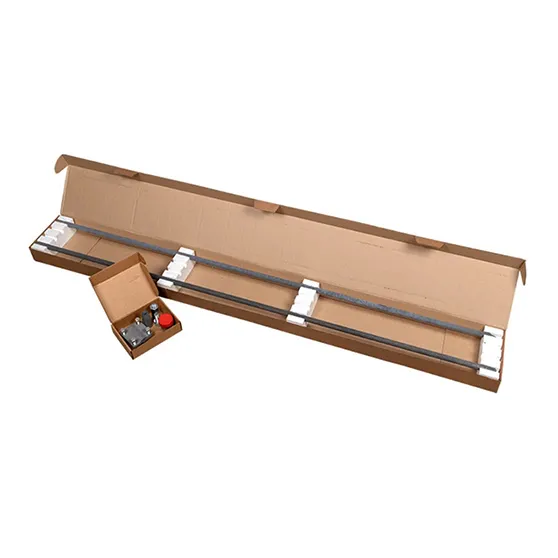

Узнайте большеПринцип заземления в частном доме заключается в том, что металлический корпус электроприбора соединяют отдельным проводником с размещенными в земле электродами. Сопротивление этой цепи очень мало, поэтому при возникновении неисправности практически весь ток утечки уходит по заземлению. Если к сломанному прибору прикоснется человек, количество проходящего через его тело электричества будет чрезвычайно маленьким, поэтому не причинит никакого вреда.
В многоквартирных домах заземление централизованное. В этажном распределительном щитке предусмотрена шина, к которой присоединяют заземляющий (защитный) провод квартирной проводки — обычно его можно отличить по изоляции желто-зеленого цвета.
Заземление в квартире: зачем нужно и как сделать
Узнайте большеЗаземление снижает ток утечки на корпусе приборов до безопасного уровня. Оно также делает УЗО более эффективным: без заземления устройство функционирует, но срабатывает только при прикосновении, что опасно. С заземлением УЗО срабатывает сразу при утечке, до контакта с человеком.
Часто задаваемые вопросы
Какая защита лучше: заземление или УЗО?
У меня в щитке стоят автоматы. Разве они не защищают от тока утечки?
Какие бытовые электроприборы чаще всего становятся источником опасного тока утечки?
Может ли быть ток утечки в автомобиле?
Резюме
Ток утечки — любой непредусмотренный конструкцией прибора электроток. Небольшие утечки из-за крохотной электропроводности изоляционных материалов присутствуют всегда, и это нормально. Опасны аварийные ситуации, при которых через тело человека проходит электричество, способное нанести вред здоровью или даже убить.
В жилых домах и квартирах для защиты от поражения электричеством используют заземление и устройства защитного отключения — УЗО.
