Критерии выбора кабеля для домашней проводки

Чтобы правильно подобрать кабель для разводки электричества в вашем доме, сначала нужно разобраться, из чего он состоит.

Внутреннее устройство

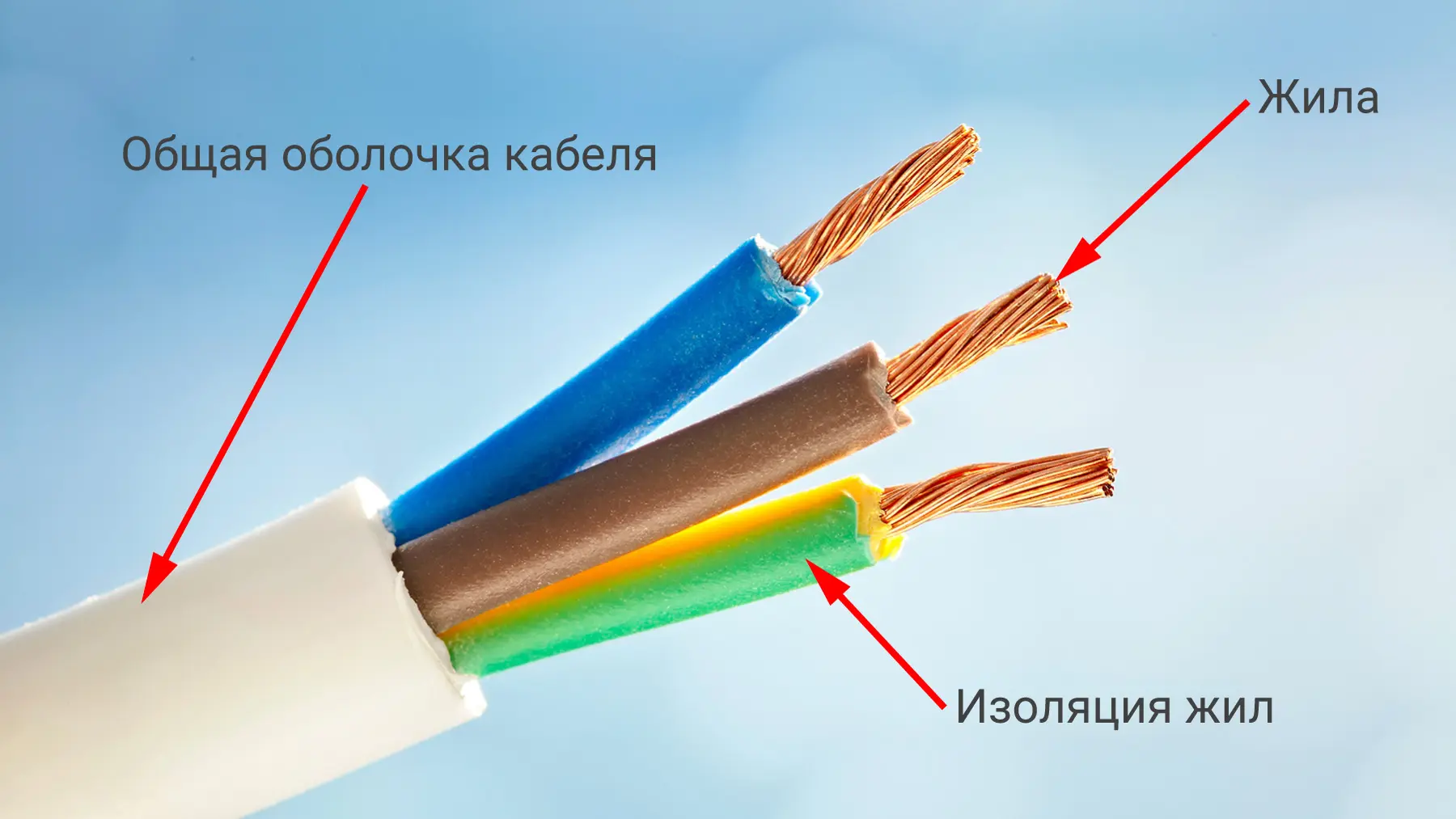

Кабель — изделие с несколькими жилами. Так называют металлическую часть под изоляцией, которая проводит ток.

Все жилы в кабеле находятся под общей оболочкой, которая защищает их от ударов, истирания, помогает держать форму. Если ее снять, вы увидите токопроводящие жилы в изоляции, которая препятствует короткому замыканию.

Количество жил в кабеле напрямую определяется наличием заземления и типом сети по напряжению. Для однофазной сети 220 В без заземления нужен двухжильный кабель (фаза + ноль), с заземлением — трехжильный (фаза + ноль + земля). Для трехфазной сети 380 В без заземления прокладывают четырехжильный кабель (3 фазы + ноль), с заземлением — пятижильный (3 фазы + ноль + земля).

Сечение кабеля

Этот параметр обозначает площадь поперечного среза жилы в квадратных миллиметрах (мм²). От него зависит, какую токовую нагрузку кабель выдержит без перегрева. Чем выше суммарная мощность (кВт) приборов на линии, тем больше должно быть сечение.

При этом не стоит определять качество кабеля по соответствию реального сечения номинальному. Номинальное сечение (1,5 мм², 2,5 мм², 4 мм² и т. д.) — лишь обозначение маркоразмера, а качество жилы оценивают по ее электрическому сопротивлению. Его норму устанавливает ГОСТ 22483-2012. Измерить диаметр жилы штангенциркулем можно в качестве дополнительной проверки. Если он меньше минимального значения для заявленного типоразмера, это может указывать на некачественную продукцию или фальсификат.

Антон Шафиуллин

Занижать сечение нельзя. Это приводит к перегреву изоляции, оплавлению и выходу проводки из строя, может стать источником возгорания. Значение рассчитывают по мощности нагрузки, а не на глаз, и подбирают с небольшим запасом на будущее подключение техники.

Чтобы не считать сечение кабеля вручную под каждый случай, ориентируйтесь на таблицу ниже. В ней указаны стандартизированные значения для самых частых бытовых нагрузок:

Материал жилы

Токопроводящие жилы делают из меди, алюминия и алюминиевых сплавов. Эти металлы отличаются хорошей электропроводностью и механическими свойствами, поэтому подходят для разных условий прокладки:

• Медь. Имеет высокую электропроводность и хорошо переносит многократные изгибы. Из-за этого медные жилы удобны для бытовой проводки, где кабель часто приходится укладывать в ограниченном пространстве и подключать к электроустановочным изделиям.

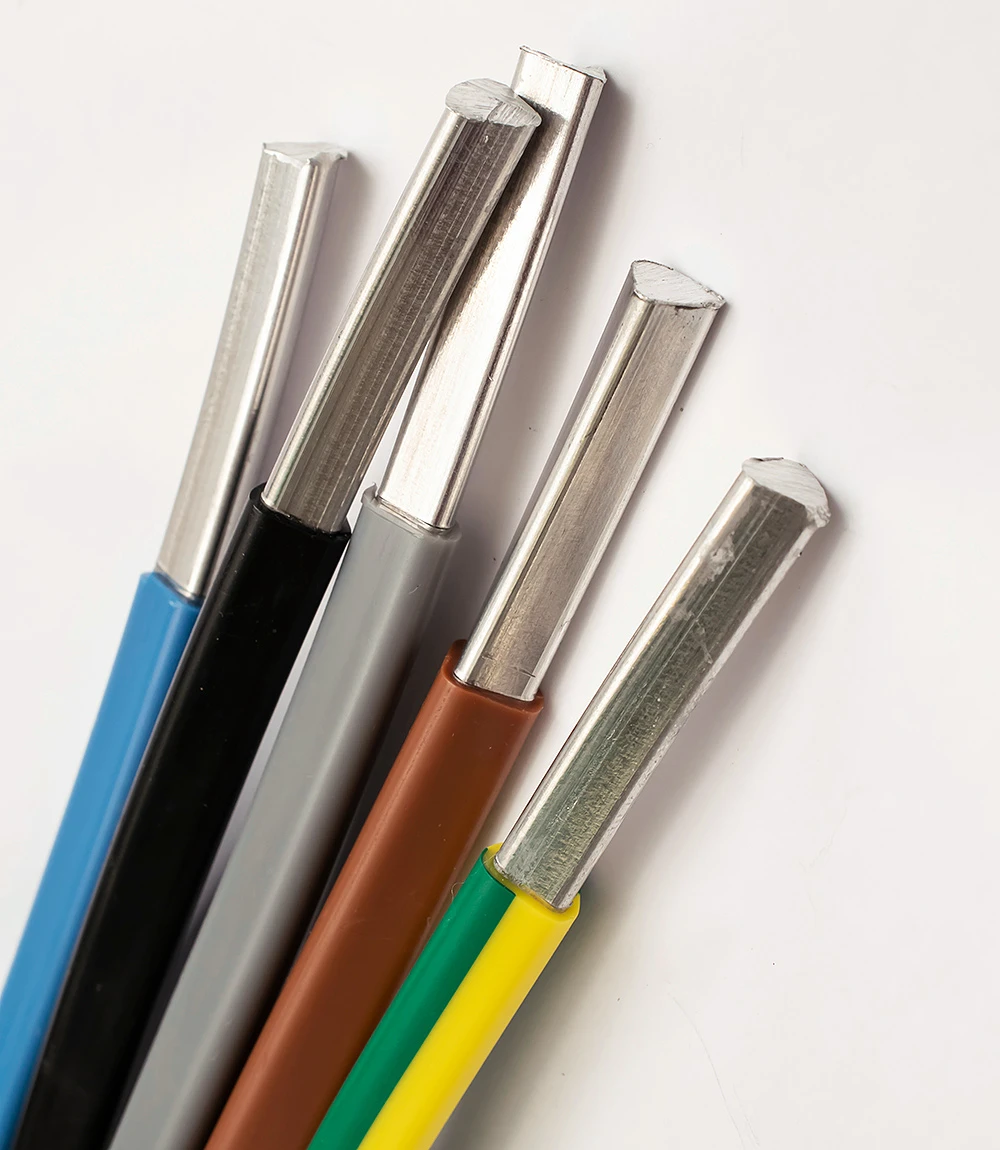

• Алюминий. Дешевле и легче меди, но электропроводность меньше, поэтому для той же нагрузки требуется большее сечение жилы. Чистый алюминий хрупкий и склонный к текучести. Кабели с алюминиевыми жилами запрещено прокладывать в жилых помещениях, однако для подземных линий на длинных участках он выгоднее меди. При правильном расчете нагрузки, выборе кабеля для грунта и подходящих соединениях такой кабель вполне безопасен.
• Алюминиевый сплав. Это вариант с такой же пониженной электропроводностью, зато он сохраняет главное преимущество алюминия — небольшой вес. Жилы из алюминиевых сплавов также лучше переносят изгибы и термоциклы, чем обычный алюминий. СП 256.1325800.2016 допускает их применение во внутренних сетях зданий.

Толщина оболочки кабеля

Общий внешний слой объединяет все жилы и защищает их от механических повреждений, влаги и пыли. Его минимальная толщина, согласно ГОСТ 31996-2012, составляет не менее 1,4 мм для одножильных и от 1,8 мм для многожильных изделий.

Для открытой сети и мест с высокой механической нагрузкой необходима усиленная оболочка или дополнительная броня.

Безопасность

При выборе кабеля для безопасной эксплуатации в квартирах и домах учитывайте его поведение при пожаре, свойства оболочки и условия прокладки. Основные характеристики указывают в маркировке и технических документах:

• Низкое дымовыделение (индекс LS — Low Smoke). Указывает на пониженное количество выделяемого дыма при горении. Кабель с индексом «LS» обязателен для внутренней прокладки в зданиях и помещениях, включая жилые дома (кроме одноквартирных, в том числе блокированных).
• Пониженная токсичность (LTx). Обозначает сниженное выделение токсичных продуктов горения. Такие кабели применяют там, где требования к безопасности особенно высокие.
• Отсутствие коррозионно-активных веществ (HF). При горении кабель с таким индексом не выделяет галогенов и других веществ, которые образуют агрессивные соединения и повреждают оборудование.
• Нераспространение горения (нг). Означает, что при испытаниях кабель не поддерживает и не распространяет горение при прокладке в пучках. Такие изделия предпочтительны для групповой прокладки.
• Сохранение работоспособности при пожаре (FR). Индекс указывает на огнестойкость кабеля. Он продолжает работать в течение заданного времени при воздействии огня. Огнестойкие кабели применяют в пожарной сигнализации, аварийном освещении и других системах для чрезвычайных ситуаций.

Учитывайте и устойчивость к условиям эксплуатации. Для улицы выбирайте оболочку, которая будет стойкой к ультрафиолету, влаге и морозам. Для холодных регионов учитывайте нижнюю температуру эксплуатации кабеля. Если его придется часто гнуть, выбирайте гибкую и прочную резиновую оболочку, которая сохраняет эластичность при низких температурах. Все свойства кабеля ищите на упаковке или в технических характеристиках на сайте.

Гибкость

Токопроводящие жилы могут быть:

• однопроволочными — монолитными, жесткими, состоящими из одной цельной толстой проволоки — для стационарной проводки в стенах
• многопроволочными — гибкими, состоящими из множества тонких проволочек, скрученных вместе — для подключения подвижных приборов, удлинителей и в местах с частыми изгибами

Степень гибкости определяется количеством и толщиной проволок в жиле: чем их больше и чем они тоньше, тем легче кабель сгибается без повреждения диэлектрического слоя. Для скрытой стационарной сети это не критично, а вот для подключения техники, которую периодически передвигают, стоит выбрать кабель с гибкими жилами, состоящими из множества проволок

Популярные виды проводов для электропроводки в квартире и доме

На рынке электротехники продают десятки разновидностей кабелей. Но для внутренней разводки опытные электрики берут всего несколько проверенных вариантов. Разберем самые популярные марки и их особенности.

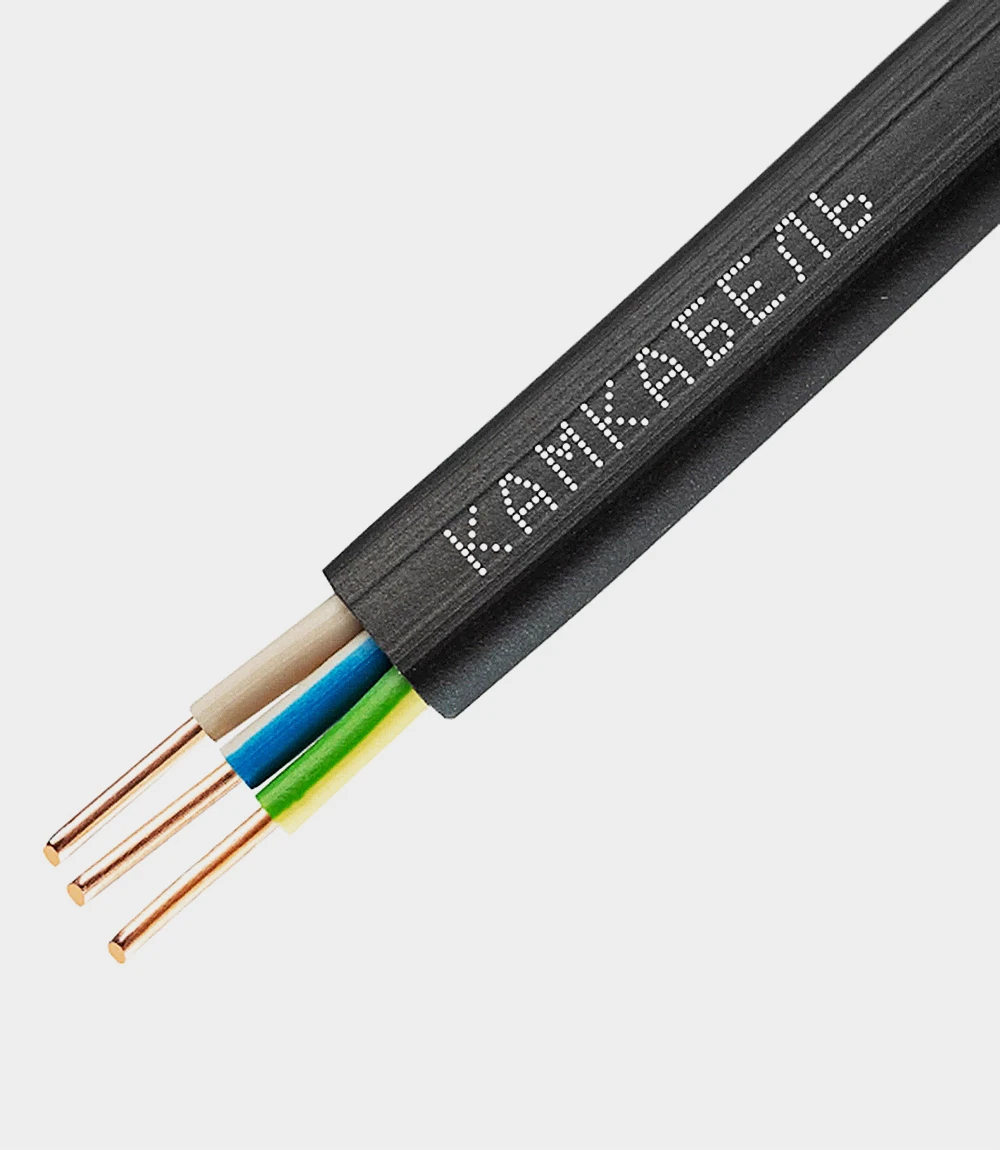

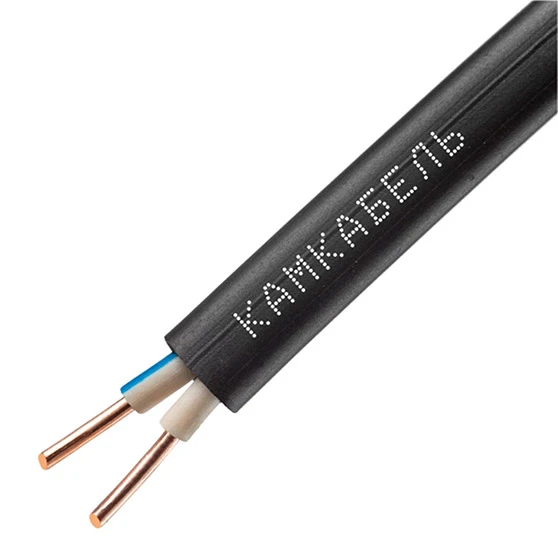

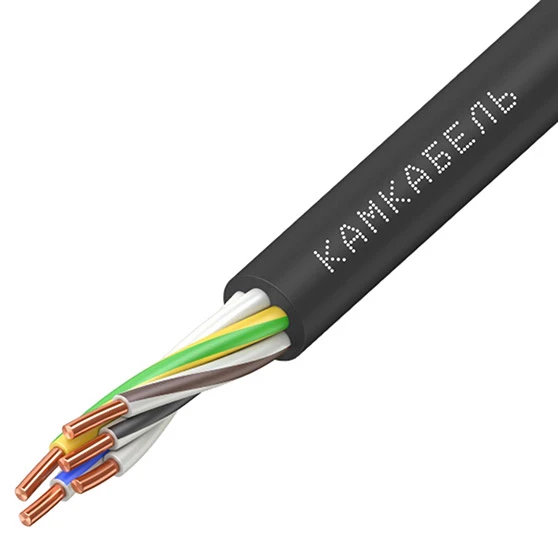

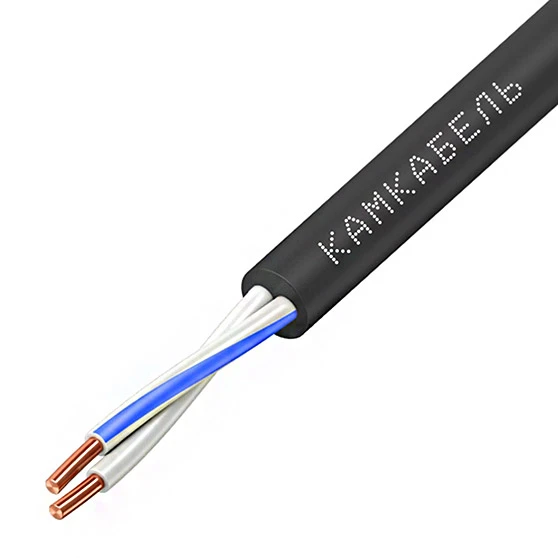

ВВГ

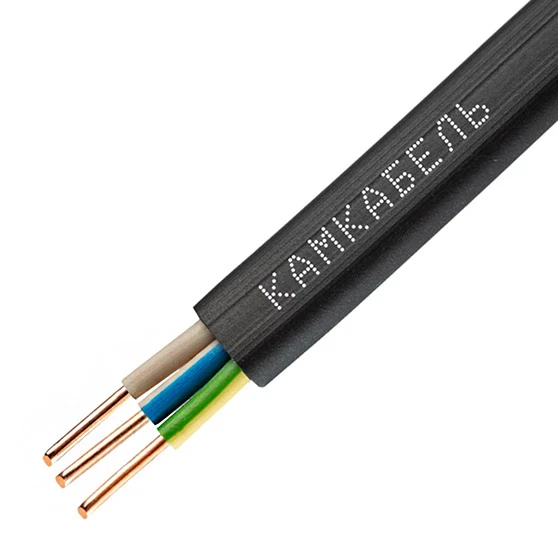

Марка ВВГ остается базовым решением для внутренней проводки. Расшифровка простая: обе буквы «В» означают ПВХ-изоляцию жил и оболочку, а «Г» указывает на отсутствие брони и защитных элементов конструкции. Таким силовым кабелем выполняют большую часть проводки в квартире или доме: подключают розеточные группы, светильники и люстры, крупную бытовую технику (электроплиту, стиральную машину, бойлер и духовой шкаф), сплит-системы и электрические обогреватели.

Кабель ВВГ и его версии изготавливают сечением от 1,5 до 240 мм² (подбирают под суммарную мощность приборов на линии). Рабочее напряжение достигает 660 или 1000 В, а диапазон температур эксплуатации — от -50 до +50 °C. Электрик может монтировать ВВГ как внутри стен, так и по ним.

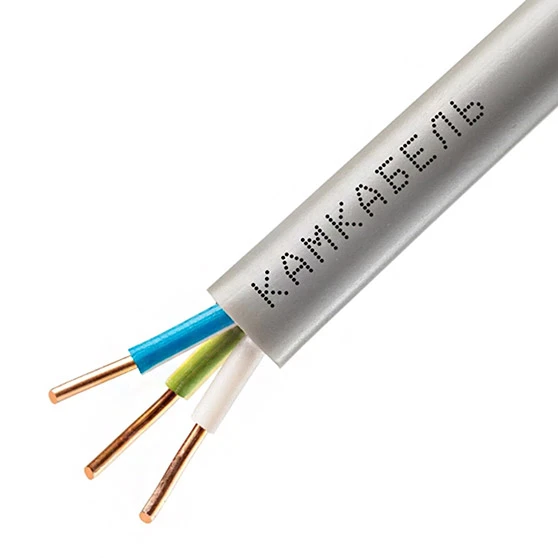

NYM

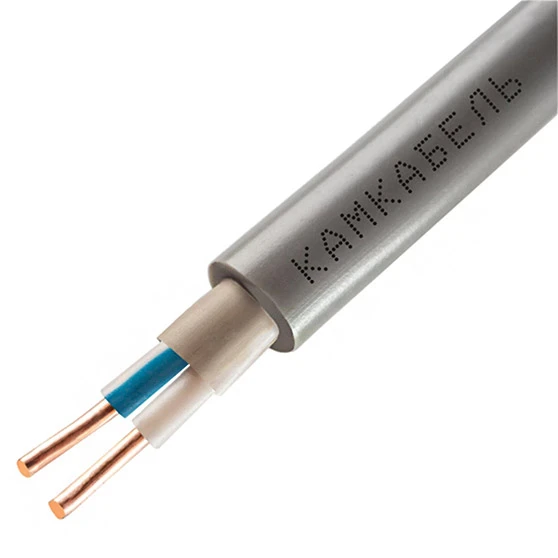

Аналогом ВВГнг в России называют NYM, или NUM (НУМ). Его токопроводящие жилы выполнены из меди. Каждую жилу покрывает индивидуальная ПВХ-изоляция, а пространство под общей оболочкой заполняет дополнительный материал. Он придает силовому кабелю круглую форму и облегчает монтаж.

Сечение жил у NYM варьируется от 1,5 до 16 мм², рабочее напряжение — до 660 В. Такой кабель выдерживает температуру от -40 до +70 °C, а при кратковременном замыкании — до +160 °C. Он подходит для сухих и влажных помещений: кухонь, санузлов, подвалов.

Электрик может взять NYM и для открытой, и для скрытой прокладки проводки. Однако материал не защищен от ультрафиолета, поэтому снаружи под солнцем его не применяют. Срок службы качественного NYM-кабеля в жилом доме — от 40 лет.

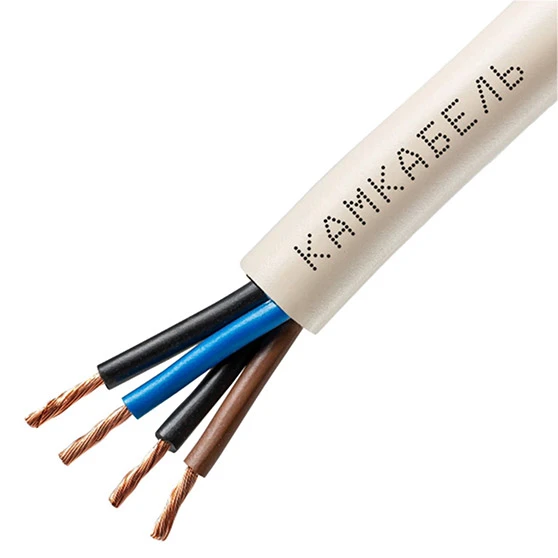

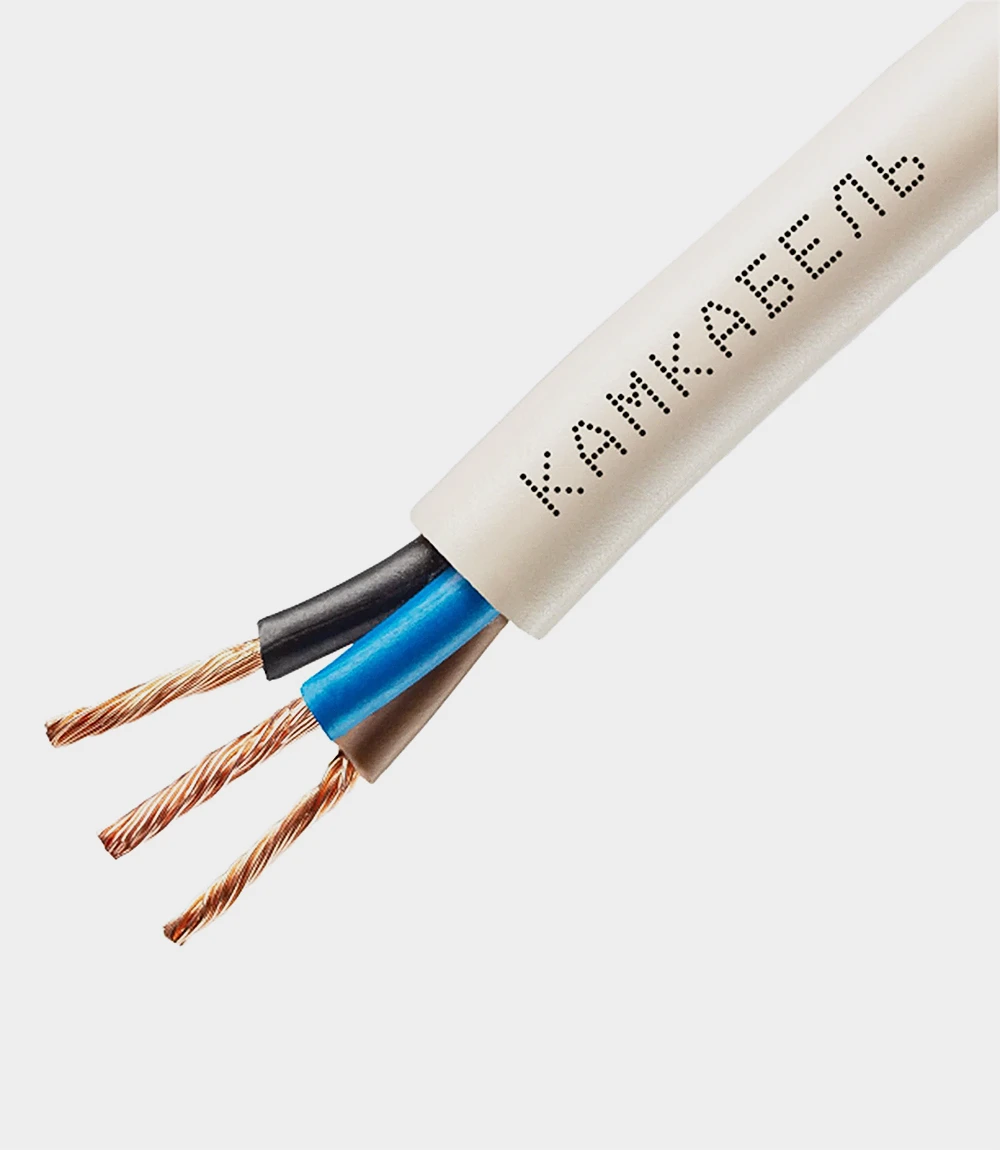

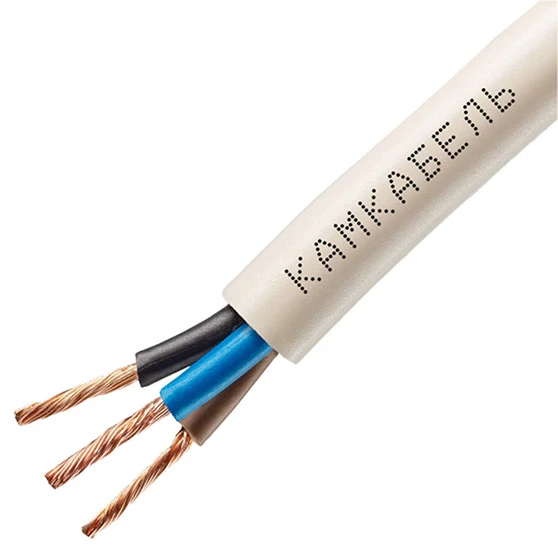

ПВС

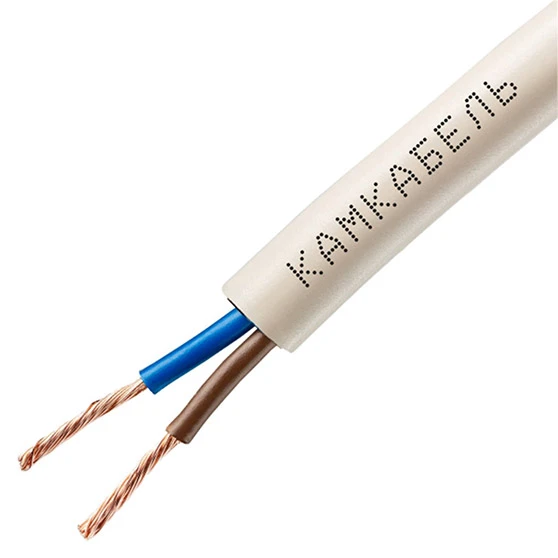

Расшифровка — провод виниловый соединительный. Внутри у ПВС несколько медных многопроволочных жил, которые покрыты отдельной ПВХ-изоляцией и свиты вместе под общей оболочкой. Такая конструкция дает высокую гибкость: изделие легко намотать на катушку, оно выдерживает частые изгибы без повреждения.

ШВВП — облегченный аналог ПВС для маломощных бытовых приборов, например зарядок, домофонов, светодиодных лент, бра.

Для скрытого монтажа ПВС не подходит: его оболочка слишком тонкая и не защищает жилу от внешних воздействий и перегрева. Провод годится только для подвижных открытых подключений. Рабочее напряжение ограничено 380 В переменного тока, сечение жил — от 0,75 до 10 мм².

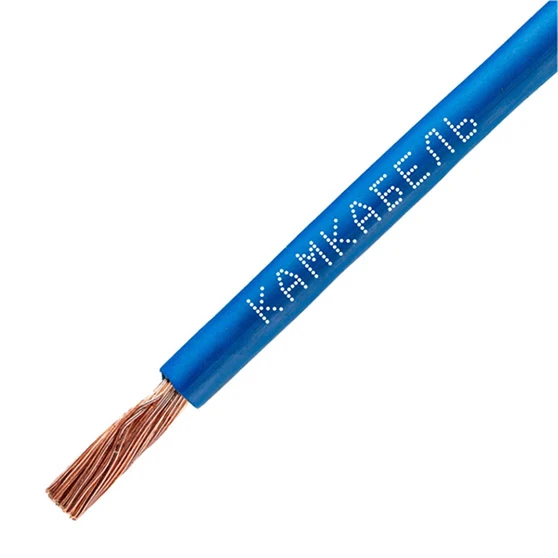

ПуВ и ПуГВ

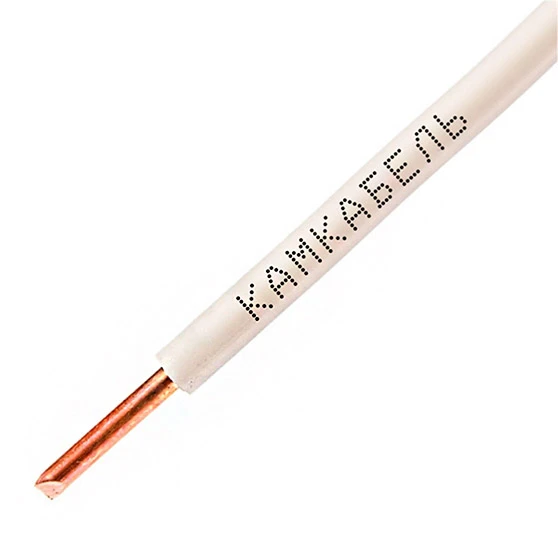

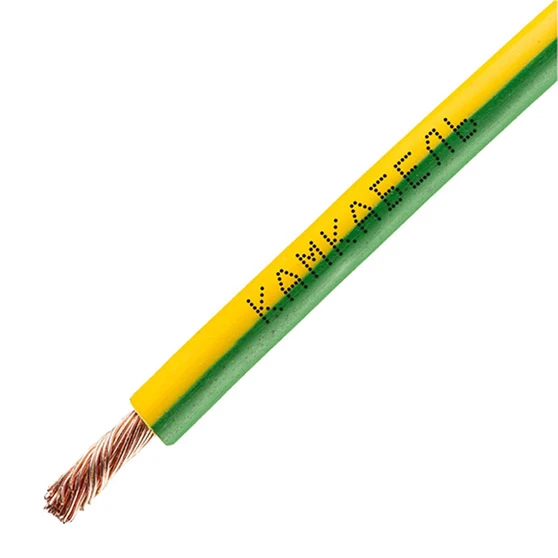

Одножильные установочные провода из меди с изоляцией на напряжение до 450–750 В маркируют как ПуВ и ПуГВ. Из них не делают основную сеть — они нужны внутри щитов, в коробах и трубах для разводки, соединений и заземляющих проводников.

Разница между ними — только в жиле: у ПуВ она однопроволочная и жестче держит форму, у ПуГВ — гибкая многопроволочная, поэтому ее удобнее заводить в тесные щиты и участки.

В частных домах также используют такие виды кабельно-проводниковой продукции, как ВБШв, СИП и РКГМ.

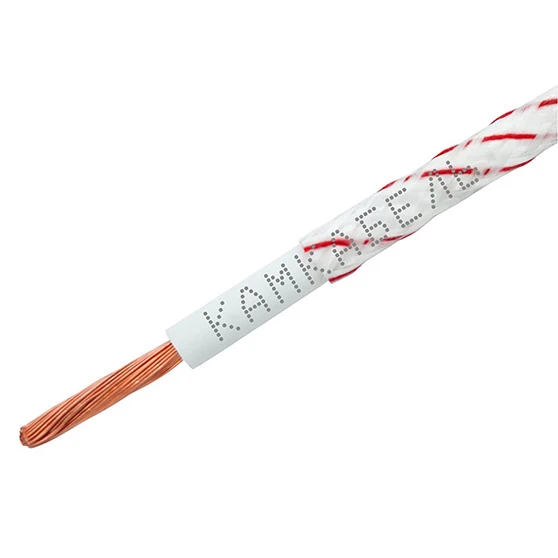

РКГМ

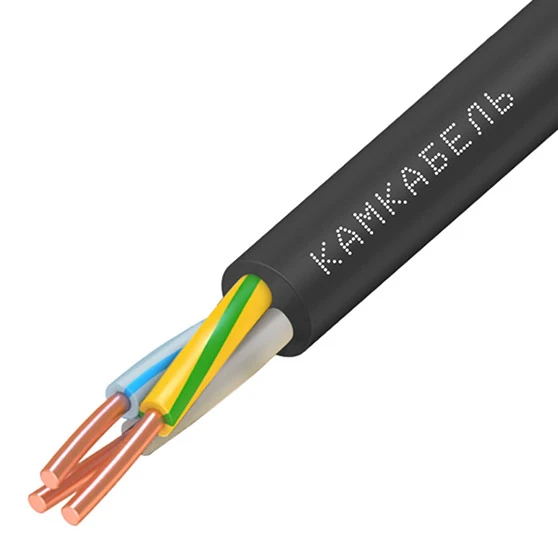

Расшифровка — резина, кремнийорганическая изоляция, гибкий, медная жила. Это термостойкий провод, который выдерживает рабочую температуру от -60 до +180 °C — гораздо больше, чем бытовой ВВГ или NYM. Кремнийорганическая резина сохраняет изоляционные свойства при сильном нагреве и остается гибкой, поэтому провод подходит для участков, где кабель работает рядом с нагревательным оборудованием.

В домашней проводке это изделие почти не встречается. Оно более востребовано в местах с повышенными температурами: подключение электропечей, бытовой сауны, нагревательного оборудования в котельной, где обычный кабель попросту расплавится. К тому же такая резина не горит и не выделяет дым при нагреве.

Жила у РКГМ — медная. Рабочее напряжение — 180, 220, 380 или 660 В, сечение — от 0,75 до 120 мм². Провод небронированный и гнущийся, минимальный радиус изгиба — всего два наружных диаметра.

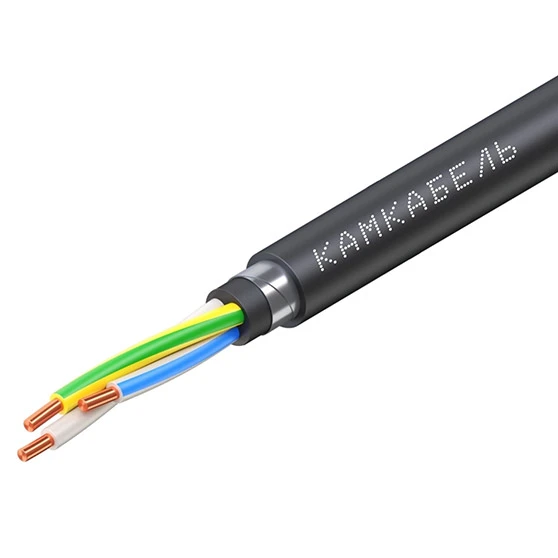

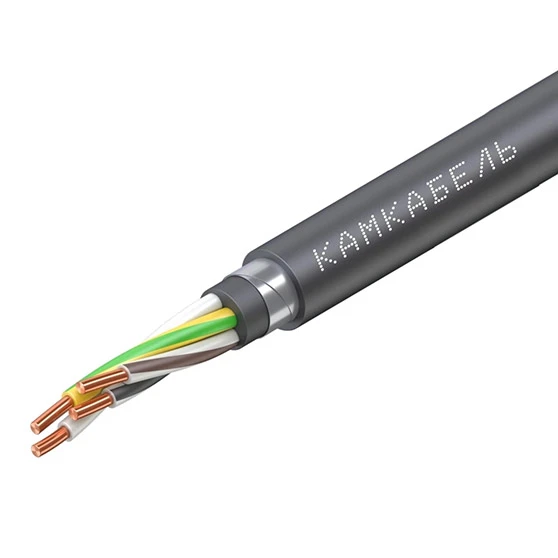

ВБШв (старое название — ВБбШв)

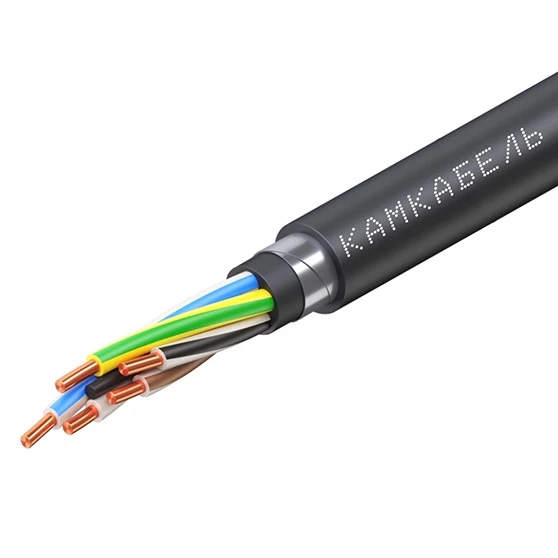

Внутри кабеля находятся токоведущие жилы из меди или алюминия (тогда к маркировке добавляется буква А в начале) с индивидуальной изоляцией. Поверх них размещают дополнительные защитные элементы и стальную броню, которую закрывает внешняя ПВХ-оболочка. Это защищает жилы от механических повреждений: ударов, давления грунта, грызунов.

ВБШв применяют для ввода электричества в частный дом и разводки проводки по участку под землей.

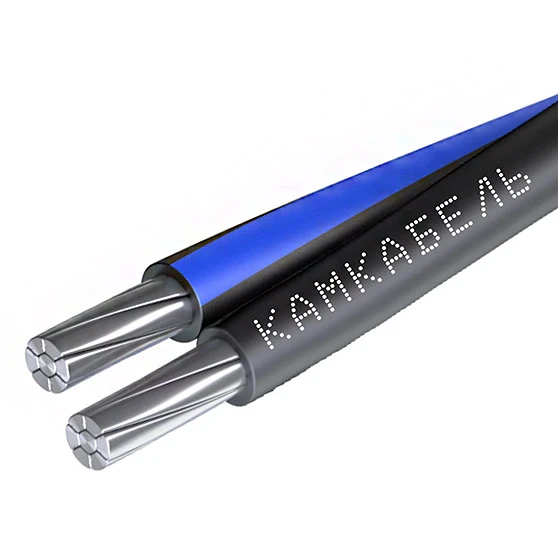

СИП

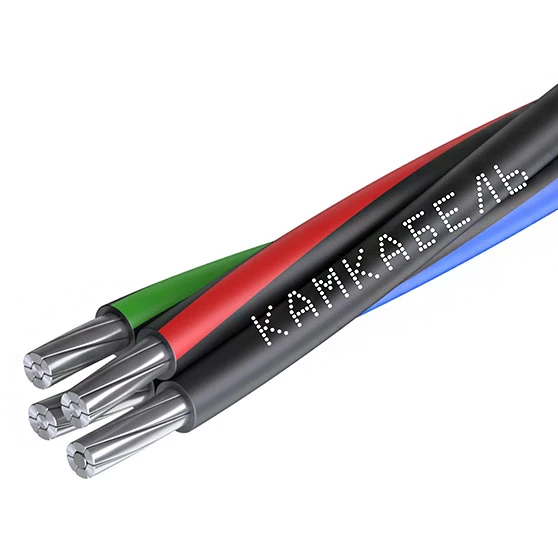

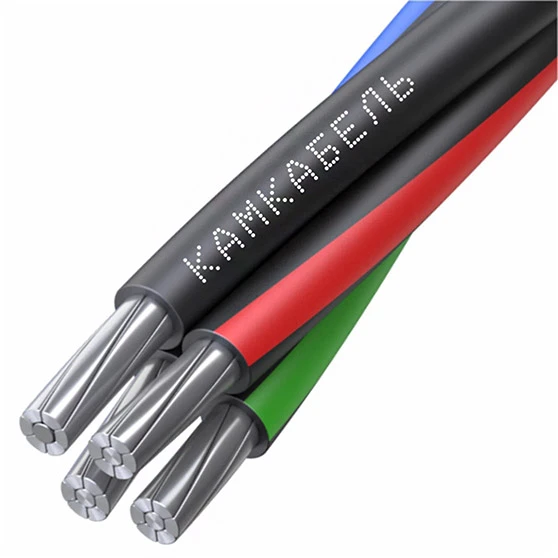

Аббревиатура расшифровывается как «самонесущий изолированный провод». СИП состоит из изолированных алюминиевых жил, которые скручены в общий пучок.

Кабель предназначен для ввода электричества в частный дом либо для разводки между постройками на участке, как и ВБШв, но его прокладывают по воздуху. Небольшой вес и самонесущая конструкция позволяют подвешивать его между опорой и зданием без отдельного несущего троса. Надежная внешняя изоляция защищает жилы от влаги и воздействия окружающей среды.

Кабель какого сечения использовать для проводки в квартире и доме

Рассмотрим подробнее, как правильно выбрать сечение кабеля для разных участков электропроводки.

Для розеточных линий и освещения

Для стандартной розеточной группы достаточно медного кабеля сечением 2,5 мм². Если на одну линию приходится слишком много приборов, разделите розетки на несколько групп. Это снизит нагрузку на каждую ветку и упростит поиск неисправности при срабатывании автомата.

Для такой линии устанавливают автоматический выключатель на 16 А. Точный номинал выбирайте с учетом допустимого тока кабеля и расчетной нагрузки.

Для освещения достаточно медного кабеля сечением 1,5 мм². На него устанавливают автоматический выключатель на 10 А. Линию освещения всегда разводят отдельно от розеточной группы: так короткое замыкание в розетке не оставит вас без света.

Для электрообогревателей и кондиционеров

Сплит-система и электрический обогреватель создают пусковые токи выше номинальных, поэтому запас сечения здесь особенно важен. Для них лучше использовать кабель сечением 2,5–4 мм², а также отдельный автомат и устройство защитного отключения (УЗО).

Кондиционер всегда выносят на самостоятельную линию. Это защищает остальную проводку от скачков тока при запуске компрессора.

Для мощных линий

Для крупной бытовой техники увеличивайте сечение в соответствии с расчетной нагрузкой. Например, для линий на 3,5–5 кВт понадобится 2,5–4 мм², а при нагрузке 5–7 кВт — 4–6 мм². Точное значение определяйте по расчетному току и условиям прокладки.

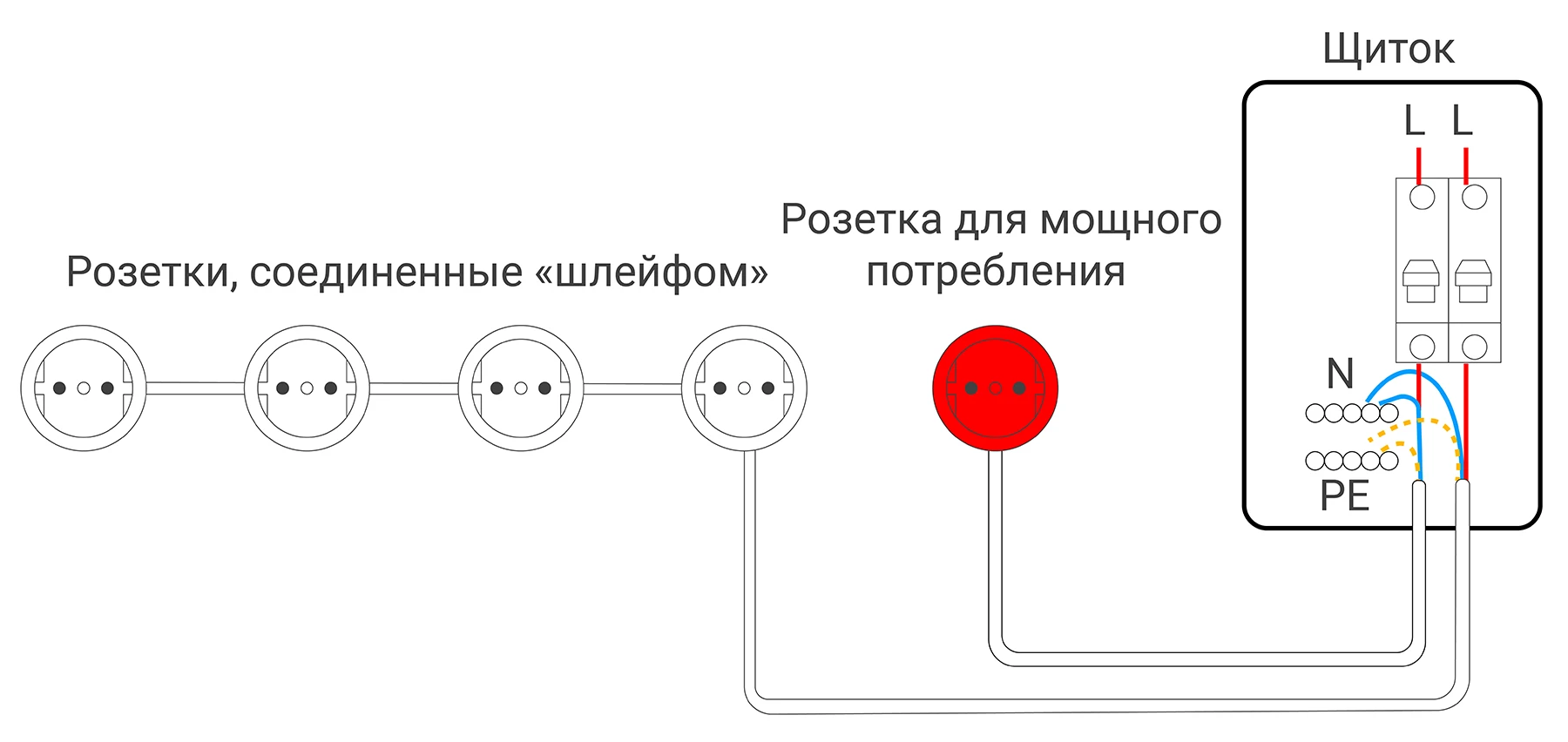

Общую линию для нескольких мощных потребителей не делают. Каждый прибор получает свой кабель от щита и отдельный автомат. Для помещений с повышенной влажностью и отдельных потребителей также предусматривайте УЗО или дифавтомат.

Для прокладки по участку и под землей

Для наружных линий выбирайте кабель с оболочкой, которая подходит для условий прокладки. При подземной используйте бронированное изделие, которое производитель допускает для использования в грунте. Траншею для него опускайте на глубину не менее 0,7 м, а саму линию укладывайте на песчаную подушку и накрывайте сигнальной лентой. Это предупреждает ее повреждение при последующих земляных работах.

Для воздушной линии выбирайте облегченный кабель с алюминиевыми жилами и защитой от УФ-лучей.

Для длинных трасс дополнительно учитывайте падение напряжения, поскольку оно увеличивается с ростом длины линии.

Какие кабели нельзя использовать в домашней проводке

Не любой кабель из строительного магазина допустим для монтажа внутри жилых помещений. Некоторые из них создавались для других задач: промышленных объектов, временных подключений или наружных сетей.

Виды проводов, перечисленные ниже, нежелательны для дома или квартиры. Они могут создать риск возгорания или поражения током:

• ПУНП. С 2007 года производство и применение ПУНП в стационарной проводке зданий официально запрещены, хотя провода этой марки до сих пор можно встретить в продаже. ПУНП выпускают по устаревшим техническим условиям (ТУ 16.К13-020-93), которые не соответствуют современным требованиям безопасности и действующим ГОСТ на кабельную продукцию.
• ПВС и ШВВП для стационарной прокладки. Эти марки предназначены только для подключения переносной техники.
• Продукция без сертификата соответствия ГОСТ. У изделий, изготовленных без проверки независимой лабораторией, сопротивление жилы может быть не соответствующим нормативам, а изоляция и оболочка — некачественной. Применять такую продукцию небезопасно, даже если цена ниже сертифицированных аналогов.
• Кабель с истекшим сроком годности или следами неправильного хранения: белый налет, матовые пятна. Его изоляция и оболочка теряют эластичность от перепадов температуры и ультрафиолета. Треснувшая оболочка не защищает изоляцию и токопроводящие жилы от влаги. Такой кабель непригоден, даже если внешне он выглядит целым.

Как отличить качественный кабель от подделки

Спрос на популярные марки кабелей регулярно провоцирует появление подделок. Внешне такое изделие зачастую почти не отличить от оригинала, поэтому при покупке проверяйте сразу несколько параметров.

Упаковка

Производитель наматывает кабель на маркированный барабан или в бухту с этикеткой. На ней, в соответствии с ГОСТ 18690-2012, указаны: марка кабеля, число и сечение жил, номинальное напряжение, ТУ и/или ГОСТ, наименование и/или товарный знак предприятия-изготовителя, год выпуска изделия, страна-изготовитель.

На фальсификате этикетка бывает напечатана нечетко, с ошибками в написании марки или без указания каких-либо обязательных данных, например завода-изготовителя

Проверка сертификатов

Качественный кабель соответствует стандарту, например ГОСТ 31996-2012 и ГОСТ 31565-2012. Это подтверждают наличием сертификата соответствия, номер которого можно проверить в реестре Росаккредитации. Если в базе он не найден или относится к другой продукции, кабель считают несертифицированным независимо от того, что написано на упаковке.

Денис Корюкин

Перед покупкой стоит также сверить и завод-изготовитель, указанный в документации, с тем, что написано на упаковке кабеля. Если данные не совпадают, продавец либо выставляет чужой сертификат за свой, либо перемаркировывает продукцию другого производителя. Ее покупать не стоит.

Внешний вид

На оболочку качественного изделия маркировка нанесена ровно и не удаляется при протирании пальцем или тканью. У подделки надпись может быть смазана, нанесена через большие интервалы или содержать опечатки.

Оболочка сертифицированного кабеля равномерна по толщине по всей длине, без вздутий, трещин и пережимов. Сама жила имеет однородный цвет без темных пятен окисления.

Толщина жильной изоляции

Слишком тонкая изоляция жил может указывать на фальсификат и быть опасной. Отклонение от номинала стандарт разрешает не более чем на 0,1 мм плюс 10 % от заявленной толщины.

Частые ошибки при выборе кабеля для проводки

Даже опытные мастера иногда экономят или неверно рассчитывают нагрузку. Разберем самые распространенные промахи, которые приводят к перегреву или даже возгоранию:

• Прокладка линии без учета нагрузки. Для нее выбирают кабель только по сечению или цене, не проверяя, какой ток будут потреблять подключенные приборы. В таком случае при превышении допустимой нагрузки жила перегревается, а изоляция быстрее разрушается.
• Занижение требуемого сечения жилы ради экономии. Покупатель берет кабель 1,5 мм² под розеточную группу, чтобы сэкономить на материале, хотя нагрузка предполагает 2,5 мм². Тонкая жила греется сильнее допустимого и со временем разрушает оболочку.
• Отсутствие запаса по мощности. Кабель рассчитывают под текущий набор техники, без учета будущих покупок. Через несколько лет владельцу приходится штробить стены заново вместо того, чтобы один раз заложить провода с запасом.
• Игнорирование заземления. Если от него отказаться и проложить двужильный кабель с фазой и нулем, любая пробитая ПВХ-изоляция превращает металлический корпус прибора в источник поражения током.
• Частичная замена кабеля в квартире отрезками разных материалов. При этом часто соединяют медные и алюминиевые жилы скруткой, которая со временем окисляется и ослабевает из-за разного линейного расширения металлов. Контакт перегревается и может стать причиной пожара. Избежать этого помогут клеммы, которые подходят для обоих металлов.
• Покупка кабеля без сертификата. Экономия на проверенной марке оборачивается повышенным сопротивлением, хрупкой пластиковой изоляцией и риском короткого замыкания уже в первые месяцы эксплуатации электропроводки.

Денис Корюкин

Повышенное сопротивление жилы не видно невооруженным глазом. Кабель выглядит стандартно, но при нагрузке греется сильнее, чем должен. Рекомендуем всегда сохранять чек и упаковку с маркировкой после покупки. Если возникнут вопросы к качеству, эти данные понадобятся для обращения к продавцу или в сертифицирующий орган.

Какие еще потребуются комплектующие

Рассмотрим, что еще понадобится для организации проводки в квартире или доме.

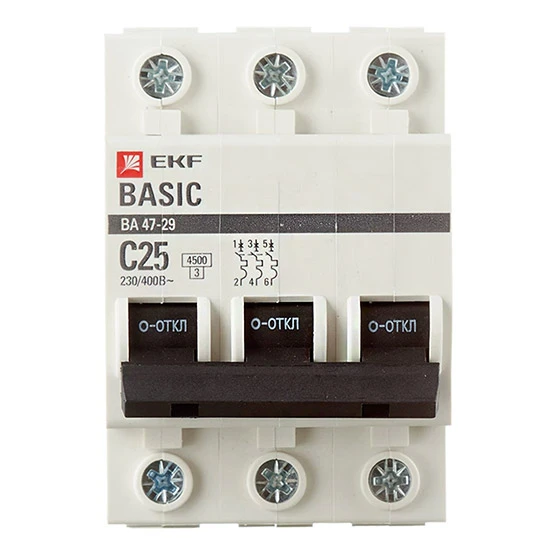

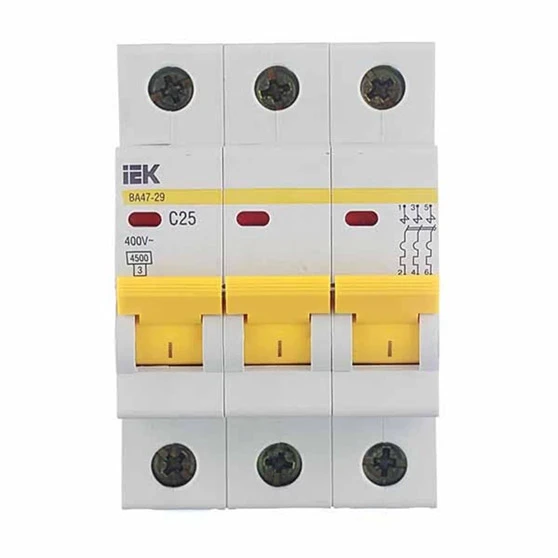

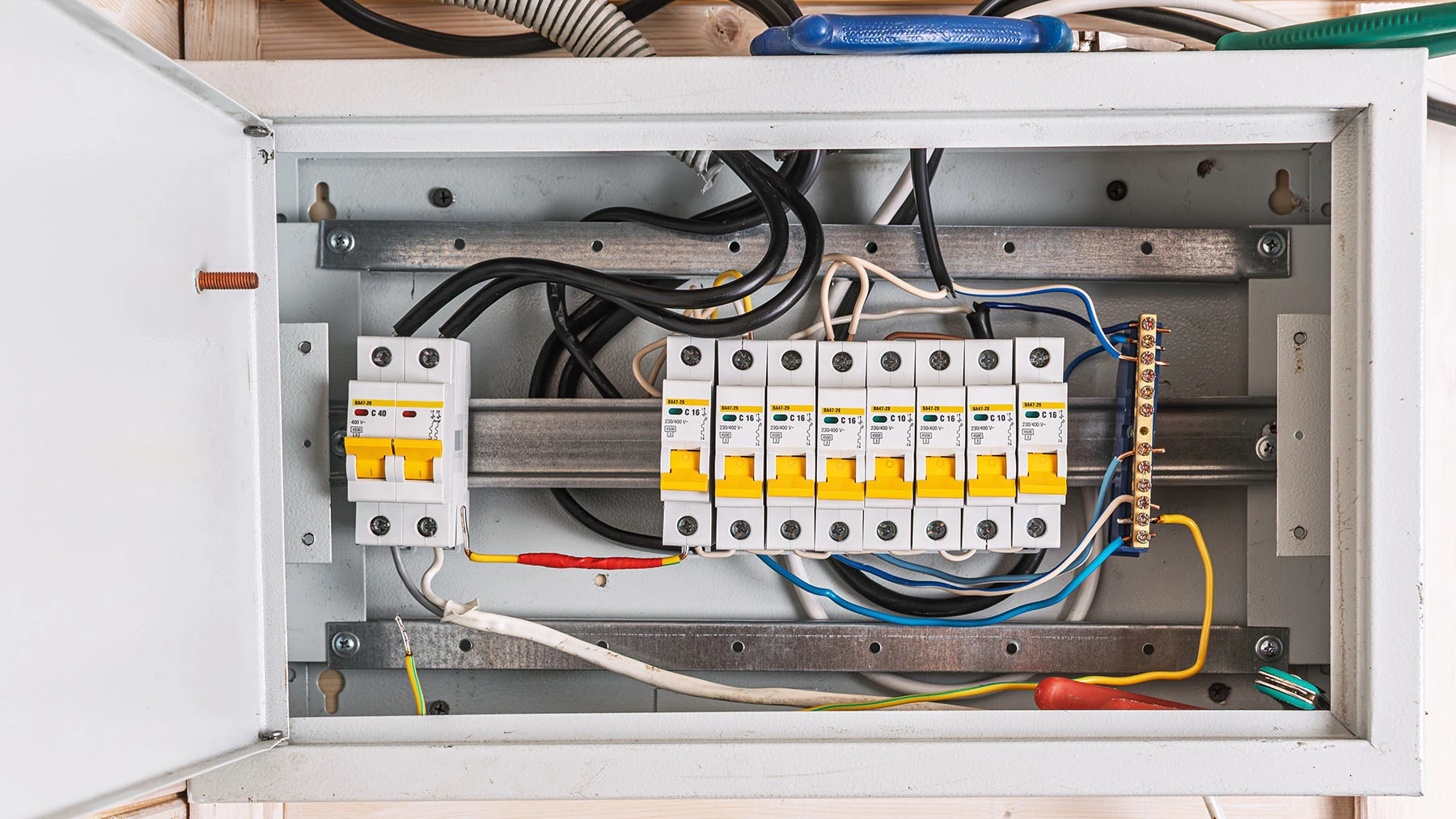

Автоматические выключатели и УЗО

Каждую линию — розеточную группу, освещение или мощную технику — подключайте через отдельный автоматический выключатель в щитке. Его номинал выбирайте по силе тока в амперах, которую определяют по мощности подключенных приборов. Ее считают по формуле:

I = P / U, где:

• I — ток в амперах (А)
• P — мощность, Вт
• U — напряжение сети, В

Например, при нагрузке 3 кВт и напряжении 220 В ток составит около 13,6 А. Для такой линии выбирают автомат ближайшего стандартного номинала, который подходит кабелю, например 16 А.

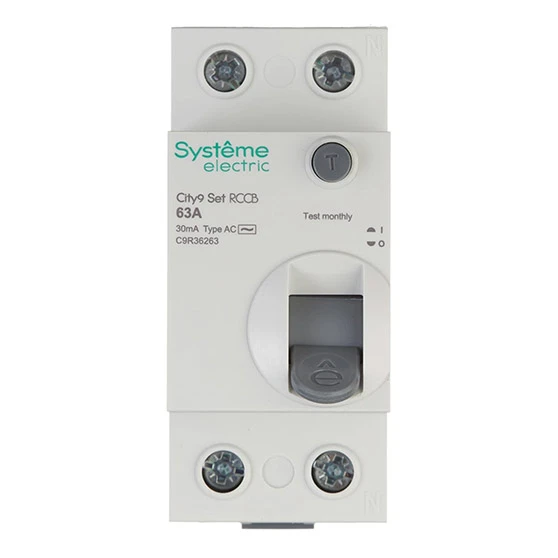

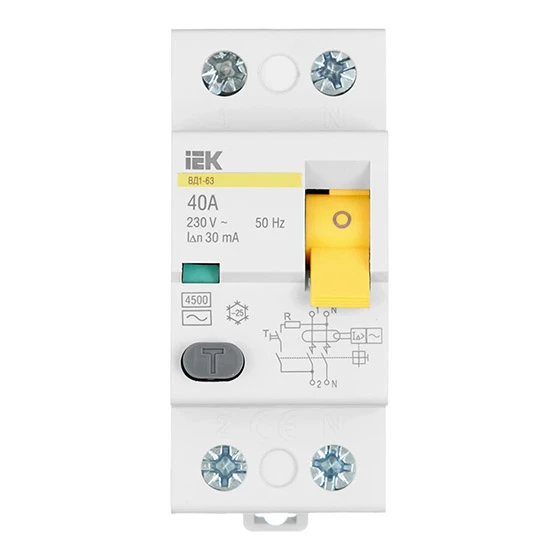

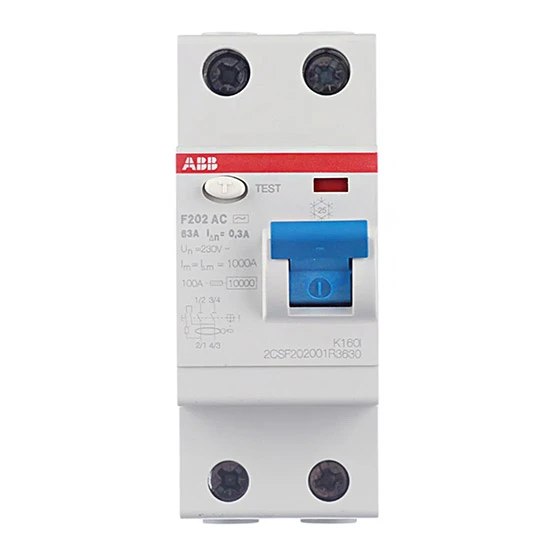

Также устанавливайте устройства защитного отключения (УЗО). Они отключают линию при утечке тока и защищают человека от поражения электричеством. Особенно важно наличие УЗО в линиях, которые питают оборудование в ванной, кухне и других помещениях с повышенной влажностью.

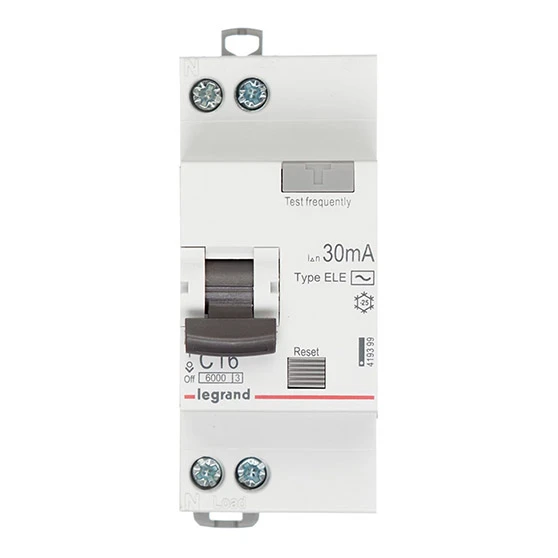

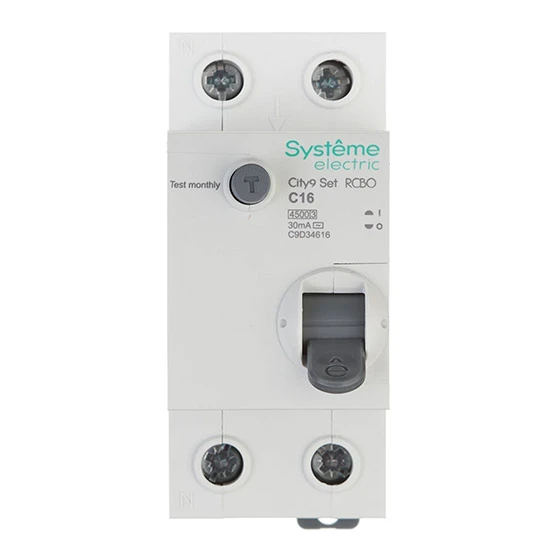

Сразу обе эти функции выполняет АВДТ — дифференциальный автомат. Он защищает как от перегрузки и короткого замыкания, так и от утечки тока.

Соединительные элементы

Жилы кабеля соединяют через клеммы, а не через скрутку, а также пайкой. Так контакт получается надежнее и безопаснее в эксплуатации. Для меди и алюминия при вынужденном соединении используют специальные переходные зажимы. Они исключают прямой контакт разных металлов.

Клеммы и зажимы стоит подбирать под то же сечение и материал жил, которые указаны на самом кабеле. Несовпадение параметров — причина слабого контакта и последующего перегрева в месте соединения, даже если сама продукция качественная.

Защита для кабелей

Для скрытой штробной укладки кабель убирают в гофрированную трубу. Она защищает оболочку от механических повреждений при штукатурных работах. Открытую электросеть монтируют в кабель-канал подходящего размера или специально собранный короб, что упрощает доступ к ней при ремонте.

На улице кабели укладывайте в ПНД, канализационные ПВХ и стальные электромонтажные трубы. Выбор зависит от способа установки: в грунт кладут изделия для подземной прокладки, по фасаду — устойчивые к УФ и погодным воздействиям.

Для деревянных и других горючих оснований требования строже. Здесь кабель от основания отделяют металлическими трубами или коробами. Пластиковую гофру и металлорукав в качестве такой защиты применять нельзя.

Розетки, выключатели и распределительные коробки

Также вам понадобятся:

• Распределительные коробки. Ставят в каждом месте, где кабели соединяют между собой. Их размер зависит от числа и сечения жил, которые заходят внутрь: чем их больше, тем просторнее нужен корпус, чтобы соединения не заминались.

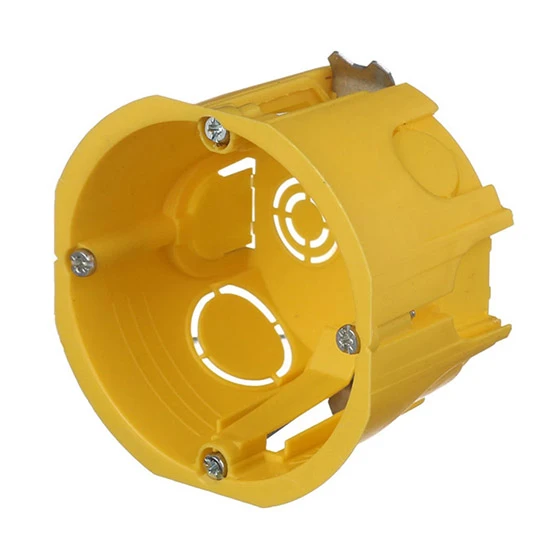

• Подрозетники. Это пластиковые стаканы, в которые заводят кабель и крепят механизм фурнитуры. Их встраивают в стену или накладывают на нее под каждую точку подключения. Подрозетники выбирают под материал стены.

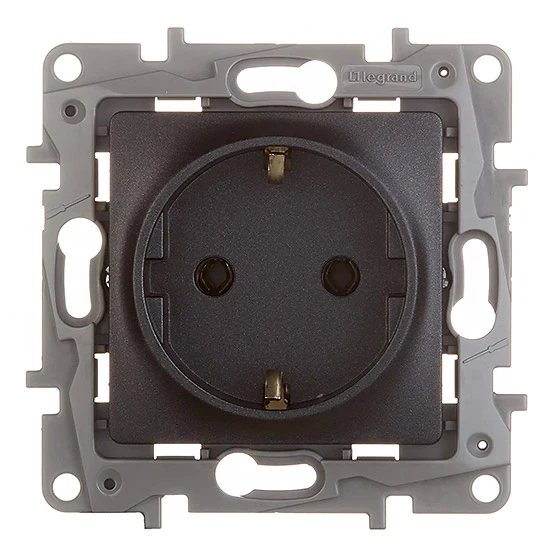

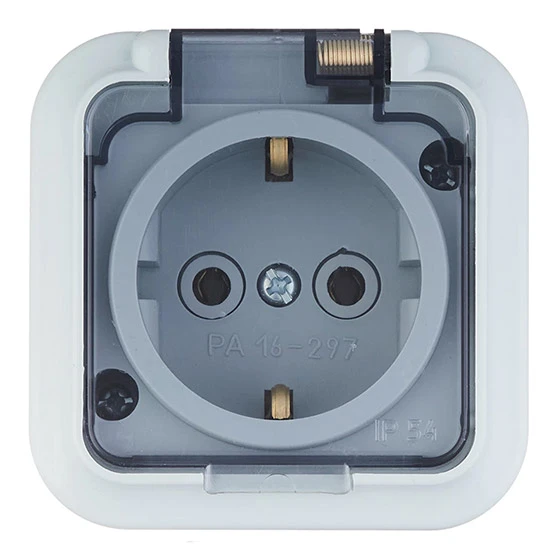

• Розетки. Номинал подбирают под ток линии и место установки. Для бытовых нужд хватает 16 А, для мощной техники — плиты, духового шкафа — берут модели на 25 или 32 А с усиленными контактами и заземлением. В санузле, у кухонной мойки и на улице также нужны защита не ниже IP44 и крышки.

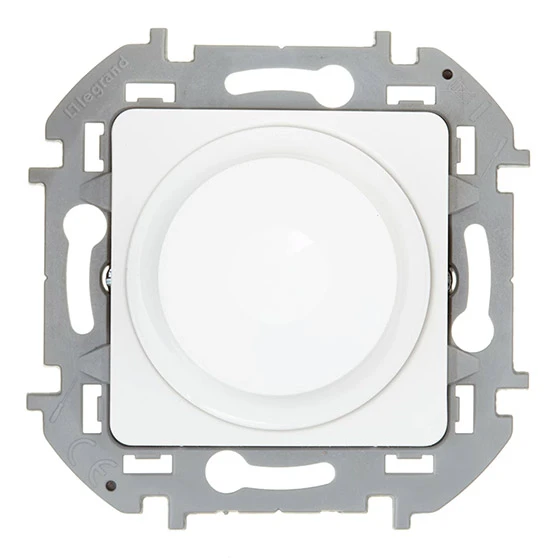

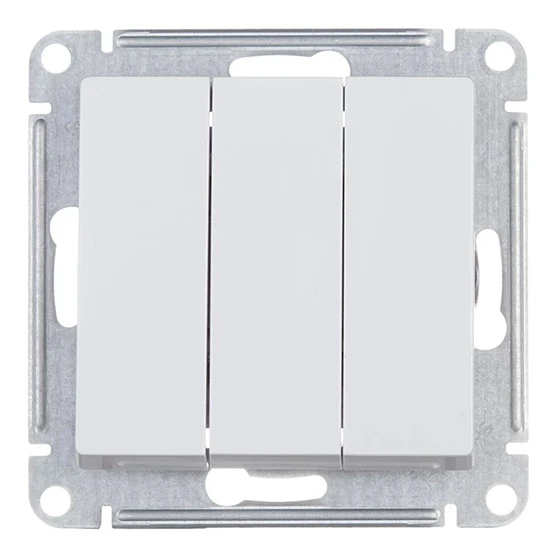

• Выключатели. Их подбирают не по току, а по сценарию управления светом. Одноклавишная модель включает один светильник (или несколько — но одновременно все сразу) из одной точки — этого хватает для кладовой или санузла. Двухклавишная разводит на два независимых осветительных источника в одной комнате. Диммер нужен для плавной регулировки яркости.

Часто задаваемые вопросы

Резюме

Выбор кабеля для электропроводки в квартире и доме зависит от нагрузки. Внутри жилища применяют только изделия с медными жилами или из алюминиевых сплавов. Проводники из чистого алюминия допустимы только для подземных линий, особенно на длинных участках.

Сечение жил для освещения — 1,5 мм², подойдет марка ВВГнг(А)-LS. Для розеток берут то же изделие или NYM, но с сечением около 2,5 мм². Для мощной техники — 4–6 мм². Для трассы или ввода в дом под землей нужен бронированный кабель ВБбШв (ВБШв), по воздуху — СИП.

Откажитесь от марки ПУНП и продукции без документации, подтверждающей ее качество. Такие изделия повышают риск перегрева и возгорания. Перед покупкой проверяйте маркировку, сечение жилы и документы на кабель.
