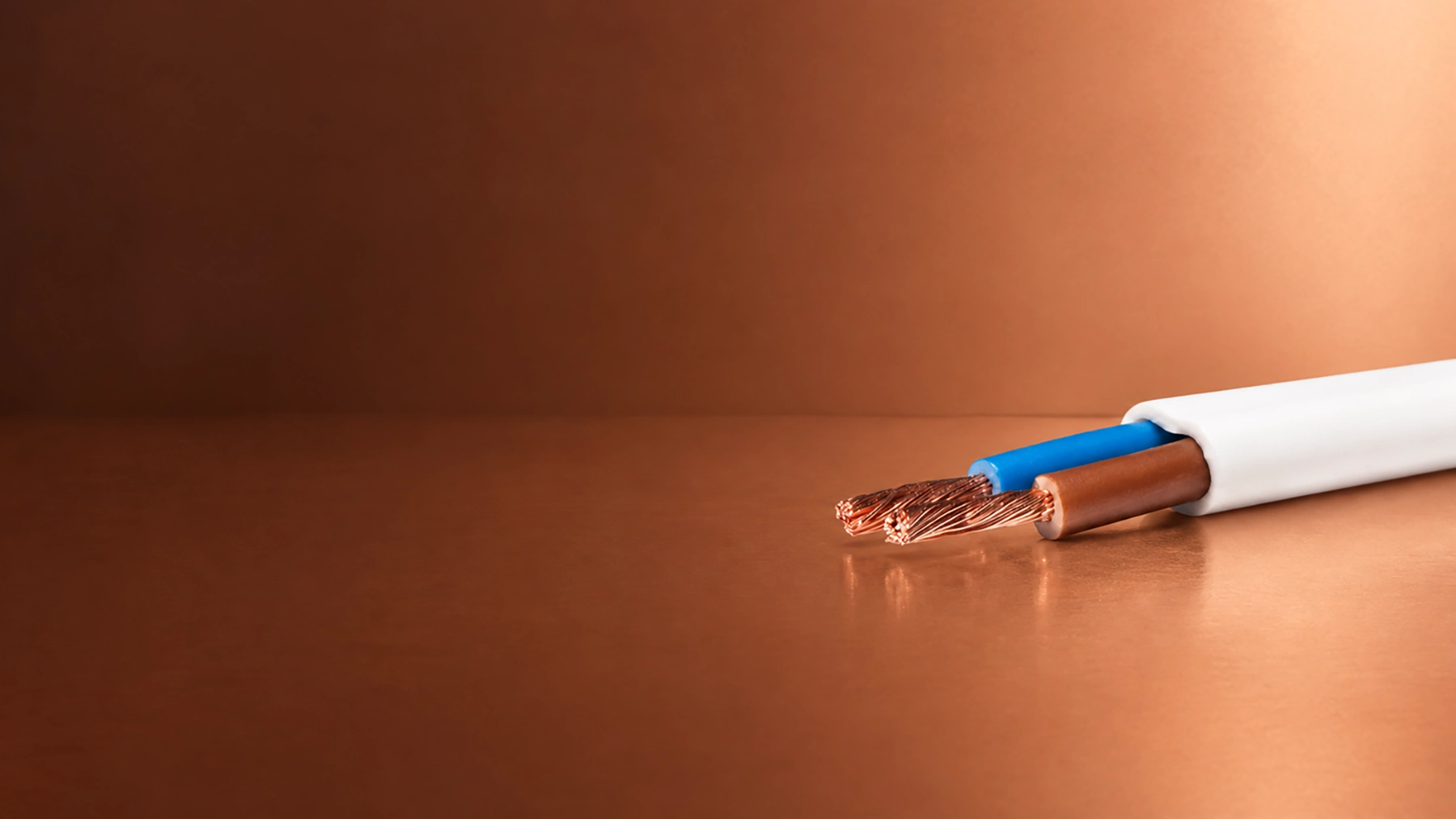

Существует множество видов кабелей, которые используют в домашней проводке. Для бытовых задач часто используют гибкий плоский шнур ШВВП. В статье разберем, как расшифровывается эта маркировка, для чего предназначен кабель, а также дадим советы по выбору и применению.
Источник: petrovich.ru

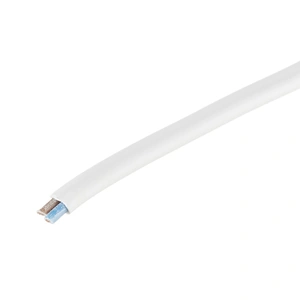

Что такое провод ШВВП и как расшифровывается маркировка
ШВВП — это виниловый шнур плоской формы с жилами из меди и двойной изоляцией. С его помощью подключают к сети электроприборы и светильники. По ГОСТу 7399-97 ШВВП относят к шнурам: его можно сгибать, разматывать и переносить с места на место. Несмотря на это, и в обиходе, и в продажах его часто называют кабелем или проводом. Далее в статье будем использовать и эти термины.
Расшифровка кабеля ШВВП описывает его устройство:
| Буква | Значение |
| Ш | шнур |
| В | виниловая (поливинилхлоридная, ПВХ) изоляция токопроводящих элементов |
| В | наружная виниловая (ПВХ) оболочка |
| П | плоский, жилы расположены в один ряд |
Название ШВВП можно читать как «плоский шнур с виниловыми изоляцией и оболочкой». После аббревиатуры указывают число жил и их сечение в мм². Например, расшифровка маркировки «ШВВП 3×0,75» будет такой:
- ШВВП — тип кабеля
- 3 — количество жил в нем
- 0,75 мм² — площадь их сечения
Помимо марки и размера, на оболочке или этикетке могут быть указаны ГОСТ или ТУ, по которым изготовлен шнур, и его номинальное напряжение. На специфические свойства материалов указывают дополнительные буквы, например:
- л — луженые, то есть покрытые оловом медные проволоки
- н — кабель не предназначен для армирования
- нг — изоляция и оболочка выполнены из ПВХ пониженной горючести
- LS (от англ. Low Smoke) — при горении выделяет минимум едкого дыма

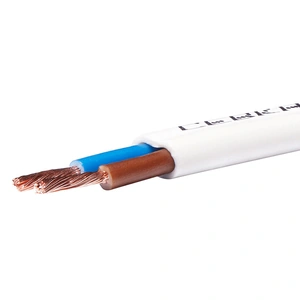

Конструкция шнура
Гибкий провод ШВВП состоит из трех основных элементов:
- Токопроводящие жилы (проводники). Каждая сформирована из плотного переплетения тонких проволок из меди. По ГОСТ 22483-2021 их относят к 5-му классу гибкости. Всего их 6, и чем больше цифра, тем мягче проводник. Именно многопроволочная конструкция обеспечивает гибкость кабеля ШВВП.
- Поливинилхлоридная изоляция. Каждую жилу покрывает отдельный слой ПВХ, который не дает проводникам соприкасаться друг с другом. Назначение определяют по цветовой маркировке: голубой используют для нуля, желто-зеленый — для защитного заземления.
- Внешняя оболочка. Общий слой поливинилхлоридного пластиката объединяет изолированные проводники и дополнительно защищает их от внешних воздействий. Они лежат под ним в один ряд, поэтому у шнура плоское сечение. Учтите, что даже при наличии внешнего слоя провод не рассчитан на сильное сжатие или натяжение.

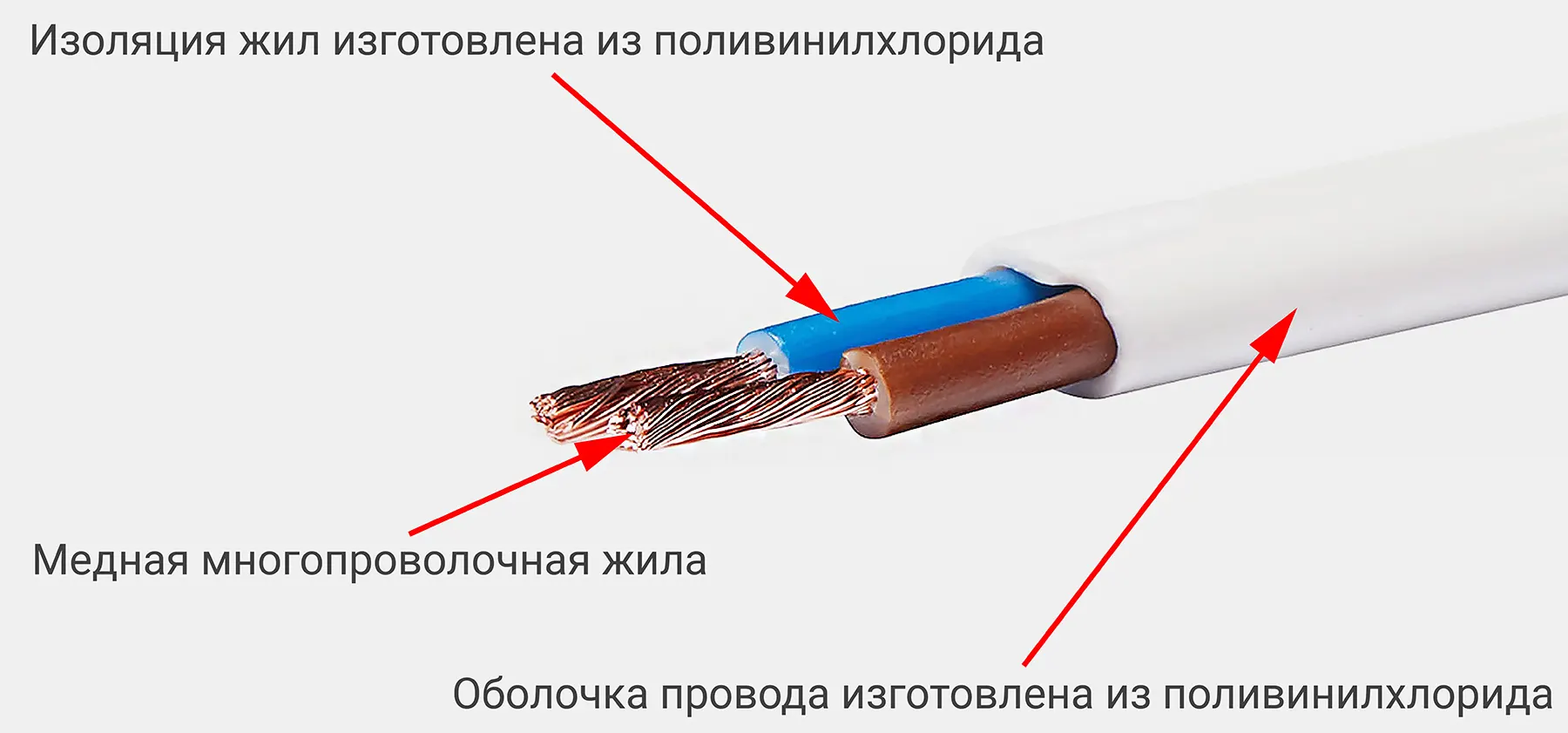

Конструкция кабеля ШВВП. Источник: petrovich.ru
Характеристики и параметры провода ШВВП
При выборе кабеля важно знать не только его размеры, но и другие параметры. Например, какую нагрузку он может выдерживать. Для ШВВП нормативы определяет ГОСТ 7399-97.
Технические характеристики
В стандарте прописаны общие правила эксплуатации провода ШВВП:
- Шнур рассчитан на работу под напряжением не выше 380 В. Для обычной домашней розетки 220–230 В этого запаса хватает с избытком.
- Рабочая частота переменного тока — стандартные для России 50 Гц.
- Температура воздуха должна быть от −25 до +40 °C. Если в маркировке есть буква «У», нижняя граница составляет −40 °C. Учтите, что на холоде ПВХ становится жестче, так что кабель нельзя резко перегибать.
- Предельная температура жилы — +70 °C. Медь внутри изоляции не должна нагреваться выше этого порога. Если провод стал горячим на ощупь, прибор нужно сразу отключить от сети. Причиной может быть перегрузка цепи или плохой контакт в соединении.
- Срок службы — около 6 лет при постоянном использовании и частых изгибах. В неподвижном состоянии, например внутри корпуса прибора, кабель ШВВП может прослужить до 10 лет.
Как сделать проводку в бане и парилке
Узнайте большеРазмеры и толщина изоляции
Все номинальные размеры плоского шнура ШВВП регламентирует тот же ГОСТ 7399-97. В нем прописаны:
- Толщина внешнего пластикового слоя — не менее 0,6 мм. Он защищает провод от ударов и случайного защемления мебелью.
- Толщина внутренней изоляции — не менее 0,5 мм. Этого достаточно, чтобы два соседних проводника не соприкасались.
Внешние габариты зависят от количества жил и их сечения. Так как кабель плоский, его размер задают толщина и ширина. Самые ходовые параметры ШВВП представили в таблице:
| Размер шнура | Толщина, мм | Ширина, мм |
| ШВВП 2×0,5 | 3–3,7 | 4,9–5,9 |
| ШВВП 2×0,75 | 3,2–3,8 | 5,2–6,3 |
| ШВВП 3×0,5 | 3–3,7 | 6,8–8,2 |
| ШВВП 3×0,75 | 3,2–3,8 | 7,2–8,7 |
Сечения жил и допустимая токовая нагрузка
От сечения зависит, какой прибор можно включить в сеть с помощью этого кабеля. Чем оно больше, тем большую токовую нагрузку выдерживает провод. Для ШВВП по ГОСТу 7399-97 предусмотрены два варианта: 0,5 и 0,75 мм². В продаже есть и большие значения, но такие изделия выпускают по ТУ конкретного производителя, а не по общим стандартам.
Для каждого сечения предусмотрен свой предел по токовой нагрузке:
| Площадь сечения одной жилы, мм² | Предельный ток, А | Мощность в сети 220–230 В, Вт |
| 0,5 | до 2,5 | 550–575 |
| 0,75 | до 6 | 1320–1380 |
Не нагружайте ШВВП до верхнего предела, иначе проводка расплавится и спровоцирует возгорание. Всегда оставляйте запас по мощности примерно в 20 %.
Безопасная электропроводка на даче своими руками
Узнайте большеСопротивление жил
Электрическое сопротивление — это показатель качества меди и чистоты сплава. Чем ниже значение, тем легче ток течет по кабелю и тем меньше тот греется. Этот параметр зависит от сечения, материала и температуры.
В ГОСТ 22483-2021 прописаны предельные значения сопротивления для жил 5-го класса гибкости (как у кабеля ШВВП) при температуре +20 °C:
| Площадь сечения жилы, мм² | Нелуженая медь, Ом/км | Луженая медь, Ом/км |
| 0,5 | максимум 39 | максимум 40,1 |
| 0,75 | максимум 26 | максимум 26,7 |
Если при проверке мультиметром сопротивление шнура выше этих цифр, значит, производитель сэкономил. Он либо занизил реальное сечение, либо использовал дешевую медь с примесями. Такой провод будет опасно греться даже при нормальной нагрузке.
Для чего предназначен провод ШВВП
Основная область применения гибкого ШВВП — подключение электроприборов к сети. Он легко сгибается, поэтому хорошо подходит для устройств, которые двигают во время работы или регулярно достают и убирают. Из шнура делают несъемные сетевые кабели для кухонной и домашней техники, его часто используют для питания телевизоров и аудиосистем. Благодаря плоской форме провод удобно проложить за мебелью или кухонным гарнитуром.
Помимо этого, кабель ШВВП применяют для:
- Подключения осветительных приборов. Через него подают питание в настольные лампы, бра, торшеры и потолочные светильники. Такой шнур легко завести внутрь узких ножек или спрятать под декоративный стакан люстры.
- Подключения блоков питания светодиодных лент.
- Сборки комнатных удлинителей и сетевых фильтров. Шнур подходит для подключения нескольких маломощных устройств, например настольной лампы и зарядок. Допустимую нагрузку считают суммарно для всех одновременно работающих приборов. Медный пучок выдерживает многократные перегибы, и такие удлинители годами сохраняют работоспособность.
- Внутреннего монтажа в электроприборах. ШВВП можно встретить внутри распределительных коробок, в щитах управления вентиляцией, корпусах стабилизаторов напряжения и другой аппаратуры. Там его укладывают стационарно, благодаря чему он служит максимально долго.
- Питания маломощного электроинструмента. ШВВП используют в электропаяльниках и других устройствах с небольшой нагрузкой, которые работают в помещении. Шнур не должен касаться горячих деталей, острых кромок или движущихся частей. Для мощного строительного инструмента вроде болгарки или перфоратора понадобится провод с более прочной защитой.
- Временной проводки. Через плоский кабель удобно подключить лампу на рабочем столе, гирлянду на праздники или оборудование на время мероприятия. Для этого используют готовый удлинитель либо соединительный шнур с подходящими вилкой и разъемом. Его легко демонтировать, смотать и убрать до следующего раза.
Какой кабель использовать для проводки в квартире и доме
Узнайте большеОграничения в использовании
Плоский виниловый шнур — это не универсальный проводник. Его применение не по назначению может привести к перегреву, замыканию или возгоранию. Так, ШВВП не подходит для:
- Укладки постоянной скрытой электропроводки. Его нельзя замуровывать в оштукатуренные стены, бетонный пол или прятать за несъемными потолочными конструкциям. Внешняя оболочка не выдержит давления тяжелых строительных растворов, а агрессивная химическая среда со временем разъедает тонкий пластик. Кроме того, срок службы ШВВП в разы меньше, чем у специализированных кабелей для стационарной проводки.
- Помещений с высокой температурой. Его запрещено использовать для разводки внутри бань, саун и котельных. Кабель нельзя монтировать в непосредственной близости от отопительных приборов, печей или мощных духовых шкафов. При температуре воздуха выше +40 °C ПВХ-пластикат размягчается и теряет диэлектрические свойства. Изоляция может разрушиться, и тогда случится короткое замыкание.
- Питания мощных стационарных потребителей. Электроплиты, варочные панели и проточные водонагреватели могут потреблять ток, который значительно превышает возможности стандартного ШВВП. Если подключить слишком мощный прибор, кабель вскоре раскалится, изоляция расплавится и спровоцирует возгорание.
- Контуров заземления и молниезащиты. ШВВП не применяют для соединения заземлителей, основной системы уравнивания потенциалов или отвода тока молнии. Для этих задач нужны кабели другой конструкции. При этом желто-зеленый проводник трехжильного ШВВП может выполнять функцию защитного заземления подключенного прибора.
- Укладки снаружи без защиты. Поливинилхлорид, из которого сделана оболочка шнура, не защищен от воздействия ультрафиолета. При длительном воздействии солнечного света пластик теряет эластичность, становится хрупким и покрывается микротрещинами. А на морозе он дубеет. Если возникла необходимость использовать ШВВП на улице, например для временного подключения гирлянды, его нужно спрятать внутрь гофрированной трубы или пластикового кабель-канала.
Как выбрать провод ШВВП для квартиры или дома
Чтобы выбрать надежный и безопасный кабель ШВВП, воспользуйтесь алгоритмом:
- Определите нагрузку и нужную длину провода. Найдите потребляемый ток на табличке прибора или в паспорте. Если берете шнур для удлинителя, учитывайте всю технику, которая будет работать одновременно.
- Определите число жил. Если прибору требуется защитное заземление, подойдет только трехжильный ШВВП с желто-зеленой изоляцией.
- Проверьте информацию на упаковке. На ней обязательно должны быть указаны название изготовителя и обозначение изделия. Также прописывают количество проводников с сечением, дату производства и документ, по которому выпущен шнур. ГОСТ задает требования к обычному ШВВП, а ТУ — к продукции конкретного исполнения.
- Сверьте маркировку с этикеткой. Данные не должны противоречить упаковке. Если вместо обычной марки указан ШВВПбм или другое дополнительное обозначение, смотрите подробное описание изделия.
- Осмотрите сам шнур. На качественной продукции по всей длине кабеля нанесена четкая, легко читаемая маркировка с основными данными.
- Осмотрите оболочку и срез кабеля. Не покупайте изделие с трещинами, надрезами и оголенными участками. Если проводник сильно смещен вбок и с одной стороны пластик слишком тонкий — это заводской брак. При первом же сильном изгибе или защемлении мебелью такую изоляцию прорвет, что чревато коротким замыканием.
- Проверьте реальное сечение жил. В некачественных проводах они усечены, например, вместо заявленных 0,75 мм² внутри может оказаться 0,5 мм². В магазине это можно проверить визуально: сравните срезы проводов от разных производителей. Качественная жила выглядит плотной и толстой.
- Обратите внимание на цвет и гибкость токопроводящей жилы. У качественной медной жилы яркий золотисто-красный оттенок с легким блеском. Она должна быть мягкой и легко гнуться. Если жила с пятнами, бледная или ломкая, перед вами дешевый сплав с большим количеством примесей или залежалая медь. Такой провод небезопасен в быту.
Как распознать подлинный ШВВП и не купить подделку
Из-за популярности шнура ШВВП на рынке много контрафакта. Покупка подделки — это не просто выброшенные деньги, но и риск возникновения пожара.
О подлинности кабеля говорят следующие факторы:
- Наличие сертификата соответствия. Он есть у любого честного продавца, и вы имеете право потребовать его перед покупкой. Сопоставьте с этикеткой сведения из документа: марку шнура, название завода и стандарт изготовления. Сертификат должен быть действующим на дату покупки и подтверждать, что товар в полной мере соответствует стандартам. Если продавец отказывается показать его или дает размытую ксерокопию с нечитаемыми печатями — перед вами подделка.
- Маркировка изготовителя. Крупные кабельные заводы дорожат своим именем и всегда брендируют продукцию. На подлинном шнуре название или логотип завода выжжены лазером либо напечатаны четкой краской прямо на оболочке через каждые полметра. На подделках часто ограничиваются безликой надписью вроде «ШВВП ГОСТ» или оставляют чистый провод.

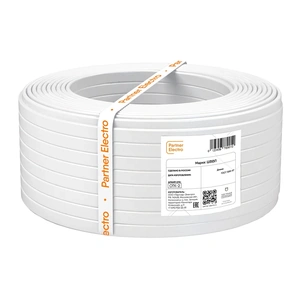

- Бирка и упаковка. Если вы покупаете шнур целой бухтой (обычно по 50, 100 или 200 м), внимательно изучите этикетку. На подлинной заводской бирке всегда есть штрих-код, номер партии, дата изготовления и стоит штамп ОТК. Кабель должен быть упакован в плотную термоусадочную пленку. Подделки часто сматывают вручную, связывают обычной бечевкой или скотчем, а бирку печатают на офисном принтере без указания выходных данных и контактов завода.
- Вес бухты. Это самый простой физический способ выявить обман. У оригинального шнура по ГОСТу есть фиксированный справочный вес. Например, бухта провода ШВВП 2×0,75 длиной 100 м должна весить приблизительно 3,2 кг. У подделки аналогичной длины вес, скорее всего, будет на 20–30 % меньше.
Как обжимать многопроволочный электрический кабель
Узнайте большеЧем отличается от ПВС

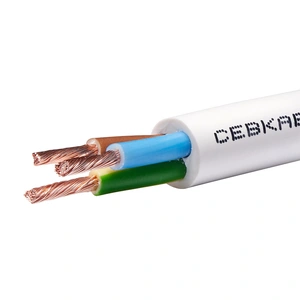

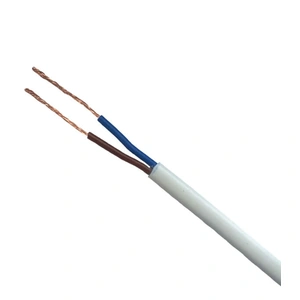

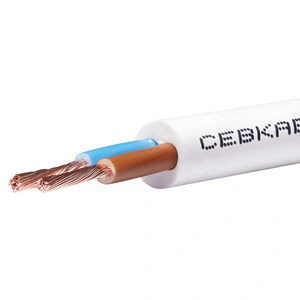

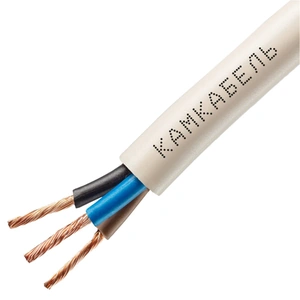

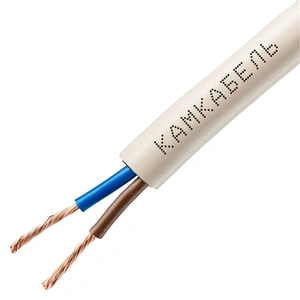

ШВВП часто путают с виниловым соединительным проводом ПВС. Они и правда похожи: оба легко гнутся, жилы медные, а изоляционные слои сделаны из ПВХ. При этом у изделий есть принципиальные различия:

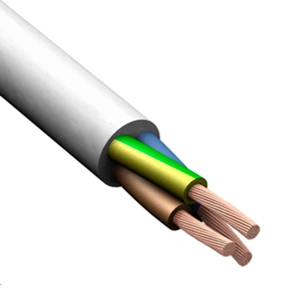

- ШВВП — плоский, жилы лежат в один ряд параллельно друг другу. ПВС — круглый провод. Токопроводящие элементы у него скручены в канат, а пустоты между ними заполнены специальным пластиковым составом.
- ПВС гораздо прочнее механически благодаря круглой форме и заполненным пустотам внутри. Он лучше держит форму, меньше истирается и выдерживает более суровые условия эксплуатации. ШВВП гибче, но его проще пережать, перекрутить или повредить мебельной ножкой.
- ШВВП — это легкий бытовой шнур. Эта категория разработана для подключения маломощной электроники, светильников и легкой бытовой техники. ПВС — соединительный силовой кабель с сечением до 16 мм². Он выдерживает большую нагрузку.

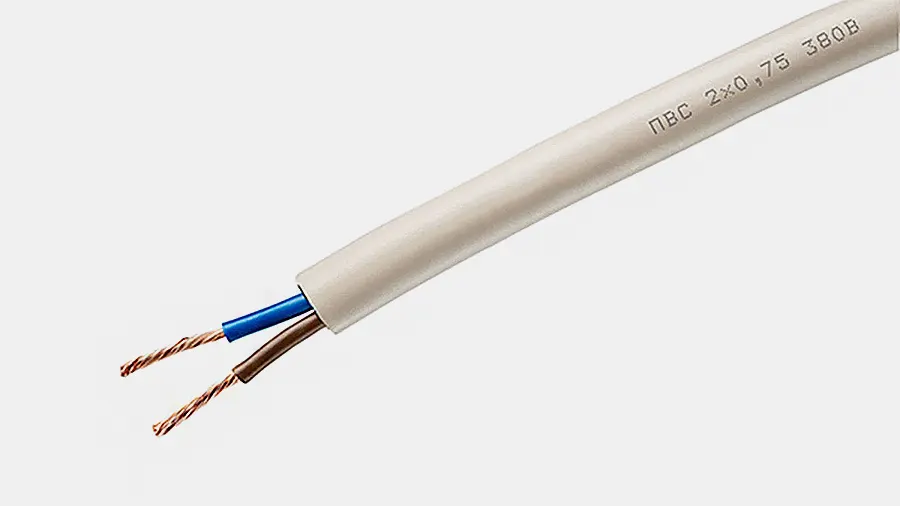

Провод ПВС — многожильный, но круглый, а не плоский. Источник: petrovich.ru
ШВВП эффективен там, где важны компактность и незаметность проводки. Например, если нужно спрятать кабель за тумбочкой или аккуратно пустить его по плинтусу к торшеру. ПВС предназначен для мощного оборудования, он более прочный и долговечный.
Часто задаваемые вопросы
Что означает ШВВПбм и можно ли использовать его дома?
Можно ли замотать поврежденный шнур изолентой?
Можно ли сделать из провода ШВВП удлинитель для газонокосилки?
Подойдет ли ШВВП для подключения розеток внутри гипсокартонной перегородки?
Можно ли просто закрутить жилы ШВВП винтом внутри розетки или вилки?
Резюме
У ШВВП под общей ПВХ-оболочкой расположены несколько медных жил, каждая со своей изоляцией. Кабель легкий, плоский и гибкий: его можно скручивать, сгибать и свободно перемещать. Через него получают питание маломощные бытовые и осветительные приборы. Также шнур используют для комнатных удлинителей или как временную проводку. Его нельзя прокладывать на улице и в бане, подключать мощные устройства, закладывать под отделку.
Провод ШВВП рассчитан на работу в сети до 380 Вольт. Его выпускают в сечениях 0,5 мм² и 0,75 мм². Если на маркировке вместо ГОСТа указано ТУ, параметры могут быть занижены производителем.
