Стабилизатор нужен при длительном отклонении напряжения в сети от стандартных 220 В — такая проблема характерна в основном для частных домов. Расскажем, какими бывают стабилизаторы, как выбирать подходящие, в каких случаях без них не обойтись, а когда их использовать не надо.
Источник: shutterstock.com
Зачем нужен стабилизатор
Когда напряжение в электросети заметно отклоняется от нормы, стабилизатор возвращает его к стандартному значению. Если этого не делать, домашние электроприборы — от чувствительных систем умного дома до двигателей в холодильниках и электроинструментах — могут отключиться или работать со сбоями, а то и вовсе сгореть.
Чаще всего напряжение в доме просаживается или сильно возрастает по следующим причинам:
- Плохое состояние сети электроснабжения, ведущей к дому. В такой сети ухудшаются контактные соединения, а напряжение очень низкое.
- Сеть электроснабжения перегружена. Подключенные к линии дома потребляют много энергии, из-за чего в сети падает напряжение.
- Неравномерная нагрузка по фазам. В обычный частный дом с розетками на 220 В заходит одна фаза трехфазной сети — остальные две идут в другие дома. При неравномерном распределении нагрузки напряжение может сильно снизиться или, наоборот, заметно превысить 220 В.
- В линии электроснабжения оборван нулевой проводник. В этом случае напряжение в сети также может ощутимо упасть или вырасти.
В первых трех случаях стабилизатор вернет напряжение к норме. Но он не поможет, если произойдет обрыв нуля. При такой проблеме самая надежная защита — автоматическое отключение всех приборов от сети. Для этого в электрощитке устанавливают специальные устройства — реле контроля напряжения или расцепитель. Его присоединяют к автоматическому выключателю, и, как только напряжение превысит определенный уровень, расцепитель сработает — отключит автомат и обесточит дом.
Автоматические выключатели, оснащенные расцепителем. Источник: remnabor.net
Производители техники стараются заложить некоторый запас прочности от перепадов напряжения. От одного скачка электроника вряд ли сгорит. Но при регулярных перепадах в аппаратуре накапливаются ошибки, и срок службы электроприборов снижается. Поэтому профессиональные электрики советуют заранее дополнительно защищать всю ценную аппаратуру — от электрического котла до системы домашнего кинотеатра. Для защиты используют стабилизаторы. Если напряжение в сети вдруг становится выше или ниже, стабилизатор приводит его к заданному значению — чаще всего 220 В или 380 В.
Источник: shutterstock.com
Если в сети постоянно очень низкое напряжение, стабилизатор не сможет повышать его до нормы: ему просто не хватит энергии для работы. В этом случае нужно обращаться к поставщику электроэнергии, чтобы он решил проблему с низким напряжением. А пока поставщик работает над повышением мощности в сети, используйте дизельный генератор.
Как выбрать генератор для частного дома
Узнайте большеКакими бывают стабилизаторы
Обычные и общие стабилизаторы

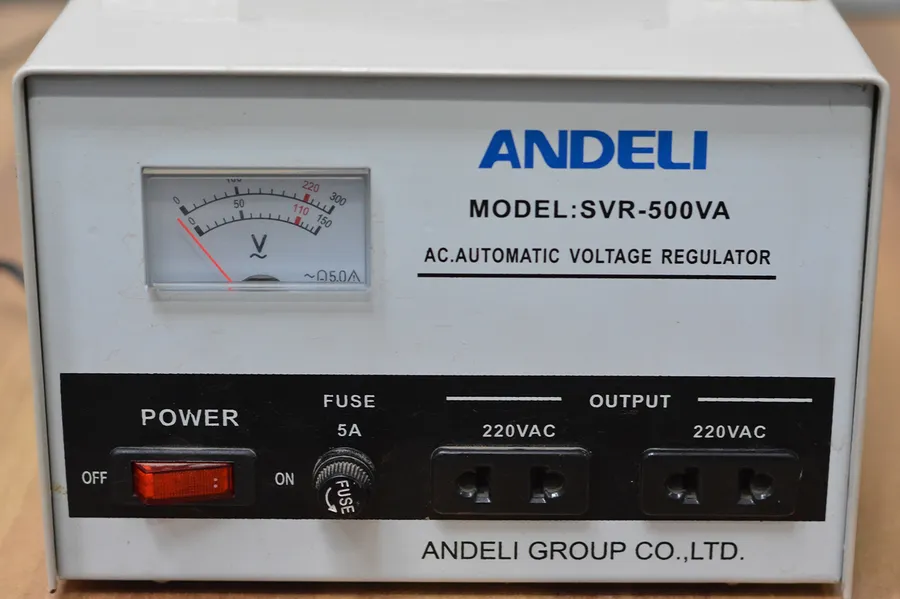

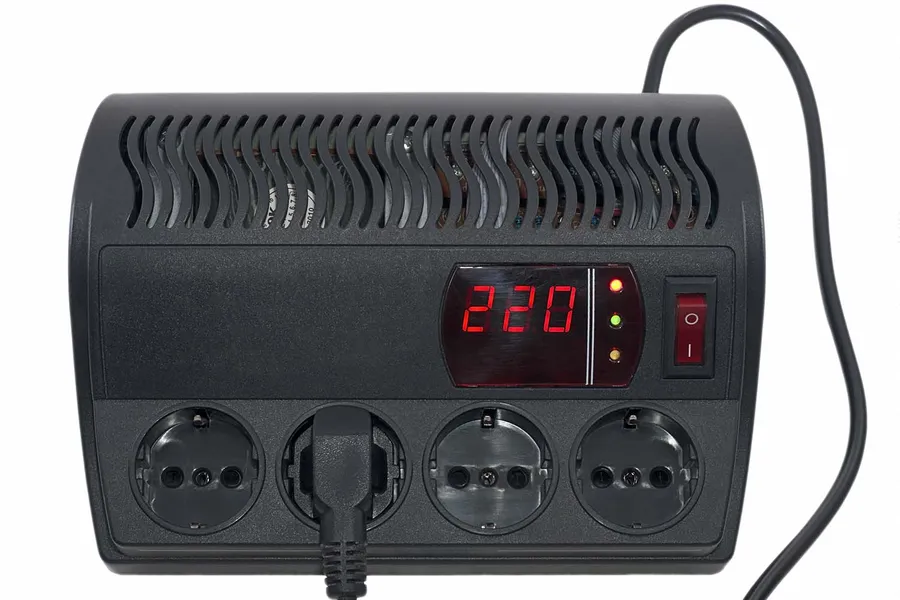

Обычные стабилизаторы используют для защиты отдельных приборов. На корпусе таких стабилизаторов есть розетки — в них включают нужную технику. Сам стабилизатор подключают к сети электровилкой.
Источник: shutterstock.com
Общие стабилизаторы защищают от скачков напряжения сразу всю домашнюю сеть. Их устанавливают иначе — рядом с электрощитком или в общий с ним электрошкаф.
Источник: inomix.ru

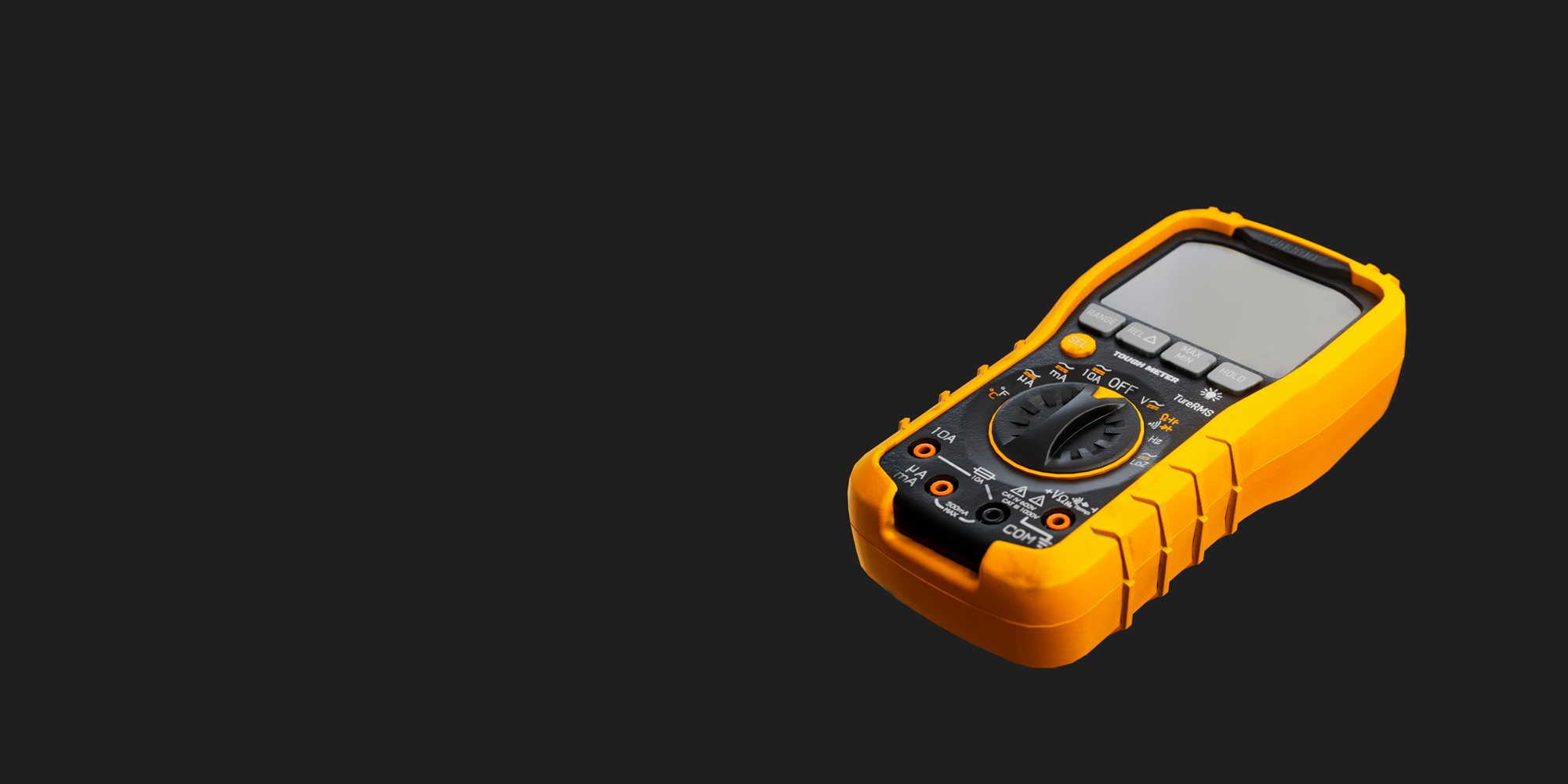

Чтобы определить, нужен ли для вашей домашней сети стабилизатор, замерьте напряжение по всему дому в течение недели. Проверяйте напряжение в розетках мультиметром утром, днем и вечером в будние дни и выходные.
Зачем дома мультиметр и как им пользоваться
Узнайте большеДопустимое отклонение от нормы — 10 %. Это значит, что с напряжением 220 В все в порядке, если оно держится в пределах от 198 до 242 В. В этом случае в стабилизаторе нет необходимости: бытовая электроника спроектирована под широкий диапазон входных напряжений и при небольшом отклонении от нормы будет исправно работать.
Проверка напряжения мультиметром. Источник: shutterstock.com
При скачках напряжения, превышающих 10 % от нормы, нужно обсудить проблему с поставщиком электричества. Если он не может устранить перепады, вам придется ставить общий стабилизатор для всей домашней сети. Прибор на 10–15 кВт, который может защитить весь дом, стоит от 100 тыс. руб. Можно использовать менее мощные стабилизаторы по цене от 25 тыс. Но они не потянут сразу всю технику в доме, таких приборов понадобится несколько. Их нужно устанавливать в распределительный шкаф — соответственно, добавляются расходы на монтаж этого шкафа, так что сэкономить вряд ли получится.
Проблемы с напряжением можно заметить и без мультиметра. Если свет лампочек стал тусклым, сетевой шуруповерт греется, но не может затянуть саморез, а автомобильная мини-мойка не создает давление — причины, скорее всего, в перепадах напряжения. Может показаться, что ничего страшного для техники при этом не происходит, но из-за работы в таком режиме срок службы электроприборов сильно сокращается.
Стабилизаторы для 220 В и 380 В
В зависимости от типа домашней сети общие и обычные стабилизаторы бывают:
- трехфазными — защищают только электроприборы на 380 В или 220 В
- однофазными — для сети 220 В
- 3 в 1 — их устанавливают в сетях 380 В для защиты трехфазного (380 В) и однофазного оборудования (220 В) одновременно
Что выгоднее для частного дома — три фазы или одна
Узнайте большеЕсли у вас в дом входят три фазы и вы планируете защитить от скачков напряжения только один прибор (например, компрессор или деревообрабатывающий станок в мастерской), общий стабилизатор вам не нужен — берите обычный трехфазный.
Если собираетесь защищать компьютерную технику, которая работает от 220 В, подключайте ее к обычному однофазному стабилизатору. При этом неважно, сколько фаз входит в ваш дом.
А если в дом входят три фазы и вы хотите защитить одним стабилизатором электроприборы на 380 В и 220 В, устанавливайте обычный 3 в 1.
Как устроены стабилизаторы
Все стабилизаторы возвращают напряжение к типовому значению, но способ, которым они это делают, различается в зависимости от устройства прибора. У каждого способа есть преимущества и недостатки, которые влияют на выбор стабилизатора. Мы рассмотрим только приборы, рассчитанные на 220 В, потому что они больше распространены. Но те же разновидности стабилизаторов выпускают и на 380 В.
Электромеханические стабилизаторы
Преимущества:
- широкий диапазон входных напряжений — 130–260 В
- точность регулировки напряжения: стабилизатор возвращает его к норме в 220 В
- плавная регулировка: при работе стабилизатора не будет резкого моргания света
- устойчивость к перегрузкам
- низкая чувствительность к входным помехам и искажениям напряжения, формы и частоты тока
- доступная цена
Источник: shutterstock.com
Недостатки:
- работа в ограниченном диапазоне температур: от –5 до +40 °С
- требовательность к условиям эксплуатации: в пыльном и сыром помещении электромеханический стабилизатор долго не прослужит
- низкая скорость срабатывания: если за минуту произойдет несколько скачков напряжения, электромеханический стабилизатор не успеет их сгладить
- шум при работе
- для длительной безотказной работы электромеханический стабилизатор требует регулярного обслуживания: в его конструкции есть движущиеся элементы, за состоянием которых нужно следить
Благодаря точности регулировки электромеханические стабилизаторы подходят для защиты дорогой и чувствительной электроники: мощного компьютера, телевизора или системы видеонаблюдения.

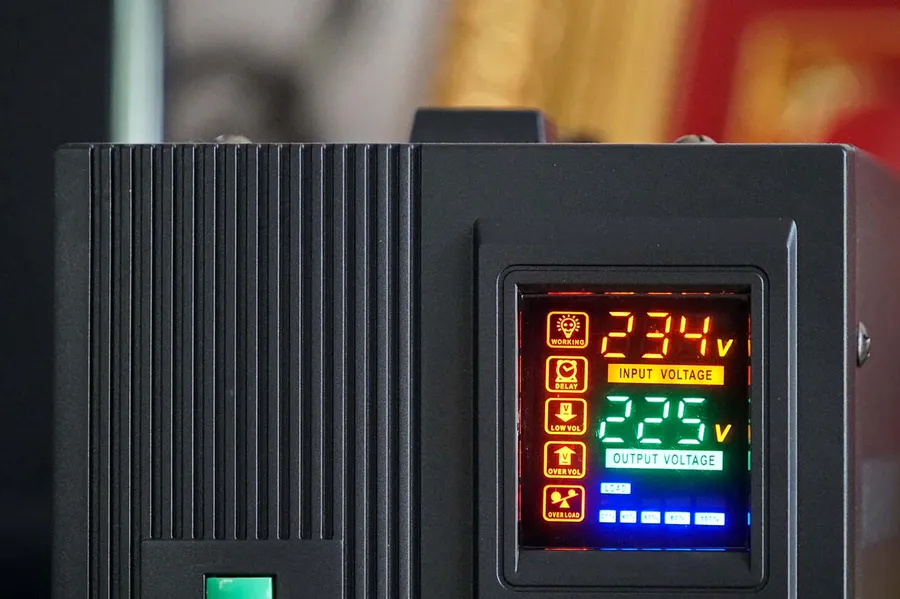

Электронные стабилизаторы
Электронные стабилизаторы часто называют дискретными из-за того, что они ступенчато (то есть дискретно) регулируют напряжение. Точность регулировки у них ниже, чем у электромеханических, но скорость срабатывания намного выше.
Преимущества:
- скорость срабатывания 20 мс (выше только у инверторных)
- не содержат механических элементов и не шумят во время работы
- не требуют специального обслуживания и более долговечны, чем другие типы стабилизаторов
Источник: shutterstock.com
Недостатки:
- габариты и вес больше, чем у других видов стабилизаторов
- высокая цена — дороже электронных только инверторные стабилизаторы
- ступенчатая регулировка дает недостаточно высокую точность стабилизации напряжения
Электронные стабилизаторы не рекомендуют подключать к приборам с чувствительным высокоточным оборудованием. В профессиональной аудио- и видеотехнике могут возникать помехи из-за ступенчатого переключения напряжения. А электродвигатели в насосах, холодильниках и кондиционерах при такой стабилизации могут выйти из строя.
С помощью электронных стабилизаторов в частном доме можно защитить отопительный котел и бытовые электроприборы: светильники, телевизор, чайник, микроволновку или отпариватель.

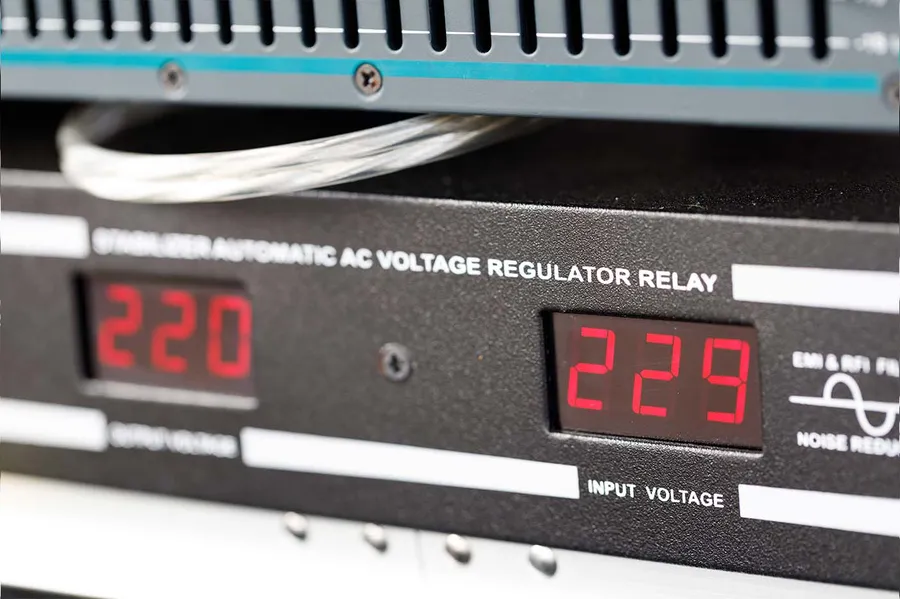

Релейные стабилизаторы
Конструктивно релейные стабилизаторы схожи с электронными — можно сказать, что это их более старая разновидность. По сравнению с электронными релейные стабилизаторы менее точные, зато их можно использовать с техникой, оснащенной электродвигателем.
Источник: shutterstock.com
Преимущества:
- широкий диапазон напряжений входного тока
- высокая скорость переключения
- низкая цена — это самый дешевый тип стабилизаторов
- простота конструкции и компактность
Недостатки:
- ступенчатое переключение и невысокая точность регулировки напряжения
- шум во время работы: при каждом срабатывании реле слышны щелчки
- долговечность меньше, чем у других стабилизаторов, — 3–5 лет
Релейные стабилизаторы подойдут при ограниченном бюджете. Их используют для техники, не требующей точных значений напряжения: осветительных приборов, холодильников и чайников.

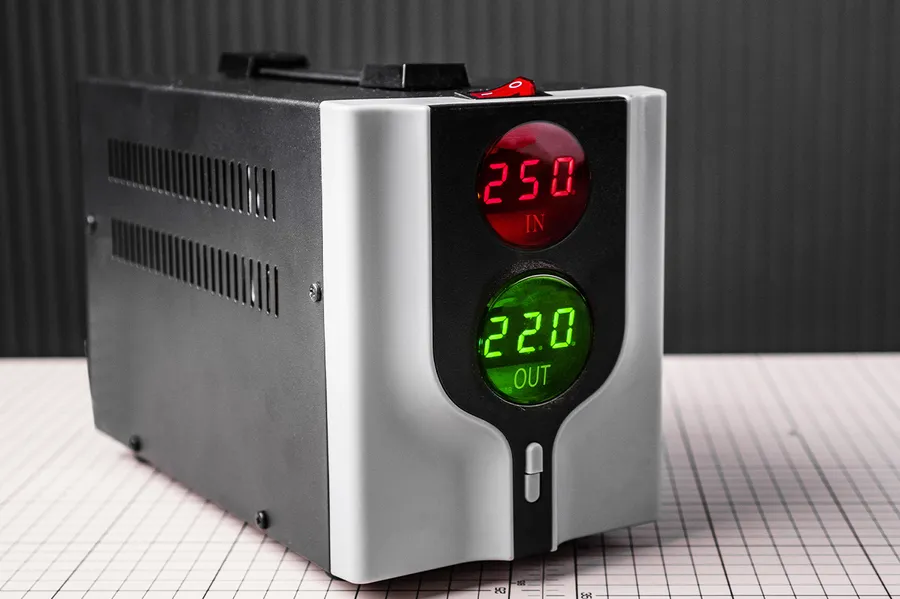

Инверторные стабилизаторы
Преимущества:
- широкий диапазон входного напряжения: 90–310 В
- максимальное быстродействие: инверторный стабилизатор непрерывно регулирует отклонения напряжения, и задержки при скачках, как у других стабилизаторов, у него нет
- очень высокая точность регулировки напряжения: ±2 % от нормы
- идеальная синусоидальная форма напряжения на выходе: подходит для высокоточной техники и приборов с электромотором
- дополнительная защита техники от короткого замыкания, перегрева и перегрузки
Источник: agroflora.ru
Недостатки:
- высокая стоимость — в среднем вдвое выше, чем у электронных стабилизаторов
- невозможно использовать при минусовых температурах, как и электромеханические стабилизаторы
Инверторные стабилизаторы — это самые дорогие, но при этом наиболее универсальные приборы. Они надежно защитят чувствительную технику: профессиональную аудио- и видеоаппаратуру, мультимедийные системы и системы видеонаблюдения, насосы и котлы, компьютеры и принтеры.
Какой стабилизатор выбрать
Не так часто нужно защищать от перепадов напряжения абсолютно все электроприборы. Это принципиально важно только в коттеджах, которые оснащены системой «умный дом» и наполнены множеством дорогих и очень чувствительных электронных устройств, — тогда оправдана установка общего стабилизатора.
Общий стабилизатор необходим системе «умный дом». Источник: shutterstock.com
Простая техника без проблем переживает скачки даже в 50 В — в этом случае достаточно поставить обычные стабилизаторы только для самых ценных приборов, ведь цена общего стабилизатора может превышать стоимость всей электроники в доме. Для выбора стабилизатора сначала составьте список дорогих устройств — защищать нужно будет именно их. Обычно этот список выглядит так:
- котел обогрева
- ЖК-телевизор
- холодильник
- система видеонаблюдения
- компьютер
Универсальное правило расчета мощности стабилизатора: для всей техники, имеющей в конструкции электродвигатель (котел обогрева с насосом, мясорубка, блендер и даже холодильник, в котором есть компрессор, а зачастую и два), в расчет берут паспортную мощность прибора и увеличивают ее втрое. Так делают, потому что в момент включения электродвигатель потребляет в три раза больше тока, чем при постоянной работе. К полученному числу добавляют 30 % запаса. Для техники без электромоторов (телевизор, камеры видеонаблюдения, компьютер) мощность стабилизатора определяют по более короткой формуле: мощность прибора плюс 30 % запаса.
Источник: shutterstock.com
Согласно формуле, для холодильника мощностью 120 Вт нужен стабилизатор на 468 Вт: 3 * 120 + 3 * 120 * 0,3 = 468 Вт. Стабилизаторы выпускают с типовым значением мощности, поэтому нам потребуется прибор на 0,5 КВт. Оптимальным выбором будет релейный стабилизатор: он недорогой и подходит для техники с электромоторами.

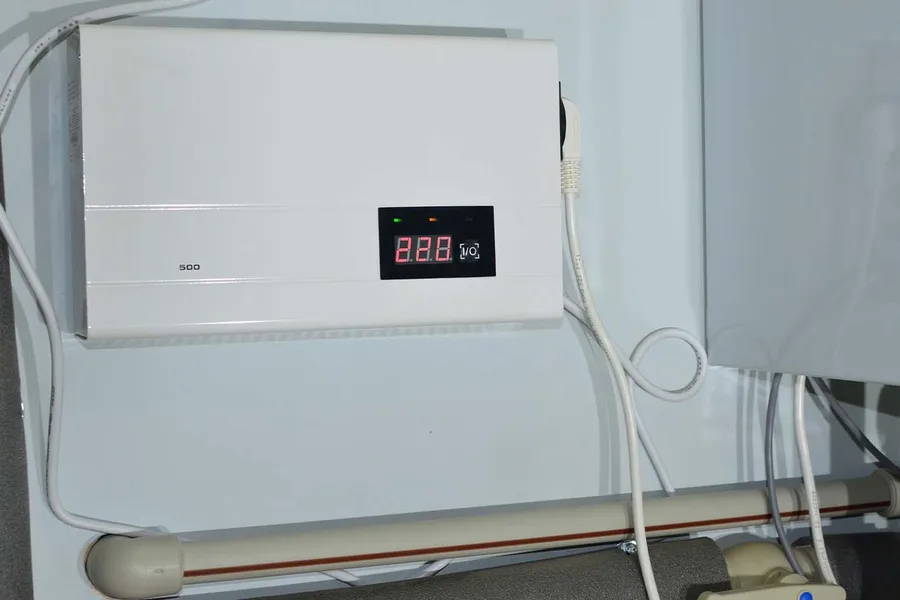

Критерии выбора стабилизатора для отопительного газового котла немного другие. У него чувствительная управляющая электроника, но есть еще циркуляционный насос. Для электроники нужен точный и быстрый стабилизатор. Подошел бы электронный, однако его нежелательно использовать для насоса. Поэтому для защиты котла при ограниченном бюджете выбирайте релейный стабилизатор, а если можно не экономить — инверторный. Необходимую мощность считайте по общей формуле: к паспортной потребляемой электромощности котла прибавьте 30 % плюс утроенную мощность циркуляционного насоса и 30 % запаса этой мощности. То есть для котла с электропотреблением 100 Вт и с насосом на 80 Вт потребуется стабилизатор мощностью не меньше 442 Вт. Это число мы получили так: 100 + 100 * 0,3 = 130 Вт — для управляющей электроники и 80 * 3 + 80 * 3 * 0,3 = 312 Вт — для насоса. Итого 442 Вт.
Источник: shutterstock.com
Варианты исполнения стабилизатора — настенный или напольный — выбирайте из соображений техники безопасности и удобства использования. Для котла, расположенного в отдельном техническом помещении, подойдет настенный стабилизатор. Для домашней техники можно использовать и настенные, и напольные, главное — не накрывать стабилизатор и не закрывать его в тесном шкафу без доступа к естественной вентиляции.
