Реле используют в быту для защиты сети от скачков напряжения, дистанционного включения и выключения электроприборов и в системе «умный дом». Расскажем, каков принцип работы реле и какой вид оборудования выбрать для решения разных задач.
Источник: petrovich.ru
Что такое реле и как оно работает
Реле — это электромеханическое или электронное устройство, которое может размыкать или замыкать электрическую цепь по сигналу от дистанционного выключателя, датчика или компьютера.
Классическое реле состоит из катушки с железным сердечником, якоря и группы контактов, один из которых подвижный. Этот контакт перемещается под действием якоря — пластины из магнитного материала, подвижно закрепленной на катушке. На катушку подается управляющий сигнал, а рабочие контакты включаются в цепь, по которой электричество подается к потребителям.
Устройство реле
У реле два состояния. В первом на катушку напряжение не подается: якорь к сердечнику не притягивается, и контакты находятся в исходном положении (замкнуты или разомкнуты). Второе состояние: на катушку подается напряжение. При этом в ней возникает магнитное поле, которое притягивает якорь к железному сердечнику. Якорь через толкатель перемещает подвижный контакт, и реле переключается. Когда напряжение с катушки снимается, якорь возвращается в первоначальное состояние.
Принцип работы реле
Включением реле можно управлять с помощью стандартных выключателей или кнопок, при этом само реле подключает к электропитанию мощное оборудование (в том числе с трехфазным питанием), для которого обычные выключатели не годятся.
Также реле может включать электрические устройства автоматически, без участия человека — по сигналам датчиков или по команде компьютера в системе «умный дом».
Реле для дома или квартиры
Типов и видов реле очень много — их используют в промышленном оборудовании, автомобилях, электротехнике и в быту. Расскажем подробнее о нескольких устройствах, которые можно использовать в квартире и частном доме.

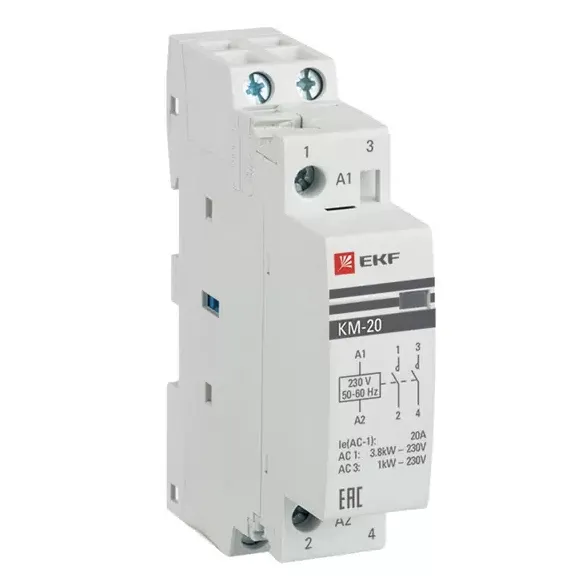

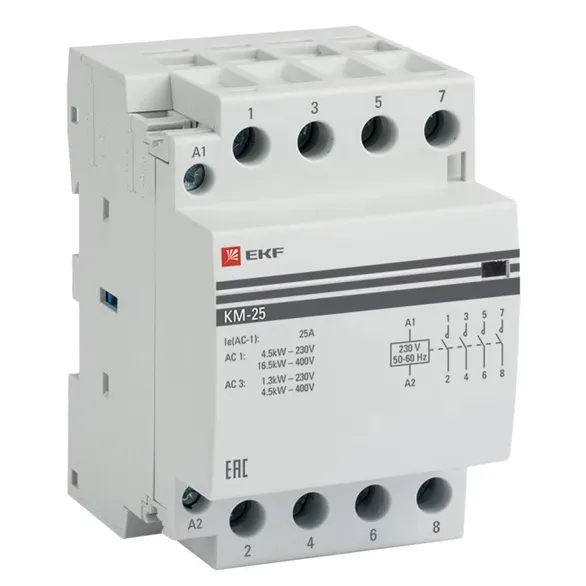

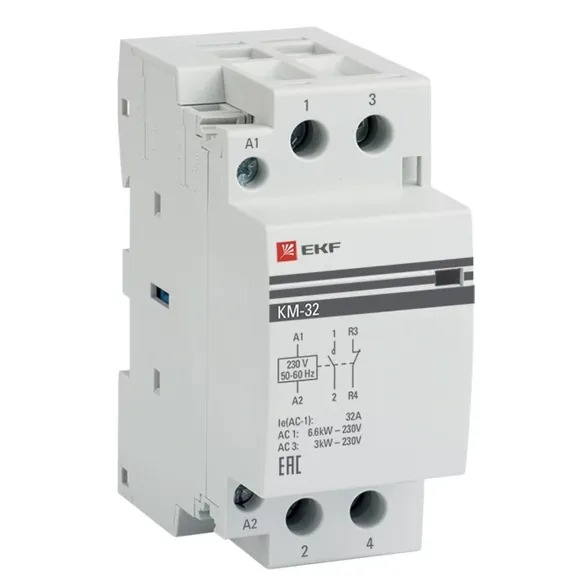

Контактор
Это устройство, которое работает аналогично классическому реле, описанному выше. С помощью модульного контактора, установленного в распределительном щитке на DIN-рейке и подключенного к обычному выключателю, можно одним нажатием выключить свет во всем доме или обесточить всю квартиру.
Контакторы удобно использовать для дистанционного включения:
- электрического водонагревателя
- электрического отопительного котла
- насосов, оборудования для вентиляции или кондиционирования
- электродвигателей и других устройств, работающих от трехфазной сети
- различных потребителей в системе «умный дом»

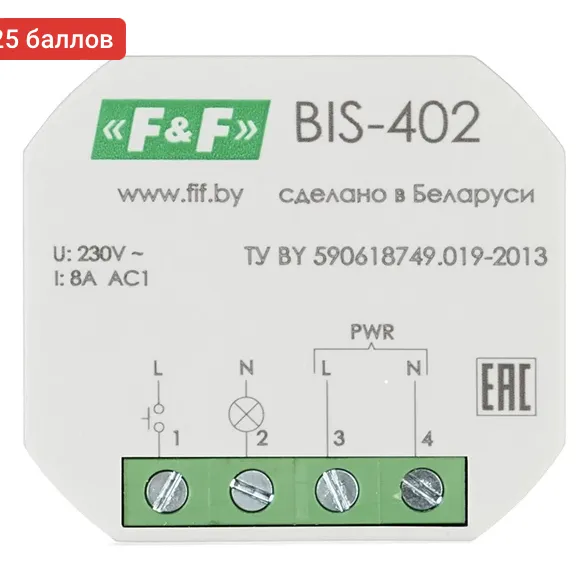

Импульсное реле
Работа импульсного реле похожа на работу контактора. В отличие от него, импульсным реле управляют с помощью кнопки, а не выключателя. Кнопка замыкает цепь на время, пока она нажата, после отпускания кнопки цепь размыкается. Выключатель постоянно замыкает цепь, до тех пор пока его не выключат.
Каждое нажатие на кнопку переводит устройство из состояния «включено» в состояние «выключено» или обратно. Благодаря такому алгоритму работы к импульсному реле можно подключить несколько кнопок. Включать оборудование, присоединенное к реле, можно с помощью любой из них. Например, управлять освещением участка и дорожек можно с помощью кнопок, расположенных у парадного крыльца дома, у задней двери, калитки или выхода из гаража.

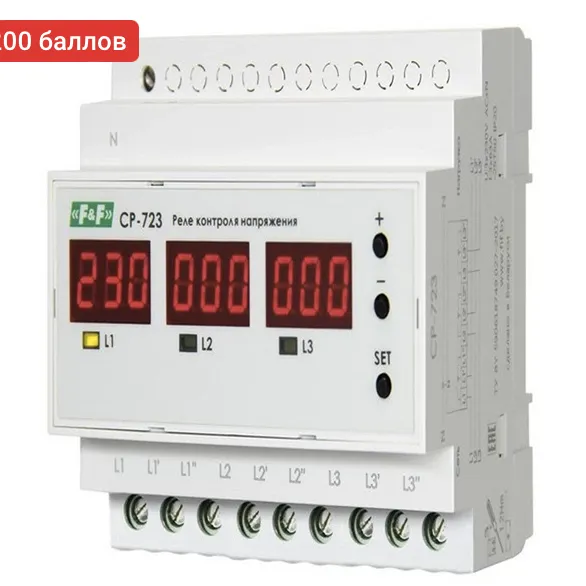

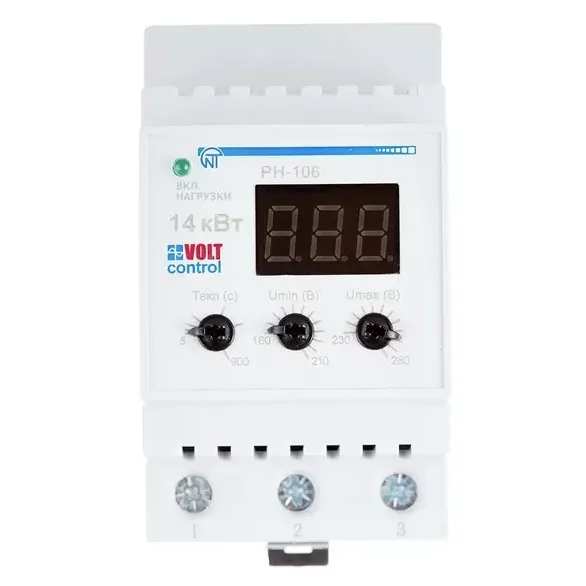

Реле напряжения
Реле напряжения служит для защиты всего квартирного или домового оборудования от слишком низкого или слишком высокого напряжения. Устройство устанавливают в распределительном щитке после вводного защитного автомата. У большинства моделей реле напряжения три настраиваемых параметра: максимально допустимое напряжение, минимально допустимое напряжение и время отключения. У бюджетных моделей реле напряжения эти параметры фиксированные и не регулируются.
Реле непрерывно контролирует напряжение в электрической сети. Если оно становится больше или меньше заданного порога (например, больше 260 В или меньше 190 В), прибор отключает нагрузку. Когда напряжение сети возвращается в норму, реле по истечении заданного времени снова включает подачу электроэнергии.

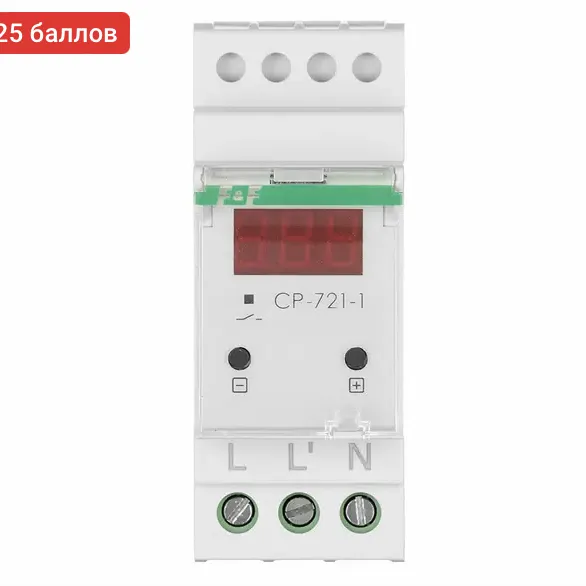

Реле контроля температуры
Реле контроля температуры управляет нагрузкой в зависимости от сигналов, получаемых от выносного температурного датчика. Его используют для включения и отключения обогревателей и охлаждающих установок для поддержания заданной температуры в домах и квартирах, овощехранилищах или оранжереях.
Источник: petrovich.ru

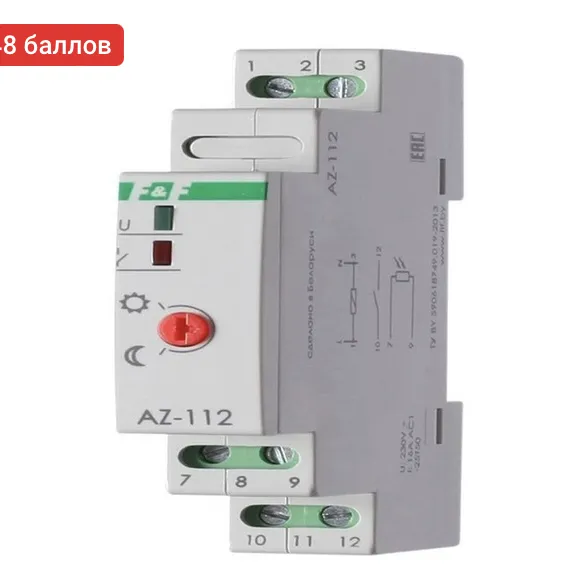

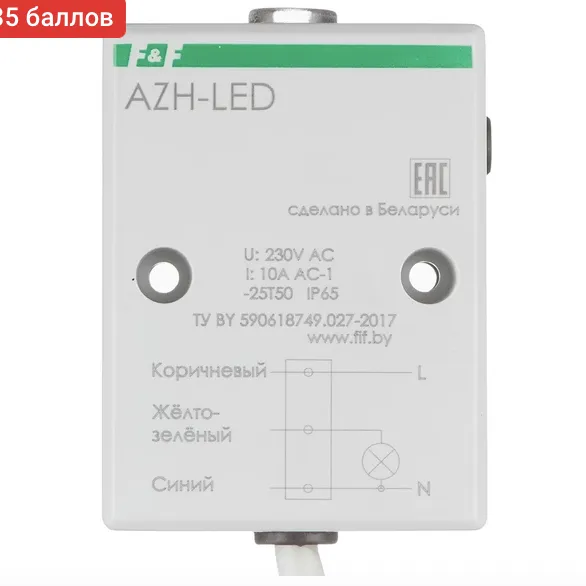

Фотореле
Фотореле используют для автоматического включения осветительных приборов по сигналам фотодатчика. С помощью этого устройства управляют наружным освещением дома, гаража или автомобильной стоянки: в сумерках светильники автоматически загораются, а на рассвете гаснут.
Выносной фотодатчик измеряет уровень освещенности и передает информацию реле. Когда значение показателей выходит за пределы установленного порога освещенности, реле срабатывает и свет включается или гаснет. Порог, при котором срабатывает реле, устанавливают с помощью регулятора на корпусе.

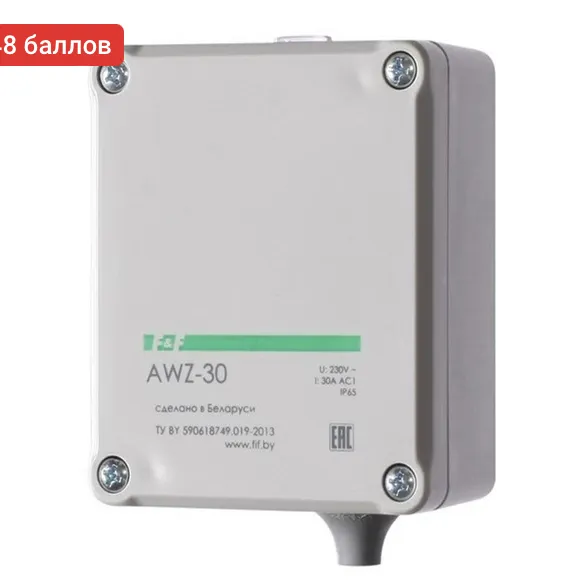

В продаже можно найти модульные фотореле с выносным датчиком для монтажа в распределительном щитке на DIN-рейку и модели, в которых реле и датчик объединены в одном герметичном корпусе.

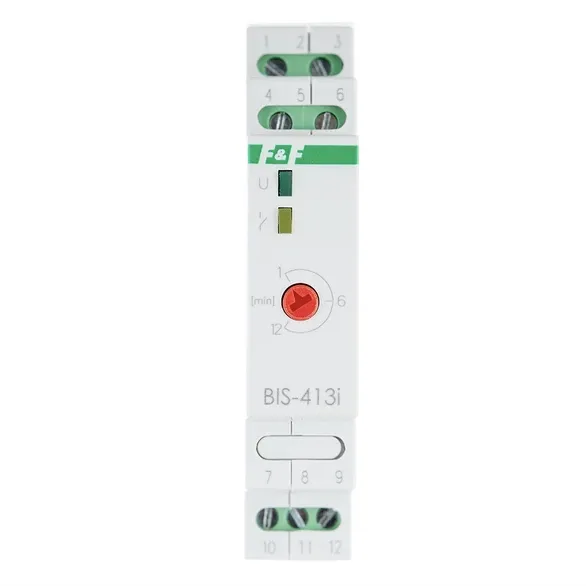

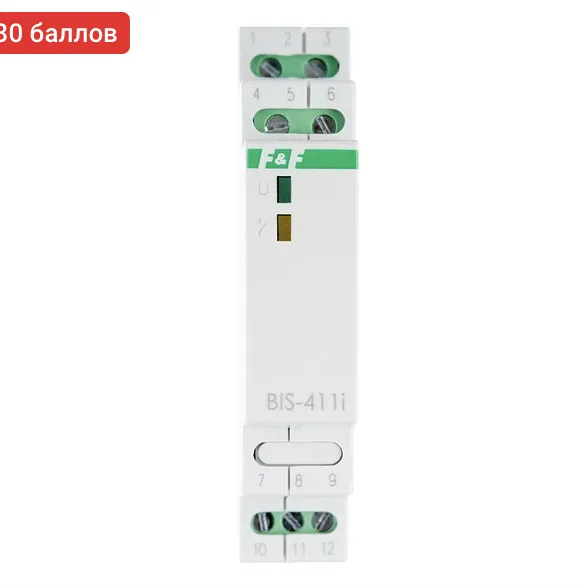

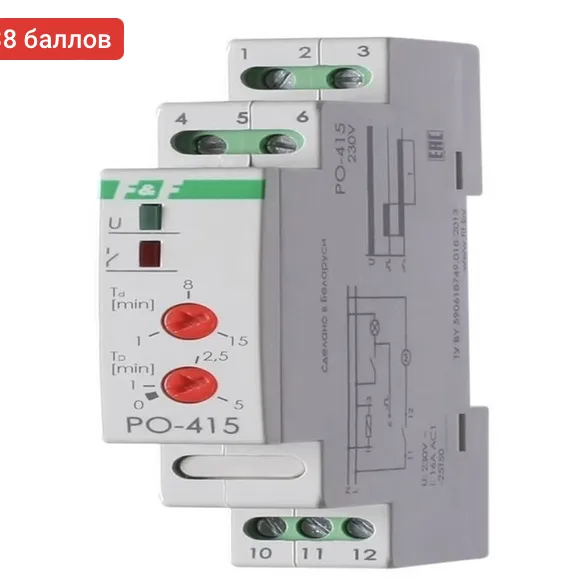

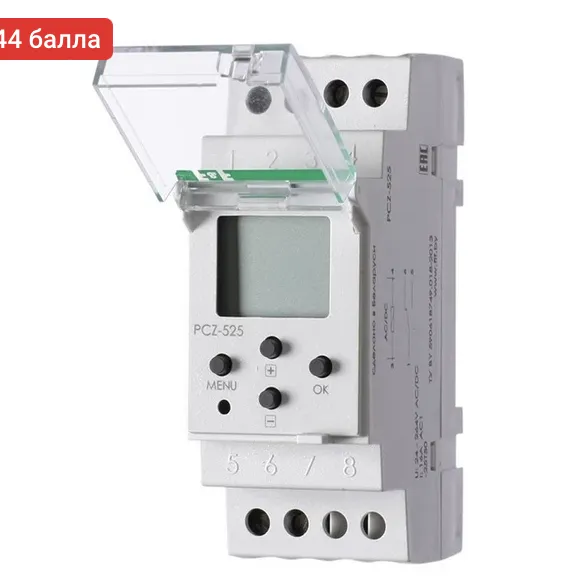

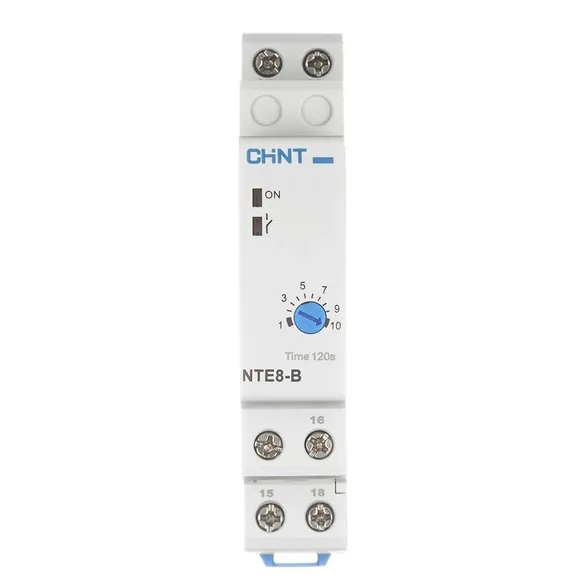

Реле времени
Реле времени (таймеры) включают и отключают питание прибора по времени. Некоторые модели можно запрограммировать на включение и отключение в определенные часы в течение суток и разных дней недели. Такие реле часто используют для управления освещением.
Также реле времени может обеспечивать работу в течение заданного интервала времени. Такие реле применяют в системах дежурного освещения, вентиляции, полива и других.
В продаже есть модульные реле времени, которые стационарно монтируют на DIN-рейку в распределительном щитке, и таймеры для подключения в розетку.

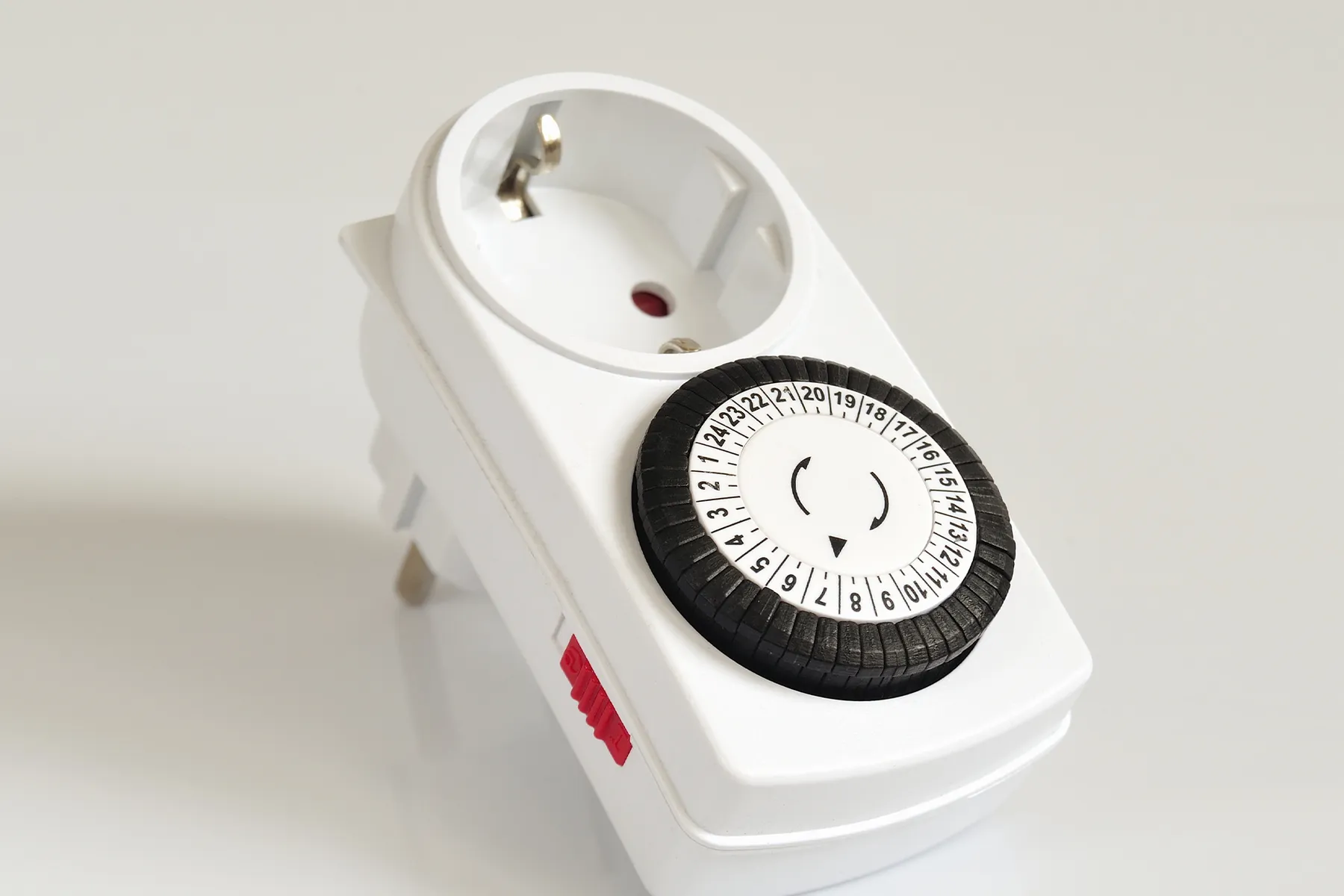

Таймер для подключения в розетку. Источник: shutterstock.com

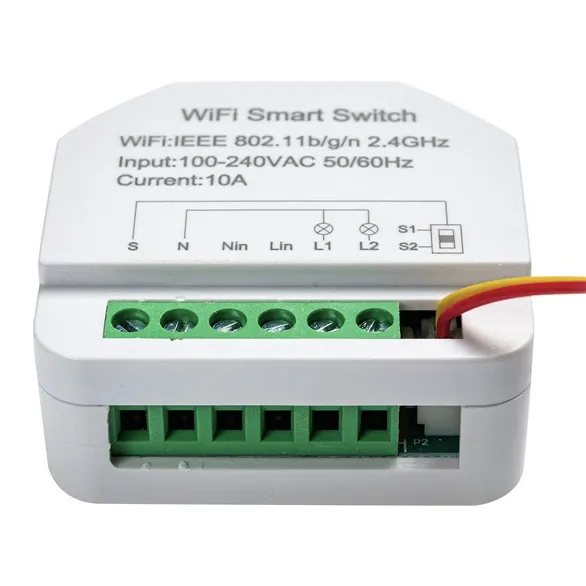

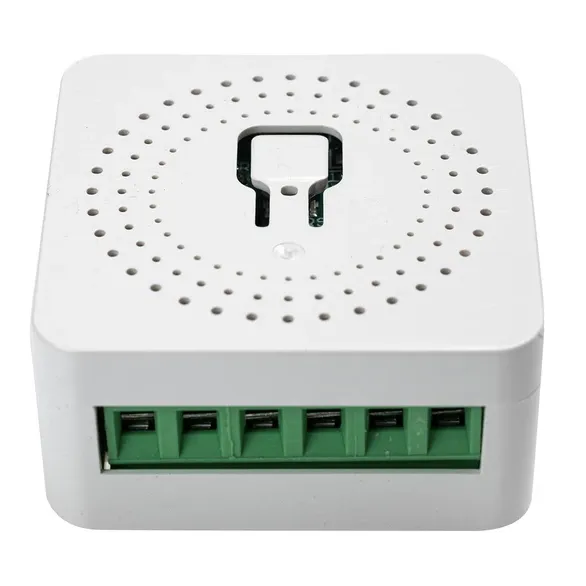

Wi-Fi-реле
С помощью Wi-Fi-реле можно включать или отключать электрические приборы в доме удаленно через мобильное приложение. Например, можно включить отопление на даче, и к моменту приезда хозяев дом прогреется.
Источник: petrovich.ru
Wi-Fi-реле монтируют в цепи питания устройства, которым необходимо управлять. Если мощности реле недостаточно для управления конкретным оборудованием, можно скомбинировать Wi-Fi-реле с модульным контактором. При такой схеме Wi-Fi-реле управляет контактором, а он уже включает нагрузку.
Как выбрать реле
Тип реле выбирают в зависимости от задачи, которую нужно решить. Конкретную модель выбирают по характеристикам:
- количество фаз — для дома или квартиры выбирайте однофазные устройства
- напряжение — в бытовой электросети оно составляет 220 В
- номинальная сила тока — она должна быть больше, чем суммарный ток всех подключенных к реле устройств
Основные характеристики реле всегда указывают на его корпусе. Также обязательно изучите паспорт конкретного устройства.
Номинальное напряжение и силу тока указывают на корпусе. Источник: petrovich.ru
Как подключить реле
Универсального алгоритма для подключения реле не существует — для каждого типа приборов он будет своим. Чтобы правильно подключить реле, внимательно изучите прилагаемую к нему инструкцию по монтажу. На корпусе прибора могут быть нарисованы подсказки по подключению.
Схема подключения реле, обозначенная на его корпусе. Источник: petrovich.ru
С установкой простейшего реле для включения светильников разберется и новичок. Но более сложные типы реле без специальных знаний в электрике установить не получится. В лучшем случае реле не будет работать, в худшем — прибор сломается или произойдет короткое замыкание. Не рискуйте — поручите работу профессионалам.
Резюме
В электрооборудовании квартиры и частного дома реле используют для управления электрическими котлами и бойлерами, для автоматического включения освещения, обогревателей или вентиляции, в качестве защитных устройств и в системе «умный дом».
Для конкретных задач используют свои типы реле — контакторы, импульсные, реле напряжения, фотореле, реле контроля температуры, реле времени и WI-Fi-реле. Выбор устройства, его установку и подключение лучше поручить профессиональному электрику.
