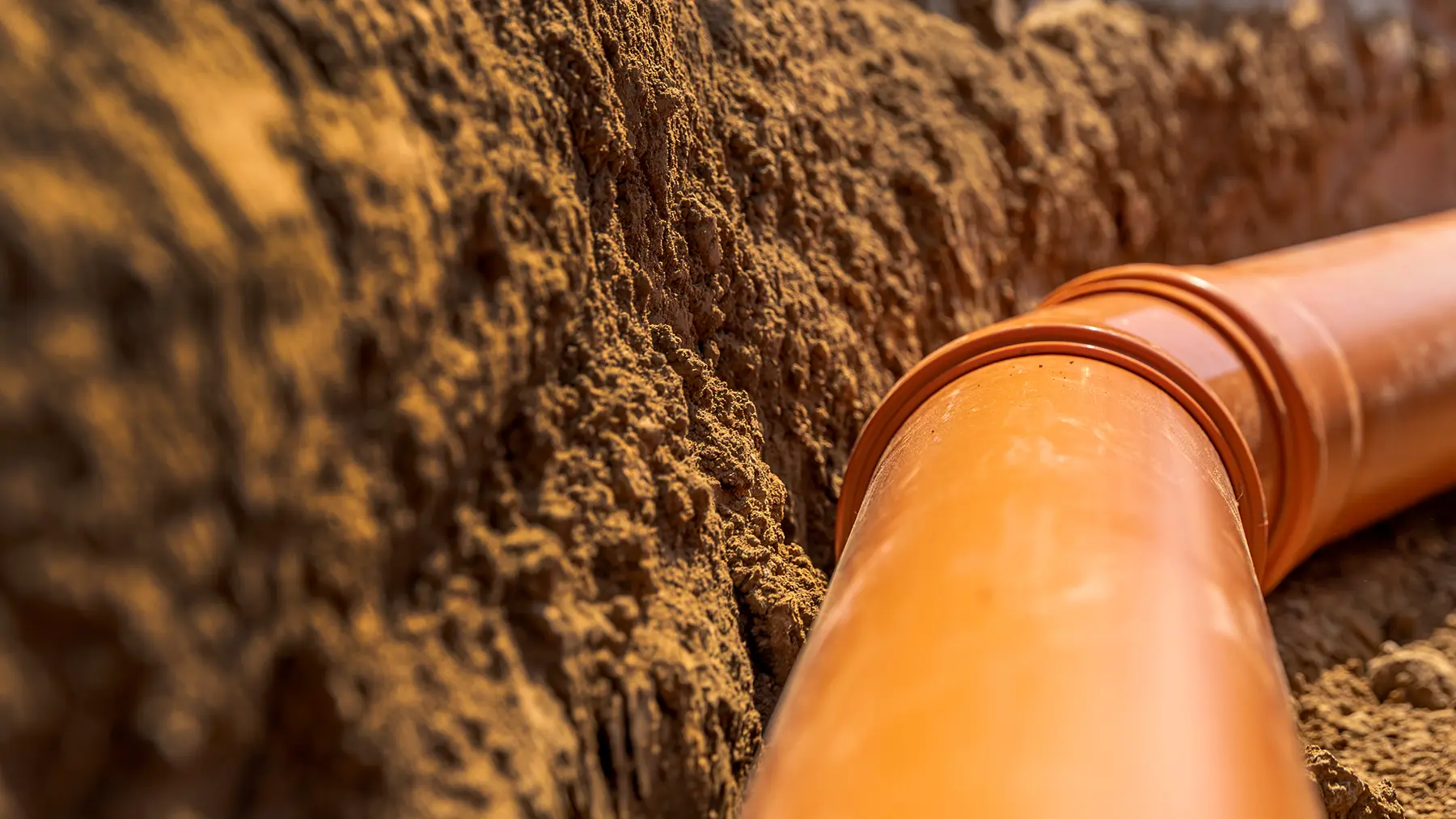

Как быстро и без закупорки стоки уйдут из дома в септик или центральную сеть — определяет угол наклона канализационной трубы. В статье расскажем, какой перепад задают нормативные документы для разных диаметров и от чего он зависит. Также разберем, как самостоятельно рассчитать уклон канализации на 1 метр, чтобы система служила долго и не создавала проблем с засорами.
Источник: Eduard Goricev/Shutterstock.com/FOTODOM, изображение модифицировано редакцией
Какой должен быть уклон канализационной трубы на 1 метр
Прежде чем браться за монтаж, важно разобраться с техническими и правовыми нюансами системы отвода стоков. Это поможет корректно провести коммуникации. Даже если вы решили нанять специалистов для монтажа канализации, нужно разбираться в вопросе, чтобы контролировать их работу.
Регламентирующие документы
Уклон канализационных труб регулируют несколько нормативных документов. Основные из них:
- СП 30.13330.2020 (актуализированная редакция СНиП 2.04.01-85) — действует для внутренних коммуникаций
- СП 32.13330.2018 (обновленная версия СНиП 2.04.03-85) — регулирует прокладку наружных систем

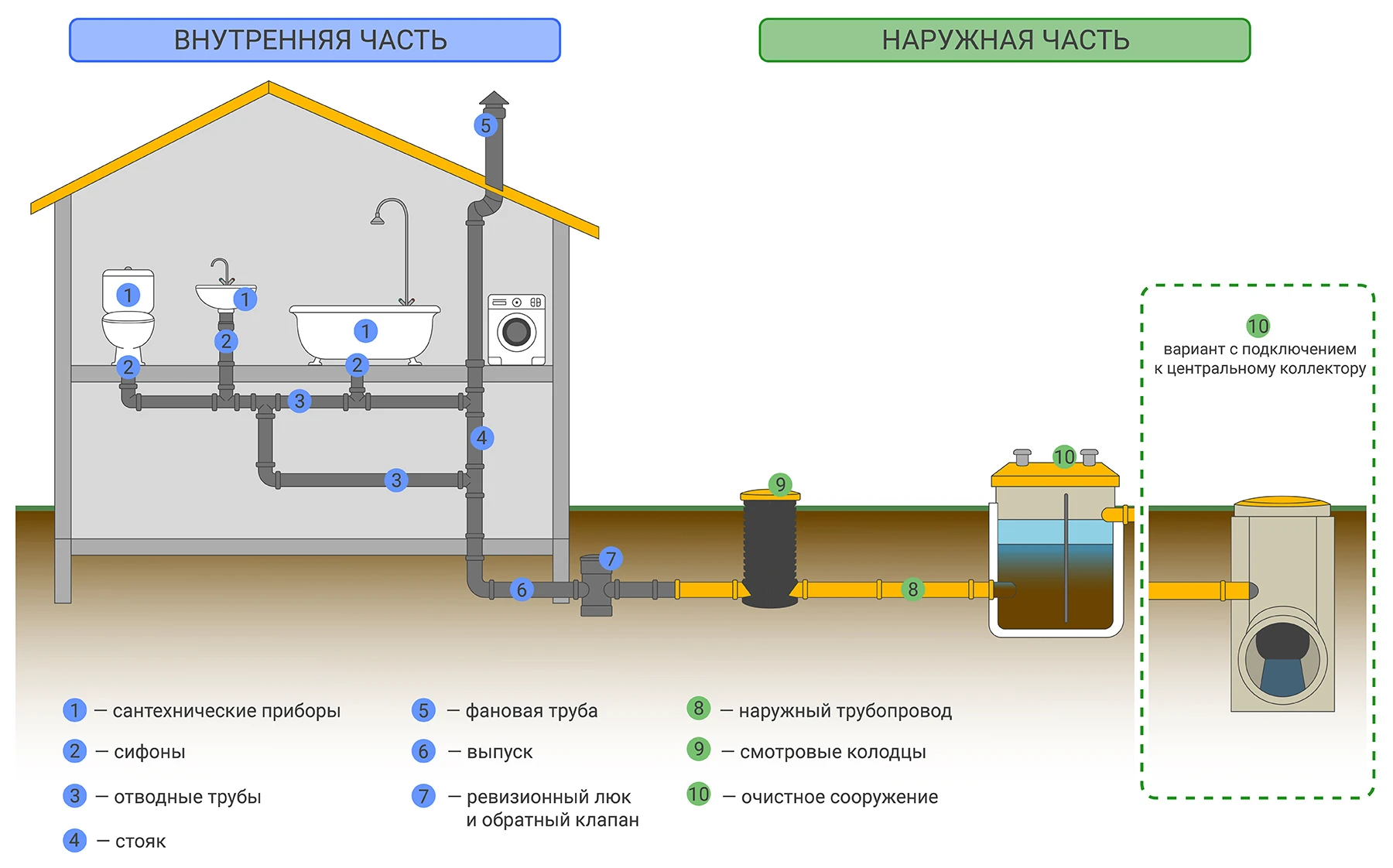

Схема внутренней и наружной канализации
Из этих документов для возведения канализации важны следующие общие положения:
- минимальный уклон трубопровода зависит от его диаметра (далее Ø) — чем он больше, тем меньший перепад нужен, и наоборот
- расчет ведут с учетом скорости движения стоков и степени наполнения системы
- максимальный уклон для всех диаметров канализационных труб внутренней сети общий и не должен превышать 15 см
От чего зависит уклон канализации
На выбор угла наклона канализационных труб влияет сразу несколько факторов:
- Диаметр трубы. Чем он больше, тем меньший перепад требуется для нормального стока.
- Состав и объем сточных вод. Бытовая канализация с твердыми включениями требует большего угла, чем сток только с жидкостью.
- Длина магистрали. На протяженных участках перепад высоты получается слишком большим и его может быть невозможно вписать, например, в конкретном помещении. Из-за этого иногда наклон приходится уменьшать.
- Материал труб. Гладкие пластиковые изделия создают меньше сопротивления потоку, чем чугунные или асбестоцементные. По этой причине для канализации преимущественно выбирают именно ПВХ-трубопроводы.
- Скорость движения стоков. Она должна оставаться в пределах самоочищающей, то есть около 0,7 м/с.
- Глубина промерзания грунта. От нее зависит минимально допустимая глубина прокладки коммуникаций на улице.
Как сделать дренаж участка своими руками
Узнайте большеУклон труб внутренней канализации по СНиП

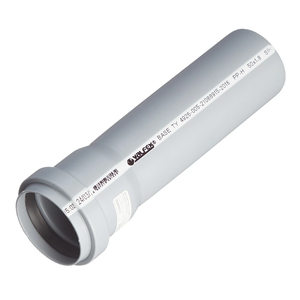

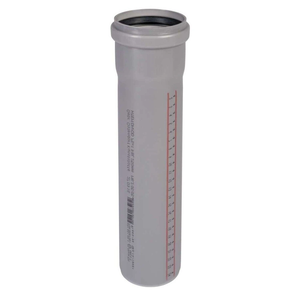

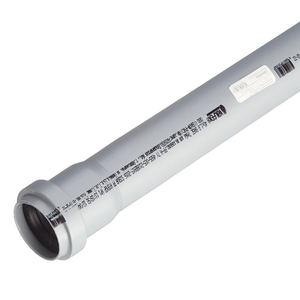

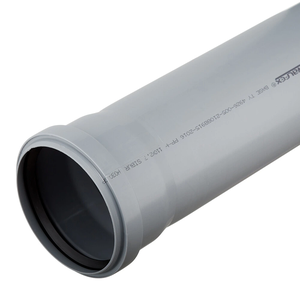

Внутри частного дома или квартиры используют тонкостенные и легкие серые ПВХ-трубы малого диаметра: от 32 до 160 мм. Каждую из них подключают к определенному сантехническому прибору.
В таблице привели значения угла наклона для внутренних канализационных труб разного диаметра на 1 метр:
| Диаметр (Ø), мм | К какой сантехнике идет отвод | Минимальный уклон, см/м | Оптимальный уклон, см/м | Максимальный уклон, см/м |
| 40 | Раковина, биде | 3 | 3–3,5 | 15 |
| 50 | Ванна, душевой поддон, кухонная мойка | 3 | 3 | 15 |
| 75 | Переходные участки, групповые подключения нескольких приборов | 2 | 2–2,5 | 15 |
| 100 или 110 | Унитаз, канализационный стояк и фановая (вентиляционная) труба | 2 | 2 | 15 |
| 160 | Общий выпуск из здания, групповой стояк в многоквартирном доме | 0,8–1 | 1–2 | 15 |
Максимальный показатель 15 см общий для всех диаметров внутренней канализационной сети — это ограничение задает пункт 18.3 в СНиП 2.04.01-85.

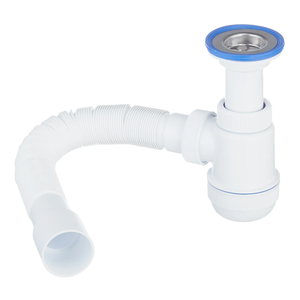

Изделия Ø32 мм в СП не указаны, но они довольно популярны. Обычно через них подключают сифоны раковин, а также некоторые мойки с маленьким сливным отверстием. Уклон для Ø32 мм берут такой же, как для Ø40 мм. Для магистрали, которая объединяет несколько подобных приборов, применяют ПВХ-трубы диаметром не менее Ø50 мм.
Аналогично поступают и с другими диаметрами, отдельно не прописанными в нормах. Например, для изделий Ø58 мм ориентируются на значения для труб Ø50 мм, а в случае Ø90 мм — на Ø100 мм.
Другая ситуация с канализационными трубами Ø150 мм. Таких в продаже уже нет. Это устаревший диаметр, который остался только в СНиП. Но норматив по уклону для него можно отнести к изделиям Ø160 мм.
Уклон труб наружной канализации по СНиП

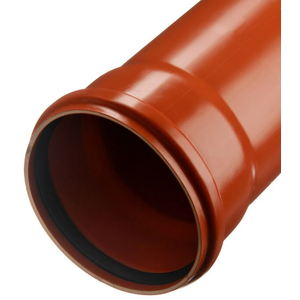

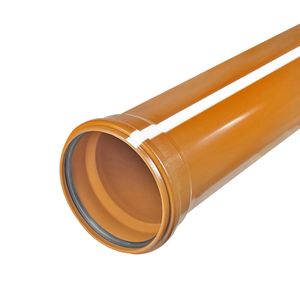

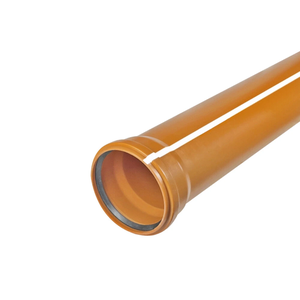

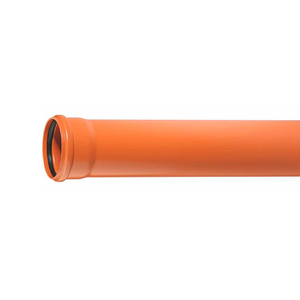

Наружную (уличную) канализацию прокладывают от частного дома до септика или центральной системы из труб оранжевого цвета. Их стенки толще, чем у серых, они жестче и способны выдерживать давление грунта.
Значения уклона наружных канализационных труб на 1 метр привели в таблице:
| Диаметр (Ø), мм | Назначение | Минимальный уклон, см/м | Оптимальный уклон, см/м | Максимальный уклон, см/м |
| 110 | Вывод из частного дома в септик или колодец | 2 | 2 | 15 |
| 160 | Магистрали, подключение нескольких домов, дренажная система участка | 0,8 | 1–2 | 15 |
| 200 | Уличные коллекторы и крупные сети | 0,7 | 0,7–1 | 15 |
Для внешних сетей СП 32.13330.2018 отдельного норматива на максимальный уклон не содержит. На практике для наружной канализации ориентируются на те же 15 см, чтобы избежать разделения потока на жидкую и твердую фракции и заиливания.
Как рассчитать угол наклона канализационной трубы
Нормативы задают только диапазон значений уклона, но на реальном объекте важно получить точную цифру: на сколько сантиметров опустить трассу по всей ее длине, чтобы уложиться в разрешенный перепад высоты. Именно поэтому расчет угла наклона труб канализации — или разуклонки — нужен даже при наличии готовой нормы.
Формула расчета уклона канализации:
i = h / L, где:
- i — уклон ПВХ-труб
- h — перепад высоты между началом и концом трассы
- L — длина магистрали
Чтобы рассчитать оптимальный показатель для правильной прокладки, все цифры нужно перевести в метры.
Рассмотрим, как использовать формулу на практике. Расчет можно построить в двух направлениях — в зависимости от того, что известно заранее:
- Первый вариант — известны длина магистрали и доступный перепад высоты, нужно найти реальный уклон. Такая ситуация возникает, когда высота помещения или расстояние от выпуска до септика ограничивают возможности монтажа. Например, если перепад между стояком и септиком составляет 15 см (0,15 м), а длина трубы — 6 м, уклон получится таким: i = 0,15 / 6 = 0,025, то есть 2,5 см/м. Далее нужно сравнить полученное значение с нормативным диапазоном для выбранного диаметра трубы. Если оно попадает между минимальным и максимальным уклоном — трассу можно прокладывать. Если угол наклона получился другой — придется менять диаметр ПВХ-изделия, длину трассы или глубину заложения, чтобы добиться баланса в системе водоотвода.
- Второй вариант — известны диаметр трубы и длина трассы, нужно найти перепад высоты. Формула для этого случая: h = i × L. Например, для ПВХ-трубы Ø110 мм оптимальный уклон по нормативным документам — 2 см (0,02 м) на 1 погонный метр. Если длина трассы составляет 5 м, перепад высоты рассчитывают так: h = 0,02 × 5 = 0,1 м. Значит, конец отвода должен быть ниже начала на 10 см.
Чтобы не считать значения вручную для каждого метра трассы, ориентируйтесь на готовые показатели допустимых перепадов для канализационных труб разной длины:
| Уклон, в см/м | Перепад на 1 м, см | Перепад на 3 м, см | Перепад на 5 м, см | Перепад на 10 м, см |
| 0,8 | 0,8 | 2,4 | 4 | 8 |
| 1 | 1 | 3 | 5 | 10 |
| 2 | 2 | 6 | 10 | 20 |
| 3 | 3 | 9 | 15 | 30 |
Такой расчет пригодится на этапе проектирования. Он показывает, поместится ли труба канализации с нужным уклоном в доступную высоту помещения или глубину траншеи. В результате метод позволяет выбрать оптимальный диаметр и путь прокладки.
Практические советы по монтажу и контролю уклона канализации
Правильный расчет угла наклона — только часть задачи. Не менее важен и сам процесс сборки и установки ПВХ-изделий. От этого зависит, будет ли система работать без засоров. Если задача кажется вам сложной, ее можно доверить профессионалам по строительству инженерных сетей.
Как правильно сделать канализацию в частном доме
Узнайте большеПодготовка трассы для труб
Перед прокладкой канализационных магистралей основание под них готовят отдельно для улицы и помещения:

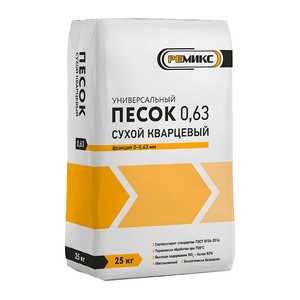

- Для наружных сетей по дну траншеи устраивают подушку из песка толщиной 5–10 см и тщательно ее утрамбовывают. Такая подготовка защищает трубопровод от просадки грунта. Песок для подушки берут без крупных камней и строительного мусора: острые включения могут повредить стенки трассы под весом грунта.

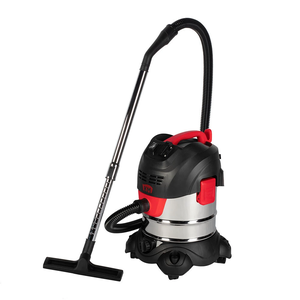

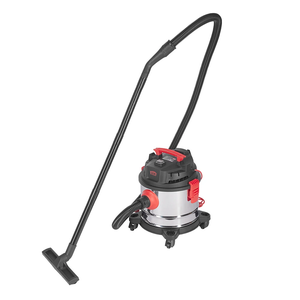

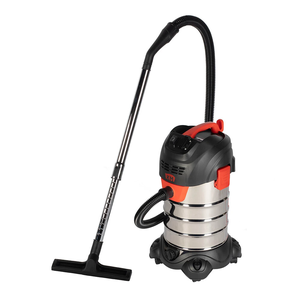

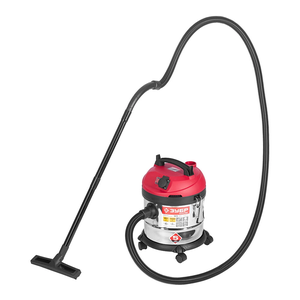

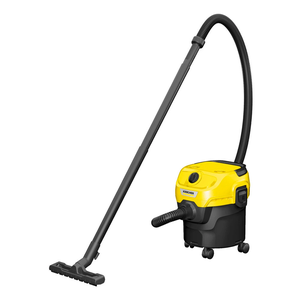

- Для помещения подготовка проще: основание очищают от старых покрытий, пыли и мусора строительным пылесосом (его можно взять в аренду). Черновой пол или грунт под ним должен быть ровным, без резких перепадов, которые могут сбить нужный угол наклона канализации при монтаже.
Разметка уклона труб
Точная разметка — ключевой этап, от которого зависит правильный перепад канализации. Нанести линию уклона можно одним из двух способов:

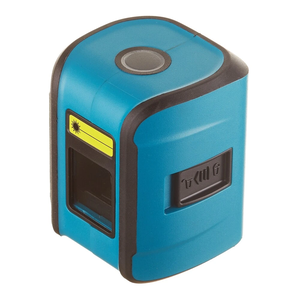

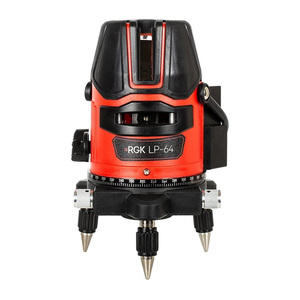

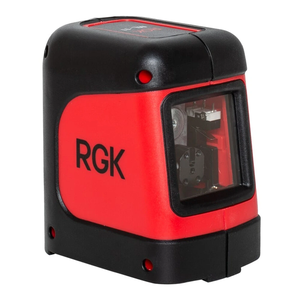

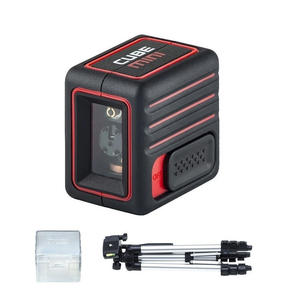

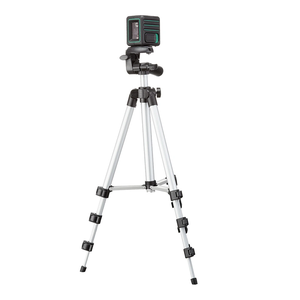

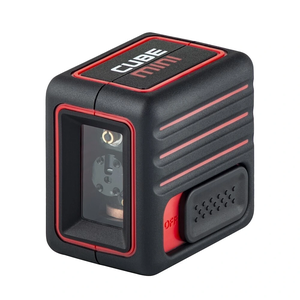

- Лазерный уровень (нивелир). Прибор проецирует ровную горизонтальную или наклонную линию на стену, на которую и нужно ориентироваться. Современные лазерные модели (их также можно арендовать) позволяют сразу задать нужный угол наклона трубы в градусах или в процентах, что упрощает разметку на длинных участках.

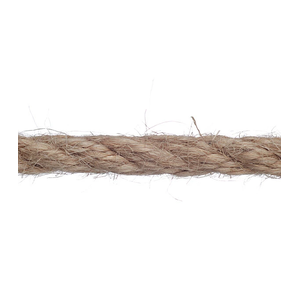

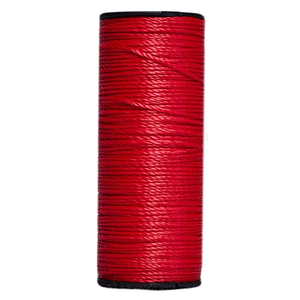

- Натянутый шнур. Более простой и доступный способ для домашнего мастера. Тонкий канат, джут или яркую нить закрепляют между началом и концом трубопровода на рассчитанной высоте с правильным уклоном. Для этого в основание или стены вкручивают саморезы и фиксируют на них шнурок. По этой линии ориентируются при укладке магистрали. Такой метод подходит для коротких участков и требует предварительного расчета перепада высоты.
Фиксация канализационных труб
После разметки ПВХ-трубопроводы фиксируют так, чтобы они не смещались и не провисали в процессе эксплуатации.

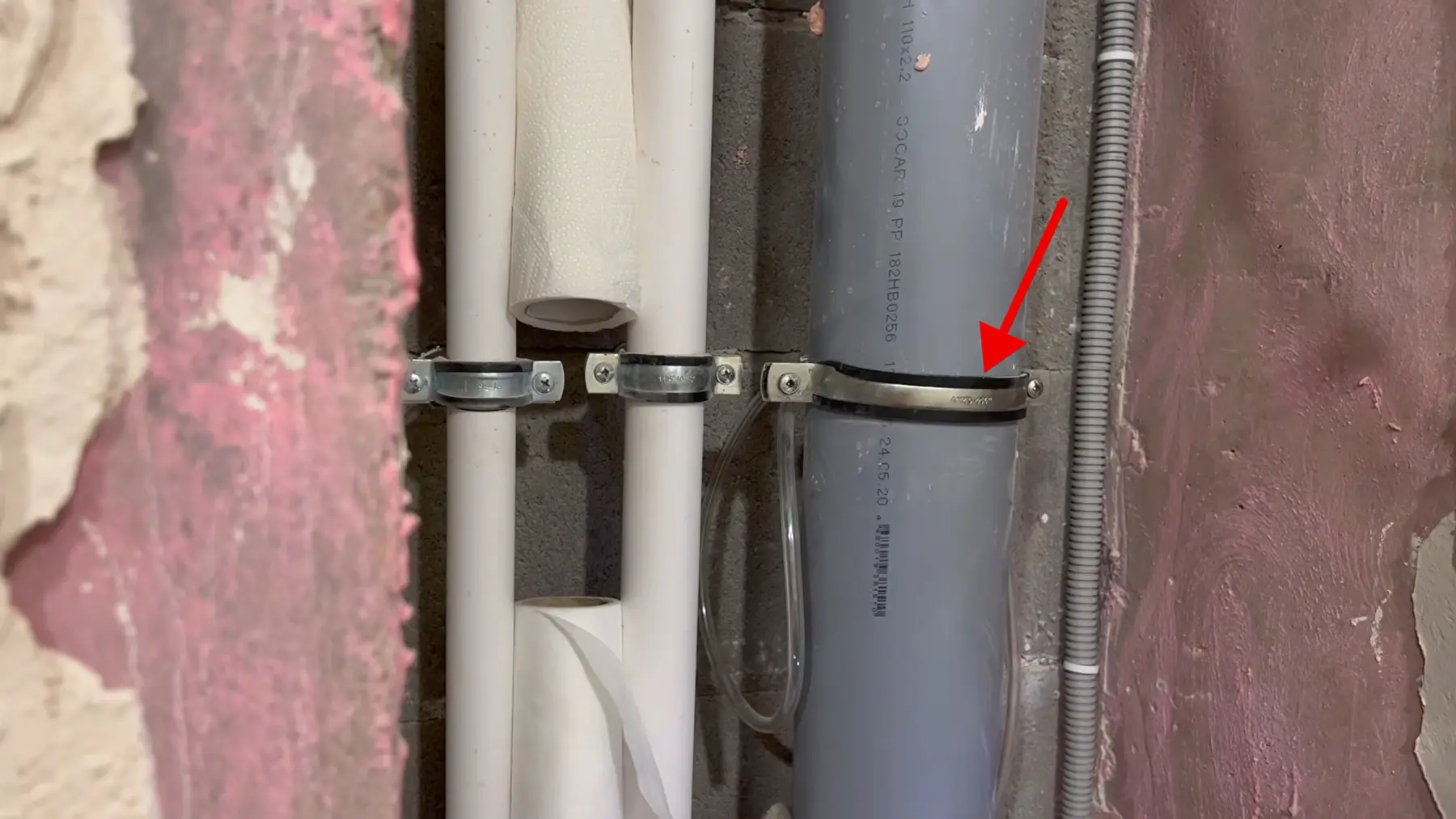

Сантехнический хомут, удерживающий канализационный стояк. Источник: YouTube | Клименко Тимофей

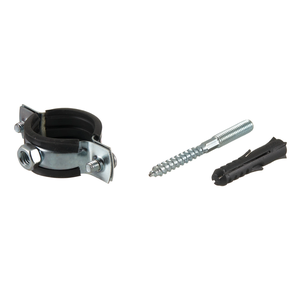

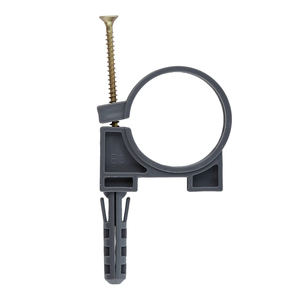

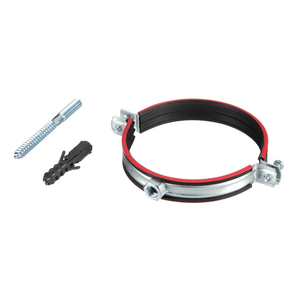

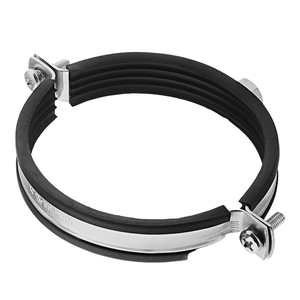

Для внутренней канализации используют сантехнические хомуты, подбирая их под размер труб. Крепления ставят через каждые 10–15 диаметров трубы. Например, при Ø50 мм оптимальный шаг — 50–75 см. Резиновая прокладка в хомуте гасит вибрацию при сливе воды и не дает системе смещаться от заданного уклона.

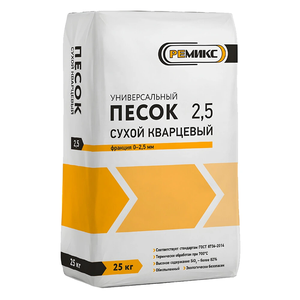

Наружные сети обсыпают песком без крупных камней слоем 15–20 см с боков и сверху. Это равномерно распределяет нагрузку от грунта и не дает ПВХ-трубе смещаться от допустимого уклона при сезонных подвижках почвы.
Какие бывают хомуты и для чего используются
Узнайте большеКонтроль и проверка угла наклона труб при укладке
Проверку уклона канализации выполняют на каждом этапе монтажа, а не только после завершения работ. При таком подходе проще исправить ошибку до засыпки траншеи или закрытия финишной отделкой.
Инструменты для контроля:
- лазерный нивелир — для быстрой и точной проверки на любом участке трассы
- длинный пузырьковый уровень — доступная альтернатива для небольших объемов работ

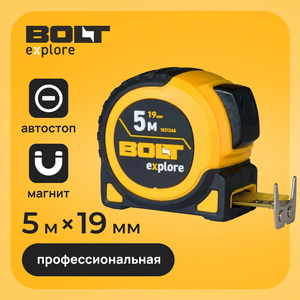

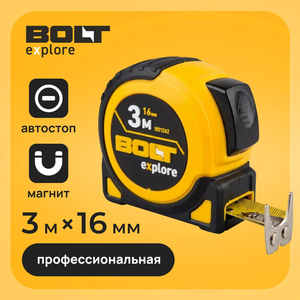

- шнур и рулетка — простой вариант для самостоятельной сверки уклона без специальных приборов
Алгоритм проверки угла разуклонки канализационных труб вручную:
- Отметьте точку начала трубопровода. Обычно это раструб у стояка или сантехнического прибора.
- Отложите от этой точки нужную длину ПВХ-трубы по горизонтали.
- Рассчитайте перепад высоты для этой длины по формуле h = i × L. Отмерьте его вниз от конечной точки.
- Соедините полученную точку и начало прямой линией. Она задает ось трубы.
- Соберите и установите на место весь отвод. Когда он готов, приложите пузырьковый уровень вдоль него и сверьте показания с рассчитанным значением.
Если трасса лежит ровнее нормы — уклон занижен и стоки будут двигаться медленно. Если она наклонена сильнее расчета — стоит проверить, не превышен ли максимальный перепад в 15 см.
Частые ошибки при устройстве уклона канализационных труб
Даже при точном расчете угла наклона можно допустить ошибки, которые снизят срок службы системы или сразу приведут к засорам. Самые распространенные из них:
- Провисание ПВХ-трубы между креплениями. В образовавшемся кармане застаивается вода и появляется неприятный запах.
- Отсутствие повторной проверки перепадов. Если их измеряют только при разметке, то не учитывают возможное смещение трубы в процессе укладки и засыпки траншеи. Проверяйте значения уклона на каждом этапе работ.
- Резкая смена угла наклона. Некоторые мастера меняют уклон трубопровода посреди трассы, пытаясь обойти препятствие или сэкономить высоту. Это создает точку, где скорость потока резко меняется, именно здесь впоследствии чаще всего образуется засор. Выдерживайте единый уклон по всей длине магистрали.
Куда отвести воду от дома
Узнайте большеЧто будет, если не соблюдать норматив
Отклонение от норм в любую сторону нарушает работу самотечной канализации и рано или поздно приводит к аварии в системе. Что происходит в каждом случае:
- Последствия недостаточного уклона. Скорость движения стоков падает ниже самоочищающей — 0,7 м/с. Вода уходит медленно, а твердые частицы оседают на дне ПВХ-трубы. Осадок нарастает, просвет сужается, канализация забивается.
- Последствия избыточного перепада. Здесь распространен миф: чем сильнее наклонена магистраль, тем лучше уходит вода. На деле происходит обратное: жидкость на большой скорости обгоняет твердые фракции, которые оседают на стенках трубопровода. Кроме того, слишком резкий перепад может сорвать гидрозатвор в сифоне — по итогу в помещение проникает неприятный запах.

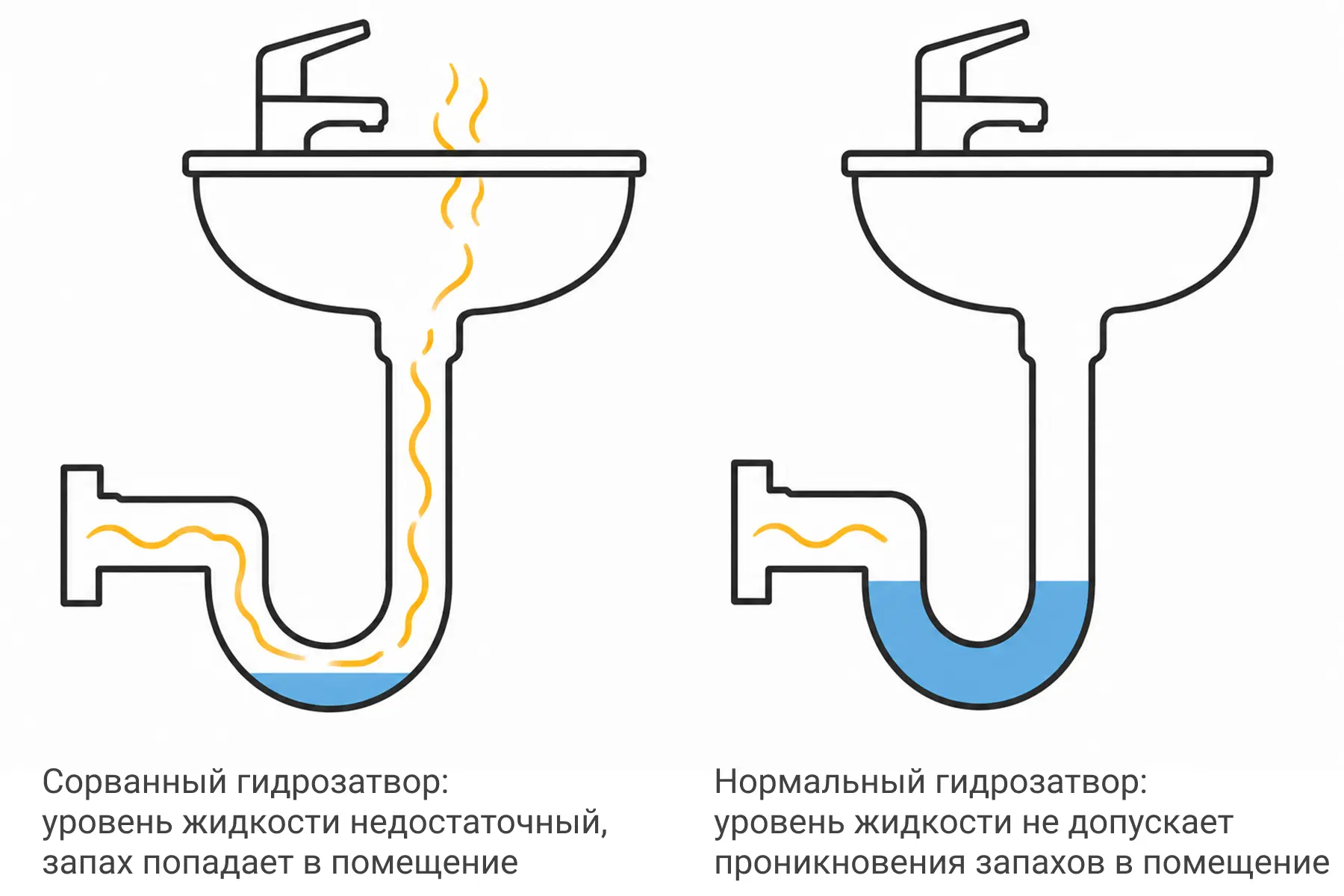

Как работает сорванный гидрозатвор в сравнении с исправным
Что делать, если соблюсти уклон невозможно
На практике не всегда получается выдержать нормативный угол наклона канализации — мешает высота помещения, расстояние до стояка или особенности планировки. Рассмотрим несколько популярных сценариев и рабочих решений для каждого из них:
- Санузел расположен далеко от стояка, а поднимать пол нельзя. Чаще всего эта ситуация возникает при перепланировке квартиры, когда унитаз переносят в другое место, а перепада высоты для нужной разуклонки не хватает. Решение — применение насосной канализационной установки (сололифта). Устройство измельчает стоки и перекачивает их под давлением в стояк, поэтому наклон ПВХ-трубы на этом участке уже не критичен.
- Длина трассы слишком большая для доступной высоты. Если увеличить перепад некуда, а участок протяженный, берите более крупный диаметр трубы. Для него нормативный минимальный уклон меньше, поэтому то же расстояние потребует меньшего перепада высоты.
- Трубопровод проходит через несколько помещений с разным уровнем пола. В этом случае устраивают перепадный колодец: часть трассы прокладывают с нормативным уклоном до этой точки, а затем через вертикальный стояк воду сбрасывают на новый уровень. Далее магистраль продолжают с тем же расчетным уклоном.
- Высота от выпуска до септика ограничена рельефом участка. Если очистное сооружение стоит выше выхода канализации из дома, самотечная система не сработает. В этом случае ставят насосную станцию и прокладывают напорную систему: она поднимает стоки на нужную высоту и подает их в септик под давлением.
Как выбрать очистное сооружение для частного дома
Узнайте большеОбщий принцип выбора решения: сначала проверьте, можно ли увеличить диаметр ПВХ-трубы или изменить трассу без насоса — это дешевле в обслуживании. Если ситуация не позволяет так сделать, устанавливайте сололифт или насос как единственный вариант обеспечения отвода стоков.
Часто задаваемые вопросы
Какой должен быть уклон канализационной трубы в квартире?
Какой уклон канализации нужен в частном доме?
Как проверить уклон уже смонтированной и закрытой канализации?
Резюме
Уклон канализационной трубы влияет на то, как быстро стоки уходят из дома в септик или центральную систему. Минимальные допустимые перепады для каждого диаметра определяют согласно нормативам СНиП. Наибольшее значение тоже есть: для внутренней сети оно не должно превышать 15 см/м, при монтаже наружной магистрали стараются придерживаться такого же показателя.

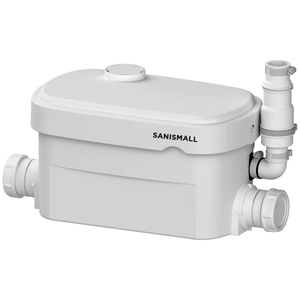

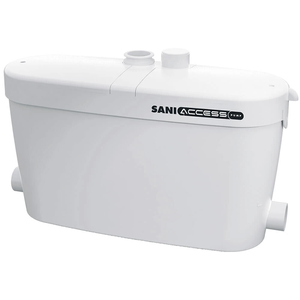

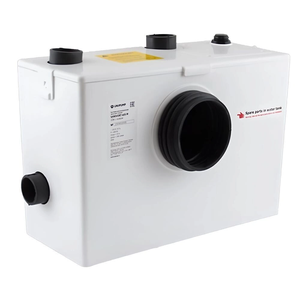

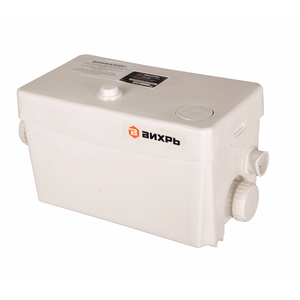

Если соблюсти нормативную разуклонку мешает высота помещения или расстояние до стояка, устанавливают сололифт или насосную станцию, увеличивают диаметр трубы либо используют перепадный колодец. Соблюдение наклона защищает систему от засоров и неприятного запаха.
