Мягкая (гибкая, битумная) черепица — это красивый и долговечный кровельный материал, который подходит для любых жилых домов и хозяйственных построек с уклоном кровли от 12–15 градусов. Она отлично смотрится и на крыше большого коттеджа, и на небольшом садовом домике. Несмотря на название, черепица прочная и долговечная. В статье разберем все этапы монтажа мягкой кровли своими руками.

Что нужно для монтажа мягкой кровли

У кровли из битумной черепицы много преимуществ:

• универсальность и гибкость — подходит для крыш любой формы, в том числе изогнутых и куполообразных
• водонепроницаемость — благодаря сплошному настилу и плотному прилеганию листов
• хорошая шумоизоляция — меньше шума от дождя и града по сравнению с металлической кровлей
• технологичность — укладка не требует специальных знаний и использования дорогостоящих инструментов, ее вполне можно выполнить своими руками
• долговечность — срок службы покрытия достигает 50 лет
• неприхотливость в уходе, ремонтопригодность
• эстетичность, широкий выбор цветов

Чтобы при работе не возникало заминок, нужно заранее все спланировать, подготовить инструменты и материалы, а также подробный чертеж.

Проект

Некоторые считают, что кровлю можно монтировать без проекта, опираясь только на опыт и теоретические знания. Однако чертеж гарантирует не только надежность и долговечность конструкции, но и помогает избежать лишних расходов. Также он позволяет получить гарантию — некоторые производители мягкой черепицы дают ее на свой продукт только при наличии профессионально выполненного проекта крыши.

Что должно быть прописано в документе:

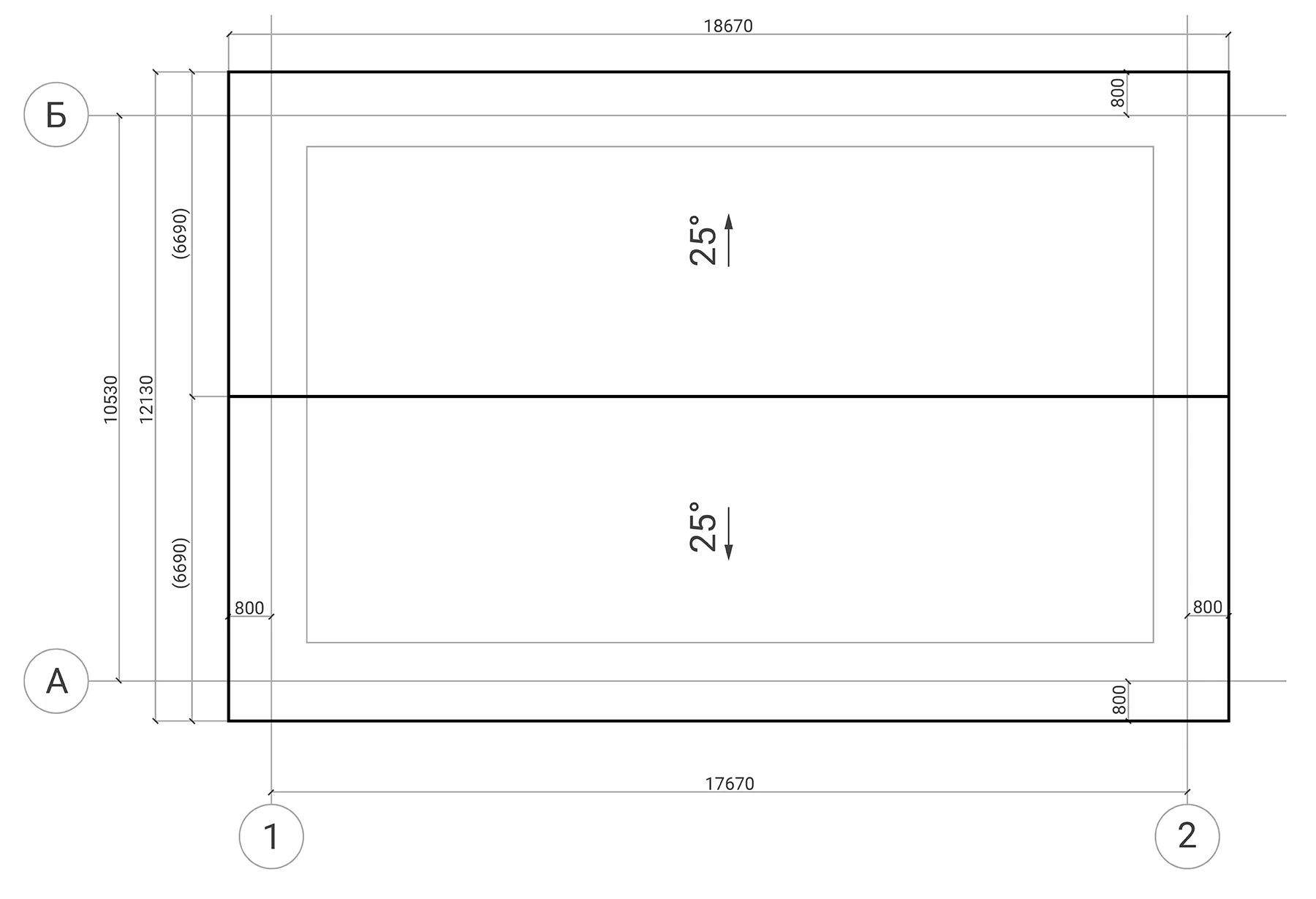

• детальный план крыши с указанием всех размеров, углов наклона, примыканий, выходов вентиляционных труб и других элементов
• список необходимых материалов, их количество, спецификации
• схема укладки кровли
• детальные чертежи узлов примыкания кровли к стенам, трубам, парапетам и другим элементам с указанием используемых материалов и способов монтажа
• схема вентиляции подкровельного пространства
• подробные рекомендации по технологии монтажа мягкой кровли, учитывающие особенности крыши и выбранных материалов

Инструменты и материалы

Для укладки гибкой черепицы понадобятся следующие инструменты:

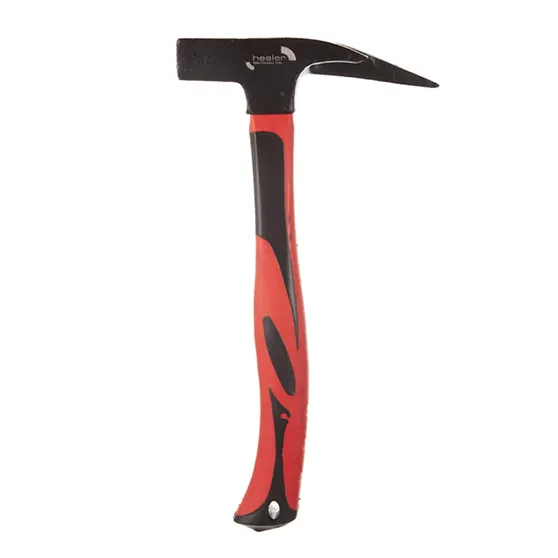

• молоток кровельщика

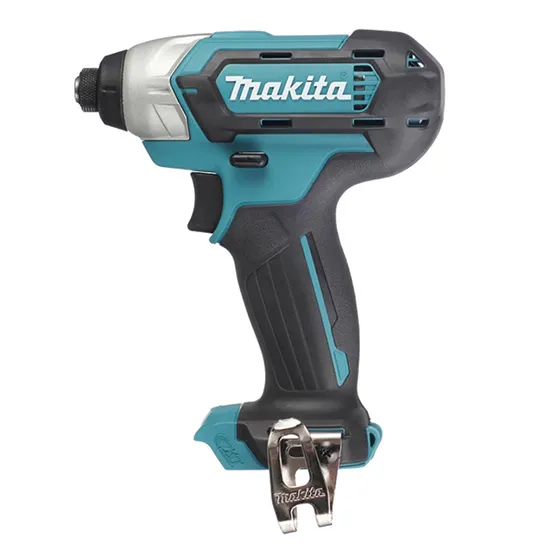

• шуруповерт (можно взять в аренду)
• кровельный нож с трапециевидным или крючкообразным лезвием

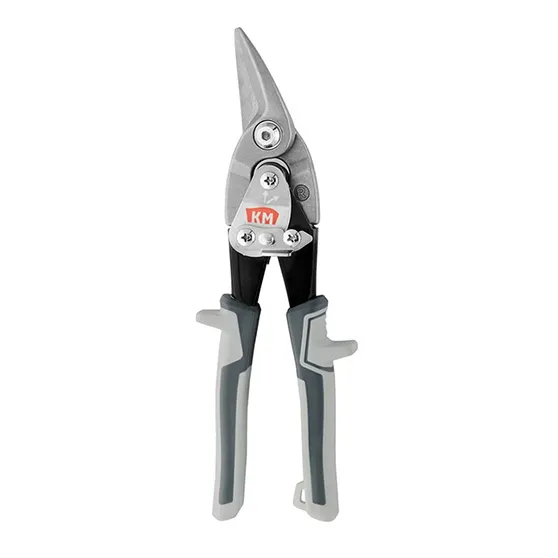

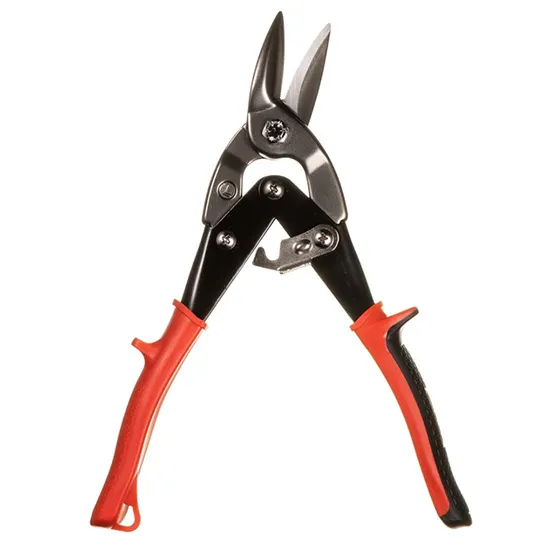

• ножницы по металлу
• строительный степлер со скобами

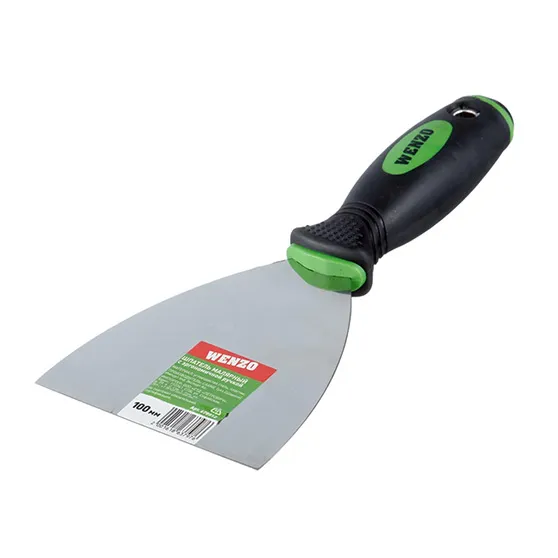

• шпатель

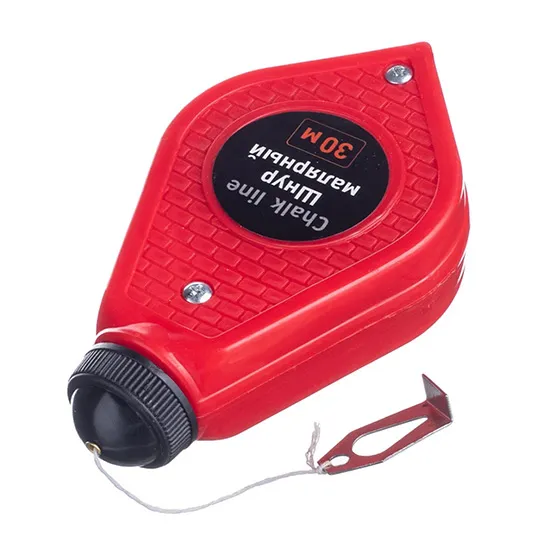

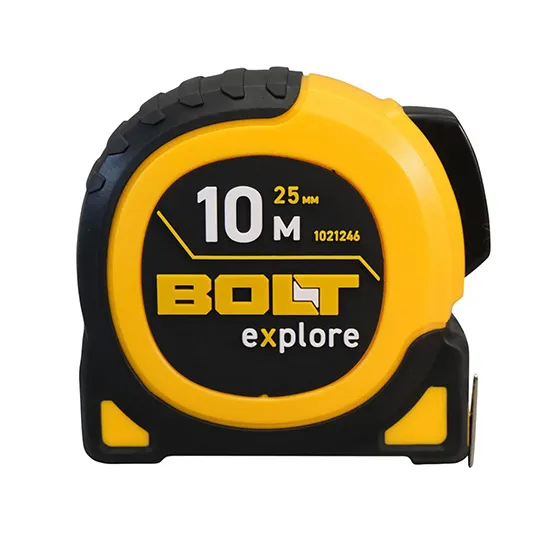

• измерительный и разметочный инвентарь: рулетка, отбивочный шнур, маркер, карандаш или мел

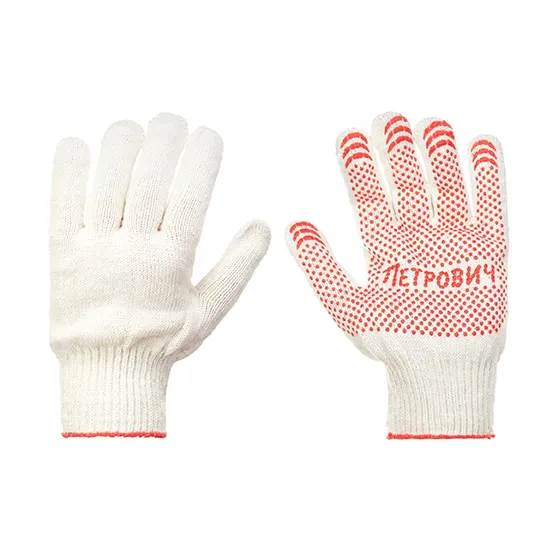

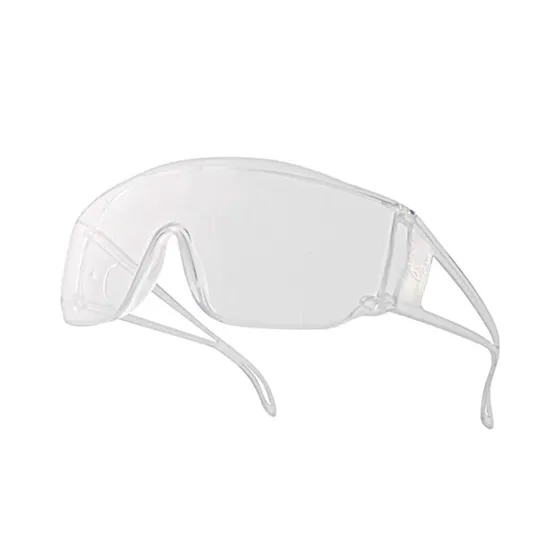

• средства индивидуальной защиты — перчатки, очки

Также подготовьте такие материалы:

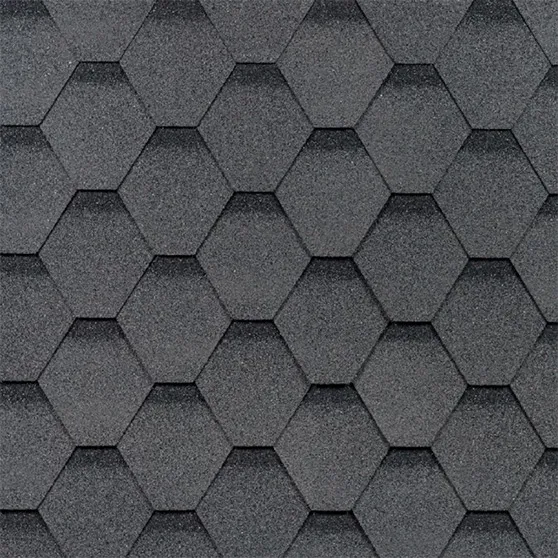

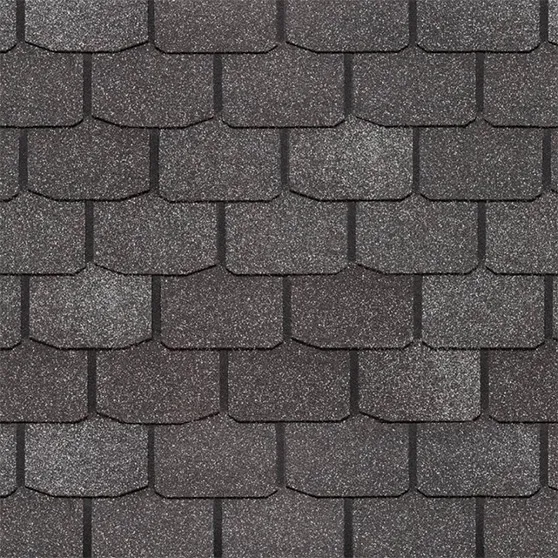

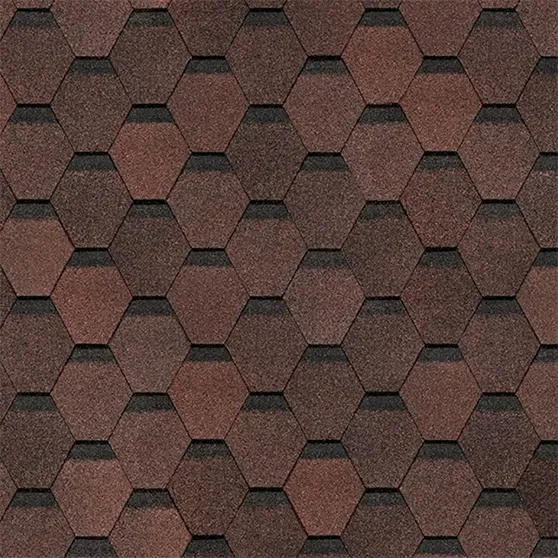

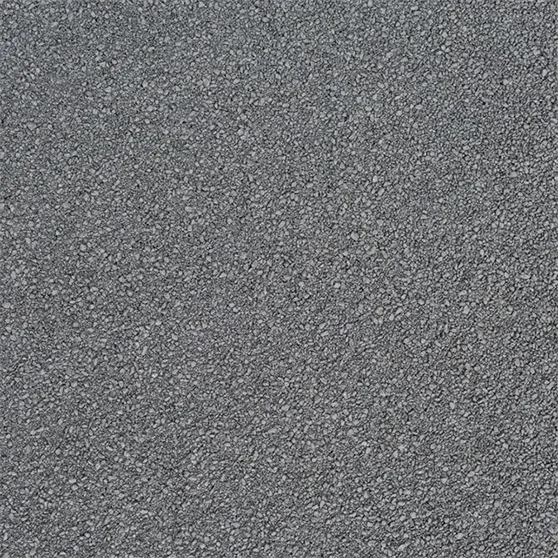

• рядовая и коньково-карнизная гибкая черепица

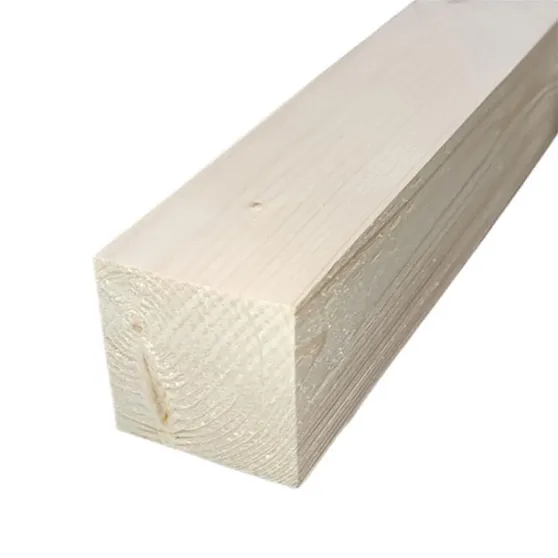

• брус сечением 30х50 или 50х50 мм — для контробрешетки
• доски толщиной 25 мм — для обрешетки

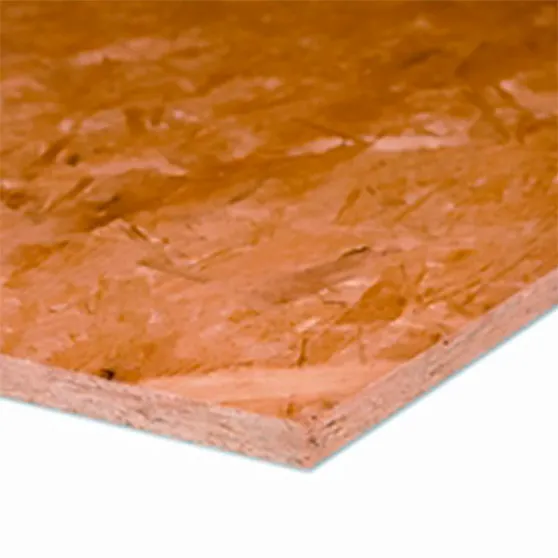

• плиты ОСП-3 или ФСФ фанера толщиной 9–12 мм
• подкладочный ковер
• ендова
• кровельная мастика
• доборные элементы для черепицы — карнизная и торцевая планки, планка примыкания

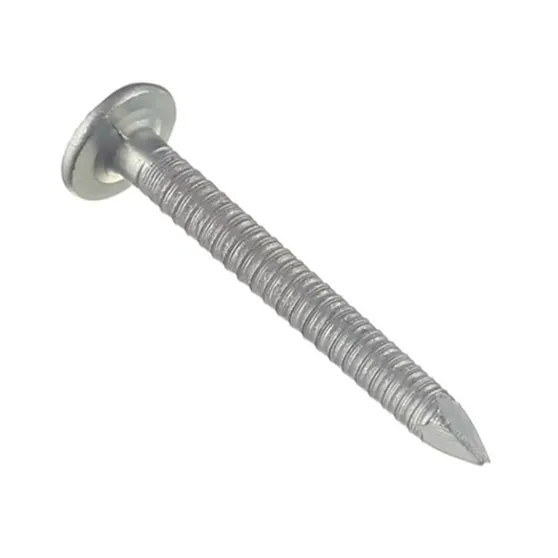

• ершеные кровельные гвозди длиной 25–40 мм
• саморезы по дереву
• вентиляционные элементы — аэраторы, проходные элементы, колпаки и т. д. в соответствии с проектом

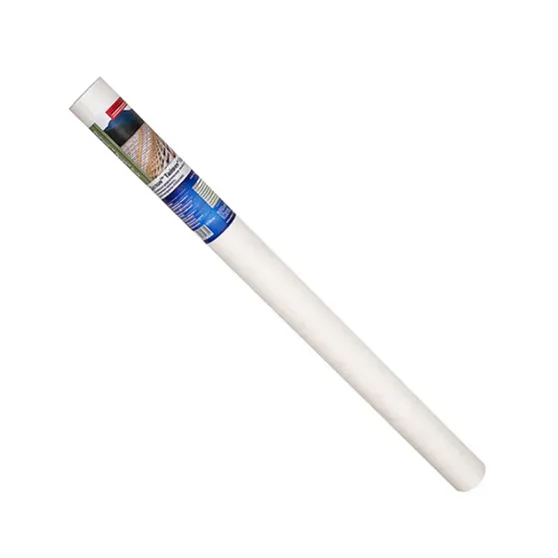

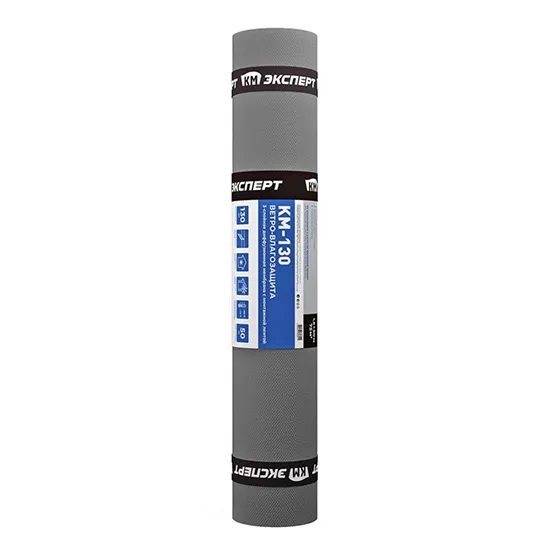

• пароизоляция, ветро-влагозащита, соединительная лента
• гвозди

Расчет количества гибкой черепицы

В первую очередь нужно узнать размеры крыши. Рулеткой измерьте каждый скат и вычислите его площадь. После рассчитайте количество кровельных материалов для каждого, а затем просуммируйте цифры.

Григорий Белоусов-Михайлов

Для расчета количества материалов для мягкой кровли лучше обратиться к профессионалам. Опытный специалист поможет избежать недостачи или, наоборот, излишков, что сэкономит время и деньги.

Количество рядовой битумной черепицы определяют в зависимости от площади кровли с запасом 10–15 % на подрезку. Полученную величину нужно разделить на количество черепицы (обычно указывают в квадратных метрах) в одной упаковке и округлить в большую сторону.

Пример расчета для дома с двускатной крышей и следующими параметрами:

• ширина ската по карнизу — 8 м
• длина ската от конька до карниза — 5,5 м
• количество черепицы в одной пачке — 3 м²
• запас — 10 %

Площадь кровли: 8 м х 5,5 м х 2 ската = 88 м².

Площадь с запасом 10%: 88 м² + 10 % = 96,8 м².

Количество пачек черепицы: 96,8 м² / 3 м² = 32,27. Округляем в большую сторону — 33 упаковки.

При подсчете количества подкладочных ковров площадь кровли нужно разделить на площадь одного рулона ковра и округлить в большую сторону. Коньковые и доборные элементы считают в зависимости от длины конька и торцевых свесов: суммарную длину коньков, карнизов и торцов делят на полезную длину соответствующего доборного элемента.

В обоих случаях нужно учитывать нахлест. У подкладочного ковра ― 100 мм продольный и 150 мм торцевой. У карнизных планок ― 50 мм, торцевых ― 150 мм.

Подготовительные работы

Перед началом монтажа мягкой кровли необходимо подготовить основание. Ключевой этап ― проверка геометрии и прочности стропильной системы, поскольку от этого напрямую зависит качество и герметичность будущего кровельного покрытия.

Стропильная система должна быть смонтирована в полном соответствии с проектом и соблюдением всех предписанных параметров. Только при условии правильной ее сборки можно обеспечить надежную укладку последующих слоев кровельного пирога и избежать возникновения протечек при эксплуатации.

Обратите внимание на следующие моменты:

• Соответствие стропильной системы проекту: шаг стропил 600 мм, прочность креплений, ровность основания.
• Геометрическая точность: максимальные допустимые перепады по высоте основания — не более 1–2 мм, иначе укладка мягкой кровли будет затруднена. Минимальный уклон для гибкой черепицы — 12 градусов.
• Надежность конструкции: повышенная жесткость каркаса предотвращает деформации и обеспечивает долгую службу покрытия.

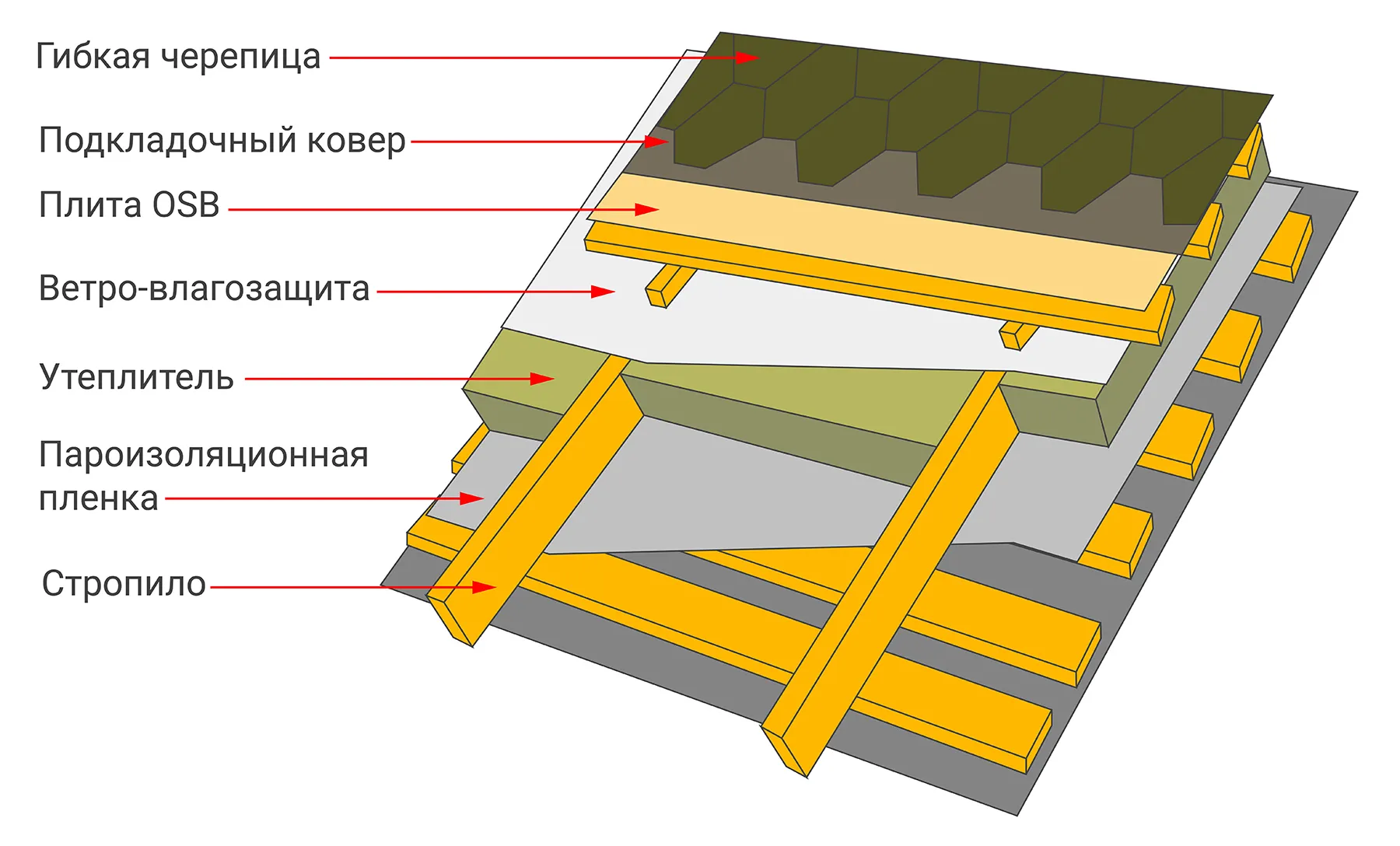

Устройство кровельного пирога

В конструкцию самого распространенного варианта — утепленной крыши — входят теплоизоляция и вспомогательные слои: ветро-влагозащита и пароизоляция.

Толщину теплоизоляционного слоя определяют при проектировании крыши на основании теплотехнических расчетов. Как правило, в средней полосе России параметр составляет 200–250 мм. Для удобства расчета используйте специальный онлайн-калькулятор.

Стропила чаще всего делают из доски сечением 50х200 мм. Если слой утеплителя толще, их наращивают снизу продольными или поперечными брусками — увеличивать толщину стропил сверху нельзя.

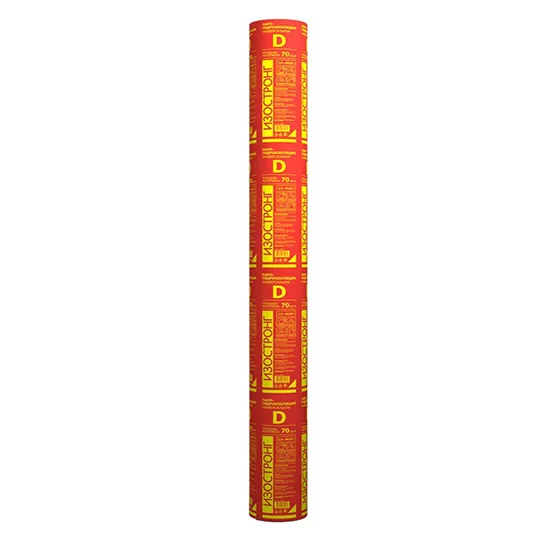

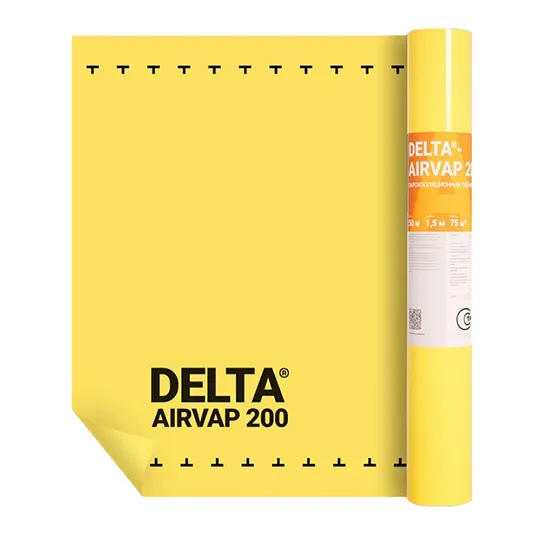

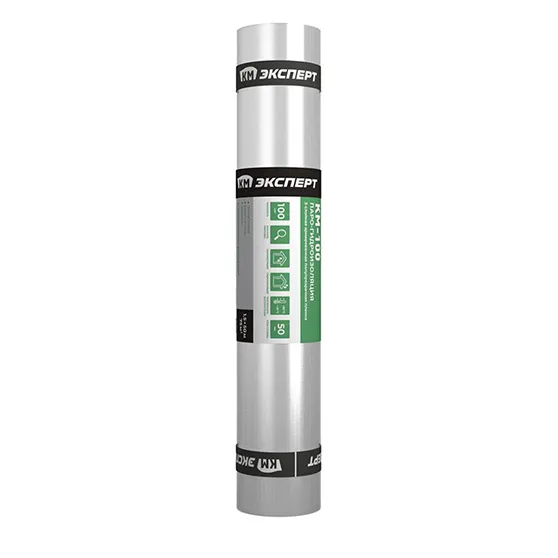

Со стороны помещения утеплитель закрывают пароизоляционной пленкой — она защищает от увлажнения паром, который содержится в теплом воздухе. Полотнища монтируют с нахлестом 100–150 мм, стыки проклеивают специальной лентой-скотчем.

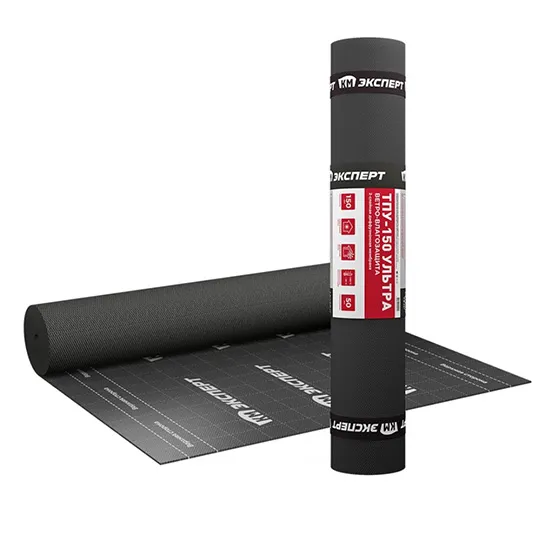

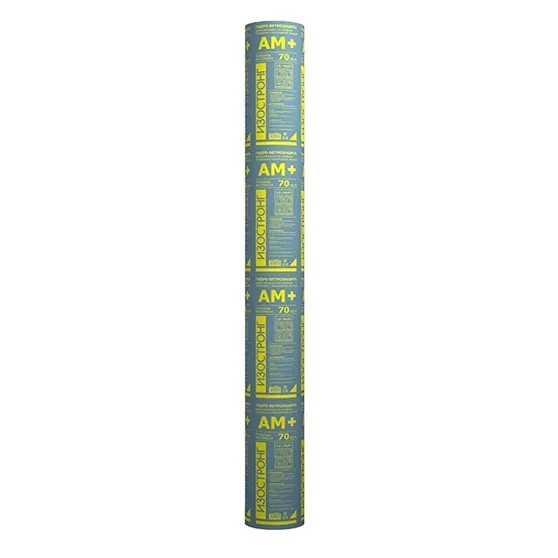

Ветро-влагозащитную мембрану, которая защищает от конденсата с улицы, укладывают поверх утеплителя также с нахлестом 100–150 мм и фиксируют к стропилам скобами с помощью степлера.

Для неутепленной крыши пароизоляцию не используют. Здесь важно создать хорошую вентиляцию «холодного треугольника», чтобы там не скапливался конденсат.

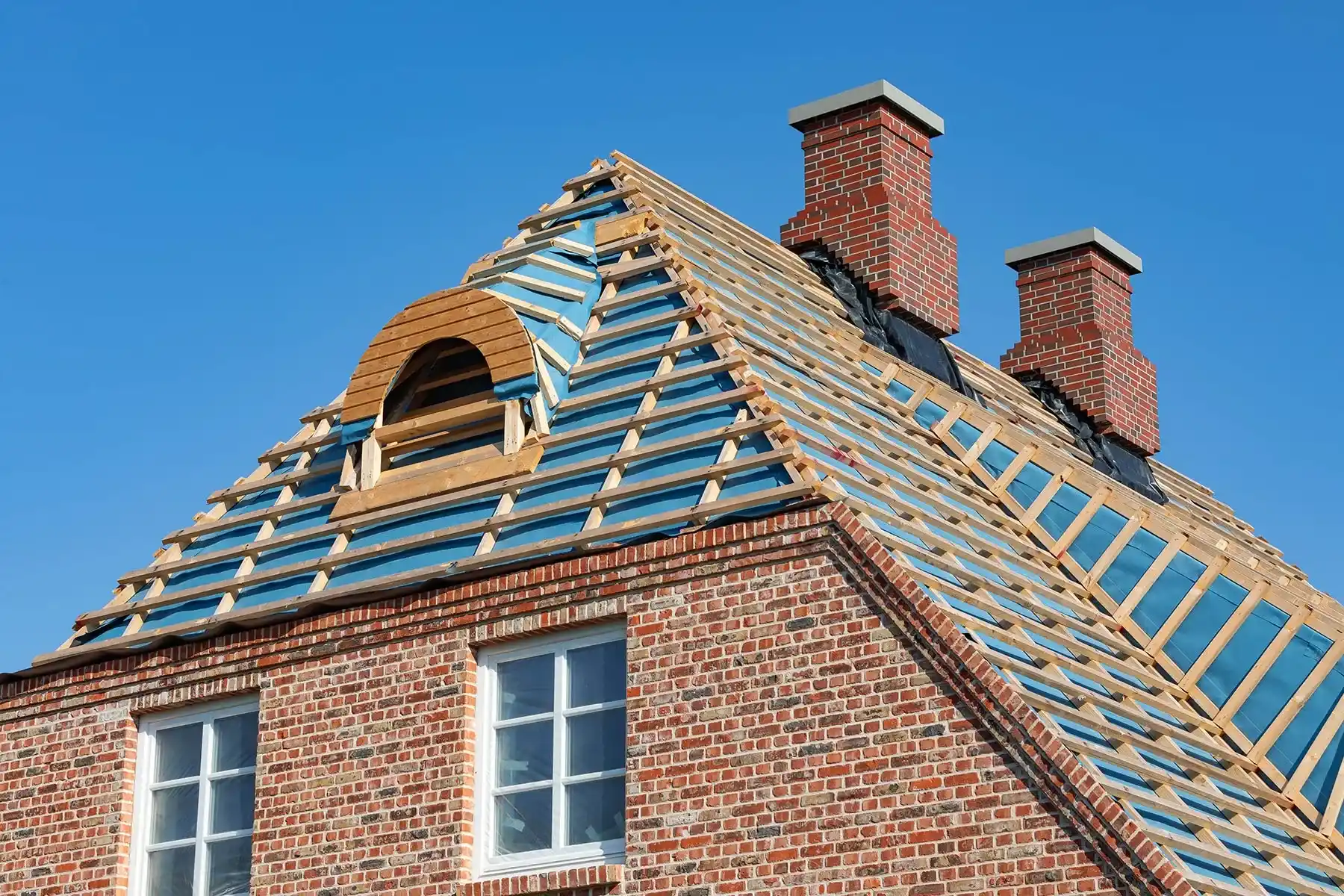

Обрешетка и контробрешетка

Контробрешетка образует воздушный промежуток между слоем утеплителя и основанием кровли и служит для вентиляции подкровельного пространства. Ее делают из брусков сечением 30х50 или 50х50 мм и прибивают к стропилам сверху гвоздями.

Разреженная обрешетка служит основанием для сплошного настила. Ее делают из досок сечением 25х100–150 мм и монтируют поверх стропил или контробрешетки перпендикулярно. Шаг указывают в проекте: его рассчитывают с учетом снеговых нагрузок, толщины сплошного настила и уклона кровли. Как правило, при использовании доски шириной 100 мм шаг составляет 200 мм по осям. Если сплошной настил будет выполнен из досок, разреженную обрешетку не делают.

Сплошной настил

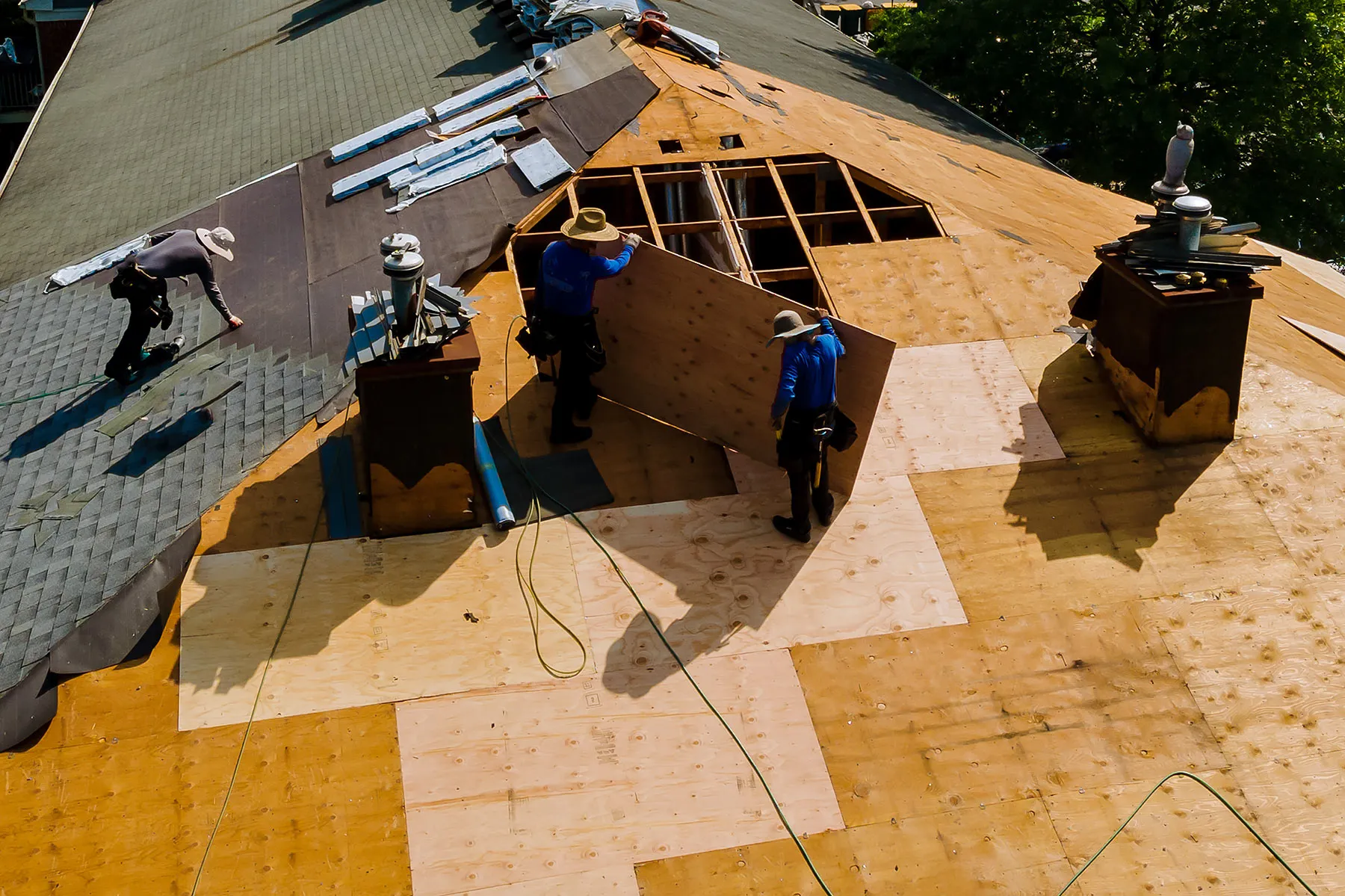

Укладка сплошного настила — последняя подготовительная операция, после которой начинается монтаж непосредственно мягкой черепицы. Его выполняют из ФСФ фанеры толщиной 9–12 мм, влагостойких плит OSB-3 9–12 мм или обрезной доски 20–25 мм.

Полноформатные или порезанные на 4 части листы укладывают с разбежкой от 1/5 до 1/2 длины:

• для листов 1520х1520 мм разбежка составит 300–760 мм
• при размере 760х760 мм — 152–380 мм
• для 2500х1250 мм — 500–1250 мм

Для компенсации линейного расширения листов при изменениях влажности воздуха между ними оставляют зазор 3–5 мм. К стропилам и обрешетке их крепят оцинкованными ершеными гвоздями или саморезами с интервалом 300 мм.

Григорий Белоусов-Михайлов

При формировании сплошного настила категорически запрещено использовать черные саморезы для гипсокартона. Большинство из них — фосфатированные, их покрытие создает крайне слабую антикоррозионную защиту. При попадании влаги такие саморезы начинают ржаветь даже внутри помещения, а во влажной среде коррозионный процесс протекает еще быстрее. Ржавчина может травмировать настил, вызвать появление потеков на поверхности и привести к разрушению крепежа, что критично для мягкой кровли.

Монтаж мягкой кровли из гибкой черепицы своими руками

Для упрощения укладки гонтов черепицы на скаты предварительно наносят горизонтальную и вертикальную разметку. Она особенно полезна на кровлях сложной формы и в местах обхода мансардных окон, дымоходов и других врезных элементов. Для нанесения линий можно использовать отбивочный меловой шнур или мелованную нить.

Григорий Белоусов-Михайлов

Самое сложное в технологии укладки мягкой кровли — обустройство примыканий. Для обхода печных и вентиляционных труб, мансардных окон и т. п. нет простых и универсальных технических решений — почти в каждом случае приходится выбирать оптимальный вариант из нескольких альтернатив. Без опыта кровельщика это очень непросто сделать. Поэтому такую работу лучше поручить профессионалам.

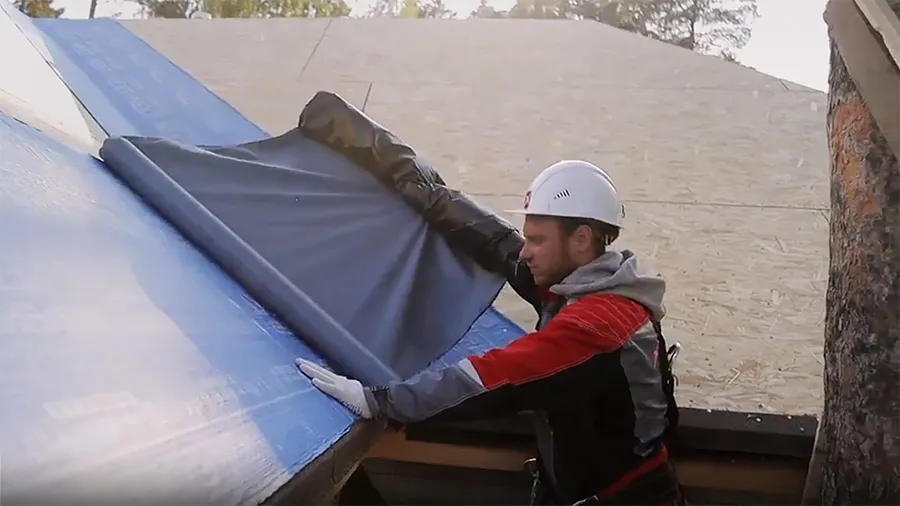

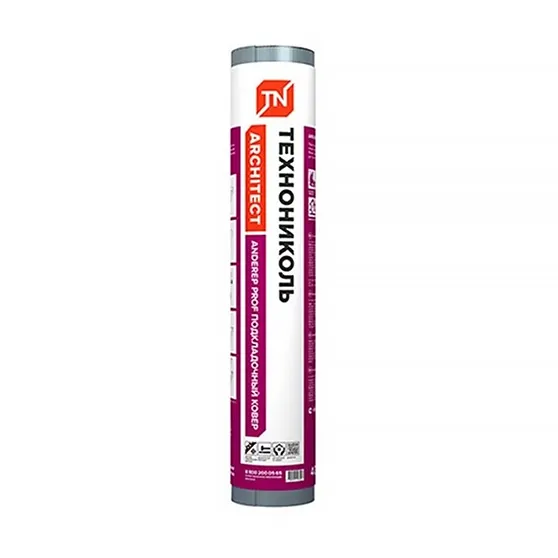

Монтаж подкладочного ковра

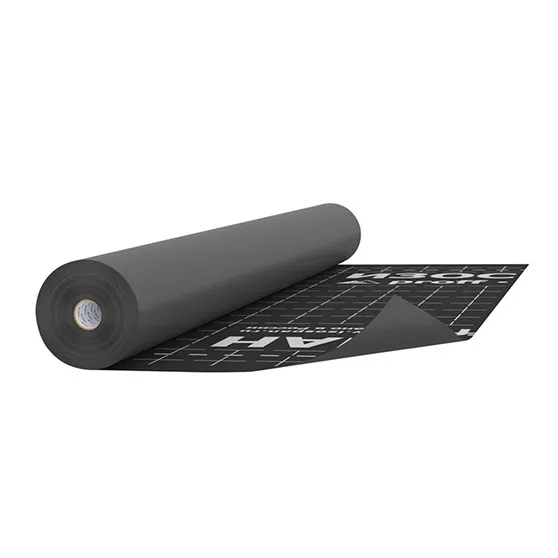

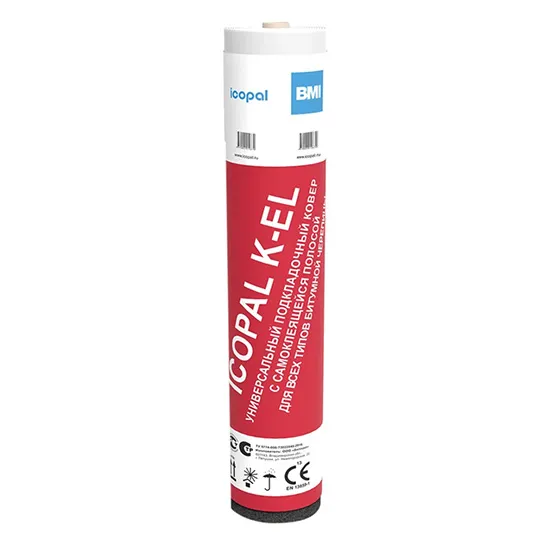

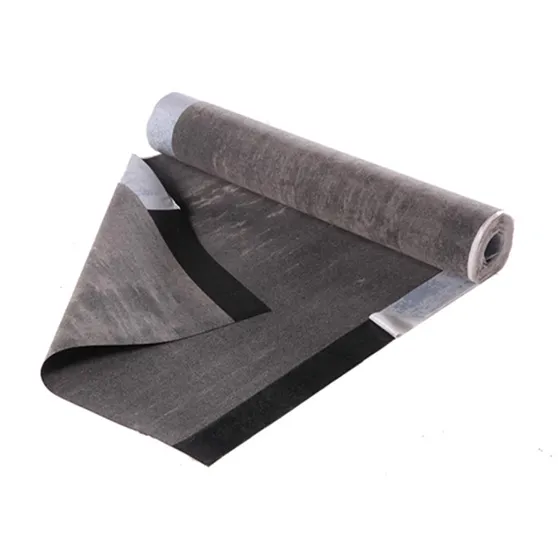

Подкладочный ковер — это рулонный гидроизоляционный материал, предназначенный специально для монтажа под гибкую черепицу. Он обеспечивает герметичность крыши, а при перерывах в работе служит временной кровлей.

Если монтаж мягкой кровли проходит зимой, подкладочный ковер нужно выдержать не менее 24 часов при температуре не ниже +23 °С. Затем упаковки с материалом в необходимом количестве поднимают на кровлю и сразу же укладывают.

Под мягкую черепицу выпускают два вида подкладочных ковров: самоклеящиеся и с механической фиксацией. Выбор в основном зависит от уклона скатов:

• Для кровель с уклоном от 12 до 18 градусов рекомендованы самоклеящиеся. Также их удобно использовать на крышах сложной формы, карнизных свесах и ендовах, вокруг вентиляционных труб и дымоходов. Такой материал снабжен клеевым слоем, который закрыт защитной пленкой.
• На кровлях с уклоном более 18 градусов используют ковры с механической фиксацией. Их закрепляют к настилу кровельными ершеными гвоздями с интервалом 250 мм.

Пошаговая инструкция по монтажу подкладочного ковра для мягкой кровли:

1. Проверьте основание. Убедитесь, что поверхность настила ровная, сухая и чистая.
2. Раскатайте ковер. Начинайте укладку с карнизной части крыши. Ковер должен выступать за край свеса на 2–3 см.
3. Если используете самоклеящийся материал — постепенно и аккуратно снимайте защитную пленку (при ее наличии) и прижимайте ковер к настилу. При укладке следующей полосы перекрытие соседних полотен выполняйте с нахлестом не менее 100 мм. Места стыков дополнительно прокатайте прижимным валиком.
4. Если используется обычный ковер — промажьте зону нахлеста (также не менее 100 мм) битумной мастикой.
5. После завершения работ осмотрите ковер: поверхность должна быть хорошо проклеена, без вздутий и пустых участков.

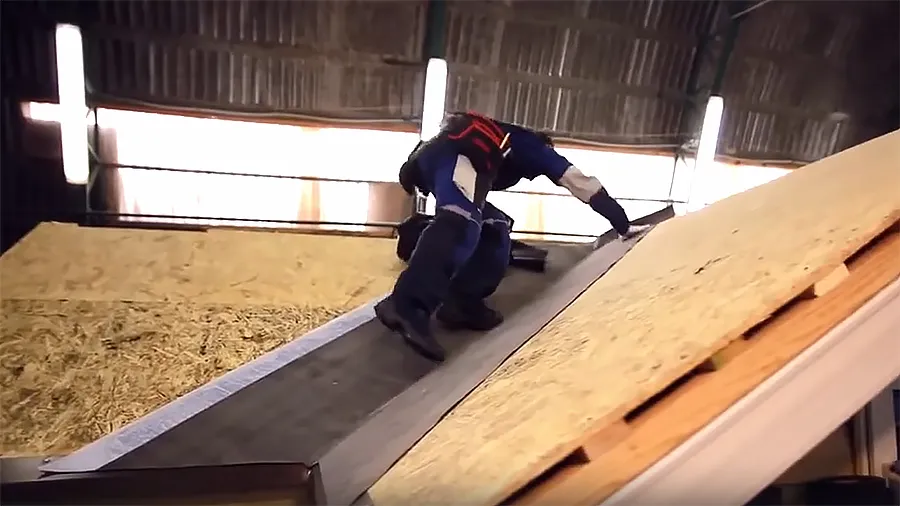

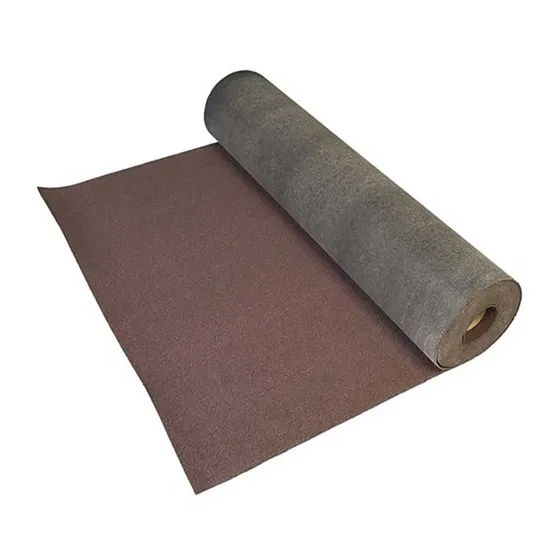

Укладка ендового ковра

Ендовый ковер ― это упрочненный гидроизоляционный материал, который предназначен специально для укладки в ендовы. Его монтируют поверх основного подкладочного слоя по всей длине ендовы и крепят к сплошному основанию кровельными гвоздями. Гвозди забивают с отступом 20–30 мм от края ковра с интервалом 250 мм.

Желательно укладывать в ендовы целые полотнища. Если же приходится делать стыки, то нахлест должен составлять не менее 300 мм. Для гарантированной герметичности стыки проклеивают битумной мастикой.

Установка доборных элементов

Доборные элементы фиксируют подкладочный ковер на настиле по периметру ската, закрывают торец кровли и придают ей завершенный вид. Для крепления доборных элементов используют оцинкованные саморезы или кровельные гвозди.

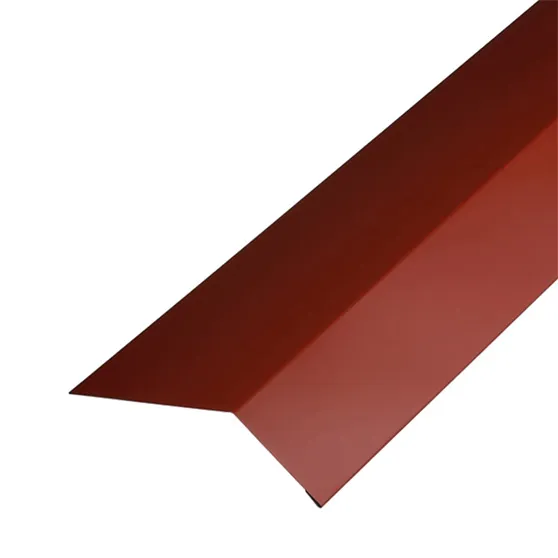

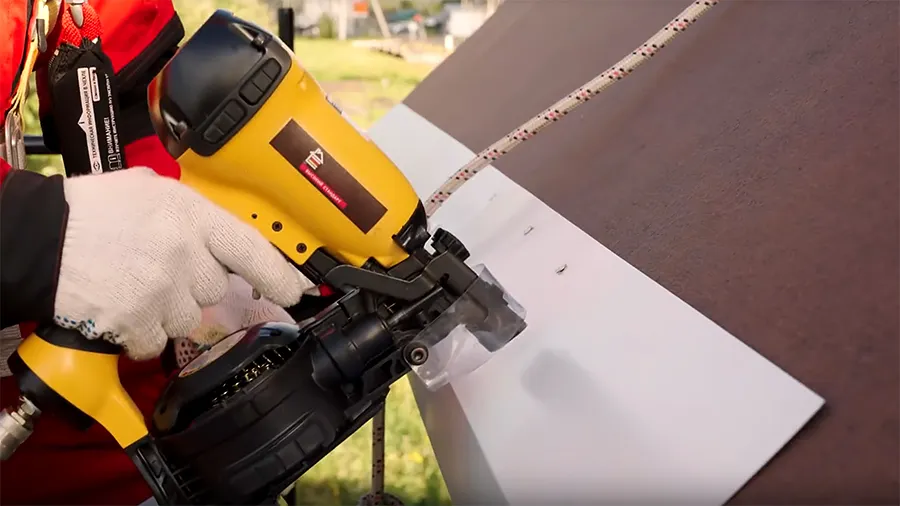

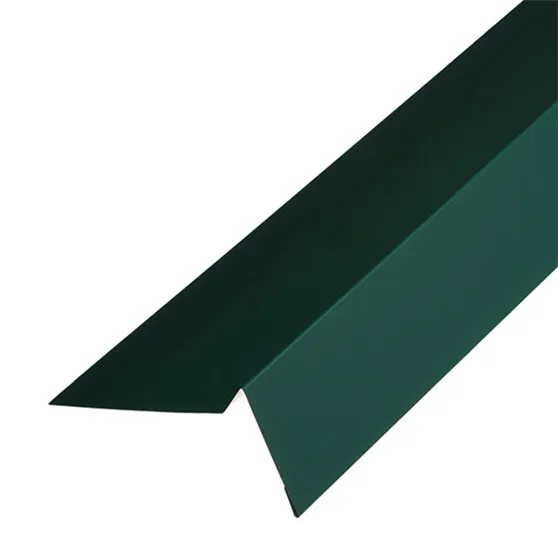

Карнизная планка (капельник) — служит для усиления карнизных свесов, направляет стекающую с крыши дождевую воду в водосточный желоб. Элемент устанавливают вдоль нижнего края ската и крепят к сплошному основанию кровельными гвоздями с шагом 250 мм. Стыки планок располагают с нахлестом 50 мм.

Капельник монтируют перед раскаткой подкладочного ковра или после уже на него. Второй вариант предпочтительнее: дополнительная гидроизоляционная отсечка металла от сплошной обрешетки лишней не будет.

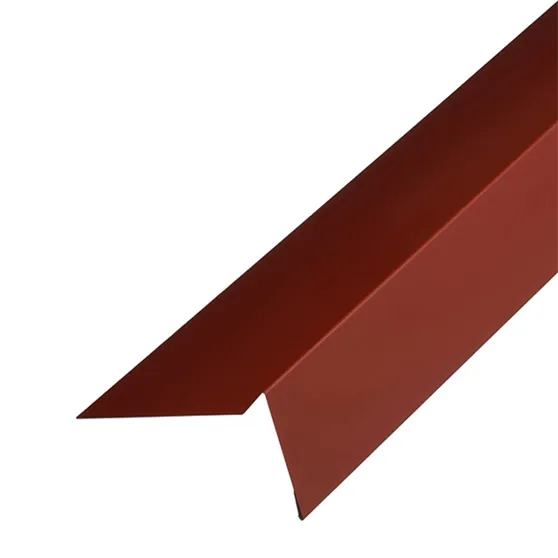

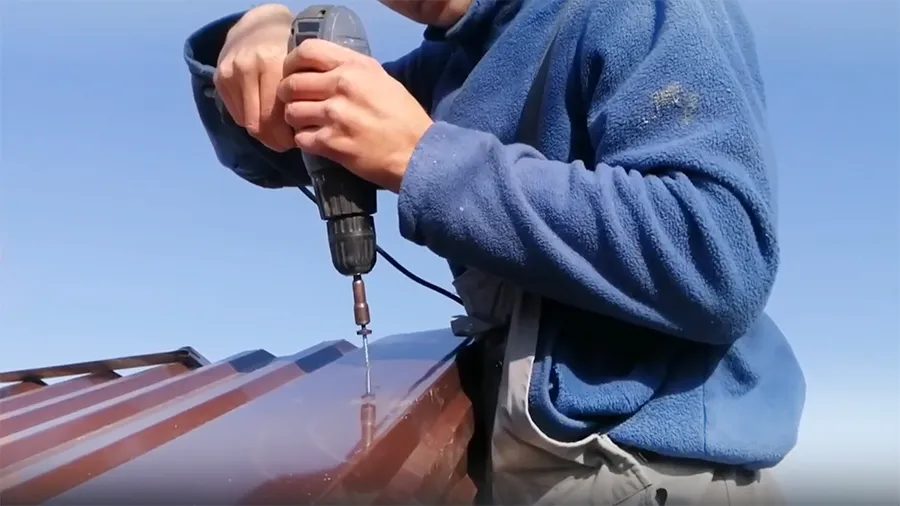

Фронтонная (ветровая, торцевая) планка — защищает торец основания кровли со стороны фронтонов, предотвращает подрыв мягкой черепицы ветром и затекание дождя под покрытие. Ее монтируют в направлении от карниза к коньку и крепят кровельными гвоздями или саморезами с шагом 150 мм в шахматном порядке. На стыках торцевые планки соединяют заклепками.

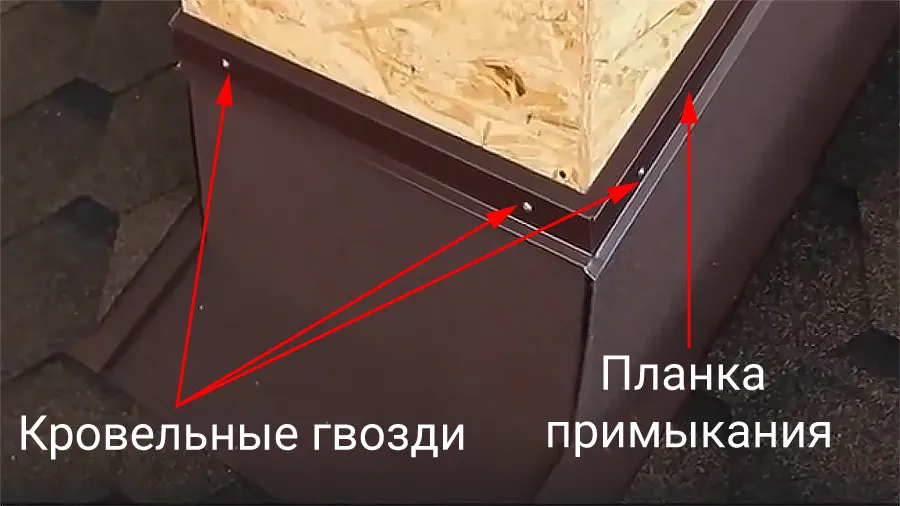

Также необходимо выполнить защиту от протечек в уязвимых местах: там, где кровля примыкает к стенам, дымоходам, вентиляционным трубам. Это можно сделать с помощью ендовы, специальной прижимной планки для примыканий, кровельных гвоздей и специального герметика.

Параллельно с доборными элементами для мягкой кровли часто устанавливают кронштейны для крепления желобов водосточной системы.

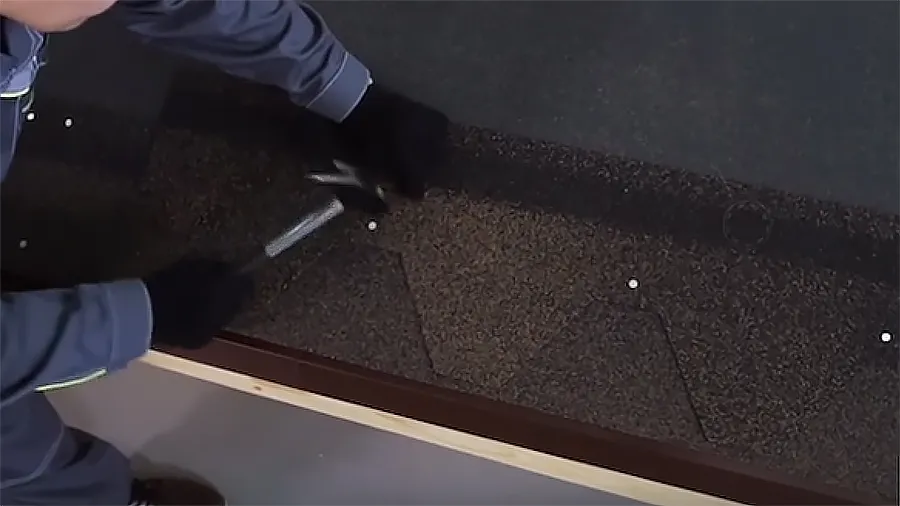

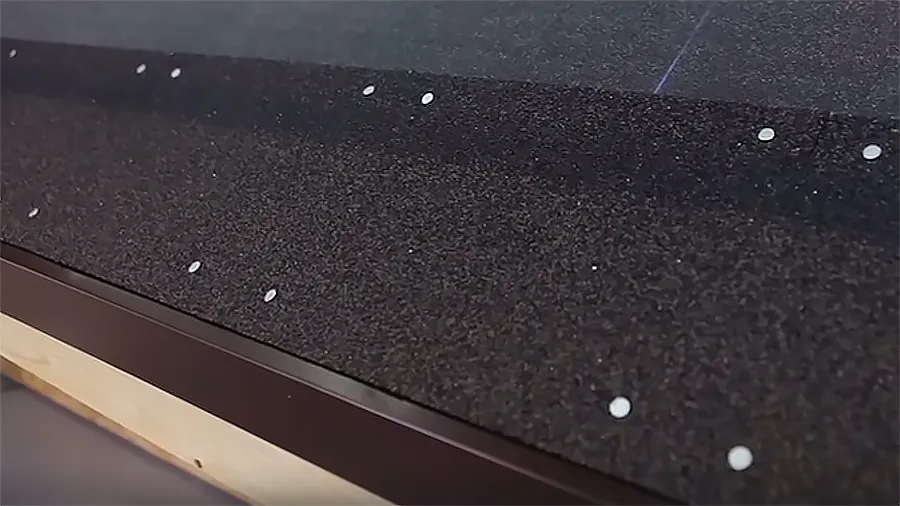

Монтаж стартовой полосы

Стартовая полоса ― это первый ряд гибкой черепицы, который укладывают вдоль карнизного свеса. По ней выравнивают все остальные ряды. Крепление стартовой полосы должно исключать возможность затекания под нее дождевой воды и задувание ветра.

Для стартовой полосы используют специальную коньково-карнизную черепицу из выбранной коллекции либо рядовую черепицу с обрезанными лепестками. На ее тыльную сторону по всей площади соприкосновения с карнизной планкой перед укладкой наносят мастику слоем не более 1 мм.

Григорий Белоусов-Михайлов

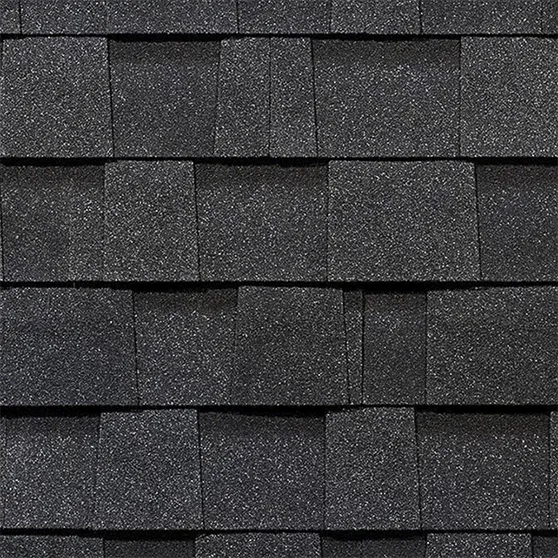

При монтаже двухслойной черепицы коньково-карнизную не используют. Ее роль играет первый слой гонта. Место соприкосновения с металлом также проклеивают мастикой.

Технология укладки стартовой полосы мягкой кровли:

1. Уложите коньково-карнизную черепицу вдоль карнизной планки с отступом 1–2 см от линии перегиба капельника, выровняйте.
2. Зафиксируйте полосу кровельными гвоздями с шагом 10–15 см — не менее 12 гвоздей на один гонт.

Укладка дальнейших рядов мягкой черепицы

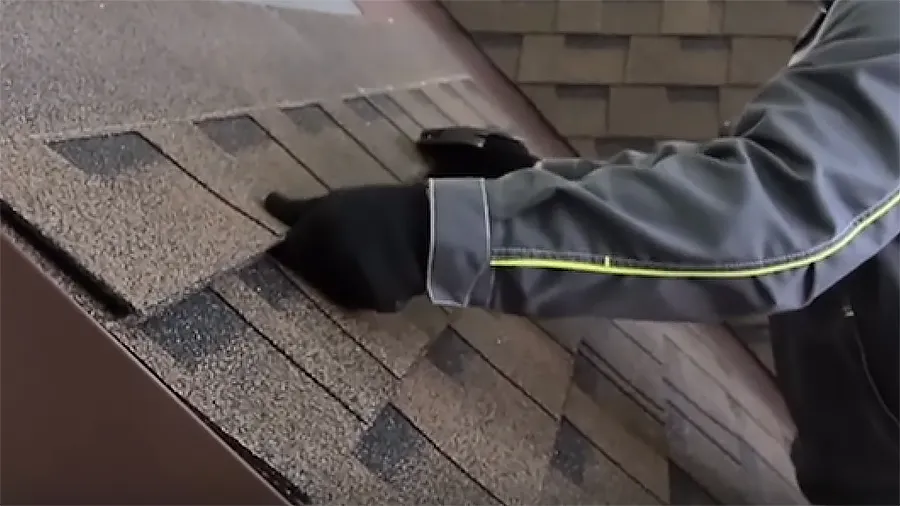

Последующие ряды гибкой черепицы размещайте поверх стартовой полосы, перекрывая линию ее крепления. При необходимости подгоняйте рисунок: совмещайте элементы так, чтобы на крыше формировался непрерывный декоративный узор. У мягкой черепицы с подгоном обычно выраженный геометрический или повторяющийся орнамент (например, «монолит», «шестигранник», «соната»).

Технология монтажа мягкой кровли с подгоном:

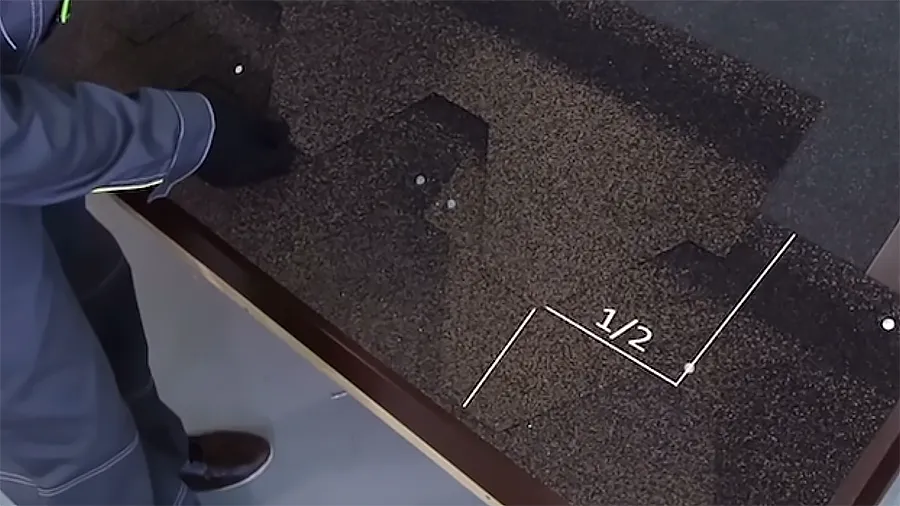

• каждый ряд гонтов смещают на определенное расстояние (обычно на половину или четверть лепестка) по горизонтали, чтобы рисунок совпал с предыдущим рядом
• при необходимости крайние элементы подрезают, чтобы ряды совпадали по рисунку
• производители часто наносят специальные метки на гонты для удобства смещения и совпадения рисунка
• разметка на крыше (вертикальные и горизонтальные линии) помогает контролировать геометрию укладки и «выдержать» рисунок

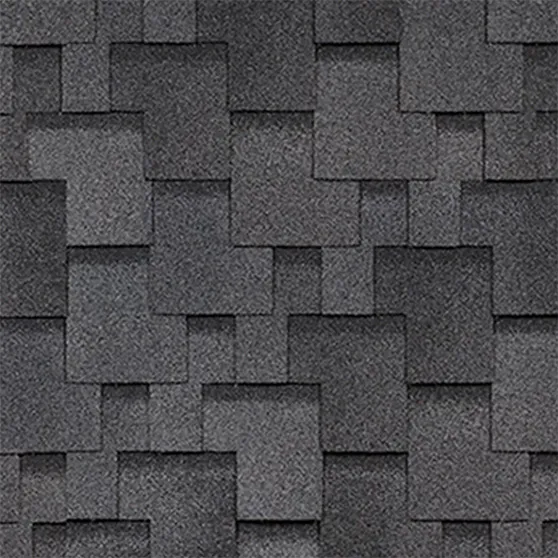

Особенность гибкой черепицы без подгона ― произвольный, хаотичный, абстрактный дизайн, где нет строгих визуальных ориентиров для совмещения. Укладывать такой материал проще и быстрее ― достаточно соблюдать основные правила нахлеста и схемы крепления. К тому же обрезка и корректировка по краям минимальна, отходов меньше.

Обустройство конька и ребер

Места соединения смежных скатов образуют ребра. Горизонтальное верхнее ребро называется коньком. Здесь также используют коньково-карнизную черепицу. Монтаж выполняют снизу вверх и начинают с подветренной стороны:

1. С помощью разметочного шнура отбейте линию, по которой будете ровнять черепицу на ребре. Затем кровельным ножом разделите каждый гонт на три части по заводской перфорации. Под место реза подложите кусок фанеры.
2. Подрежьте подходящую к ребру рядовую гибкую черепицу так, чтобы ширина стыка между скатами равнялась 5 мм.

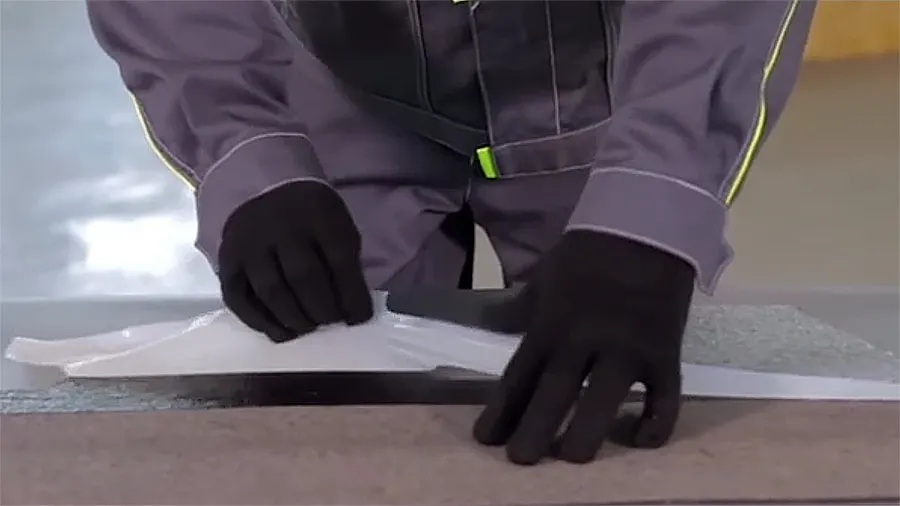

3. Удалите с клеевого слоя черепицы защитную пленку.

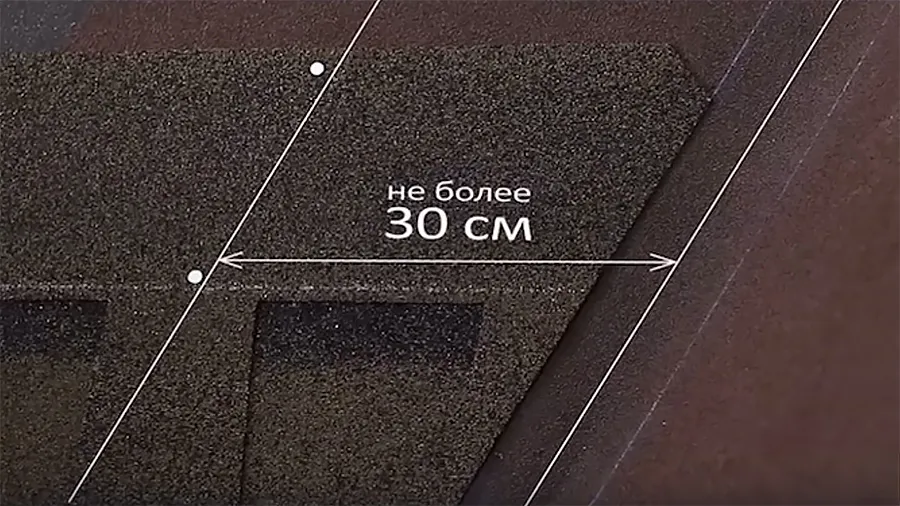

4. Положите подготовленный фрагмент гонта на ребро, выровняйте по разметке и закрепите верхний край черепицы четырьмя гвоздями — по два с каждой стороны.
5. Следующий фрагмент уложите с нахлестом 30–50 мм. Важно закрыть гвозди нижележащей гибкой черепицы.

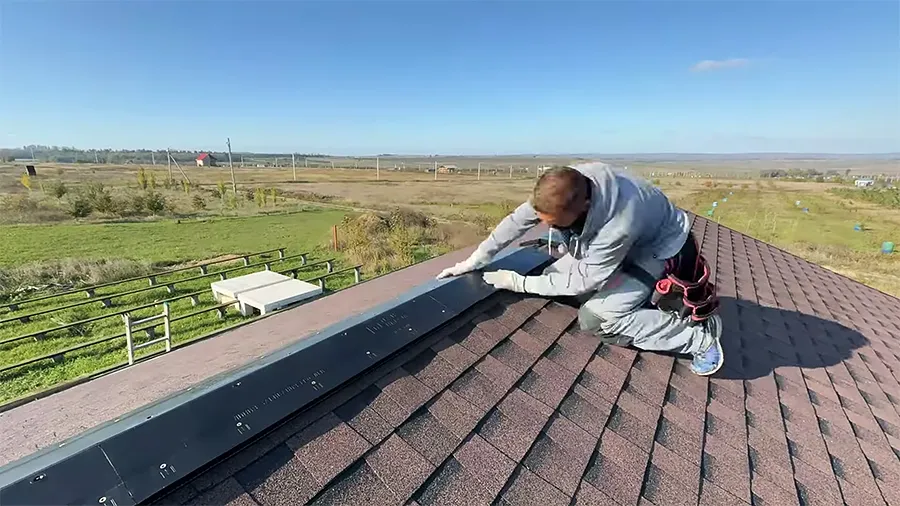

6. Закончив укладывать черепицу на ребра кровли, переходите на конек. Сначала с помощью шуруповерта саморезами зафиксируйте коньковый аэратор. Крепеж вкручивайте в специально обозначенные на нем места.

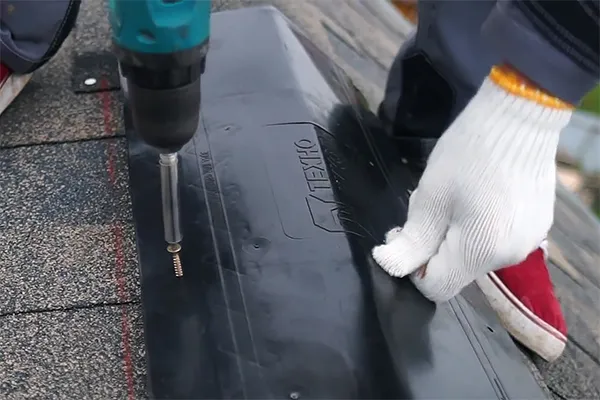

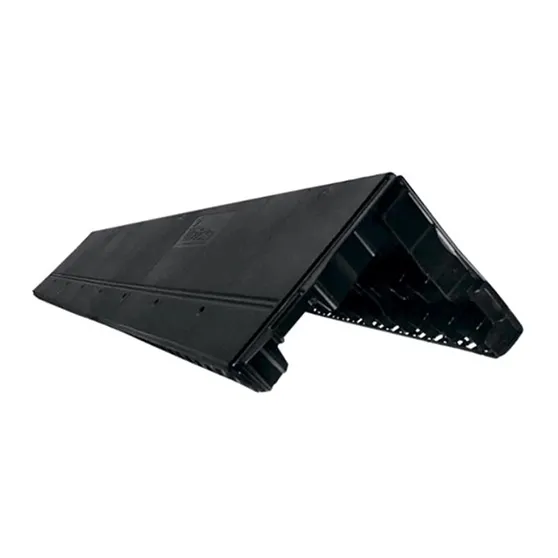

7. Коньково-карнизную черепицу уложите на аэратор и прибейте гвоздями длиной не менее 60 мм. Забивайте гвозди по линии заводской разметки на аэраторе.

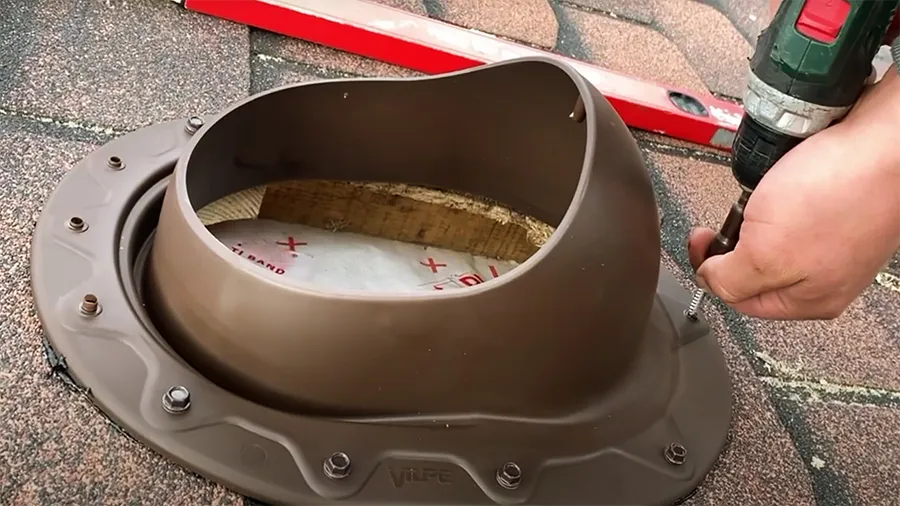

Закрепление проходок

Проходки — это все элементы, которые проступают сквозь кровельное покрытие и нарушают его целостность: дымоходы, вентиляционные трубы, антенны и т. п. Для их герметизации используют специальные проходные элементы — их подбирают под диаметр и форму конструкции.

Фланец проходного элемента устанавливают на подкладочный ковер на мастику и прибивают к настилу гвоздями. Гибкую черепицу укладывают поверх фланца, подрезая ее так, чтобы она окружала проходной элемент без зазора. Затем стыки заполняют битумным герметиком или мастикой.

Устройство кровельной вентиляции

Такая вентиляция предотвращает накопление влаги в подкровельном пространстве и продлевает срок службы покрытия. Ее создают за счет контробрешетки, которая образует вентзазор.

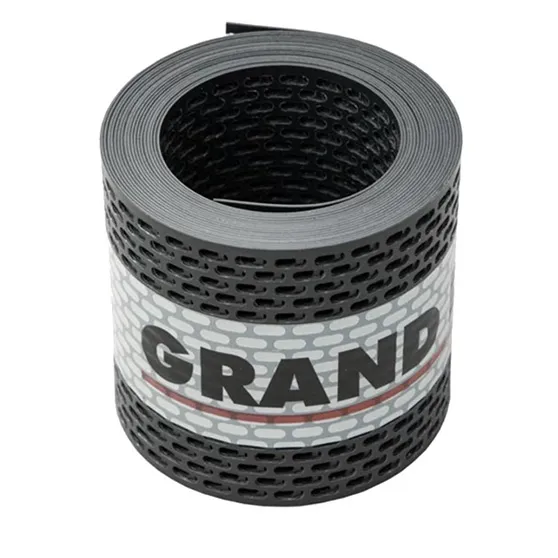

В зависимости от типа карниза воздух проходит под карнизной планкой или через карнизный свес. Для защиты от птиц и крупных насекомых в первом случае это место закрывают вентиляционной лентой. Во втором карнизный свес подшивают перфорированным софитом.

Воздух выходит на коньке и иногда на хребтах (согласно проекту). Для этого после укладки мягкой кровли на коньке устанавливают коньковый аэратор. Его крепят с двух сторон саморезами по металлу длинной 75 мм с шагом 250 мм. Затем аэратор покрывают коньково-карнизной черепицей.

На сложных скатах, там где невозможен отток воздуха через конек (глухие зоны), дополнительно монтируют аэраторы точечного типа. Проектом также могут быть предусмотрены дополнительные вентиляционные отверстия для глухих зон.

Ошибки при монтаже мягкой кровли

Понимание типичных ошибок и способов их предотвращения поможет сделать мягкую кровлю не только красивой, но и долговечной:

• Монтаж сплошного настила без зазоров ― он вспучивается и деформируется, из-за чего кровля теряет герметичность и начинает протекать. Учтите также, что стыки листов нужно располагать на обрешетке.
• Нанесение слишком толстого слоя мастики ― на кровле появляются потеки, а в гонтах гибкой черепицы ― разрывы. Фиксирующую мастику необходимо наносить тонким слоем не более 1 мм. Очень густой состав можно немного подогреть.
• Использование неподходящих гвоздей. Чтобы в процессе эксплуатации из-за колебаний влажности воздуха гвозди не выдавливало наружу, они должны пробивать настил насквозь. Выбирайте правильную длину: для укладки черепицы на настил из досок нужны более длинные гвозди, чем для фанеры или ОСП-плит.

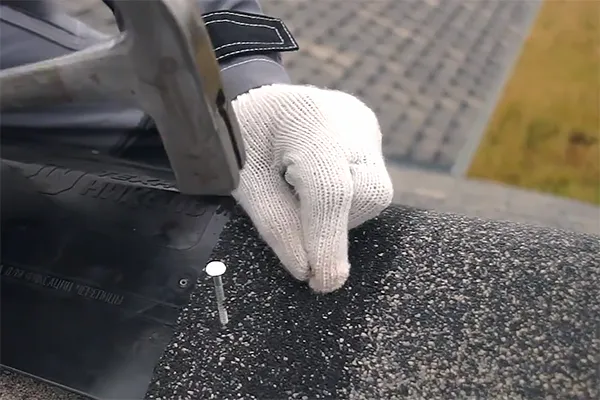

• Неправильное крепление мягкой черепицы. Гвозди забиты слишком глубоко, не по меткам или не в те места. Ошибка приводит к деформации плиток, выпадению, плохому прилеганию.
• При работе в холодную погоду клеевой слой гонтов не активируется — кровельное покрытие получается негерметичным. Упаковки с гибкой черепицей перед укладкой нужно выдержать не менее суток в теплом помещении или тепляке. Поднимайте на крышу минимально необходимое количество материала и сразу пускайте в работу. Если температура воздуха ниже +5 °С, непосредственно перед укладкой прогревайте гонты с помощью строительного фена.
• Неправильная подготовка основания ― волнистая или недостаточно жесткая обрешетка. Мягкая черепица повторяет неровности настила, появляются заломы, вздутия.

Уход за кровлей из гибкой черепицы

Дважды в год — весной и осенью — осматривайте мягкую кровлю и проверяйте ее состояние. Уделяйте внимание местам примыканий — именно там протечки возникают чаще всего. Уберите накопившуюся грязь, отремонтируйте повреждения.

Несколько советов по уходу:

• для удаления пыли и грязи используйте щетку с мягкой щетиной — металлические скребки с острыми краями могут повредить покрытие
• чтобы замедлить появление мха и лишайника, периодически обрабатывайте мягкую кровлю специальным антисептиком
• поддерживайте в чистоте водосточные воронки и желоба — мусор и грязь снижают их пропускную способность
• для чистки снега зимой используйте деревянные или пластиковые лопаты с закругленными краями, при уборке оставляйте защитный слой снега толщиной 5–10 см

Часто задаваемые вопросы

Резюме

Битумная черепица — кровельный материал, укладка которого не требует больших трудозатрат. Монтаж можно выполнить своими руками, следуя пошаговой инструкции. Основные этапы:

1. Проверка геометрии стропильной системы и исправление недостатков.
2. Монтаж ветро-гидрозащитной мембраны.
3. Устройство контробрешетки, обрешетки и укладка сплошного настила.
4. Укладка подкладочного и ендового ковров.
5. Укладка гибкой черепицы с обустройством проходок и примыканий.
6. Монтаж вентиляции.

До начала работ обязательно изучите рекомендации производителя купленной битумной черепицы.
