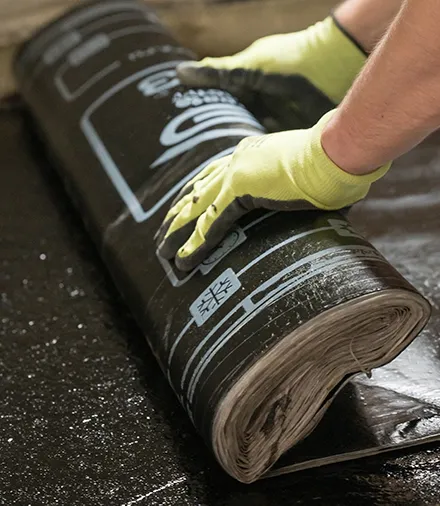

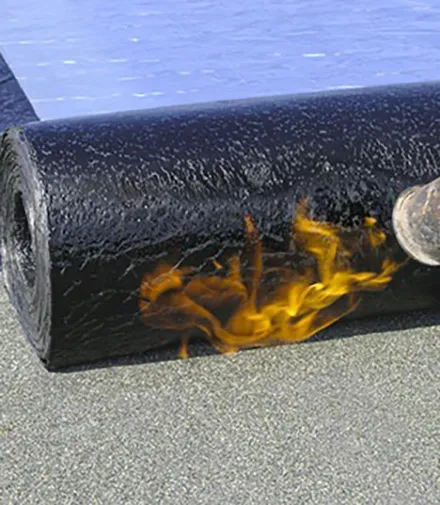

Кровля из наплавляемых материалов — это мягкое кровельное покрытие для плоской крыши, выполненное из рулонных битумосодержащих материалов. Такую кровлю часто делают на плоских крышах жилых домов, промышленных зданий и складов. Расскажем, какой бывает мягкая кровля и какие материалы входят в ее состав.
Источник: shutterstock.com
Материалы для наплавляемой кровли
Мягкую кровлю делают в один или несколько слоев с применением рулонной гидроизоляции. Кровельный и гидроизоляционный материал — это многослойная мембрана. Она состоит из основы, на которую с двух сторон нанесено битумное или битумно-полимерное вяжущее, а поверх него — защитные слои.
Структура рулонной гидроизоляции
Виды основы рулонной гидроизоляции
Основа обеспечивает прочность кровли и ее устойчивость к деформациям. Ее делают из полиэстера (полиэфира) и стекловолокна — стеклохолста и стеклоткани.
Полиэстер (полиэфир) — самая прочная и долговечная основа, состоит из хаотично направленных полиэфирных волокон, скрепленных между собой связующим веществом. Материалы с полиэфирной основой эластичны, поэтому их используют в конструкциях, где гидроизоляционный слой может существенно деформироваться. Благодаря устойчивости полиэфира к кислотам, щелочам, хлоридам и сульфатам такие рулонные материалы рекомендуют применять на фундаментах и стилобатах.
У полиэфирной основы бывает разная поверхностная плотность, поэтому и характеристики рулонной гидроизоляции будут разными. Например, для производства битумно-полимерных материалов, предназначенных для механической фиксации и укладки на мастики, используют полиэфиры, армированные стеклонитями вдоль и поперек полотна. Это повышает механическую стойкость материала к разрыву и придает ему дополнительную жесткость при укладке.
Стеклоткань — очень прочная основа, которая состоит из тонких стеклонитей, переплетенных с плоскими ровингами. Материалы с основой из стеклоткани применяют при устройстве водоизоляционного ковра по монолитному основанию: цементно-песчаным стяжкам, стяжкам из асфальтобетона и бетонным плитам перекрытия.
Стеклохолст — это основа, которая состоит из резаных стеклянных волокон длиной 12–25 мм. Они расположены хаотично и скреплены связующим веществом. У стеклохолста низкая прочность на разрыв, поэтому его не используют на подвижном основании (например, на стяжке или бетонных плитах). Кроме того, кровельные материалы с основой из стеклохолста не рекомендуют применять одновременно для верхнего и нижнего слоя гидроизоляционного ковра.
Виды вяжущего
Для производства кровельных и гидроизоляционных материалов применяют битумное (с окисленным битумом) или битумно-полимерное вяжущее.
Кровельные и гидроизоляционные материалы с битумным вяжущим (с окисленным битумом) отличаются низкой эластичностью. Температура гибкости окисленного битума 0 С°, поэтому при отрицательных температурах материалы на его основе не применяют. Примерный срок службы кровли из материалов с битумным вяжущим из окисленного битума — до 10–15 лет.
Чтобы усилить эксплуатационные свойства битумных материалов и увеличить их срок службы, битумное вяжущее модифицируют полимерами. При этом битум получает качества самого полимера: теплостойкость, гибкость при отрицательных температурах, стойкость к деформациям и ударным нагрузкам. Кроме этого, модифицированный полимерами битум не такой жесткий, как окисленный. Полимер защищает битум от излишнего окисления и нагревания от солнечного излучения, поэтому такие материалы служат около 40 лет.
Виды защитных слоев
При эксплуатации кровля подвергается механическим воздействиям, колебаниям температур, осадкам, ветру и страдает от вредных выбросов предприятий. Солнечный свет также ускоряет старение кровельного материала. Для защиты кровли от атмосферных явлений и механических повреждений лицевую сторону материала покрывают негорючей крупнозернистой посыпкой — сланцевой крошкой или базальтовым гранулятом (может быть разных цветов).
Чтобы материал в рулоне не слипался, на нижнюю поверхность наносят легкоплавкую полимерную пленку, защитное покрытие с вентилируемыми каналами или мелкозернистую посыпку из гранитной крошки либо песка.
Маркировка материалов
Маркировка кровельных и гидроизоляционных рулонных материалов содержит наименование материала, его марку и сведения о составе.

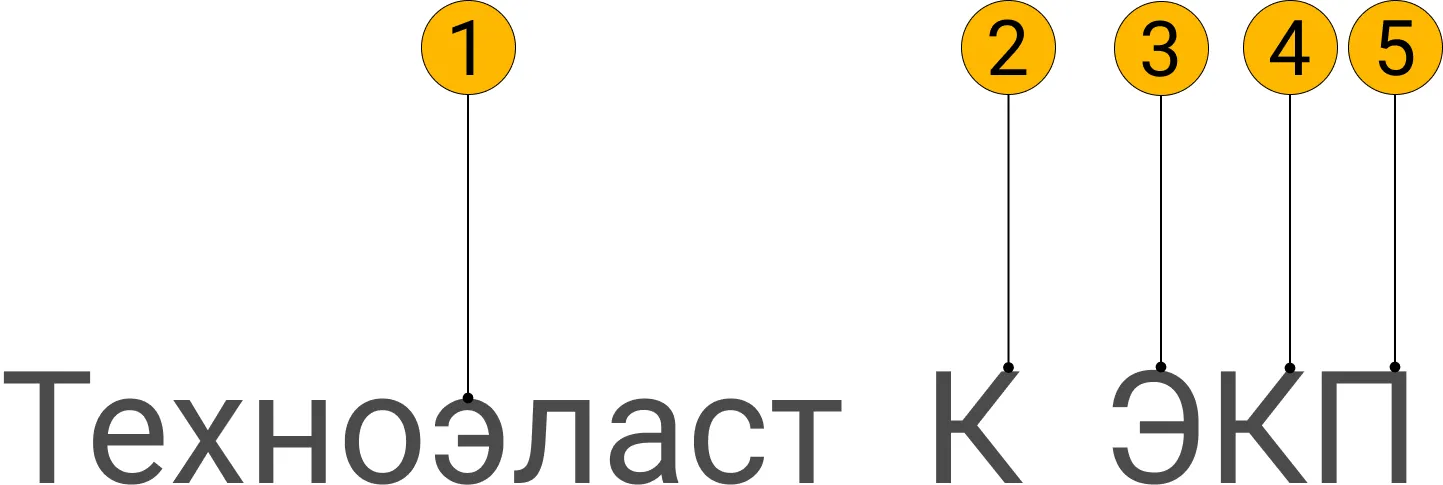

Пример обозначения кровельного рулонного материала: 1 — наименование материала; 2 — марка материала; 3 — основа материала; 4 — защитное покрытие, нанесенное на лицевую поверхность рулонного материала; 5 — защитное покрытие, нанесенное на нижнюю поверхность рулонного материала
Марка материала
Марку материала обозначают буквой К или П:
- К — материал предназначен для устройства верхнего слоя кровельного ковра, защищенного от воздействия солнца
- П — материал используют в качестве нижних слоев в многослойном кровельном ковре и для устройства гидроизоляции строительных конструкций
Состав материала
Состав материала обозначают тремя буквами. Первая буква означает вид основы:
- Т — каркасная стеклоткань
- Х — стеклохолст
- Э — полиэстер (полиэфир)
Вторая и третья буквы — виды защитных слоев, которыми сверху и снизу покрыто вяжущее:

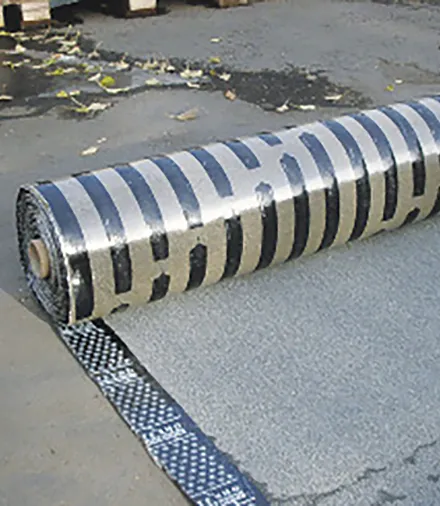

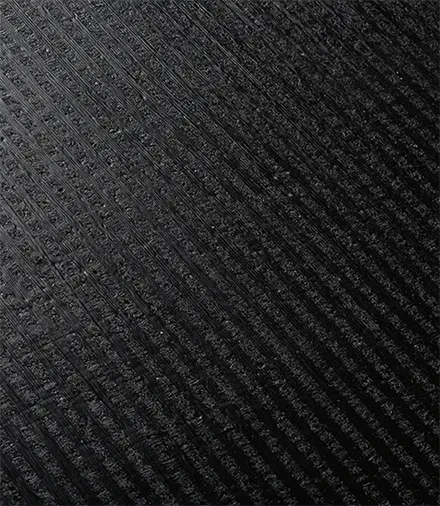

- В — вентилируемое покрытие для частичной приклейки к основанию

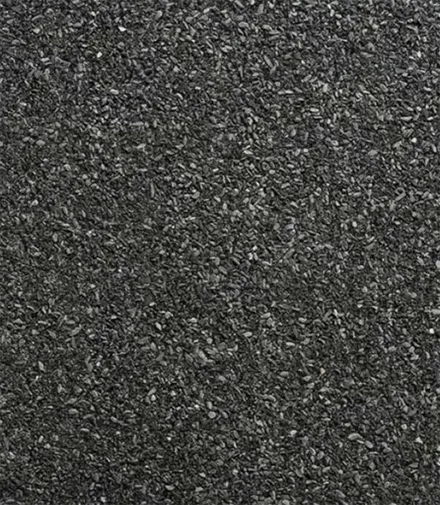

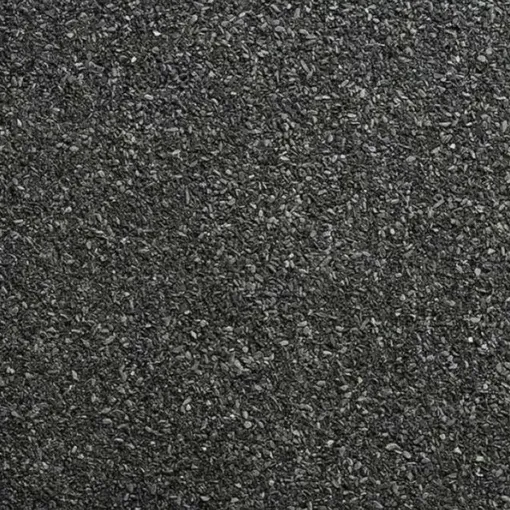

- К — крупнозернистая посыпка
- М — мелкозернистая посыпка
- П — полимерная пленка
- Ф — металлическая фольга
- С — антиадгезионная силиконизированная пленка или бумага
Примеры маркировок
Маркировка самых популярных рулонных материалов:
- ХПП — материал относится к марке П. Его изготавливают на основе стеклохолста, с защитным покрытием из легкоплавкой полимерной пленки с лицевой и нижней стороны.
- ХКП — относится к марке К. Изготавливают на основе стеклохолста. Для защитного покрытия применяют крупнозернистую посыпку с лицевой стороны и полимерную легкоплавкую пленку с нижней стороны рулона.
- ТПП — относится к марке П. Материал на основе стеклоткани, с защитным покрытием из легкоплавкой полимерной пленки с лицевой и нижней стороны.
- ТКП — соответствует марке К. Материал на основе стекловолокна, для защиты применяют крупнозернистую посыпку с лицевой стороны и полимерную легкоплавкую пленку с нижней стороны рулона.
- ЭПП — относится к марке П. Материал изготавливают на полиэфирной основе. В качестве защитного покрытия применяют легкоплавкую полимерную пленку с лицевой и нижней стороны рулона.
- ЭКП — соответствует марке К. Материал выпускают на полиэфирной основе. Для защитного покрытия применяют крупнозернистую посыпку с лицевой стороны и полимерную легкоплавкую пленку с нижней стороны рулона.

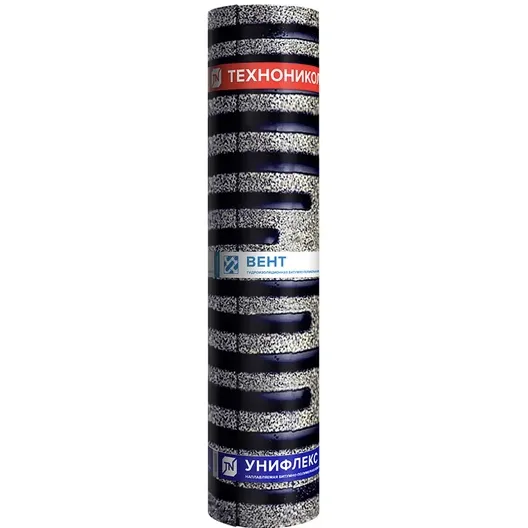

- ЭПВ — относится к марке П. Его выпускают на полиэфирной основе. С лицевой стороны материал защищен полимерной легкоплавкой пленкой, с нижней стороны рулона — полосками из битумно-полимерного вяжущего, пространство между которыми заполнено крупнофракционным песком. Дополнительно поверхность защищена тонкой полимерной пленкой.
- ЭМС — материал соответствует марке П. Его изготавливают на полиэфирной основе. В качестве защитного покрытия применяют мелкозернистую посыпку с лицевой стороны и антиадгезионную силиконизированную пленку с нижней стороны рулона. Этот материал самоклеящийся.
Полное обозначение материала указано на каждом рулоне. Дополнительно в обозначении материала может быть указан тип и цвет крупнозернистой посыпки (например, серый сланец), а также индексы, характеризующие тип армирующей основы, защитного покрытия с лицевой и нижней сторон полотна.
Правила выбора кровельных материалов
От комбинации основы, вяжущего и защитного слоя в рулонном материале зависят износостойкость и срок службы кровли. По этим характеристикам битумные материалы делятся на пять категорий:
- премиум-класс — материал прослужит до 40 лет
- бизнес-класс — до 30 лет
- стандарт — 15 лет
- эконом — 10 лет
- субэконом — не больше 5 лет
| Свойства кровельных материалов | |||||||
| Класс материала | Премиум | Бизнес | Стандарт | Эконом | |||
| Показатель | |||||||

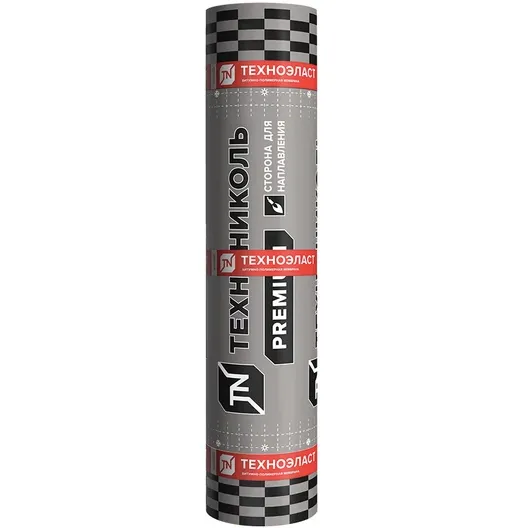

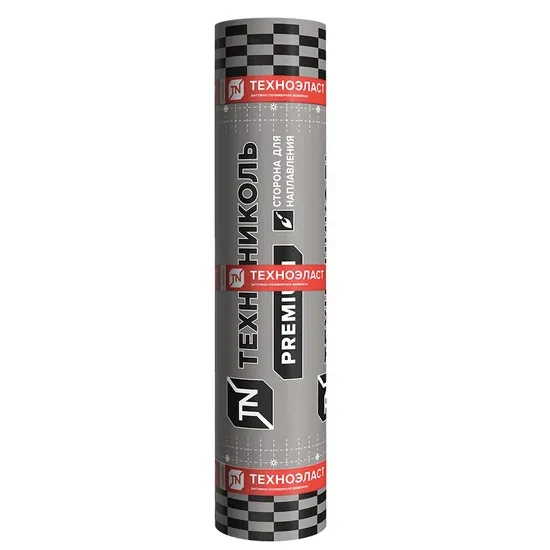

| Материалы | Техноэласт | Техноэласт Термо |
Техноэласт Титан |

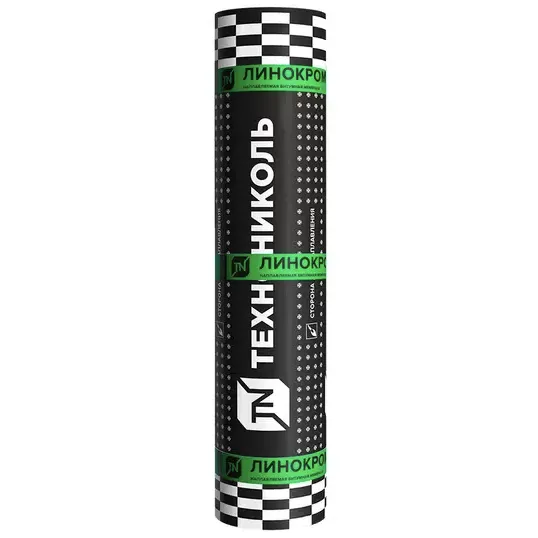

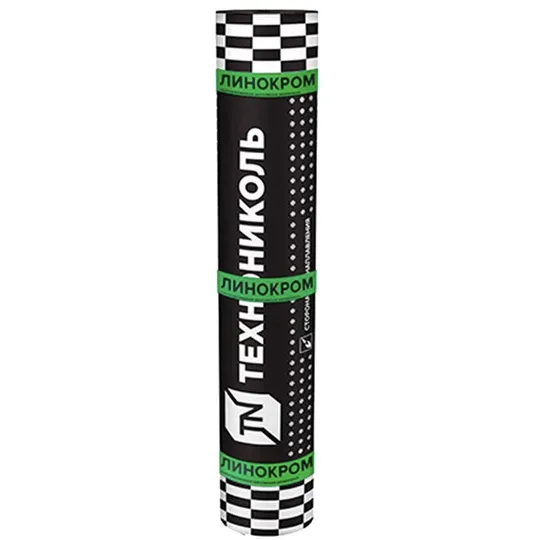

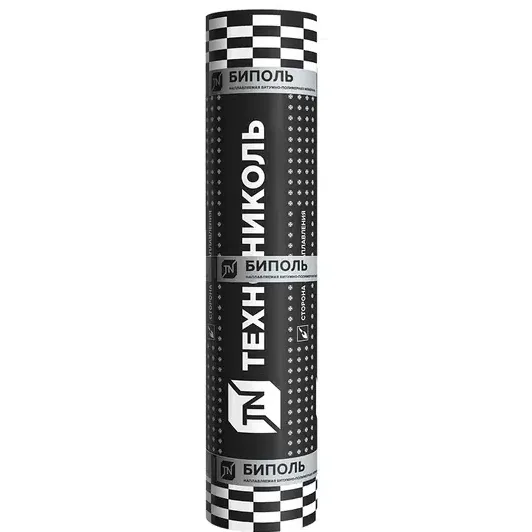

Унифлекс | Биполь | Бикроэласт Линокром |
Бикрост |
| Тип вяжущего в материале | Битумно-полимерное | Битумное | |||||
| Полимерный модификатор | СБС | АПП | АПП, ИПП | СБС | — | ||
| Гибкость, °С | –25 | –15 | –35 | –20 | –15 | –10–0 | 0 |
| Теплостой кость, °С | +100 | +130 | +140 | +100 | +85 | +80–85 | +80 |
| Потенциальный срок службы на крыше, лет | 35–40 | 20–25 | 35–40 | 25–30 | 10–15 | 10–15 | 7–10 |
| Разрывная сила при растяжении в зависимости от основы, Н | |||||||
| Полиэфир | 800\600 | 700–500 | 550 | 550 | |||
| Стеклоткань | 1200 | — | 1000–1100 | 1000 | 800 | ||
| Стеклохолст | 500/300 | — | — | 500 | 500 | 500 | |
Обычно кровлю из наплавляемых кровельных материалов делают двухслойной. Это обеспечивает ей повышенную надежность. Слои должны сочетаться между собой, чтобы усилить действие друг друга.
Таблица совместимости кровельных материалов 1
Таблица совместимости кровельных материалов 2
При выборе материалов нужно соблюдать еще несколько правил:
- материалы с основой из стеклоткани сочетаются только с материалами с основами из стеклоткани, стеклохолста и полиэфира
- материалы с основой из стеклохолста используют на кровле только в сочетании с материалами на основе стеклоткани, при этом материал со стеклотканью желательно укладывать нижним слоем
- битумно-полимерные материалы на основе из полиэфира применяются на кровле только с битумно-полимерными материалами на стеклоткани или на полиэфире; лучше выбирать сочетания битумно-полимерных материалов на полиэфирной основе

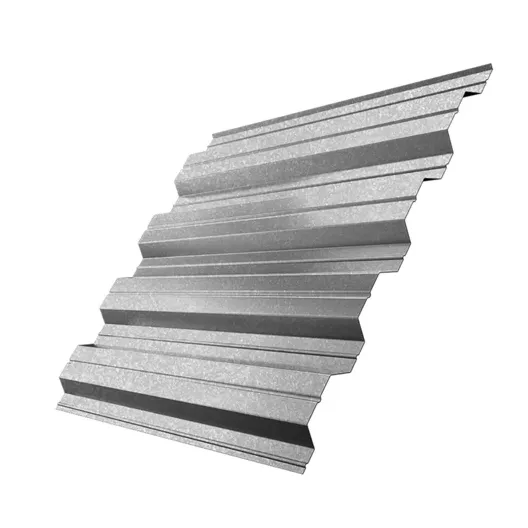

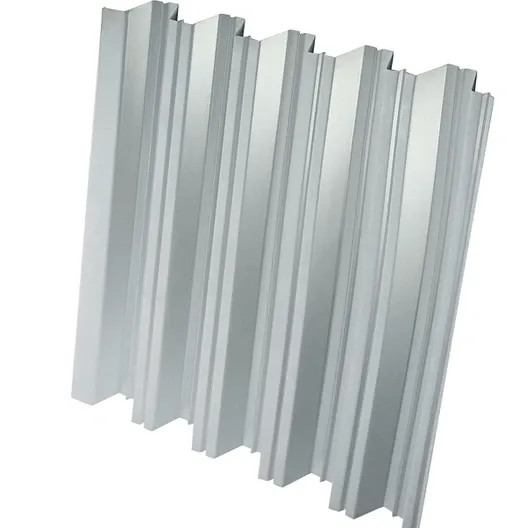

- на крышах с несущим основанием из профилированного настила используют битумно-полимерные материалы только на полиэфирной основе
- запрещено использовать сочетания материалов на основе из стеклохолста и для нижнего, и для верхнего слоя кровли, в противном случае кровельное покрытие будет непрочным
- по сборным стяжкам применяют материалы на полиэфирной основе
Кровельный «пирог»
Кровельный «пирог» — это определенная последовательность укладки стройматериалов для устройства крыши. Тип «пирога» зависит от назначения кровли (эксплуатируемая или неэксплуатируемая), а также расположения кровельного материала и теплоизоляционного слоя (традиционное или инверсионное).
Эксплуатируемая кровля. Источник: shutterstock.com
Кровельный «пирог» традиционной крыши состоит из кровли, основания под кровлю, теплоизоляционного слоя, уклонообразующего слоя, пароизоляционного слоя и несущих конструкций (железобетонные плиты, профнастил и др.).
Традиционная неэксплуатируемая кровля
В такой кровле гидроизоляционный битумный или битумно-полимерный материал располагается выше теплоизоляционного слоя. Сначала на основание кровли укладывают пароизоляцию, поверх нее — теплоизоляционные плиты, а затем — уклонообразующий слой из керамзита или клиновидных плит теплоизоляции. Далее делают армированную цементно-песчаную стяжку, на которую наносят битумный праймер. После высыхания праймера на стяжку наплавляют два слоя рулонной гидроизоляции: нижний — из битумно-полимерного материала, верхний — с крупнозернистой посыпкой.

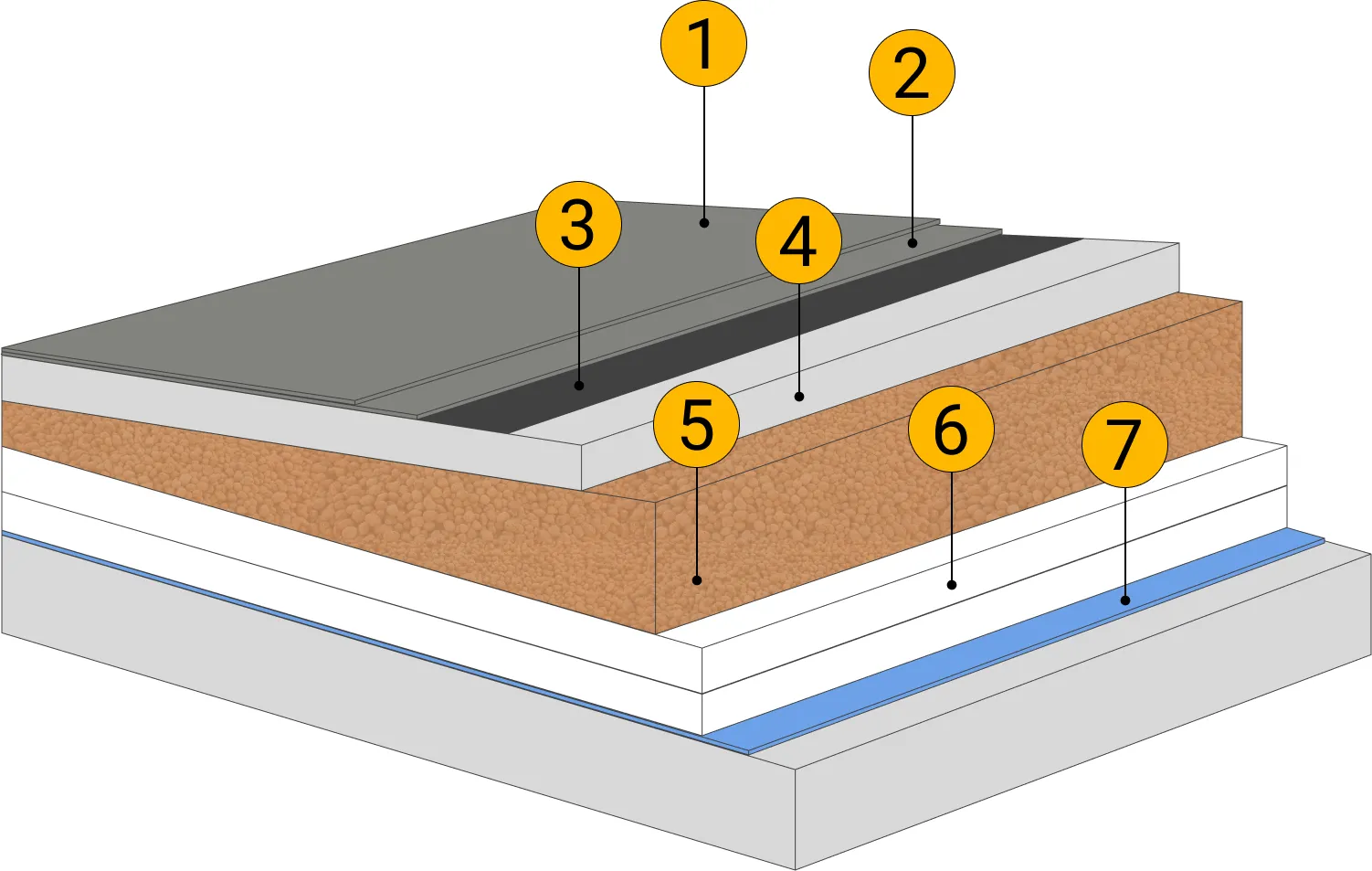

Традиционная кровля:
- Верхний слой из рулонной гидроизоляции
- Нижний слой из рулонной гидроизоляции

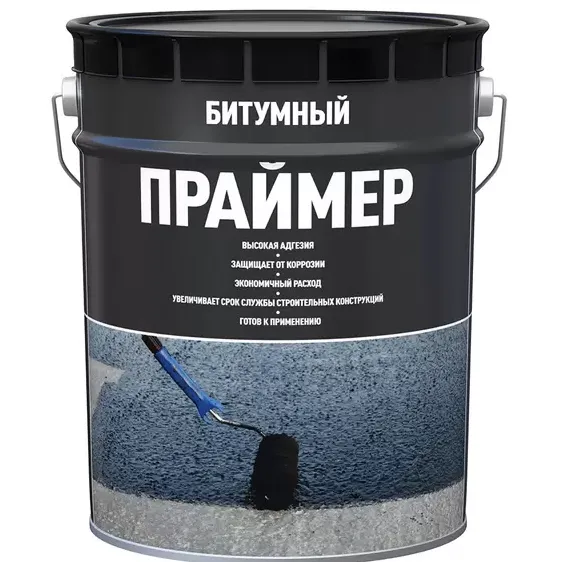

- Битумный праймер
- Армированная цементно-песчаная стяжка
- Уклонообразующий слой
- Теплоизоляция
- Пароизоляционный слой
При монтаже традиционной направляемой кровли важно соблюдать несколько правил:
- Пароизоляцию заводят на вертикальные стены и парапет на высоту, равную толщине теплоизоляционного слоя.
- На участках примыкания к вертикальным стенам рулонный материал дополнительно фиксируют с помощью краевой рейки и защищают герметиком. На верхней грани парапета следует предусмотреть защитный фартук из оцинкованной стали.
Традиционная эксплуатируемая кровля
Эксплуатируемые кровли предназначены для организации зон отдыха, спортивных площадок или террас. Как и в «пироге» неэксплуатируемой кровли, здесь гидроизоляционный слой размещают выше теплоизоляционного.
Структура традиционной эксплуатируемой кровли:

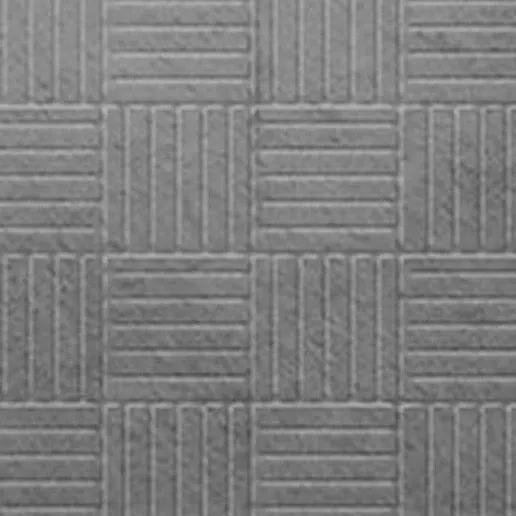

- Тротуарная плитка
- Выравнивающий слой из цементно-песчаной смеси

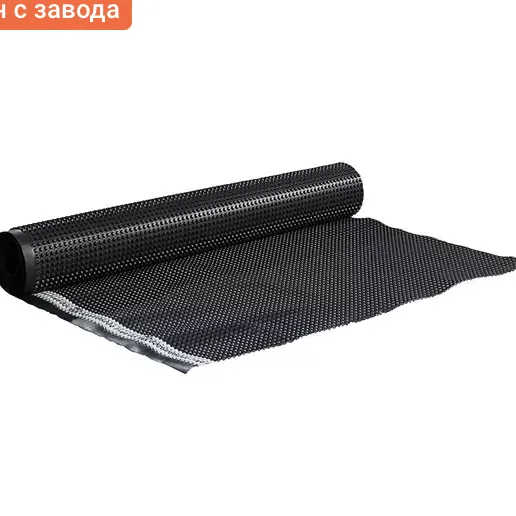

- Дренажный слой из промытого гравия и дренажной мембраны
- Гидроизоляционный слой в 2 слоя
- Битумный праймер
- Основание под кровлю — армированная цементно-песчаная стяжка
- Уклонообразующий слой
- Теплоизоляционный слой
- Пароизоляция
Инверсионная кровля
От традиционных инверсионная кровля отличается тем, что гидроизоляционный слой располагают ниже слоя теплоизоляции. В такой кровле укладывают балластный слой в виде гравия или, например, из тротуарной плитки, если вы планируете выполнить эксплуатируемую крышу.
Структура неэксплуатируемой инверсионной кровли:
- Балласт из гравия
- Дренажная мембрана
- Теплоизоляционный слой из экструзионного пенополистирола
- Верхний слой гидроизоляции
- Нижний слой гидроизоляции
- Битумный праймер
- Цементно-песчаная армированная стяжка

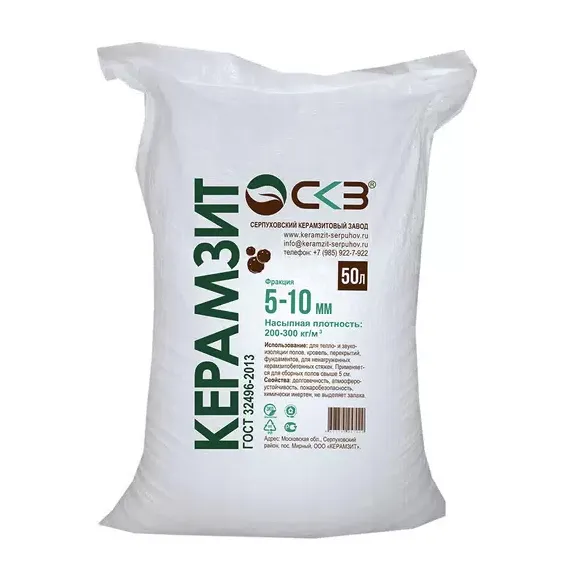

- Уклонообразующий слой из керамзита
Холодная кровля
Кровлю без теплоизоляционного слоя монтируют в неотапливаемых зданиях или на покрытиях холодных чердаков.
Структура холодной кровли:
- Кровельный материал для верхнего слоя с крупнозернистой посыпкой
- Кровельный материал для нижнего слоя с частичной или сплошной приклейкой
- Праймер битумный
- Армированная цементно-песчаная стяжка
- Уклонообразующий слой из керамзитового гравия
Резюме
Для устройства мягкой кровли можно использовать материалы с разными характеристиками. Дольше всего служат кровельные и гидроизоляционные материалы на полиэфирной основе с битумно-полимерным вяжущим.
При помощи известной технологии наплавления кровельных и гидроизоляционных материалов выполняют традиционную, инверсионную и холодную кровли. Порядок укладки материалов и их количество зависят от типа эксплуатации кровли.
