Без теплой крыши дом быстро остывает зимой и превращается в душную камеру летом. Решение проблемы ― качественная теплоизоляция. В статье расскажем про способы и технологию утепления скатной кровли, разберем возможные материалы и приведем пошаговые инструкции по монтажу «пирога» конструкции.
Источник: urfin/Shutterstock.com/FOTODOM, изображение модифицировано редакцией
Способы утепления стропильной системы скатной крыши
Специалисты выделяют три технологии теплоизоляции скатных кровель:
- над стропилами
- между ними
- комбинированная (меж- и подстропильная)
Каждый способ формирует свою систему и по-разному защищает деревянный каркас скатной крыши от холода и влаги.
Утепление над стропилами
Такой способ применяют при строительстве нового дома, до монтажа финишного кровельного покрытия. Также он подходит при капитальном ремонте крыши, когда заменяют внешние слои: теплоизоляцию укладывают поверх стропил и сохраняют внутреннюю отделку чердака нетронутой. Это удобно, если вы работаете самостоятельно, и позволяет сэкономить бюджет.
Еще один плюс утепления над стропилами ― сохранение высоты потолка и полезного объема внутреннего пространства чердачного помещения. Иногда стропила даже оставляют незашитыми, чтобы сделать их выразительным элементом декора, по типу бревна.
Многослойная конструкция скатной кровли при данном способе утепления последовательно включает:
- стропила
- сплошной деревянный настил
- пароизоляцию
- теплоизоляцию
- поперечную обрешетку и контробрешетку — для крепежа жесткой черепицы и листовых кровельных материалов, в случае гибкой (мягкой) черепицы дополнительно нужен сплошной настил и подкладочный ковер
- финишное кровельное покрытие

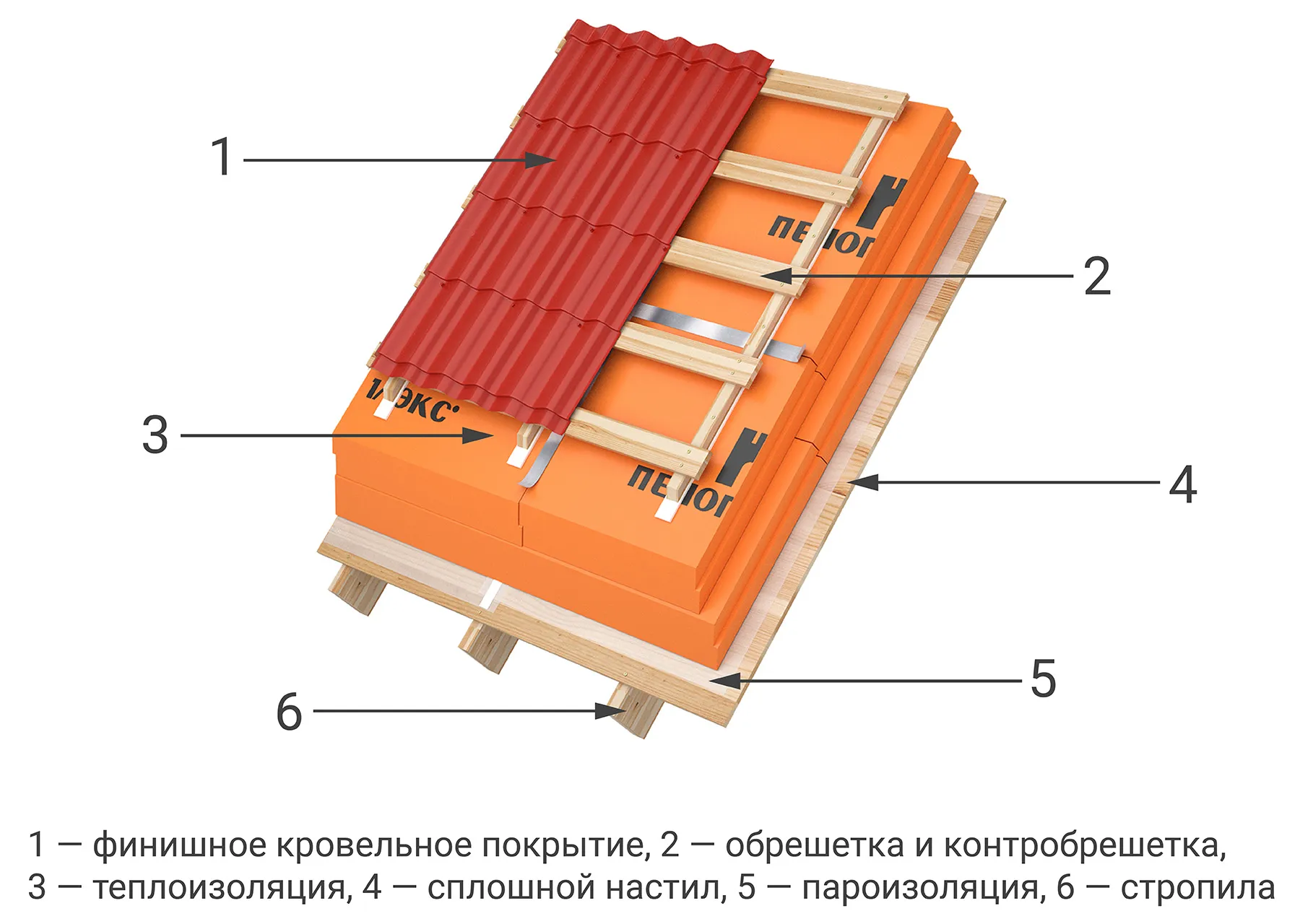

Схема утепления скатной кровли над стропилами. Источник: penoplex.ru
Преимущество этой схемы в том, что она позволяет закрыть скатную кровлю единым теплым контуром. Деревянные элементы не контактируют с холодным воздухом. Это повышает качество утепления двухскатной крыши и энергоэффективность строения.
Утепление между стропилами
Межстропильный способ применяют в случаях, когда капитальный ремонт скатной кровли не проводят. Финишное покрытие в этом случае можно не снимать. Конструкцию вскрывают изнутри чердачного помещения, чтобы установить теплоизоляционный «пирог» в пространство между опорами.

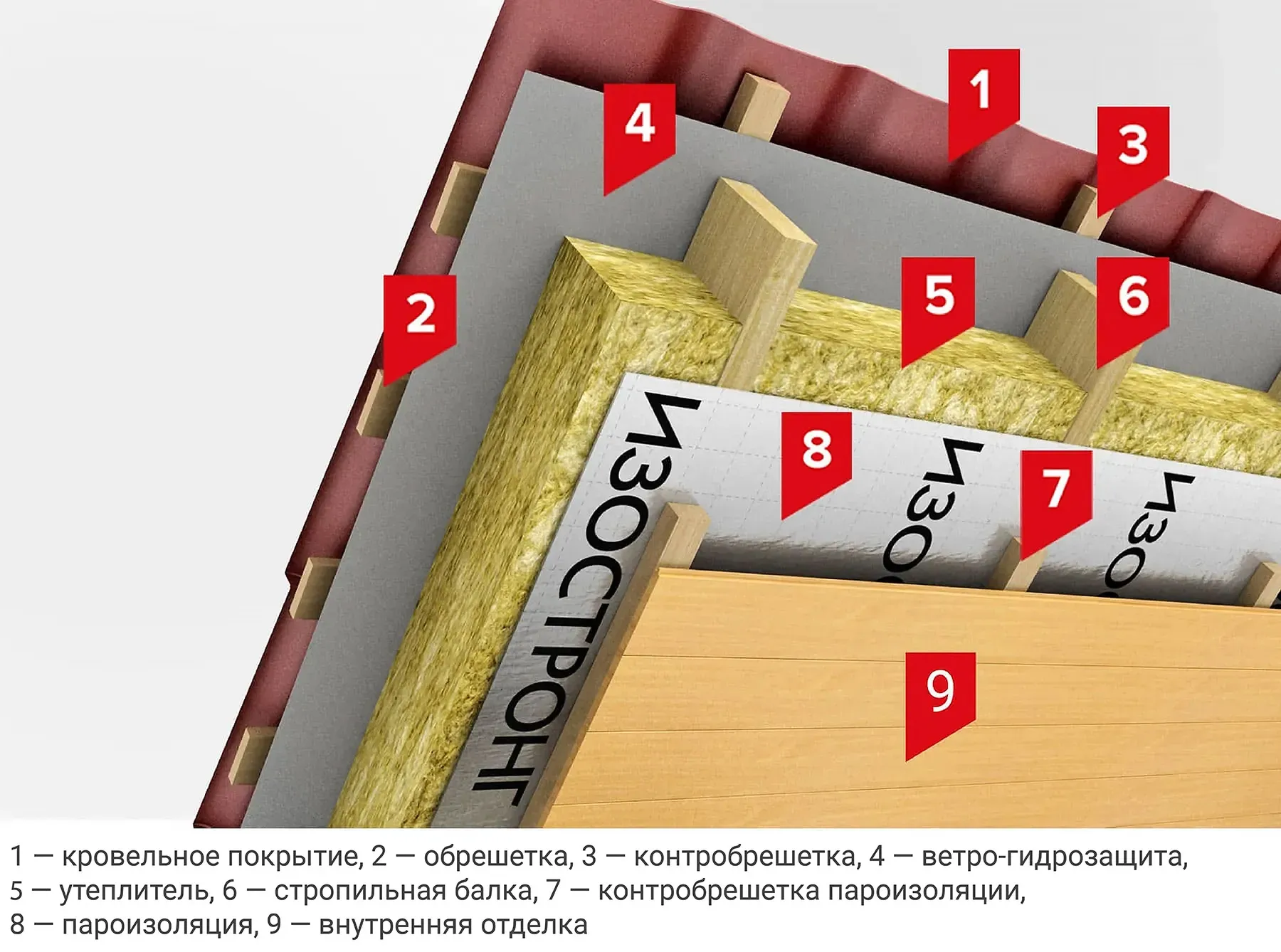

Порядок слоев при межстропильном утеплении крыши выглядит так:
- пароизоляция
- стропила
- теплоизоляция между стропилами
- диффузионная мембрана или ветро-влагозащита при использовании волокнистых утеплителей
- обрешетка: контр- и поперечная — для жесткой черепицы и листовых кровельных материалов
- дополнительно настил и подкладочный ковер — для гибкой черепицы, для других финишных покрытий не нужны
Схема утепления скатной кровли между стропилами. Источник: petrovich.ru
Такой вариант удобен, если:
- частный дом уже построен, но вы решили дополнительно теплоизолировать крышу или сделать верхний этаж жилым без разбора финишного кровельного покрытия
- вам необходимо провести работы в зимнее время года или не зависеть от погоды
Чем и как утеплить мансарду изнутри своими руками
Узнайте большеКомбинированный способ
В этой схеме межстропильное утепление скатной кровли дополняют слоем теплоизоляции изнутри помещения, под деревянными опорами. Технологию часто задействуют:
- для снижения расходов на отопление дома
- для повышения комфорта на верхних этажах в жаркий период
- в холодных регионах, где нужна повышенная толщина утеплителя для сохранения комфорта в доме
- при реконструкции старой скатной крыши, чтобы привести теплоизоляцию к строительным нормам тепловой защиты зданий по СП 50.13330
Кровельный «пирог» здесь выглядит следующим образом:

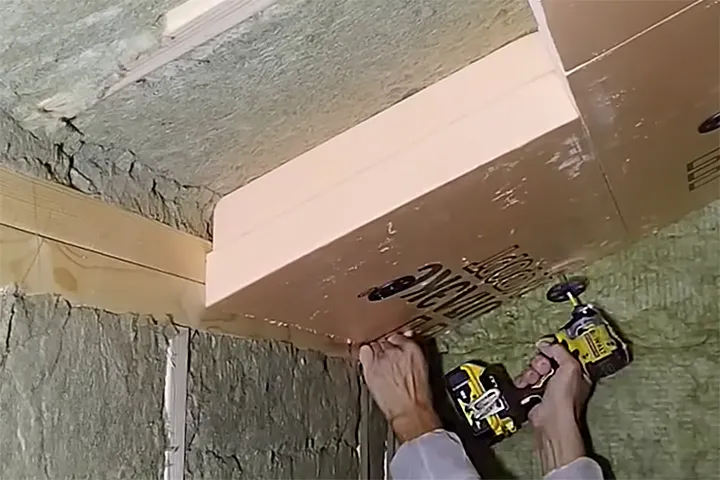

- дополнительный слой утеплителя под стропилами
- пароизоляция
- теплоизоляция между стропилами
- ветро-влагозащита
- обрешетка и контробрешетка, при необходимости — сплошной настил и подкладочный ковер (для гибкой черепицы)
- кровельное покрытие

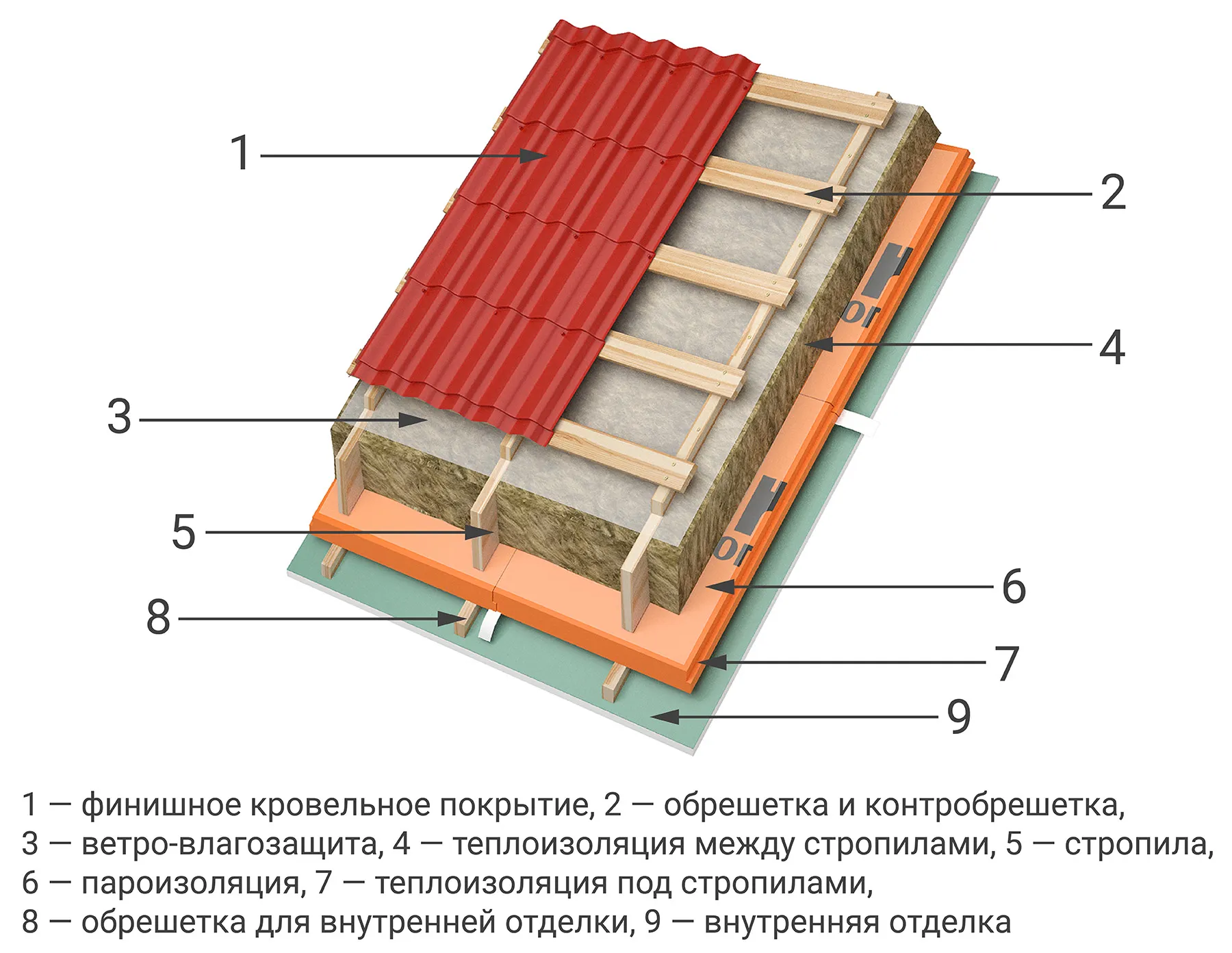

Схема утепления скатной крыши между и под стропилами. Источник: penoplex.ru
Преимущество комбинированного метода — в уменьшении теплопотерь через стропильные балки. Он позволяет перекрыть мостики холода, в качестве которых и выступают стропила, и создать непрерывный тепловой контур.
Чем лучше утеплять скатную кровлю
Выбор теплоизоляции напрямую влияет на качество утепления скатной крыши. От характеристик материала зависит толщина, устройство кровельного «пирога» и долговечность всей системы.
Виды утеплителей для стен дома снаружи и изнутри
Узнайте большеЧаще всего применяют:

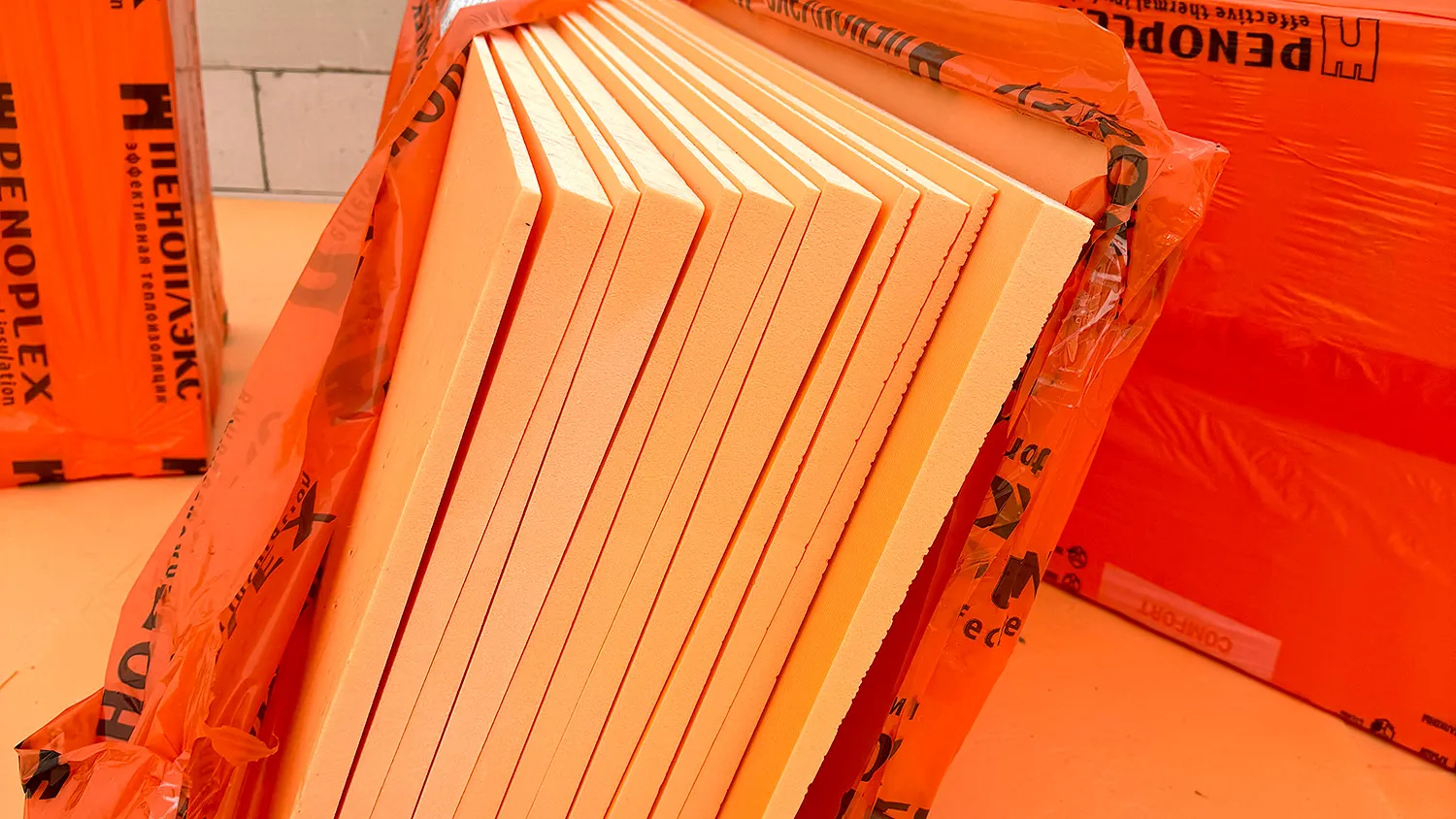

- Экструдированный пенополистирол (ЭППС). Выпускают в виде жестких плит с закрытой ячеистой структурой. ЭППС влагостойкий, эффективно удерживает тепло благодаря низкой теплопроводности, прочный на сжатие и не подвержен выветриванию. Листы материала сохраняют свойства даже при прямом контакте с водой, обладают стабильной геометрией, а за счет замкового соединения их удобно монтировать.

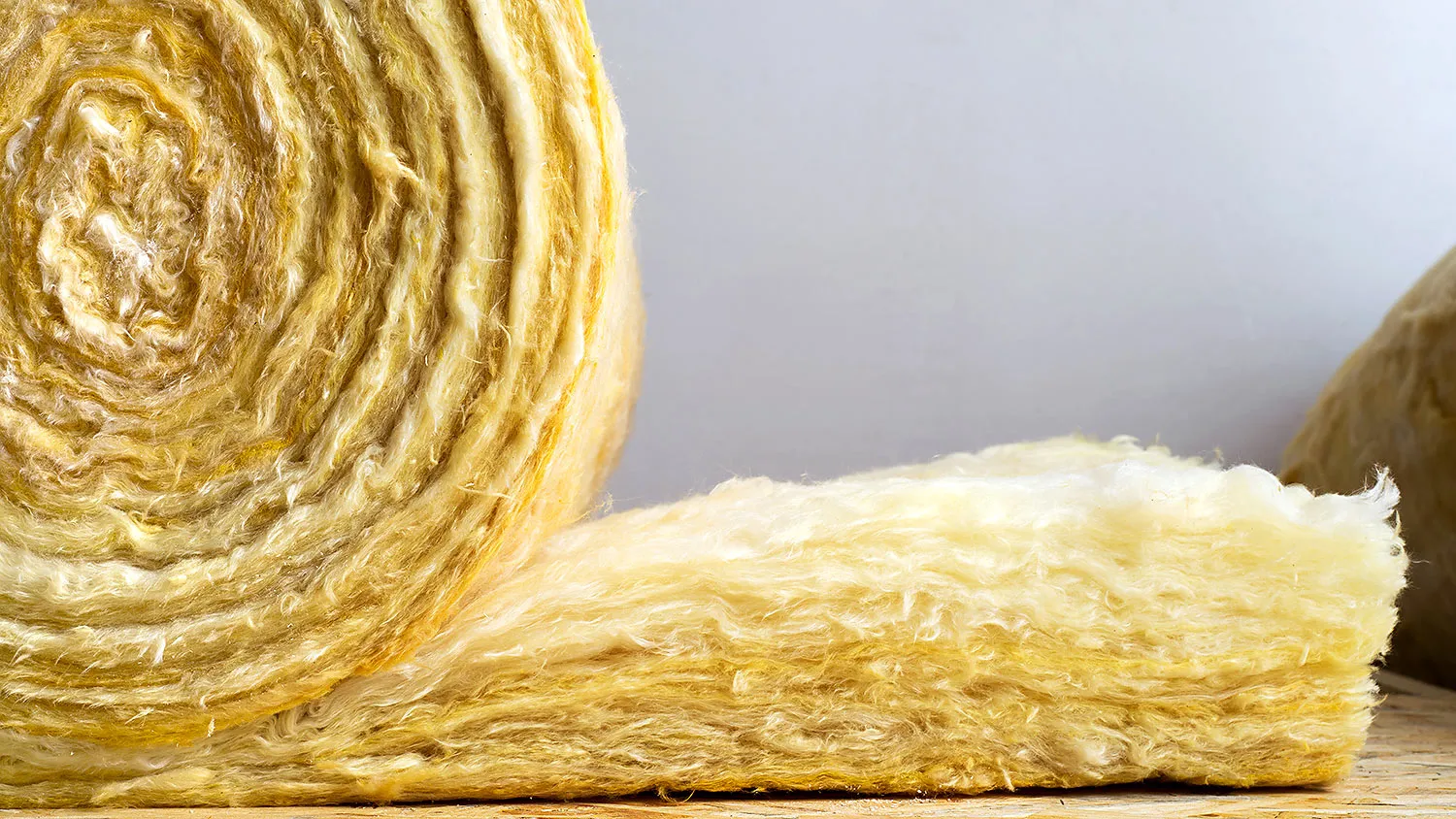

- Минеральную вату. Выпускают в виде мягких волокнистых плит или рулонов. Производят из расплава горных пород или стекла и получают два соответствующих подвида: каменную (базальтовую) и стекловолоконную вату. У них низкая теплопроводность, высокая паропроницаемость, хорошая звукоизоляция. Общий недостаток — низкая влагостойкость. При намокании плиты слеживаются и теряют свойства. Также их может выдувать в процессе вентиляции подкровельного пространства, поэтому требуется монтаж ветро-влагозащиты. Из-за мягкой структуры не подходят для качественного утепления скатной кровли над стропилами.

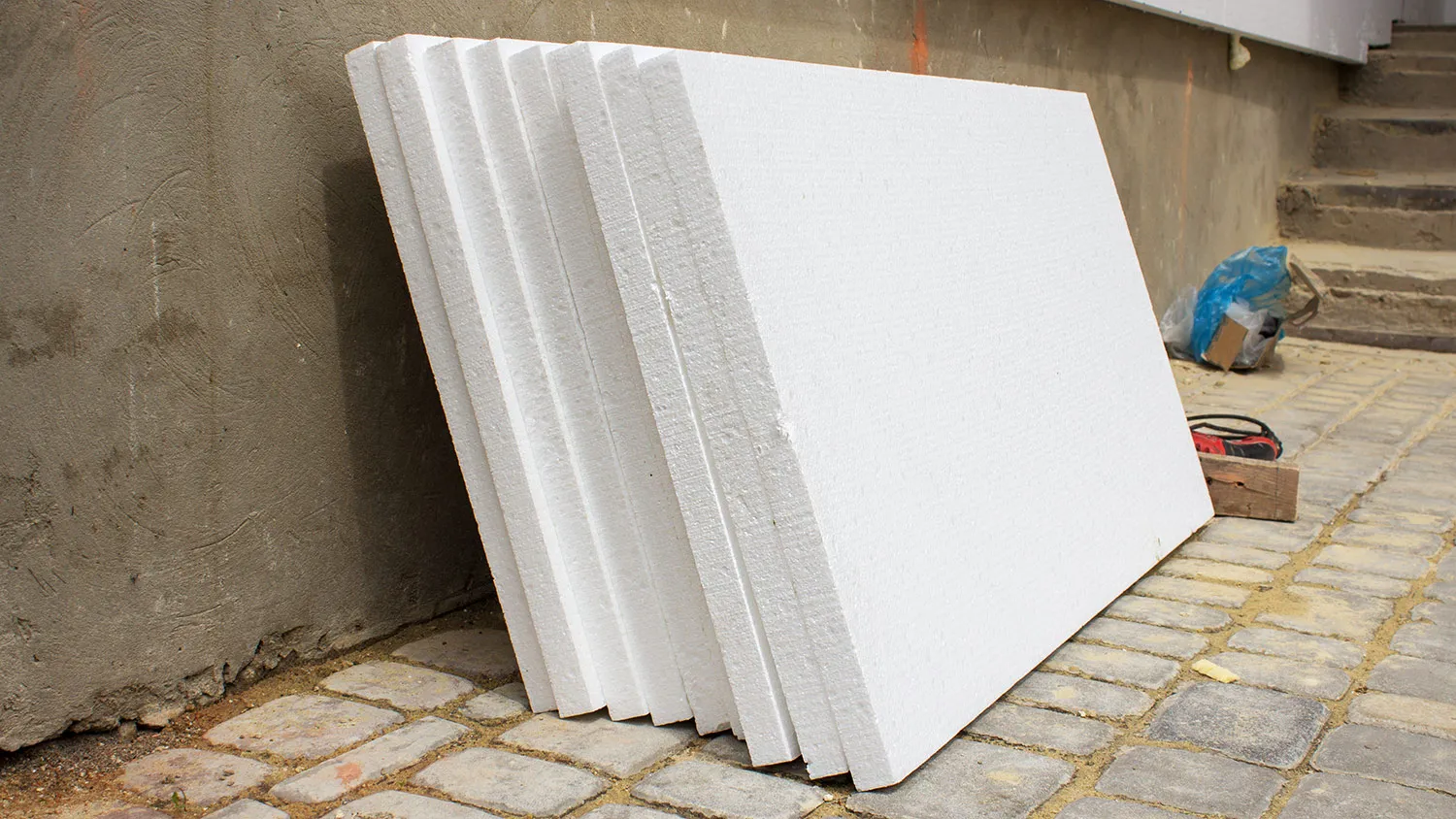

- Пенопласт (ячеистый пенополистирол). Мало весит, легко режется, эффективно удерживает тепло, но очень хрупкий. Плохо переносит механические нагрузки и разрушается при длительной эксплуатации. По этим причинам не подходит для утепления над и под стропилами, только между.

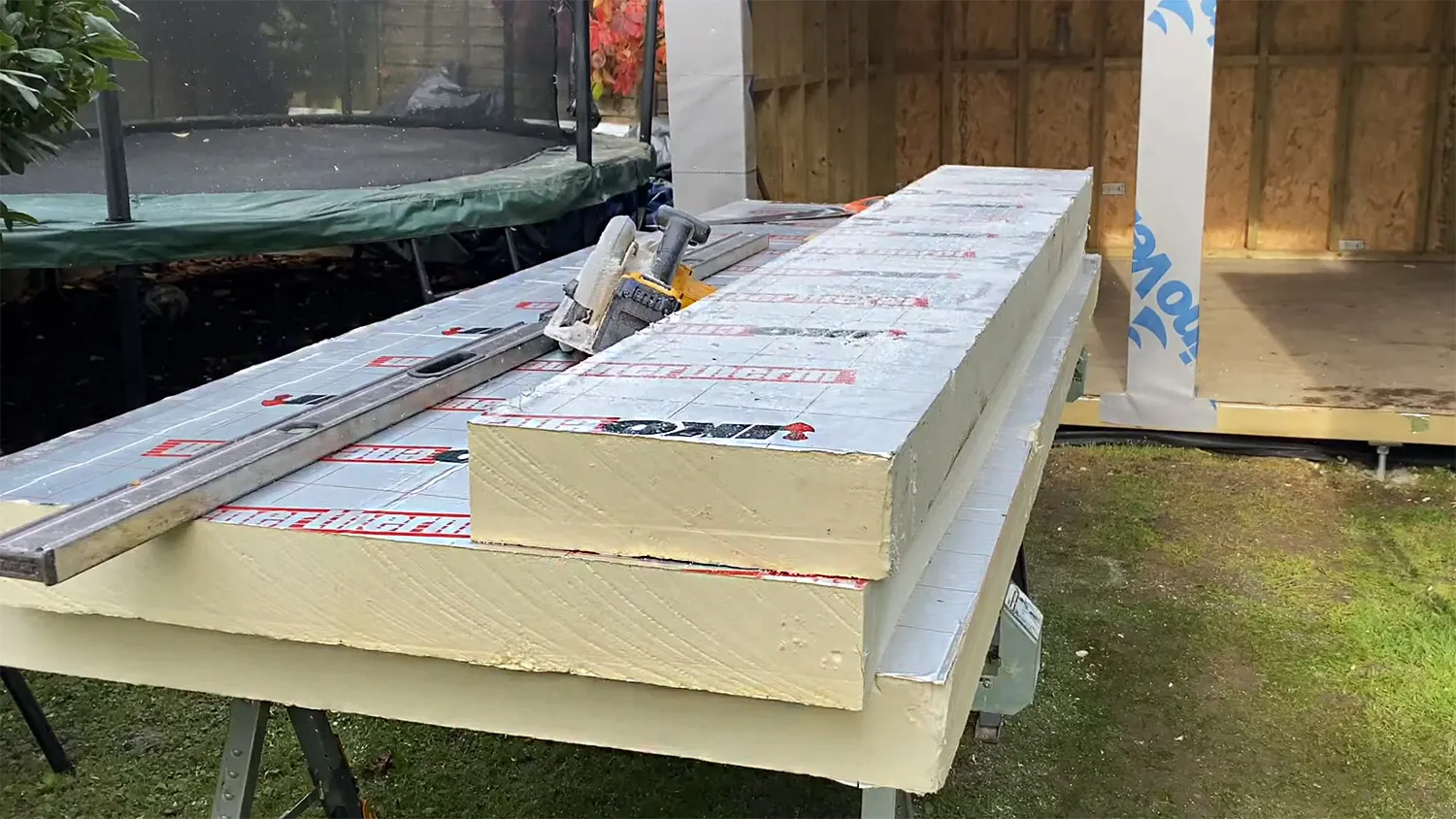

- ПИР-плиты (PIR). Жесткий плитный материал с закрытой ячеистой структурой на основе модифицированного пенополиуретана. Отличается низкой теплопроводностью, но стоит дороже большинства утеплителей. Практически не впитывает влагу и не подвержен биопоражениям. Чаще применяют для утепления скатной крыши над стропилами и в комбинированных схемах.

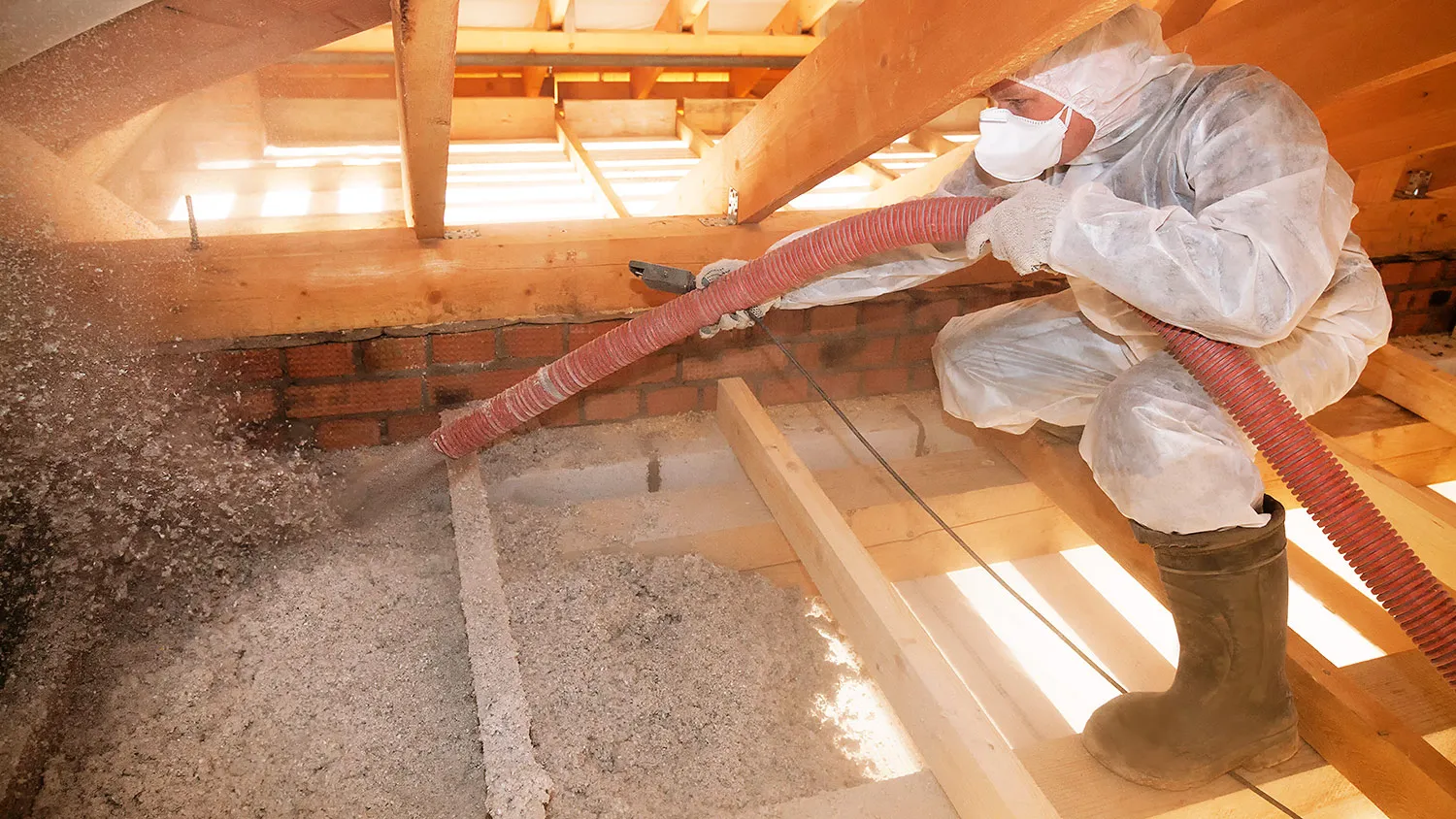

- Эковату. Рыхлый волокнистый утеплитель на основе целлюлозы с добавками антипиренов и антисептиков. Требует специального оборудования для задувки. Материал умеренно горючий и чувствителен к влаге. При работе с эковатой критична плотность задувки — при ошибках возможна усадка и потеря теплоизоляционных свойств. Применяют для утепления между стропилами, особенно в сложных конструкциях.

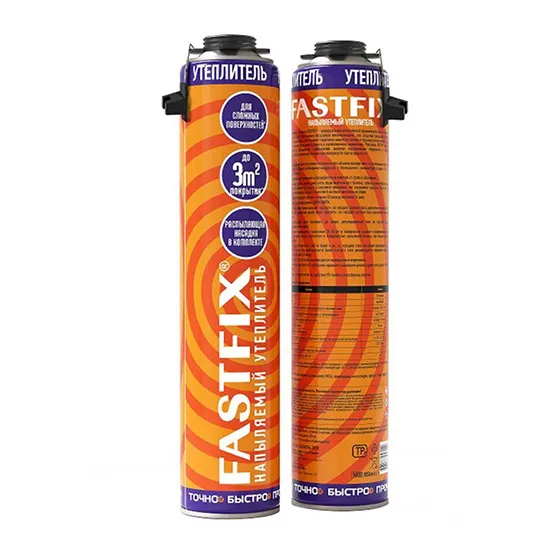

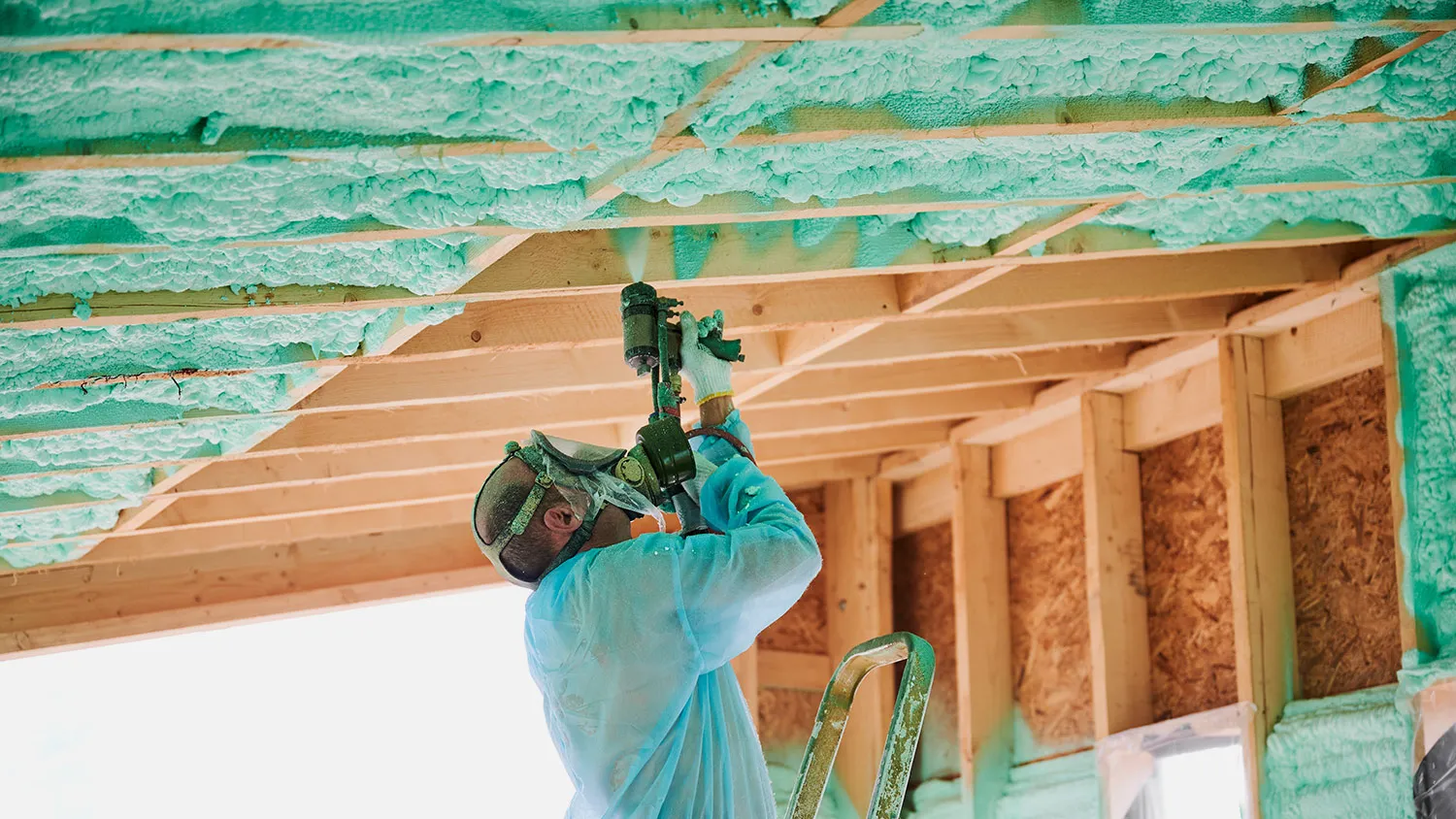

- Напыляемый ППУ. Утеплитель из двух компонентов, которые смешивают при нанесении. Также используют готовые баллоны для самостоятельного использования без специального оборудования. Увеличивается в объемах и образует сплошной бесшовный слой с высокой адгезией и низкой теплопроводностью. Применяют для утепления крыши между стропилами.
Теплоизоляционные материалы для скатной кровли похожи, но отличаются особенностями применения. Одни подходят для утепления только между стропилами, использование других допустимо при любом способе.
Чтобы было проще выбрать оптимальный вариант утеплителя для скатной кровли, свели основные характеристики материалов в таблицу:
| Утеплитель | Способ утепления | Теплопроводность, Вт/м·К | Влагостойкость | Прочность |
| ЭППС | Поверх стропил, комбинированный, изнутри помещения | 0,034 | Высокая | Высокая |
| Минеральная вата | Межстропильный | 0,03–0,04 | Низкая | Низкая |
| Пенопласт | Межстропильный | 0,03–0,04 | Средняя | Средняя |
| PIR-плиты | Чаще над стропилами, но допустимо и между ними | 0,022 | Высокая | Средняя |
| Эковата | Межстропильный | 0,036–0,041 | Средняя | Низкая |
| Напыляемый ППУ | Межстропильный | 0,023–0,036 | Высокая | Средняя |
Расчет толщины слоя теплоизоляции
Следующий шаг — определить толщину утеплителя. Слишком тонкий слой не сохранит тепло, а избыточный увеличит расходы на материал без заметного эффекта.
Толщину теплоизоляции определяют по формуле:
d = R * λ, где:
- d — толщина утеплителя (м)
- R — сопротивление теплопередаче (м²·K/Вт)
- λ — коэффициент теплопроводности материала (Вт/м·K), приведен в таблице выше для каждого утеплителя
Формула применима для упрощенного расчета утепления скатной кровли по стропилам.
В России сопротивление теплопередаче зависит от ГСОП (градусо-сутки отопительного периода) региона. Это значение берут из СП 50.13330, также можно ориентироваться на таблицу:
| Климатическая зона | ГСОП (примерно) | Требуемое R |
| Юг страны | 2000–3500 | 3,3–4,2 |
| Средняя полоса России | 4000–5000 | 4,7–5,3 |
| Урал и Сибирь | 5500–7000 | 5,8–6,7 |
| Крайний север | 9000–11000+ | 8–9 |
Рассчитаем толщину утеплителя на примере комбинированной теплоизоляции:
- регион: Подмосковье (средняя полоса России)
- материал: минеральная вата в межстропильном пространстве и экструзионный пенополистирол (ЭППС) изнутри сплошным слоем
- нормируемое сопротивление теплопередаче (R): 5,0 м²·K/Вт (среднее значение из диапазона)
- коэффициент теплопроводности (λ): ЭППС — 0,034 Вт/м·K, минвата — 0,03–0,04 Вт/м·K (возьмем 0,035 как среднее)
Для многослойной конструкции применим формулу:
R = d₁/λ₁ + d₂/λ₂, где:
- d₁ — толщина ЭППС
- d₂ — толщина минеральной ваты
Получается уравнение с двумя неизвестными, следовательно, вариантов бесконечно много. То есть нельзя получить единственную правильную толщину, можно только выбрать разумную комбинацию слоев. В реальной кровле ЭППС и минеральную вату не делят ровно пополам, обычно вата — основной утеплитель (около 80 % толщины).
Подберем слои так, чтобы R был равен или больше 5: например, ЭППС 50 мм и минвата 150 мм. Проверим по формуле: R = 0,05 /0,034 + 0,150/0,035 ≈ 5,76. Таким образом, толщины экструзионного пенополистирола 50 мм и минеральной ваты 150 мм достаточно для получения нормируемого сопротивления теплопередаче для выбранного региона.
Если не хотите выполнять расчет вручную, можно воспользоваться онлайн-калькулятором. В нем достаточно указать регион строительства, тип помещения и конструкции, состав слоев с их толщиной, а также расчетные температуры внутри и снаружи. Калькулятор автоматически определит требуемое сопротивление теплопередаче. При этом вы можете корректировать параметры и сразу видеть влияние изменений условий или материалов на результат.

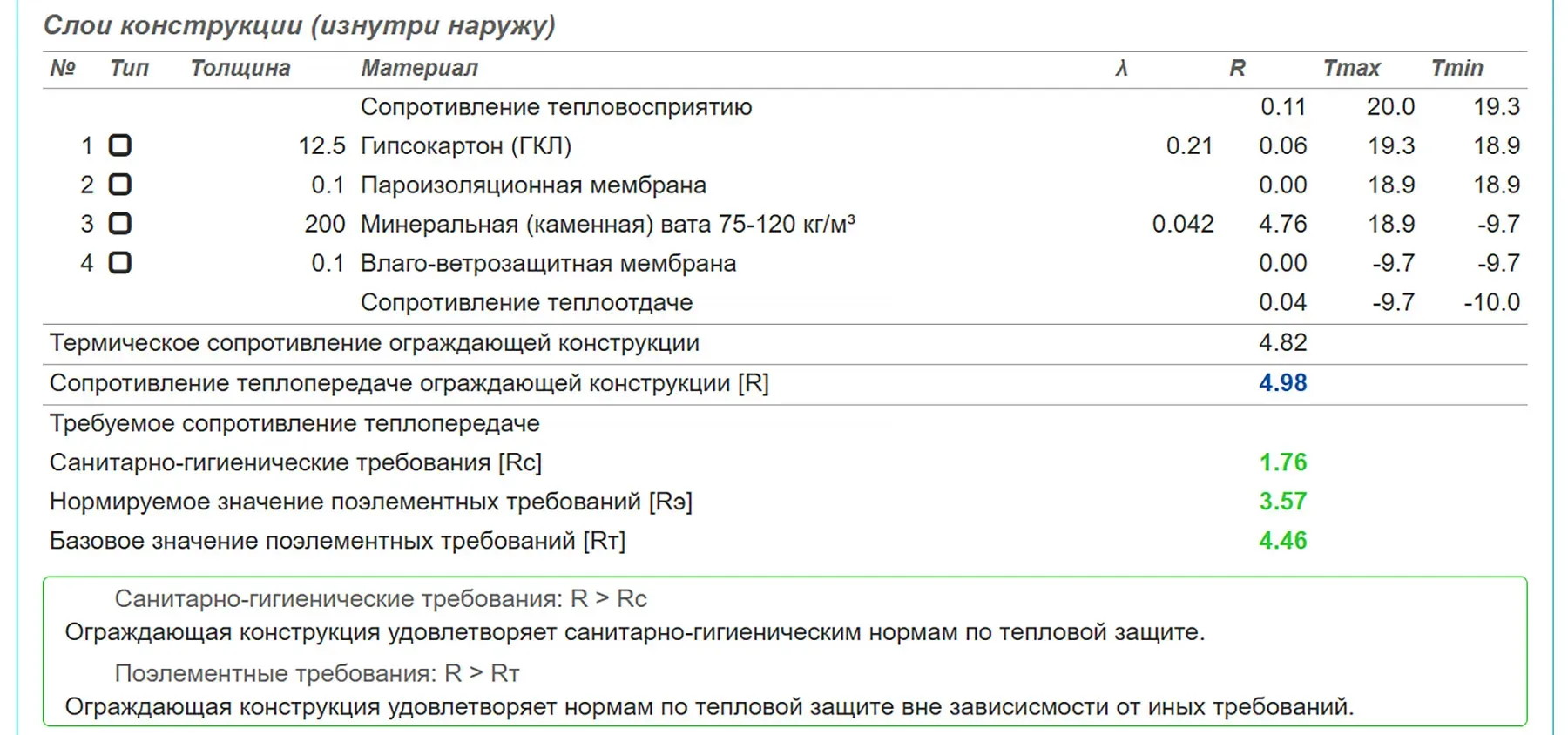

Пример расчета толщины утеплителя для кровли в онлайн-калькуляторе. Источник: smartcalc.ru
Инструменты и материалы
Независимо от выбранного способа, для утепления скатной кровли необходим одинаковый набор инвентаря. Разница будет только в порядке слоев, но базовые пленки, теплоизоляция и элементы обрешетки задействуют во всех технологиях.
Понадобятся следующие ручные и электроинструменты:

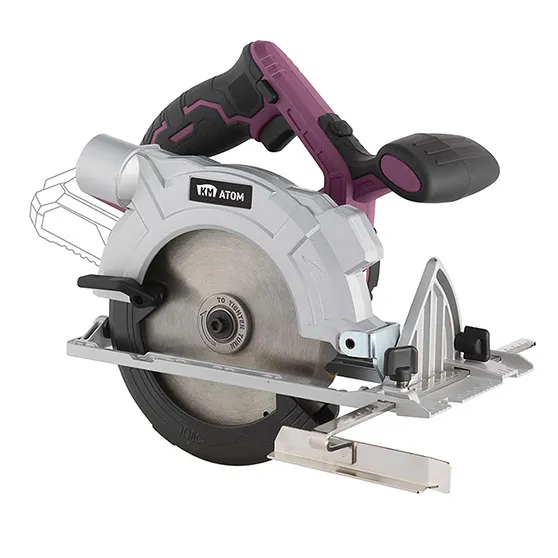

- дисковая пила (можно взять в аренду)
- строительный степлер и скобы
- строительный нож с запасными лезвиями
- молоток
- ножовка по дереву
- ножницы по металлу
- строительный уровень или нивелир
- рулетка
- правило
- карандаш
Для изоляции крыши от влаги подготовьте:
- доски, плиты ОСП-3 или фанеру — для сплошного настила
- пароизоляцию
- ветро-влагозащиту

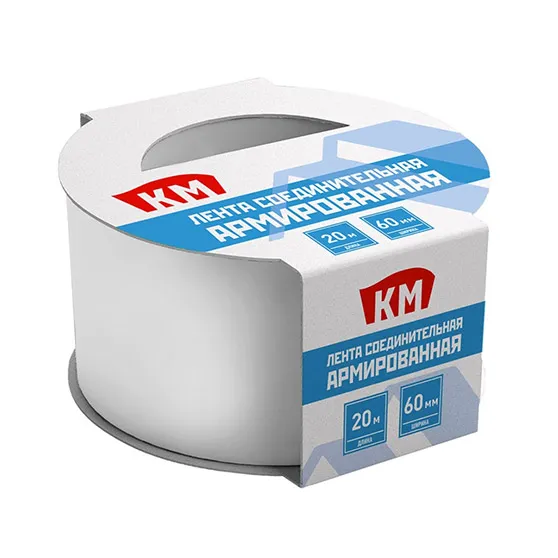

- ленту соединительную одностороннюю и двухстороннюю
- шнур
- капельник
- карнизную планку
- вентиляционную ленту
- крюки для водоотводов
- гибкую клейкую ленту для уплотнения стыков и проходок
Для создания обрешетки и контробрешетки пригодятся:
- строительные оцинкованные гвозди — длина зависит от метода утепления и толщины слоя теплоизоляции, обычно 120–200 мм
- доска 25×100 мм и 40×100 мм
- бруски 50×50
- брусок толщиной 20 мм — для ограничителей
- уплотнительная лента
- ветровая доска — размеры подбирают индивидуально
Для обустройства теплоизоляции нужно приобрести:
- экструдированный пенополистирол для кровли, минеральную вату, пенопласт, PIR-плиты, эковату, напыляемый ППУ с пистолетом для монтажной пены ― на выбор

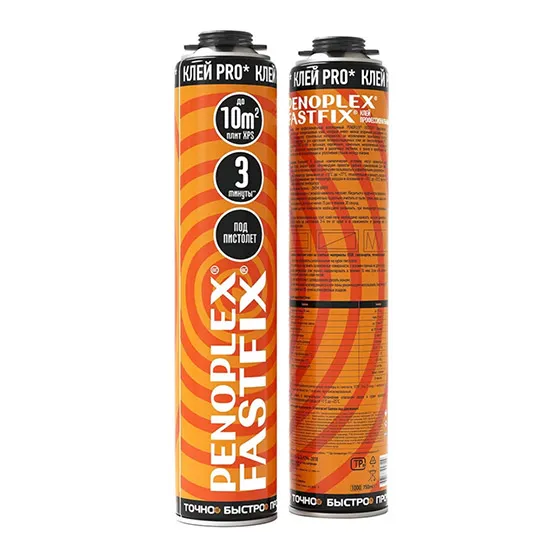

- клей-пену для ЭППС
- саморезы по дереву — длина зависит от слоя утеплителя
- прижимные рондоли
- негорючую минеральную базальтовую вату — для противопожарной рассечки

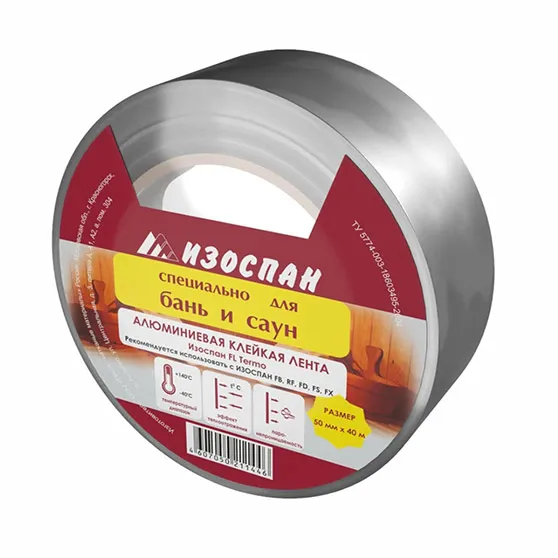

- ленту соединительную алюминиевую
Утепление скатной кровли по стропилам снаружи: этапы работ
При данном способе теплоизоляции крыши утеплитель размещают поверх стропильной конструкции и сплошного настила. Этот слой принимает на себя часть нагрузок от снега и ветра, поэтому используют жесткие плиты, чаще всего экструдированный пенополистирол. Он обладает высокой прочностью на сжатие и мало весит, поэтому почти не увеличивает нагрузку на конструкцию.
Как правильно утеплить каркасный дом ПЕНОПЛЭКСом
Узнайте большеПроверка опор
Перед началом работ убедитесь, что стропильная система правильно установлена, балки ровные, прочные и сухие. Не должно быть признаков гнили, трещин или деформаций. Если обнаружены дефекты, устраните их:
- Проверьте трещины. Небольшие глубиной до 1/4 толщины стропила допустимы. Крупные усильте брусьями или досками. Закрепите их к стропильным ногам на саморезы по дереву.
- Следы грибка очистите средством против плесени, удалите корщеткой. Высохшую древесину покройте антисептиком.
Только после ремонта и обработки деревянных элементов переходите к дальнейшему устройству теплоизоляции скатной кровли.
Чем обработать доски от гниения, влаги и плесени
Узнайте большеМонтаж деревянного настила, паро- и теплоизоляции
Перед укладкой ЭППС поверх стропильной системы следует подготовить надежное основание. Оно будет удерживать утеплитель и распределять нагрузку. Для настила подойдут доски, а также листовые материалы: ОСП-плиты или фанера. Уже на него кладут пароизоляционную пленку, которая не даст влажному воздуху из жилья попасть в систему.
В местах конструкции, где проходят дымоходы, нужна противопожарная рассечка. Это обрамление из негорючего материала, которое не дает огню распространяться по кровле в случае возгорания. Обычно для него используют минеральную вату.

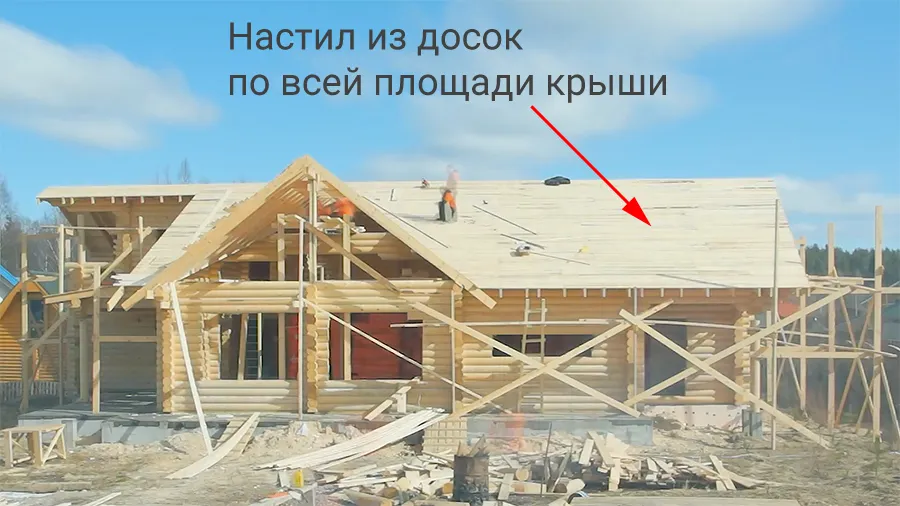

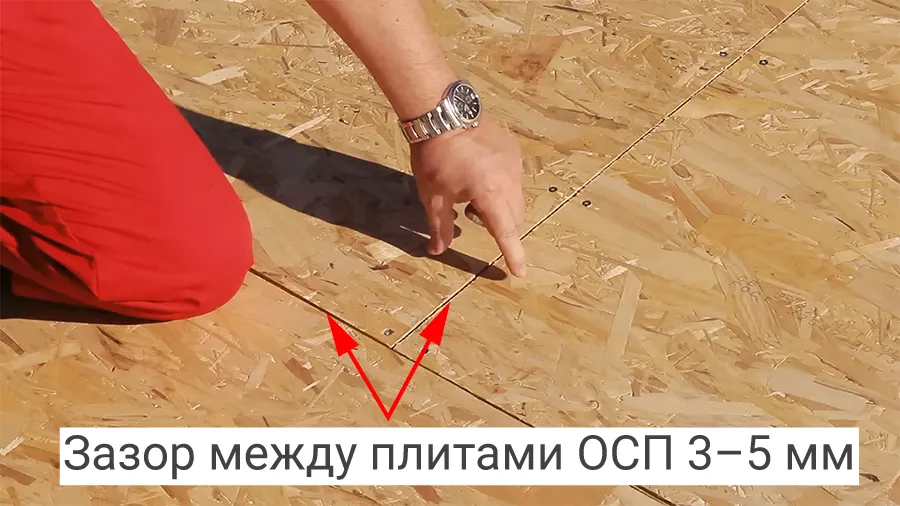

Подготовьте настил. Смонтируйте на стропила сплошной слой из досок или листового материала. Крепите их к перекрытиям с помощью молотка и оцинкованных гвоздей. Стыки полотен нужно располагать на элементах каркаса, а не в воздухе. Если доски или листы слишком длинные, подрезайте ножовкой или дисковой пилой, заранее сняв размеры рулеткой. Проверьте ровность уровнем — настил должен быть абсолютно плоский, без перепадов.
Источник: YouTube | ПЕНОПЛЭКС®

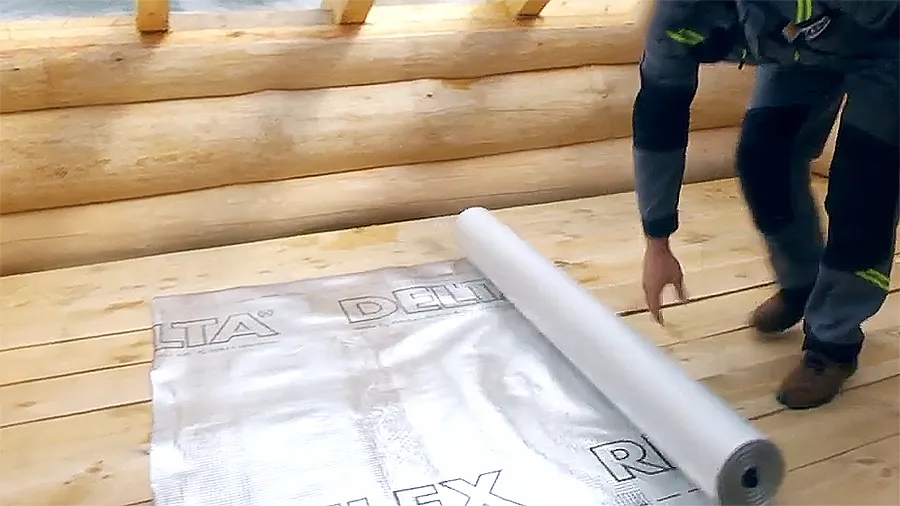

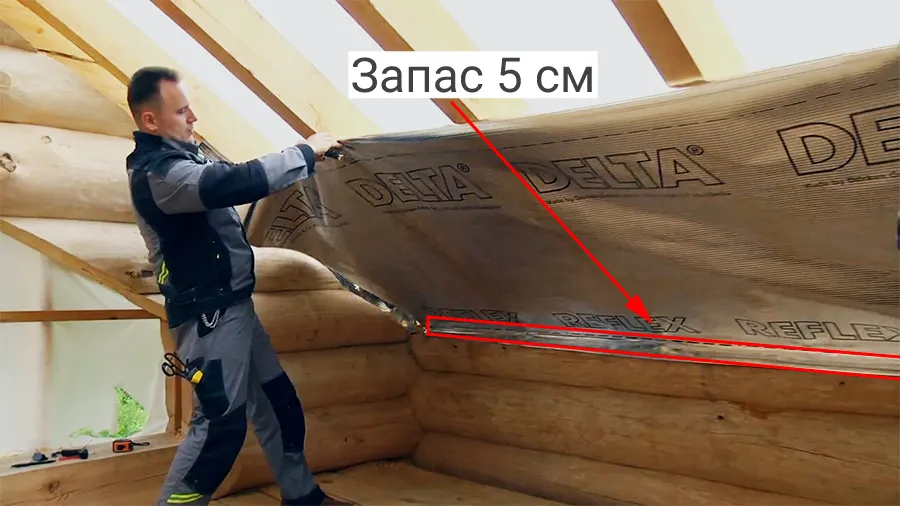

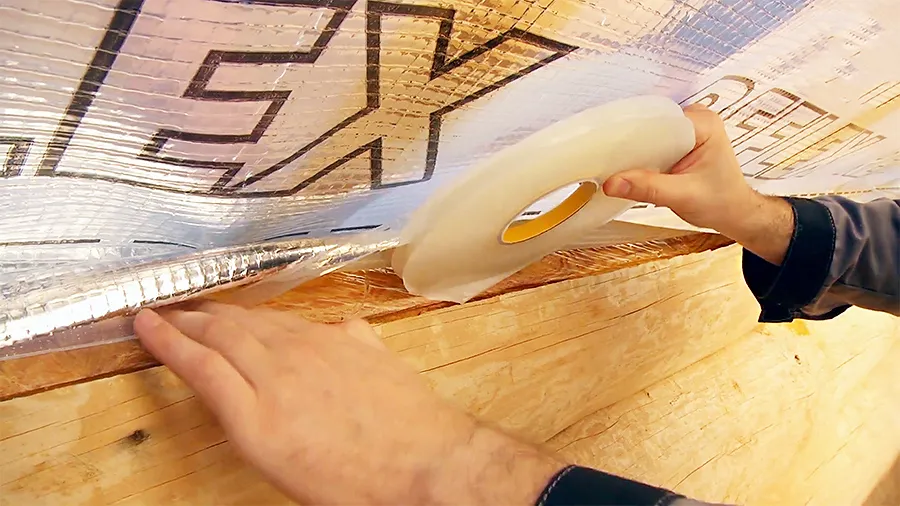

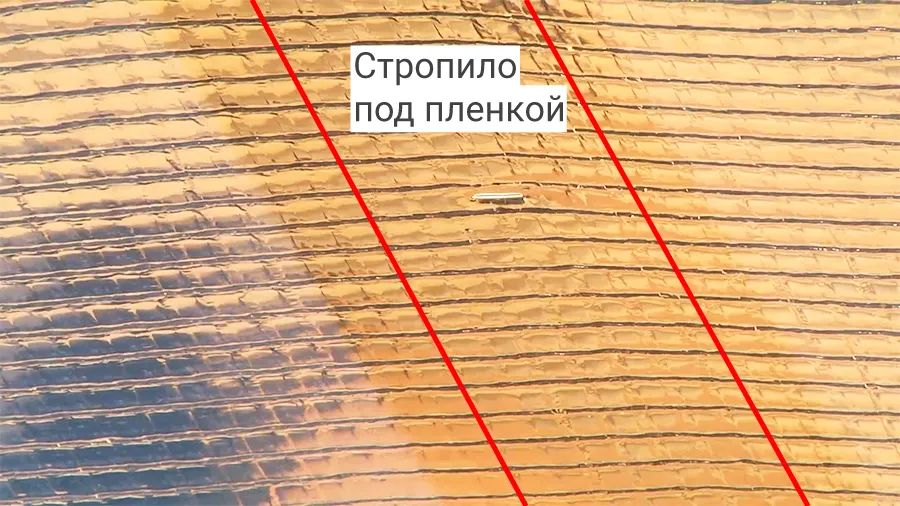

Переходите к монтажу пароизоляции на поверхность настила. Полотна кладите друг на друга внахлест по обозначениям от производителя (пунктирная линия). Стыки проклеивайте двусторонней лентой. Ей же приклейте края мембраны к стропилам, чтобы получился герметичный контур, через который в крышу не попадет пар.
Источник: YouTube | FORUMHOUSE

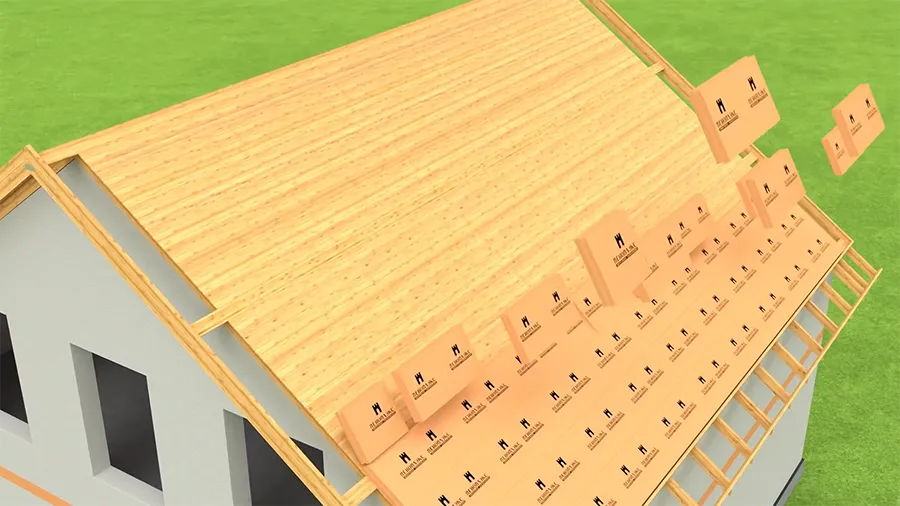

На настил с пароизоляцией уложите слой экструдированного пенополистирола, отступив от края стропил необходимое расстояние для свеса кровли (индивидуально для каждой крыши). Начинайте от карниза и двигайтесь вверх к коньку. Ряды стыкуйте плотно друг к другу. Каждый следующий смещайте, как в кирпичной кладке. Это уменьшит теплопотери и сделает слой более герметичным.
Источник: YouTube | ПЕНОПЛЭКС®

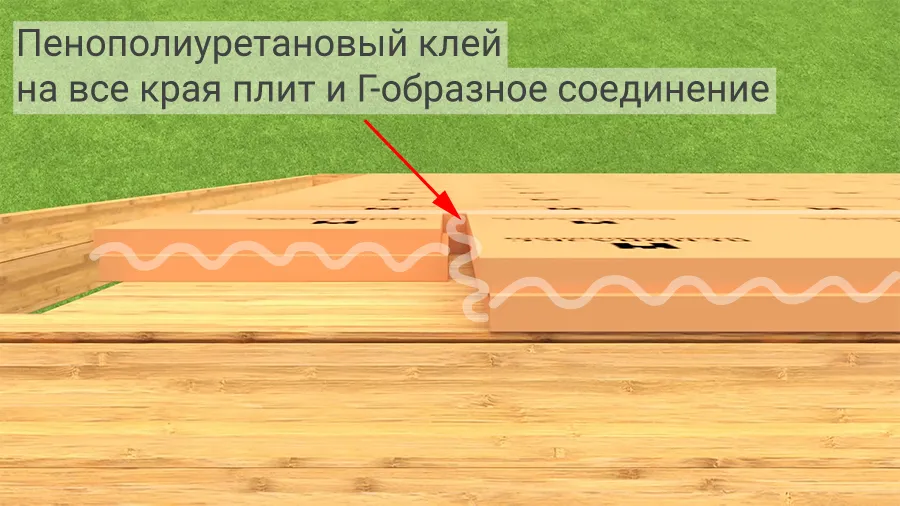

По краям листов ЭППС наносите полиуретановый клей и соединяйте их между собой на Г-образный замок.
Источник: YouTube | ПЕНОПЛЭКС®

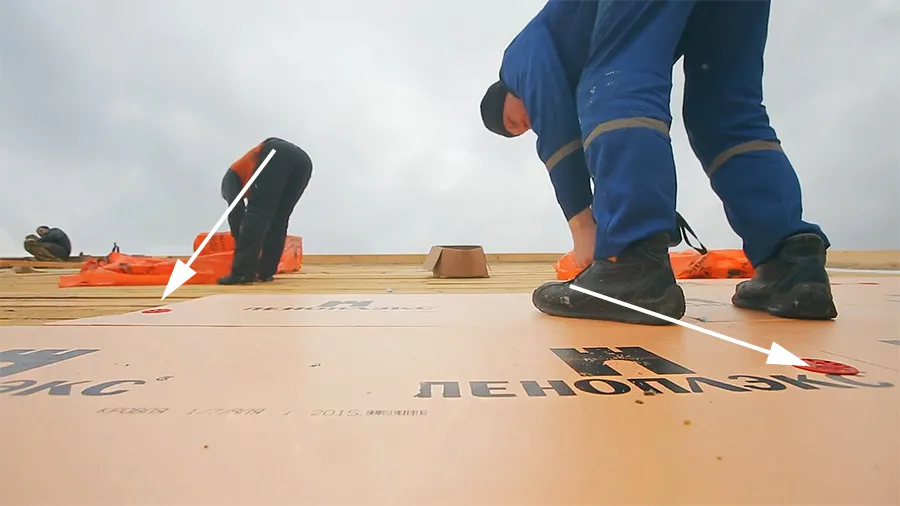

Все плиты готового ряда зафиксируйте на настиле и стропилах саморезами по дереву с пластиковыми шайбами — рондолями. Расход — 2 штуки по бокам плиты. Для герметичности все стыки ЭППС проклейте алюминиевой лентой.
Источник: YouTube | ПЕНОПЛЭКС®

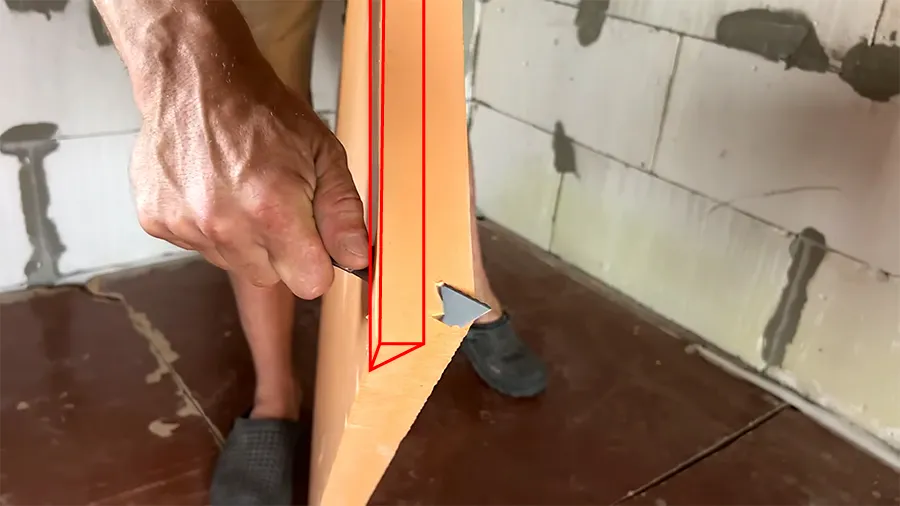

В местах примыканий, у конька, ендов и других сложных узлов плиты подрезайте строительным ножом по размеру и форме. Важно добиться плотного прилегания к настилу и стыковки листов ЭППС между собой без щелей. Швы заполните клей-пеной. Ей же закрывайте зазоры там, где пенополистирол пришлось подрезать для обхода труб и других коммуникаций. Каждый узел должен быть надежно загерметизирован.
Источник: YouTube | GOODMASTER

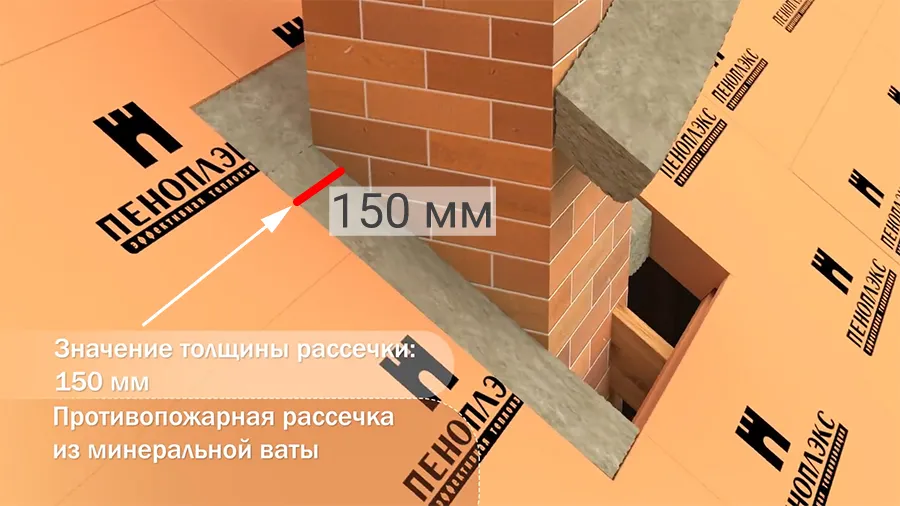

Вокруг дымоходов сделайте противопожарную рассечку. Для этого вместо экструдированного пенополистирола уложите по периметру трубы базальтовую минвату. Минимальная ширина рассечки — 150 мм. Чтобы отрезки встали враспор и не выпадали, вырезайте их с запасом — около 160–170 мм.
Источник: YouTube | ПЕНОПЛЭКС®
Установка обрешетки и настила
После укладки теплоизоляции установите опорную систему. Ее конструкция зависит от типа кровельного покрытия:
- Разреженная обрешетка. Применяют для жестких листовых покрытий: профнастила, ондулина, металлической, керамической и цементно-песчаной черепицы. Состоит из двух слоев. Первый — контрсистема из бруса 50×50, которую крепят вдоль стропильных ног. Создает вентиляционный зазор, позволяет воздуху проходить от карниза к коньку. Второй слой — поперечная решетка из досок 25×100 мм, установленная перпендикулярно брускам. На нее монтируют выбранное кровельное покрытие.
- Сплошное основание. Нужно для мягких и мелкоформатных материалов, например гибкой черепицы. Изготавливают из 2–3 частей. Первая — все та же контробрешетка — обязательный элемент. Вторым слоем для увеличения жесткости конструкции может идти обрешетка для монтажа листового материала. На нее крепят сплошной настил из ОСП-3 или фанеры. Он выступает как жесткая ровная поверхность, без которой невозможна укладка гибких кровельных материалов. Дополнительно под мягкую черепицу на сплошной настил стелют подкладочный ковер.

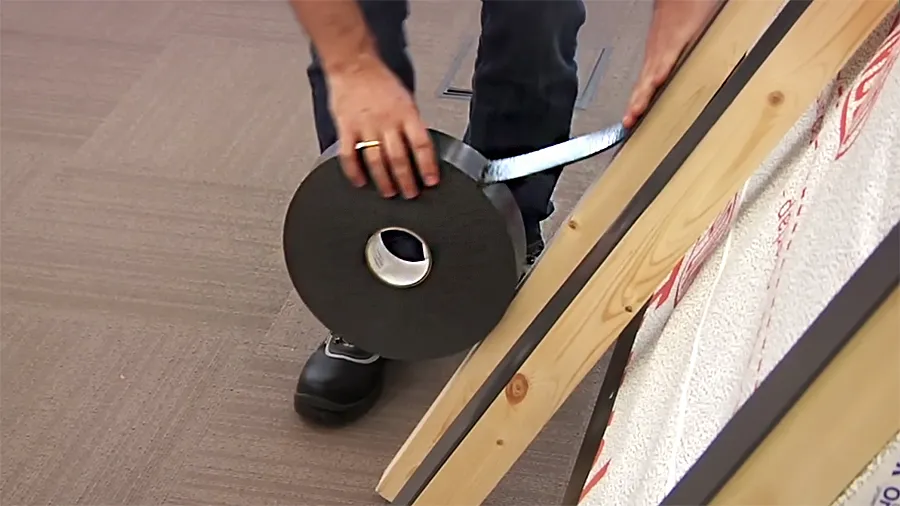

Во время монтажа контробрешетки проклеивайте брус по всей длине уплотнительной лентой. Этой стороной укладывайте его на теплоизоляцию из ЭППС.
Источник: YouTube | FORUMHOUSE

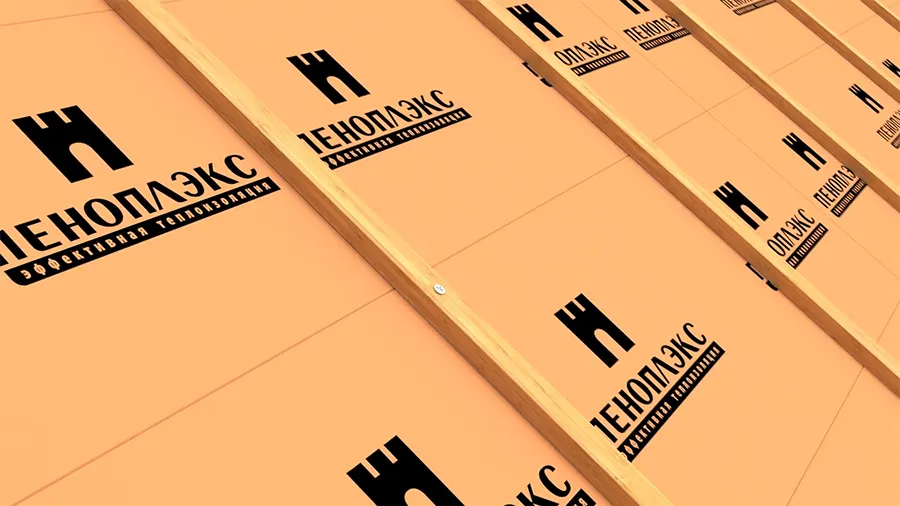

Зафиксируйте бруски с помощью молотка и оцинкованных гвоздей. Крепеж обязателен по всей длине кровли с шагом 30–40 см.
Источник: YouTube | ПЕНОПЛЭКС®

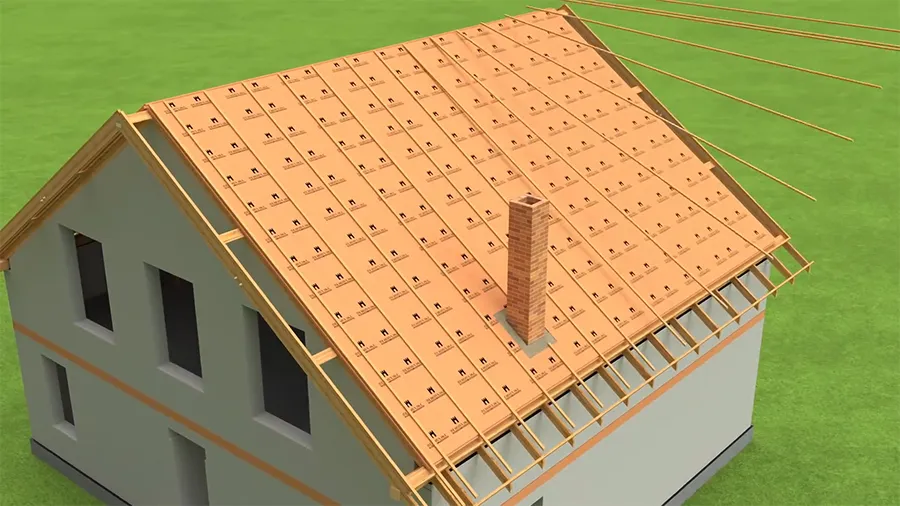

Таким же образом установите брус по площади всех скатов.
Источник: YouTube | ПЕНОПЛЭКС®
На контробрешетку прибейте доски 25×100 мм. Все они должны находиться в одной плоскости — проверяйте нивелиром или уровнем. Если вы планируете использовать жесткие кровельные материалы, например металлочерепицу, шаг обрешетки из доски подбирайте под длину волны — чтобы ее было удобно крепить. Обычно это 350 мм.

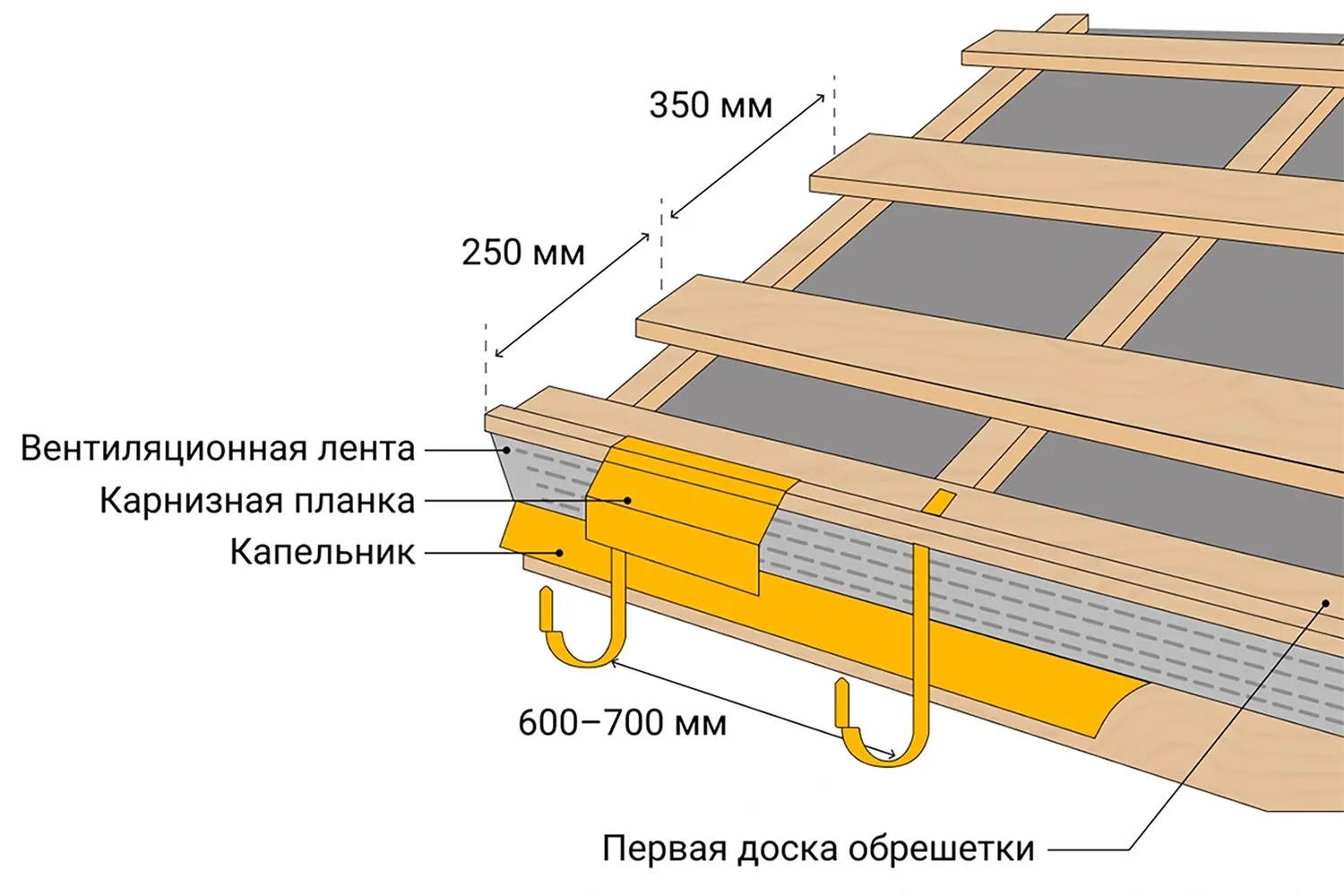

В качестве первой детали обрешетки у карниза возьмите доску 40×100 мм. Ее увеличенная толщина компенсирует вынос листа металлочерепицы за край крыши (около 50 мм) и предотвратит провисание. С этой же целью шаг обрешетки у края ската сократите до 250 мм. Установите в этой зоне вентиляционную ленту, крюки для элементов водоотводной системы, капельник, карнизную планку. Ориентируйтесь на схему.

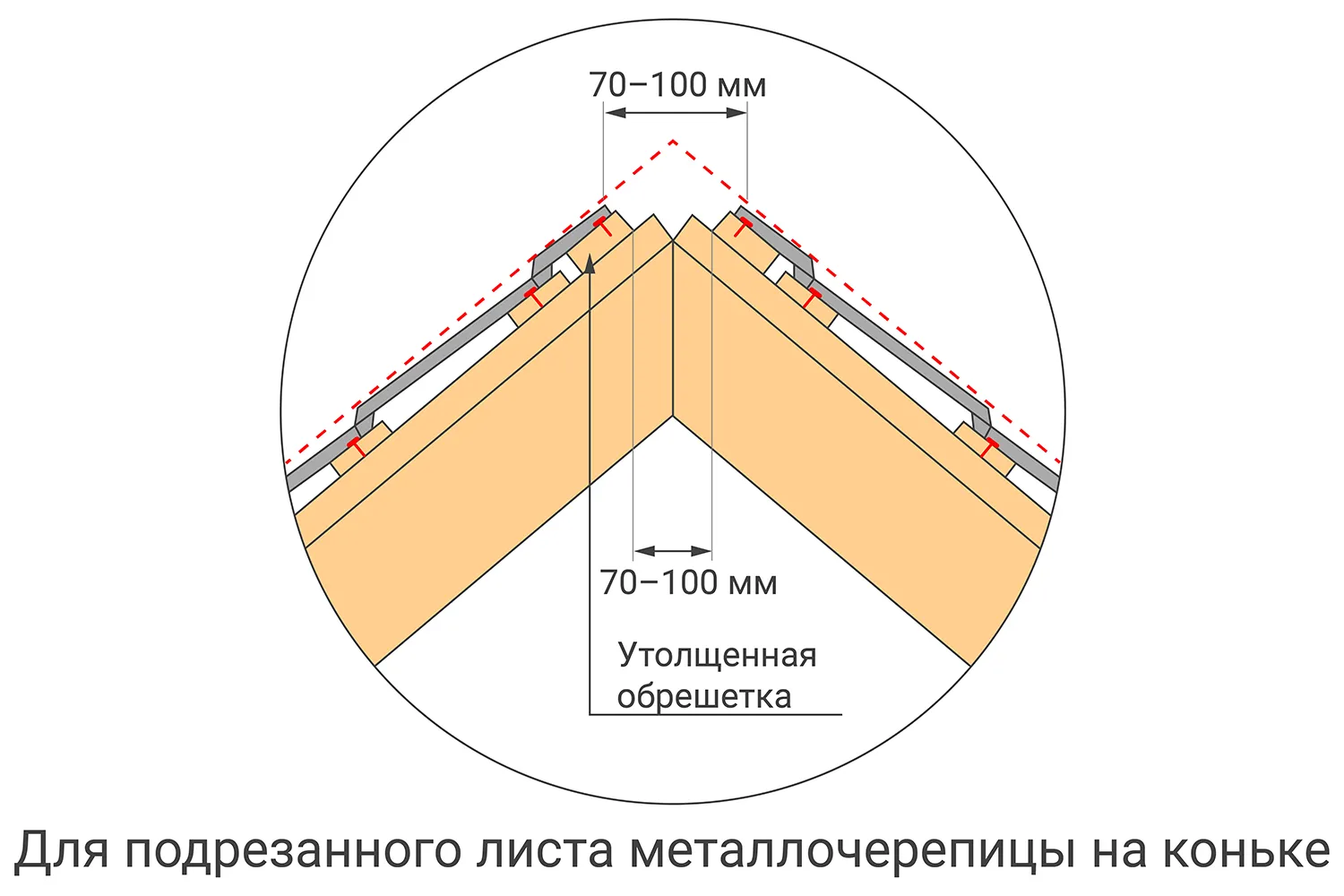

Сразу рассчитайте, понадобится ли подрезать листы металлочерепицы при ее установке на коньке. Если да — монтируйте на него дополнительную доску и увеличьте ее толщину дополнительной деталью на высоту волны. На нее будет опираться срезанный край листа. Если подрезка не нужна, этот шаг можно пропустить. Между самыми верхними досками у конька выдержите расстояние 70–100 мм для устройства подкровельной вентиляции.

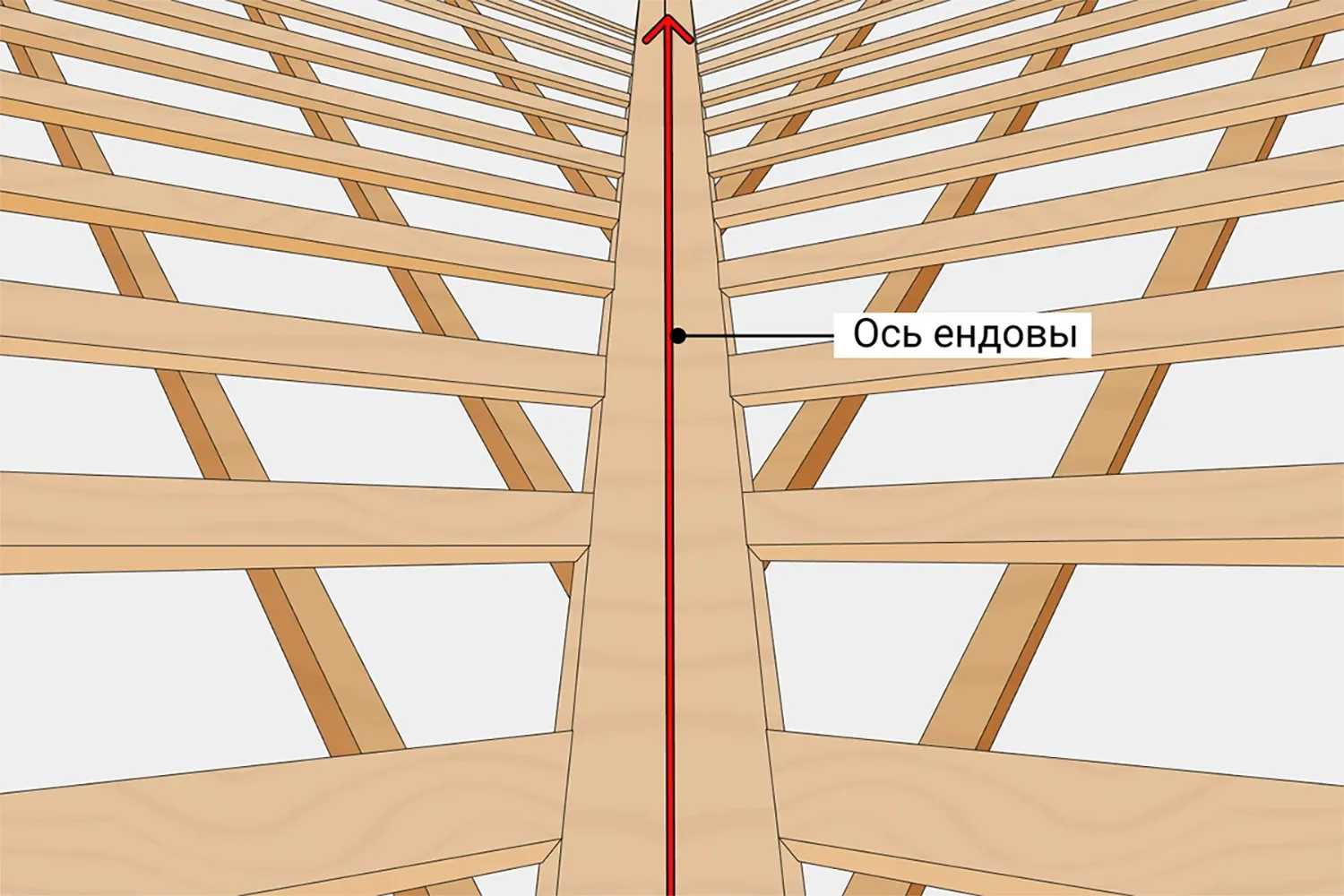

В зоне ендовы ставьте сплошное основание из нескольких досок или ОСП. Его ширина — 300 мм от центральной оси ендовы. В зонах прохода дымоходов, вентиляционных труб и примыканий к стенам обрешетку также сделайте сплошной для дальнейшей установки доборных элементов. Далее можно приступать к крепежу металлочерепицы или другого листового кровельного покрытия.
Если вы планируете монтировать гибкую кровлю, поперечную решетку устанавливайте с шагом в 1/4 ширины листа. Так края ОСП или фанеры, из которых будет сделан настил, будут опираться на доски, а не висеть в воздухе. Например, при ширине панели 125 см центры досок должны быть на расстоянии около 31 см.
Источник: YouTube | Деке. Сайдинг, фасады, кровля, водостоки

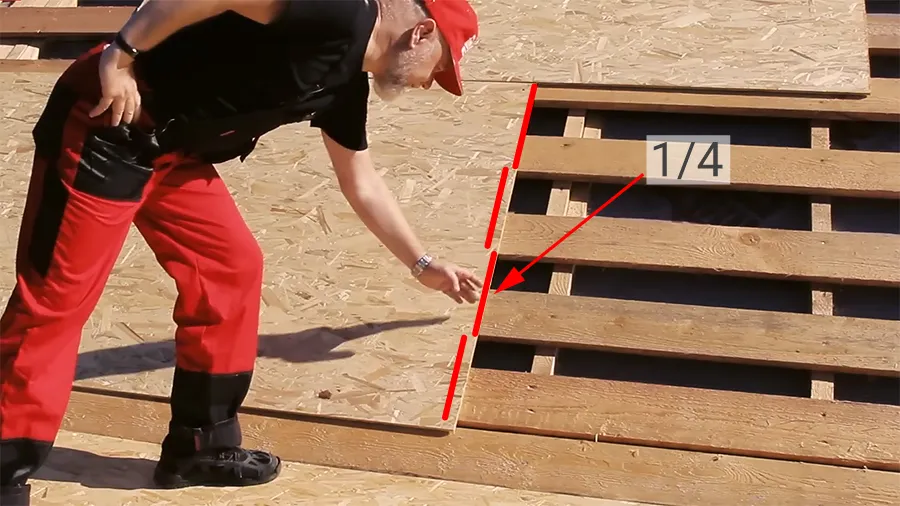

Листовой материал крепите вразбежку, со смещением швов. Прибивайте его к дощатой обрешетке гвоздями. Не стыкуйте плиты вплотную друг к другу. Оставляйте зазор 3–5 мм, чтобы ОСП или листы фанеры при температурном перепаде могли линейно расширяться без вспучивания.
Источник: YouTube | Деке. Сайдинг, фасады, кровля, водостоки

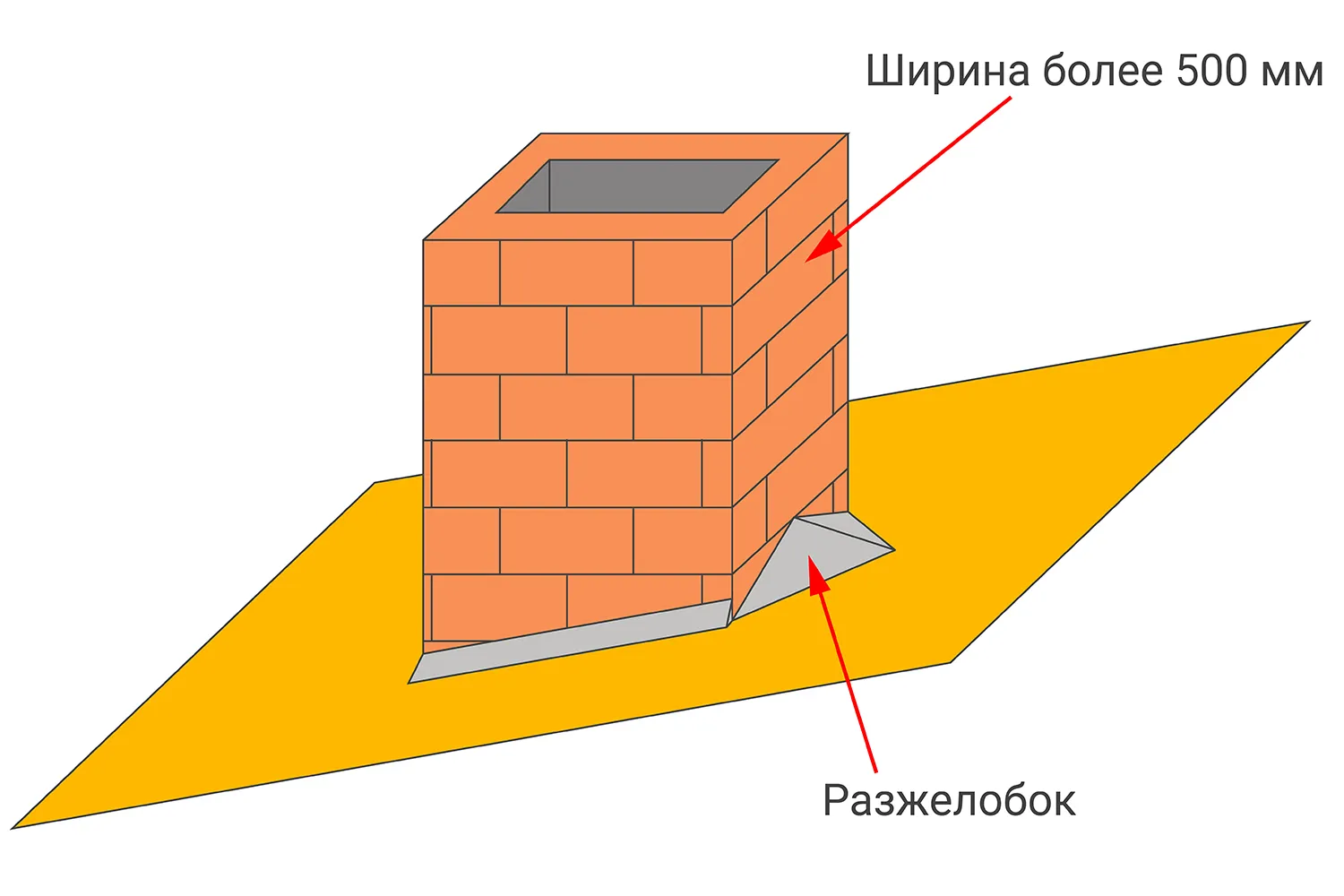

Если на крыше есть дымоход, по его периметру установите треугольные бруски — галтели. Если ширина дымохода превышает 500 мм, сделайте за трубой разжелобок. Это небольшой дополнительный ендовный участок, который формируют из кровельного покрытия и гидроизоляции с уклоном в стороны. Он отводит воду и снег в стороны, чтобы они не скапливались за трубой. Чтобы сделать разжелобок, установите направляющие из бруса, после чего уложите гидроизоляционный слой и кровельный материал с формированием V-образного углубления.
На торце каждого ската установите ветровую доску. Она должна закрывать контр- и поперечную обрешетку, а также край металлочерепицы. Для этого выведите ее верхний край на уровень верхней волны. Чтобы определить нужную высоту доски, сложите толщину контробрешетки и высоту волны профиля.
Источник: YouTube | ViktorGod
После устройства пароизоляции, утепления и обрешетки переходите к монтажу выбранного кровельного покрытия. При работе важно следовать инструкциям и рекомендациям производителей. Так вы получите правильно функционирующую скатную крышу и сохраните гарантию на материалы.
Укладка металлочерепицы на крышу своими руками
Узнайте большеУтепление скатной кровли изнутри: пошаговая инструкция
Комбинированная теплоизоляция двускатных (и более) крыш предполагает использование минваты в межстропильном пространстве и ЭППС изнутри. Экструзионный пенополистирол монтируют сплошным слоем, что позволяет перекрыть мостики холода в виде стропил.
Важный этап при создании теплоизоляции комбинированным способом — устройство вентилируемого подкровельного пространства. Для этого нужно сделать систему обрешеток, как уже было описано в мастер-классе выше. Поскольку минеральная вата находится открытой со стороны покрытия кровли, ее также важно защитить от влаги и ветра и обеспечить отвод конденсата.
Установка капельника и укладка ветро-влагозащиты

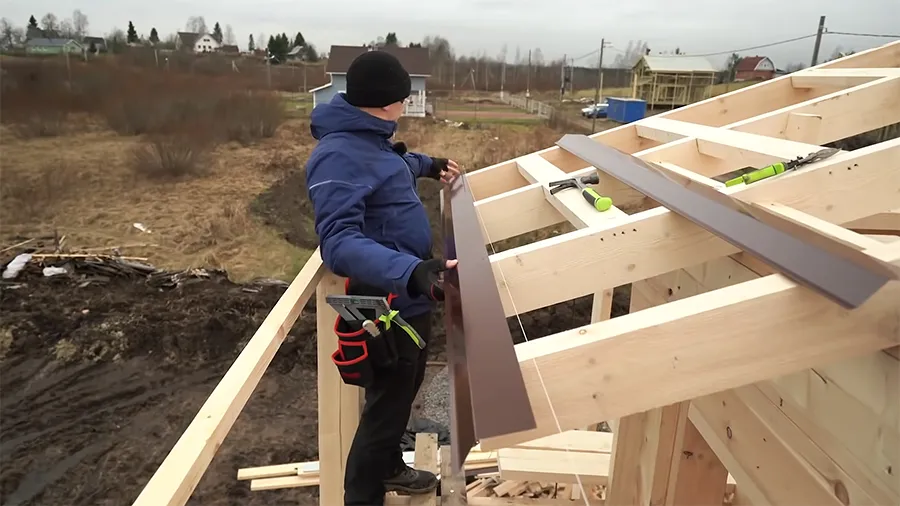

Перед креплением мембраны необходимо на нижний край скатов установить капельник (конденсатную планку). Он помогает воде, попавшей под кровельное покрытие, стечь на землю.
Начните с определения положения капельника относительно края стропил. Это расстояние зависит от материала, которым вы планируете подшивать карнизный свес. Например, при использовании виниловых софитов планку достаточно сдвинуть на 3–6 мм от края — этого зазора хватит, чтобы отделочный материал вошел под кромку, но остался незаметным снаружи. После того как вы учли толщину подшивки, зафиксируйте итоговое положение планки и измерьте полное расстояние от стены или оси стропила до места монтажа. В нашем примере оно составило 7 см.
Источник: YouTube | Строй и Живи

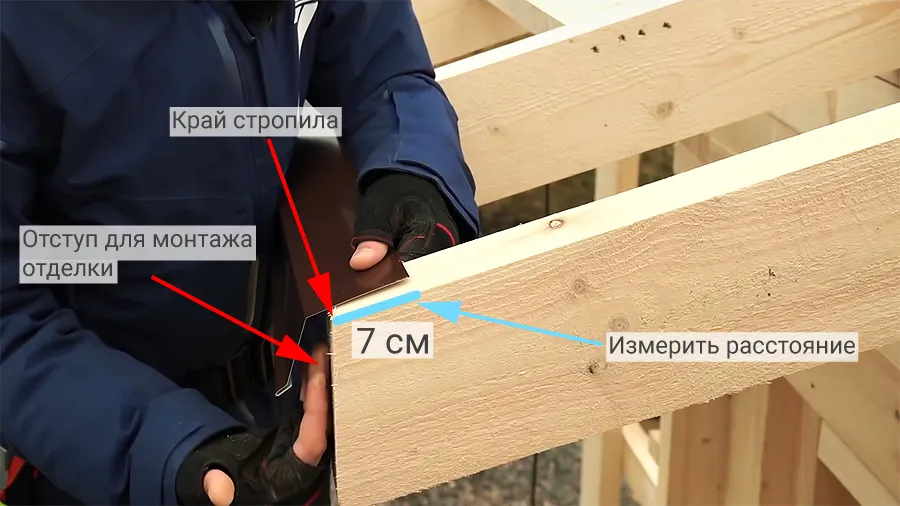

На крайних стропилах крыши отметьте расстояние 7 см и забейте по гвоздю. Между ними натяните шнур. По данной линии крепите конденсатную планку на гвозди.
Источник: YouTube | Строй и Живи

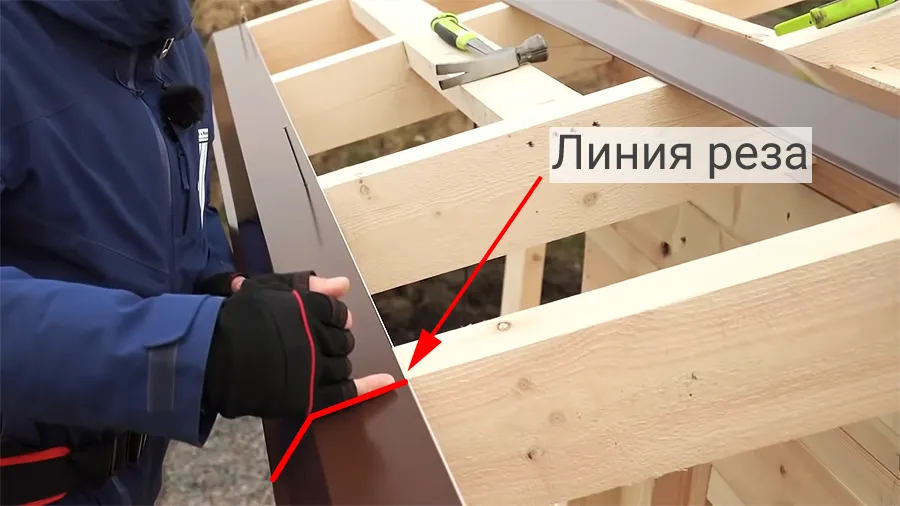

Проверьте, где находится край первой детали капельника. Если он свисает со стропил, отрежьте лишнее ножницами по металлу. Продолжайте устанавливать детали капельника, стыкуя их на стропилах. Для подрезки лишней длины не используйте УШМ (болгарку): она нагревает металл и сжигает защитное покрытие.
Источник: YouTube | Строй и Живи

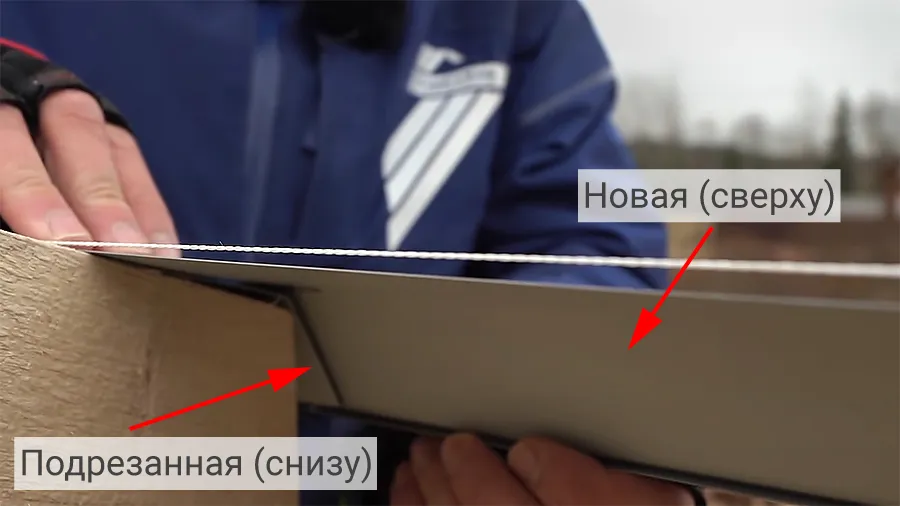

При стыковке подрезанный капельник кладите под деталь с заводским краем. Закрепите обе планки гвоздем в стропило. Установите конденсатную планку по обоим краям скатов.
Источник: YouTube | Строй и Живи

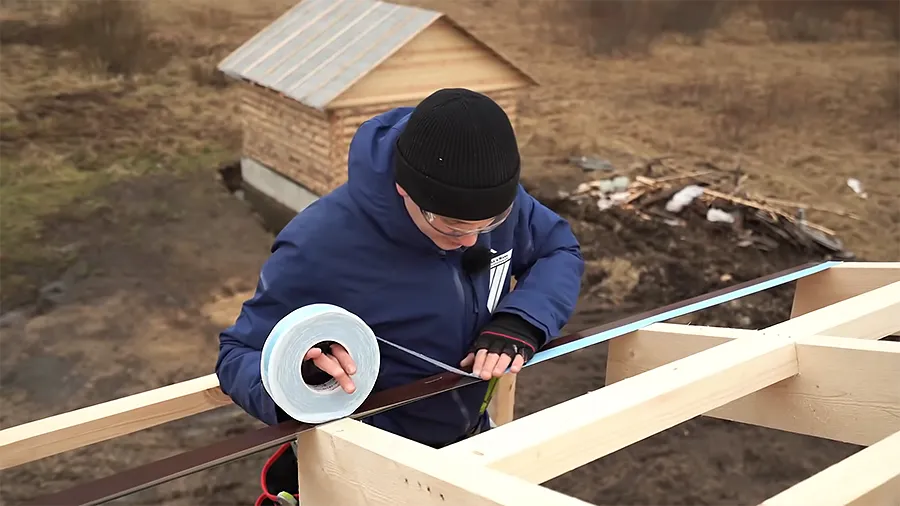

По краю капельника проложите двустороннюю клейкую ленту для дальнейшего крепления ветро-влагозащиты.
Источник: YouTube | Строй и Живи
Раскатайте рулон и определите по надписям, какой стороной мембрана должна лежать в сторону дома. Стыкуйте ее боковой край с крайней стропильной ногой, оставив свес около 5–10 см, а нижний — с клейкой полосой на капельнике (без запаса).
Источник: YouTube | Строй и Живи

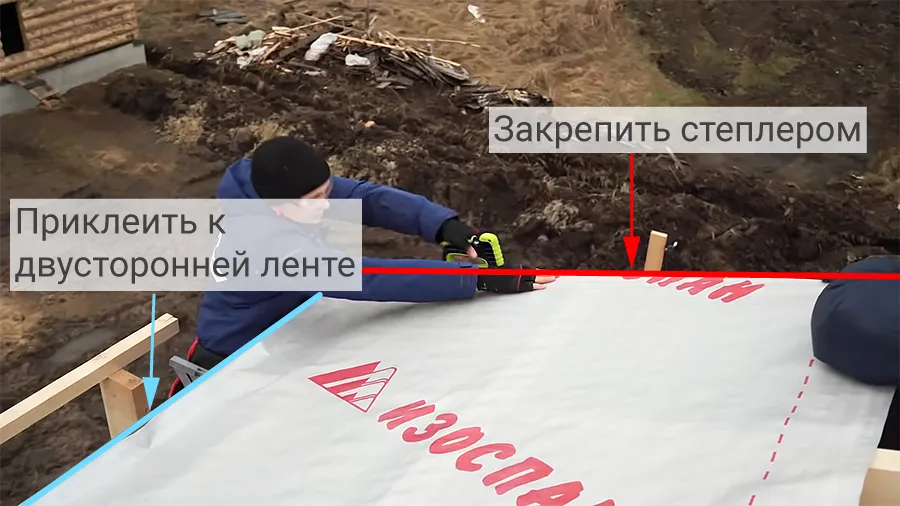

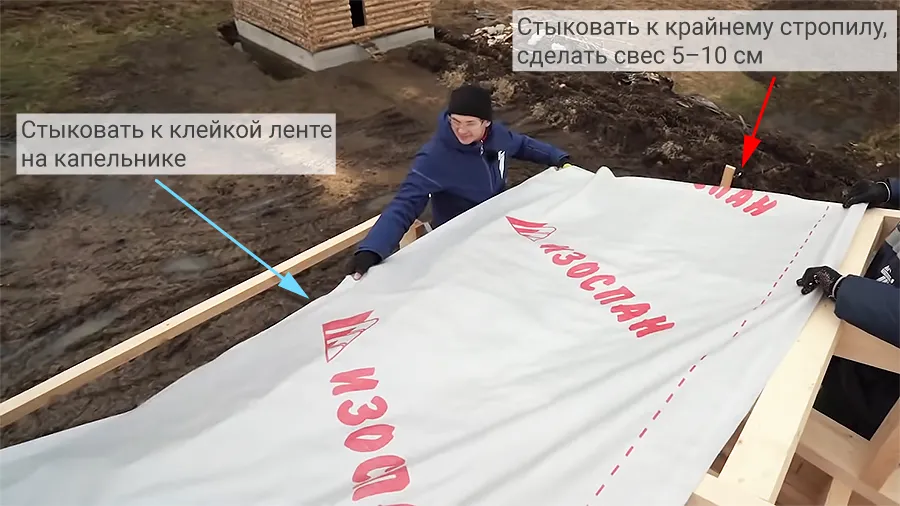

Закрепите полотно к боковой части стропила степлером с шагом 30 см. Нижний край приклейте к капельнику, сняв защитную пленку с двусторонней ленты. Хорошо прогладьте место стыка рукой.
Источник: YouTube | Строй и Живи

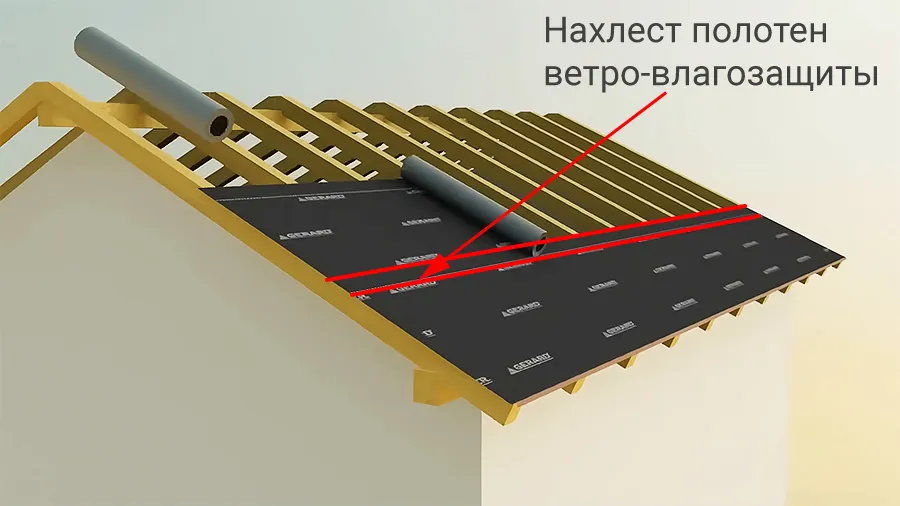

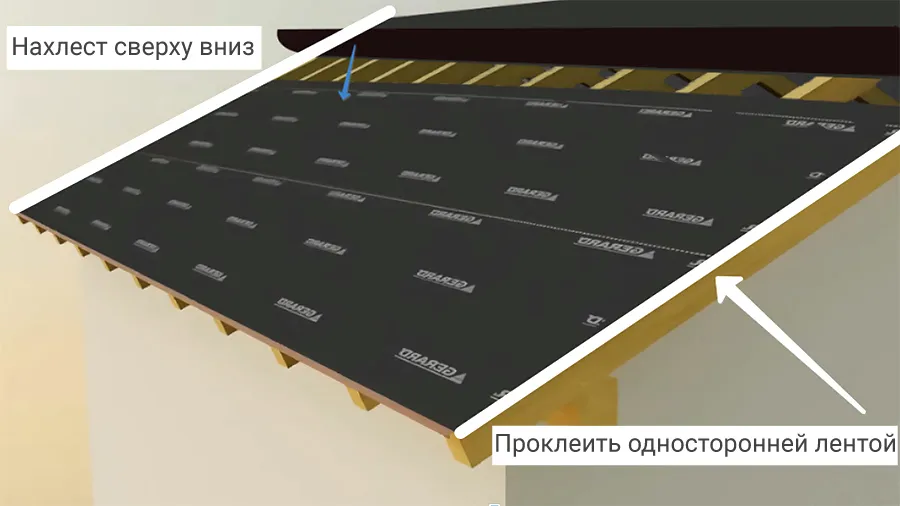

Раскатывайте мембрану по всему краю ската. После укладки первого полотна у свеса переходите ко второму, третьему и так далее, пока весь скат не будет укрыт. Новый лист всегда кладите внахлест на нижний на 10–15 см.
Источник: YouTube | GERARD Roofing Systems

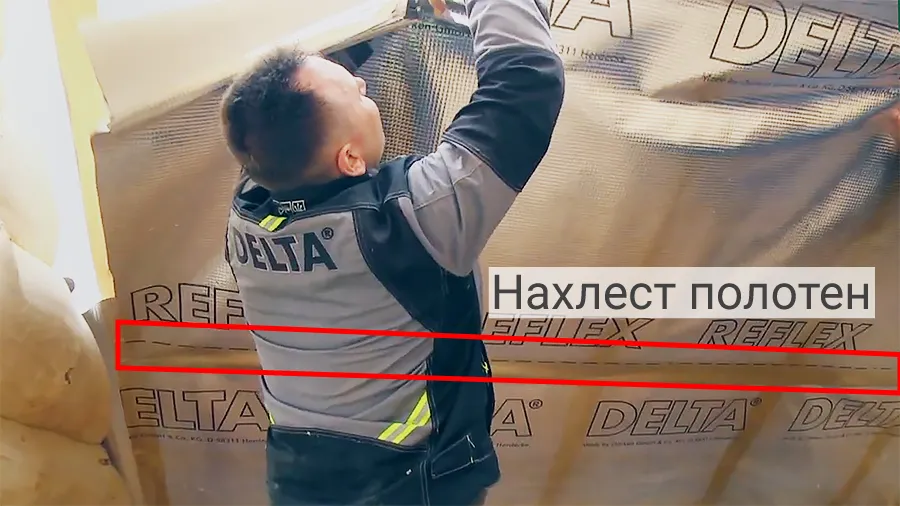

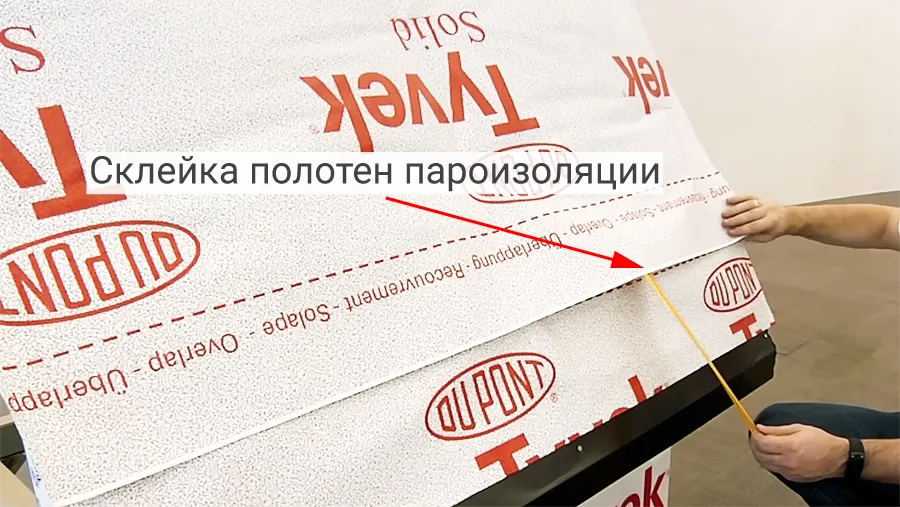

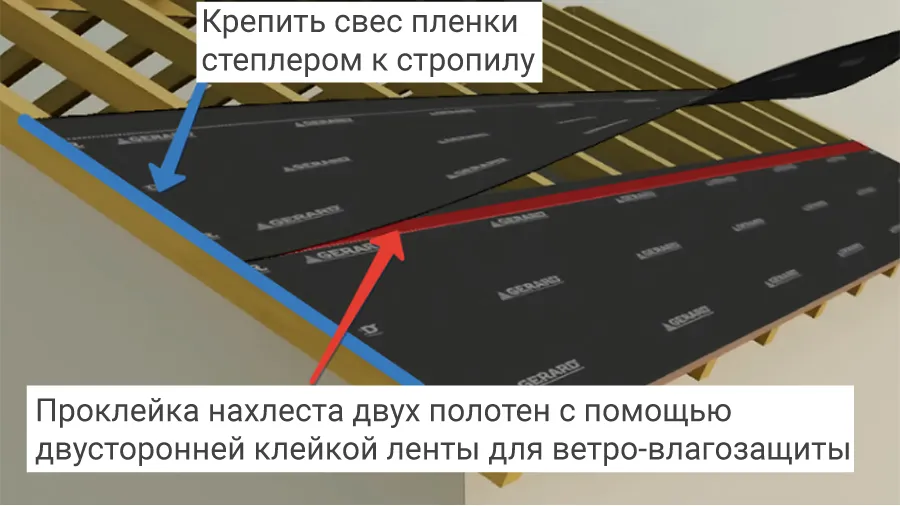

Между собой полотна проклеивайте двусторонней лентой для герметичности. По бокам крепите степлером к открытой части крайних стропил — для этого был оставлен свес 5–10 см.
Источник: YouTube | GERARD Roofing Systems

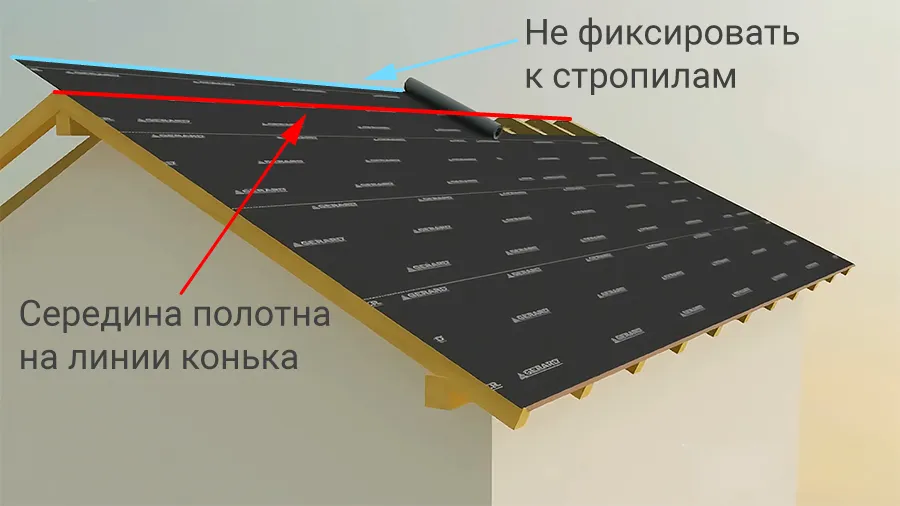

Особое внимание уделите зоне конька. Полотно ветро-влагозащиты смонтируйте так, чтобы его центр лег по линии конька. Край, уходящий на другую сторону, пока что не фиксируйте.
Источник: YouTube | GERARD Roofing Systems
Покройте мембраной второй скат, двигаясь от нижнего края к коньку. Когда подойдете к верхнему полотну, подложите под него нижнее. Проклейте стык двусторонней лентой. Свесы мембраны у фронтонов, где оставляли запас пленки 5–10 см, закрепите степлером и закройте односторонним скотчем.
Источник: YouTube | GERARD Roofing Systems

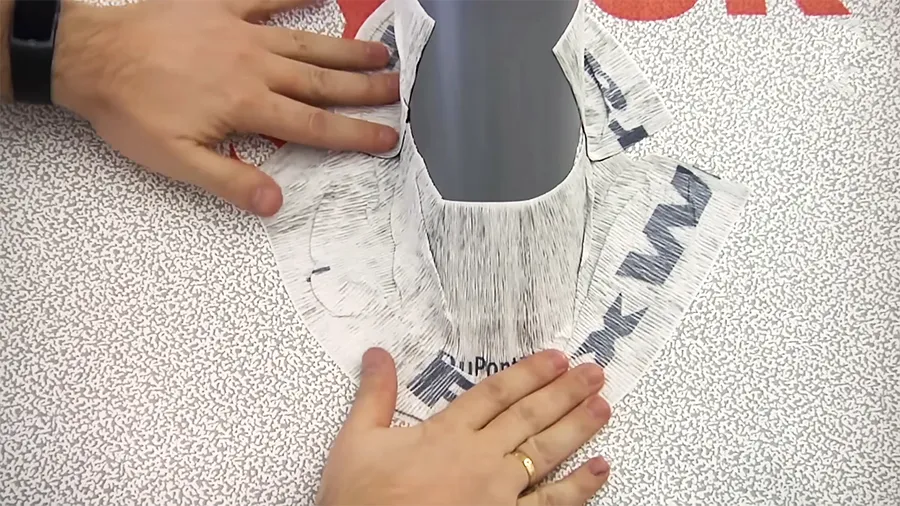

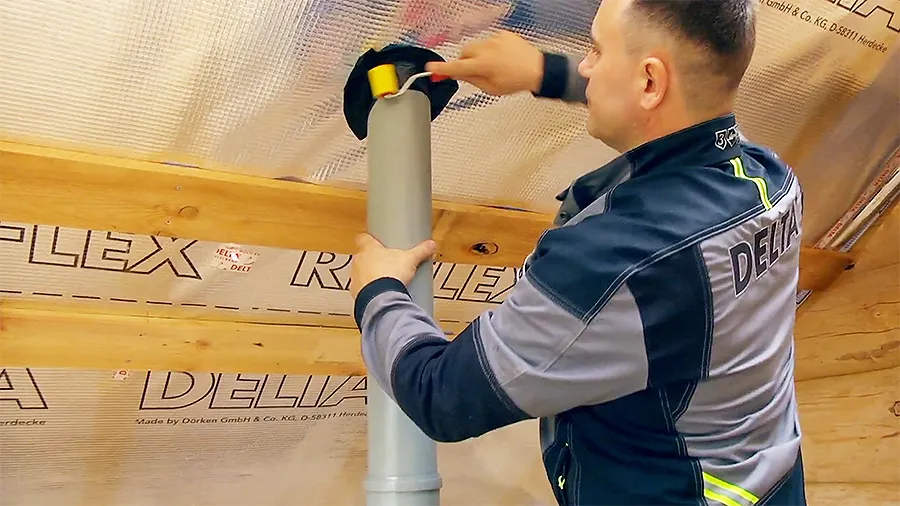

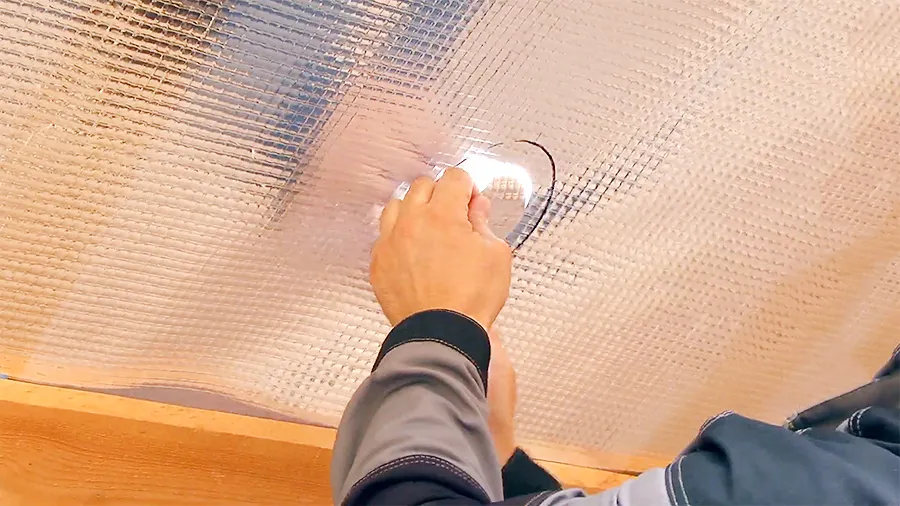

Выходы труб и других коммуникаций из крыши также загерметизируйте. Плотно проклейте клейкой лентой все щели.
Источник: YouTube | FORUMHOUSE
Поверх ветро-влагозащиты в дальнейшем укладывают обрешетку и контробрешетку, к которой крепят финишное кровельное покрытие.
Монтаж утеплителя между стропилами
В качестве межстропильной теплоизоляции будем использовать минеральную вату. Для ее фиксации понадобятся только строительный степлер и шнур.

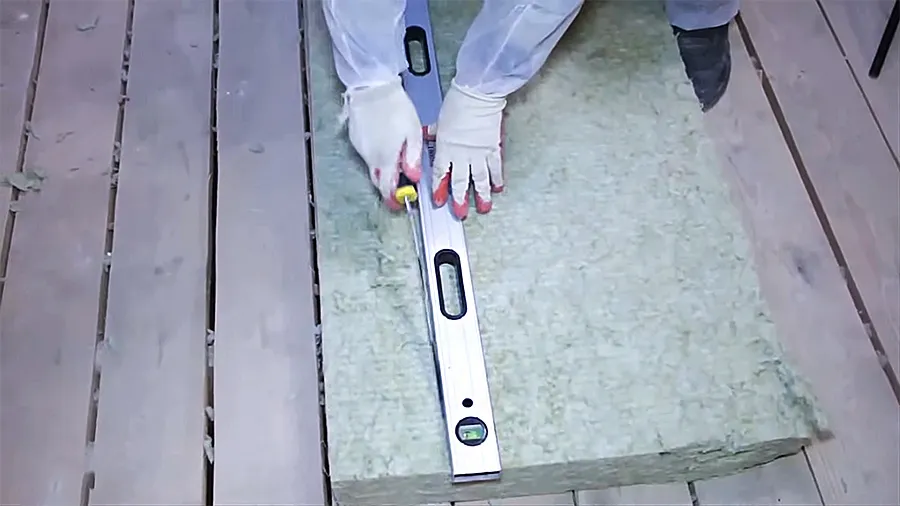

Измерьте ширину между стропилами. Делайте это для каждой зоны, так как расстояние между элементами деревянного каркаса всегда немного различается. Добавьте к полученной мерке 3–5 см, чтобы минвата встала враспор. Строительным ножом отрежьте от минераловатной плиты деталь необходимой ширины. Делайте это по направляющей, например по строительному уровню или правилу.
Источник: YouTube | СТРОИМ ДОМ

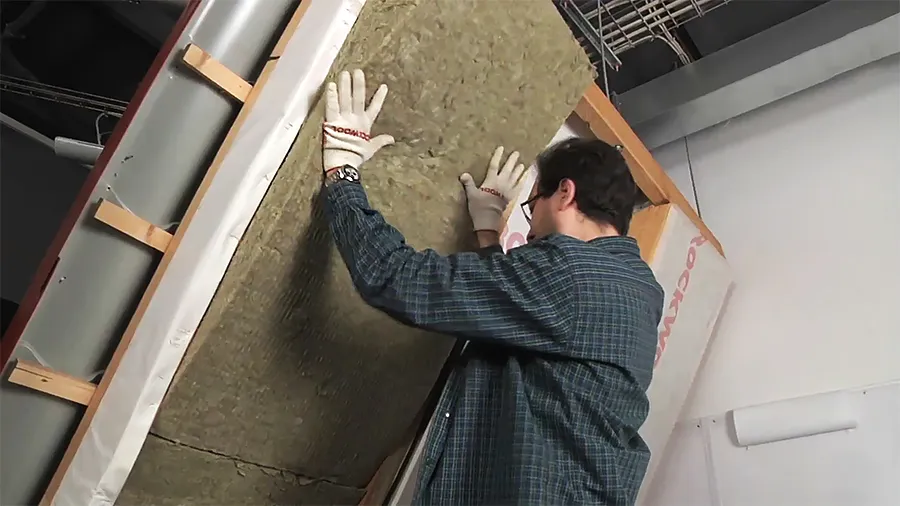

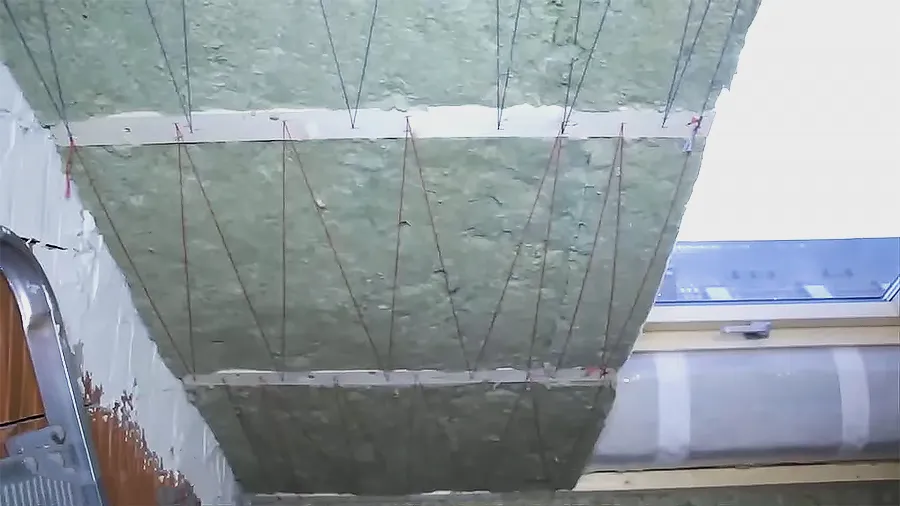

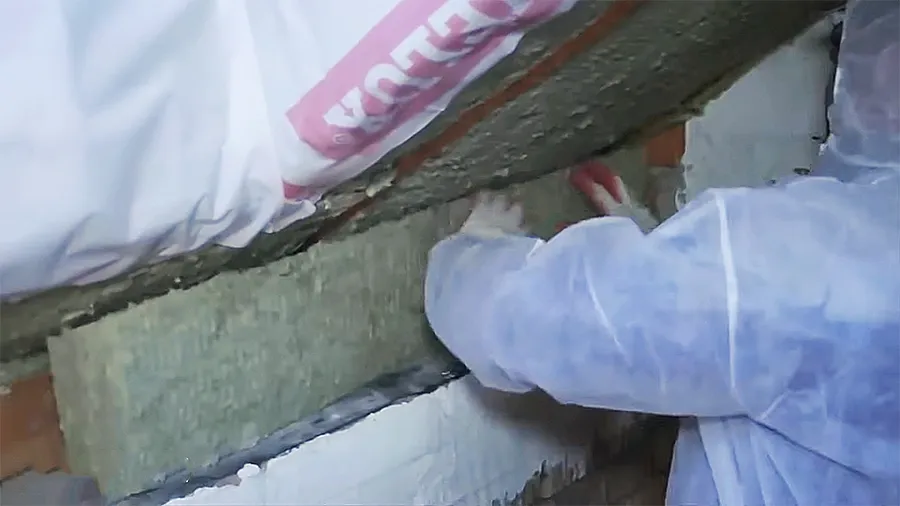

Установите заготовку в нишу между стропилами. Убедитесь, что минеральная вата стоит плотно, не выпадает, но и не прижимается к ветро-влагозащите — между ними должен быть вентзазор 2–3 см. Друг к другу плиты должны прижиматься плотно, без щелей.
Источник: YouTube | FORUMHOUSE

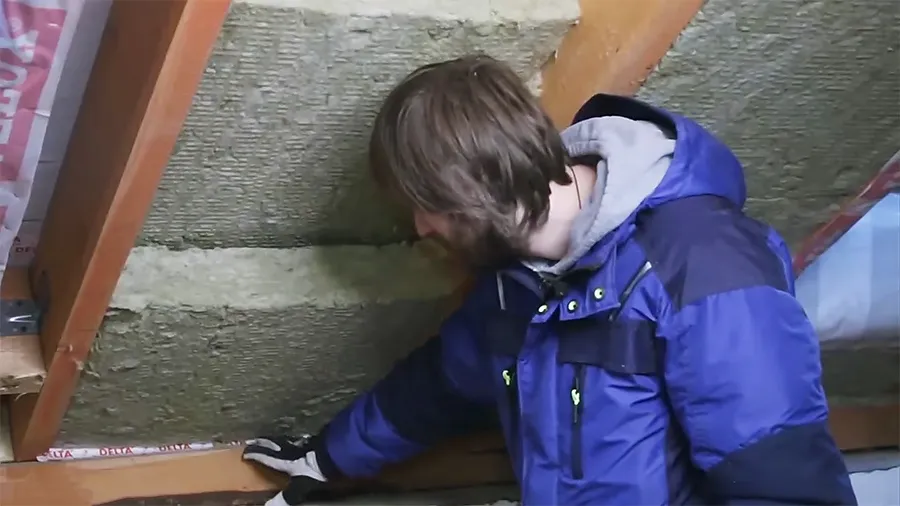

Установите второй слой минеральной ваты в межстропильное пространство, если того требует рассчитанная толщина теплоизоляции. Кладите плиты с разбежкой швов, чтобы минимизировать мостики холода.
Источник: YouTube | СТРОИМ ДОМ
Для дополнительной фиксации минеральной ваты в нише сделайте обвязку. Для этого зигзагообразным образом с шагом 20–30 см прибейте к стропилам шнур с помощью степлера. Натягивайте веревку, чтобы она надежно держала утеплитель.
Источник: YouTube | СТРОИМ ДОМ
Заполните минеральной ватой все пространство между стропилами. У труб, мауэрлата, конька и ендовы материал подрезайте по форме конструкции, чтобы при стыковке не оставалось щелей. Теплоизолируйте минватой все скаты крыши. Материал должен быть зафиксирован надежно, без щелей и провисаний. Плиты должны находиться в одной плоскости со стропилами.
Источник: YouTube | СТРОИМ ДОМ
Монтаж пароизоляционной мембраны
В жилых помещениях водяной пар образуется постоянно: при дыхании людей, приготовлении пищи, стирке и сушке белья. Теплый влажный воздух поднимается вверх и стремится выйти наружу через ограждающие конструкции, в том числе через крышу. По мере движения он остывает и достигает температуры (точки росы), при которой превращается в конденсат. Из-за этого материалы намокают.
Чтобы этого избежать, зону влагонакопления смещают ближе к наружным слоям и устанавливают пароизоляцию, ограничивающую попадание влаги в конструкцию. Если этого не делать, снижается эффективность теплоизоляции, способной впитывать воду: вместо воздуха в структуре появляется жидкость и материал хуже удерживает тепло. Особенно чувствительны к намоканию влагопоглощающие утеплители, например минеральная вата.
Главное требование к слою пароизоляции — непрерывность. Он должен образовывать сплошной барьер без разрывов.
Раскатайте рулон и определите по надписям, какой стороной монтировать пленку внутрь помещения. Это критически важно. Обычно это металлизированная сторона или та, на которой есть соответствующая производственная маркировка.
Источник: YouTube | FORUMHOUSE
Монтаж пароизоляции начинайте снизу ската изнутри помещения. Приклейте пленку к стене на специальную двустороннюю ленту для мембраны, оставив 5 см запаса.
Источник: YouTube | FORUMHOUSE
Поднимите полотно и закрепите его к стропилам строительным степлером с шагом 15–20 см. Монтируйте лист без провисания, но не натягивайте слишком сильно, чтобы не порвать его.
Источник: YouTube | FORUMHOUSE
Если дом каркасный или из бревна, к фронтонам пароизоляцию крепите с деформационными складками: не натягивайте ее впритык, а оставляйте небольшой свободный запас, формируя волнообразные складки глубиной 5–10 см. Так при движении или усадке конструкции материал сможет растягиваться без разрыва. К фронтонам пленку допустимо крепить на степлер, акриловый герметик или двустороннюю клейкую ленту.
Источник: YouTube | FORUMHOUSE
Уложите следующее полотно на скат крыши с нахлестом 10 см на нижнее.
Источник: YouTube | FORUMHOUSE

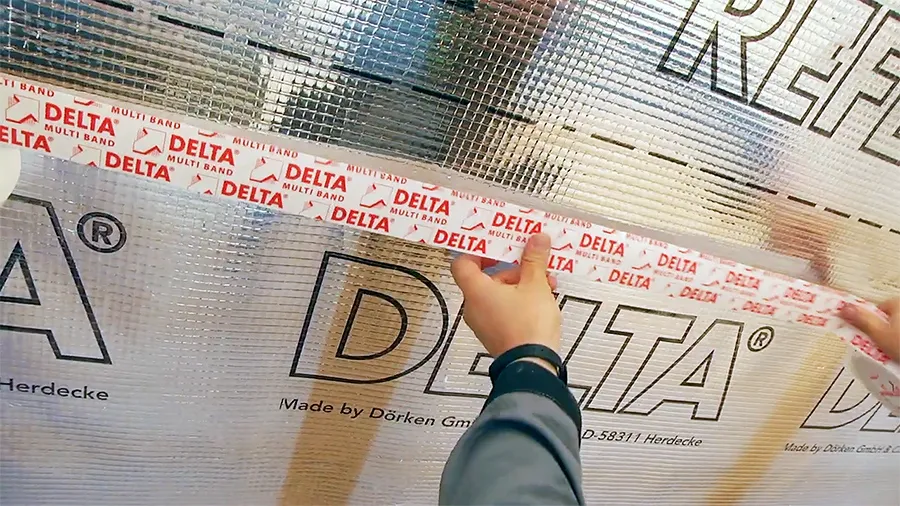

Проклейте место стыка полотен односторонней соединительной лентой. Тщательно разгладьте ее рукой, чтобы не осталось воздушных пузырей. Закрепите таким образом пароизоляцию на одном скате и через конек переместитесь на другой. Полностью закройте полотнами стропильную систему.
Источник: YouTube | FORUMHOUSE
Герметично приклейте пароизоляцию к стенам и фронтонам по всему периметру крыши на двустороннюю ленту.
Источник: YouTube | FORUMHOUSE
Если через кровлю проходят трубы, отметьте эти зоны на пароизоляции. Прорежьте в ней отверстия подходящего диаметра.
Источник: YouTube | FORUMHOUSE
Вставьте трубу. Место ее соединения с пароизоляцией проклейте гибкой лентой для уплотнения стыков и проходок. Она эластичная и легко растянется под нужную форму.
Источник: YouTube | FORUMHOUSE

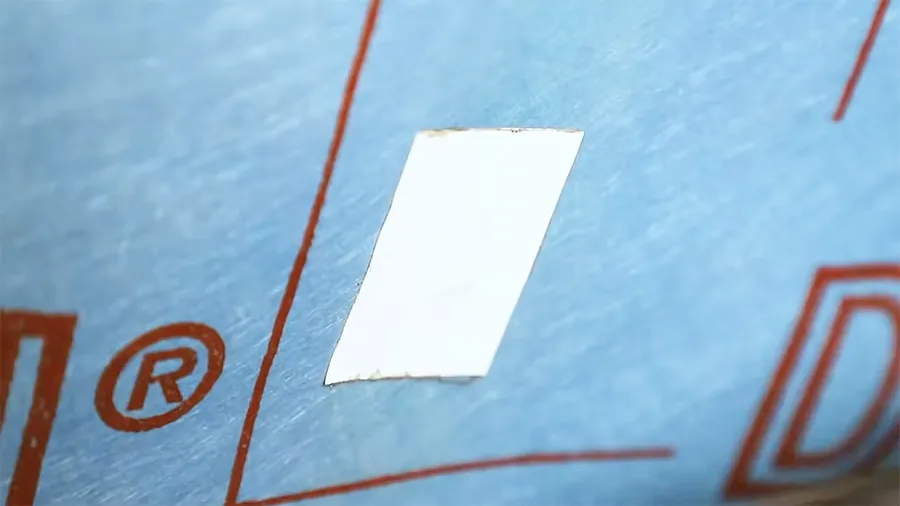

Односторонней лентой закройте все скобы на пленке. В дальнейшем на эти кусочки будем ориентироваться во время монтажа ЭППС.
Источник: YouTube | Grand Line
Монтаж утеплителя под стропилами
Для сплошной теплоизоляции внутри помещения возьмем экструзионный пенополистирол. У него нулевое водопоглощение, поэтому укрывать его пароизоляцией, как минвату, нет необходимости.

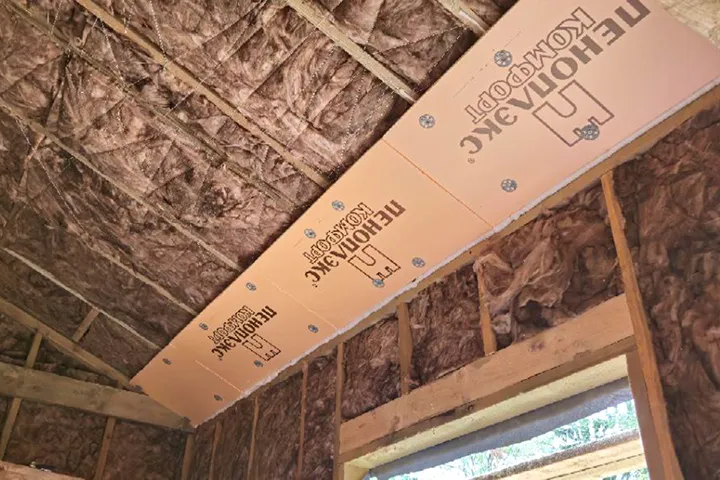

Начните укладку слоя ЭППС изнутри конструкции. Работайте рядами снизу ската, двигаясь вверх. Между собой листы соединяйте на Г-образный замок с добавлением полиуретанового клея. К стропилам ЭППС крепите на саморезы по дереву с пластиковыми прижимными шайбами (рондолями). Расход — по 2 штуки в каждую опору. Новый ряд делайте вразбежку с предыдущим.
Источник: penoplex.ru
Подрезайте ЭППС строительным ножом для монтажа у мауэрлата, около фронтонов, у ендов, конька и труб. Вокруг дымоходов и вентиляционных шахт сделайте противопожарную рассечку базальтовой минватой.
Источник: YouTube | Суровый Плотник

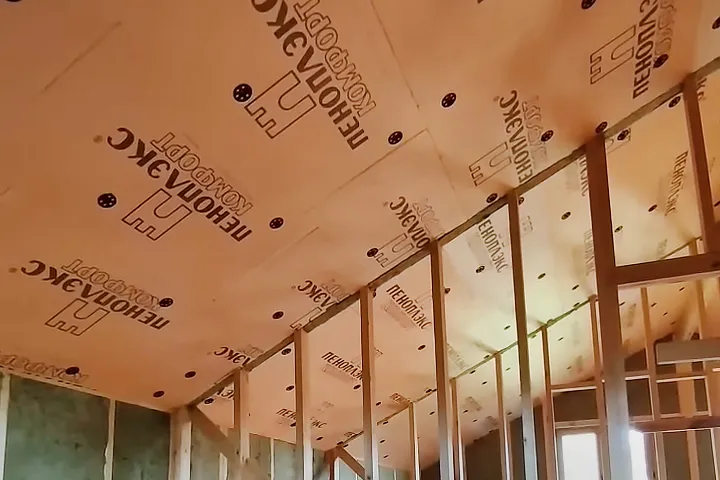

При работе постоянно контролируйте строительным уровнем или нивелиром ровность плит. Весь ЭППС должен лежать в одной плоскости. Таким образом полностью закройте утеплителем крышу изнутри.
Источник: YouTube | Суровый Плотник
Установка обрешетки под отделку
Чтобы завершить утепление скатной кровли изнутри и перейти к внутренней отделке, сначала нужно установить поддерживающую систему из реек. Сделать это нужно так, чтобы все элементы обрешетки находились в одной плоскости.
Для контроля применяйте один из инструментов:
- Лазерный нивелир. Поставьте его в помещении и включите режим построения плоскости. Луч спроецируйте на стропила. При установке ровняйте по нему обрешетку. При необходимости под рейку подкладывайте прокладки или регулируйте крепление.
- Разметочный шнур. Если нивелира нет, используйте натянутую нить. По краям ската закрепите крайние рейки решетки. Между ними зафиксируйте на строительный степлер шнур. Нить должна проходить по будущей плоскости опорной сетки из брусков и быть хорошо натянутой, без провисания. Остальные рейки устанавливайте так, чтобы они едва касались шнура. Для длинных скатов обычно натягивают несколько нитей: вверху, посередине и внизу.
Предварительно проклейте все бруски по одной стороне (которой будете фиксировать их к конструкции) уплотнительной лентой. Обрешетку крепите к стропилам через ЭППС на оцинкованные гвозди. Чтобы не промахнуться и попасть в балки, ориентируйтесь на вертикальную линию, по которой в утеплитель установлены прижимные шайбы.

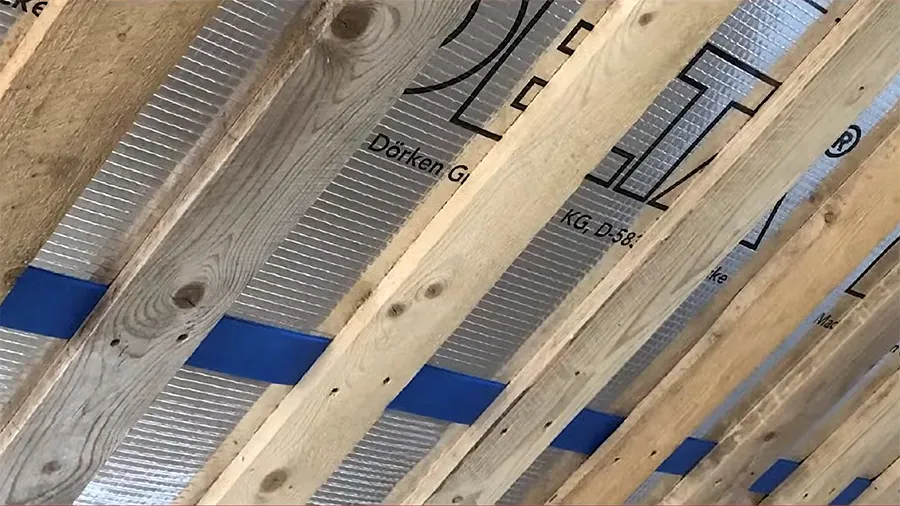

Готовая обрешетка для внутренней отделки. Источник: YouTube | Grand Line
Далее кровельный «пирог» закройте желаемой внутренней отделкой. Чаще всего берут вагонку или имитацию бруса, которые пропитывают морилкой. Гипсокартон требуется покрывать шпаклевкой и краской. Реже ставят панели.
Частые ошибки при утеплении скатной кровли
Неправильное обустройство теплоизоляции стропильной системы скатных крыш может привести к большим теплопотерям, промерзанию конструкций, появлению плесени и преждевременному износу. Выделяют несколько распространенных ошибок, которые приводят к подобным последствиям:
- Недостаточная толщина утеплителя. Если она меньше нормы, в помещении будет холодно, перекрытия промерзнут, а риск образования конденсата увеличится. Чтобы этого избежать, выбирайте толщину, соответствующую климатическим условиям.
- Несовместимые материалы. Например, при утеплении скатной кровли поверх стропил нельзя использовать минвату: она слишком мягкая. Подбирайте материалы с нужными характеристиками для выбранной технологии теплоизоляции.
- Неверная последовательность слоев. Любая ошибка в этом отношении делает систему неэффективной. Соблюдайте правильный порядок монтажа для вашей конструкции.
- Проблемы с вентиляцией. Малый вентзазор в обрешетке, отсутствие притока и выхода воздуха блокируют удаление влаги. Это приводит к гниению древесины. Проверяйте размеры зазоров и свободное движение воздуха от карниза к коньку.
- Ошибки с пароизоляцией и ветро-влагозащитой. Щели, неверная сторона мембраны или неправильный материал, отсутствие нахлестов ухудшают защиту. Проклеивайте стыки, соблюдайте нахлест.
- Неправильная укладка утеплителя. Щели между плитами, несоблюдение состыковки вразбежку, повреждение кромок и плохо обработанные сложные узлы (коньки, ендовы) создают мостики холода. Чтобы избежать проблем, работайте аккуратно, запенивайте стыки, смещайте швы между рядами.
- Внешние факторы. Попадание осадков на теплоизоляцию во время монтажа или применение сырой древесины для обрешетки приводит к деформациям и повреждению перекрытий. Берите только сухое дерево и укрывайте место работы от дождя и снега.
Как утеплить балкон или лоджию ПЕНОПЛЭКСом
Узнайте большеРезюме
Для скатной крыши используют три технологии утепления: над стропилами, между ними и комбинированный способ. Выбор зависит от стадии строительства и состояния системы. Каждый метод формирует собственный кровельный «пирог», защищающий конструкцию от холода и воды.
Для качественного утепления скатов кровли важно правильно подобрать материал: ЭППС, минеральную вату, пенопласт, ППУ, эковату либо PIR-плиты. Толщину слоя рассчитывают по теплотехническим параметрам региона. Монтаж выполняют пошагово в зависимости от выбранной технологии утепления. В конце проводят установку выбранного финишного покрытия.
Реклама, ООО «ПЕНОПЛЭКС СПб», ИНН 7825133660, erid: F7NfYUJCUneTVTirReYF
