Плоская кровля отличается от скатной минимальным уклоном — обычно 1,5–3 %. Такая геометрия оптимизирует конструкцию перекрытия, снижает ветровую нагрузку и позволяет рационально использовать полезную площадь здания. Однако ошибки при обустройстве теплоизоляции и сборке такой крыши могут привести к промерзанию конструкции, образованию конденсата и протечкам. Разберем, как правильно утеплить плоскую кровлю и какие материалы для этого нужны.

Варианты устройства утепления плоской кровли

Любая крыша — многослойная конструкция. Каждый материал выполняет свою задачу: защищает от влаги, обеспечивает водоотвод, сохраняет тепло, распределяет нагрузку. При этом порядок укладки слоев не фиксирован жестко — можно варьировать положение некоторых материалов и реализовывать тем самым разные схемы утепления плоской кровли. Описать их можно через два независимых признака:

• расположение теплоизоляции относительно слоя гидроизоляции
• степень эксплуатации кровли

Расположение утеплителя

Первый ключевой параметр — местоположение слоев тепло- и гидроизоляции. По нему плоскую кровлю делят на традиционную и инверсионную.

Если утеплитель располагают под гидроизоляцией — это традиционная схема. В общих чертах порядок основных слоев следующий (со стороны основания): пароизоляция, теплоизоляция, гидроизоляция, которая здесь выступает и финишным покрытием. Дополнительные слои — также важные части традиционной плоской крыши:

• Разделительный. Применяют термоскрепленный геотекстиль (плотностью от 150 г/м²) или стеклохолст (от 100 г/м²). Этот слой защищает гидроизоляцию от механических повреждений, а также исключает взаимодействие материалов, контакт которых нежелателен, между собой.
• Уклонообразующий. Задает необходимый угол плоской кровли и направляет воду к водоприемным воронкам или парапету. Его формируют из специальных теплоизоляционных плит, цементно-песчаной стяжки или керамзита.

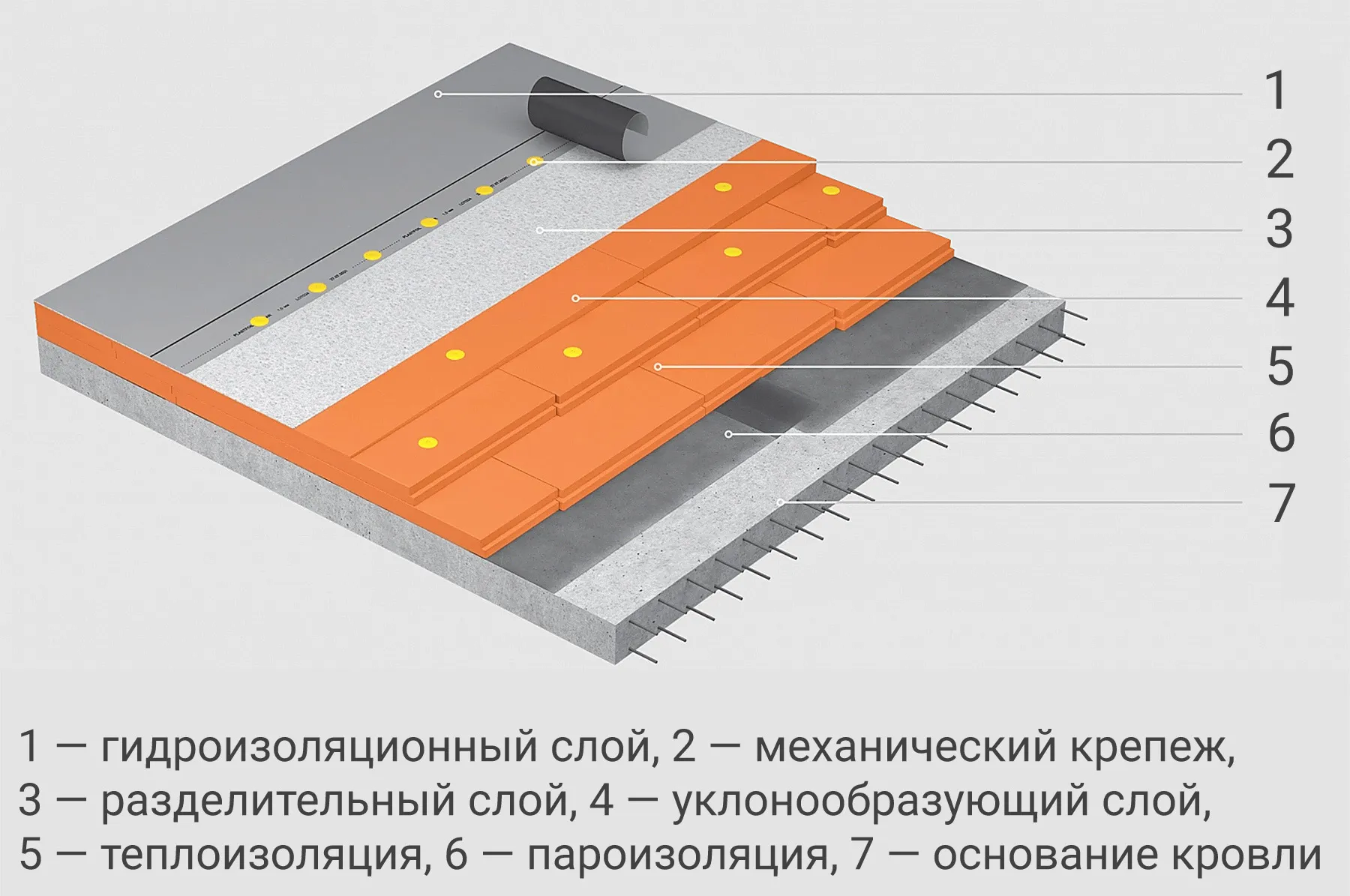

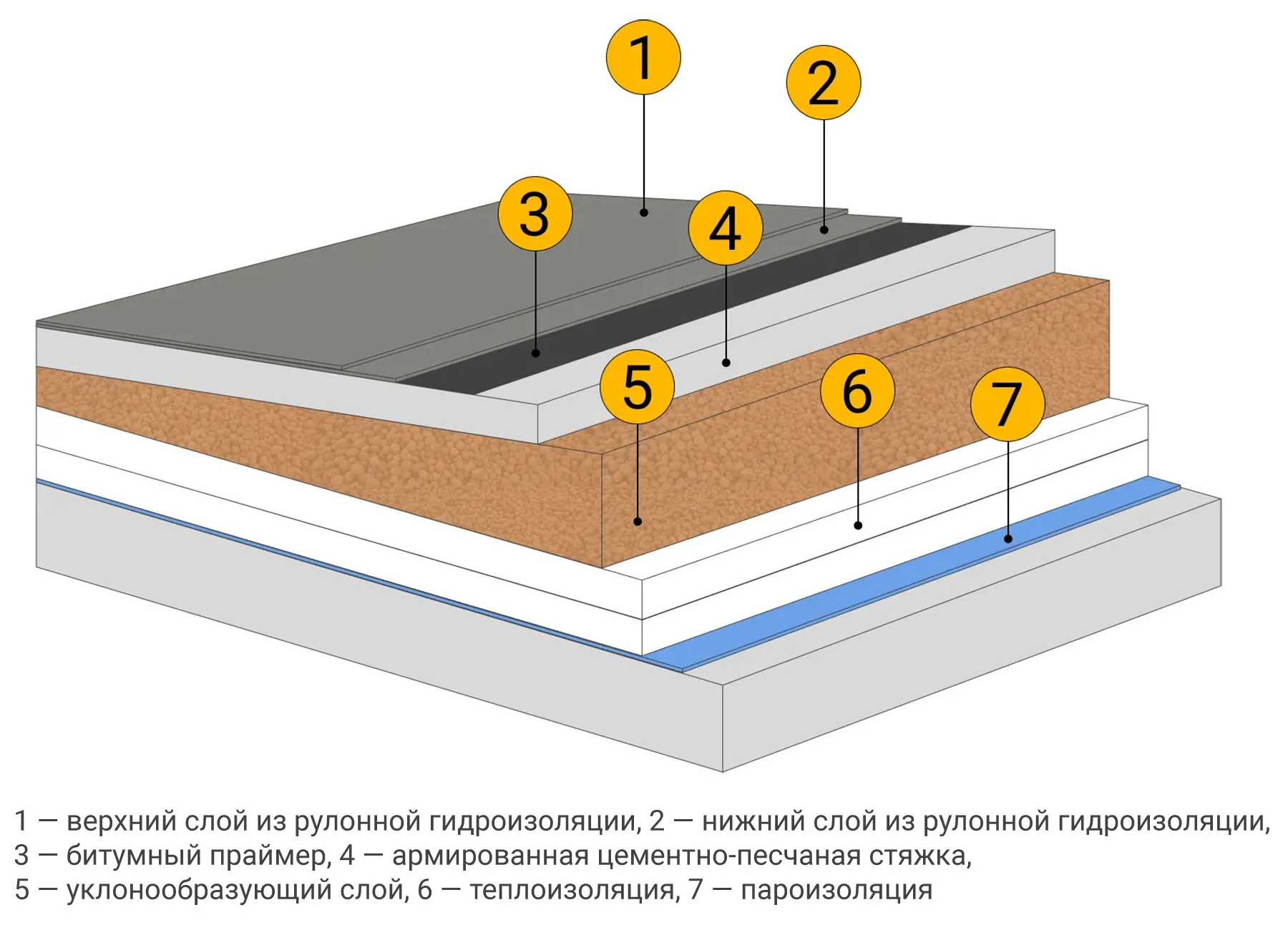

Состав «пирога» традиционной плоской кровли:

• основание — профнастил, железобетонная плита или деревянное перекрытие на балках
• пароизоляция
• теплоизоляция
• уклонообразующий слой
• разделительный слой
• гидроизоляция

Это простая и проверенная конструкция, но у нее есть минус — гидроизоляция открыта к перепадам температур и ультрафиолетовым (УФ) лучам. Поэтому важно выбрать материалы, которые не разрушаются под солнцем и биологическим воздействием. Самый долговечный вариант — гидроизоляция в виде ПВХ-мембраны (поливинилхлорид).

При расположении теплоизоляции над гидроизоляцией увеличивается защита последней от ультрафиолета и механических воздействий. Такую кровлю называют инверсионной. Утеплитель при этом выбирают с практически нулевым водопоглощением — в ином случае система быстро потеряет эффективность.

Закрепить плиты теплоизоляции механическим способом без повреждения герметичности гидроизоляции технически сложно. Поэтому применяют балластный метод: сверху утеплителя укладывают подушку, например из гравия, щебня или гальки. Между балластом и теплоизоляцией обязательно укладывают промежуточный дренажный слой для отвода воды.

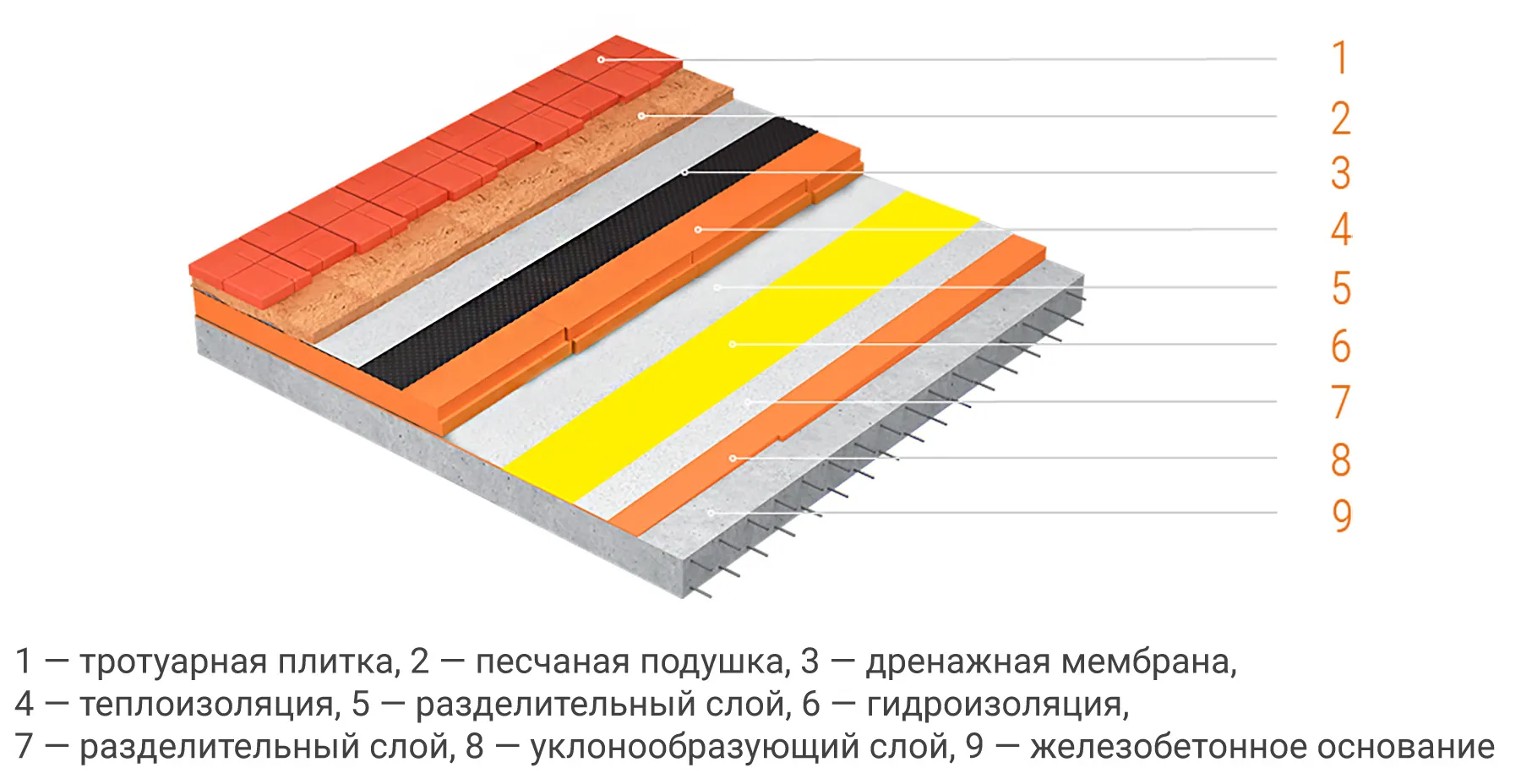

Итого «пирог» инверсионной плоской кровли выглядит так:

• основание — чаще всего монолитное железобетонное
• уклонообразующий слой
• разделительный слой
• гидроизоляция
• разделительный слой
• теплоизоляция
• дренажная мембрана
• песчаная подготовка (подушка)
• эксплуатируемое покрытие (например, тротуарная плитка)

Степень эксплуатации плоской кровли

Второй важный параметр — будут ли жильцы дома проводить время на крыше или выход на нее ограничится обслуживанием и ремонтом. В последнем случае кровлю считают неэксплуатируемой — она не рассчитана на дополнительные нагрузки. Инверсионные крыши такими практически никогда не делают. А в качестве финишного покрытия на традиционной неэксплуатируемой кровле оставляют гидроизоляцию.

Поверхность эксплуатируемой плоской кровли служит полезным пространством. На ней обустраивают террасы, зоны отдыха с мебелью и мангалами, размещают климатическое оборудование. Все это — дополнительные нагрузки, поэтому система требует повышенной несущей способности. Ее достигают за счет жестких плитных утеплителей.

Также необходимо удобное и долгослужащее финишное покрытие. Гравий не подойдет: по нему некомфортно ходить, он протирает материалы под собой. Вместо него на выравнивающий слой из песчаной или цементно-песчаной подушки часто кладут тротуарную плитку. Такое покрытие создает надежную и стабильную поверхность для передвижения и отдыха. Альтернатива — террасная доска из дерева или ДПК либо плитка на регулируемых опорах. Для них стяжка и песчаная подготовка не нужны.

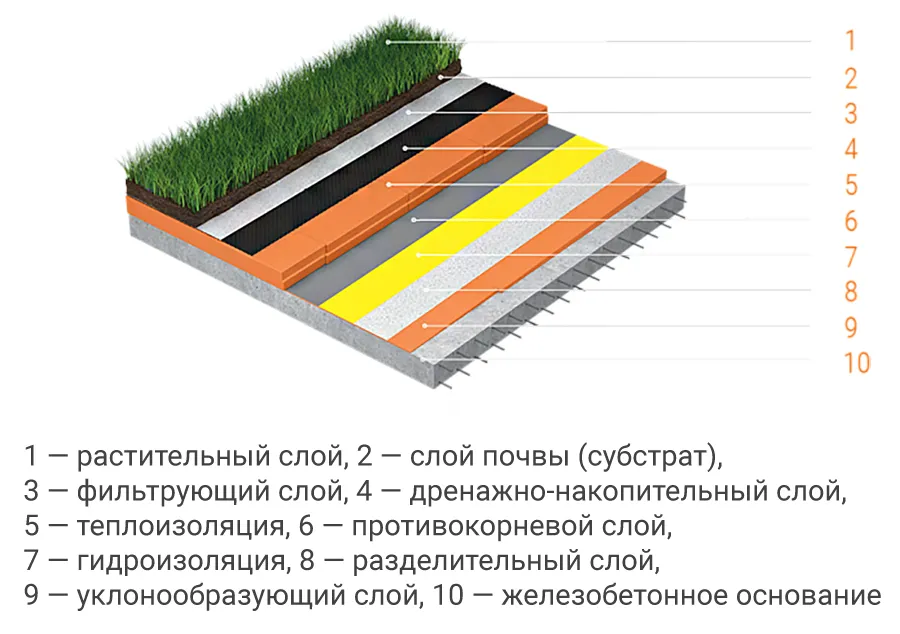

Еще один вариант — «зеленая» плоская кровля. Это инверсионная эксплуатируемая система, в которой поверх гидроизоляции кладут:

• противокорневой слой
• утеплитель, не боящийся влаги
• дренажно-накопительную мембрану, которая отводит лишнюю влагу, но сохраняет ее минимум для питания растений
• фильтрующий геотекстиль для предотвращения вымывания субстрата
• слой грунта, на который высаживают растения

Так крышу превращают в «зеленую» зону. Она бывает двух видов:

• экстенсивной — со мхами и седумами
• интенсивной ― с посадками газона, кустарников или даже небольших деревьев

Чем лучше утеплять плоскую кровлю

Теплоизоляцию для плоской крыши выбирают по основным характеристикам: теплопроводность, прочность на сжатие и влагостойкость. Разберем подходящие варианты утеплителей.

Экструдированный пенополистирол (ЭППС)

ЭППС — прочный плитный утеплитель из полистирола с закрытой ячеистой структурой, заполненной воздухом. За счет нее эффективно удерживает тепло и не впитывает воду.

Главные преимущества материала — низкая теплопроводность (около 0,034 Вт/м·К) и высокая прочность на сжатие. Плиты стабильные, не прогибаются, хорошо переносят нагрузку. Благодаря этому экструдированный пенополистирол подходит для любых плоских кровель, в том числе «зеленых».

Среди других плюсов ЭППС выделяют:

• нулевое водопоглощение (менее 0,6 %) — материал не набухает и не теряет теплозащиту даже при длительном контакте с влагой
• химическая стойкость — ЭППС сохраняет свои свойства при контакте с цементным раствором, гипсом, битумными эмульсиями и большинством строительных составов, которые используют в кровельных системах
• биостойкость — не подвержен гниению, не служит питательной средой для грибка и плесени
• стабильность геометрии — плиты не дают усадки, стыки остаются плотными, что исключает образование мостиков холода

София Бочкарева

Если вы не определились, будет ли плоская крыша эксплуатируемой, но утепление нужно уже сейчас, сделайте традиционную кровлю с экструзионным пенополистиролом ПЕНОПЛЭКС в качестве теплоизоляции и уклонообразующего слоя в сочетании с гидроизоляционной ПВХ-мембраной. Последнюю в будущем можно покрыть террасной доской на регулируемых опорах или иным покрытием, и крыша станет открытой.

При решении вопросов пожарной безопасности необходимо также обратить внимание на кровельную систему в целом. Так, традиционная кровля с ПЕНОПЛЭКС и ПВХ-мембраной по железобетонному основанию прошла испытания во ВНИИПО МЧС и получила класс пожарной опасности — К0 (не пожароопасная конструкция).

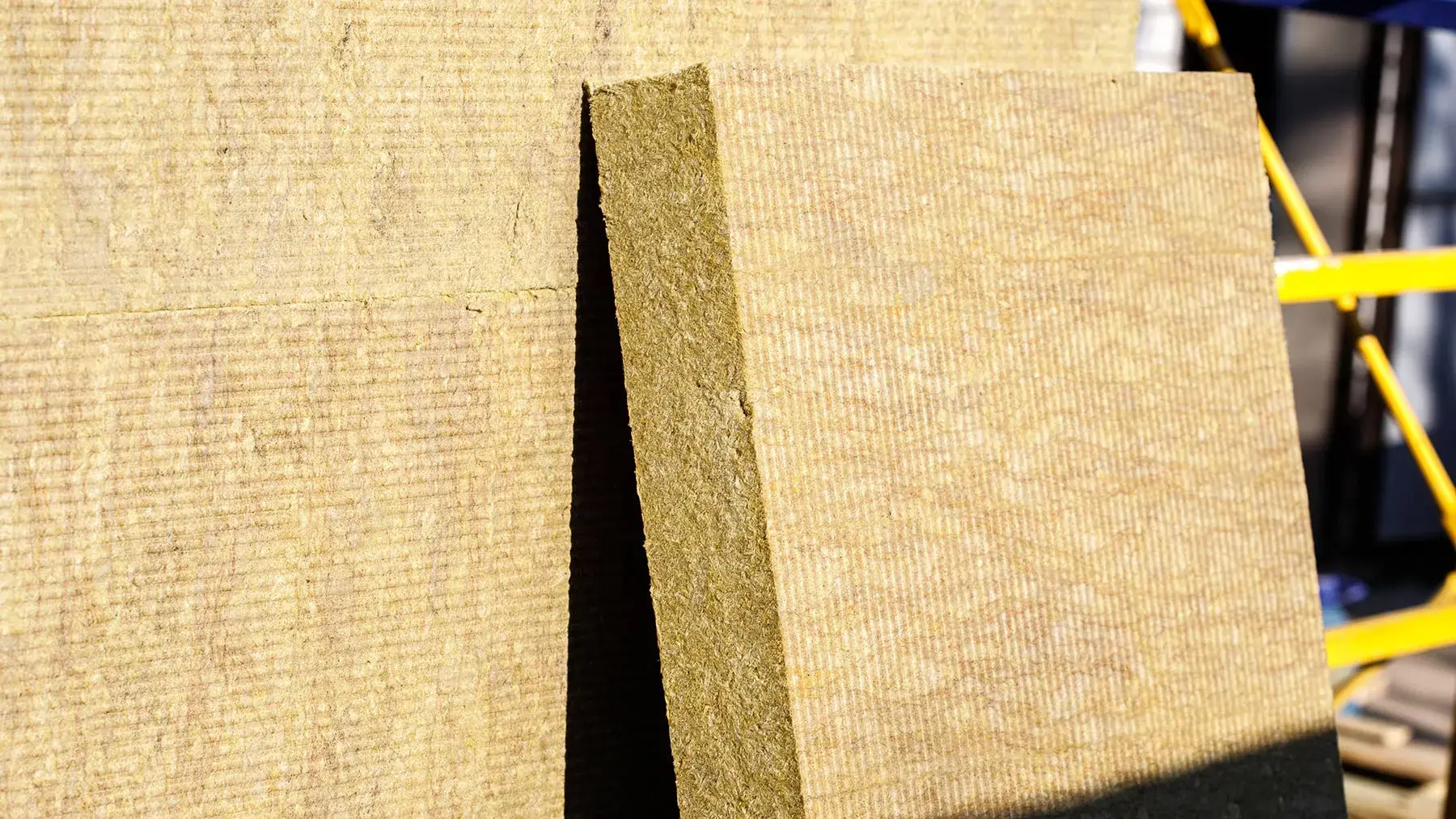

Минеральная вата

Волокнистый утеплитель, который изготавливают из расплава кварца или базальта. Получают соответствующие подвиды: стекловолоконную (дешевле, мягче, более упругая) и базальтовую (каменную) минвату, которая плотнее и дороже.

Минеральную вату выпускают в виде плит с пористой структурой. В ней много воздуха, за счет чего материал эффективно гасит звук и удерживает тепло (теплопроводность — 0,03–0,04 Вт/м·К). Утеплитель не горит и пропускает пар, но чувствителен к влаге и при намокании теряет свойства. Требует обязательной защиты.

Для обустройства традиционной крыши можно использовать только специальную минеральную вату. Это жесткие маты высокой плотности, предназначенные именно для плоской кровли. Обычная мягкая минвата, которую используют для стен или фасадов, здесь не подойдет. Для инверсионных схем этот утеплитель и вовсе не годится из-за высокого водопоглощения.

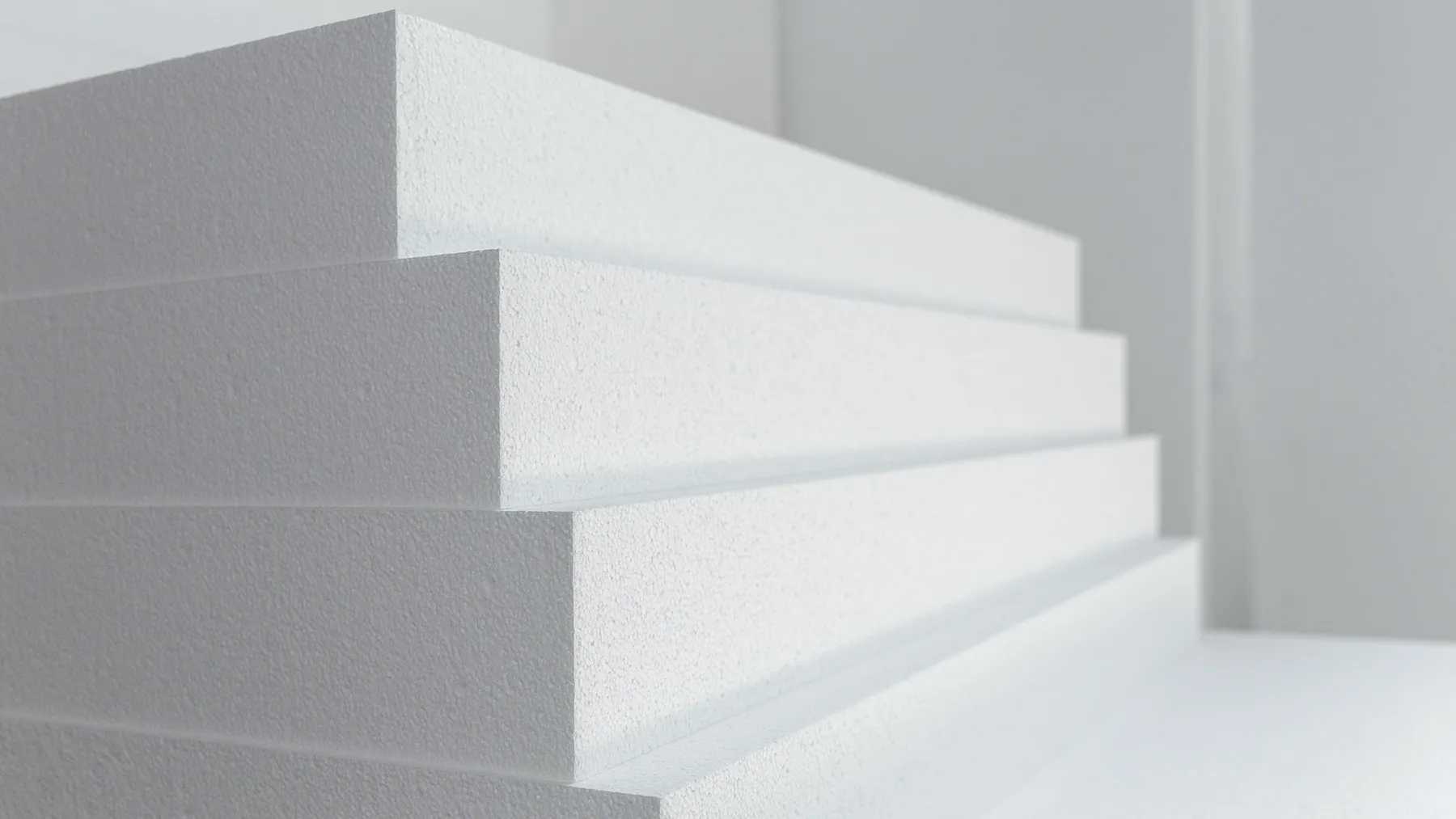

Пенополистирол (пенопласт, ППС)

Этот материал похож на ЭППС, но более рыхлый и не такой прочный. Показатель теплопроводности пенополистирола — в диапазоне 0,03–0,04 Вт/м·К.

Пенопласт легкий, не гниет. Он устойчив к влаге и биологическим воздействиям, но хуже переносит механические нагрузки и может крошиться. ППС ― более бюджетное решение для неэксплуатируемых традиционных плоских кровель, где нет значительных нагрузок.

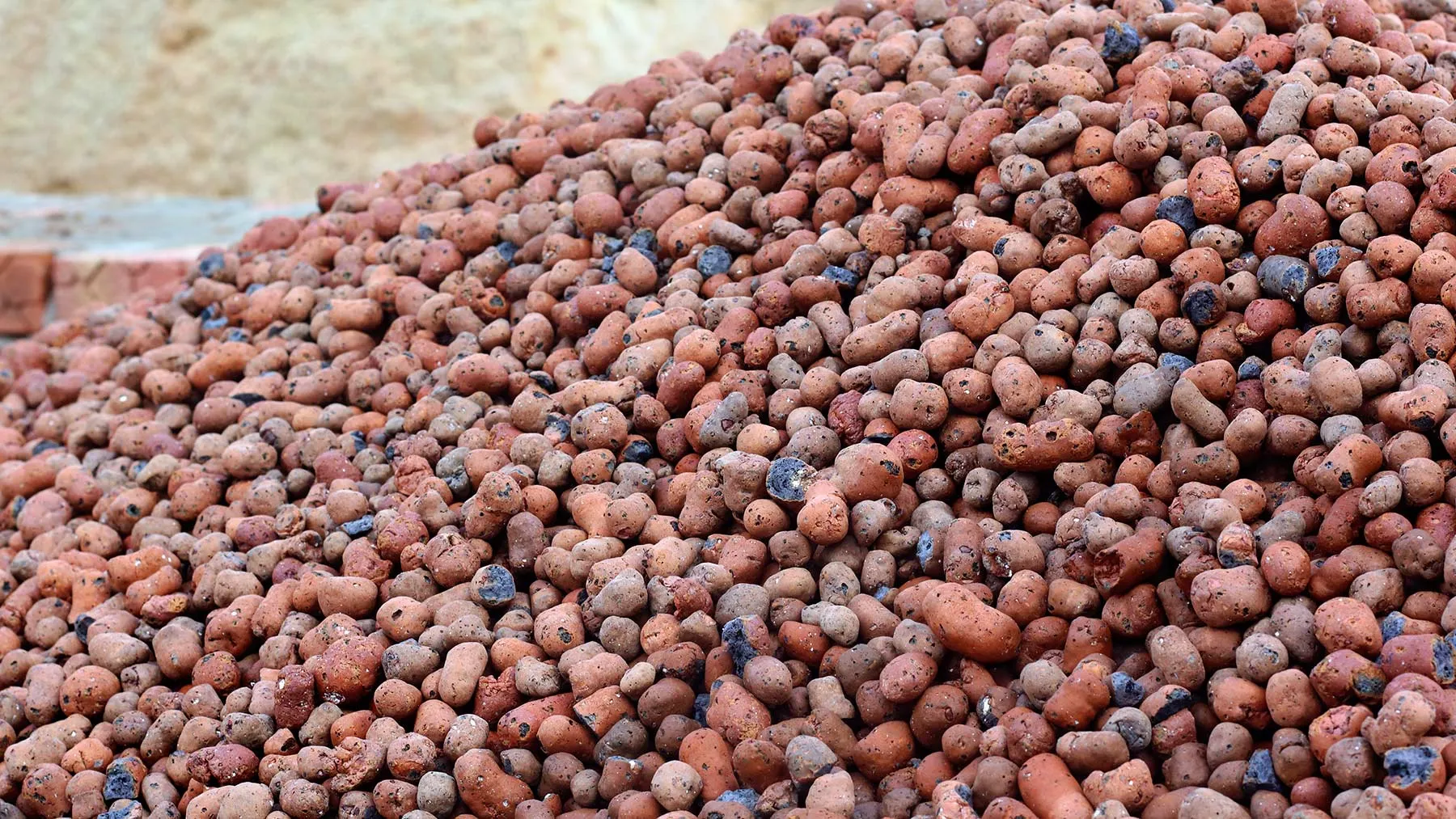

Керамзит

Если в традиционной неэксплуатируемой плоской кровле нужен дополнительный слой, например для формирования уклона, можно использовать керамзит. Это засыпной утеплитель из обожженной глины с пористой структурой, удерживающей воздух. Он также выступает как недорогое решение для теплоизоляции крыши хозяйственных построек.

Теплопроводность керамзита значительно выше, чем у плитных материалов, — примерно 0,07–0,16 Вт/м·К. Он быстрее выпускает тепло наружу, поэтому для эффективного утепления требуется толстый слой.

Из плюсов — доступный по цене, прочный, не горит и не гниет. Материал обладает умеренным водопоглощением: способен впитывать некоторое количество влаги, но при этом сохраняет структурную целостность и основные теплоизоляционные свойства.

Перед засыпкой керамзит можно смешать с цементом, песком и водой. Получится керамзитобетон — легкий конструкционно-теплоизоляционный материал.

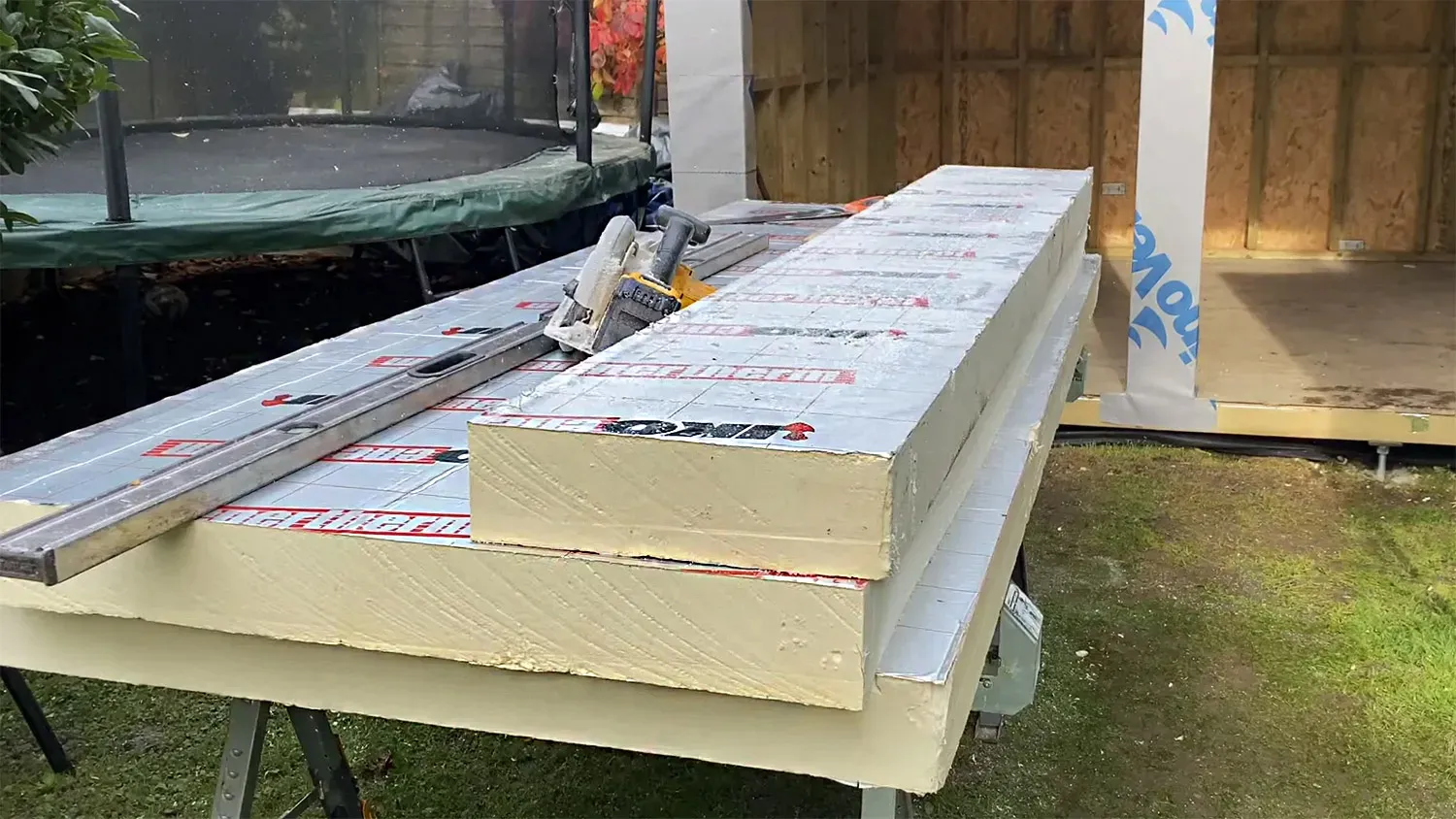

PIR-плиты

Еще один материал на основе полиуретана, но уже модифицированного. Показатель теплопроводности PIR-плит достаточно низкий — около 0,022 Вт/м·К, что позволяет уменьшить толщину теплоизоляции. Однако по жесткости они уступают ЭППС, поэтому при большой нагрузке слой все равно придется делать больше. Это скажется на бюджете, так как стоимость PIR-плит выше, чем у экструзионного пенополистирола.

Утеплитель выпускают с разными типами обкладок: из стеклохолста, крафтовой бумаги, фольги. Именно они определяют, где и как материал можно применять. Для плоских кровель берут фольгированное покрытие, так как оно повышает влагостойкость утеплителя.

Сравнительная таблица утеплителей для плоской кровли

Чтобы упростить выбор теплоизоляционных материалов для плоской крыши, основные характеристики материалов собрали в таблицу:

Расчет толщины утепления

Толщина слоя теплоизоляции в плоской кровле зависит от климатических условий, типа здания и выбранного материала. Основная задача — обеспечить нормативное сопротивление теплопередаче. Только так получится снизить теплопотери через крышу и избежать образования конденсата.

Для расчета применяют формулу:

δ = R × λ, где:

• δ — требуемая толщина утеплителя, м
• R — нормативное сопротивление теплопередаче для региона, м²·К/Вт
• λ — коэффициент теплопроводности утеплителя, Вт/м·К

Значение R определяют по ГСОП (градусо-сутки отопительного периода) из СП 50.13330 «Тепловая защита зданий». Некоторые значения из документа для ориентира привели в таблице ниже. Данные по каждому субъекту РФ можно найти по ссылке.

Например, если вы утепляете плоскую кровлю в Подмосковье экструдированным пенополистиролом (теплопроводность 0,034 Вт/м·К), ваш расчет: δ = 5 × 0,034 = 0,17 м. То есть потребуется утеплитель толщиной примерно 170 мм. На практике значение часто увеличивают на 10–20 % (187–204 мм) для компенсации возможных теплопотерь. Иными словами, энергоэффективным вариантом в рассматриваемом случае будет два слоя ЭППС по 100 мм каждый.

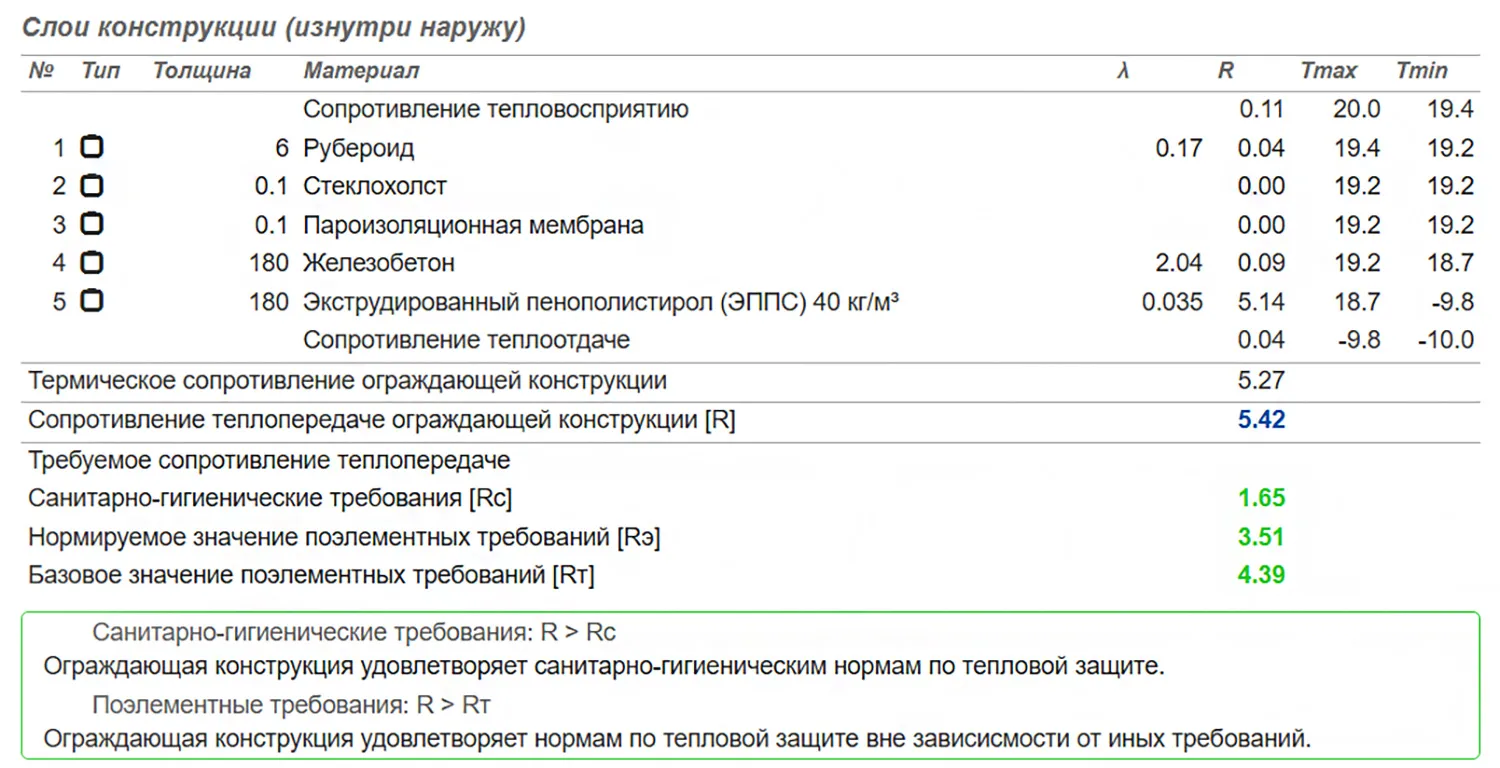

Ручной расчет можно заменить онлайн-калькулятором. В нем последовательно задайте исходные данные: регион строительства, тип помещения, все слои кровли с указанием их толщины, а также расчетные температуры внутри и снаружи.

На основе этих параметров сервис проверяет, соответствует ли выбранная конструкция требуемому сопротивлению теплопередаче. Если утепления недостаточно, это отразится на результатах (они будут выделены красным) — в таком случае толщину утеплителя необходимо увеличить. При корректных значениях калькулятор укажет, что все показатели находятся в пределах нормы.

Утепление плоской кровли снаружи: пошаговая инструкция

Рассмотрим устройство утепленной традиционной неэксплуатируемой плоской крыши по железобетонному основанию. В качестве теплоизоляции выступит экструдированный пенополистирол. Это одно из самых популярных решений в частном домостроении, которое ценят за простоту, надежность и доступность.

Инструменты и материалы

Подготовьте ручные и электроинструменты:

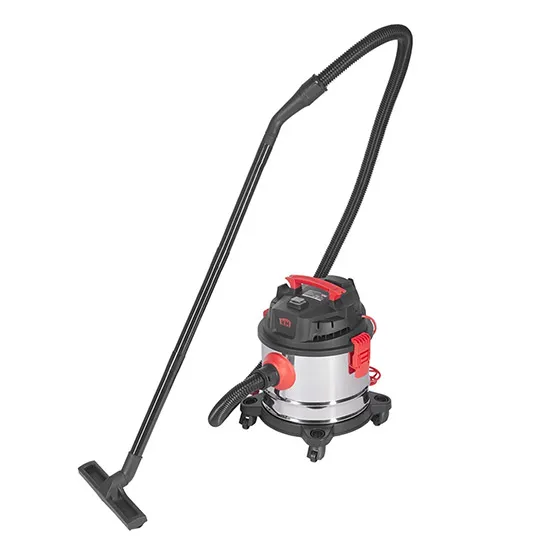

• строительный пылесос (можно взять в аренду)

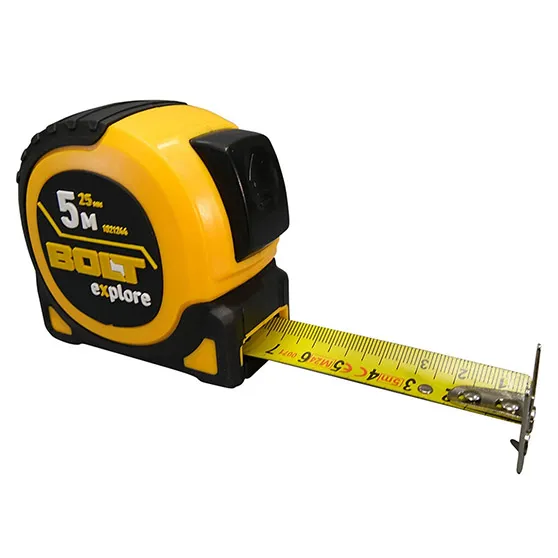

• рулетку
• нивелир и пузырьковый уровень
• строительный нож
• шпатель
• валик
• карандаш или маркер

Также понадобятся следующие материалы и расходники:

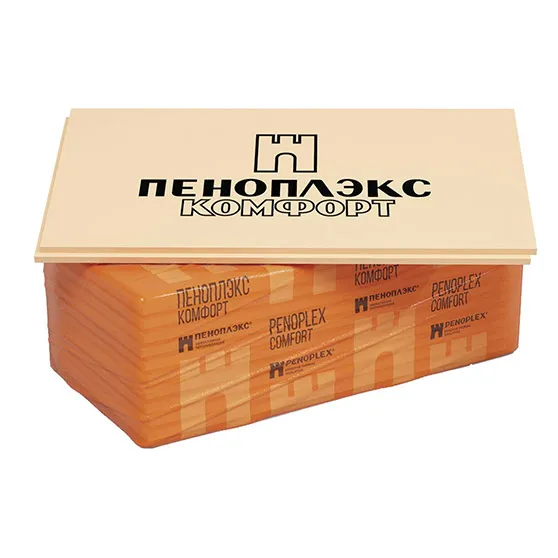

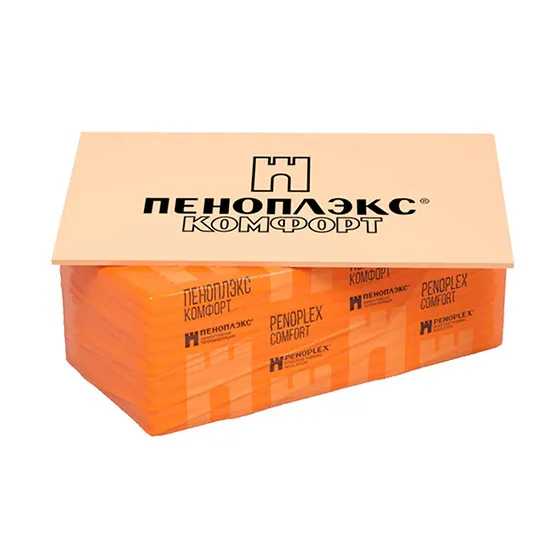

• экструдированный пенополистирол для плоской кровли

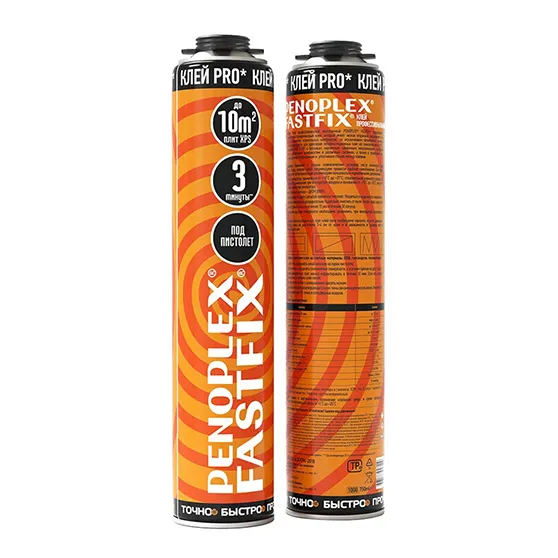

• полиуретановый клей и пистолет для него
• ремсостав
• грунтовка для бетона

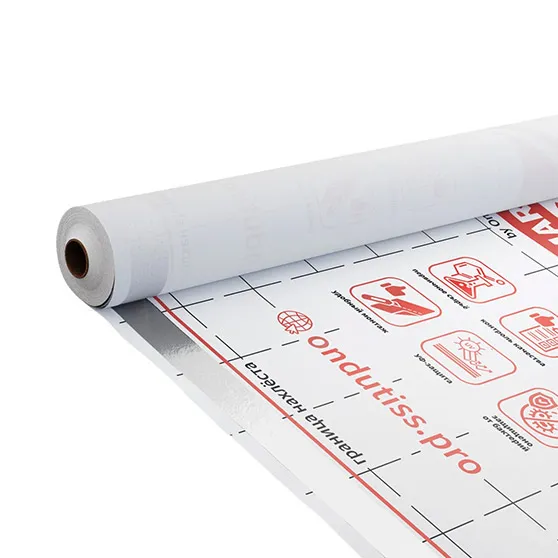

• пароизоляционная пленка для кровли

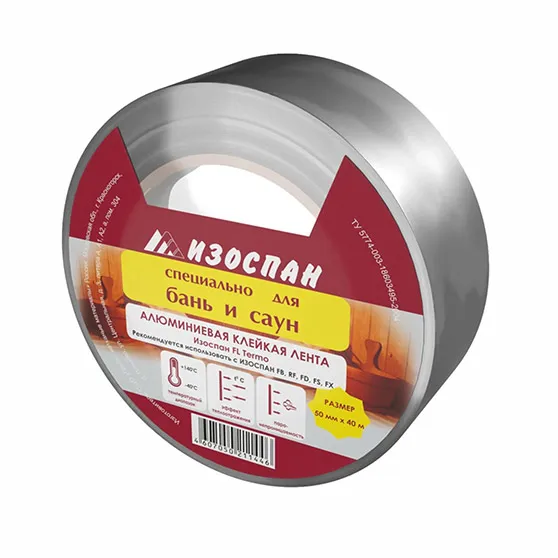

• ленты соединительные: двусторонняя и односторонняя алюминиевая
• анкер-втулки с саморезами и распорными дюбелями
• стеклохолст (плотностью от 100 г/м² и для парапетов — 300 г/м²) или термоскрепленный геотекстиль (от 150 г/м²)

Уклон на плоской крыше можно сделать тремя способами: плитами ЭППС переменной высоты, керамзитом или цементно-песчаной стяжкой. В последнем случае дополнительно необходимы:

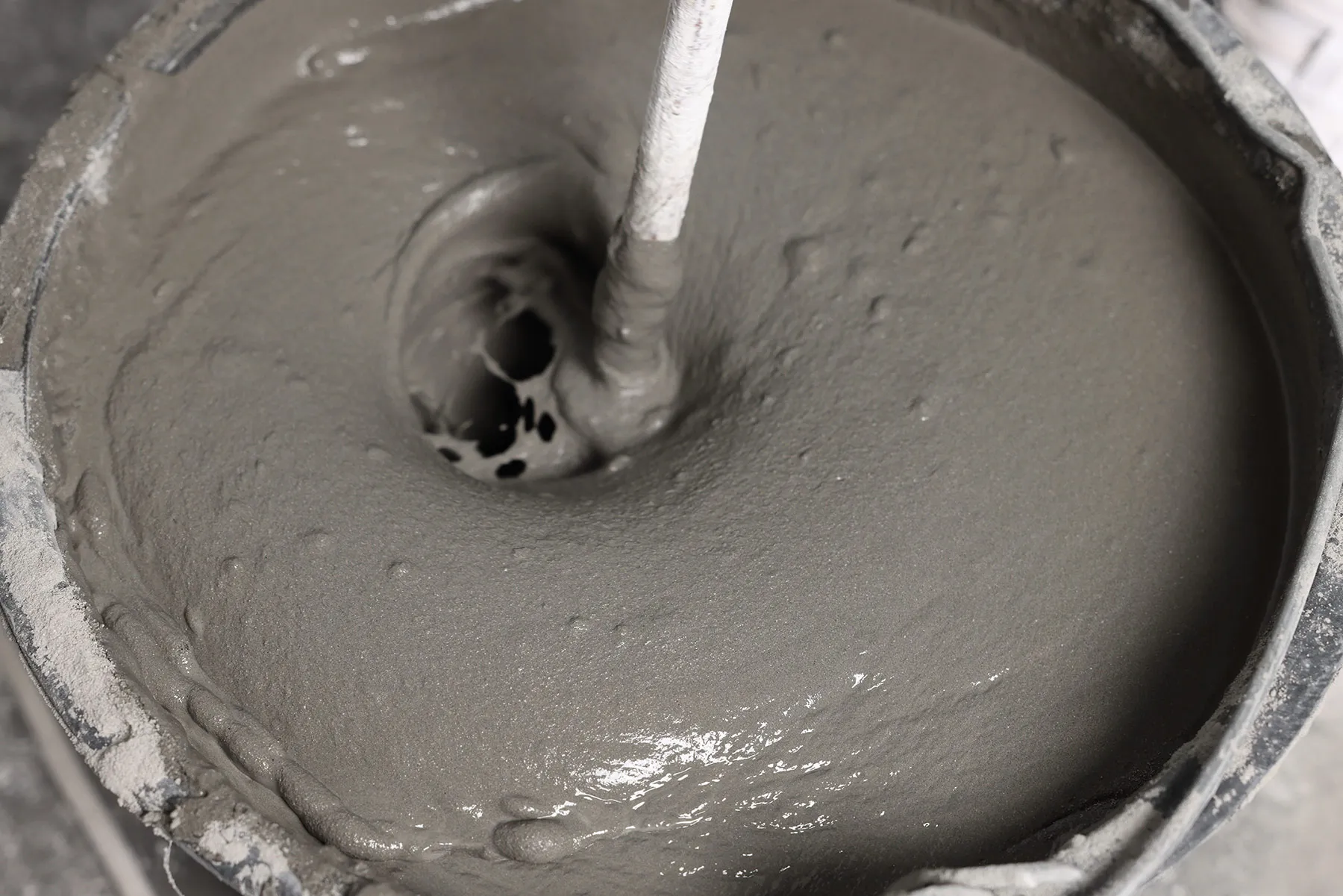

• бетономешалка или строительный миксер (также можно арендовать)
• ножницы по металлу
• кельма
• правило
• цемент и песок

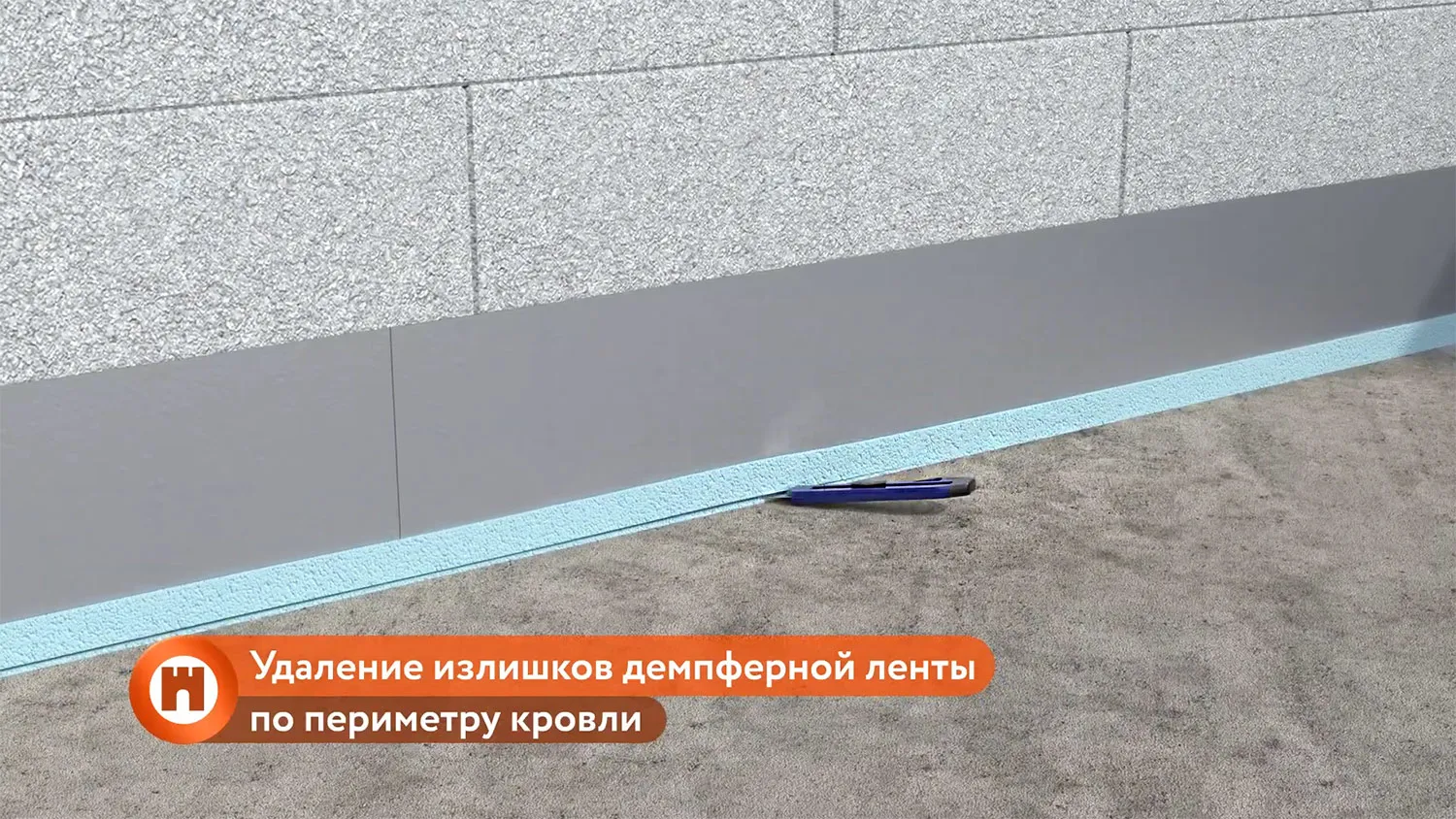

• самоклеящаяся демпферная лента
• оцинкованный штукатурный профиль
• строительная емкость

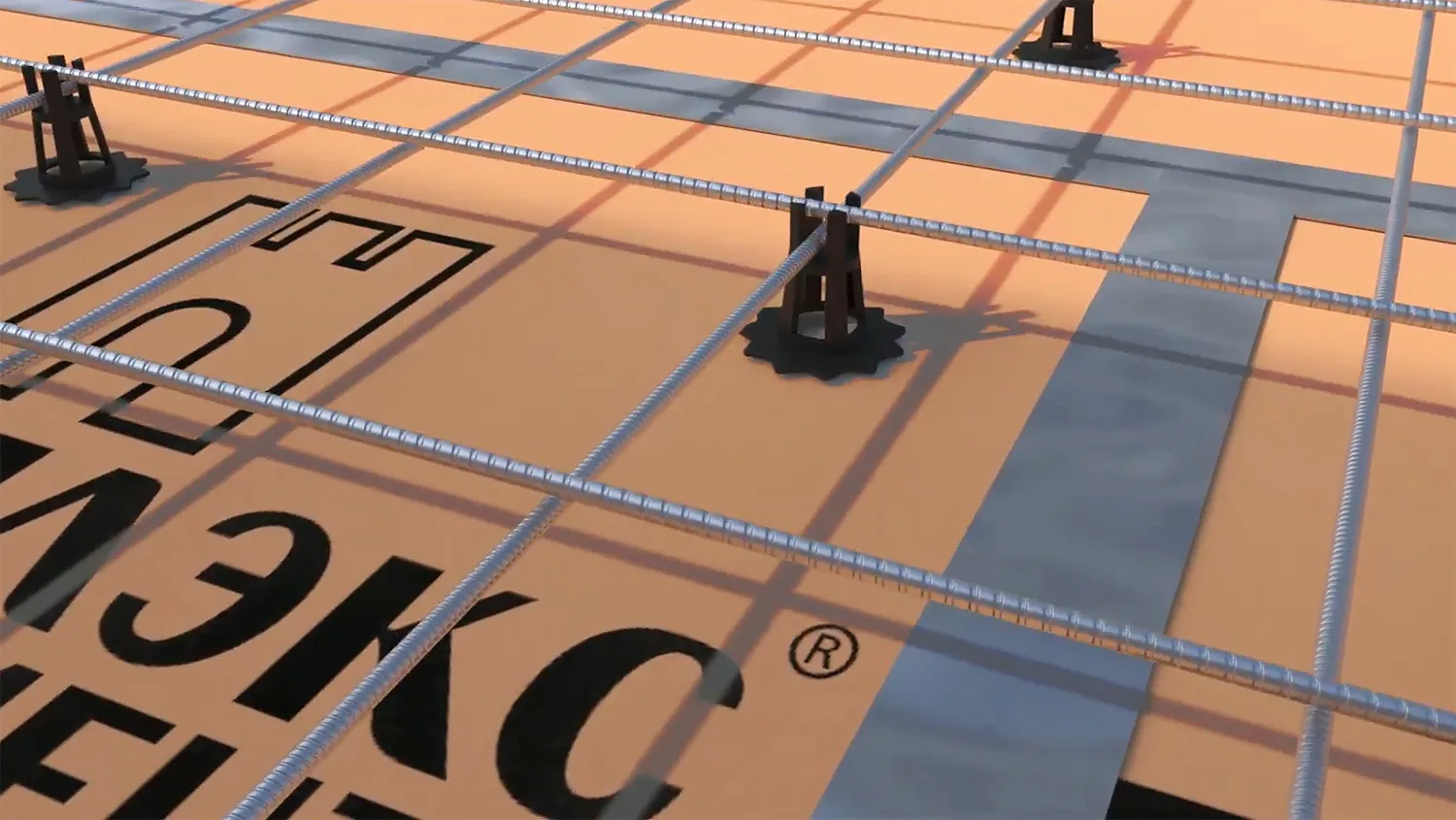

• пластиковые фиксаторы для арматуры
• арматура 6 мм
• перлит — опционально, для облегчения стяжки

Нужна ли вам цементно-песчаная стяжка — зависит от способа гидроизоляции кровли. Она требуется, если вы собираетесь закрывать крышу наплавляемыми материалами. Для полимерной гидроизоляции из ПВХ стяжку не делают, так как ее монтаж безопасный и не требует использования горелки. Мембрану сваривают с помощью горячего воздуха.

Для этого нужны:

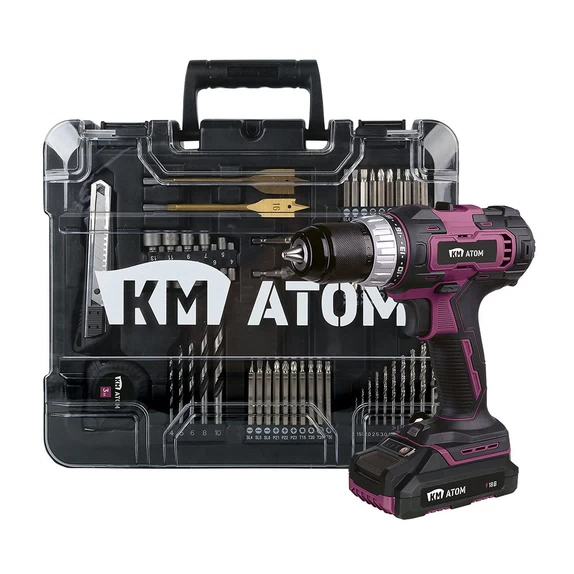

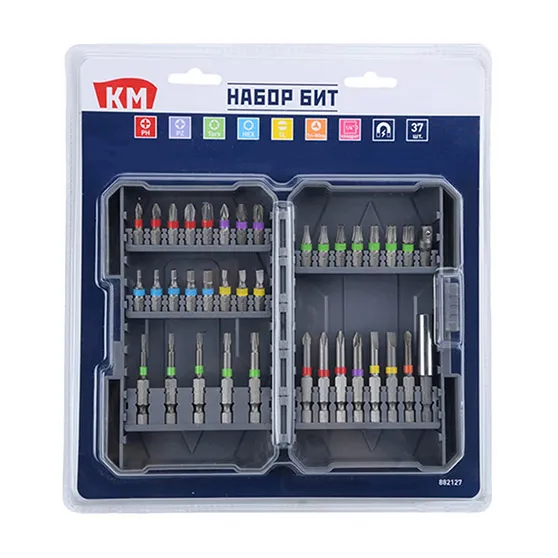

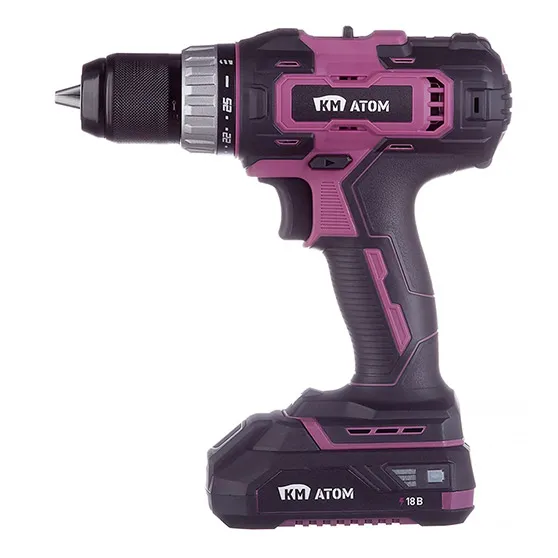

• дрель-шуруповерт с набором бит
• автоматический сварочный аппарат горячего воздуха

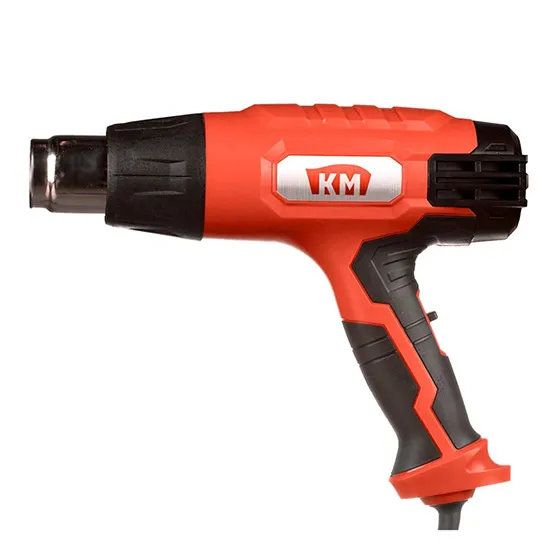

• строительный фен с щелевым соплом
• гидроизоляционная ПВХ-мембрана
• ручные прижимные ролики — силиконовые и латунные
• проверочный экстрактор сварного шва
• алюминиевые прижимные и краевые рейки
• стальные кровельные шайбы с саморезами
• металлическая щетка — для очистки сопла электроинструментов от нагара

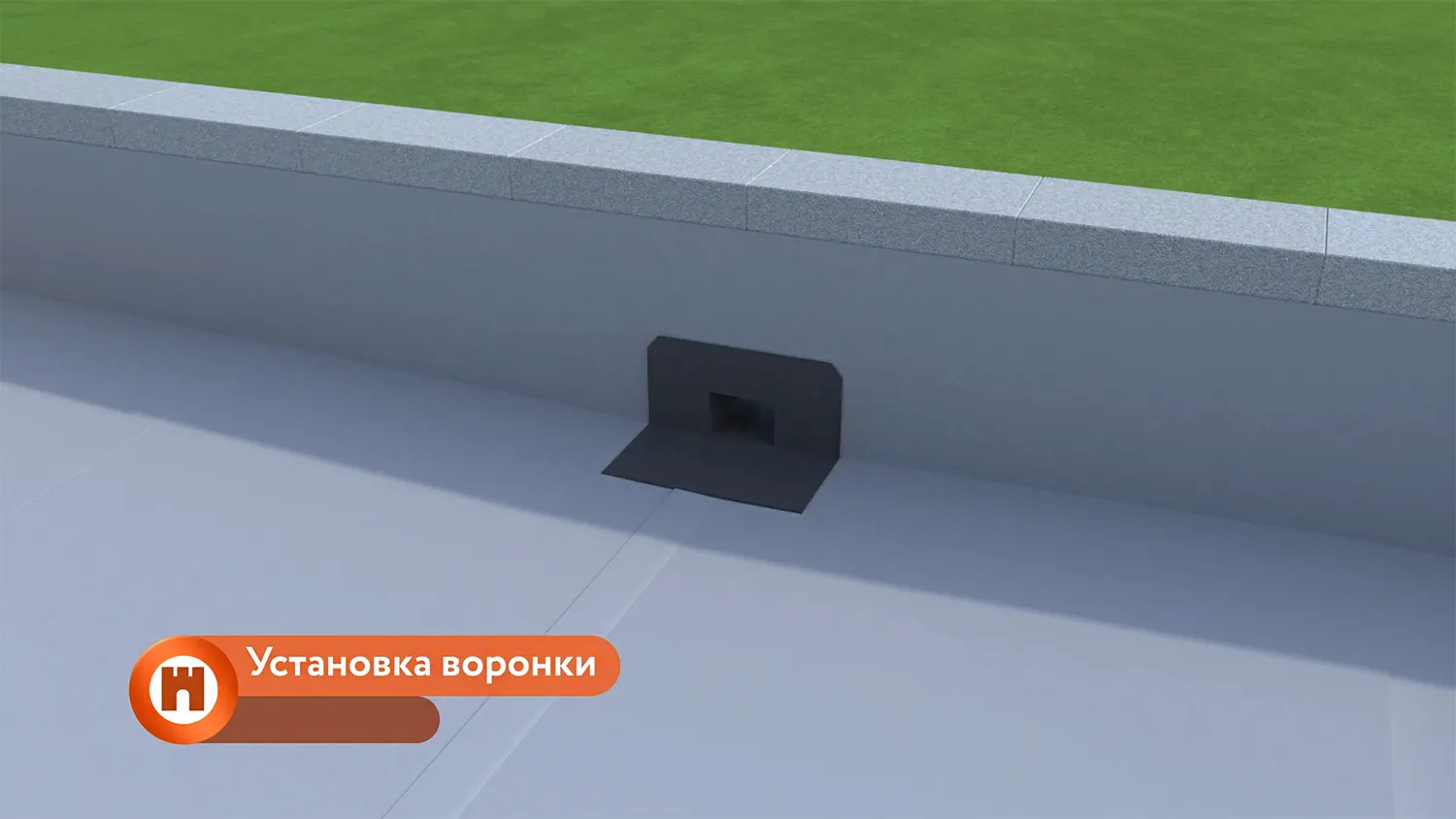

• водоприемные воронки и аэраторы

Проверка и подготовка основания

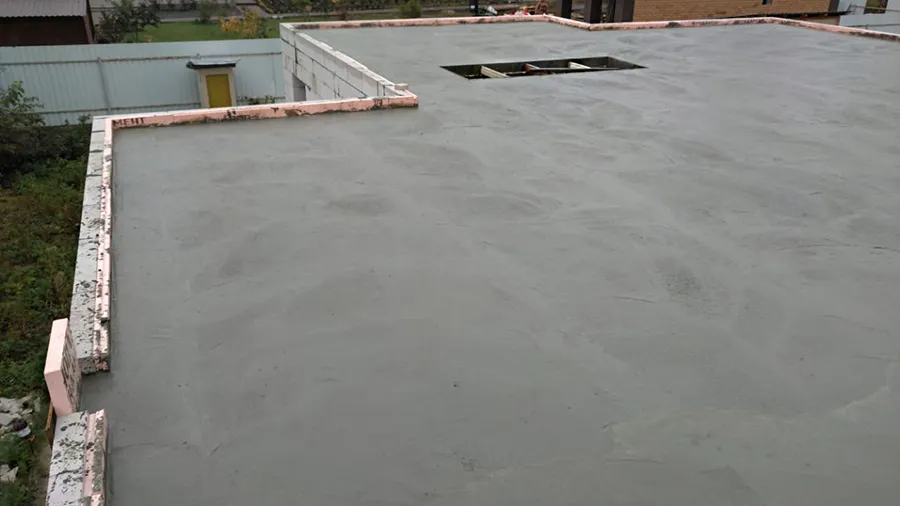

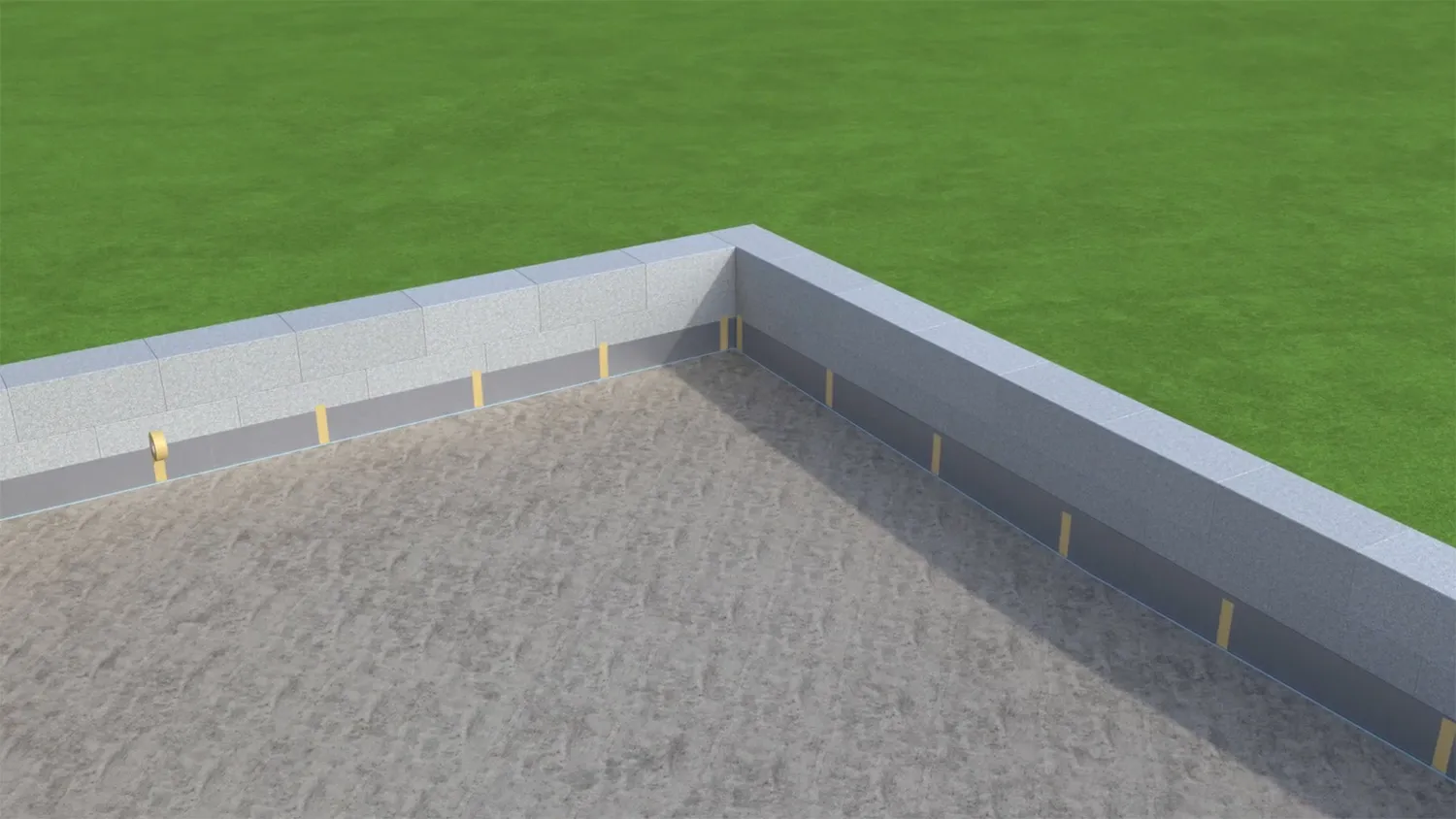

Перед сборкой «пирога» плоской кровли оцените поверхность железобетонной плиты основания. Она должна быть ровной, чистой и сухой, без трещин, сколов, наплывов бетона и мусора. Обнаруженные дефекты обязательно устраните. Трещины и выбоины заделайте ремсоставом, замешанным по инструкции производителя. Наносите его шпателем: тщательно заполняйте все повреждения и выравнивайте поверхность. Дайте отремонтированным участкам полностью высохнуть.

Очистите поверхность кровли и парапетные стены строительным пылесосом. Обработайте их грунтовкой, чтобы уменьшить пыление основания. Состав наносите равномерно с помощью валика, без пропусков. Дождитесь полного высыхания — точное время указано на упаковке.

Антон Шафиуллин

В частном домостроении основанием для плоской кровли может служить не только железобетонная плита. Иногда обустраивают деревянное перекрытие по балкам с дощатым настилом. Такая конструкция позволяет уложить между балками слой утеплителя, идущий в дополнение к сплошному. Это снижает общую толщину кровельного «пирога» сверху и повышает энергоэффективность частного дома. После монтажа межбалочной теплоизоляции поверх перекрытия укладывают основной сплошной слой, а также все остальные материалы в соответствии с выбранной схемой — традиционной или инверсионной.

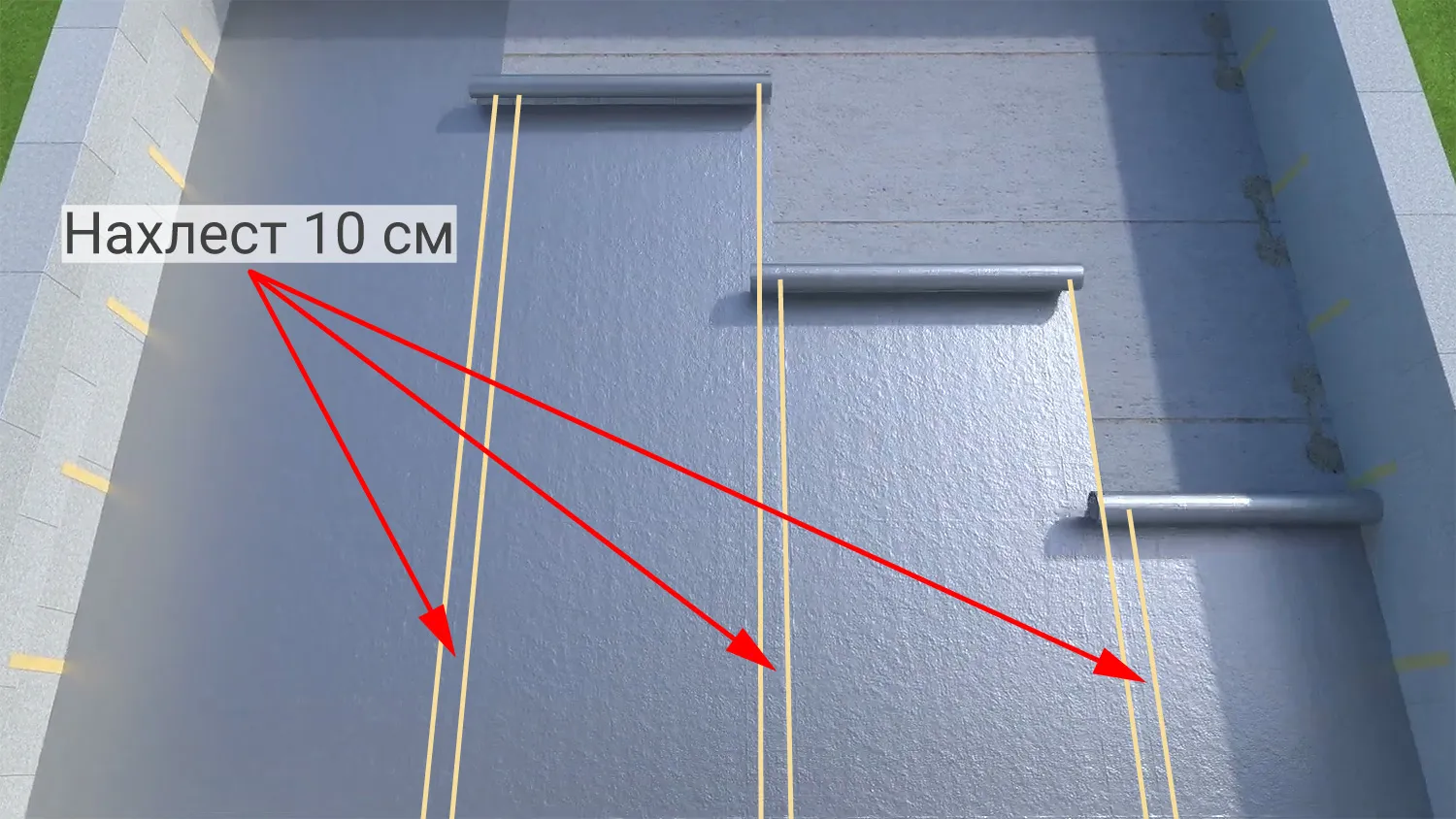

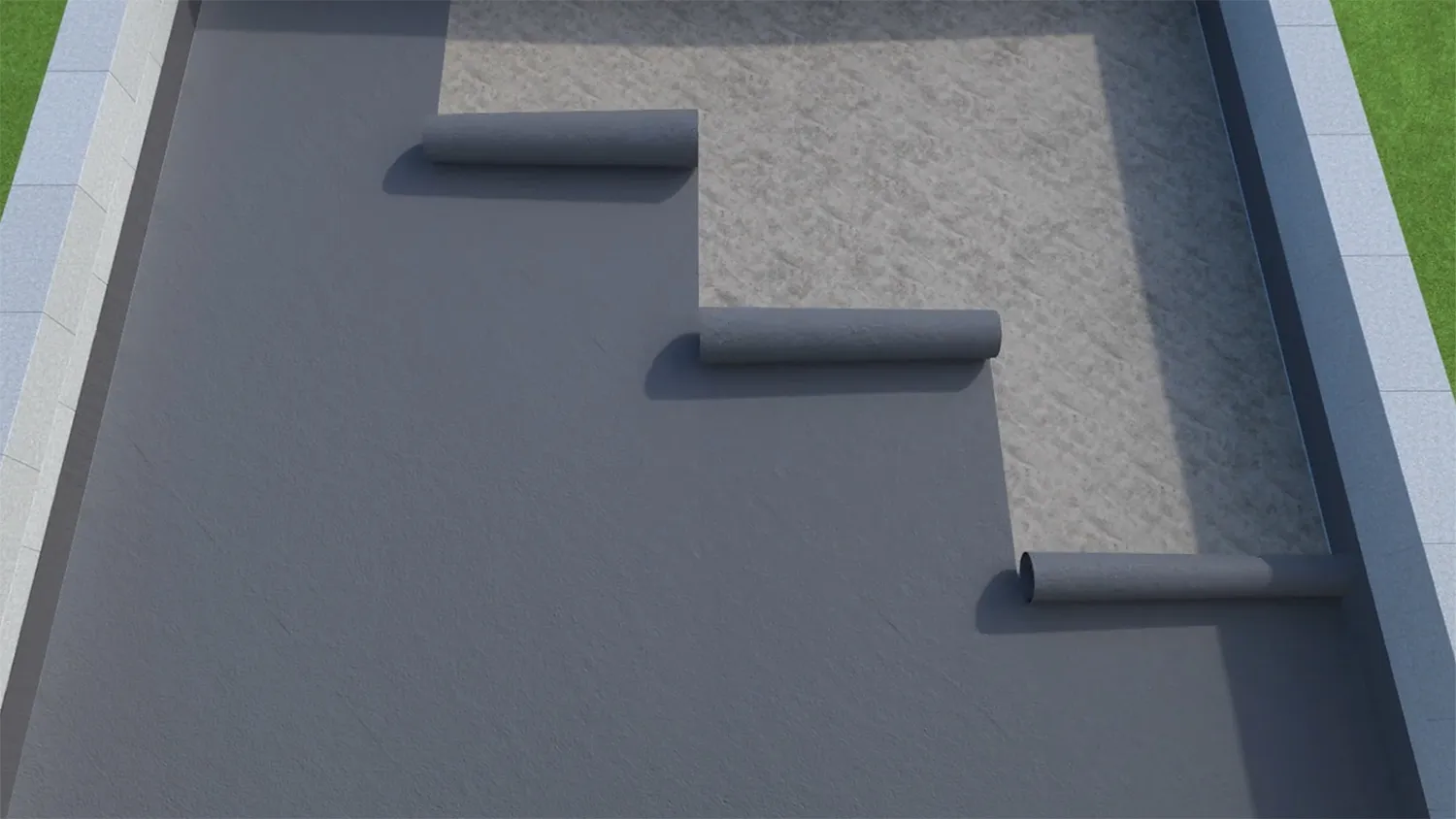

Укладка пароизоляции

Для защиты кровельного «пирога» от водяного пара, поступающего со стороны дома, используют пароизоляцию. При ее отсутствии или неправильном монтаже влага накапливается под слоем гидроизоляции (в случае ее низкой паропроницаемости) или в толще утеплителя, если он волокнистый. Это приводит к снижению долговечности всей кровельной конструкции. Проблема исчезает при грамотном обустройстве пароизоляции, а также при выборе паропроницаемой гидроизоляции на основе ПВХ и использовании аэраторов.

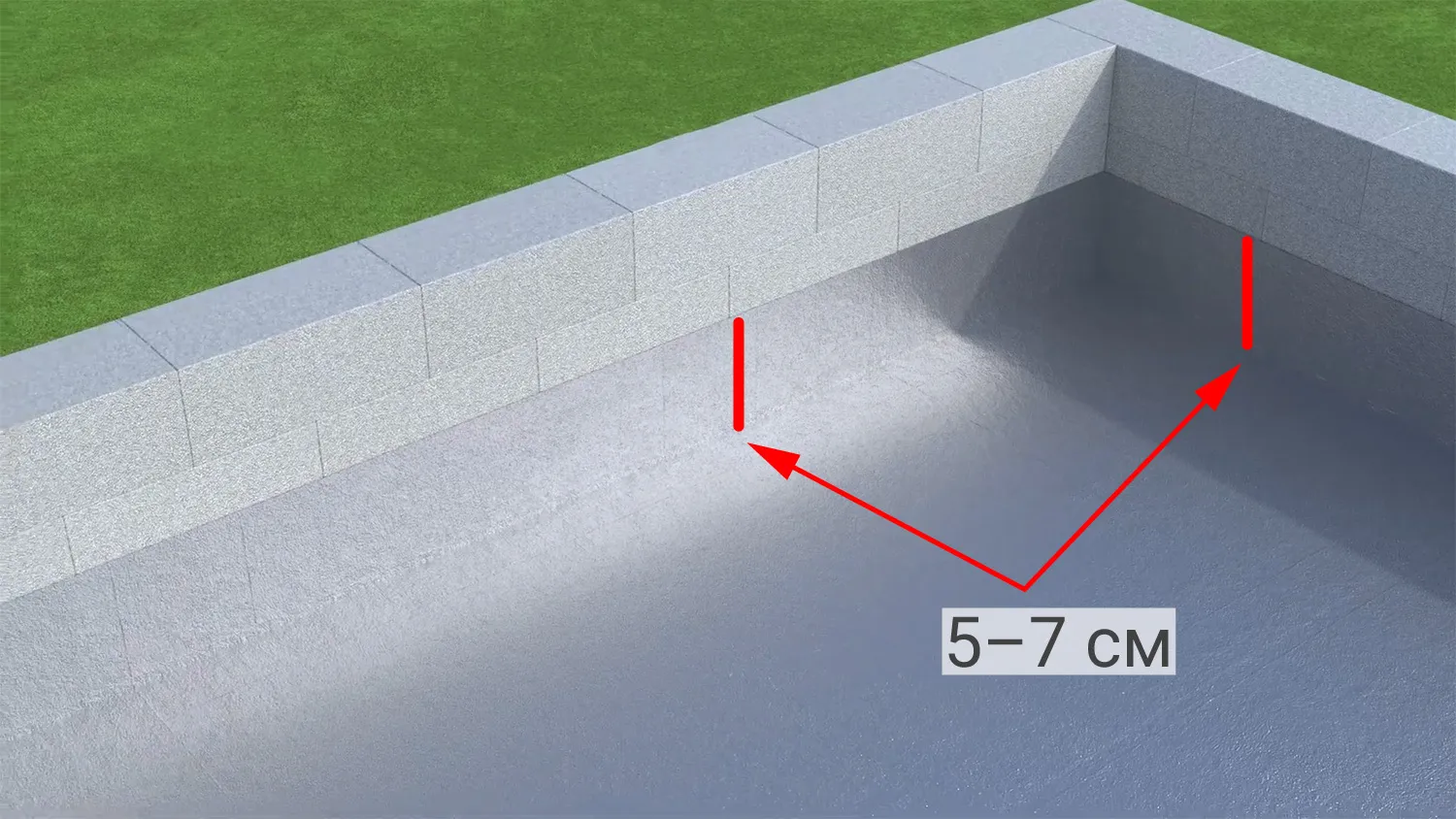

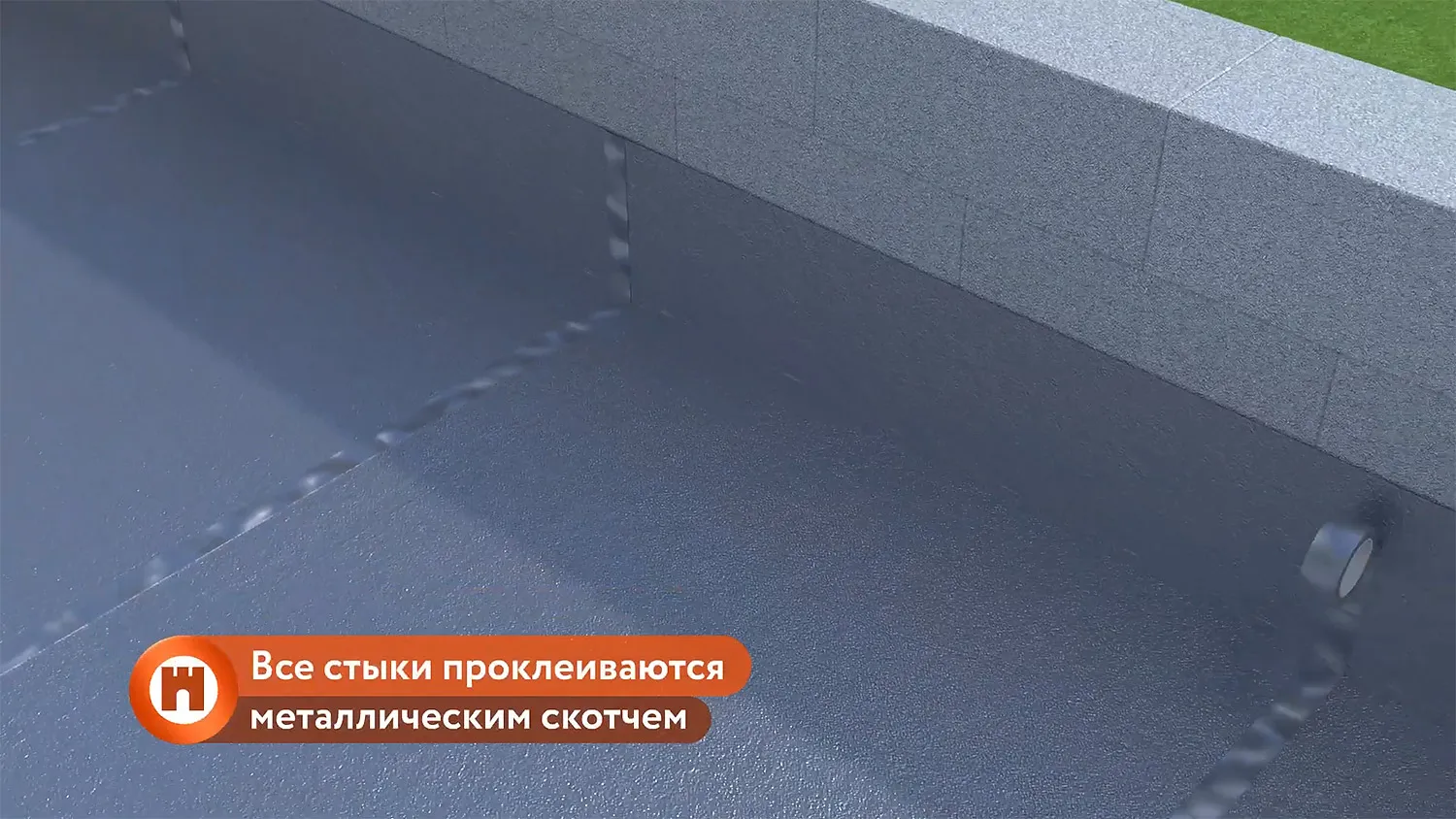

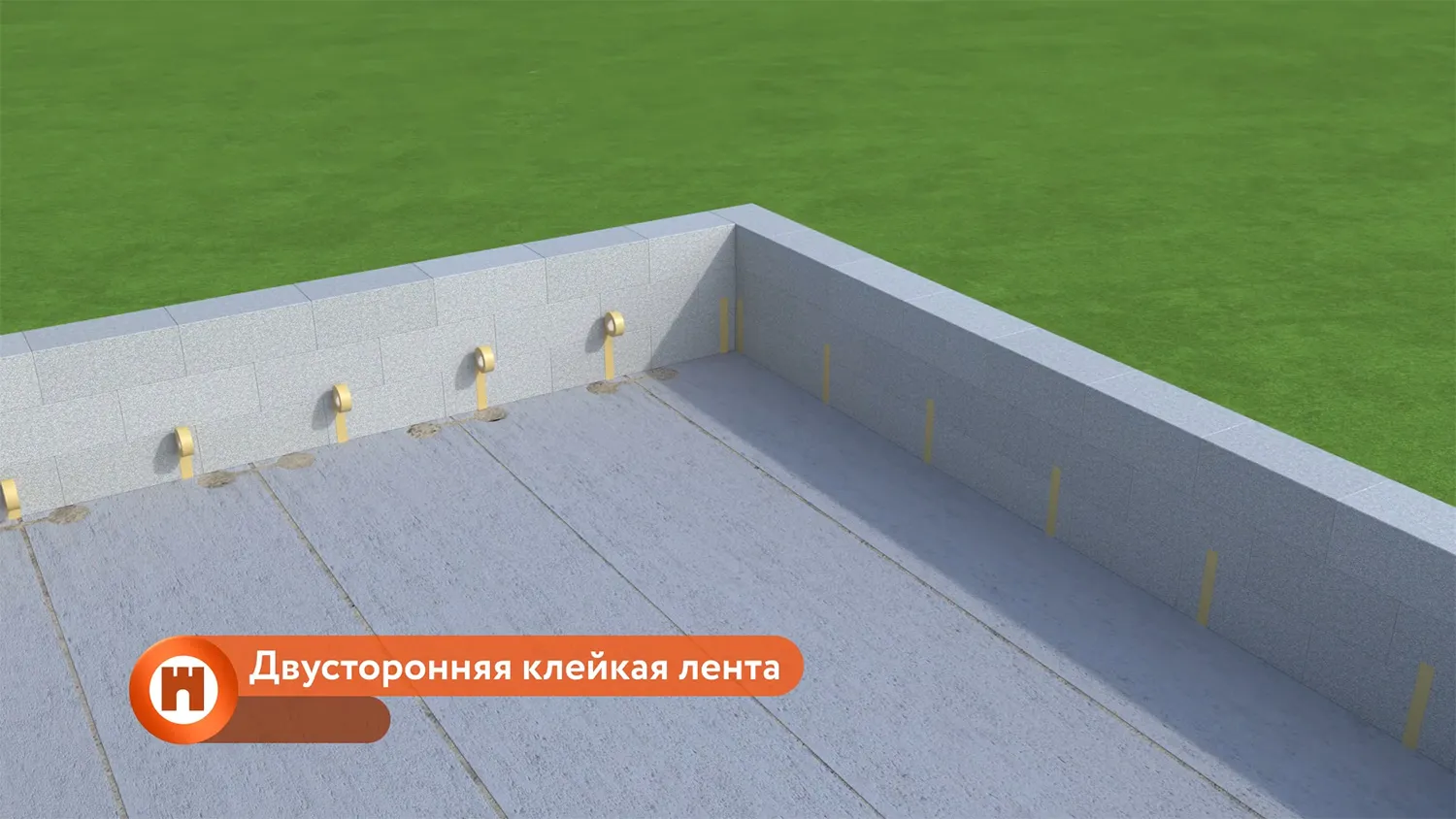

Ключевое требование к монтажу пароизоляции — абсолютная герметичность, особенно в местах стыков и примыканий.

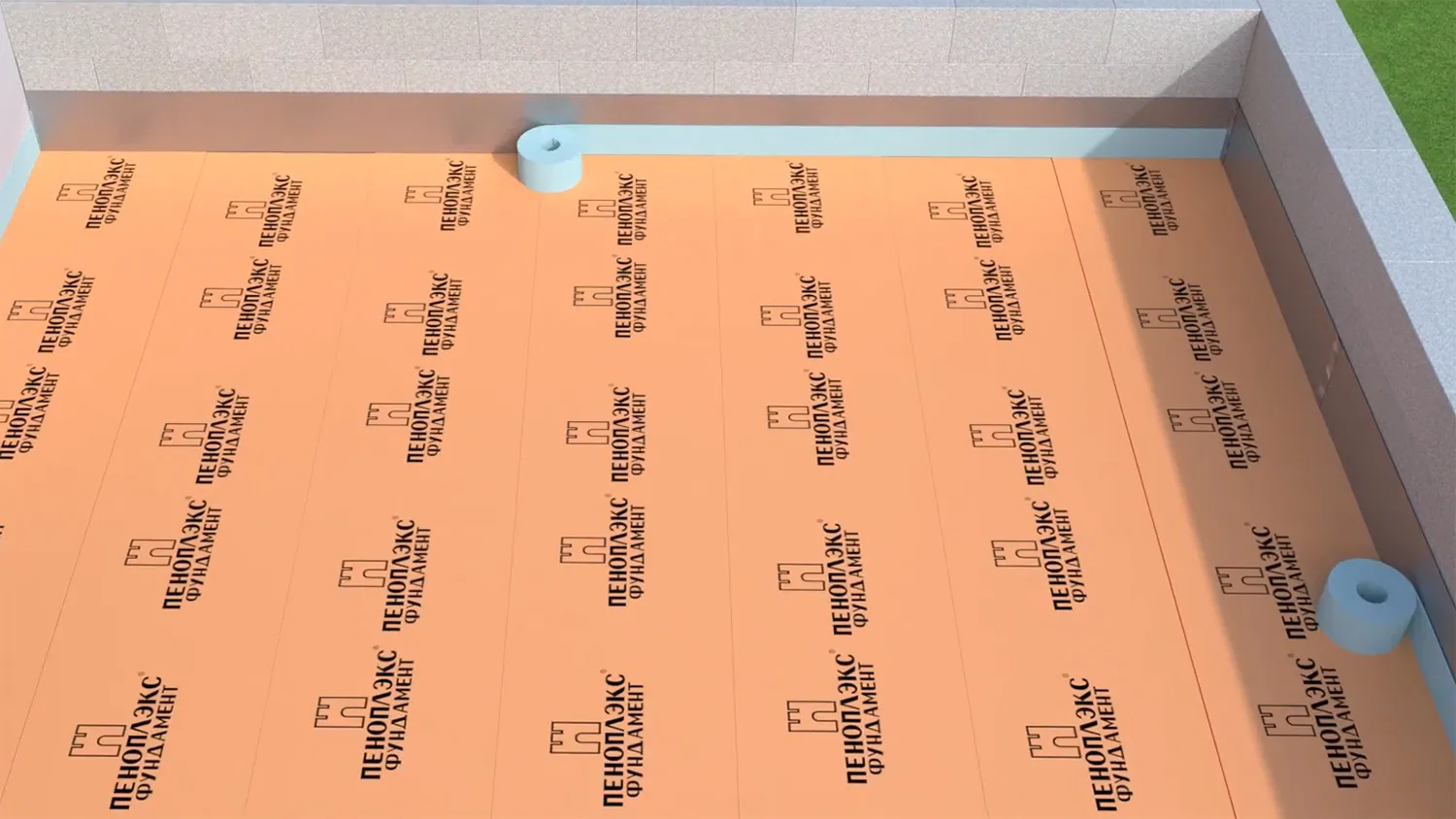

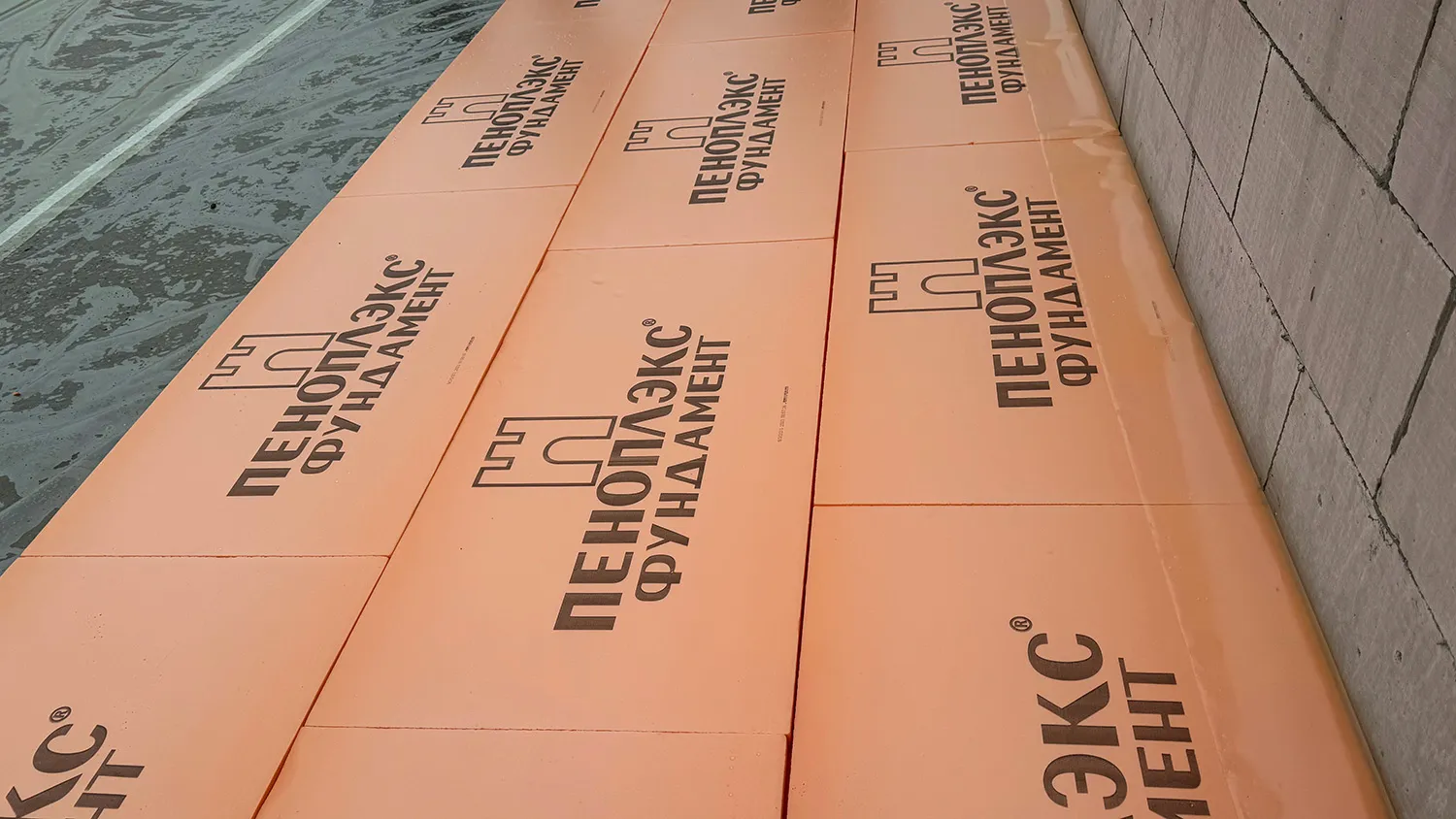

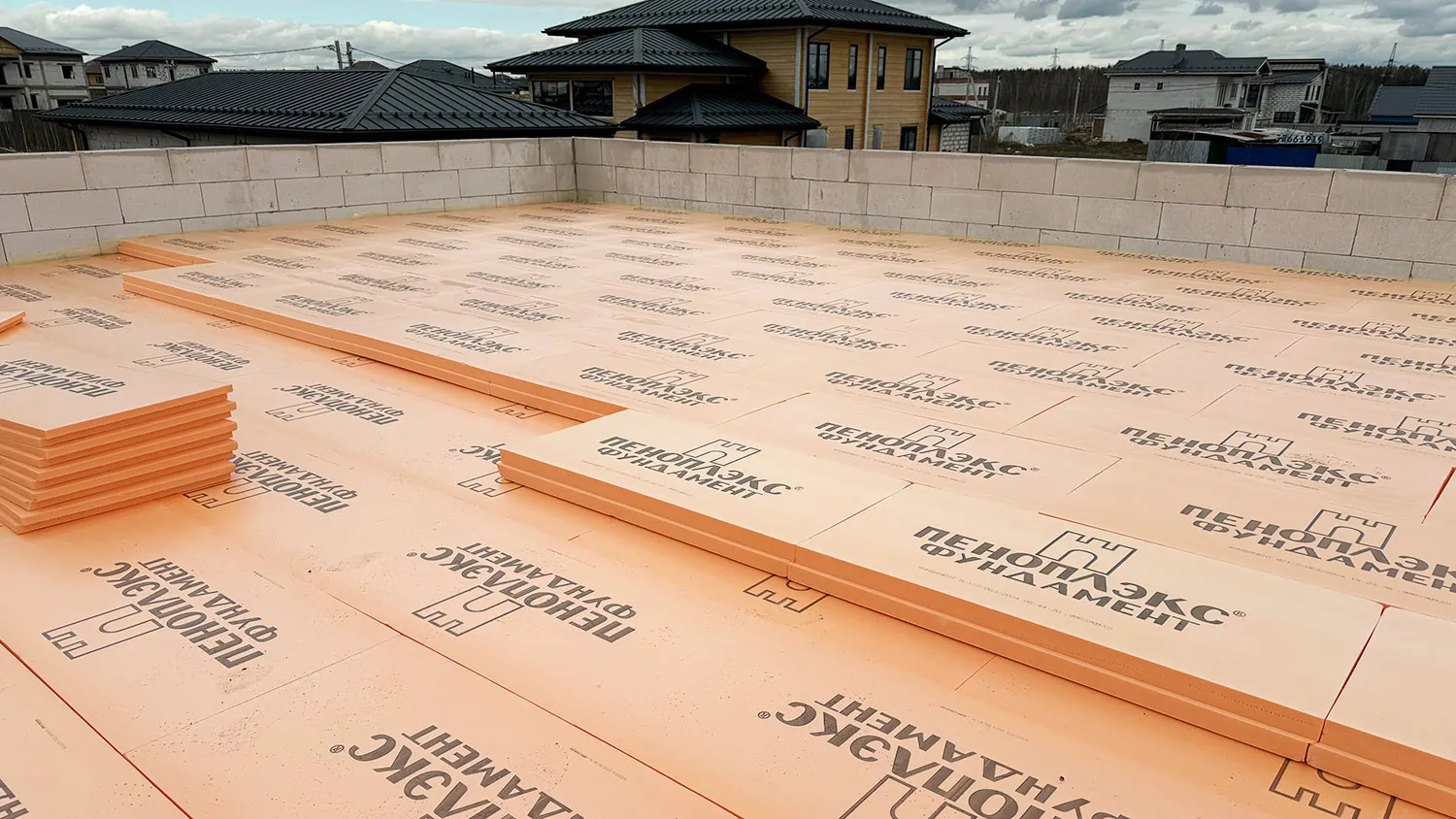

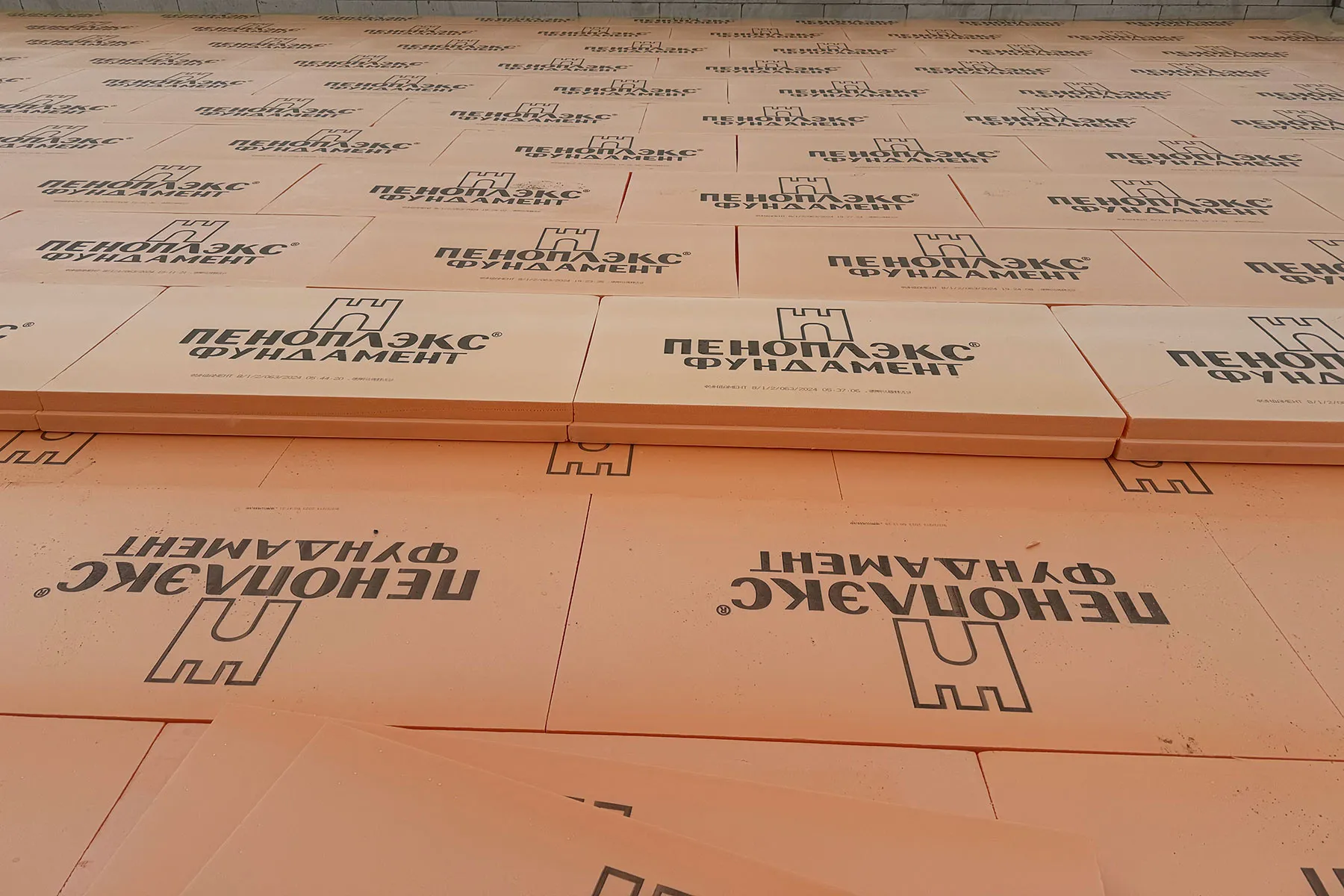

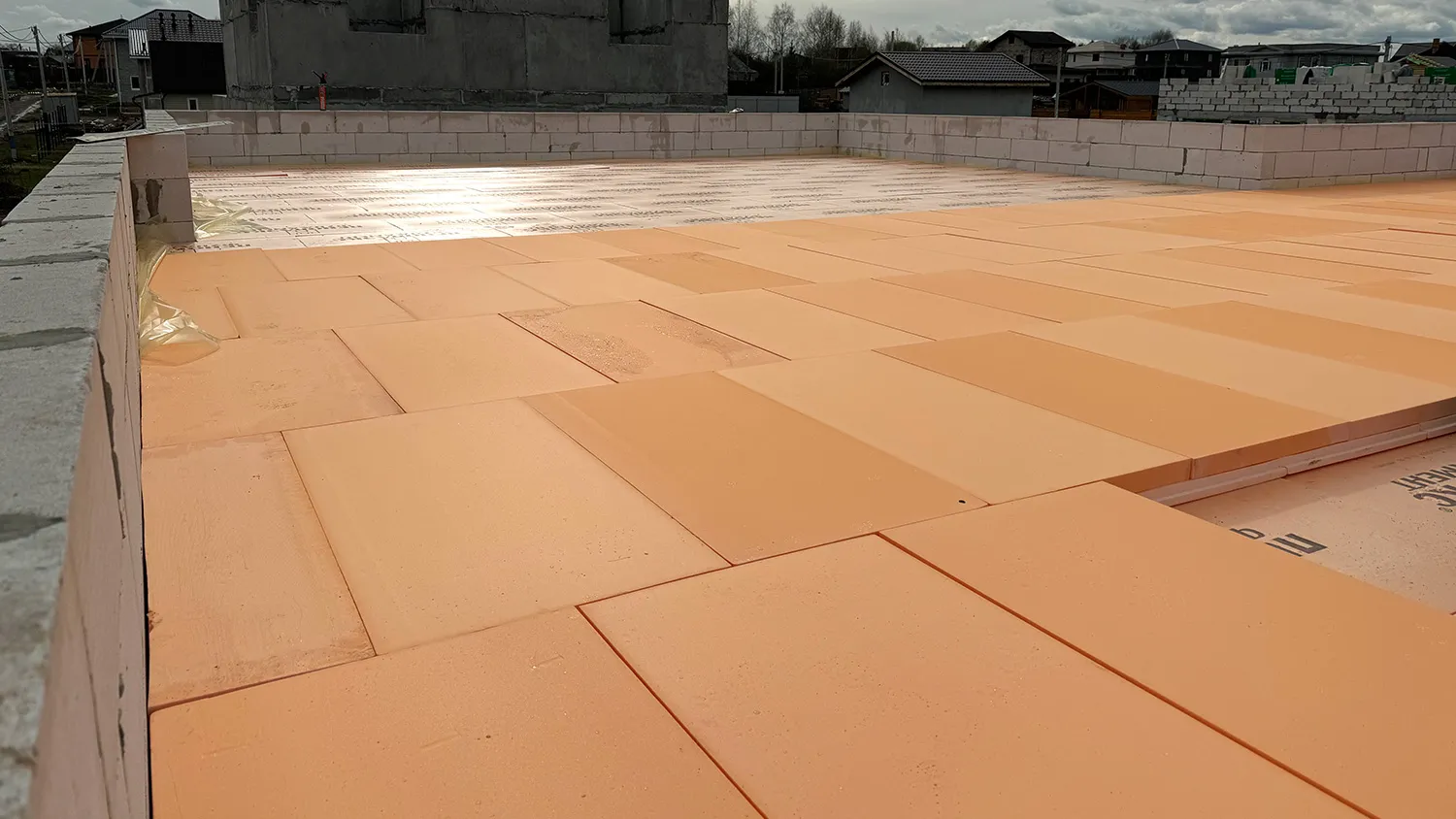

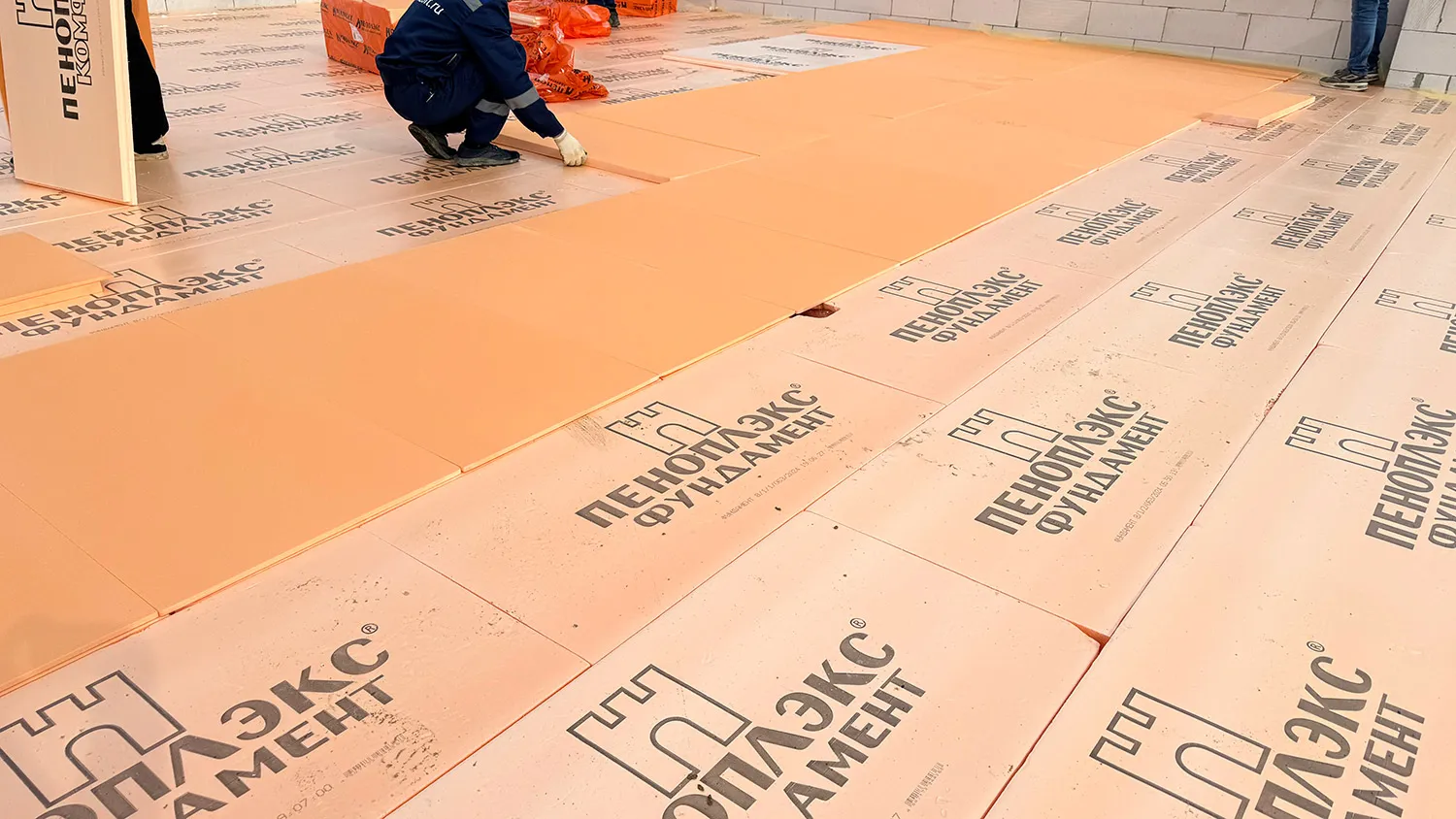

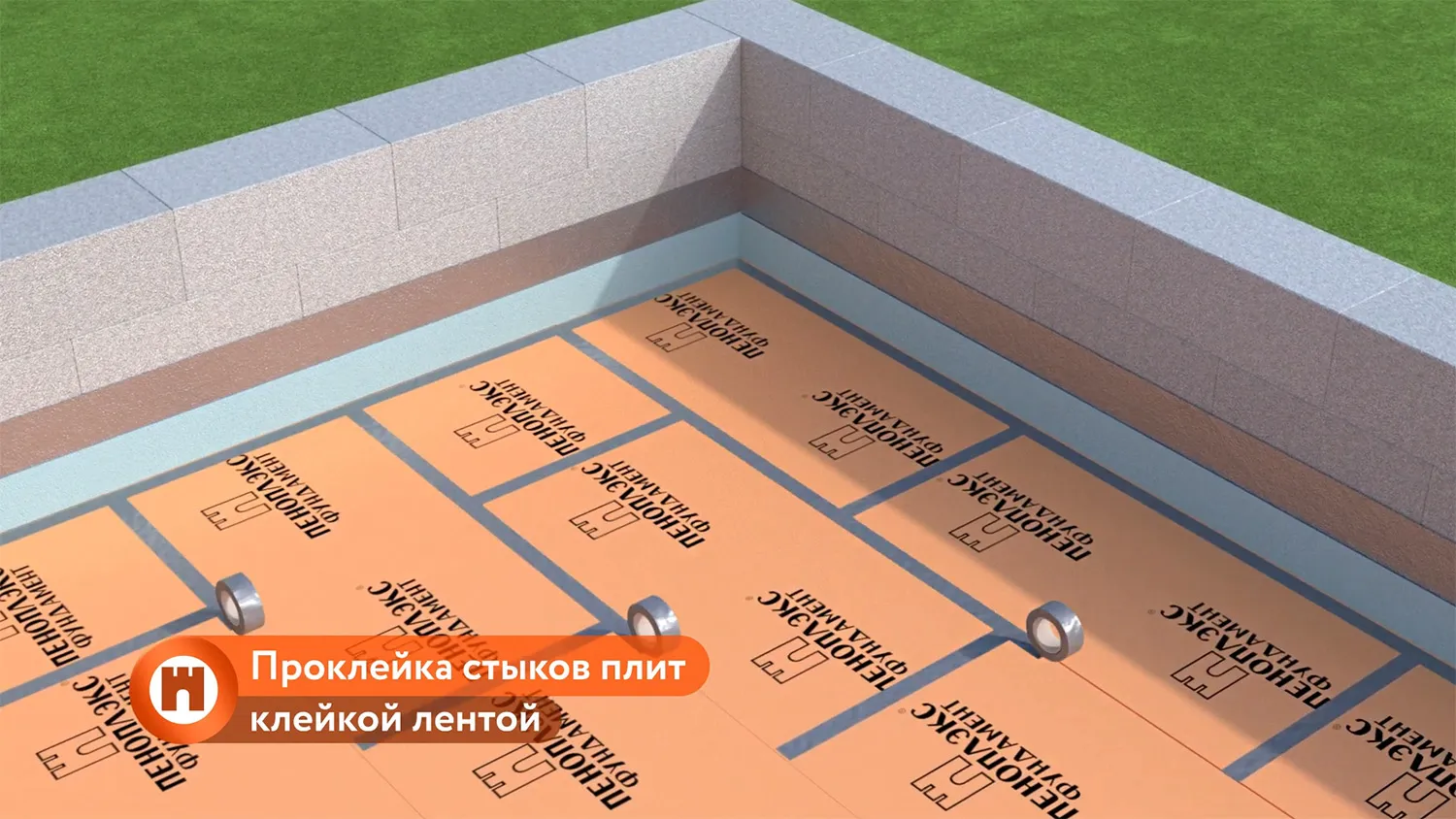

Монтаж утеплителя

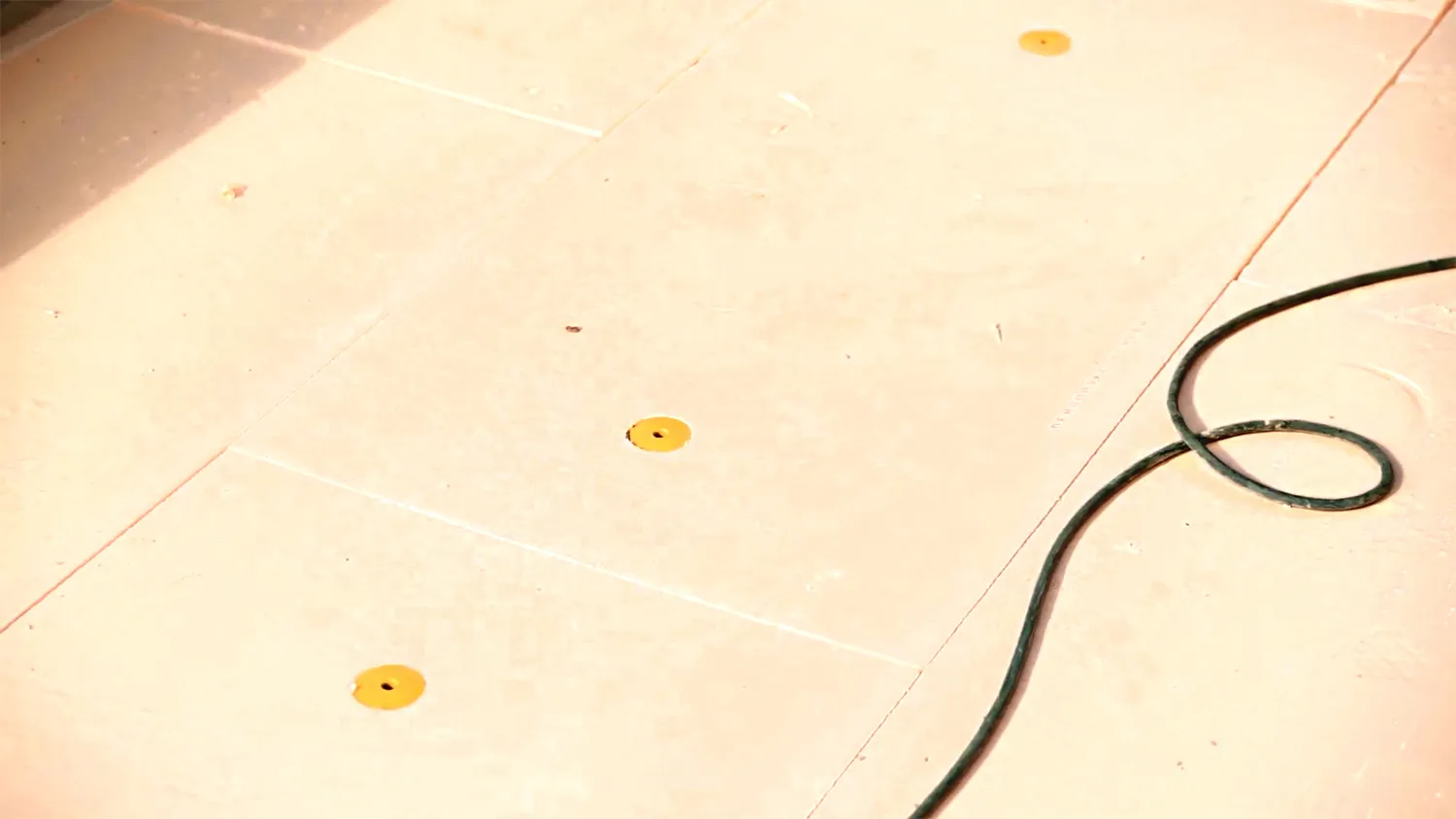

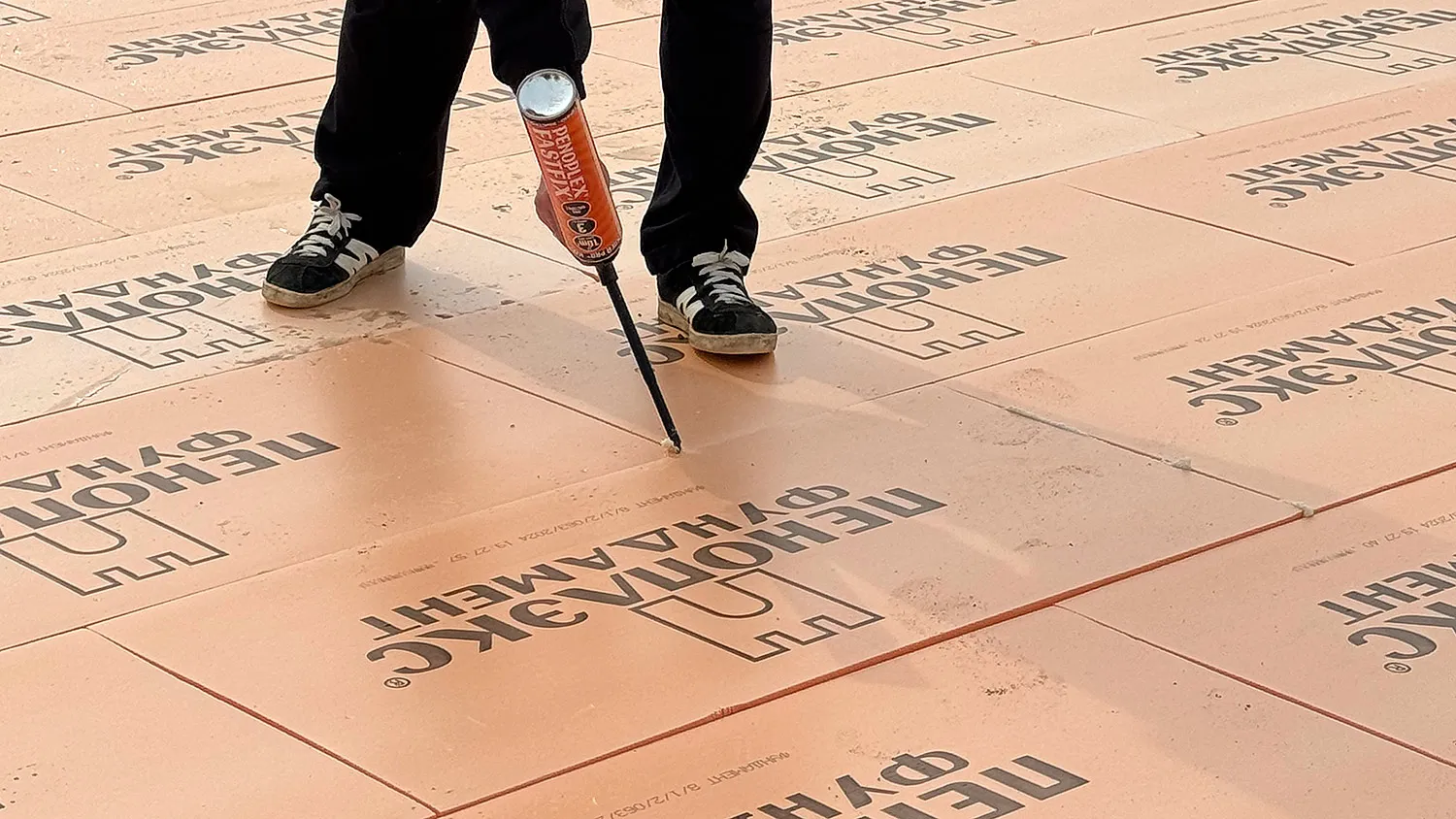

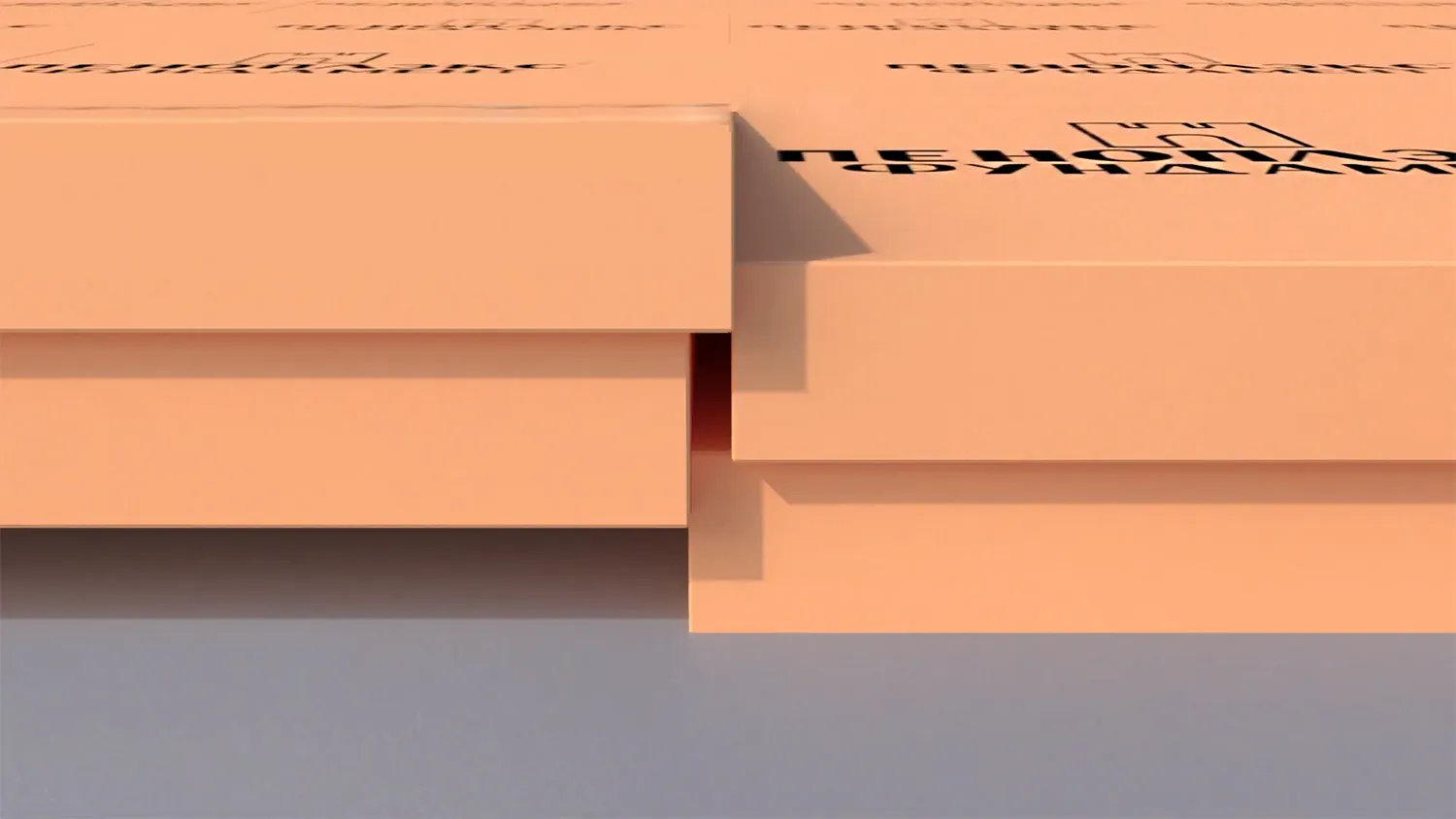

Теплоизоляцию нужно делать минимум в 2 слоя, чтобы смонтировать материал достаточной толщины, а также вразбежку. Это исключит мостики холода, что положительно скажется на энергоэффективности крыши.

Обустройство уклонообразующего слоя

Уклон плоской крыши ― обязательное условие для отвода воды и нормального функционирования. Сформировать его можно одним из способов:

• на этапе теплоизоляции ― укладывают плиты утеплителя переменной толщины

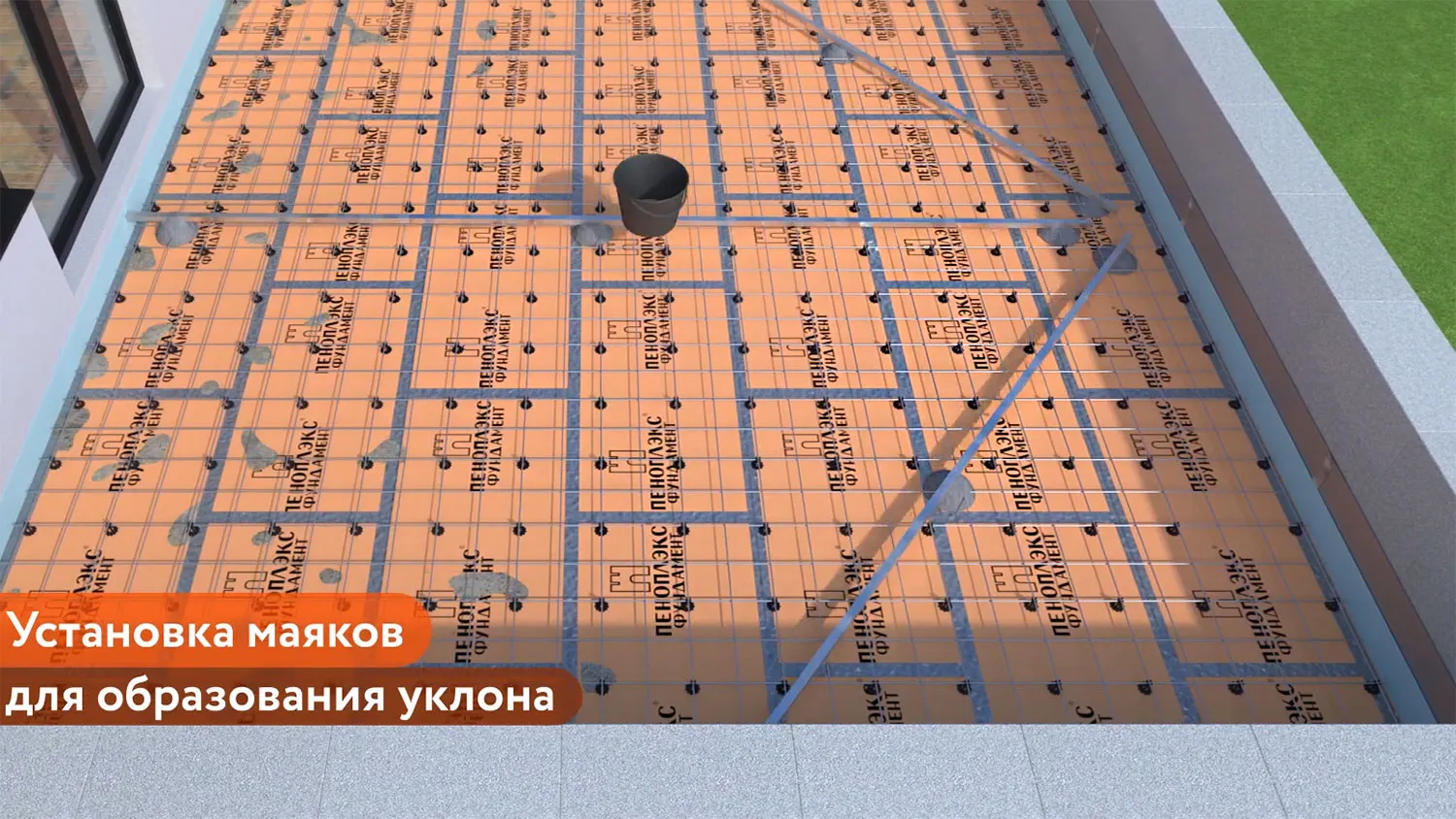

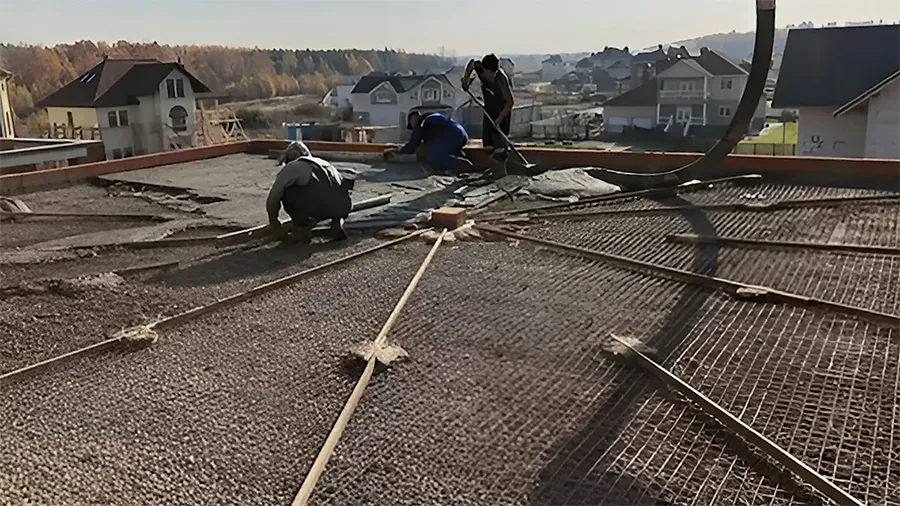

• с помощью выравнивающей стяжки ― устанавливают маяки, по которым раствором формируют уклон по проекту
• с помощью керамзита

София Бочкарева

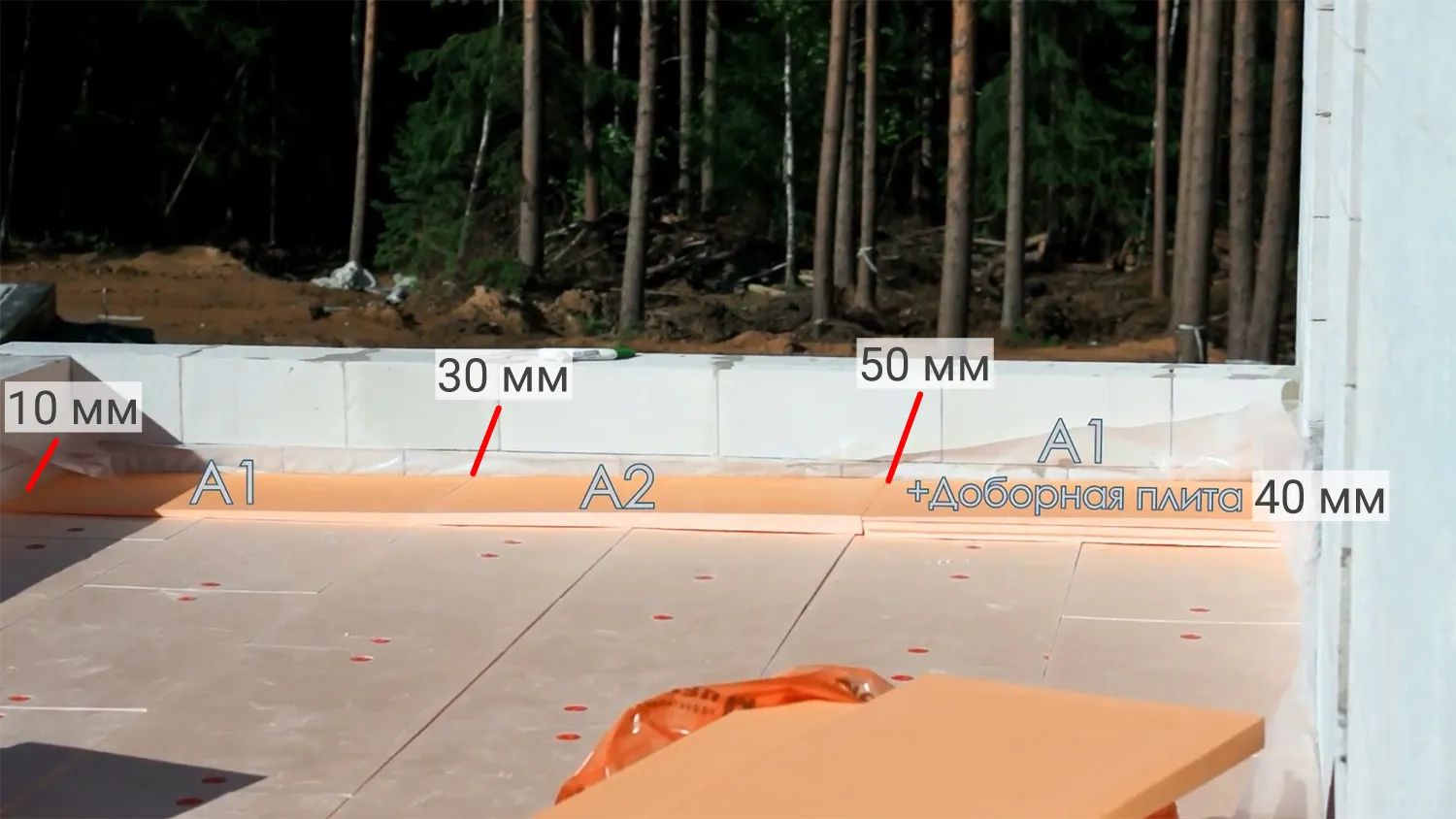

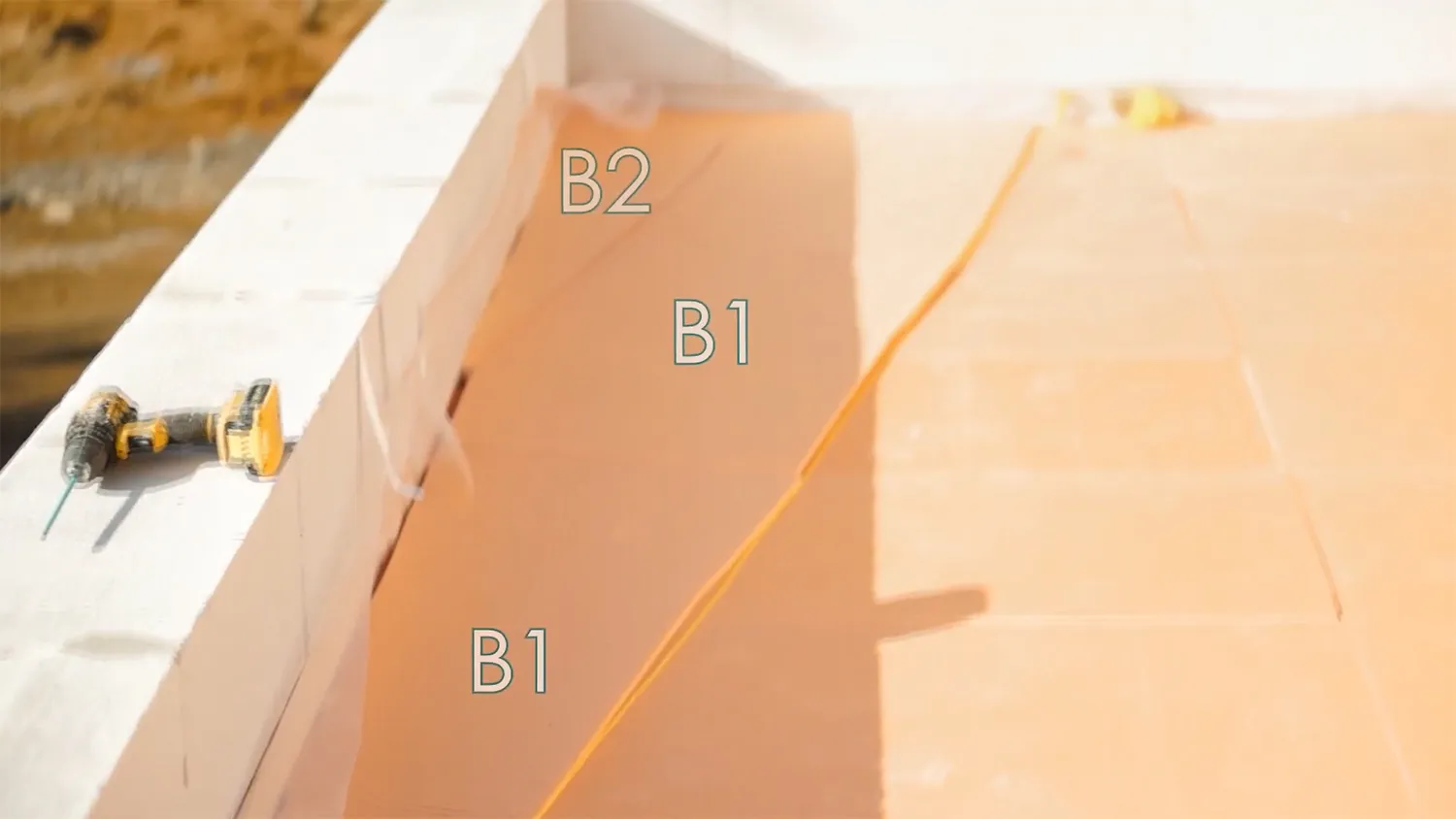

Создание уклона с помощью специальных листов ЭППС — более простой и удобный способ. Стоит выбрать именно его, если плоскую кровлю вы утепляете своими руками. Монтируйте готовые плиты переменной толщины ПЕНОПЛЭКС УКЛОН, задавая нужный для геометрии крыши уклон. Например, от конька к ендове или парапету, а поверх них контруклон — для отвода воды в воронку.

В пошаговом мастер-классе рассмотрим варианты создания уклона и с помощью ЭППС, и выравнивающей стяжкой.

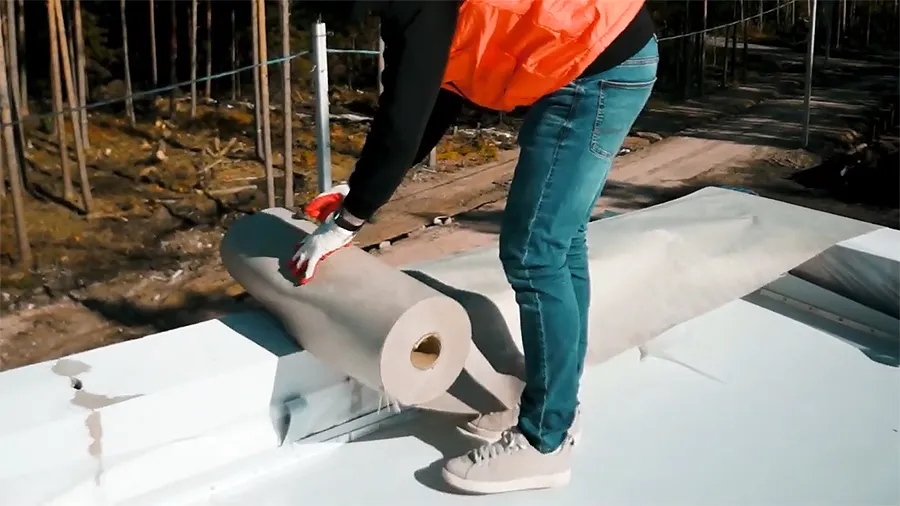

Обустройство разделительного слоя

Если уклон создавали с помощью утеплителя, а не стяжки, укладка разделительно-защитного материала — обязательный этап.

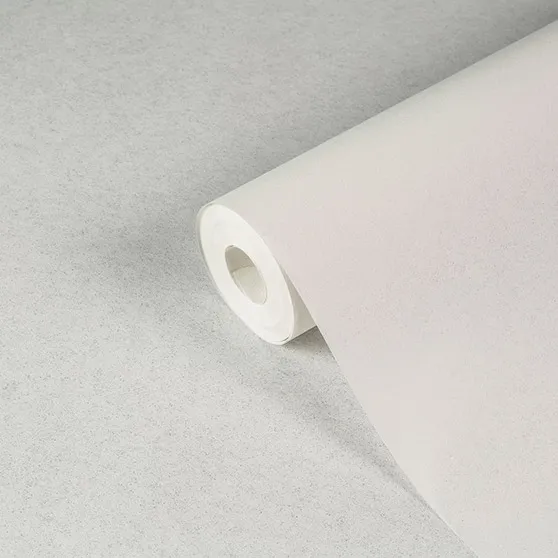

В качестве разделителя используют стеклохолст или термоскрепленный геотекстиль. Полотна раскатывают по утеплителю с небольшим нахлестом около 10 см. Они должны лежать свободно, без натяжения, складок и повреждений. К стенам разделитель приклеивают на двустороннюю ленту каждые 20–30 см. Герметизировать нахлесты или стыки не нужно: прослойка не обязана быть герметичной.

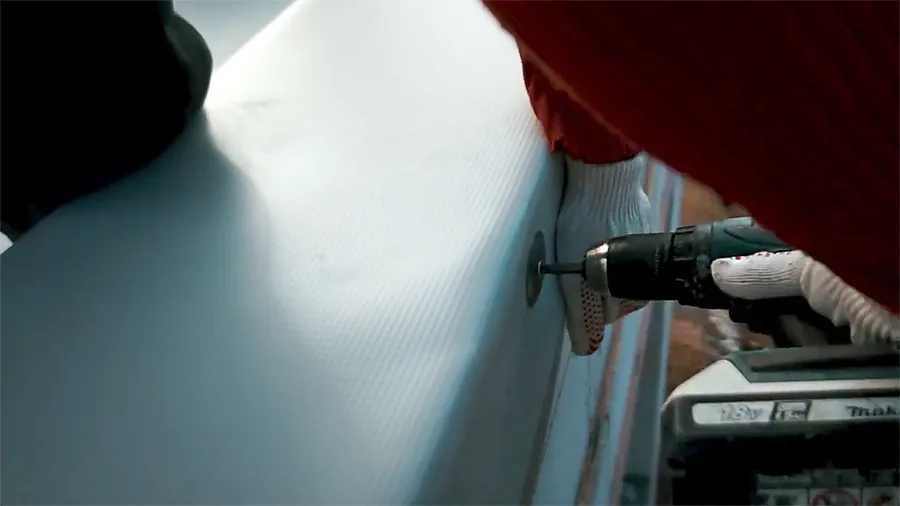

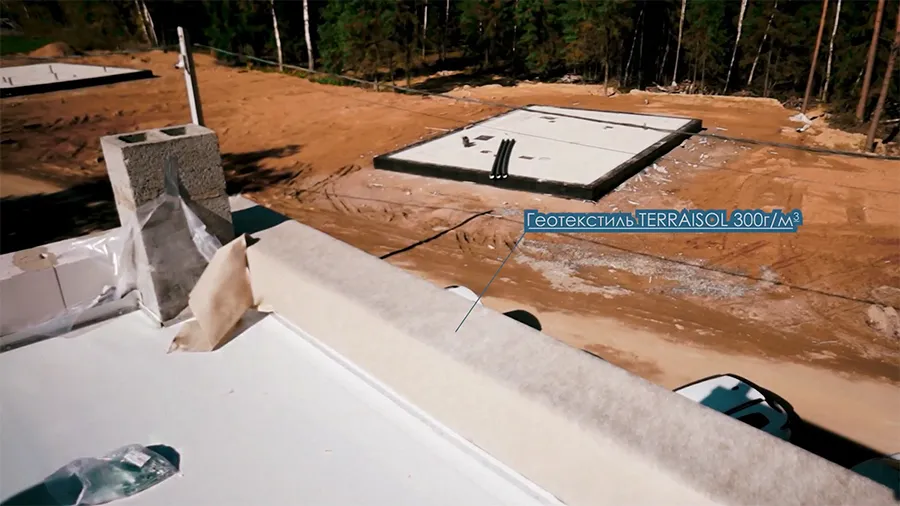

На шершавые парапеты из газобетона также укладывают защитный слой — обычно из геотекстиля плотностью 300 г/м². Он не дает ПВХ-мембране протираться механически.

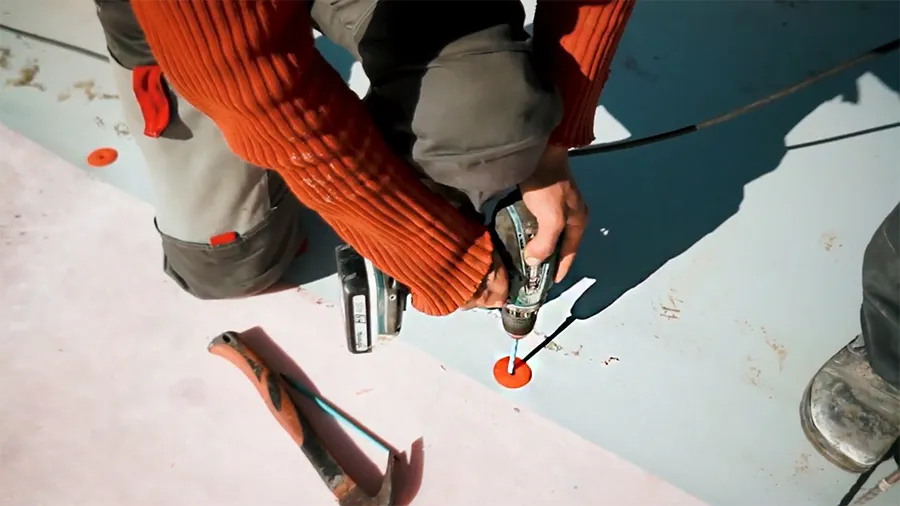

Монтаж гидроизоляции

Гидроизоляционный слой — завершающий элемент кровельного «пирога» плоской крыши. Он принимает на себя воздействие дождя, снега и перепадов температур, обеспечивая полную защиту конструкции от атмосферной влаги. От качества его обустройства зависит долговечность всей кровли.

Выбор гидроизоляции влияет на необходимость выполнения цементно-песчаной стяжки. Она нужна, если вы хотите уложить на крышу битумные рулонные материалы. Монтаж выполняют в два этапа: сначала поверхность обрабатывают праймером для лучшего сцепления, затем кровельной горелкой наплавляют несколько слоев гидроизолирующего материала, покрытого битумом. Открытый огонь воздействует только на стяжку и не касается утеплителя, что соответствует противопожарным нормам.

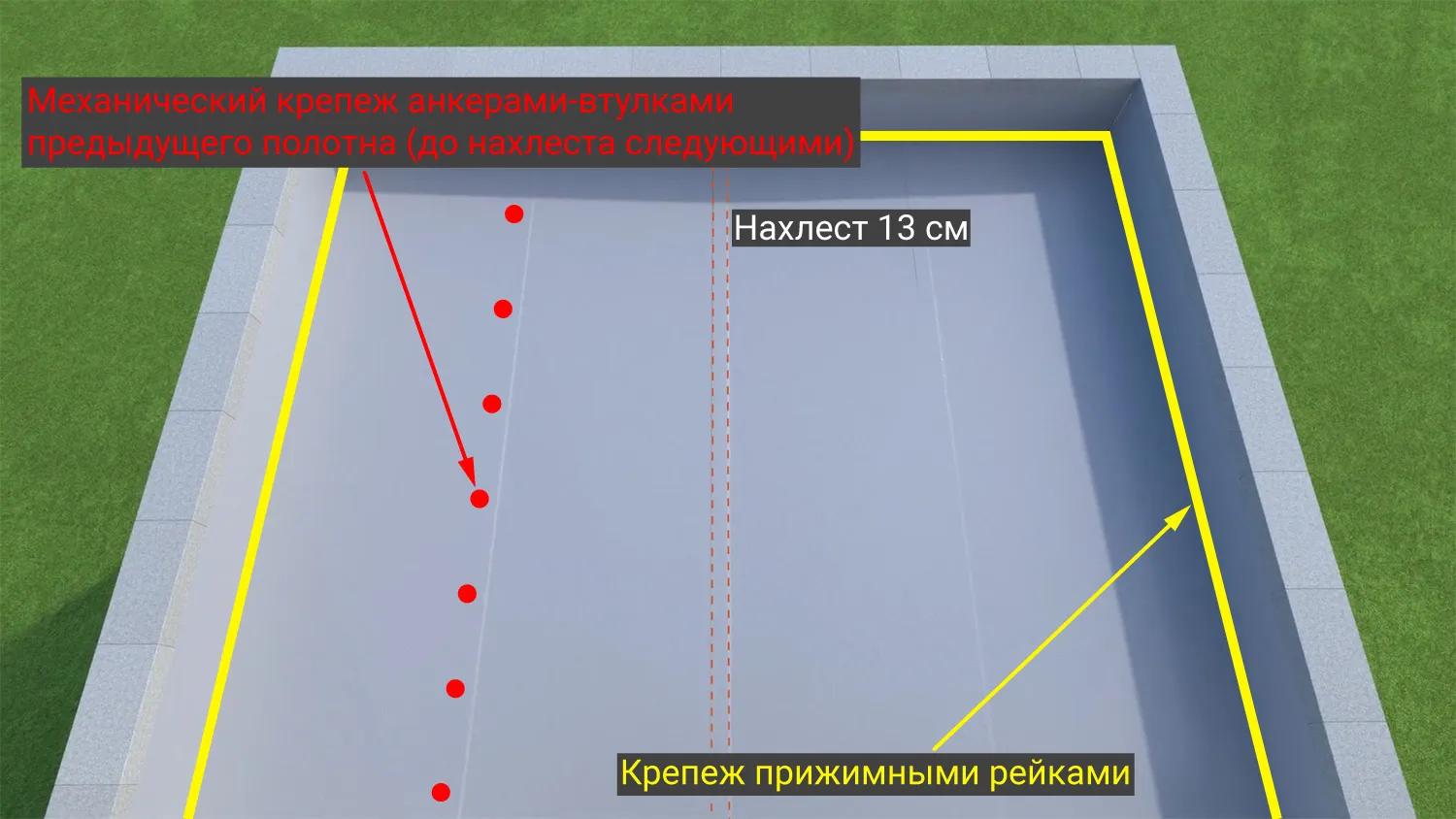

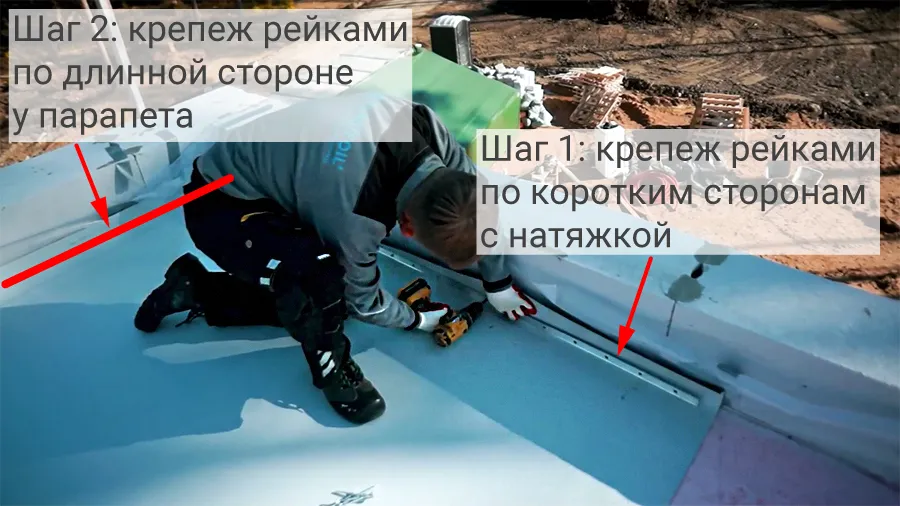

Для вариантов без стяжки, когда поверх экструдированного пенополистирола лежит геотекстиль или стеклохолст, применяют «холодные» системы с мембранами из ПВХ, ТПЛ или ЕПДМ (EPDM). Их монтаж не требует огня, только нагрева воздухом.

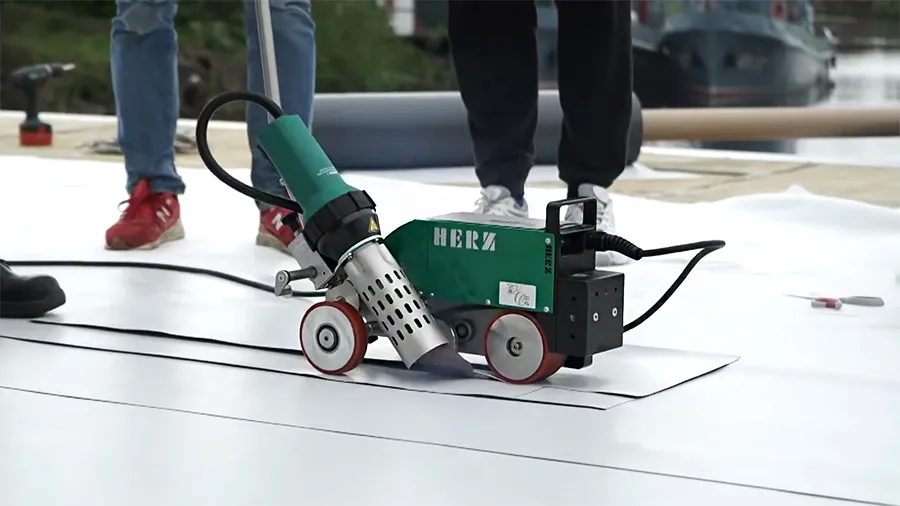

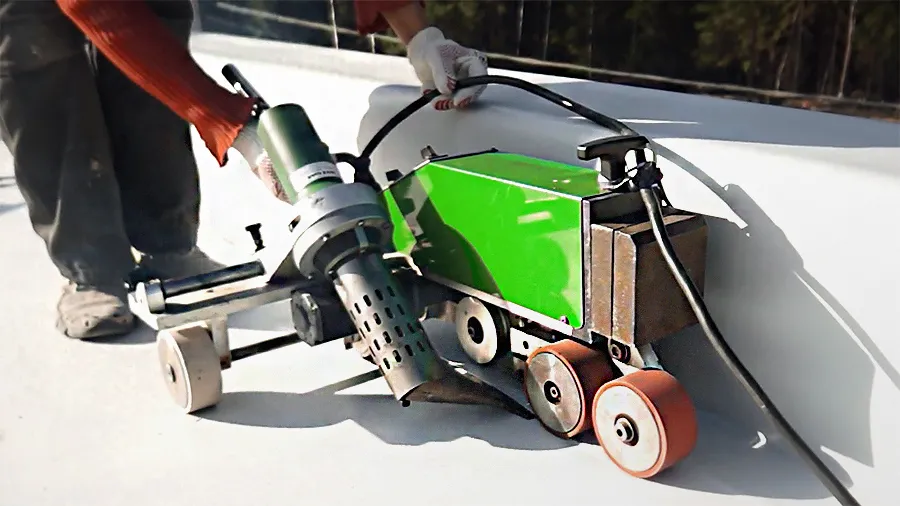

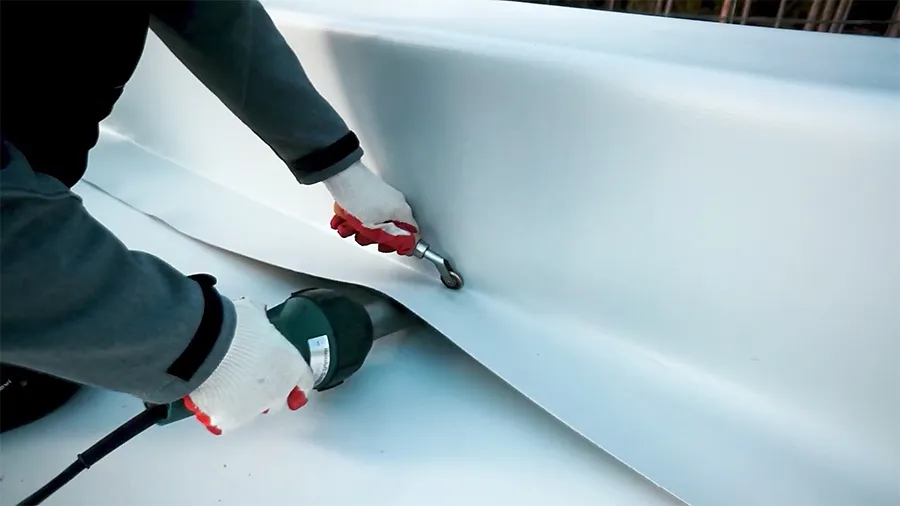

Для «холодной» сварки гидроизоляции необходим автоматический сварочный аппарат горячего воздуха. Это оборудование узкоспециализированное, поэтому его выгоднее взять в аренду или привлечь специалистов.

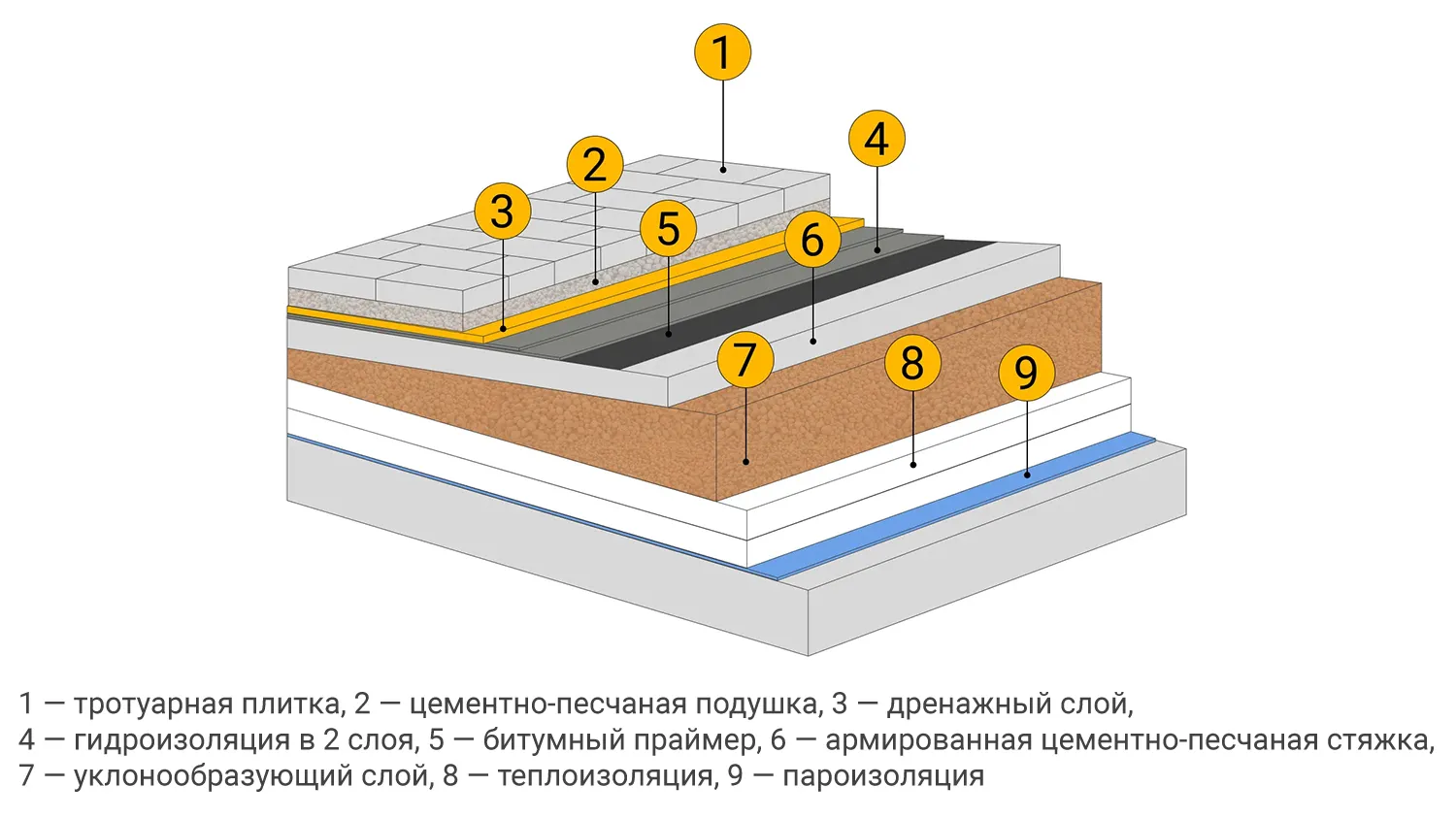

На этом утепление неэксплуатируемой традиционной плоской кровли закончено. Чтобы сделать ее эксплуатируемой, необходимо добавить несколько слоев:

• Дренажный. Нужна специальная мембрана или слой из промытого высушенного гравия.
• Выравнивающий. Опционален, можно пропустить. На выбор — цементно-песчаная стяжка или песчаная подсыпка.
• Финишное покрытие. Например, тротуарная плитка на стяжке или песчаной подушке.

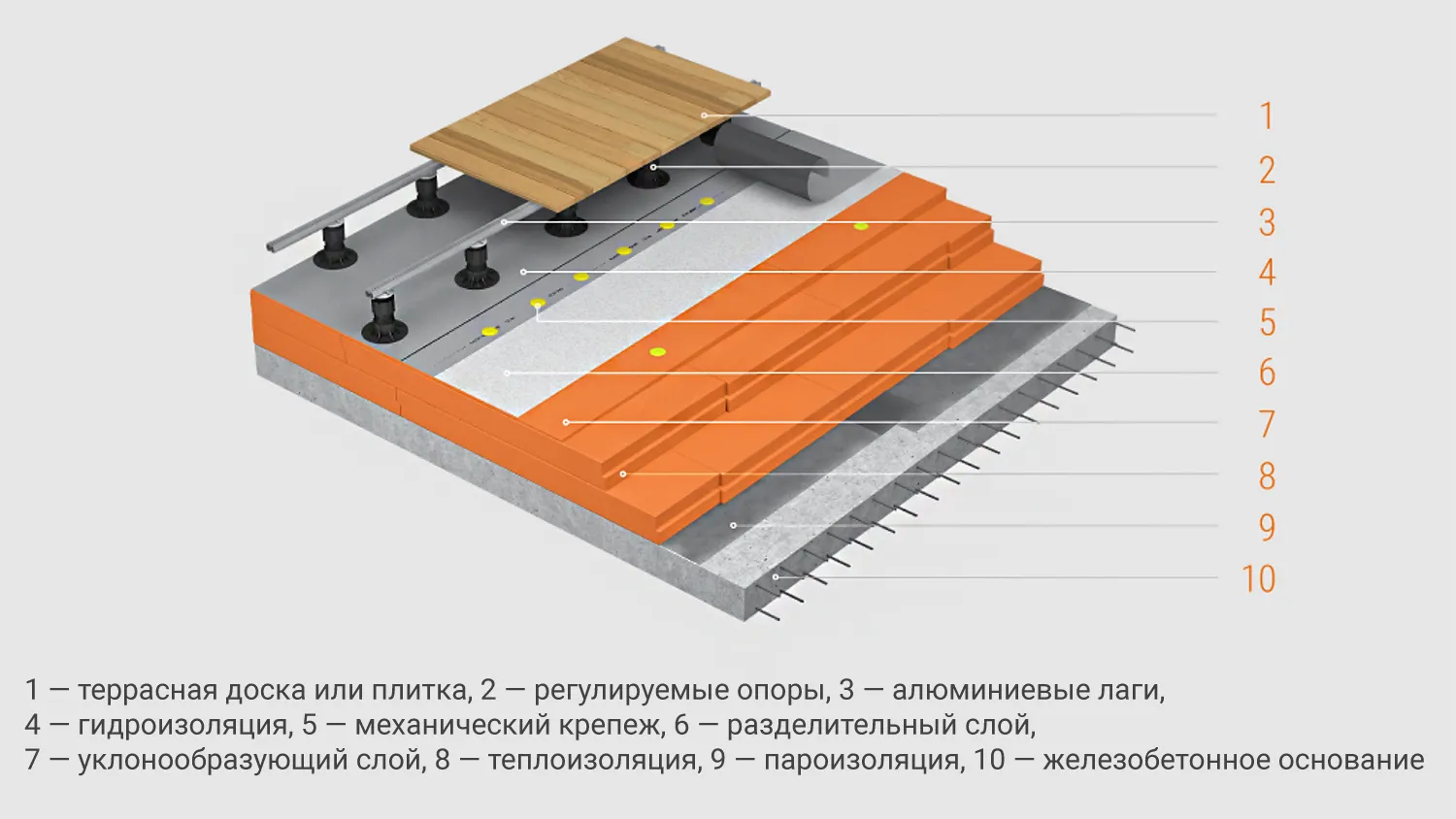

Второй вариант — поставить регулируемые опоры на гидроизоляцию, а на них — террасную доску.

Нюансы при утеплении эксплуатируемой плоской кровли

Для нормального функционирования эксплуатируемой крыши при сборке нужно учесть несколько важных моментов:

• Требования к прочности и плотности. Главная особенность ― высокая прочность утеплителя на сжатие. Материал должен выдерживать значительное давление (люди, мебель, оборудование, грунт), не деформируясь более чем на 10 % от первоначальной толщины. Совет специалистов — брать теплоизоляцию с показателем 45–70 кПа для обычных пешеходных зон и 120–200 кПа для мест с высокой нагрузкой. Чаще всего выбирают ЭППС, который способен выдержать до 45 тонн на 1 м².
• Организация дренажа. При отсутствии эффективного водоотвода влага застаивается в системе. Это увеличивает нагрузку на конструкцию и сокращает срок ее службы. Дренаж должен быть исправным и качественным.
• Неподходящее финишное покрытие. Гравий годится только для неэксплуатируемых кровель. На открытую крышу кладут тротуарную плитку, террасные доски, бетонные плиты на регулируемых опорах. Реже делают «зеленую» кровлю.

Частые ошибки при утеплении плоской крыши

Недочеты на этапе проектирования и монтажа могут существенно снизить эффективность теплоизоляции плоской кровли. Распространенные ошибки:

• Отсутствие уклонов или их неправильная организация. При недостаточном уклоне (менее 1,5 %) вода не отводится к воронкам и задерживается на поверхности. В результате образуются застойные зоны, которые зимой превращаются в ледяные участки и постепенно разрушают гидро- и теплоизоляцию.
• Некорректный теплотехнический расчет. Если толщина утеплителя выбрана «на глаз» или без запаса, конструкция может промерзать. Это приводит к смещению точки росы внутрь помещения и появлению конденсата на потолке.
• Повреждение или нарушение герметичности пароизоляции. В таком случае влага изнутри помещений беспрепятственно проникает в утеплитель. Если это минеральная вата, она потеряет свои свойства.

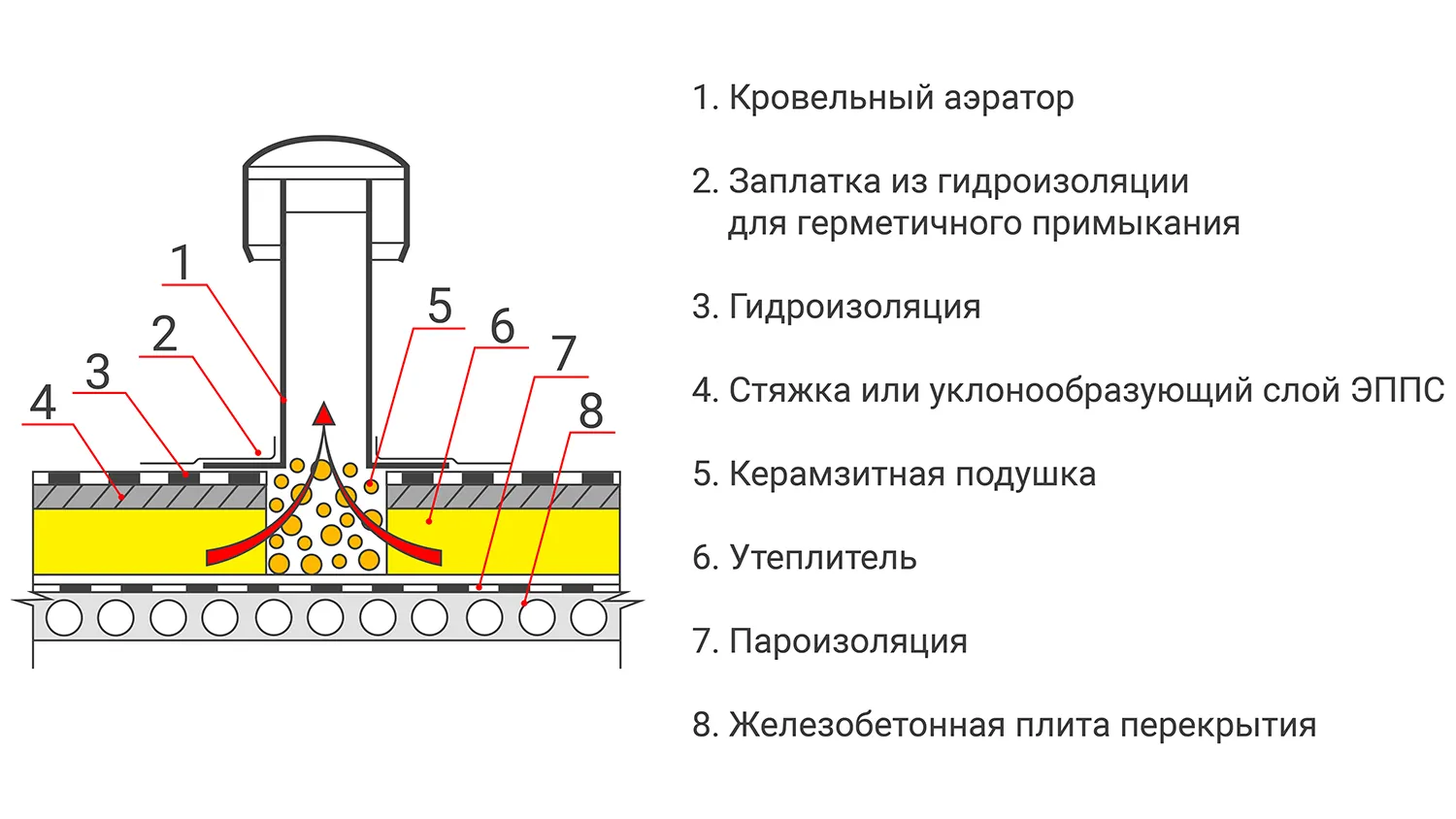

• Отсутствие вентиляционных элементов. Если у подкровельного пространства нет организованного выхода пара, в системе накапливается влага. Результат ― вздутие гидроизоляции и сокращение срока службы. Выбирайте полимерную гидроизоляцию и устанавливайте аэраторы, если хотите этого избежать.

Дальнейший уход за кровлей

Если следить за состоянием крыши и вовремя ремонтировать, она прослужит гораздо дольше. Что нужно делать:

• Осматривайте гидроизоляционное покрытие не реже двух раз в год для своевременного выявления повреждений. Сразу же устраняйте дефекты, закрывайте заплатками пробоины.
• Очищайте водосточные воронки и систему водоотвода после осеннего листопада.
• Зимой убирайте снег с поверхности кровли, чтобы снизить нагрузку на конструкцию.
• Следите, чтобы на поверхности крыши не было застойных зон и луж. Это поможет избежать разрушения слоев при замерзании воды.
• Проверяйте работоспособность аэраторов, обеспечивающих вывод влаги из подкровельного пространства.
• Выбирайте только безопасные инструменты для очистки — пластиковые или деревянные. Металлическими легче порвать гидроизоляцию.
• Защищайте кровельное покрытие от механических повреждений, воздействия химических веществ и перегрева во время любых работ.
• Регулярно ухаживайте за растительностью и системой полива при наличии «зеленой» кровли.

Часто задаваемые вопросы

Резюме

Плоская кровля — крыша с минимальным уклоном (1,5–3 %), который необходим для отвода воды к воронкам. Она бывает эксплуатируемой и неэксплуатируемой.

Специалисты выделяют два основных способа утепления плоской крыши:

• Традиционная. Теплоизоляция находится под гидроизоляцией и защищена от влаги. Допустимо использование водопоглощающего утеплителя, например минеральной ваты.
• Инверсионная. Утеплитель располагают над гидроизоляцией для защиты от механических и температурных воздействий. Применяют более прочные плитные материалы, как правило, экструдированный пенополистирол.

Перед началом работ проводят расчет толщины теплоизоляции. Критично важна последовательная установка всех слоев системы. В процессе обеспечивают герметичность паро- и гидроизоляции, организовывают уклон, ставят элементы водоотводной и вентилирующей систем.
