Если в доме и на участке нет водостоков, потоки дождевой и талой воды могут затопить фундамент, испортить дорожку, подмыть корни деревьев, затопить беседку или натворить других бед. Система водоотведения помогает организовать контролируемый отвод дождевой и талой воды и направить ее в нужное русло. Расскажем, как правильно сделать такую систему.
Источник: shutterstock.com
Зачем нужна система водоотведения
Система водоотведения на участке решает сразу несколько важных практических задач:
- снижает нагрузку на гидроизоляцию фундамента
- не дает воде затекать в подвал, уменьшает вероятность появления плесени и грибка на стенах внутри помещений
- защищает грунт от переувлажнения, сохраняет качество почвы, в частности, верхнего слоя — это важно для здоровья растений
- осушает сад и садовые дорожки, предотвращает образование скользких поверхностей, снижая риск травм и повышает безопасность передвижения по участку
- защищает террасы и другие постройки на участке
Что входит в систему водоотведения
В систему водоотведения входят водосточная система, отмостка, ливневая канализация и дренажная система. Количество и расположение дождеприемников и лотков, диаметр труб и направление их прокладки, а также другие компоненты системы в каждом случае выбирают индивидуально.
Для проектирования и расчета ливневой канализации загородного дома можно использовать СП 32.13330.2018 «Канализация. Наружные сети и сооружения. СНиП 2.04.03-85». Рекомендации этого свода правил годятся как для проектирования вновь строящихся систем водоотведения, так и для реконструкции имеющихся.
Водосточная система
Задача водосточной системы — собирать дождевую и талую воду с крыши и безопасно для фасада отводить ее к земле. Выбирать водосточную систему лучше всего на этапе проектирования кровли и монтировать одновременно с ней.
Как сделать ливневый водосток для частного дома

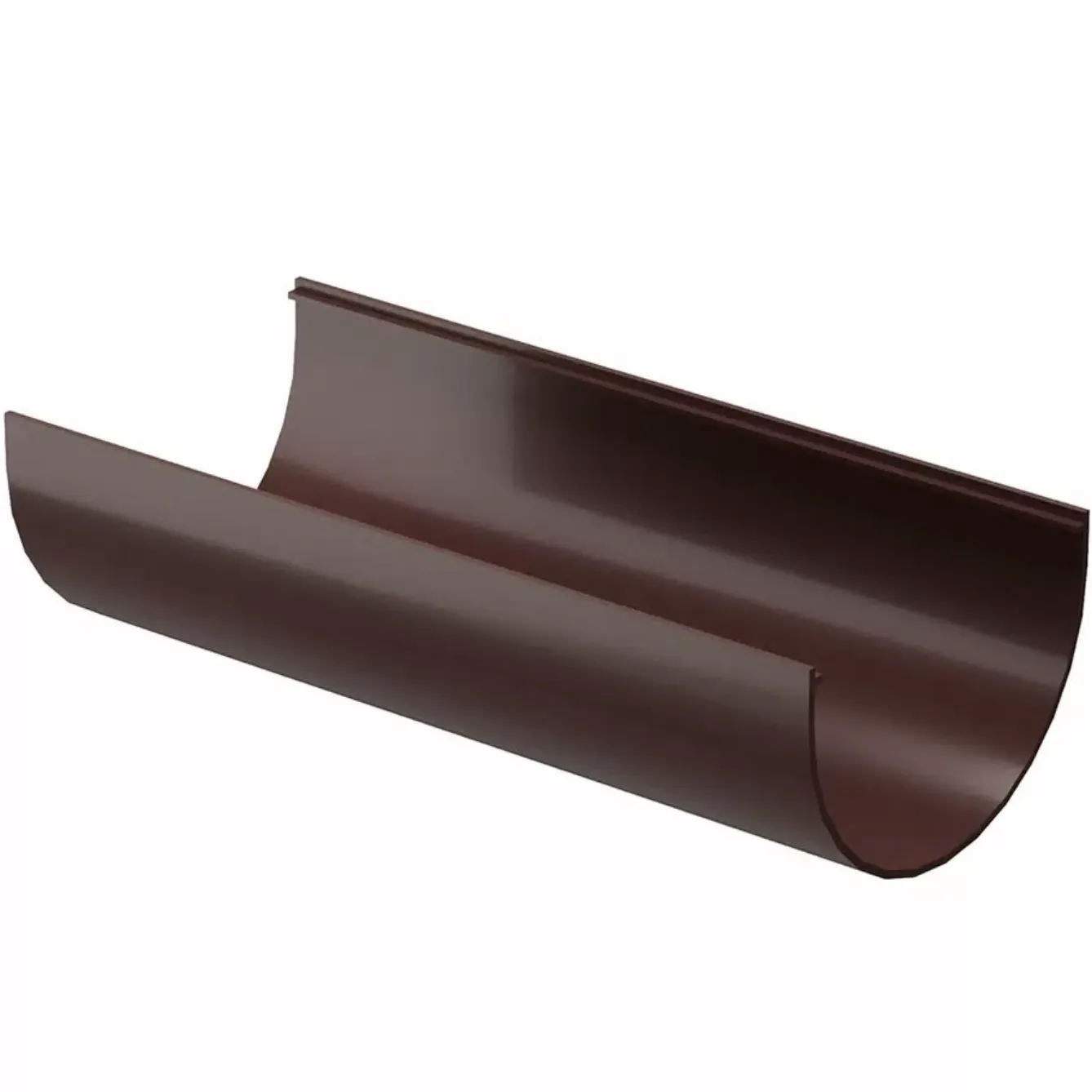

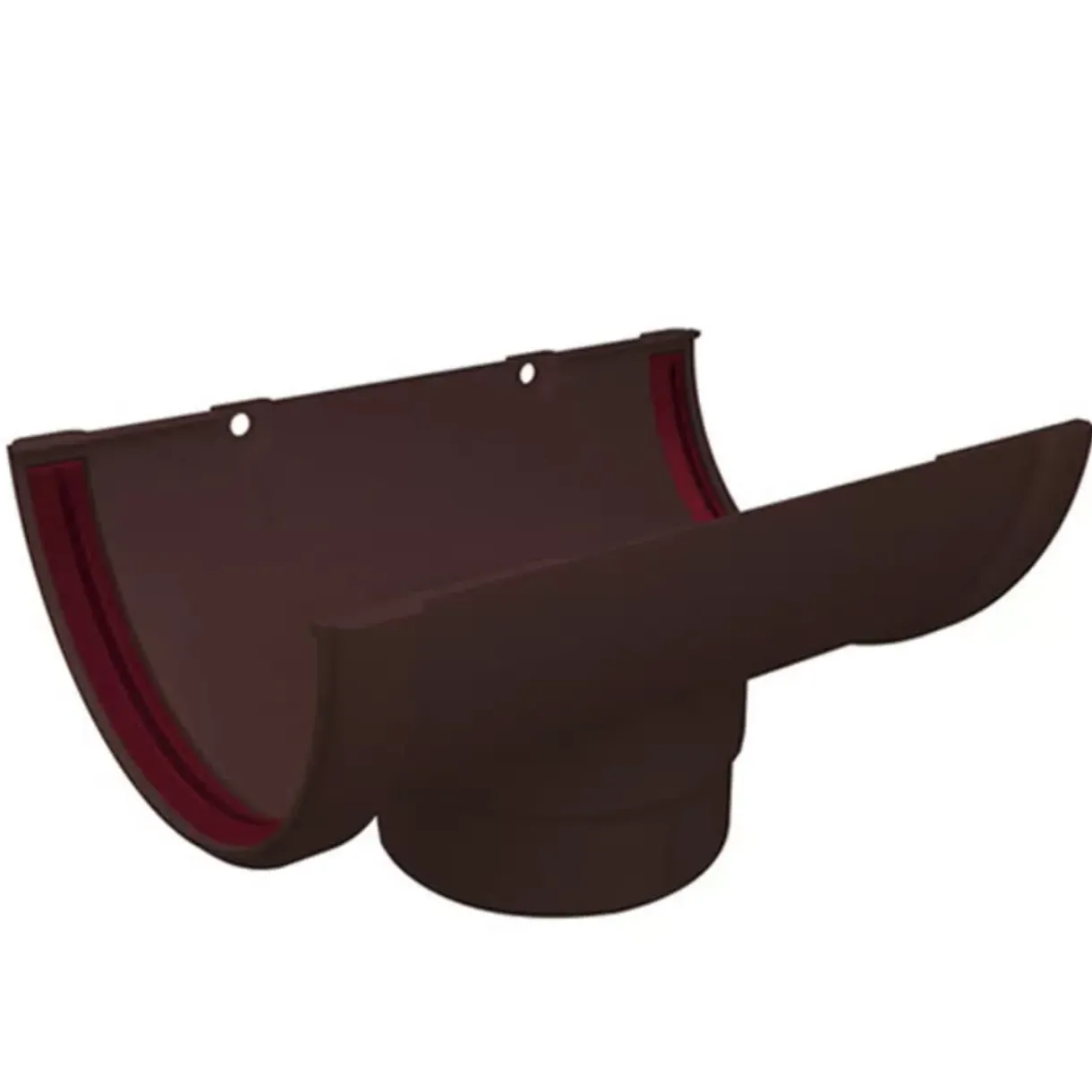

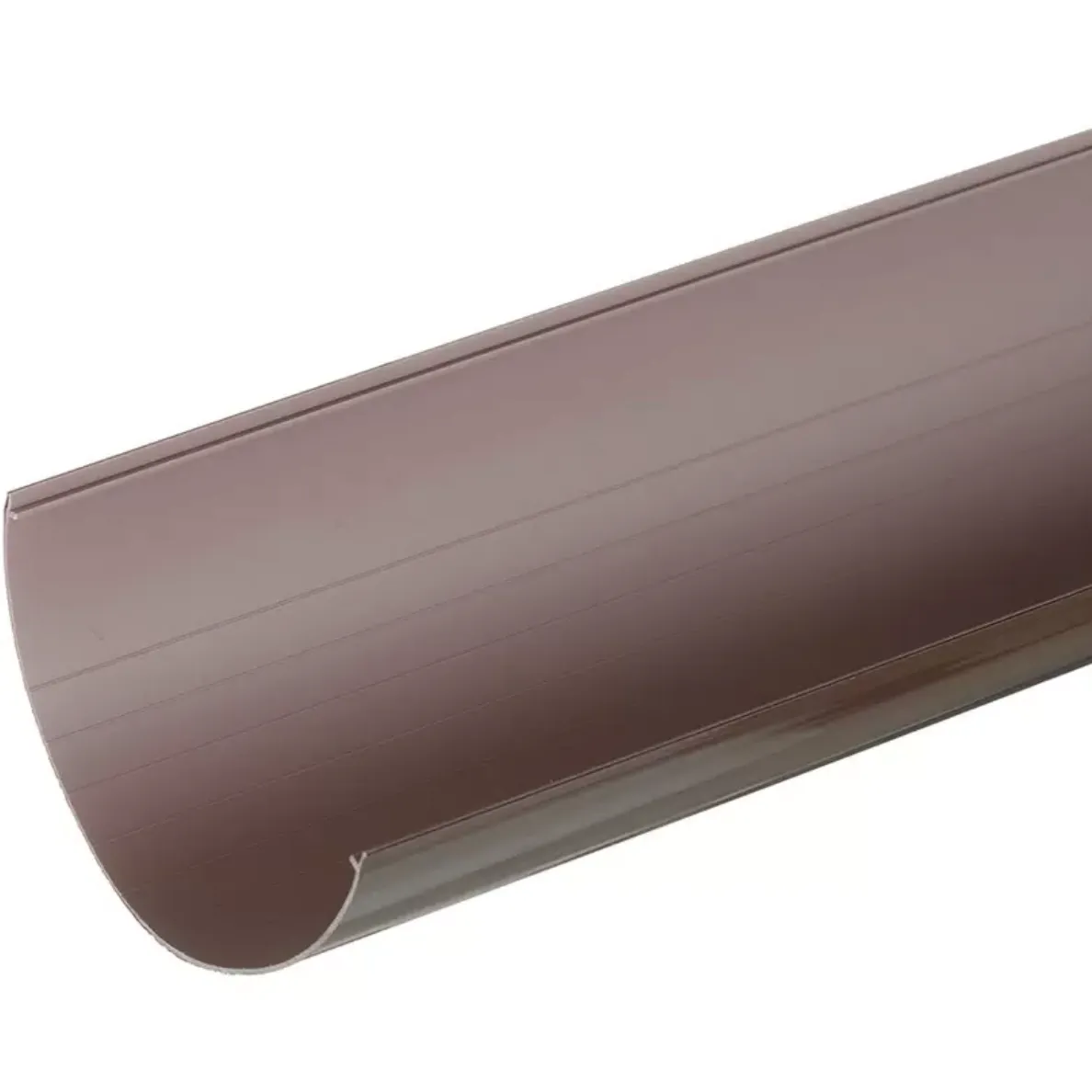

Узнайте большеСистему собирают из готовых элементов — желобов, воронок и труб. Считается, что на каждые 10 метров желобов нужно устанавливать 1 водоприемную воронку. Желоба монтируют с уклоном 0,5 см на 1 метр с помощью кронштейнов, которые крепят к обрешетке. Оптимальное расстояние между кронштейнами — 60 см.

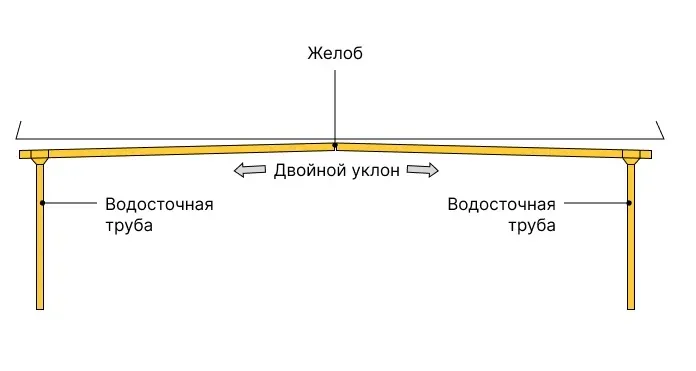

Кронштейны для желобов крепят так, чтобы обеспечить уклон для стекающей воды
В продаже есть пластиковые и металлические водосточные системы разных цветов. Часто системы подбирают под цвет кровельного покрытия.
Отмостка
Отмостка — водонепроницаемая полоса вокруг дома. Она отводит от постройки воду и не дает намокнуть грунту рядом с фундаментом. Ширина отмостки — от 0,8 до 1,2 м, но при этом она должна быть на 20 см больше ширины свеса кровли. Уклон отмостки от дома — 5–10 градусов.
Отмостка может быть жесткой или мягкой. Жесткая отмостка — это слой армированного бетона или асфальта на песчано-гравийной подушке.
Устройство бетонной отмостки

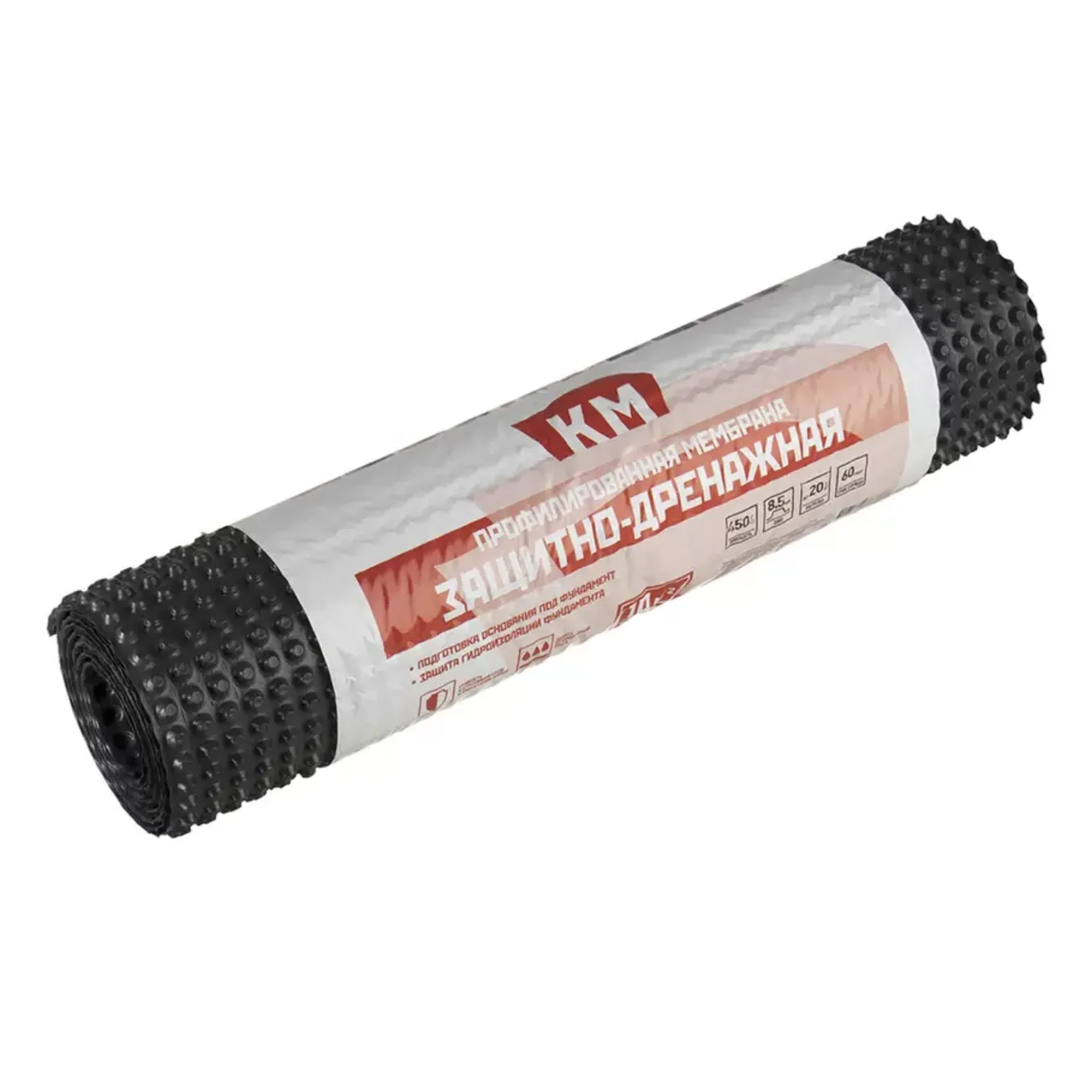

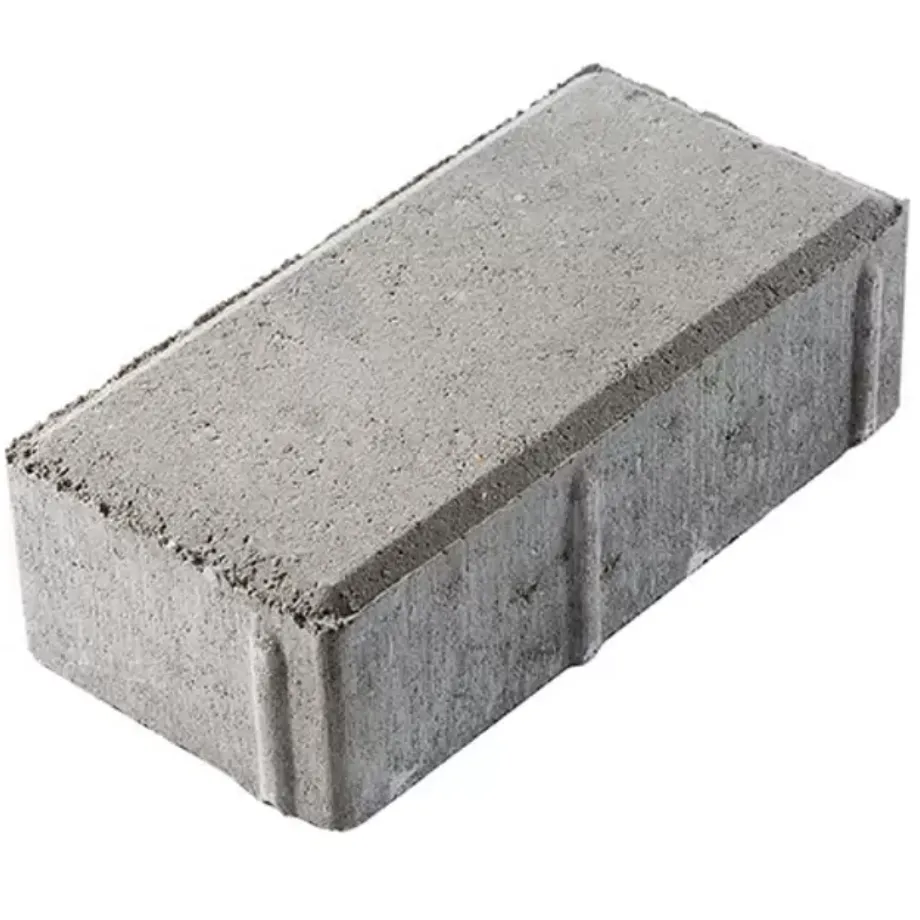

Мягкая отмостка состоит из нескольких слоев, главный из которых — гидроизоляционная мембрана. Мягкую отмостку можно покрыть слоем гравия или тротуарной плиткой.
Ливневая канализация
Ливневая канализация — это система поверхностного водоотвода, в которую входят пескоуловители, дождеприемники, водоотводные лотки и трубы.
Схема работы дождеприемников
Дождеприемники устанавливают непосредственно под водосточными трубами, лотки — по краям отмостки и вдоль дорожек. Дождеприемники и лотки соединяют трубами с коллекторами, которые накапливают воду. Трубы прокладывают в траншеях с уклоном.
Поскольку ливневая канализация собирает воду с поверхности земли, в нее попадают пыль, грязь, листья и остатки травы. В лотках устанавливают пескоуловители, а для доступа к трубам делают ревизионные (смотровые) колодцы.
Дренажная система

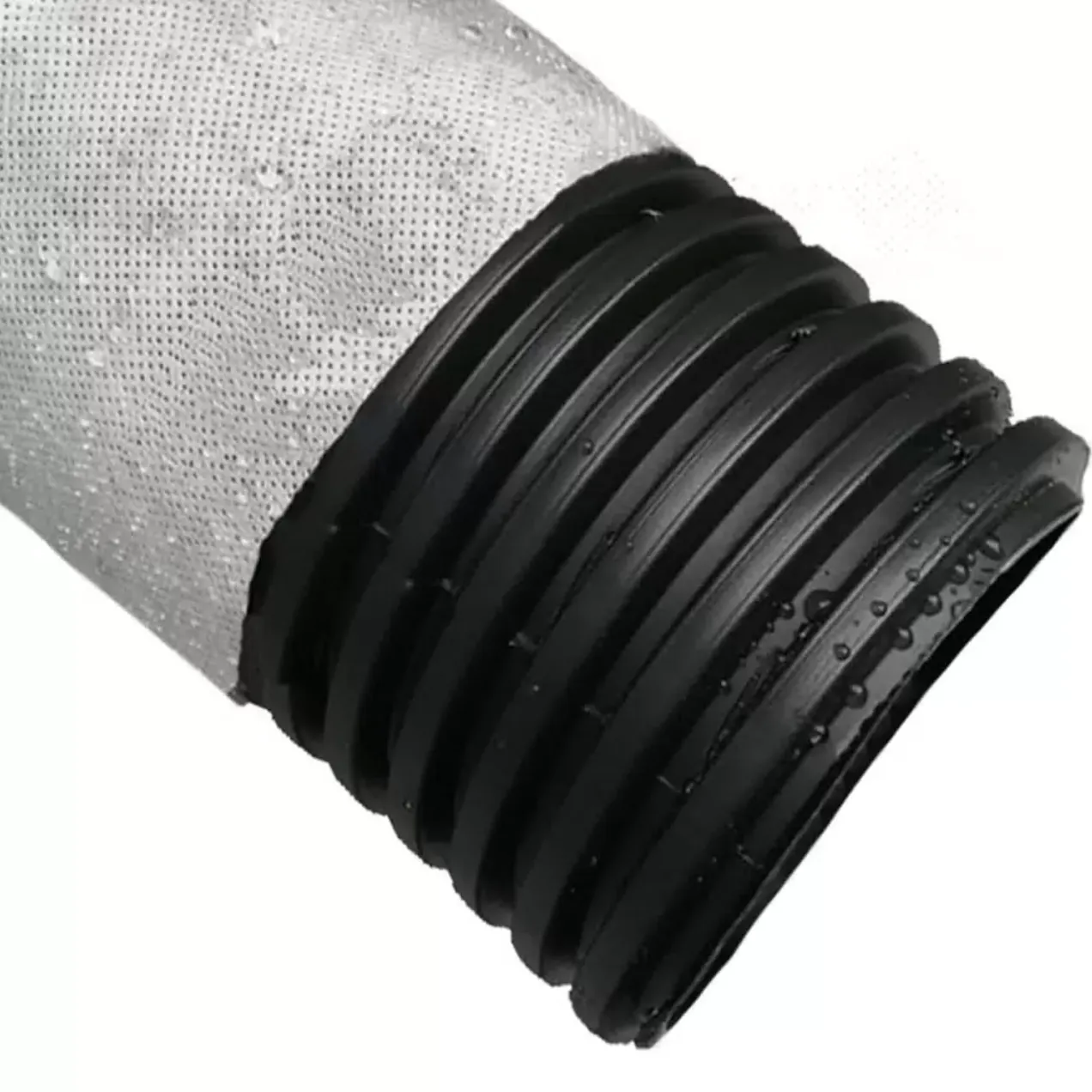

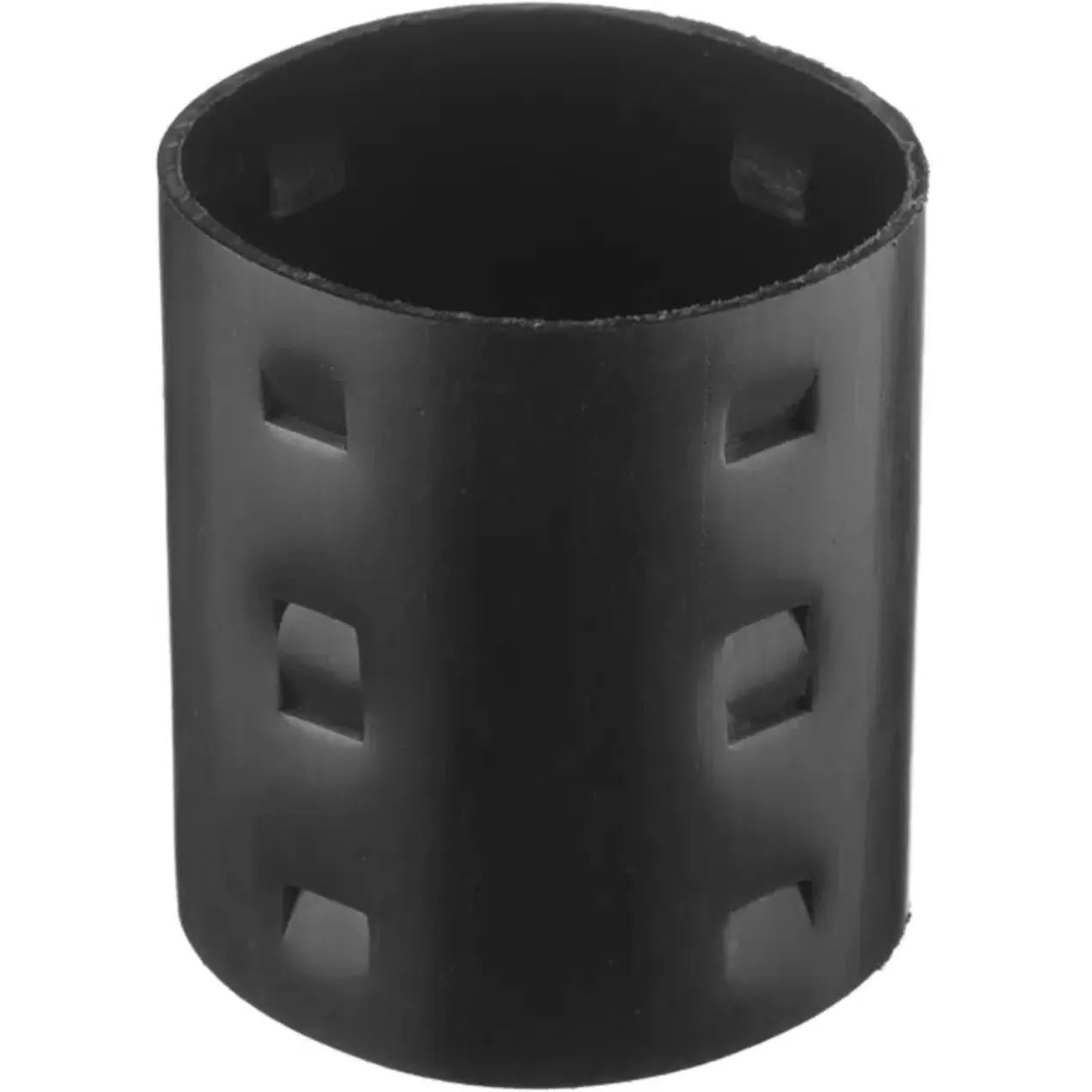

Дренажная система — это самостоятельная система, которая дополняет ливневую канализацию. Ее задача — понизить уровень грунтовых вод на участке. Для дренажа используют перфорированные трубы, которые соединяют в сеть, охватывающую весь участок.
Схема расположения дренажных труб
В ливневой канализации трубами соединяют дождеприемники с коллекторным колодцем, поэтому их прокладывают по возможности по кратчайшему пути. В дренажной системе трубы сами служат водосборниками, то есть собирают воду.
Как работает система водоотведения
С крыши дома дождевая вода стекает в водосточные желоба, установленные по периметру кровли. Они не позволяют воде течь на фасад дома и тем самым защищают его от разрушения. Из желобов по водосточным трубам вода стекает к земле.

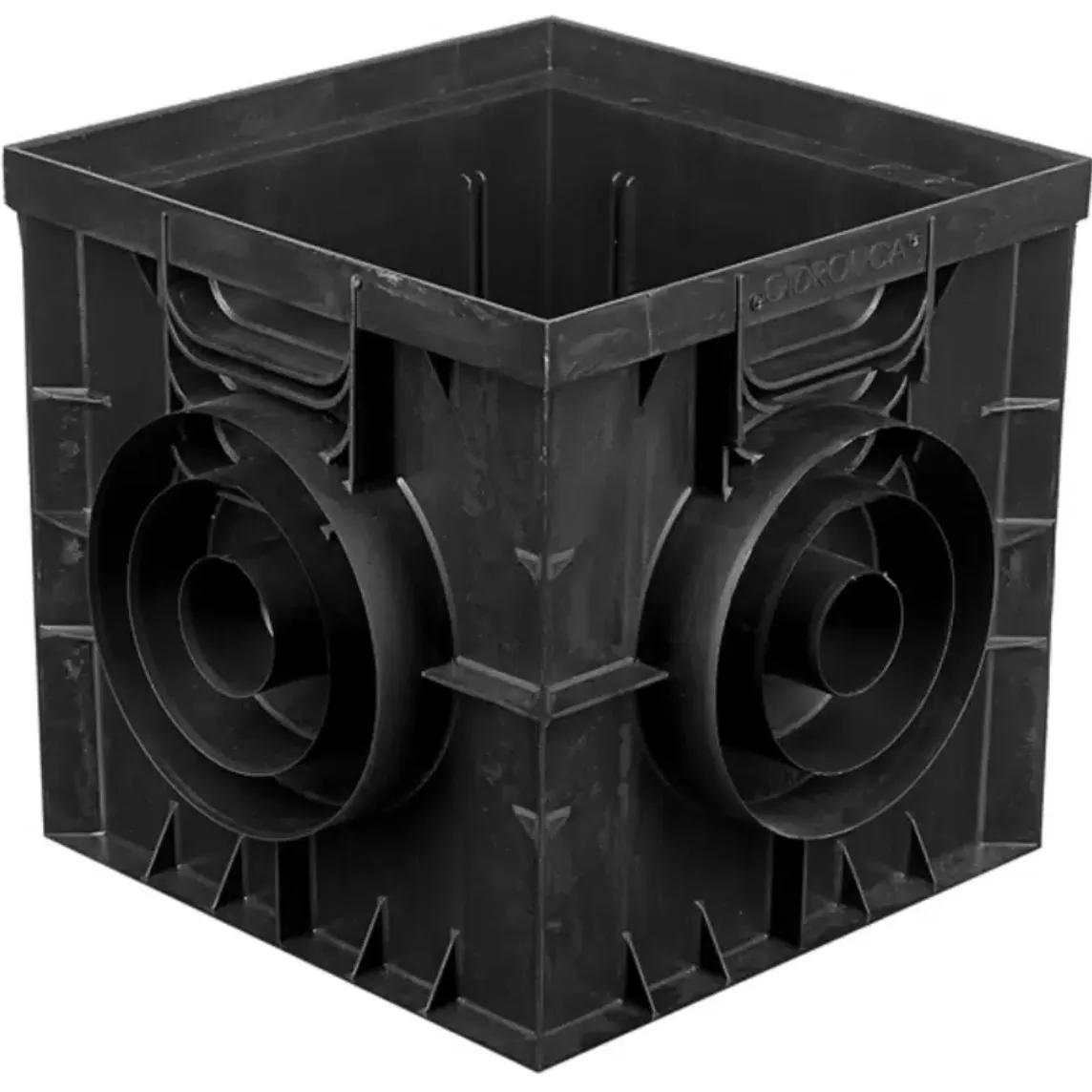

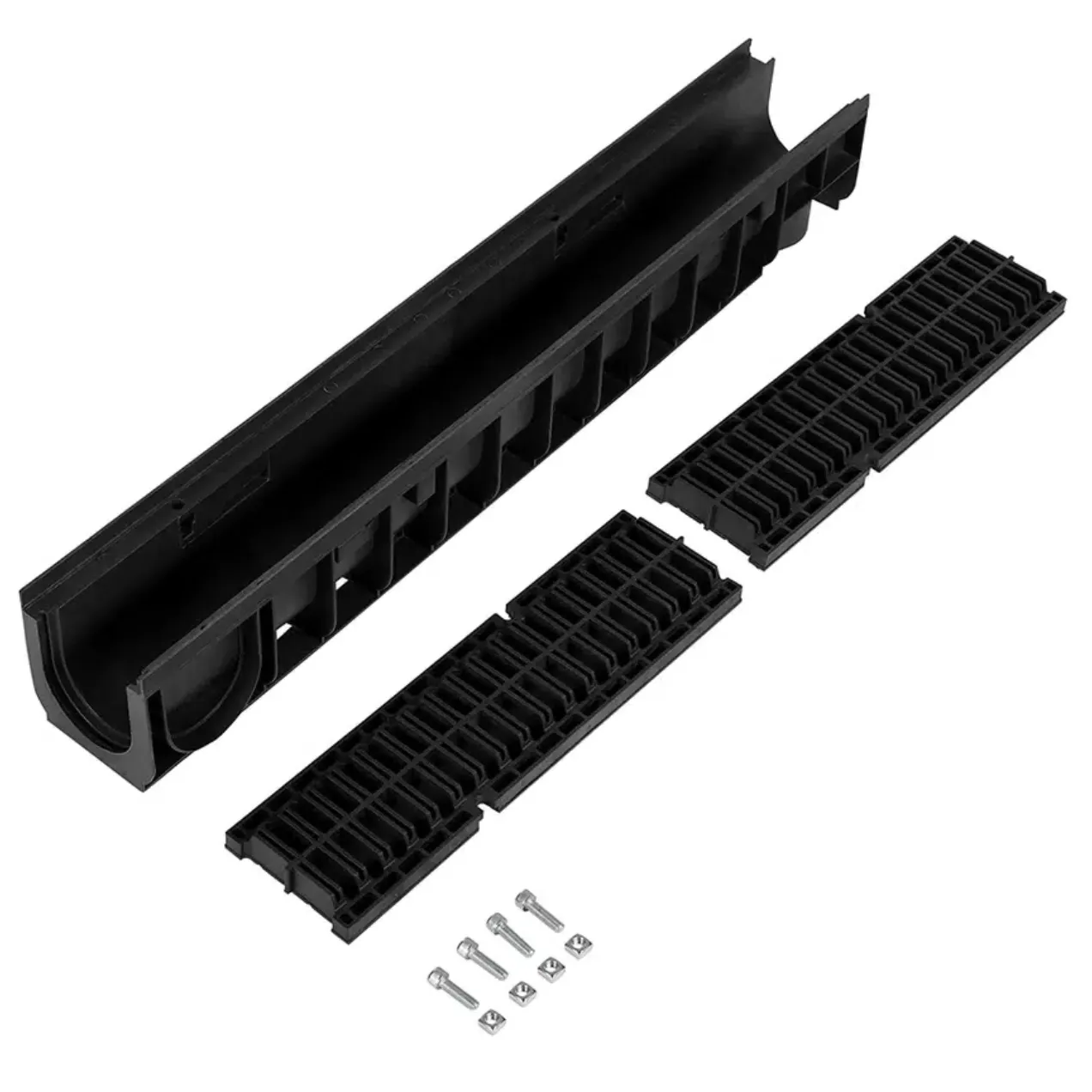

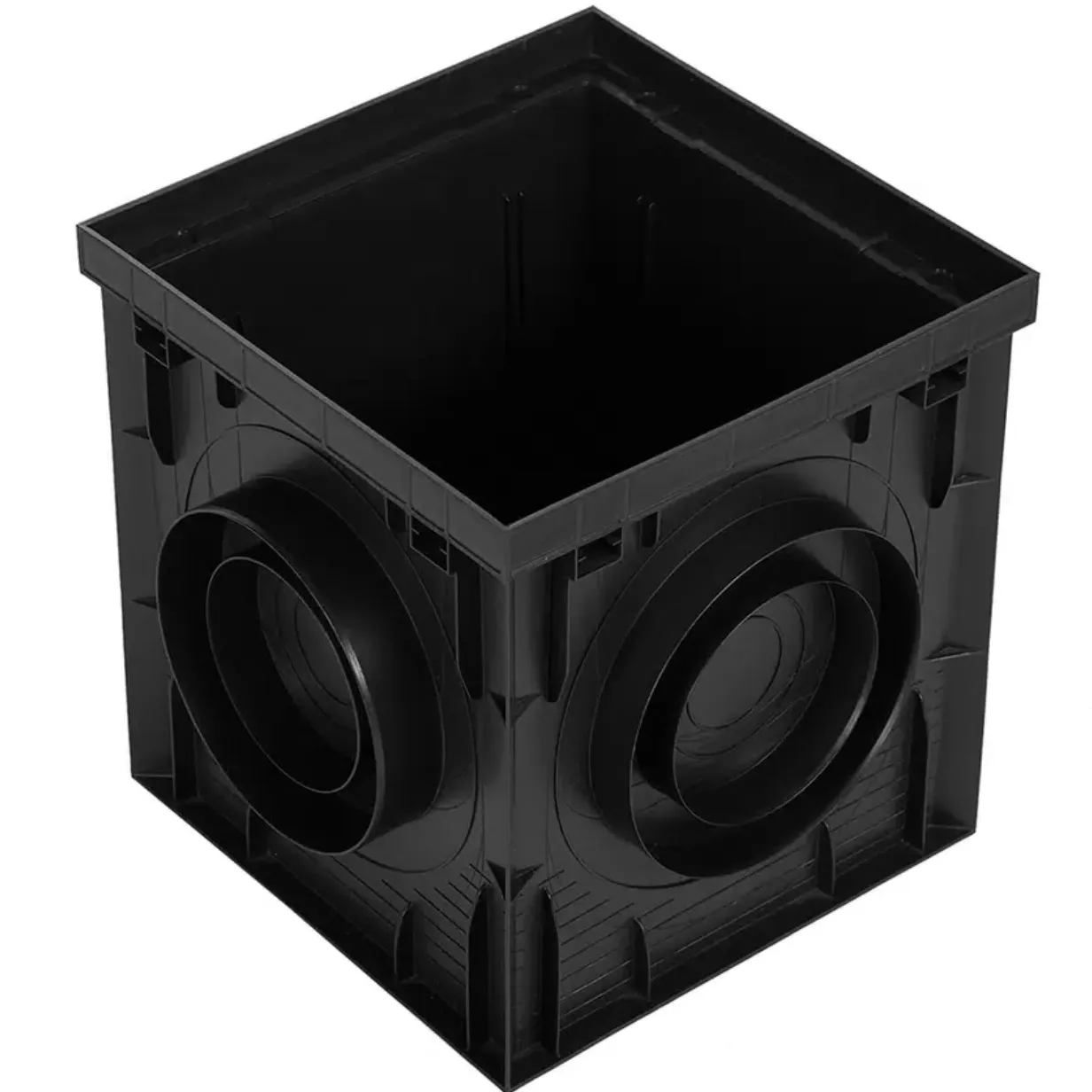

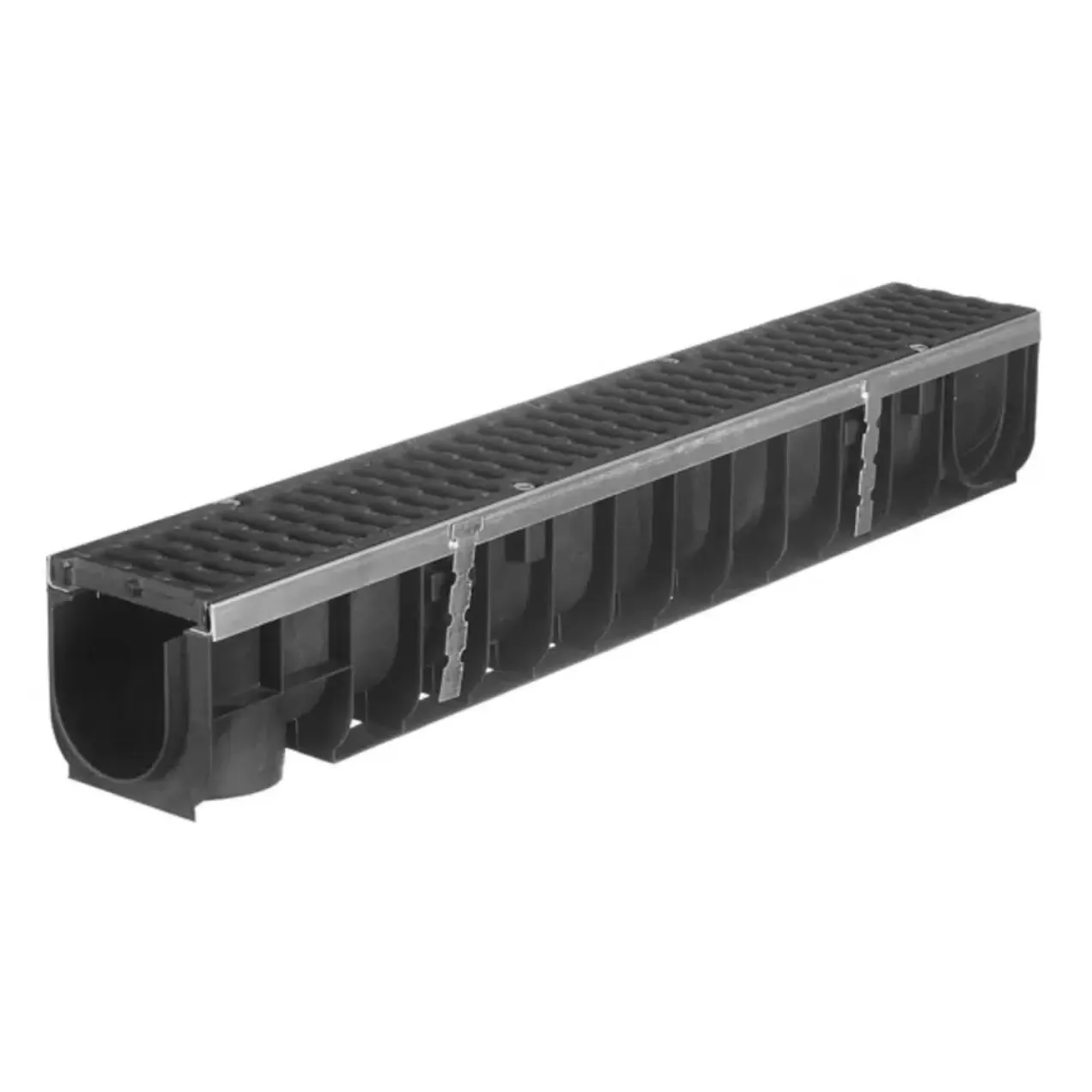

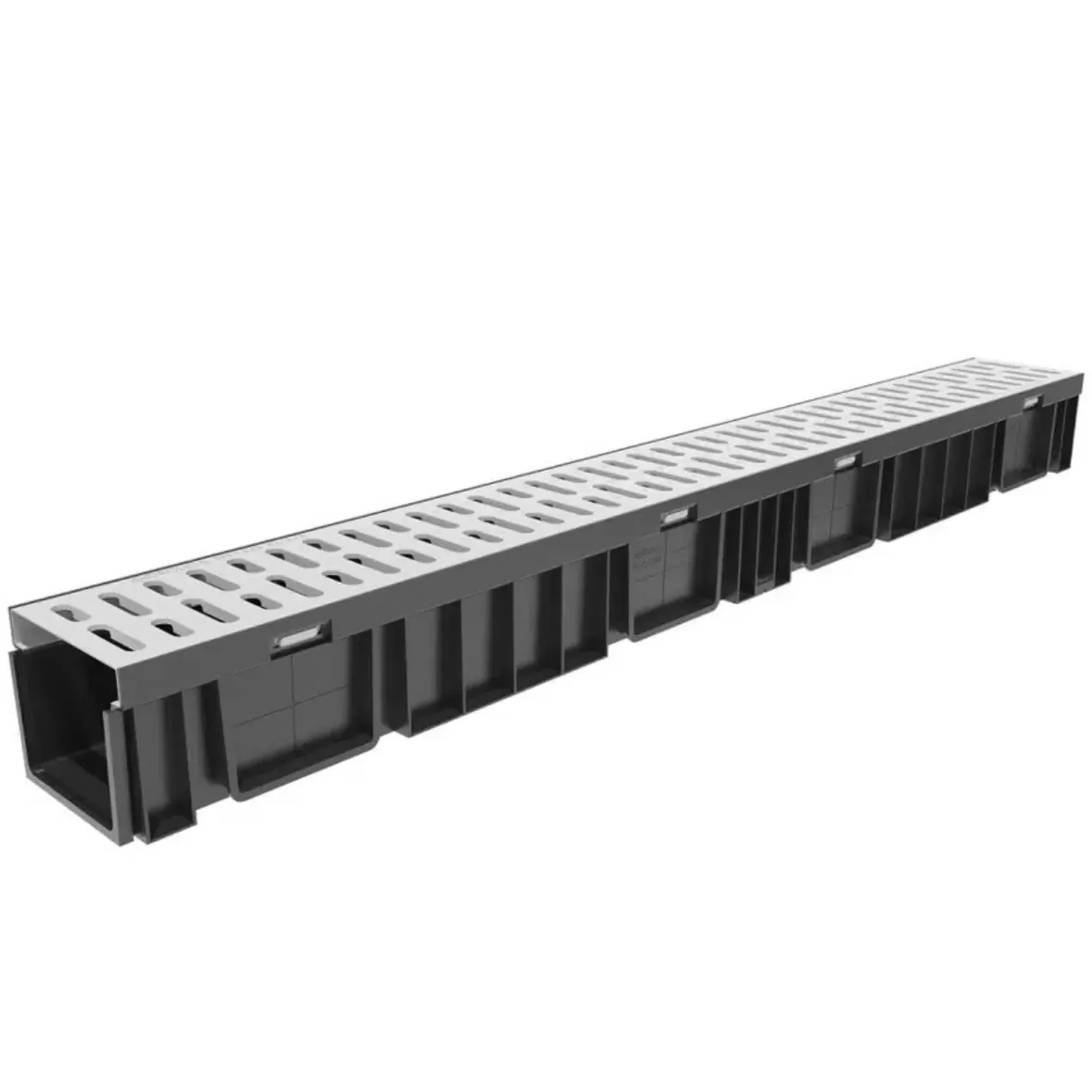

Из водосточных труб вода попадает в дождеприемники — специальные емкости в земле. Как правило, дождеприемники устанавливают под водосточными трубами, по углам дома на некотором расстоянии от него. Дополнительно между дождеприемниками вдоль края отмостки на уровне земли располагают лотки, закрытые решетками. Они собирают воду, стекающую по отмостке. Верхний край дождеприемников и лотков делают на уровне земли.
Такие же лотки с решетками часто устанавливают вдоль дорожек, по периметру автомобильных площадок или вокруг хозяйственных построек. Их задача — собирать воду с поверхности земли.
При помощи канализационных труб из каждого дождеприемника делают отвод в трубу большего диаметра или накопительный колодец (коллекторный), откуда воду потом откачивают дренажными насосами. Альтернативные варианты — отвод воды в емкости для полива растений, расположенный на участке водоем, в общие дренажные канавы, проложенные вдоль границ земельных участков, в централизованную ливневую канализацию или локальные очистные сооружения.
Схема ливневой канализации и дренажа
Сырые участки можно дополнительно оборудовать дренажной системой и соединить ее с накопительными колодцами. В отличие от ливневой канализации, которая собирает и отводит воду с поверхности земли, дренажная система отводит грунтовые воды, благодаря чему их уровень постепенно понижается — участок становится более сухим.
Когда лучше делать систему водоотведения
Для нормальной работы ливневой канализации важно установить дождеприемники и лотки на основание из 10-сантиметрового слоя бетона, залитого на песчаную утрамбованную подушку. По периметру емкостей нужно сделать бетонные стенки толщиной 10 см — для защиты от воздействия подвижного грунта.
Чтобы обеспечить быстрый водосбор, дождеприемники и лотки устанавливают на 3–5 мм ниже прилегающих покрытий. Поэтому удобно делать ливневку после того, как участок после строительства дома выровнен, согласована разуклонка участка, в период мощения отмостки и дорожек, но до начала работ по озеленению. В этом случае земляные работы не помешают посадкам.
Ошибки при установке водоотводов
Если водоводы смонтированы неправильно, то в лучшем случае они будут быстро засоряться, а в худшем — не будут работать совсем. В результате вода может затопить подвал или залить участок. Типичных ошибок всего две: неправильный уклон труб и отсутствие необходимых ревизионных колодцев.
Водоотведение — сложная инженерная задача. При ее решении нужно учитывать все особенности участка: нормы осадков для конкретного климатического региона, рельеф участка, структуру грунта и уровень грунтовых вод, его изменение в течение года и многие другие. Без профессионального проекта система водоотведения рискует стать бесполезным набором закопанных в землю труб.
Неправильный уклон

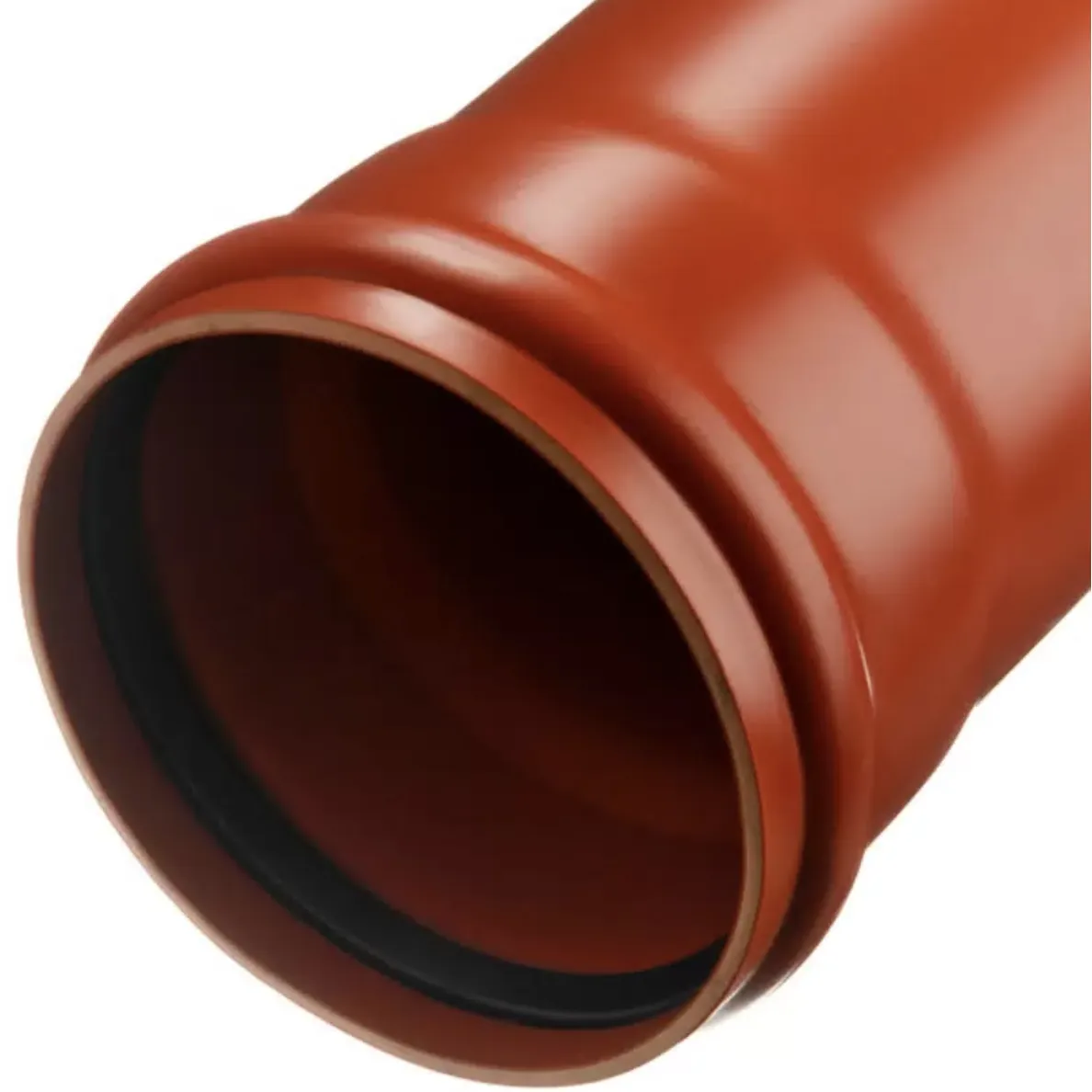

Уклон труб зависит от их диаметра. Обычно на загородных участках используются трубы диаметром 100 и 150 мм. Для труб диаметром 100 мм минимальный уклон составляет 10 мм на 1 м длины трубы, для труб диаметром 150 мм — 7–8 мм на 1 м трубы.
Если уклон меньше, вода по трубам течет медленно, из-за чего они быстро заиливаются. Кроме того, производительность трубопровода при недостаточном уклоне уменьшается, и во время дождя он может просто не справиться с потоком воды.
Слишком большой уклон также может приводить к засорению трубопровода. Если вода стекает слишком быстро, она не успевает смывать со дна трубы песок и грязь, которая в промежутках между дождями засыхает, — со временем из-за этого просвет трубы может значительно уменьшиться.

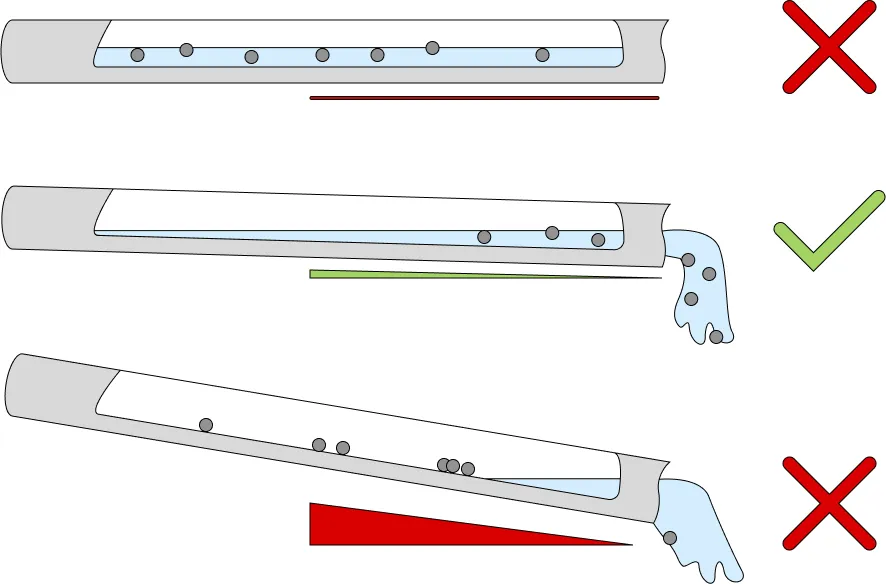

Уклон трубы
Отсутствие или неисправность ревизионных колодцев
Для поддержания работоспособности ливневой канализации ее нужно регулярно чистить. Обычно это делают весной после окончания паводка и осенью перед началом дождей. Грязь и листву удаляют через ревизионные колодцы. При использовании труб диаметром 100 мм необходимо сделать колодцы на каждом втором повороте трубы и по одному колодцу на каждые 15 метров на прямолинейных участках.

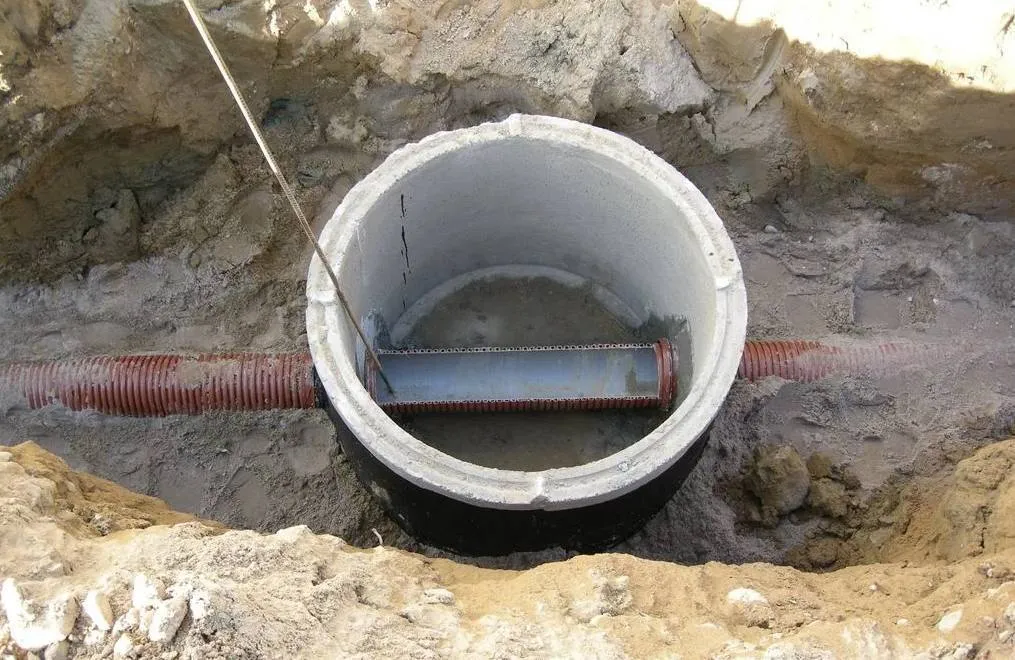

Ревизионные колодцы обеспечивают доступ в трубу. Фото автора
Если ревизионных колодцев нет или они неисправны, в работе системы водоотведения могут возникнуть серьезные проблемы. Если вы вовремя не обнаружите, что система засорилась, и не почистите ее, может возникнуть затор, который приведет к аварии. Поэтому очень важно следить за состоянием ревизионных колодцев и регулярно проводить их техническое обслуживание.
Резюме
Чтобы защитить дом и другие строения на участке от разрушения, нужно организовать отвод дождевой и талой воды в накопительные колодцы или уличную дренажную канаву.
Для эффективного отвода воды разрабатывают индивидуальное решение с учетом особенностей конкретного участка и интенсивности дождей и снегопадов в климате этой местности.
Задачу водоотведения можно решить только комплексно: на кровле установить водостоки, по периметру дома устроить отмостку, а на участке смонтировать ливневую канализацию. При высоких грунтовых водах ливневую канализацию можно дополнить дренажной системой.
