Зачем в системе отопления гидроаккумулятор

Чтобы защитить от перегрузки котел отопления и поддерживать равномерное давление в трубах в частном доме, установите гидроаккумулятор. Он не только стабилизирует работу отопительной системы, но и уменьшает расход топлива, а значит, вы сможете сэкономить на обогреве дома. Выбрать подходящий гидроаккумулятор поможет эксперт СТД «Петрович» Георгий Ерахтин, а правильно его установить и настроить — учредитель компании по монтажу отопления «ООО СК-Горизонт» Дмитрий Парада.

Что такое гидроаккумулятор

Гидроаккумулятор в системе отопления — это емкость на 5–100 л из нержавеющей или черной (углеродистой) стали, разделенная на два отсека эластичной EPDM-мембраной. В одном отсеке находится теплоноситель (обычно вода), а в другом — воздух или азот.

Гидроаккумуляторы также называют расширительными баками. Их используют и в системе отопления, и для водоснабжения. Различаются они по типу установленной мембраны. Чтобы не ошибиться при выборе, ориентируйтесь на цвет корпуса: для холодной воды — с синим корпусом, для горячей — с синим или белым, для системы отопления — с красным.

Гидроаккумуляторы для отопления бывают открытого и закрытого типа и предназначены для разных систем:

Открытая система отопления более громоздкая, зато не зависит от электричества и может работать, даже если в поселке отключат свет. Отопительный котел ставят в самой нижней точке трубопровода, а гидроаккумулятор — в высшей, вода в системе циркулирует естественным образом, подчиняясь законам физики. Но КПД у такой системы очень низкий. Вода из гидроаккумулятора периодически испаряется, и ее нужно постоянно доливать. А зимой, если не отапливать дом хотя бы 2 дня, система замерзает.
В закрытой системе отопления все автоматизировано. Не нужно следить за уровнем воды, жидкость не испаряется и не замерзает в трубах. Закрытая система более долговечная. При выборе правильных труб с защитным барьером из фольги в них проникает менее 25 % кислорода, что соответствует СНИП. Чем меньше в трубах кислорода, тем меньше риска, что их прорвет из-за коррозии. Это самый экономичный и технологичный вариант для частного дома.

Как работает гидроаккумулятор

При нагреве теплоносителя вода увеличивается в объеме и давление в системе отопления возрастает почти в два раза. В этот момент мембрана в расширительном баке растягивается, забирает излишек воды из труб и компенсирует нагрузку.

Как добиться комфортной температуры в частном доме

Узнайте больше

Подключать отопление без расширительного бака попросту опасно: могут лопнуть трубы или сломается теплообменник в котле, и дом останется без обогрева. Гидроаккумулятор выравнивает повышенное давление, защищая отопительный котел от перегрузки.

Как выбрать гидроаккумулятор

Объем расширительного бака

Первое, что нужно сделать, — определиться с объемом гидроаккумулятора. Это основная характеристика прибора. Конечно, чем он больше, тем продуктивнее будет работать. Но как рассчитать оптимальный объем гидробака? Предлагаем простую и удобную методику:

Сначала определите объем воды в системе отопления. На 1 кВт мощности отопительного котла приходится около 15 л воды. Умножьте мощность своего котла (она указана на корпусе) на 15 и получите примерное количество воды в системе. Например, в системе с котлом мощностью 6 Вт циркулирует примерно 90 л воды.
Получившееся число умножьте на 0,1 — это 10 % от объема системы отопления. Если отапливаете дом не радиаторами, а только теплыми полами, умножьте объем воды на 0,06. В результате вы получите оптимальный объем гидроаккумулятора для своего дома.

Если бака подходящего размера нет в магазине, можно поставить два поменьше, чтобы в сумме набирался нужный объем.

Диаметр выходного отверстия

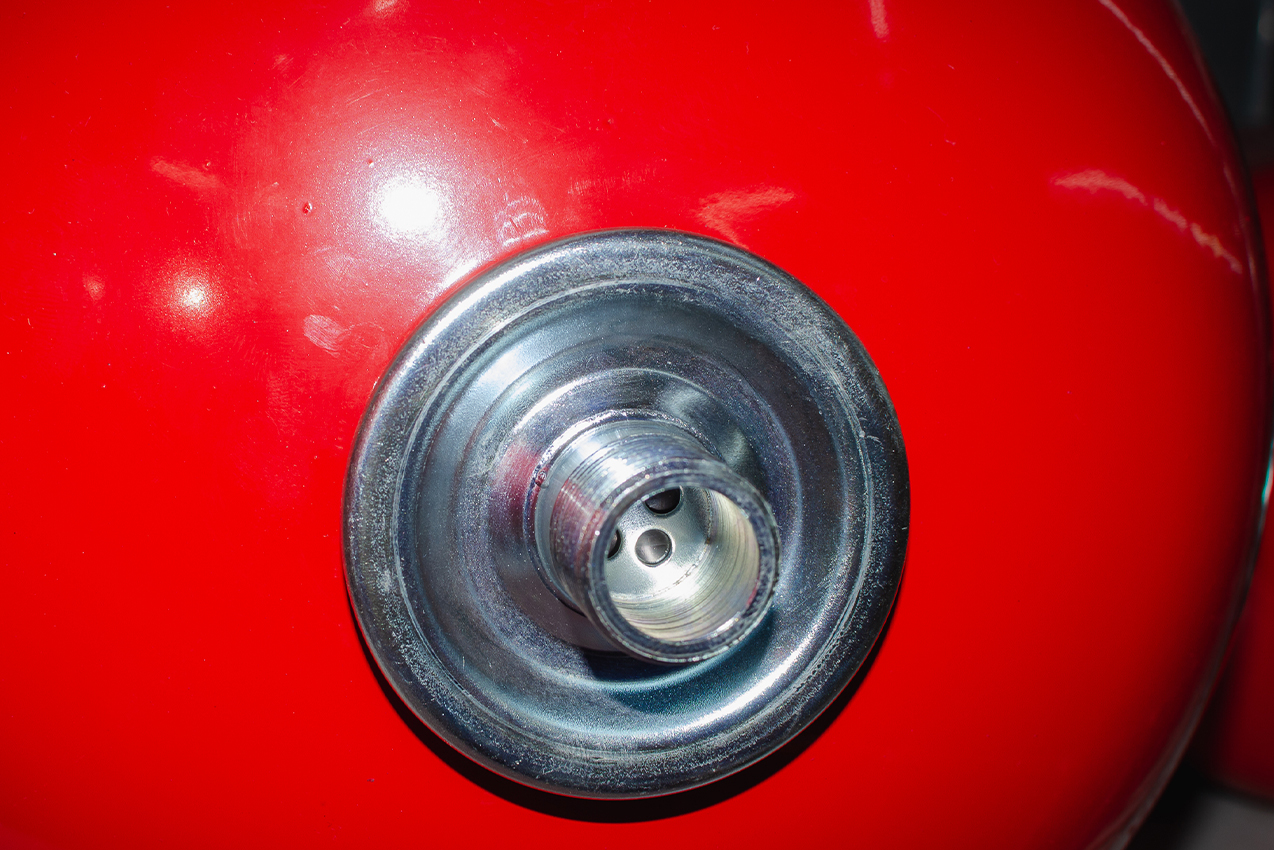

Вторая важная характеристика при выборе гидроаккумулятора — диаметр выходного отверстия. Берите бак с диаметром, который подходит к трубам отопления, — обычно это 3/4 дюйма. Так будет дешевле и проще в монтаже. Если хотите собрать качественную систему, используйте трубы с защитным барьером от кислорода. Внутри них нанесено сплошное покрытие из алюминиевой фольги, которое защищает всю систему отопления от окисления.

Способ установки

Расширительный бак можно подвесить на стену на кронштейн или установить на пол — как вам удобнее. Как правило, баки больше 50 л бывают только напольными, поэтому выбирайте способ установки в зависимости от объема.

Георгий Ерахтин

При выборе расширительного бака обратите внимание на максимальное давление, при котором устройство может безопасно работать. Для большинства моделей это 8–10 бар: чем больше, тем лучше.

Как установить гидроаккумулятор

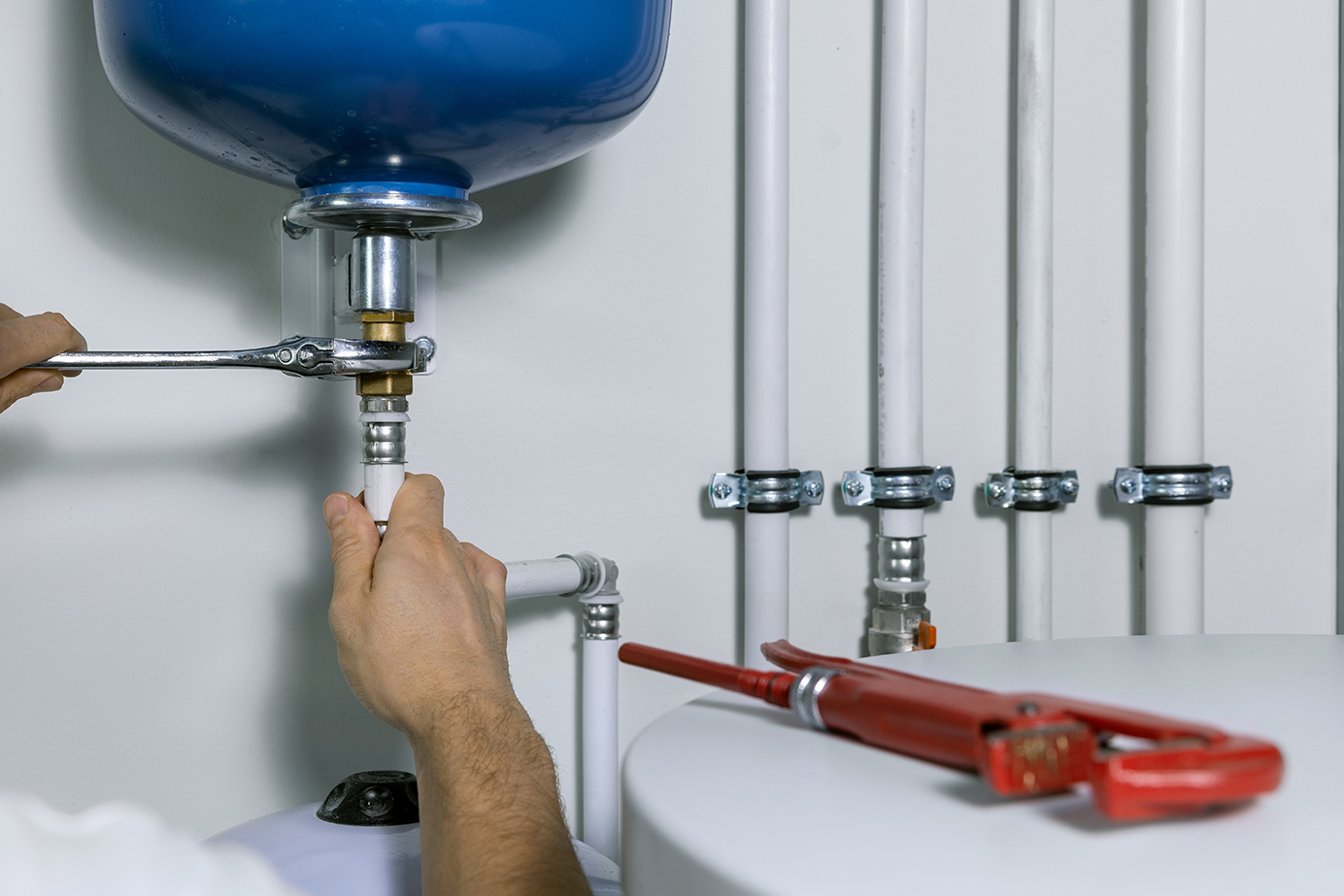

В системе отопления гидроаккумулятор устанавливают на обратной магистрали перед циркуляционным насосом и котлом. При подключении гидроаккумулятора поставьте на трубу запорную арматуру: отсекающий сгон и шаровой кран, чтобы иметь возможность отключить бак от системы в случае поломки. Со сгоном бак можно будет снять с трубы, не сливая воду.

Расширительный бак удобно монтировать на готовую группу безопасности, где уже есть автоматический воздухоотводчик, предохранительный клапан и манометр, но все эти элементы можно купить и установить отдельно.

Дмитрий Парада

Устанавливайте бак в котельной так, чтобы к нему был свободный доступ для обслуживания и ремонта. Лучше расположить его с небольшим зазором от стены и установить отсечной и сбросной краны. Через отсечной кран можно будет в любой момент отключить расширительный бак от системы отопления, а с помощью сбросного крана — слить воду.

Как настроить давление

Рабочее давление в системе отопления дома с котлом — 1,5 бара. Давление воздуха в расширительном баке должно быть на 0,2–0,3 бара ниже, чем давление в котле. Но так как оно тесно связано с давлением в котле, сначала проверьте техпаспорт котла: некоторым моделям нужно давление около 0,8–1 бара.

Обычно гидроаккумуляторы для отопления уже поступают в магазины с давлением 1,5 бара, но во время хранения и транспортировки могут сдуваться, поэтому важно настроить бак при подключении.

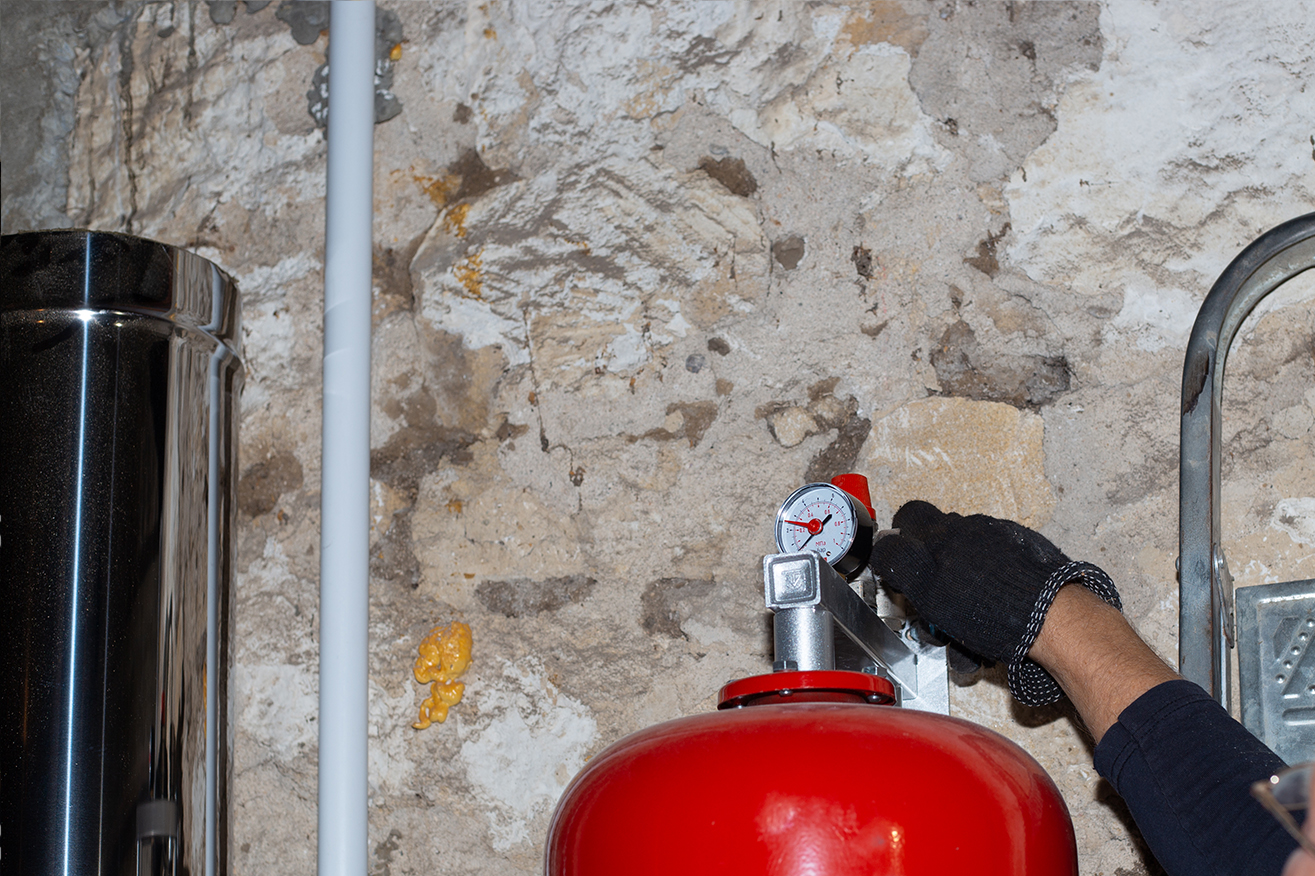

Перед подключением измерьте манометром давление внутри бака. Подключите его к ниппелю, который находится под пластиковой крышкой сверху гидроаккумулятора. Если давления недостаточно, подкачайте его автомобильным насосом или компрессором, как велосипедную камеру. Излишнее давление сдуйте через ниппель, переведя его в положение на выдув.

Как ухаживать за гидроаккумулятором

При резком повышении давления или температуры мембрана в расширительном баке может лопнуть. Если у вас возникли сомнения в том, что гидроаккумулятор в порядке, откройте ниппель и нажмите на него. Если оттуда идет воздух, то проверьте давление в баке манометром: возможно, оно упало. Тогда нужно подкачать давление насосом. Если оттуда идет вода, значит, мембрана порвалась и ее нужно заменить.

Мембрана внутри гидроаккумулятора постоянно растягивается и сокращается. Со временем на резине появляются микротрещины и ее заменяют на новую мембрану — это расходник, который можно найти в магазине. Для замены бак полностью опустошают, снимают старую мембрану и устанавливают новую, а затем возвращают прибор на место. В одну камеру компрессором накачивают воздух до нужного давления, а в другую вода сама попадает из системы отопления.

В среднем резиновая мембрана служит 5–7 лет. Чтобы максимально продлить срок службы мембраны, лучше установить гидроаккумулятор воздушной камерой вверх. Так давление на мембрану будет меньше и она прослужит дольше.

Резюме

Чтобы в доме всегда было тепло, выбирайте гидроаккумулятор для закрытой системы отопления правильного объема. Его легко рассчитать: просто возьмите 10 % от объема всей воды в системе отопления.

При подключении расширительного бака обязательно установите запорную арматуру, чтобы можно было в любой момент его отключить, и выберите место между циркуляционным насосом и котлом. Легкий бак можно подвесить на стену вместе с группой безопасности, а крупный — поставить на пол в котельной.

Не забудьте перед включением гидроаккумулятора настроить рабочее давление и периодически стравливать лишний воздух, чтобы оборудование прослужило дольше.
