Как заполнить систему отопления в частном доме

Разбираемся, какими бывают системы отопления и жидкости-теплоносители. Вместе с экспертами правильно запускаем отопление в частном доме.

Как устроена система отопления

В большинстве современных частных домов система отопления работает так:

  • отопительный котел подогревает теплоноситель — это жидкость, которой заполнена система отопления (о видах теплоносителей расскажем ниже)
  • горячая жидкость по трубам подачи поступает к радиаторам и отдает им тепло, а они, в свою очередь, греют комнаты
  • остывшая жидкость по трубам обратной линии (их еще называют обраткой) возвращается к котлу
  • котел снова греет теплоноситель — цикл повторяется

Схема работы системы отопления

Когда заполнять систему отопления

Чтобы система отопления работала, в ней должен циркулировать теплоноситель (вода или антифриз), а значит, систему нужно заполнить теплоносителем — залить его или закачать. Заправка системы отопления теплоносителем нужна:

  • Перед первым запуском новой системы.
  • При замене теплоносителя раз в 5–7 лет, когда жидкость из системы сливают и заменяют на свежую. Это делают, потому что со временем в ней накапливаются кусочки металла, которые отслаиваются от внутренней стороны радиаторов и труб. Твердые частицы могут застрять в насосе или теплообменнике котла и испортить их.
  • После ремонта системы отопления.

Как устроить отопление загородного дома

Узнайте больше

Каким бывает теплоноситель

Вода

В системах отопления абсолютного большинства частных домов в качестве теплоносителя используют воду — это бюджетный и простой вариант. Но вода не должна быть слишком жесткой или кислой. Из-за жесткости, то есть большого количества примесей, на внутренних стенках труб и радиаторов начнет появляться накипь. А жидкость с повышенной кислотностью (уровнем pH ниже 6,5) будет постепенно разрушать металлические части системы отопления.

В норме pH водопроводной воды колеблется от 6 до 9. Если у воды в трубах этот показатель меньше 6,5, ее нужно подготовить для использования в системе отопления. Наберите воду из-под крана и добавьте в нее каустическую соду из расчета 1 столовая ложка на 15 л. Раствор прокипятите и поставьте отстаиваться на 3–5 дней — пока не появится белый осадок в виде хлопьев. После процеживания воду можно заливать в систему.

Воды потребуется много — скорее всего, больше 100 л. Если нет такой емкости, можно кипятить и отстаивать воду частями. Для нагрева чаще всего используют кипятильники на 2000 В. Подойдут также поясные нагреватели, поверхностные нагреватели и камеры для разогрева бочек.

Недостаток воды как теплоносителя в том, что она замерзает при 0 °С. Это не проблема для дома, в котором живут постоянно: отоплением здесь начнут пользоваться, когда на улице будет еще плюсовая температура. Но на даче, где топят лишь время от времени, важно успеть слить из системы воду до первых заморозков — иначе она замерзнет и разорвет трубы и соединения.

Антифриз

В домах, которые могут стоять зимой нетопленными, в качестве теплоносителя используют антифризы: эти жидкости при минусовых температурах не замерзают, а лишь становятся более вязкими. Благодаря этому система отопления без проблем переживает морозы и не разрушается.

Антифризы нельзя использовать в системах отопления с оцинкованными трубами и фитингами, потому что антифриз вымывает цинк, и незащищенный металл начинает быстро ржаветь.

Чаще всего выбирают такие антифризы:

  • Этиленгликоль — токсичный раствор красного цвета. Его можно использовать только в закрытых системах отопления, где теплоноситель не контактирует с воздухом.
  • Пропиленгликоль — раствор светло-зеленого цвета, более дорогой и безопасный аналог этиленгликоля.
  • Глицерин — зеленая вязкая нетоксичная жидкость с высокой теплоотдачей. В системах отопления с глицерином ставят дополнительный насос, способный прокачать этот теплоноситель.

Какими бывают системы отопления

В частных домах делают отопление двух типов: открытое или закрытое. Закрытое — более современное, теплоноситель здесь движется за счет нагнетания давления в системе. Такое отопление проще монтировать, но оно зависит от электричества: если отключат свет, создающий давление насос остановится и отопление работать не будет.

В открытых системах давление не нагнетают. Теплоноситель здесь движется сам по себе, за счет того, что горячая жидкость легче холодной. От котла нагретый теплоноситель по толстой трубе подачи поднимается вверх, а потом по более тонким трубам течет к батареям под действием силы тяжести. Это более старые и громоздкие системы, но у них есть свои преимущества. Они могут работать с котлами на угле или дровах и не зависят от электричества.

Устройство системы отопления открытого типа

Открытые и закрытые системы отопления различаются устройством расширительного бака. Это специальное устройство для компенсации изменений объема теплоносителя. Жидкость циклично нагревается и остывает и при этом увеличивается и уменьшается в объеме. Когда теплоноситель нагревается, часть его уходит в бак, и благодаря этому давление в системе отопления остается стабильным.

В открытых системах расширительный бак негерметичен и просто накрыт крышкой. Его можно устанавливать только в верхней точке системы: обычно это делают под потолком или на чердаке, чтобы все трубы и батареи были ниже.

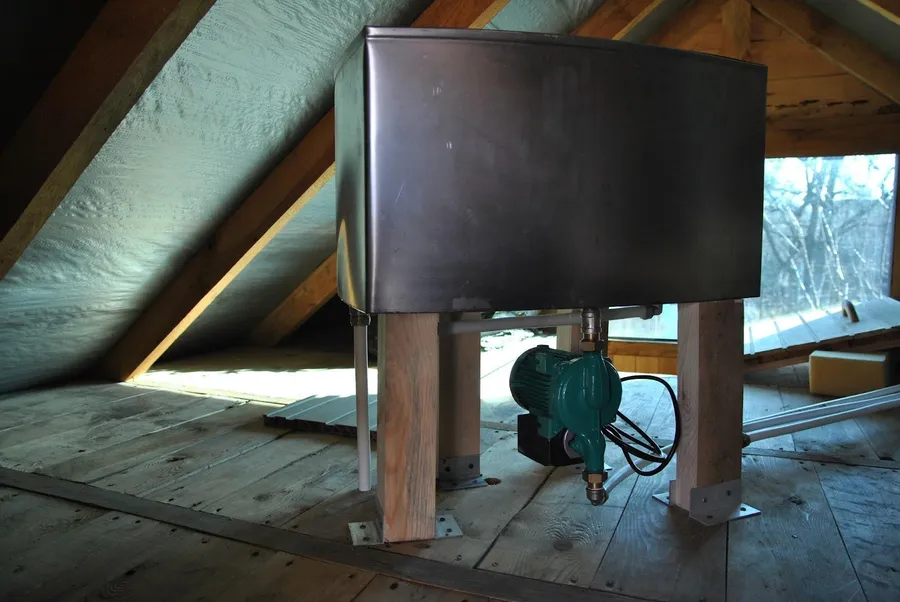

Расширительный бак открытого типа, установленный на чердаке. Источник: banya-expert.com

В закрытых системах отопления расширительный бак герметичен. Его можно устанавливать в любой точке системы.

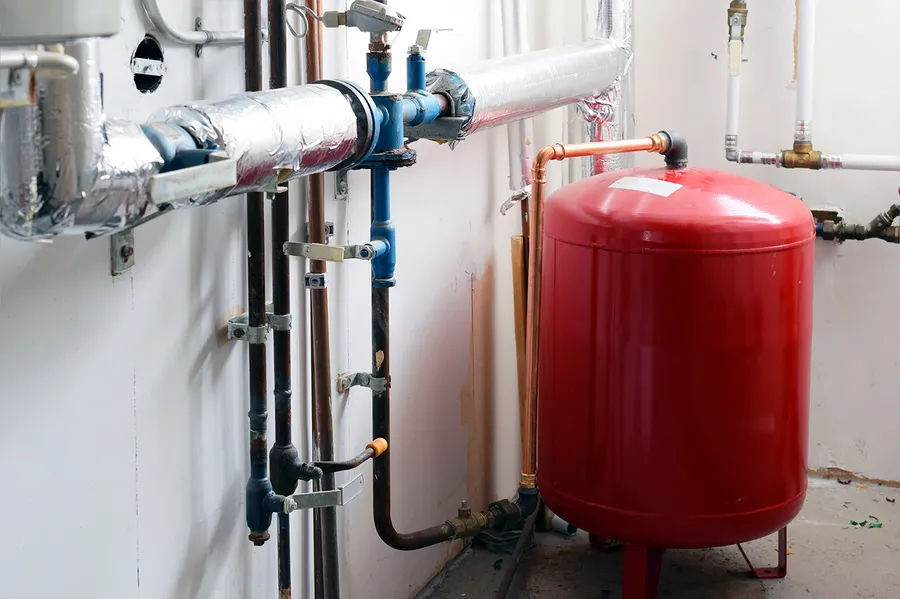

Расширительный бак закрытого типа

Сколько теплоносителя нужно

Чем больше площадь дома — тем больше жидкости содержится в его системе отопления. Объем теплоносителя можно посчитать по нескольким формулам.

Артем Семиненко

Максимально возможный объем теплоносителя для заливки в систему рассчитывают по классической формуле: V теплоносителя = V котла + V радиаторов + V труб + 0,25 * V расширительного бака. Объемы котла, радиаторов и расширительного бака берут из их технических паспортов. Объем труб считают по формуле: V = S (площадь сечения трубы) * L (длина трубы). В реальности расширительный бак заполняют только на четверть, чтобы он мог выполнять свою функцию и принимать избыток жидкости при нагревании.

Есть альтернативный способ подсчета, который ориентируется на тепловую мощность. В среднем на отопление 1 м2 нужно 0,1 КВт мощности. Объем теплоносителя — это произведение суммарной мощности на коэффициент 13,5. То есть для дома в 100 м2 нужно 13,5 * 100 * 0,1 = 135 л теплоносителя. Однако это лишь примерное значение, позволяющее быстро прикинуть порядок чисел.

Как подготовить систему к заполнению

Перед тем как залить теплоноситель в систему отопления, нужно ее промыть и проверить целостность и надежность всех соединений под давлением — такая проверка называется опрессовкой.

Систему промывают даже перед первым запуском — чтобы удалить мусор, который мог попасть в трубы при монтаже. Это можно сделать и простой водой, но обычно используют растворы с реагентами — они отмывают быстрее и чище.

Приготовьте в бочке примерно столько промывочного раствора, сколько теплоносителя должно быть в системе. Опустите в бочку погружной насос — он будет подавать раствор в систему. На котле может быть специальный штуцер для подпитки — наденьте на него шланг насоса. Если на вашем котле нет такого штуцера, подключите насос к любой удобной точке. Для этого можно на время снять манометр, измеряющий давление, или выкрутить заглушку на трубе. В открытых системах отопления шланг с промывающим раствором можно опустить в расширительный бак.

Источник: ogon.guru

Промывайте систему насосом до тех пор, пока вода из шланга на сливном отверстии не начнет выходить полностью чистой. После этого слейте воду и переходите к опрессовке.

Для слива теплоносителя в системе ставят отдельный кран. Обычно он находится на трубе обратки возле котла. Промывочный раствор нужно будет сливать через этот кран. Проще всего это делать так: возьмите отрезок шланга, подключите его одним концом к сливному крану, а второй конец выведите в канализацию.

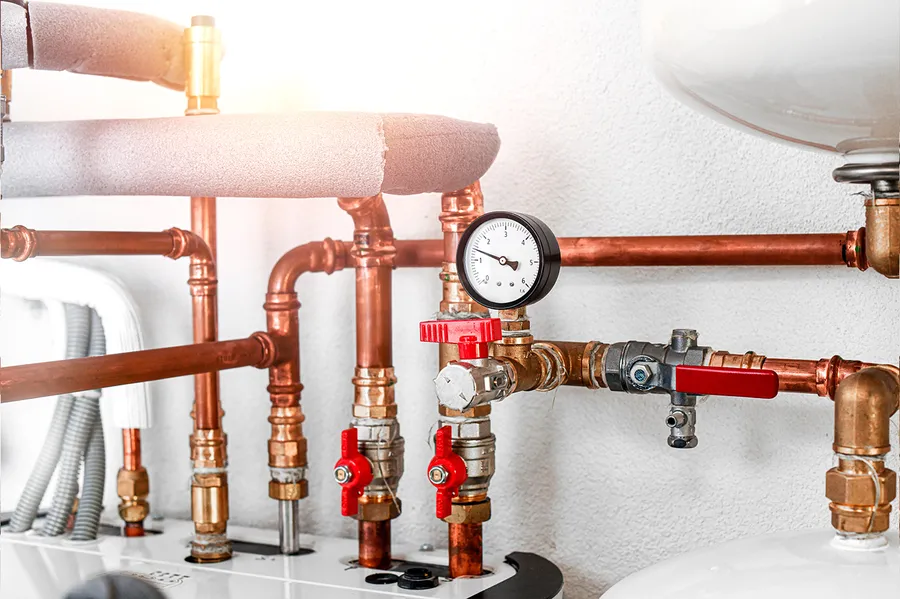

Кран для слива теплоносителя

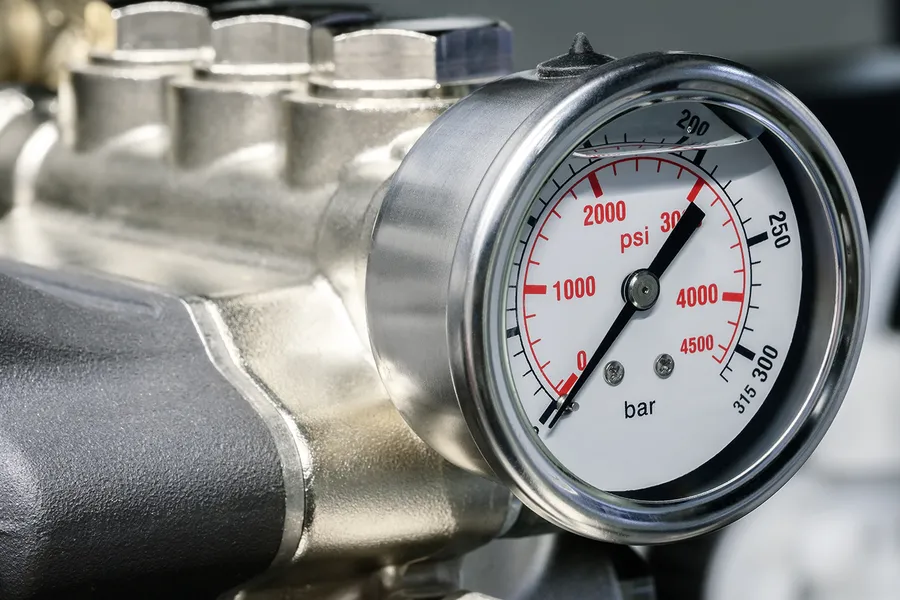

Для контроля системы отопления в самой верхней и нижней точках системы должны стоять приборы для измерения давления — манометры. Нижняя точка находится на трубе обратки возле котла. Верхняя точка в открытой системе отопления будет возле расширительного бака, в закрытой системе — на радиаторе верхнего этажа, а если в доме один этаж — на трубе подачи возле котла.

Манометры в верхней и нижней точках системы должны находиться постоянно. Если их не установили изначально, сделайте это перед опрессовкой и потом не снимайте. Дополнительно на время опрессовки поставьте манометры на самых дальних от котла радиаторах. В начале опрессовки давление на них должно быть 0,3–0,4 атм.

Затем к системе подключают специальный насос-опрессовщик, который будет нагнетать в нее давление.

Опрессовочный насос, подключенный к системе отопления. Источник: banya-expert.com

Последовательность действий при опрессовке такая:

  1. Подключите шланг опрессовщика к системе. Проще всего это сделать с помощью крана, через который сливают теплоноситель, но можно использовать и любую другую удобную для вас точку.
  2. В емкость опрессовщика налейте воду температурой не выше 45 ℃ и начните закачивать ее в систему. Если опрессовываете открытую систему — перекройте шаровой кран на входе в расширительный бак.
  3. Доведите давление до рабочих параметров (0,7–1,5 атм) и при нем в течение 10 минут закачивайте воду в систему.
  4. Убедитесь, что в отопительной системе нет протечек: внимательно осмотрите все стыки труб, арматуры батарей и теплого пола.
  5. Удалите из системы воздух, который опрессовщик закачал вместе с водой. Используйте для этого краны Маевского — их устанавливают в верхней части каждой батареи. Открывайте такие краны по очереди и держите открытыми до тех пор, пока из них не пойдет вода.
  6. Давление опрессовщика постепенно увеличьте на четверть, а потом на половину выше рабочих значений. Фиксируйте показания на манометре опрессовщика.
  7. Подержите систему под повышенным давлением: систему с металлическими трубами — 10 минут, с полимерными — 30 минут.
  8. Снова осмотрите все швы и стыки.
  9. Зафиксируйте показания манометров системы: ее считают герметичной, если давление упало не больше чем на 0,1–0,2 атм.

Кран Маевского

После опрессовки насос-опрессовщик отсоединяют. Воду сливают в канализацию через кран для слива теплоносителя, а систему заполняют жидкостью, которая будет в трубах постоянно. В открытой системе нужно будет снова открыть кран на входе в расширительный бак.

Как заполнить открытую систему

В открытых системах используют воду или неядовитые антифризы: пропиленгликоль и глицерин. Жидкость-теплоноситель заливают через расширительный бак, далее она распределяется по системе под собственным весом. По уровню наполнения бака можно сразу оценить, насколько заполнена система. Заливать теплоноситель можно прямо из ведра. Но часто бак расположен под потолком или скатом кровли и к нему неудобно подбираться. В этом случае проще воспользоваться погружным насосом: опустите насос в емкость с теплоносителем, а шланг — в бак.

Расширительный бак открытого типа, который сложно заполнить вручную. Источник: YouTube|Леван Бугулов

Когда вы заполняете систему, вместе с теплоносителем в трубы попадают пузырьки воздуха. Если от них не избавиться, они станут мешать движению теплоносителя и отопление будет работать плохо. Спустите воздух с помощью кранов Маевского.

Как выпустить воздух из батареи

Узнайте больше

Как заполнить закрытую систему

Перед тем как залить воду в систему отопления, подготовьте насос, способный создавать давление 1,2–1,5 атм, и емкость объемом около 200 л. Заполните емкость теплоносителем. Подключите шланг насоса к крану, предназначенному для слива теплоносителя из системы.

Второй шланг насоса опустите в емкость с теплоносителем и начинайте закачивать его в систему. Следите за уровнем жидкости в емкости: она должна покрывать шланг, иначе насос закачает в систему воздух.

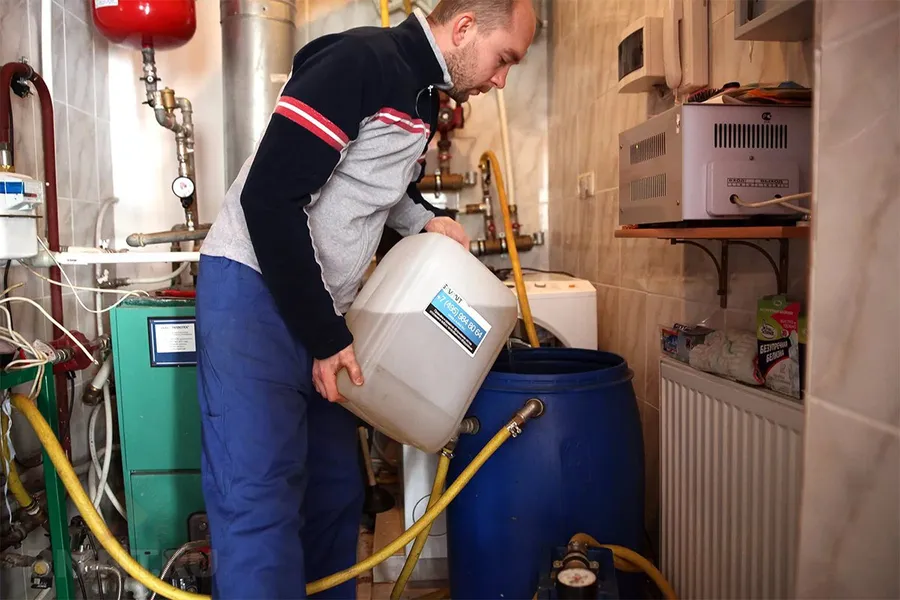

Антифриз более вязкий по сравнению с водой, поэтому его закачивают специальным насосом для технических жидкостей или насосом-опрессовщиком. Заполнить систему антифризом можно прямо из канистры: поместите один конец шланга в горловину или специальное отверстие канистры, а другой присоедините к крану слива. Этиленгликоль выделяет ядовитые пары, поэтому для работы с ним наденьте респиратор и защитные перчатки.

Заливка антифриза насосом для технических жидкостей Источник: st-montaj.ru

Так же как и при заполнении открытой системы, открывайте на радиаторах краны Маевского, чтобы удалить пузырьки воздуха. Давление в системе контролируйте по манометру, установленному на котле. Закачивайте теплоноситель, пока давление не достигнет гидростатического — для частных домов это 1,2–1,5 атм.

Когда система заполнена, выключите насос и снова откройте краны Маевского. Давление при этом немного упадет. Включите насос и подкачайте воду, поднимая давление до прежнего уровня.

Резюме

Систему отопления нужно заполнять перед первым использованием, после ремонта и при замене теплоносителя.

В большинстве частных домов в качестве теплоносителя используют воду. Но если дом часто зимой стоит нетопленым, вместо воды нужно использовать антифриз.

Способ заполнения системы теплоносителем зависит от типа системы отопления. Закрытые системы проще всего заполнить, подключив насос к крану для слива теплоносителя. Открытую можно заполнить точно так же, но можно заливать теплоноситель и сверху — через расширительный бак. В любом случае перед заполнением систему нужно подготовить: промыть и проверить под давлением.

А вы уже решили, как и чем будете заполнять систему отопления в своем доме?
