С началом отопительного сезона в системе нередко образуются воздушные пробки, из-за чего батареи греют гораздо хуже. Решить проблему помогает простое устройство. Рассказываем все про кран Маевского: что это такое, как работает, как его выбрать и самостоятельно установить на современный радиатор и чугунную батарею старого образца.

Что такое кран Маевского в системе отопления

При включении отопления осенью в трубах и радиаторах часто скапливается воздух — он попадает туда во время летних профилактических работ или выделяется из воды при ее нагреве. Воздушная пробка мешает циркуляции теплоносителя, что приводит к неравномерному прогреву батарей, их работе с шумом и перебоями.

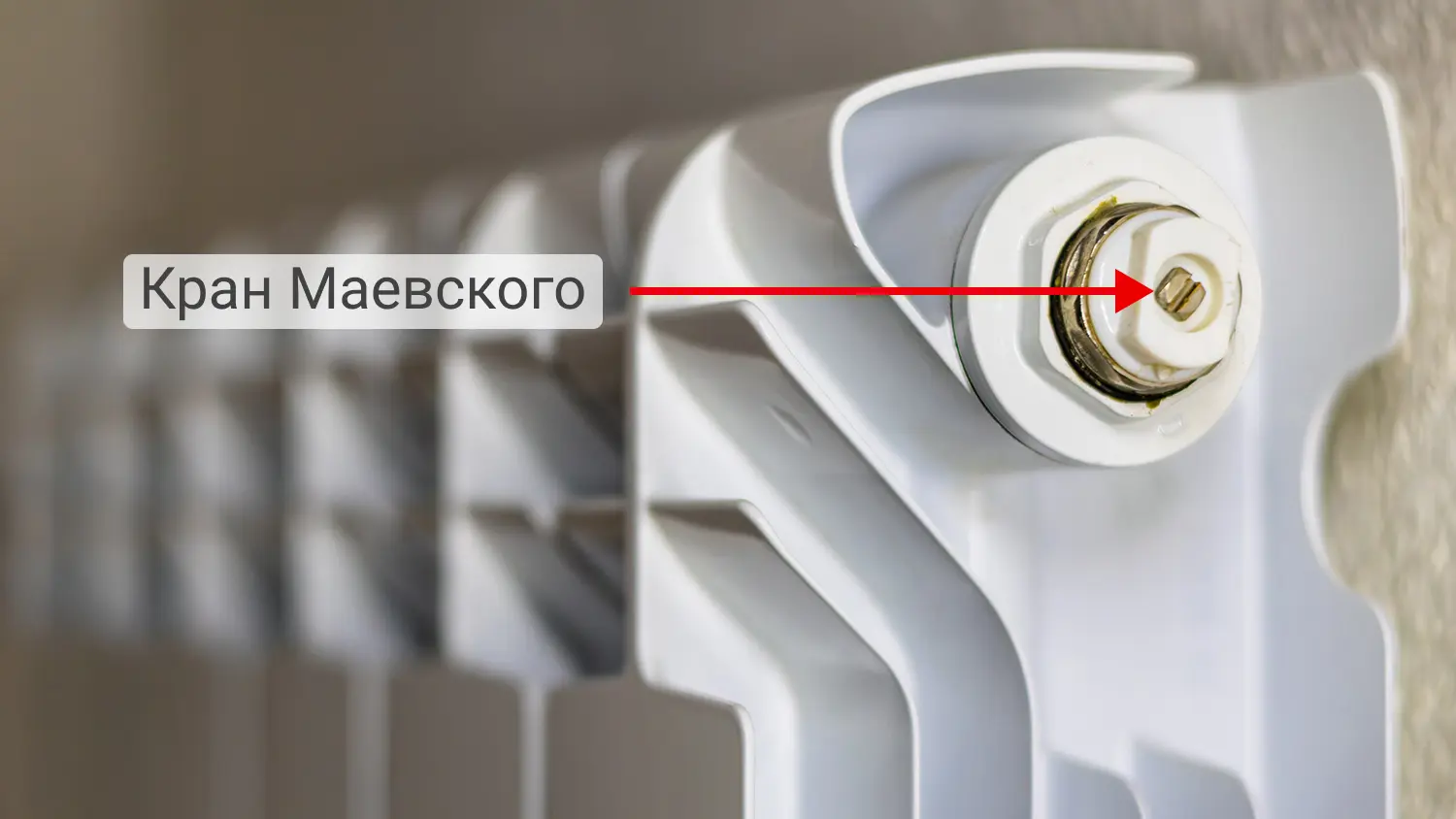

Устранить проблему помогает кран Маевского — это компактный воздухоотводчик, который стравливает скопившийся в системе воздух. Его монтируют в верхней части радиаторов отопления и полотенцесушителей, а также на коллекторах систем водяного теплого пола.

Кран назван в честь инженера Чеслава Маевского, хотя, по некоторым данным, первую версию устройства в начале 1930-х изобрел минский сантехник Сергей Роев. Маевский позже усовершенствовал конструкцию и добился надежной герметичности. Официально изделие значится как «клапан радиаторный воздушный игольчатого типа СТД-7073В», но в быту это название не используют — все знают его как кран Маевского.

Как работает кран Маевского на батарее отопления

Воздух поступает в отопительный контур несколькими путями:

• со свежей водой, которую доливают для поддержания давления
• через негерметичные резьбовые соединения
• после слива теплоносителя во время ремонта

При нагреве растворенные в воде газы выделяются в виде пузырьков, поднимаются, собираются в верхней части радиатора и образуют воздушную пробку.

Также пробка может образоваться во время летнего отключения отопления. В период простоя воду из системы нередко полностью или частично сливают для профилактики и ремонта. Освободившееся пространство заполняет воздух. Осенью, когда систему снова заполняют водой, его не всегда удается выпустить полностью, часть остается запертой в верхних точках радиаторов и труб. При первом же запуске отопления остатки воздуха собираются в пробку, и батареи начинают греть менее эффективно. Удалить ее можно только через верхнюю точку радиатора — именно там монтируют кран Маевского.

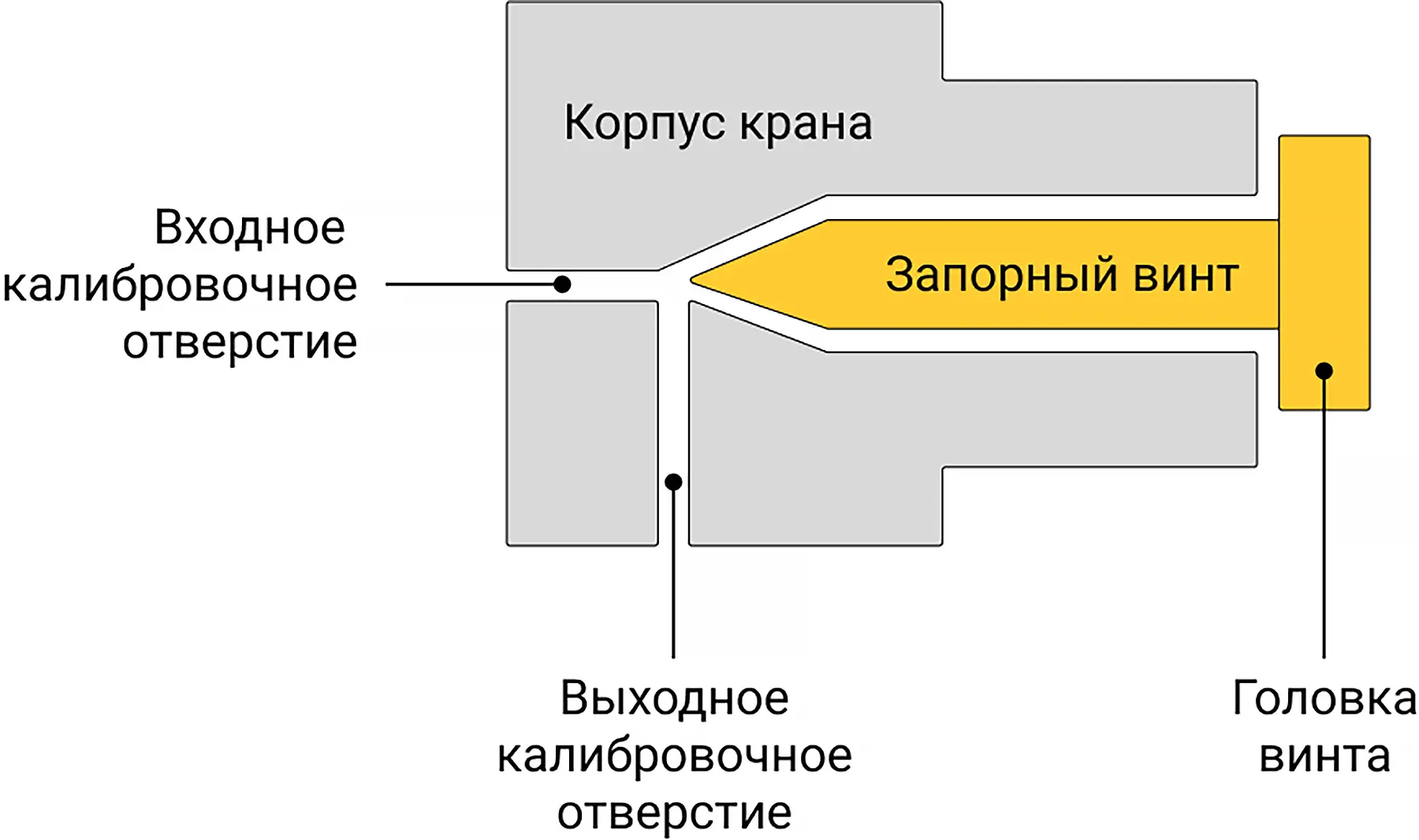

Принцип работы узла основан на разнице давления внутри батареи и снаружи. Кран Маевского состоит из нескольких частей:

• корпуса, который чаще делают из латуни, устойчивой к коррозии
• запорного винта с конусной иглой на конце, которая открывает и перекрывает выпускной канал
• уплотнительного кольца, которое обеспечивает герметичность соединения

Также предусмотрены два калибровочные отверстия. Через входное внутрь поступает воздух и вода из радиатора, через выходное газы и жидкость выходит наружу.

В закрытом положении игла винта плотно прижата к выходному отверстию. Она удерживает и воздух, и теплоноситель внутри радиатора. Стоит открутить винт — игла отходит, канал открывается, воздушная пробка с характерным шипением устремляется наружу. Как только вместо газа начинает течь вода без пузырьков воздуха, винт закручивают обратно.

Кирилл Горячев

Кран Маевского, несмотря на скромные размеры, играет ключевую роль в работе всей системы. От него зависит циркуляция теплоносителя в отопительном контуре. Пока внутри остается воздух, вода движется по трубам неравномерно, а часть радиатора остается холодной, из-за чего снижается его КПД. После стравливания циркуляция восстанавливается по всей длине батареи, которая снова прогревается полностью и равномерно.

Виды конструкции

Краны Маевского различают по принципу работы и месту установки в системе. Эти параметры определяют, какая модель подойдет для конкретного дома или квартиры.

По способу управления

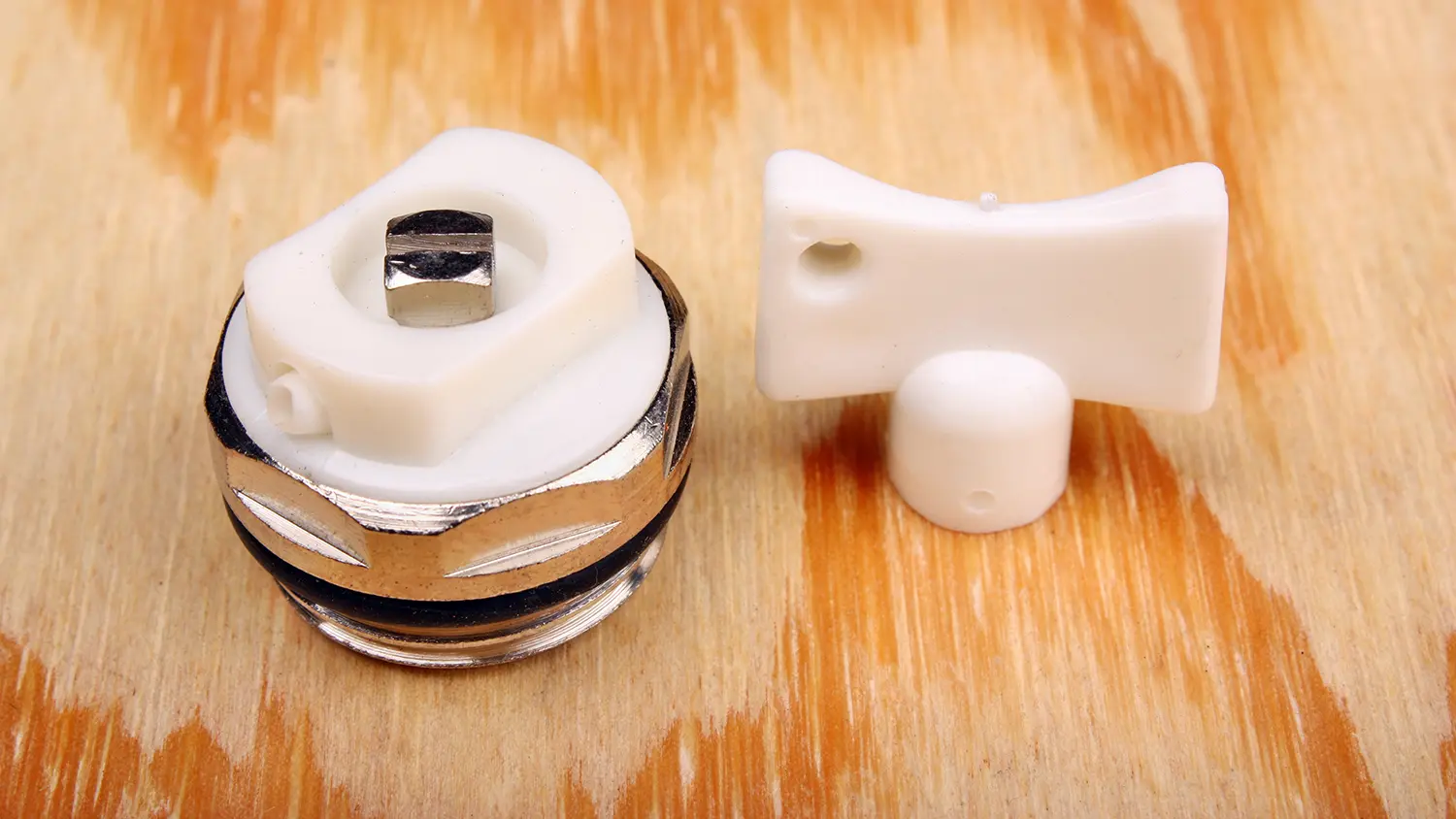

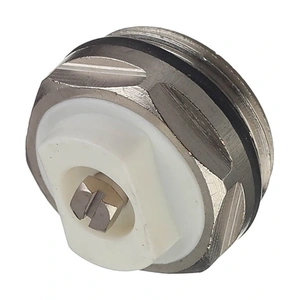

Ручной кран Маевского — самый распространенный вариант. Запорный винт поворачивают плоской отверткой или специальным ключом («барашком»). Такая конструкция простая и недорогая, ее легко прочистить при засоре. Подходит для любых квартир и домов, но особенно надежна в многоквартирных домах с грязным теплоносителем.

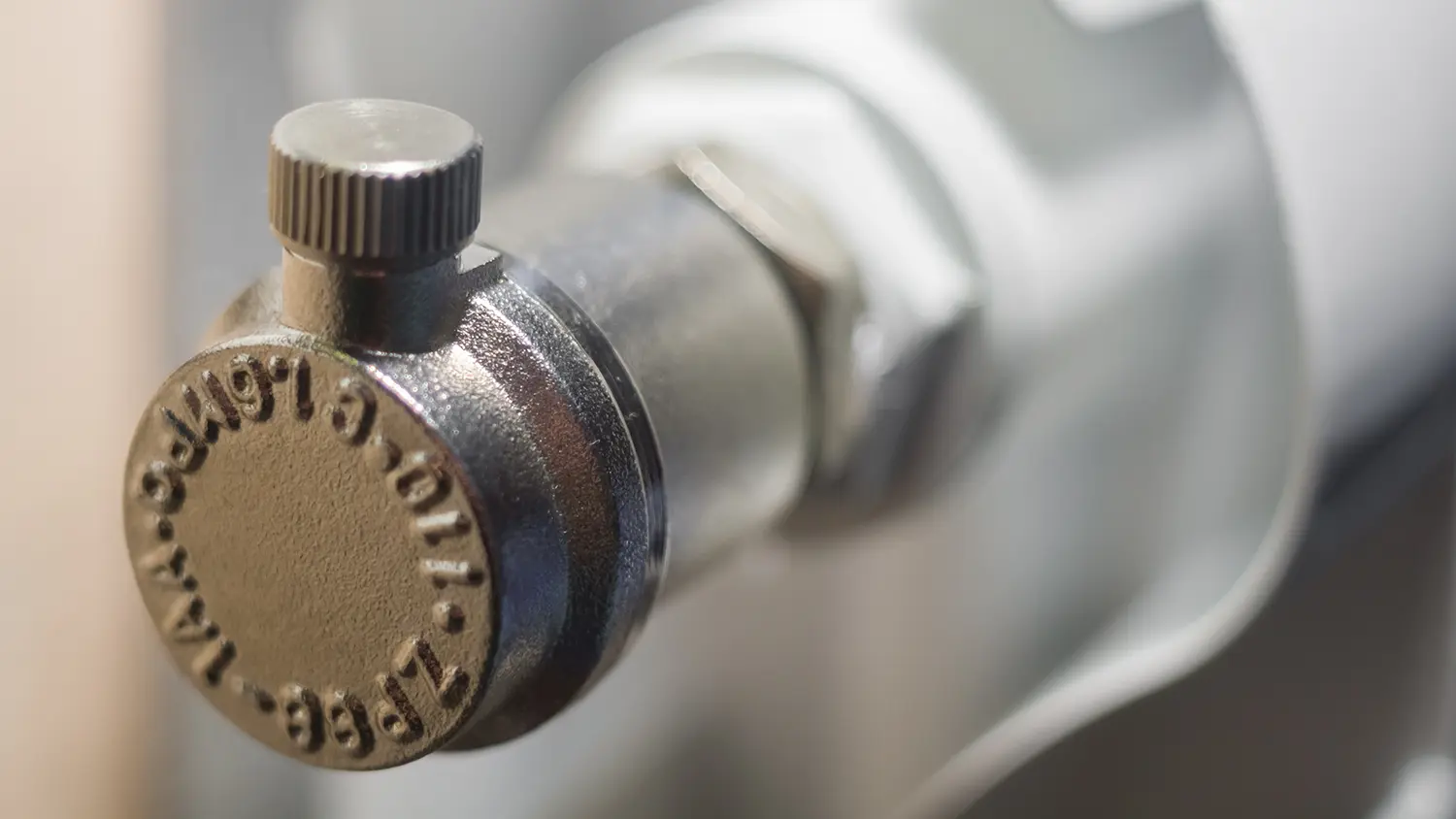

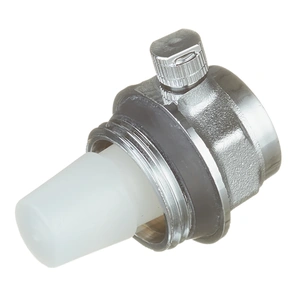

Второй подвид — автоматический кран Маевского со специальным поплавком внутри, который опускается, когда в системе есть воздух, и открывает клапан. Как только воздух выходит и корпус заполняется водой, поплавок поднимается и перекрывает отверстие.

Автоматический кран устанавливают в закрытых системах частных домов и коттеджей, где за отоплением не следят постоянно. В централизованных сетях с грязным теплоносителем такой узел быстро засоряется, поэтому там предпочитают ручную модель.

По конструктивным особенностям

Выделяют три подвида:

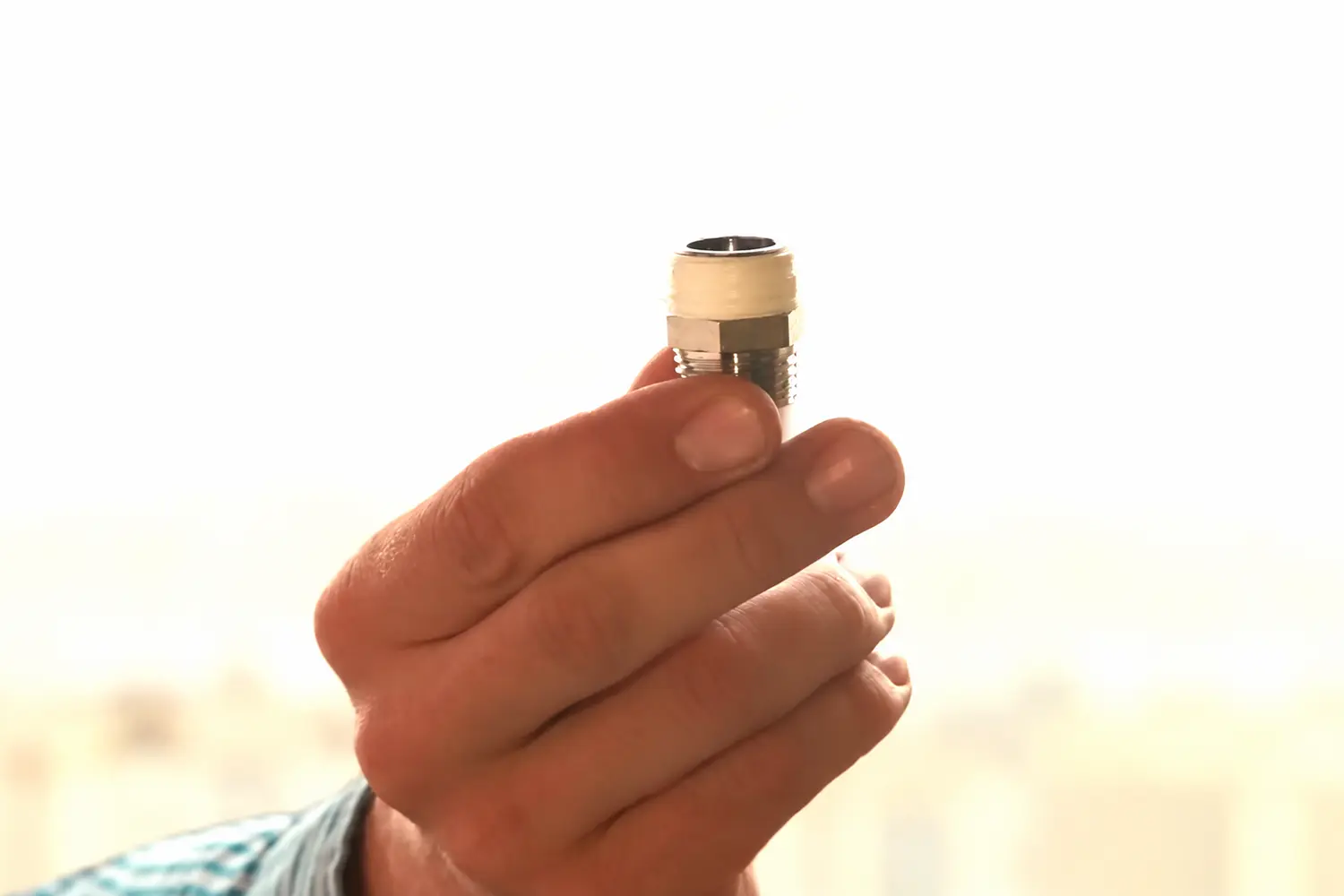

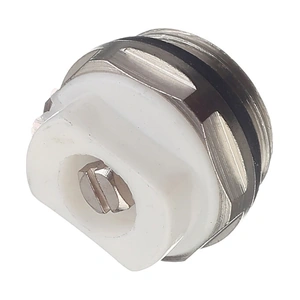

• Радиаторный кран Маевского ― компактный клапан с пластиковым колпачком. Его вкручивают в верхний угол батареи — в боковую торцевую заглушку. Самый привычный вариант для городских квартир с чугунными, биметаллическими или алюминиевыми радиаторами.
• Шаровой ― вместо игольчатого затвора внутри установлен поворотный шар с отверстием, что обеспечивает высокую пропускную способность. Такой кран монтируют в сложных гибридных отопительных системах, где к одному контуру подключены и радиаторы, и теплый пол.
• С предохранительным клапаном ― комбинированная модель, которая стравливает воздух, сбрасывает избыточное давление и защищает трубы от разрыва из-за повышения давления при возможном закипании. Подходит для индивидуальных систем отопления и частных домов с пластиковыми трубами, чувствительными к перепадам давления.

Как выбрать кран Маевского

Деталь подбирают под конкретную систему отопления — неподходящий диаметр или материал корпуса приведут к протечке или быстрой поломке устройства. Перед покупкой проверьте несколько параметров:

• Диаметр резьбы крана Маевского должен точно совпадать с посадочным отверстием на заглушке радиатора. Самые распространенные размеры — 1/2, 3/4 и 1 дюйм. Обратите внимание и на направление резьбы (левая или правая) — у радиаторов оно различается с разных сторон. Осмотрите посадочное отверстие на батарее или сверьтесь с ее паспортом, а затем сопоставьте данные с характеристиками крана.
• Выбирайте латунные модели. Этот металл устойчив к коррозии и годами выдерживает контакт с теплоносителем. Дешевые изделия из силумина или другого хрупкого сплава быстрее изнашиваются, могут треснуть при затяжке.

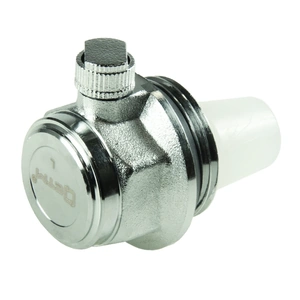

• Для систем с возможными скачками давления, например с пластиковыми трубами, берите кран со встроенной защитой — предохранительным клапаном. Он автоматически сбросит избыточное давление и спасет радиатор от разрыва. В квартирах со стальными трубами и чугунными батареями эта функция, как правило, не нужна.

Кирилл Горячев

Обязательно проверяйте рабочее давление и максимальную температуру теплоносителя, указанные производителем крана. Эти цифры должны соответствовать параметрам вашей отопительной системы, иначе устройство быстро выйдет из строя.

Как установить кран Маевского своими руками

Порядок монтажа для разных типов радиаторов немного различается, поэтому важно знать особенности каждого случая. Ошибка может привести к протечке и подтоплению квартиры.

Инструменты и материалы

Набор для установки или замены крана Маевского зависит от вида батарей. Если это современные модели из алюминия или другого металла, то помимо самого воздухоотводчика понадобятся:

• разводной ключ
• емкость под воду, например таз или ведро

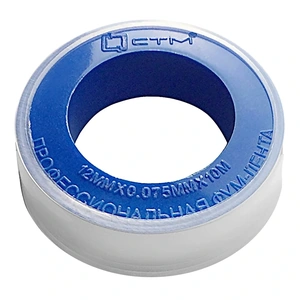

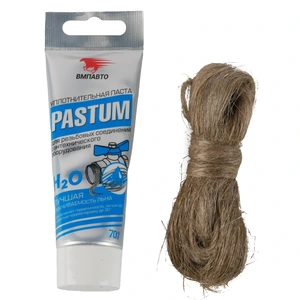

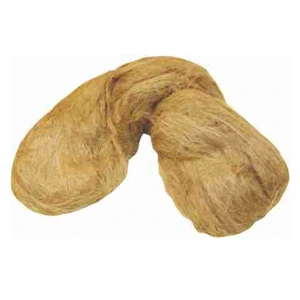

• ФУМ-лента или лен с сантехнической пастой
• тряпки

Если радиатор чугунный, список инструментов расширяется. Пробки у таких батарей сплошные, без отверстия — установить кран напрямую не получится. Придется заменить одну из них на радиаторную пробку (футорку) с резьбой 1 1/4" на 1/2" или 3/4" ― именно в нее устанавливают кран с наружной резьбой 1/2" или 3/4" соответственно. Также понадобится трубный (газовый) ключ — им откручивают прикипевшие чугунные пробки.

Подготовка к установке

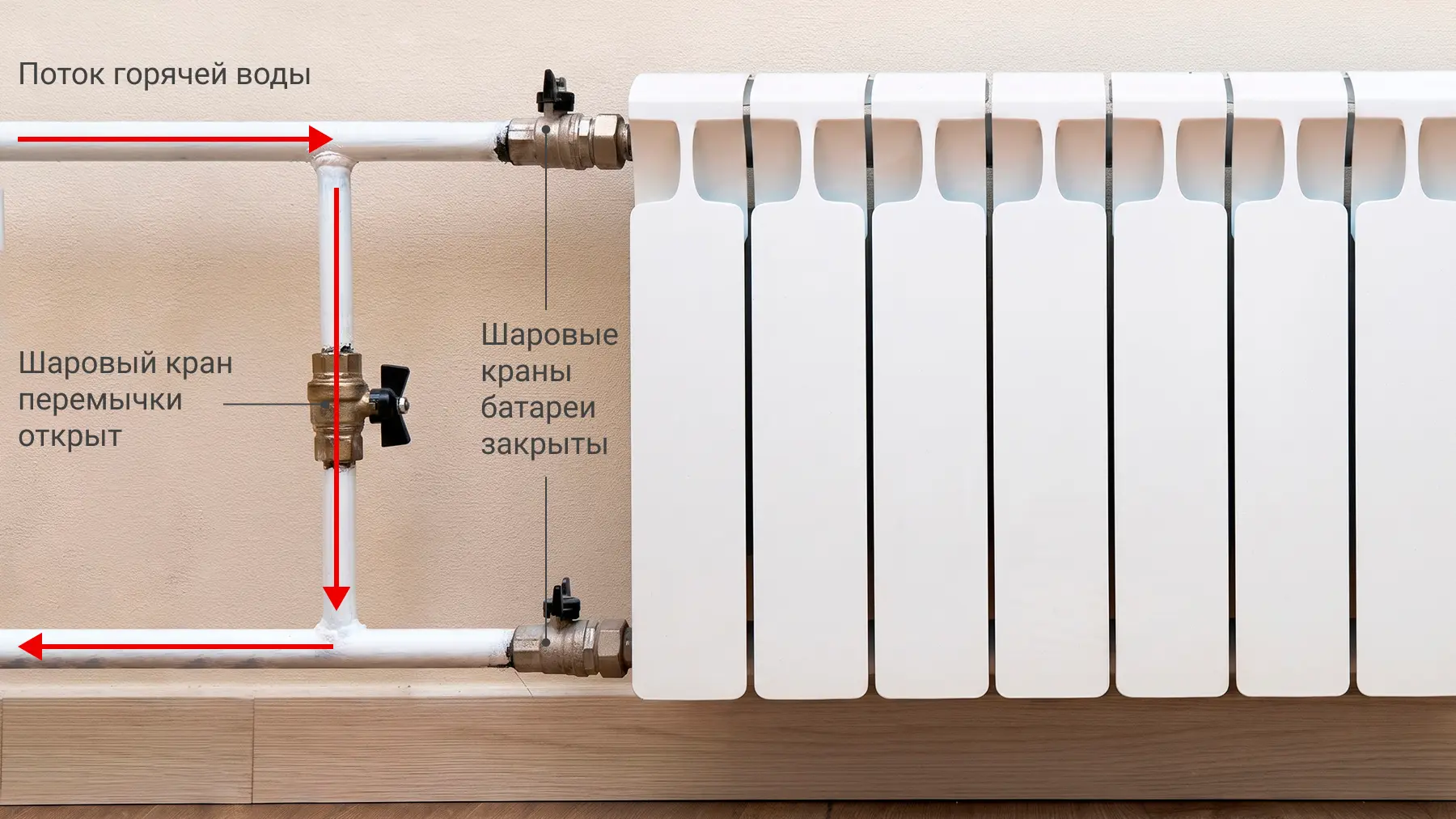

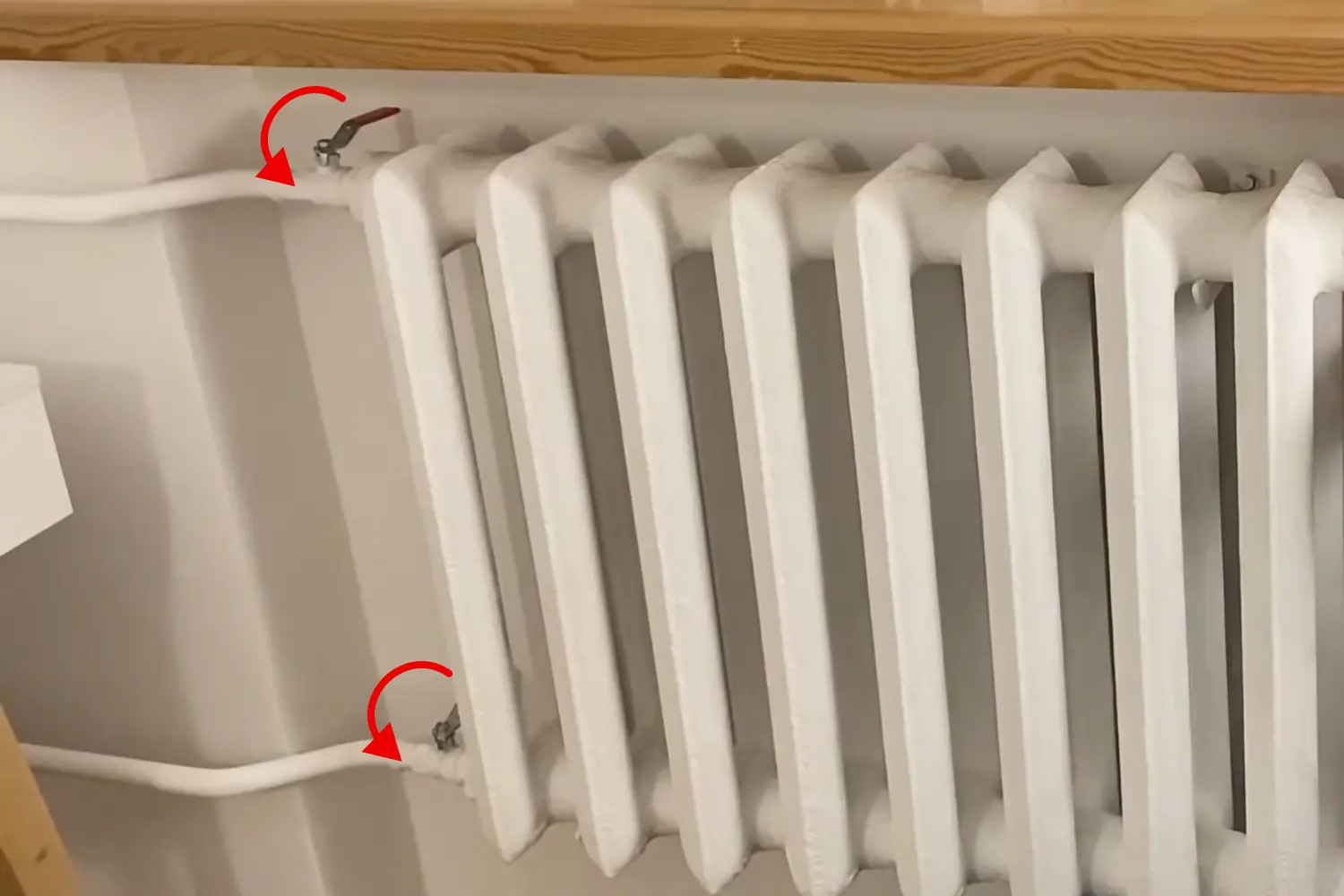

Перед началом работ перекройте запорные краны на трубах, которые подают теплоноситель в радиатор и отводят его. Если на перемычке (байпасе) между ними есть вентиль, то его, наоборот, откройте, чтобы тепло продолжало циркулировать по дому.

Если отсечных вентилей на радиаторе нет, в частном доме отключите циркуляционный насос и слейте часть теплоносителя через дренажный кран. В многоквартирном доме в такой ситуации лучше вызвать сантехника из управляющей компании — самостоятельно сливать воду из стояка опасно.

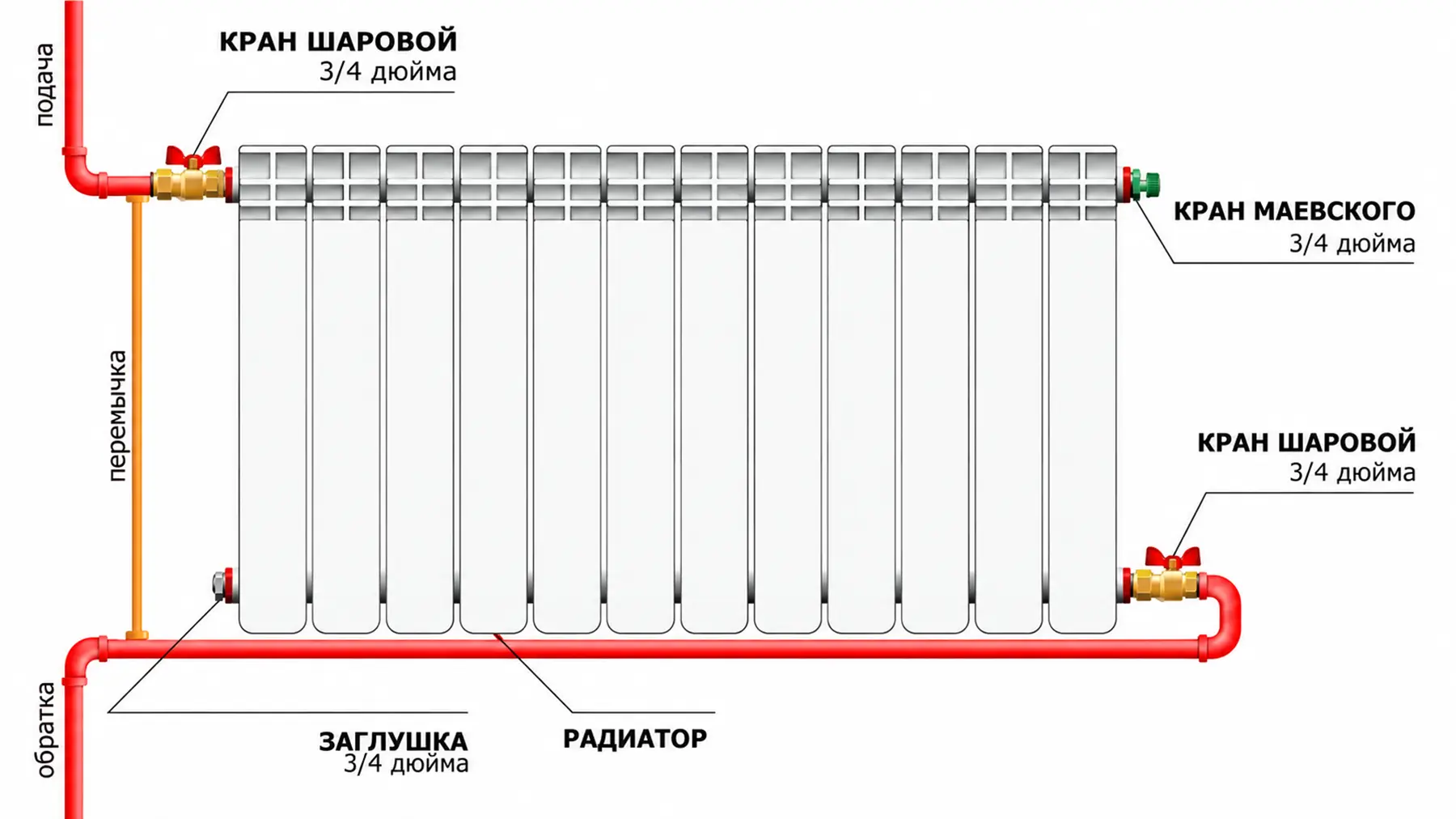

Кран Маевского ставят в самой верхней точке радиатора — там, где скапливается воздух. При боковом или диагональном подключении это верхняя пробка, противоположная той, к которой подходит труба подачи воды. При нижнем подключении, когда обе трубы входят в батарею снизу, кран можно вкрутить в любую из двух верхних пробок.

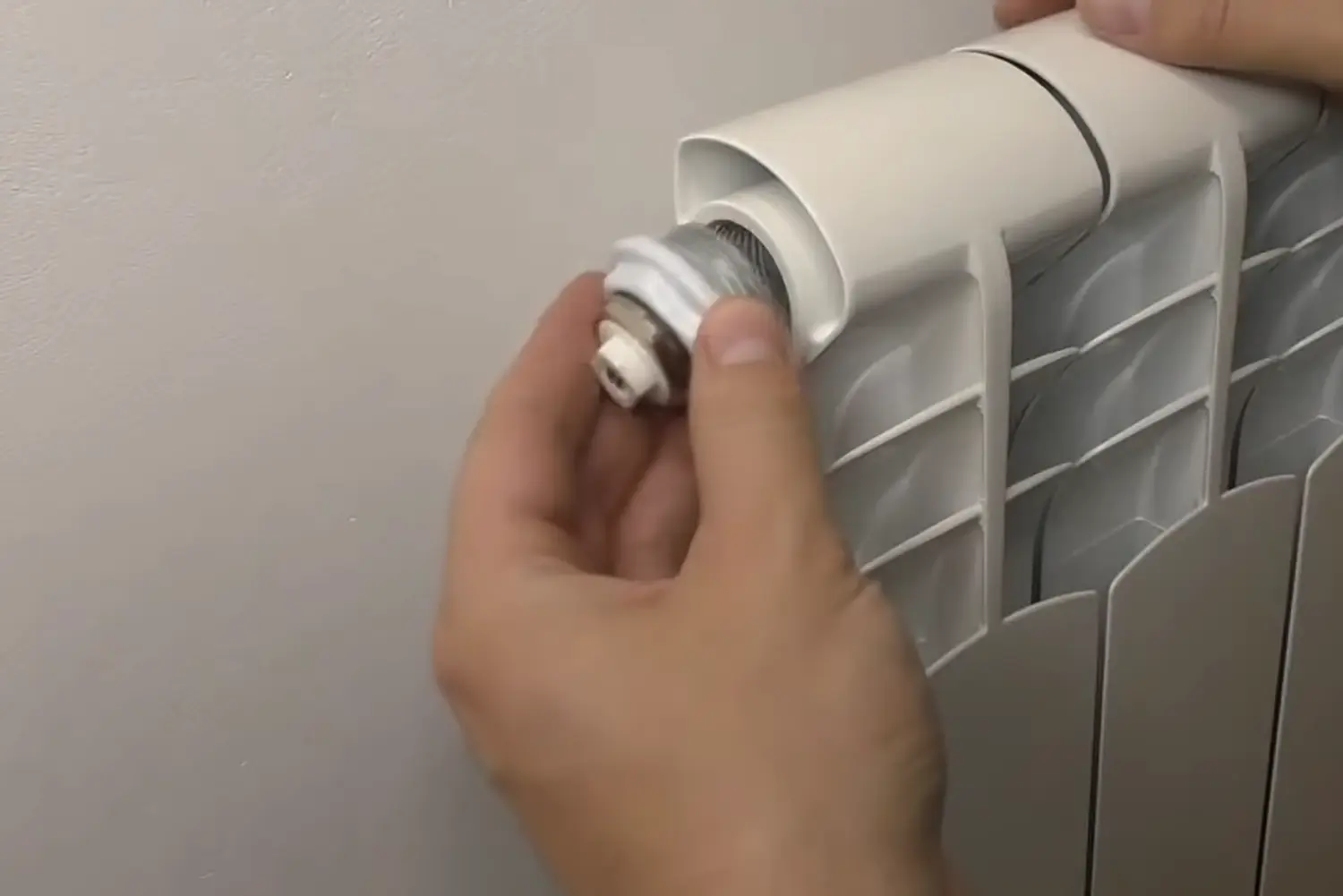

Установка на современный радиатор отопления

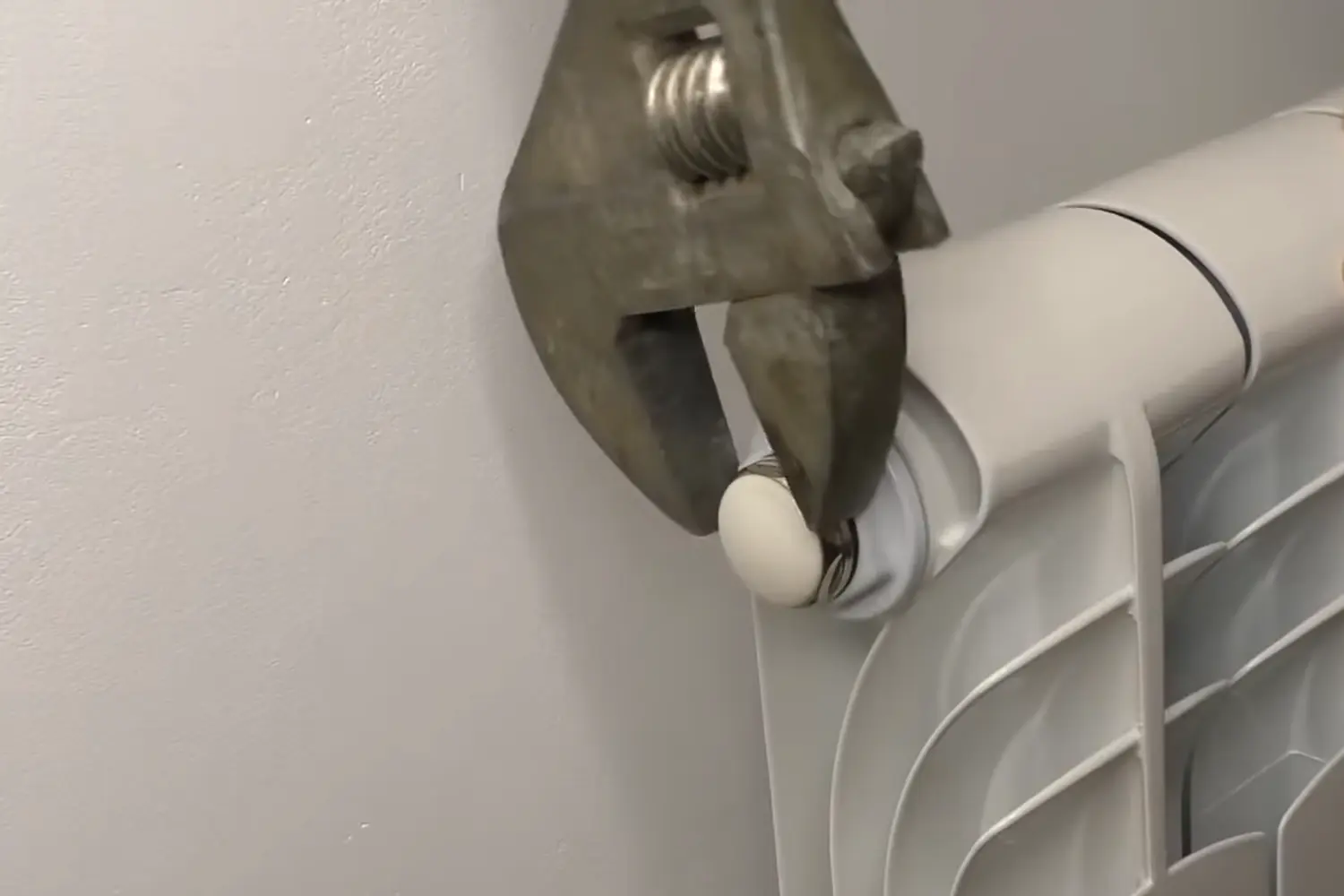

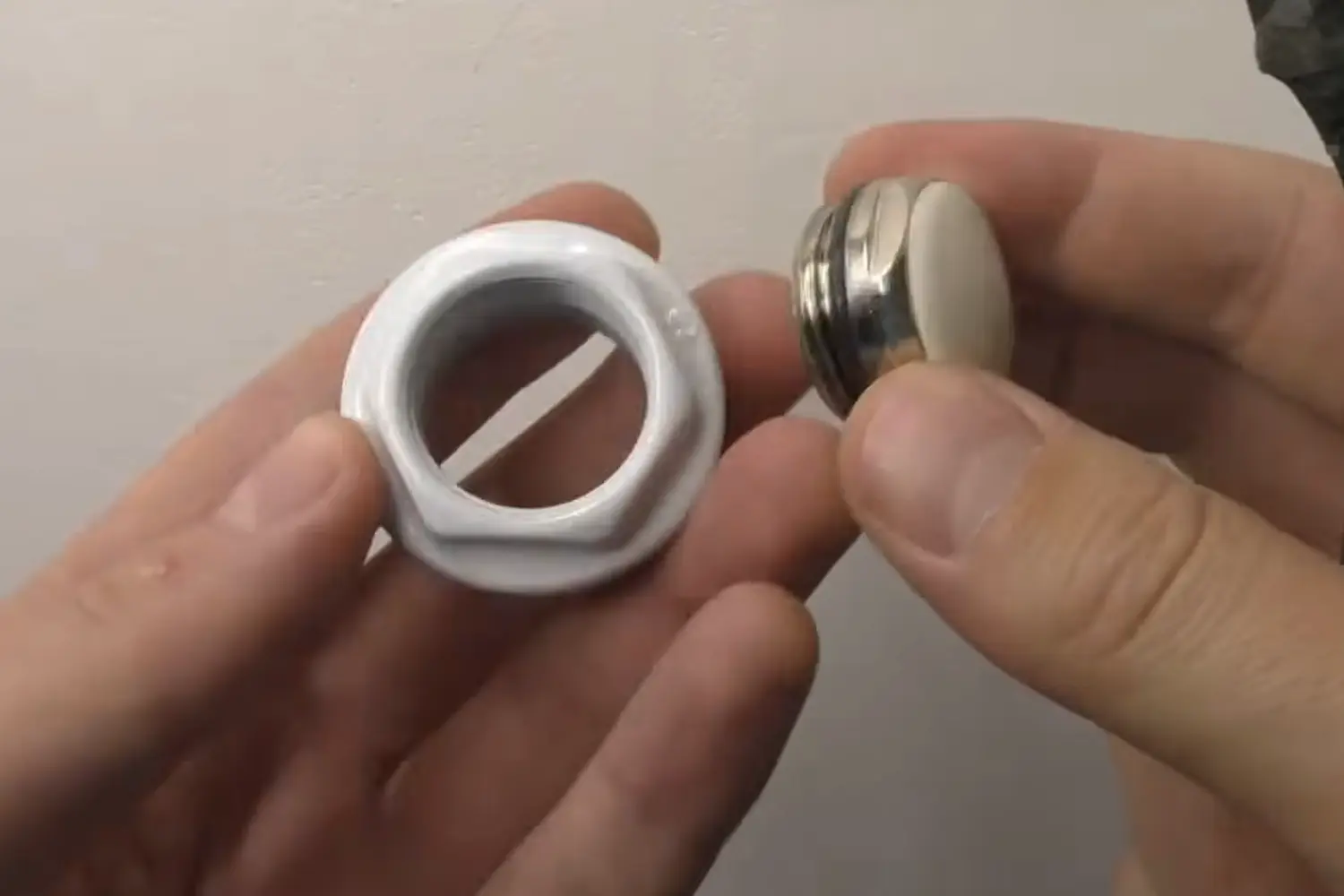

Заглушку на алюминиевых и биметаллических радиаторах открутить несложно. Их резьба редко закисает благодаря качеству металла и заводскому покрытию.

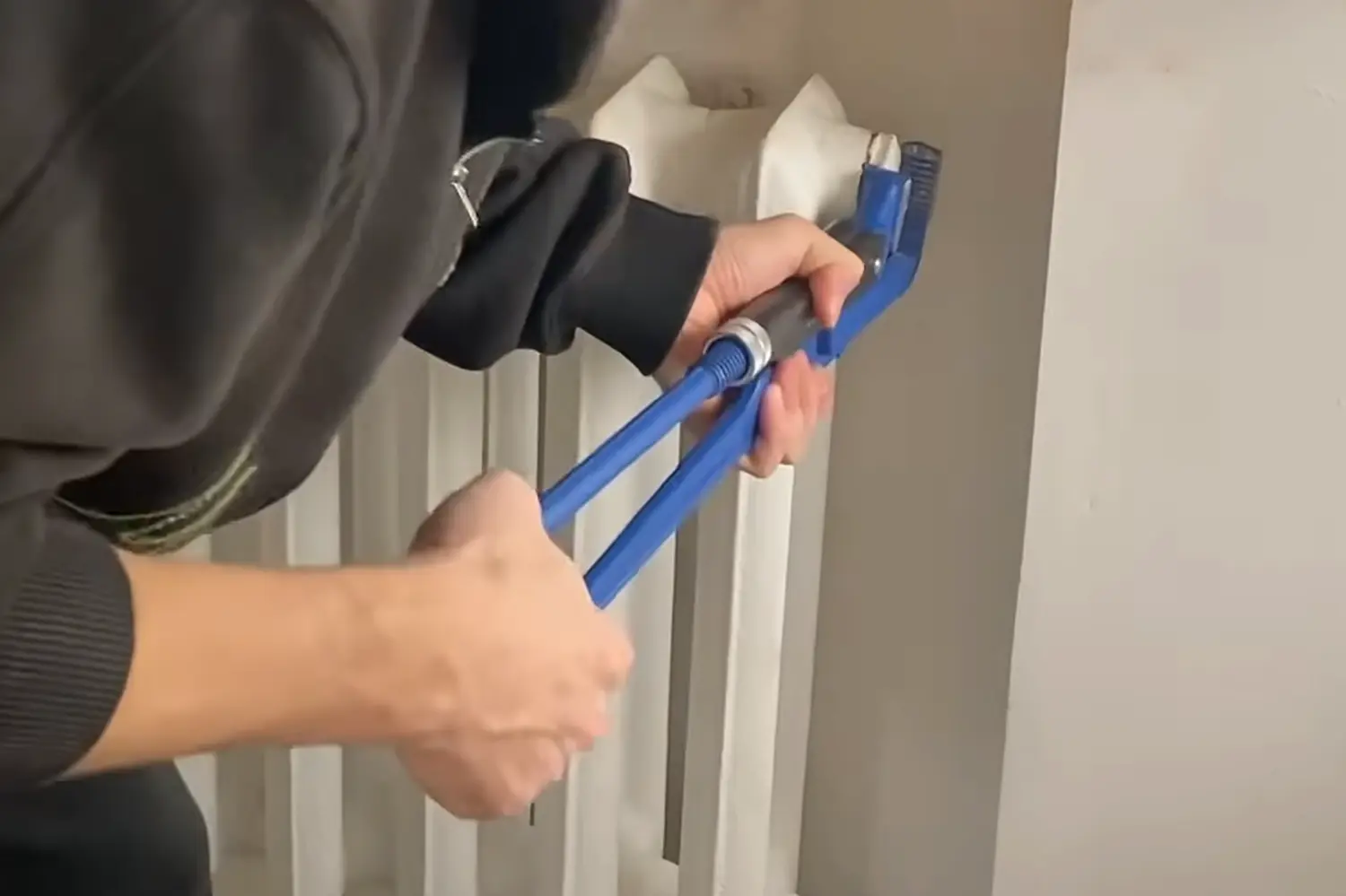

Установка на чугунную батарею старого образца

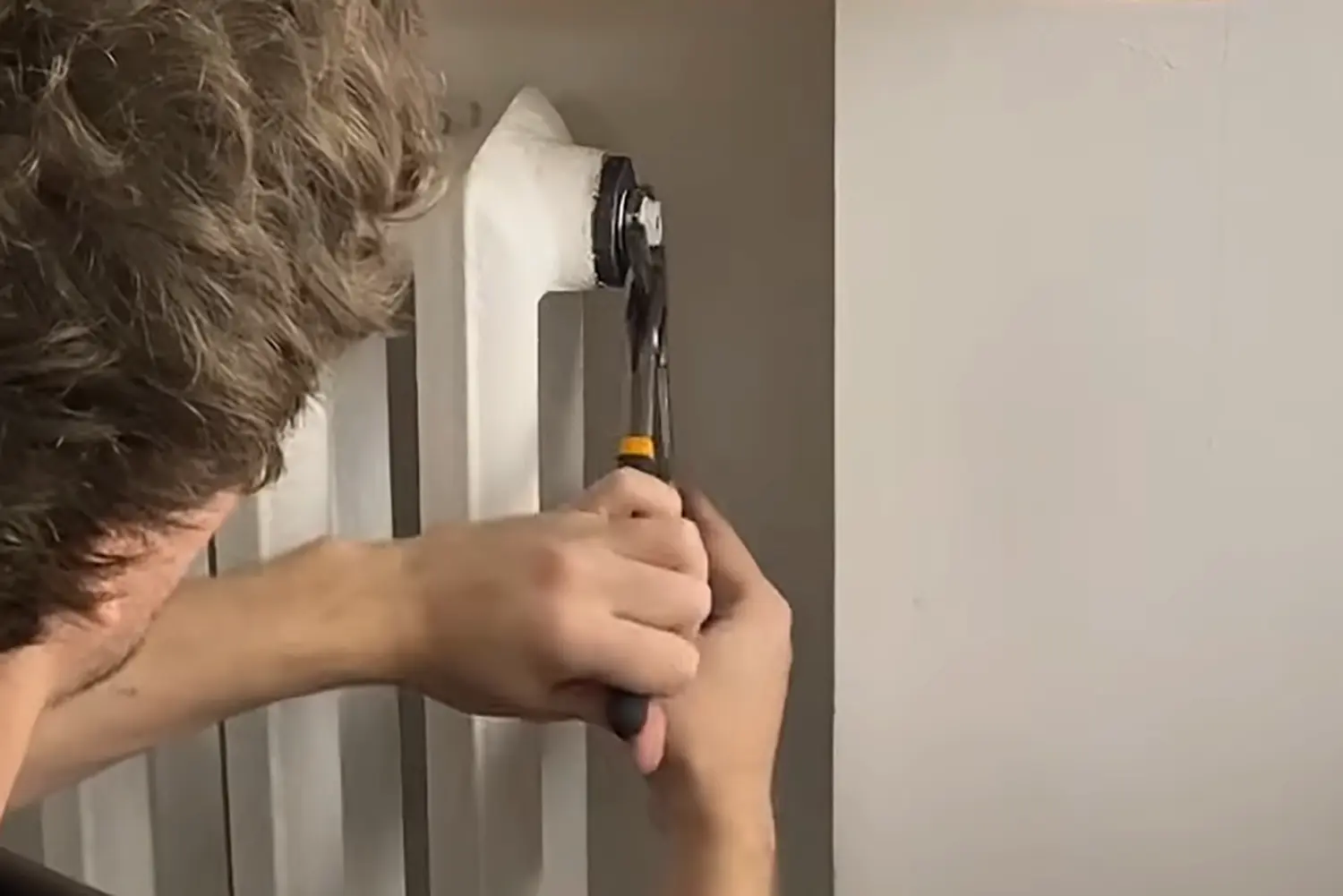

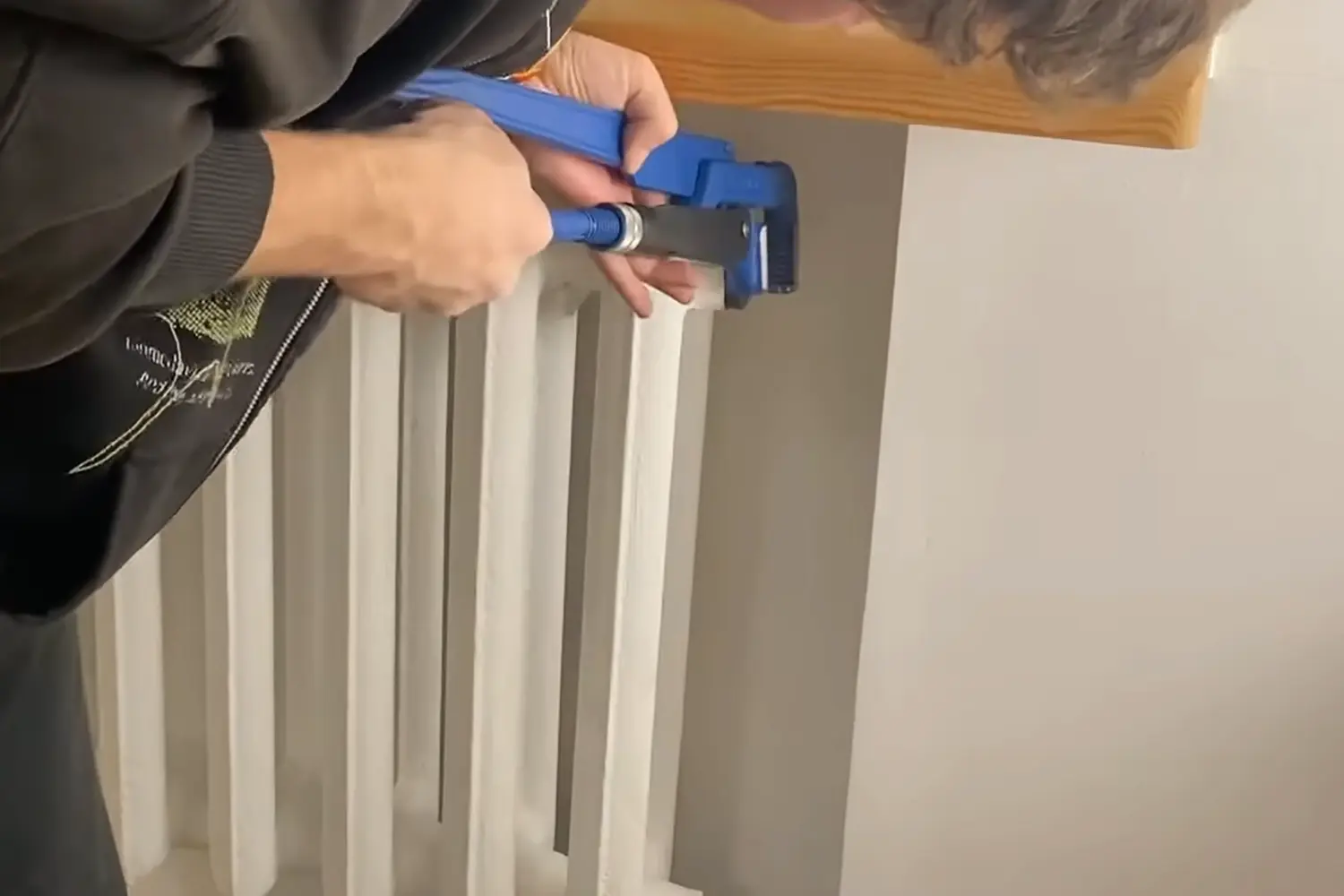

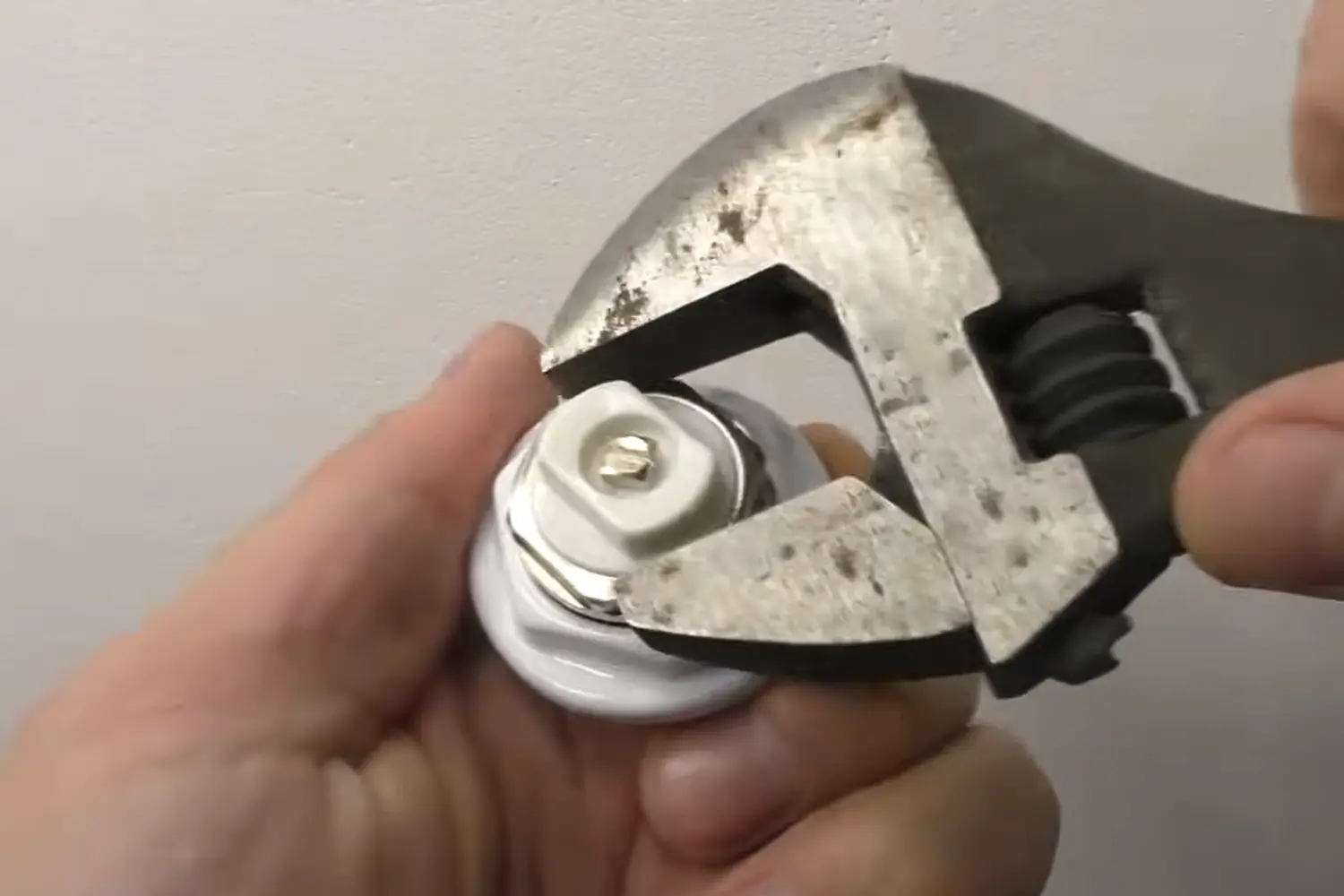

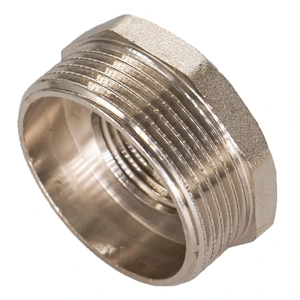

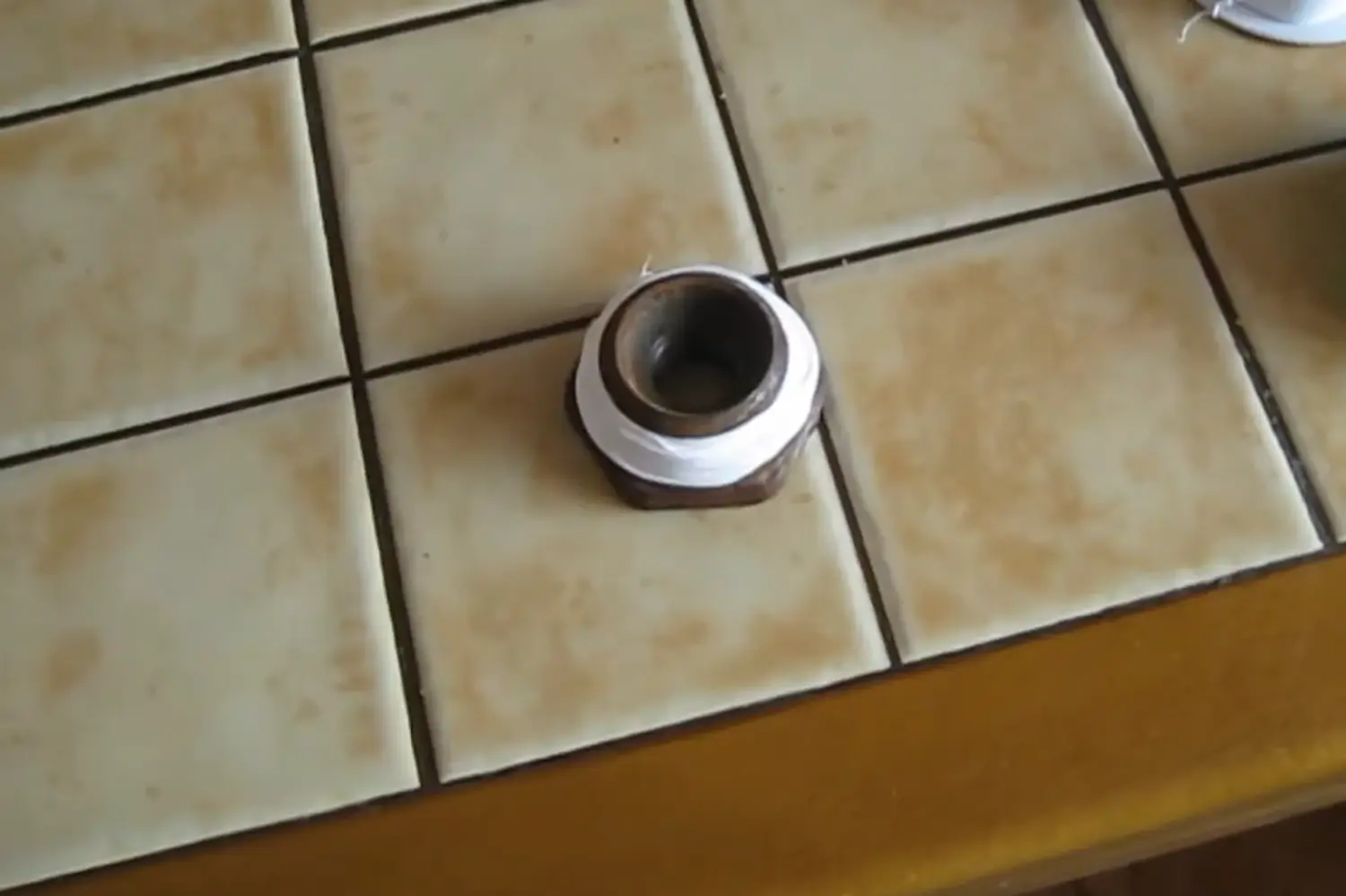

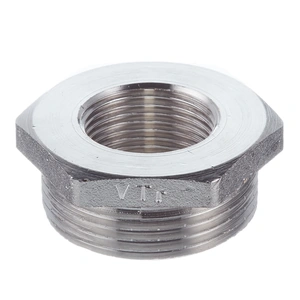

Чтобы поставить кран Маевского на чугунную батарею, необходимо заменить сплошную заглушку на переходную футорку, иначе деталь просто некуда будет вкручивать. Резиновых прокладок на чугунных футорках обычно нет, поэтому их резьбу уплотняют ФУМ-лентами.

Установка на полотенцесушитель

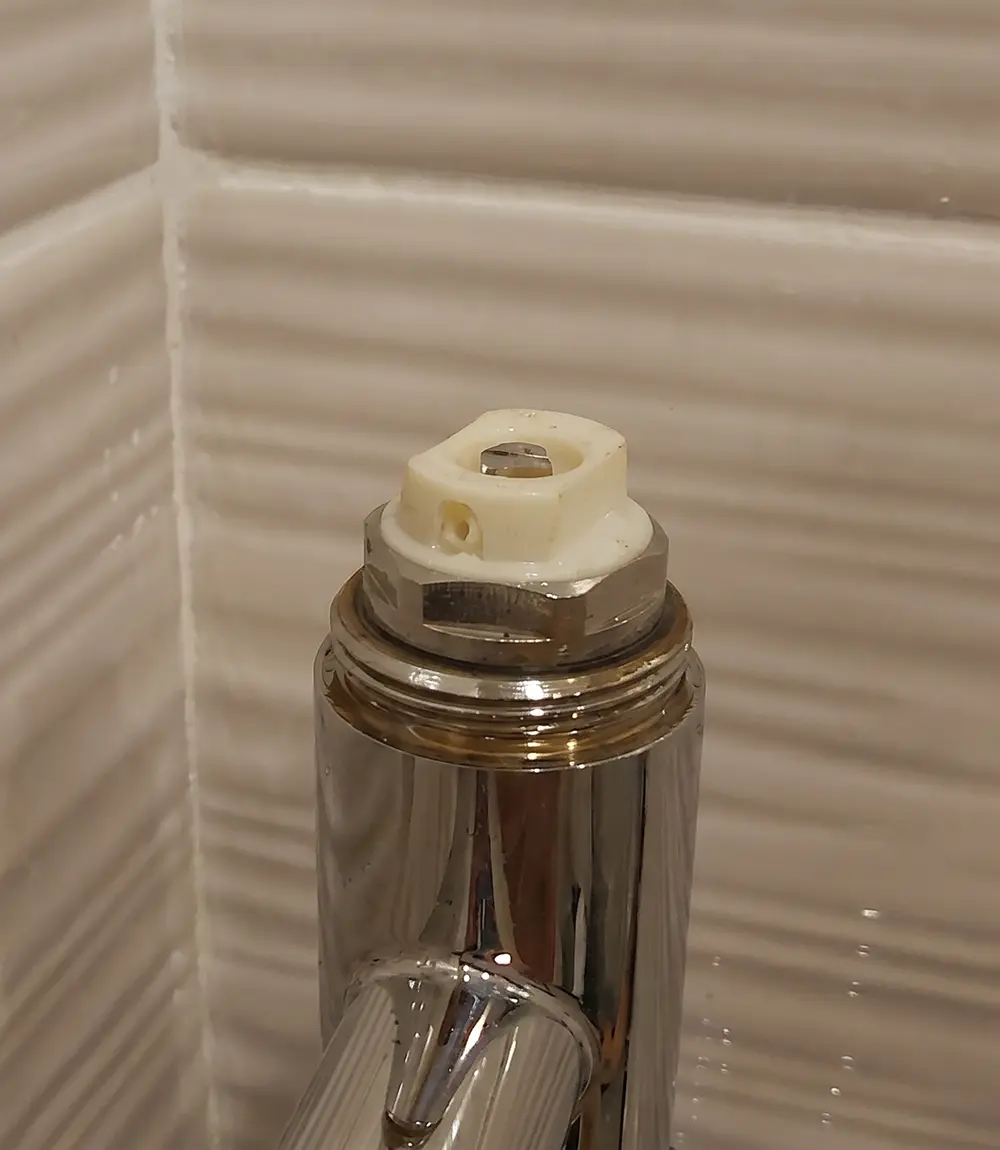

Воздухоотводчик на водяной полотенцесушитель ставят с той же целью, что и на радиатор, но с поправкой на конструкцию прибора. На большинстве современных моделей кран Маевского уже установлен производителем. Он скрыт за декоративной крышкой в верхней части устройства. Вместо крана Маевского там может стоять патрубок с заглушкой — в этом случае ее и нужно поменять на воздухоотводчик.

На электрических полотенцесушителях кран не требуется. Они работают от греющего кабеля или герметично заполнены жидким теплоносителем (антифризом или маслом) ― воздух внутрь не попадает и не скапливается.

Как установить кран Маевского на водяной полотенцесушитель:

1. Закройте запорные вентили и дождитесь остывания воды.

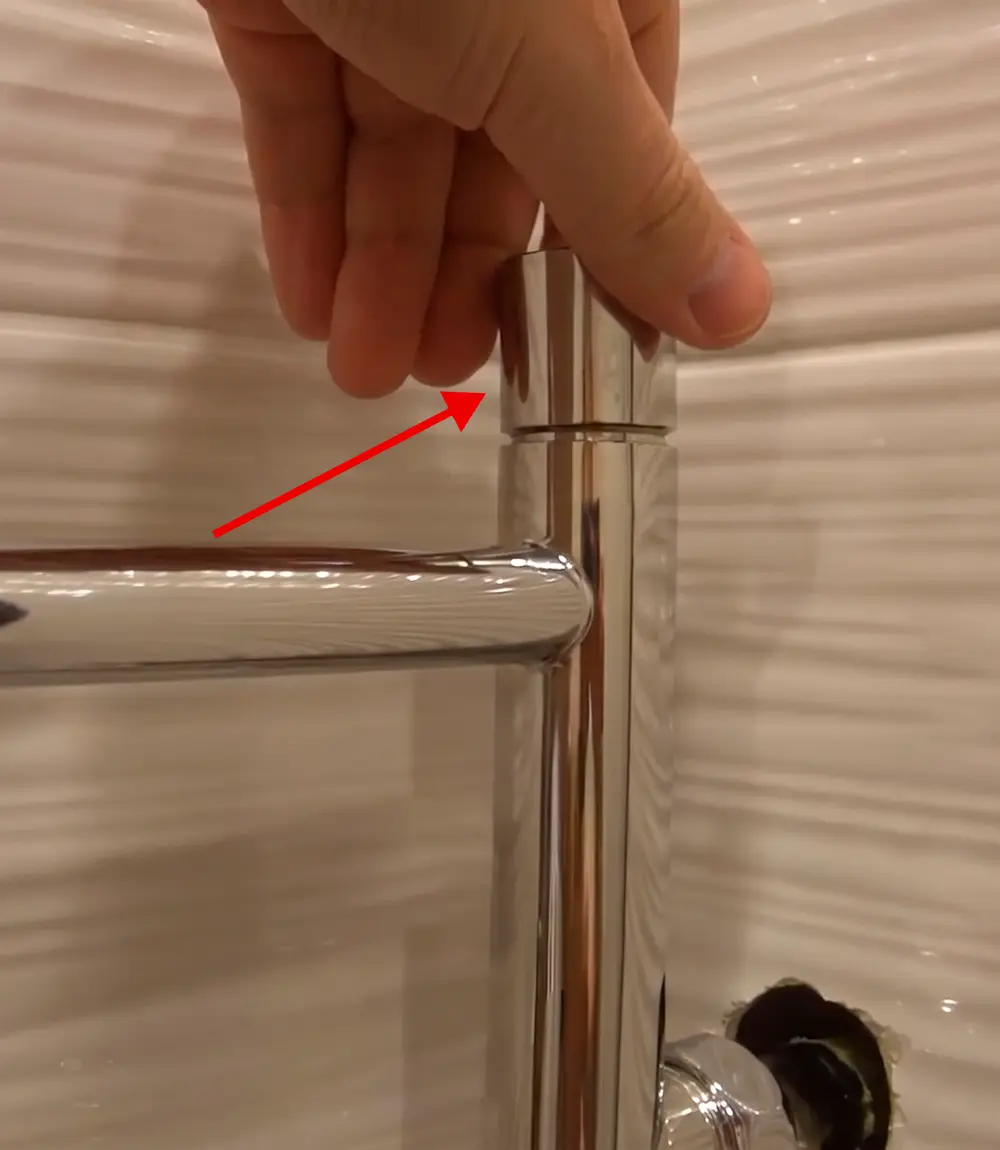

2. Разводным ключом выкрутите заглушку из патрубка на полотенцесушителе.
3. Резьбу на кране Маевского покройте ФУМ-лентой. Вкрутите его на место заглушки. Затяните соединение разводным ключом.
4. Откройте запорные вентили и осмотрите резьбовое соединение крана. Если течи нет, поставьте на место декоративную крышку.

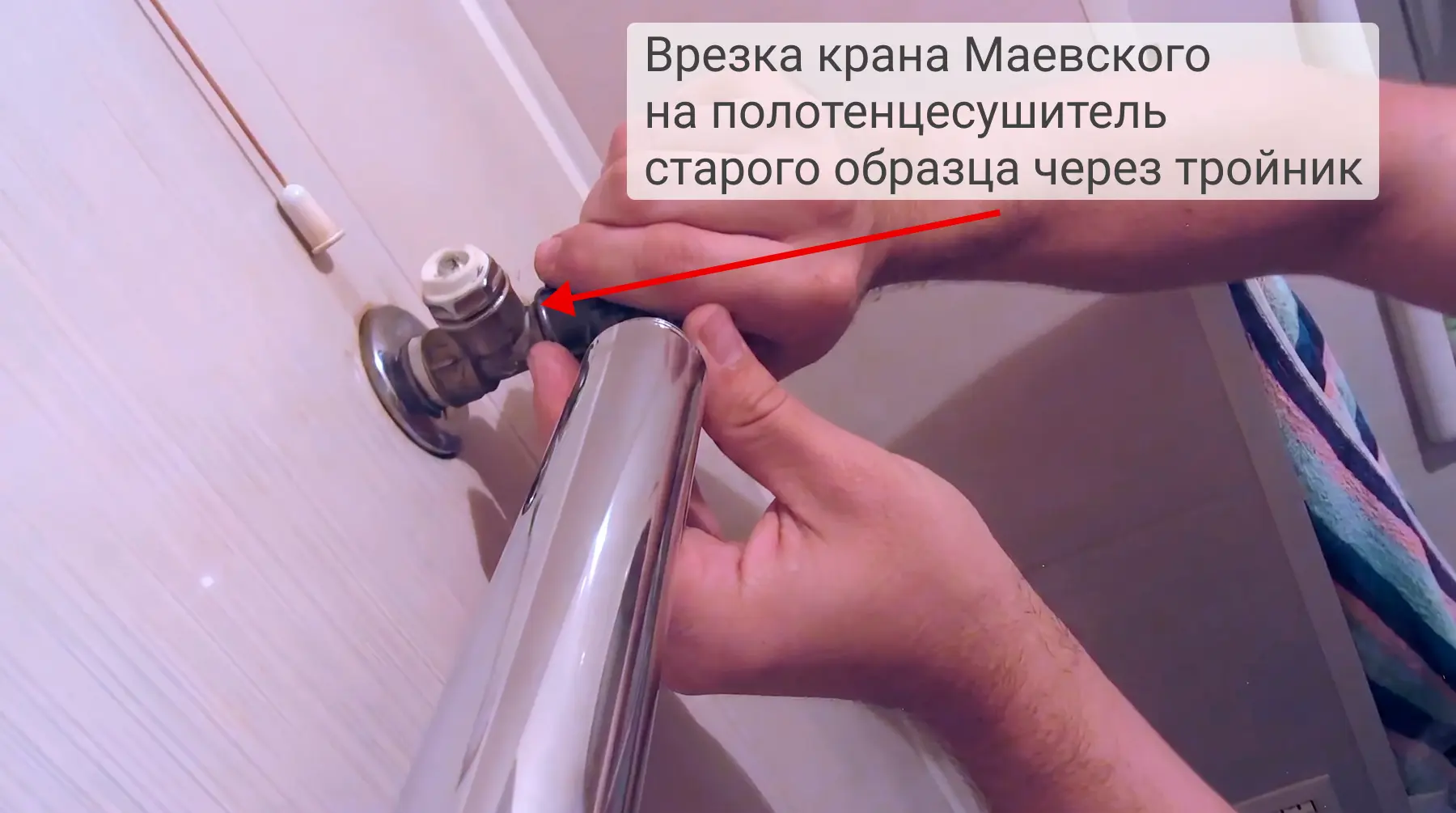

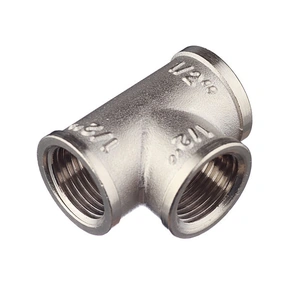

На старых моделях полотенцесушителей без посадочного места кран Маевского ставят через тройник. Такую врезку в действующий горячий контур лучше доверить сантехнику.

Правила использования и обслуживания

После осеннего запуска отопления в первые дни работы системы в радиаторах часто появляется воздух. Специалисты рекомендуют проверить батареи через неделю работы и обязательно стравить воздушные пробки. Характерный признак того, что пора действовать, — верх радиатора горячий, а низ холодный, а также бульканье и шипение в трубах.

Но такая мера нужна не только в начале сезона, но и в других случаях:

• при полной замене теплоносителя
• при установке нового радиатора или замене старого — при монтаже воздух неизбежно попадает в контур
• при ремонте труб или замене их участка
• при падении давления в контуре, из-за чего часть батарей резко стала холоднее

В первый месяц после запуска системы проверяйте радиаторы раз в неделю, далее — по необходимости.

Правила безопасности:

• Работайте только с остывшей или слегка теплой батареей. Стравливать воздух из горячего радиатора опасно.

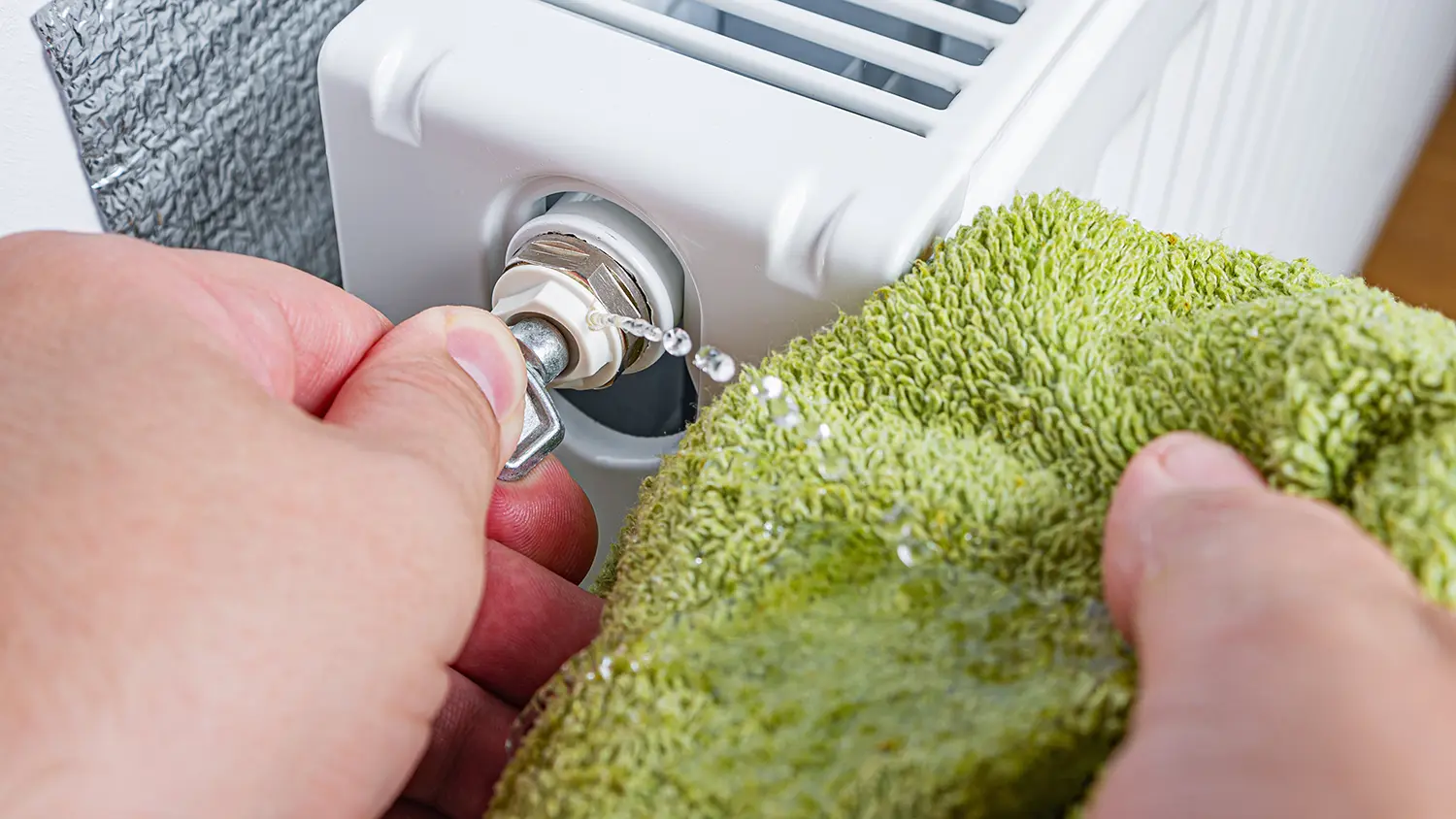

• Перед тем как открутить запорный винт крана Маевского, подставьте емкость или положите тряпку ― сразу за воздухом из клапана потечет вода.
• Не выкручивайте винт полностью, а при его закрытии не прикладывайте силу. Игольчатый механизм легко сорвать.
• Если винт заедает, не пытайтесь провернуть его плоскогубцами. Обработайте резьбу смазкой и подождите несколько минут.

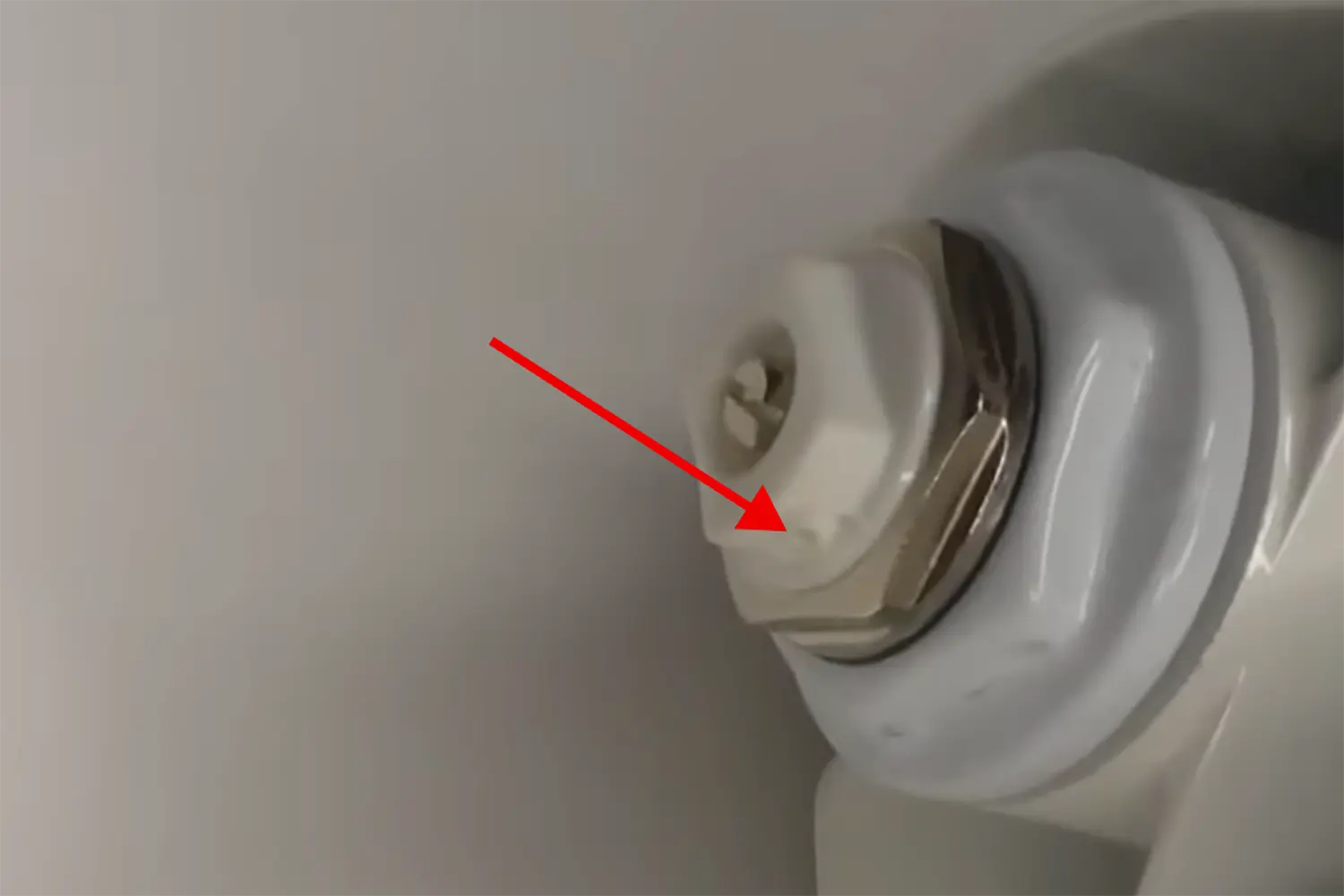

Не забывайте регулярно обслуживать кран Маевского в начале отопительного сезона. Осмотрите устройство на подтеки возле резьбы. Если заметили конденсат или влагу, подтяните соединение или замените уплотнитель.

Раз в год прочищайте канал крана от накипи и мелкого мусора, особенно если теплоноситель в контуре не отличается чистотой. Снимать устройство для чистки можно только летом, когда система остыла и не находится под давлением. Кран демонтируют, промывают в слабом растворе лимонной кислоты, затем в чистой воде и устанавливают обратно.

Кирилл Горячев

Если кран засорился посреди отопительного сезона, сначала перекройте подачу теплоносителя в радиатор. В частном доме можно ненадолго остановить котел и сбросить давление. Дождитесь остывания батареи и только потом приступайте к чистке.

Типичные ошибки при монтаже и эксплуатации

Даже такое простое устройство, как кран Маевского, можно сломать или установить неправильно. В итоге оно просто не будет выполнять свою функцию. Самые распространенные ошибки:

• Монтаж крана в нижней части радиатора. Воздух всегда поднимается — независимо от того, как подключены трубы. Кран, вкрученный в нижнюю пробку радиатора, окажется в зоне воды, и стравливать через него будет нечего. Не путайте с нижним подключением: трубы могут подходить снизу, но кран все равно должен стоять в верхней точке батареи.
• Отсутствие емкости под краном Маевского перед использованием. Сразу за воздухом клапан всегда выпускает немного воды. Без тряпки или таза на полу образуется лужа, от которой может разбухнуть ламинат или паркет.
• Оставление крана приоткрытым. Пока в радиаторе есть воздух, из отверстия ничего не вытекает. Но как только пробка выйдет, вода начнет капать или бежать струйкой.
• Использование узла для слива воды. Кран Маевского — не сливной вентиль. Многократное откручивание и закручивание быстро стирает игольчатый затвор. В итоге он либо перестает держать герметичность, либо начинает клинить.
• Слишком тугое закручивание винта. Чрезмерное усилие срывает резьбу или деформирует уплотнительное кольцо. Из-за этого клапан перестает держать герметичность даже в закрытом положении.

Часто задаваемые вопросы

Резюме

Кран Маевского нужен для выпуска воздуха из радиатора отопления или полотенцесушителя. Он помогает восстановить нормальную циркуляцию теплоносителя и избавляет от шума в трубах. Устройство работает по принципу игольчатого клапана: винт перекрывает канал, а при откручивании выпускает воздух.

Краны бывают ручными и автоматическими, а по конструкции выделяют радиаторные, шаровые и модели с предохранительным клапаном от избыточного давления. При выборе также учитывайте материал корпуса и размер резьбы.

Установить кран Маевского на современный радиатор просто — достаточно заменить верхнюю пробку. С чугунной батареей сложнее: сначала сплошную заглушку меняют на переходную футорку с резьбой. После монтажа необходимо вовремя стравливать воздух, особенно в первые недели отопительного сезона, и раз в год проверять кран на подтеки и прочищать от накипи.
