Закрепление насадки в перфораторе кажется простым процессом. Однако у разных моделей инструмента могут быть различия в конструкции патрона. Незнание нюансов может привести к поломке техники или комплектующих. В статье расскажем, как правильно вставить бур, сверло или зубило в перфоратор и поменять их за считанные секунды.
Источник: Dejan82/Shutterstock.com/FOTODOM, изображение модифицировано редакцией
Виды патронов перфоратора
Патрон отвечает за то, насколько надежно оснастка держится в перфораторе при нагрузке. На практике чаще всего можно встретить два типа:

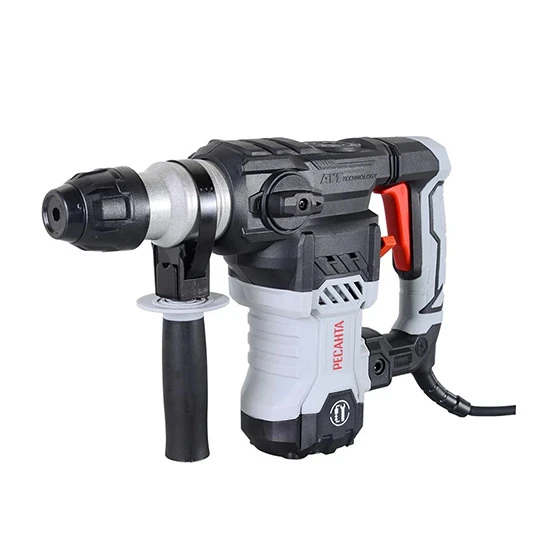

- SDS-plus. Самый распространенный вариант для бытовых и полупрофессиональных перфораторов. Подходит под маленькие хвостовики диаметром 10 мм, которые входят в патрон на глубину 40 мм. SDS-plus справляется с невысокими нагрузками. Встречается преимущественно у прямых перфораторов.

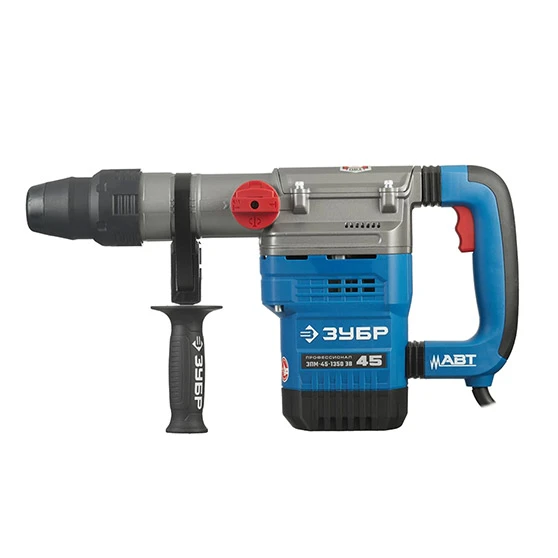

- SDS-max. Эта модель крупнее, рассчитана на буры с сечением хвостовика 18 мм, которые входят на глубину 90 мм. Выдерживает высокие ударные нагрузки. SDS-max ставят на профессиональные, чаще бочковые перфораторы для тяжелых строительных и ремонтных работ.

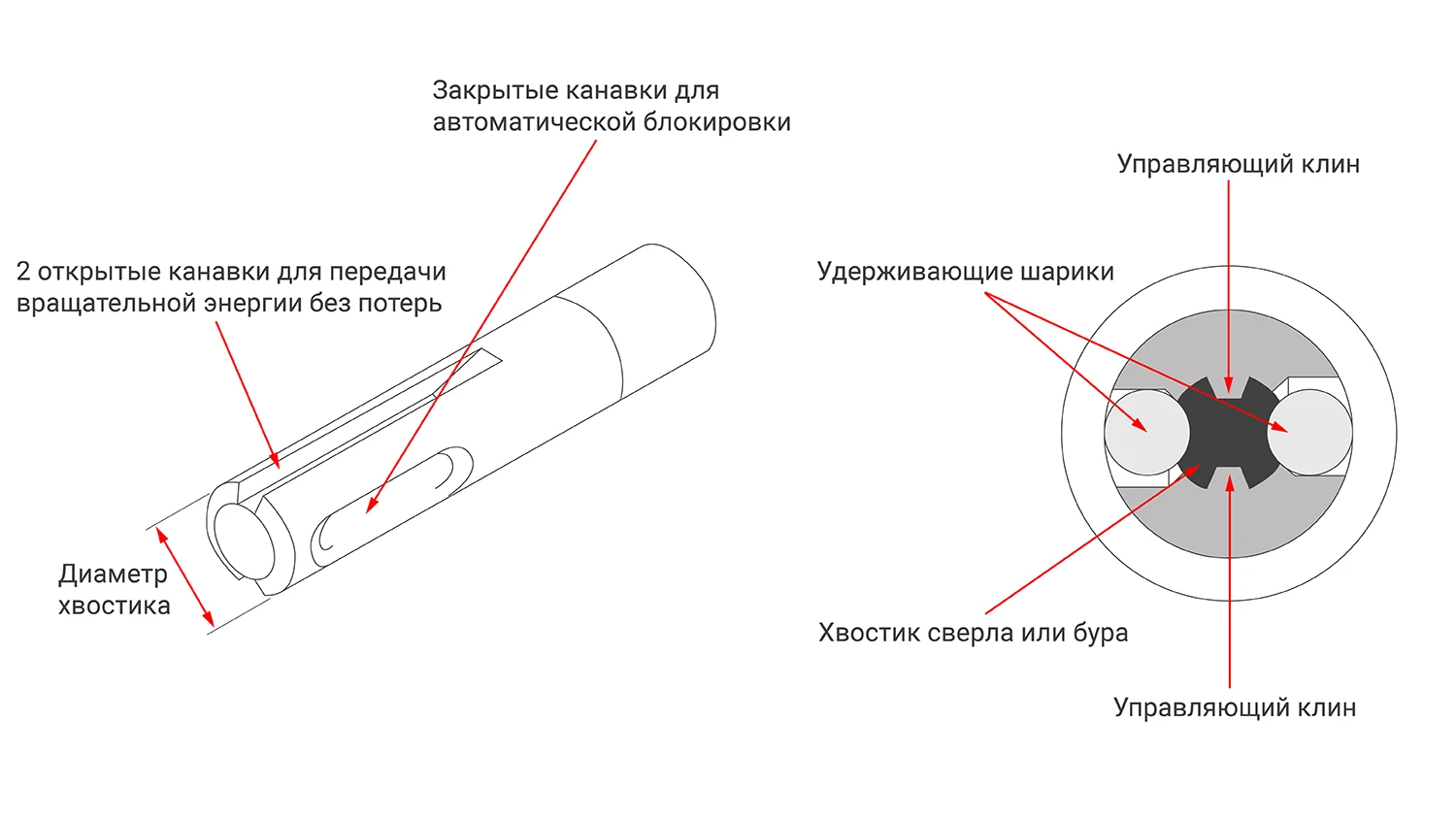

Во всех патронах оснастку фиксируют одинаково. По кругу внутри узла расположены направляющие канавки и стальные шарики на пружинах. Последние сначала утапливаются под давлением хвостовика, а когда стыкуются с выемками, входят в них с щелчком. Это и есть сигнал, что сверло или бур перфоратора встали на место.

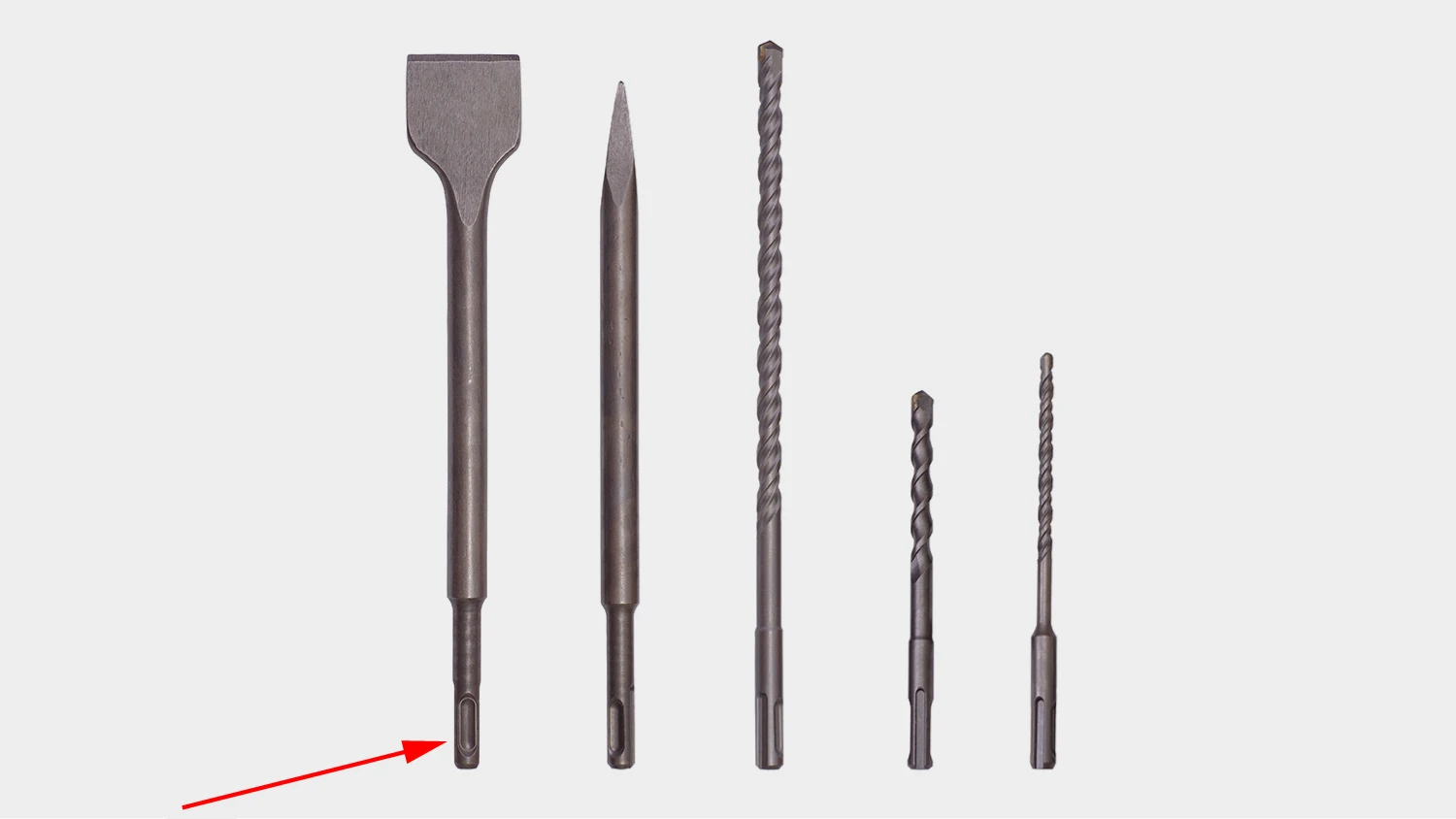

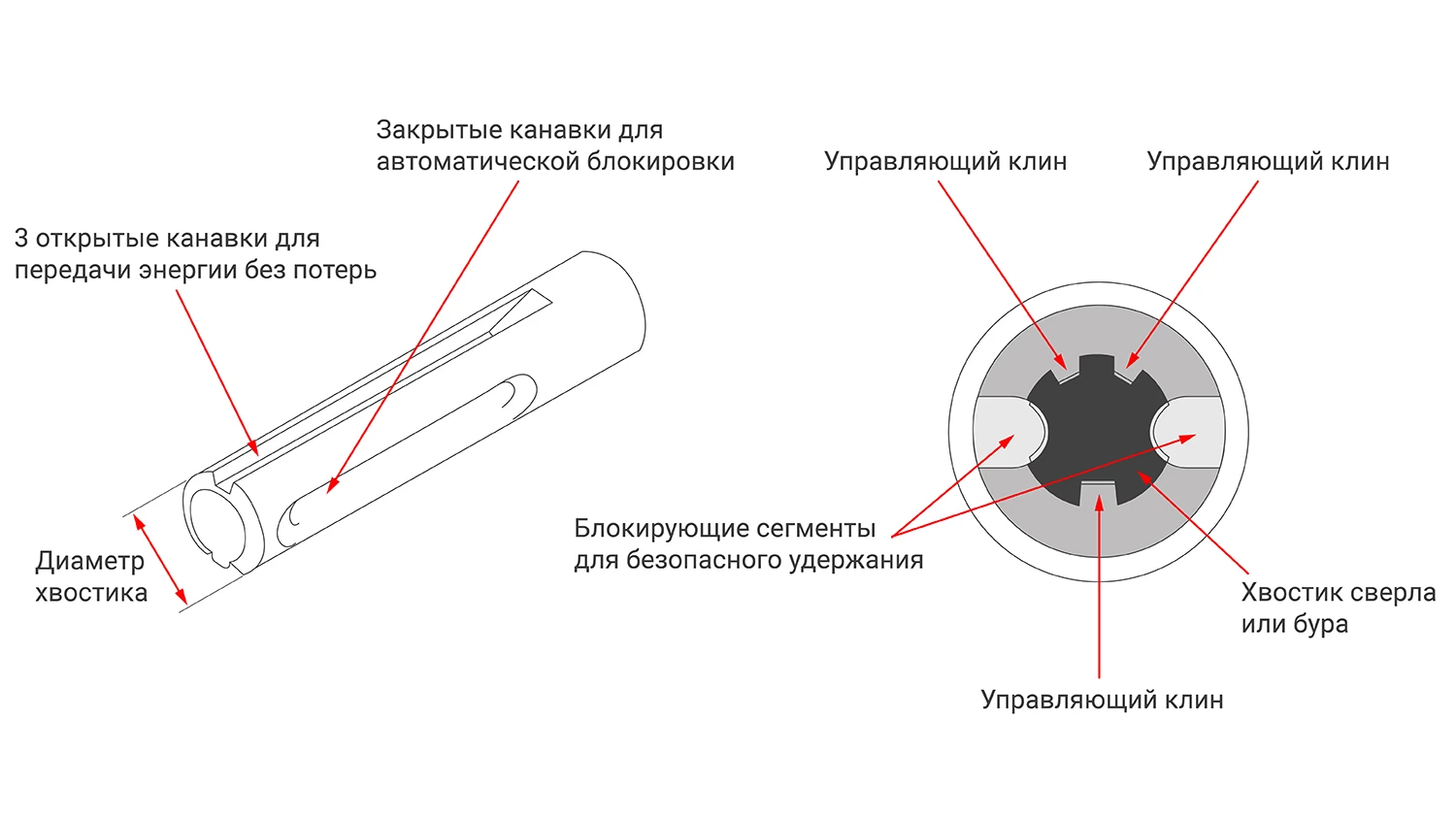

Для SDS-патронов годится только профилированный хвостовик. На нем предусмотрены два вида пазов: открытые и длинные передают вращение от инструмента через внутренние выступы-шлицы, а короткие и закрытые с одной стороны служат для фиксации.

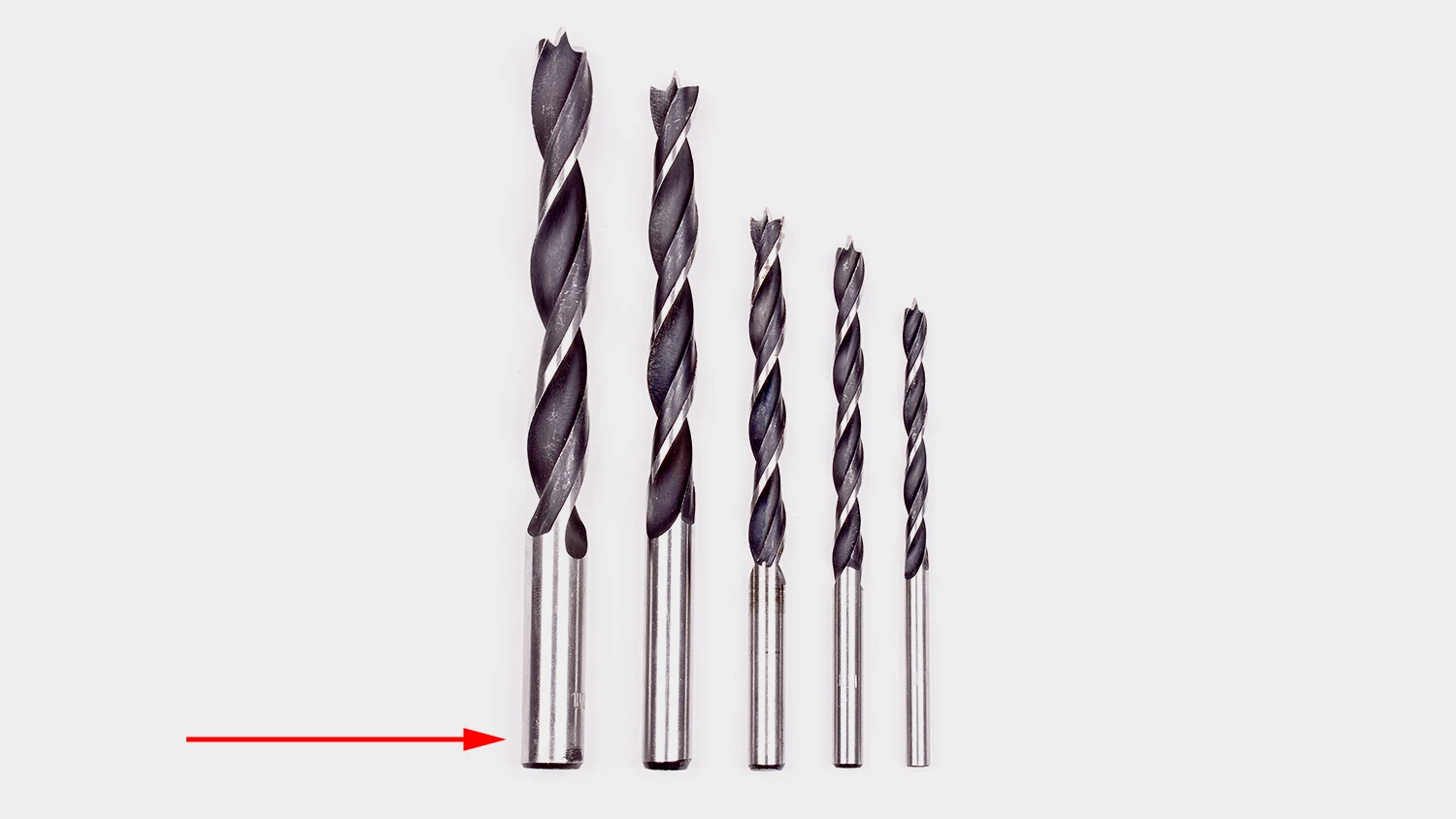

Из-за особенного строения патронов кажется, что обычное сверло с гладким круглым хвостовиком (цилиндрическое) без пазов с перфоратором не совместимо вообще. Это не совсем так. В подобных случаях можно воспользоваться зажимным патроном, он же кулачковый. Еще одно название — цилиндрический зажим. Его ставят на перфоратор напрямую, если он со сменными патронами, в ином случае — через переходник под SDS-plus или SDS-max. Фактически такой узел временно превращает ваш электроинструмент в дрель. Такой прибор закрывает больше задач на стройке и в ремонте.

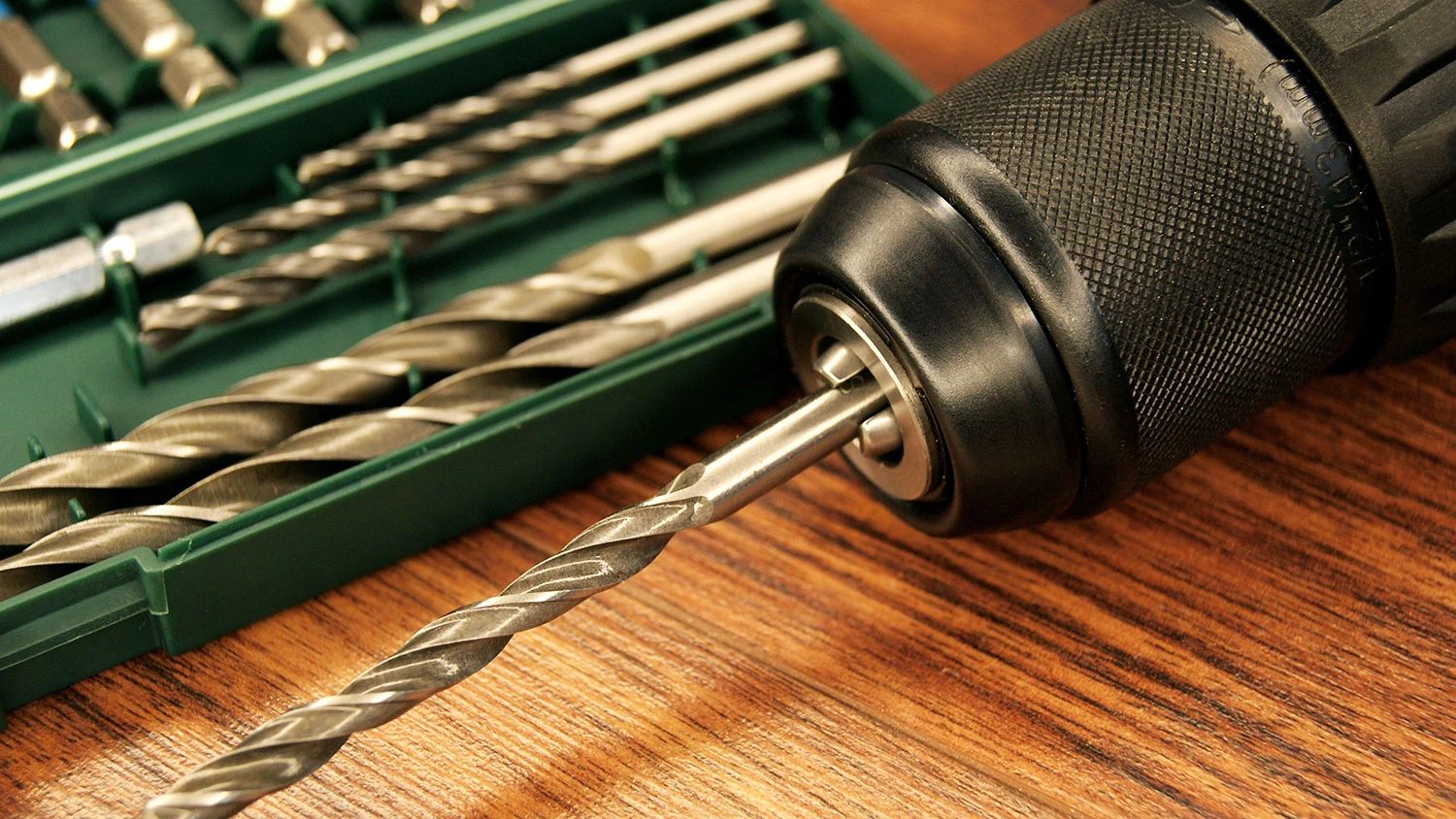

Кулачковый патрон бывает быстрозажимным и ключевым. В обоих случаях хвостовик стягивают кулачками при повороте гильзы. На быстрозажимном модуле ее можно вращать сразу. На ключевом используют специальный ключ, который идет в комплекте с инструментом. Подробнее порядок действий разбирали в статье про шуруповерт:
Как вставить сверло в разные типы патронов шуруповерта
Узнайте большеВарианты насадок для перфоратора
На перфоратор устанавливают разную оснастку, которую подбирают под материал и режим работы:

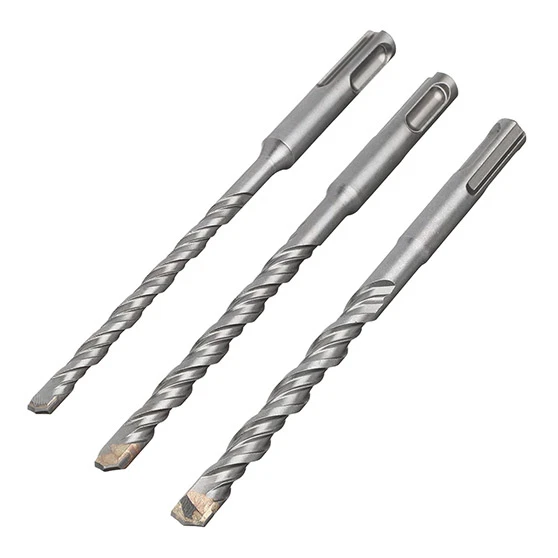

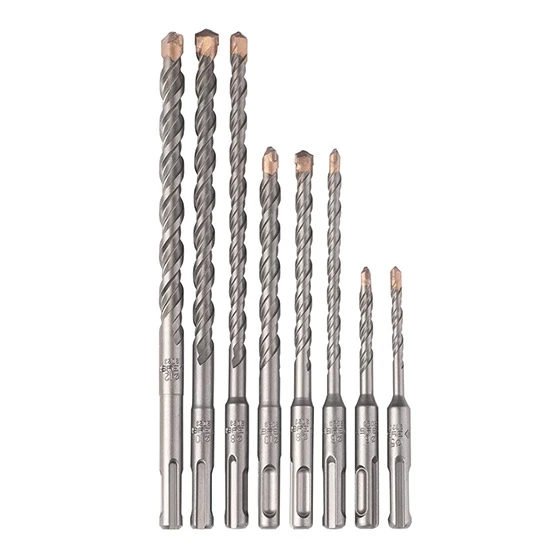

- Буры. Нужны для сверления с ударом бетона, кирпича и камня. В быту их часто называют «сверлами», несмотря на техническую разницу хвостовиков.
- Зубила. Предназначены для режима долбления. Ими штробят стены, скалывают плитку или разрушают старое отделочное покрытие.
- Долота. Похожи на широкое зубило. Применяют для пробивания сквозных отверстий и штробления.
- Бучарды. Нужны для декоративной обработки бетона и камня. Ими делают насечки, скалывают верхний слой под фактурную поверхность.
- Сверла. У них круглые и гладкие хвостовики, поэтому для фиксации в перфораторе понадобится цилиндрический зажим. Подходят для сверления отверстий в дереве и металле, но ударный режим с ними использовать нельзя.

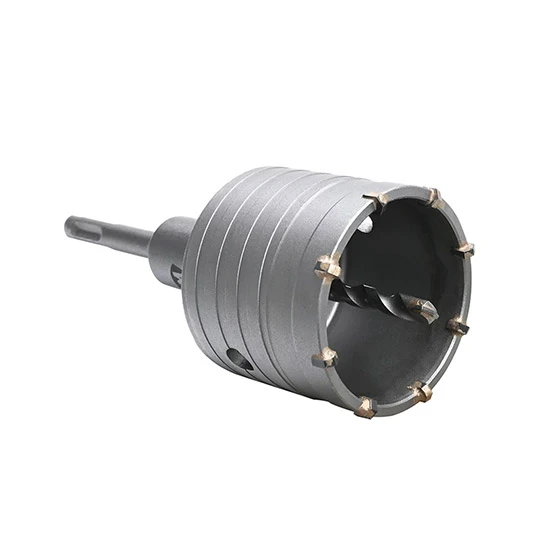

- Коронки. Ими создают отверстия большого диаметра, например под розетки или трубы.
- Биты. Оснастка для закручивания и выкручивания крепежа. Изначально созданы для шуруповерта, но их можно поставить на перфоратор через адаптер в виде держателя бит с шестигранным гнездом. Однако фиксировать крепеж таким устройством не слишком удобно, для подобных целей лучше применять шуруповерт или отвертку.
Как вставить бур или сверло в перфоратор
Установка оснастки проходит в несколько этапов: подготовка электроинструмента, проверка совместимости и фиксация. При этом способ, которым нужно закрепить сверло или бур, зависит от типа патрона.
Как выбрать перфоратор
Узнайте большеТехника безопасности
Перед заменой оснастки выполните такие действия:
- Сетевой перфоратор отключите от розетки. Если он аккумуляторный, снимите батарею.
- Дождитесь полной остановки шпинделя. Узел продолжает вращаться по инерции даже после отпускания курка. Пользователь, погружающий сверло в такой механизм, рискует повредить руки.
- Дайте буру остыть. При долгом сверлении металл сильно нагревается. Ожог при контакте с горячей поверхностью — частая травма при смене оснастки.
- Проверьте фиксацию, прежде чем включать перфоратор. Плохо закрепленный бур вылетает во время работы и может травмировать пользователя. Как провести проверку — расскажем ниже.
- Не направляйте электроинструмент на себя или окружающих при проверке крепежа. Даже без включения в сеть острые кромки сверла, бура и других комплектующих способны поранить при случайном неосторожном движении.
Перед фиксацией проверьте, совместим ли тип хвостовика оснастки с видом патрона перфоратора. Сопоставьте диаметр бура с допустимыми характеристиками, указанными в паспорте техники. Учитывайте и режим под конкретную задачу и материал.

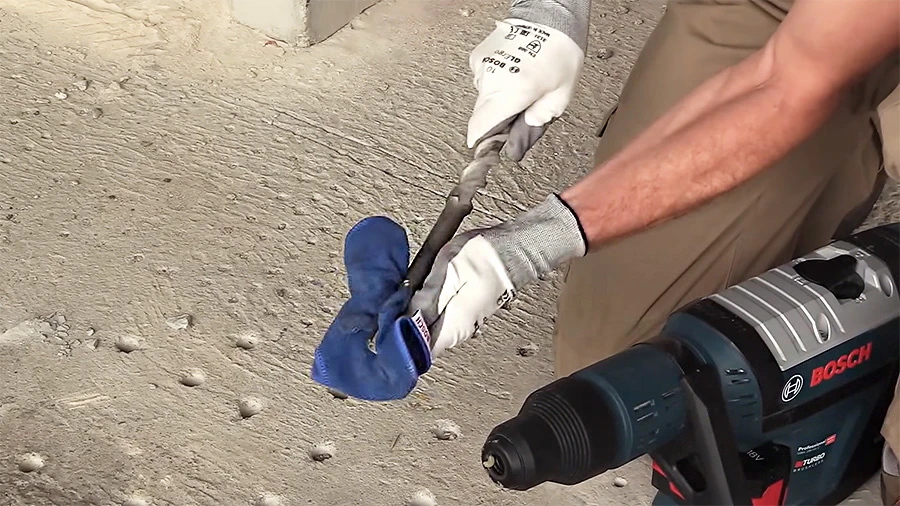

Хвостовик не забудьте очистить чуть влажной тряпкой или салфеткой от пыли и загрязнений. Частицы бетона в пазах мешают насадке войти до конца и ускоряют износ механизма. На очищенный металл нанесите тонким слоем смазку для инструмента. Она снижает трение и облегчает снятие сверла с перфоратора.
Как и чем сверлить разные стены
Узнайте большеВ патрон SDS-plus
При смене бура в перфораторе имейте в виду, что он не крепится намертво. Насадка всегда имеет небольшой свободный ход в несколько миллиметров вперед-назад — это требуется для ударного механизма. Легкий люфт — норма, а не признак поломки или плохого крепежа.

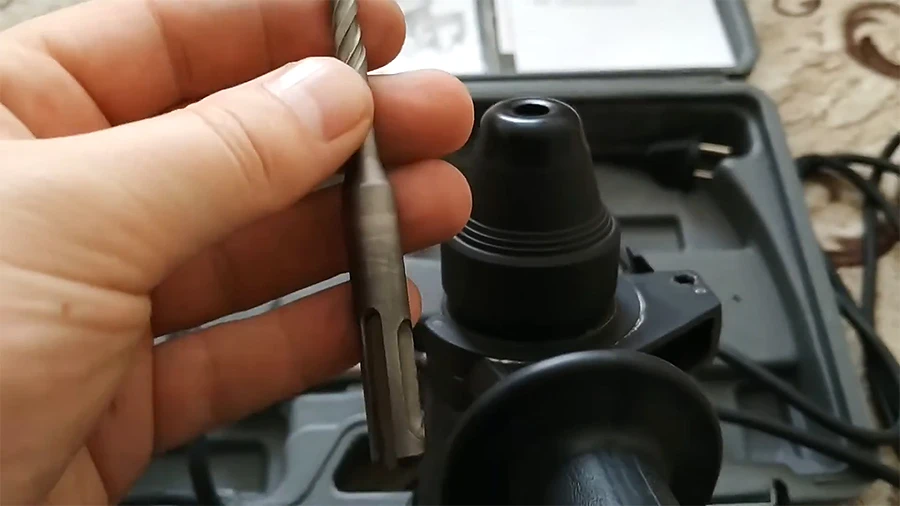

Убедитесь, что хвостовик чистый и на нем нет ничего лишнего. Поднесите его к отверстию в патроне.
Источник: YouTube | Все о стиральных машинах и бытовой технике

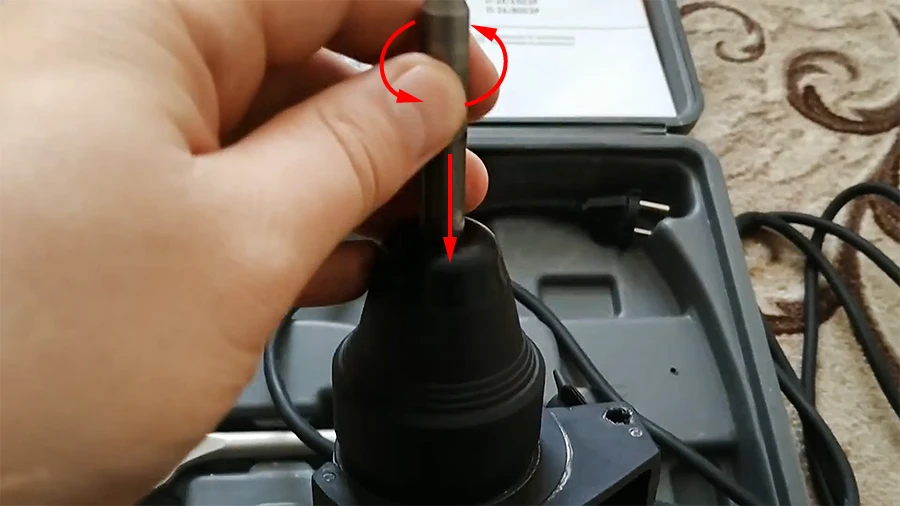

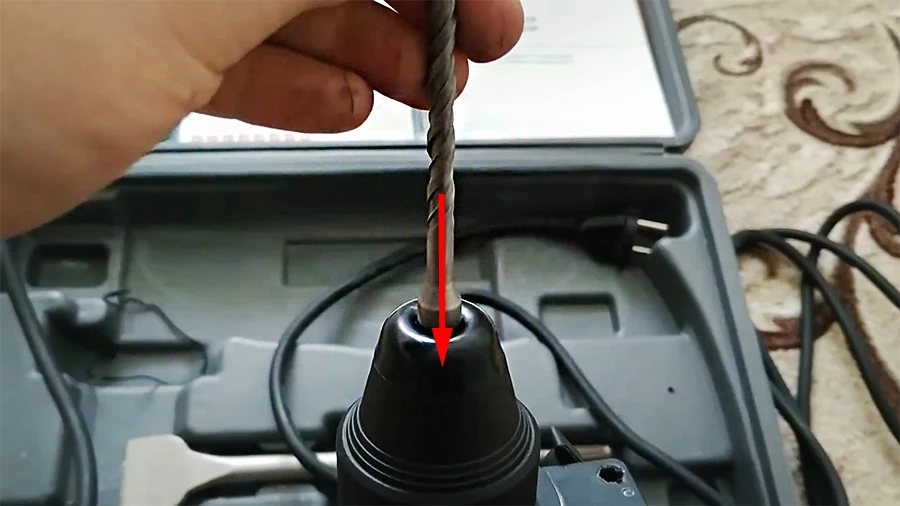

Надавите на бур, проталкивая его в перфоратор. При этом поворачивайте его в любом направлении, чтобы канавки на хвостовике совпали с пазами в патроне.
Источник: YouTube | Все о стиральных машинах и бытовой технике
Когда шарики в патроне совпадут с закрытыми канавками на буре, последний опустится ниже и защелкнется в перфораторе с характерным звуком.
Источник: YouTube | Все о стиральных машинах и бытовой технике

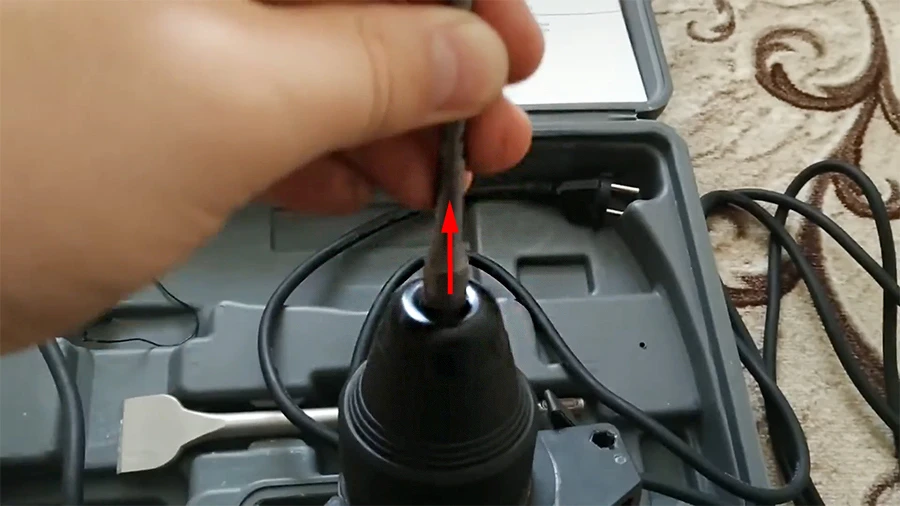

Убедитесь в том, что оснастка закреплена надежно — потяните за нее. Бур приподнимется, но лишь на несколько миллиметров, после чего остановится.
Источник: YouTube | Все о стиральных машинах и бытовой технике
В патрон SDS-max
Порядок установки бура в перфоратор SDS-max такой же, как и в plus: вставьте хвостовик в патрон, надавите и поверните, пока не услышите щелчок. После этого проверьте фиксацию.
Как закрепить сверло от дрели в перфораторе

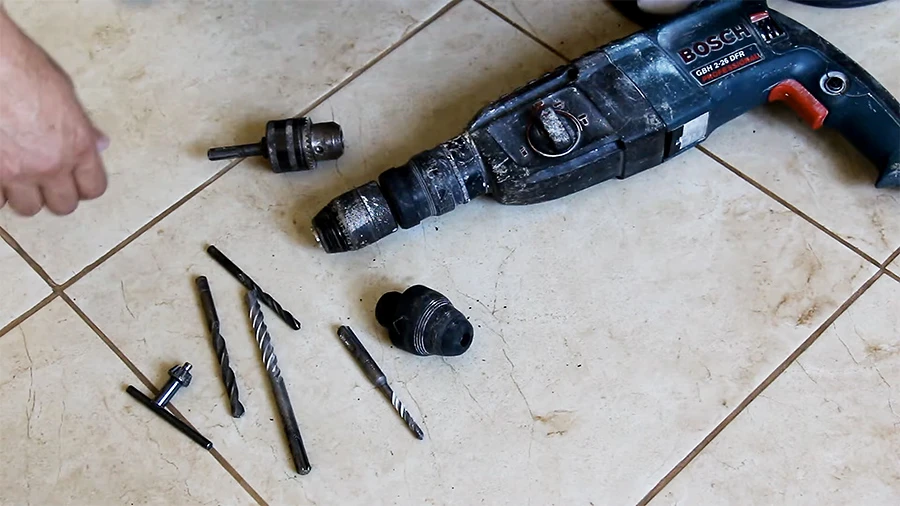

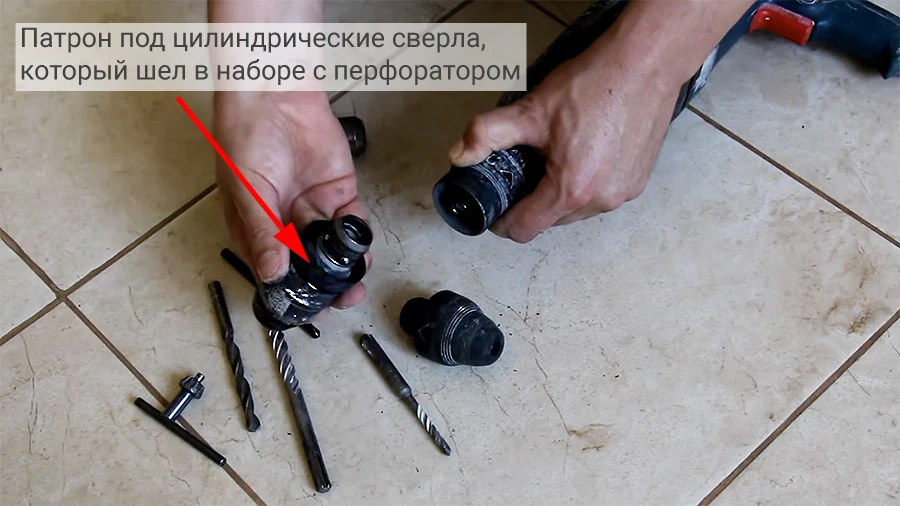

Некоторые перфораторы производят со сменными патронами, среди которых есть кулачковый вариант для сверл с гладким хвостовиком. Его на перфоратор устанавливают напрямую, без переходника.

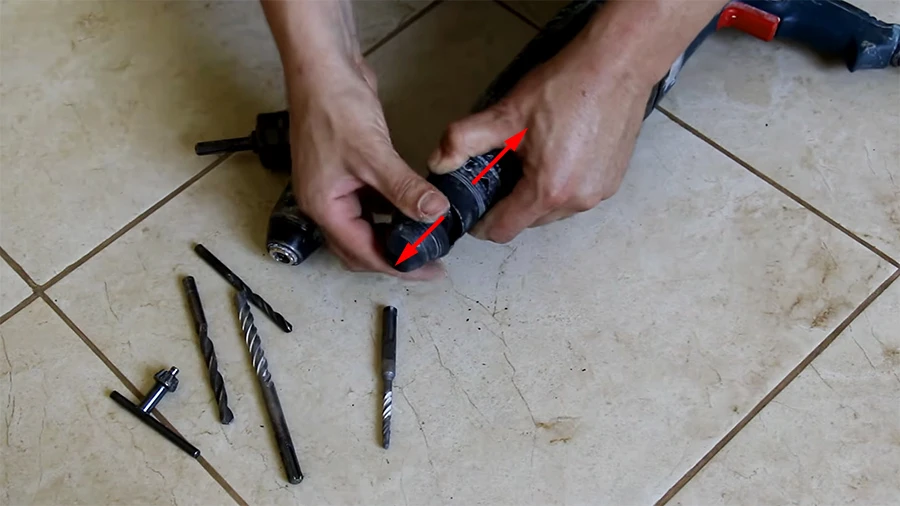

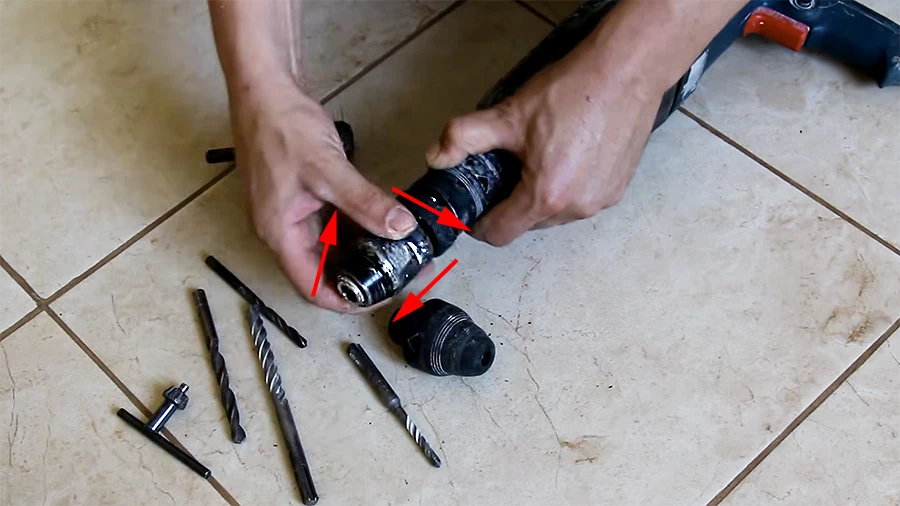

Оттяните муфту на SDS-plus или max.
Источник: YouTube | Павел Крышень

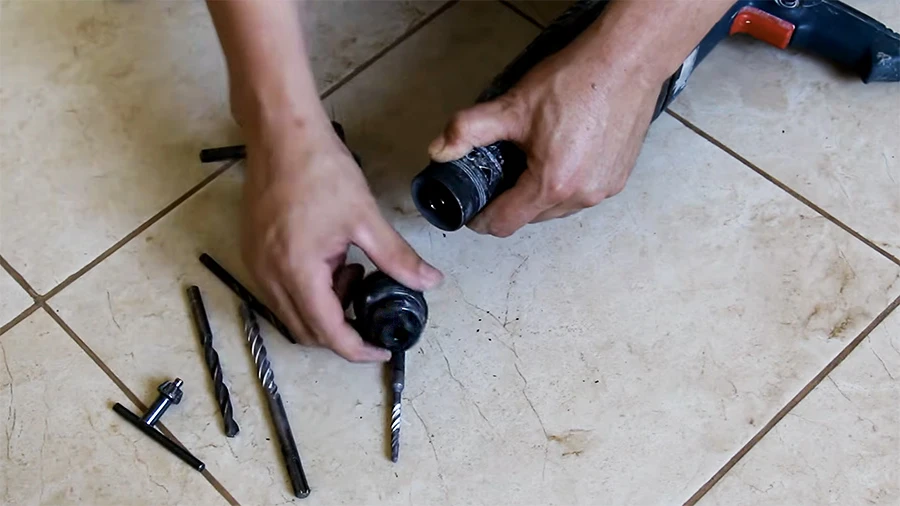

В этот же момент другой рукой вынимайте патрон из перфоратора. Модуль должен легко выйти.
Источник: YouTube | Павел Крышень

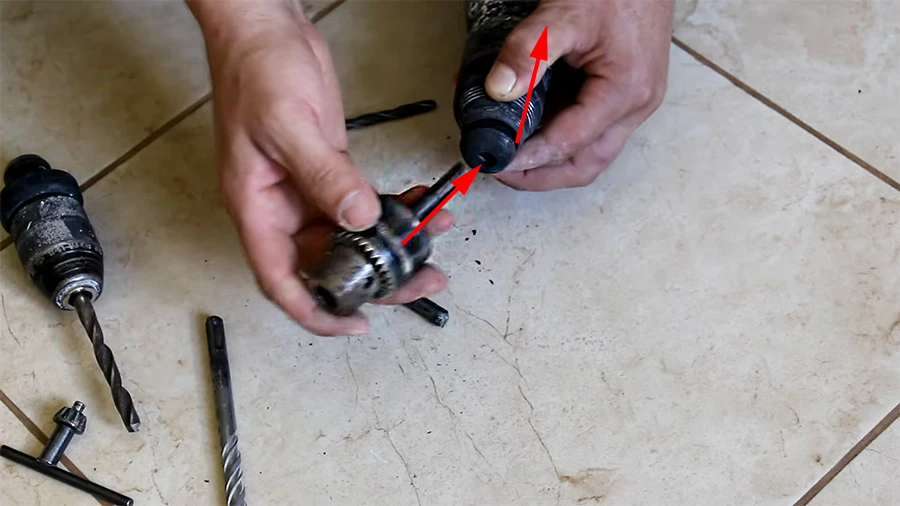

Возьмите кулачковый патрон и вставьте его на место предыдущего.
Источник: YouTube | Павел Крышень

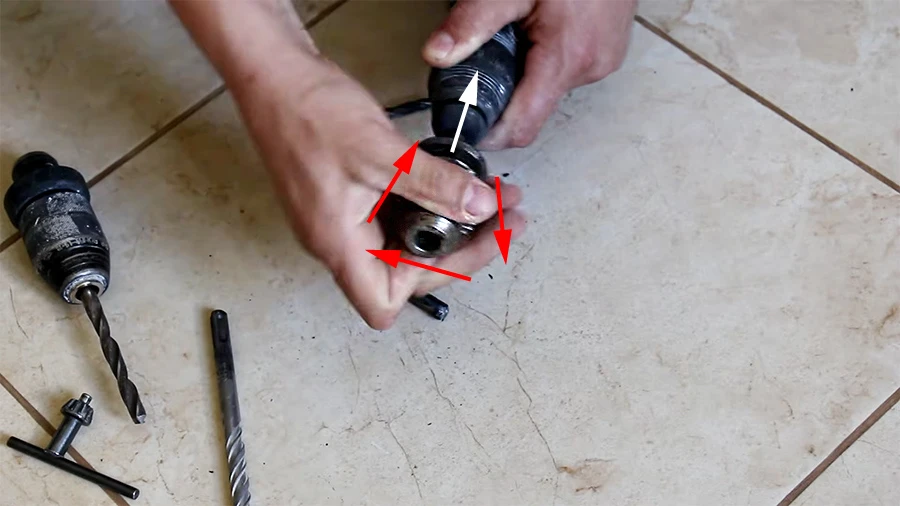

Поверните до щелчка. Обычно это делают по часовой стрелке, но ориентируйтесь на инструкцию вашего устройства.
Источник: YouTube | Павел Крышень
После щелчка попробуйте вытащить кулачковый патрон из перфоратора. Если он крепко держится и не выходит, вы все сделали правильно.
Источник: YouTube | Павел Крышень
Если же вы купили перфоратор, который не предполагает смену патронов, докупите цилиндрический зажим с переходником. Последний изготовлен как хвостовик сверла под SDS-plus или max — с пазами в необходимом количестве и размере.

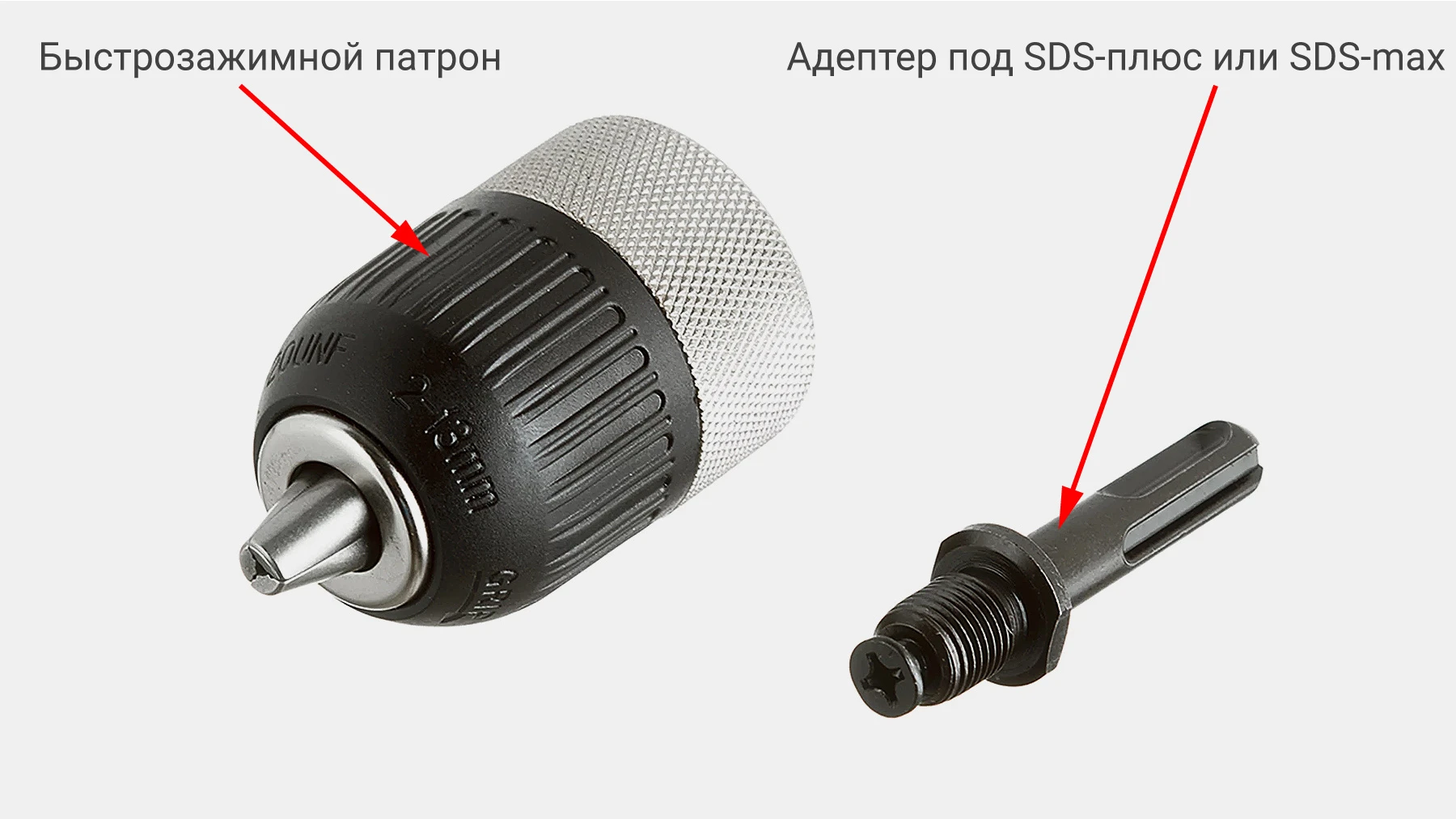

Быстрозажимной патрон с переходником для перфоратора. Источник: petrovich.ru
Прикрепить адаптер на перфоратор так же легко, как и обычный бур:
- Оттяните вниз муфту.
- Поднесите хвостовик переходника к отверстию в стандартном патроне перфоратора. Начните погружать его, прокручивая в любую сторону, чтобы совпали направляющие.
- Когда цилиндрический зажим встанет на место, он продвинется глубже в патрон и зафиксируется со щелчком.
В кулачковый патрон или цилиндрический зажим с переходником уже можно установить сверло с гладким хвостовиком (как это сделать — разбирали в статье про шуруповерт, ссылка приведена выше). Похожие цилиндрические насадки, например венчики, тоже подойдут.
Как правильно заточить сверло в домашних условиях
Узнайте большеКак снять оснастку с перфоратора
Снятие насадок с SDS-перфораторов проходит одинаково:
- Отключите устройство от сети или снимите аккумулятор. Дождитесь полной остановки шпинделя.

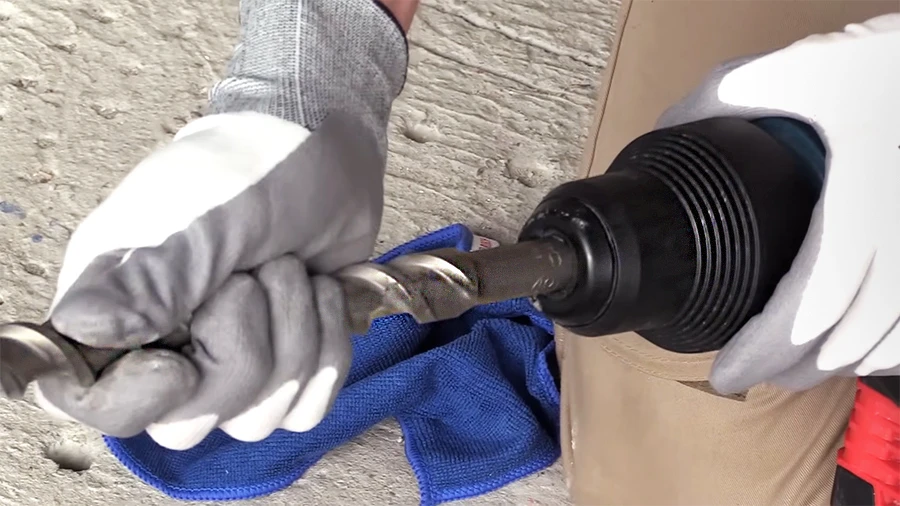

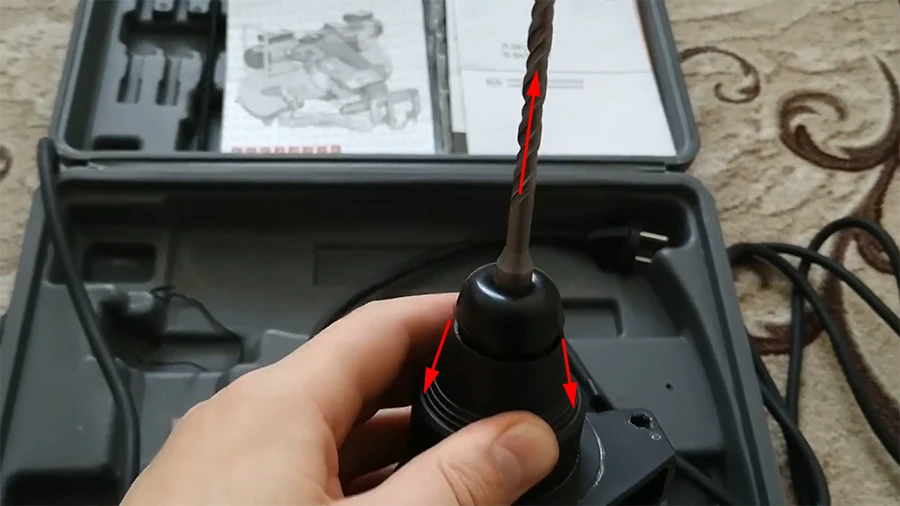

- Оттяните муфту патрона в сторону задней части инструмента. Шарики внутри выйдут из хвостовика, и бур освободится.
- Потяните оснастку из электроинструмента. Она должна выйти без усилий.
Источник: RuTube | Ремонт стиральных машин своими руками
В патронах SDS-max оснастка заклинивает чаще, чем в SDS-plus, из-за более мощного удара. Если бур не выходит сразу после отжатия муфты, не тяните с силой и не дергайте. Вы можете повредить его или перфоратор. Вместо этого слегка поверните насадку вокруг оси и повторите попытку.
Как просверлить плитку, чтобы она не треснула
Узнайте большеЧастые ошибки при установке насадки в перфоратор
Некоторые ошибки могут привести к поломке патрона или травме. Самые распространенные из них:
- Вставлять цилиндрическое сверло напрямую в SDS-модель патрона. Гладкий округлый хвостовик не имеет выемок под фиксирующие шарики. Здесь нужен сменный патрон либо переходник с цилиндрическим зажимом.
- Брать бур типа SDS-max для перфоратора SDS-plus. Диаметр хвостовика у SDS-max больше — оснастка физически не войдет в меньший патрон. Пользуйтесь только подходящими под ваш инструмент комплектующими.
- Пытаться вставить или вкрутить насадку силой. Если оснастка не входит с легким нажимом, значит, хвостовик не подходит или загрязнен. Его дальнейшее продавливание деформирует пазы и сокращает срок службы как бура, так и перфоратора.
- Не смазывать хвостовик. Сухой металл создает повышенное трение при вставке бура, работе и снятии. Это ускоряет износ устройства и оснастки. Менять ее с каждым разом будет все труднее.
- Не проверять фиксацию перед началом работы. Плохо закрепленный бур во время сверления вылетает из перфоратора. Это может травмировать пользователя, а также испортить заготовку или материал.
Чем и как штрабить стены под проводку
Узнайте большеЧто делать, если оснастка застряла в перфораторе
Насадки застревают в патроне по нескольким причинам:
- Низкое качество бура, зубила или сверла. Мягкая необработанная сталь — главная причина расклепывания хвостовика внутри электроинструмента.
- Загрязненный патрон. Если в нем есть пыль и мелкие частицы бетона, они мешают шарикам свободно двигаться.
- Отсутствие смазки.

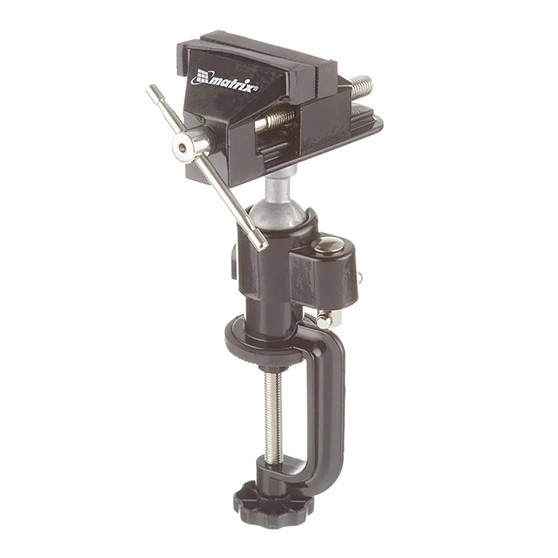

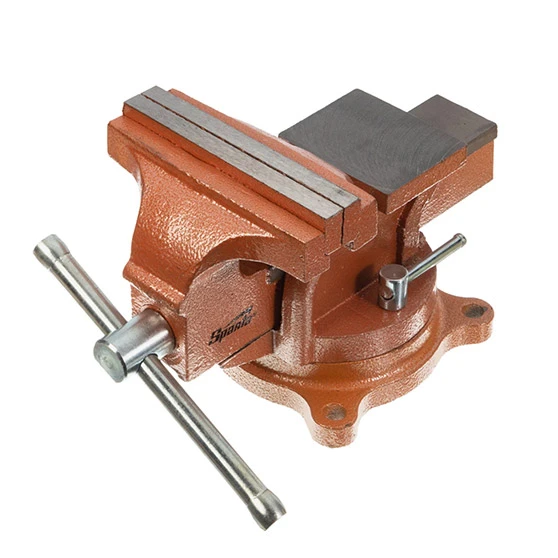

Если оснастка застряла несильно, откройте муфту SDS-plus или max и потяните насадку в обратную сторону, слегка покачивая ее из стороны в сторону. В большинстве случаев этого хватает. Если бур застрял плотно, зажмите его через резиновые накладки в слесарных тисках, установленных на тяжелое основание. Аккуратно потяните перфоратор на себя, при этом слегка раскачивая его. Это должно помочь.

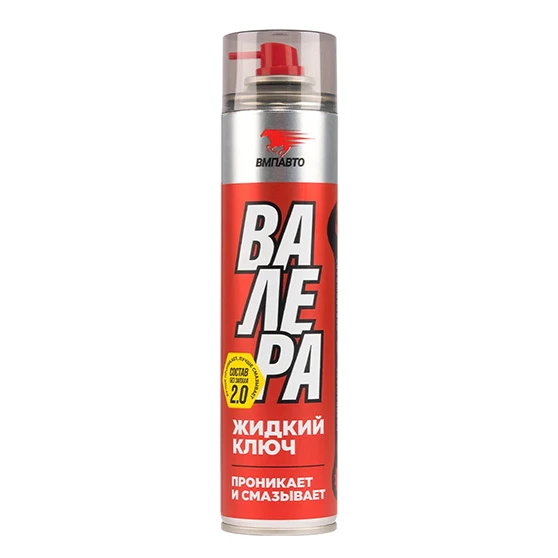

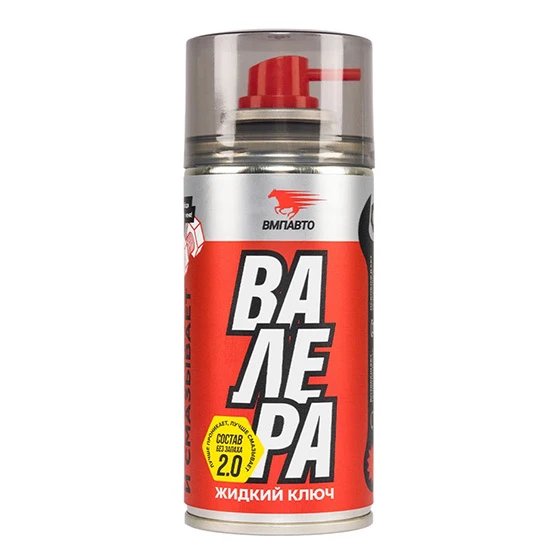

Если сверло застряло в цилиндрическом зажиме, нанесите на оснастку проникающую смазку так, чтобы она попала внутрь патрона. Подождите несколько минут, пока состав подействует. Затем попробуйте вытащить сверло, одновременно наклоняя его из стороны в сторону. Можно также применить тиски.
Часто задаваемые вопросы
Как вставить зубило в перфоратор?
Почему бур вращается в перфораторе, хотя вставлен правильно?
Нужно ли смазывать хвостовик каждой новой насадки?
Можно ли вставить бур от перфоратора в ударную дрель?
Резюме
В патроны перфораторов SDS-plus и SDS-max вставляют оснастку с направляющими. Для гладкого сверла нужен цилиндрический зажим — с переходником или без, в зависимости от модели.
Перед установкой сверла, бура или зубила отключите инструмент от сети, дождитесь остановки шпинделя. Очистите хвостовик от пыли и нанесите смазку. Насадку вставляйте в патрон с поворотом до щелчка. Для ее снятия оттяните муфту назад и потяните оснастку на себя.
Не следует применять силу при установке и изъятии оснастки. Если сверло застряло, нанесите проникающую смазку, слегка раскачайте его и вытащите либо обратитесь в сервисный центр.
