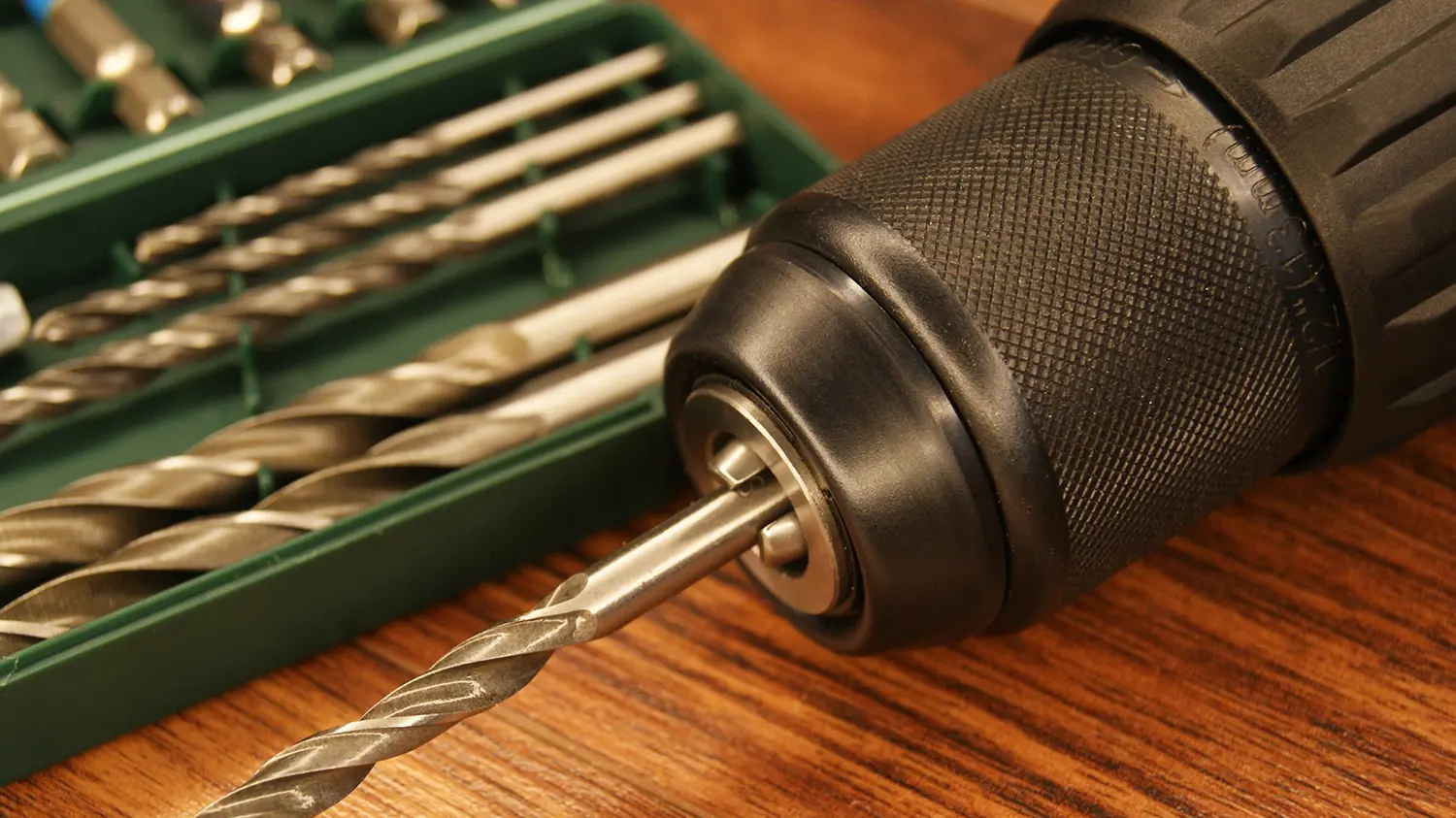

Любую оснастку важно правильно закрепить, иначе она провернется или выпадет во время работы. В статье расскажем, как вставить сверло в шуруповерт с разными патронами, чтобы вы могли поменять насадки быстро и без риска поломок инструмента.
Источник: New Africa/Shutterstock.com/FOTODOM, изображение модифицировано редакцией
Устройство шуруповерта
В передней части шуруповерта находится патрон — зажимной механизм, который держит рабочую оснастку. Именно от него зависит, как проходит установка сверла или биты и насколько надежной будет фиксация хвостовика.
Патроны у шуруповертов бывают трех типов, отличить их можно по внешнему виду:
- Быстрозажимной. У него гладкая или рельефная гильза (обойма) без отверстий. В ней предусмотрены зажимы — кулачки. Их закручивают и раскручивают вручную, просто поворачивая гильзу, что ускоряет процесс замены бит и сверл. Сейчас большую часть шуруповертов делают именно с быстрозажимным патроным, который бывает двух подвидов: одно- и двухмуфтовый. В первом случае для смены оснастки достаточно повернуть только гильзу, во втором нужно удерживать одну муфту и вращать другую.

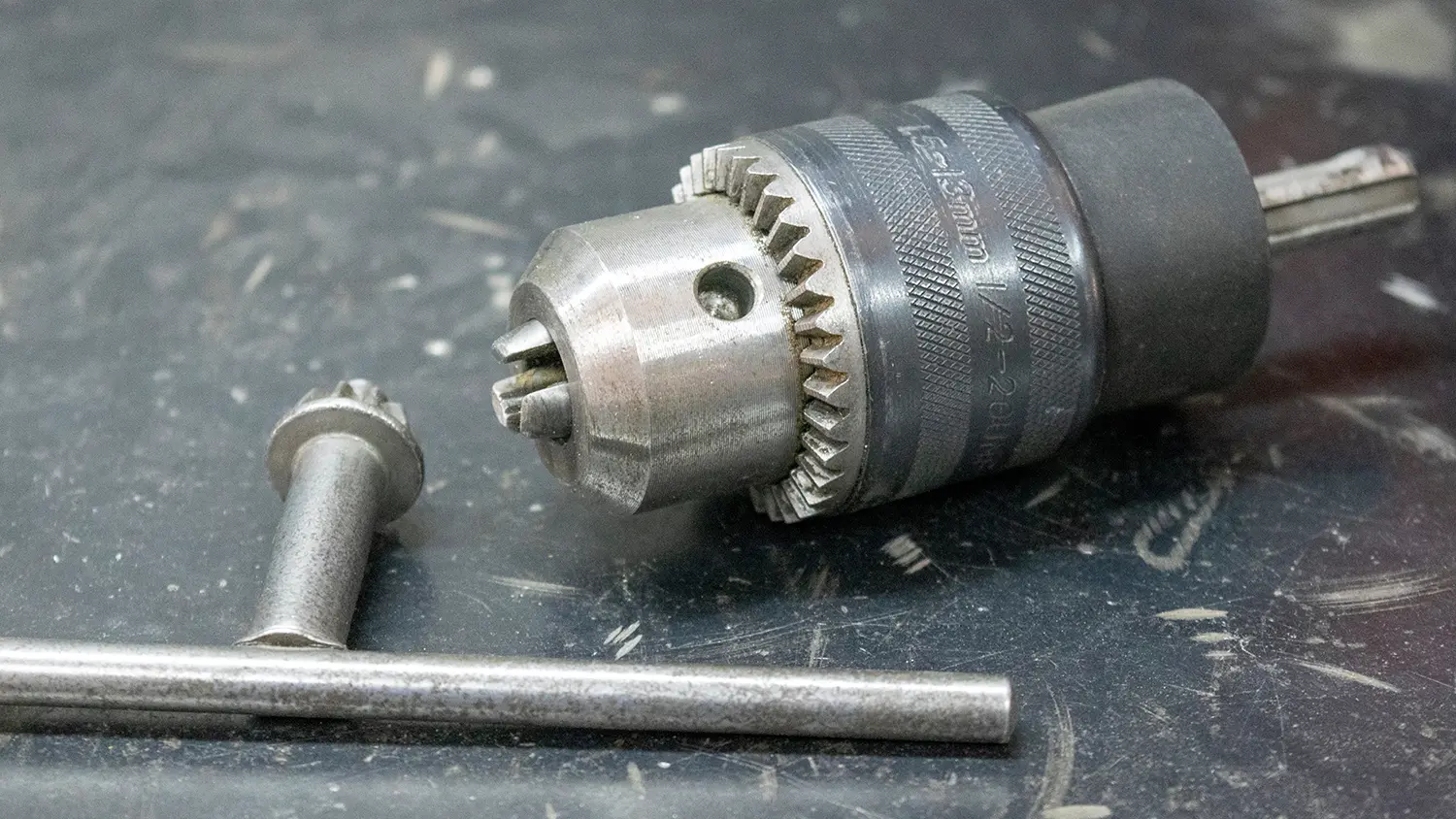

- Ключевой. Внешне похож на быстрозажимной, но у него есть зубчатый венец, который фиксирует обойму. Его закручивают специальным ключом, который вставляют в боковое отверстие (замок) на патроне. Только с его помощью можно поменять оснастку, зато за счет зубчатого венца она держится очень крепко. Ключ обычно идет в комплекте с инструментом.

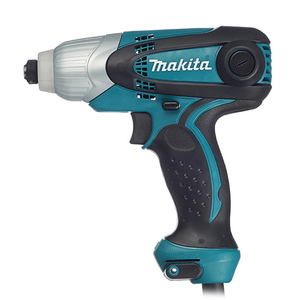

- Шестигранный. Фиксаторов в нем нет — удержание происходит за счет подпружиненной защелки внутри гнезда в форме шестигранника. Такой патрон можно встретить на мощных импактных (ударных) шуруповертах.
Варианты оснастки для шуруповерта
Выпускают два основных вида сменных насадок для шуруповерта. Каждый решает свою задачу.

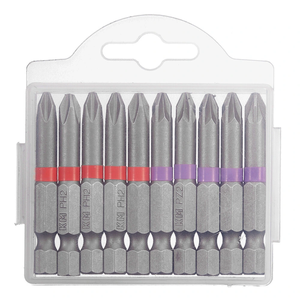

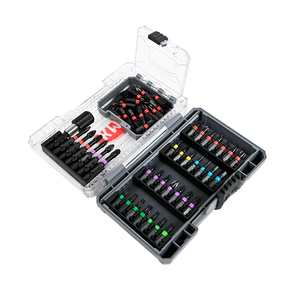

Первый вид — биты. Это сменная оснастка для закручивания крепежа: шурупов, саморезов и винтов. Каждая бита рассчитана на определенный тип шлица, поэтому важно правильно подобрать подходящую форму.
Виды, назначение и правила выбора саморезов

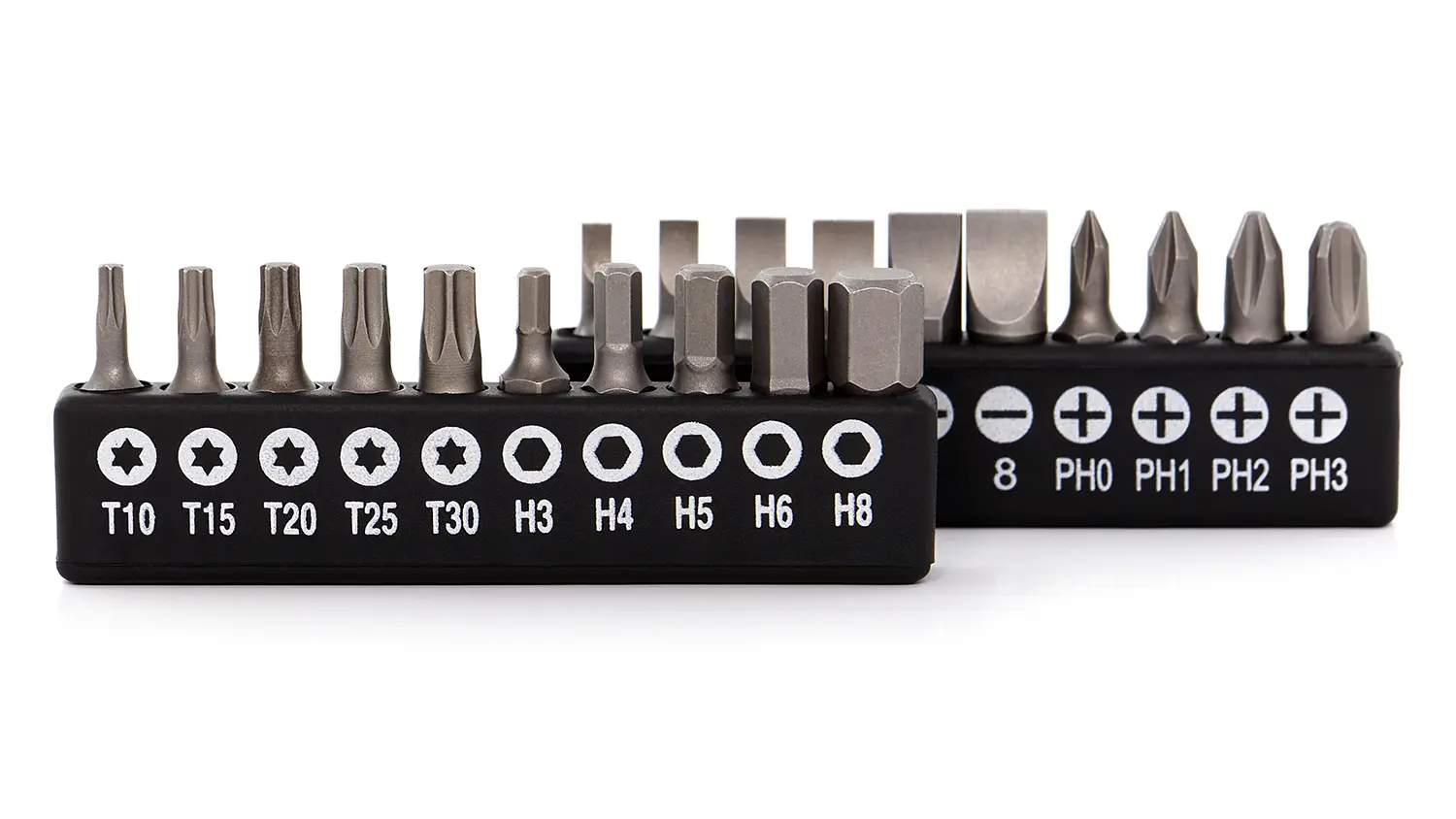

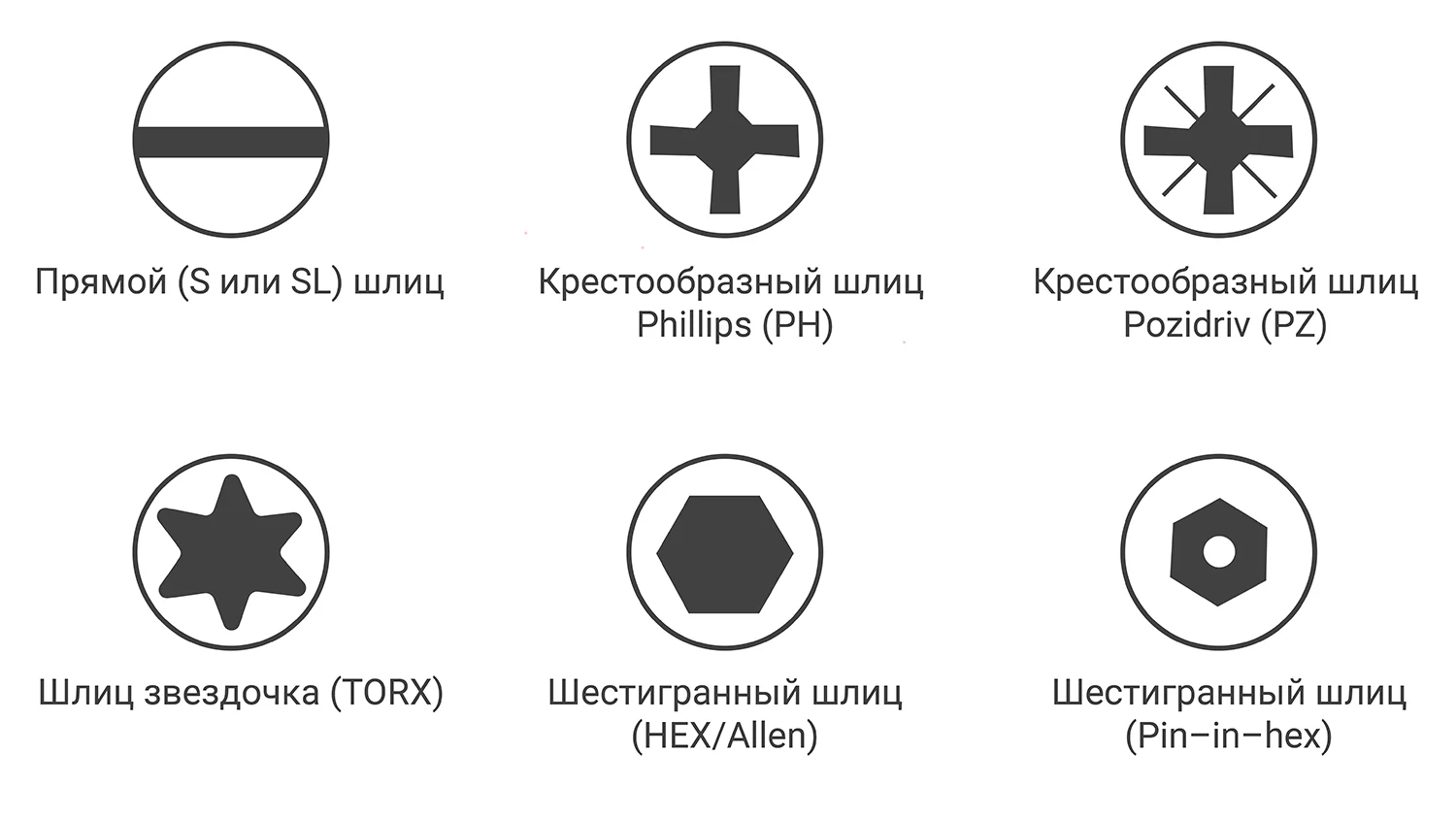

Узнайте большеРазличают несколько основных типов бит для шуруповерта:
- шлицевая (прямой шлиц, «минус», маркировка S или SL)

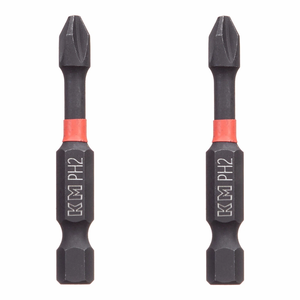

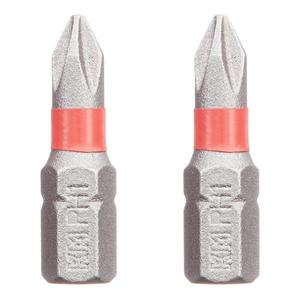

- крестовая (Phillips, PH), бывает усиленной с дополнительными диагональными насечками (Pozidriv, PZ)

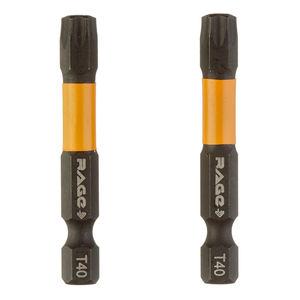

- звездочка (Torx, T, со звездообразным профилем)
- шестигранная (HEX, H)
Если по центру HEX есть небольшой штырек, то это Pin-in-hex — шлиц, который не дает посторонним людям разобрать прибор. Другие названия — антивандальный, «секретка». Pin-in-hex часто используют в уличных фонарях, электрощитах, а также в электронике и бытовой технике с гарантийным сроком.
Учтите, что биты у разных производителей могут называться немного иначе. При этом число, указанное после маркировки типа биты (ее размер), не меняется.
Второй вид оснастки для шуруповерта — сверла. В отличие от бит, они не закручивают крепеж, а высверливают материал до нужного диаметра отверстия. Для разных оснований подходит свой вид сверла, которые различаются хвостовиком и формой режущей части:
- по дереву
- по металлу — часто с бурым или золотистым оттенком от термической обработки или из-за кобальтового покрытия
- по плитке и стеклу
- по пластику
- по бетону или кирпичу — если инструмент поддерживает ударный режим; при этом даже безударным шуруповертом можно сверлить газобетон, слой затвердевшей штукатурки или шпаклевки, некоторые виды кирпича
По форме хвостовика оснастку для шуруповерта делят на два основных вида:

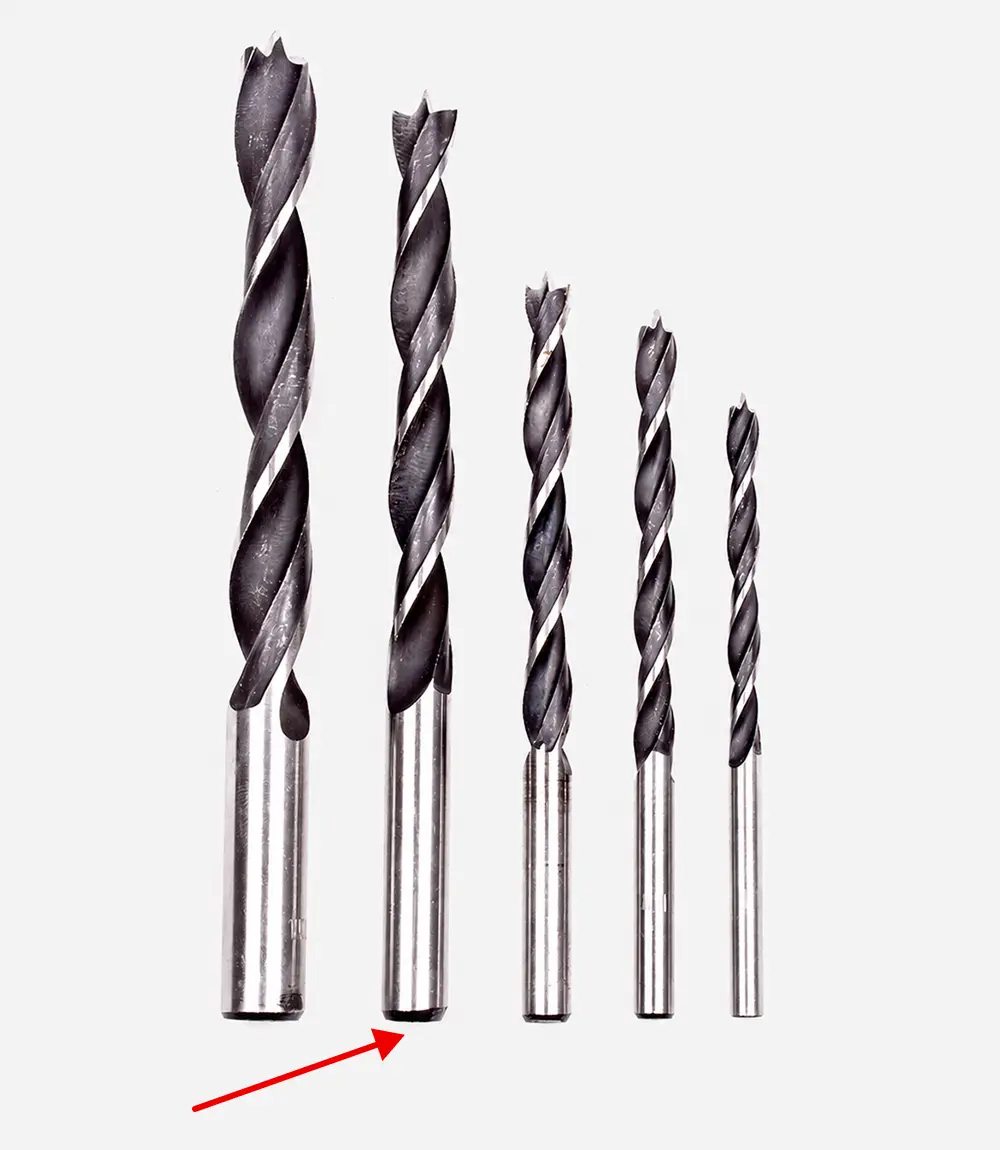

- Цилиндрический — с гладкой круглой формой. Чаще встречается у сверл, которые используют с быстрозажимным или ключевым патроном.

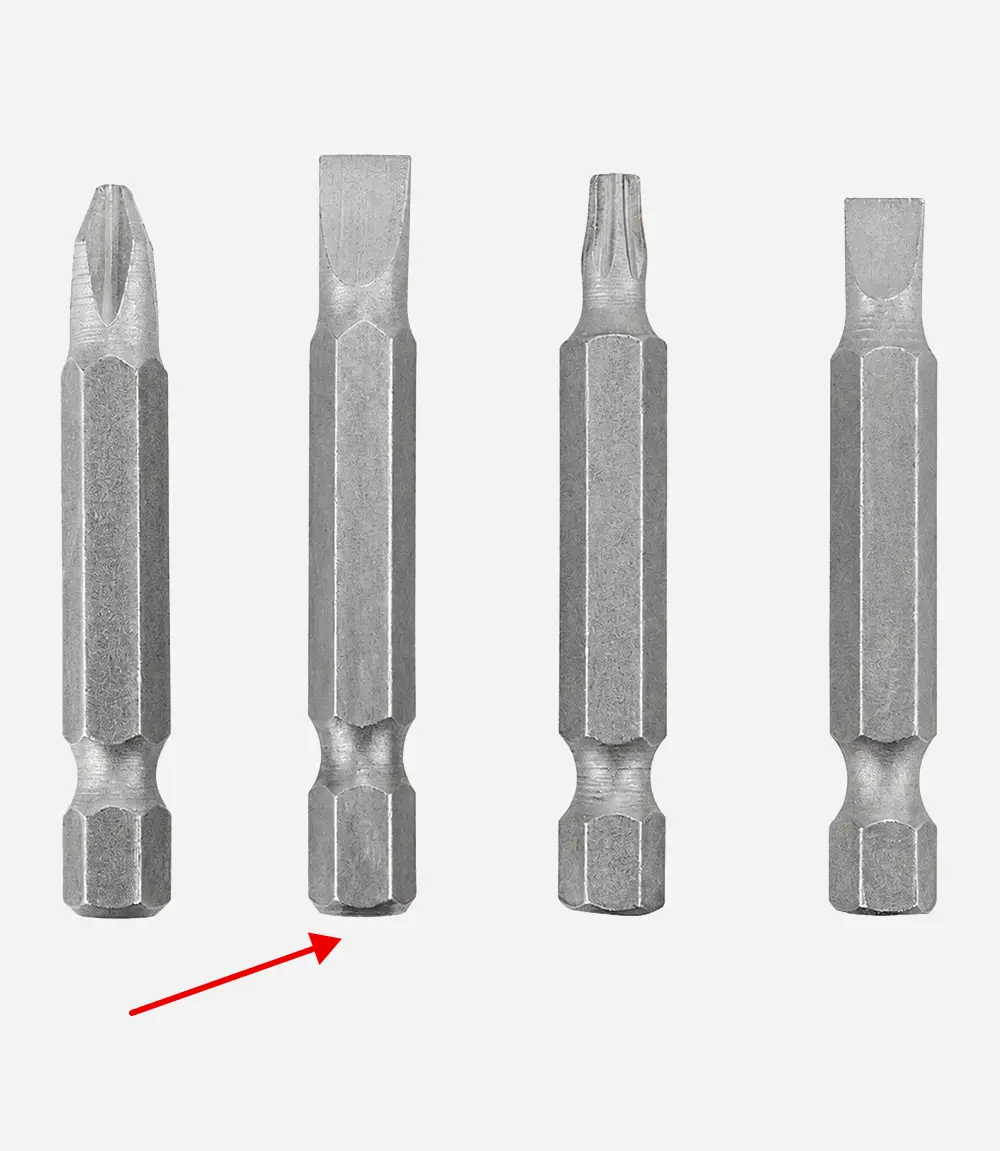

- Шестигранный — с соответствующим количеством граней, которые надежно фиксируются в патроне или битодержателе без зажимов. Такой хвостовик используют у большинства бит и части сверл для шуруповертов.
Также у шуруповертов есть дополнительная оснастка, которая делает работу удобнее, проще и быстрее:
- Держатель для бит. Переходник с фиксатором, который позволяет быстро поменять насадку шуруповерта. Полезен для ключевого патрона.
- Удлинитель. Позволяет закручивать крепеж под углом или в труднодоступном месте, куда напрямую шуруповерт не подвести.
- Магнитный удлинитель. Продлевает биту и одновременно удерживает крепеж на кончике за счет магнита.

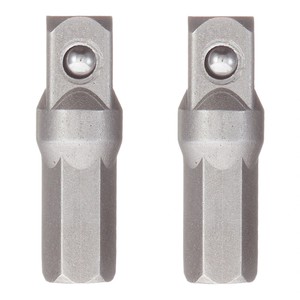

- Адаптеры. Позволяют использовать с шуруповертом торцевые головки и закручивать болты.

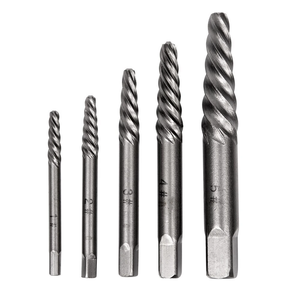

- Экстрактор. Нужен для извлечения сорванных саморезов с изношенным шлицем.
- Корщетка. Насадка с проволочной или наждачной рабочей частью для зачистки поверхности от ржавчины или старой краски.
Любой дополнительный переходник подбирают по диаметру хвостовика, чтобы он подошел к патрону.
Как вставить биту или сверло в шуруповерт
Первым делом отключите инструмент от сети или выньте аккумулятор. Мягкой щеткой уберите с патрона пыль и стружку, а саму биту или сверло осмотрите на предмет повреждений и деформации хвостовика.
Как выбрать шуруповерт
Узнайте большеВ быстрозажимной патрон
Выделяют два способа зафиксировать биту или сверло (принцип тот же, разница только в хвостовике) в быстрозажимном патроне. Первый — разжать его кулачки.

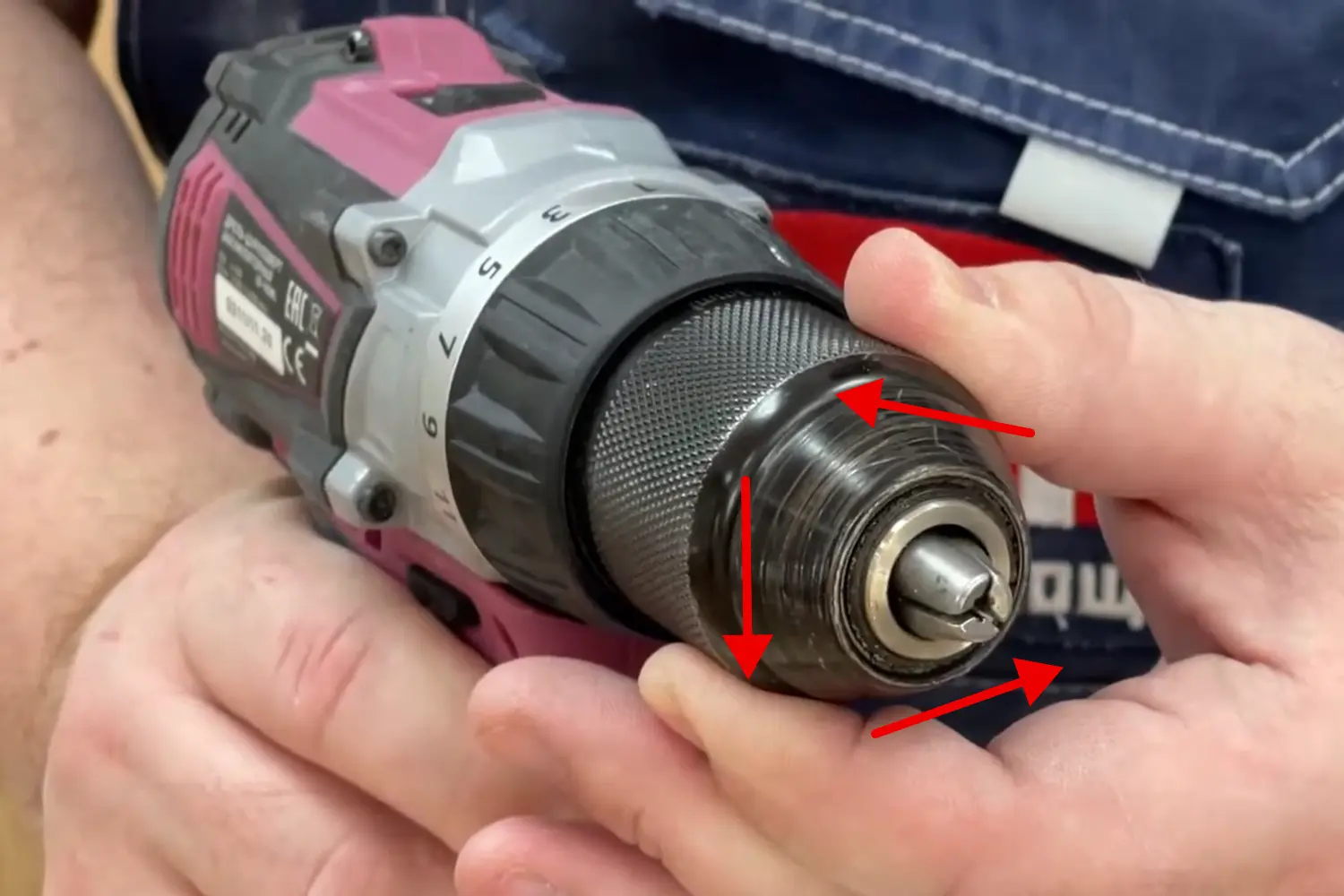

Рукой поверните гильзу против часовой стрелки, пока зажимы не разойдутся. Если у вас двухмуфтовый патрон, при этом второй рукой оттяните назад муфту. Иначе гильза будет заблокирована и вы не сможете ее сдвинуть.
Источник: YouTube | Петрович: всё о стройке и ремонте

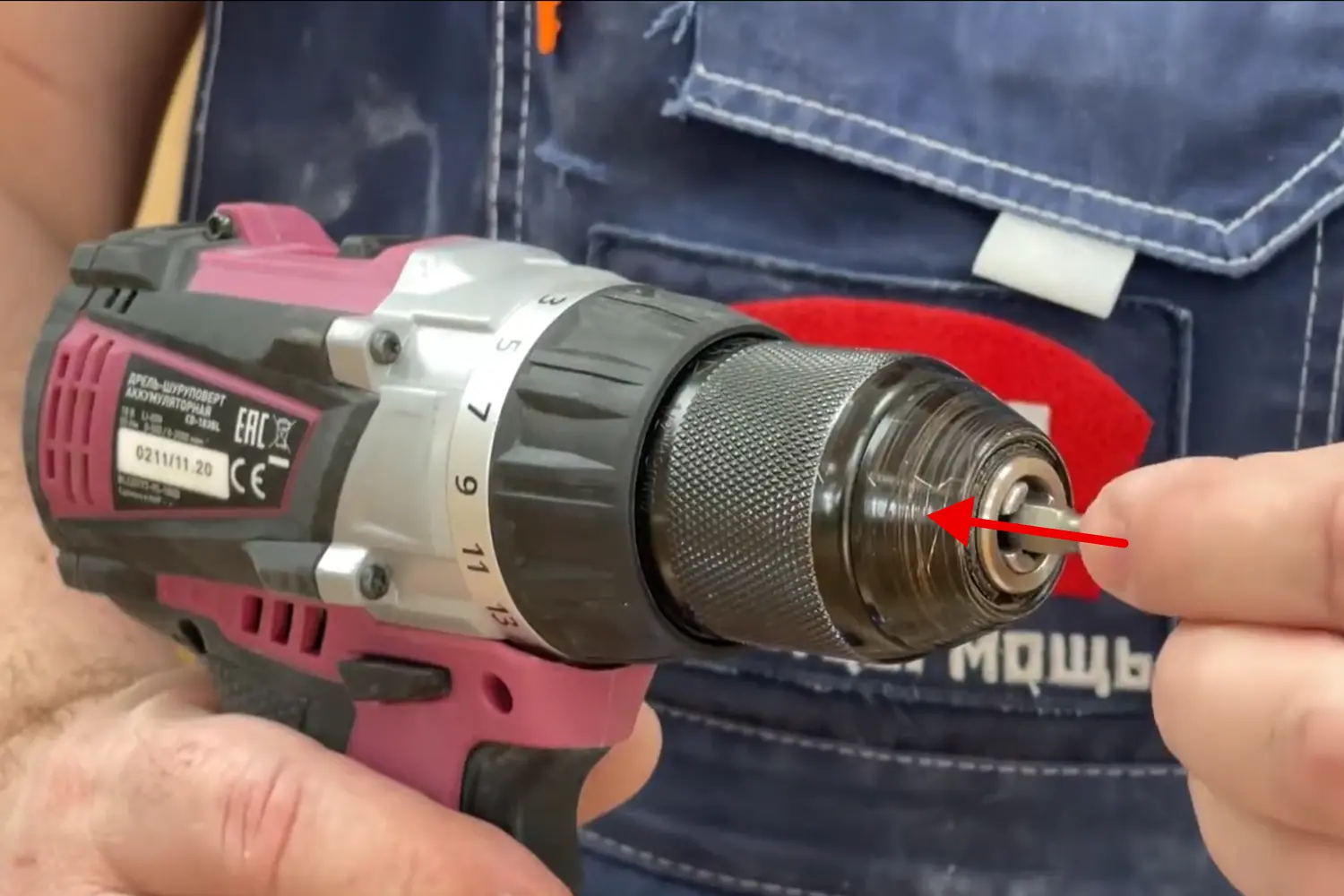

Поместите хвостовик насадки внутрь патрона до упора.
Источник: YouTube | Петрович: всё о стройке и ремонте

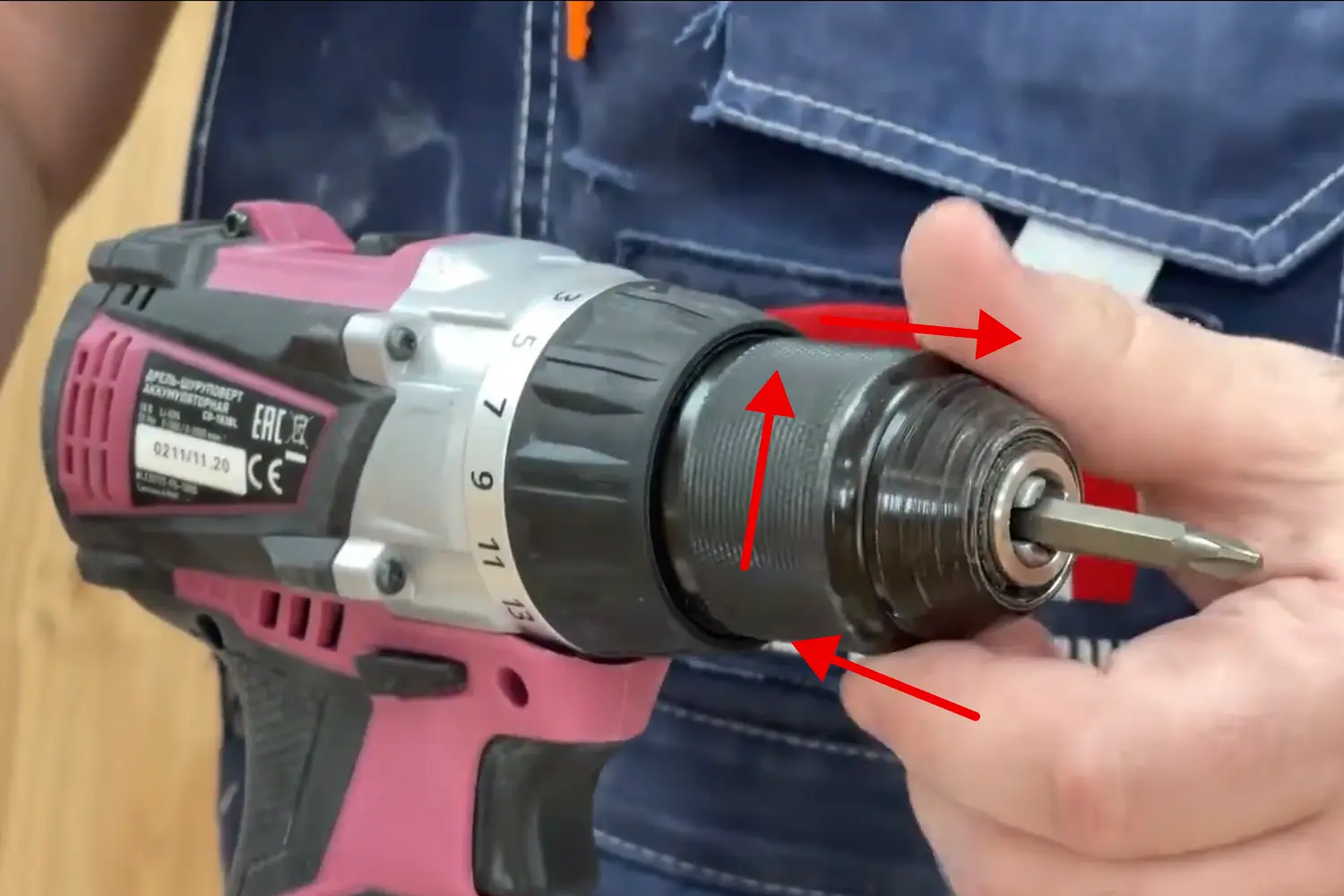

Поверните обойму по часовой стрелке, чтобы зажать биту. С двухмуфтовым патроном при этом снова оттяните муфту. Докрутите гильзу с легким усилием, чтобы крепление насадки было надежным.
Источник: YouTube | Петрович: всё о стройке и ремонте
Второй метод — обратным ходом. Он подойдет, когда гильза уже раскручена и зажимы широко раскрыты, например, если вы только что достали насадку. Минус этого способа — подходит не для всех шуруповертов, кроме того, электроинструмент в этом случае подключен к питанию, поэтому нужно быть предельно осторожным, чтобы не навредить себе. Перед тем как зажимать патрон с помощью двигателя, изучите инструкцию к вашей модели. Если производитель не допускает такой метод, меняйте оснастку только вручную.

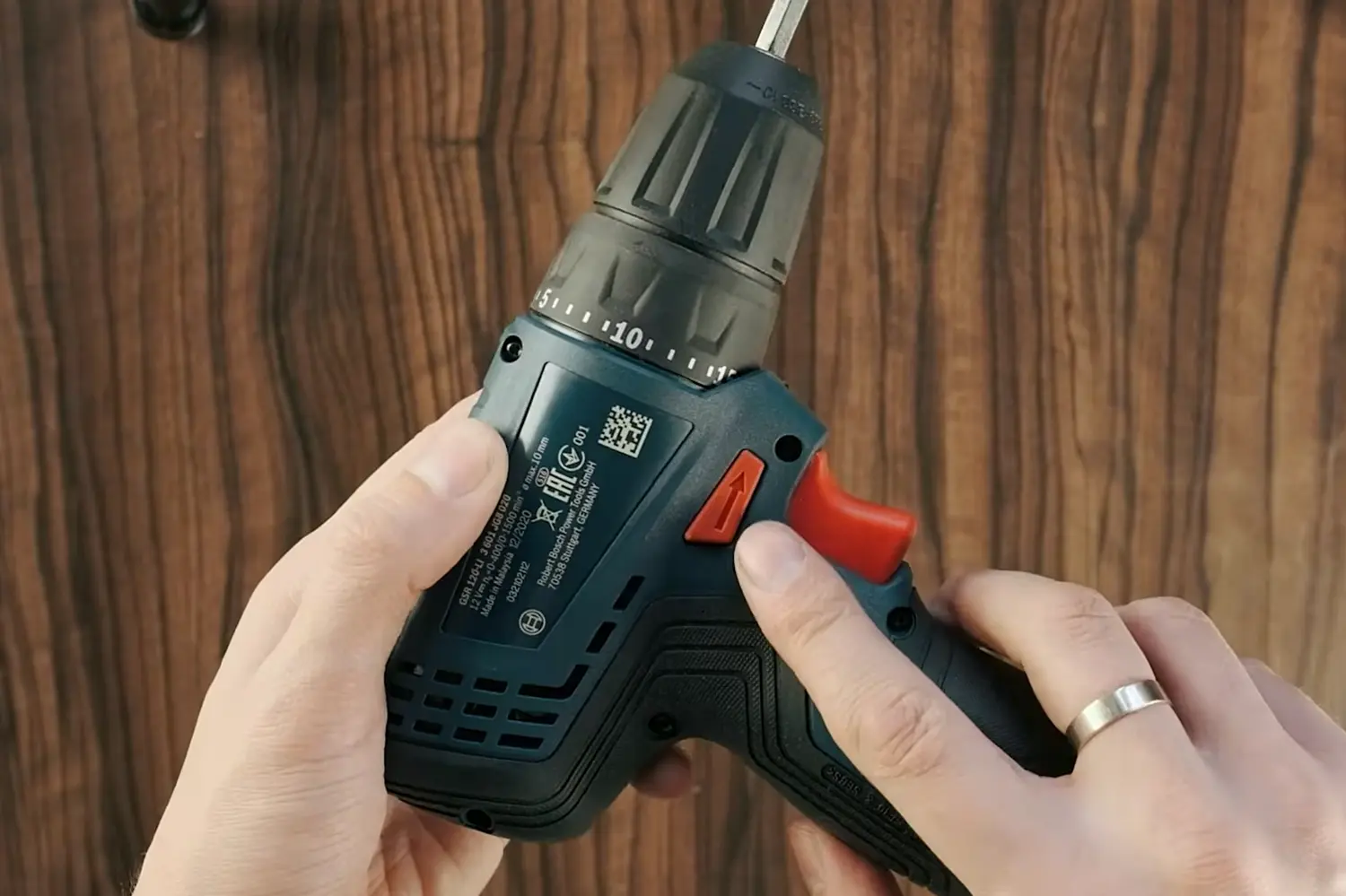

Переведите переключатель реверса в положение, соответствующее закручиванию (вперед).
Источник: YouTube | Пап, а как?

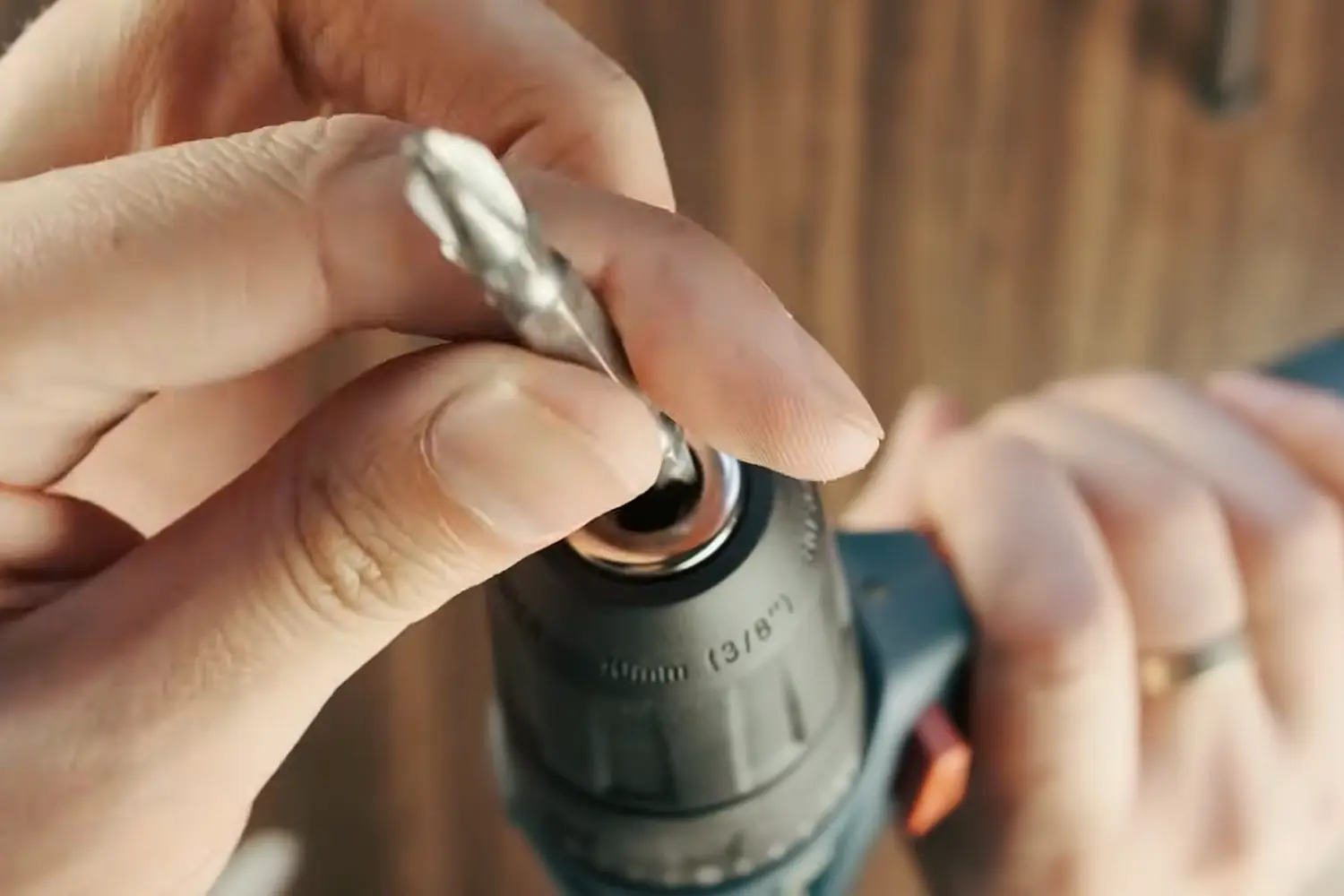

Вставьте биту или сверло в патрон.
Источник: YouTube | Пап, а как?

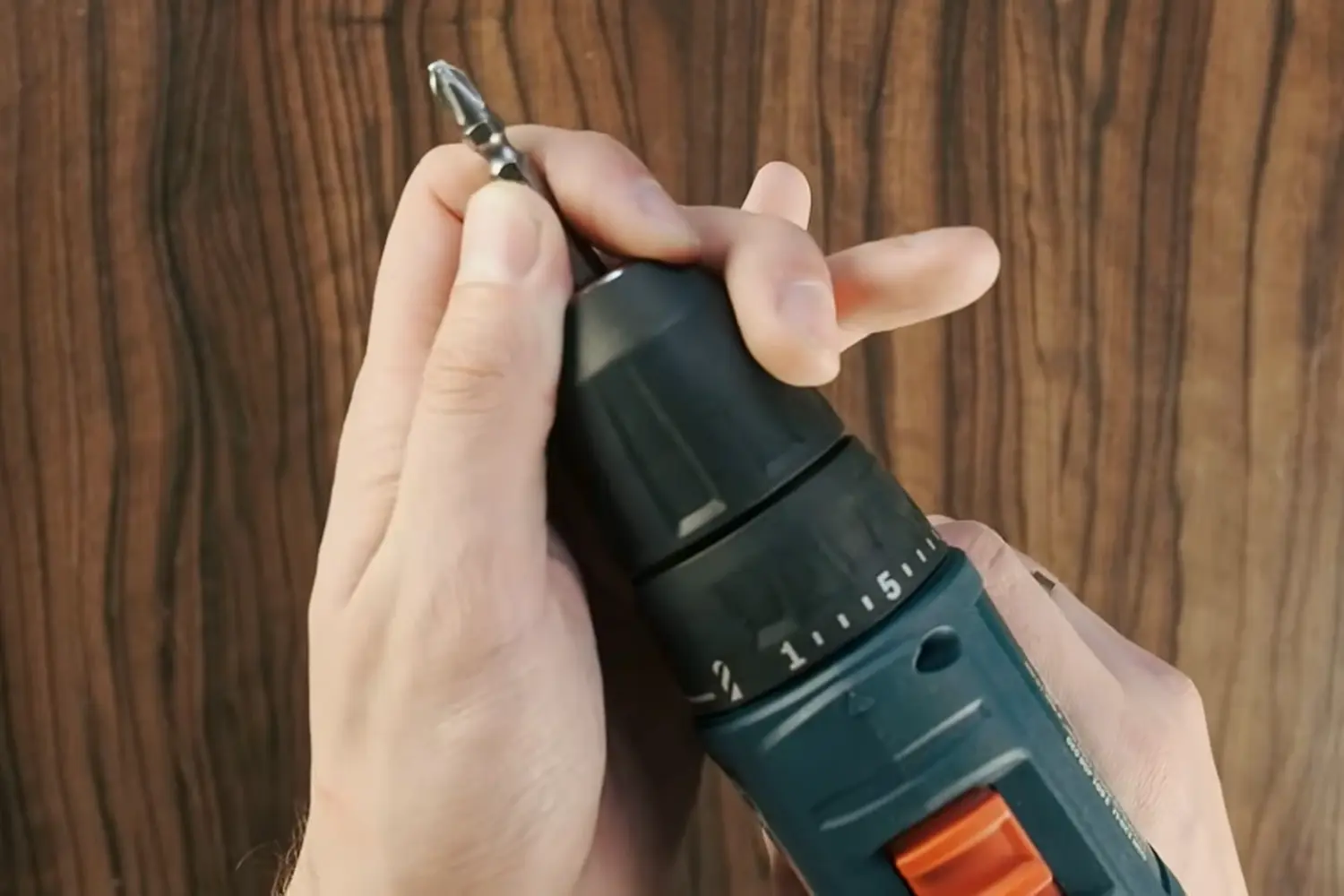

Придерживая насадку одной рукой, другой кратко включите шуруповерт, нажав на кнопку. Двигатель сам довернет кулачки и зажмет хвостовик. Проверьте фиксацию, слегка потянув оснастку на себя.
Источник: YouTube | Пап, а как?
Поверните обойму против часовой стрелки до полного открытия кулачков, чтобы вынуть оснастку из патрона.
Источник: YouTube | Пап, а как?

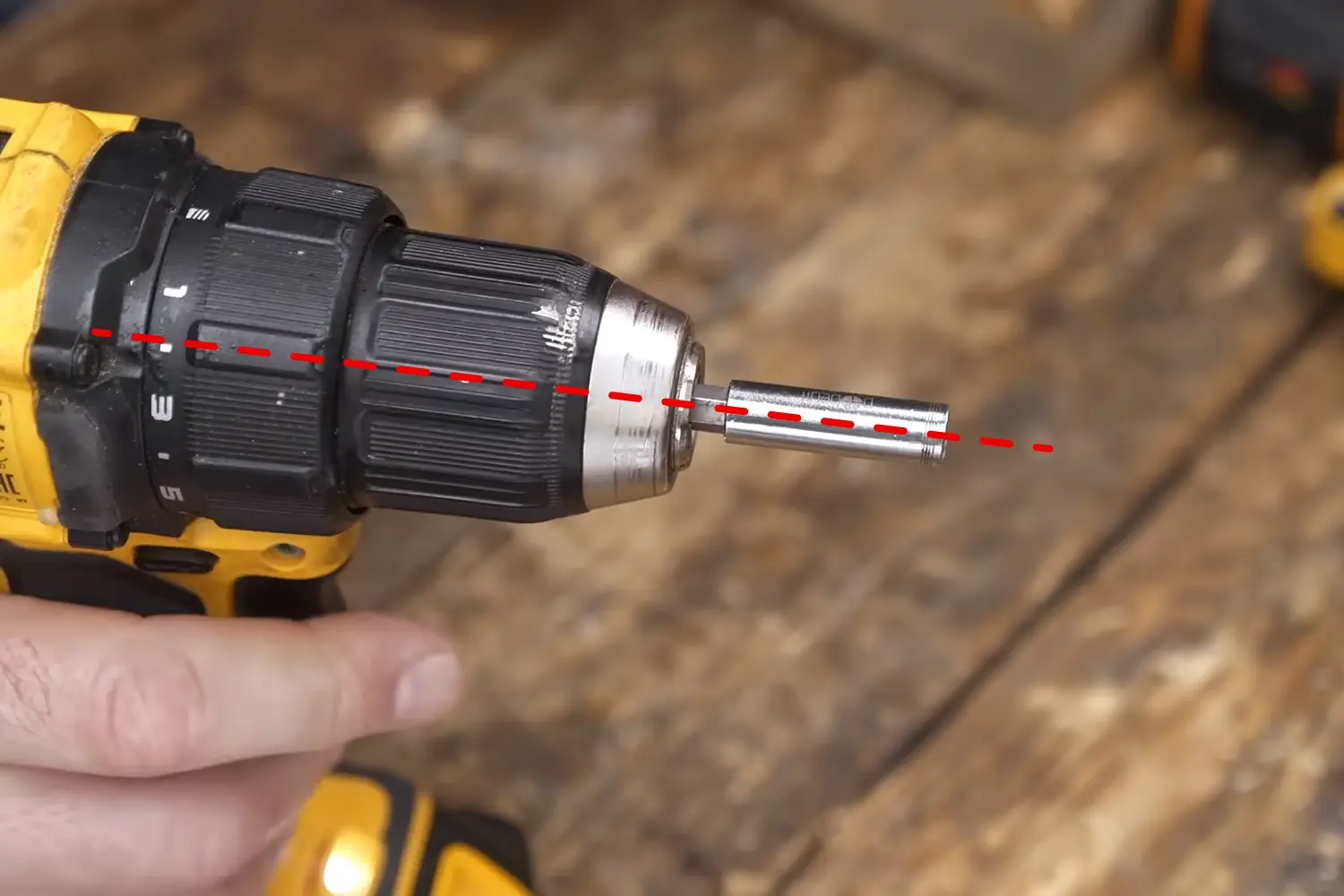

Перед началом работы с шуруповертом убедитесь, что насадка стоит крепко и не шатается. Осмотрите ее: хвостовик должен быть зажат по центру. Иначе в крутящем моменте появится биение, отверстие получится неровным, а шлиц крепежа может повредиться. Чтобы этого не допустить, слегка проверните гильзу рукой при выключенном инструменте — если на бите или сверле есть перекос, он станет заметнее.
В ключевой патрон
Шуруповерт с ключом — обычно более мощная модель. Ее применяют в профессиональном строительстве, где требуется усиленный крепеж оснастки.

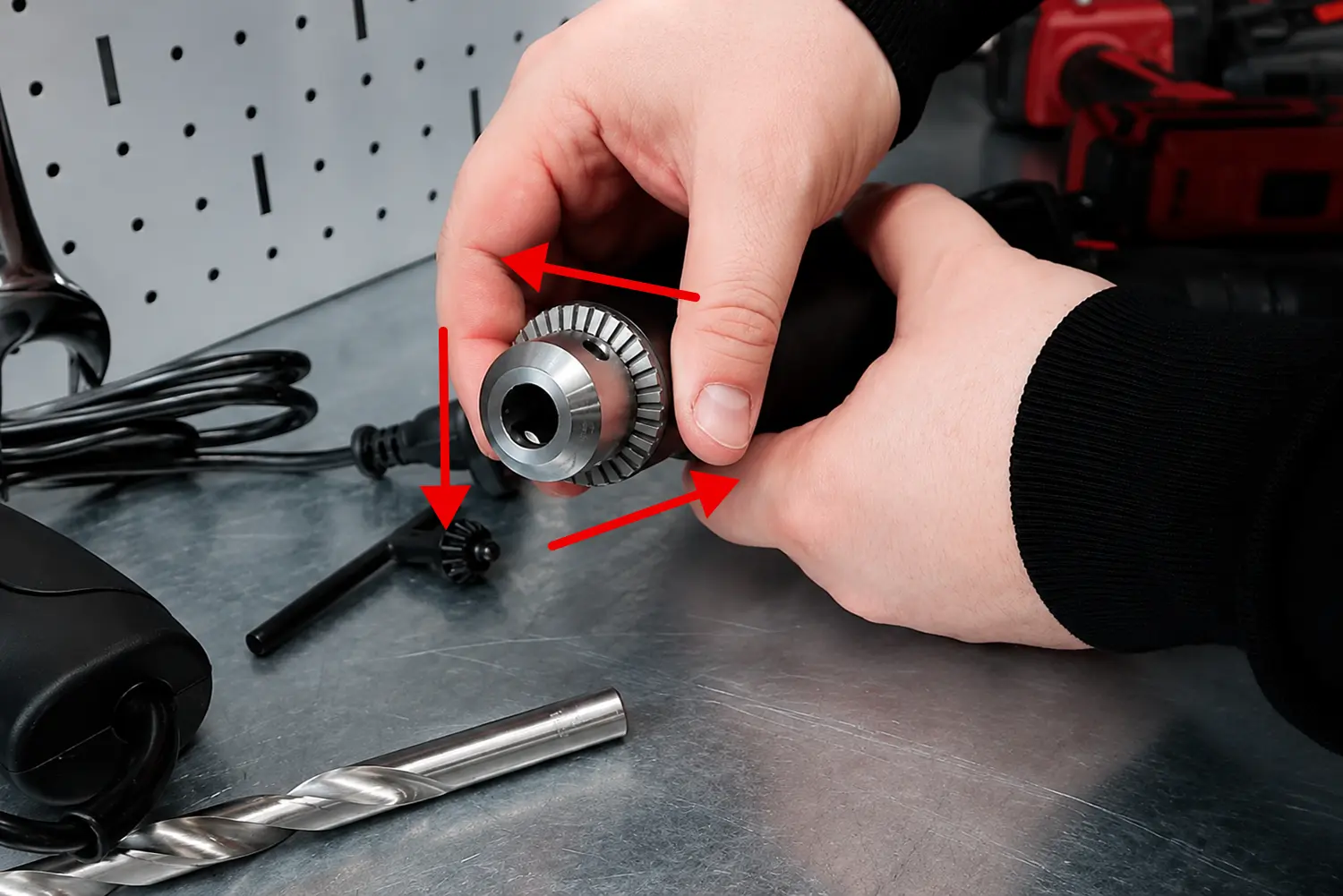

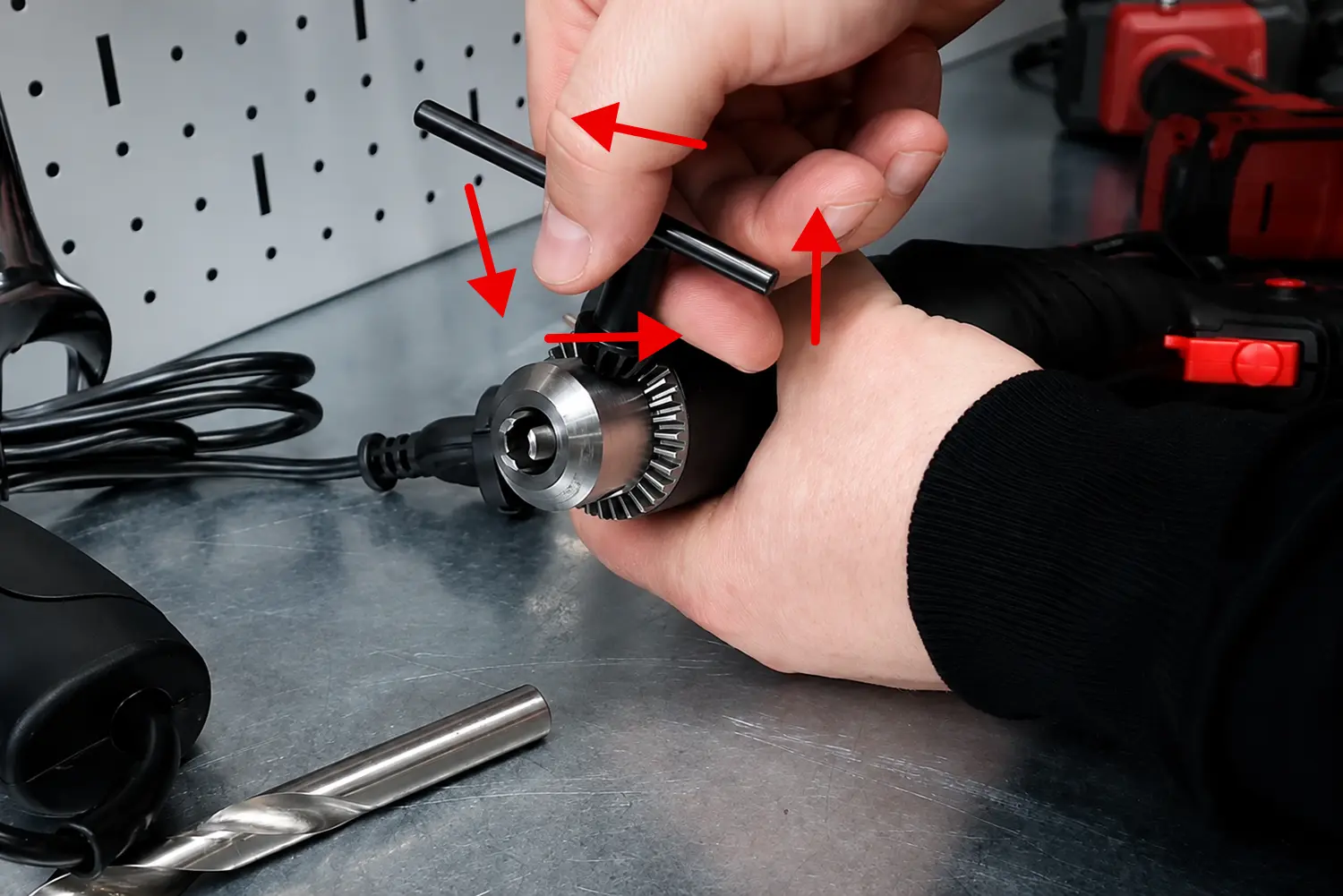

Вставьте ключ в боковое отверстие на обойме. Поверните его против часовой стрелки, чтобы ослабить зубчатый венец.
Источник: YouTube | ТМК Инструменты
Прокрутите гильзу против часовой стрелки, чтобы развести кулачки пошире.
Источник: YouTube | ТМК Инструменты

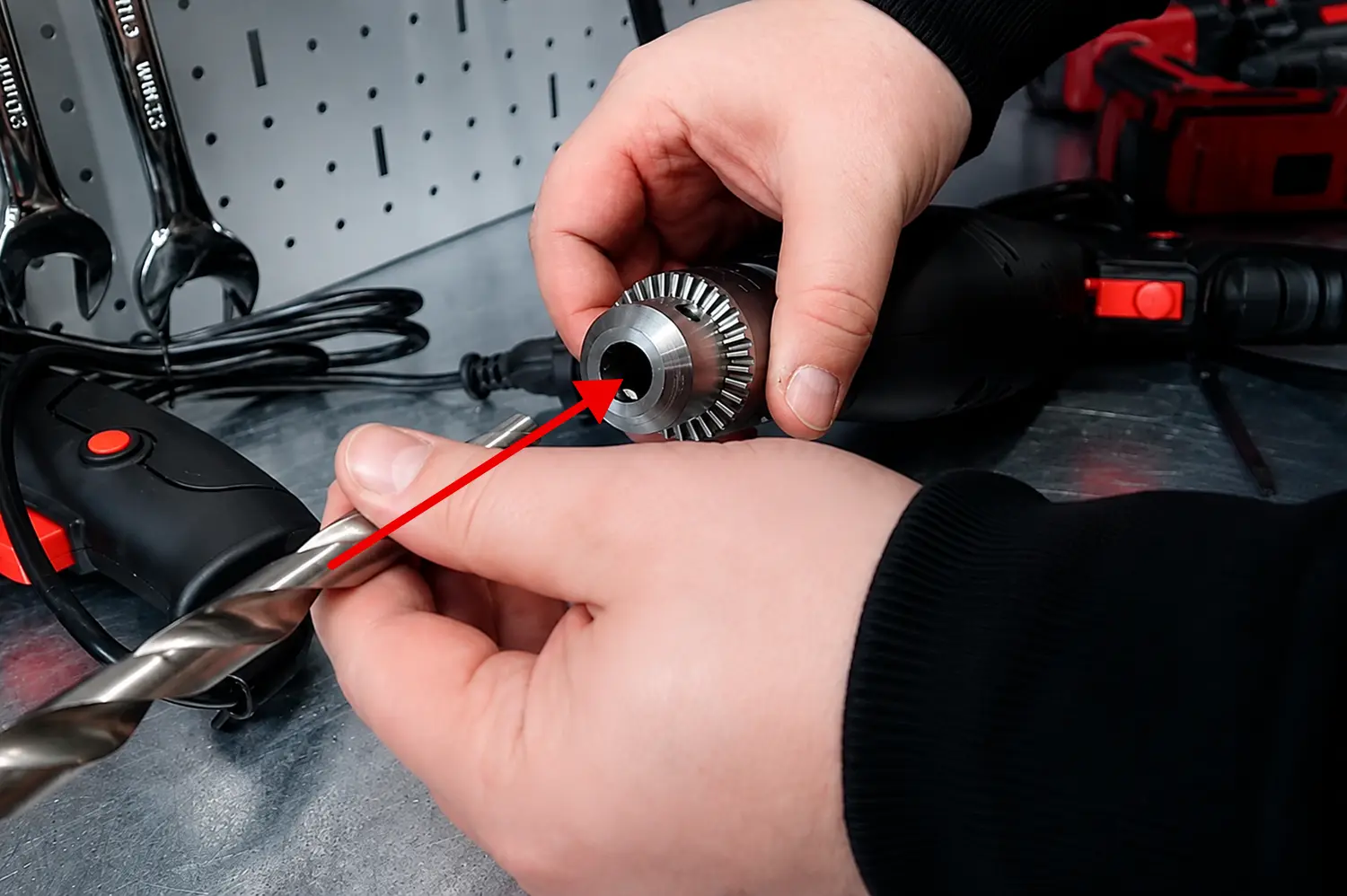

Вставьте хвостовик насадки в гнездо патрона до упора.
Источник: YouTube | ТМК Инструменты
Закрутите обойму, проворачивая ее по часовой стрелке до ощутимого усилия.
Источник: YouTube | ТМК Инструменты

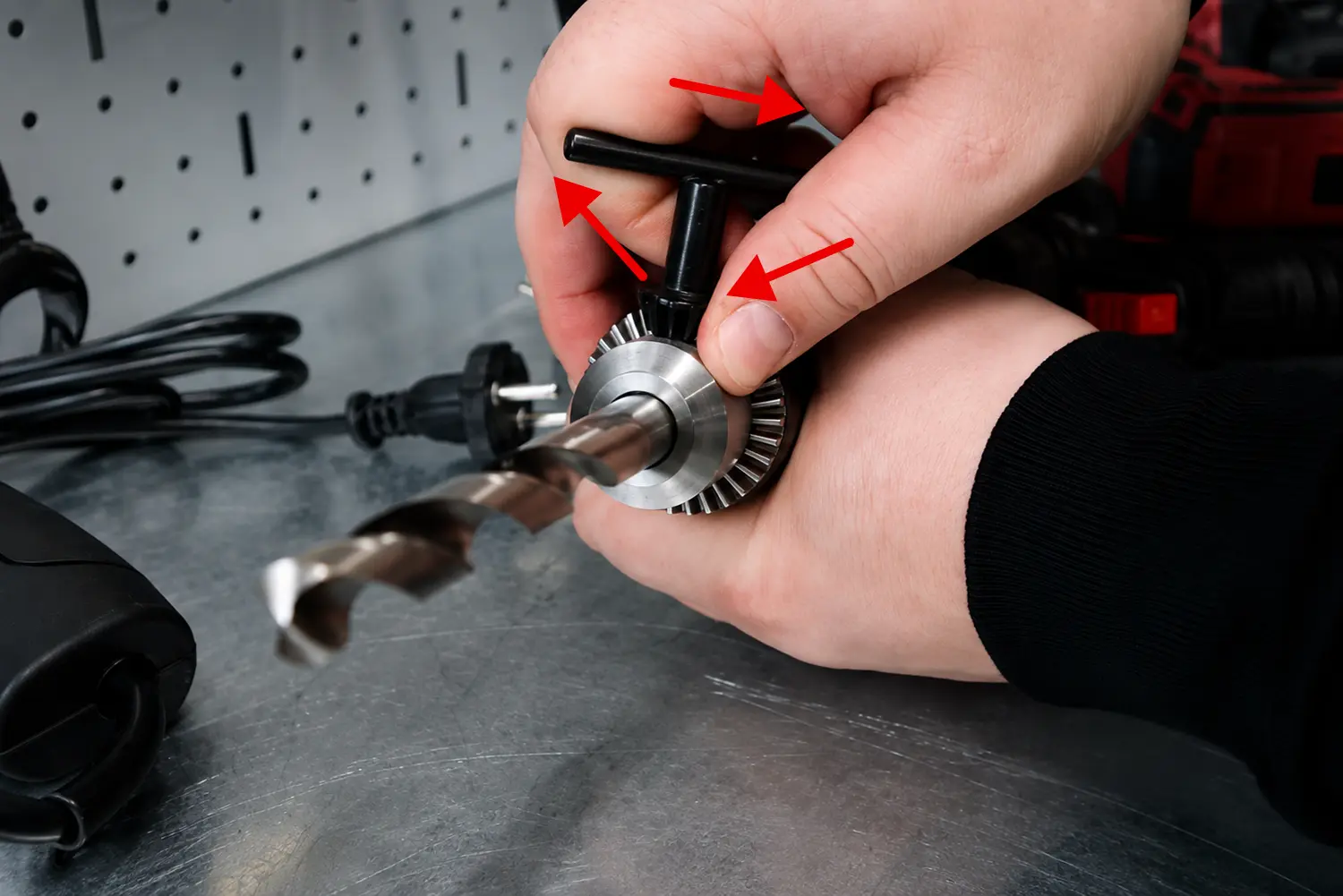

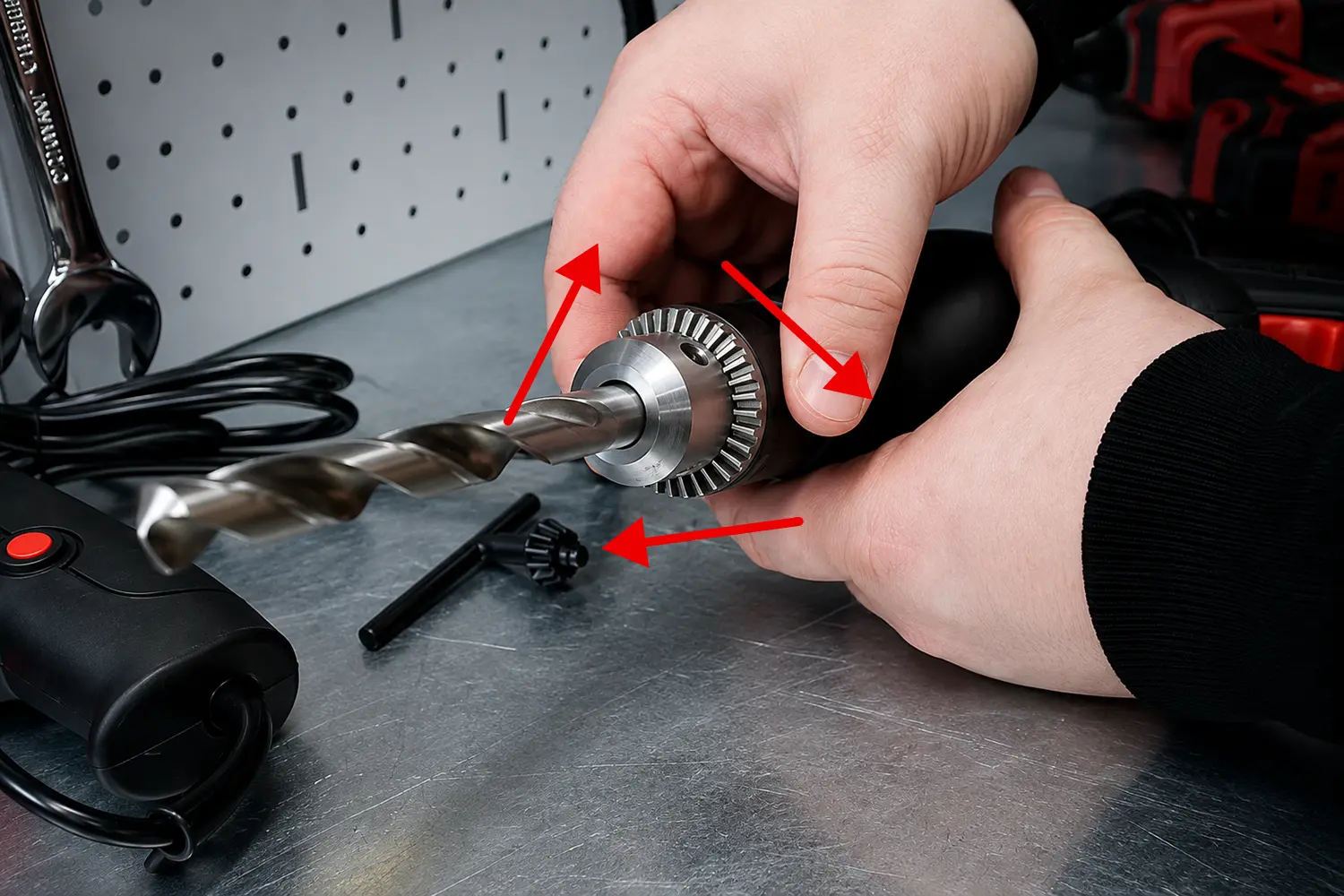

Вставьте ключ в отверстие и вращайте по часовой стрелке, чтобы зубчатый венец закрылся. Если замков несколько, для надежной фиксации подтяните все по очереди.
Источник: YouTube | ТМК Инструменты
Чтобы затем вынуть насадку из шуруповерта, ключ поворачивайте против часовой стрелки. Сделайте так со всеми тремя отверстиями до полного раскрытия кулачков, только затем доставайте оснастку.

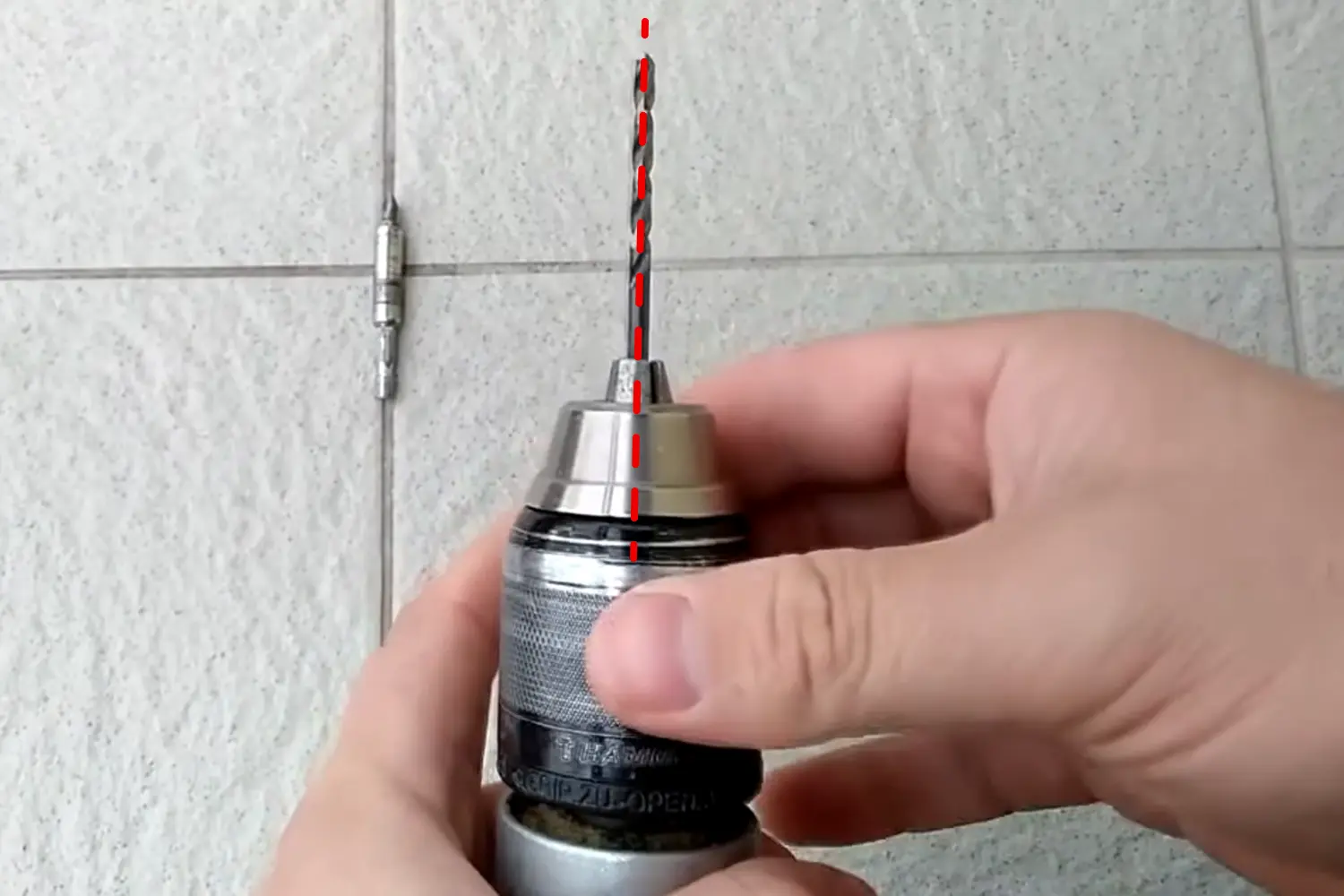

Правильность крепления биты или сверла в ключевом шуруповерте проверяют так: хвостовик должен быть затянут равномерно во всех трех точках и не смещен в сторону, иначе зажим получится неравномерным. Чтобы его испытать, слегка покачайте насадку рукой при выключенном инструменте — она не должна шататься. Не забудьте проверить ровность, чтобы исключить биение, по рекомендациям из предыдущего раздела.
Как поменять патрон на дрели или шуруповерте
Узнайте большеВ шестигранный патрон
Работа с шестигранным шуруповертом проще, чем с быстрозажимным или ключевым, так как здесь не нужно открывать и закрывать кулачки. Крепеж оснастки происходит одним движением за счет подпружиненной защелки.
Возьмите биту или сверло за рабочую часть, совместите ее хвостовик с гнездом и вставьте с легким нажимом до щелчка фиксатора.
Источник: YouTube | OTZUBA

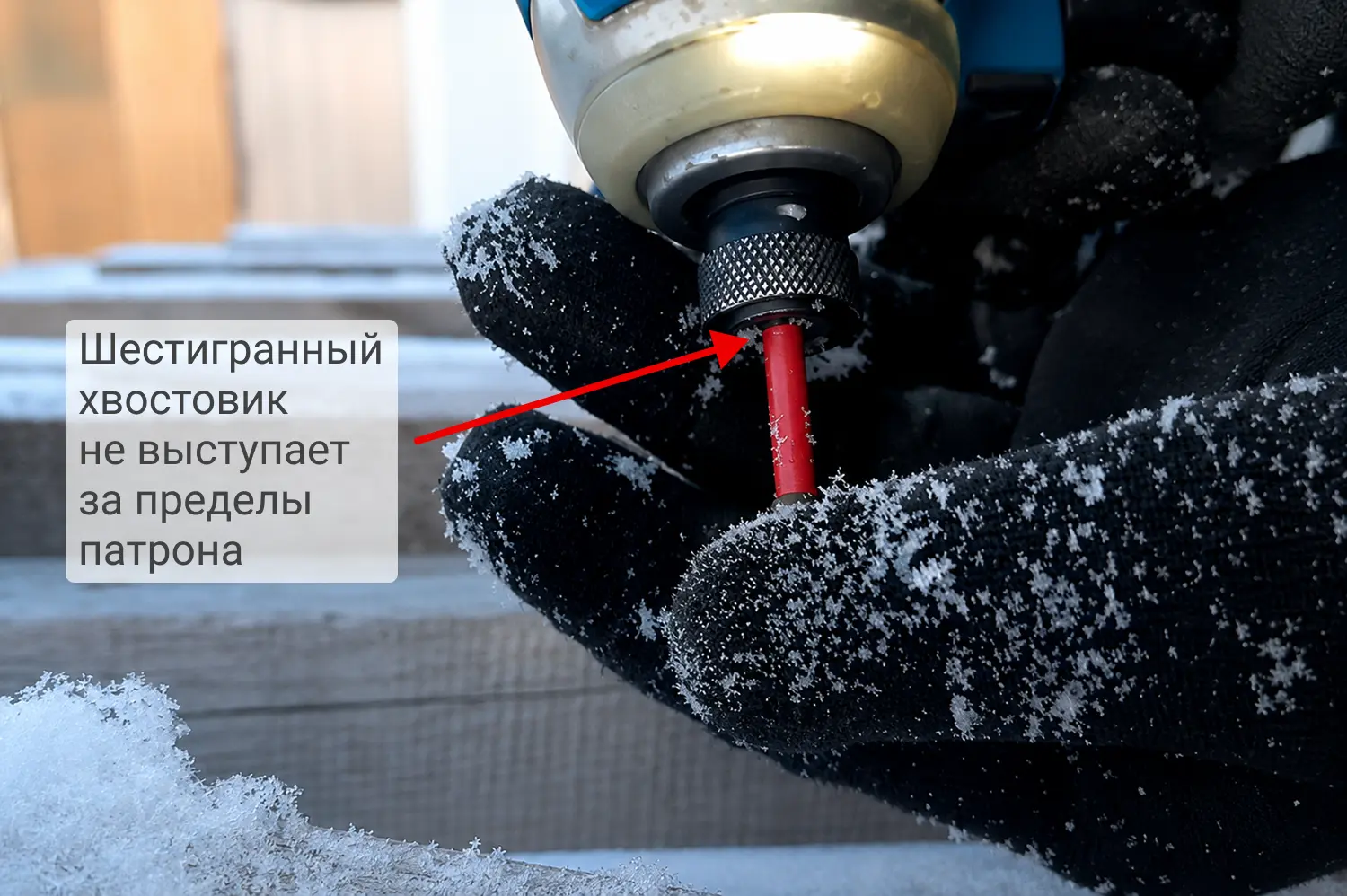

Убедитесь, что насадка села до конца. Она не должна выступать за пределы гильзы патрона.
Источник: YouTube | OTZUBA

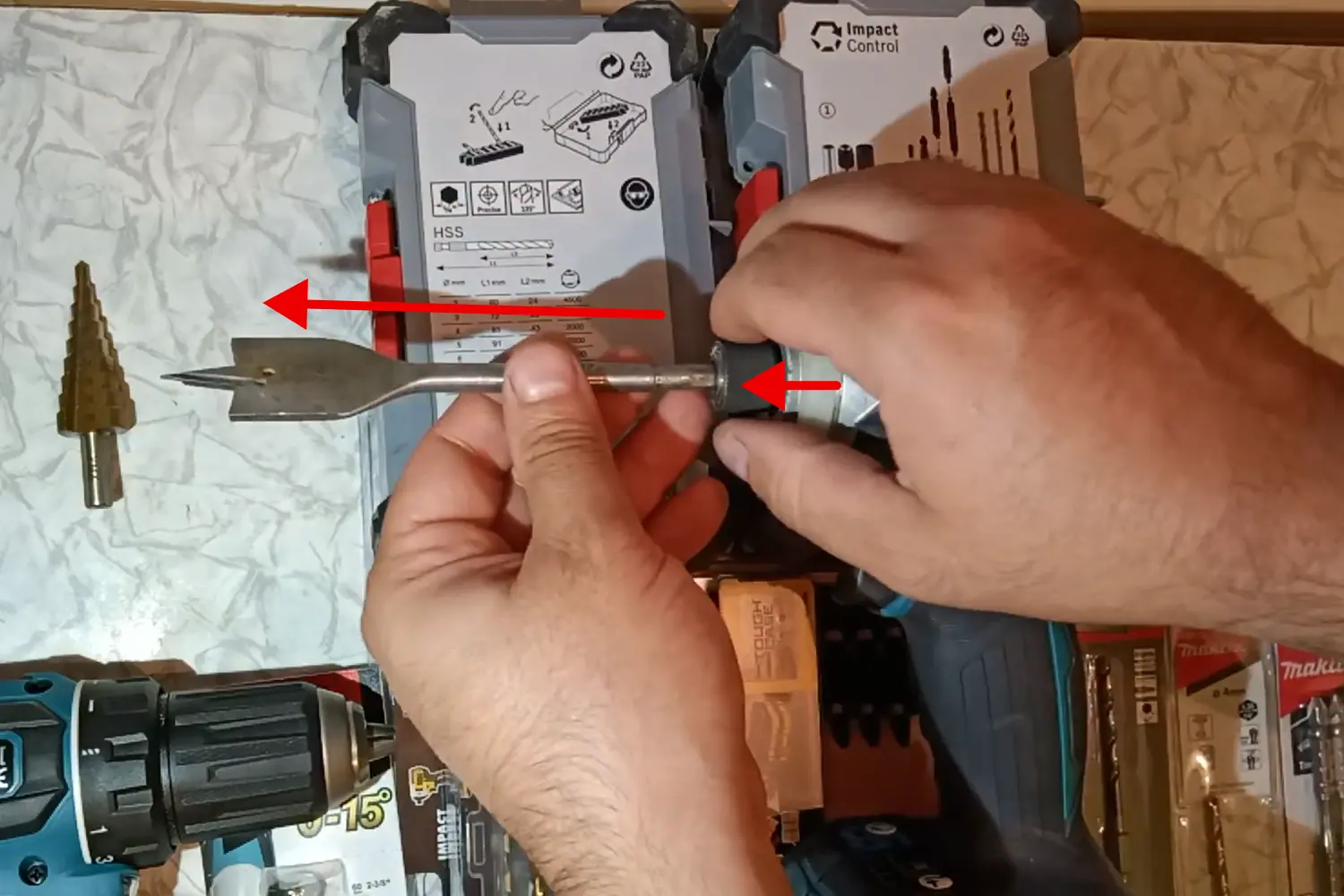

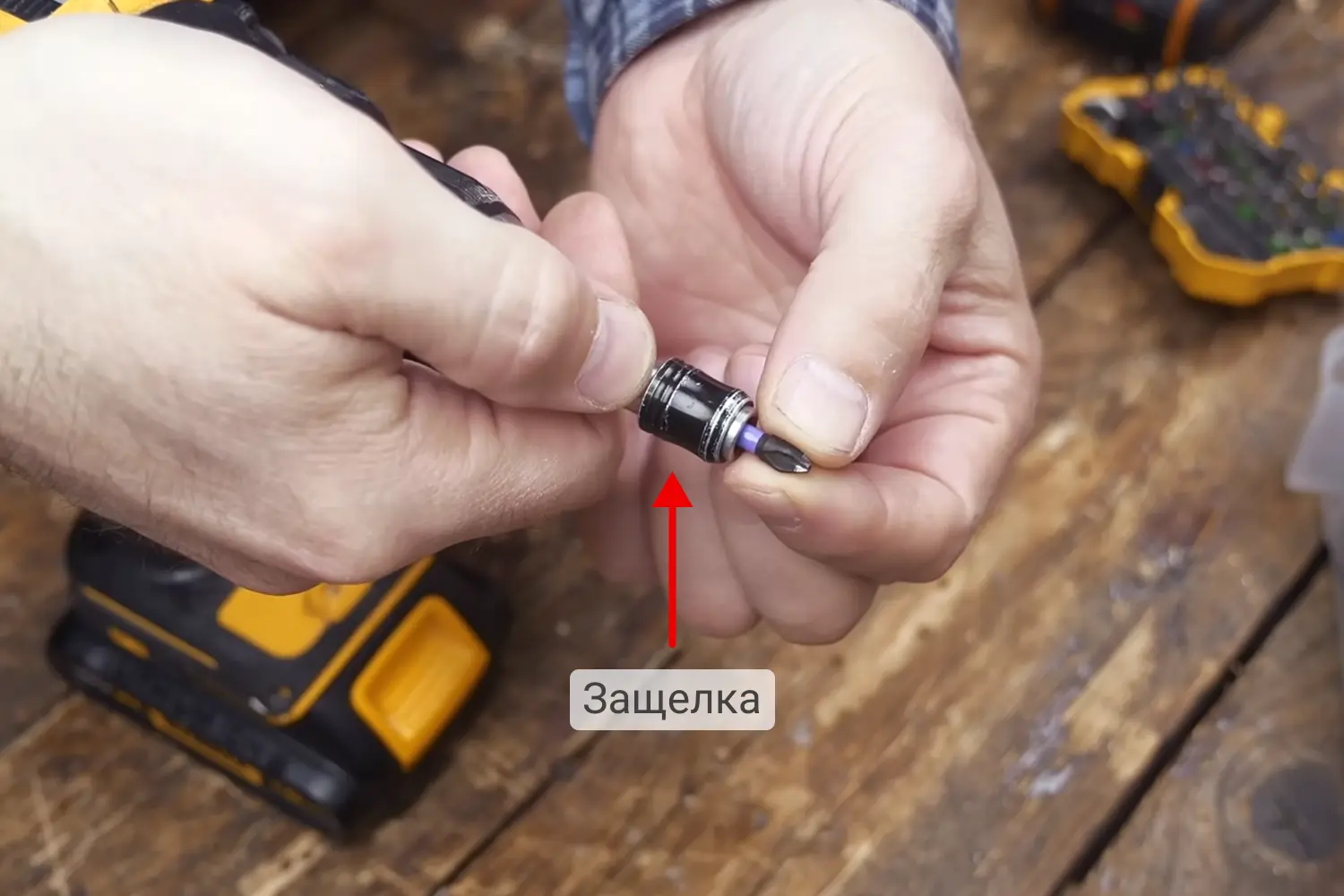

Чтобы вынуть насадку, возьмитесь за нее и потяните из гнезда одной рукой, а другой одновременно с этим оттяните муфту по направлению от инструмента. Подпружиненная защелка отпустит хвостовик. Вытащите оснастку и отпустите муфту.
Источник: YouTube | Василий Алиев
Если вы все сделали правильно, бита или сверло не будет болтаться и не выпадет из шуруповерта при легком потягивании. Если она выходит без усилия, защелка изношена или хвостовик оснастки не соответствует стандарту.
Как поменять биту на сверло и наоборот
Подобная замена нужна, когда одной операции недостаточно для завершения работы. Например, сначала сверлят отверстие под саморез, а затем сразу же его закручивают. В этом случае нужно быстро поменять сверло на биту.

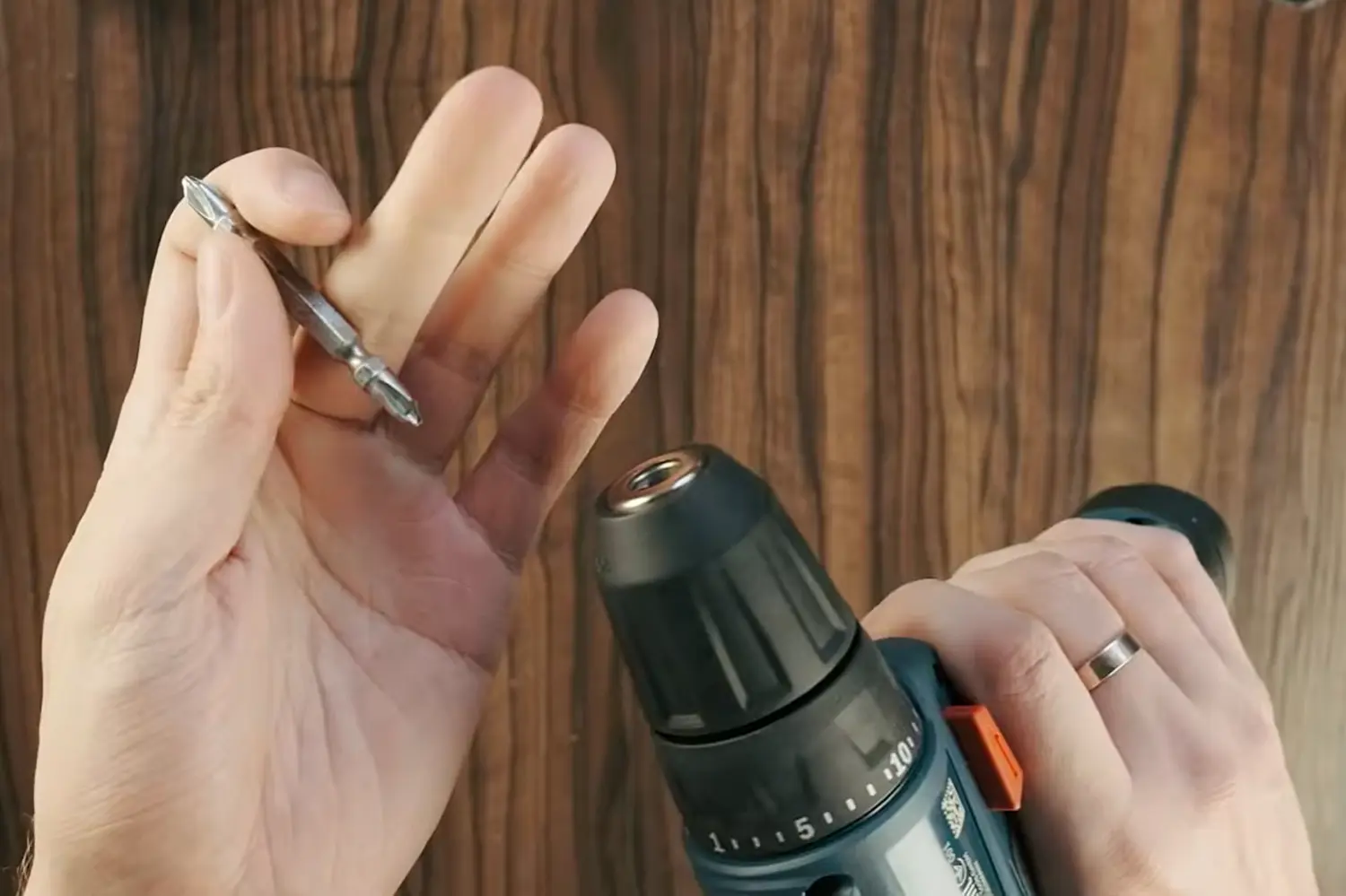

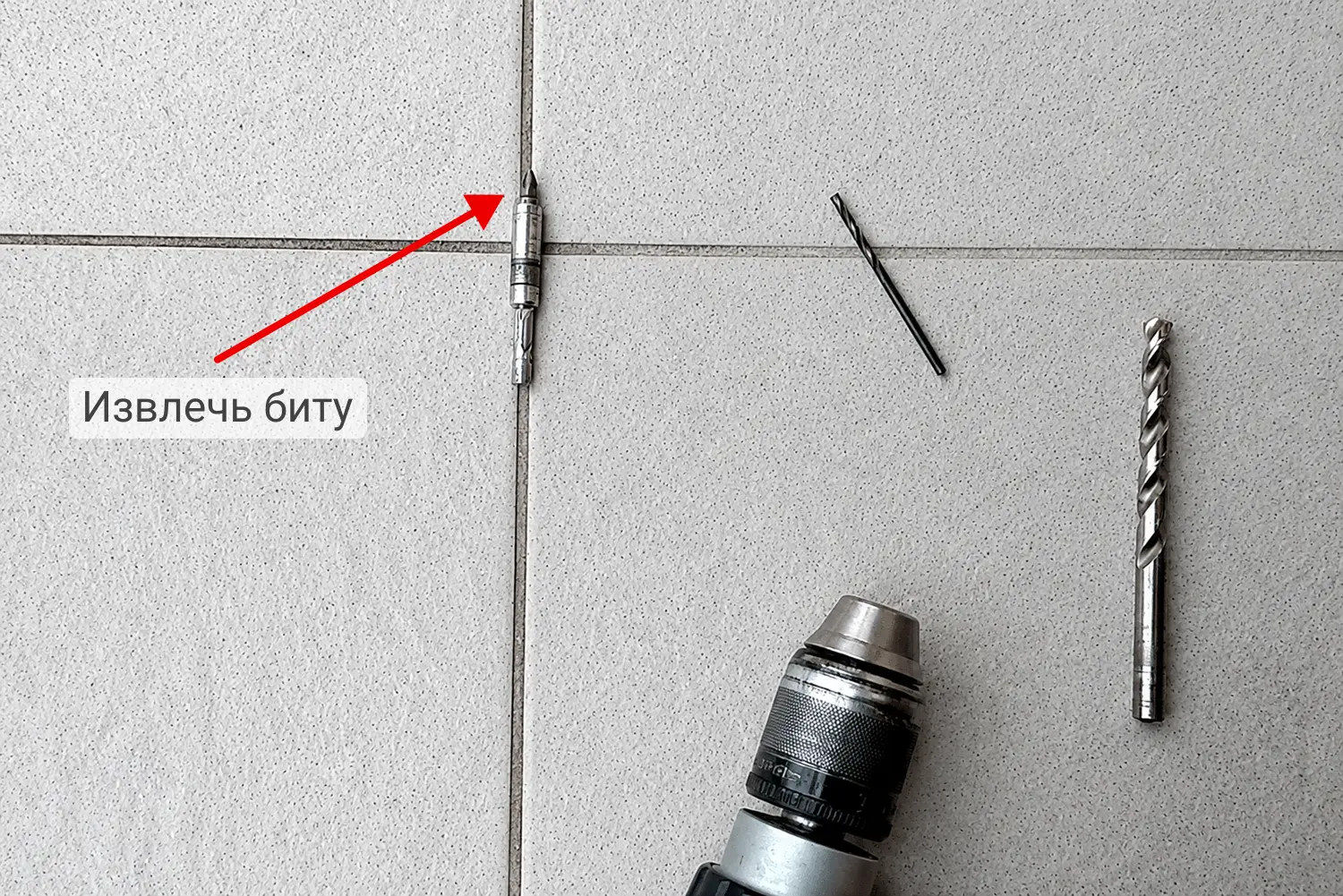

Отключите электроинструмент от сети или снимите аккумулятор. Извлеките биту или сверло способом, который подходит для вашего типа шуруповерта. Все они описаны ранее в статье.
Источник: YouTube | Yes I can do it!

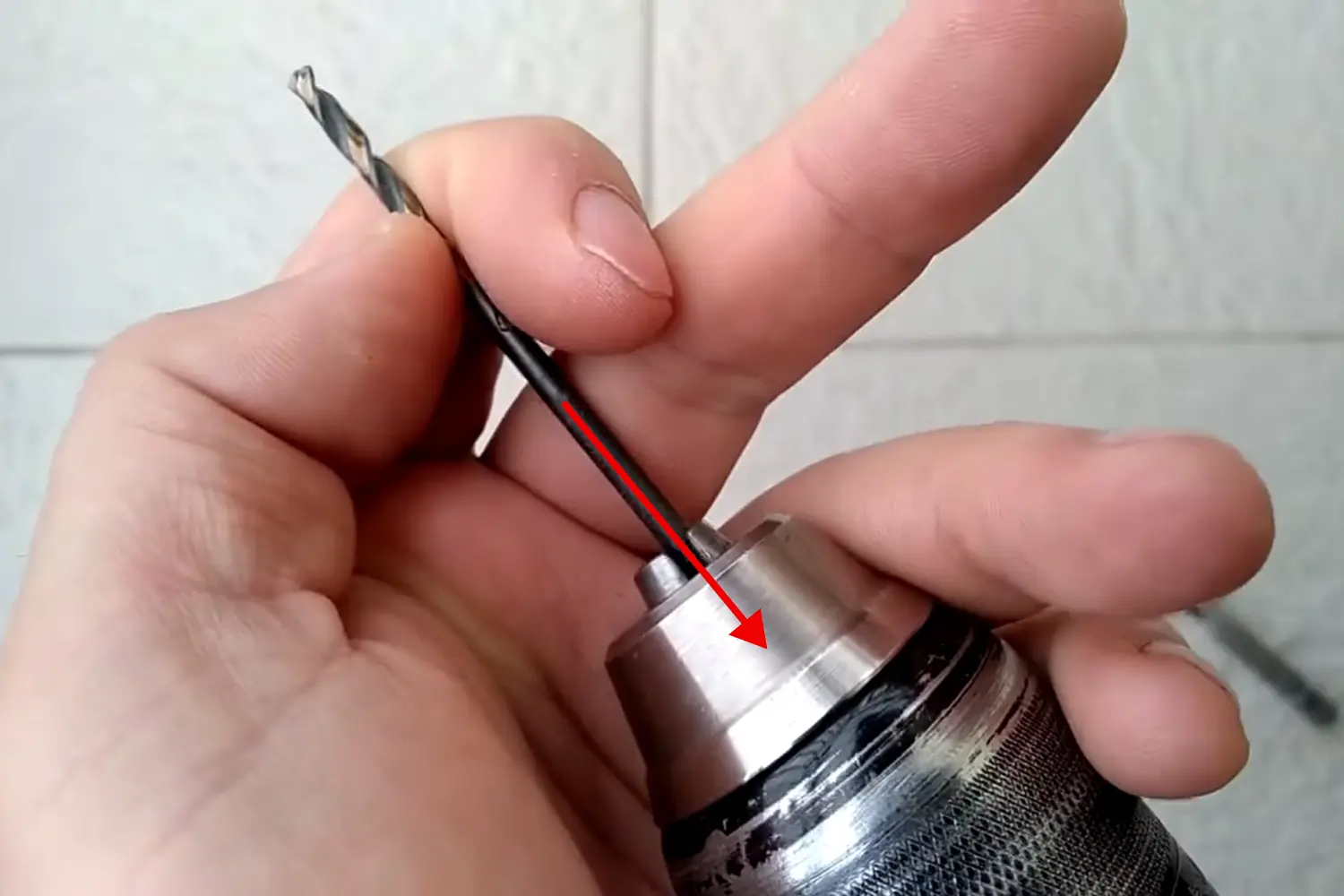

Осмотрите насадку, которую будете вставлять. Ее хвостовик должен быть чистым, без деформаций и соответствовать типу патрона. Сведите кулачки так, чтобы оснастка входила в гильзу, но не болталась в ней.
Источник: YouTube | Yes I can do it!

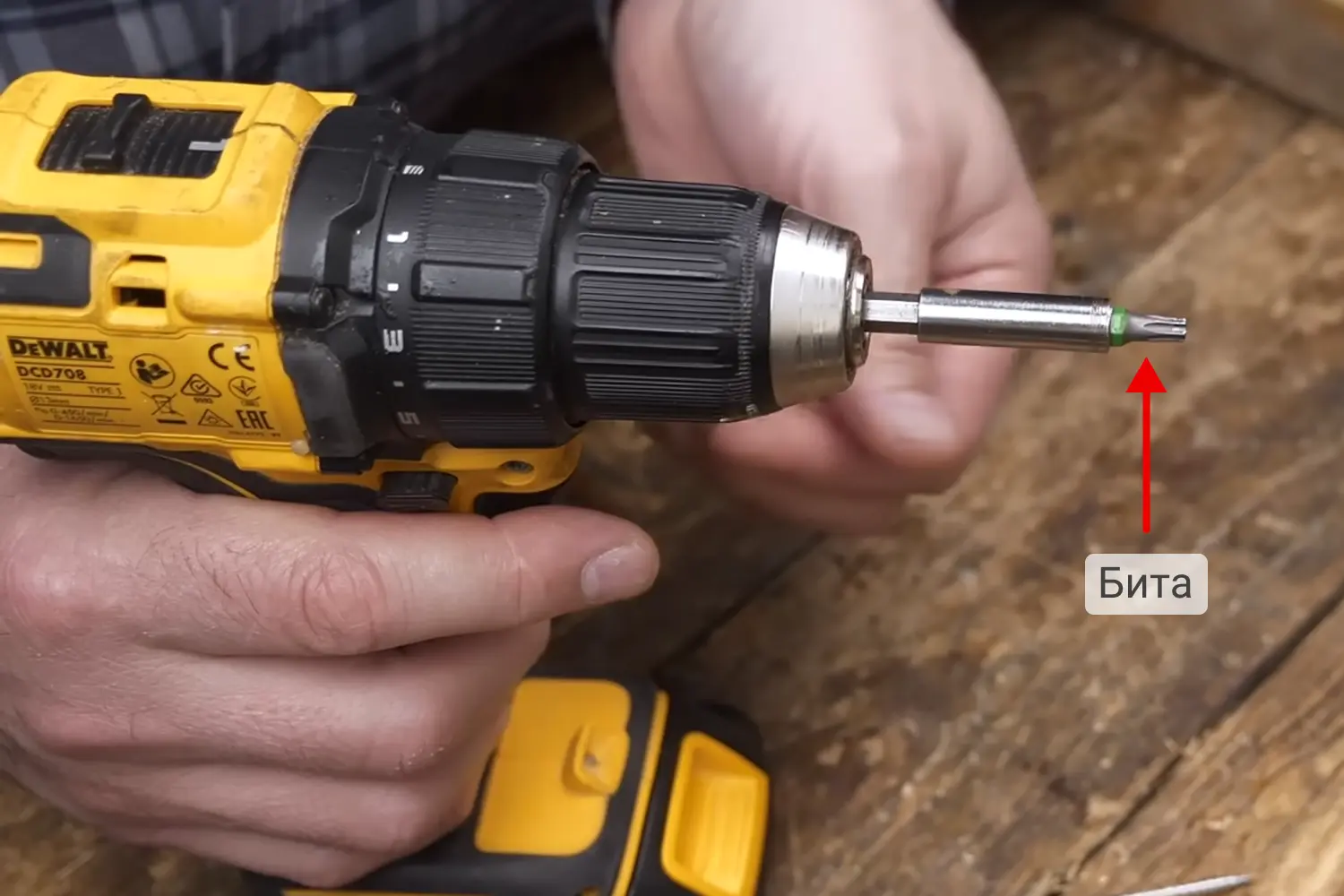

Протолкните ее в гнездо до упора и зафиксируйте способом, который подходит для вашего шуруповерта. Убедитесь, что насадка стоит ровно.
Источник: YouTube | Yes I can do it!
Установка насадки через магнитный держатель

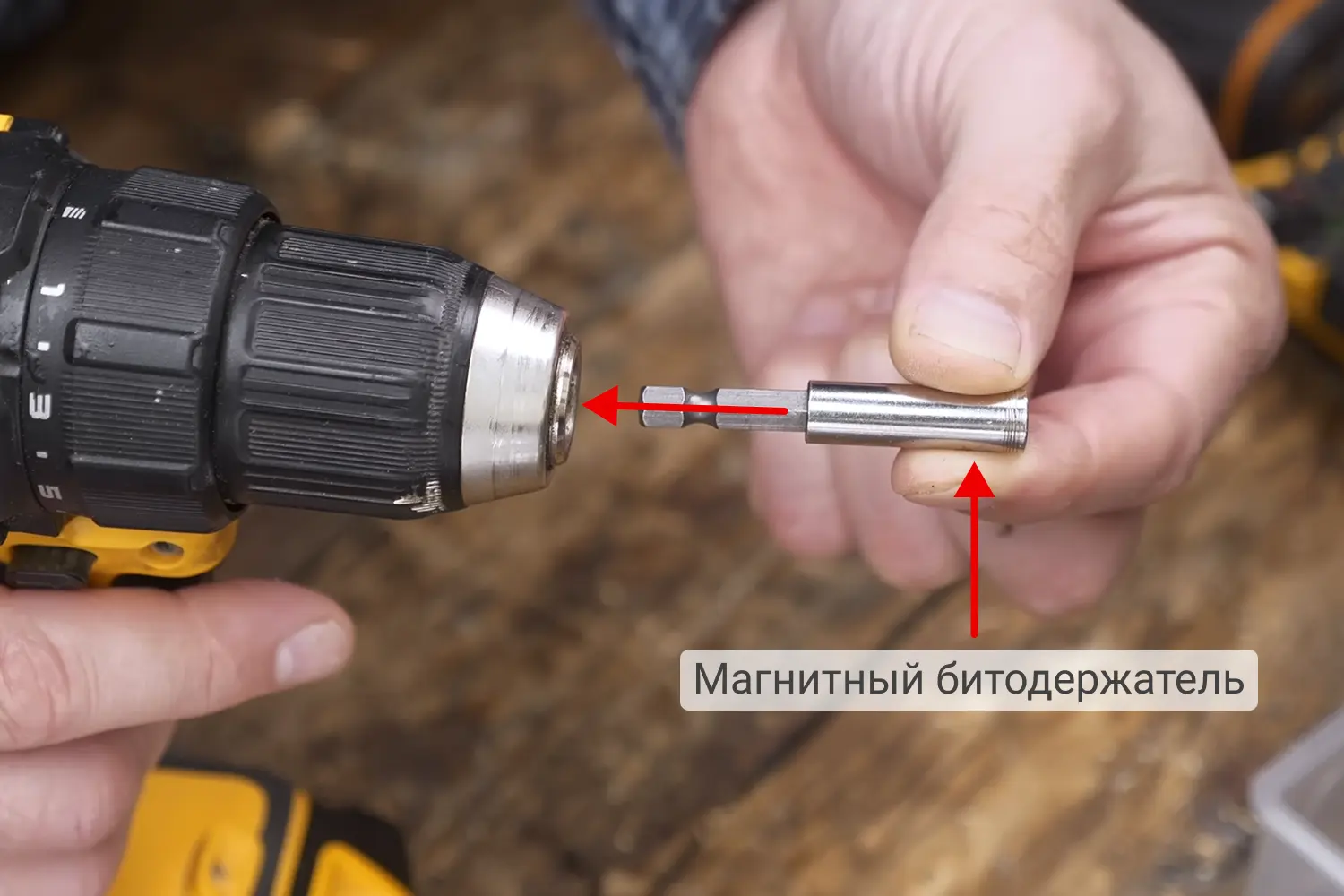

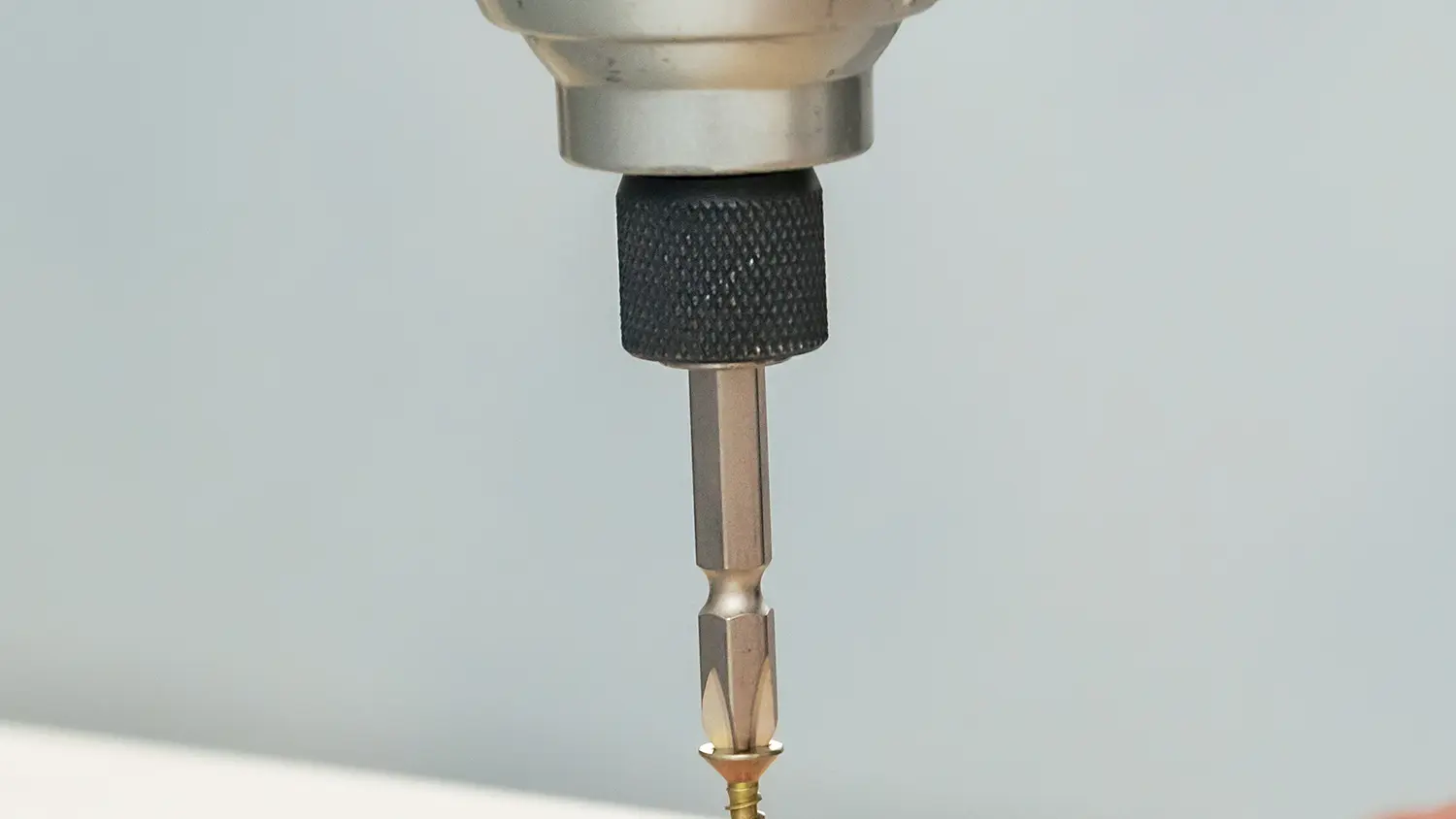

Если вы в процессе монтажа часто меняете оснастку, вам поможет магнитный держатель. Он избавит от необходимости каждый раз раскручивать патрон шуруповерта — насадка держится за счет магнита внутри переходника.
Зажмите держатель в патроне таким же способом, что и насадку, учитывая тип патрона.
Источник: YouTube | Стройхак
Проверьте ровность зажима.
Источник: YouTube | Стройхак
Наденьте хвостовик биты или сверла на магнитное гнездо держателя и слегка нажмите. Насадка сама притянется и правильно встанет, обычно с негромким щелчком.
Источник: YouTube | Стройхак

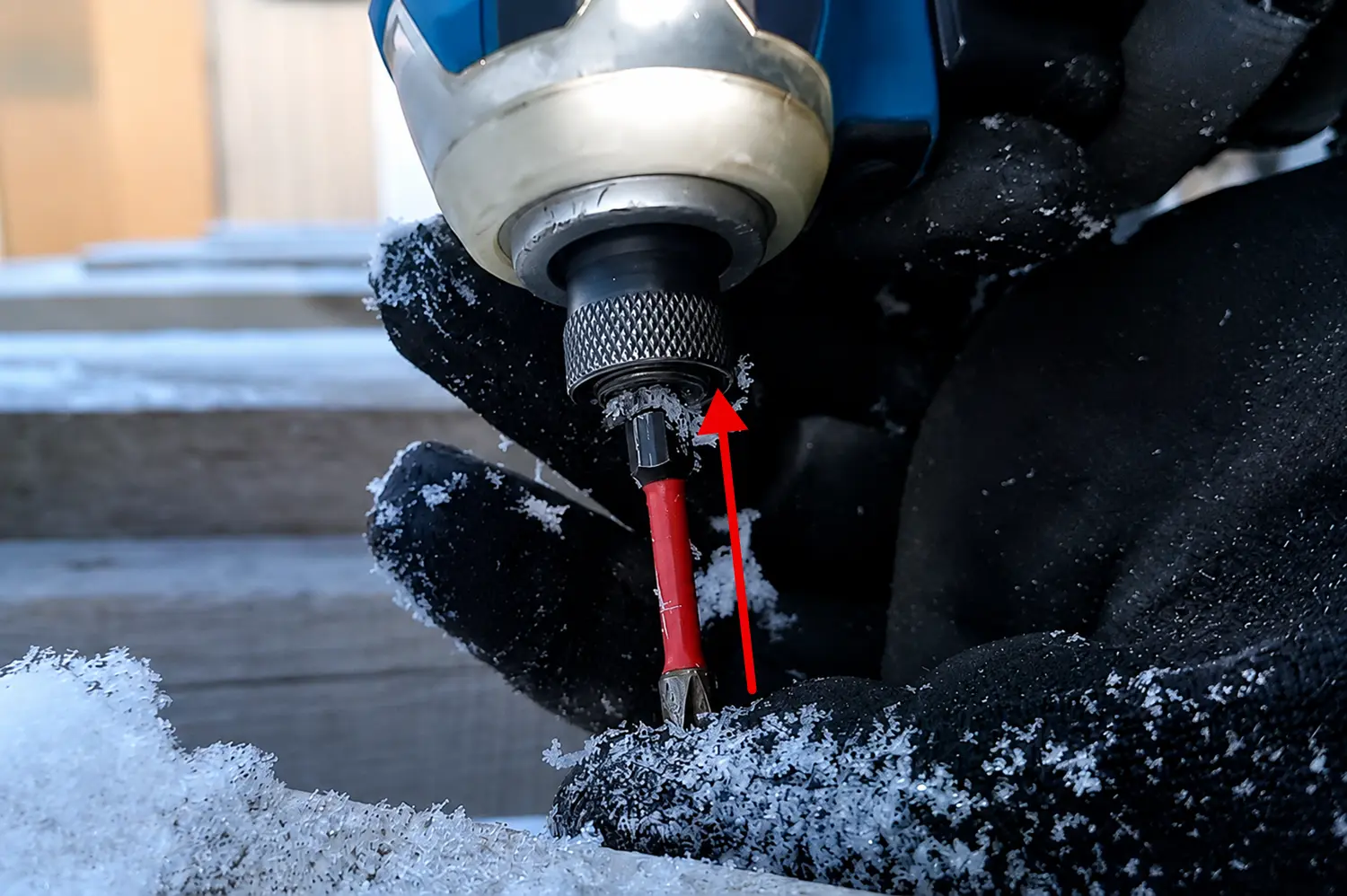

Чтобы достать оснастку, сожмите ее пальцами и потяните вдоль оси магнитного держателя. Шуруповерт отпустит ее без дополнительных усилий. Если на устройстве есть защелка, ее нужно сдвинуть свободной рукой. После этого в держатель можно поместить новую биту или сверло описанным в данной инструкции способом.
Источник: YouTube | Стройхак
Учтите, что магнитное притяжение насадки должно ощущаться. Она не должна отваливаться при легком встряхивании.
Типичные ошибки при установке сверла в шуруповерт
Неправильная фиксация насадок — частая причина поломки инструмента, порчи крепежа и травм. Разберем ошибки, которые допускают чаще всего:
- Сверло или бита зажаты не по центру патрона. Хвостовик стоит с перекосом, из-за чего при вращении появляется биение.
- Кулачки затянуты слабо. Оснастка в них проворачивается, вместо того чтобы передавать крутящий момент на материал.
- Изношенный или погнутый хвостовик. Если он деформирован, то не сядет в гнездо ровно, даже если вы затянули его правильно.
- Попытка сверлить бетон обычным шуруповертом. Без ударного режима и подходящего сверла инструмент с большим трудом справляется с таким твердым материалом. Это может привести к неисправностям.
- Не переключен реверс. Если направление вращения выставлено неверно, кулачки могут ослабеть, и оснастка выпадет. Но даже если она останется на месте, то сверлить или закручивать крепеж не будет.
Большинство этих ошибок легко избежать, если подбирать насадки строго под тип патрона и материал, а перед работой проверять крепеж вручную.
Часто задаваемые вопросы
Нужно ли смазывать насадку перед установкой?
Что делать, если патрон не зажимает сверло?
Как вставить в шуроповерт очень тонкое сверло?
Что делать, если насадку не получается вытащить из патрона?
Что делать, если шуруповерт не включается после замены сверла или биты?
Резюме
Тип патрона определяет, как правильно вставить насадку в шуруповерт. В быстрозажимном ее фиксируют рукой или реверсом, в ключевом — специальным ключом через боковые отверстия, а в шестигранном — одним нажатием до щелчка.
Всегда предварительно осматривайте хвостовик и убирайте загрязнения с гильзы и из гнезда. Проверяйте качество зажима рукой — это убережет от биения, проворачивания и других типичных ошибок при работе с шуруповертом.
