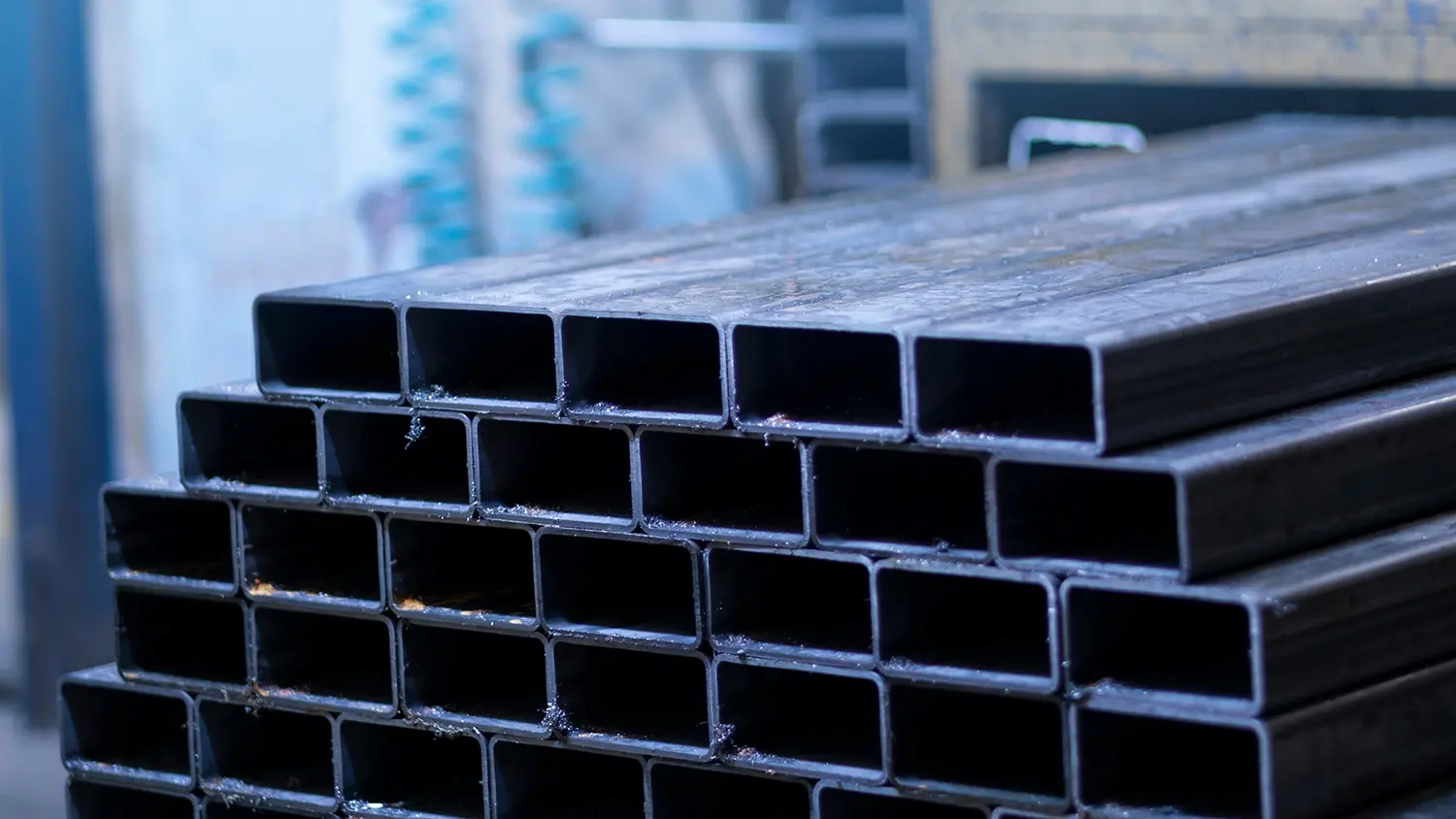

Источник: bnapyy/Shutterstock.com/FOTODOM, изображение модифицировано редакцией
Виды профильных труб из металла
Профильные трубы — разновидность металлопроката с пустым внутренним пространством и сечением, отличным от круглого. Они жесткие и сравнительно немного весят, за счет чего их активно используют в строительстве, машиностроении, мебельном производстве и других отраслях.
Профтрубы различают по нескольким признакам: по форме профиля, толщине стенок, материалу и технологии производства. Каждый из этих параметров влияет на прочность, массу, несущую способность и сферу применения изделий.
По форме профиля
Форма сечения — ключевая характеристика, определяющая сферу применения конкретного вида профильных труб:

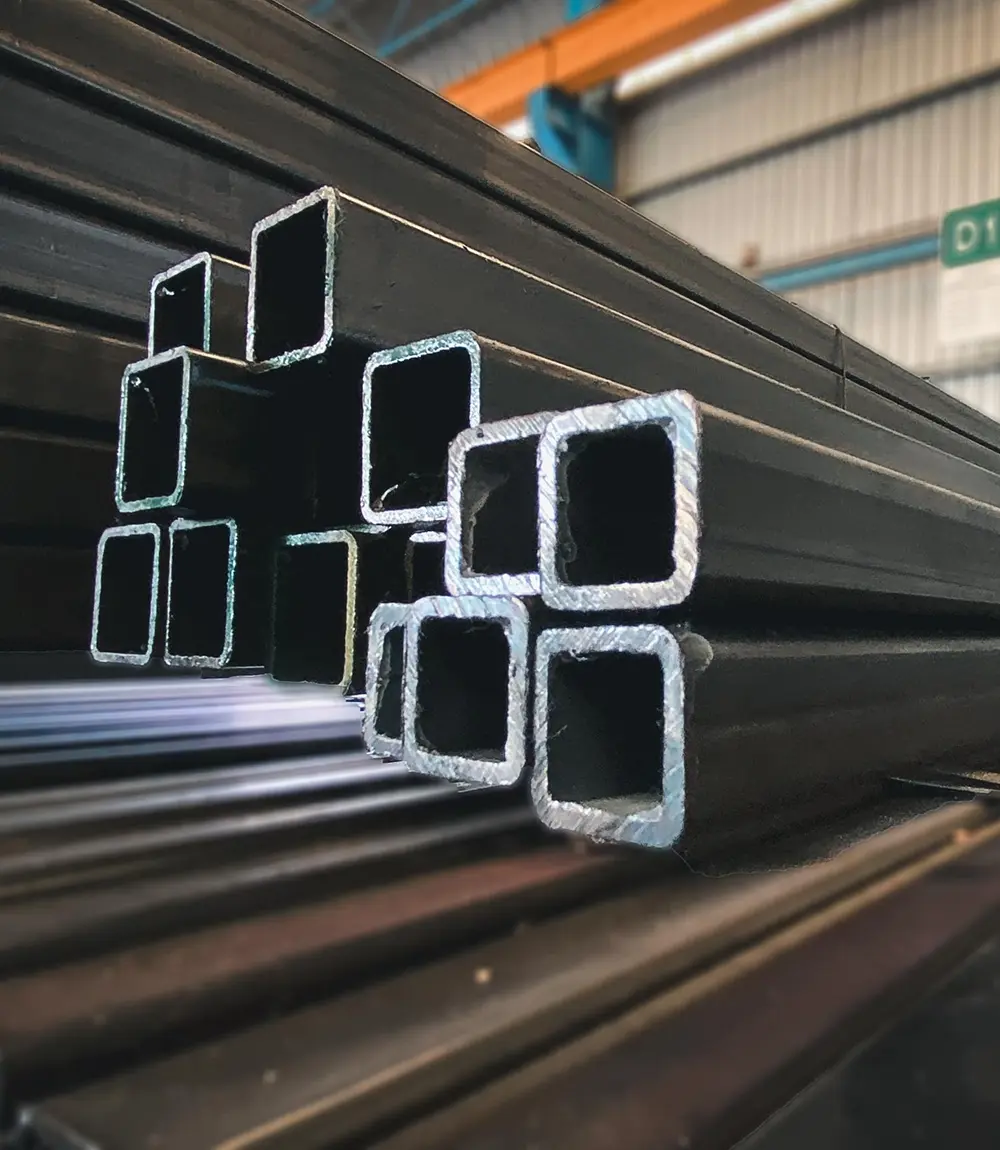

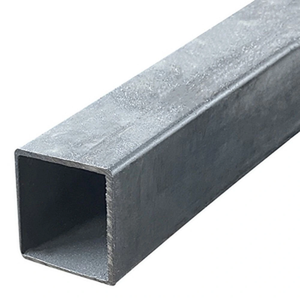

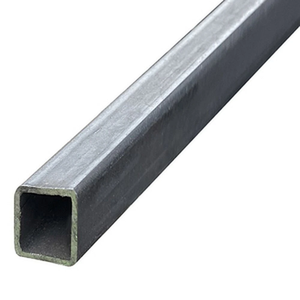

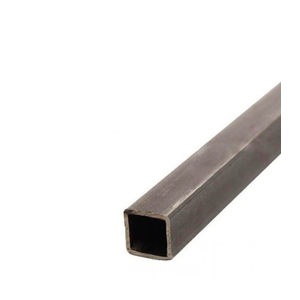

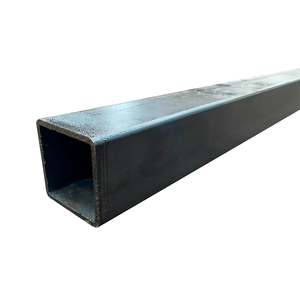

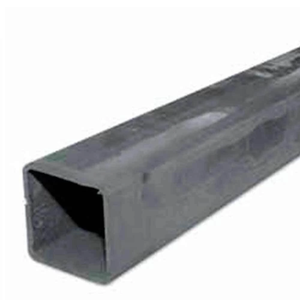

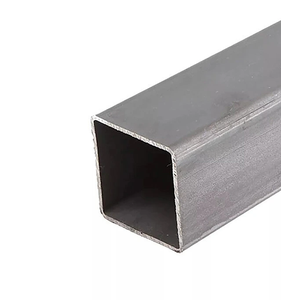

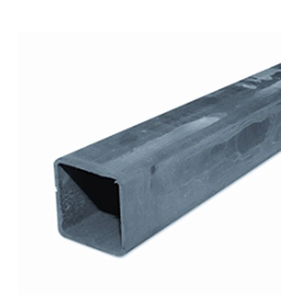

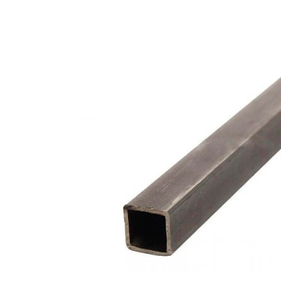

- Квадратные. Все четыре стороны равной ширины, что обеспечивает равномерное распределение нагрузки по всем осям. Хорошо подходят для колонн, опор, стоек и каркасов. Востребованы при строительстве ограждений, навесов, торговых павильонов и тепличных построек.

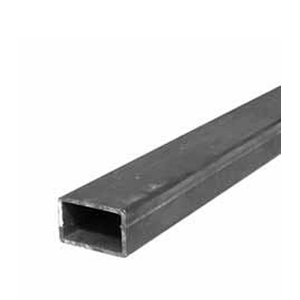

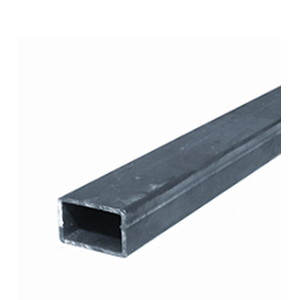

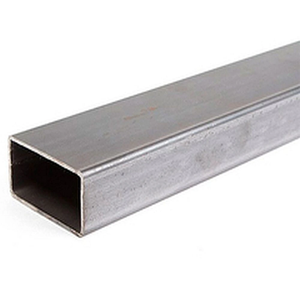

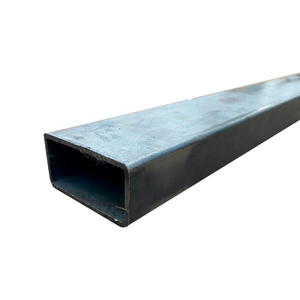

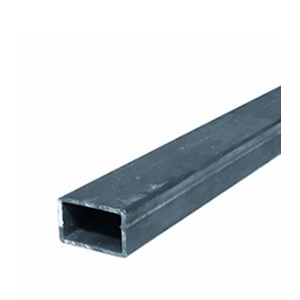

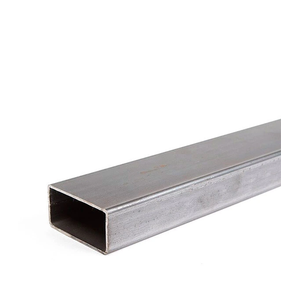

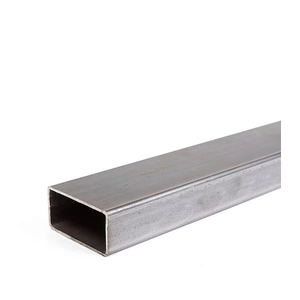

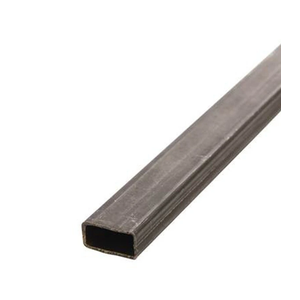

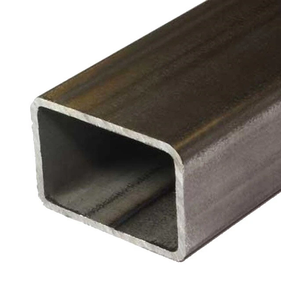

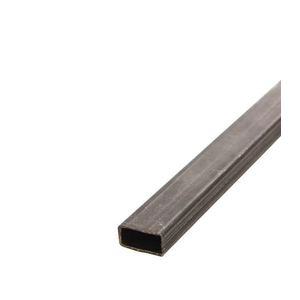

- Прямоугольные. Стороны попарно разной ширины. Они лучше сопротивляются давлению в одном направлении — вдоль большей стороны. Часто служат основой для поперечных балок, рамных конструкций, перил, заборов и рам транспортных средств. Также удобны в изготовлении мебели.

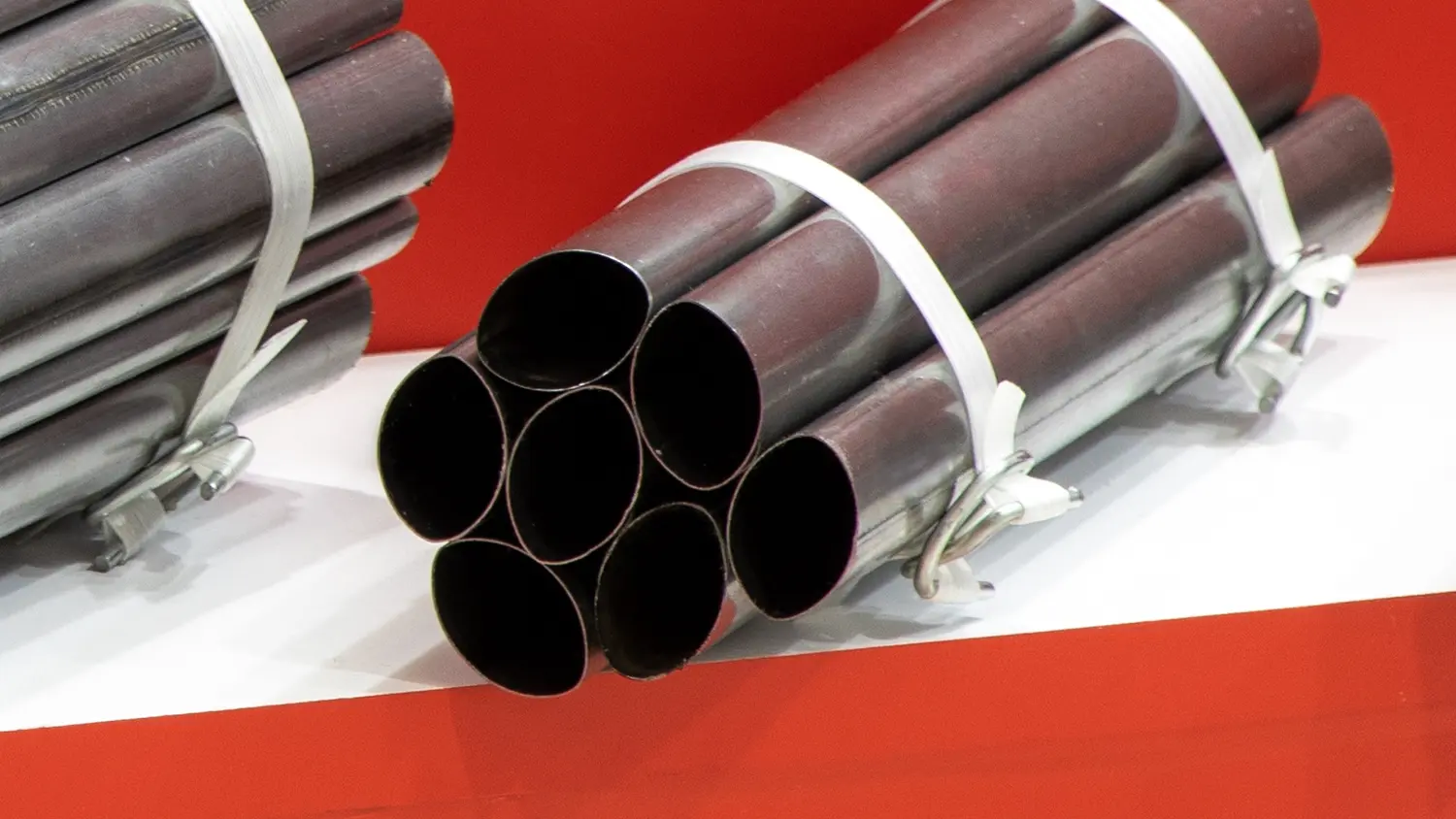

- Овальные. Их выполняют в виде эллипса без плоских граней и острых углов. Благодаря плавным линиям выглядят более аккуратно и безопасны в эксплуатации. Овальные профили распространены в мебельном производстве, декоративных постройках, поручнях и архитектурных элементах.

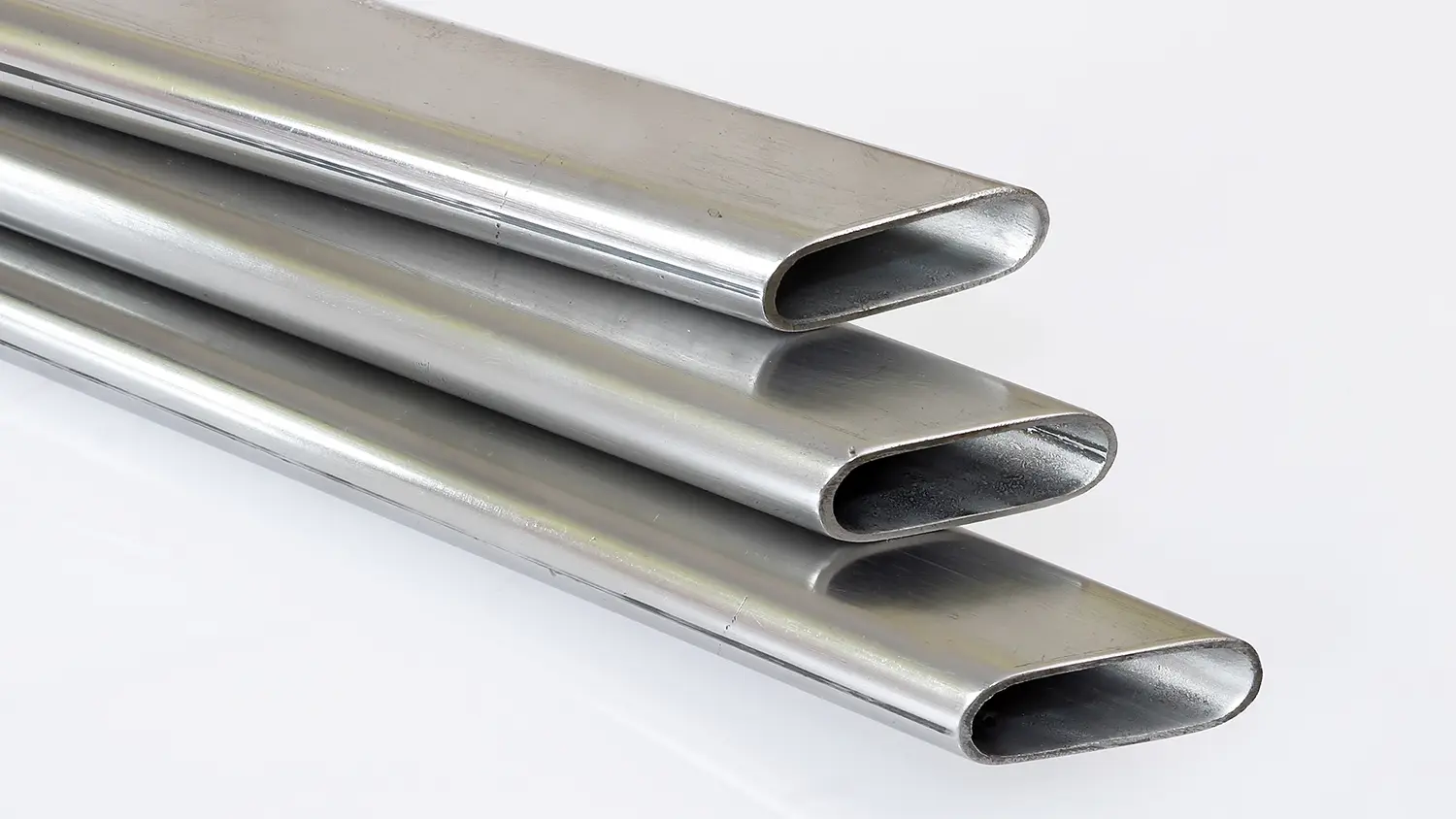

- Плоскоовальные. Это промежуточный вариант между прямоугольными и овальными: две плоские параллельные грани соединены скругленными торцами. Подобные изделия можно встретить в мебели, строительных и дизайнерских проектах.

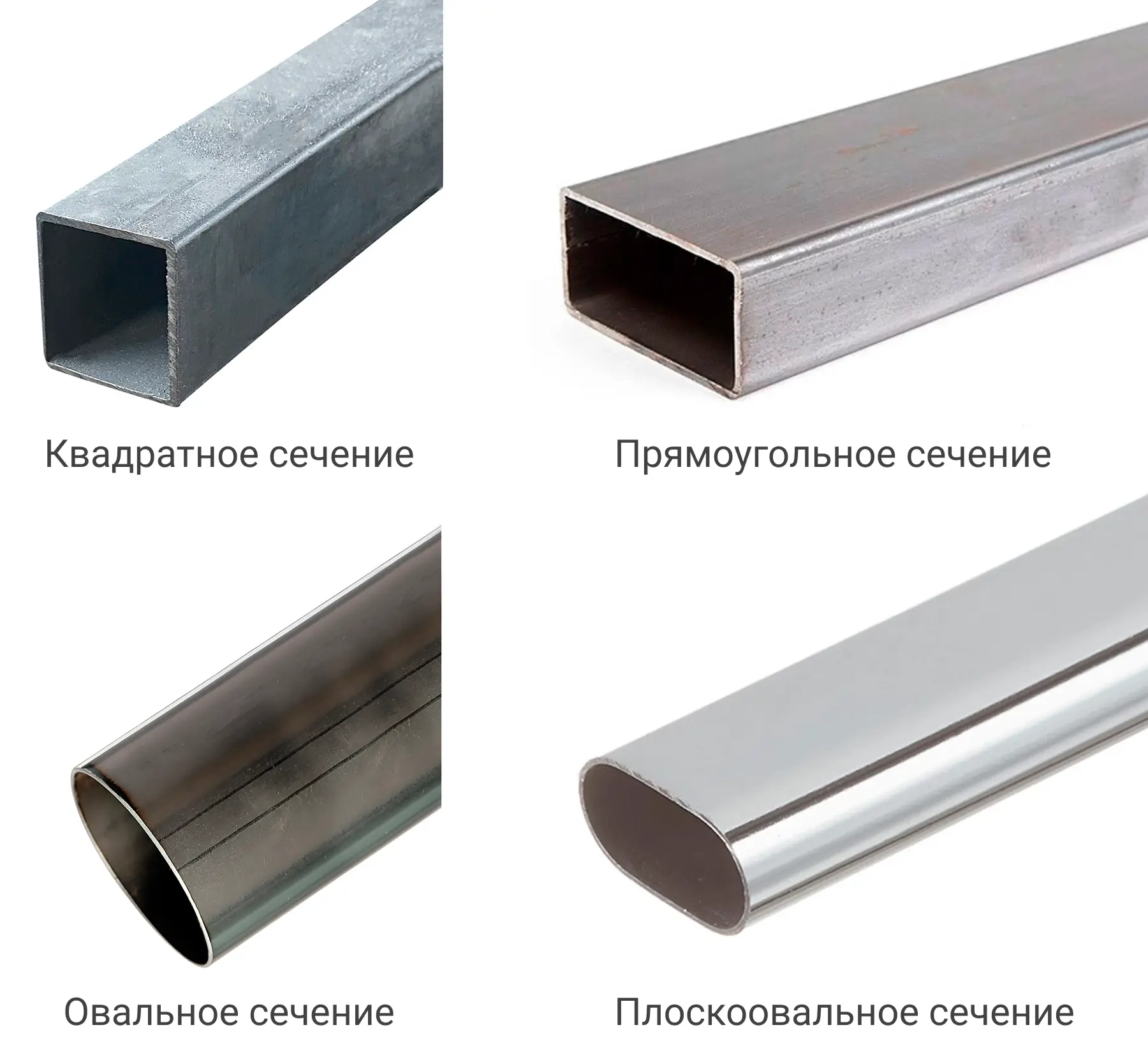

Источники: petrovich.ru, JE-MTY/Shutterstock.com/FOTODOM, изображение модифицировано редакцией
По толщине стенок
Толщина металла — ключевой параметр, от которого зависит несущая способность профтруб и их вес. Это определяет, в каких условиях можно использовать изделие.
Как сделать дровник на даче своими руками
Узнайте большеУсловно профильные трубы делят на три группы по размеру стенки:
- Тонкостенные — до 2 мм. Подходят для мебели, декоративных элементов, выставочных стендов, рекламных баннеров.
- Среднестенные — от 2,5 до 5 мм. Самая востребованная группа, применяют в каркасах навесов, теплиц, перилах и заборах.
- Толстостенные — от 5 мм и выше. Используют там, где стенка должна выдерживать повышенные нагрузки, например в опорах мостов и промышленных рамах.
По материалу изготовления
Профильные трубы чаще всего производят из углеродистой стали марок Ст2 и Ст4. Они хорошо свариваются, обладают достаточной прочностью и подходят для большинства строительных и хозяйственных построек. Для изделий, рассчитанных на более высокие нагрузки, применяют качественные конструкционные стали марок 10, 20, 35 и 45, которые отличаются повышенной прочностью и износостойкостью.
Также профтрубы выпускают из следующих металлов:
- Нержавеющая сталь (марки 08Х18Н10, AISI 304, AISI 316 и аналоги). Устойчива к коррозии и высоким температурам. Кроме строительства они востребованы в пищевой и химической промышленности, оборудовании для медучреждений, фасадных системах.
- Медь (М1, М1р, М2, м3). У нее высокая теплопроводность и антибактериальные свойства. Находит применение в теплообменном и специальном промышленном оборудовании, отдельных элементах холодильной техники. Также распространена в декоративных и дизайнерских конструкциях благодаря своему благородному оттенку и появляющейся со временем патине, которая создает эффект старины.
- Алюминий (в сплавах АД31, АД35, АМг2, Д16 и другие). Легкий, не ржавеет, технологичен в обработке. Выступают основой для легких каркасов, оконных и дверных систем, распространены в машиностроении.
- Латунь (Л63, Л68 и ЛС 59-1). Обладает высокой коррозийной стойкостью, прочная на изгиб. Главное преимущество — эстетика. У латунных труб благородный золотистый оттенок, но из-за высокой цены их используют только в декоративных целях, например для мебельных деталей.
Для общестроительных задач стальные профтрубы остаются основным выбором. Они дешевле, прочнее и доступны в большом ассортименте размеров.
Как сделать откатные ворота своими руками
Узнайте большеПо технологии изготовления
Способ производства влияет на однородность материала, точность геометрии и допустимые нагрузки. По этому признаку все профильные трубы делят на две большие группы: бесшовные и сварные.
Первые производят из цельной стальной заготовки без шва. Однородная структура материала сохраняет высокую прочность под давлением, ударами и перепадами температуры. Такие трубы нужны в ответственных металлоконструкциях, машиностроении, энергетике, химическом и промышленном оборудовании, инженерных системах, где соединение стало бы уязвимым местом.
Бесшовные изделия бывают двух подтипов в зависимости от метода изготовления:
- Горячекатаные (горячедеформированные). Заготовку нагревают и прокатывают через валки. У горячекатаных профтруб максимальная прочность, но ограниченный диапазон сечений.
- Холоднодеформированные. Их форму изменяют без нагрева. Отличаются высокой точностью геометрии и типоразмеров, ровной поверхностью и хорошей прочностью при сравнительно тонкой стенке.

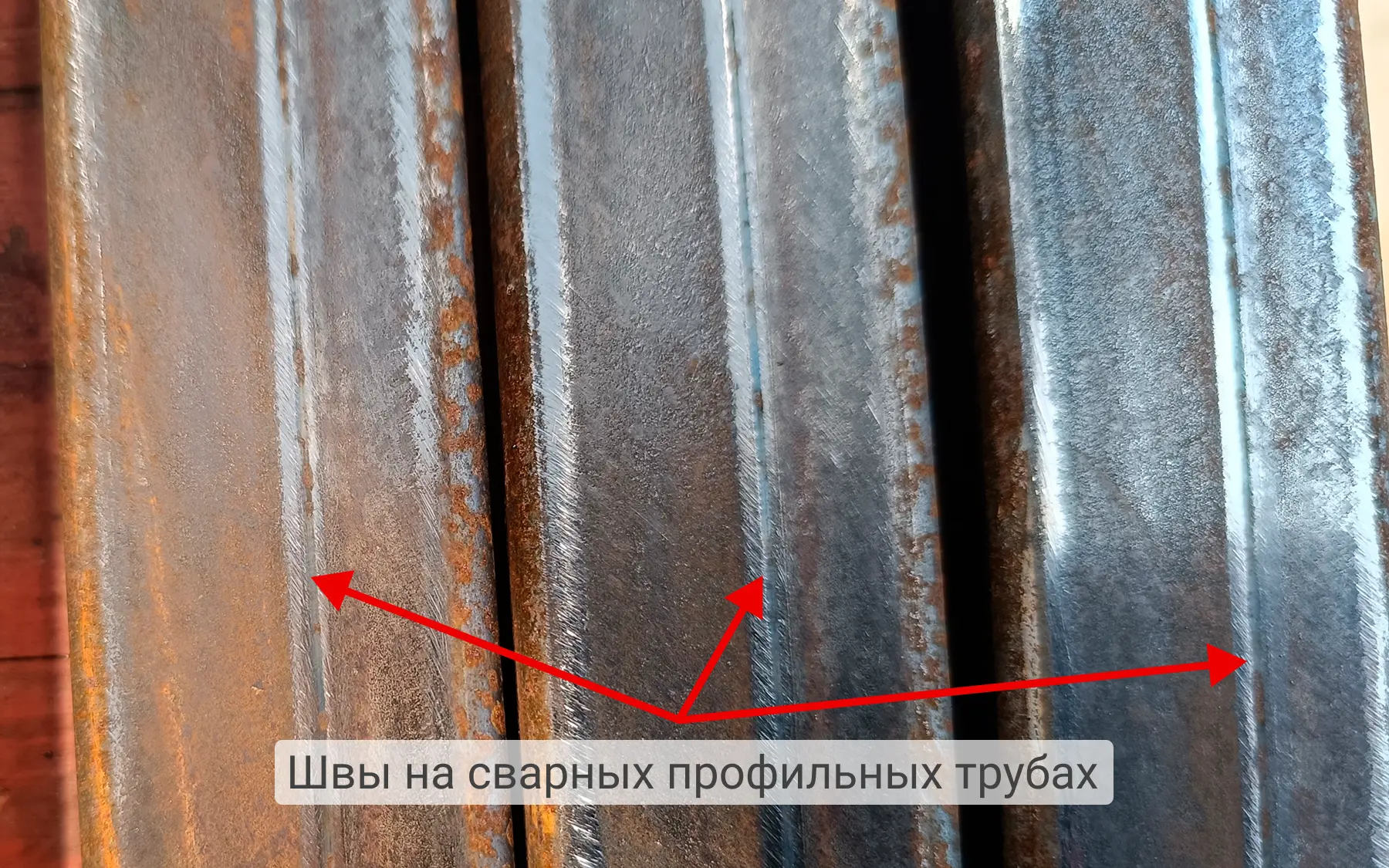

Отличительная особенность сварной профтрубы — наличие шва. Источник: Apostle/Shutterstock.com/FOTODOM, изображение модифицировано редакцией
Сварные профтрубы производят из листового металла: его прокатывают, сгибают в нужный профиль и соединяют сваркой вдоль шва. Получают недорогой и точный по геометрии материал. Это основа рыночного ассортимента для частного строительства.
Сварные профильные трубы также разделяют на несколько подтипов по способу производства:
- Электросварные. Лист сворачивают и соединяют электрической сваркой. Производство недорогое, а изделия получаются с прочным и надежным швом, достаточным для большинства бытовых задач.
- Электросварные горячекалиброванные. Их сваривают, а потом калибруют в горячем состоянии. Такая работа возможна только с крупным сечением от 100 до 180 мм. Получается стабильная форма с равномерным распределением внутренних напряжений.
- Электросварные холоднодеформированные. После сварки профтрубы проходят холодное деформирование. За счет этого у них более точная геометрия и лучшие механические характеристики по сравнению с обычными электросварными металлоизделиями.
- Метод печной сварки. Устаревший способ. Кромки нагревают в печи и соединяют под давлением. Диапазон размеров ограничен — от 40 до 70 мм.
Как правильно установить теплицу из поликарбоната
Узнайте большеКакие ГОСТы регламентируют характеристики профтруб
В государственных стандартах указаны параметры профильных труб, допустимые отклонения по ним, а также требования к условиям производства. Основные нормативные документы — ГОСТ 13663-86 и 30245-2003. Первый регулирует технические показатели для всех профтруб. Второй уточняет их для стальных сварных изделий прямоугольного и квадратного сечений.
Самые важные пункты из первого ГОСТа:
- Партия должна состоять из металлоизделий одного сечения, марки стали и вида термообработки (если она есть). Документация на все профили — общая, соответствующая ГОСТ 10692-2015 с указанием метода производства. На каждой пачке указывают бренд, марку стали, размер, длину, количество и клеймо ОТК (отдела технического контроля).
- При приемке профильных труб проверяют состояние поверхности и правильность формы изделий.
- Геометрию оценивают в удаленности до 50 мм от любого торца. Допустимая кривизна составляет до 2 мм на каждый метр длины, а отклонение углов от прямого не должно превышать 1,5 градуса.
- Концы профтруб обрезают под углом 90 градусов или оставляют в изначальном виде, если того потребовал потребитель.
При покупке прямоугольных и квадратных стальных профилей сварного типа советуем обратить внимание на эти пункты из ГОСТ 30245-2003:
- Упаковка соответствует ГОСТ 7566-2018. Она не мешает погружать и разгружать продукцию без ее порчи, при этом не ведет к нарушениям техники безопасности.
- Для транспортировки и хранения профтрубы собирают в пачки и надежно перевязывают через каждые 2–3 м. В одной упаковке — не более 200 изделий общим весом до 10 тонн.
- Трубный профиль не должен заметно закручиваться вдоль своей длины. Стандарт допускает поворот до 2 мм с добавлением 0,5 мм на каждый метр изделия. Кривизна стенок по горизонтали и вертикали — до 1 мм/м.
- При резке профиля не допускают таких отклонений торца, которые приводят к изменению его установленной длины.
- На поверхности — никаких повреждений. Могут быть только небольшие шероховатости, окалина и риска, которые не мешают визуальному осмотру и приему товара. По просьбе заказчика производитель удаляет заусенцы на торцах заготовок.
- У электросварных профильных труб продольный шов располагают на определенном расстоянии от углов. По ГОСТу оно должно составлять не менее четырех толщин стенки, иначе может снизиться жесткость.
- Непровары шва — до 20 мм в длину, если он единичный, и не более 50 мм в сумме на 1 м. Если допустимые значения превышены, производитель проваривает и зачищает дефектные участки.
Для конкретных форм профиля также действуют отдельные ГОСТы.
Размеры профильной трубы квадратного сечения
Сортамент квадратных профтруб регламентирует ГОСТ 8639-82. По стандарту каждая сторона должна быть от 10 до 180 мм, а стенки — от 1 до 14 мм.
В каждом нормативном документе приведена схема сечения. Она помогает запомнить пропорции трубы, что облегчает ее покупку и приемку. Также схема упрощает чтение таблиц сортамента с размерами.

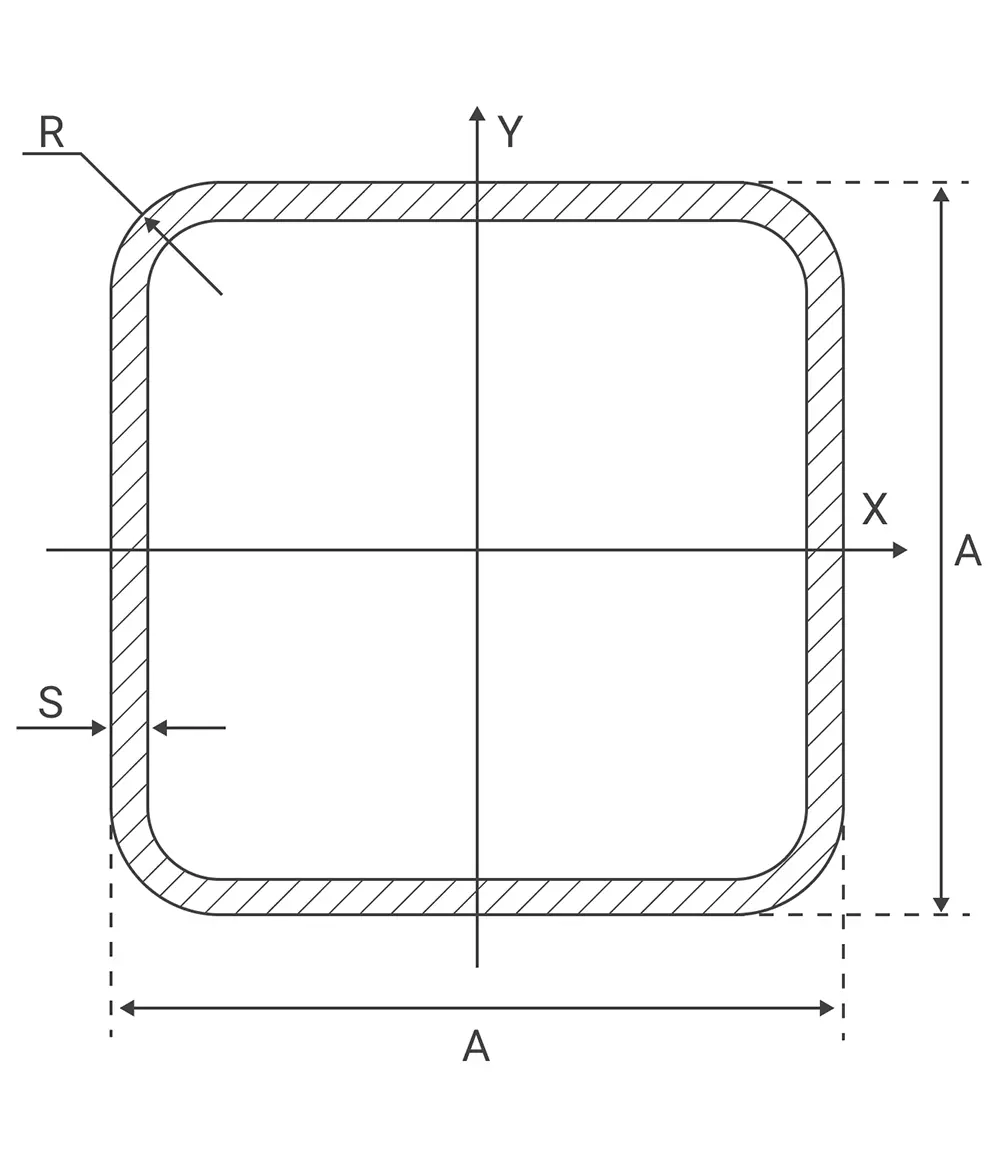

Форма такой профтрубы — квадрат с длиной А. Толщина стенки обозначена буквой S, углы всегда немного скругленные. Стандартный радиус закругления (R) — не более 2S.
В таблице ниже — размеры профильной трубы квадратного сечения согласно ГОСТ 8639-82:
| A (при А×А), мм | S, мм | Масса на 1 м, кг |
| 10 | 1 | 0,269 |
| 15 | 1–1,5 | 0,426–0,605 |
| 20 | 1–2 | 0,583–1,075 |
| 25 | 1–3 | 0,74–1,95 |
| 30 | 2–4 | 1,70–3,04 |
| 35 | 2–5 | 2,02–4,37 |
| 40 | 2–6 | 2,33–5,92 |
| 42 | 3–6 | 3,55–6,30 |
| 45 | 3–8 | 3,83–8,43 |
| 50 | 3–8 | 4,31–9,69 |
| 60 | 3,5–8 | 6,04–12,20 |
| 70 | 4–8 | 8,07–14,71 |
| 80 | 4–8 | 9,33–17,22 |
| 90 | 5–8 | 13,00–19,73 |
| 100 | 6–9 | 17,22–24,62 |
| 110 | 6–9 | 19,11–27,45 |
| 120 | 6–9 | 20,99–30,28 |
| 140 | 6–9 | 24,76–35,93 |
| 150 | 7–10 | 30,77–42,61 |
| 180 | 8–14 | 42,34–70,33 |
Массу всегда указывают на погонный метр при плотности стали 7,85 г/м³.
Кроме того, существует ГОСТ 30245-2003, который мы упоминали ранее как один из главных документов. Он предусматривает квадратные профтрубы большего размера от 40 до 300 мм со стенками от 2 до 12 мм, которые внедряют при строительстве зданий и в металлоконструкции с высокой несущей способностью. Это склады, производственные цеха, торговые павильоны, спортивные и логистические комплексы, элементы мостов и эстакад.
Схема сечения такая же, отличаются лишь буквы для обозначений:
- h и b — высота и ширина соответственно (она же А)
- t — толщина металла (ранее — S)
- R — радиус наружного закругления (без изменений)

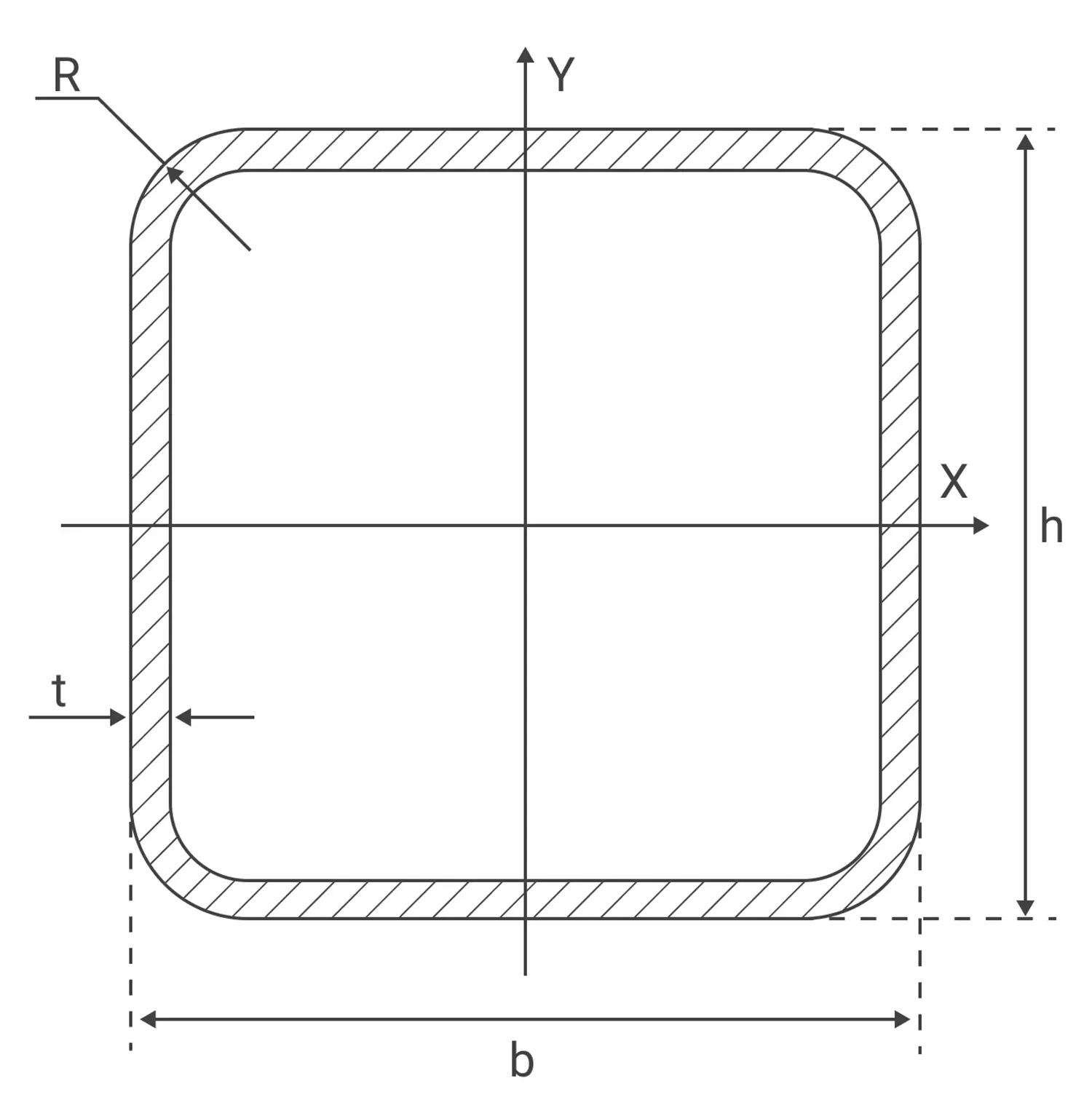

Схема сечения квадратных профтруб по ГОСТ 30245-2003
Таблица размеров профильных труб квадратного сечения согласно ГОСТ 30245-2003, которые не попали в основной сортамент:
| A (при А×А), мм | S, мм | Масса на 1 м, кг |
| 50 | 2–2,5 | 2,93–3,60 |
| 60 | 2–3 | 3,56–5,19 |
| 70 | 2–3,5 | 4,19–6,13 |
| 80 | 2–3,5 | 7,07–8,16 |
| 90 | 3–4,5 | 8,01–11,67 |
| 100 | 3–5,5 | 8,96–15,71 |
| 120 | 3–5,5 | 10,48–19,16 |
| 140 | 4–5,5 | 16,76–22,62 |
| 150 | 4–6,5 | 18,01–28,15 |
| 160 | 4–8 | 19,27–36,46 |
| 180 | 5–7,5 | 26,97–39,11 |
| 200 | 6–12 | 35,82–65,99 |
| 250 | 6–12 | 45,24–84,83 |
| 300 | 6–12 | 54,66–103,70 |
Размеры профильной трубы прямоугольного сечения
У прямоугольных профильных труб попарно разные стороны, из-за чего их прочность распределяется неравномерно. Они эффективнее выдерживают нагрузку по широкой грани и меньше деформируются при изгибе, поэтому нужны для балок, прогонов, каркасов и других элементов с направленным давлением.
Как сделать садовые качели для дачи своими руками
Узнайте большеДля этого профиля также действует разделение по двум ГОСТам: 8645-68 и 30245-2003. Первый устанавливает ассортимент прямоугольных стальных труб размером от 15×10 до 230×100 мм и с толщиной металла от 1 до 20 мм.

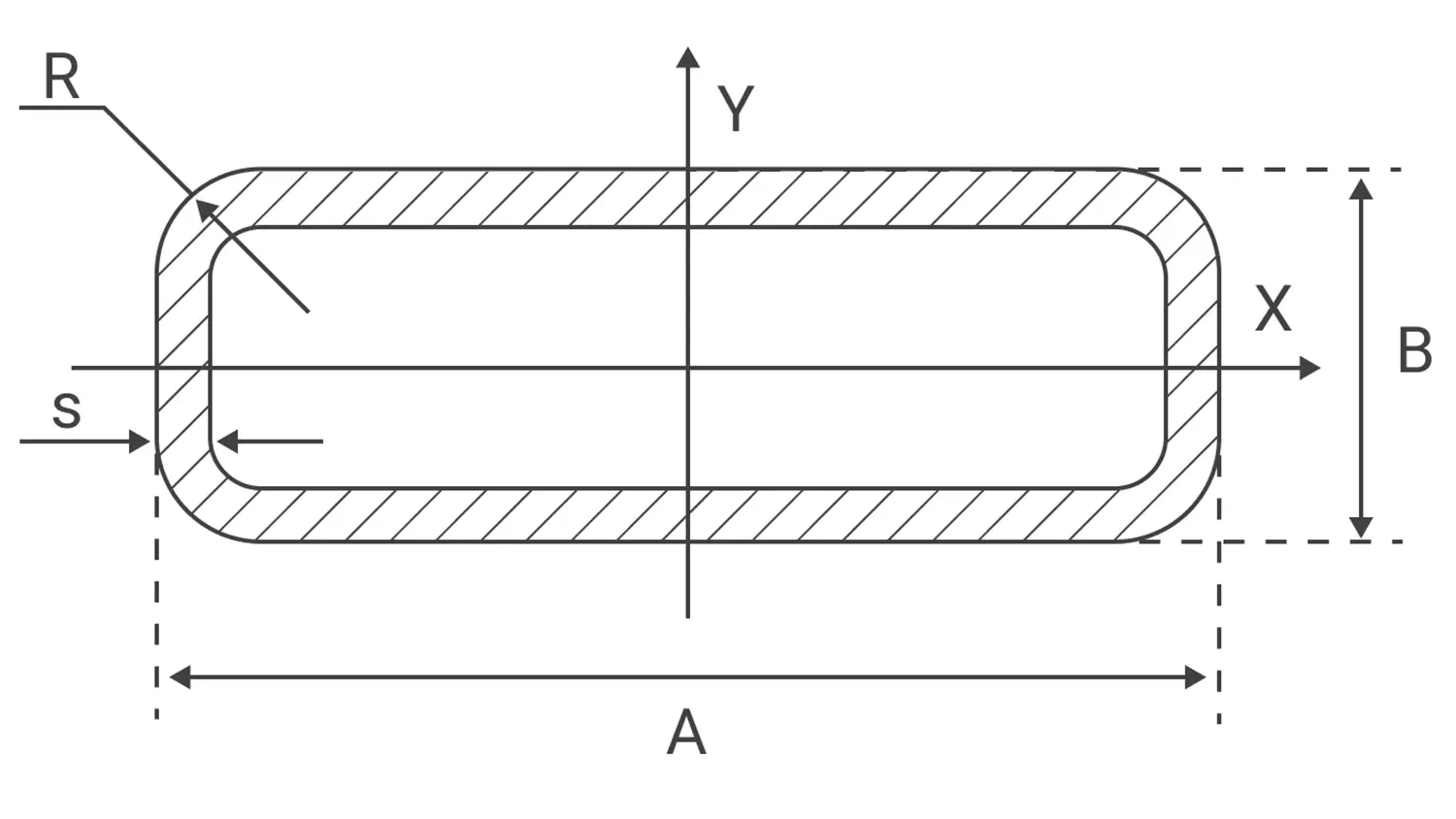

Форма профтрубы здесь — прямоугольник со скругленными углами. Его обозначают двумя буквами: A×B, где A — большая сторона, B — меньшая. Радиус закругления угла — 1,5S.
В таблице — все размеры профильной трубы прямоугольного сечения по ГОСТ 8645-68:
| А, мм | В, мм | S, мм | Масса на 1 м, кг |
| 15 | 10 | 1–2 | 0,348–0,605 |
| 20 | 10 | 1–2 | 0,426–0,762 |
| 20 | 15 | 1–2,5 | 0,505–1,090 |
| 25 | 10 | 1–2,5 | 0,505–1,090 |
| 25 | 15 | 1–2,5 | 0,583–1,290 |
| 30 | 10 | 1–3 | 0,583–1,480 |
| 30 | 15 | 1–3 | 0,661–1,710 |
| 30 | 20 | 1–3 | 0,74–1,95 |
| 35 | 15 | 1,5–3,5 | 1,08–2,20 |
| 35 | 20 | 1,5–3,5 | 1,19–2,47 |
| 35 | 25 | 1,5–3,5 | 1,31–2,75 |
| 40 | 15 | 2–4 | 1,55–2,73 |
| 40 | 20 | 2–4 | 1,70–3,05 |
| 40 | 25 | 2–4 | 1,86–3,36 |
| 40 | 30 | 2–4 | 2,02–3,68 |
| 45 | 20 | 2–4 | 1,86–3,36 |
| 45 | 30 | 2–4 | 2,17–3,99 |
| 50 | 25 | 2–4 | 2,17–3,99 |
| 50 | 30 | 2–4 | 2,32–4,30 |
| 50 | 35 | 2–4 | 2,49–4,62 |
| 50 | 40 | 2–4 | 2,65–4,93 |
| 60 | 25 | 2,5–5 | 3,05–5,55 |
| 60 | 30 | 2,5–5 | 3,25–5,94 |
| 60 | 40 | 3–5 | 4,30–6,73 |
| 70 | 30 | 3–6 | 4,3–7,8 |
| 70 | 40 | 3–6 | 4,78–8,75 |
| 70 | 50 | 3–6 | 5,25–9,69 |
| 80 | 40 | 3–7 | 5,25–10,99 |
| 80 | 50 | 3–4 | 5,72–7,44 |
| 80 | 60 | 3,5–7 | 7,14–13,19 |
| 90 | 40 | 3,5–7 | 6,59–12,09 |
| 90 | 60 | 4–7 | 8,70–14,29 |
| 100 | 40 | 4–7 | 8,07–13,19 |
| 100 | 50 | 4–7 | 8,70–14,29 |
| 100 | 70 | 4–7 | 9,96–16,48 |
| 110 | 40 | 4–7 | 8,70–14,29 |
| 110 | 50 | 4–7 | 9,33–15,38 |
| 110 | 60 | 4–7 | 9,96–16,48 |
| 120 | 40 | 5–8 | 11,44–17,22 |
| 120 | 60 | 5–8 | 13,00–19,73 |
| 120 | 80 | 5–8 | 14,58–22,25 |
| 140 | 60 | 5–8 | 14,58–22,25 |
| 140 | 80 | 5–8 | 16,15–24,76 |
| 140 | 120 | 5–8 | 22,88–33,10 |
| 150 | 80 | 6–10 | 20,05–31,62 |
| 150 | 100 | 6–10 | 21,93–34,76 |
| 180 | 80 | 7–12 | 26,37–42,52 |
| 180 | 100 | 8–12 | 32,29–46,29 |
| 180 | 150 | 8–12 | 38,57–55,71 |
В стандарт также включили специальные прямоугольные сечения профтруб для более узконаправленных задач:
| А, мм | В, мм | S, мм | Масса на 1 м, кг |
| 28 | 25 | 1,5–2,5 | 1,15–1,80 |
| 40 | 25 | 1,5 | 1,43 |
| 40 | 28 | 1,5–2,5 | 1,50–2,39 |
| 70 | 50 | 7 | 10,99 |
| 90 | 50 | 3 | 6,19 |
| 140 | 60 | 3 | 9,02 |
| 150 | 60 | 7 | 20,88 |
| 160 | 130 | 8 | 33,55 |
| 180 | 145 | 20 | 84,1 |
| 190 | 120 | 12 | 51,94 |
| 196 | 170 | 18 | 88,99 |
| 200 | 120 | 8 | 37,32 |
| 230 | 100 | 8 | 28,57 |

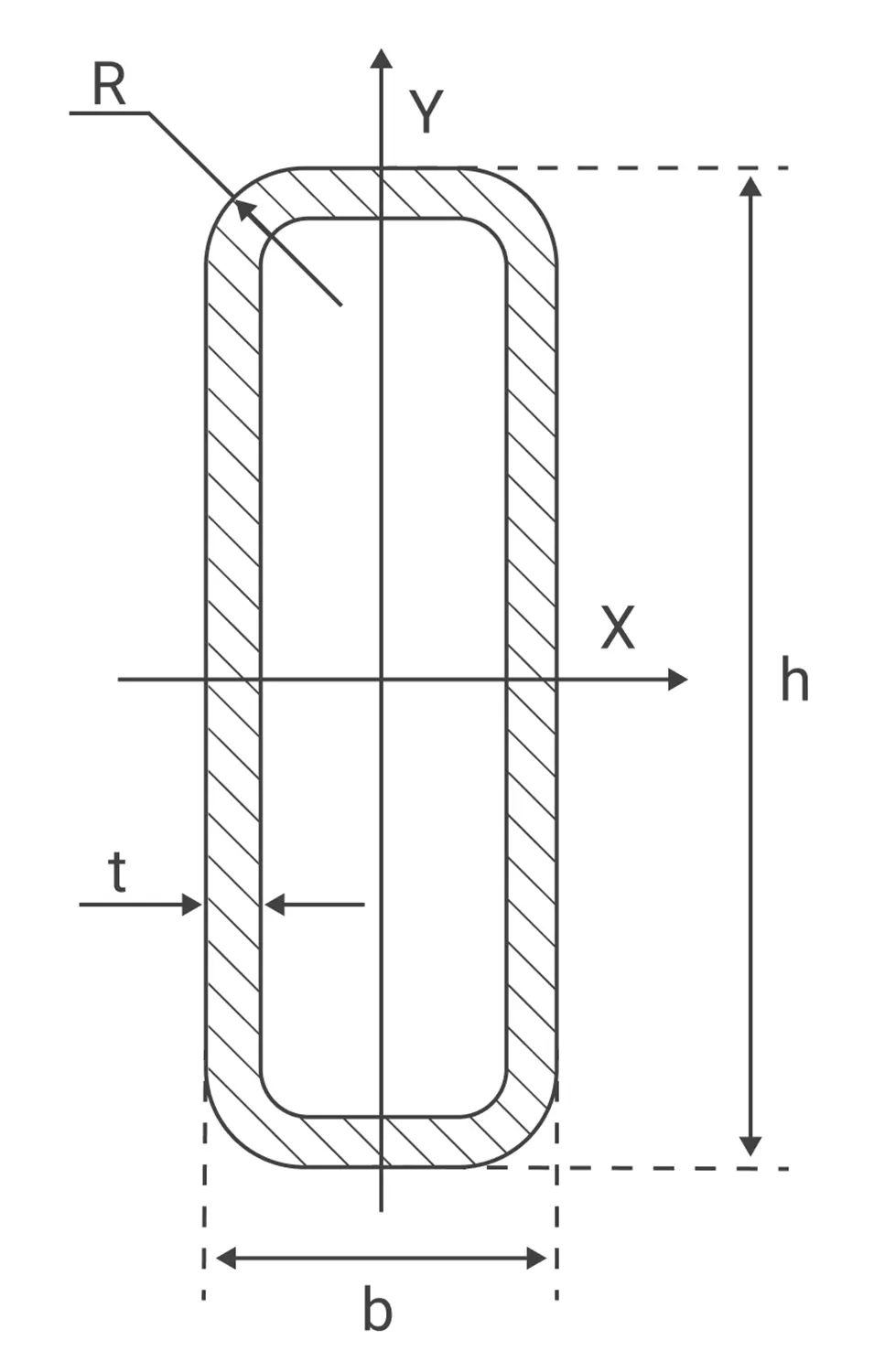

Второй ГОСТ 30245-2003 регламентирует сварные стальные прямоугольные профили для более ответственных металлоконструкций. Диапазон стандартных размеров в нем — от 50×25 до 400×200 мм, стенки — 2–12 мм. Схема здесь не отличается ничем, кроме буквенных обозначений:
- h и b — высота и ширина соответственно (они же А и В)
- t — толщина стенки (ранее — S)
- R — радиус наружного закругления (без изменений)
Схема сечения прямоугольных профтруб по ГОСТ 30245-2003
В таблице привели размеры всех профильных прямоугольных труб по ГОСТ 30245-2003, не пересекающихся с изделиями из ГОСТ 8645-68:
| А, мм | В, мм | S, мм | Масса на 1 м, кг |
| 50 | 30 | 5 | 4,99 |
| 50 | 40 | 5 | 5,77 |
| 60 | 30 | 2 | 2,62 |
| 60 | 30 | 6 | 6,62 |
| 60 | 40 | 2–2,5 | 2,93–3,60 |
| 60 | 40 | 5,5–6 | 7,07–7,56 |
| 70 | 50 | 2–2,5 | 3,56–4,39 |
| 80 | 40 | 2–2,5 | 3,56–4,39 |
| 80 | 60 | 2–3 | 4,19–6,13 |
| 80 | 70 | 3–7 | 6,60–13,63 |
| 90 | 50 | 3–7 | 6,13–12,53 |
| 90 | 60 | 3–3,5 | 6,60–7,61 |
| 100 | 40 | 3–3,5 | 6,13–7,06 |
| 100 | 50 | 3–3,5 | 6,60–7,61 |
| 100 | 60 | 3–7 | 7,07–14,72 |
| 120 | 40 | 3–4,5 | 7,07–10,26 |
| 120 | 60 | 3–4,5 | 8,01–11,67 |
| 120 | 80 | 3–4,5 | 8,96–13,08 |
| 140 | 60 | 3–4,5 | 8,96–13,08 |
| 140 | 100 | 4–7 | 14,25–23,52 |
| 140 | 120 | 4–4,5 | 15,50–17,32 |
| 150 | 100 | 4–7 | 14,87–24,62 |
| 160 | 40 | 3–7 | 8,96–19,12 |
| 160 | 80 | 4–7 | 14,25–23,52 |
| 160 | 100 | 4–8 | 15,50–28,92 |
| 160 | 120 | 4–8 | 16,76–31,43 |
| 160 | 140 | 5–8 | 22,26–33,95 |
| 180 | 60 | 4–8 | 14,25–26,41 |
| 180 | 80 | 4–6,5 | 15,50–24,07 |
| 180 | 100 | 4–7,5 | 16,76–29,69 |
| 180 | 140 | 4–8 | 19,27–36,46 |
| 200 | 40 | 4–7 | 14,25–23,52 |
| 200 | 80 | 4–8 | 16,76–31,43 |
| 200 | 100 | 4–8 | 18,01–33,95 |
| 200 | 120 | 4–7,5 | 19,27–34,40 |
| 200 | 160 | 5–10 | 29,97–50,68 |
| 220 | 100 | 4–8 | 19,27–36,46 |
| 220 | 140 | 5–8 | 26,97–41,48 |
| 240 | 120 | 5–8 | 26,97–41,48 |
| 240 | 160 | 6–12 | 35,82–65,99 |
| 250 | 150 | 6–8 | 35,82–46,51 |
| 260 | 130 | 6–12 | 34,88–64,10 |
| 300 | 100 | 6–10 | 35,82–56,96 |
| 300 | 200 | 6–12 | 45,24–84,83 |
| 320 | 180 | 6–12 | 45,24–84,83 |
| 350 | 250 | 6–12 | 54,66–103,70 |
| 350 | 300 | 6–12 | 59,37–113,10 |
| 380 | 220 | 6–8 | 54,66–71,63 |
| 400 | 200 | 10–12 | 88,36–103,70 |
Размеры профтруб овального и плоскоовального сечения
Изделия без углов — отдельная группа, которая отличается плавной обтекаемой формой. Это определяет их основные преимущества:
- равномерно распределяют нагрузку, в том числе ветровую
- лучше сопротивляются скручиванию
- удобнее в эксплуатации, предохраняют от ушибов об острые углы
- более широкий декоративный потенциал — их проще гнуть, резать, шлифовать, красить

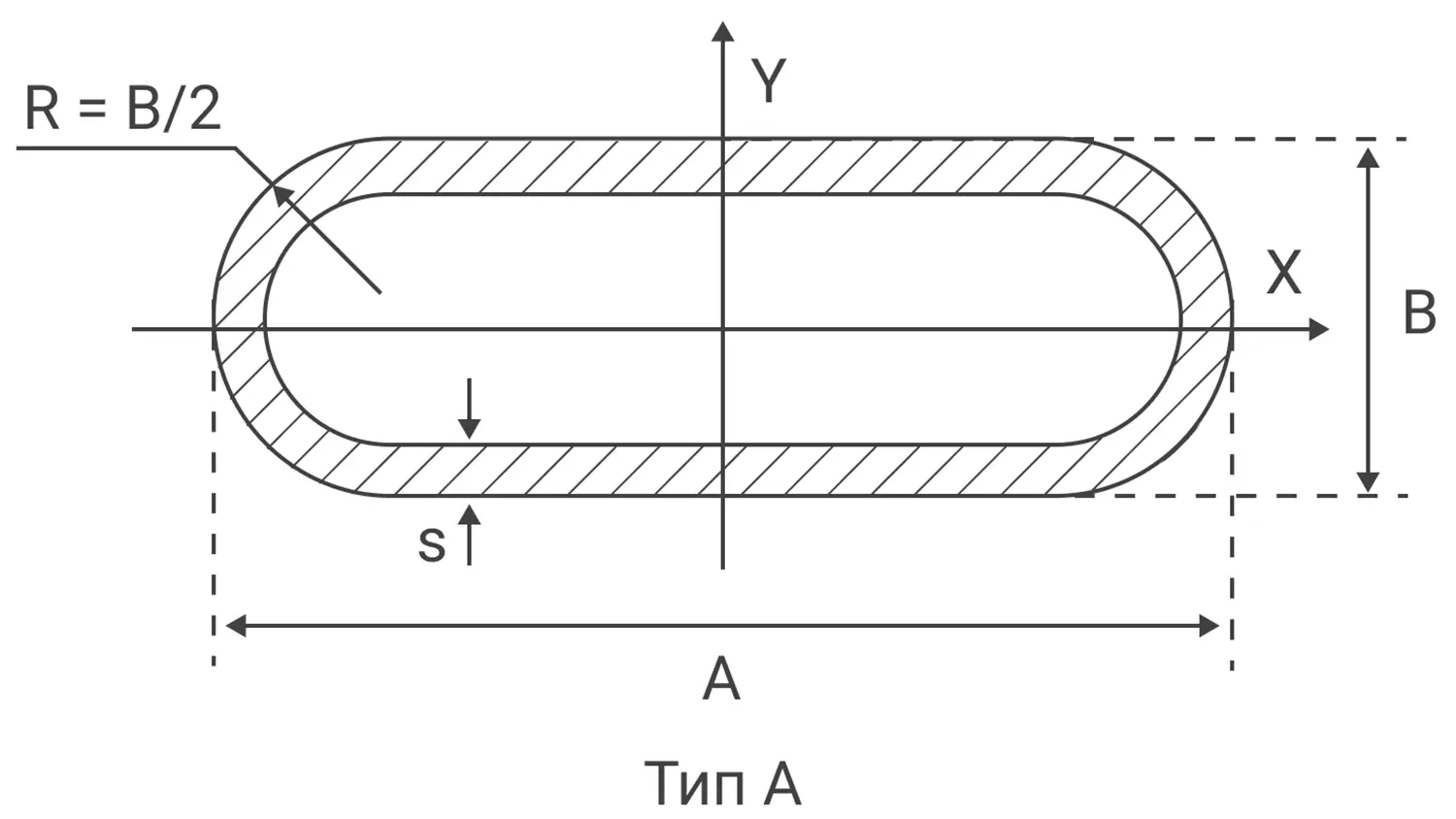

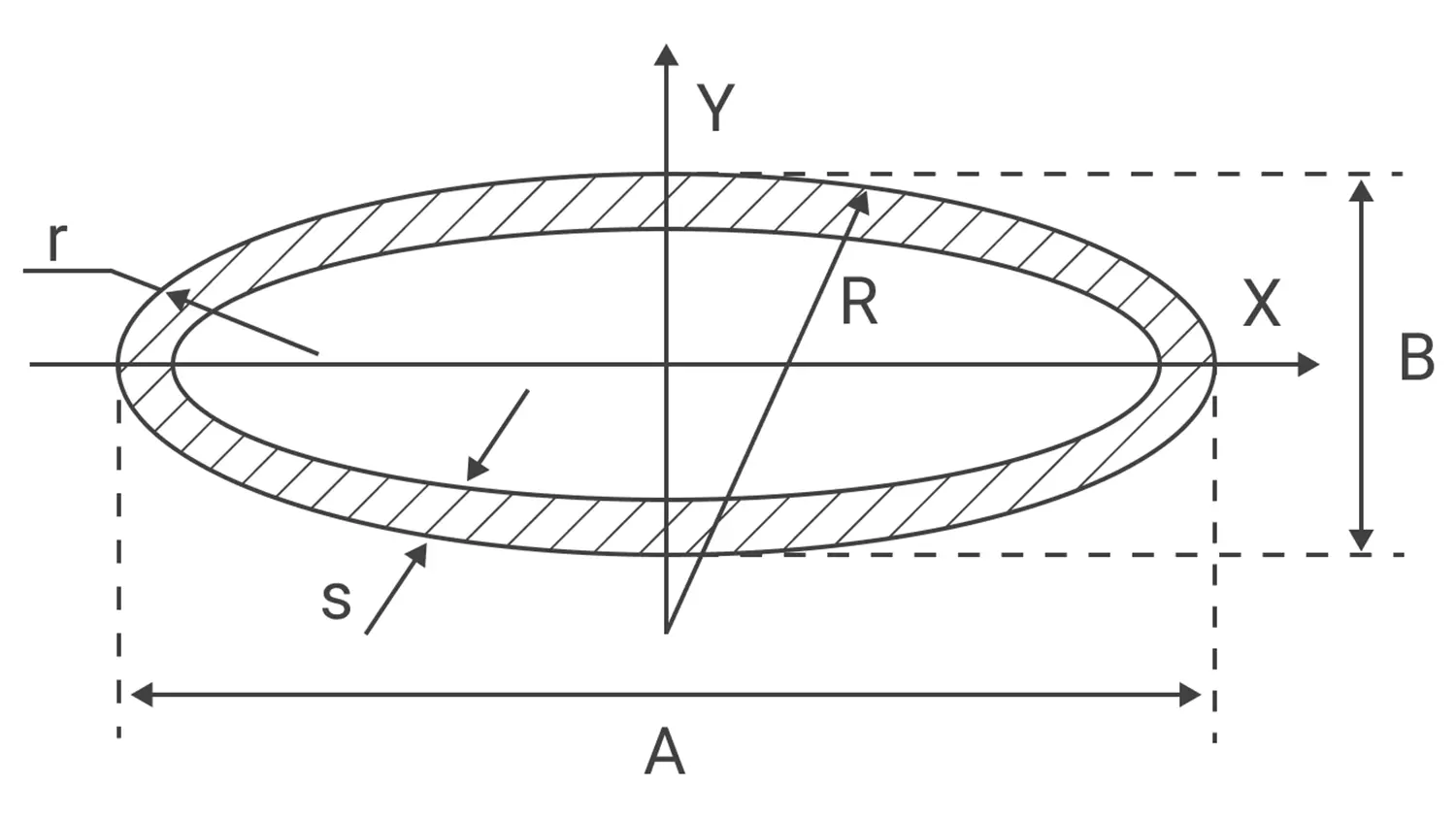

Характеристики таких изделий регламентирует ГОСТ 8642-68. Размеры овальных профильных труб задают два параметра: A (большой диаметр по наружному краю) и B (малый).
Пределы типоразмеров по нормативу:
- А: 6–90 мм
- B: 3–32 мм
- S: 0,5–2,5 мм
В таблице — все стандартные размеры овальных профильных труб по ГОСТ 8642-68, в том числе специальные:
| A, мм | В, мм | S, мм | Масса на 1 м, кг |
| 6 | 3 | 0,5 | 0,0513 |
| 7 | 3 | 0,5 | 0,0587 |
| 8 | 4 | 0,5–1,2 | 0,0705–0,1480 |
| 9 | 3 | 0,5–0,8 | 0,0737–0,1120 |
| 10 | 5 | 0,5–1,2 | 0,0897–0,1940 |
| 10 | 7 | 0,5–1,2 | 0,0997–0,2190 |
| 12 | 4 | 0,5–1,2 | 0,10–0,22 |
| 12 | 6 | 0,5–1,2 | 0,109–0,240 |
| 14 | 7 | 0,5–1,2 | 0,128–0,286 |
| 12 | 8 | 0,5–1,2 | 0,147–0,333 |
| 12 | 10 | 0,5–1,2 | 0,157–0,355 |
| 12 | 12 | 0,5–1,2 | 0,168–0,382 |
| 17 (спец.) | 6,6 | 1 | 0,109 |
| 18 | 6 | 0,5–1,2 | 0,153–0,248 |
| 18 | 8 | 0,5–1,2 | 0,161–0,368 |
| 18 | 10 | 0,5–1,2 | 0,171–0,39 |
| 20 | 10 | 0,5–1,2 | 0,185–0,424 |
| 20 | 11 | 0,5–1,2 | 0,190–0,436 |
| 20 | 12 | 0,8–1,5 | 0,306–0,549 |
| 20 | 14 | 0,8–1,5 | 0,323–0,580 |
| 22 | 14 | 0,8–1,5 | 0,345–0,621 |
| 25 | 8 | 0,8–1,5 | 0,337–0,606 |
| 25 | 10 | 0,8–1,5 | 0,35–0,63 |
| 25 | 12 | 0,8–1,5 | 0,354–0,656 |
| 25 | 16 | 0,8–1,5 | 0,395–0,715 |
| 28 | 12 | 0,8–1,5 | 0,399–0,723 |
| 30 | 10 | 0,8–1,5 | 0,410–0,743 |
| 30 | 12 | 0,8–1,5 | 0,423–0,767 |
| 30 | 16 | 0,8–1,5 | 0,452–0,821 |
| 30 | 20 | 0,8–1,5 | 0,484–0,882 |
| 32 | 18 | 0,8–2 | 0,49–2,16 |
| 36 | 12 | 0,8–2 | 0,498–1,190 |
| 36 | 16 | 0,8–1,5 | 0,495–0,903 |
| 36 | 20 | 0,8–2 | 0,552–1,320 |
| 38 | 25 | 1–2 | 0,763–1,480 |
| 40 | 20 | 1–2 | 0,742–1,480 |
| 42 | 32 | 1–2 | 0,893–1,740 |
| 45 | 18 | 1–2 | 0,790–1,550 |
| 45 | 20 | 1–2 | 0,815–1,580 |
| 45 | 22 | 1–2 | 0,833–1,610 |
| 45 | 25 | 1–2 | 0,862–1,670 |
| 45 | 28 | 1–2 | 0,892–1,730 |
| 50 | 25 | 1–2 | 0,934–1,820 |
| 50 | 28 | 1–2 | 0,962–1,870 |
| 50 | 32 | 1–2 | 1,00–1,95 |
| 50 | 36 | 1–2 | 1,04–2,64 |
| 52 | 16 | 1–2 | 0,887–1,720 |
| 52 | 20 | 1–2 | 0,910–1,780 |
| 52 | 25 | 1–2 | 0,963–1,870 |
| 55 | 25 | 1–2 | 1,00–1,96 |
| 55 | 32 | 1,2–2,5 | 1,28–2,59 |
| 55 | 40 | 1,2–2,5 | 1,38–2,79 |
| 60 | 20 | 1,2–2,5 | 1,03–2,50 |
| 60 | 25 | 1,2–2,5 | 1,08–2,61 |
| 60 | 32 | 1,2–2,5 | 1,14–2,76 |
| 63 | 32 | 1,2–2,5 | 1,18–2,87 |
| 65 | 36 | 1,2–2,5 | 1,25–3,04 |
| 70 | 36 | 1,5–2,5 | 1,97–3,22 |
| 72 (спец.) | 22 | 1,5–1,7 | 3,14–3,52 |
| 75 | 40 | 1,5–2,5 | 2,13–3,49 |
| 80 | 40 | 1,5–2,5 | 2,24–3,68 |
| 85 | 40 | 1,5–2,5 | 2,35–3,86 |
| 85 | 50 | 1,5–2,5 | 2,49–4,10 |
| 90 | 32 | 1,5–2,5 | 2,36–3,87 |
Плоскоовальный профиль изготавливают в соответствии с ГОСТ 8644-68. Плоские грани дают преимущество перед овальной профтрубой: изделие удобнее стыковать с другими элементами и крепить к поверхностям. При этом скругленные торцы сохраняют мягкость силуэта.
ГОСТ 8644-68 предусматривает три типа плоскоовальных труб: А, Б и В. У них разная геометрия скругления, от чего зависит область применения каждого вида.
Тип А делают с радиусом закругления R = B/2 (половина меньшей стороны). Профиль вытянутый: плоские участки широкие, закругленные торцы небольшие. Диапазон размеров типа А: стенка — 0,8–6 мм, сечение — от 6×3 до 90×32 мм. Их выбирают, когда важны малый вес и компактность: тонкие мебельные рамы, декоративные решетки, ребра жесткости в легких конструкциях, перфорированные панели.
Таблица размеров профтрубы плоскоовального сечения типа А по ГОСТ 8644-68:
| A, мм | В, мм | S, мм | Масса на 1 м, кг |
| 6 | 3 | 0,8 | 0,0811 |
| 7 | 3 | 0,8 | 0,0936 |
| 8 | 4 | 0,8–1 | 0,113–0,137 |
| 9 | 3 | 0,8–1 | 0,119–0,144 |
| 10 | 5 | 0,8–1 | 0,146–0,177 |
| 11 | 5 | 0,8–1 | 0,158–0,193 |
| 12 | 4 | 0,8–1 | 0,164–0,200 |
| 12 | 6 | 0,8–1 | 0,178–0,217 |
| 14 | 7 | 0,8–1,5 | 0,210–0,368 |
| 16 | 8 | 0,8–1,5 | 0,243–0,429 |
| 18 | 6 | 0,8–2 | 0,253–0,574 |
| 18 | 8 | 1–2 | 0,33–0,61 |
| 20 | 10 | 1–2 | 0,379–0,709 |
| 22 | 6 | 1–2 | 0,375–0,700 |
| 25 | 18 | 1–2 | 0,529–1,009 |
| 28 | 8 | 1–2 | 0,487–0,924 |
| 28 | 10 | 1–2 | 0,505–0,950 |
| 28 | 12 | 1–2 | 0,522–0,995 |
| 32 | 10 | 1–2 | 0,567–1,085 |
| 32 | 12 | 1–2 | 0,585–1,121 |
| 32 | 16 | 1–2 | 0,621–1,193 |
| 36 | 12 | 1–2 | 0,648–1,247 |
| 40 | 20 | 1–2 | 0,783–1,520 |
| 45 | 16 | 1–2 | 0,825–1,600 |
| 50 | 25 | 1–2 | 0,984–1,920 |
| 55 | 16 | 1–2 | 0,982–1,920 |
| 60 | 20 | 1–2 | 1,10–2,14 |
| 60 | 25 | 1–2 | 1,14–2,23 |
| 60 | 32 | 1–2 | 1,20–2,36 |
| 65 | 32 | 1–2 | 1,28–2,52 |
| 70 | 36 | 1–2 | 1,4–2,740 |
| 75 | 25 | 1,5–2,5 | 2,05–3,35 |
| 80 | 40 | 1,5–2,5 | 2,37–3,88 |
| 85 | 28 | 1,5–2,5 | 2,32–3,81 |
| 90 | 32 | 1,5–2,5 | 2,49–4,10 |
Отдельно выделяют плоскоовальные профтрубы типа А специальных размеров:
| A, мм | В, мм | S, мм | Масса на 1 м, кг |
| 17 | 6,6 | 0,8–2 | 0,245–0,553 |
| 17,6 | 5 | 0,8–1 | 0,240–0,296 |
| 18 | 10,8 | 1,8 | 0,603 |
| 19,5 | 2,5 | 0,4 | 0,127 |
| 20,4 | 11,9 | 1–2 | 0,402–0,755 |
| 20,6 | 12,1 | 1,8 | 0,697 |
| 23,6 | 13,6 | 1,8 | 0,806 |
| 25 | 8,6 | 0,8 | 0,360 |
| 28,6 | 16,1 | 1,8 | 0,988 |
| 29,4 | 13,4 | 1–2 | 0,557–1,060 |
| 30,8 | 17,2 | 1,8 | 1,07 |
| 42 | 26,5 | 5 | 3,87 |
| 46 | 30 | 6 | 5,06 |
| 63 | 9 | 1 | 1,05 |
Тип Б выполняют с радиусом скругления R = A/2 (половина большей стороны). Плоские части занимают большую долю периметра, округлые — короче. Толщина металла — 1–3,5 мм, сечение крупнее — от 16×10 до 80×60 мм.

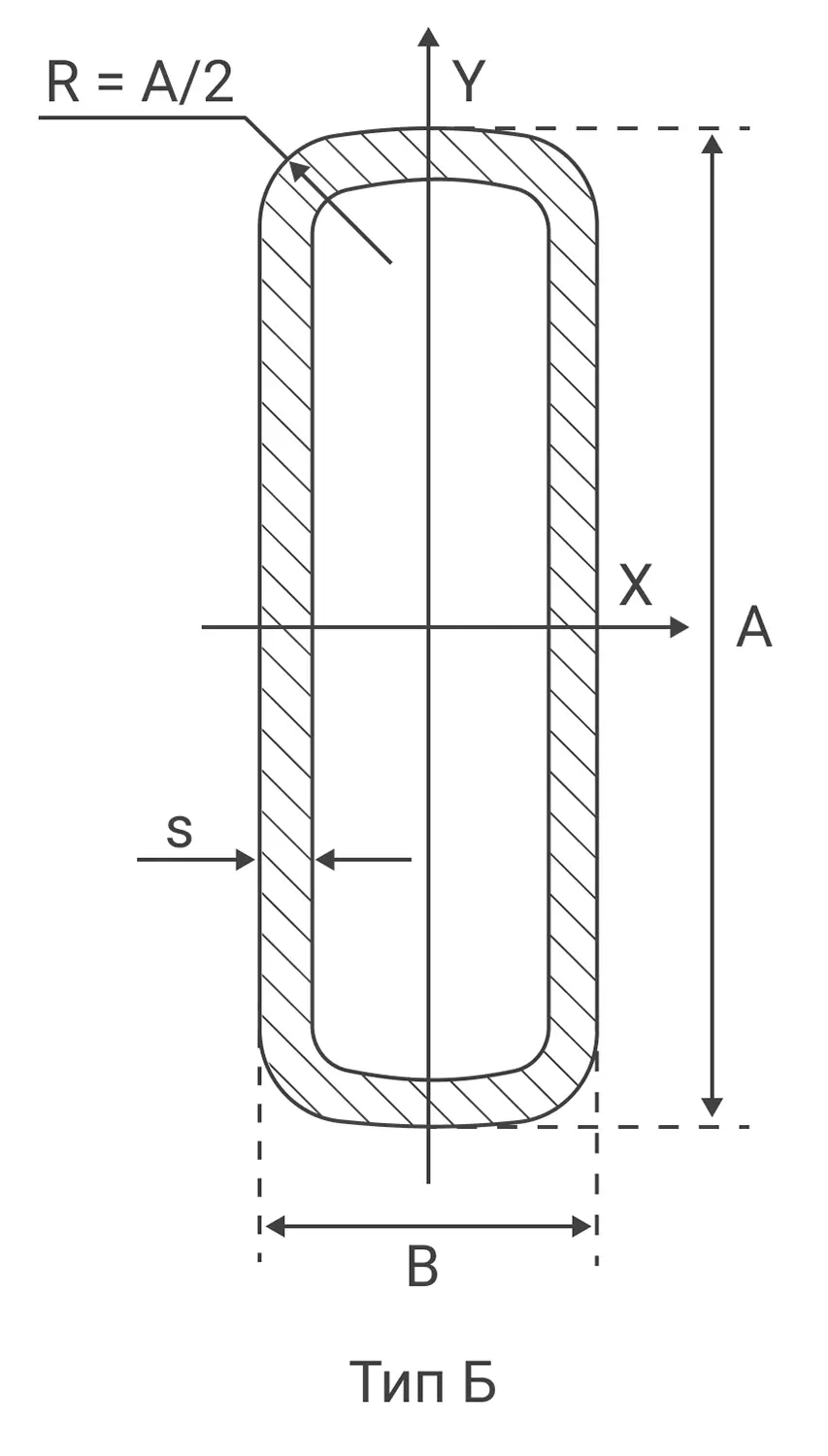

Схема сечения плоскоовальной профильной трубы типа Б
Вариант Б нужен для поручней и перил: рука удобно ложится на скругленную часть. Также из него делают мебельные ножки и спинки, декоративные фасадные элементы — все то, где важна визуальная легкость.
Сортамент профильной трубы плоскоовального сечения типа Б сравнительно невелик, так как она не популярна:
| A, мм | В, мм | S, мм | Масса на 1 м, кг |
| 16 | 10 | 1–1,5 | 0,336–0,486 |
| 20 | 10 | 1–1,5 | 0,408–0,592 |
| 25 | 16 | 1–2 | 0,542–1,034 |
| 32 | 22 | 1–2,5 | 0,709–1,680 |
| 40 | 20 | 1–2,5 | 0,842–2,010 |
| 50 | 20 | 1–2,5 | 1,01–2,43 |
| 60 | 26 | 1–3 | 1,82–3,53 |
| 80 | 60 | 1–3,5 | 2,78–6,32 |
Профтрубы типа В симметричные: одна грань выпуклая и скругленная, вторая — плоская. Последняя позволяет монтировать такой металлопрокат вплотную (без зазора) к поверхности: стене, полу или другому профилю.

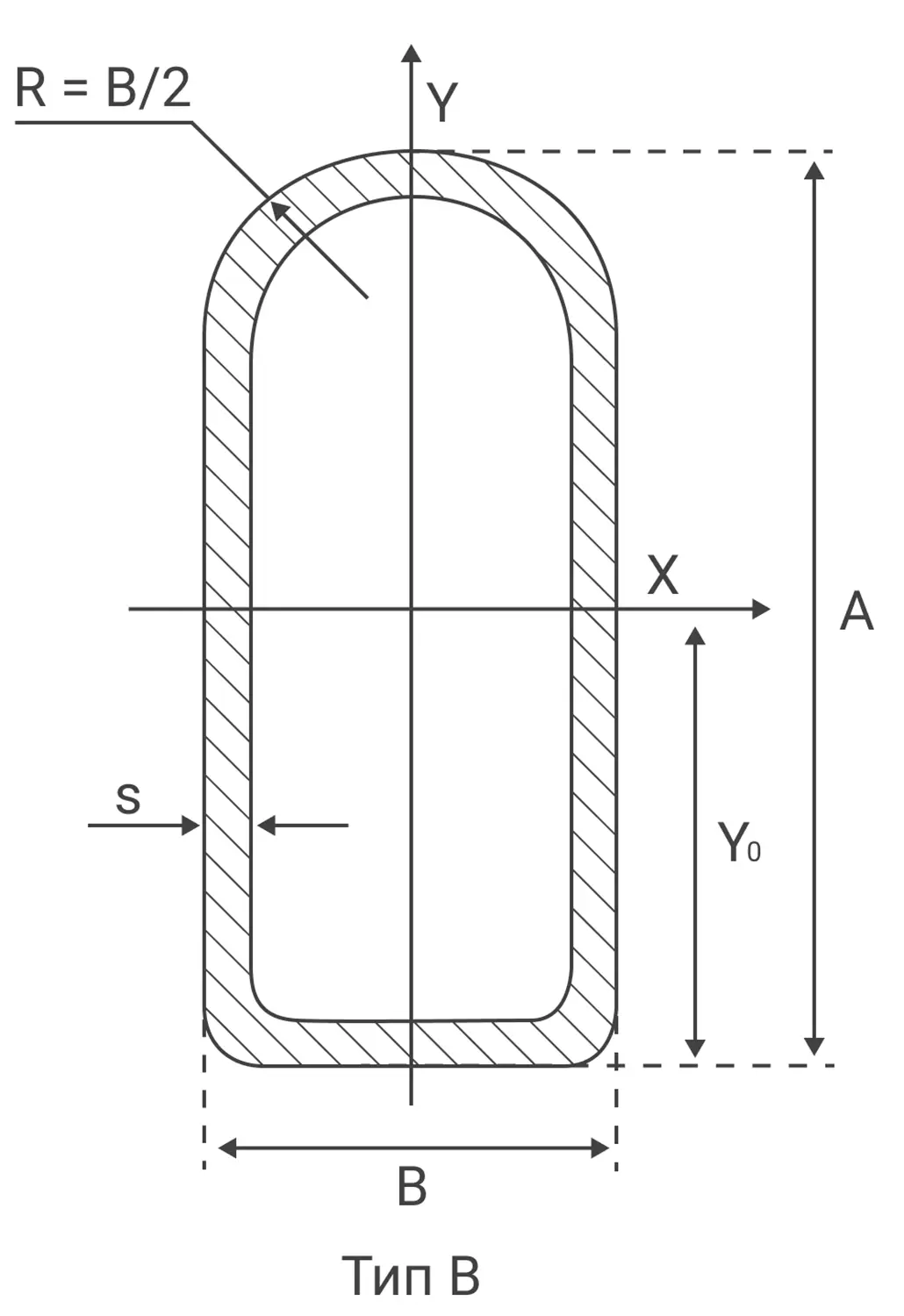

Схема сечения плоскоовальной профильной трубы типа В
Пределы сечений — от 14×9 до 50×25 мм, стенки — 1–2,5 мм. Изделия применяют в пристенных поручнях и направляющих, мебельных каркасах с прилеганием к плоскости, декоративных накладках и откосах.
Ситуация с трубами типа В аналогична профилям вида Б, из-за узкой сферы применения их выпускают в ограниченном количестве размеров:
| A, мм | В, мм | S, мм | Масса на 1 м, кг |
| 14 | 9 | 1 | 0,303 |
| 16 | 9 | 1 | 0,334 |
| 18 | 9 | 1–1,5 | 0,366–0,527 |
| 20 | 12 | 1–1,5 | 0,434–0,63 |
| 22 | 9 | 1–1,5 | 0,428–0,621 |
| 25 | 10 | 1–2 | 0,488–0,919 |
| 28 | 18 | 1,5–2 | 0,929–1,211 |
| 32 | 12 | 1,5–2 | 0,912–1,189 |
| 32 | 16 | 1,5–2 | 0,986–1,287 |
| 36 | 18 | 1,5–2 | 1,118–1,462 |
| 40 | 25 | 1,5–2,5 | 1,341–2,165 |
| 45 | 18 | 1,5–2,5 | 1,330–2,146 |
| 50 | 25 | 1,5–2,5 | 1,577–2,558 |
Чек-лист выбора профильных труб по размерам и видам
Учитывайте все ключевые параметры металлопроката, чтобы правильно подобрать профтрубу для ваших целей. Для этого опирайтесь на наш чек-лист:
- Определитесь с формой сечения. Квадратную берите для симметричных опор, колонн и рам с равномерной нагрузкой. Прямоугольную — для балок, поперечин и конструкций с воздействием преимущественно в одном направлении. Овальные и плоскоовальные подойдут для мебели, поручней, декоративных элементов в интерьере и ландшафтном дизайне.
- Выберите типоразмер под несущую способность. Для легких построек (заборные секции, мебель, рекламные стенды) достаточно профиля до 40 мм. Для средненагруженных (навесы, теплицы, ворота) стоит взять уже 50–100 мм. Тяжелые несущие системы (каркасы зданий, мосты, промышленные рамы) делают из профтруб с гранями от 100 мм и выше.
- Подберите толщину стенки. До 2 мм — декор, мебель. Универсальный диапазон для большинства строительных задач — 2–4 мм. От 5 мм и выше — уже для несущих элементов.
- Выберите материал. Углеродистая сталь — базовый выбор для строительства. Низколегированную сталь берут для ответственных металлоконструкций на морозе или под давлением. Нержавеющая сталь не боится условий с повышенной влажностью и агрессивной средой. Алюминий чаще всего применяют для легких построек, а латунь — для декора.
- Учитывайте длину. Стандарт для стальных профтруб — 3, 6 и 12 м.
- Перед покупкой проверьте, соответствует ли продукция ГОСТам.
- Узнайте вес погонного метра. Он растет пропорционально сечению и толщине металла. Учитывайте это при расчете механических воздействий на фундамент и транспортных затратах.
- Изучите сопроводительную документацию. У каждой партии должна быть бирка с товарным знаком предприятия, маркой стали, размером, количеством профильных труб и клеймом ОТК. Наличие сертификата соответствия — еще одно обязательное условие для ответственных производителей.
