Фасад формирует первое впечатление о доме, но его роль не ограничивается внешним видом. За облицовкой скрывается конструкция, которая влияет на теплоемкость, влагопроницаемость и срок службы стен. В статье расскажем подробнее о вентилируемом фасаде: что это такое, каковы особенности системы и как самостоятельно ее смонтировать.

Что такое вентилируемый фасад

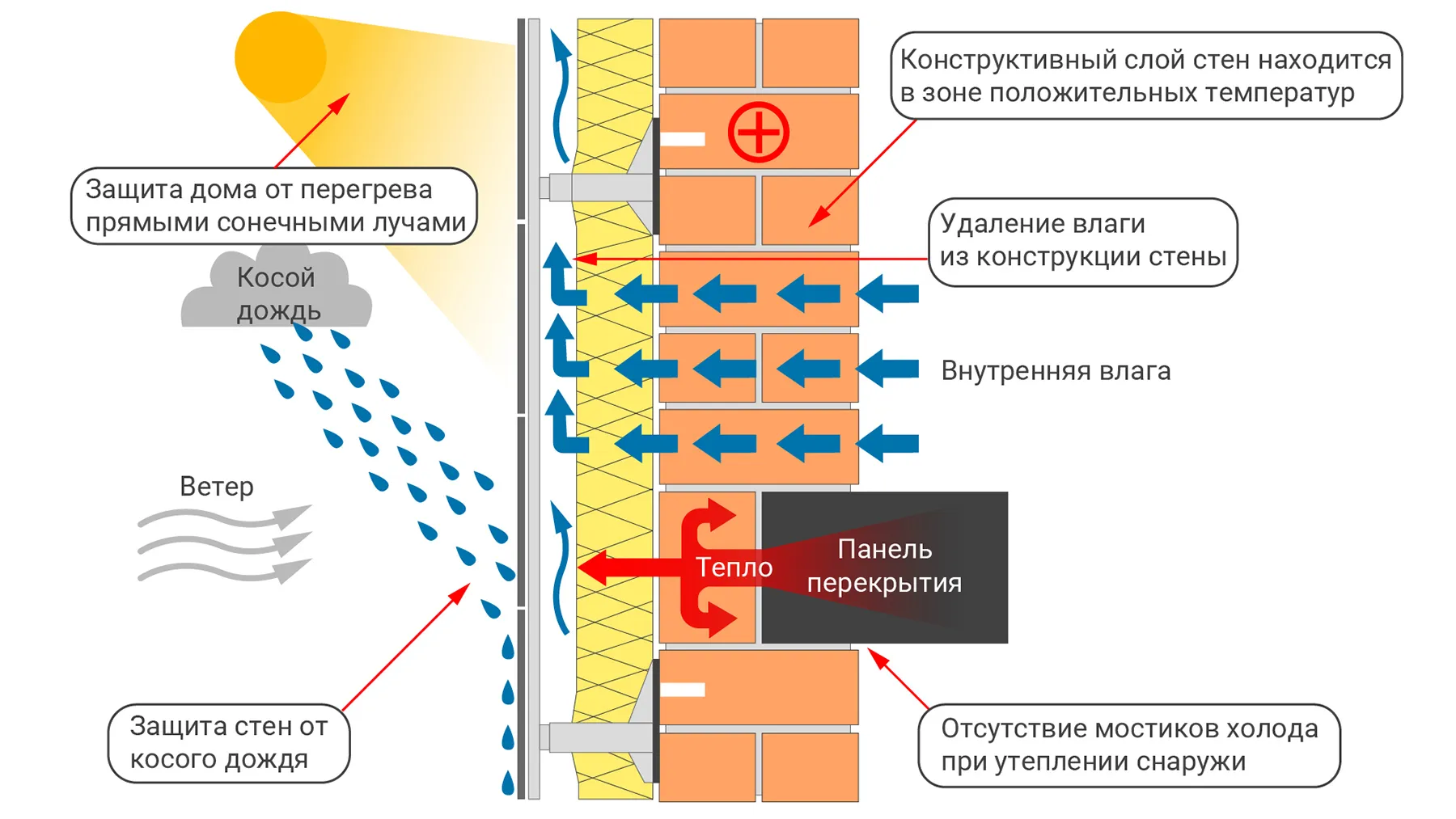

Вентилируемый фасад (вентфасад) — это технология наружного утепления здания, при которой облицовку крепят на каркас с отступом от теплоизоляции. Система состоит из нескольких слоев, но в основе конструкции — зазор, через который циркулирует воздух. Другие названия технологии — навесной вентилируемый фасад (НВФ), фасад с вентилируемым зазором.

Система вентилируемого фасада выполняет сразу несколько функций:

• Декоративная отделка. Позволяет менять внешний вид наружной стороны дома, использовать разные материалы, цвета и фактуры. Скрывает неровности стен и помогает реализовать сложные дизайнерские решения.
• Защита от влаги и механических повреждений. Укрывает дом от дождя, снега, ветра, солнца и случайных ударов. Это продлевает срок службы строения и сокращает частоту ремонта.
• Повышение энергоэффективности. Фасад с наружным утеплением снижает теплопотери зимой и уменьшает перегрев летом. Вентилируемая система создает комфортный микроклимат и улучшает теплоизоляцию всего здания.
• Дополнительная звукоизоляция. Слой утеплителя и вентзазор задерживают звуки с улицы, из-за чего в доме становится значительно тише.
• Вынос точки росы за пределы здания. Это повышает долговечность конструкции.
• Вывод влаги. Вентиляционный зазор обеспечивает циркуляцию воздуха, который выводит конденсат изнутри помещения. Это предотвращает развитие плесени и поддерживает здание в сухом состоянии.

Сферы применения

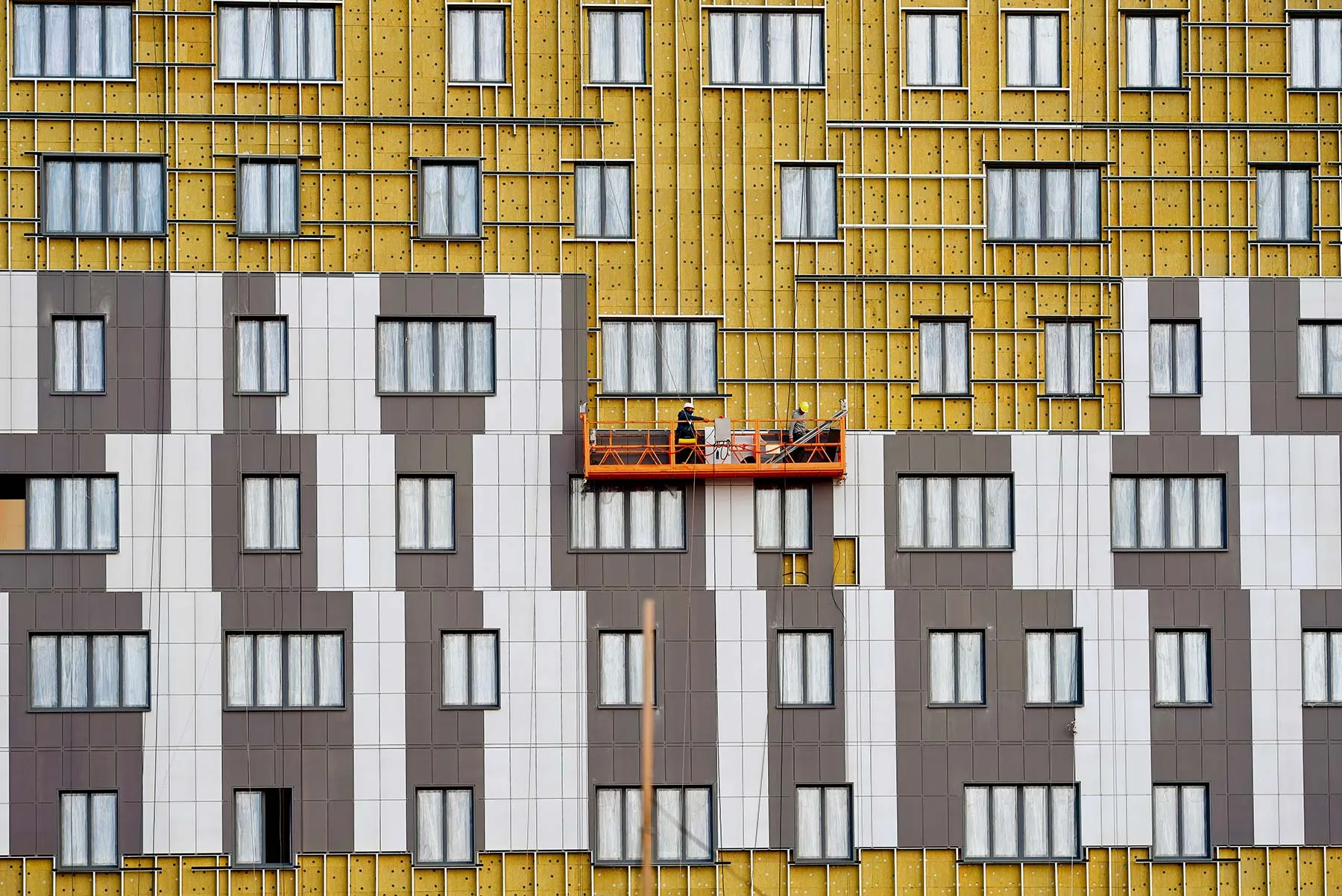

Вентилируемый фасад — универсальный способ облицовки, который применяют на монолитных зданиях, домах из кирпича, газобетона, срубах, каркасниках. Подходит при строительстве и реконструкции:

• высотных многоэтажек
• коммерческих и социальных объектов
• административных и промышленных строений
• торговых центров
• частных домов

Кирилл Горячев

Для каркасных и деревянных (брусовых, бревенчатых) домов вентилируемый фасад — единственный вариант наружного утепления. Плотные штукатурные системы им не подходят, а покрытие краской или пропиткой не улучшает теплоизоляцию. Стены таких построек должны «дышать», и НВФ способствует этому процессу за счет вентиляционного зазора.

Система удобна в работе:

• Всесезонный монтаж. Установку вентилируемого фасада можно выполнять в любое время года. Нет мокрых процессов, поэтому работы ведут даже при минусовой температуре.
• Гибкость монтажа НВФ. Вентфасад ставят без выселения жильцов или остановки производственного цикла предприятия.
• Ремонт и обновление. Легко заменить поврежденные элементы без демонтажа всей конструкции. Процесс занимает минимум времени, порой считанные минуты. На старую основу можно поставить новую облицовку, даже из другого материала, чтобы обновить или изменить оформление наружной стороны дома.

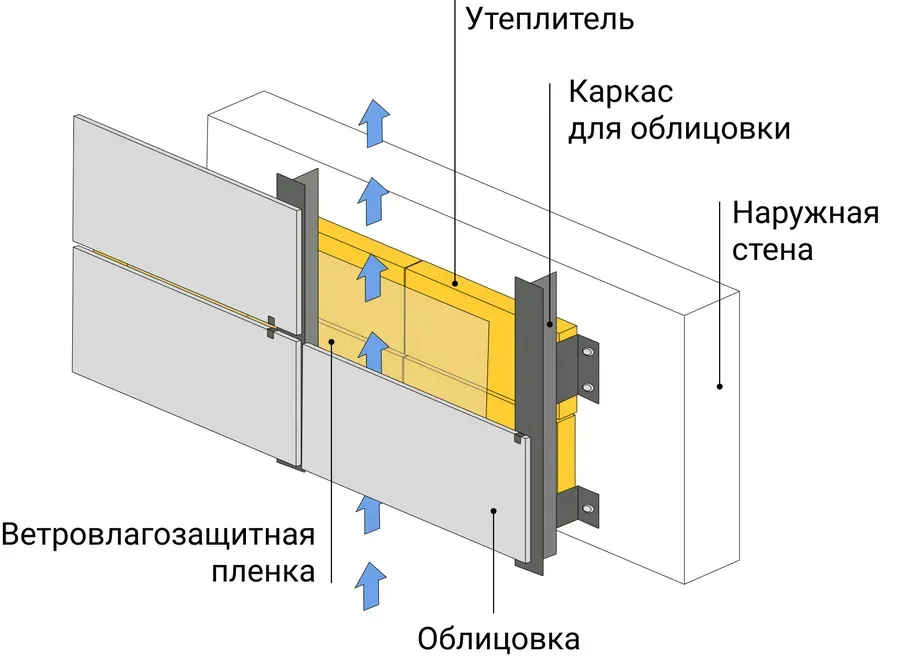

Устройство вентилируемого фасада

НВФ — система из нескольких слоев:

• основание — наружная стена дома
• подсистема — несущий каркас
• теплоизоляционный слой, может отсутствовать при ненадобности дополнительного утепления
• ветро-влагозащитная мембрана, но ее тоже допустимо пропустить, если нет теплоизоляции или она не требует укрытия от ветра и воды
• направляющие для монтажа финишного покрытия (зачастую считают частью подсистемы)
• вентиляционный зазор
• фасадная облицовка

Разберем каждый слой подробнее.

Подсистема

Каркас, или обрешетка, — основа навесного вентилируемого фасада. Нужна для монтажа всех остальных элементов.

В зависимости от материалов и конструкции выделяют два варианта каркаса для фасадной системы с вентилируемым зазором:

• Металлический (алюминий, оцинкованная сталь). Сначала на стену устанавливают кронштейны на крепеж, который рассчитан на высокие статические и динамические нагрузки. Он должен быть совместим с типом основания и не ржаветь. Обычно это фасадные дюбели. Уже на кронштейны фиксируют вертикальные и горизонтальные направляющие из профилей, формирующие всю подсистему. Такой вариант подходит для тяжелой или средней по весу облицовки, высотных зданий.

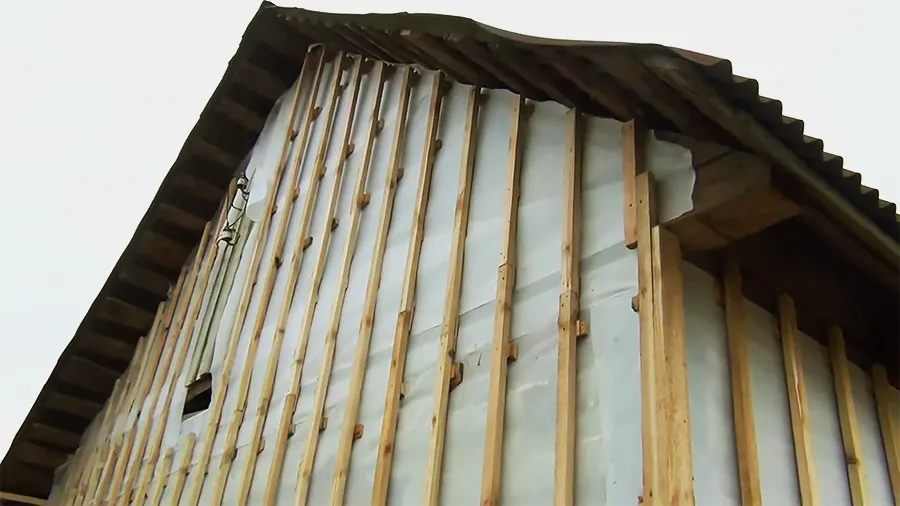

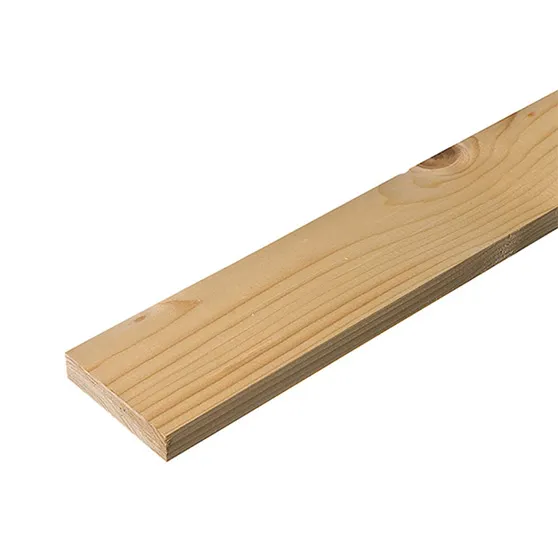

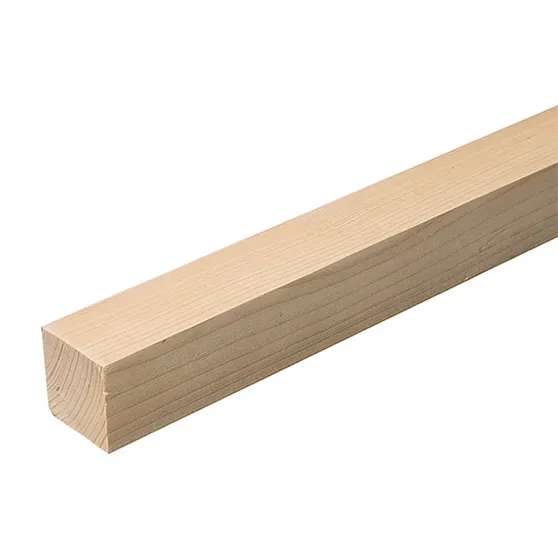

• Деревянный. Изготавливают из бруса или досок. Между собой крепят саморезами по дереву из оцинкованной стали. Легче и дешевле металлического каркаса, но такой вариант нельзя использовать без ветро-влагозащиты и на высоких строениях. Хорошо подходит для каркасных домов и срубов. На деревянную подсистему крепят только легкую облицовку.

Конструкции подсистем и требования к их элементам регламентированы ГОСТ Р 58883-2020 и ГОСТ Р 58154-2018. Эти стандарты задают требования к прочности, коррозионной стойкости и геометрии металлических элементов каркаса.

Утеплитель для НВФ

Теплоизоляционный слой — энергоэффективный элемент вентилируемого фасада. Он снижает теплопотери и продлевает срок службы здания. Утеплитель крепят снаружи несущей стены. Это выносит точку росы за пределы постройки и снижает риск образования конденсата и плесени внутри здания.

Чтобы дом оставался теплым и сухим, утеплитель должен такими обладать свойствами:

• устойчивость к ветру — волокна не выдуваются в вентзазоре, где циркулирует воздух
• паропроницаемость — влага легко выходит из стен, а не задерживается внутри
• стабильность размеров — толщина теплоизоляции остается постоянной на протяжении многих лет, если соблюдены технология монтажа и размер вентзазора

Под такие требования лучше всего подходят:

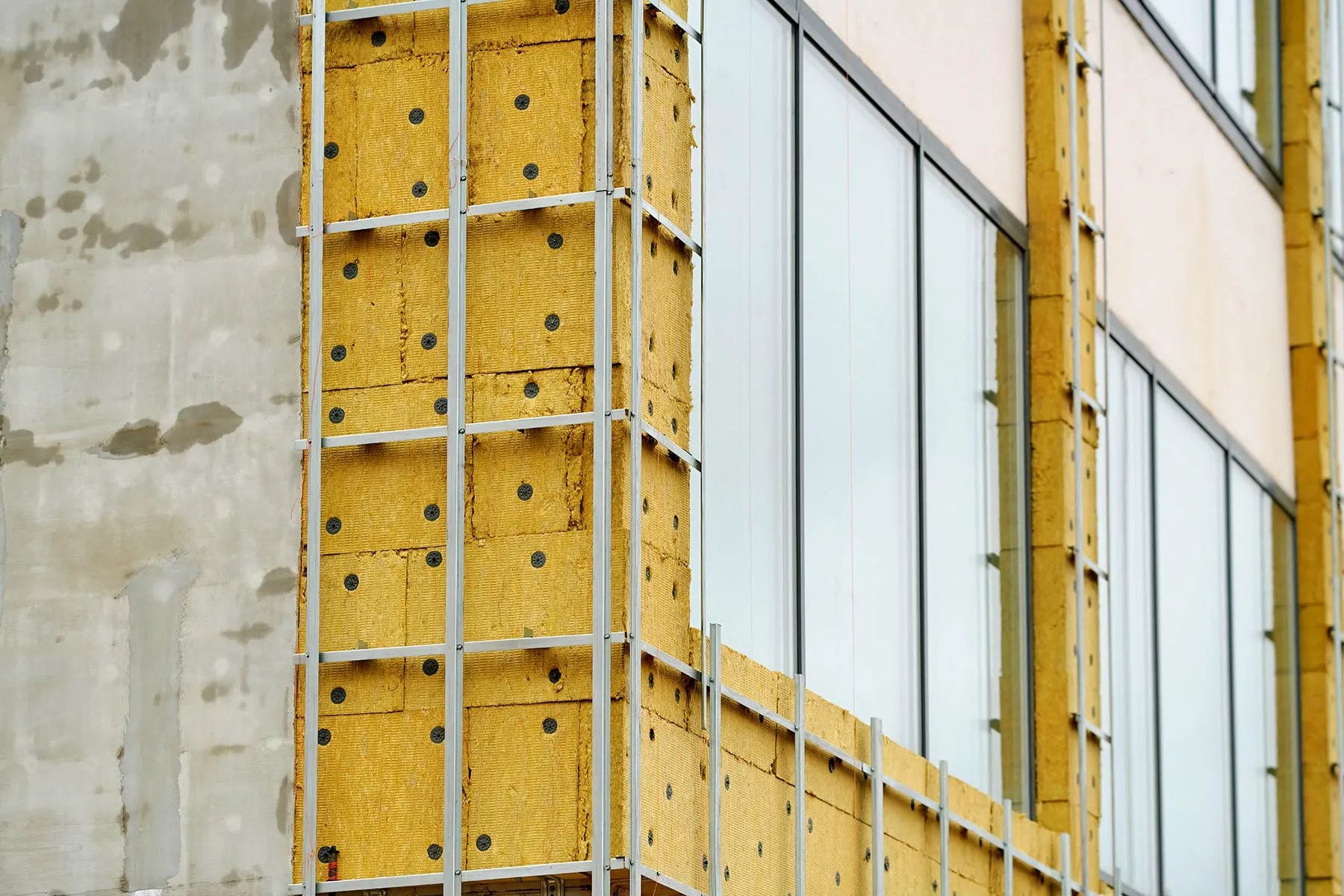

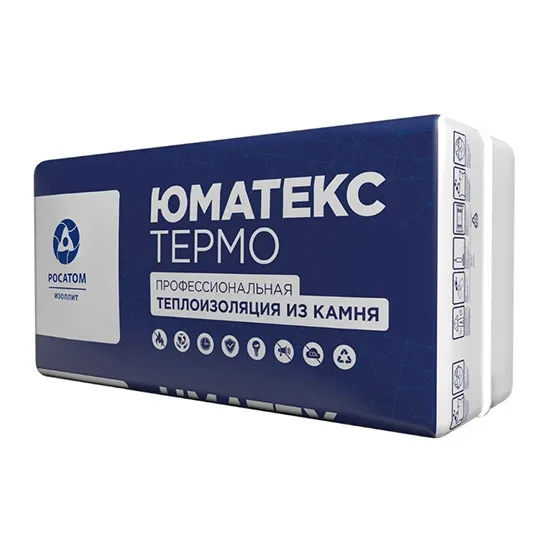

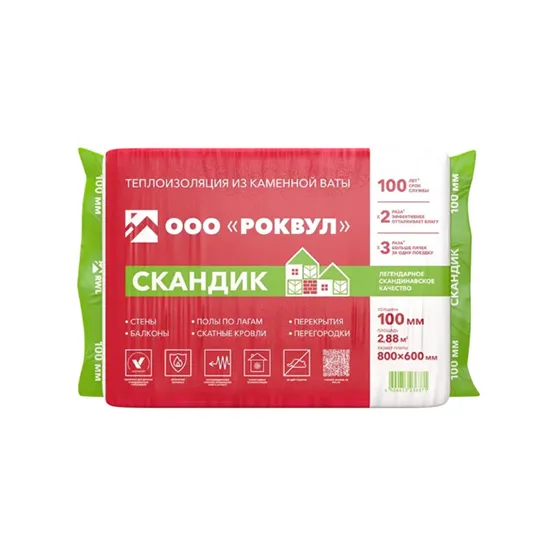

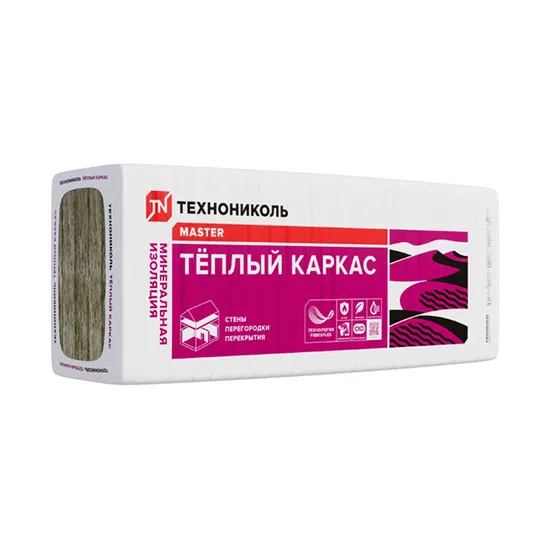

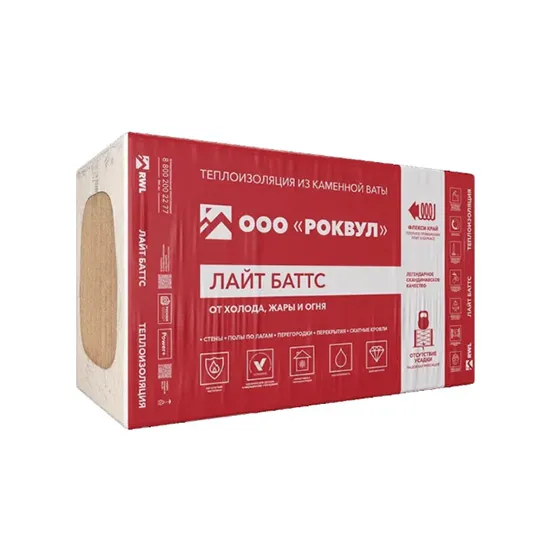

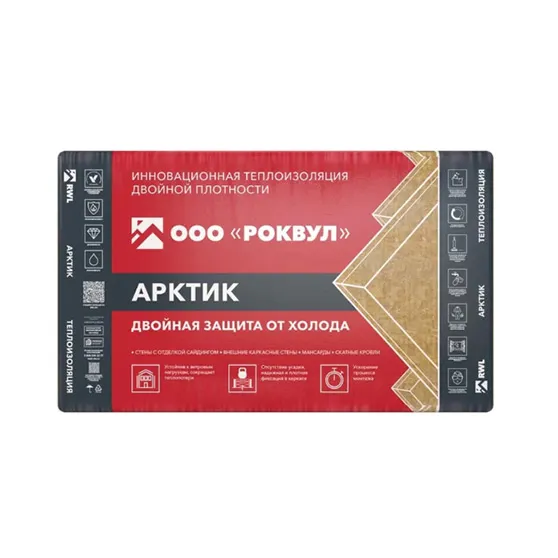

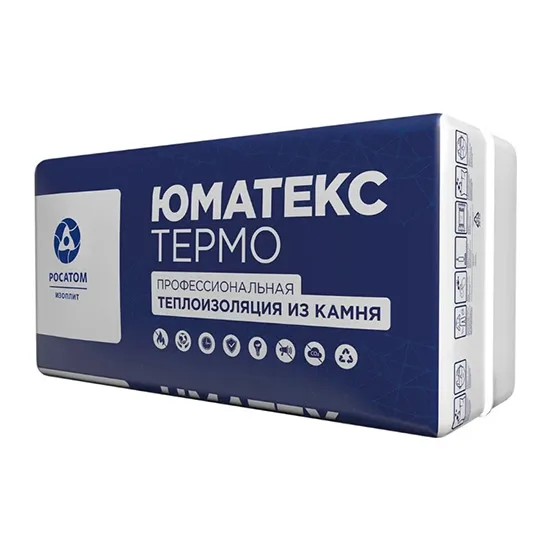

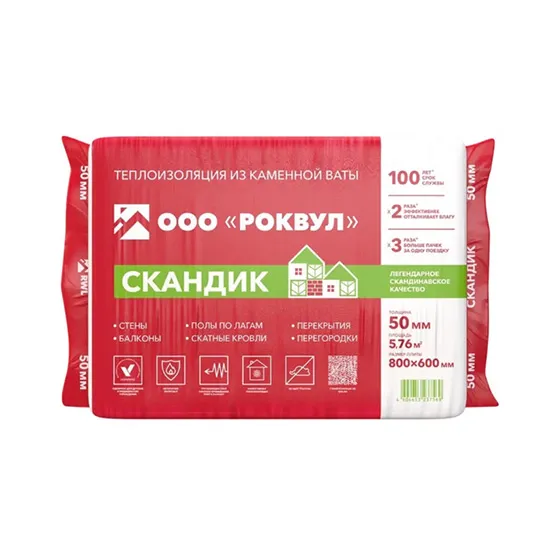

• Минеральная каменная вата на основе базальта. Не горит, хорошо пропускает пар и снижает уровень шума.

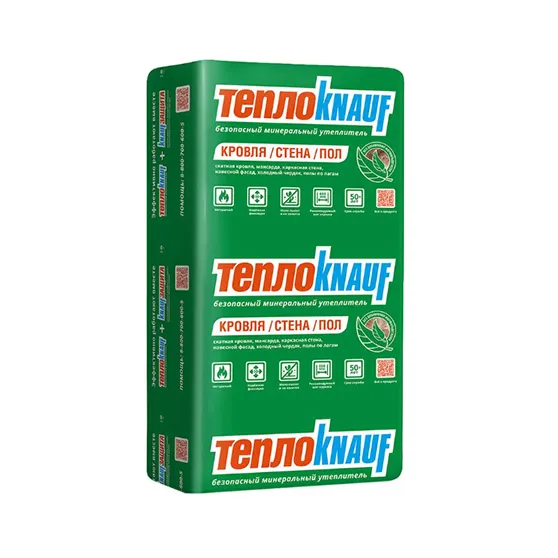

• Штапельное стекловолокно (стекловата). Хорошо удерживает тепло и звук, но служит меньше и требует аккуратного монтажа из-за мелких волокон.

Систему утепления выполняют в один или два слоя. В первом случае сразу используют жесткие плиты минваты плотностью 80–120 кг/м³. При двухслойном утеплении кладут сначала мягкий вид 35–60 кг/м³, который выравнивает перепады, затем более плотный. Все плиты монтируют со смещением швов, чтобы исключить мостики холода.

Утеплитель в системе вентилируемого фасада нужен не всегда. От него можно отказаться, тем самым сократив стоимость, в следующих случаях:

• Здание изначально построено с теплым каркасом. Например, сделано из толстого кирпича или газобетона, которые соответствуют нормам по сопротивлению теплопередаче.
• Фасад выполняет только защитную или декоративную функцию. Такое решение выбирают для магазинов, складов, ангаров, производственных и технических строений без требований к теплосбережению.
• Здание уже утеплено. Например, теплоизолирующий слой есть изнутри или в составе стены.
• Строительство идет в мягком климате, где нет необходимости снижать теплопотери.

Ветро-влагозащита

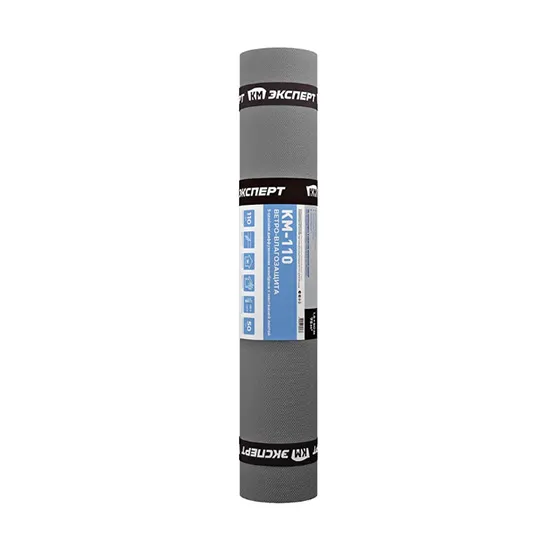

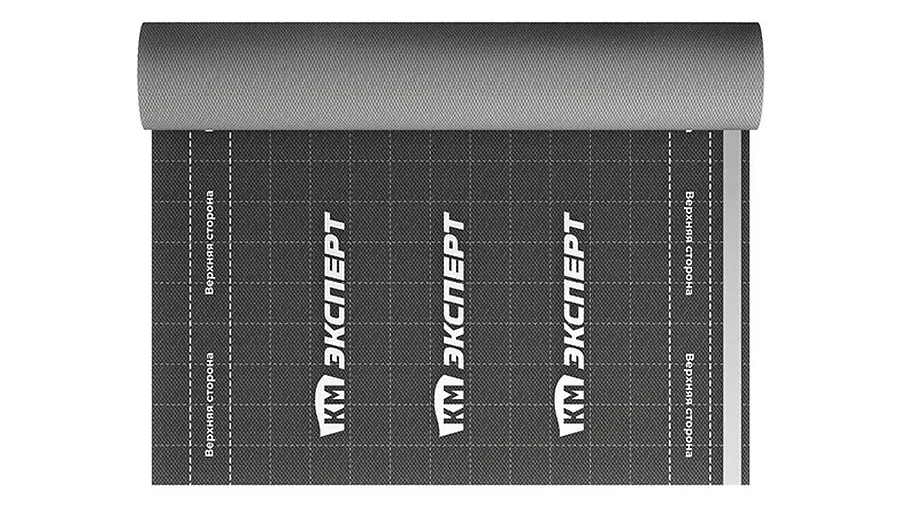

Утеплитель закрывают специальной ветро-влагозащитной мембраной, которая решает несколько задач:

• Сохранение теплоизоляционных свойств. Пленка защищает теплоизоляцию от влаги, которая попадает в вентзазор в небольшом количестве через стыки облицовки при дожде или снеге. Когда утеплитель остается сухим, он не теряет своих качеств и продолжает эффективно удерживать тепло.
• Предотвращает выдувание волокон. Закрывает утеплитель от сильных воздушных потоков, которые разрушают его структуру.
• Выводит пар. Пропускает влагу со стороны утеплителя, что позволяет ей уходить из стены в вентиляционный зазор.

При выборе ветро-влагозащиты для навесного вентилируемого фасада частного дома обращайте внимание на эти критерии:

• паропроницаемость — 700–1000 г/м²/24 часа
• водоупорность — от 800 мм водяного столба
• воздухопроницаемость — до 0,05 м³/м²·ч
• плотность — от 90 до 140 г/м²
• прочность на разрыв — не ниже 150–200 Н
• назначение — фасадная или разрешенная для НВФ

Применяют мембрану не во всех случаях. Решение зависит от характеристик утеплителя. Если его плотность ниже 80 кг/м³, мембрана обязательна к установке. При показателе выше она не требуется.

Учитывают и правила пожарной безопасности. Большинство мембран относят к группе горючести Г1 — при пожаре они могут ускорять распространение огня по вентзазору. По этой причине в ряде проектов от ветро-влагозащиты отказываются в пользу более плотного утеплителя.

Вентиляционный зазор

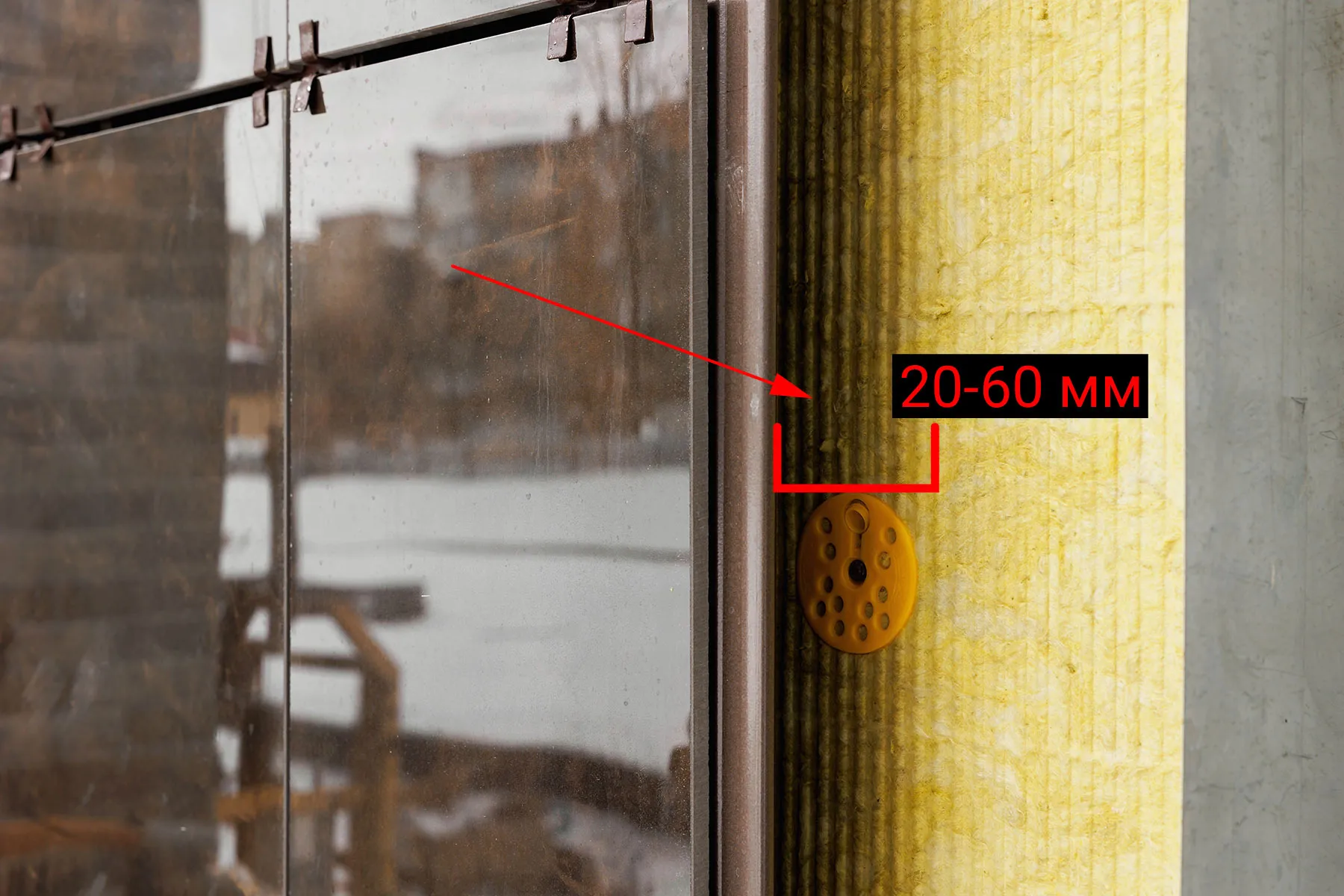

Пространство между облицовкой и утеплителем — главный функциональный элемент вентилируемого фасада. Принцип прост: воздух заходит снизу, со стороны цоколя, нагревается от стен, поднимается вверх за счет естественной конвекции и выходит через отверстия под кровлей.

Кирилл Горячев

В нормативных документах не указана фиксированная ширина вентиляционного зазора. В практике проектирования и в технологических картах производителей оптимальное значение — 40–60 мм. В частном строительстве его сокращают до 20–40 мм.

Внутри фасада возникает постоянная тяга, как в вентиляционной трубе. Она выполняет несколько задач:

• Удаляет влагу. Постоянное движение воздуха выводит конденсат, который появляется из-за перепадов температур и выхода пара из помещения.
• Сохраняет сухость конструкции. Это снижает риск появления плесени.
• Регулирует температуру. Летом горячий воздух уходит вверх и не нагревает дом. Зимой воздушная прослойка снижает теплопотери.
• Препятствует шуму. Воздушный слой между облицовкой и стеной дополнительно приглушает звуки с улицы.
• Позволяет скрыть кабели, трубы и другие коммуникации.

Финишная облицовка

Экран, или облицовочный материал, — это финишный слой вентфасада. Он решает две задачи:

• Защитную. Закрывает несущие стены и утеплитель от неблагоприятных погодных условий и механических повреждений.
• Декоративную. Вентилируемый фасад позволяет реализовать любые архитектурные решения, включая сложные формы, объемные элементы и сочетание фактур. Внешний вид здания может быть любым — дизайнерские фантазии почти не ограничены.

Популярные материалы для финишной отделки вентфасада:

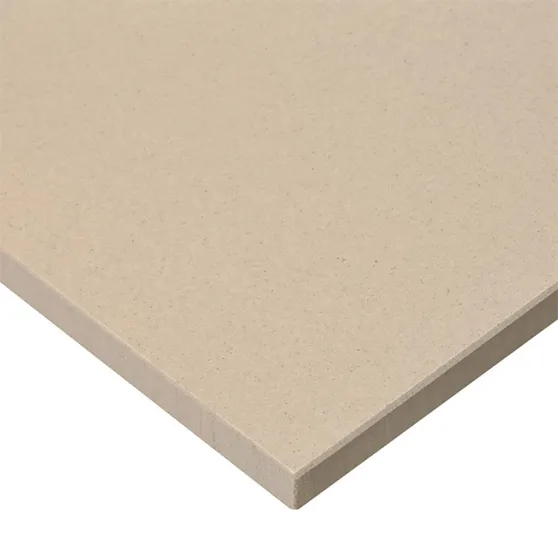

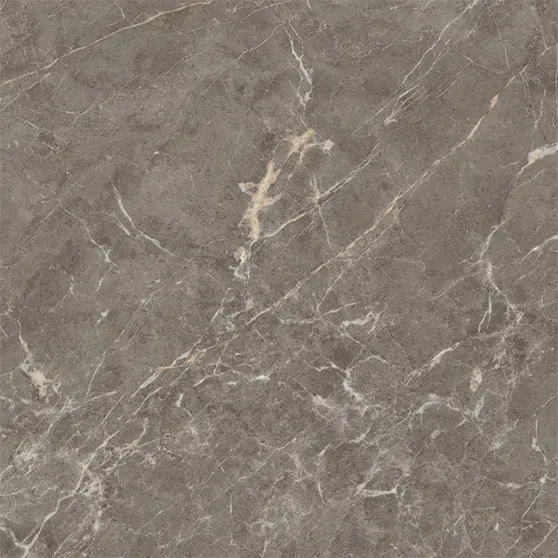

• Керамогранит. Один из самых долговечных вариантов — служит 50–100 лет. Одновременно и самый тяжелый, поэтому вентилируемый фасад из керамогранита требует очень крепкого каркаса. Устойчив к намоканию и ультрафиолету, за таким покрытием легко ухаживать.
• Натуральный и искусственный камень. Для НВФ выбирают гранит, мрамор, известняк. Решение дорогое, но долговечное, ценят за выразительный и статусный внешний вид. Облицовка из камня тоже тяжелая, поэтому сложна в монтаже и требует усиленной подсистемы.

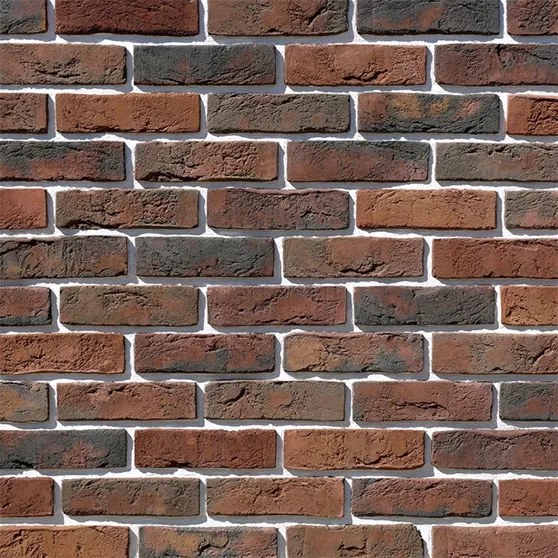

• Клинкерная плитка. Имитирует аккуратную кирпичную кладку. Почти не впитывает воду и может служить до 100 лет.

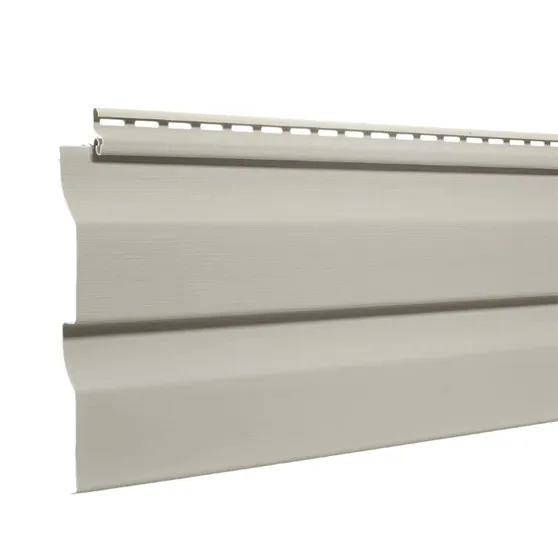

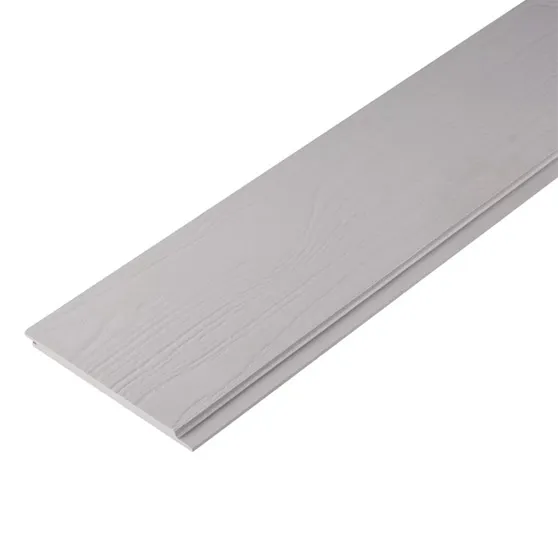

• Сайдинг и дерево. Часто берут для частного домостроения. Применяют виниловый или металлический сайдинг, а также деревянные элементы. Последний вариант требует регулярного ухода.

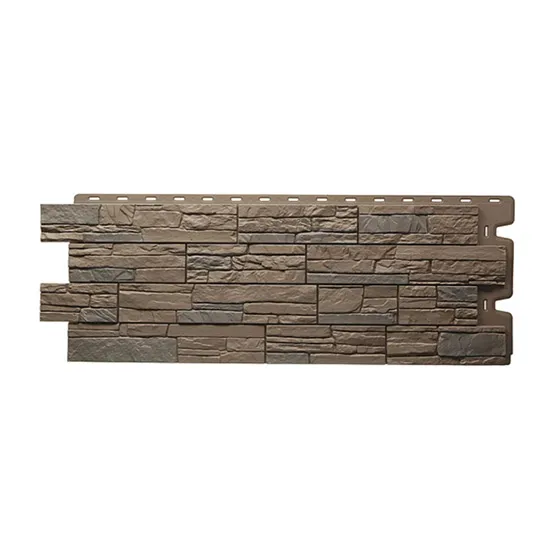

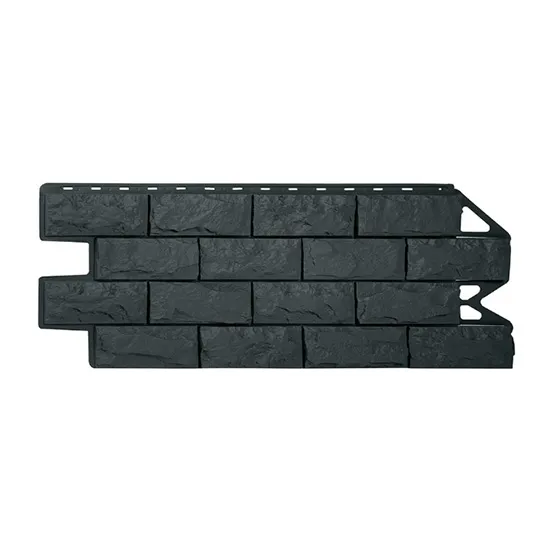

• Фасадные панели. Выбирают за легкость монтажа, разнообразие цветов и текстур, а также устойчивость к атмосферным воздействиям. Могут быть из металла, композитных материалов и ПВХ.
• Профнастил. Прочный, долговечный, устойчивый к осадкам. Для частных домов берут редко из-за промышленного вида.
• HPL-панели. Прочный ламинат, устойчивый к ударам, влаге и выгоранию. Большой плюс — поверхность легко очищать от граффити, что часто актуально для нежилых строений.

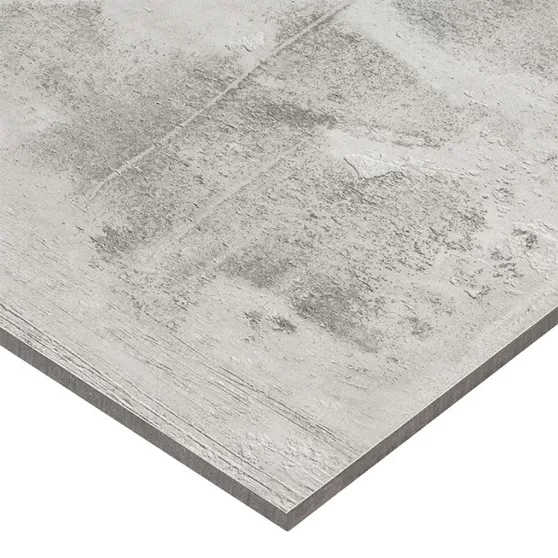

• Фиброцементные плиты. Экологичные, не боятся воды и перепадов температур. Могут имитировать дерево или камень.
• Металлокассеты и металлические плиты. Делают из стали или алюминия. Пожаробезопасны, экономичны и подходят для окраски в любой цвет.

Выделяют два варианта крепления финишной отделки на вентилируемую конструкцию:

• Видимый, или открытый. Облицовку фиксируют на кляймеры, заклепки или саморезы, которые остаются на виду.
• Скрытый. Крепеж (скрытые кляймеры, кассетная система, фасадный клей и ленты) размещают за панелями, за счет чего отделка выглядит аккуратнее.

Сравнение с мокрым фасадом

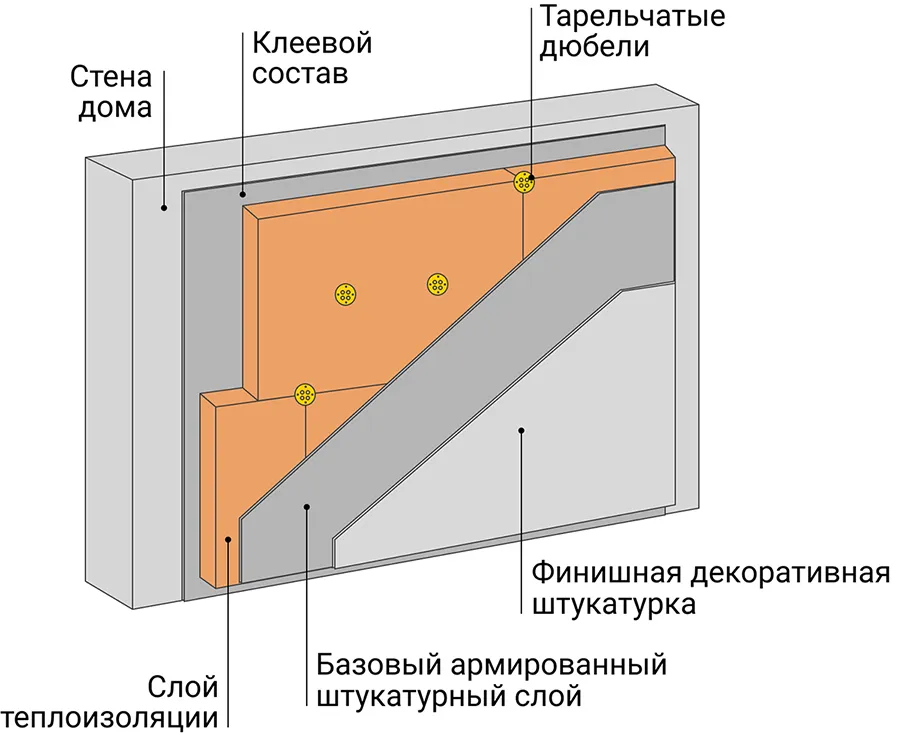

Вентилируемый фасад часто сравнивают с СФТК (система фасадная теплоизоляционная композиционная, она же — мокрый фасад) из-за некоторой общности в технологиях. Они действительно похожи в многослойности и используемых материалах, но и многим различаются.

В чем разница между технологиями:

• Конструкция и принцип работы. В вентилируемом фасаде предусмотрен зазор, в котором циркулирует воздух. Мокрый вариант — монолитная система. Утеплитель крепят прямо к стене на клей и дюбели для теплоизоляции, затем наносят армирующий и декоративный слои штукатурки. Воздушного зазора нет, вода испаряется только за счет паропроницаемости слоев.
• Условия монтажа. Вентфасад — всесезонное решение. В нем нет мокрых процессов, поэтому возведение допустимо в любое время года, включая зиму. СФТК монтируют только при температуре выше +5 °C. Зимой работы возможны лишь при создании теплового контура.
• Универсальность. НВФ подходит для зданий любого типа и позволяет скрывать неровности стен без их выравнивания. Мокрый фасад применяют в основном на кирпичных и бетонных домах. Для деревянных и каркасных его не рекомендуют из-за подвижности древесины и риска отсыревания.
• Ремонтопригодность и срок службы. Вентилируемый фасад чинят локально, с заменой отдельных элементов. Срок службы — от 40 лет, но многое зависит от облицовки. СФТК ремонтировать сложнее. Средняя продолжительность эксплуатации — около 20–30 лет.
• Цена. НВФ обходится дороже из-за каркаса и стоимости облицовки. Мокрый фасад — более бюджетное решение.

Для наглядности основные характеристики свели в таблицу:

Монтаж вентилируемого фасада для частного дома своими руками

Прежде чем смонтировать НВФ, нужно правильно организовать работы, собрать инструменты и материалы, составить четкий план действий. При таком подходе возведение пройдет быстро и без ошибок. Разберем каждый шаг подробно и дадим подробные инструкции.

Требования и условия для организации работ

Вентилируемый фасад не капризен к условиям монтажа. Чтобы организовать все правильно:

• Обеспечьте безопасный доступ к рабочей зоне. Установите леса или подмостки, которые выдержат вес людей, инструментов и расходников. Убедитесь в устойчивости конструкций и свободном проходе.
• Монтируйте НВФ при допустимых погодных условиях. Работайте при температуре от −10 до +30 °C, без осадков и сильного ветра. Убедитесь, что поверхности чистые, сухие, без наледи.

Инструменты и материалы

Для обустройства вентфасада важно брать проверенные сочетания материалов, которые подходят друг к другу по нагрузке и способу крепления. Это снижает риск деформаций и перекосов.

В статье для примера взяли за основу кронштейны из оцинкованной стали, минеральную каменную вату в качестве теплоизоляции и керамогранит как облицовку. Это надежное и долговечное решение в случае вентилируемого фасада для частного дома.

Понадобятся следующие электро- и ручные инструменты:

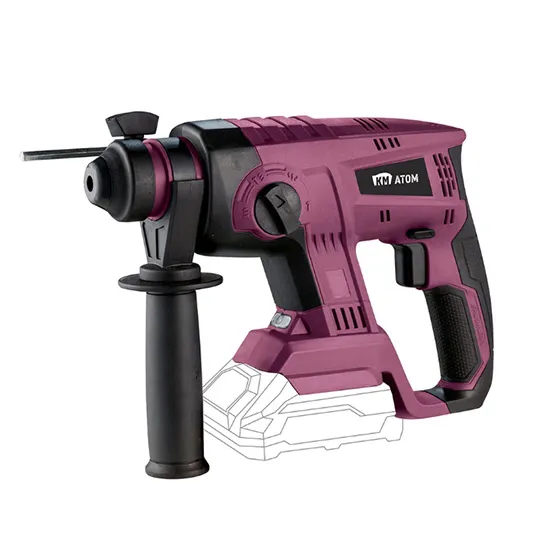

• перфоратор с набором буров (по материалу стен), можно взять в аренду

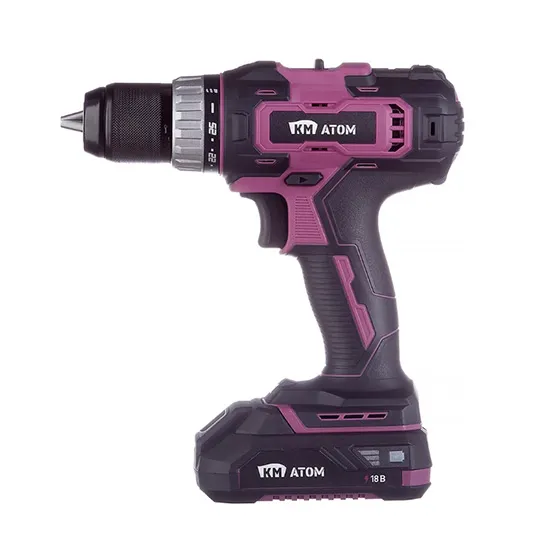

• дрель-шуруповерт со сверлом по металлу, торцевой насадкой под размер гайки дюбеля
• электрический или ручной заклепочник, альтернатива — насадка-заклепочник для дрели

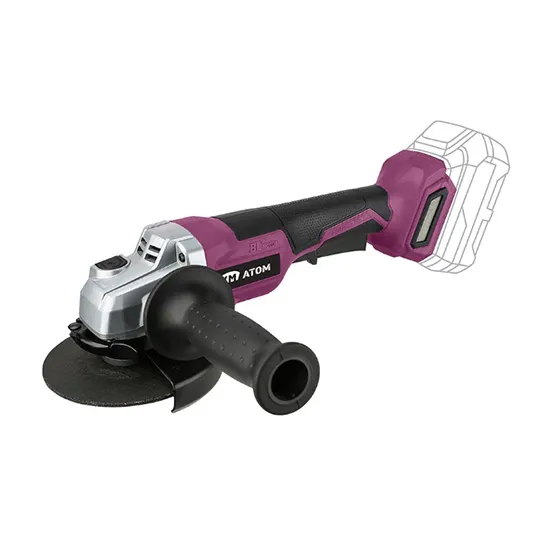

• болгарка (УШМ) с отрезными дисками по металлу

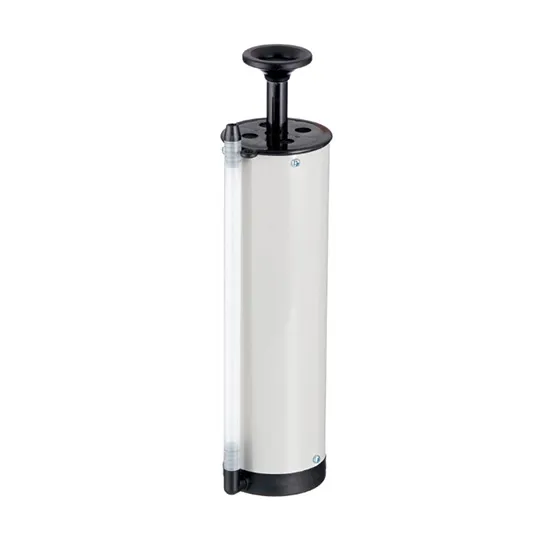

• насос для продувки отверстий

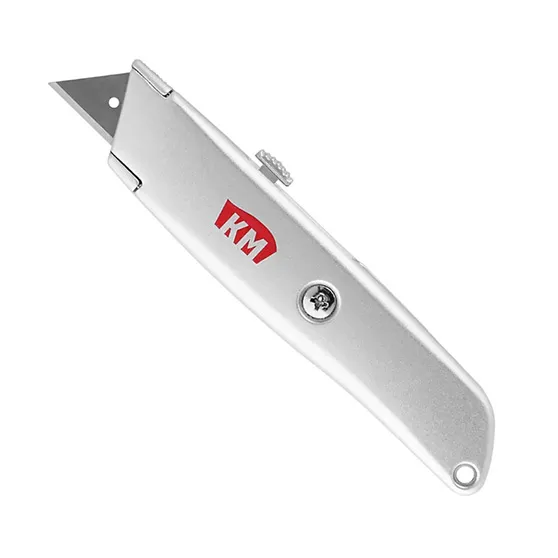

• строительный нож

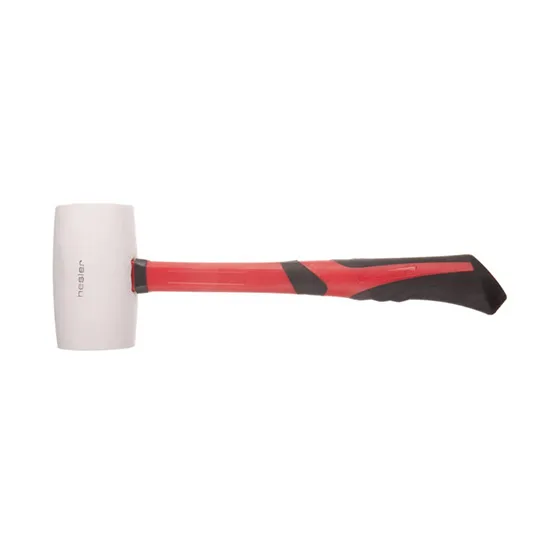

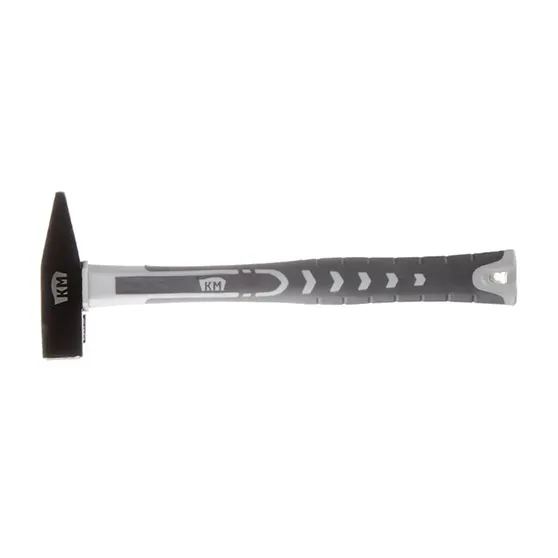

• молоток или киянка
• карандаш

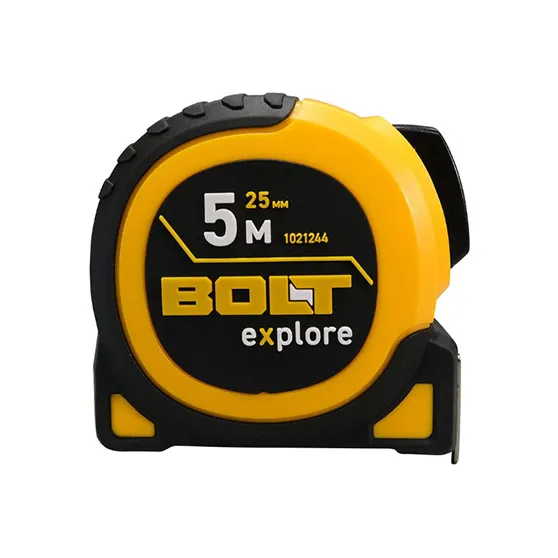

• рулетка

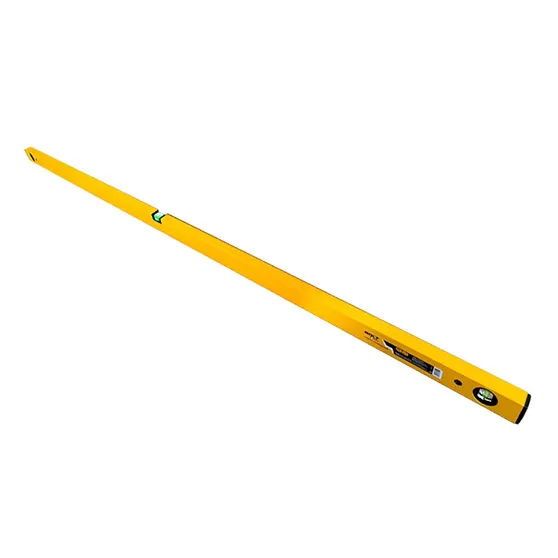

• строительный уровень длиной от 1 м

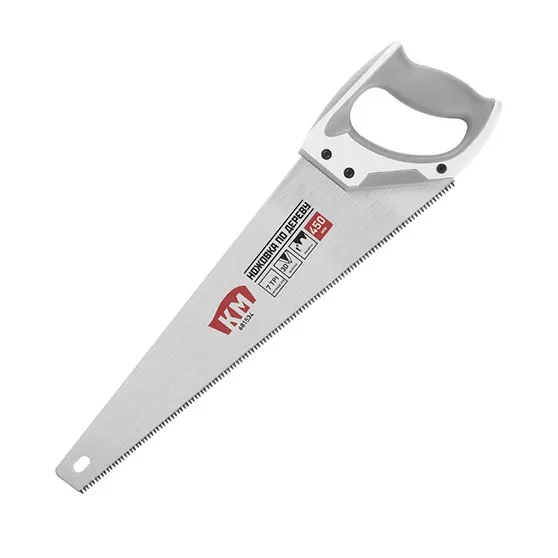

• ножовка с крупными зубьями

Заранее купите материалы:

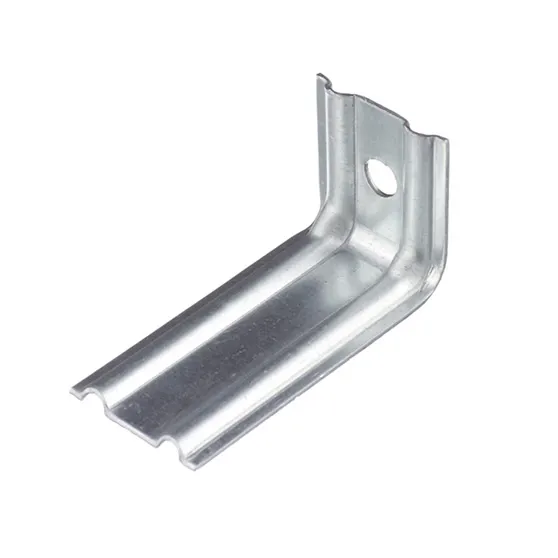

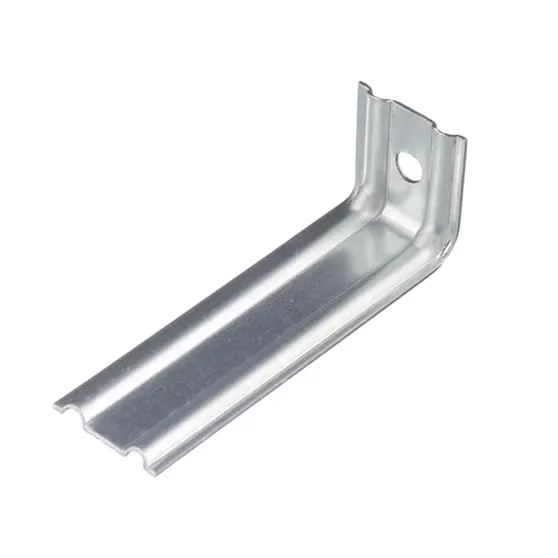

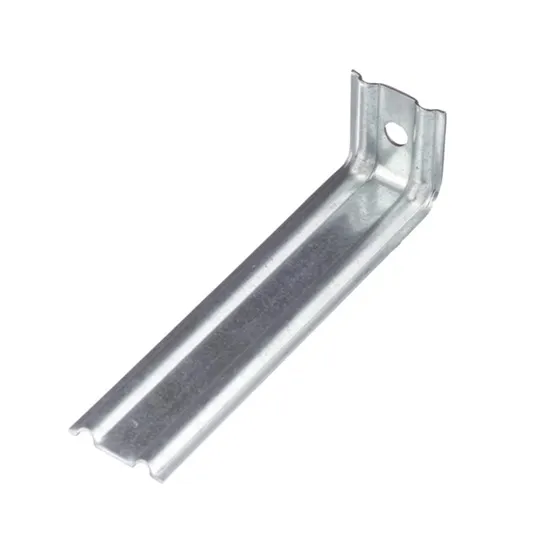

• кронштейны для вентфасада и удлинители для них по необходимости

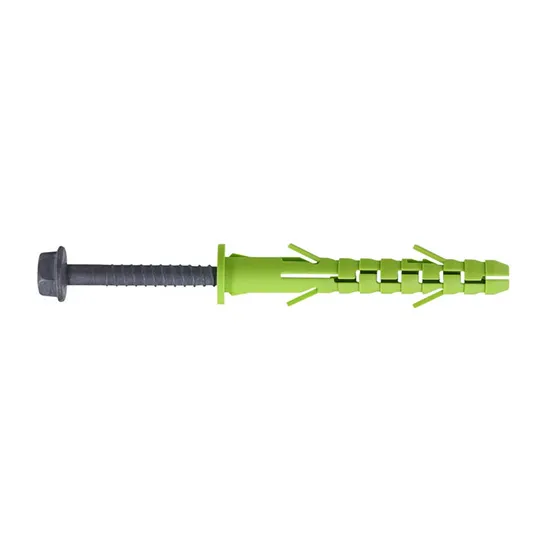

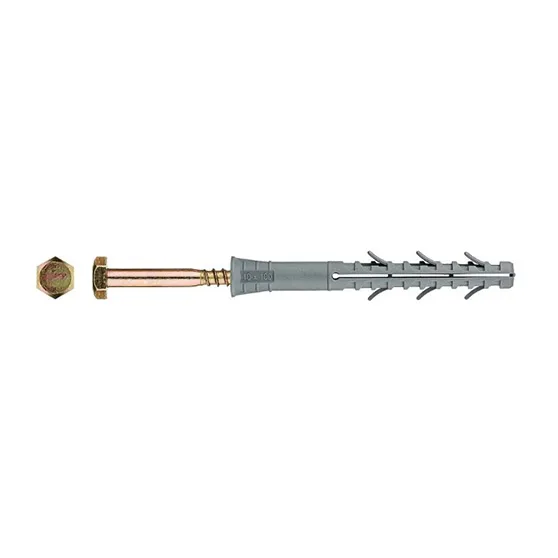

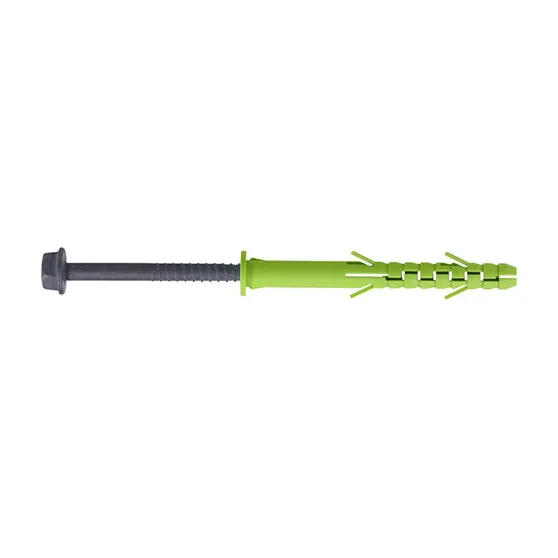

• оцинкованные фасадные дюбели
• вытяжные заклепки
• кляймеры стартовые/финишные и рядовые
• паронитовые прокладки

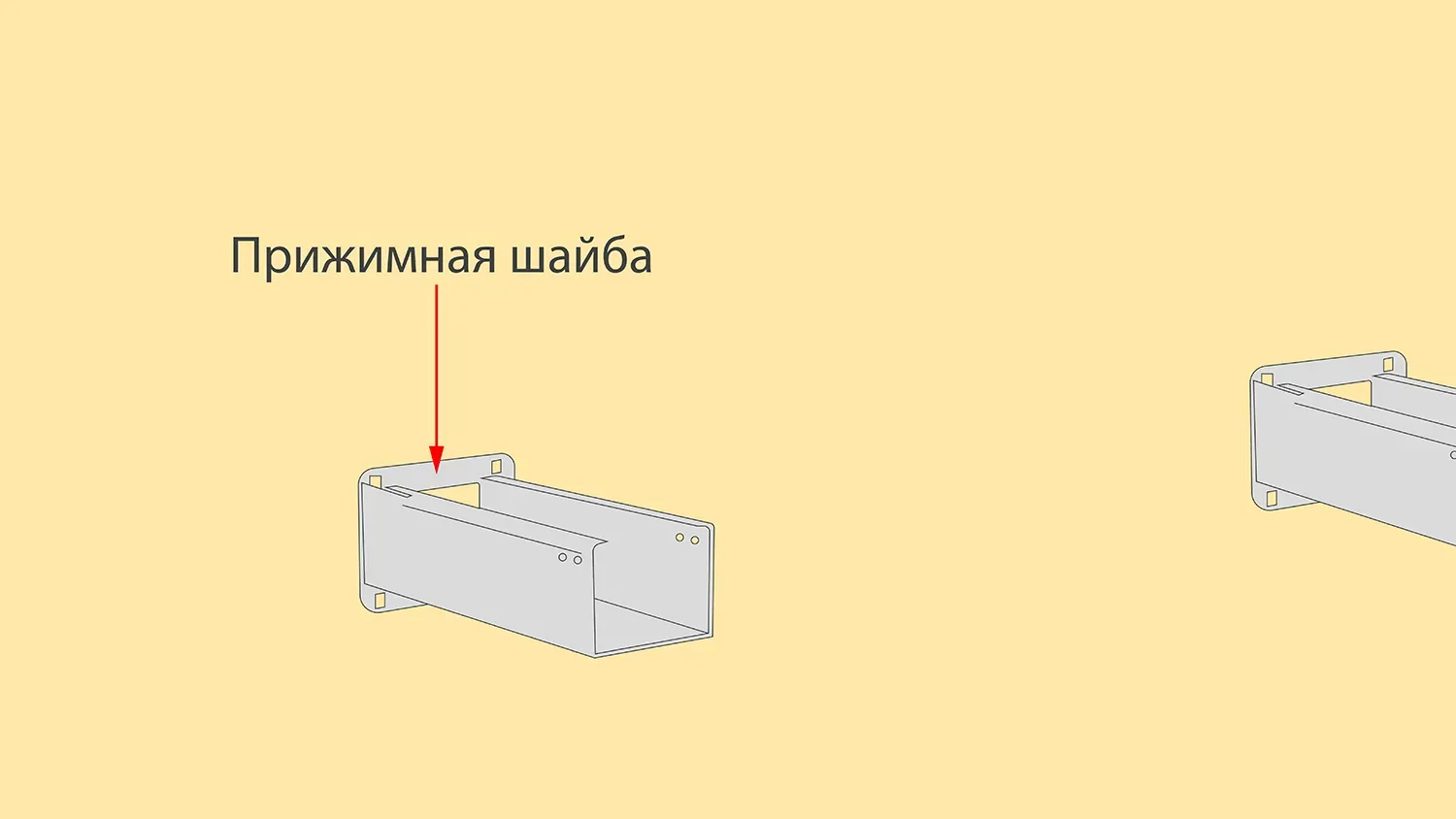

• прижимные шайбы
• двусторонний скотч
• тарельчатые дюбели для теплоизоляции (длиной на 30–40 мм больше толщины утеплителя)

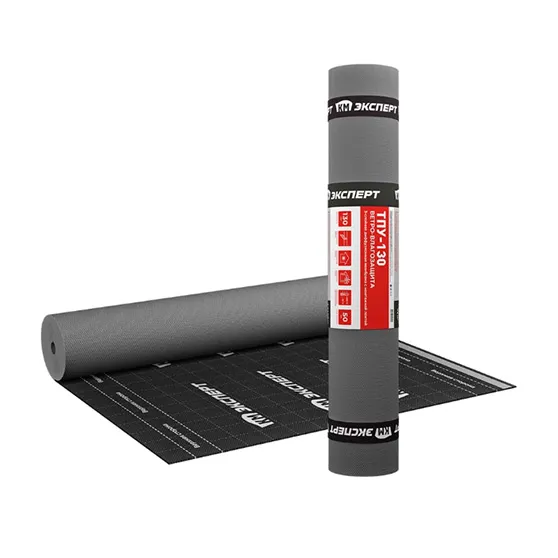

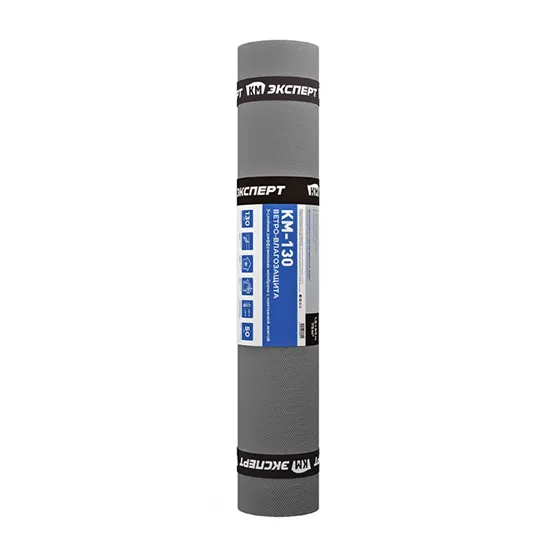

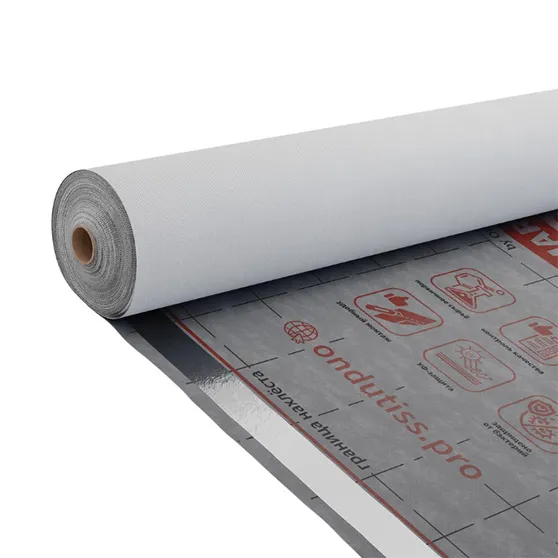

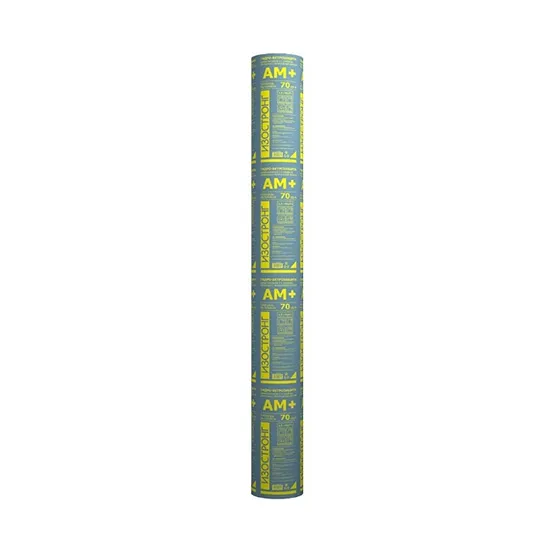

• ветро-влагозащитная пленка
• направляющие — Г-образный и шляпный профиль

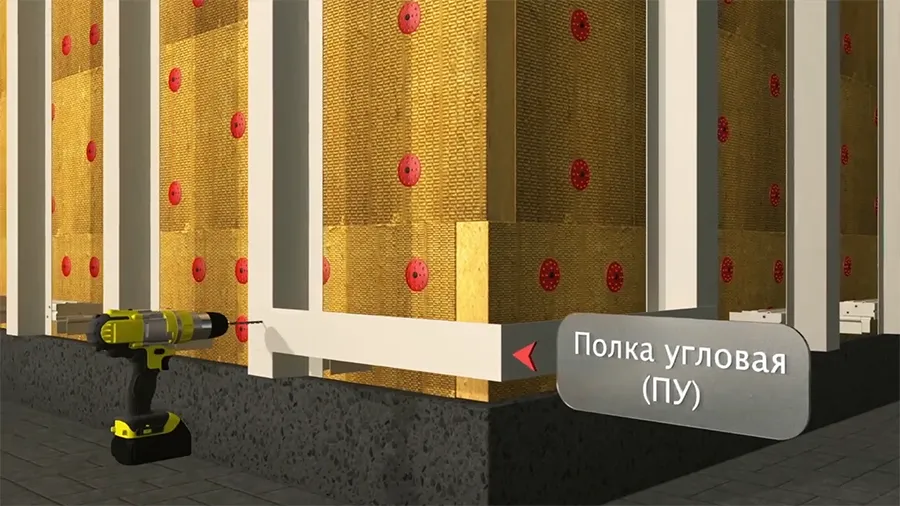

• угловые полки
• фиксирующие накладки

Не забудьте позаботиться о собственной безопасности. Купите защитные очки или щиток для лица, плотные строительные перчатки.

Подготовительные работы

Требования к основанию для НВФ описаны в СП 522.1325800.2023. Несущая стена должна быть прочной, без аварийных участков и способной воспринимать нагрузки от подсистемы, облицовки, двухстороннего обледенения и ветра.

Чтобы убедиться в этом, перед монтажом вентилируемого фасада выполните следующие действия:

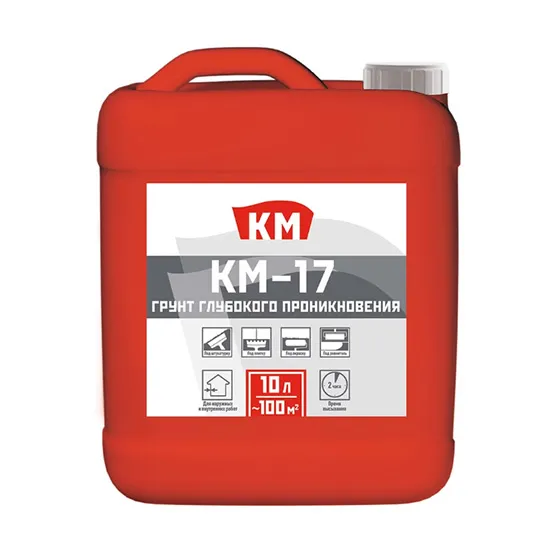

• Очистка поверхности. Уберите пыль, грязь, остатки старых покрытий и рыхлые слои.

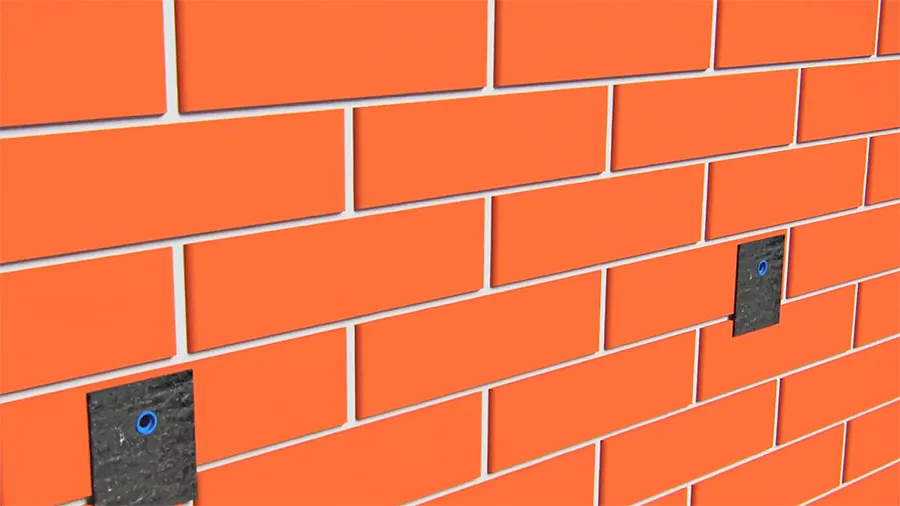

• Осмотр основания и его восстановление. Найдите трещины, отслоения, пустоты, следы разрушения. Все проблемные участки отремонтируйте: зачистите, покройте грунтовкой, заделайте ремсоставом.
• Удаление выступающих элементов. Срежьте болгаркой с отрезным диском или демонтируйте отливы, кронштейны, закладные и другие детали, которые мешают установке каркаса и утеплителя.

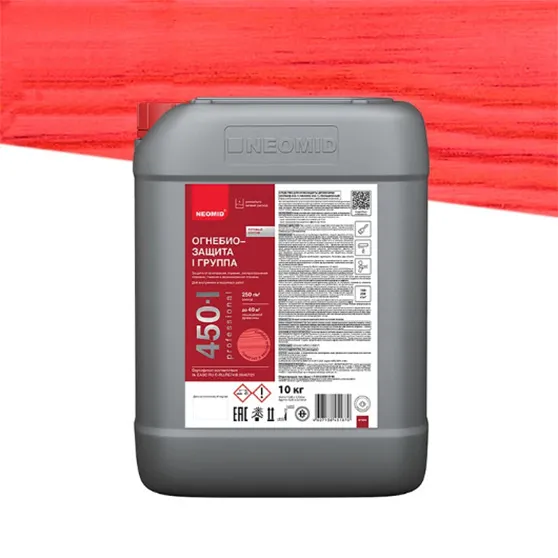

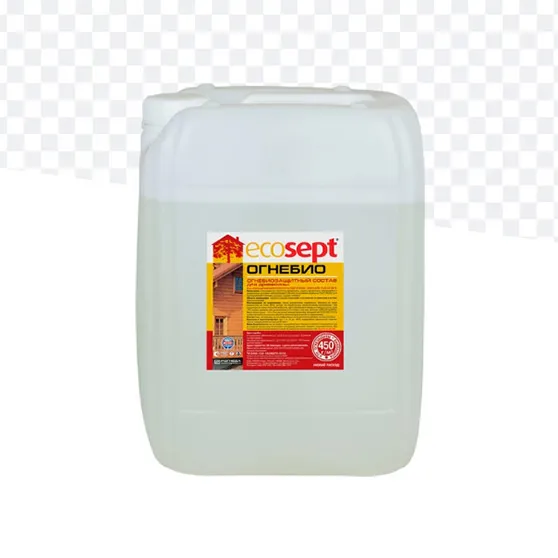

Деревянные и брусовые дома дополнительно обработайте огнебиозащитными антисептиками. Это снижает риск возгорания и защищает древесину от гниения. Щели между венцами заполните межвенцовым утеплителем или паклей, чтобы уменьшить теплопотери и предотвратить продувание конструкции.

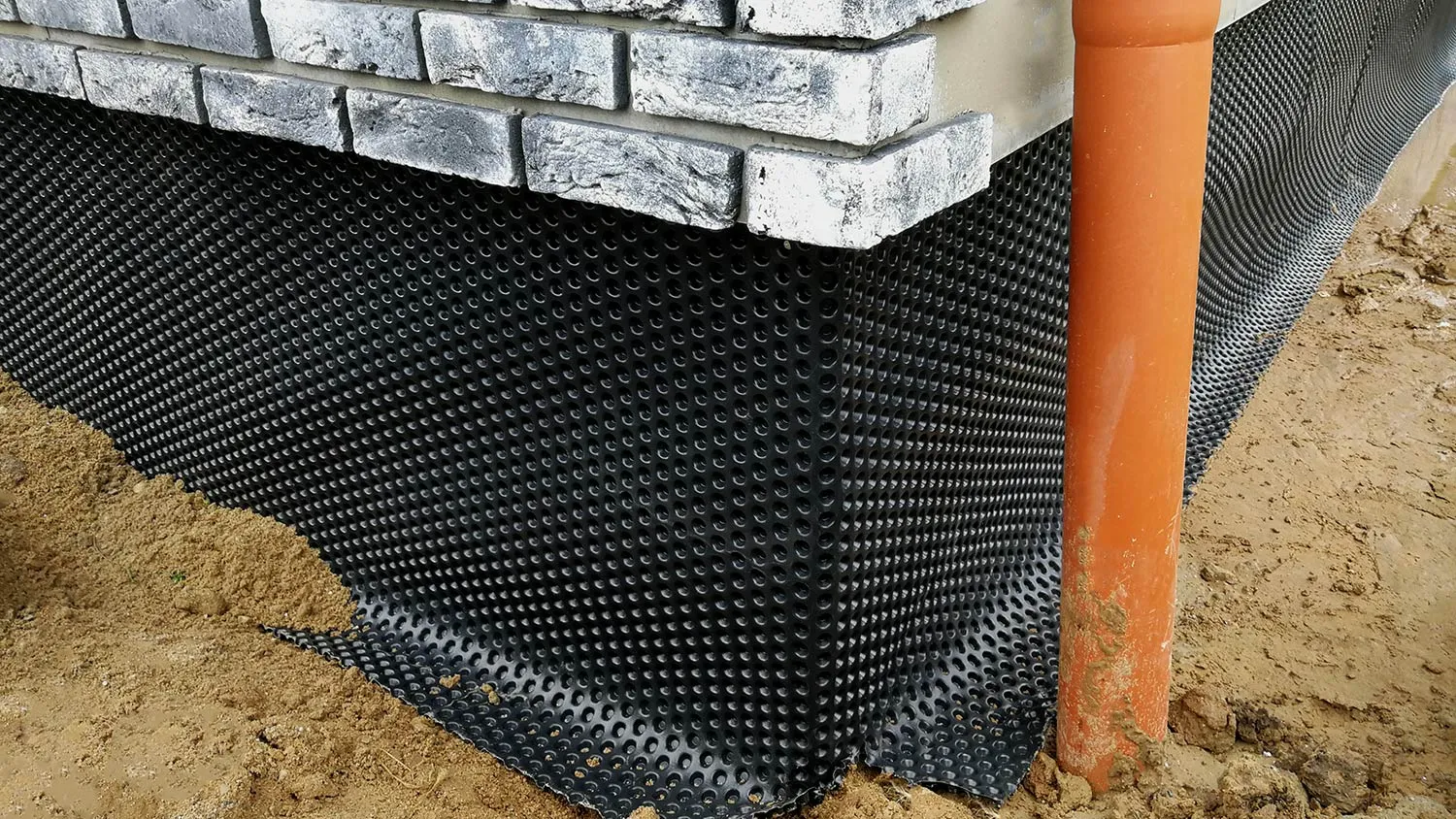

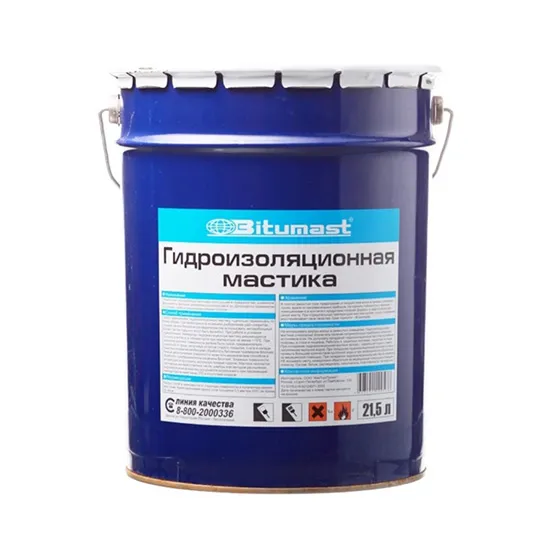

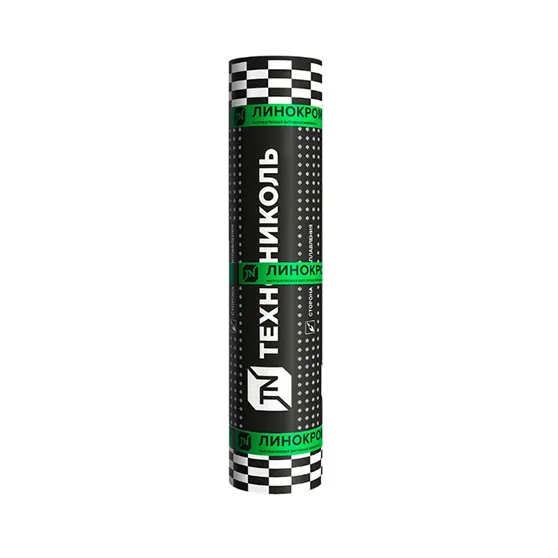

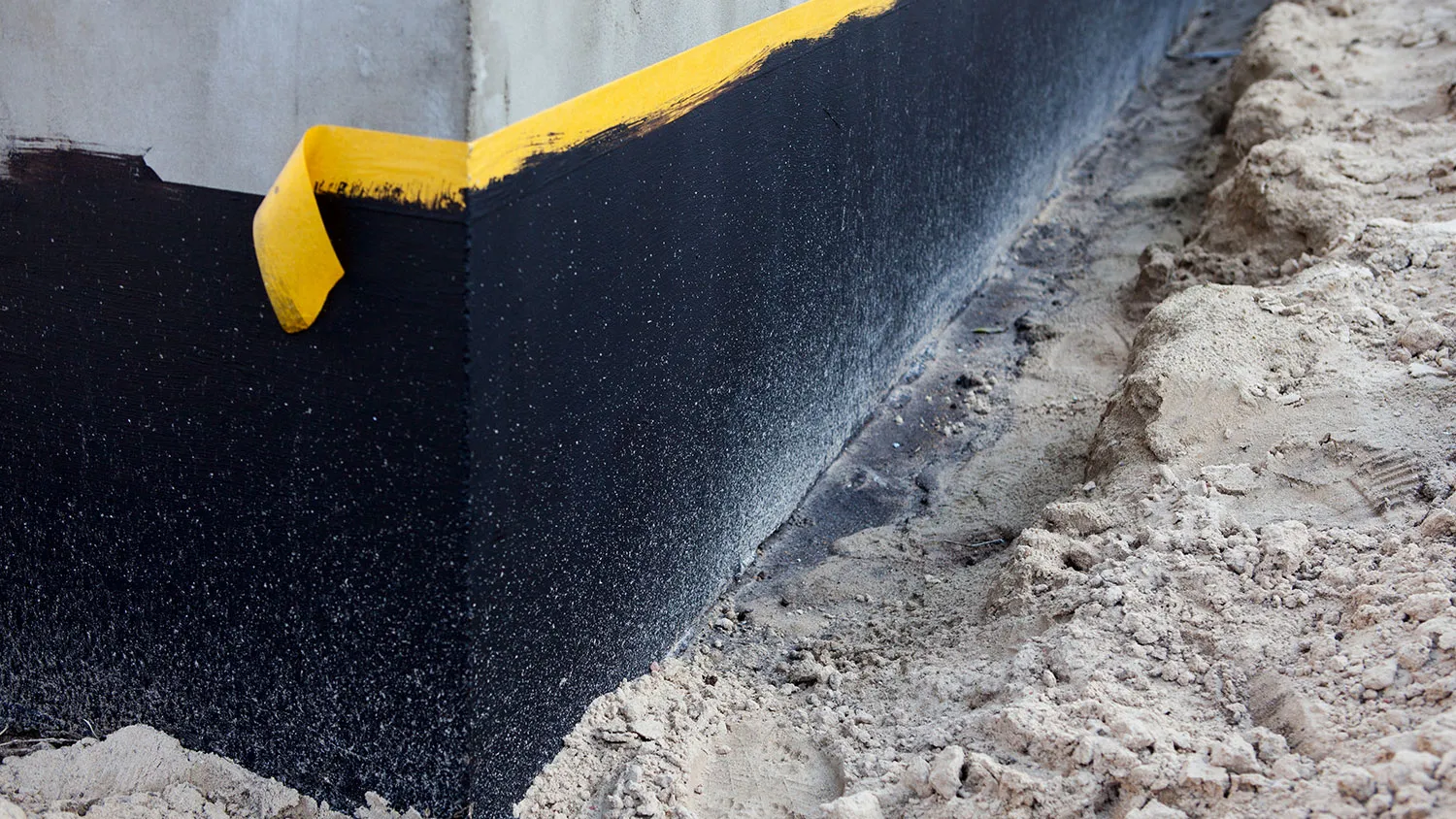

Особое внимание уделите цоколю. Защитите его от намокания, так как в нижней части вентилируемого фасада скапливается вода и снег. Нанесите рулонную или битумную (обмазочную) гидроизоляцию на очищенную поверхность с заходом на стену выше уровня отмостки. Сделайте слой сплошным, без разрывов.

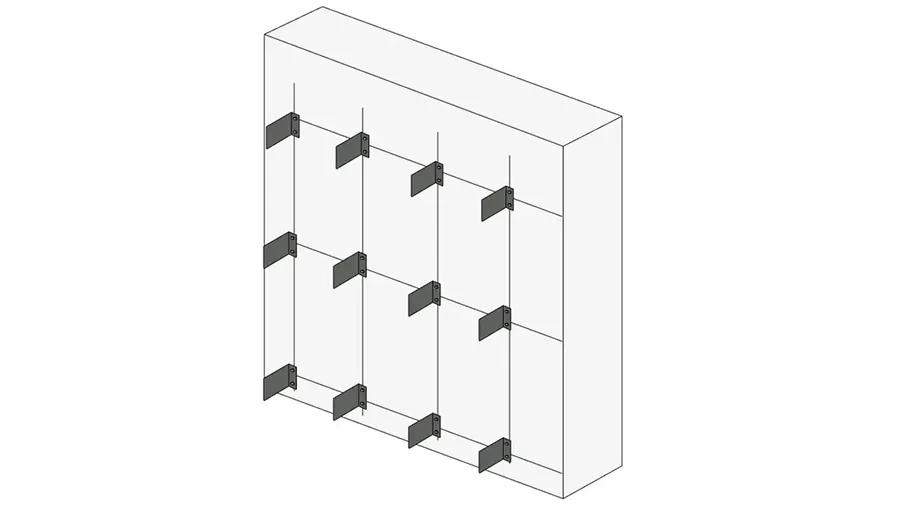

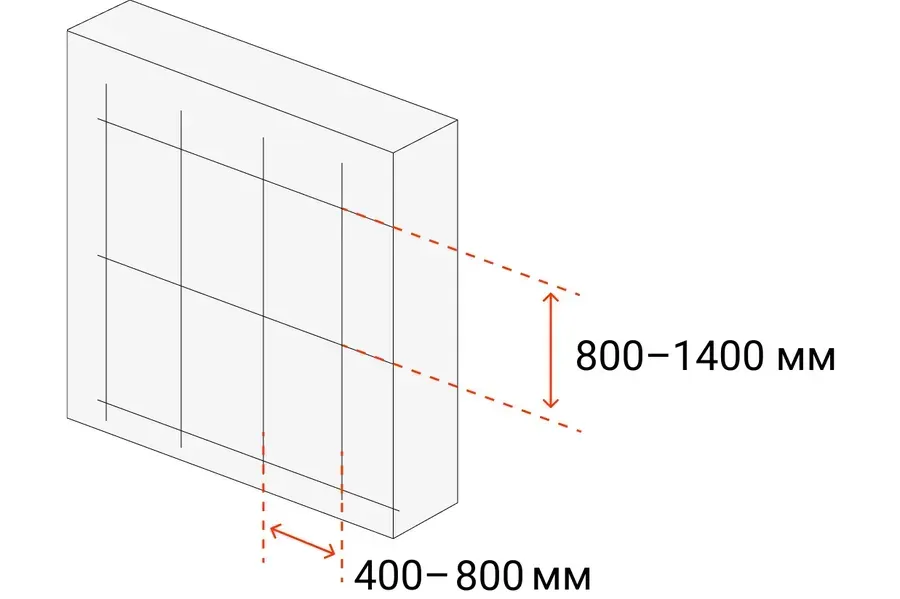

Следующий этап подготовки — определение шага установки кронштейнов. Для частных домов достаточно типовых значений:

• вертикальный шаг — 800–1400 мм
• горизонтальный — 400–800 мм

При этом шаг согласовывают с форматом облицовки: края плит или панелей должны опираться на вертикальные профили и иметь надежную точку крепления. Такой подход позволяет сочетать надежность подсистемы и удобство монтажа финишного слоя НВФ.

Также необходимо убедиться, что каркас выдержит расчетные нагрузки. Для этого используют СП 20.13330.2016 «Нагрузки и воздействия». Для проверки рассчитайте собственную нагрузку от фасада, добавьте к ней ветровую и запас 30 %. Проверьте, не превышают ли полученные нагрузки допустимые значения для кронштейнов, направляющих и крепежа.

Если самостоятельно выполнить такие расчеты сложно или есть сомнения в результате, лучше обратиться к профессионалу. Специалист проверит подсистему и подтвердит безопасность выбранных решений.

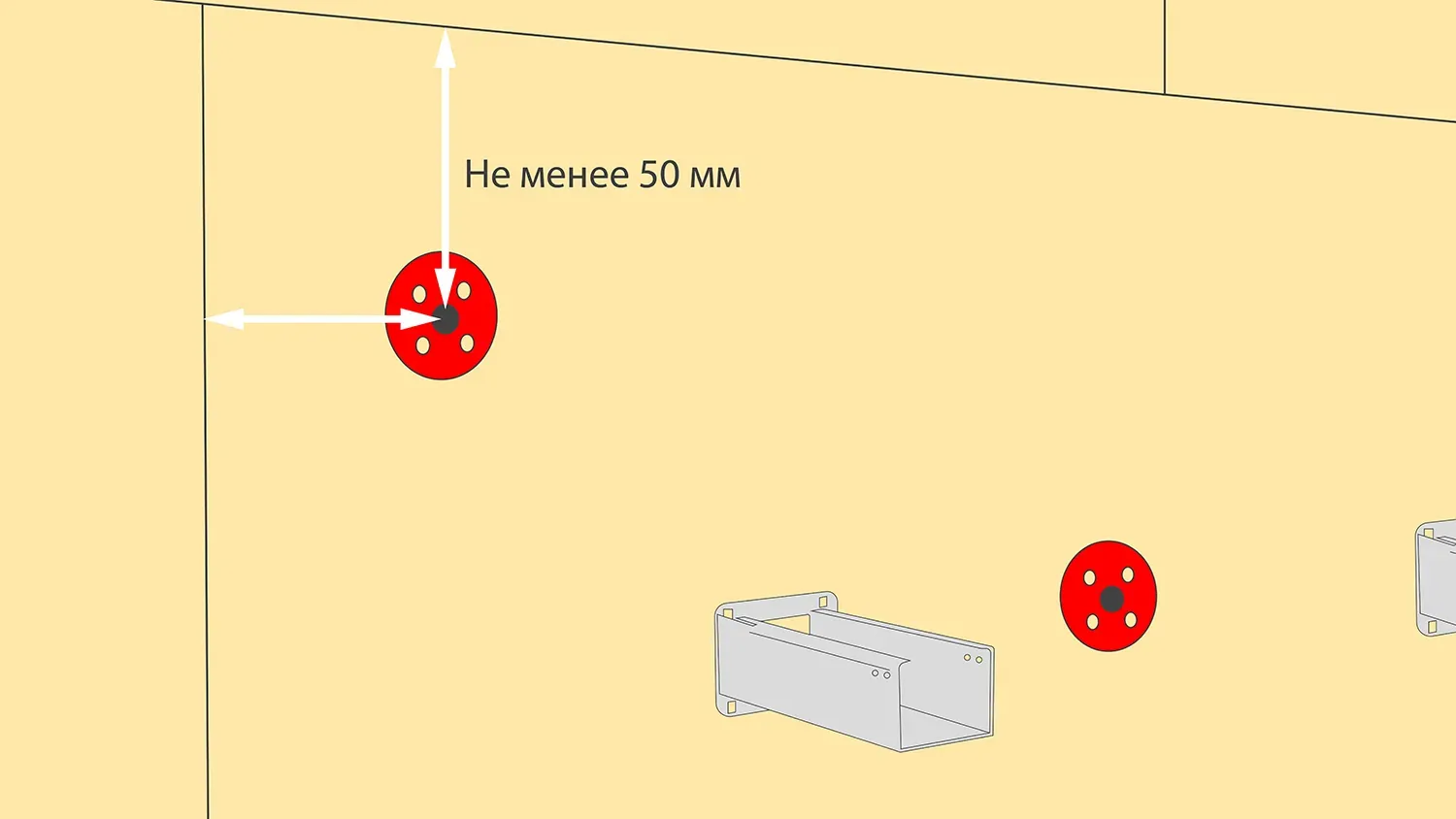

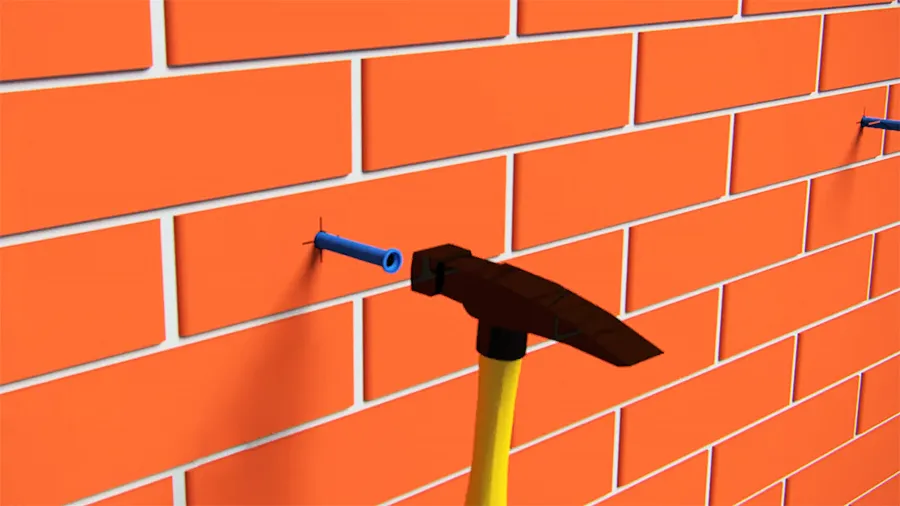

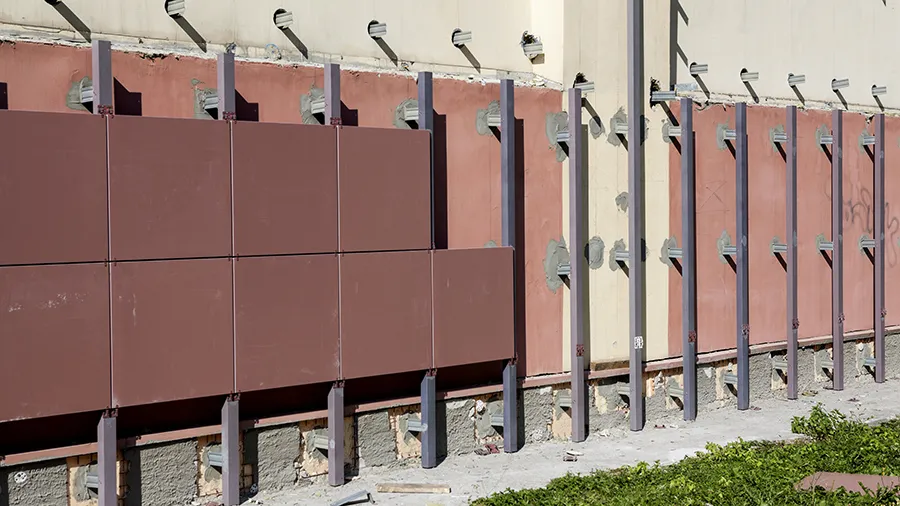

Установка несущей конструкции

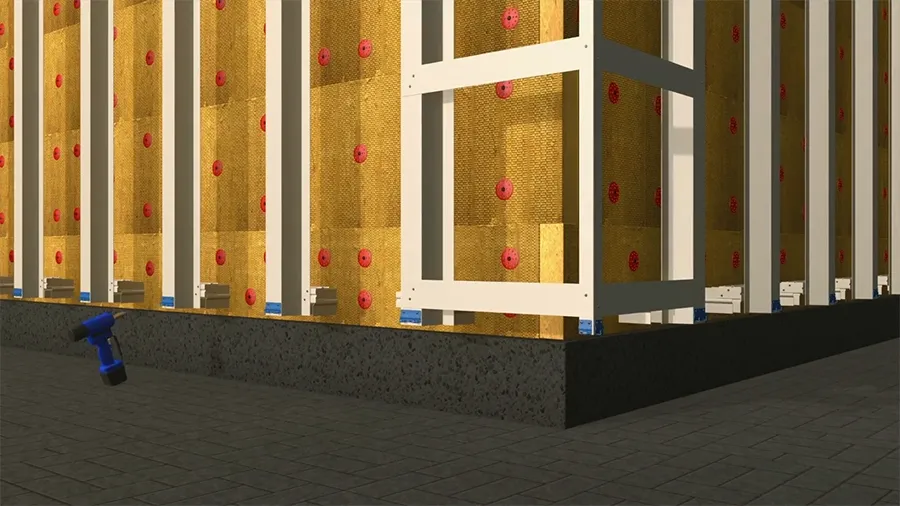

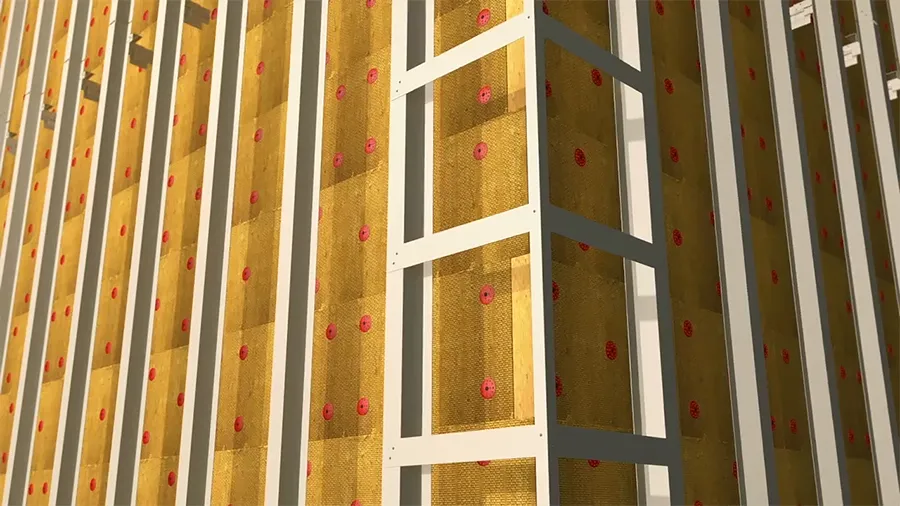

Следующий этап — монтаж подсистемы, на которой будет держаться утеплитель и облицовка. От точности разметки, правильного шага креплений и фиксации кронштейнов зависит надежность и долговечность всей конструкции.

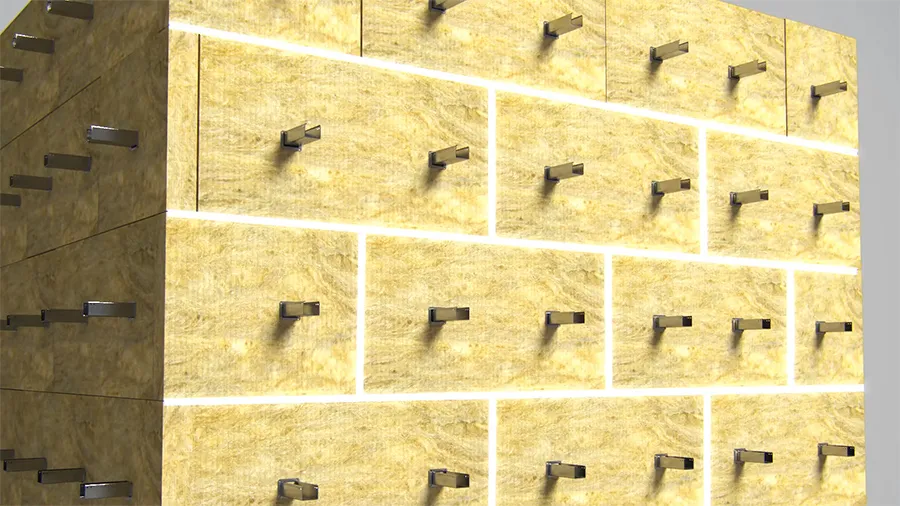

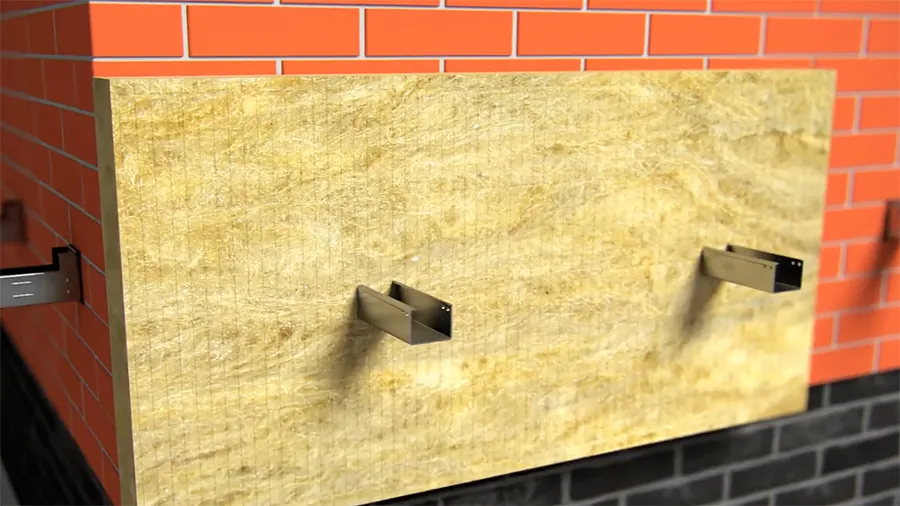

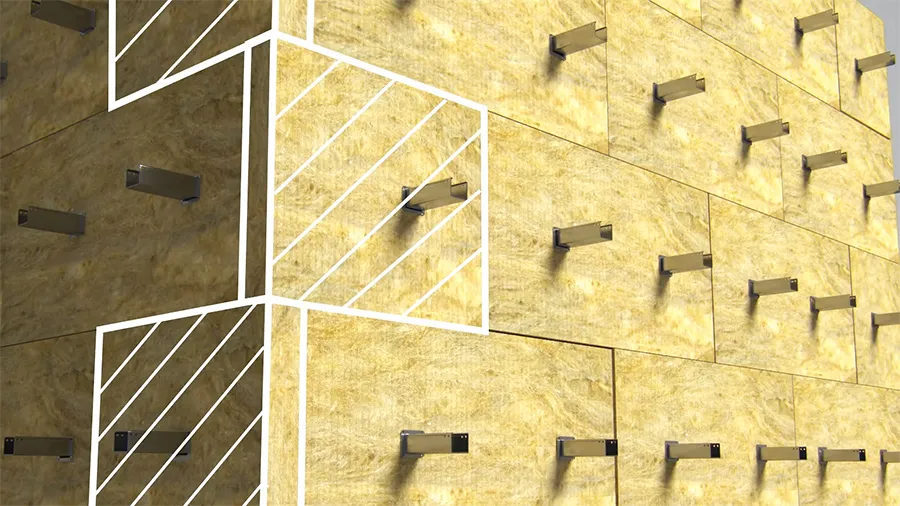

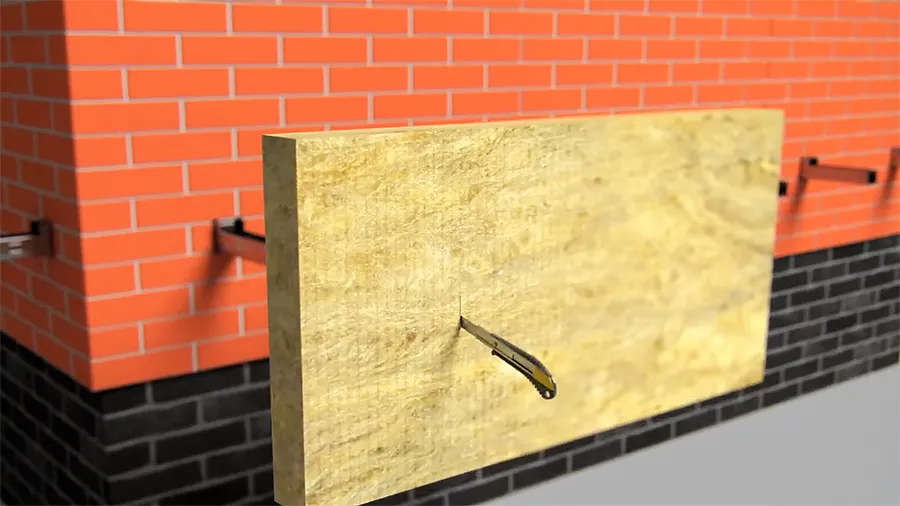

Монтаж теплоизоляции

Работайте в перчатках, очках или щитке, чтобы частички минеральной ваты не попали на руки и в глаза.

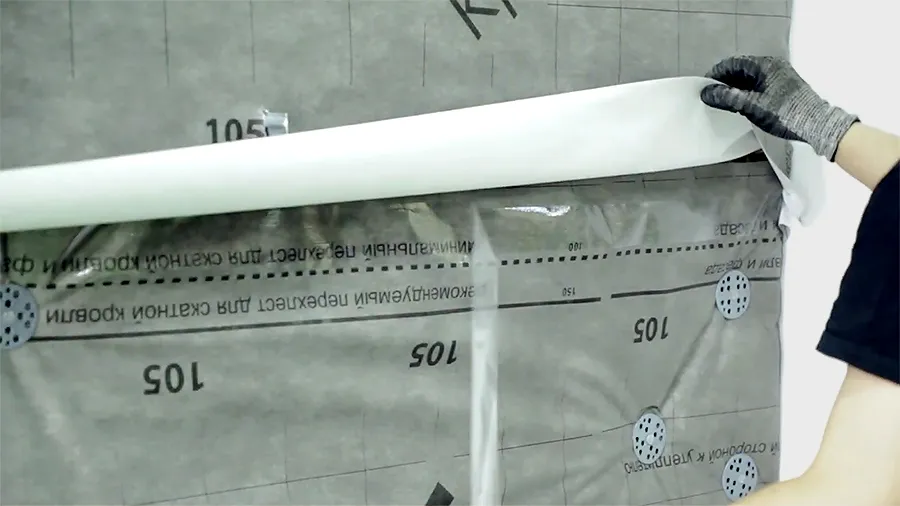

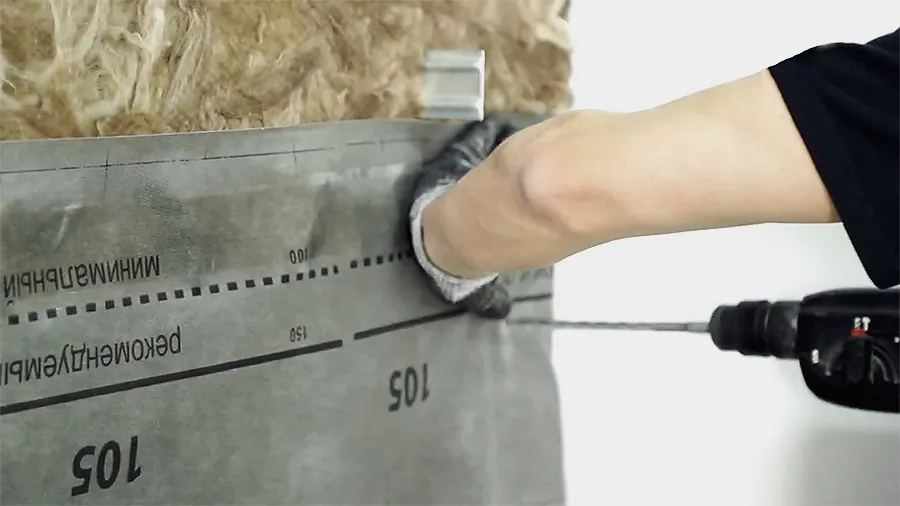

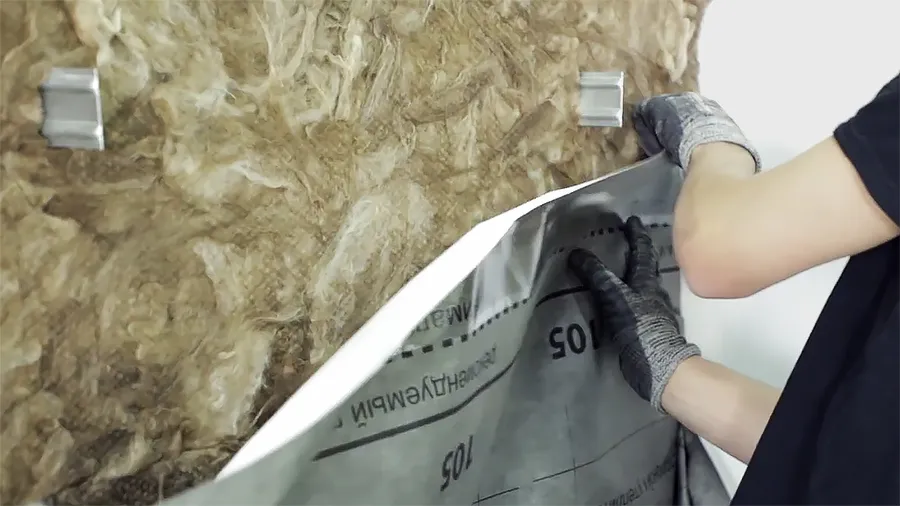

Укладка ветро-влагозащиты

Если на предыдущем шаге вы использовали гидрофобизированную минеральную каменную вату плотностью более 80 кг/м³, мембрану можно не укладывать. В других случаях этот этап обязателен. Если им пренебречь, утеплитель быстро потеряет свои свойства и разрушится.

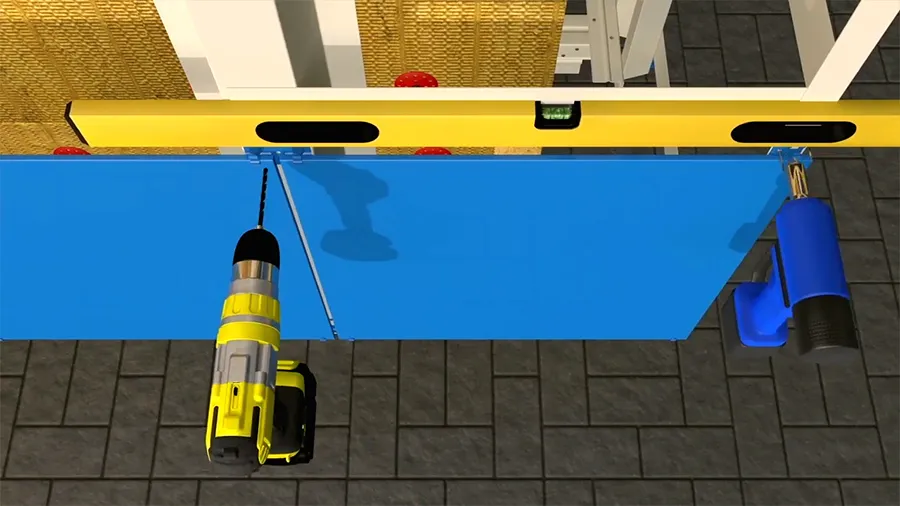

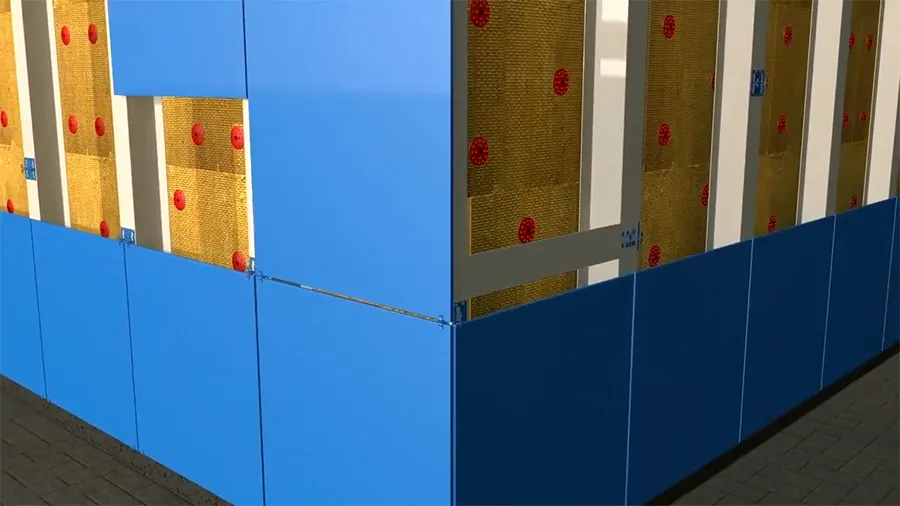

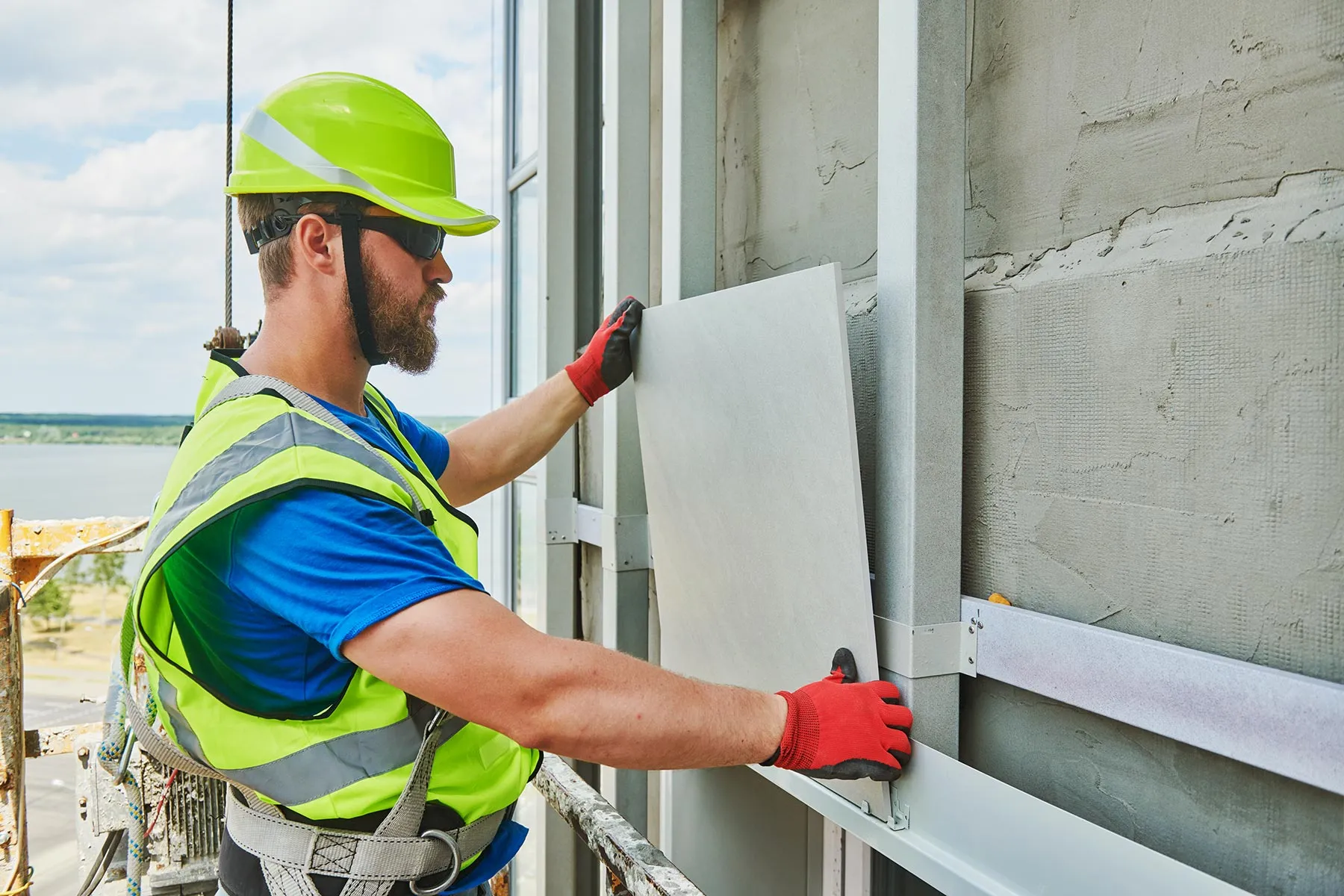

Финишная отделка фасада

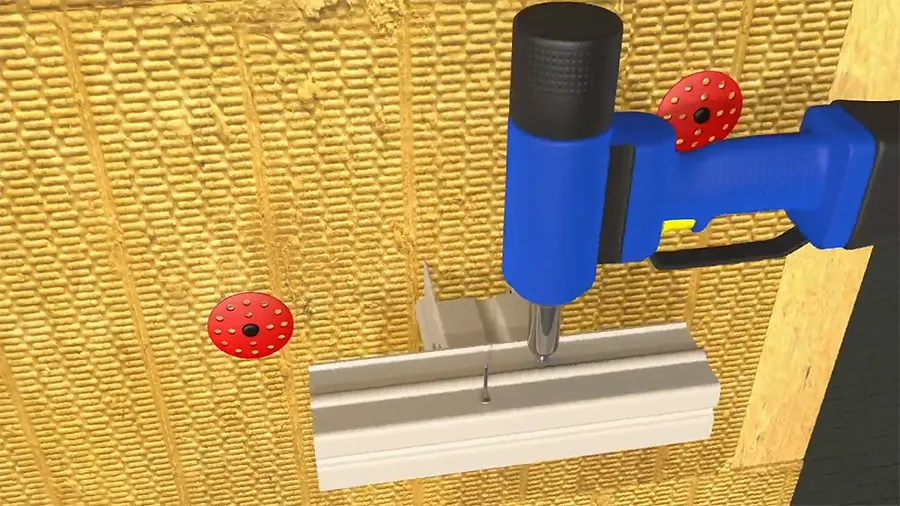

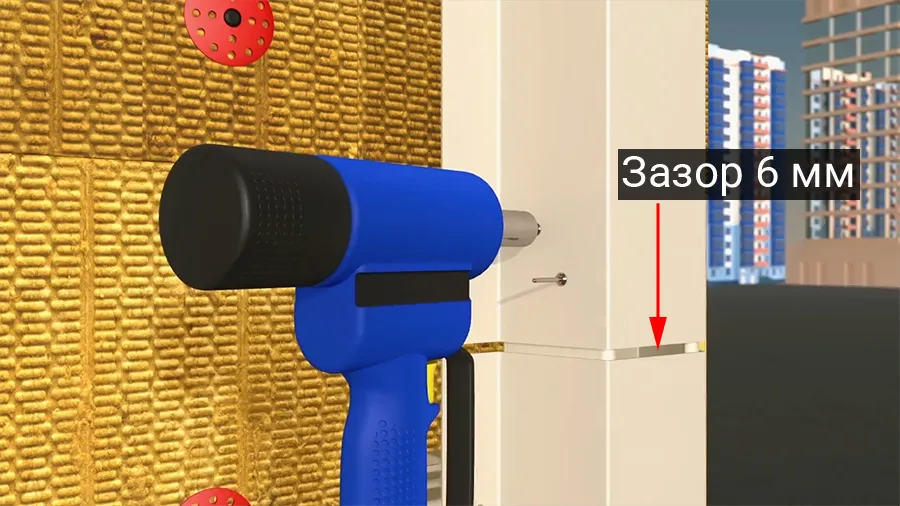

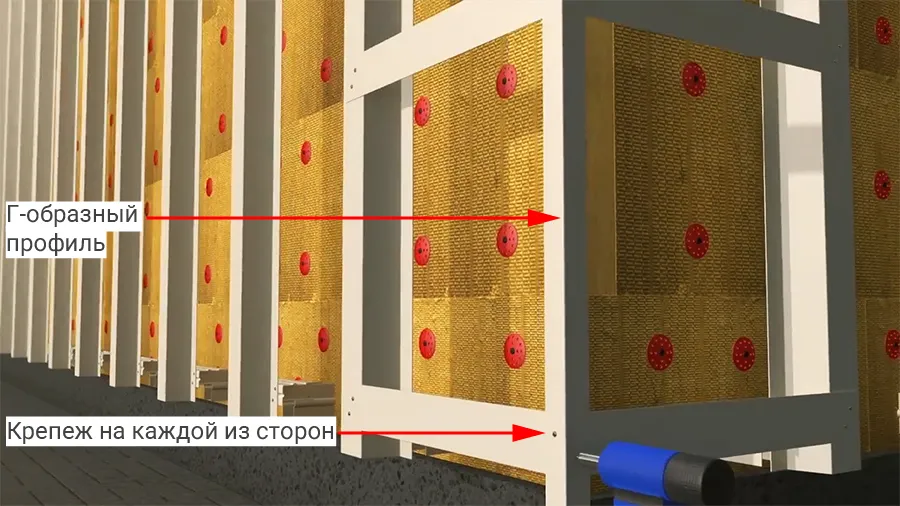

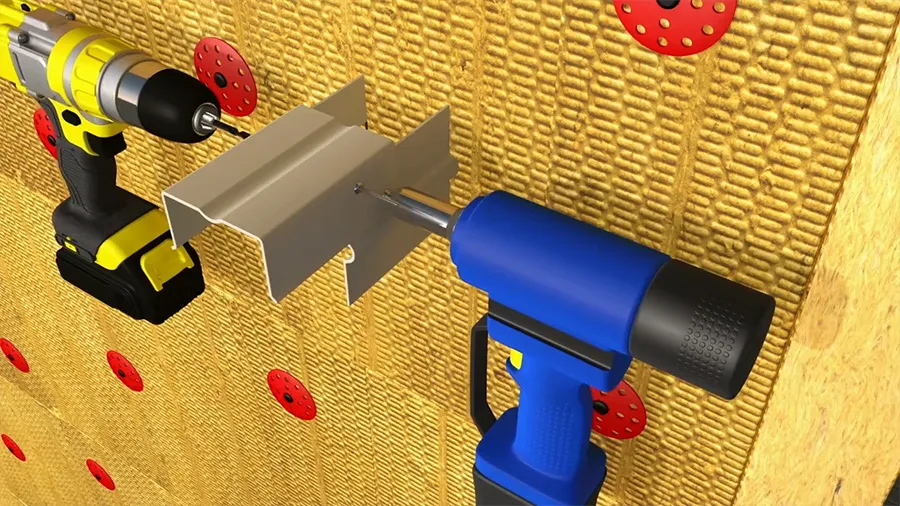

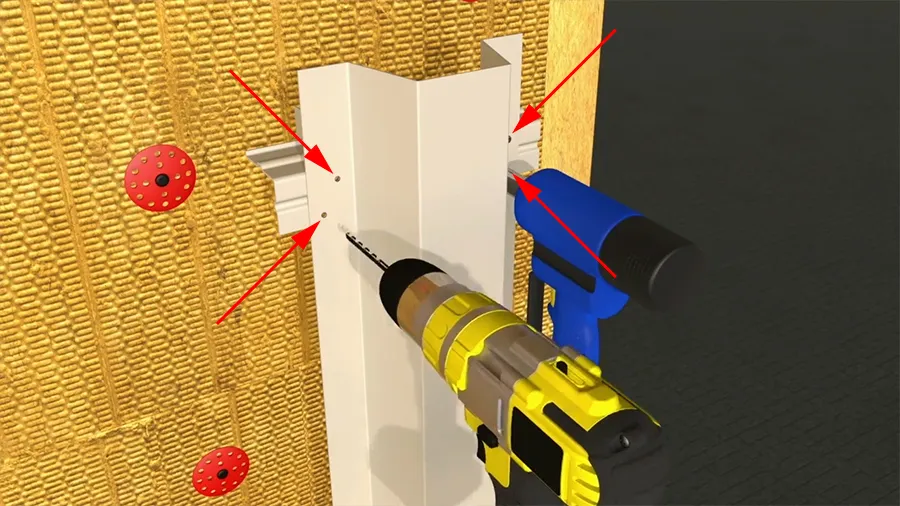

Перед началом облицовки нужно установить на кронштейны направляющие из профиля. Уже на них будем крепить финишное покрытие.

Ошибки при монтаже и как их избежать

Любое нарушение технологии при монтаже вентилируемого фасада может испортить результат работы и снизить эффективность системы. Чтобы дом оставался теплым и сухим, не допускайте следующих ошибок:

• Отсутствие вентзазора у цоколя или у крыши. Без него воздух не циркулирует, накапливается пар, стены намокают. Оставляйте зазор открытым с обеих сторон.
• Некачественные крепежи. Как следствие — коррозия, обрушение облицовки. Берите только сертифицированные фасадные дюбели. Соблюдайте шаг установки и инструкции производителя.
• Игнорирование температурного расширения. Направляющие или облицовку крепят встык. Из-за этого фасад деформируется, появляются вспучивания и трещины при изменении температуры. Оставляйте зазоры, предусмотренные производителем, для свободного расширения материалов.
• Слишком маленький вентиляционный зазор. Влага не успевает уйти и оседает конденсатом на задней стенке облицовки. Это приводит к обледенению и может вызвать срыв отделки.
• Неправильный выбор ветро-влагозащиты. Паропроницаемость снижается, утеплитель намокает, эффективность теплоизоляции падает. Подбирайте мембрану с подходящими для НВФ характеристиками.

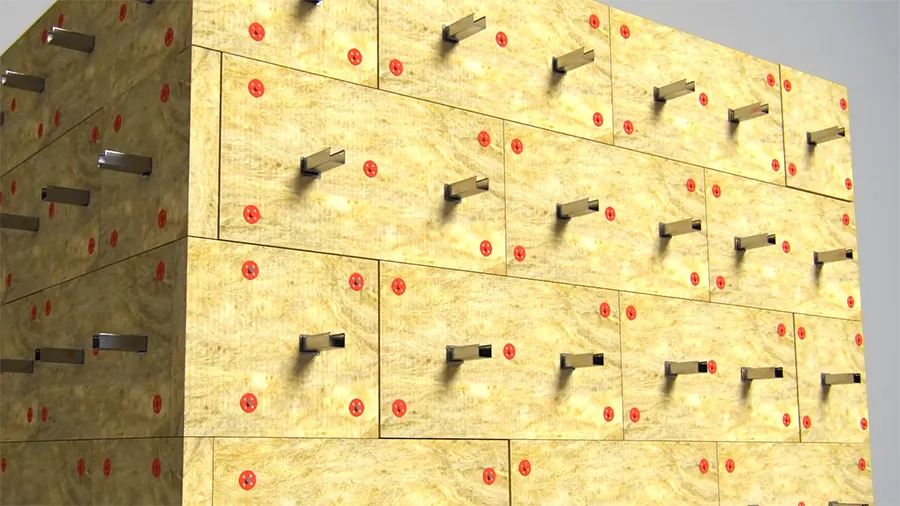

• Недостаточное количество крепежа теплоизоляции. Если тарельчатые дюбели установлены в меньшем количестве или отсутствуют в углах, утеплитель может выпасть или провиснуть. Нужно не менее 5 крепежей на стандартную плиту, и обязательно фиксируйте углы.

Часто задаваемые вопросы

Резюме

Вентилируемый фасад — система наружного утепления зданий с воздушным зазором между утеплителем и облицовкой. Такая технология защищает дом от воды, ветра и механических повреждений, повышает энергоэффективность и выводит точку росы за пределы несущей конструкции.

Система подходит для кирпичных, газобетонных, деревянных и каркасных построек. Ее быстро возводят без выравнивания стен, легко ремонтируют локально. Срок эксплуатации — от 40 лет.

При полном классическом монтаже НВФ состоит из основания (наружной стены), несущей подсистемы, утеплителя, ветро-влагозащиты, направляющих профилей, вентиляционного зазора и облицовочного материала.
