Если вы уверены в своих силах, разводку труб в ванной и туалете можно сделать самостоятельно. Если же вы привлечете сантехника — будет полезно понимать логику работы мастера. Разберемся, как спроектировать трубопровод, какие трубы для него выбрать и как их смонтировать.
Источник: Ruslan Grumble/shutterstock.com/FOTODOM, изображение модифицировано редакцией
План разводки в ванной
Если в санузле делают капитальный ремонт и просто меняют старые, изношенные трубы на новые, оставляя сантехнику на своих местах, то план разводки не нужен. А при отделке санузла в новостройке или при перепланировке важно продумать расположение сантехники, чтобы определить пути прокладки труб.

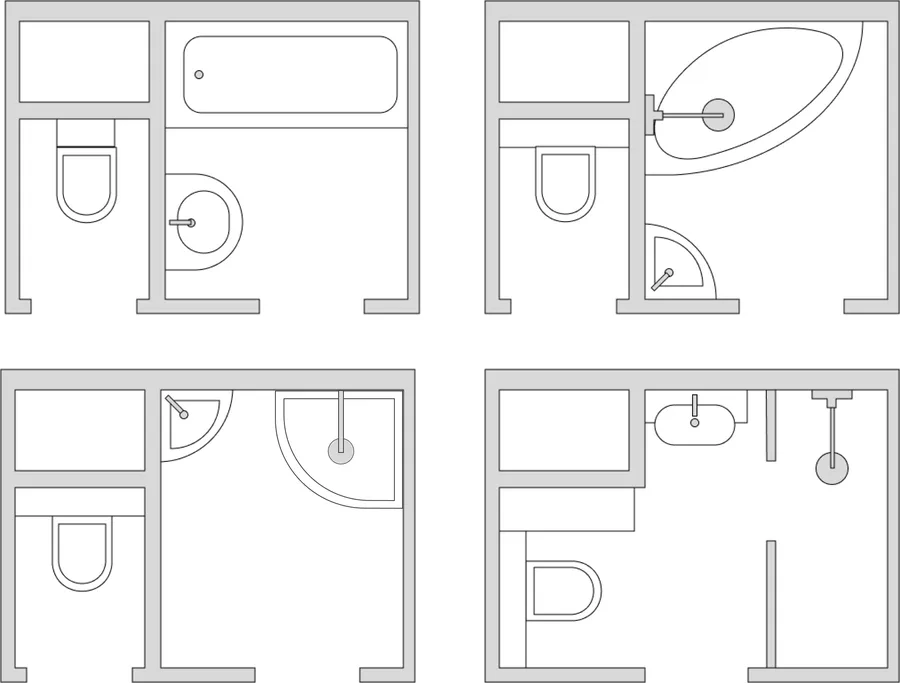

Нарисуйте на миллиметровой бумаге план ванной в масштабе и расположите на нем всю сантехнику так, чтобы ею было удобно пользоваться. Учтите, что ванну или душ нужно ставить как можно ближе к канализационному стояку, чтобы для нормального стока воды их не пришлось дополнительно поднимать.
Рассмотрите разные варианты размещения сантехники, чтобы выбрать самый удобный для себя
Некоторые сантехнические приборы на плане не отображают, но все равно помнят про них при проектировании трубопроводов:

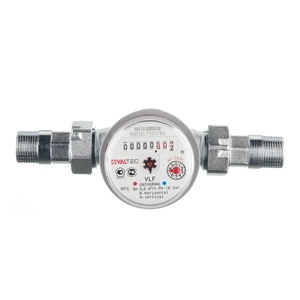

- водяные счетчики — к ним должен быть доступ с достаточным простором, чтобы можно было снять показания или заменить прибор

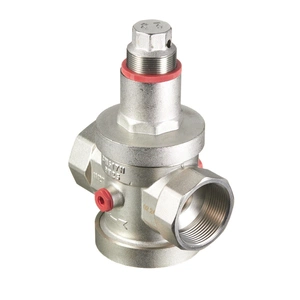

- редукторы давления для понижения давления воды

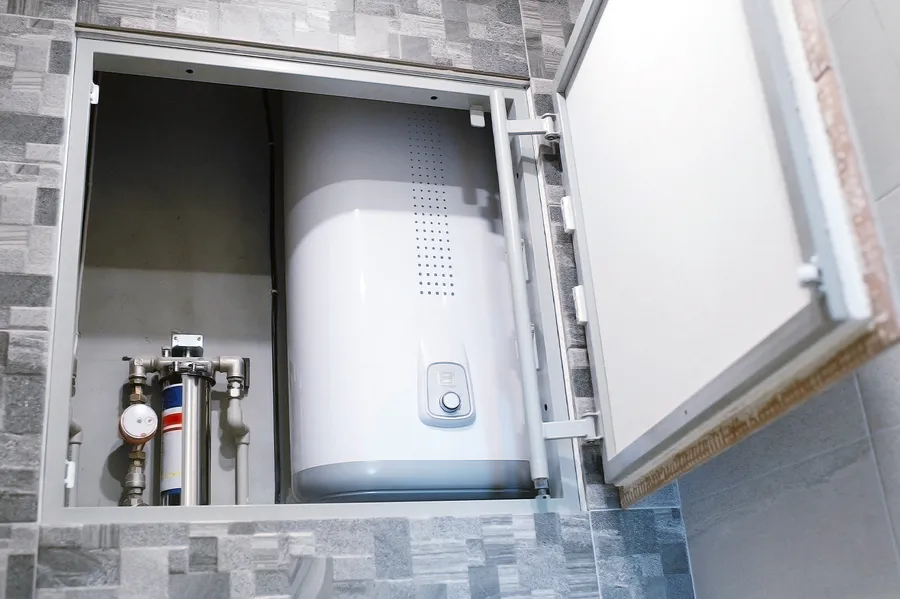

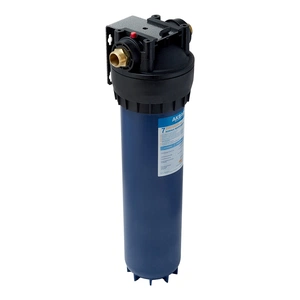

- магистральные водяные фильтры — к ним тоже нужен удобный доступ, потому что периодически их придется обслуживать — контролировать загрязнение, промывать, менять фильтрующий элемент или фильтр целиком

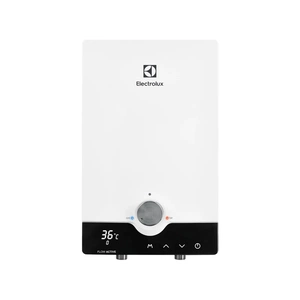

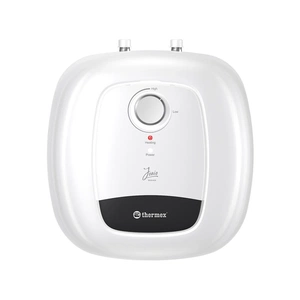

- водонагреватель на время отключения горячей воды — он должен быть снабжен электропитанием и вентилями для полного отсоединения от водопровода
- пожарный кран с пожарным шлангом
Наружная или скрытая прокладка
Трубы можно прокладывать открыто, закрепляя их на поверхности стены, или скрыто, под финишной отделкой — в коробах, под плиточной облицовкой в штрабах или внутри гипсокартонных перегородок.

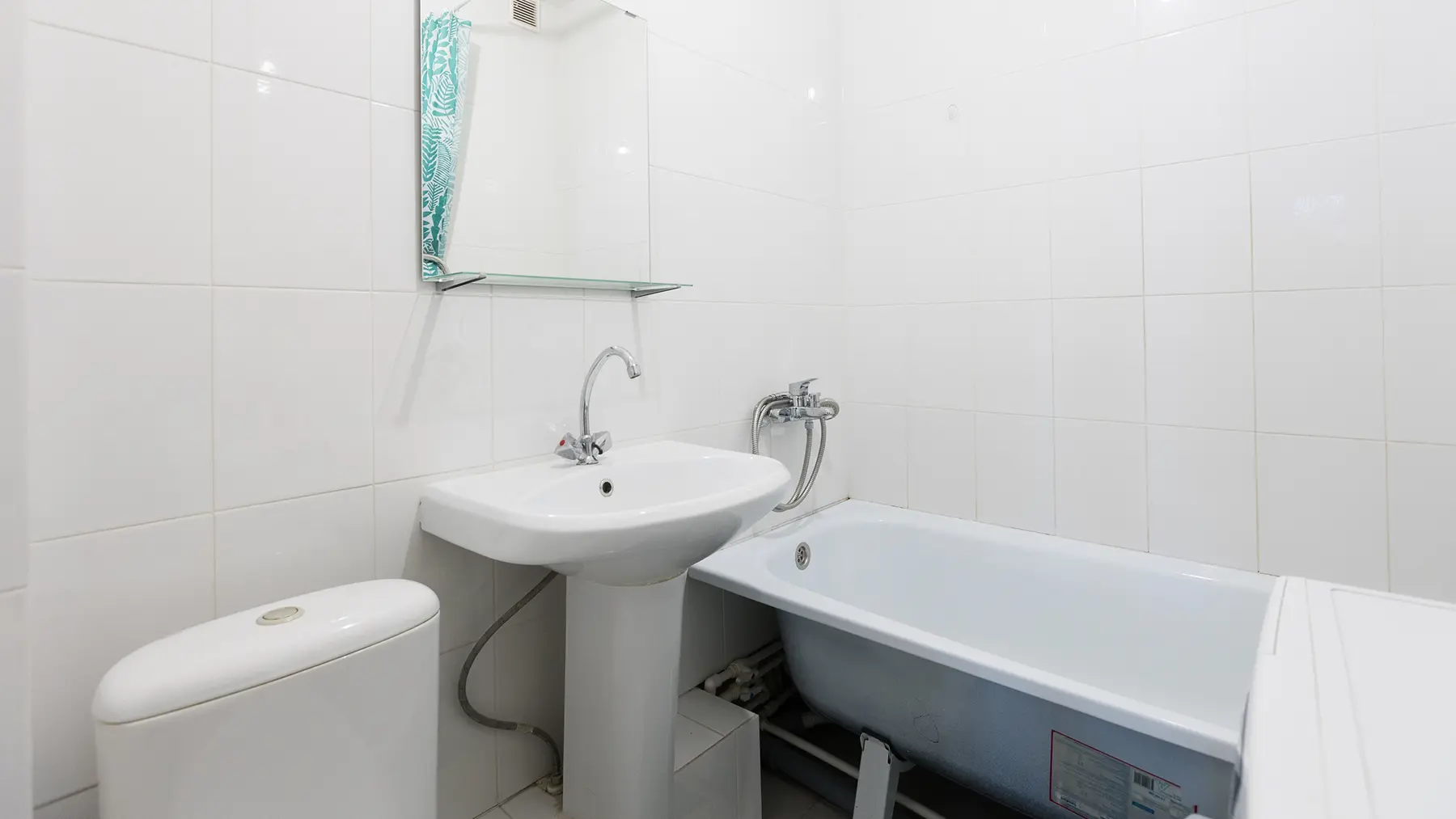

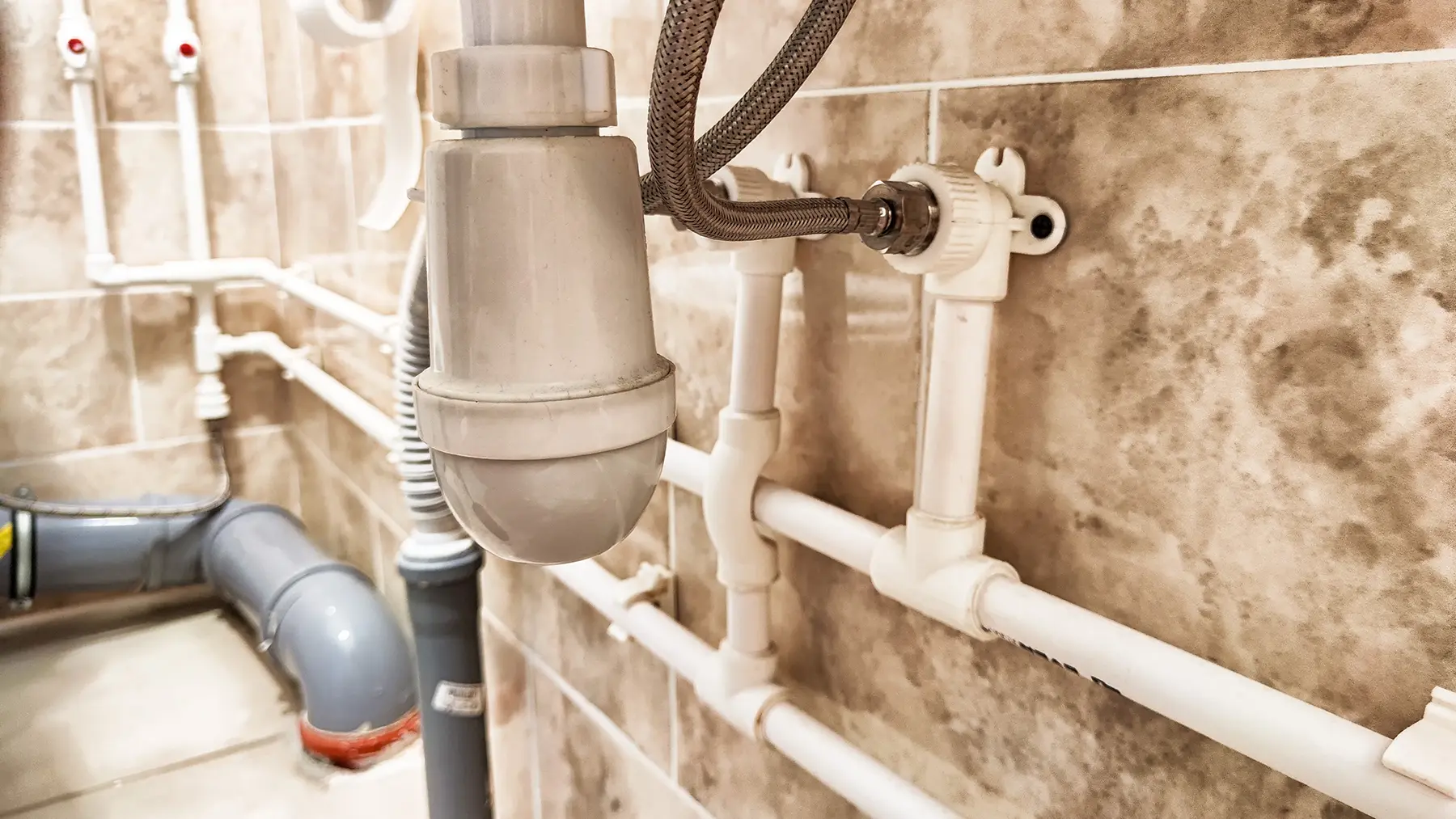

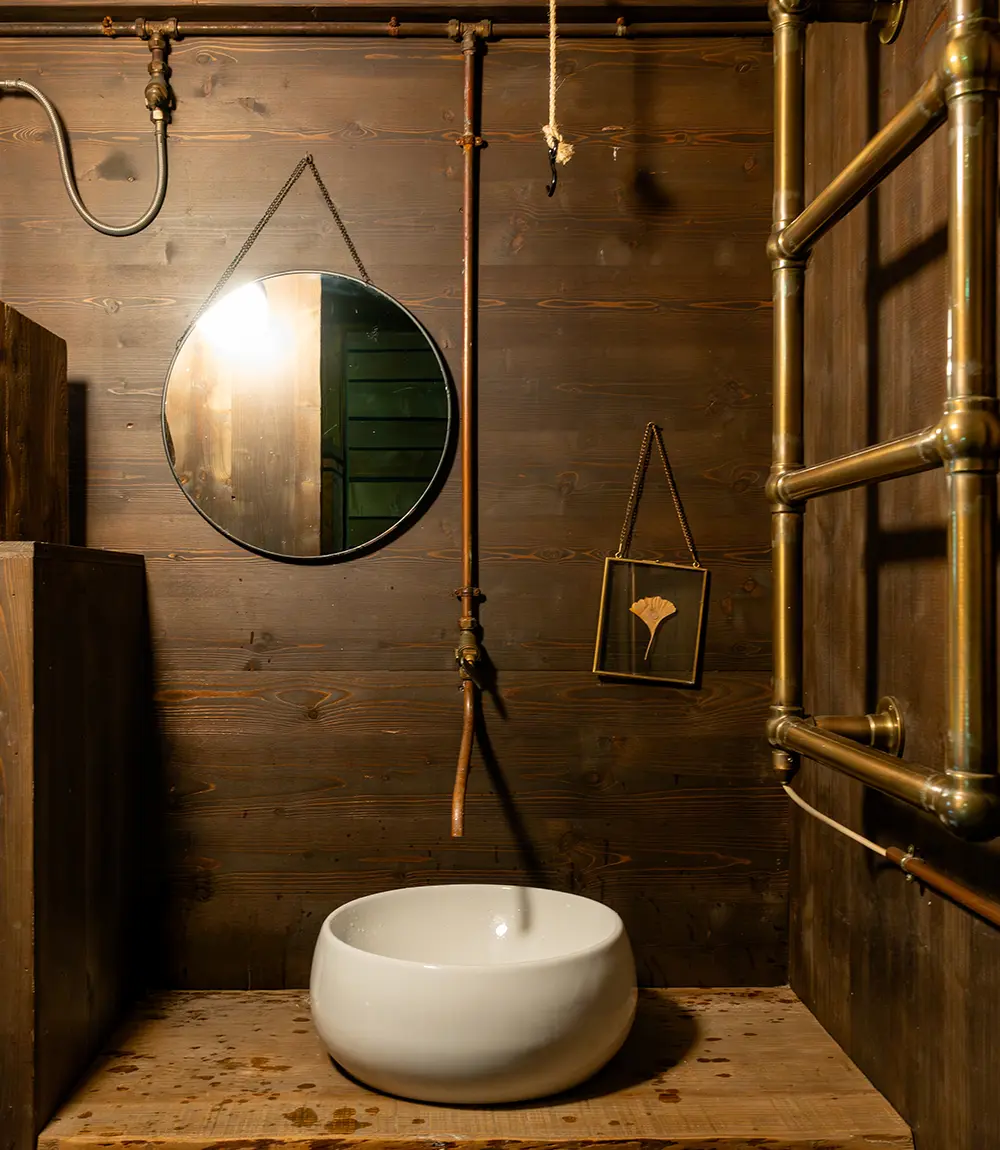

Наружный способ прокладки труб самый быстрый и наименее трудоемкий. Такой трубопровод легко отремонтировать или заменить, но проложенные поверх финишной отделки трубы портят интерьер ванной.
Источник: KELENY/shutterstock.com/FOTODOM, изображение модифицировано редакцией

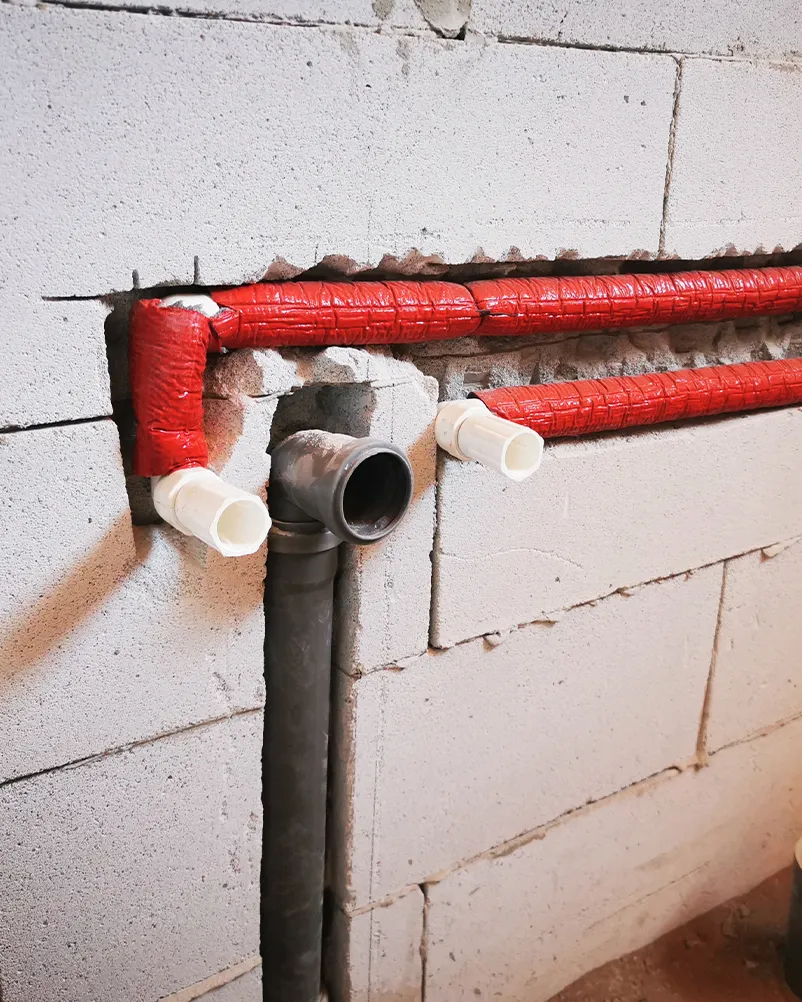

При скрытой прокладке трубопровода приходится штрабить стены или делать коробы из гипсокартона — это дополнительные трудозатраты и расходы. Скрытый трубопровод монтируют после штукатурки, но до окончательной отделки стен.

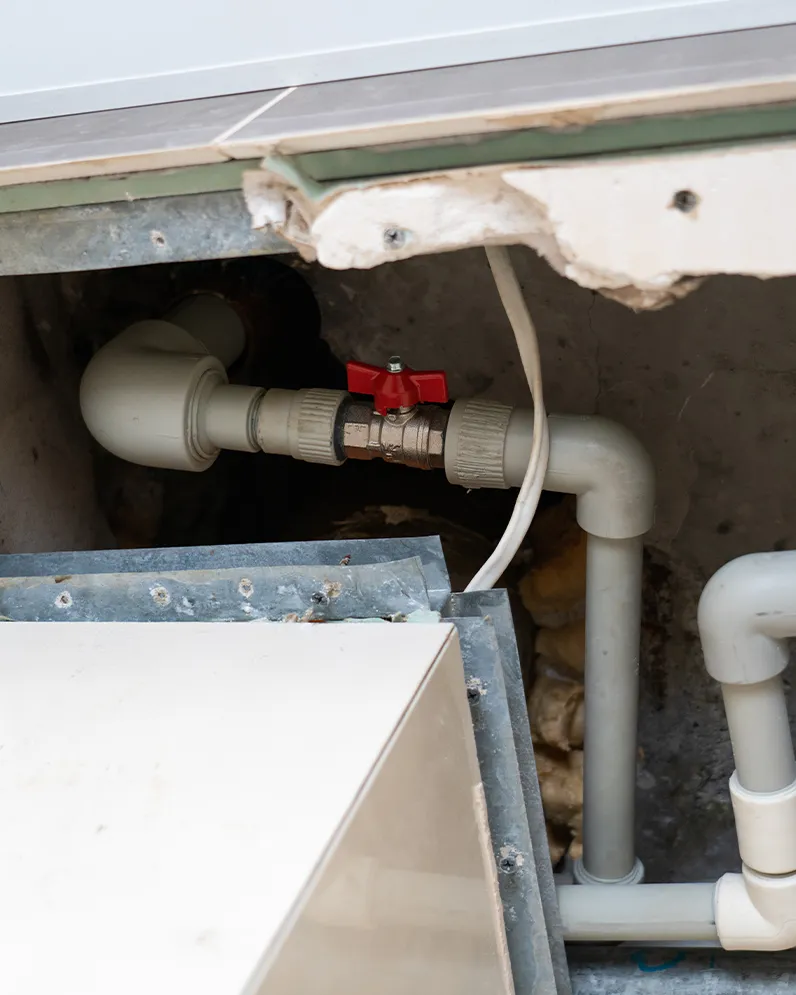

На практике обычно комбинируют разные способы прокладки. Часть труб прячут в штрабы или коробы, а там, где их не видно — под ванной и в сантехнических шкафах, — прокладывают открыто.
Источник: Artem Glushchenko/shutterstock.com/FOTODOM, изображение модифицировано редакцией
Способ разводки труб
В любом санузле воду нужно подводить к нескольким потребителям: унитазу, раковине, ванне или душу, стиральной машине. Подключить их можно двумя способами — последовательно и параллельно через коллектор.
Последовательная разводка

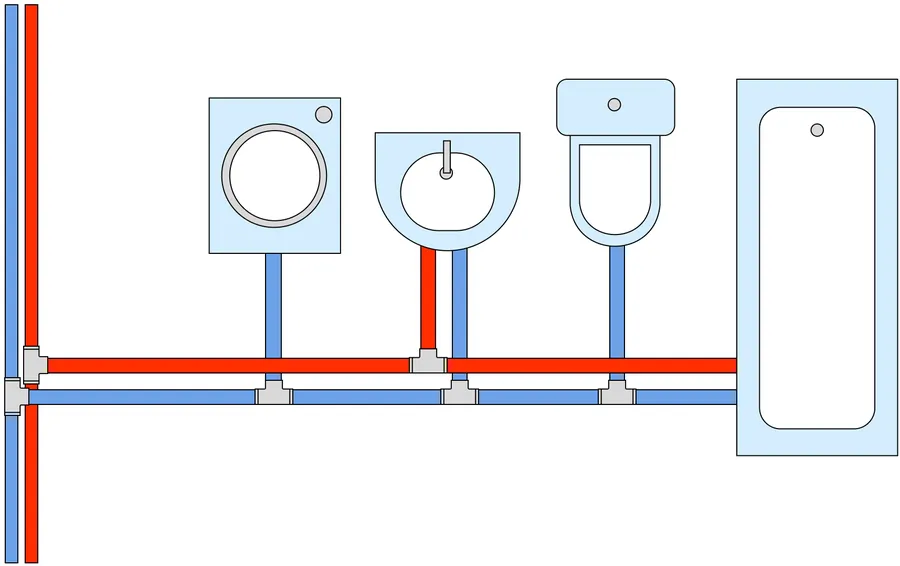

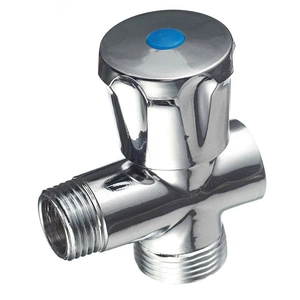

При последовательной разводке (ее также называют тройниковой) трубы с холодной и горячей водой ведут от стояков водоснабжения, последовательно подключая к ним все сантехнические приборы. При этом отводы от трубопровода делают с помощью тройников или проходных водорозеток.
Преимущества последовательной разводки:
- минимальный расход труб и запорной арматуры
- небольшая трудоемкость — при скрытой проводке не нужно делать широкие штрабы и монтировать много труб
Недостатки последовательной разводки:
- в случае неисправности на время ремонта приходится отключать весь трубопровод, а значит, все подключенные к нему сантехнические приборы работать не будут
- из-за необходимости монтировать для каждого сантехнического прибора отвод через тройники в трубопроводе получается много соединений — это снижает его надежность
- включение и отключение потребителей воды вызывает заметные скачки давления во всем трубопроводе; если при этом кранами пользуются одновременно несколько людей, температура воды может быть нестабильной
Параллельная разводка

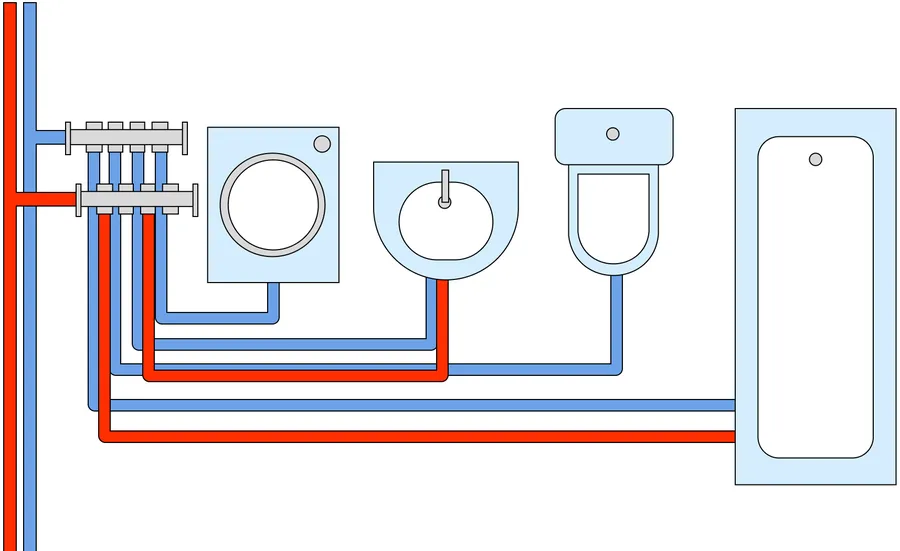

При параллельной (коллекторной) разводке вода от стояков поступает в коллекторы, а уже от них к каждому потребителю идет пара труб с холодной и горячей водой. Обычно на коллекторе есть отдельные вентили на каждую отходящую от него трубу.
Преимущества коллекторной разводки:
- неисправную ветвь трубопровода или сантехническое оборудование можно отключить, при этом все остальное будет работать
- при включении и выключении воды в одном месте скачки давления в трубопроводе минимальны и остальные потребители неудобств не испытывают
Недостатки коллекторной разводки:
- для трубопровода нужно купить много труб — расход по сравнению с последовательным подключением может быть в 2–3 раза больше
- трудоемкость монтажа, соответственно стоимость работы выше — каждую ветвь нужно монтировать отдельно
Схема разводки
На следующем этапе нужно продумать, где пройдут трубы и будут располагаться выводы трубопровода для присоединения оборудования. При выборе оптимального решения учитывают расположение стояков и сантехнических приборов, способ разводки и особенности конкретного санузла.
Водопроводные трубы должны как можно меньше пересекаться между собой, а также не должны пересекаться с электропроводкой. Нужно проложить трубы так, чтобы при монтаже навесного оборудования (шкафов, раковин или бойлера) их нельзя было повредить.
Виды труб
В продаже есть несколько видов труб, которые можно использовать для устройства водопровода. Они изготовлены из разных материалов, различаются характеристиками и технологией монтажа. Из каких бы труб ни был сделан водопровод, если он спроектирован и смонтирован правильно, то прослужит несколько десятков лет.
Полипропиленовые трубы

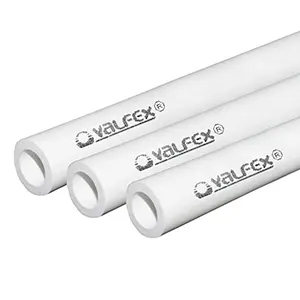

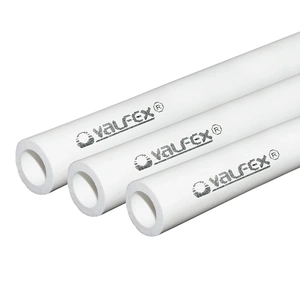

Полипропилен — один из самых популярных материалов для водопровода в квартире или частном доме. Полипропиленовые трубы прочные, достаточно простые в монтаже и недорогие.
Полипропиленовые трубы соединяют сваркой: с помощью специального сварочного аппарата детали разогревают до температуры, при которой полипропилен размягчается. Затем их соединяют, и после остывания пластика образуется практически монолитное неразъемное соединение.

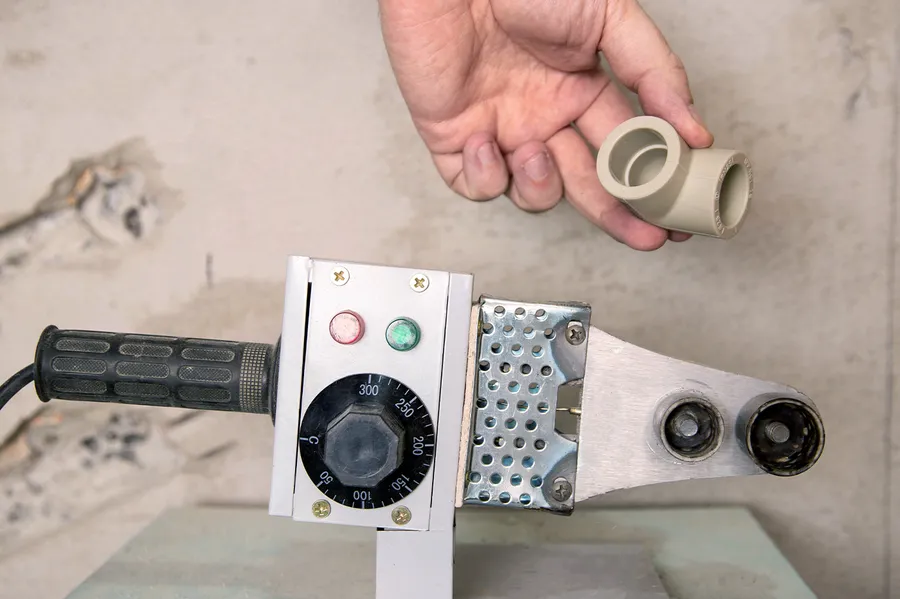

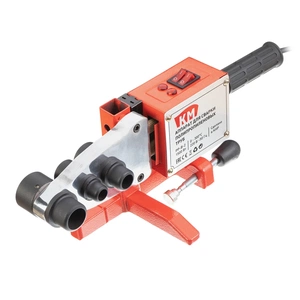

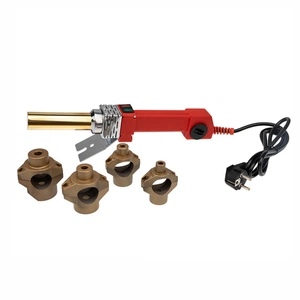

Сварочный аппарат для полипропиленовых труб. Источник: HenadziPechan/shutterstock.com/FOTODOM, изображение модифицировано редакцией

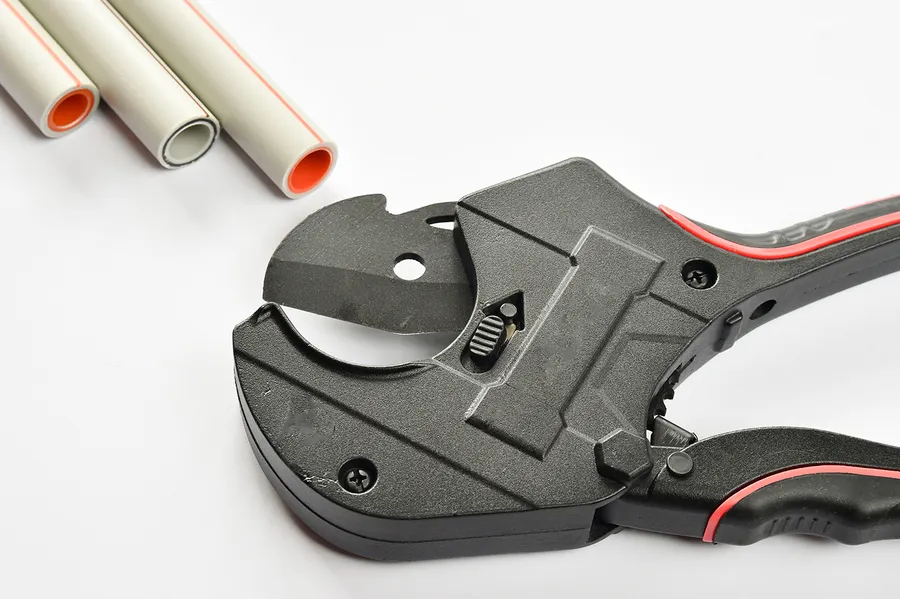

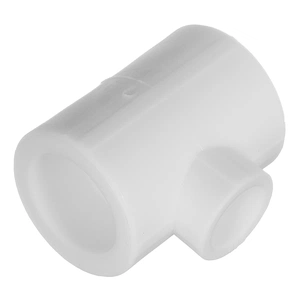

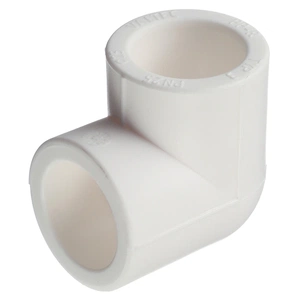

Изгибать полипропиленовые трубы нельзя. Прямолинейные отрезки соединяют сваркой с помощью уголков на 45° и 90°. Ответвления от трубы делают с помощью тройников.

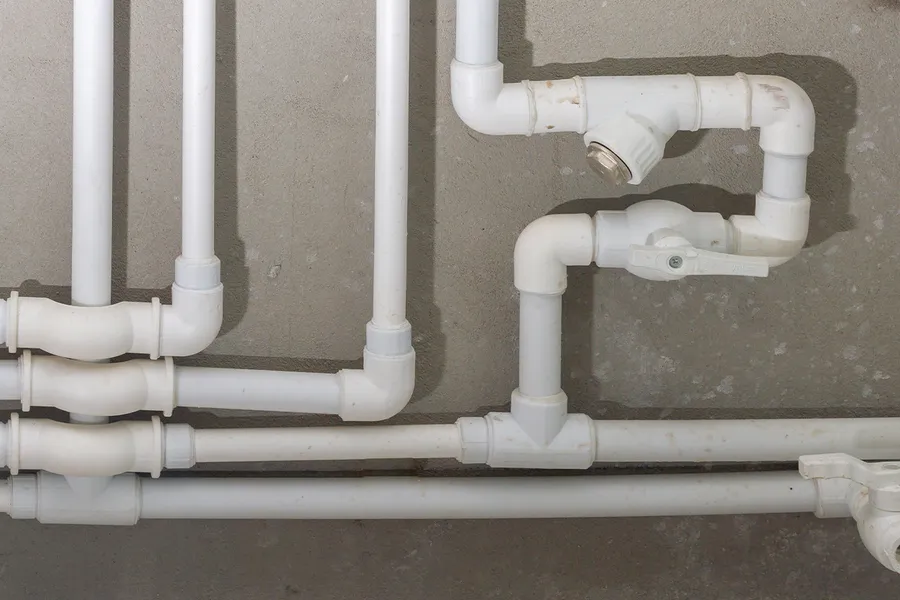

Трубопровод из полипропиленовых труб. Источник: Evtushkova Olga/shutterstock.com/FOTODOM, изображение модифицировано редакцией
Существенный недостаток полипропилена в том, что при нагревании труба удлиняется, а при охлаждении сокращается. Чтобы компенсировать изменение в размерах, в длинные прямолинейные участки трубопровода добавляют компенсационные изгибы или специальные компенсационные петли.

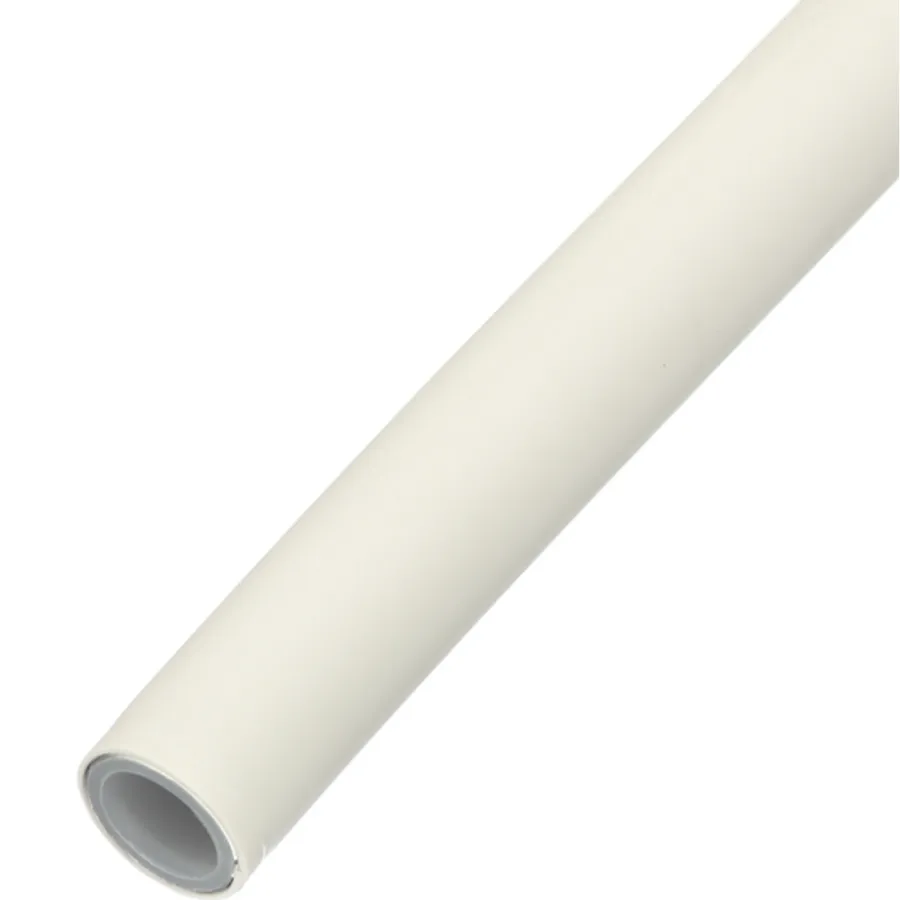

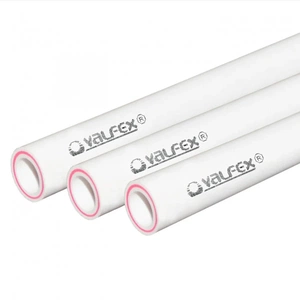

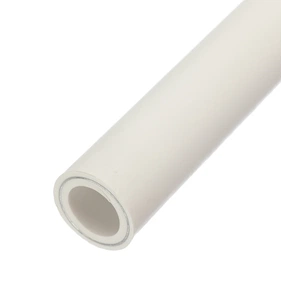

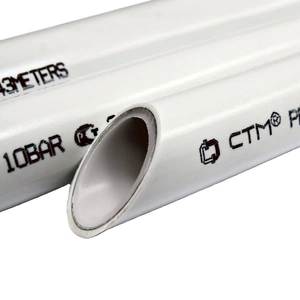

Трубы из армированного полипропилена, в отличие от обычного, меняют размеры незначительно, поэтому для водопровода лучше выбирать именно их.
Трубы из металлопластика

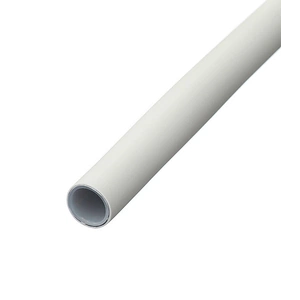

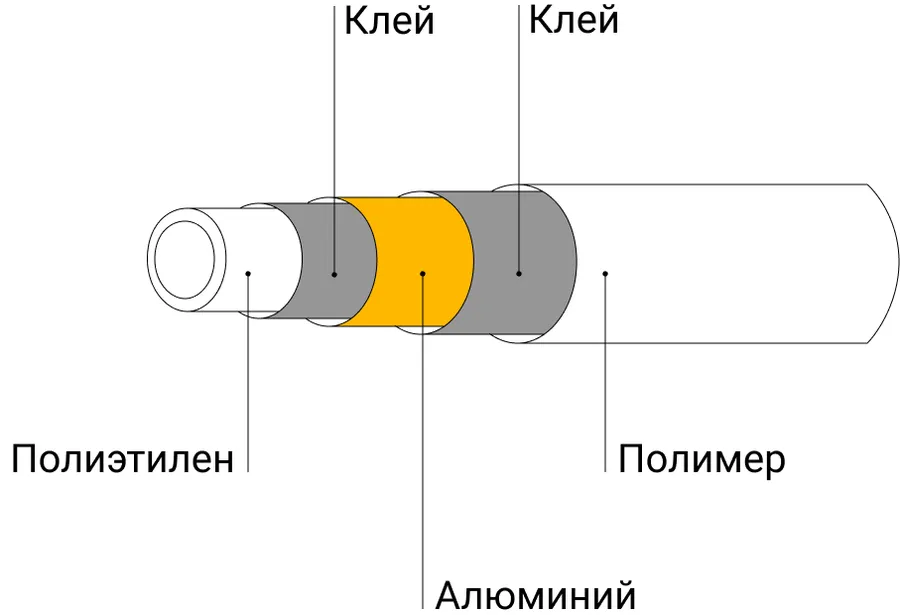

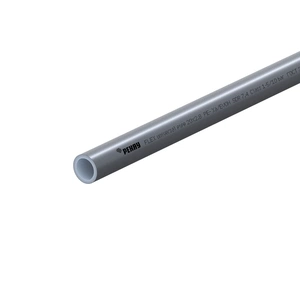

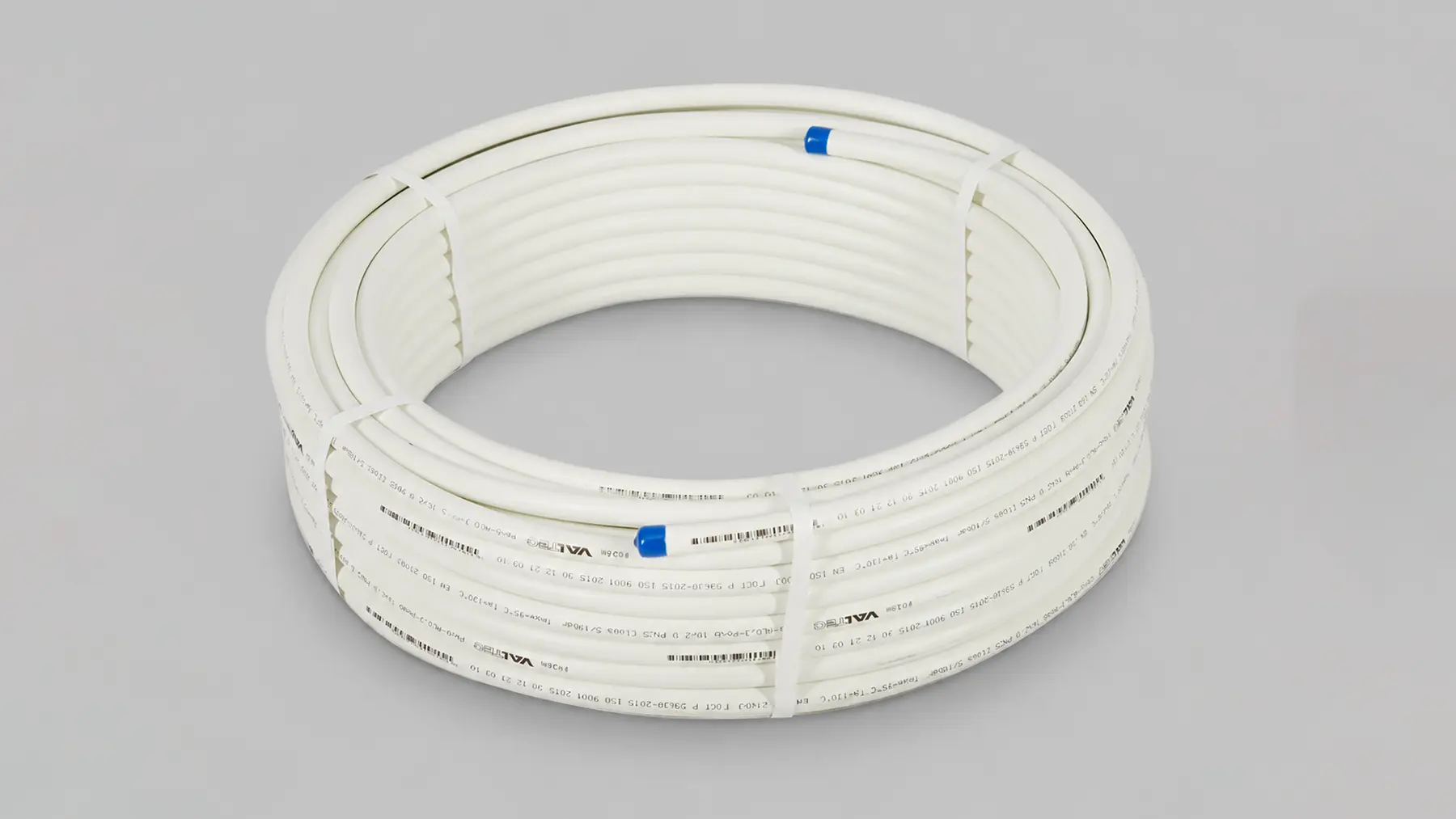

Металлопластиковая труба состоит из нескольких слоев: внутренний из полиэтилена, затем армирующий из алюминия, а снаружи защитный полимерный слой. Такие трубы можно изгибать. Это позволяет монтировать длинные куски труб, не разрезая их, с небольшим количеством соединений.

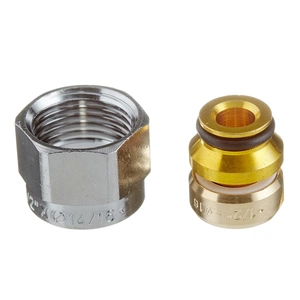

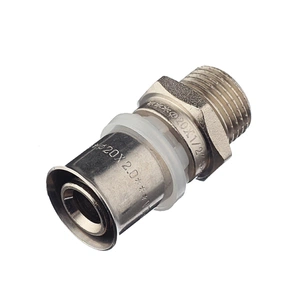

Фитинги для металлопластиковых труб бывают двух видов: обжимные и опрессовочные. Для монтажа обжимных фитингов используют обычные сантехнические ключи. При необходимости обжимной фитинг можно разобрать.
Источник: petrovich.ru
Недостаток обжимных фитингов в том, что их нужно затягивать вручную, поэтому даже одинаковые фитинги могут быть собраны с разным усилием. Иногда в процессе эксплуатации водопровода фитинги ослабевают, и их приходится подтягивать. Для этого к соединению должен быть доступ, замуровывать его в стену мастера не советуют.

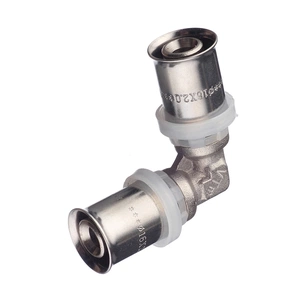

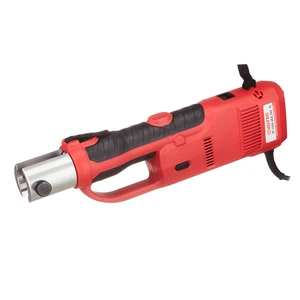

Опрессовочные фитинги монтируют с помощью специальных пресс-клещей, при этом качество опрессовки у всех фитингов одинаковое, а соединение получается очень надежным, но неразборным — опрессовать фитинг можно только один раз. Если нужно исправить ошибочно смонтированное соединение, использованный фитинг заменяют на новый.

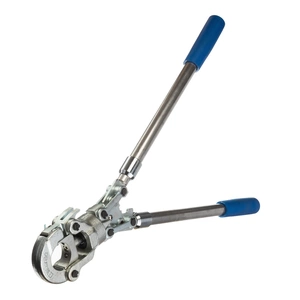

Пресс-клещи для монтажа опрессовочных фитингов. Источник: Roman Tsymbal/shutterstock.com/FOTODOM, изображение модифицировано редакцией

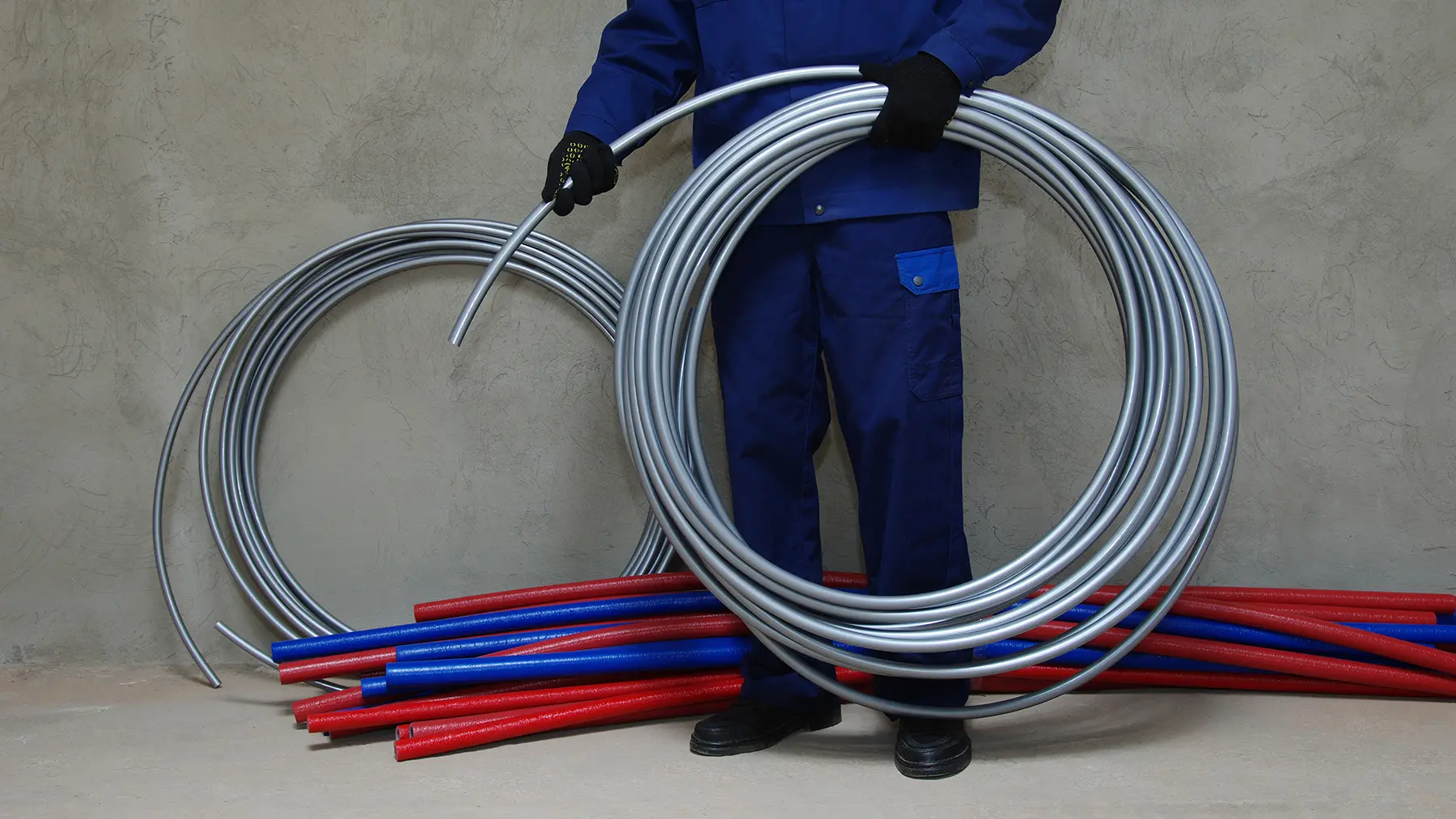

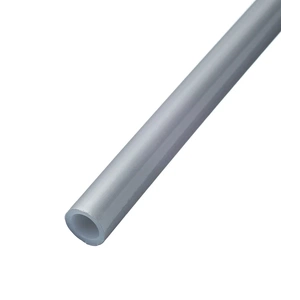

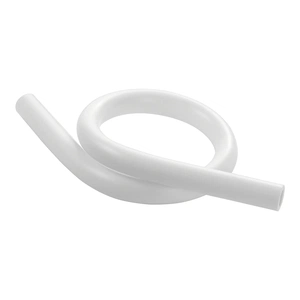

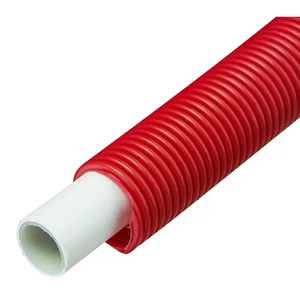

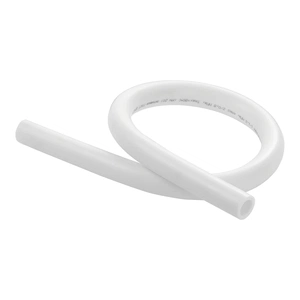

Трубы из сшитого полиэтилена

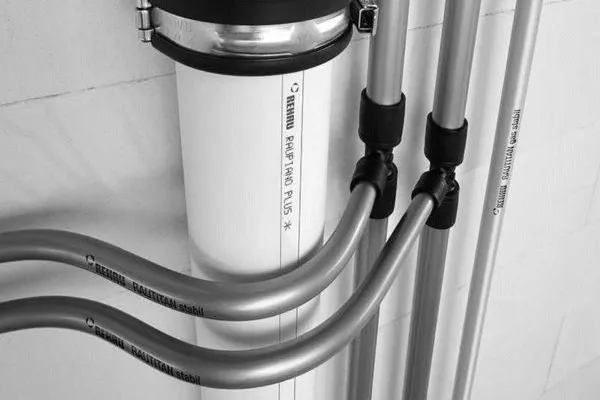

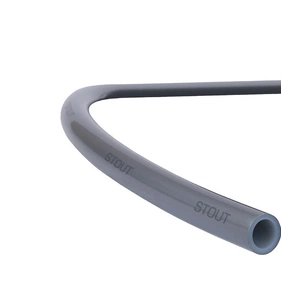

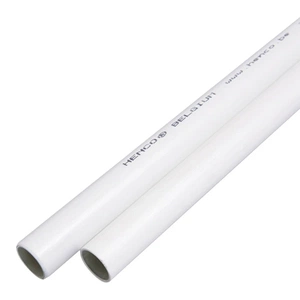

Трубы из сшитого полиэтилена имеют другое строение и бывают как однослойными, так и многослойными. При нагревании они расширяются немного больше, чем металлопластиковые.

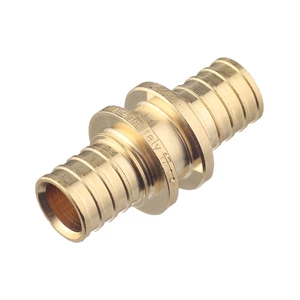

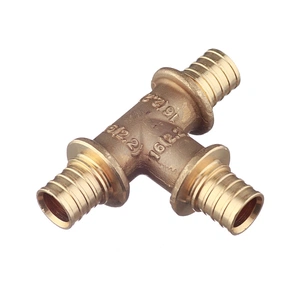

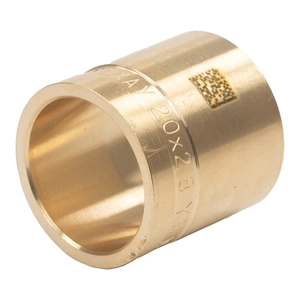

Фитинги для металлопластика и труб из сшитого полиэтилена разные и невзаимозаменяемые. Инструменты для монтажа тоже в каждом случае свои, причем для труб из сшитого полиэтилена инструменты очень дорогие, поэтому их обычно не покупают, а берут в аренду. В целом укладка сшитого полиэтилена несколько сложнее, чем монтаж металлопластика.
Источник: irin-k/shutterstock.com/FOTODOM, изображение модифицировано редакцией
Медные трубы

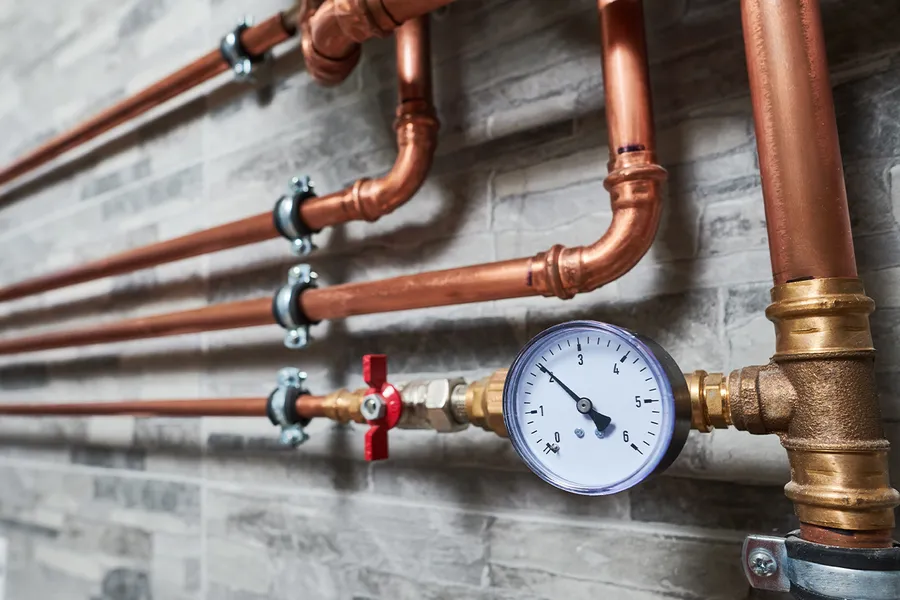

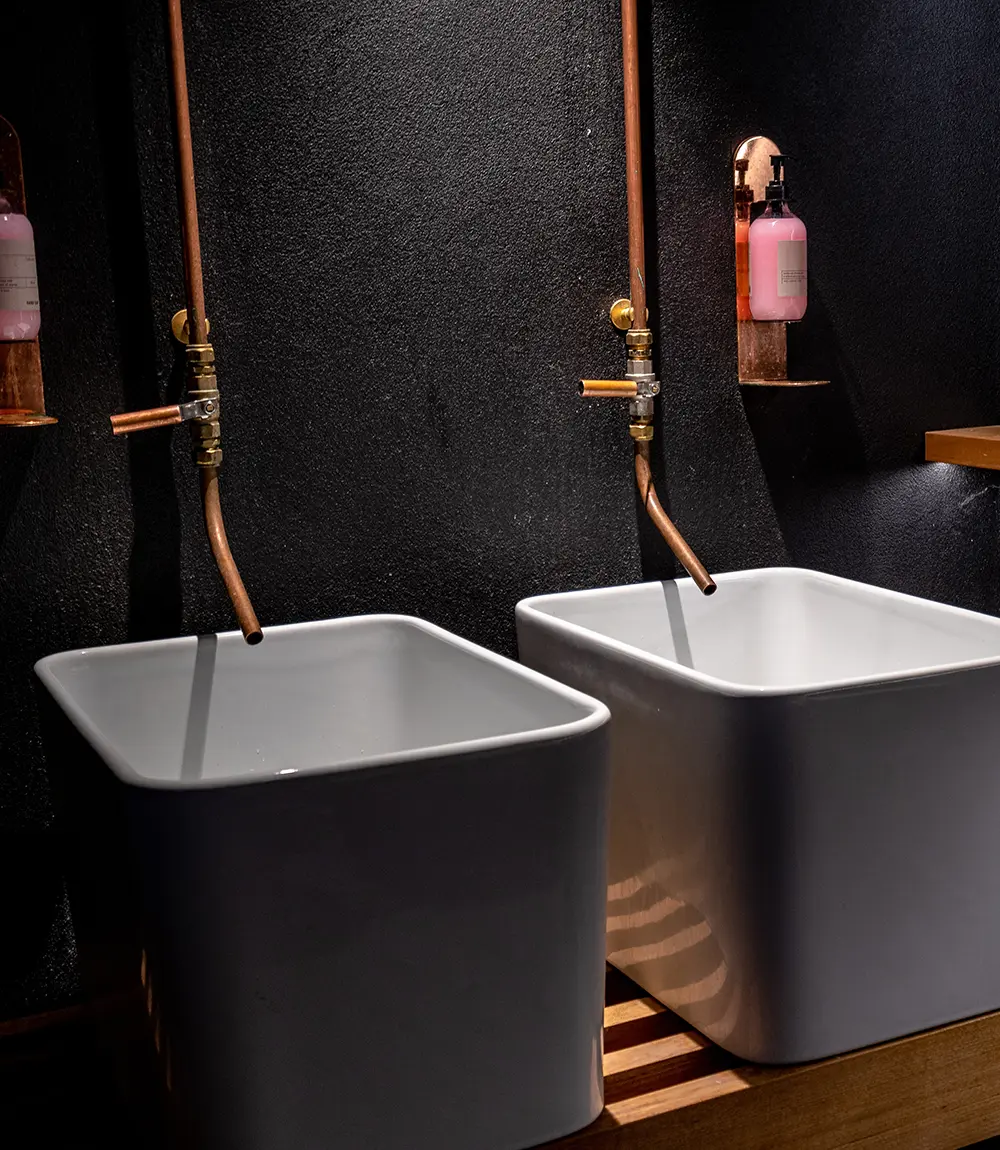

Медь — один из самых долговечных материалов, но из-за высокой стоимости его используют редко. Медные трубы соединяют пайкой, с помощью специальных обжимных фитингов, резьбы или пресса. Для пайки водопроводных труб нужно применять специальный припой без свинца, который не загрязняет воду.
Источник: Dmitry Kalinovsky/shutterstock.com/FOTODOM, изображение модифицировано редакцией16
Медные трубы по сравнению с другими видами труб имеют ряд преимуществ: длительный срок эксплуатации, широкий диапазон температурного режима, небольшой коэффициент температурного расширения и удобство в монтаже за счет пластичности. Открытые медные трубопроводы дизайнеры используют в интерьере ванных комнат.

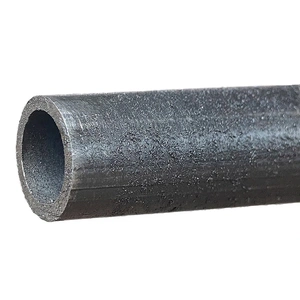

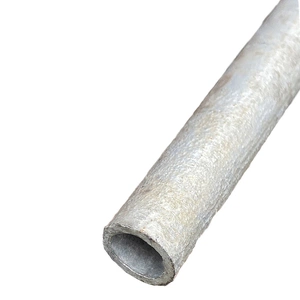

Стальные оцинкованные трубы
Сейчас стальные трубы выбирают редко: они морально устарели, с ними тяжело работать, и по многим параметрам они проигрывают другим видам труб. Их используют в основном для ремонта старых стальных трубопроводов и в случаях, когда другие виды труб по каким-то причинам не подходят.
Разводка канализации

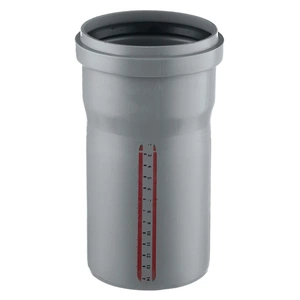

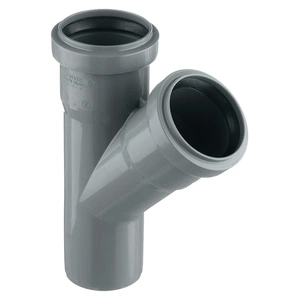

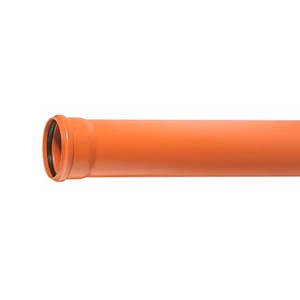

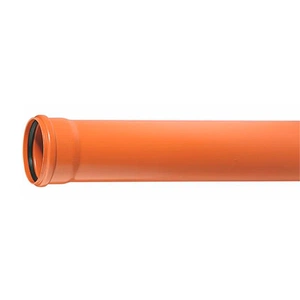

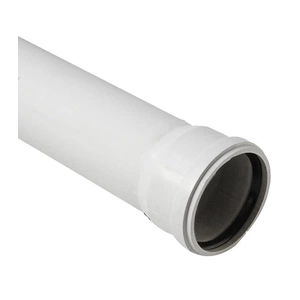

В продаже есть трубы для канализации из полипропилена и поливинилхлорида. По характеристикам они различаются мало, а размеры у них одинаковые, поэтому их можно соединять между собой.

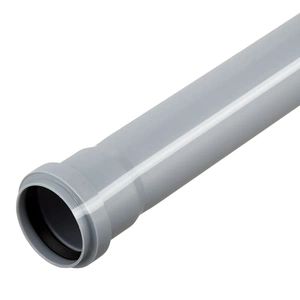

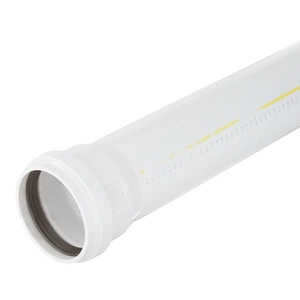

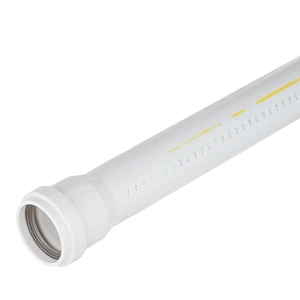

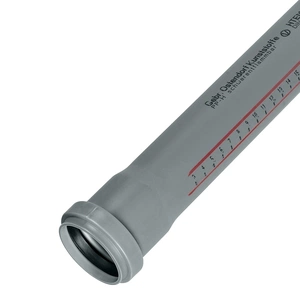

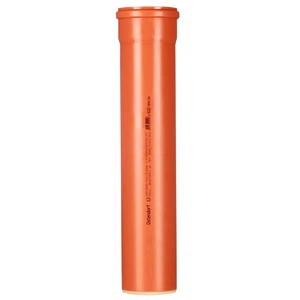

Обычно внутреннюю канализацию делают из полипропиленовых труб серого или белого цвета. Различие между ними не только внешнее: белые трубы практически всегда бесшумные или малошумные. У труб оранжевого цвета из ПВХ стенки толще, поэтому они прочнее, но и дороже. Их используют для наружной канализации.
Источник: Natalia Kokhanova/shutterstock.com/FOTODOM, изображение модифицировано редакцией
Поскольку вода идет по канализационным трубам самотеком, а не под давлением, как в водопроводе, канализацию проектируют иначе, чем водопровод. При устройстве разводки канализации важно соблюдать несколько принципов:
- Для стока воды канализационные трубы должны быть установлены с уклоном. Оптимальный уклон — от 1 до 3 см на 1 м трубы.
- Для подключения разных сантехнических приборов используют трубы разного диаметра: унитаз — 110 мм, кухонная мойка — не меньше 50 мм, ванна и душ — не меньше 40 мм, раковина и стиральная машина — не меньше 32 мм.
- Соединять трубы можно только по направлению потока воды — раструбом навстречу.
Относительно большой диаметр канализационных труб усложняет скрытую прокладку: для них нужно делать глубокие штрабы или убирать их в короба.

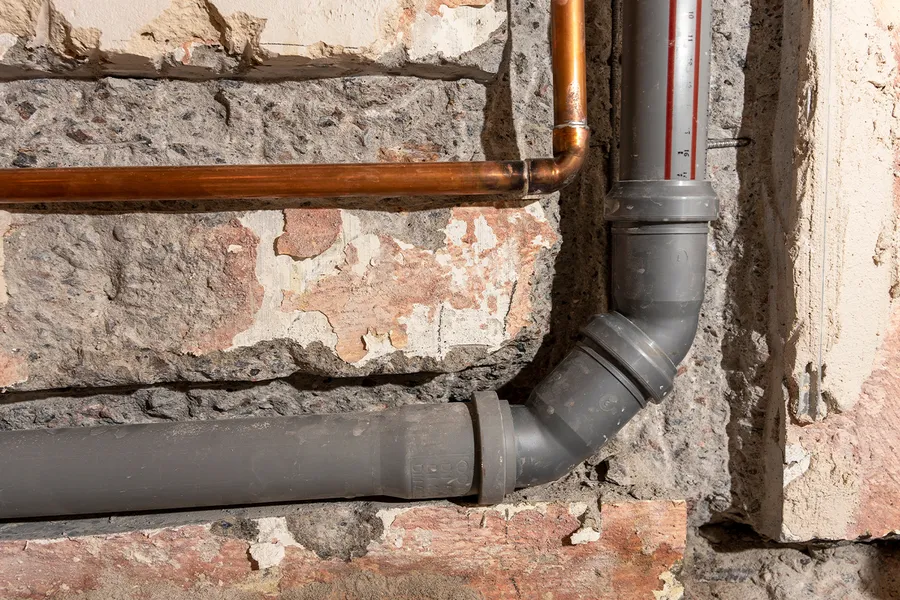

Канализационная труба в штрабе. Источник: audiznam260921/shutterstock.com/FOTODOM, изображение модифицировано редакцией

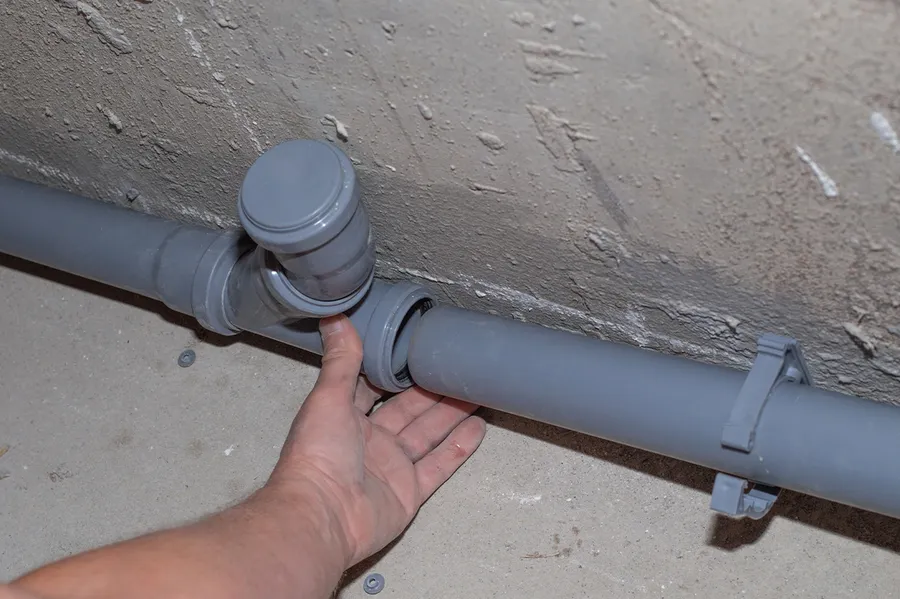

На практике для упрощения работы канализационные трубы часто прокладывают открыто. Поскольку они проходят над полом и их заслоняет мебель, внешний вид ванной они почти не портят.
Порядок выполнения работ
При отделке или капитальном ремонте ванной либо санузла водопровод обычно монтируют после того, как будут оштукатурены стены и сделана стяжка на полу, а при открытом монтаже — после финишной отделки стен. Удобно выполнять работу поэтапно:
- спланируйте расположение сантехнического оборудования
- спроектируйте водопровод: выберите трубы и способ разводки
- продумайте, как будут идти трубы, после чего сделайте разметку непосредственно на стенах санузла
- сделайте штрабы нужной глубины и ширины (размеры зависят от диаметра и количества труб в штрабе) и уберите мусор
- смонтируйте трубы водопровода
- все отверстия для подключения сантехники заглушите пробками, откройте воду на стояках и оставьте на несколько часов, чтобы проверить трубопровод на герметичность
- устраните подтекания, если они есть
- заделайте штрабы
- смонтируйте канализационные трубы
На этом монтаж труб закончен, и можно переходить к финишной отделке стен, если трубы прокладывают скрыто.
Резюме
Прежде чем приступать к разводке труб, нужно спроектировать водопровод: спланировать размещение сантехнического оборудования, выбрать способ разводки (на тройниках или с помощью коллекторов) и способ прокладки — открыто по поверхности стен или скрыто в штрабах и коробах.
Затем нужно выбрать трубы для монтажа. Чаще всего водопровод в квартирах и частных домах делают из полипропилена, металлопластиковых труб и труб из сшитого полиэтилена.
Монтаж трубопровода проводят после того, как оштукатурены стены и сделана стяжка, а при открытом монтаже — после облицовки плиткой.
Чтобы проверить смонтированный трубопровод на герметичность, трубы заполняют водой и оставляют на несколько часов под давлением. Если есть подтекания, их устраняют и только после этого трубы закрывают коробами или заделывают штрабы.
