Как сварить полипропиленовый фитинг

Артем Иванов
сварит что угодно

Успех сборки водопровода из полипропиленовых труб зависит от правильно подготовленной поверхности, удачно выбранного инструмента и соблюдения технологии. Разобраться в особенностях сварки полипропиленовых соединений помогает Артем Иванов, специалист по монтажу инженерной сантехники, автор блога «Добродушный сантехник».

Сварить полипропиленовую трубу с фитингом — дело нескольких секунд. Но из-за долгой подготовки это самый занудный тип соединения, за который специалисты берут плату на 20–30% больше, чем за монтаж металлопластика или полиэтилена. Кроме того, слишком высока цена ошибки: если вы собрали сложный узел, а на последнем соединении накосячили, все придется выбрасывать и делать заново.

Зато если вы все сделали верно, то полипропиленовый водопровод обойдется вам дешевле по сравнению с водоразводкой из других материалов. Правда, только по трубам, фитингам и профессиональному инструменту. Сами работы выйдут гораздо дороже.

Выбираем инструменты для работы с полипропиленом

Для работы вам понадобятся:

Комплект профессиональных инструментов для работы с полипропиленом стоит от 60 000 рублей. Для сравнения: стоимость комплекта оборудования такого же класса для работы с металлопластиковыми трубами начинается от 200 000 рублей. Если не хотите покупать, возьмите инструмент в аренду у «Петровича». Лучше арендовать его на несколько дней, чтобы успеть потренироваться перед ответственной задачей.

Труборез

Для качественной сварки вам нужно подготовить трубу. Ее срез должен быть не только ровным, без зазубрин, но и под прямым углом к самой трубе. Для этого вам нужен качественный труборез. Если вы неровно отрежете, то выступающая часть среза расплавится и завернется внутрь трубы. Отверстие станет уже, а объем проходящей по трубе воды — меньше.

Выбор трубореза зависит от диаметра трубы:

Для труб диаметром до 32 мм выбирайте любой труборез, с которым вам удобно работать. Дорогие обычно будут удобнее и прослужат дольше. Жесткий труборез дороже, но и режет ровнее.
Для любых полипропиленовых труб диаметром от 32 мм выбирайте только роликовый труборез. Другие не смогут ровно отрезать трубу большого диаметра.

Если трубореза у вас под рукой не оказалось, воспользуйтесь пилой по металлу с мелкими зубьями. А вот болгарку для этих целей лучше не берите: ровно отрезать не получится, диск оставит «лохмотья», которые расплавятся и нарушат геометрию отверстия.

Артем Иванов
специалист по монтажу инженерной сантехники

Выбирайте дорогие качественные роликовые труборезы, потому что при работе с дешевыми могут возникнуть проблемы:

Подвижные элементы в них могут сильно люфтить, потребуется больше усилий, но срез все равно может быть кривым.

Сталь или термообработка роликов, скорее всего, окажется плохой, поэтому режущие кромки инструмента быстро затупятся.

Торцеватель или фаскосниматель

Армированные полипропиленовые трубы бывают с внешним армированием и с внутренним. Разница в том, где идет алюминиевый слой — снаружи трубы или внутри. Чтобы сварить армированные трубы правильно, важно, чтобы в месте сварки металла не было. Убрать его можно специальными инструментами:

Для полипропиленовых труб с внешним армированием нужен фаскосниматель. Он выглядит как насадка на трубу с небольшой режущей кромкой внутри.
Для полипропиленовых труб с внутренним армированием — торцеватель. Есть торцеватели для ручной работы и в виде насадки для перфоратора.

Обезжириватель и салфетка

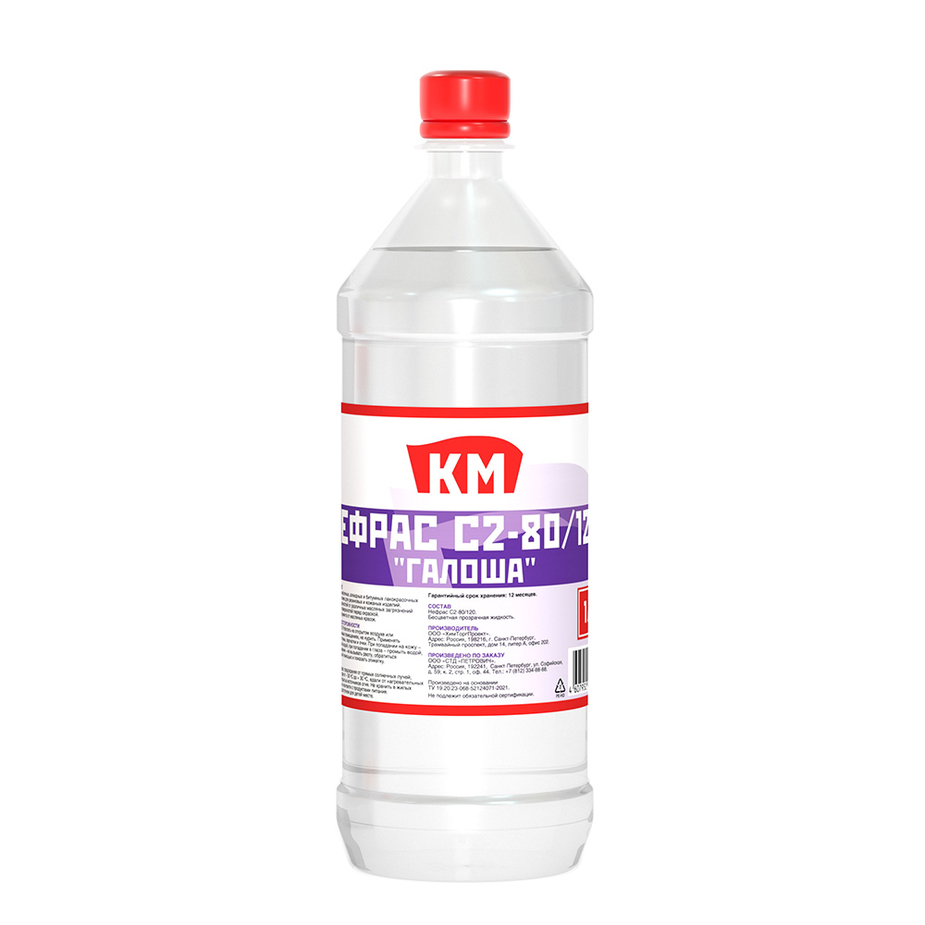

Когда вы свариваете трубу и фитинг, материалы в месте сварки полимеризуются. Чтобы соединение получилось прочным, проследите, чтобы места сварки были чистыми. Протрите их сухими салфетками из спанлекса, чтобы убрать грязь. Для обезжиривания выберите ацетон, уайт-спирит, изопропиловый спирт или нефрас.

Артем Иванов
специалист по монтажу инженерной сантехники

Если мастер на YouTube или сантехник у вас в ванной не обезжиривает трубы перед сваркой, то выключайте видео или отказывайтесь от такого сантехника. Потому что в споре между «и так сойдет» и полимеризацией всегда побеждает второе. Через год-два не очищенное соединение потечет или труба в стене вырвется из фитинга.

Сварочный аппарат

Качество стыка трубы и фитинга во многом зависит от аппарата для сварки полипропилена. Вот какими характеристиками должен обладать хороший сварочный аппарат:

Стабильно поддерживать оптимальную температуру — 260 градусов. Эта температура — норма по ГОСТу СП 40-101-96 «Проектирование и монтаж трубопроводов из полипропилена».
Не выключаться внезапно во время работы.
У сварочного аппарата должен быть термоустойчивый кабель, который хотя бы в течение минуты не плавится от случайного контакта с собственным нагревательным элементом.
Прочная опора аппарата не должна гнуться и ломаться от падений.
Части сварочного аппарата не должны гнуться, когда вы с усилием вставляете трубу в насадку.

Соотношение стоимости и качества сварочных аппаратов

Итоговая стоимость сварочного аппарата зависит от комплектации. Суммы в таблице ориентировочные. Мы привели их с учетом полного комплекта насадок, дополнительными инструментами, и жесткими кейсами.

700–4 000 рублей	Не подходят для работы: плохое качество сборки, хрупкие материалы и соединения термостат не держит стабильную температуру колебания температуры могут превышать 100 градусов и доходить до температуры горения полипропилена (420 градусов)
4 000–10 000 рублей	Начальный уровень пригодных инструментов: перепад температуры +/- 40–60 градусов прочные детали, которые не гнутся, когда вы с силой вставляете трубы в насадки подставки обычно достаточно прочные хрупкий кабель
10 000–25 000 рублей	Полноценный рабочий инструмент: электронный контроллер вместо термостата колебания температуры +/- 25 градусов надежная подставка можно выбрать разные по форме нагревательные элементы для работы в разных условиях
От 25 000 рублей	Профессиональный инструмент: колебания температуры — всего 1,5–3 градуса таймер со звуковым сигналом, который подскажет, когда аппарат готов к работе и когда пора снять трубу с насадки компактные прочная конструкция, надежная подставка — удобно работать одному кабель, который не плавится

Насадки для сварочного аппарата

Чтобы разогреть трубу и фитинг для сварки, вам нужно вставить трубу в гильзу, а фитинг надеть на дорн. Гильза и дорн — это насадки, которые продаются в комплекте со сварочным аппаратом или отдельно.

Практически все насадки, которые идут в комплекте с дешевыми сварочными аппаратами, не годятся: у них плохое антипригарное покрытие, они быстро остывают.

У более дорогих сварочных аппаратов (от 5 000 рублей) в комплекте идут насадки с толстыми стенками и хорошей теплопроводностью, поэтому они служат дольше.

С профессиональными аппаратами в комплекте продают долговечные насадки с трехслойным покрытием. Цена такой пары насадок — от 700 рублей.

Свариваем трубу и фитинг

По сравнению с подготовительным этапом весь процесс сварки занимает буквально секунды:

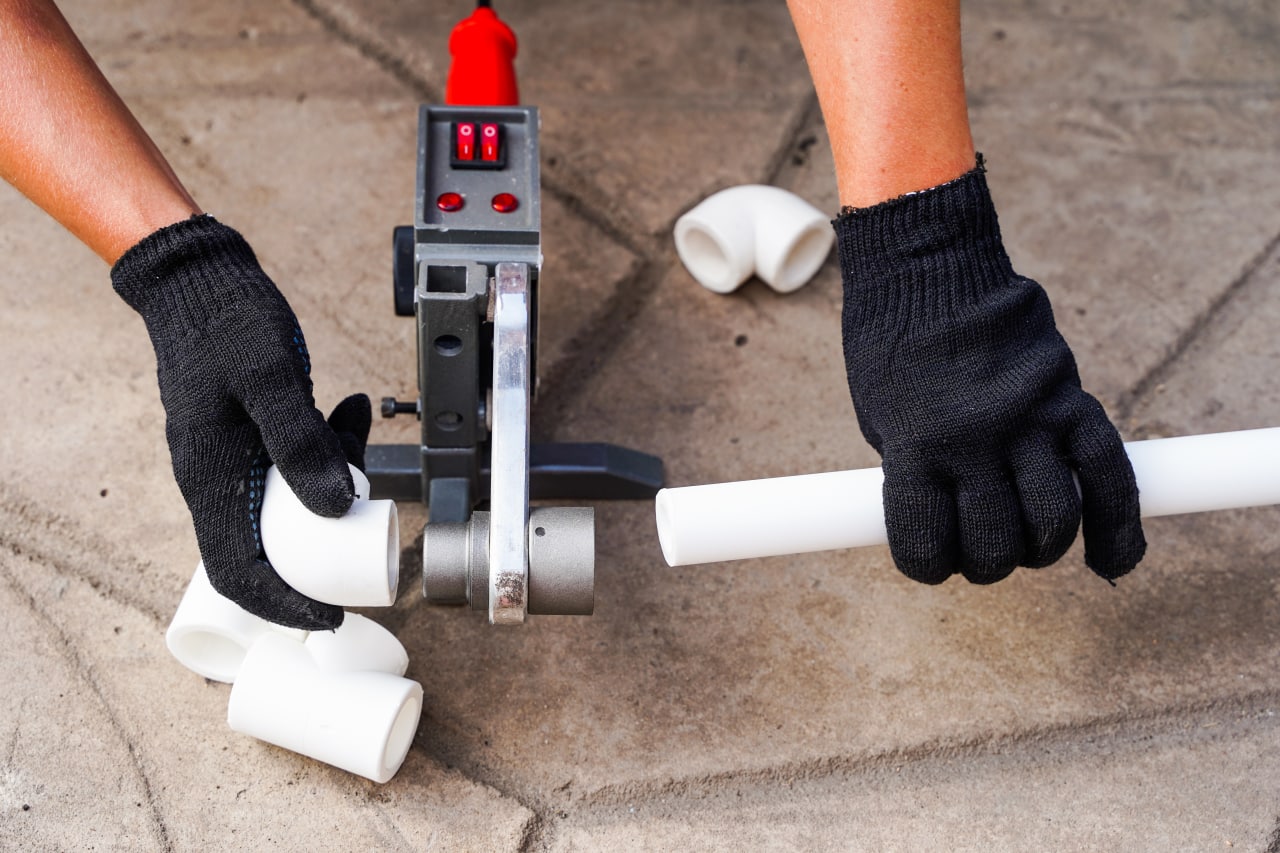

Одновременно и с усилием вставьте трубу и фитинг в насадки сварочного аппарата.
Подержите их в сварочном аппарате около 5 секунд, пока материалы не прогреются.
Достаньте из насадок трубу и фитинг и быстро соедините их прогретые части на весу.
Подержите так 6–7 секунд.
Отпустите сваренные трубу и фитинг на пол или на верстак, чтобы они остыли.

При всей простоте у процесса сварки тоже есть несколько нюансов.

Отбракуйте материалы

Трубы и фитинги нужно вставлять с силой в раскаленные насадки. В насадки выключенного сварочного аппарата они не должны в принципе входить. Если трубы и фитинги легко входят в холодные насадки, значит, они их почти не касаются и не прогреются нормально — крепкое соединение так не получится. Поэтому такие трубы и фитинги нужно выбросить как брак.

Почему протекает фитинг и как самостоятельно устранить течь

Узнайте больше

Ставьте отметки

Трубу в сварочный аппарат нужно вставлять с усилием, поэтому есть риск загнать трубу слишком глубоко. Важно заранее отметить на трубе границу «горячей зоны» — расстояния, на которое полипропиленовая труба входит в насадку сварочного аппарата и фитинг. Сориентироваться поможет наша таблица ниже.

Вот как ей пользоваться. Например, у вас труба диаметром 20 мм, где на ней поставить отметку?

«Горячая зона» нашей трубы — 13 мм (см. таблицу). К этому количеству нужно добавить еще 2 мм — для наплыва пластика на границе с фитингом. Получается, что на нашей трубе отметку нужно поставить на расстоянии 15 мм от среза. Именно на такую глубину можно вставить трубу в насадку сварочного аппарата.

Размеры «горячей зоны» трубы
Диаметр трубы, мм	Размер «горячей зоны», мм	Запас на наплыв, мм	Расстояние до отметки, мм
20	13	2	15
25	15	3	18
32	16	4	20
40	18	5	23

Не перегревайте трубы

Если передержать трубы в сварочном аппарате, соединение станет менее надежным, потому что материал начнет обгорать, на нем образуется оксидный слой, который мешает полимеризации. 5 секунд — оптимальное время для трубы диаметром 20 мм. Чем больше диаметр трубы, тем дольше нужно разогревать трубу и фитинг в аппарате.

Контрольное время нагрева и время до соединения трубы с фитингом
Диаметр трубы, мм	Время нагрева, секунды	Максимальное время до соединения труб и фитинга, секунды
20	5	4
25	7	4
32	8	6
40	12	6

Не вращайте трубу в фитинге

Когда состыковали трубу и фитинг, не вращайте их. Иначе вы нарушите соединение перемешанного материала, который уже начал остывать и полимеризоваться. Если их вращать, соединение будет ненадежным.

Собирайте максимум узлов на столе

Собирайте на столе все узлы, какие можете, даже для сложных систем разводки. А на стене уже монтируйте соединения между готовыми крупными узлами. Так вы сэкономите много времени.

Соблюдайте технику безопасности

Во время работы вы можете задеть стол или что-то еще горячими деталями сварочного аппарата. Это может привести к пожару. Поэтому работать лучше не на простом столе, а на верстаке, чтобы сварочный аппарат можно было прикрутить к нему. Для этого в комплекте с некоторыми аппаратами есть специальное крепление.

Не забудьте про перчатки, чтобы защитить руки от ожогов.
